2-1 組立および起動 (Safe+ 手動ドアタイプ)

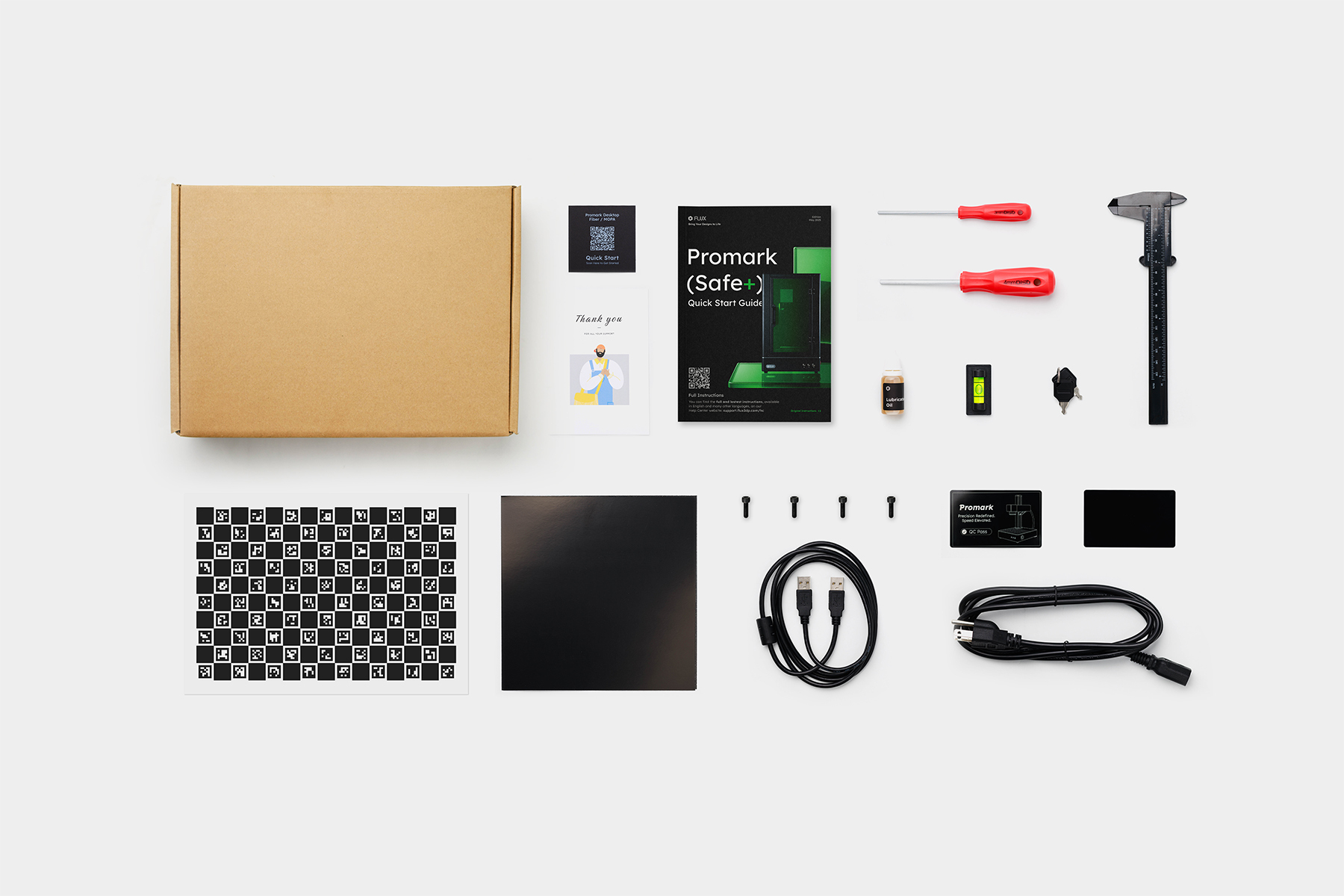

パッケージ内容物

付属品

• クイックスタートガイド
• 電源コード
• クランプ
• 排気ホース
• USB接続ケーブル
• カメラケーブル
• レーザー安全キースイッチ
• フィールドレンズ保護カバー
• フィールドレンズ調整カード

工具

• 3mmの六角レンチ
• ミニ水準器
• ノギス
• カメラキャリブレーション用チェッカーボード

消耗品

• 黒色アルミニウムテストプレート
• フィールドレンズ調整用紙
• 潤滑油

組み立て

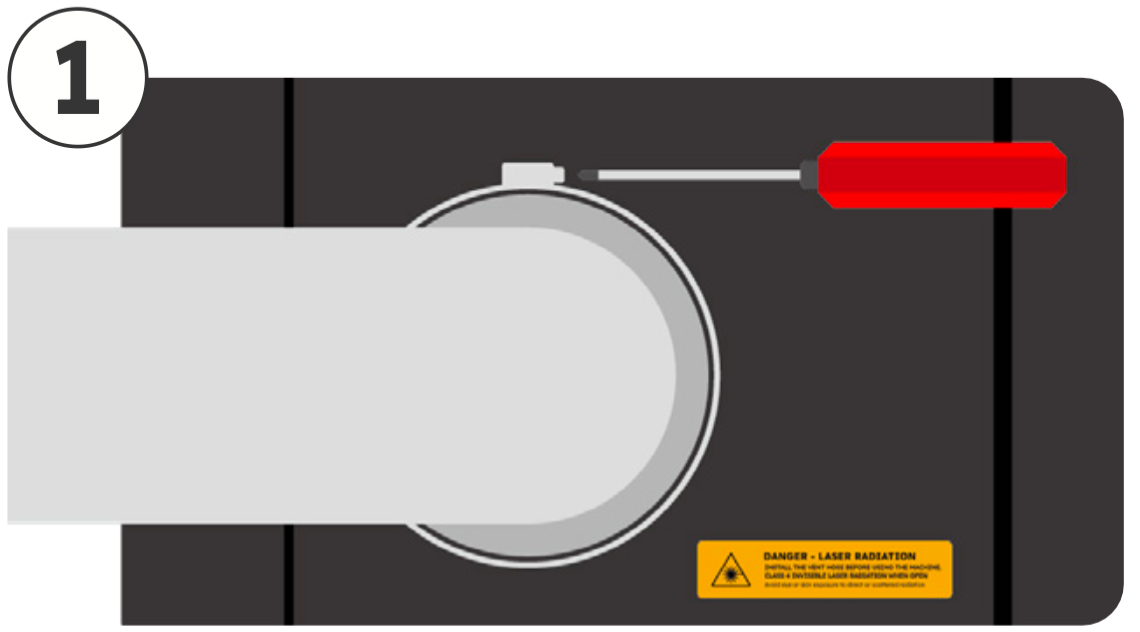

排気ホースの取り付け

1. プラスドライバーを使用して、排気口カバーのホースクランプを緩めてカバーを取り外してください。
2. 排気ホース内部の緩衝材を取り除いてください。
3. ホースクランプを排気ホースの大口径側に通し、本体背面の排気ファン出口に取り付けてください。
4. クランプの締め付け具合を調整し、排気ファン出口にしっかりと固定してください。
5. 排気ホースの開口部を窓の外に向けてインラインファンを設置するか、集塵機に接続してください。

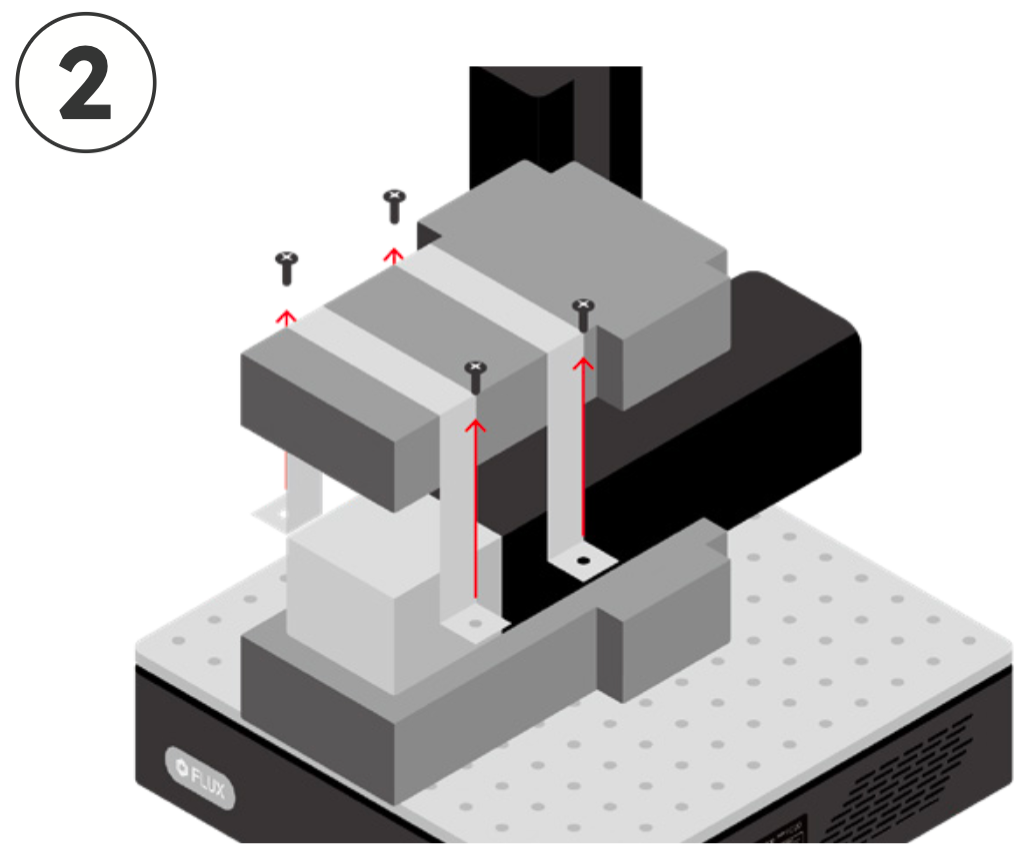

ガルバノアームの開梱

1. ガルバノアーム周辺の4本のネジを取り外してください。
2. ガルバノアーム上部の緩衝材を取り外してください。

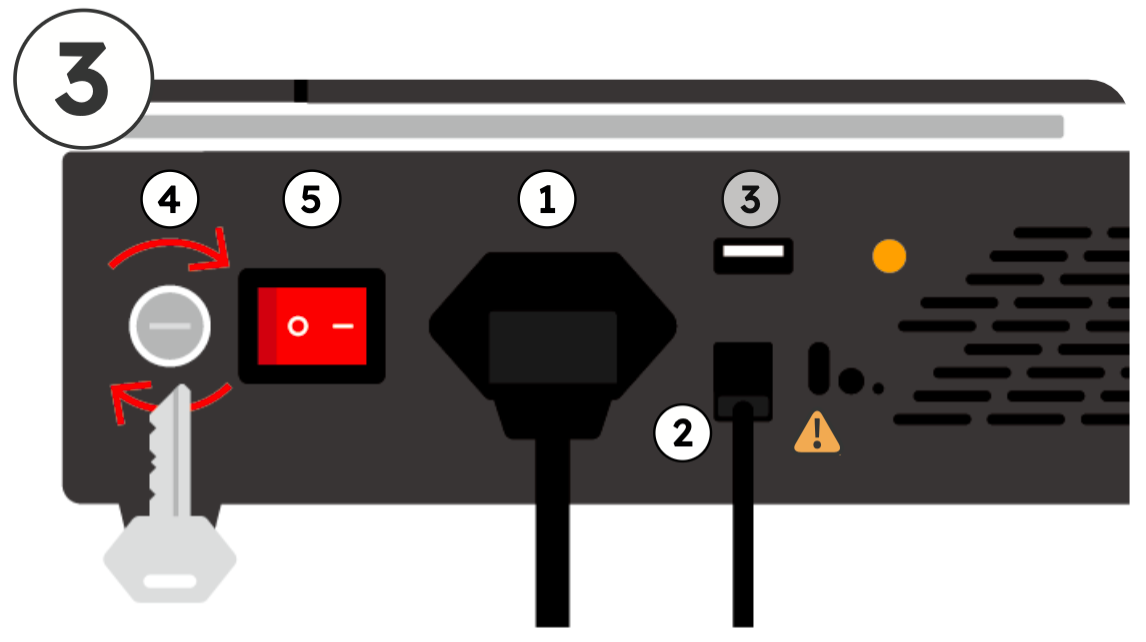

電源接続とセットアップ

⚠ 注意: 機器の不具合の原因となるため、本体のType-C USBポートは使用しないでください。

1. 電源コードを本体のAC入力端子とアース付きコンセントに接続してください。
2. 接続ケーブルのUSB-B端子を本体に、USB-A端子をコンピュータに接続してください。
3. (オプション) カメラケーブルのUSB-Aコネクタを本体のCameraポートに、もう一方のUSB-Aコネクタをコンピュータに接続してください。
4. 付属のレーザー安全キーを使用し、キースイッチを時計回りに回して本体のロックを解除してください。
5. 背面の赤色電源スイッチを押して、本体の電源を入れてください。

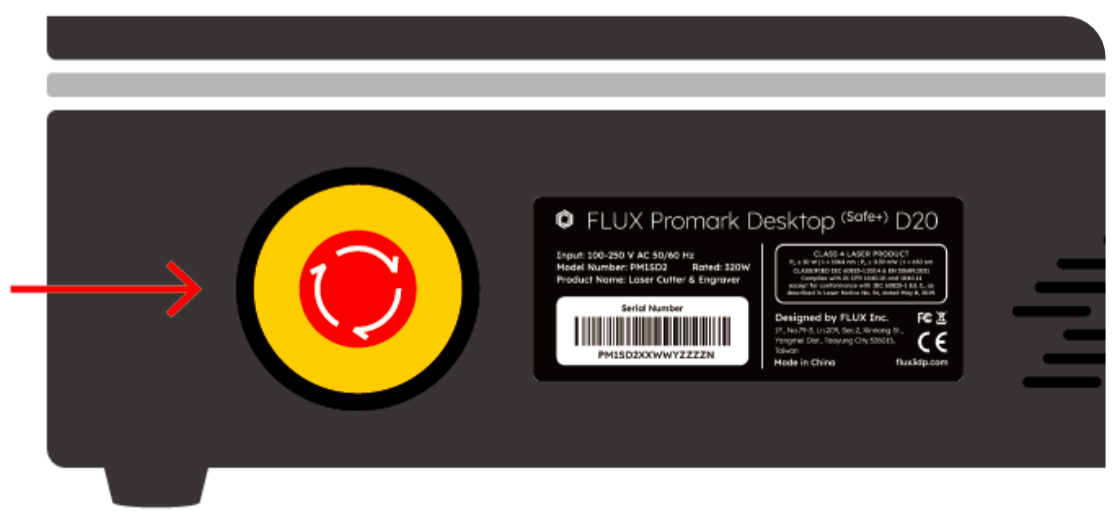

※赤色電源スイッチを押しても本体が起動しない場合は、操作パネル右側の非常停止ボタンが押されていないか確認してください。押されている場合は、白矢印の方向（時計回り）に回して解除してください。

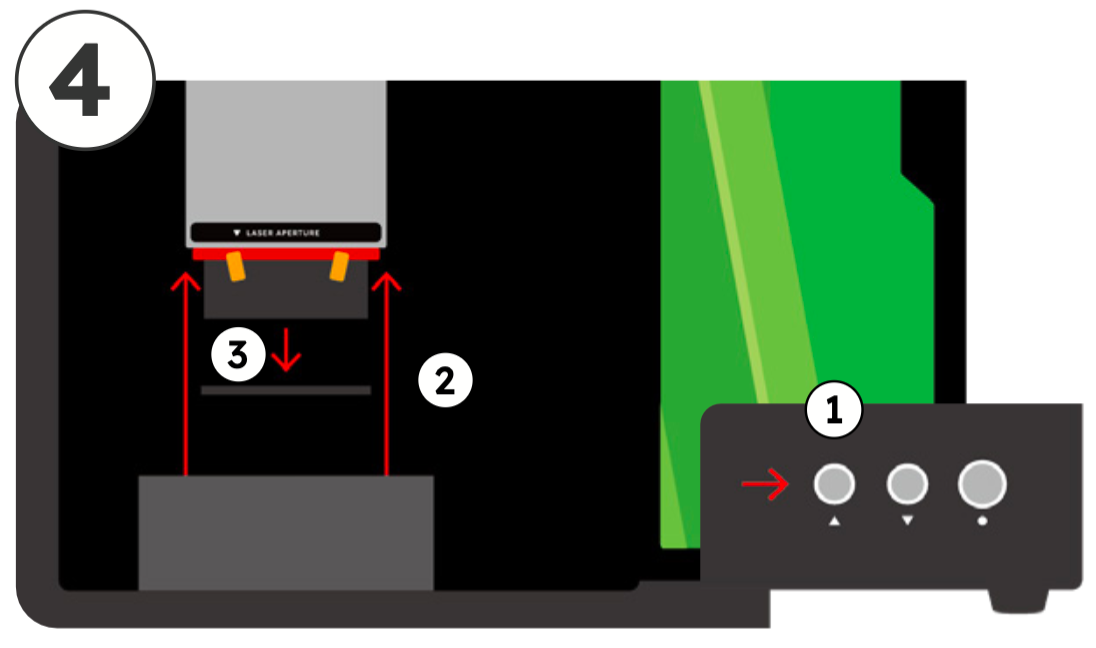

1. 「Up」ボタンを押して、ガルバノアームを上昇させてください。
2. ガルバノアーム下部の緩衝材を取り外してください。
フィールドレンズカバーを取り外し、付属品ボックスに保管してください。
