説明:
ノズルチップテープ上の垂直ドットが見つからない、または極端に小さい場合、 垂直パス(Z軸)が大きくずれていることを示しており、集光レンズを装着したままでは調整が困難です。
そのため、本記事では集光レンズを 使用せずに 垂直パスを確認および調整する方法を説明します。
作業を開始する前に:
第1ミラーから第2ミラーへの光路、および第2ミラーから第3ミラーへの光路が正しく調整されていることを確認してください。調整されていない場合、このページの手順により光路の状態が悪化する可能性があります。
こちらの記事を参照してください。 4-10 光路調整の ステップ1からステップ11 を実行し、上記の光路が正しく調整されていることを確認してください。

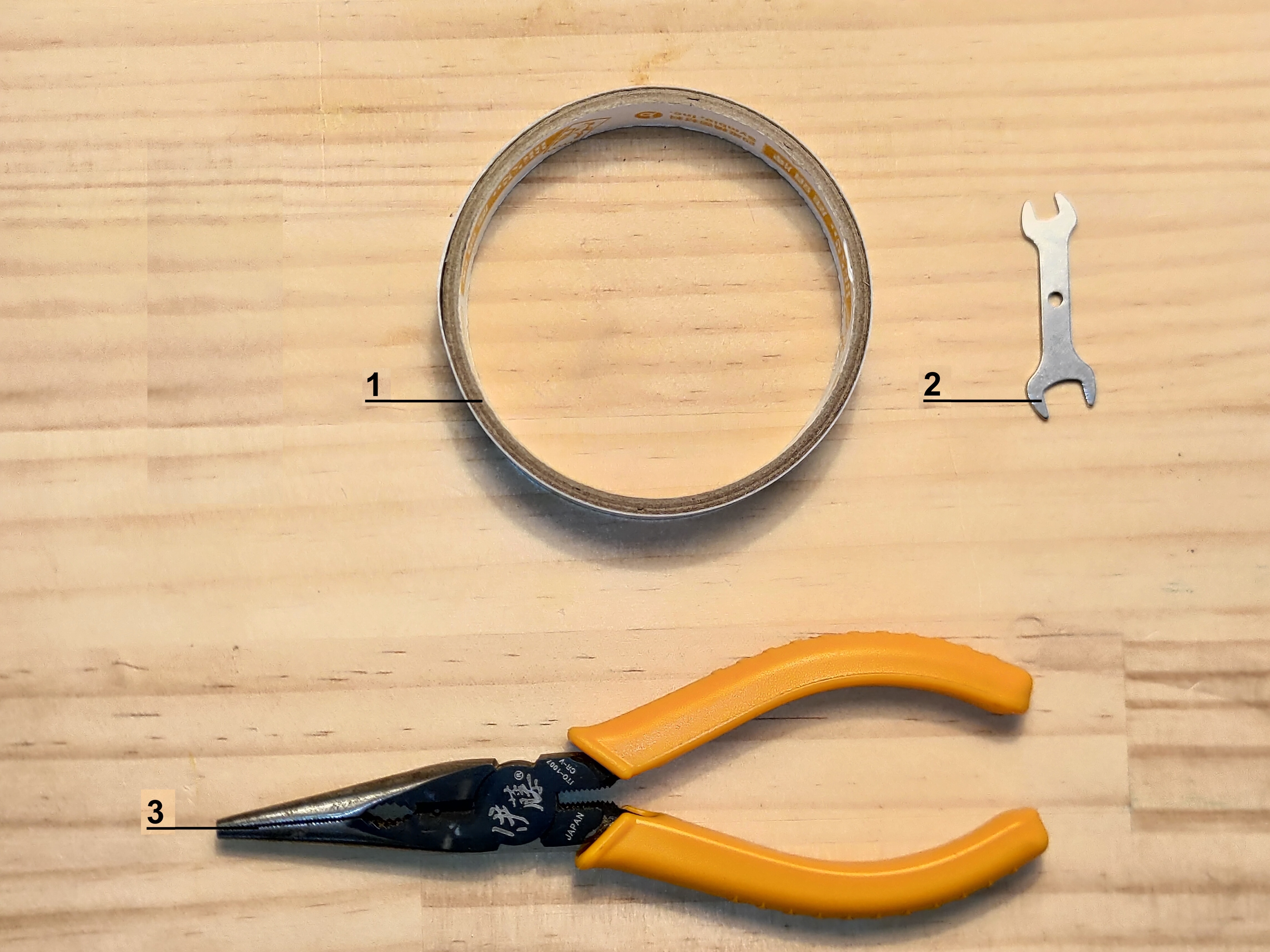

ステップ1 - 必要な工具:
1|両面テープ
2|両口スパナ
3|ペンチ

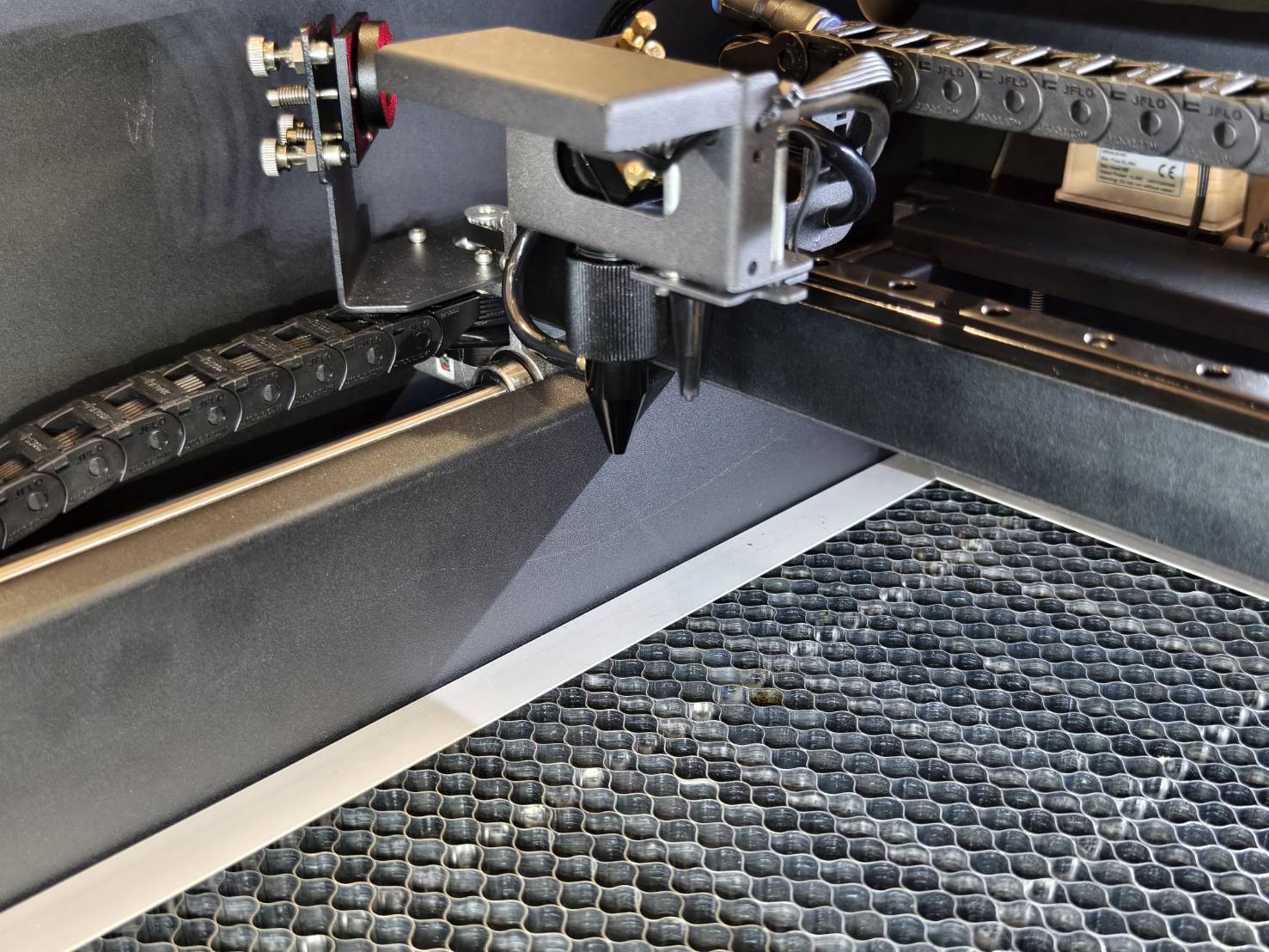

ステップ2 - ベッドの下降:

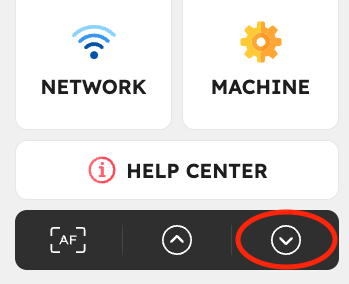

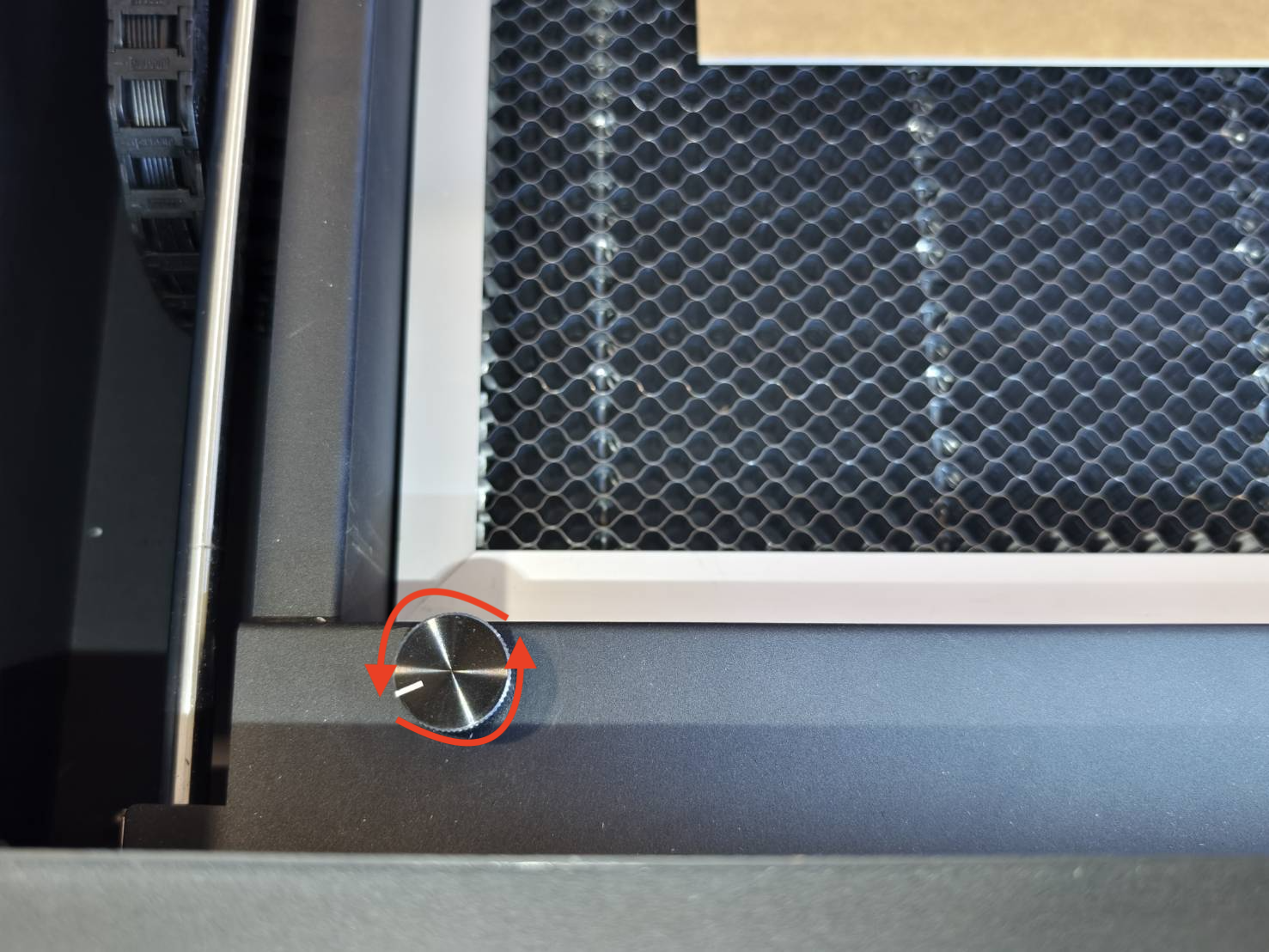

操作パネルの下降ボタンを押すか、ノブを 反時計回りに手動で回して.
| パネル | ノブ |
ステップ3 - ノズルとフォーカスレンズの分解:
リングを緩めるには 時計回り に回す必要があります。

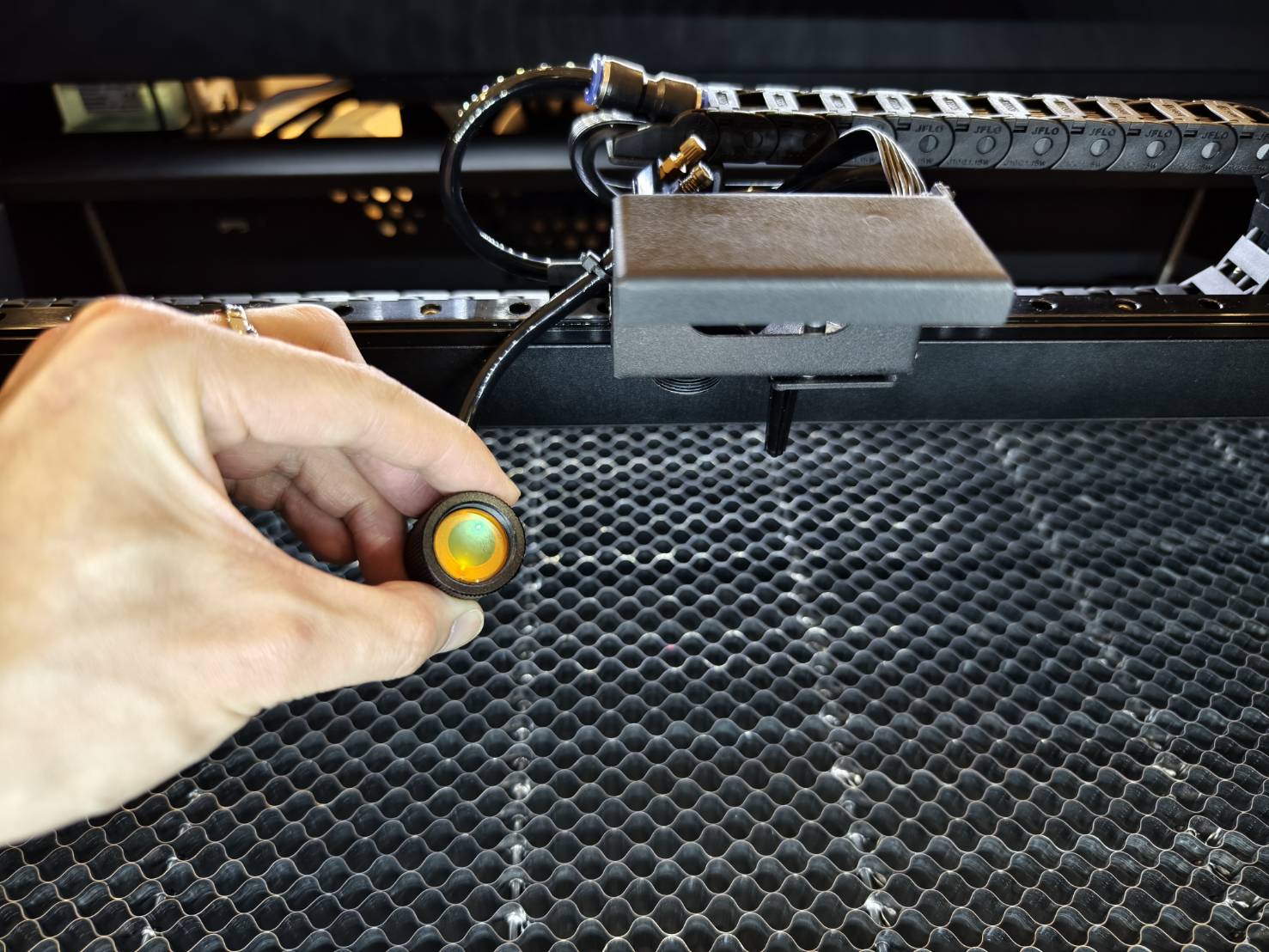

リングを緩めた後、ノズルをレーザーヘッドアセンブリから取り外すことができます。

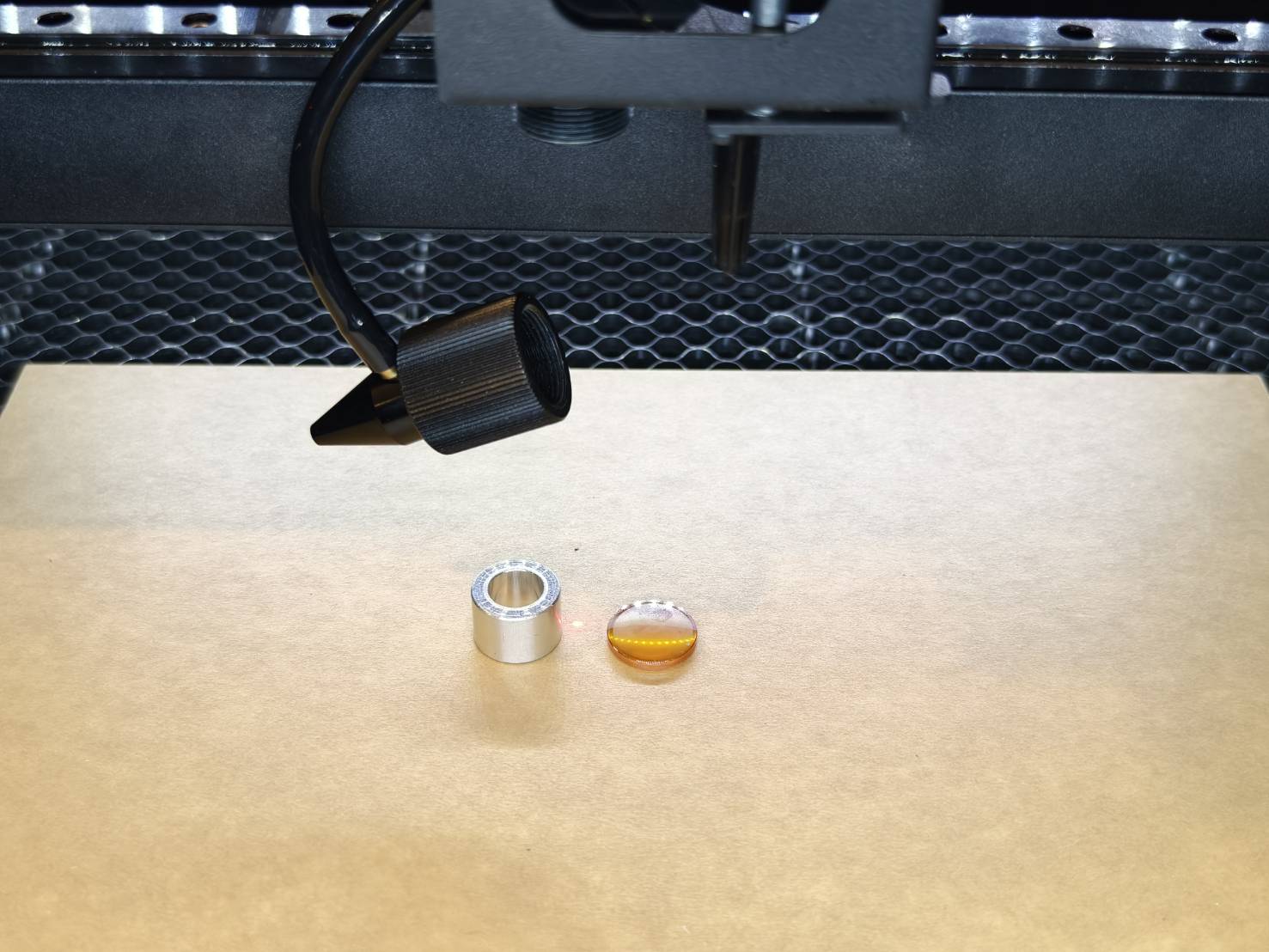

フォーカスレンズ、ノズル、リング、レンズブロックが現れます。これらを安全に保管し、エアホースは接続したままにしてください。
ステップ4 - エアホースがレーザー光線に当たらないようにする

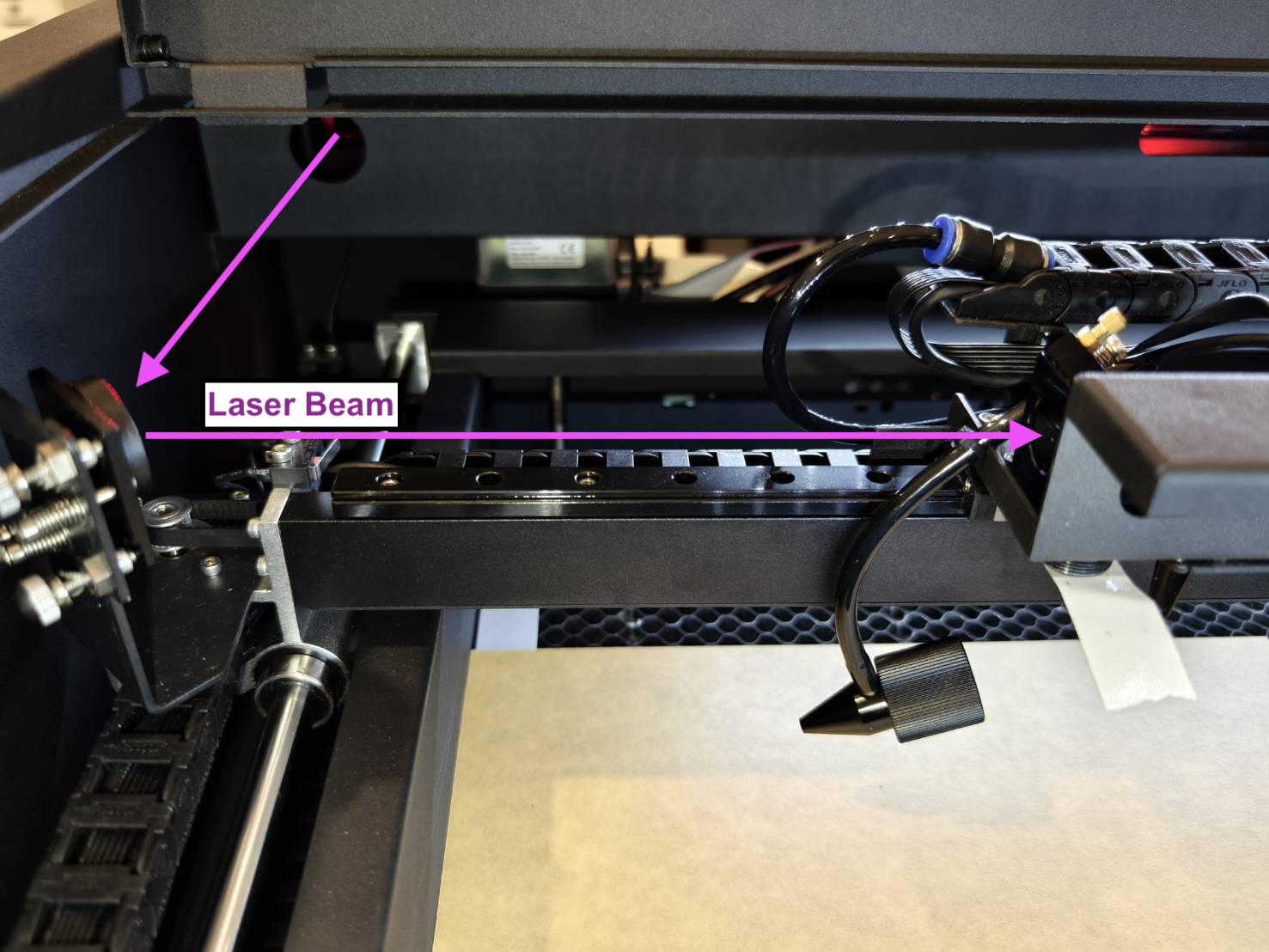

エアホースがレーザー光線の経路上にないか確認してください。エアホースが第3ミラーの入口の前にないことを確認するだけです。

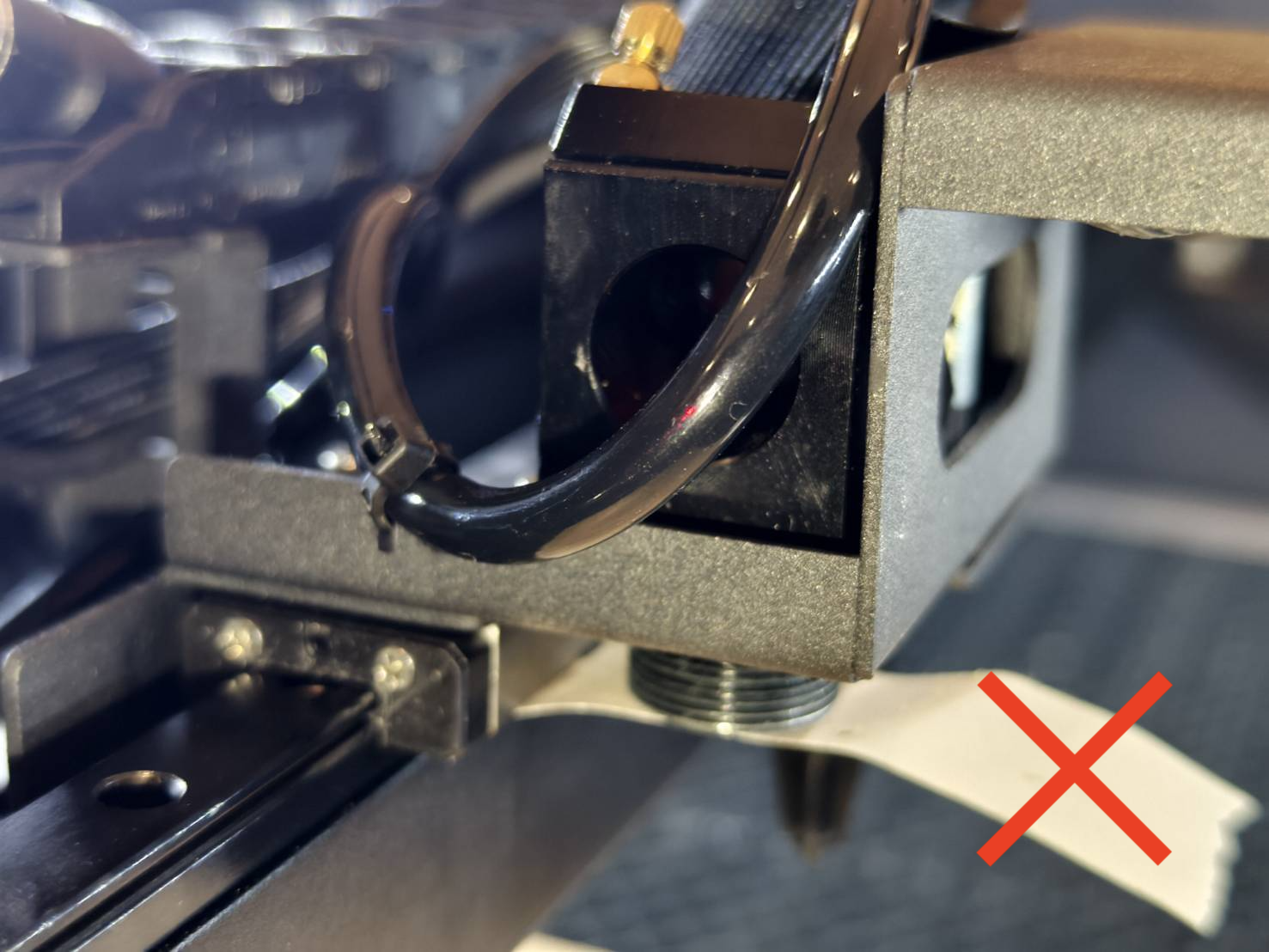

| 適切な位置 | 不適切な位置 |
ステップ5 - 第3ミラーからの垂直光路(Z軸)のリセット:

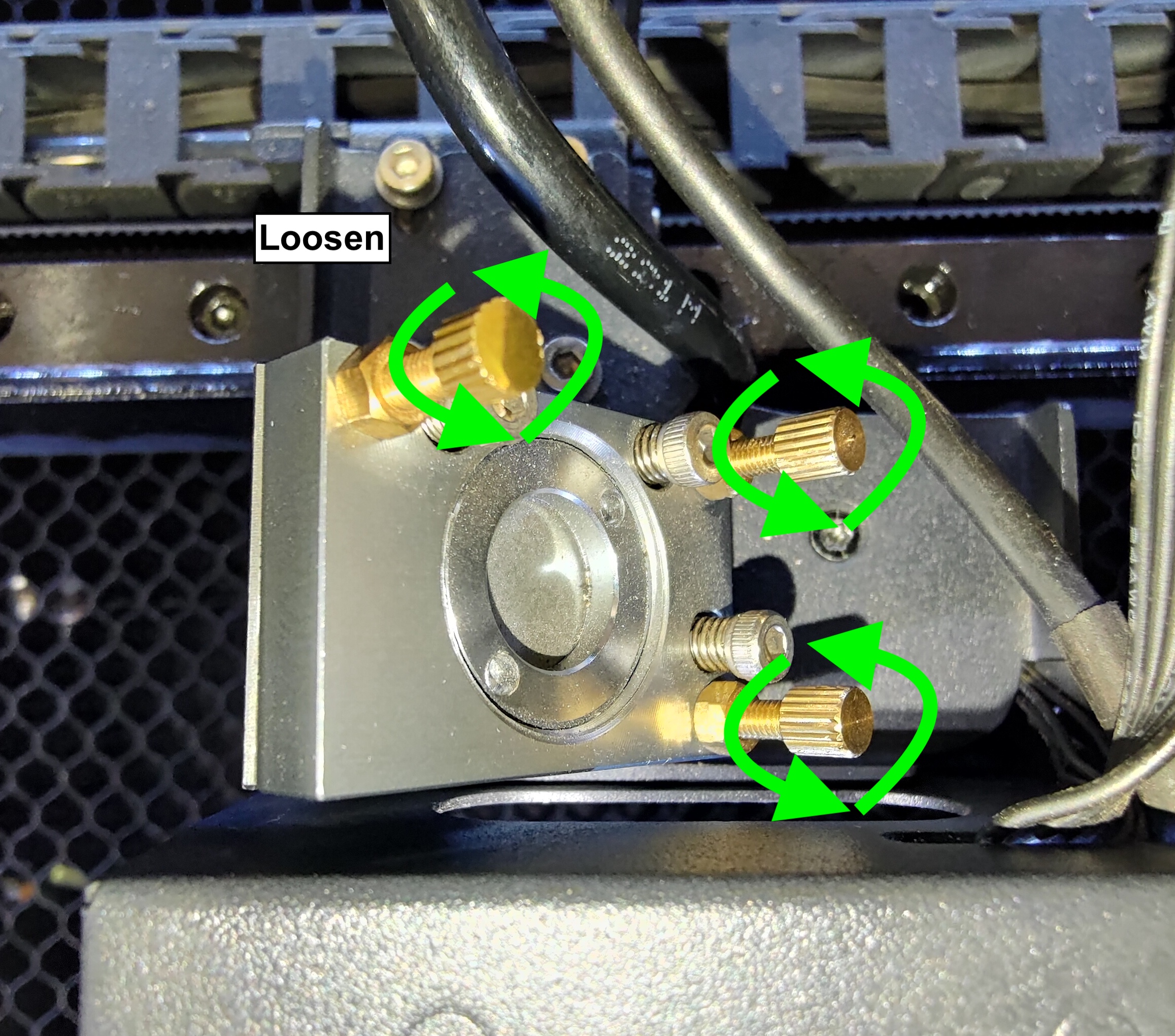

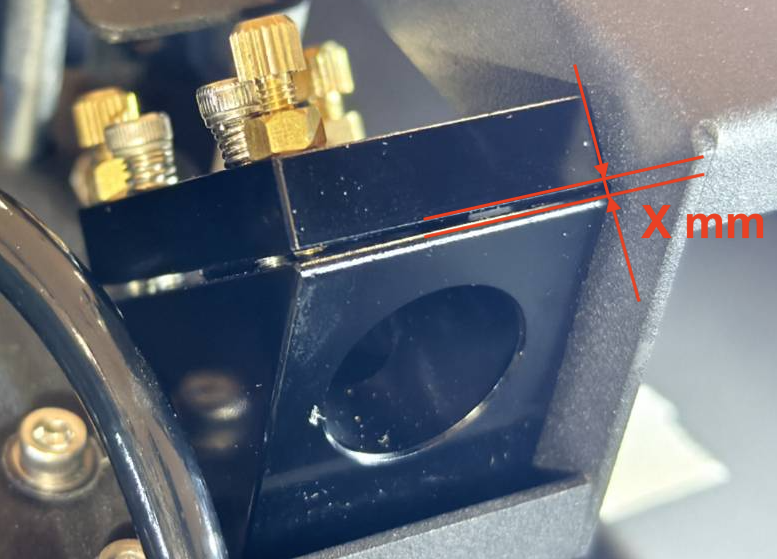

ダブルヘッドレンチとペンチを使用して、第3ミラーの3つのナットを緩めます。
これらの3つのネジを 反時計回り に回し、ミラーホルダーとシートの間に隙間がなくなるまで、またはネジを完全に緩めますが、取り外さないでください。

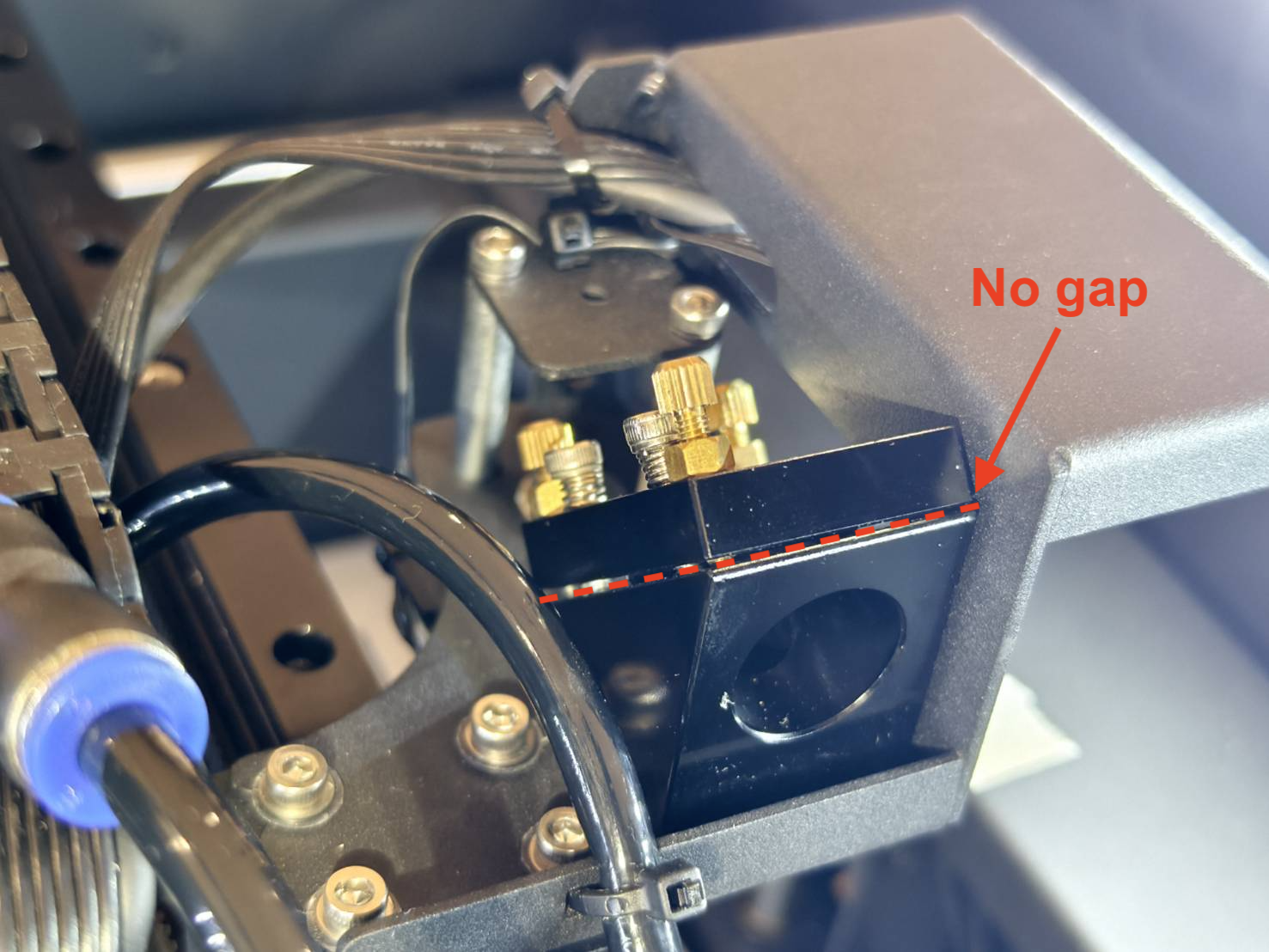

それらの間に隙間がなくなったら、垂直光路がリセットされたことになります。
ステップ6 - テープの貼付とパルス照射:

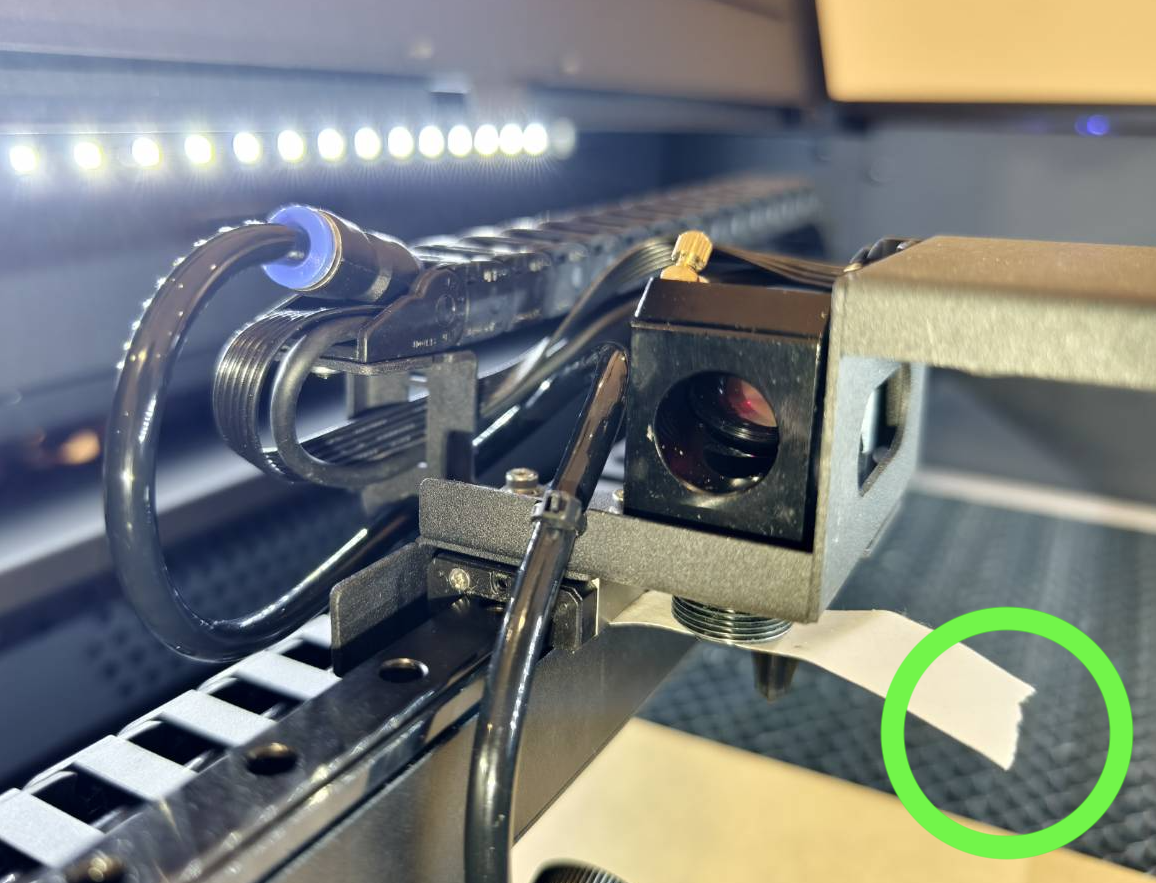

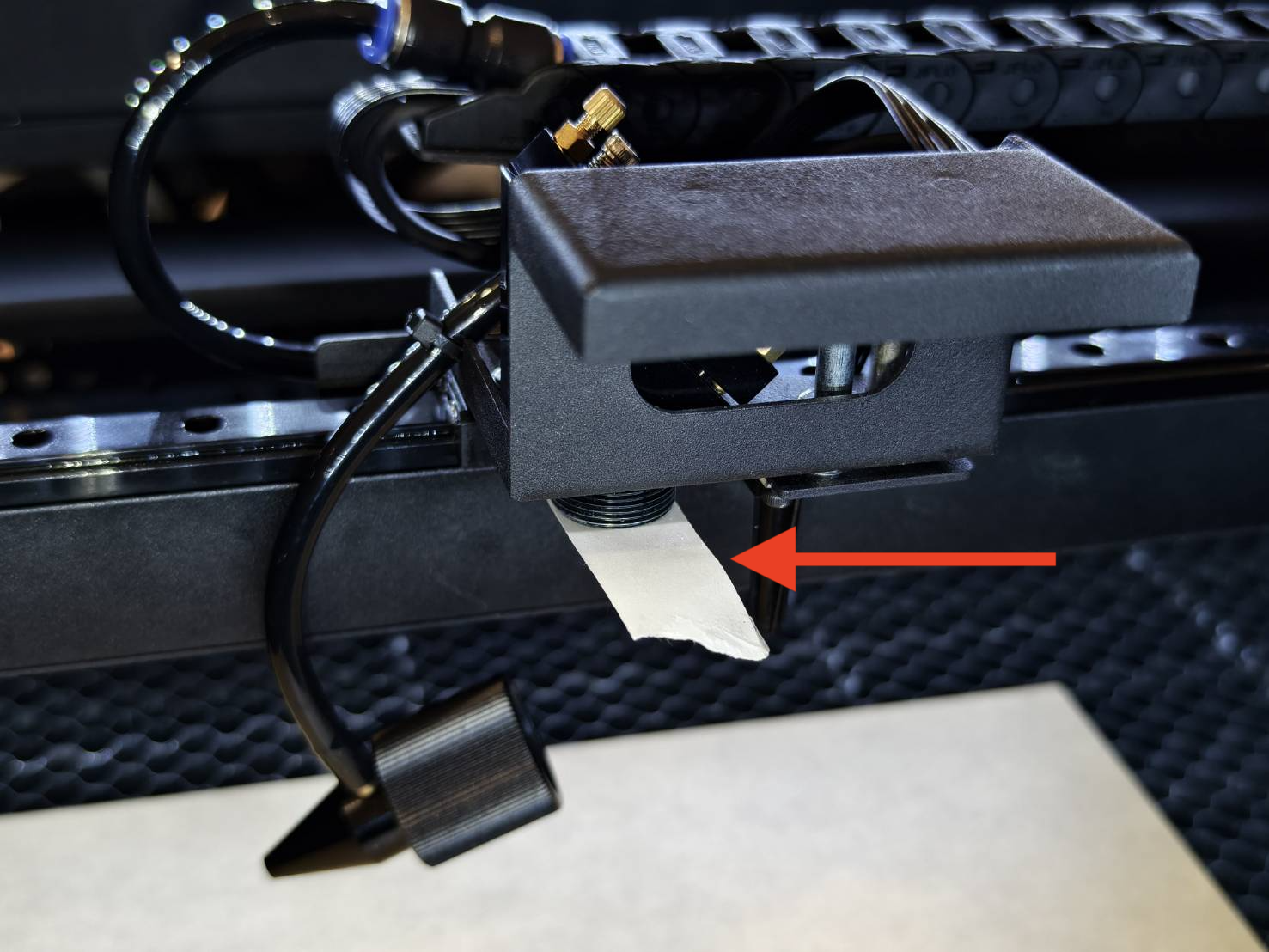

レーザーヘッドの下に片面の両面テープを1枚置き、入口に押し付けて跡をつけます。
レーザーヘッドをベッドの中央に移動し、3回パルスを発生させます。

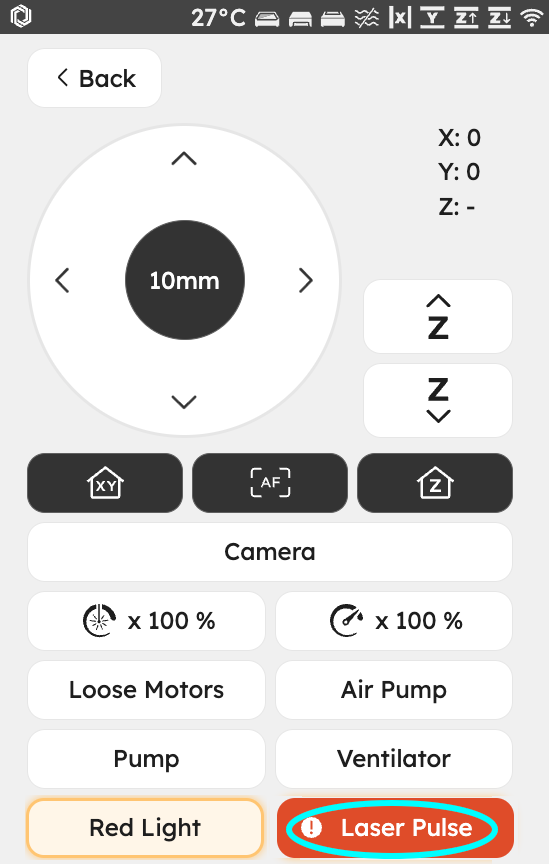

(コントロール >> 「モーター」をクリック >> ヘッドを手動で移動 >> 蓋を閉める >> 3回パルスを発生)
ステップ7 - 垂直ドットの位置を確認:
テープを剥がし、ドットの位置を確認します。
ドットの位置は中央、左、右の3つのいずれかになります。
|

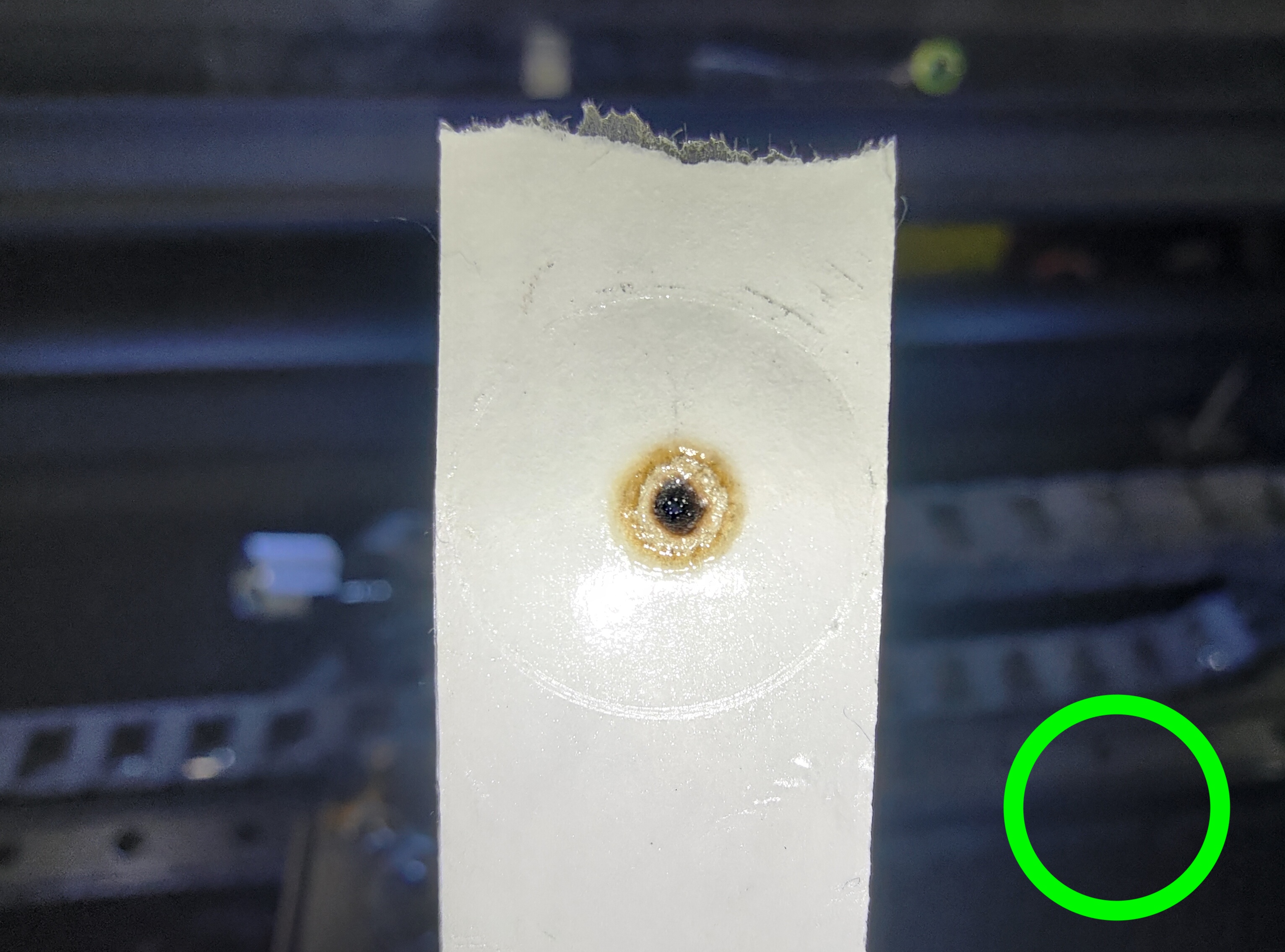

1. 中央の位置: |
|

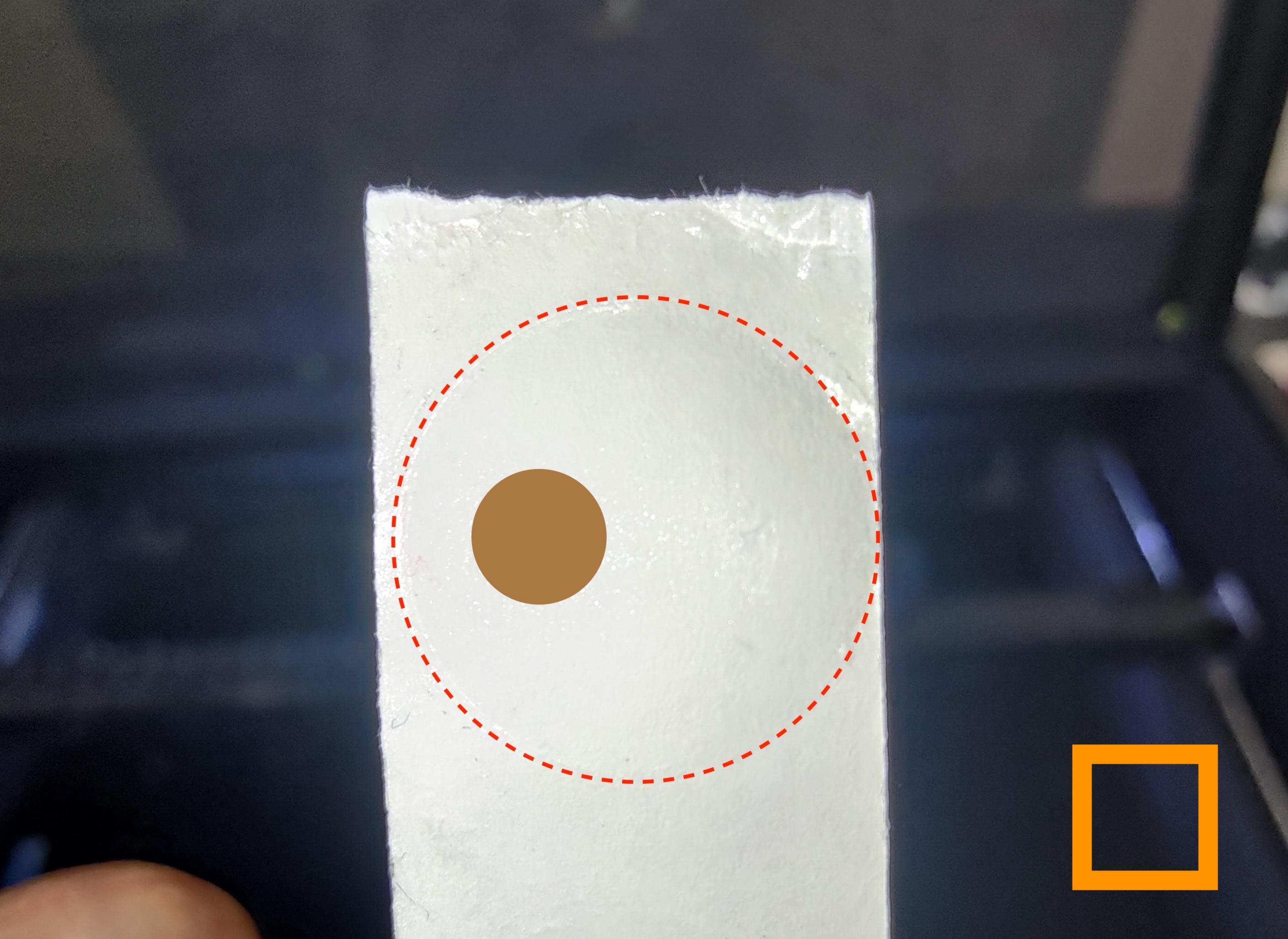

2. 左の位置:
|
|

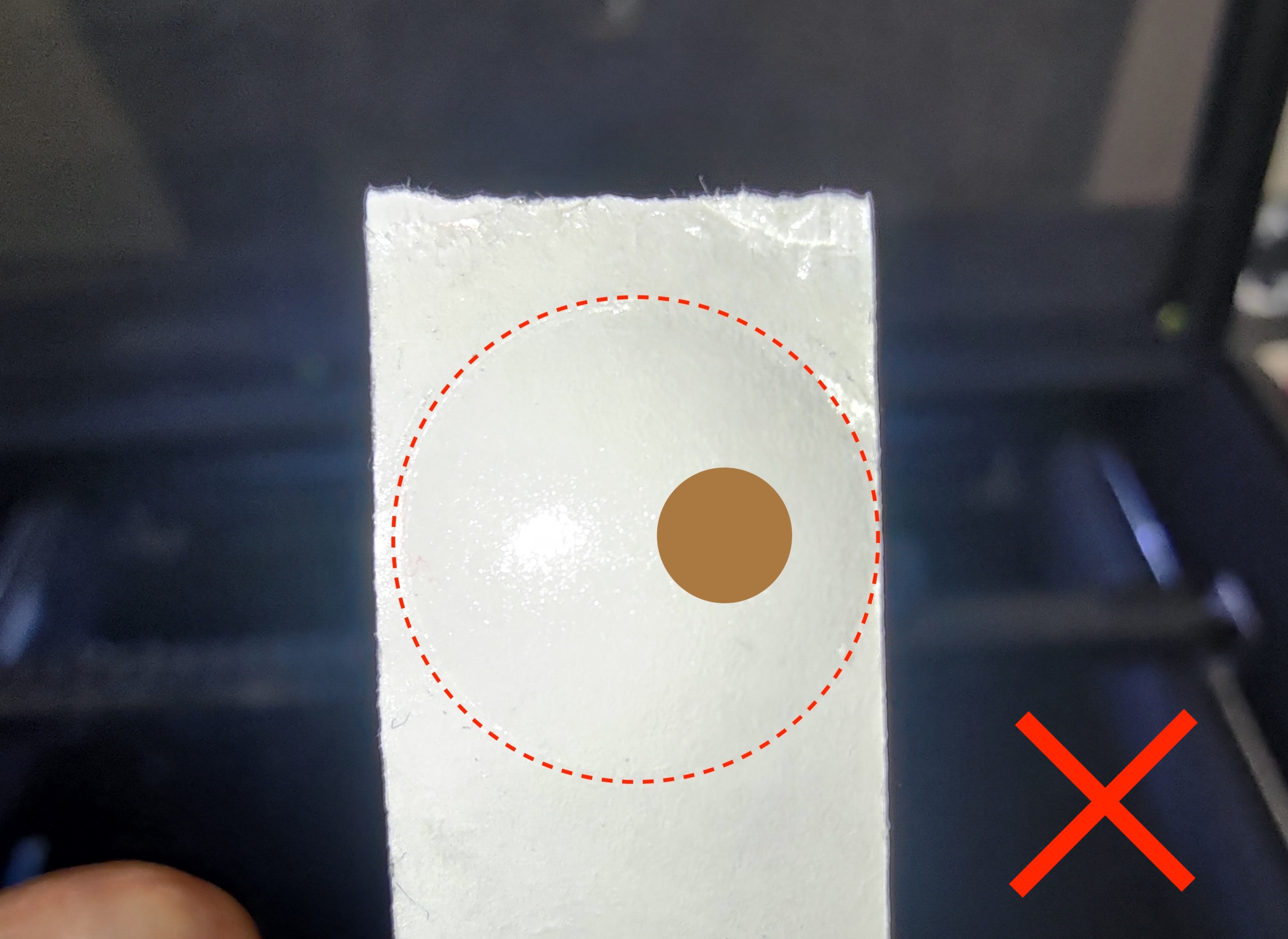

3. 右の位置: 上の写真のようにドットが右側にある場合、レーザーチューブの出力角度が低すぎて調整できません。ここで作業を中止し、最寄りの販売店にサポートを依頼してください。 |
ステップ8 - 第3ミラーのすべてのナットを締める:

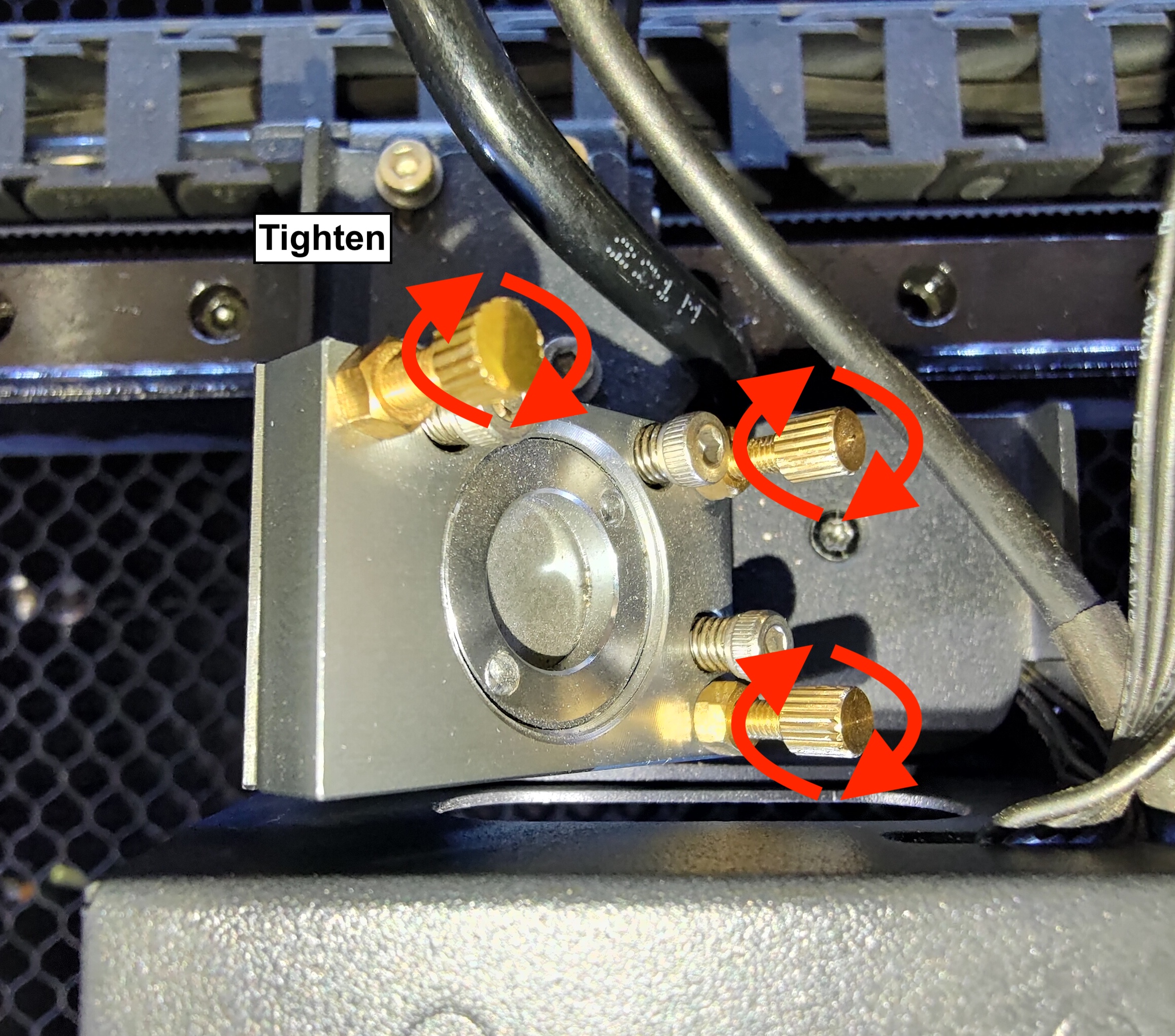

調整後、位置を固定するためにすべてのナットをしっかりと締めます。
ステップ9 - ノズルを再取り付け:
|
ステップ10 - 標準のOPA手順に戻る:
この手順はOPAの完了を意味するものではありませんのでご注意ください。
OPA手順を続行するには、標準のOPA手順に戻ってください。
光学パス調整
