説明

この記事では、FLUX ロータリー 2.0を使用して彫刻作業を開始する方法をご案内します。

注意：
彫刻を開始する前に、 Beam Studio バージョン 2.5.2.
また、フレーミング機能を使用して、彫刻エリアとサイズの精度が正確であることを確認してください。
（ステップ18.)

ロータリー 2.0は、拡張ポケットの有無に関わらずBeambox IIで使用できます。そのため、本記事では2つの組み合わせについて説明します。お使いの構成に合わせた手順をご覧ください。

Beambox II + 拡張ポケット + ロータリー 2.0

Beambox II + ロータリーモジュール2.0

Beambox II + 拡張ポケット + ロータリー 2.0

ステップ1

以下のガイドを参照して、BB2拡張ポケットアドオンを取り付けてください。
拡張ポケット取付ガイド

ステップ2

ロータリー機能を使用するには、以下のソフトウェアおよびファームウェアのバージョンが必要です。

*Beam Studioバージョン 2.4.3 以上 (ガイド)*	ファームウェアバージョン 6.0.7 以上。(ガイド)

ステップ 3

プラットフォームブラケットを再度取り付けます。

ステップ 4

素材の直径または円周を測定し、後で使用するために記録してください。
（初回使用時は、練習やテスト用の素材を使用することをお勧めします。）

ステップ 5

下記の表を参照して、適切なロータリースタンドを取り付け、対象物の直径に応じて適切な焦点距離を選択してください。

フォーカスモードの説明

デフォルトでは、フォーカスレンズは上部に位置し、焦点距離は4mmとなります。つまり、ノズル先端と加工材料表面との間の距離が4mmになります。

小型の加工材料の場合、ノズル先端がデフォルトの4mmに届かないことがあります。そのため、レンズの位置をノズルの下部に変更することで、距離を増やすことができます。
レンズを下部に配置すると、先端と表面の距離を最大16mmまで拡大できます。

レンズの位置を変更するにはどうすればよいですか？

1. レンズを分解する

2. フォーカスモードの順序を決定する
フォーカスモード: 4mm（デフォルト）		フォーカスモード: 16mm
レンズ		ブロック
ブロック		レンズ
リング		リング
ノズル		ノズル

3. レンズを再組立てする

ブロックの赤い面を下向きにする必要があります。
レンズの曲面を上向きにする必要があります。
(曲面側を素早く判断するコツは、見たときに顔全体が反射して見えることです。)
リングを反時計回りに回して締めます。

ショートスタンドとロングスタンドの説明

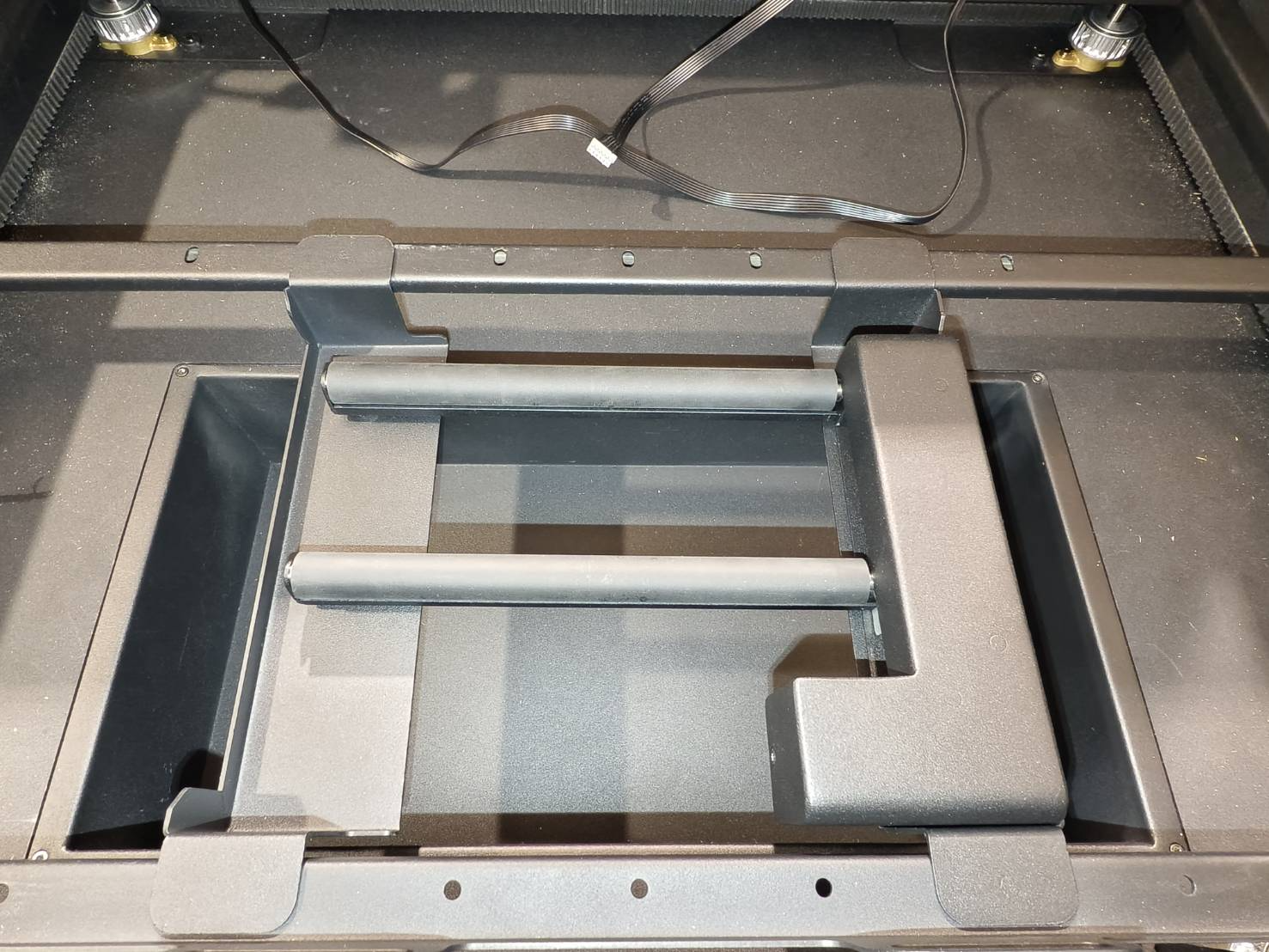

スタンドはプラットフォームブラケットに設置するために使用します。ロータリーはスタンドの上に置かれ、手動または自動プラットフォームを使用して上下に調整できます。

ロータリー未使用時のデモンストレーション	ロータリー使用時のデモンストレーション

違い

ショートスタンド	ロングスタンド
高さが低く、小型の対象物に適しています。	高さが高く、大型の対象物に適しています。

スタンドの取り付け方法

プラットフォームブラケットにはスタンド用の穴が設けられています。
スタンドには穴に挿入できる軸があります。
必要に応じて軸間の距離を調整してください。

ステップ6

スタンドを取り付けた後、マシンの電源が切れていることを確認してください。

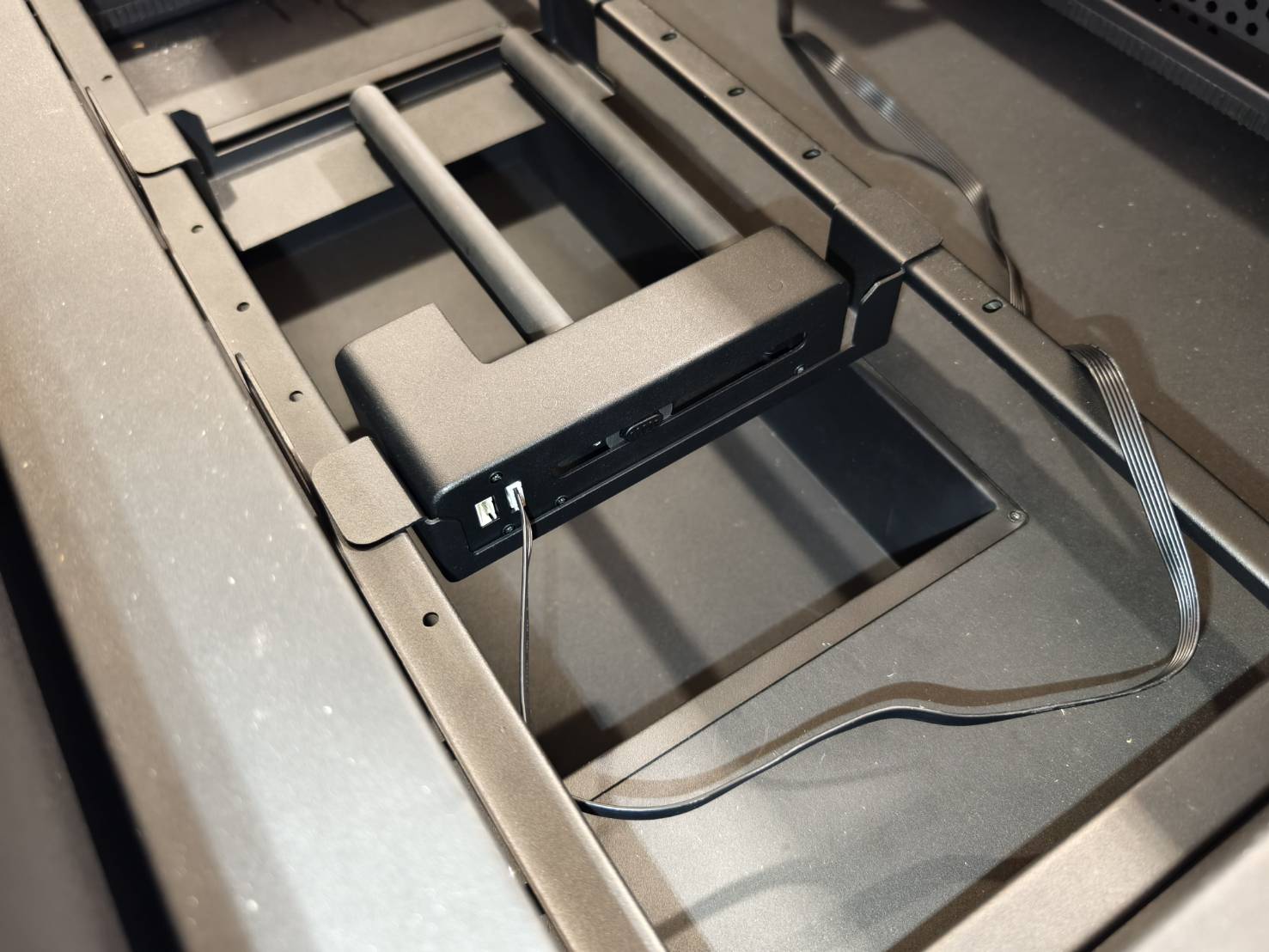

同梱の接続ケーブルを見つけ、マシンの左後方にあるポートに挿入してください。

ステップ7

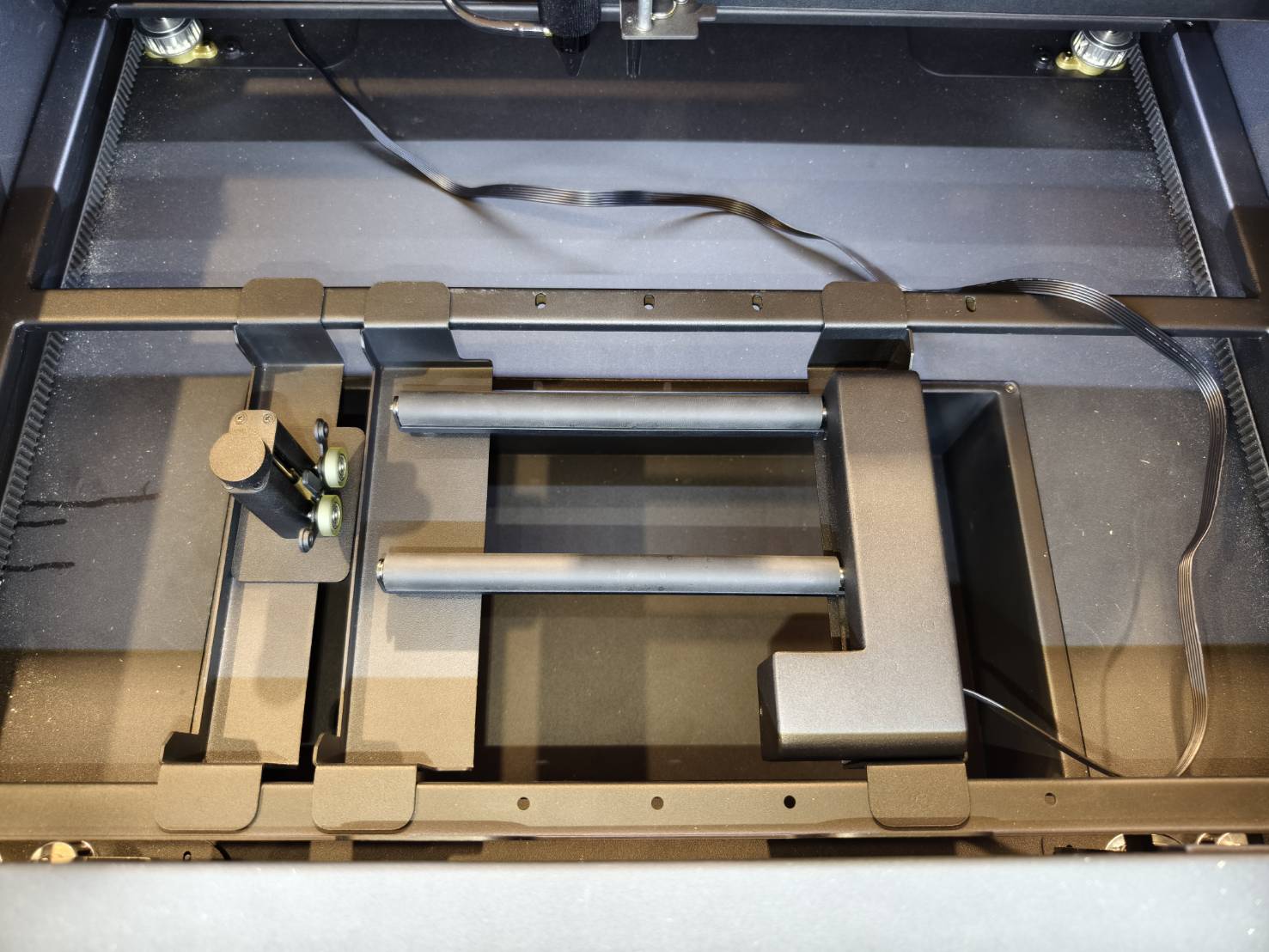

スタンドの上にロータリーを置き、ケーブルをデバイスに接続します。
*必ず電源を切ってから行ってください。マシンの電源が入っている状態でケーブルを接続すると、ロータリーが損傷する恐れがあります。

ロータリーのローラーの調整方法のデモンストレーションです。
（右側のボタンを押し続けると、ローラーを自由に動かすことができます）

ステップ8

機器の電源を入れ、「ハードウェア設定」で適切なフォーカスモードを選択してください。

機器 >> ハードウェア設定 >> 次のページ >> フォーカスモード >> 適切なものを選択

ステップ9

素材をロータリーに配置し、必要に応じてサポートモジュールを使用して水平に調整してください。

異なる形状の物体については、以下のガイドを参照してください。各種物体の配置手順が説明されています。

ステップ10

オートフォーカスを実行してください。
*オートフォーカスが機能しない場合は、マニュアルフォーカスの方法について article を参照してください。

手順:

必要に応じてベッドを下げてください。
フォーカスプローブをフォーカス準備位置まで下げてください。
フォーカスプローブを素材の表面近くまで移動させてください。
ベッドを上げて、プローブが表面に接触するか確認してください。
「AF」ボタンをダブルクリックして、オートフォーカスを実行してください。
フォーカスプローブをスタンバイ位置まで持ち上げてください。

動画:

ステップ11

ノズル先端から出る赤色レーザー光を有効にしてください。
赤色レーザーがすでに有効になっている場合は、このステップをスキップしてください。
Machine >> Hardware Settings >> Next page >> Red Light Steady >> ON

ステップ12

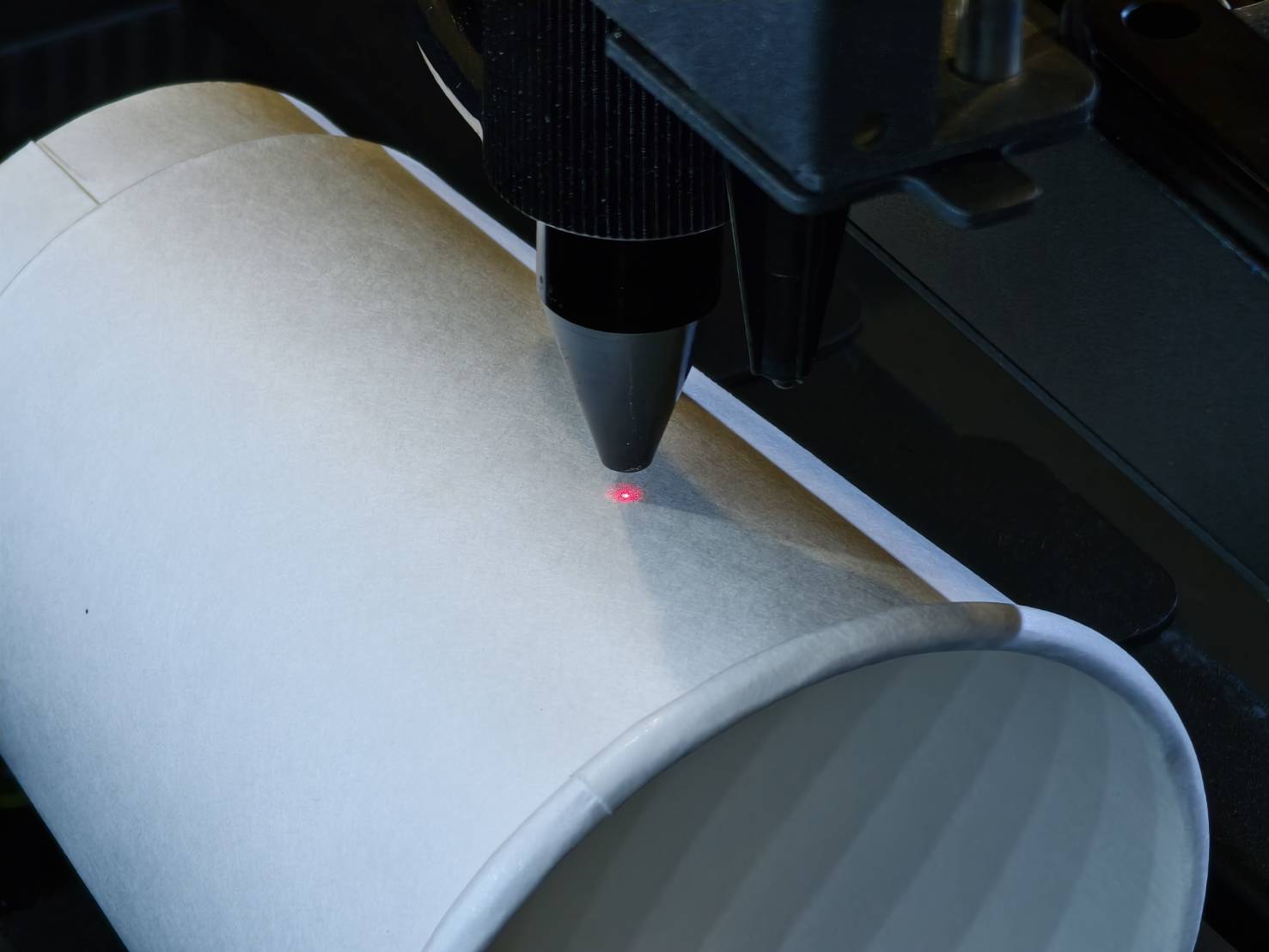

ノズル先端を彫刻したい領域の中心に移動させてください。
赤色のレーザードットが開始位置を示し、決定します。

ステップ13

Beam Studioを起動してください。

Screenshot 2024-09-26 at 11.27.12 AM.png

ステップ14

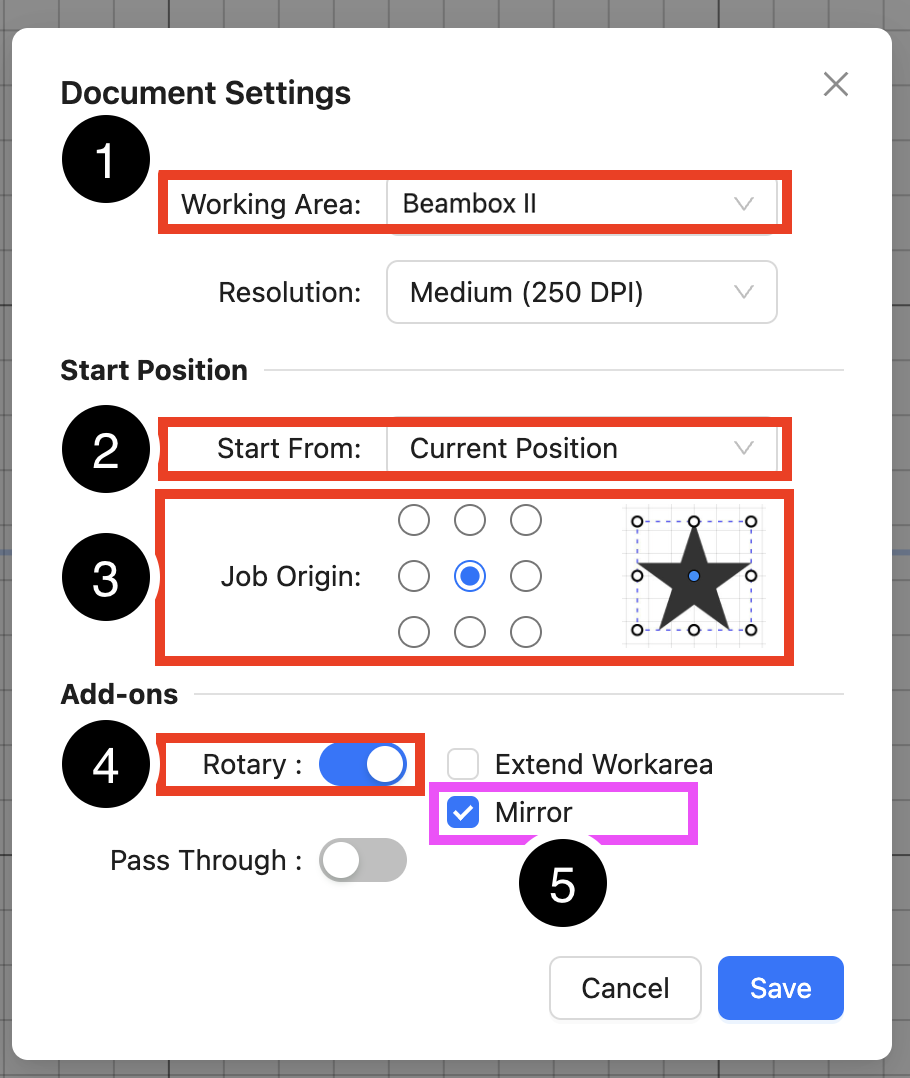

「ドキュメント設定」に移動し、以下の変更を行ってください。

1. 作業エリアを「Beambox II」に変更してください。

2. 開始位置オプションを「現在の位置」に変更してください。

3. ジョブ原点は「中心」を選択してください。

4. ロータリー機能を有効にしてください。

5. ロータリーが反転している場合（ローラーが右側にある場合）、ミラー機能を有効にする必要があります。
反転していない場合は、無効のままにしてください。
（Adorのみ利用可能）

ステップ15

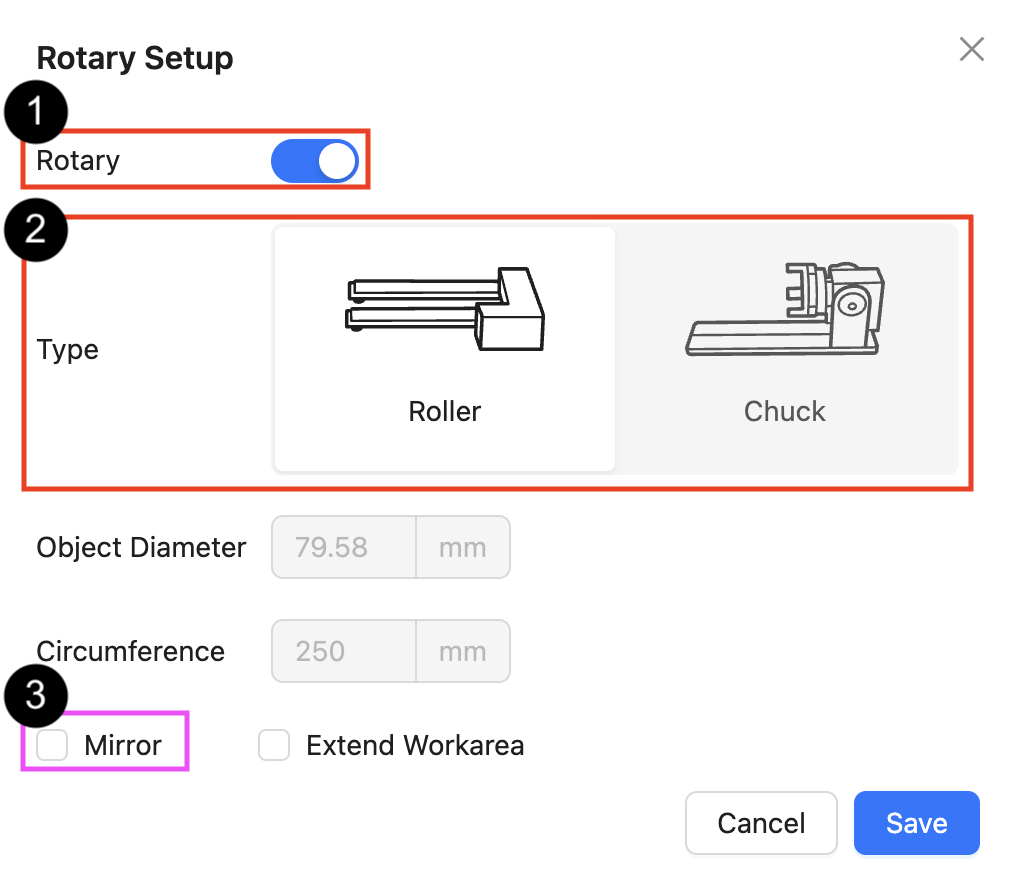

「ロータリー設定」に移動し、変更を行います。

1.
ロータリー機能が有効になっていることを確認してください。

2.
タイプで「ローラー」を選択してください。

3.
ロータリーが反転している場合（ローラーが右側にある場合）、ミラー機能を有効にしてください。
反転していない場合は、無効のままにしてください。
（Adorのみ利用可能）

ステップ16

彫刻オブジェクトを作成するか、独自のデザインをインポートしてください。

Screenshot 2024-09-26 at 12.23.35 PM.png

デザインによっては、通常、素材の向きに合わせて90度回転させる必要があります。

ステップ17

デザインのセットアップ後、デザインの中心を青い線に合わせてください。

ステップ18

「フレーミング」機能を使用して、彫刻のパスを確認してください。

「フレーミング」を選択すると、デザインまたはファイルの境界ボックスが表示されます。
「開始」をクリックすると、レーザーヘッドが動き始め、移動パスがこのタスクの彫刻領域を示します。
開始点は、レーザーノズルの現在の位置です。
そのパスは、選択された「ジョブ原点」に依存します。ステップ選択された「Job Origin」によって異なります。中心が選択されている場合、開始点はデザインの中心に設定されます。中心は通常、ロータリー加工に使用されます。
位置が確定するまで、レーザーヘッドを移動して加工エリアを調整できます。

⚠︎ 彫刻範囲やサイズに異常（縮小や拡大）が見られる場合は、以下の動画を参考にロータリースケールの設定を調整してください。

ステップ19

加工位置を確認したら、素材に応じて適切な速度と出力のパラメータを設定してください。

ステップ20

ドアを閉めて加工を開始してください。

ステップ21

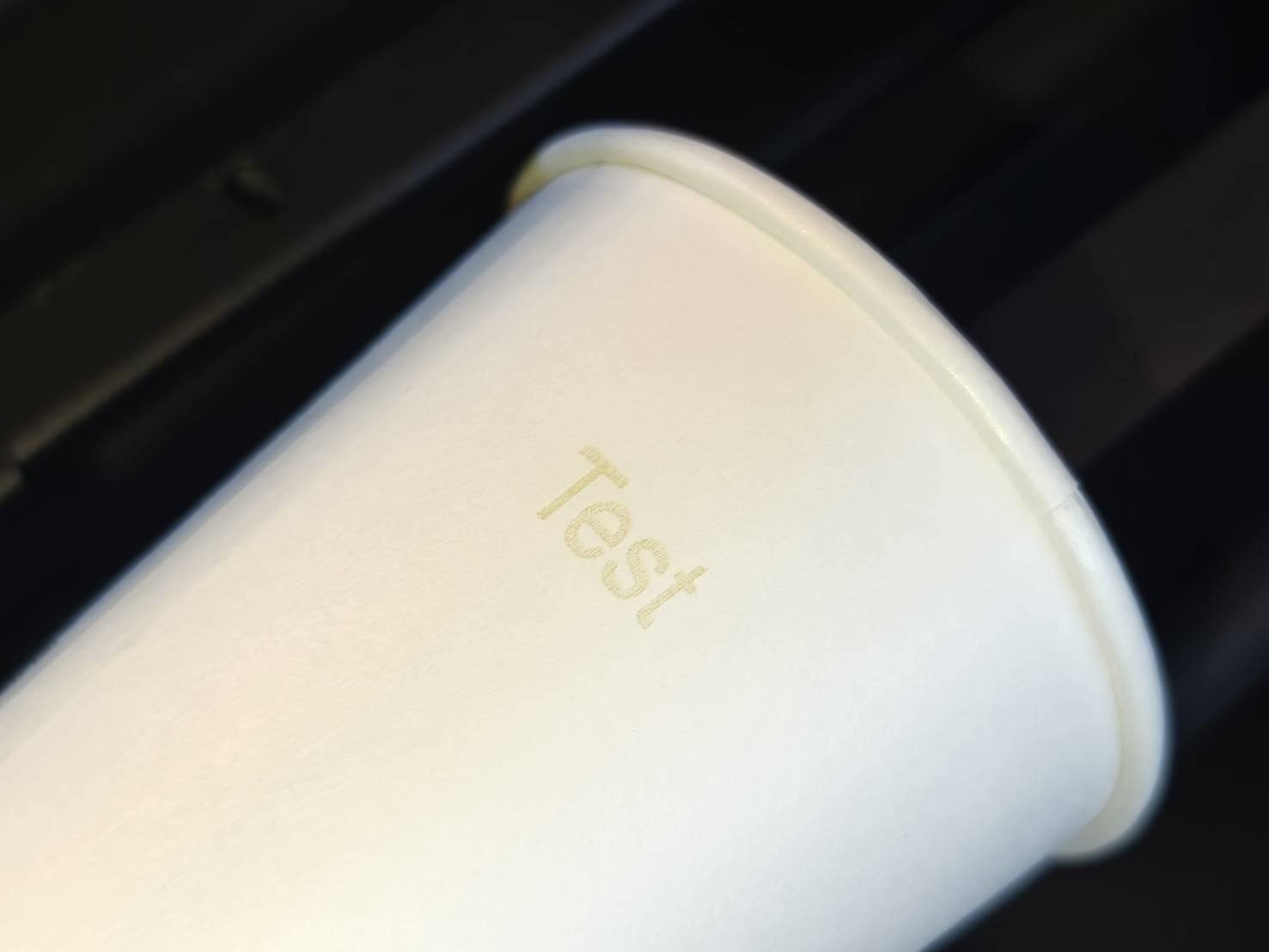

加工結果を確認してください。

#END
