4-16 高度なカメラキャリブレーション

 Beam StudioとBeambox IIのファームウェアが最新バージョンに更新されていることを確認してください。 Beambox II ファームウェアが最新バージョンに更新されていることを確認してください。

説明

この記事では、高度なカメラキャリブレーションの実行手順について説明します。

高度なカメラキャリブレーションが必要な場合
1. システムが再フラッシュされた場合。
2. カメラモジュールが交換された場合。

ステップ1 - Beam Studioとファームウェアのバージョンを確認するirmware

必要なソフトウェアバージョン：Beam Studio 2.4.4以上 2.4.4 以上

必要なファームウェアバージョン：.0.6 6.0.6 以上

ステップ2 - 準備

準備する材料：

1. A4サイズの白紙または同サイズの明るい色の木製ボード
2. チェス盤パターンをダウンロードし、 チェスボード 別のA4白紙に印刷してください。
   次に、木材やアクリルなどの堅固で平らな面に貼り付けて、表面の凹凸によるキャリブレーションの誤差を防いでください。

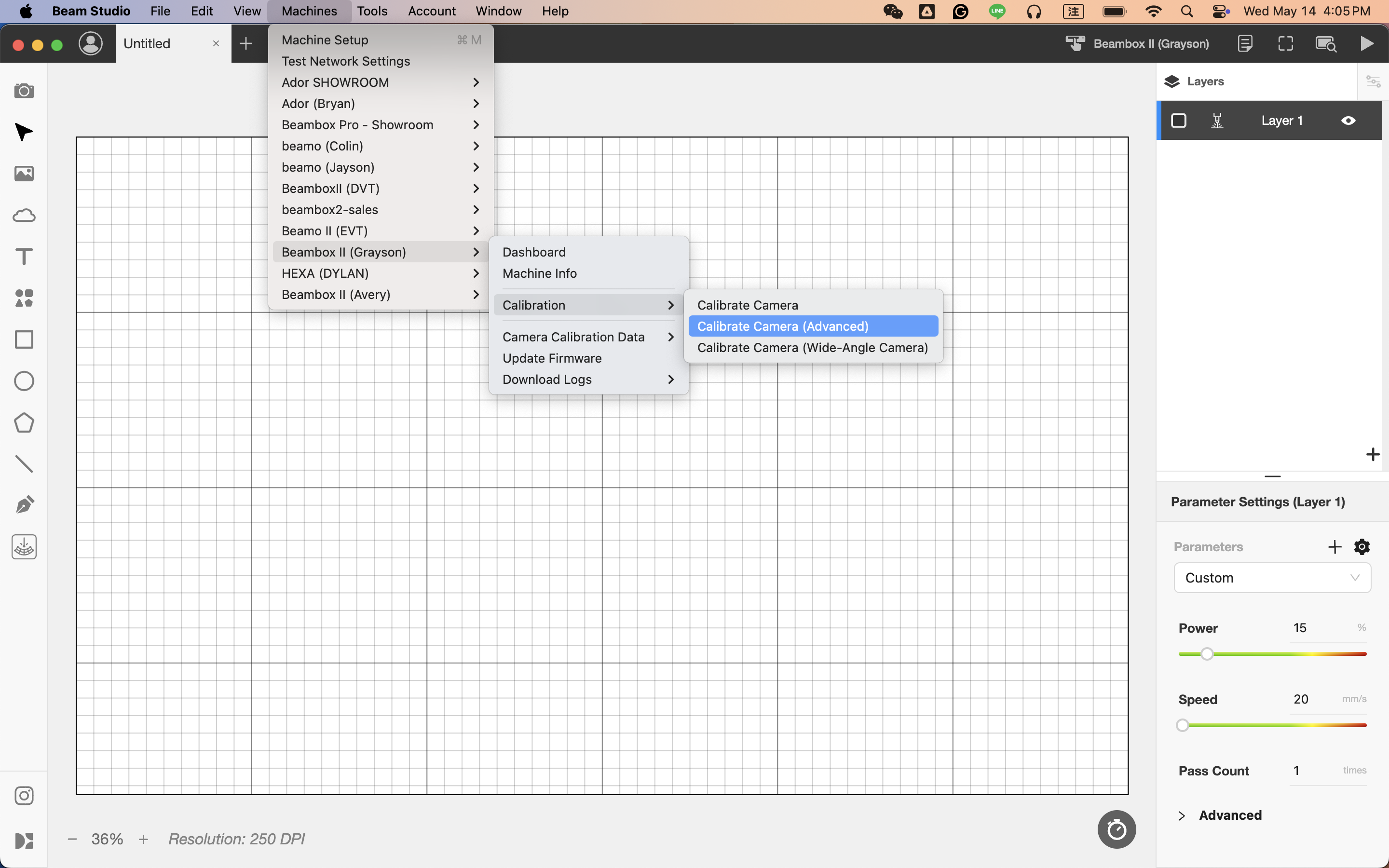

ステップ3 - 高度なカメラキャリブレーションの実行

使用するマシンの名前を選択し、「カメラのキャリブレーション（詳細）」をクリックします。

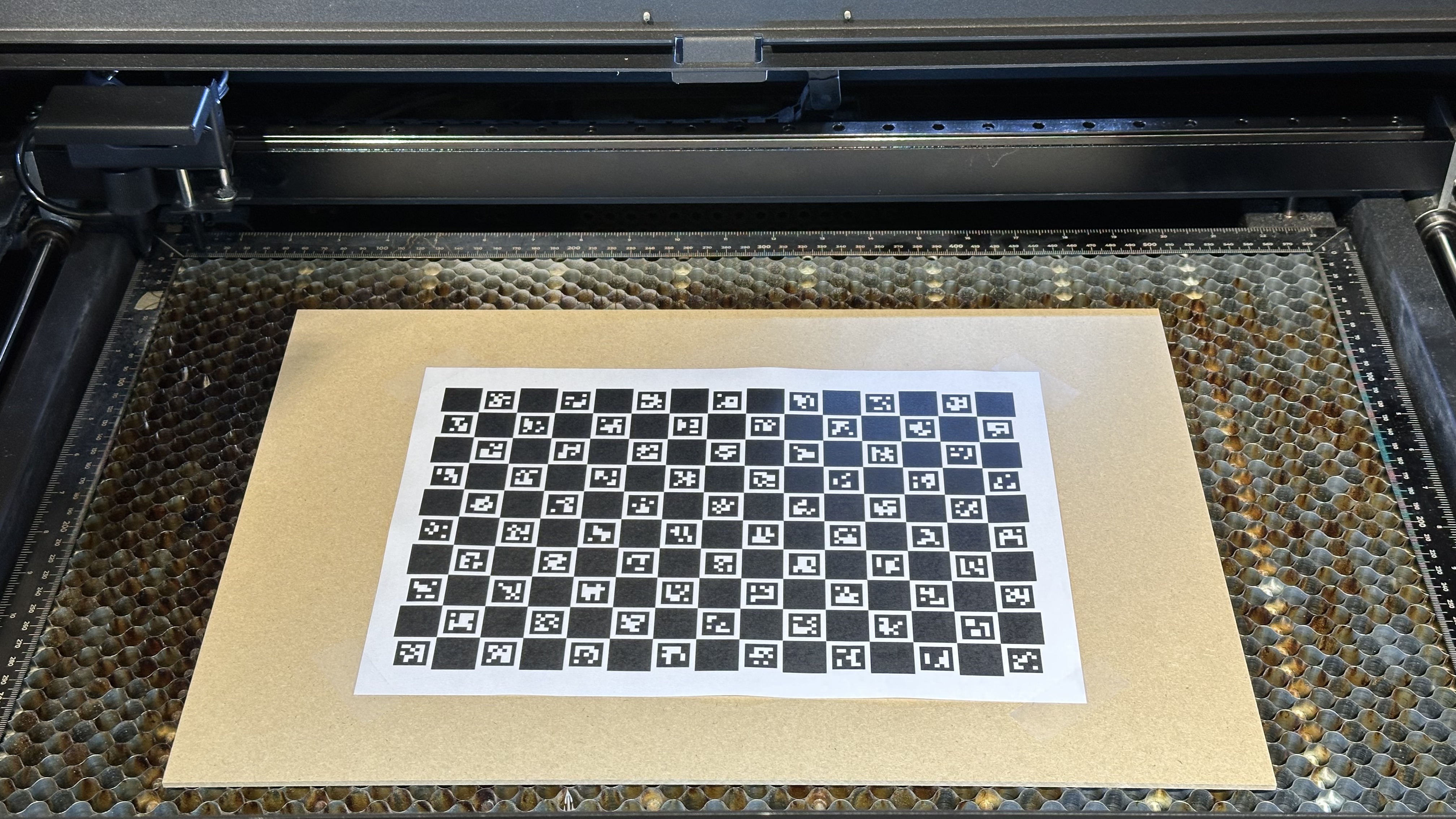

ステップ4 - チェスボードの配置

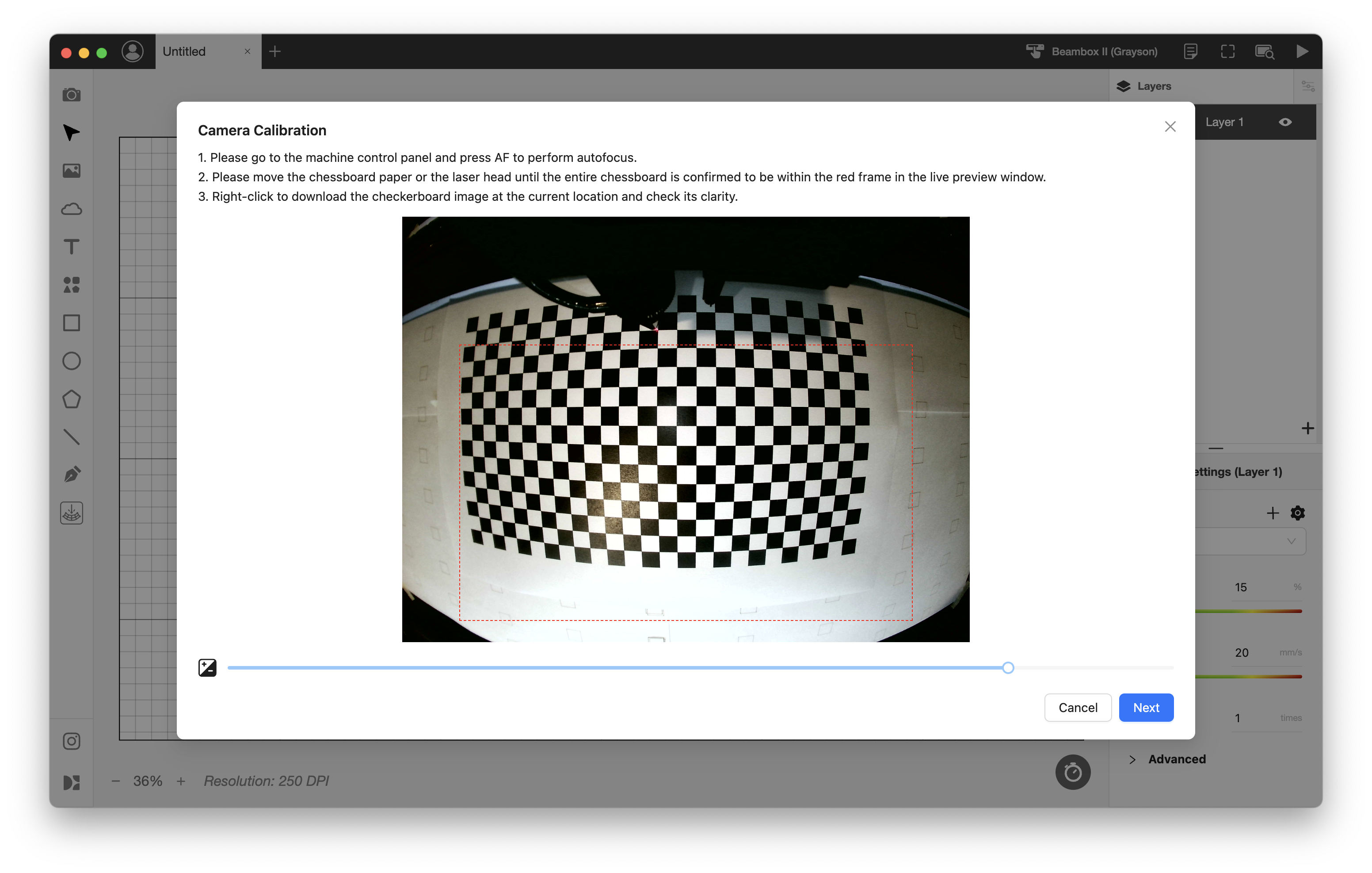

ステップ5 - チェスボードを赤い枠内に移動

チェスボードを赤い枠内に移動したら、「次へ」をクリックしてキャリブレーションを開始します。

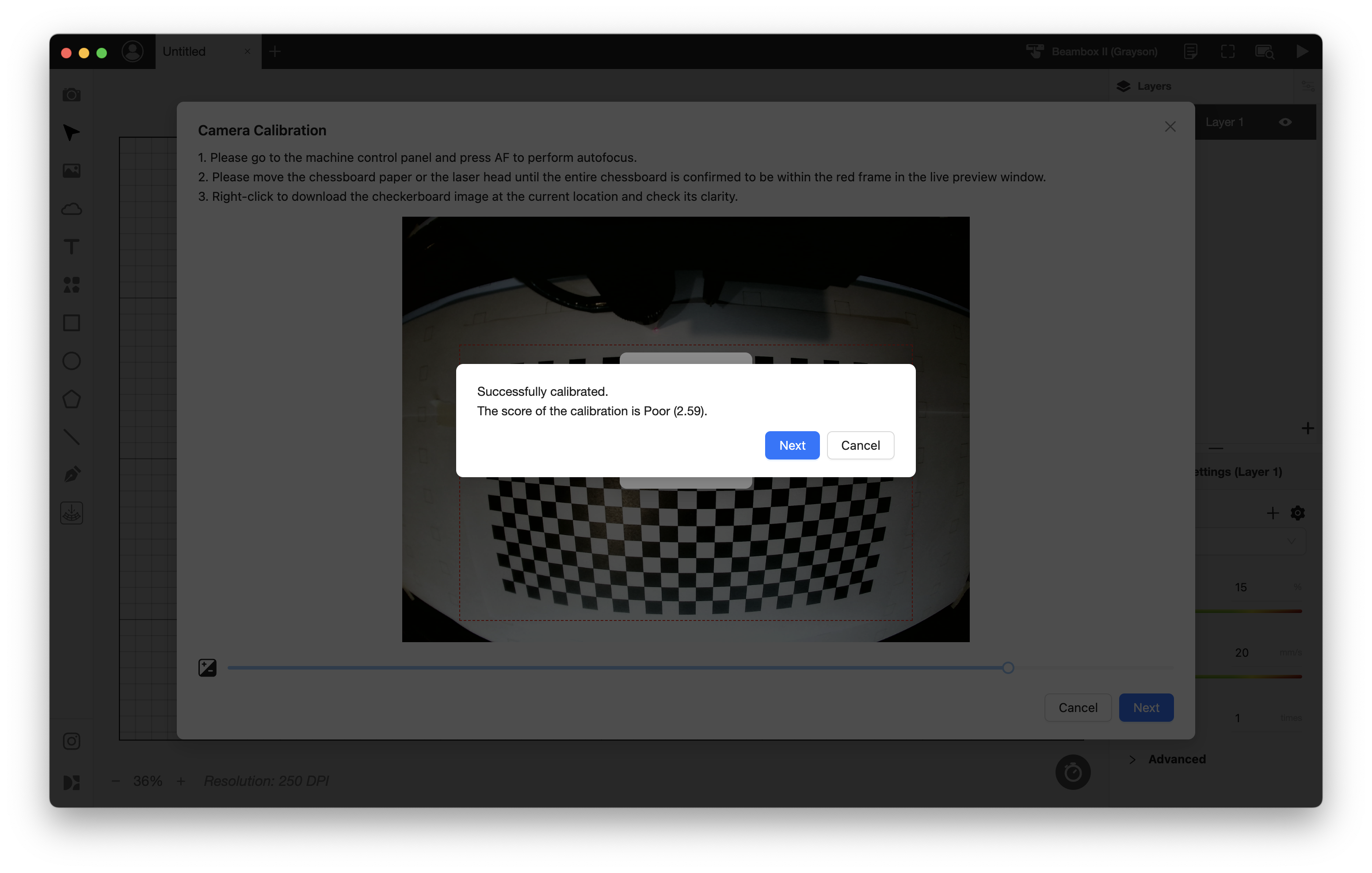

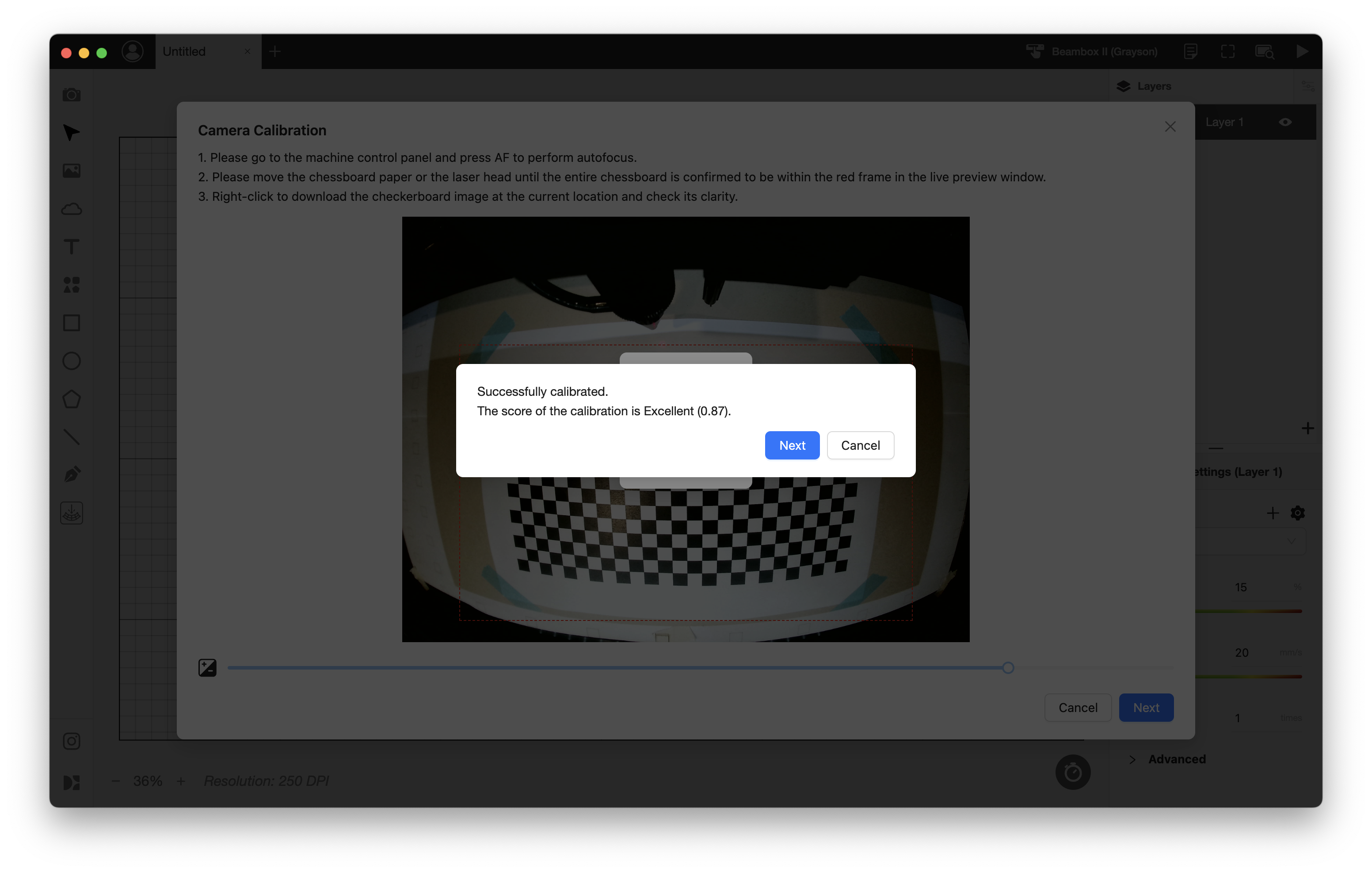

ステップ6 - スコアの確認

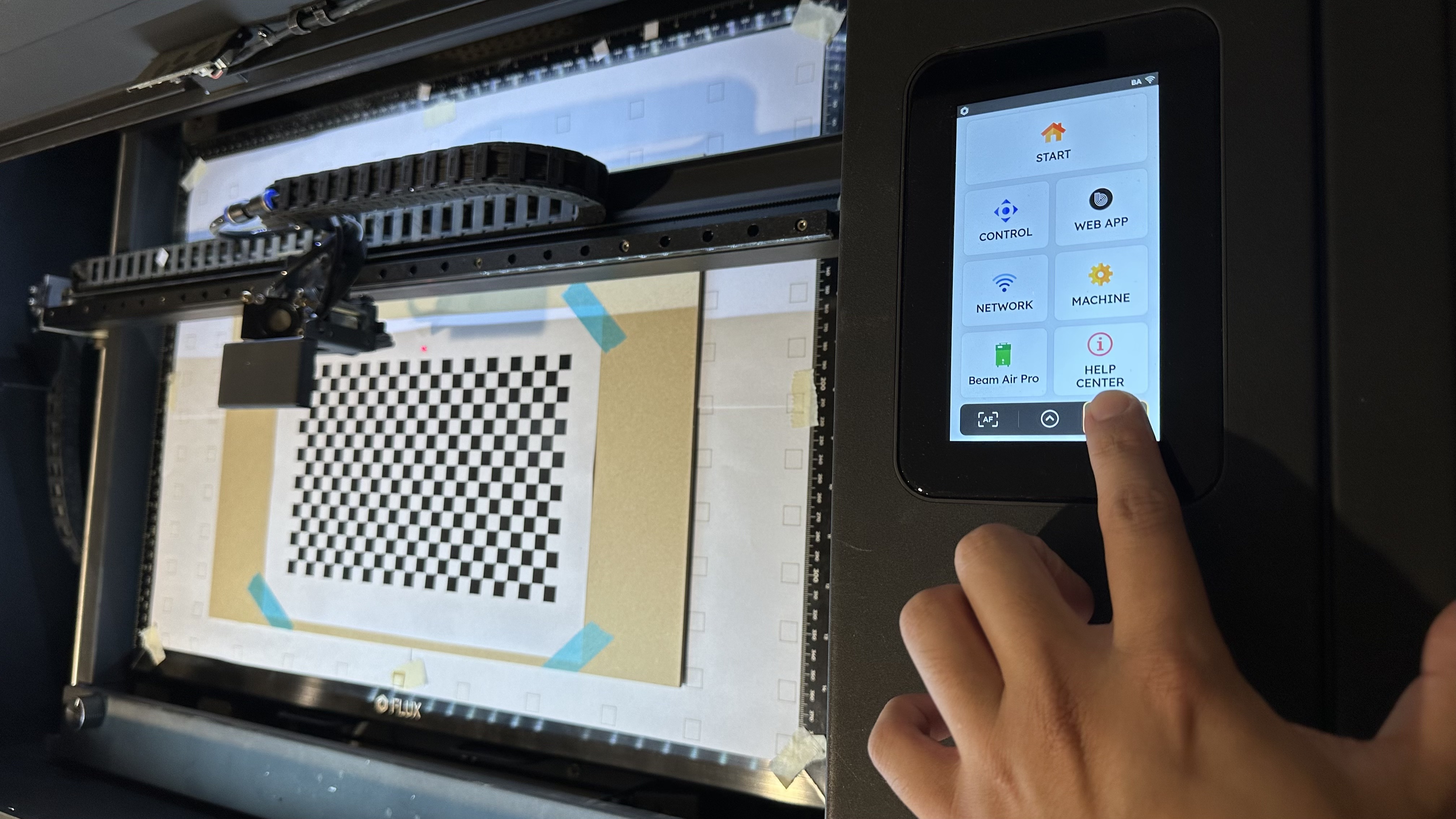

スコアが低い場合は、プレートを下方に移動させてから再キャリブレーションを行い、スコアが 優秀.

ステップ7 - 白紙の配置

作業エリアの中央にきれいなA4白紙を置き、四隅を粘着テープでしっかりと固定します。

ステップ8 - キャリブレーション画像の描画

「彫刻開始」をクリックして、キャリブレーション画像を描画します。

ステップ9 - マーカーポイントの位置合わせ

ズームイン、ズームアウト、および写真の露出を調整して、赤いマーカーポイントを描画された8つのポイントに正確に合わせてください。

下の画像のように、マーカーポイントが白紙からはみ出している場合は、以下の手順で調整してください。

a. 写真フレームをドラッグして描かれた8点パターンを中央に配置し、再度写真を撮影してください。

b. すべてのマーカーポイントを手動で調整してください。
マーカーポイントの順序は以下の通りです：

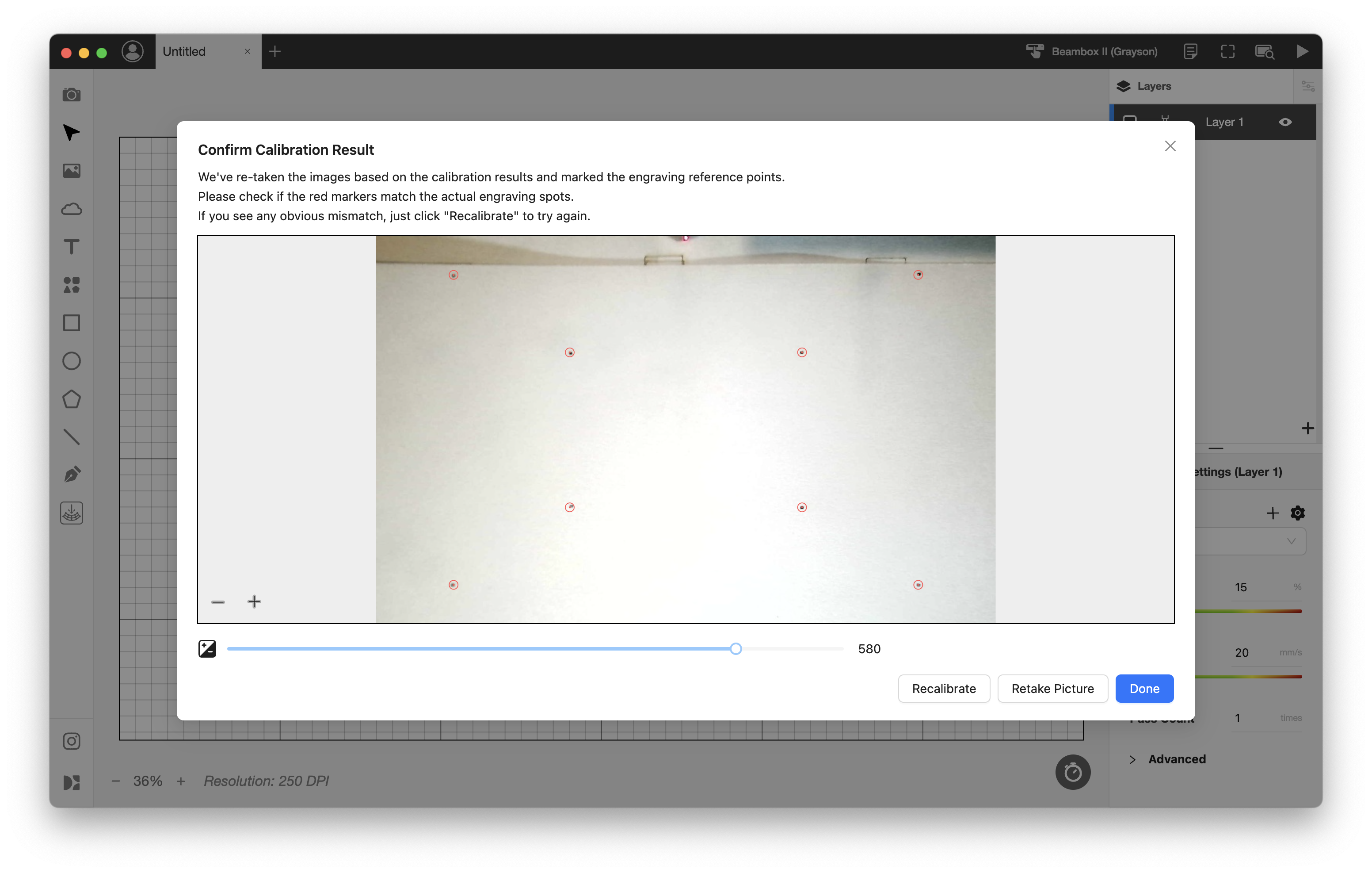

ステップ10 - キャリブレーション結果の確認
