Beambox II - レーザー電源ユニット（PSU）の交換

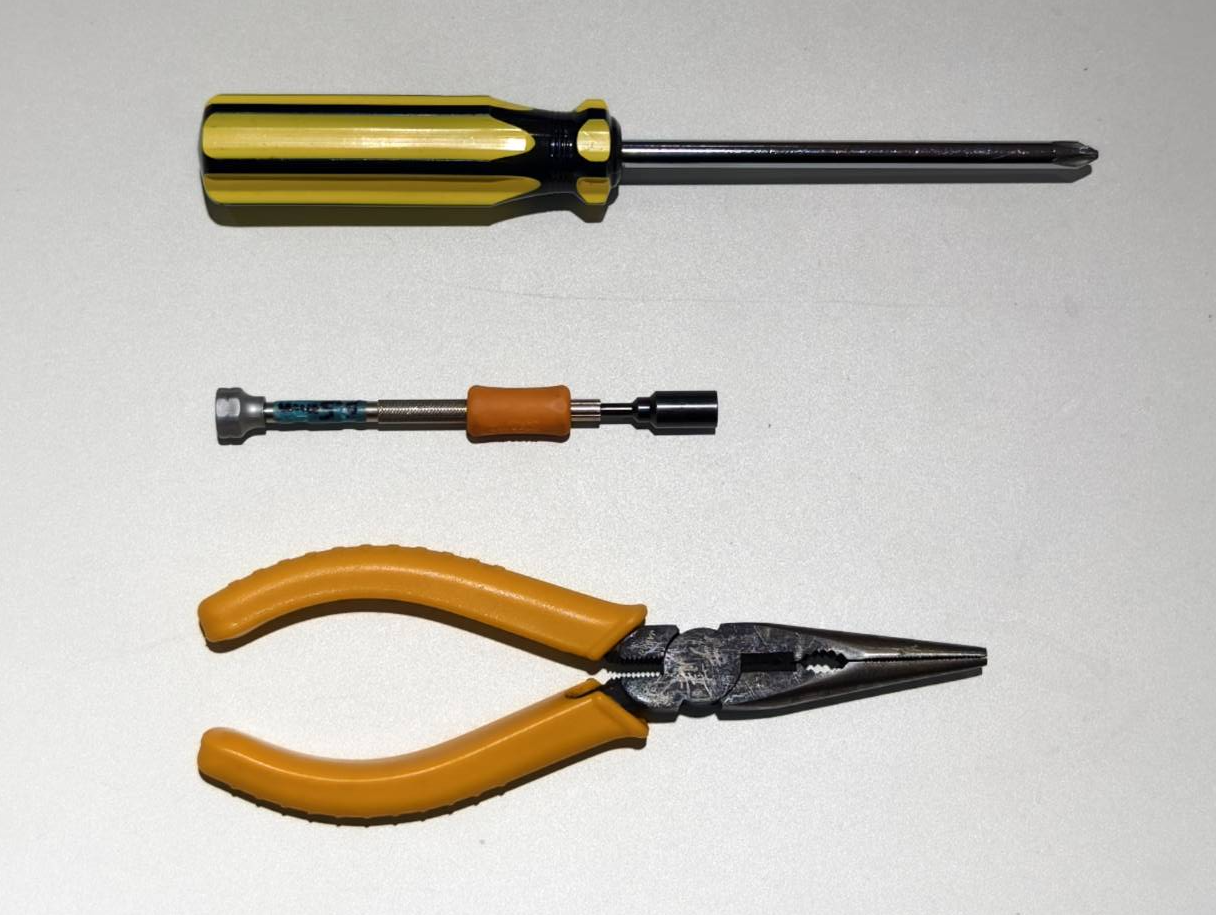

工具

手順1

装置の電源を切り、電源コードを抜いてください。

手順2

ドライバーを使用して装置背面のネジを外し、背面カバーを開けてください。

手順3

• レーザーチューブとレーザー電源ユニット（PSU）のケーブルを取り外してください。

• レーザー電源ユニットのワイヤーを穴に通してください。


• 背面カバーを閉じてください。


手順4

サイドカバーを開けて、装置内部を確認してください。

• プラスドライバーを使用してカバーを開けてください。



手順5

ケーブルを取り外してください。

ステップ6

5.5mmのソケットレンチまたはスパナを使用して2つのナットを取り外し、後で使用するために安全に保管してください。

ステップ7

右上のナットを緩めます。このネジは完全に取り外す必要はありません。

ステップ8

PSU（電源ユニット）を引き出し、作業台に置きます。

ステップ9

右下のナットを緩めます。このネジは完全に取り外す必要はありません。

ステップ10

最後のナットを緩めると、PSUを取り外すことができるようになります。

ステップ11

• 新しいレーザー電源ユニットにこの小さなジャンパーが取り付けられているかを確認してください。
  新しい電源ユニットにジャンパーが付いていない場合は、古い電源ユニットからジャンパーを取り外して、新しい電源ユニットに取り付けてください。

• 新しいレーザーPSUをスタッドに掛けます。

ステップ12

右上と右下のナットを締めます。

ステップ13

左下のナットを再び取り付けます。

ステップ14

• 左上のナットを再び取り付けます。




• このナットの取り付けが困難な場合は、ペンチを使用して締めてみてください。


• 締めることができない、または固定できない場合は、このナットを省略するか、スタッドに掛けたままにしておくことができます。


ステップ15

• ケーブルを再接続してください。



• お住まいの国や環境に適した電圧に切り替わっていることを確認してください。
  （不明な場合は、 Wikipedia)


  115V	230V

• サイドカバーを閉じ、ネジを締めてください。


ステップ16

• 新しいPSUのケーブルを穴から引き出し、背面カバー側に移動させてください。

• レーザーチューブとレーザーPSUのケーブルを再接続してください。

• 背面カバーを閉じ、ネジを締めてください。
