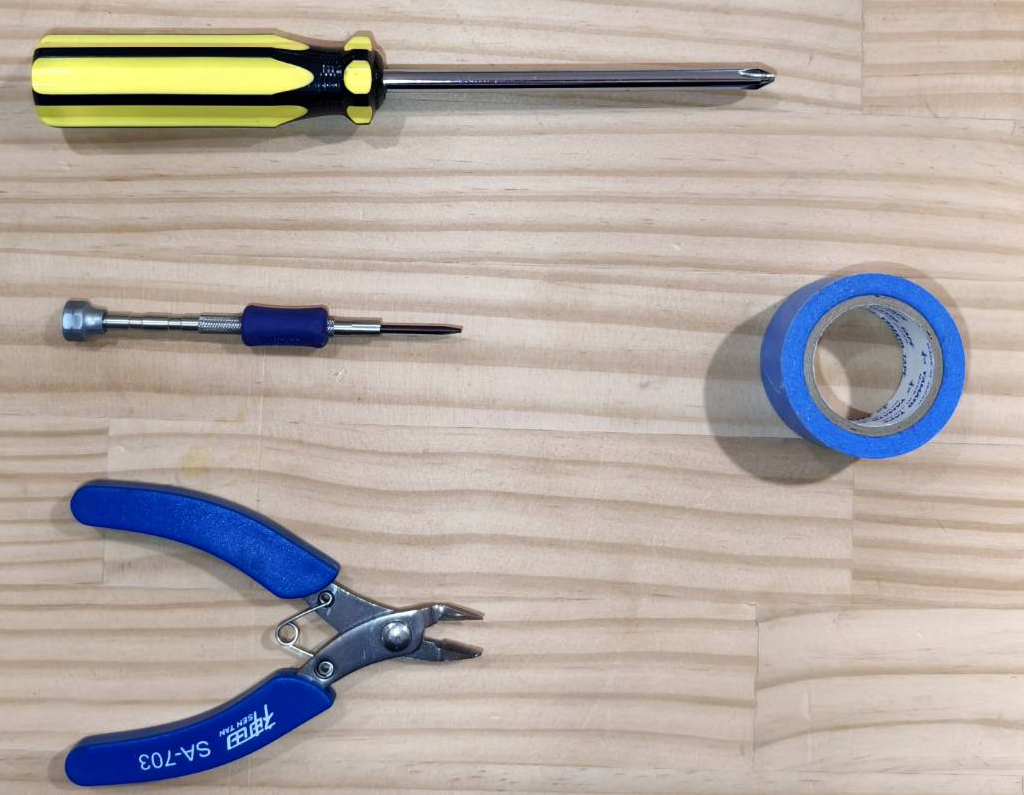

必要な工具
| 1 |
プラスドライバー |
| 2 |
マイナスドライバー(小型) |
| 3 |
ニッパー |
| 4 |
テープ |
| 5 |
懐中電灯(任意) |
手順 1

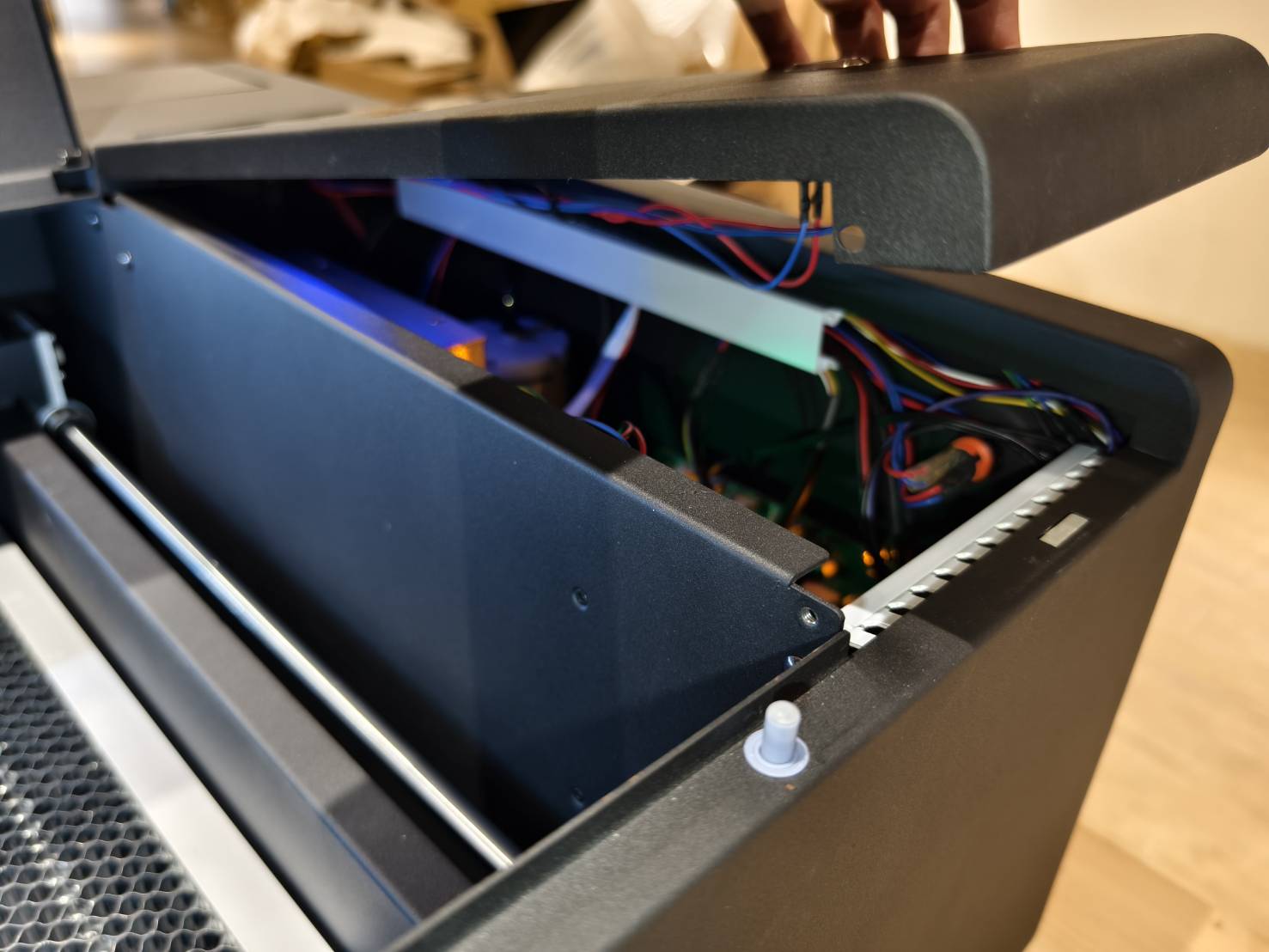

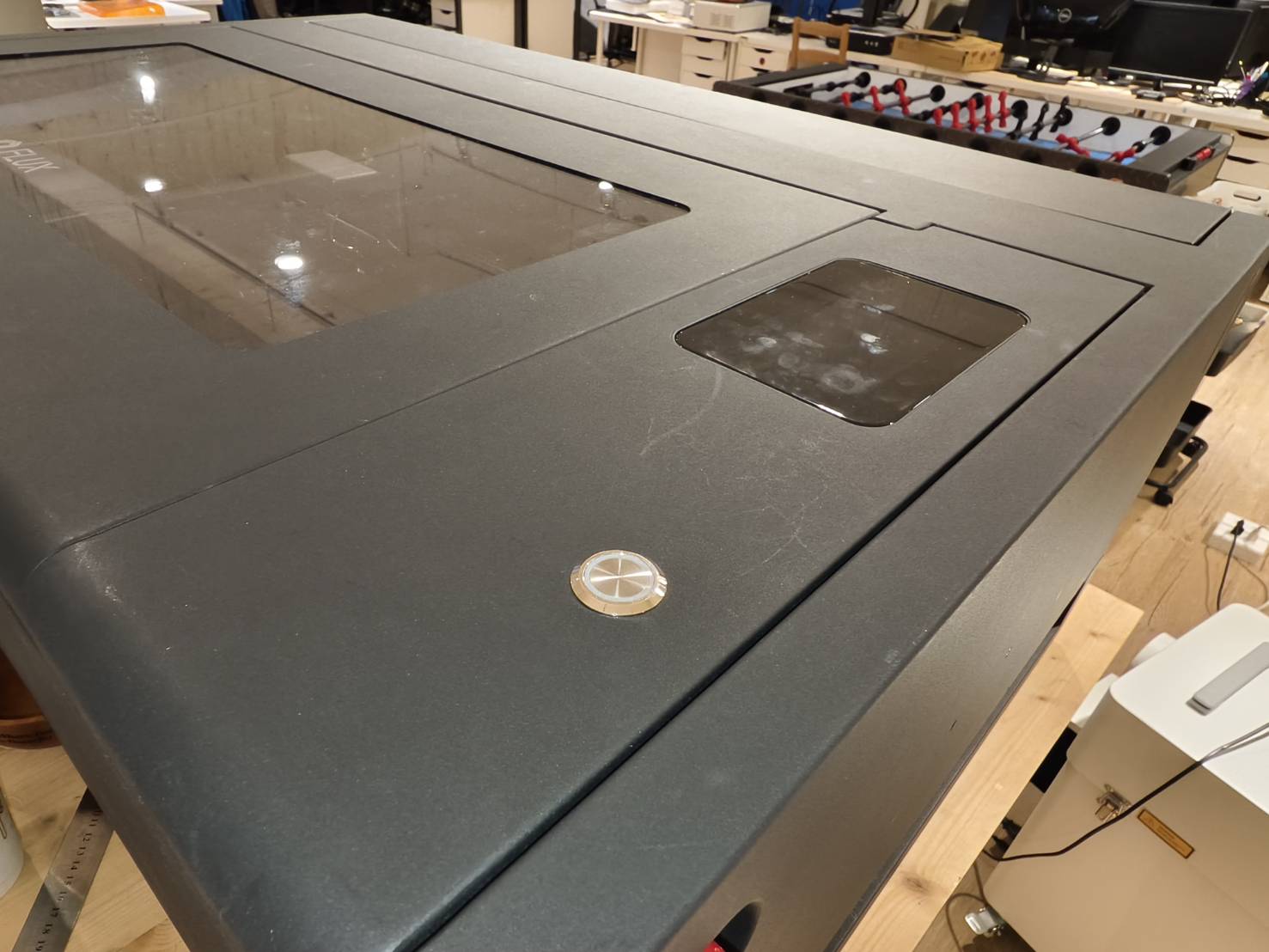

サイドカバーを開けて、機器内部を確認します。
-

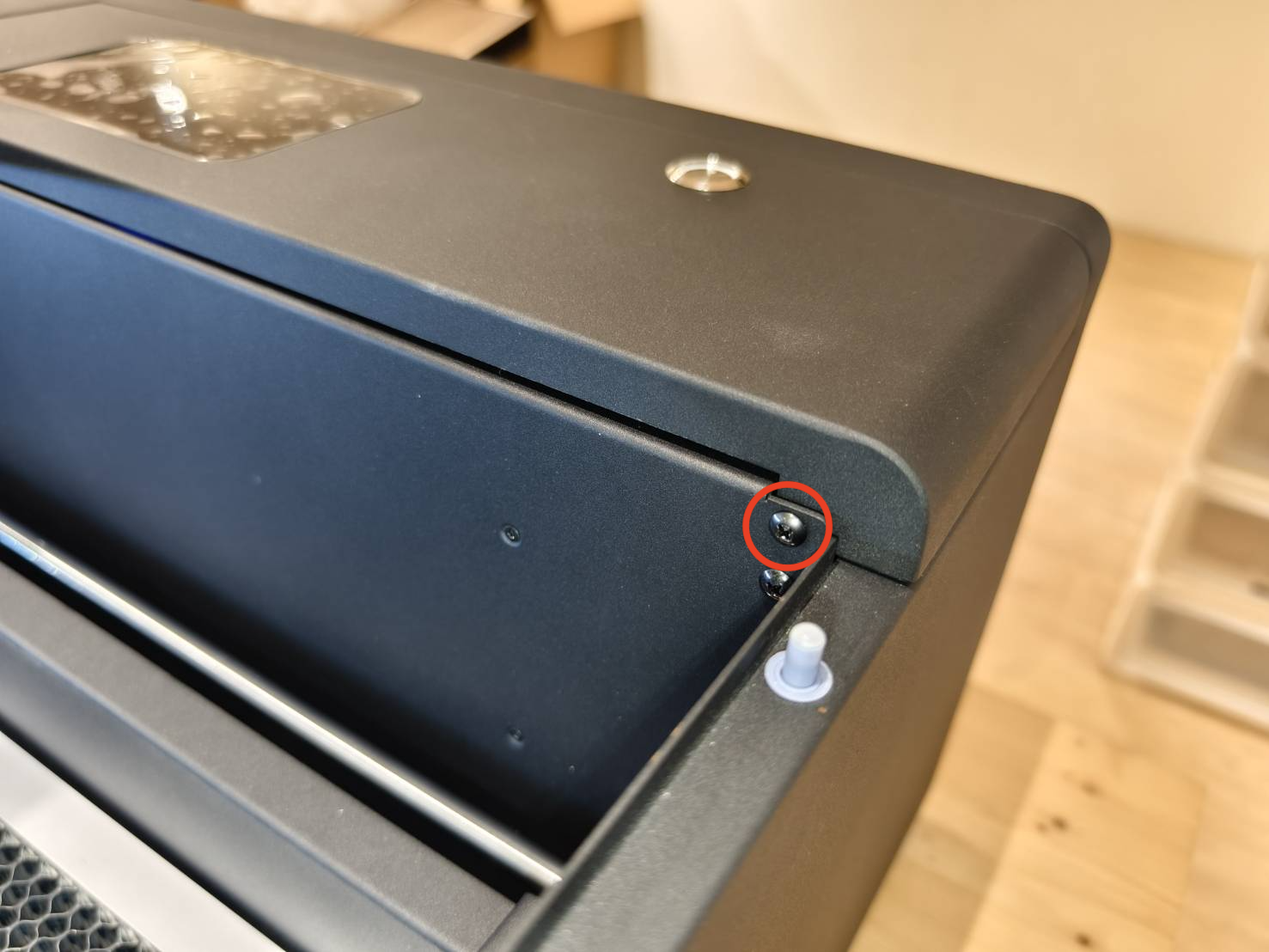

プラスドライバーを使用してカバーを取り外します。
手順 2
レーザーヘッド側のカメラケーブルを取り外します。
手順 3
新しいカメラケーブルをレーザーヘッド側のカメラモジュールとメインボード側のUSB-Aポートに接続してテストします。
注意:
テスト中に画像が表示されない場合は、機器を再起動して再度テストを行ってください。
再起動後も画像が表示されない場合は、 カスタマーサポート.
手順 4
外部テスト後、新しいカメラケーブルを機器から取り外します。
手順 5
機器の電源を切り、電源コードを抜きます。
手順 6
レーザーヘッド側のケーブルタイを切断し、古いカメラケーブルを取り外します。
手順 7

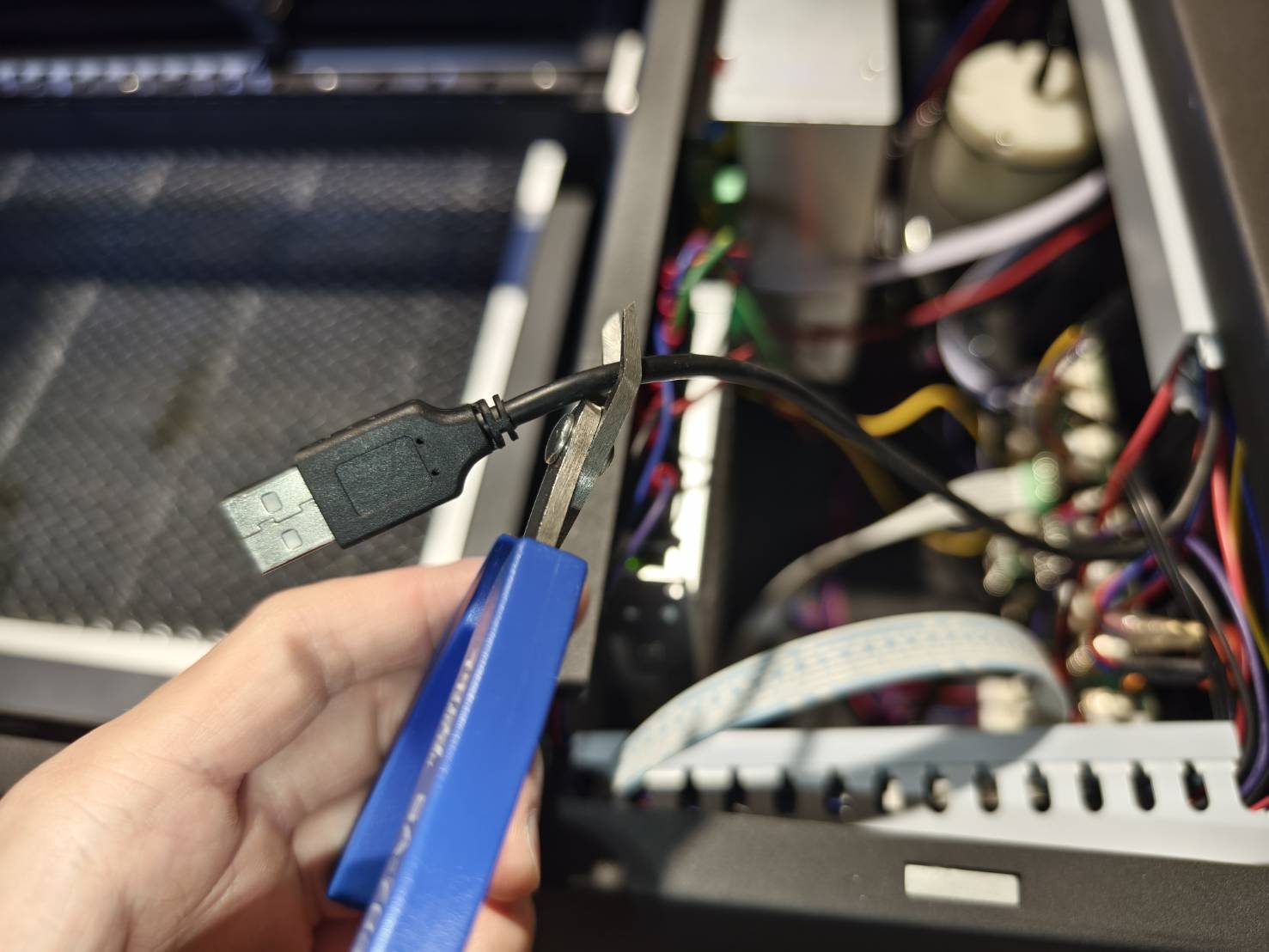

古いカメラケーブルのUSB-Aコネクタを切断します。
手順 8

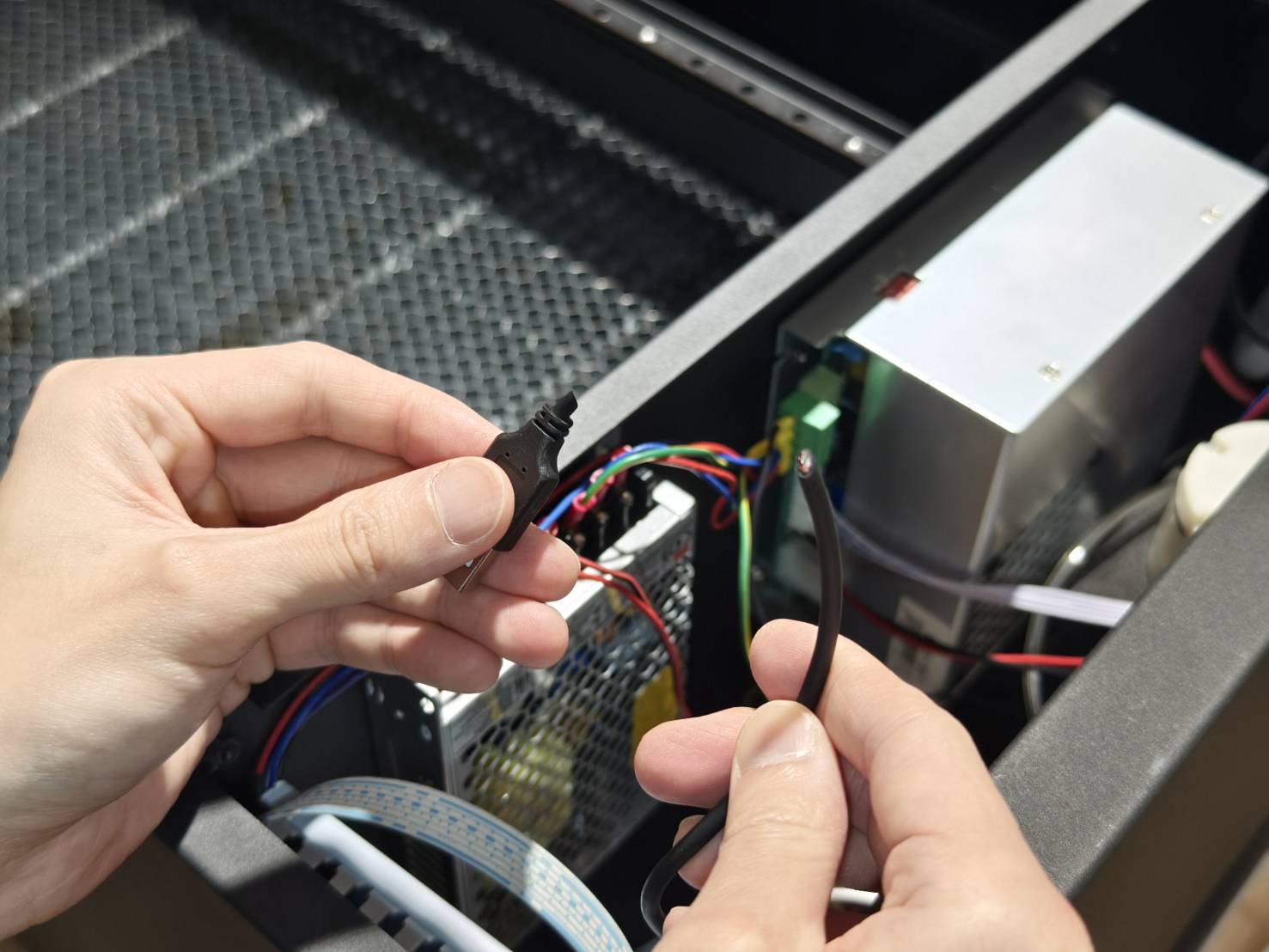

テープを使用して、新しいカメラケーブルを古いカメラケーブルに接続します。
接続後、十分な強度があることを確認するためにテストしてください。
手順 9
青色のケーブルボックスを通してカメラケーブルを引き出します。
手順 10
- 背面の黒色ケーブルボックスを通してケーブルを引き出します。
- USB-A部分をマザーボードに接続できるよう、適切な長さを残してください。
手順 11
左側(Y軸)のプラスチックチェーンからケーブルを引き出します。プラスチックチェーンはマイナスドライバーで開けることができます。
ステップ12
作業エリア(X軸)のプラスチックチェーンからケーブルを引き出します。
プラスチックチェーンはマイナスドライバーで開けることができますが、動画のように最初のものは閉じたままにしてください。
ステップ13
テープを剥がして新旧のケーブルを分離します。古いケーブルは廃棄してください。
ステップ14

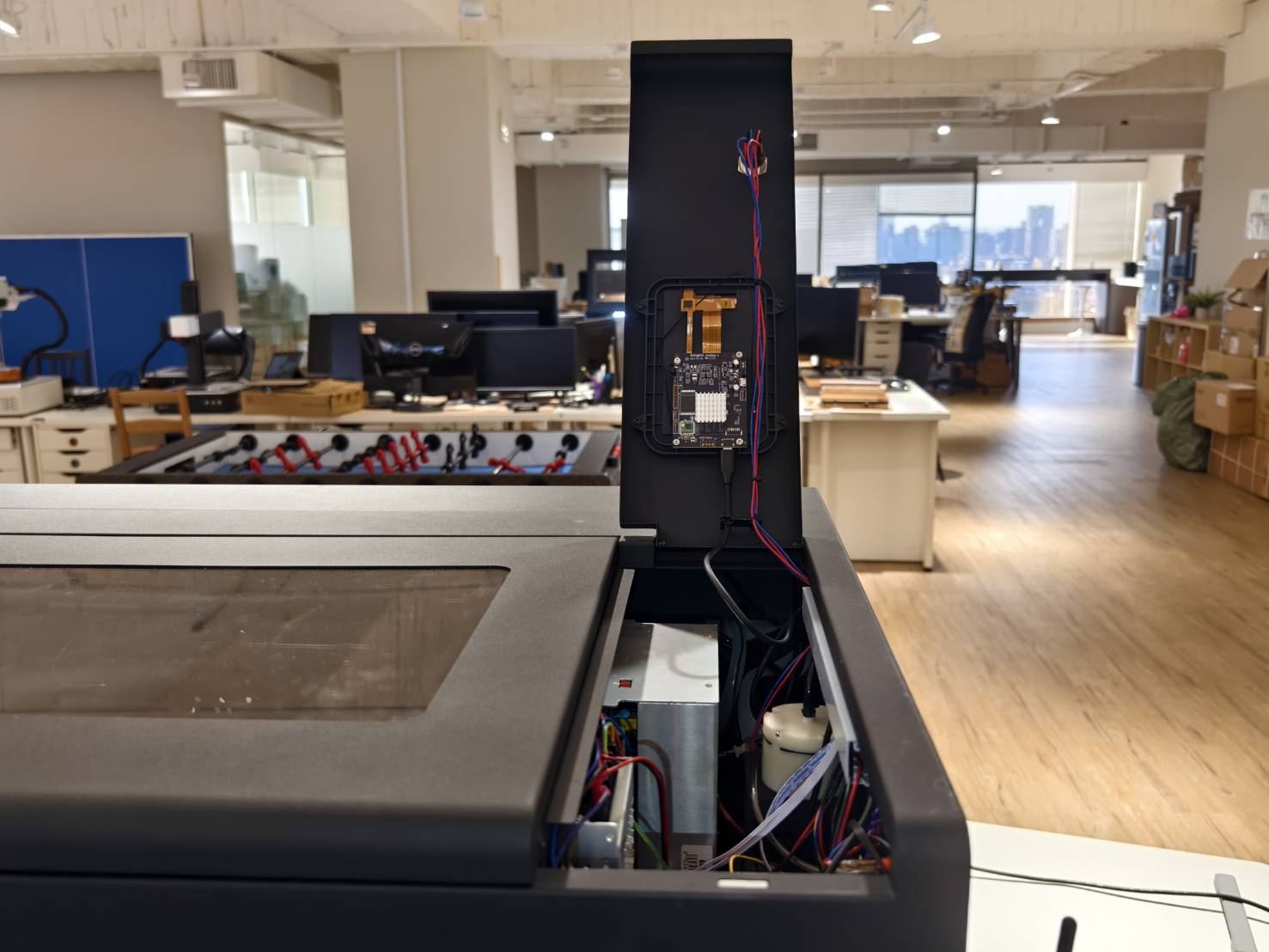

ケーブルを整理し、レーザーヘッド側のカメラモジュール基板に接続します。
USBケーブルをメインボードに接続します。
ステップ15
左側のプラスチックチェーンが確実に閉じられていることを確認してください。
ステップ16
サイドカバーを閉じ、ネジを締めてください。
