Beambox II & HEXA RF - オートフォーカスプローブ＆ケーブルの交換

工具

ステップ 1

機器の電源を切り、電源コードを抜いてください。

ステップ 2

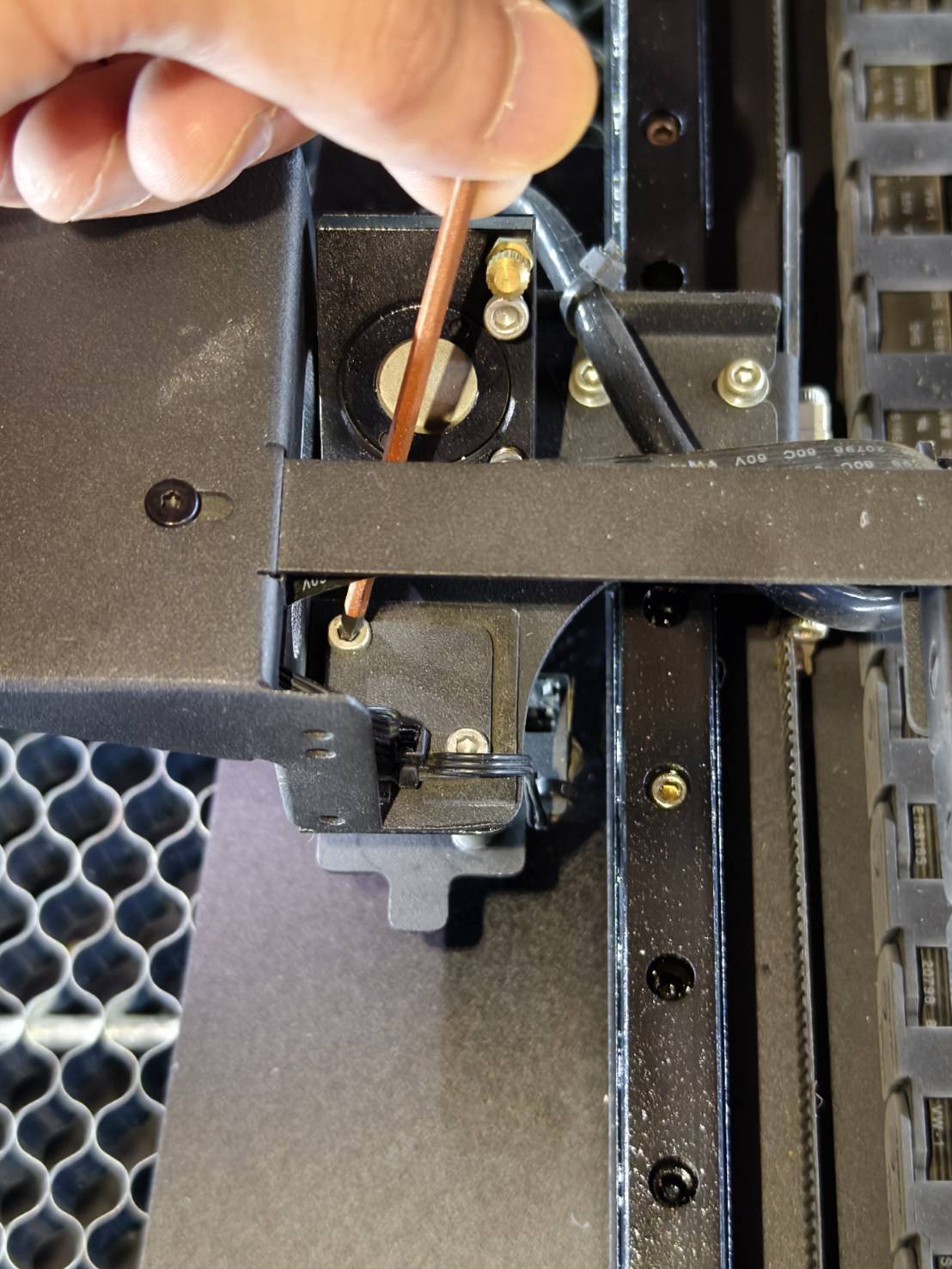

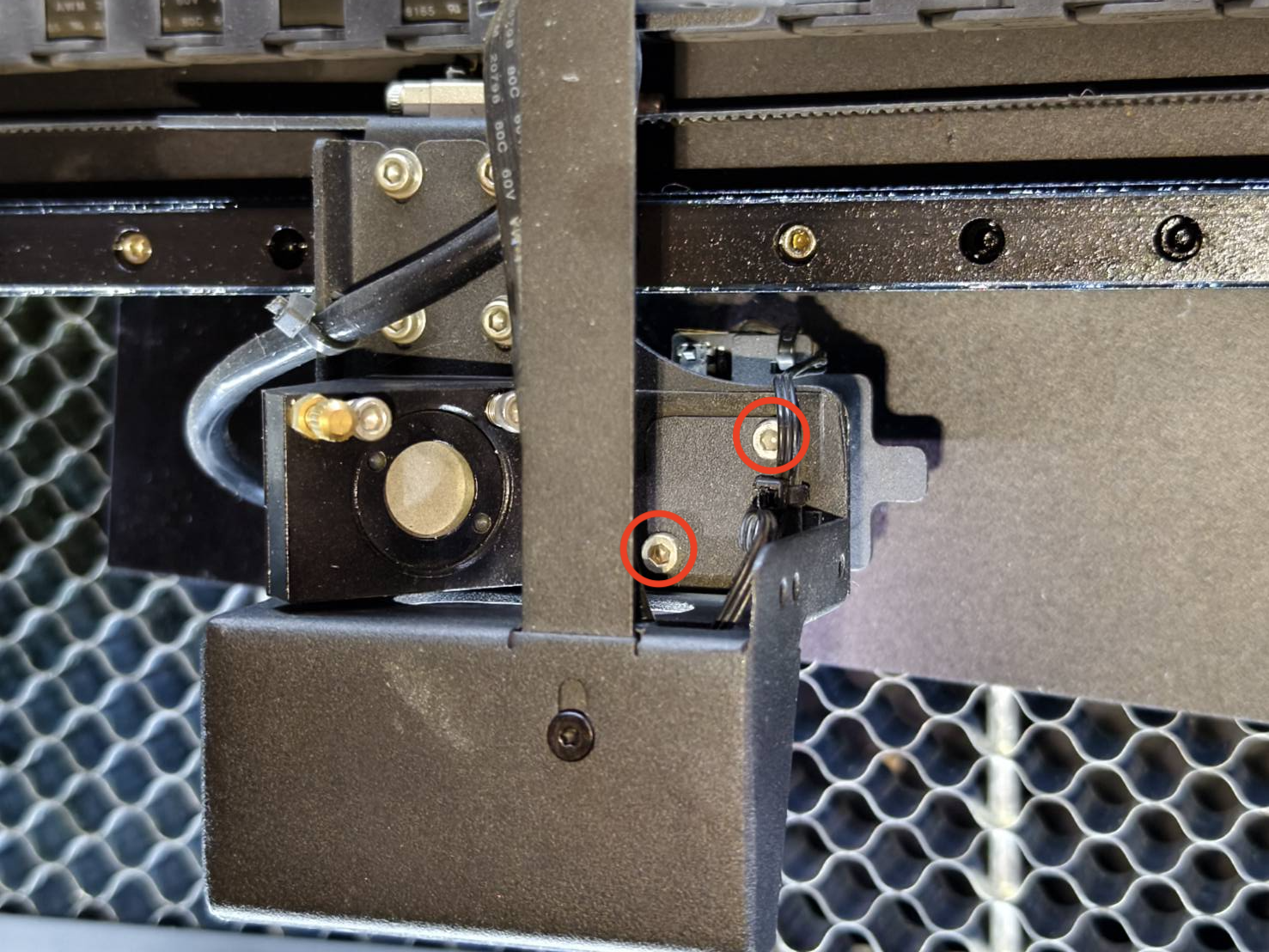

• ドアカバーを開けて、これらのネジを外します。（2.5mm六角 x 2個）

Beambox II	HEXA RF

• オートフォーカスセンサーアセンブリをシステムから取り外すことができます。
  後で使用するため、ネジは確実に保管してください。


ステップ 3

基板上のケーブルを取り外します。

注意: 自動焦点プローブのみを交換する場合は、 ステップ 5.


ステップ 4

ケーブルタイがある場合は、切り取ってください。

ステップ 5

基板上のケーブルを外してください。

ステップ 6

ネジを外し、ボードとプローブを取り外してください。

注意：ケーブルのみを交換する場合は、直接 ステップ9.

ステップ7

新しいボードとプローブを取り付けてください。
以下の写真を参照し、順序と向きが正しいことを確認してください。

• スティックはカバー内に配置します。


• プローブとカバーは、このようにボードに取り付けます。




• アセンブリをプレートに固定します。



ステップ8

プローブが正しく取り付けられているか確認してください。
指でプローブを押してください。動画のように、プローブが自動的に押し上がるはずです。
（プローブが押し上がらない場合は、やり直してください） ステップ7.)

ステップ9

ケーブルを再接続するか、新しいケーブルを接続してください。

ステップ10

オートフォーカスセンサーアセンブリの2本のシャフトを、レーザーヘッドアセンブリの下にある開口部に挿入します。（ハンドルが右側にあることを確認してください）

ステップ11

ステップ12

オートフォーカスセンサーアセンブリを上部プレートで固定します。

オートフォーカスセンサーアセンブリをトッププレートで固定します。
