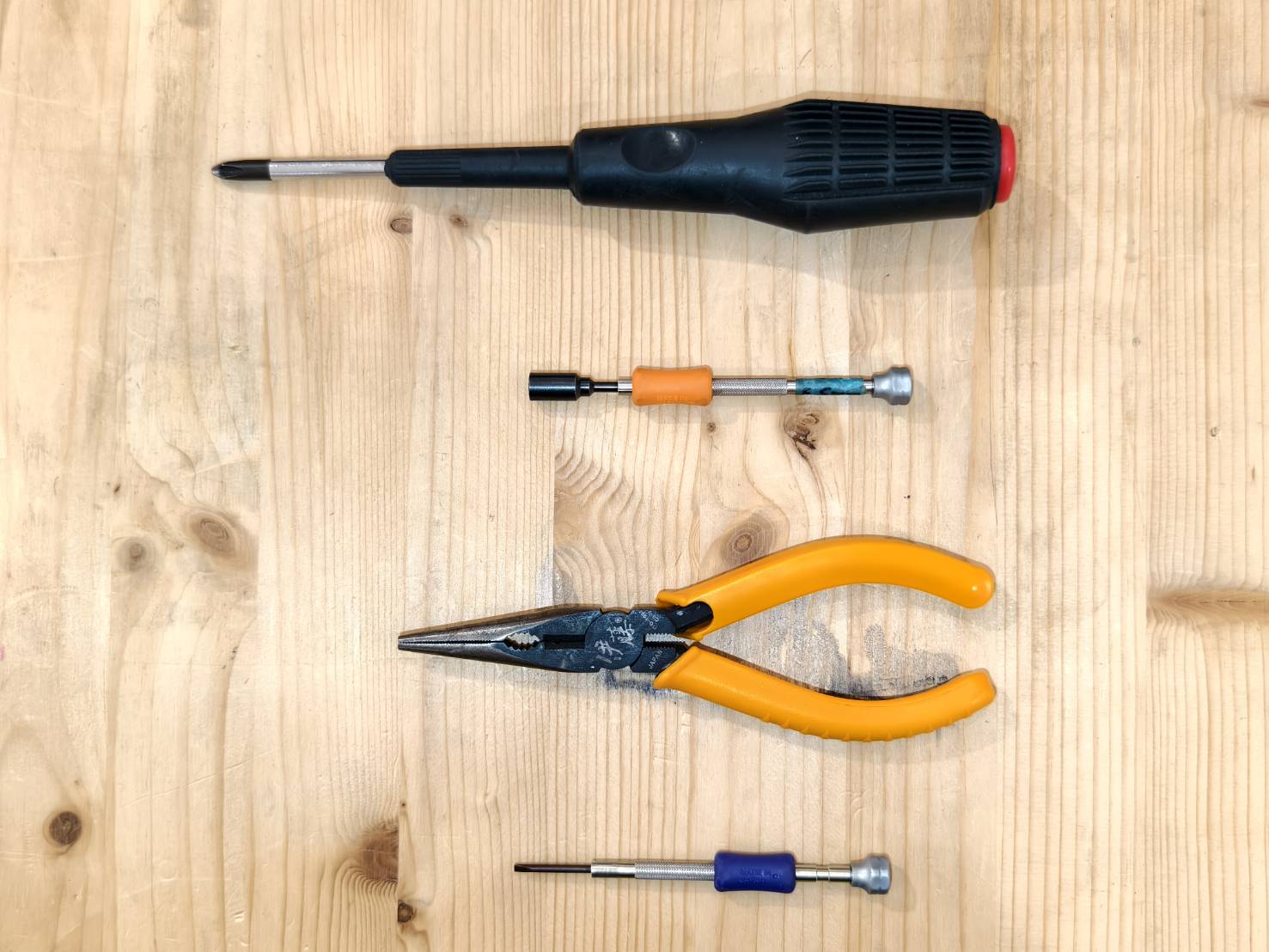

工具
| 1 |
プラスドライバー |
| 2 |
5.5mmソケットドライバー/レンチ(小) |
| 3 |
ペンチ |
| 4 |
マイナスドライバー(小) |
| 5 |
懐中電灯(任意) |
ステップ1

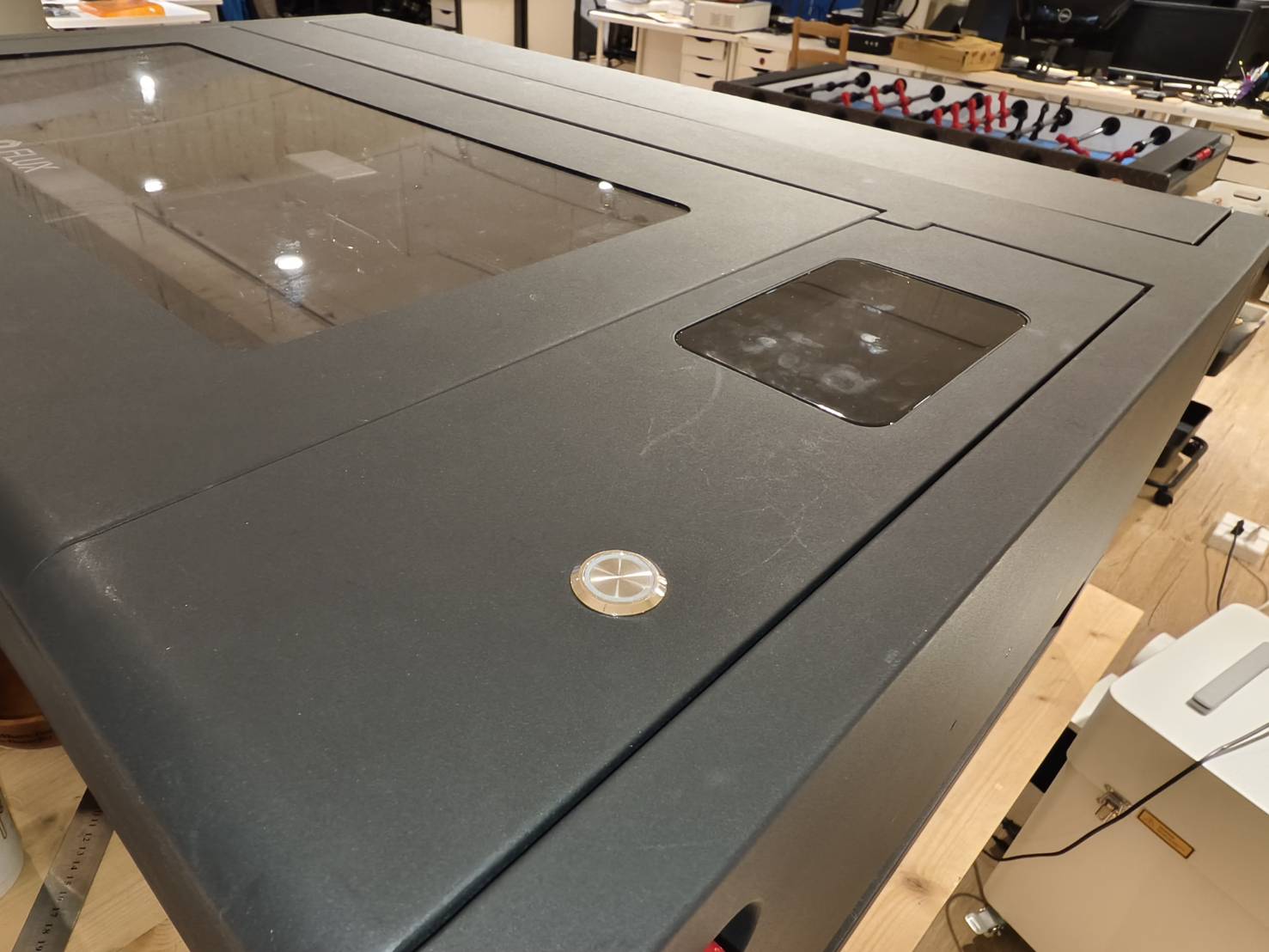

本体の電源を切り、電源コードを抜いてください。
ステップ2

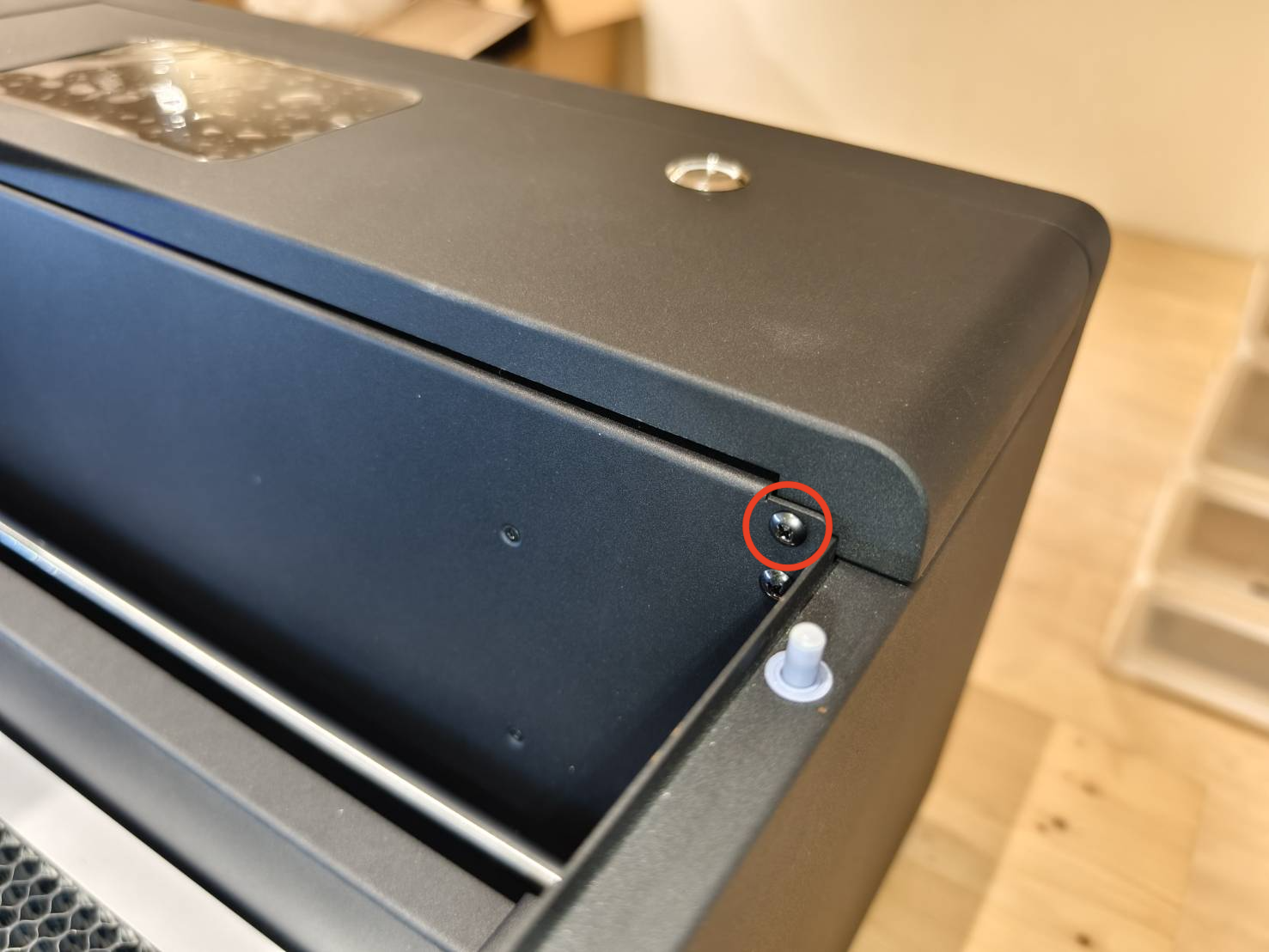

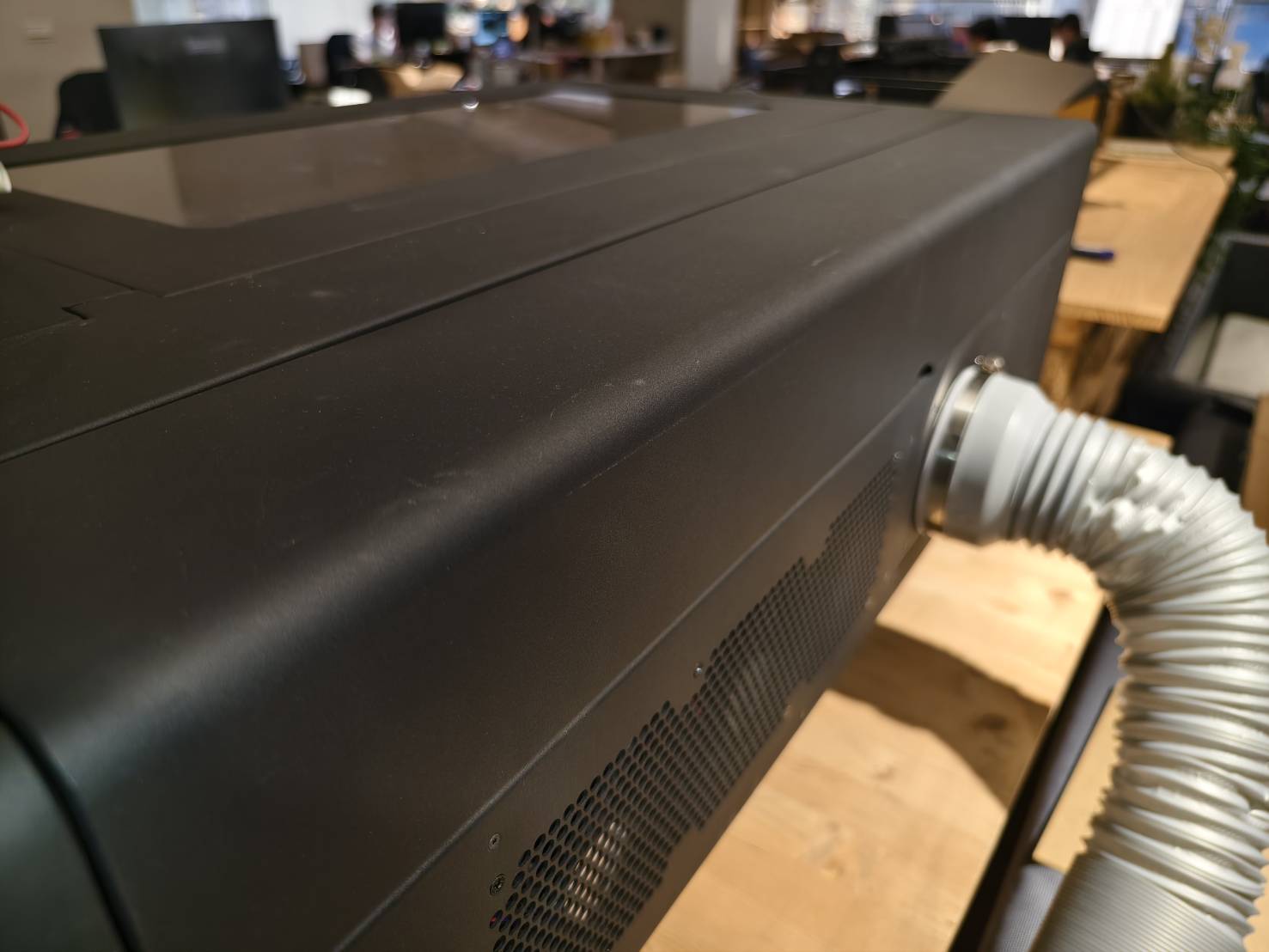

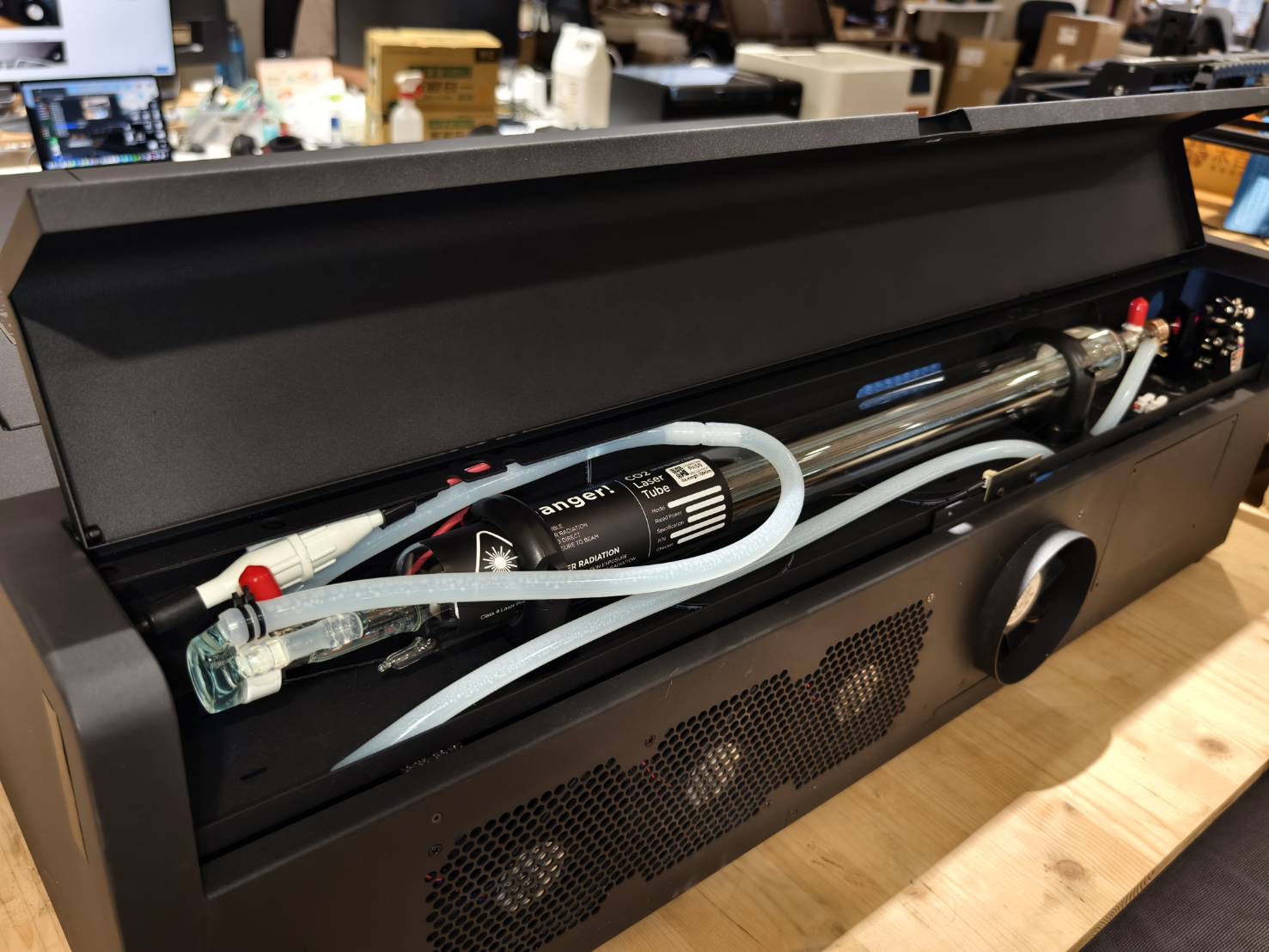

ドライバーを使用して本体背面のネジを外し、背面カバーを開けてください。
ステップ3

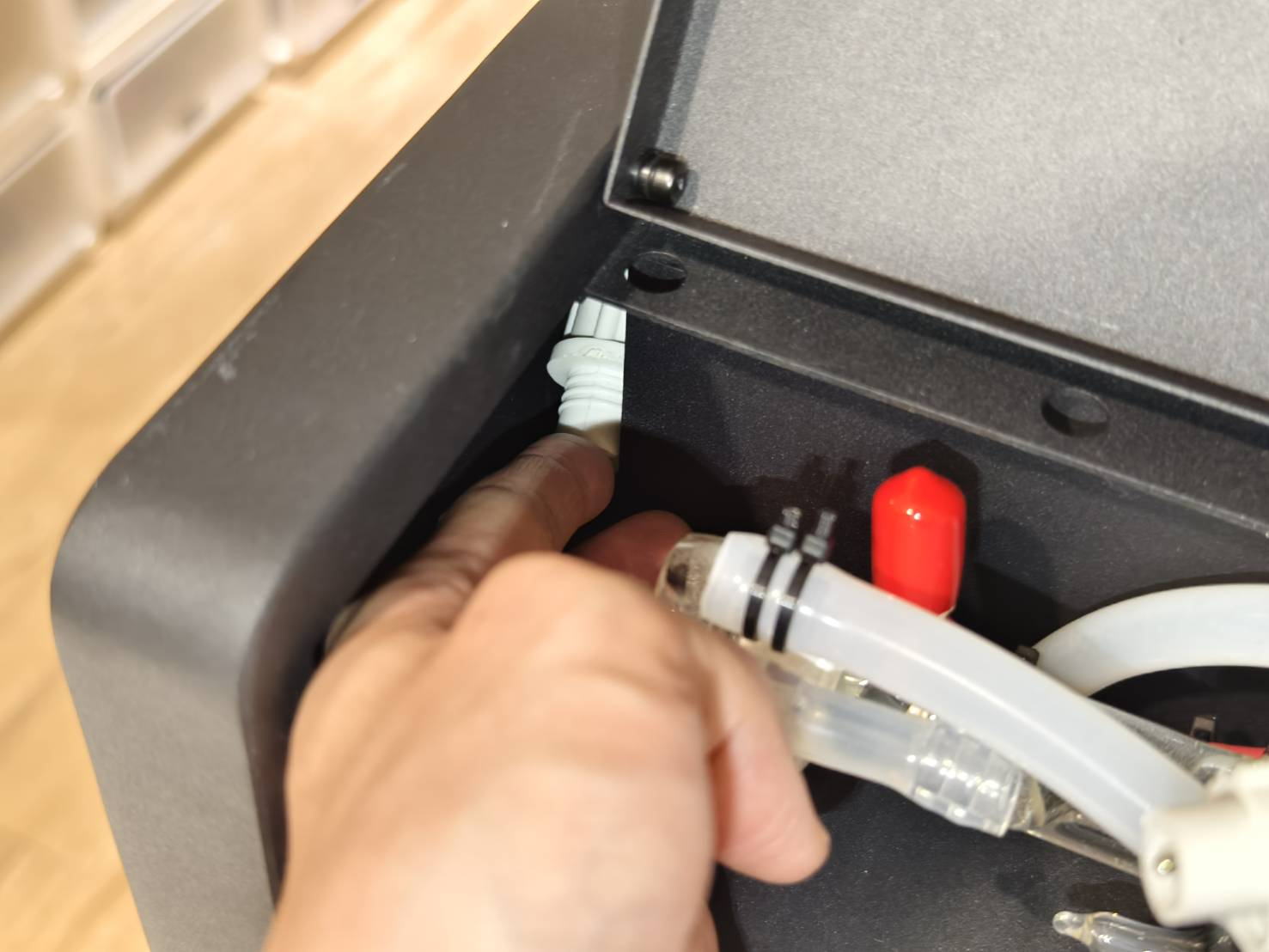

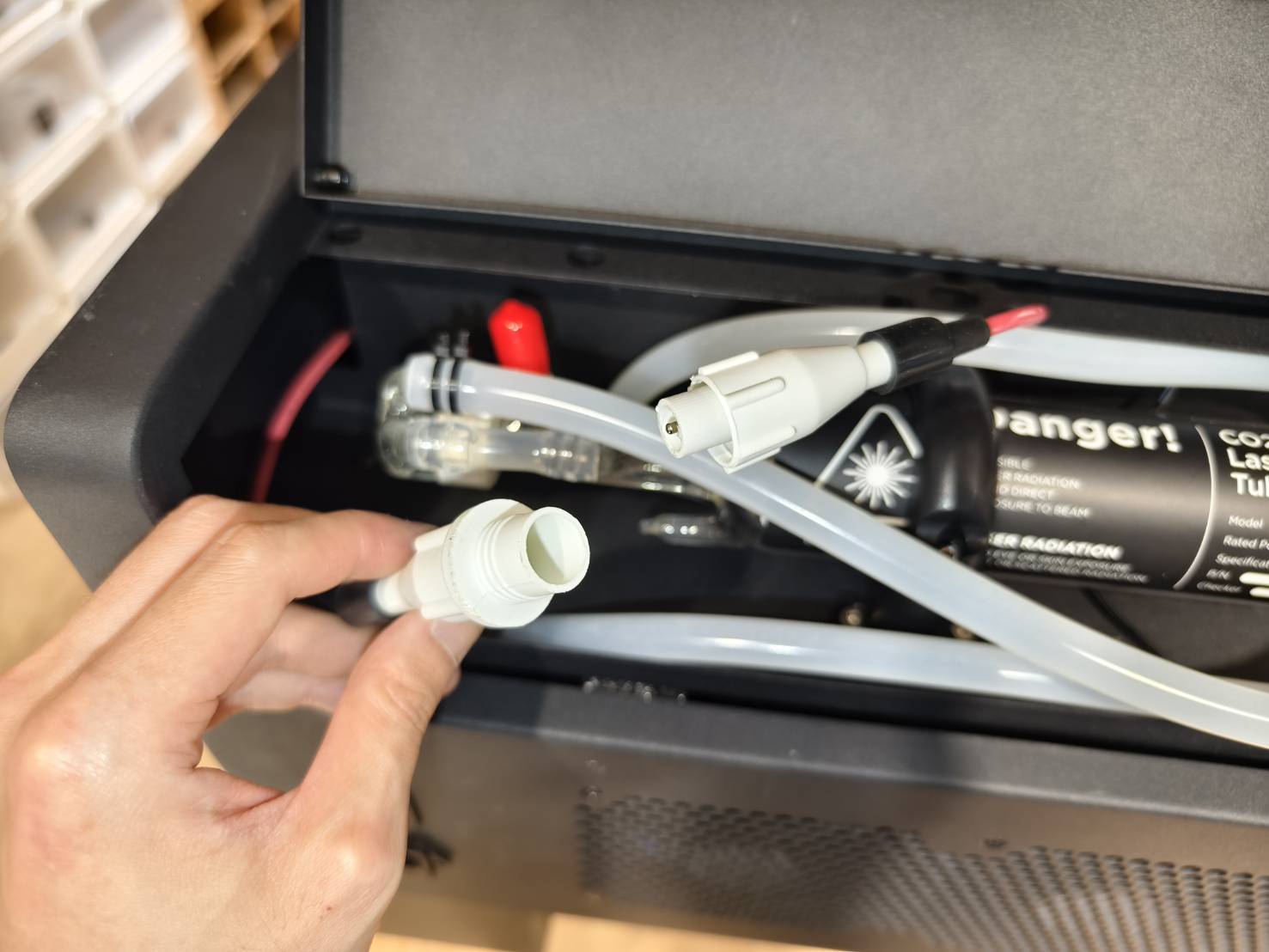

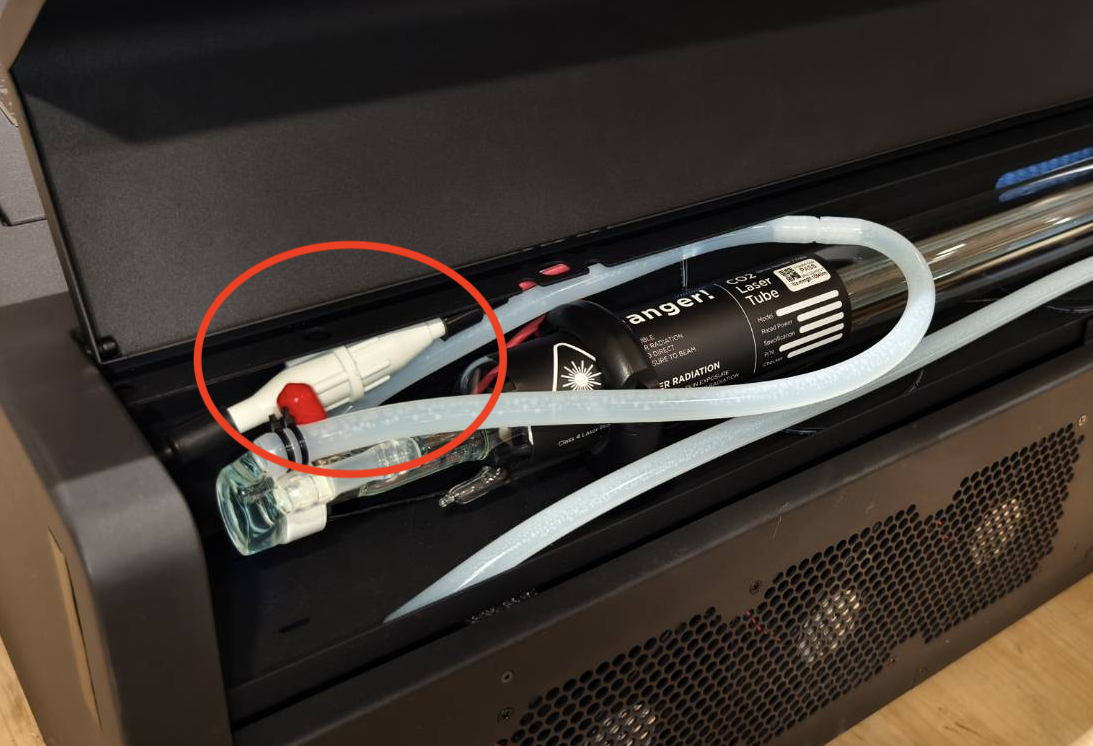

- レーザーチューブとレーザー電源ユニットのケーブルを取り外してください。
- レーザー電源ユニットのワイヤーを穴に通してください。
- 背面カバーを閉じてください。
ステップ4

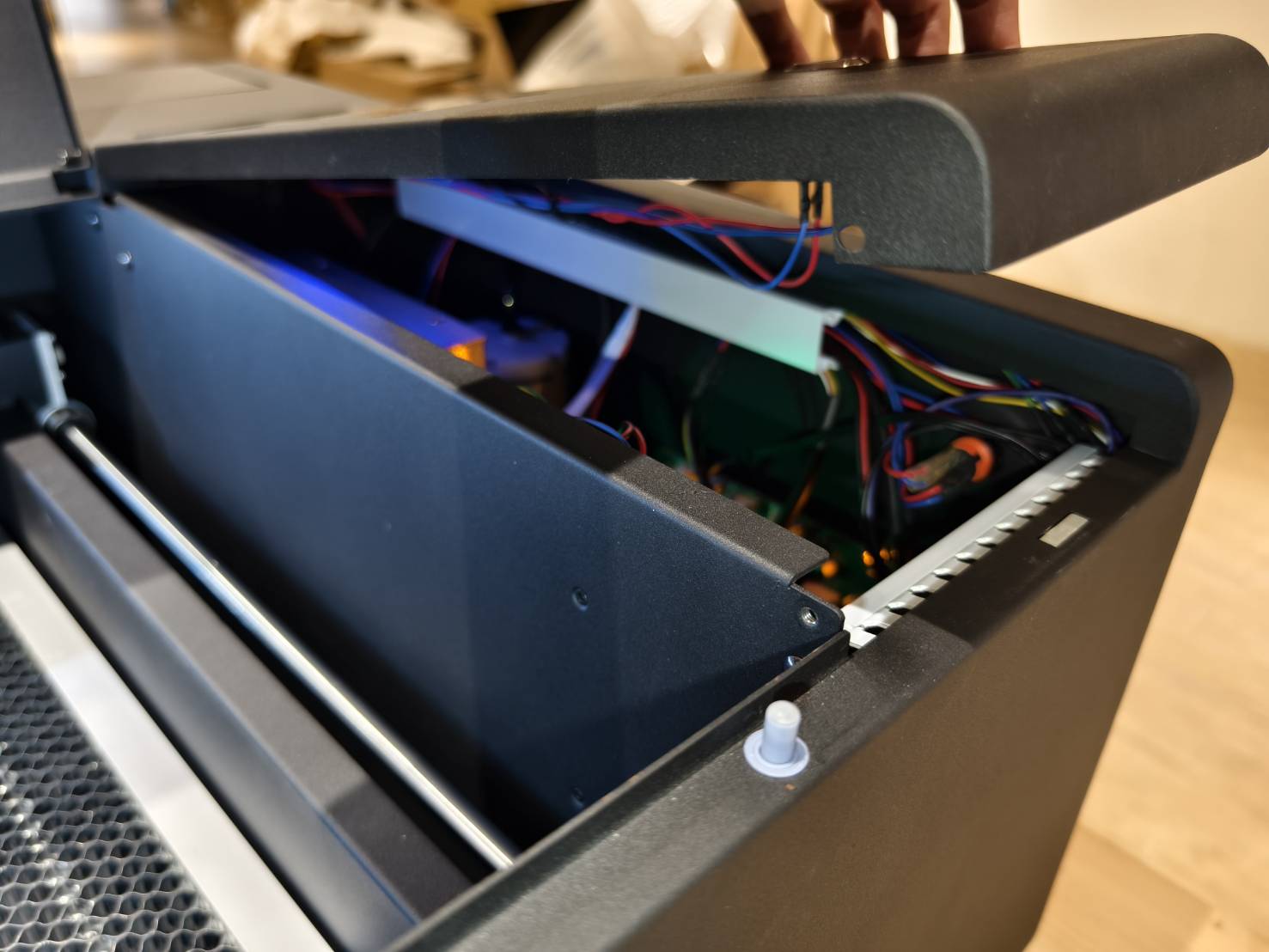

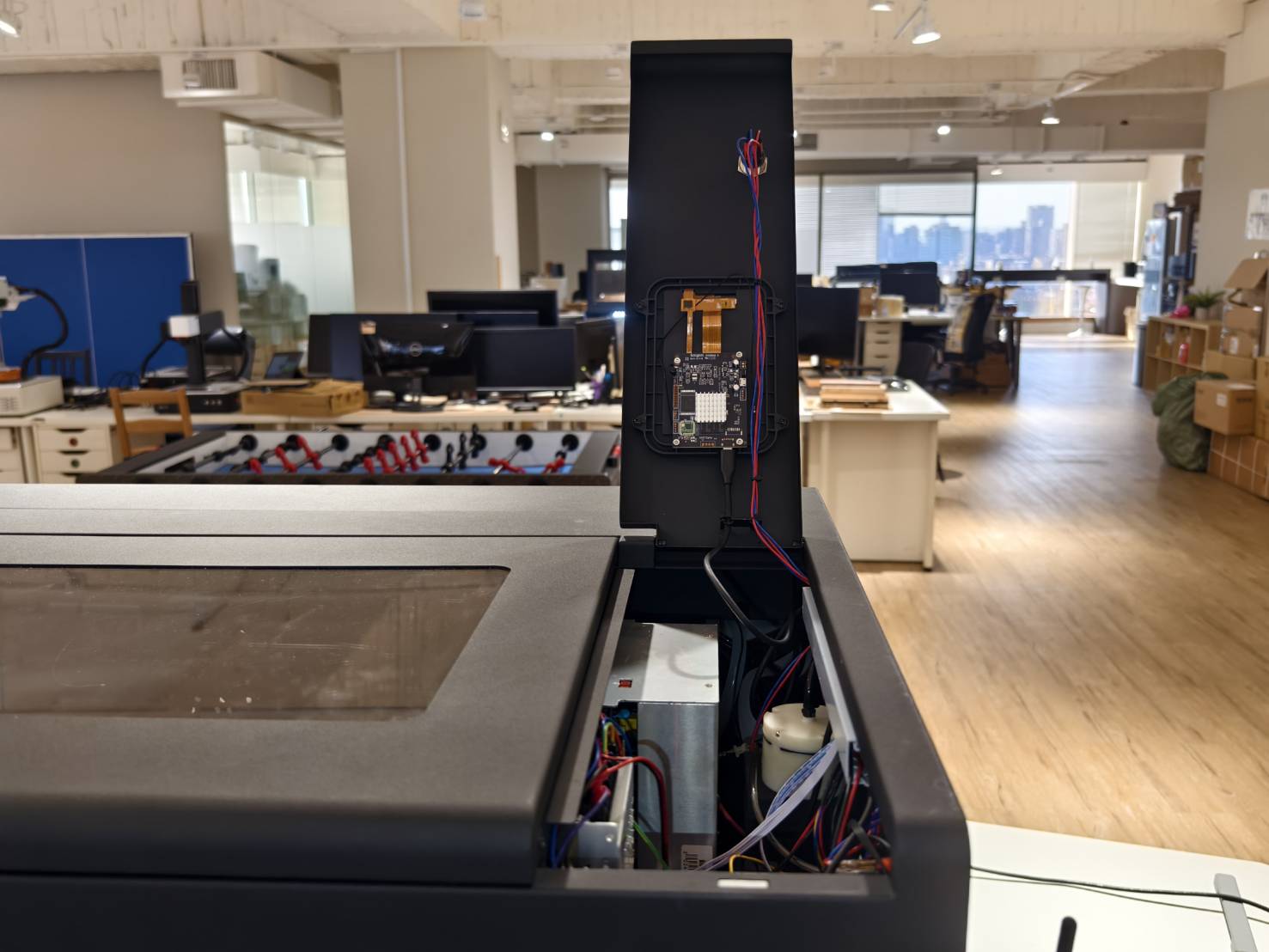

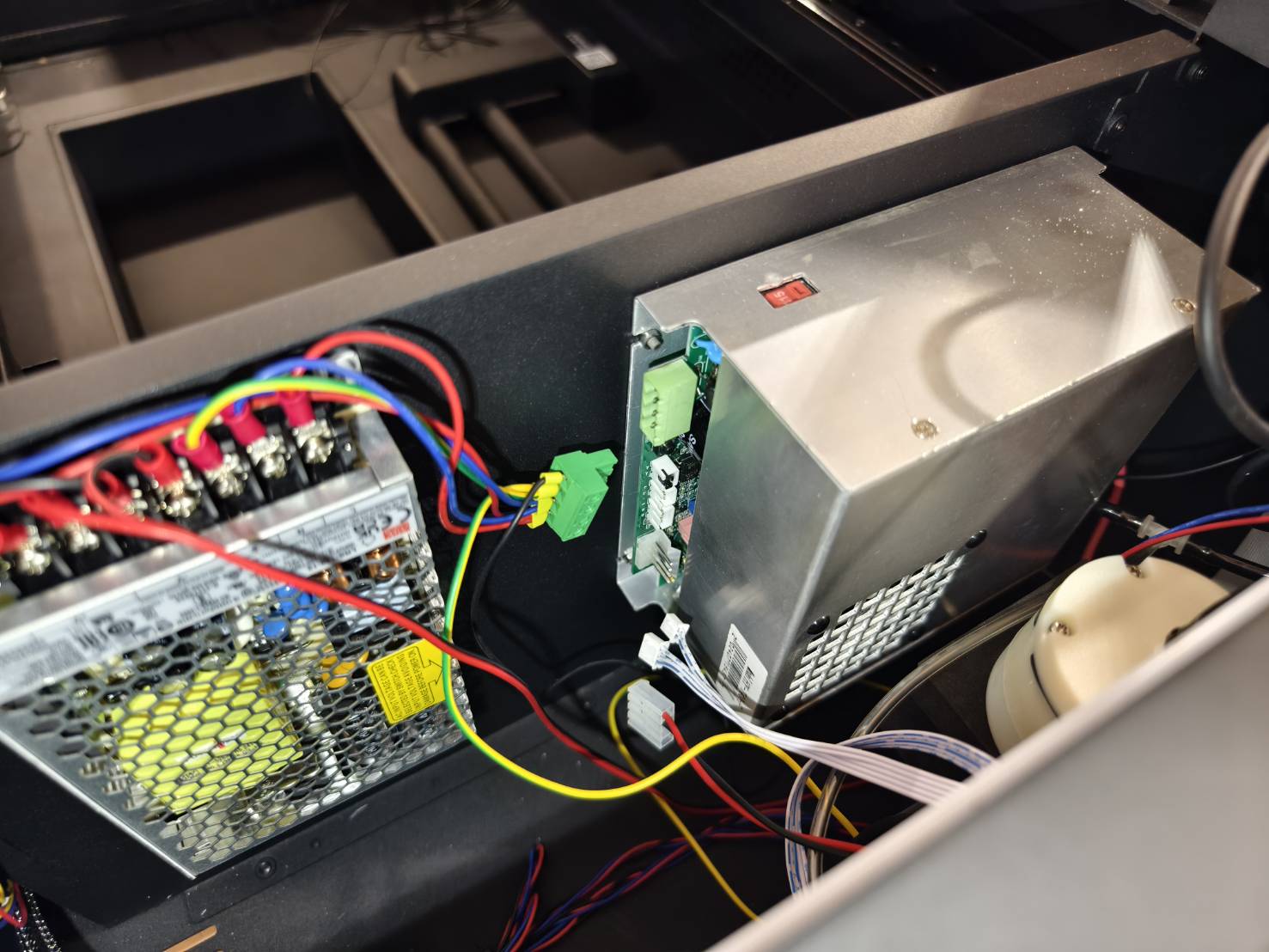

サイドカバーを開けて、機械の内部を確認してください。
-
プラスドライバーを使用してカバーを開けてください。
ステップ5

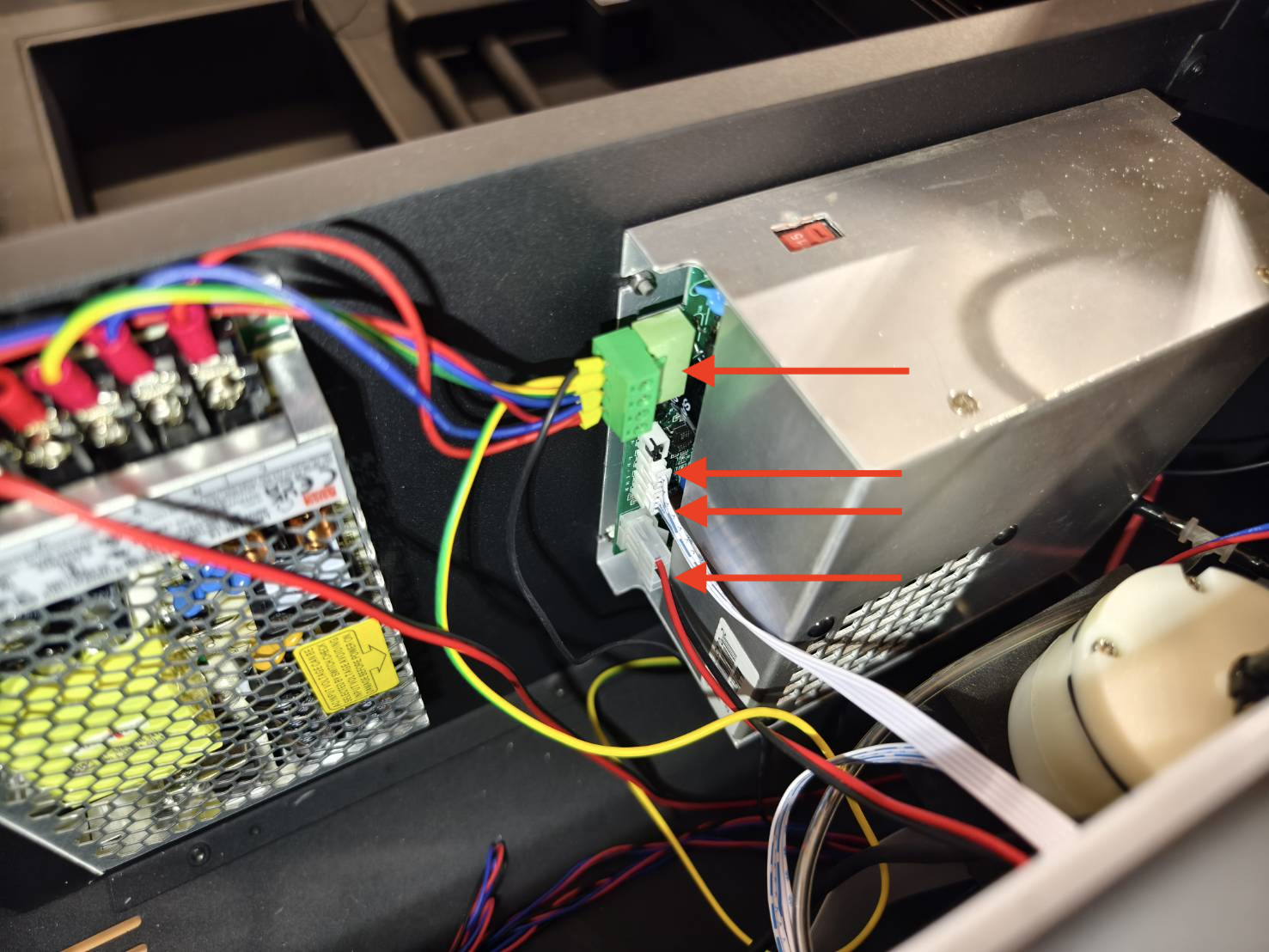

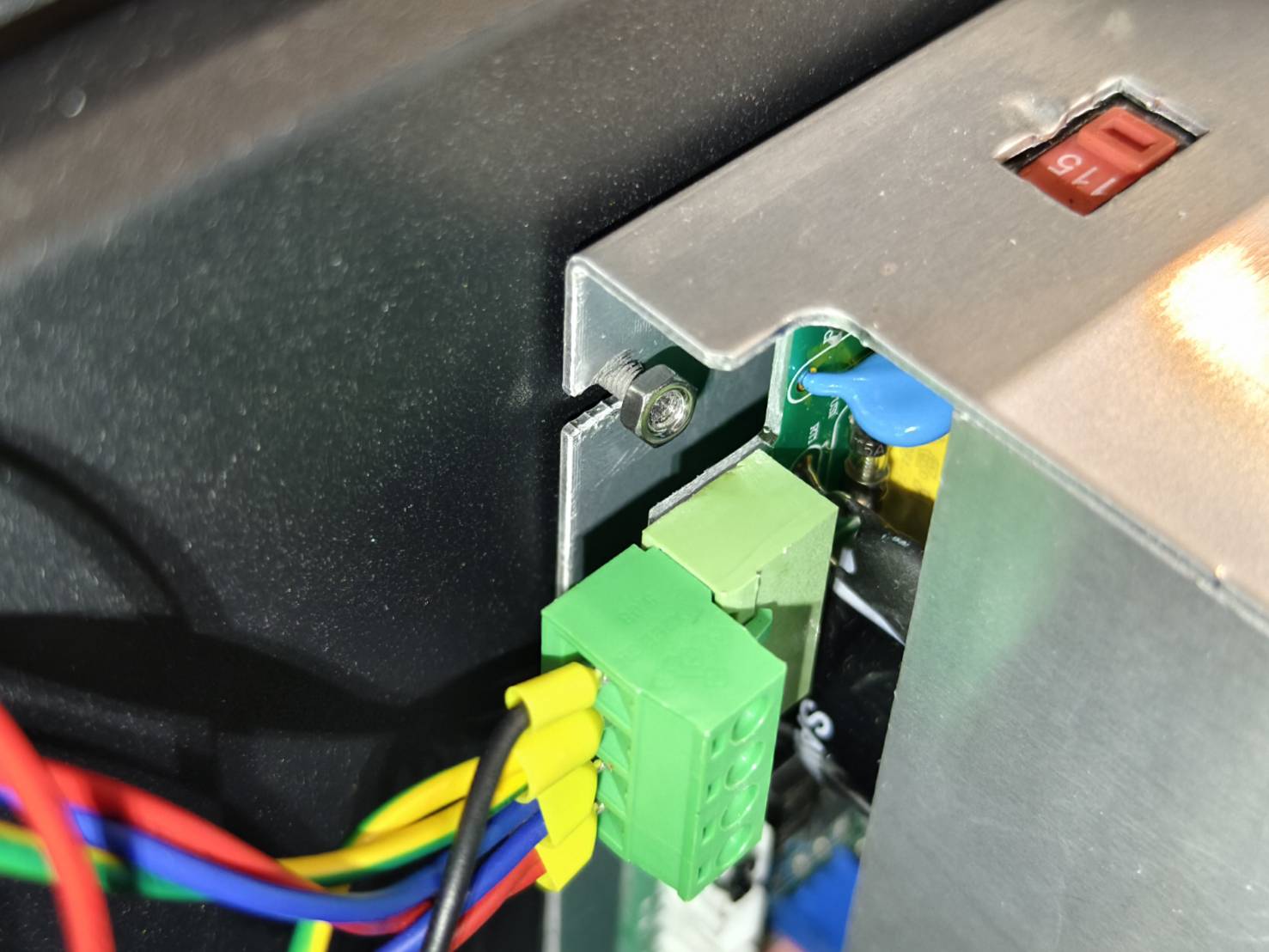

ケーブルを外してください。
ステップ6

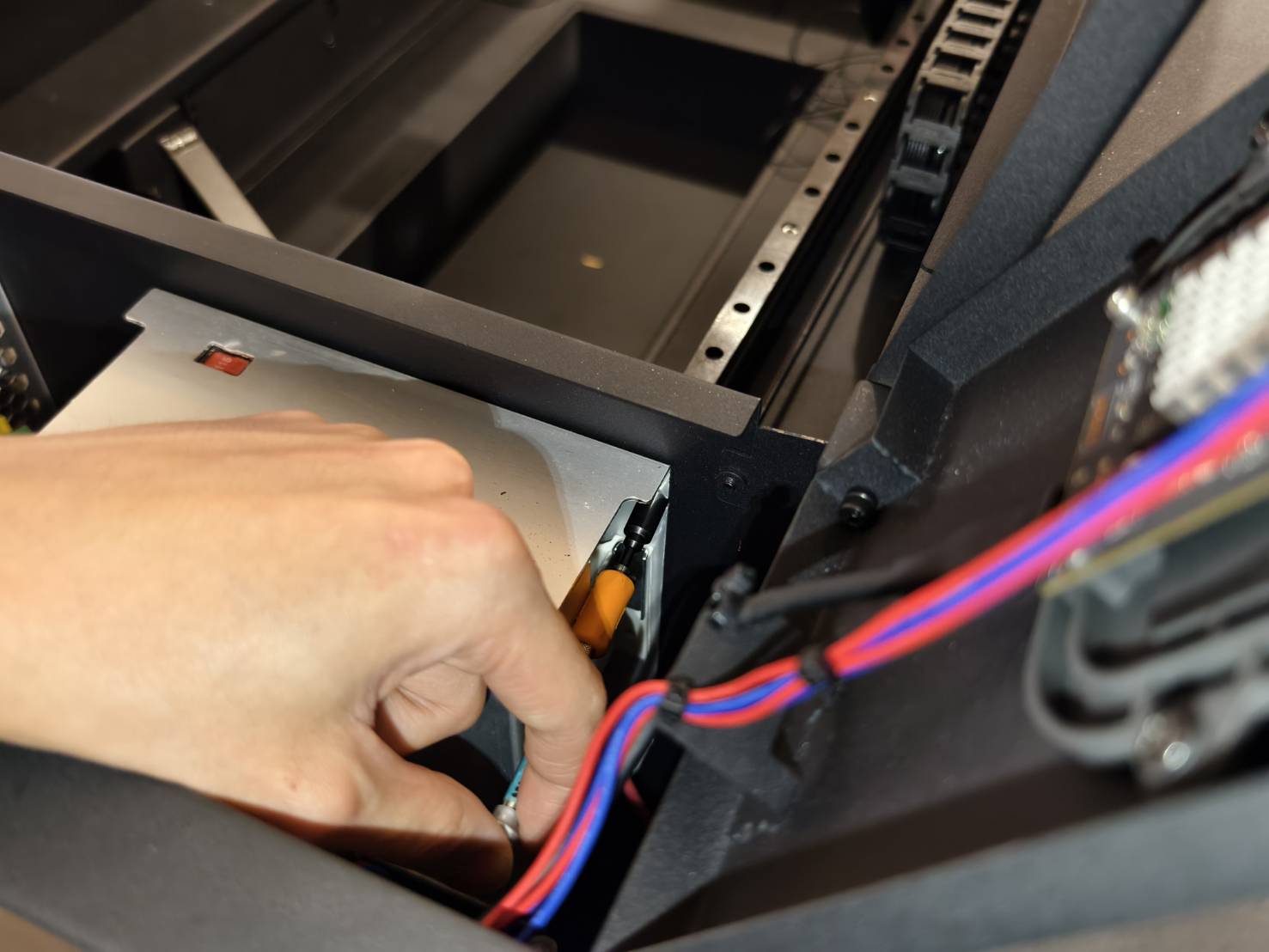

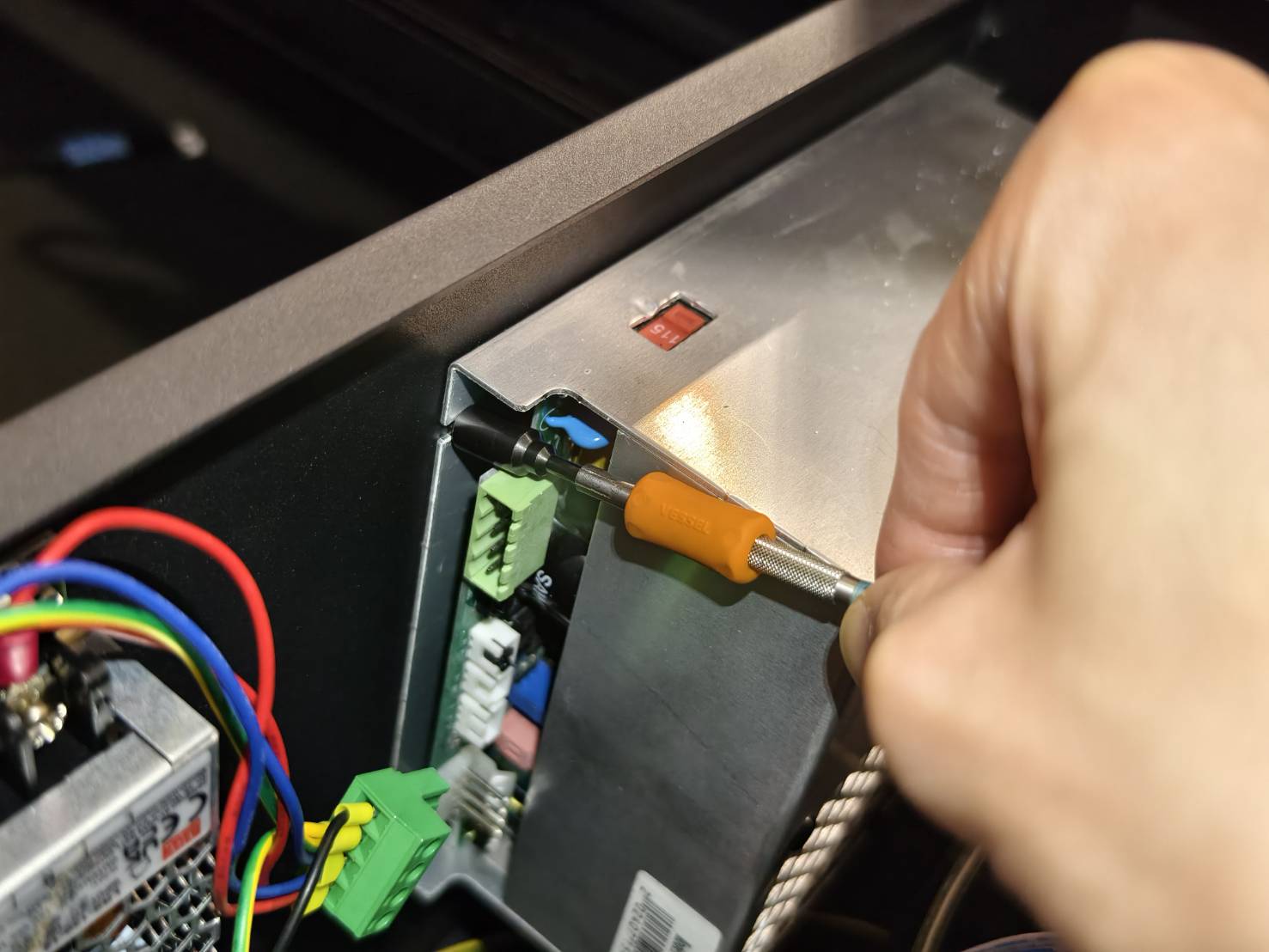

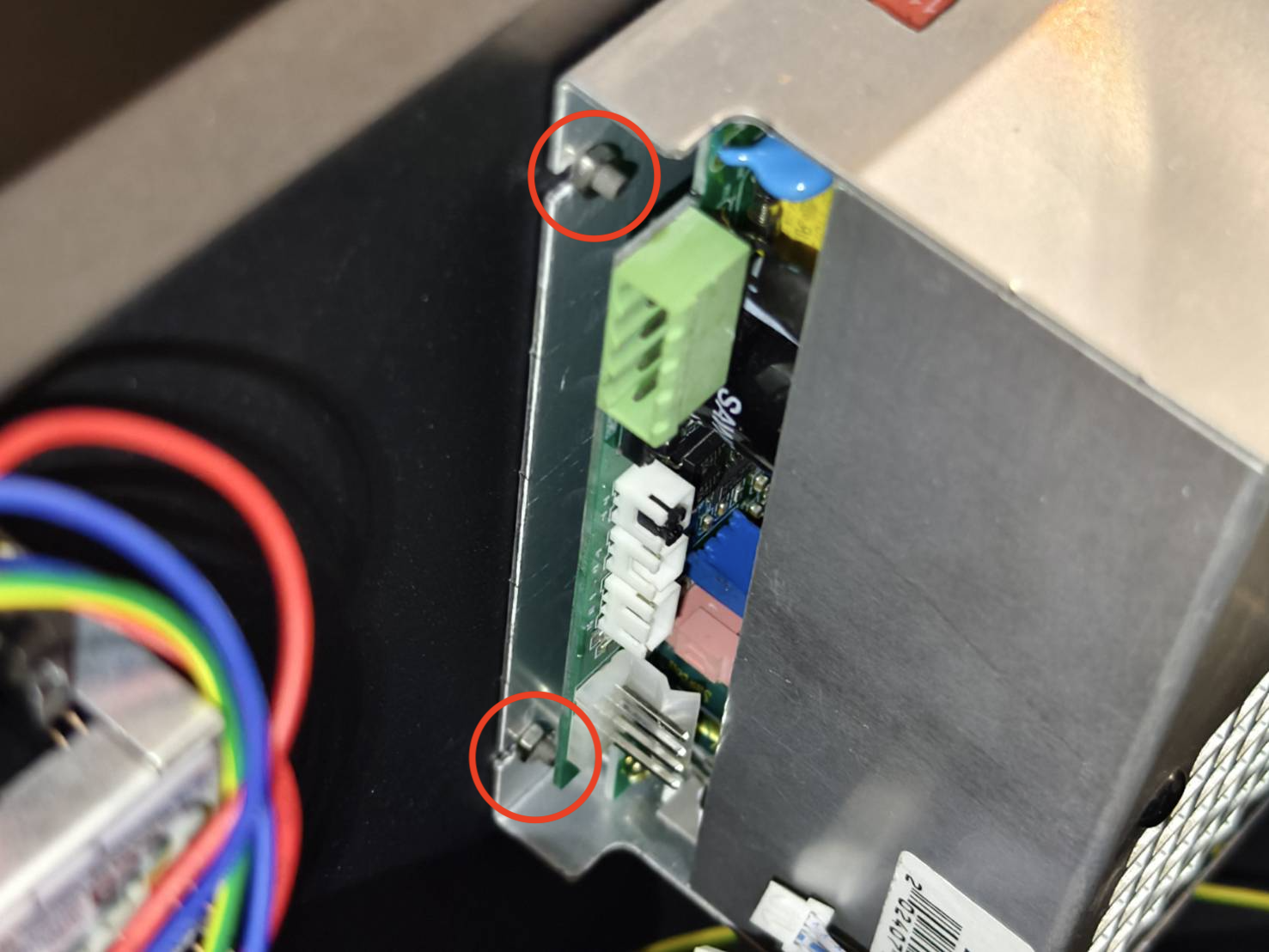

5.5mmのソケットレンチまたはスパナを使用して2つのナットを取り外し、後で使用するために安全に保管してください。
ステップ7

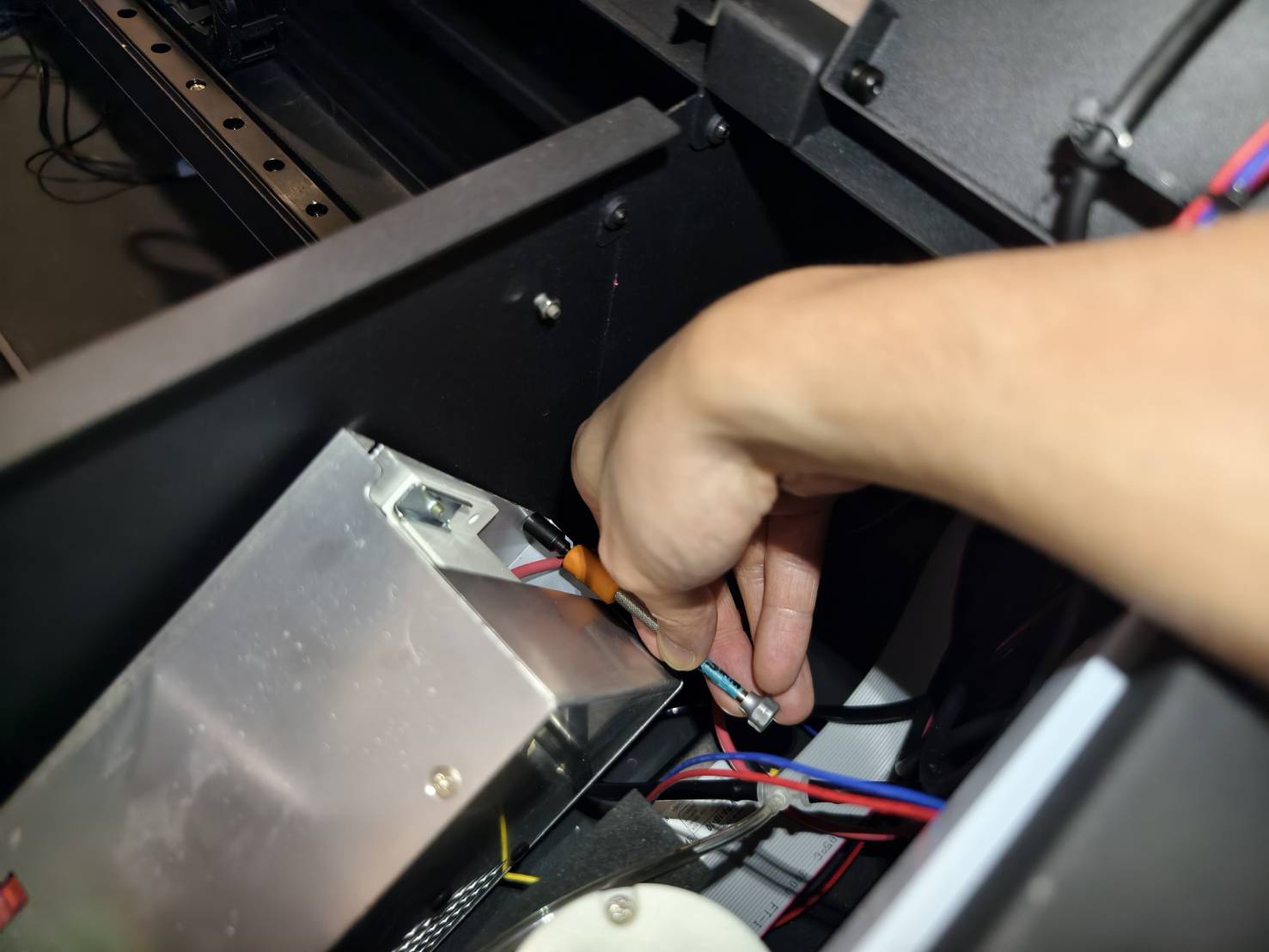

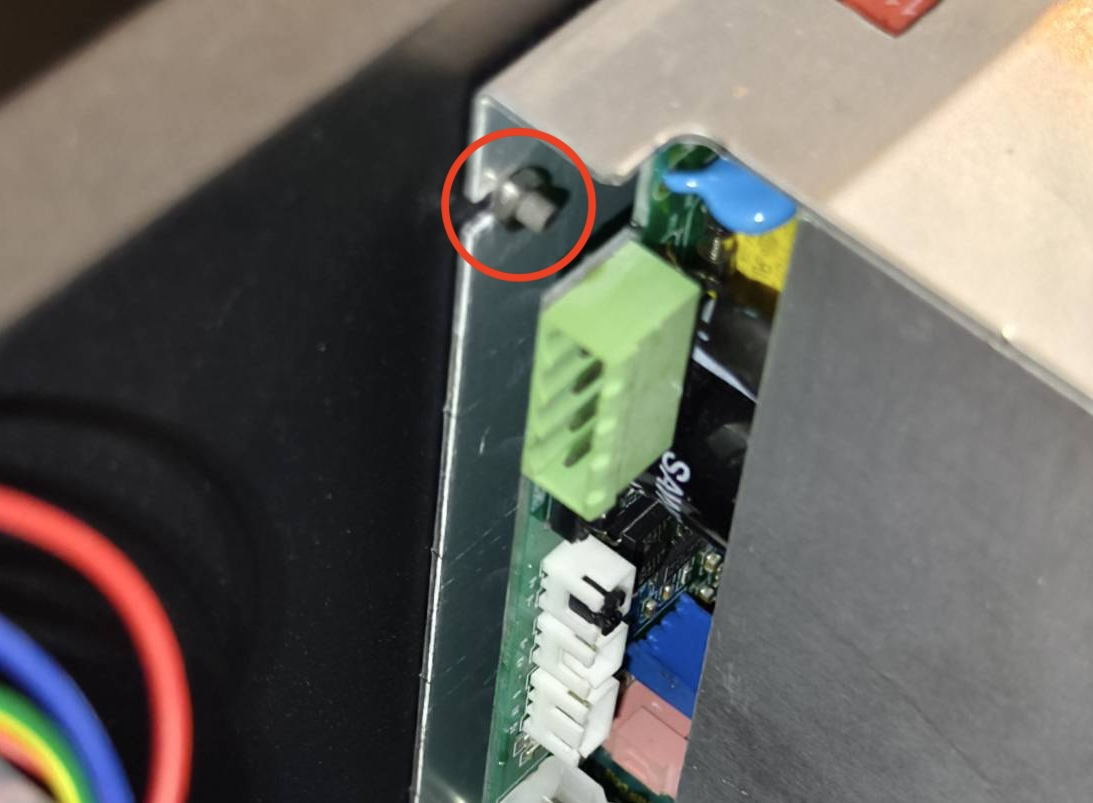

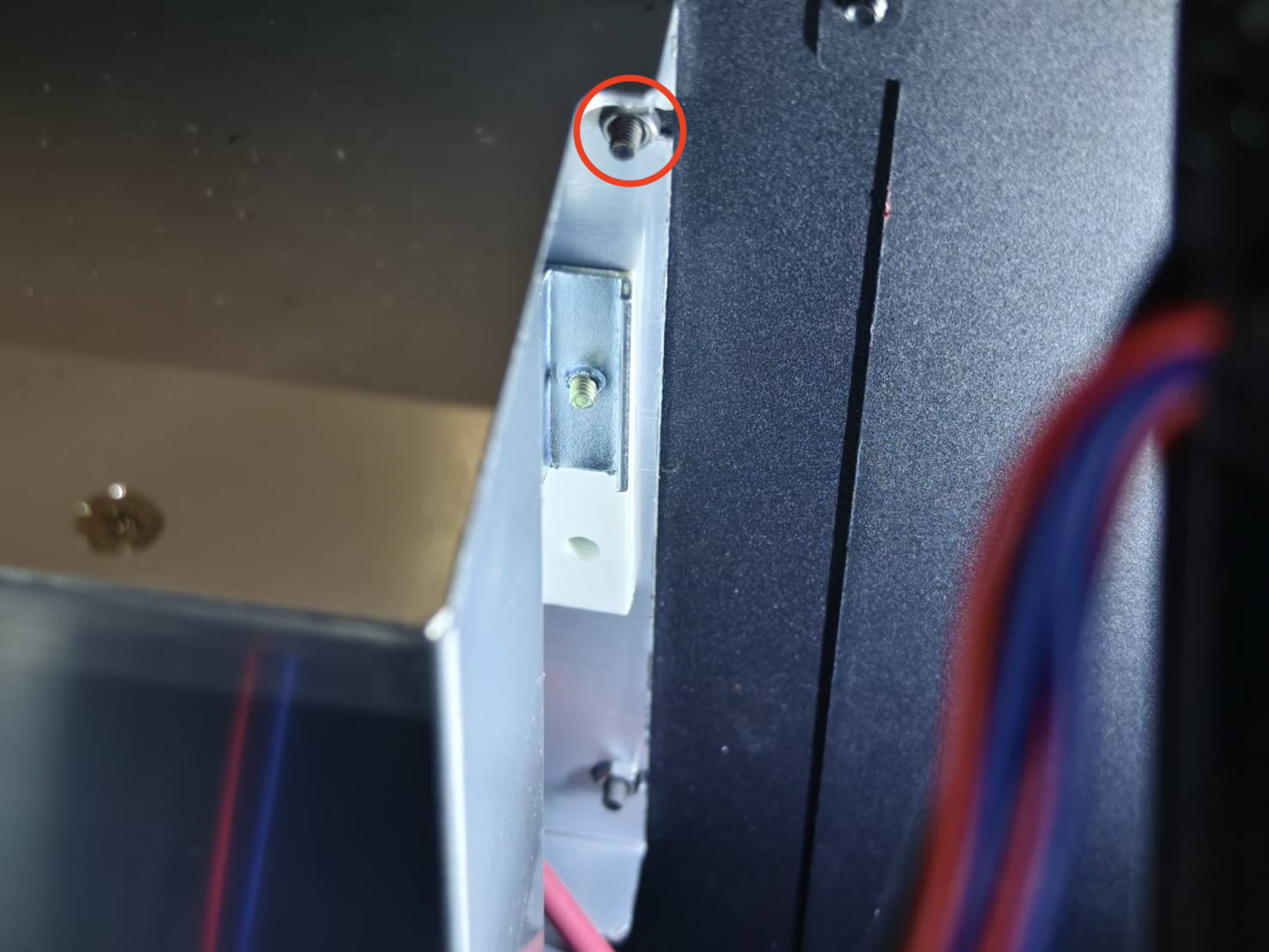

右上のナットを緩めてください。このネジは完全に取り外す必要はありません。
ステップ8

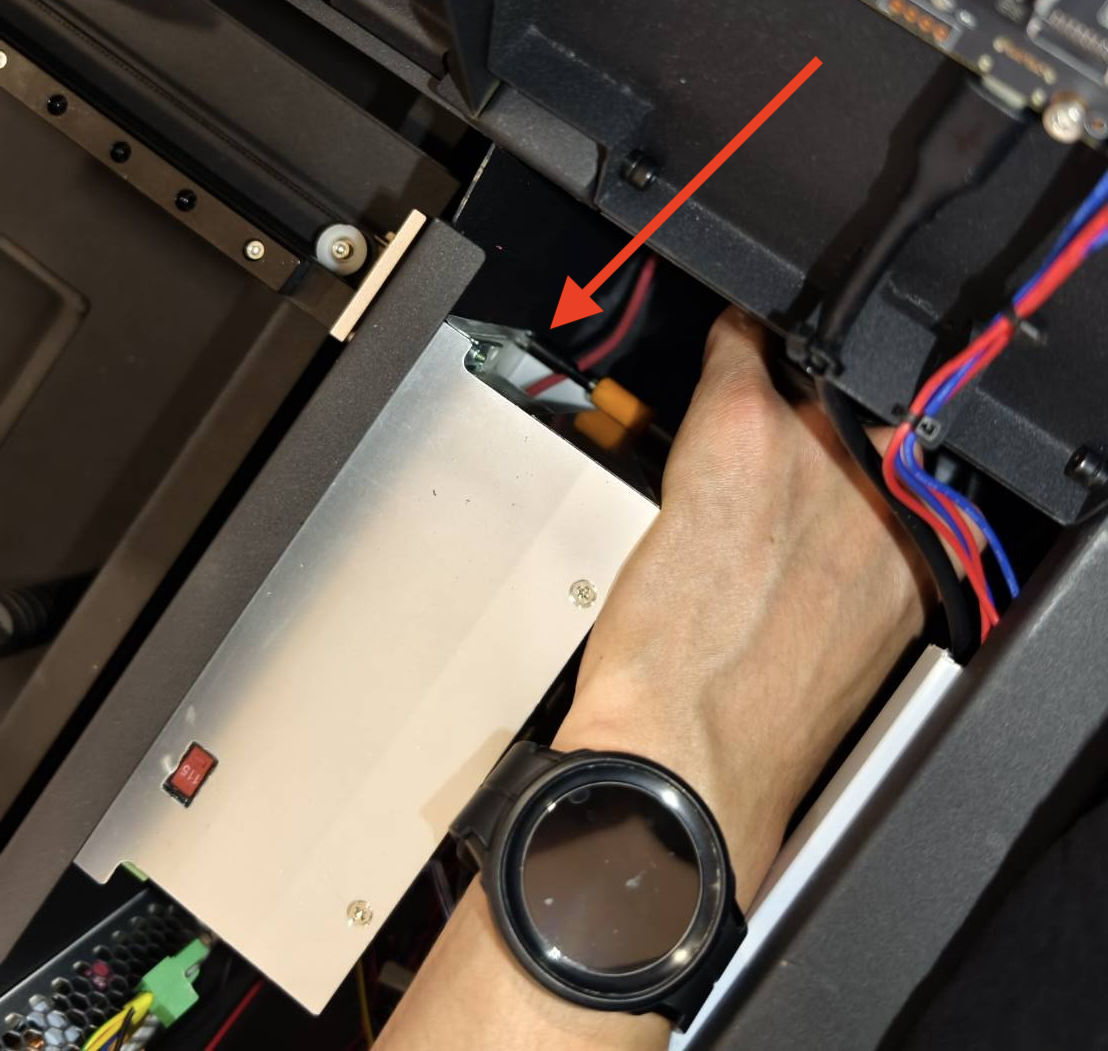

電源ユニット(PSU)を引き出して置いてください。
ステップ9

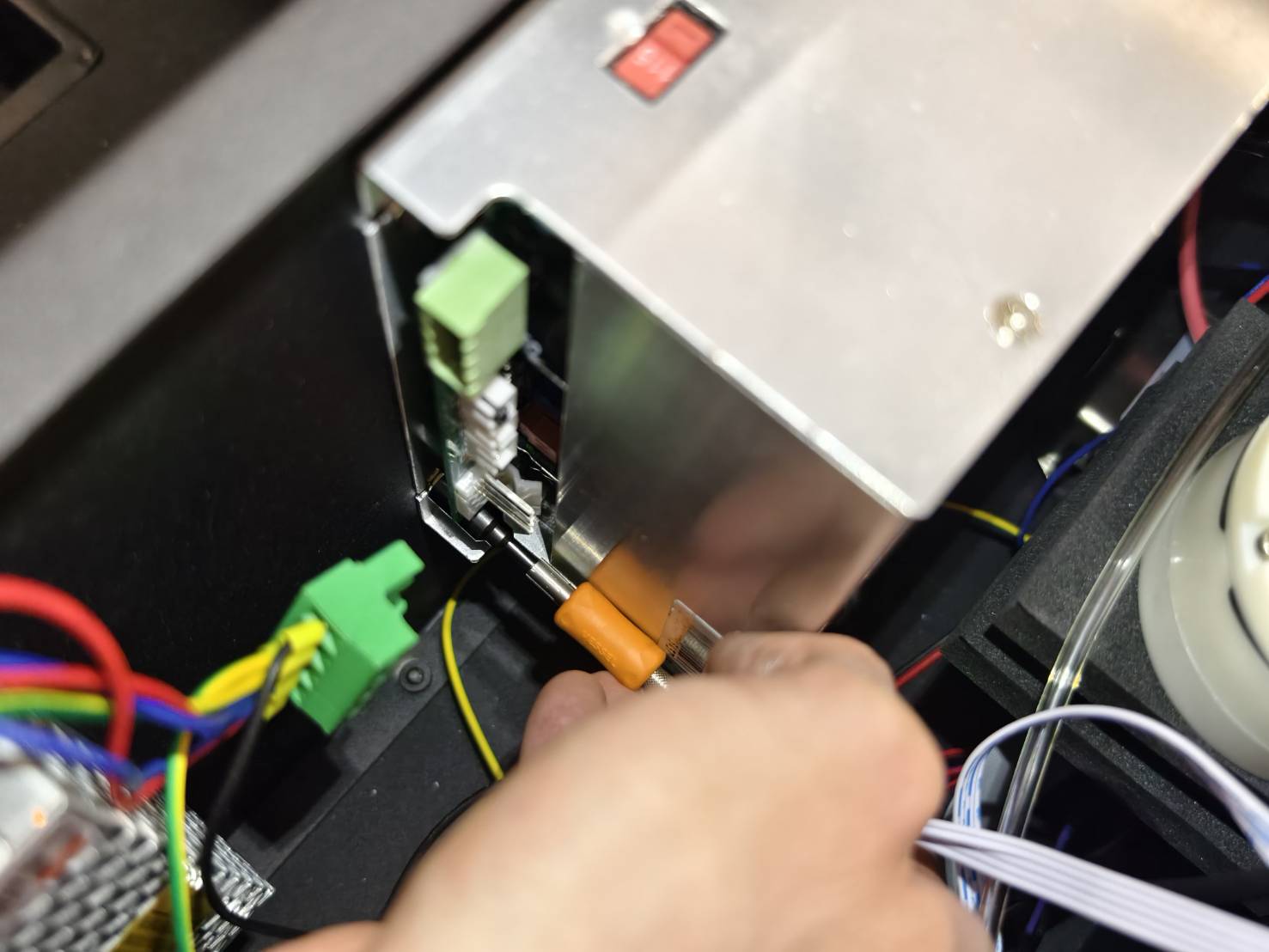

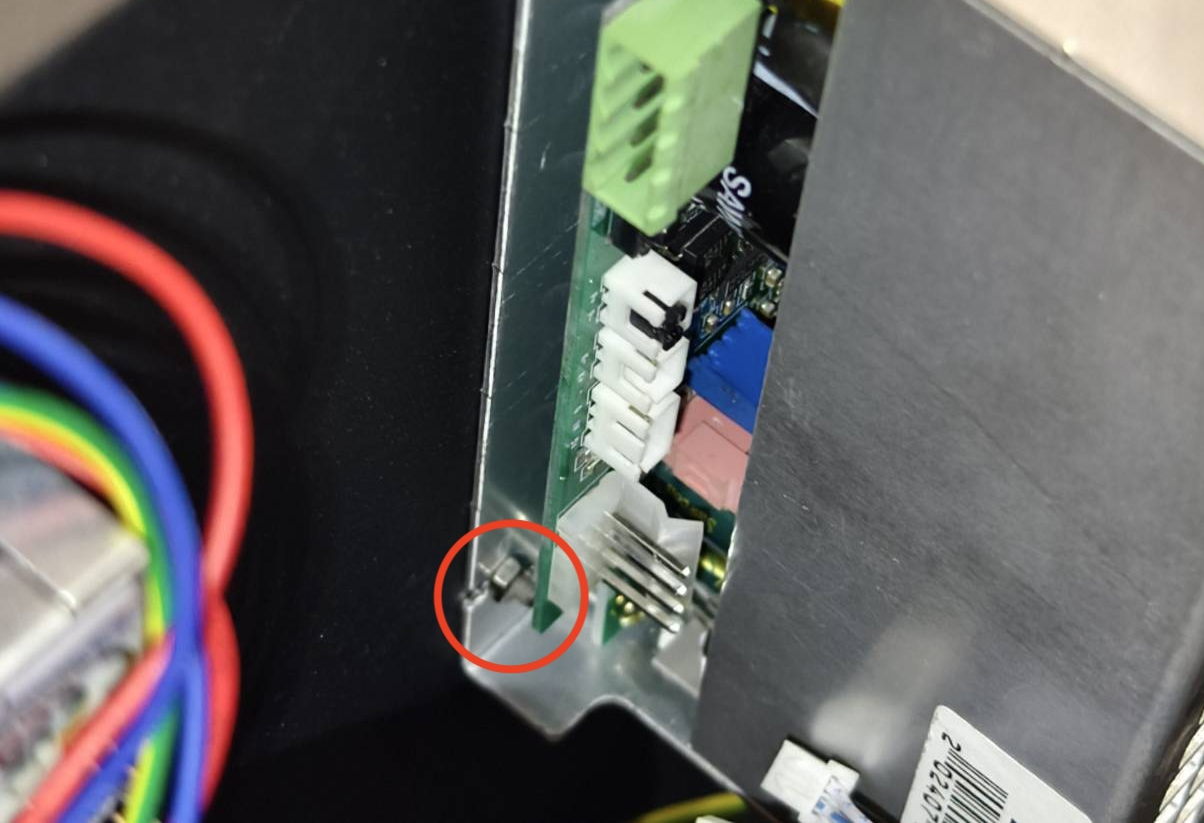

右下のナットを緩めてください。このネジは完全に取り外す必要はありません。
ステップ10
最後のナットを緩めた後、電源ユニット(PSU)を取り外すことができます。後で再組み立てするために、電源ユニットを安全に保管してください。
ステップ11

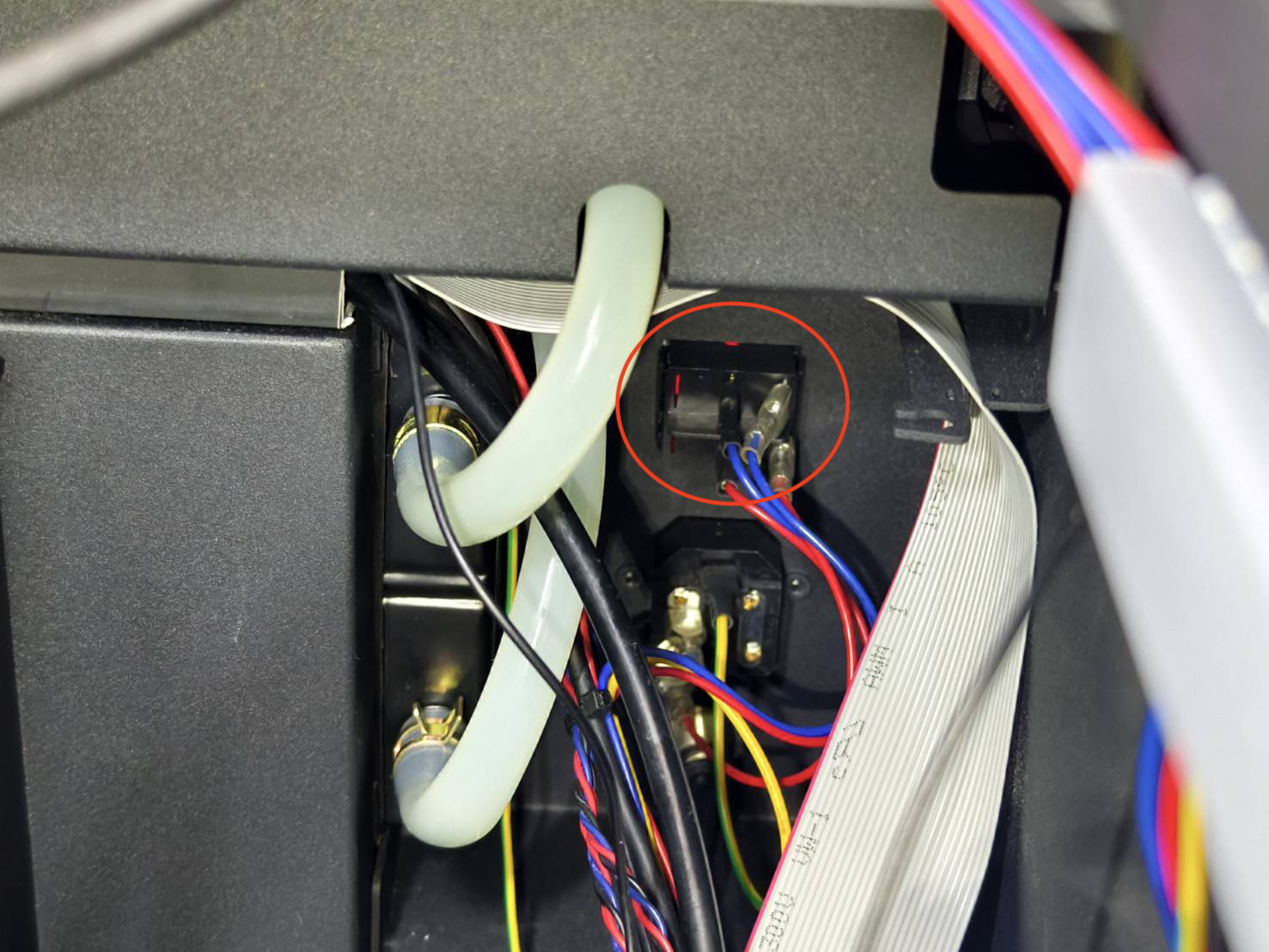

機械の内部にあるロッカースイッチの裏側を確認してください。

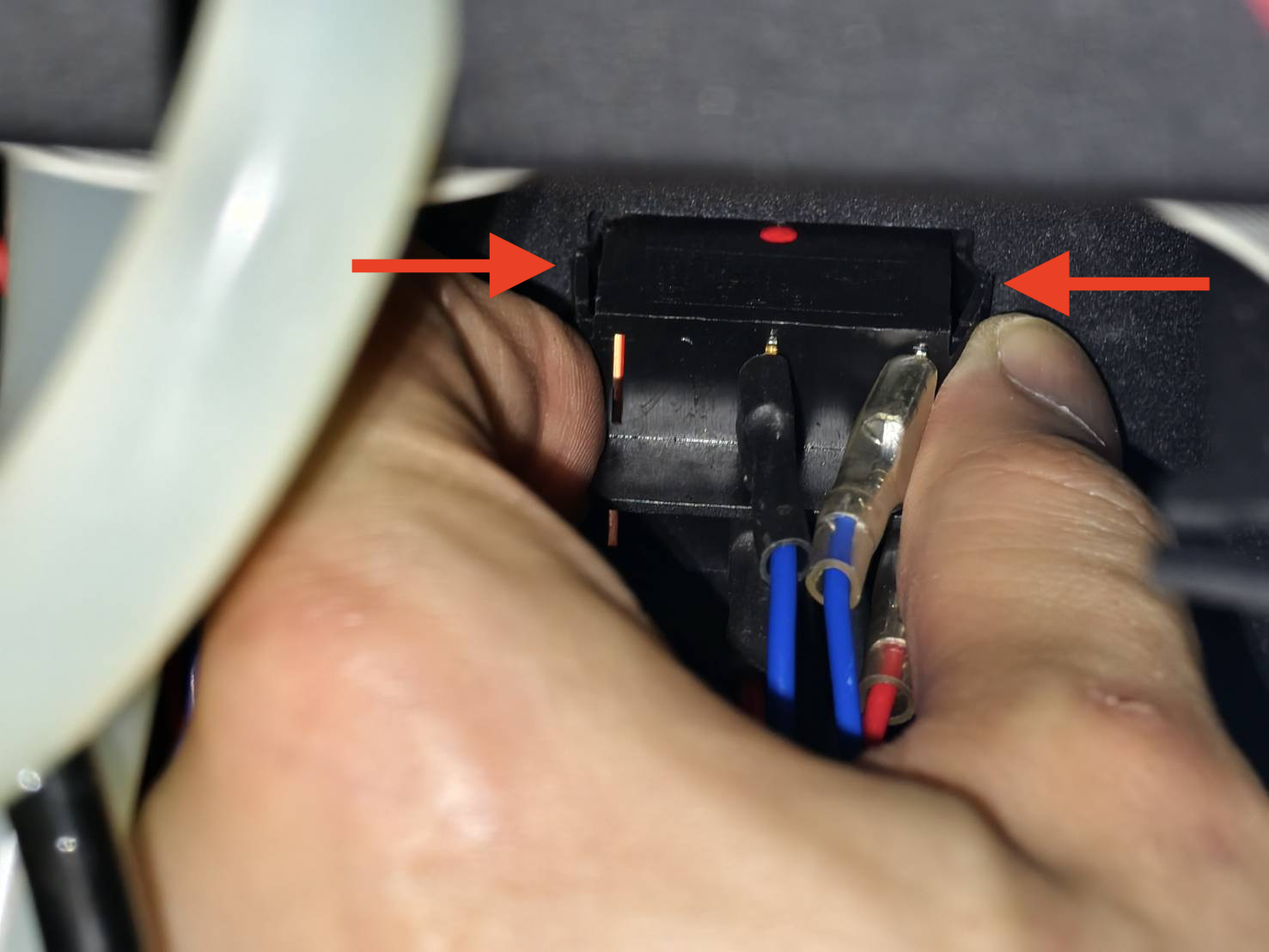

スイッチを少し押し出してみてください。指でスイッチの両側をつまむと、スイッチを押したり動かしたりすることができます。
ステップ12
片手でスイッチを押し出しながら、もう一方の手でマイナスドライバーを使ってスイッチを取り外してください。
ステップ13

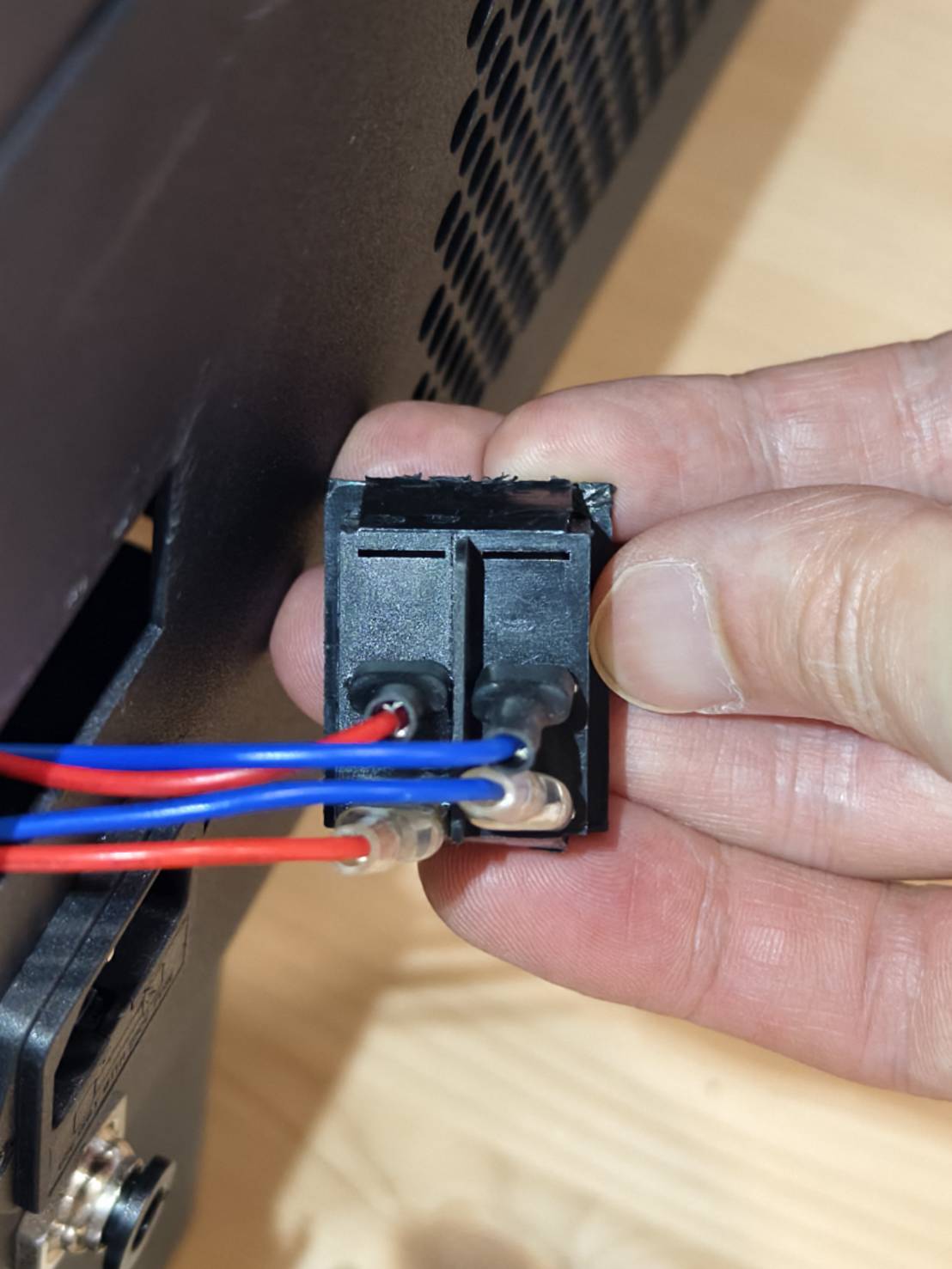

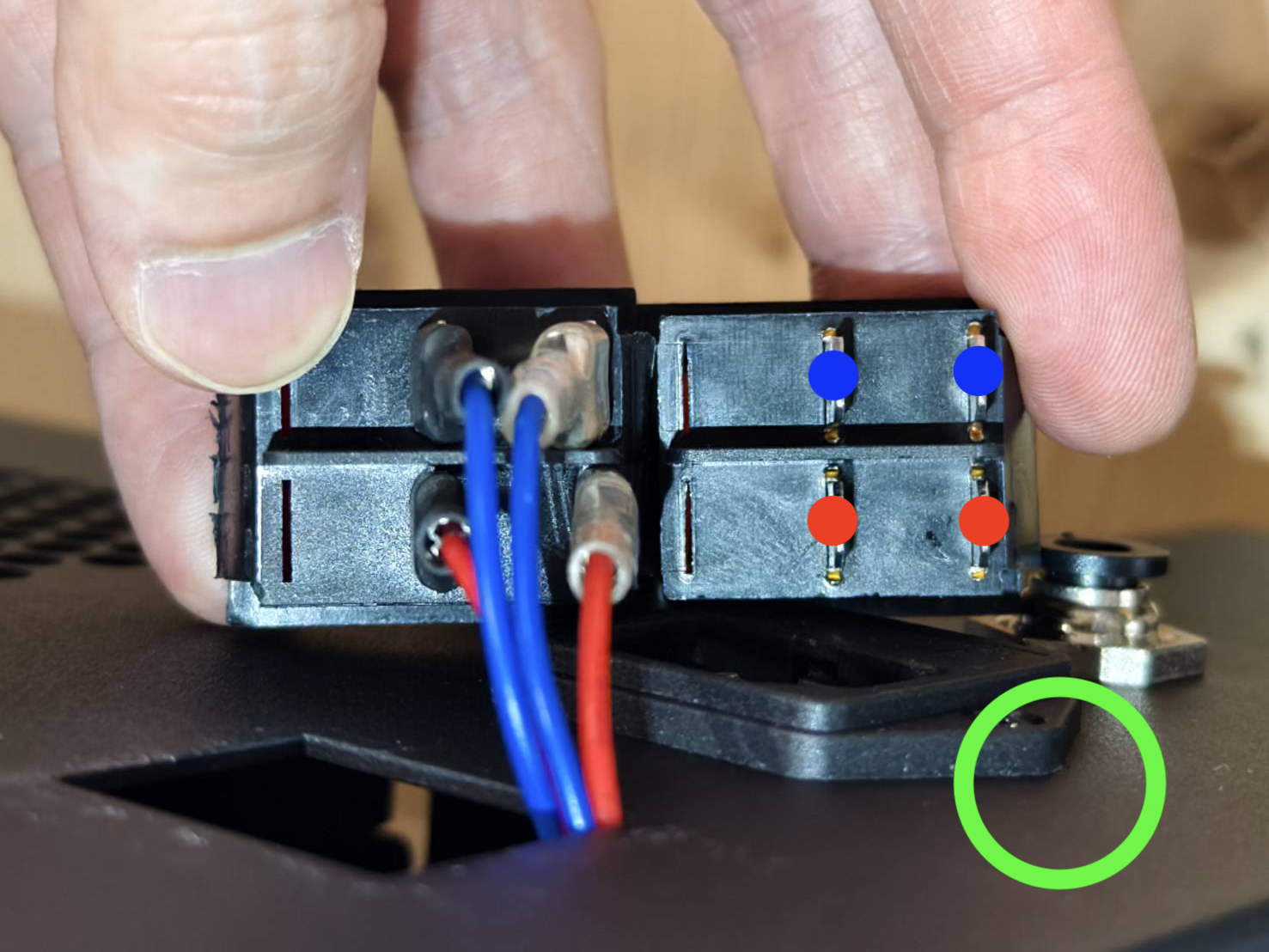

各配線の位置を確認するため、写真を撮影してください。
ステップ14
スイッチから配線を外します。
ステップ15

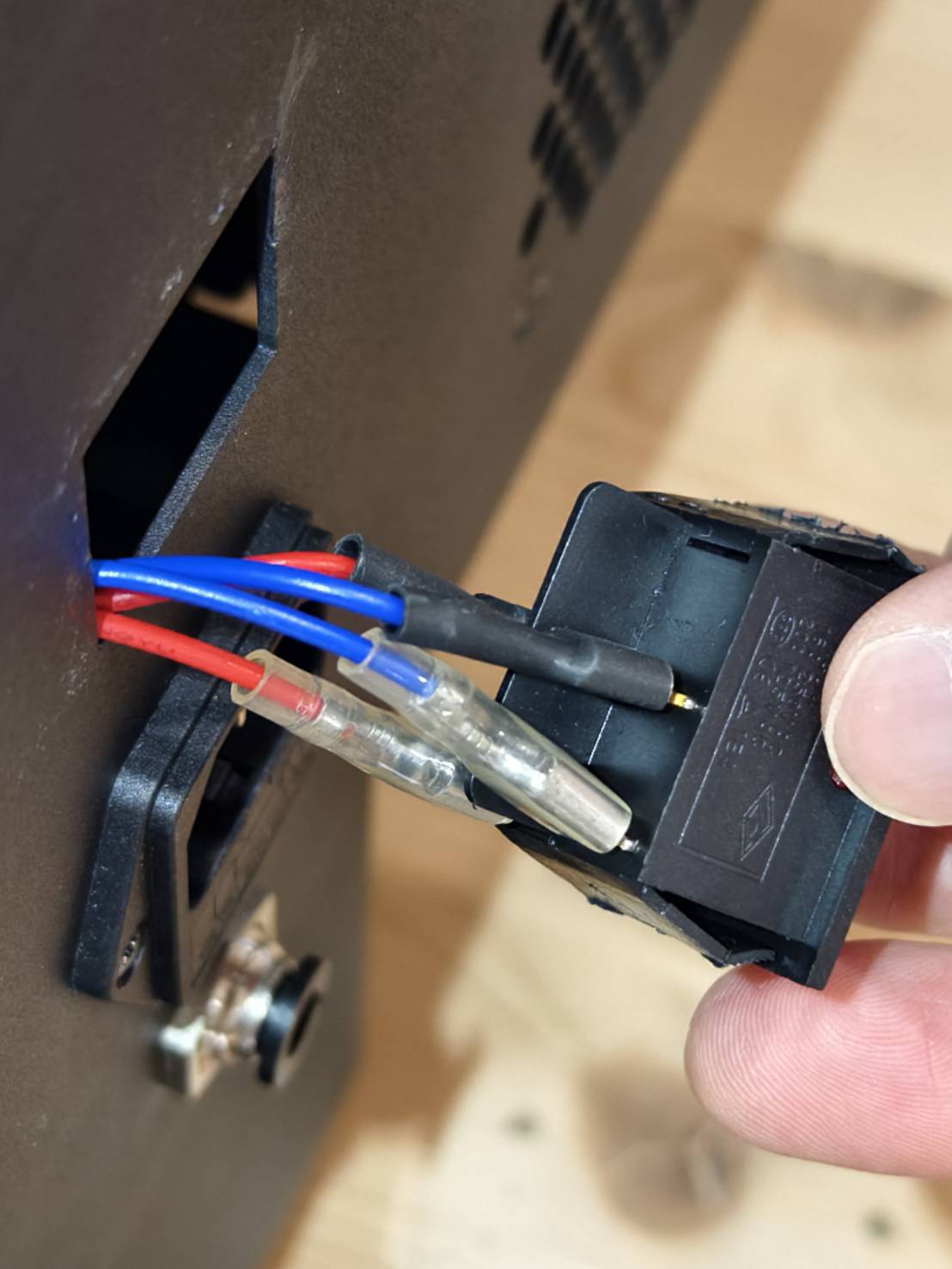

新しいスイッチに配線を接続します。
以下の写真を参照するか、ステップ ステップ13.
ステップ16
スイッチを穴に押し込みます。
ステップ17

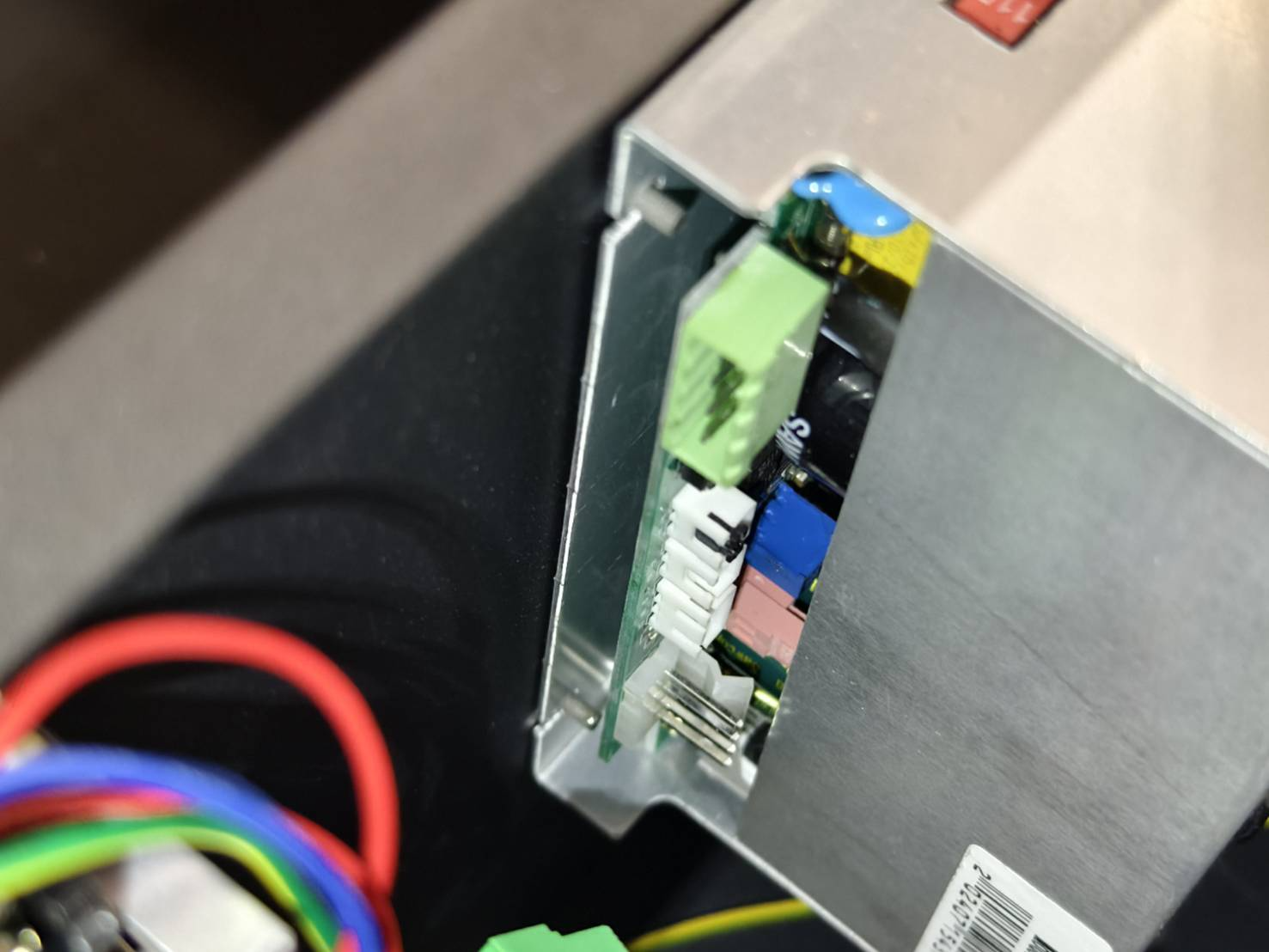

レーザー電源ユニットをスタッドに再び取り付けます。
ステップ18
右上と右下のナットを締めます。
ステップ19
左下のナットを再度取り付けます。
ステップ20

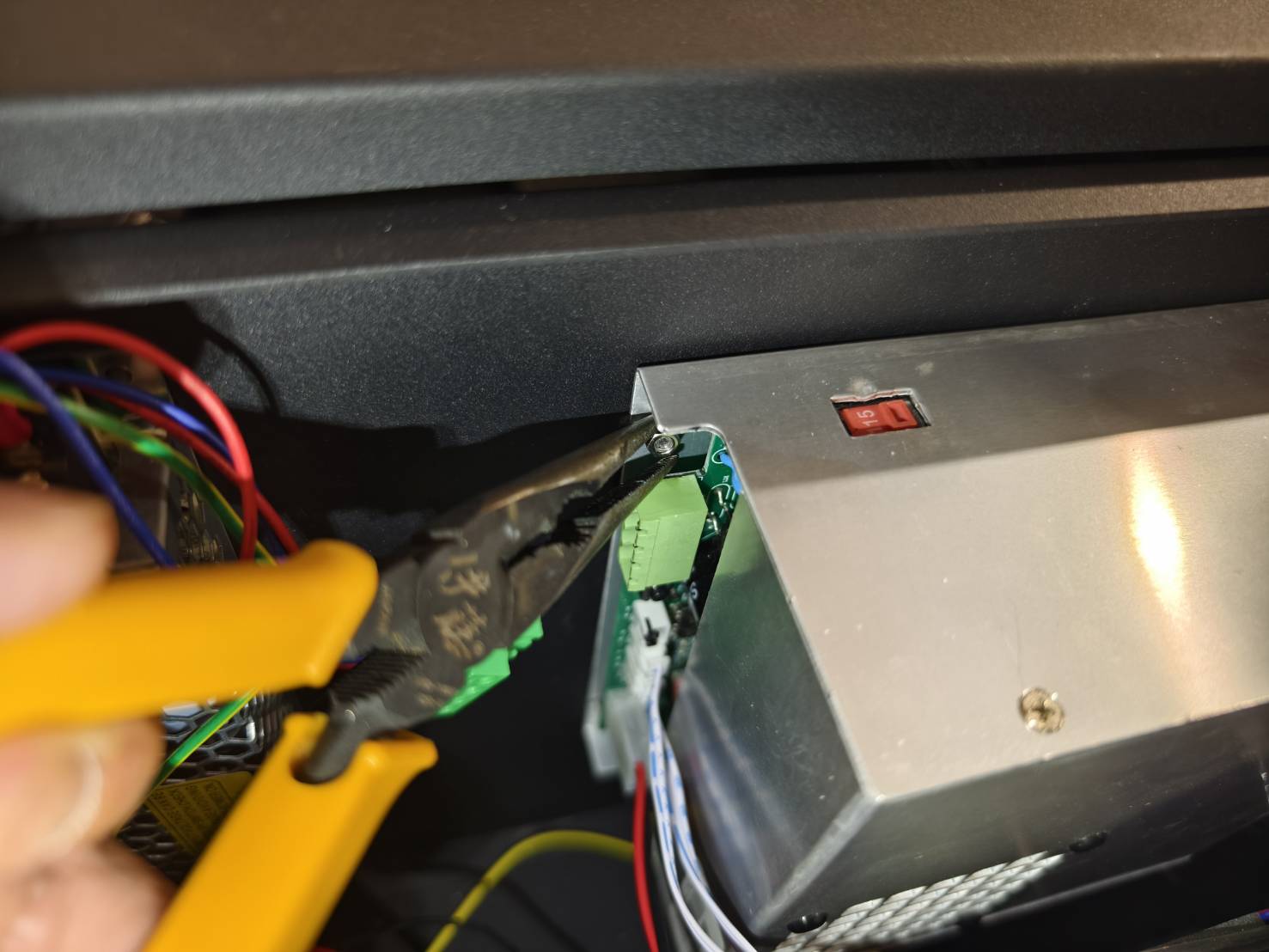

- 左上のナットを再度取り付けます。
- このナットの取り付けが困難な場合は、ペンチを使用して締め付けてみてください。
- 締め付けや固定ができない場合は、このナットを省略するか、スタッドに掛けたままにしても構いません。
ステップ21
- ケーブルを再接続してください。

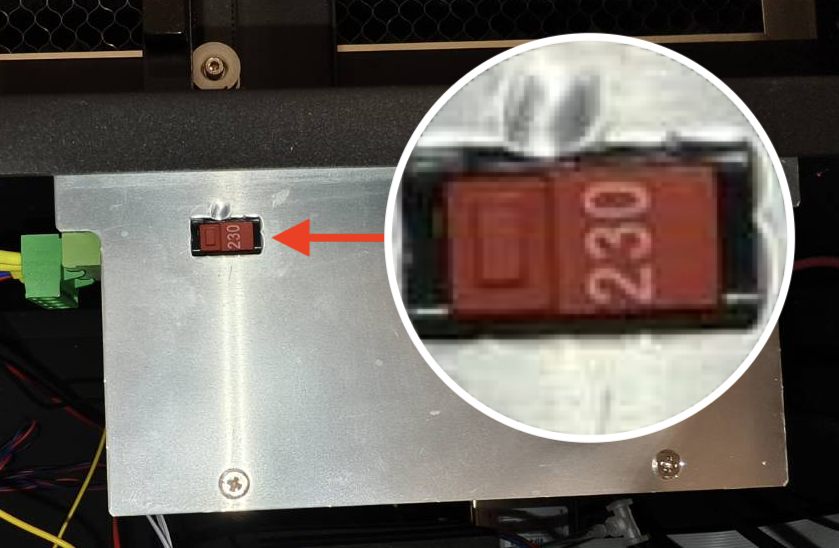

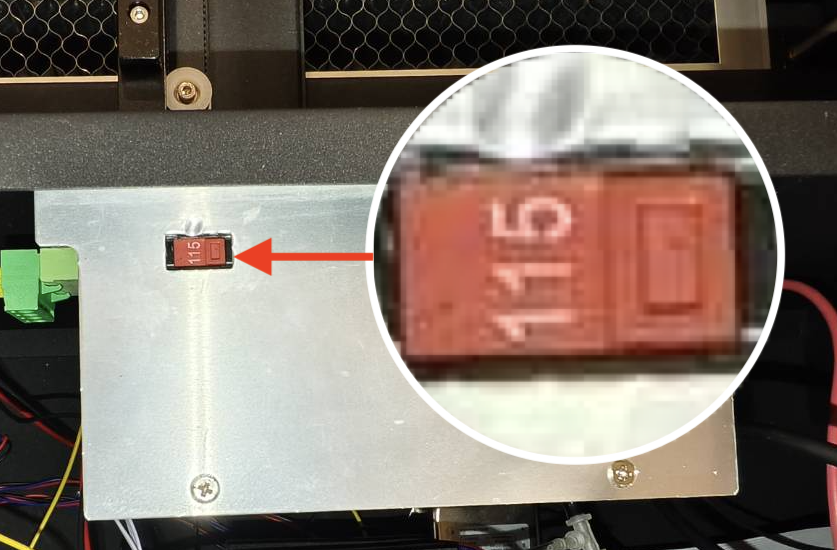

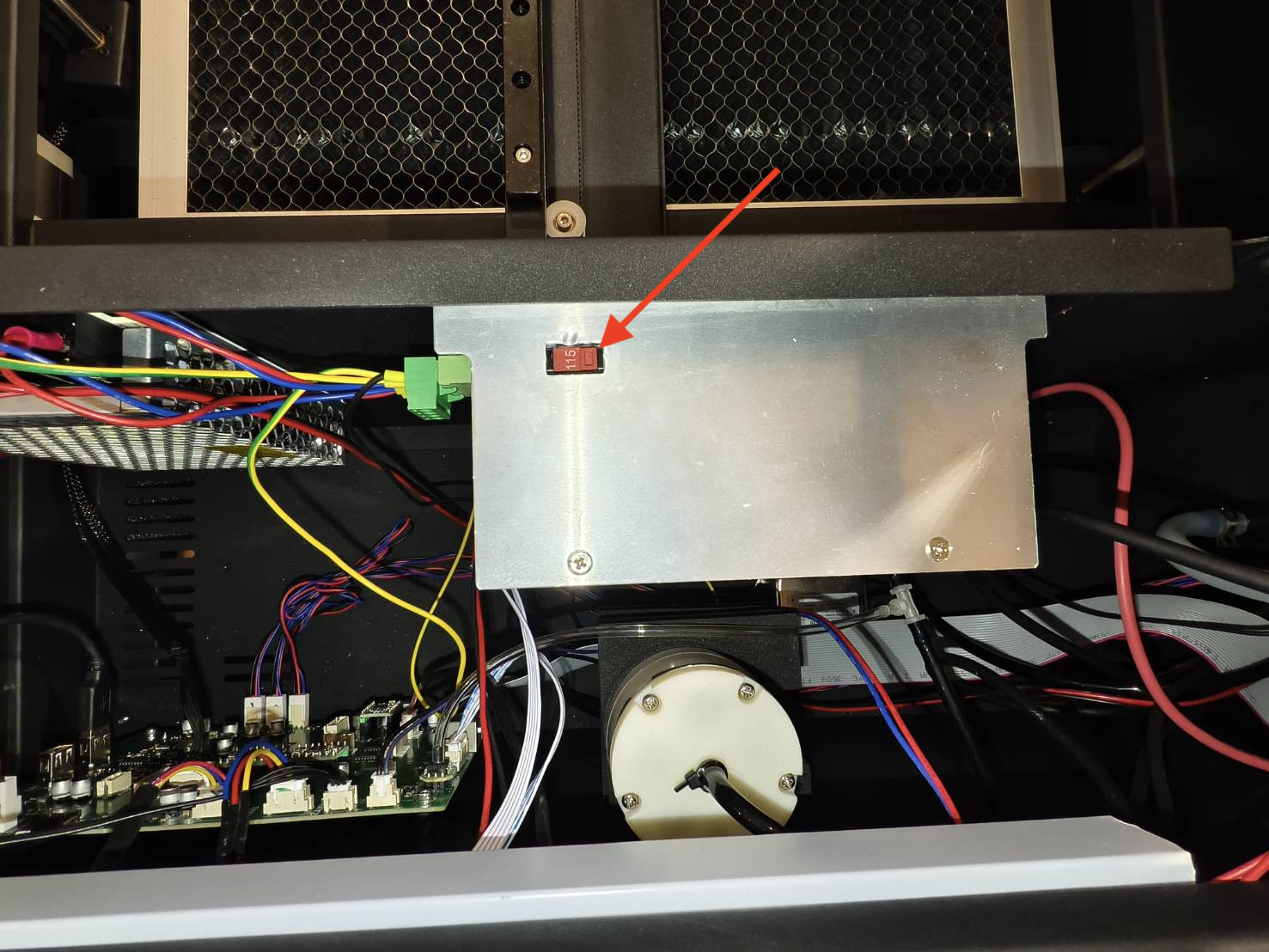

- お住まいの国や環境に適した電圧に切り替わっていることを確認してください。
(不明な場合は、 Wikipedia)
115V 230V -
サイドカバーを閉じ、ネジを締めてください。
ステップ22
- 新しい電源ユニットのケーブルを穴から引き出し、背面カバー側に移動させてください。
- レーザーチューブとレーザー電源ユニットのケーブルを再接続してください。
- 背面カバーを閉じ、ネジを締めてください。
#END
