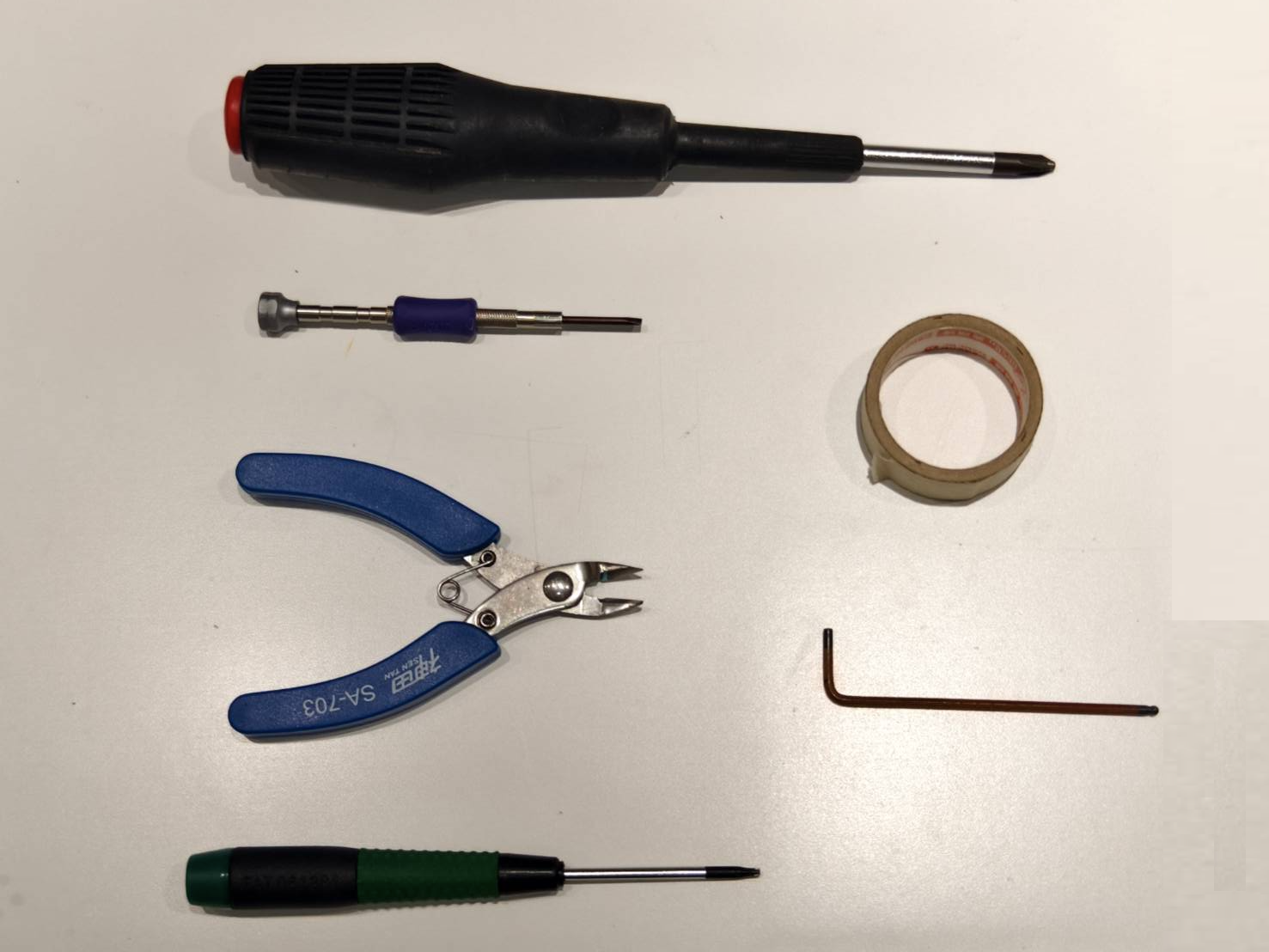

工具
| 1 |
プラスドライバー |
| 2 |
マイナスドライバー（小） |
| 3 |
ニッパー |
| 4 |
テープ |
| 5 |
T8トルクスドライバー |
| 6 |
2.5mm六角レンチ |
| 7 | 懐中電灯（任意） |
手順1
装置の電源を切り、電源コードを抜いてください。
手順2
サイドカバーを開けて、装置内部を確認します。
-
プラスドライバーを使用してカバーを取り外します。
トルクスドライバーを使用して、ウォーターポンプカバーを開けます。
ステップ3

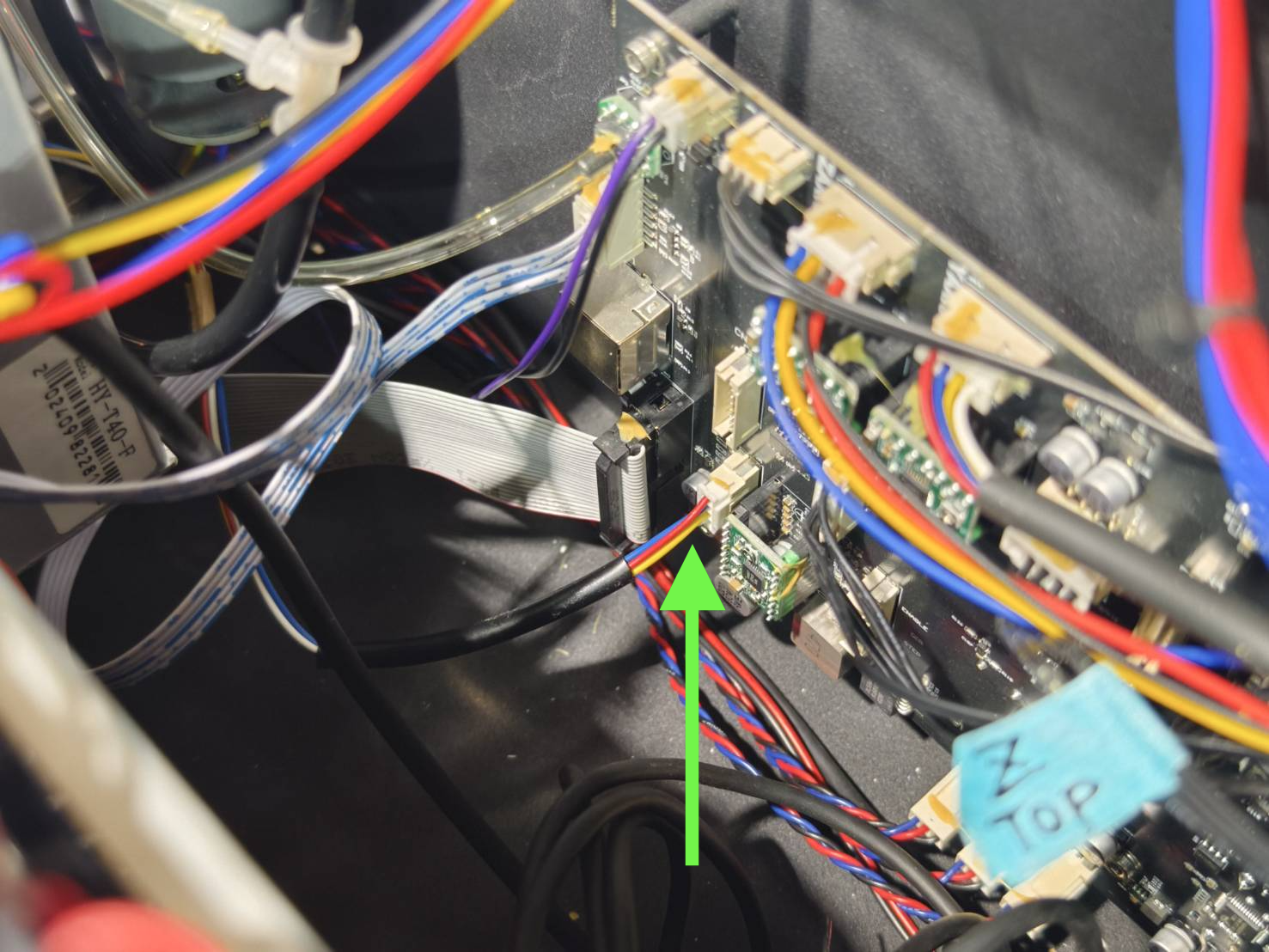

メインボードからX軸モーターのケーブルを外します。（詳細は 図.)
ステップ4

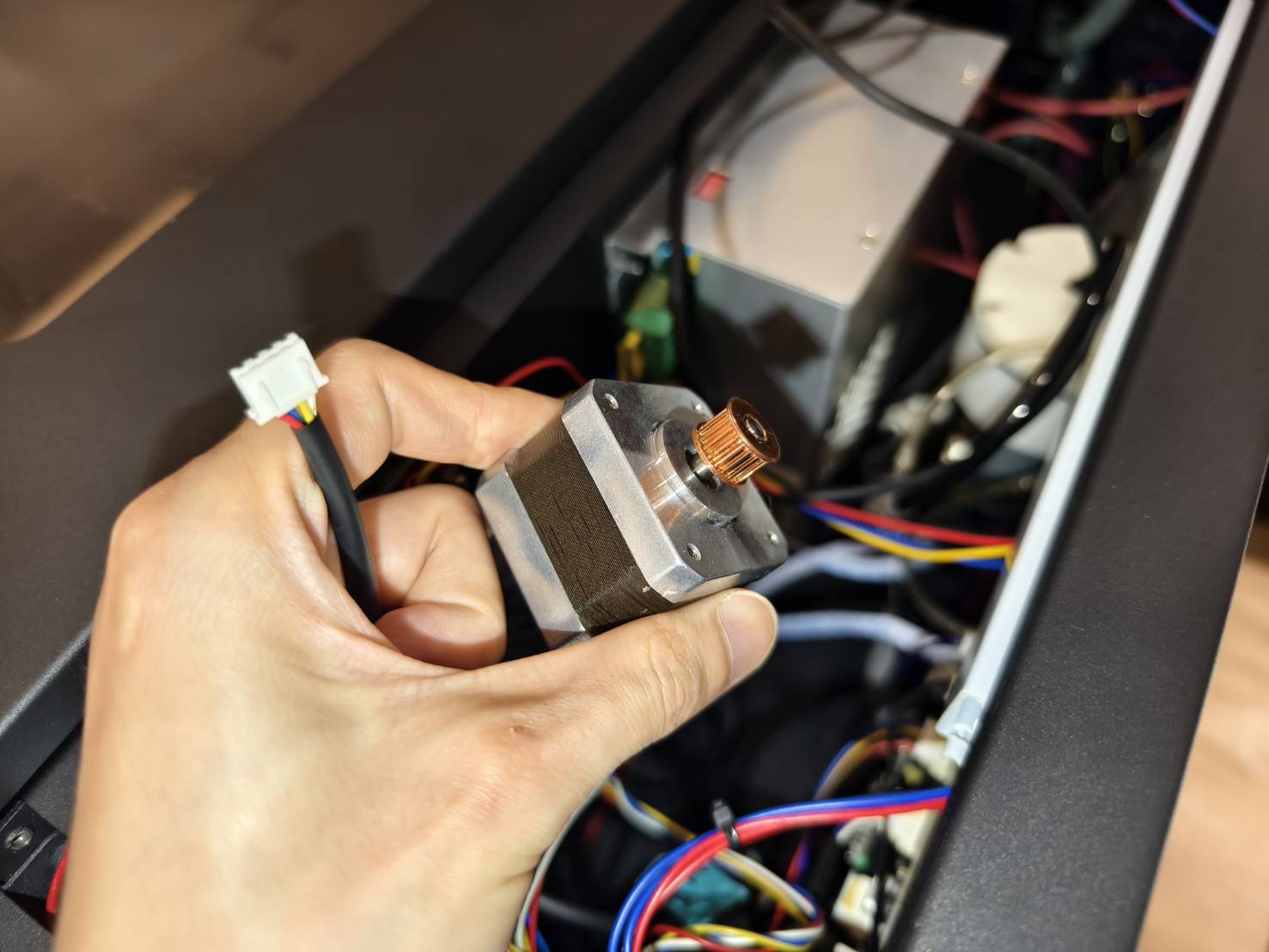

マシンの電源がオフの状態で、新しいX軸モーターケーブルをメインボードに接続してテストします。
その後、マシンの電源を入れてホーミングをテストします。
マシンがホーミングを開始すると、レーザーヘッドがまず上部に移動し、次に新しいモーターが「反時計回り」に回転するはずです。
注意：
新しいモーターが動かないか、または「時計回り」に回転する場合は、マシンの電源を切り、ケーブルを再接続してから再起動し、再度テストしてください。
それでも新しいモーターが正常に動作しない場合は、 カスタマーサポート.
ステップ5
装置の電源を切り、電源コードを抜いてください。
ステップ6
新しいモーターをシステムから取り外します。
ステップ7

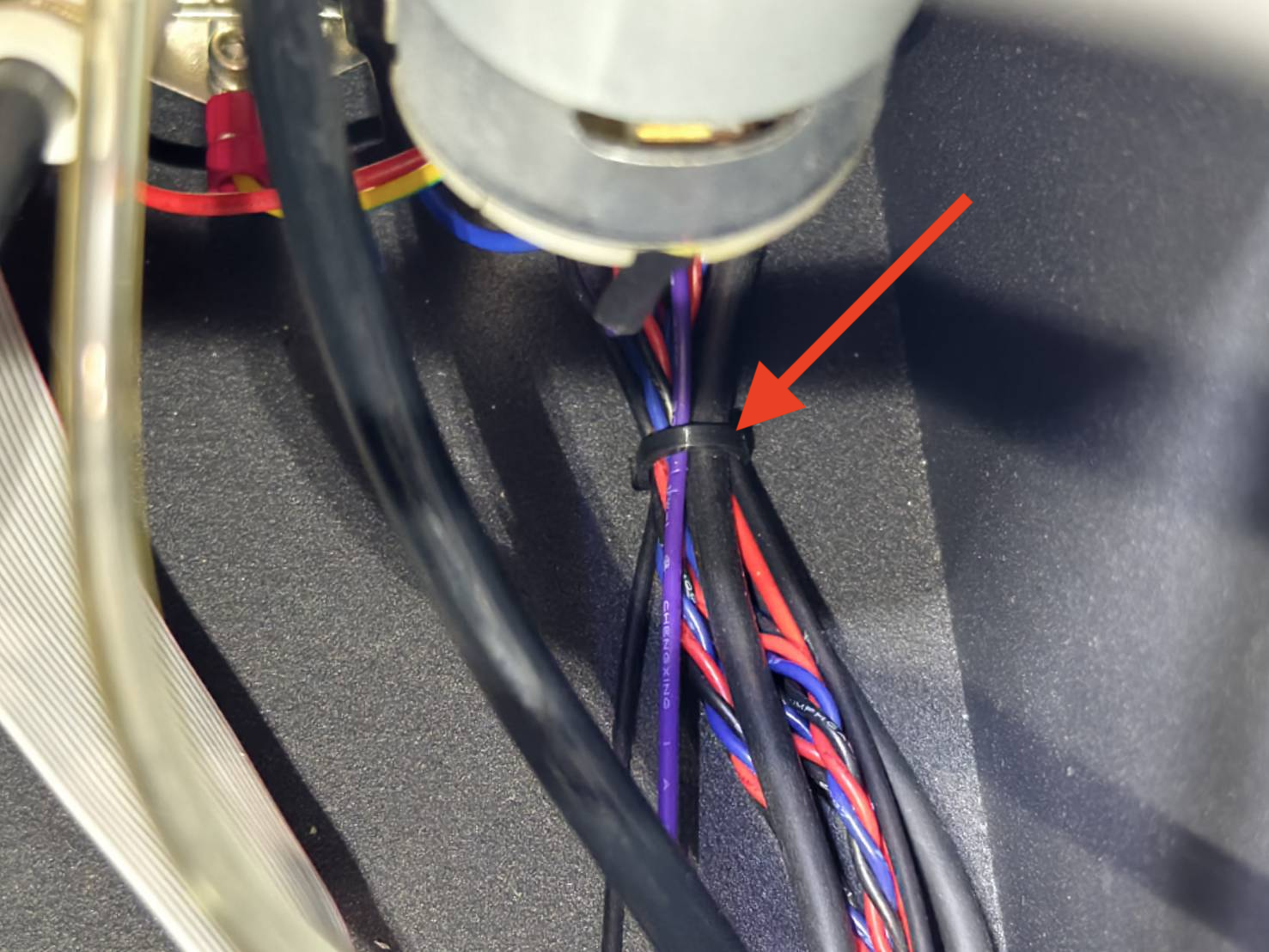

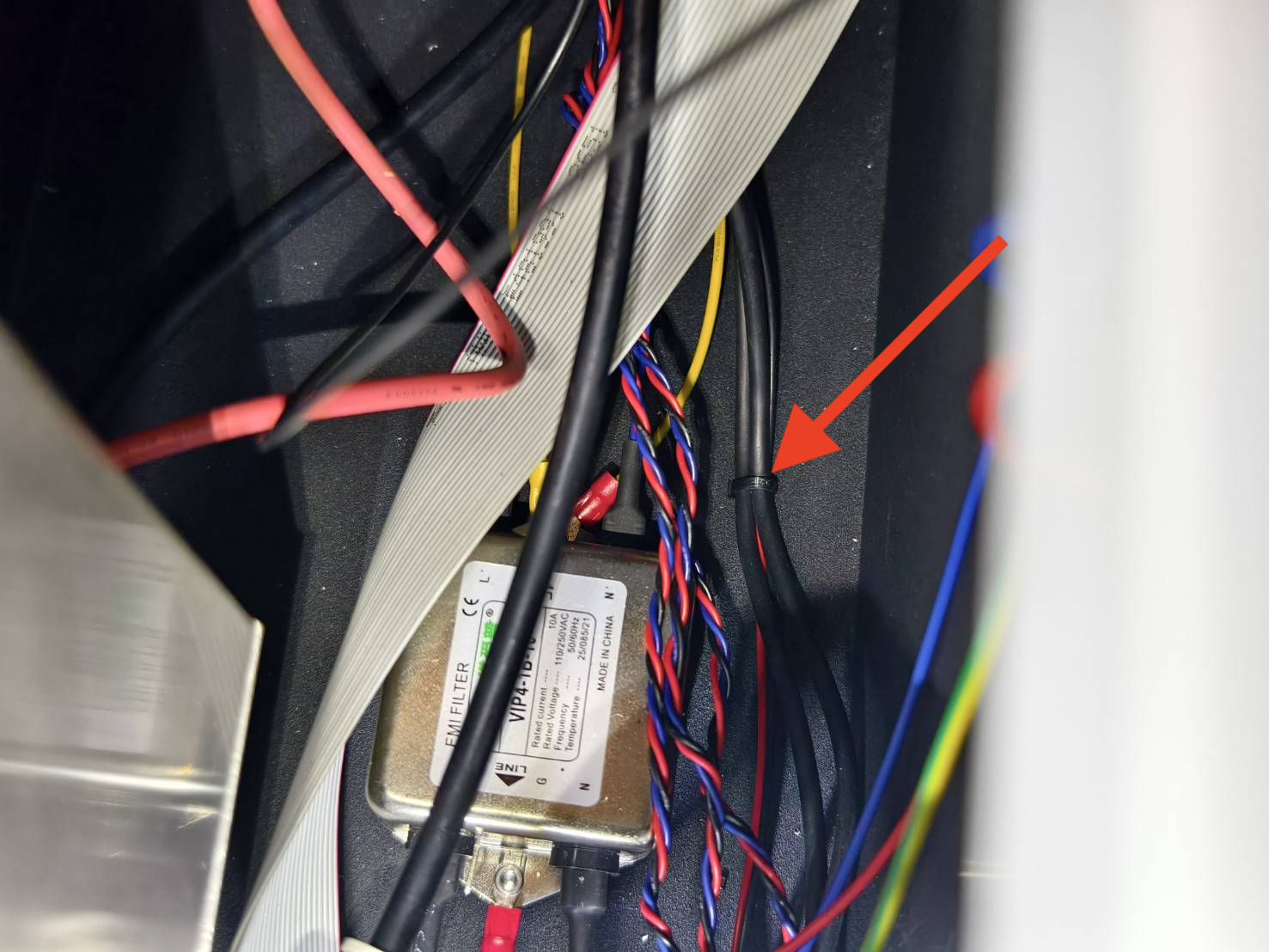

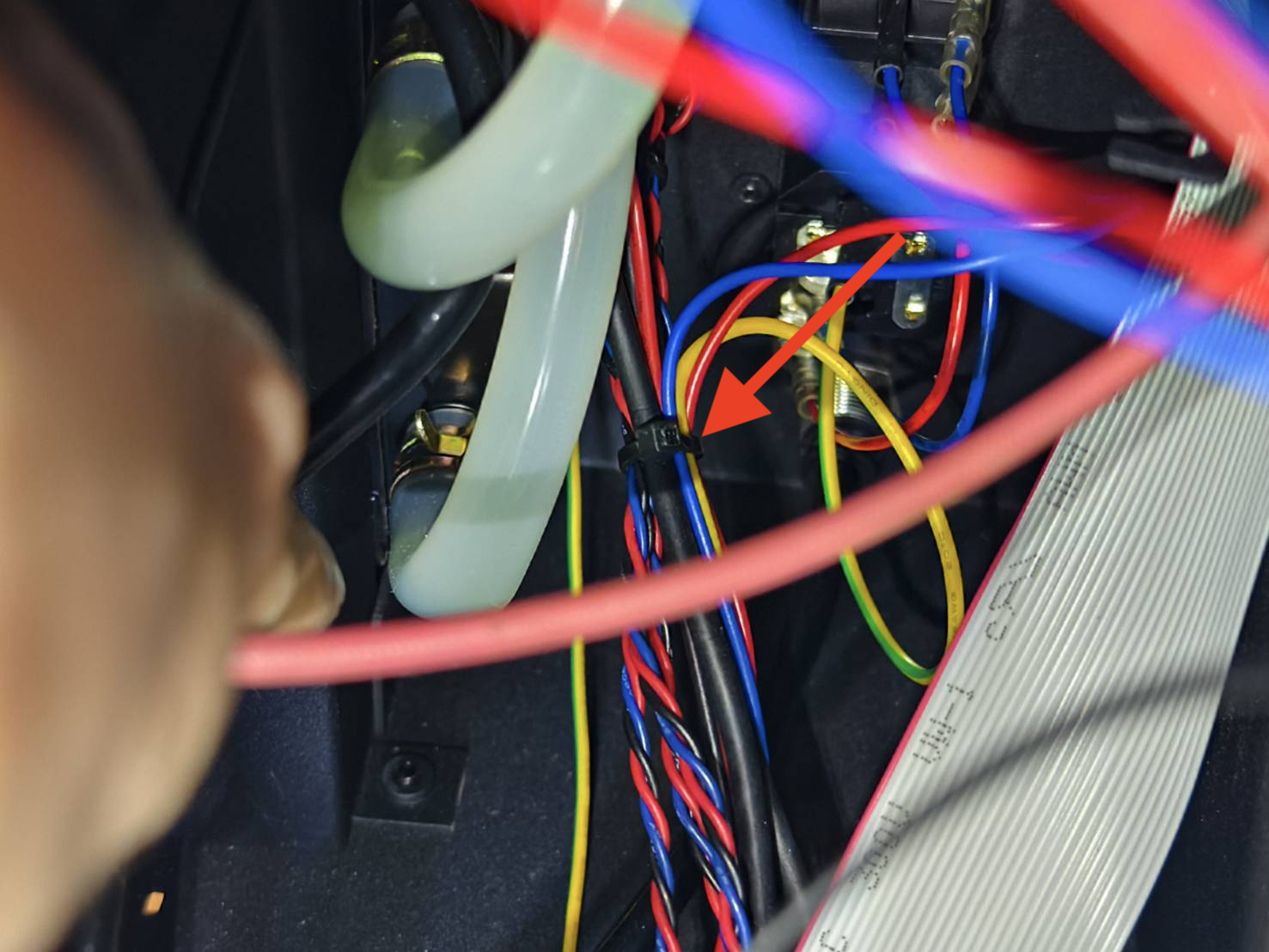

メインボード側のケーブルタイを切断します。この例では3本のタイがありますが、お使いのマシンによってはさらに多くなる場合があります。ここでの目的は、X軸モーターのケーブルを固定しているタイを切断することです。
ステップ8
右側の白いプーリーシートにある2つのつまみネジを緩めると、X軸モーターのベルトを取り外すことができます。
(ネジを完全に取り外す必要はありません。ネジを最後まで緩めるだけで十分です。
この手順の目的は、ベルトを緩めてX軸モーターから取り外せるようにすることです。)
ステップ9

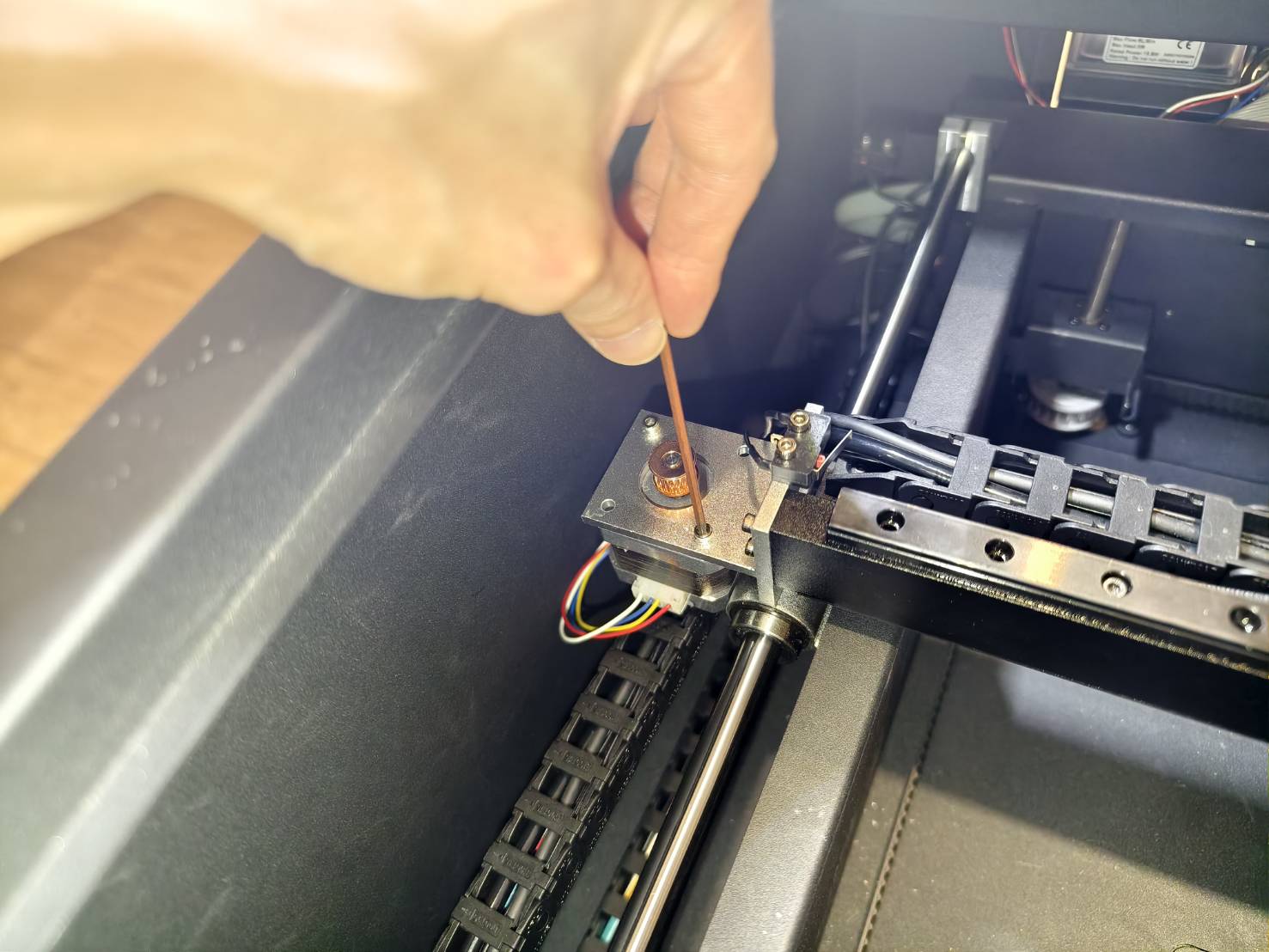

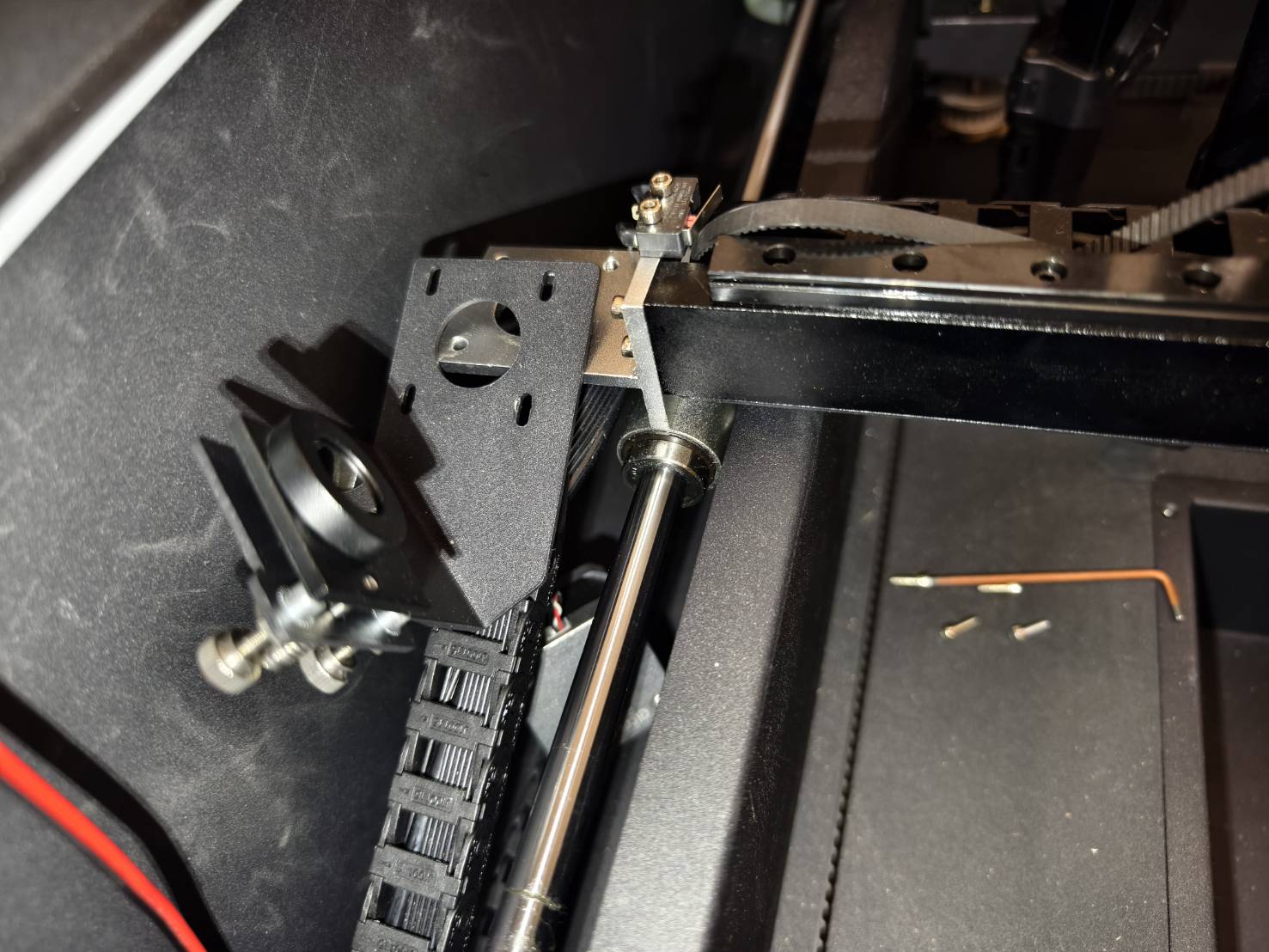

4本の六角ネジを外してX軸モーターを取り外します。
これにより、モーターと第2ミラーアセンブリが取り外されます。
この状態のままにしておいて構いません。
ステップ9
第2ミラーシートの下部に接続されているケーブルチェーンのジョイントを取り外します。
これで第2ミラーシートを取り外すことができます。後で再組み立てするため、安全に保管してください。
ステップ10

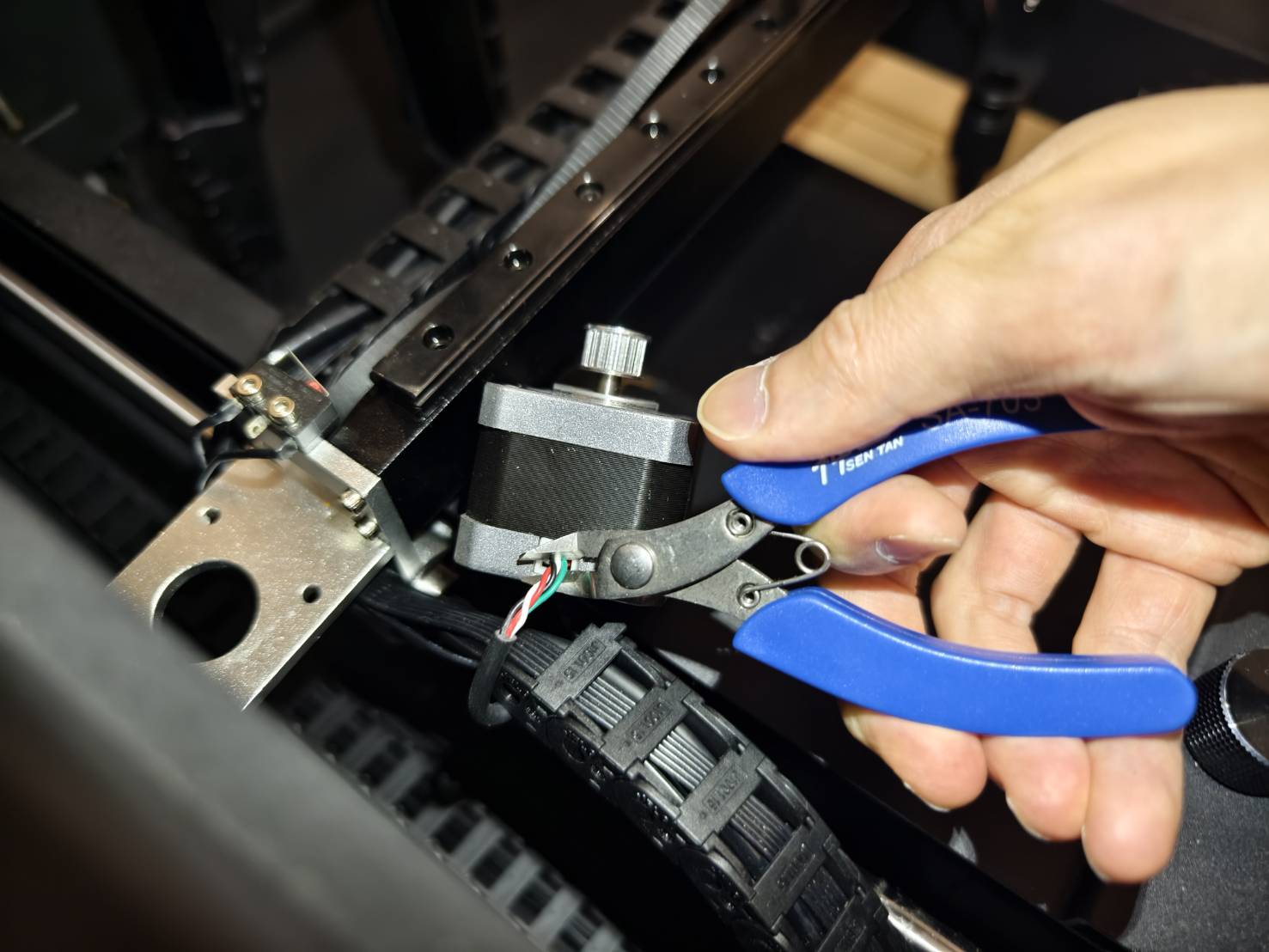

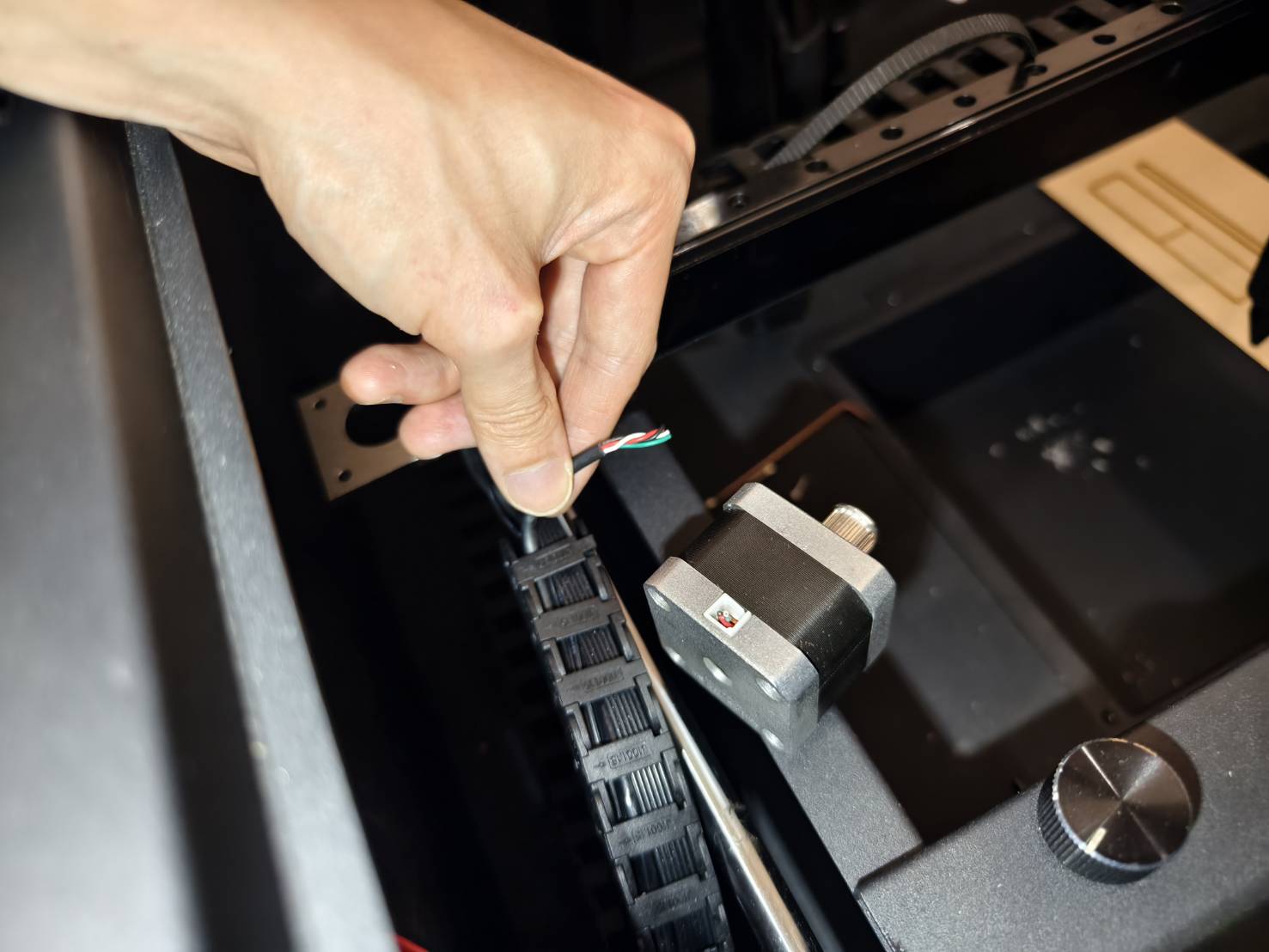

古いモーターからワイヤーを切断します。 ワイヤーの長さをできるだけ長く保つため、古いモーターにできるだけ近い位置から切断してください。
ステップ11
機械の背面からプラスチック製のケーブルチェーンを取り外します。
ケーブルチェーンを取り外します。ケーブルチェーンのジョイントは、小型のマイナスドライバーを使用して開くことができます。
ジョイントをひねってチェーンを外します。
ステップ12
古いモーターケーブルを特定し、テープでマークを付けます。
ケーブルを切断し、ウォーターポンプ側に引き出してください。
ステップ13

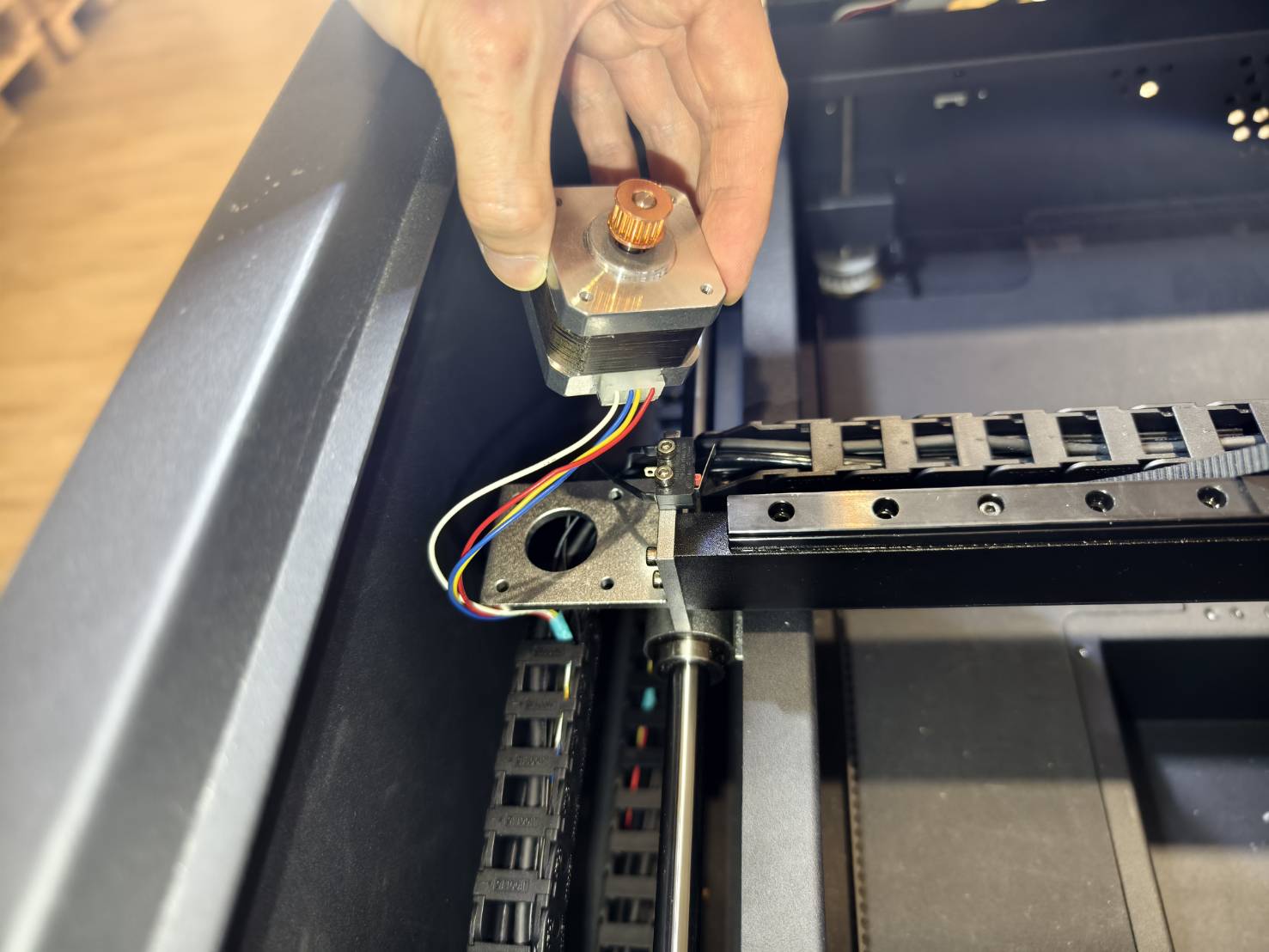

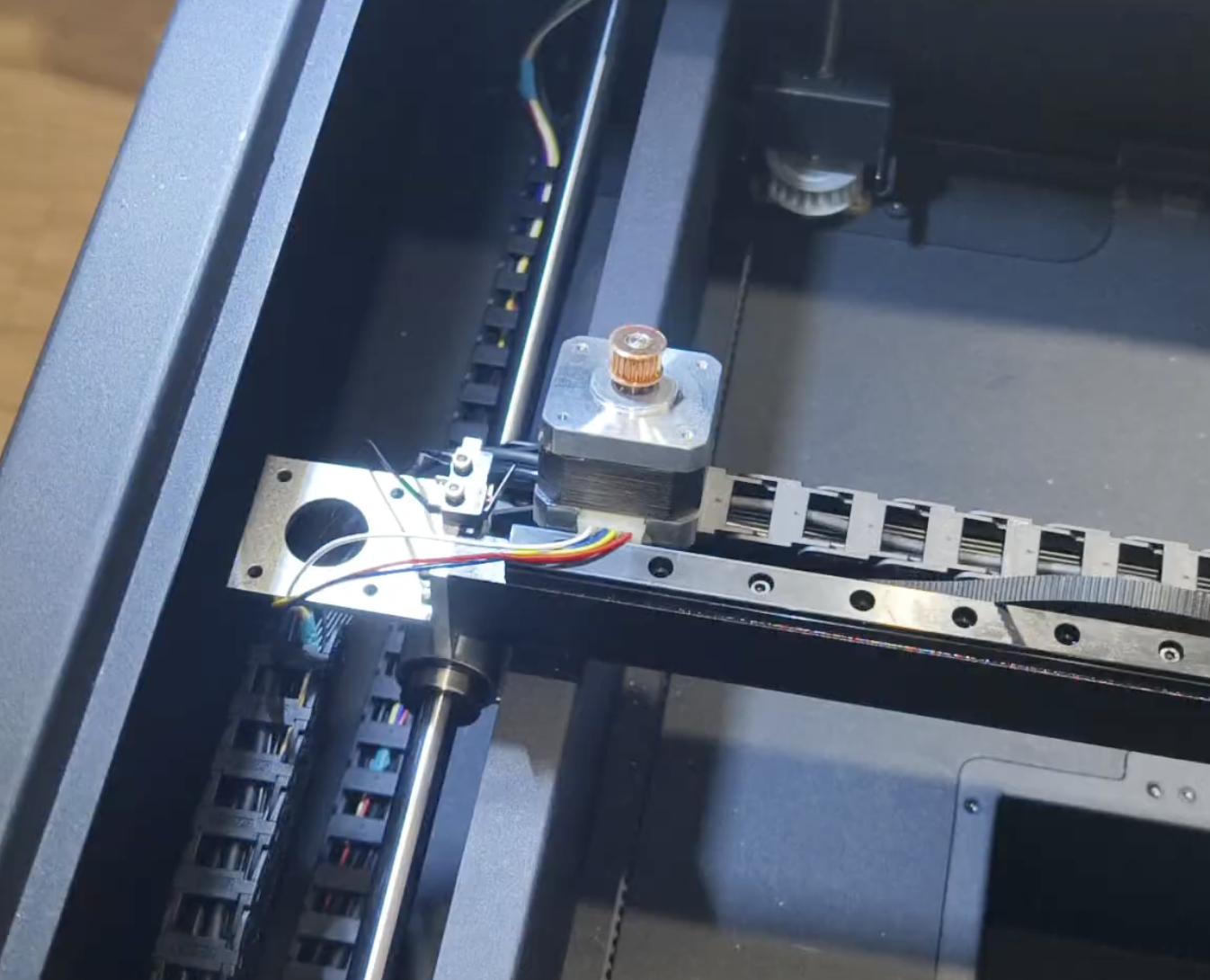

新しいモーターを機械に仮固定します。
ステップ14（任意）
モーターのワイヤーがケーブルとしてまとめられていない場合は、テープで巻いておくと後の作業が容易になります。
モーターにケーブルが付いている場合は、このステップを省略してください。
ステップ15
新しいモーターのコネクタをウォーターポンプ側に引き出します。
ステップ16

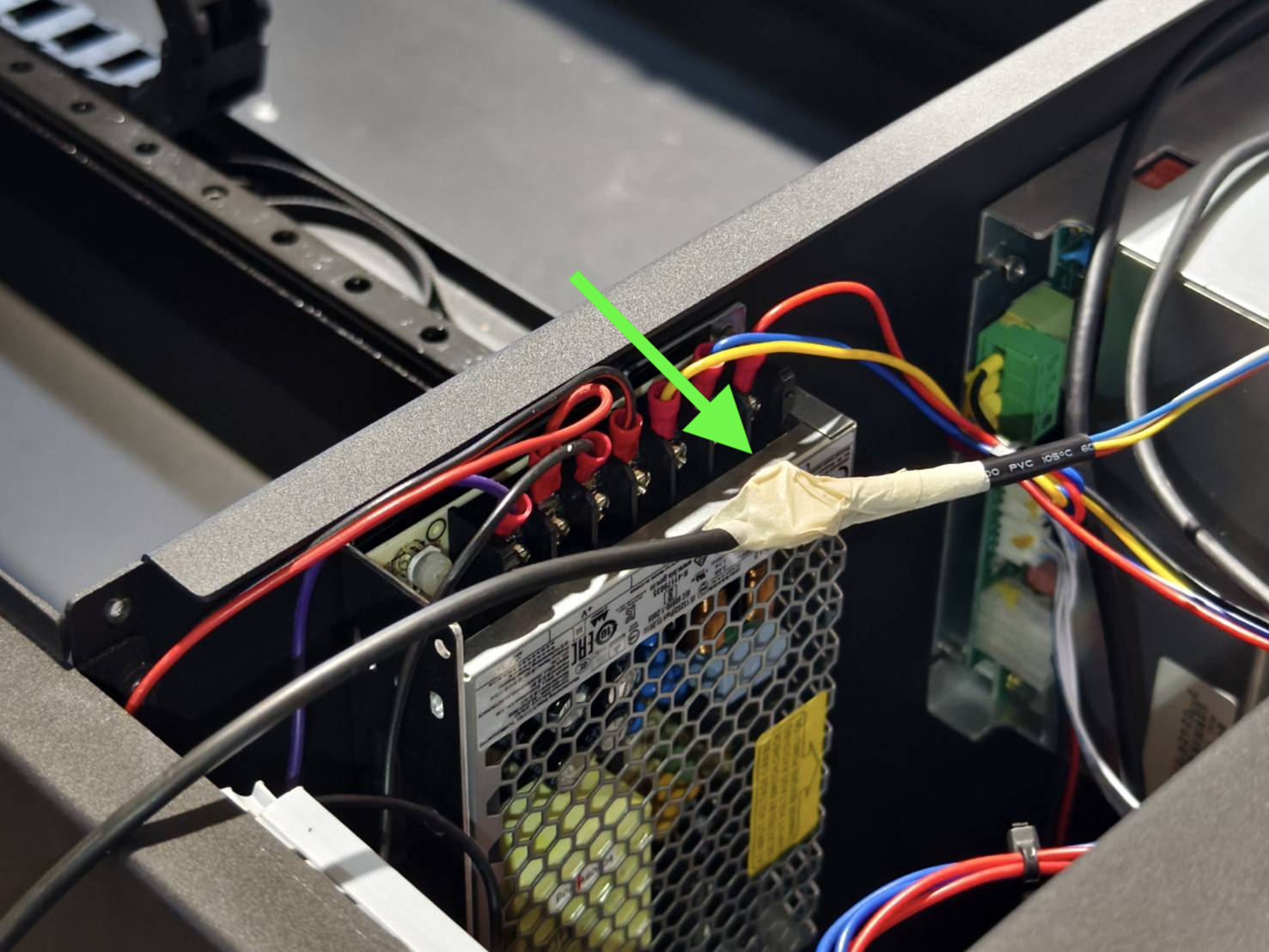

古いケーブルと新しいモーターのコネクタをテープで接続します。
接続後、十分な強度があることを確認するためにテストしてください。
ステップ17
ケーブルの残りの部分を機械の背面に引き出し、動画で示されているように、底面に沿って適切な長さを残してください。
ステップ18
ケーブルチェーンを再度取り付けます。
ケーブルチェーンの正しい向きは下向きで、各ジョイントの開口部が下を向くようにしてください。

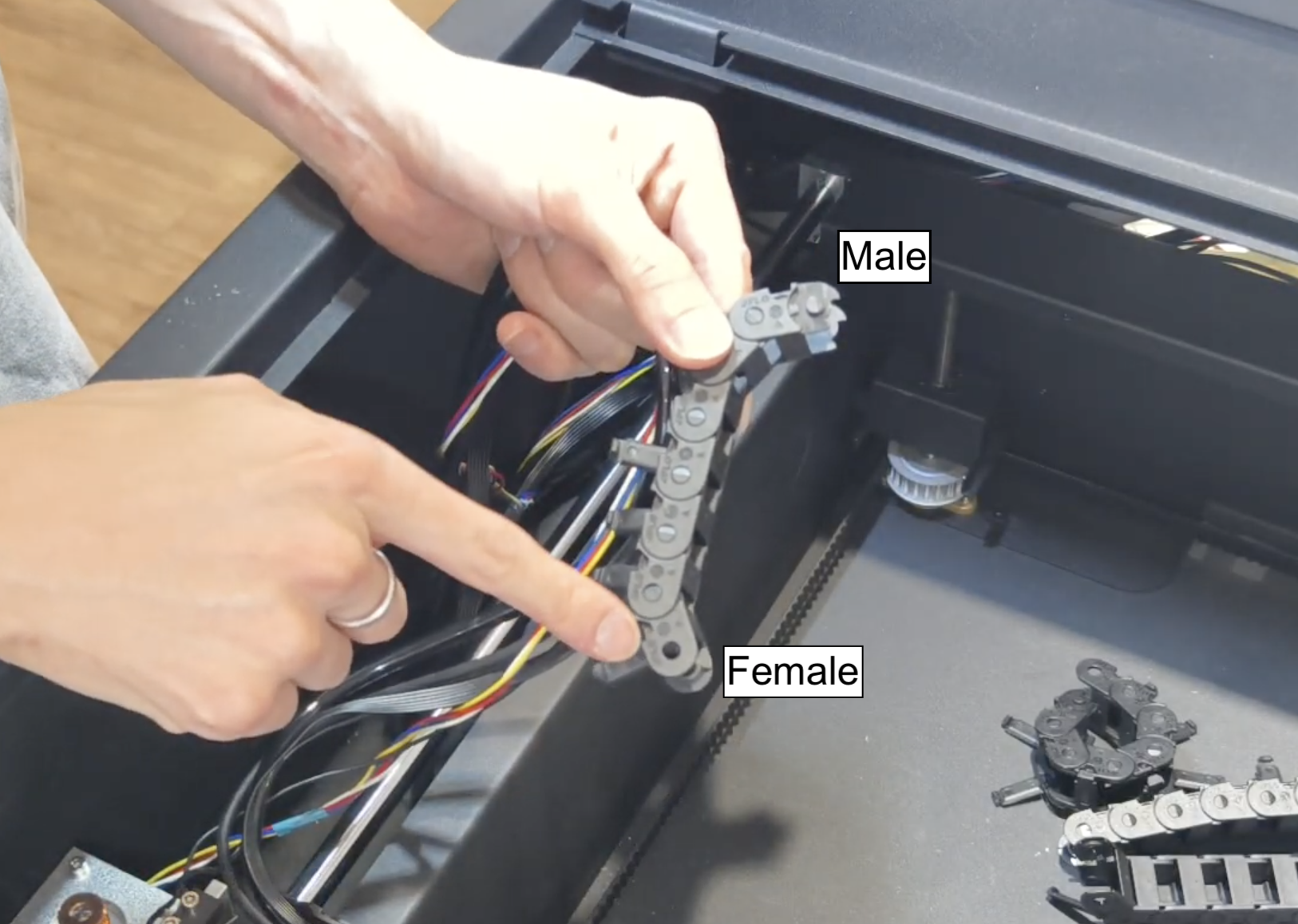

チェーンにも方向があり、オス型が機械の背面に、メス型が前面に向くようにします。
ステップ19
機械の背面下部でケーブルチェーンを再接続します。
ステップ20
X軸モーターを取り外します。
ステップ21（任意）
モーター側のケーブルの長さが適切でない場合、ウォーターポンプ側から引っ張って調整することができます。
ステップ22
第2ミラーホルダーとX軸モーターを取り付けます。

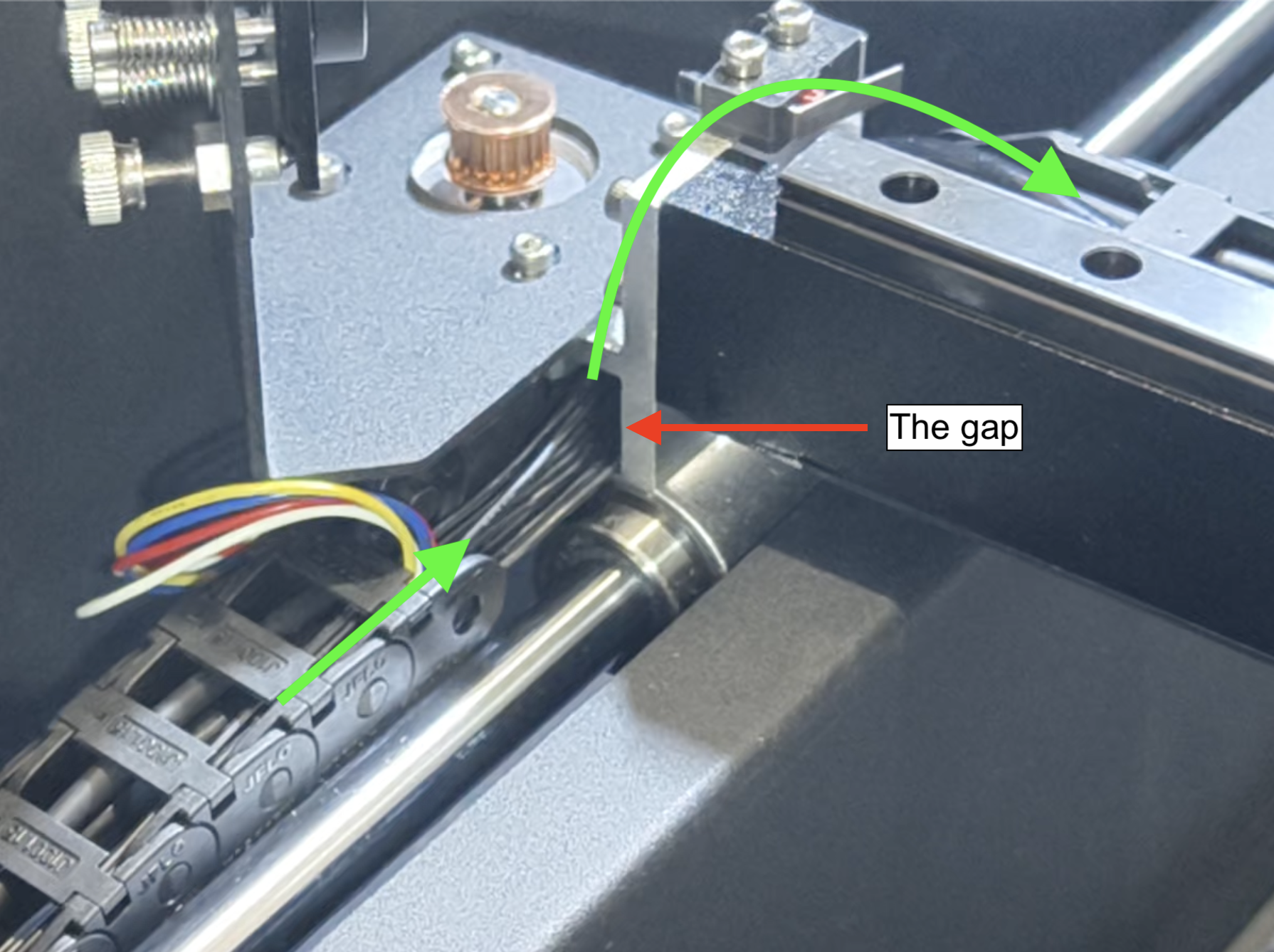

すべてのケーブルは、フレームとX軸モーターの間の隙間を通して配線します。
ステップ23
第2ミラーホルダーの下にあるケーブルチェーンを再接続します。
ステップ24

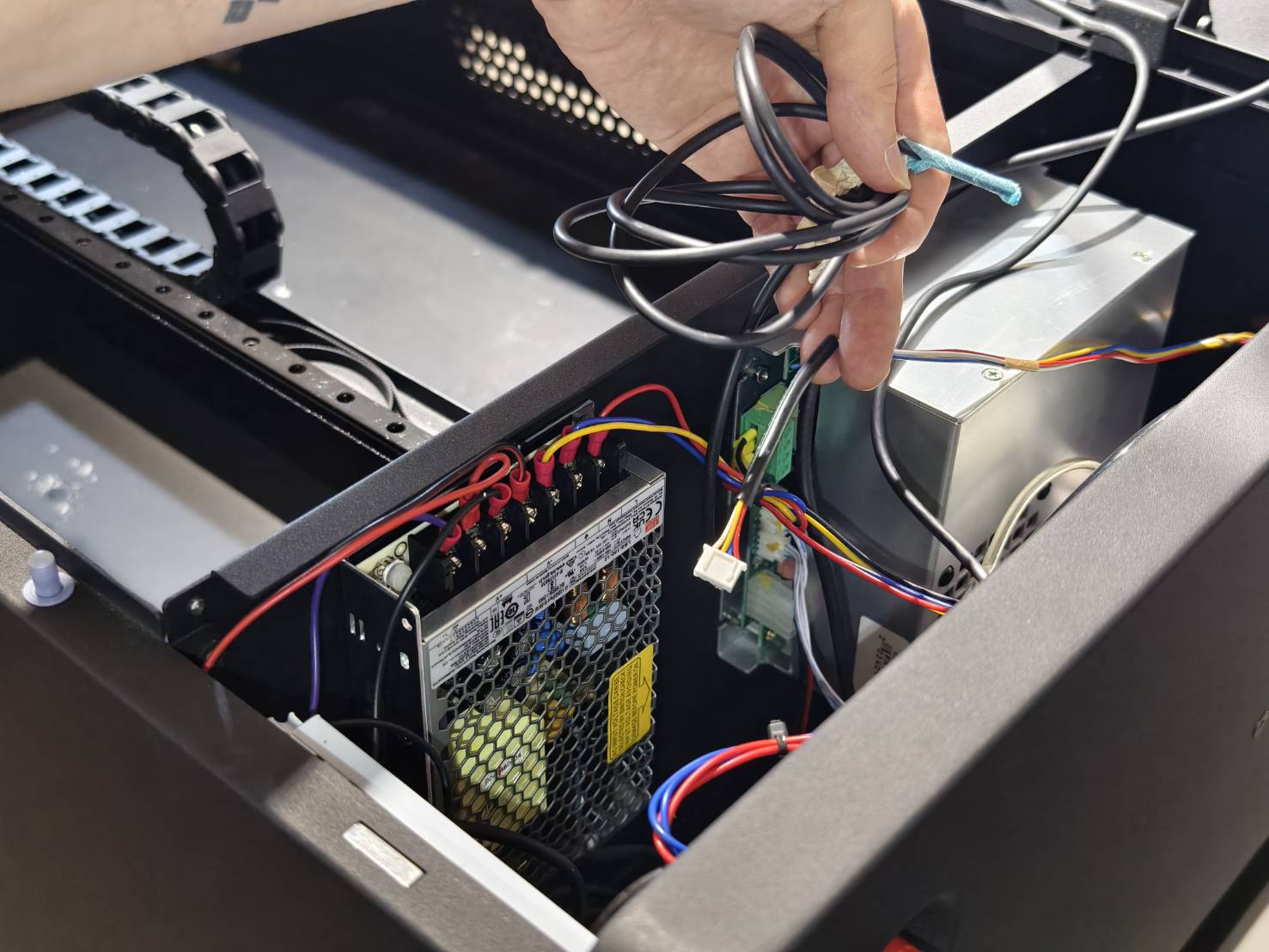

新しいモーターのコネクターがメインボードに届くまで、メインボード側からモーターのケーブルを引き出します。
ステップ25
テープを剥がし、新しいモーターのケーブルをメインボードに接続します。
（以下のページも参照してください： 図.)
ステップ26
X軸モーターにベルトを取り付けます。（ベルトの歯面が内側を向いていることを確認してください。）
ステップ27
右側のサムスクリューを締めて、X軸ベルトの張りを調整します。
ステップ28
サイドカバーを閉じ、ネジを締めます。
ウォーターポンプカバーを閉じます。
ステップ29
作業中に第2ミラーシートを動かしたため、光路の確認が必要です。
[4-9 光路の点検]
