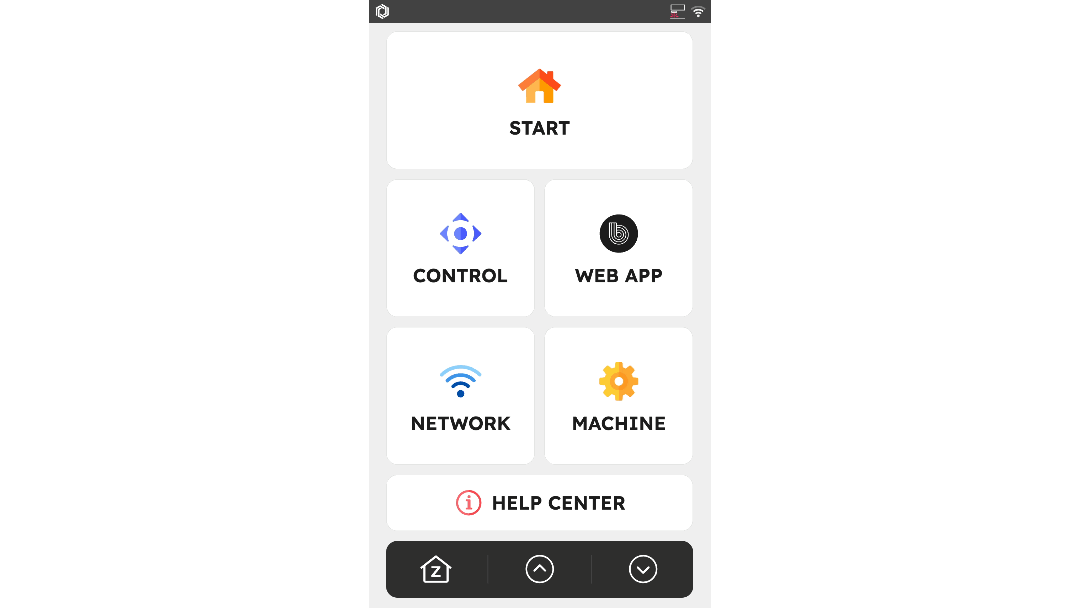

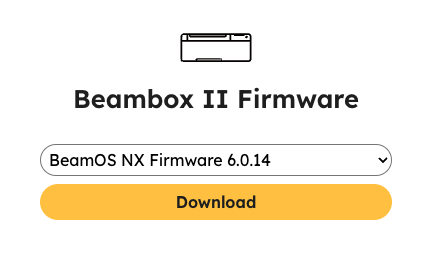

Beambox II - メインボード交換

ツール

ステップ 1

機械の電源を切り、電源コードを抜きます。

ステップ 2

サイドカバーを開けて、機械内部を確認します。

• プラスドライバーを使ってカバーを開けます。



ステップ 3

メインボード全体の写真を撮ってください。
これは、新しいメインボードを取り付ける際にケーブルの接続場所を忘れないようにするためです。
（もしケーブルの接続場所を忘れた場合は、最新の配線図を参照してください。以下の写真はメインボードのバージョンによって異なるため使用しないでください。）

ステップ 4

メインボードの上部には似たようなケーブルが2本あります。1本はZ軸モーター用、もう1本はY軸モーター用です。
これらのケーブルを間違ったソケットに差し込まないように、ケーブルにマークを付けることを強くお勧めします。

•
  • Z軸のケーブルを抜き、コネクターに「Z」とマークを付けます。
    メインボードにはZ軸モーター用の表示があり、新しいメインボードでZ軸ケーブルをどこに差すか判断できます。


  • Y軸のケーブルを抜き、コネクターに「Y」とマークを付けます。
    メインボードにはY軸モーター用の表示があり、新しいメインボードでY軸ケーブルをどこに差すか判断できます。

ステップ 5

メインボードの左上にあるエアチューブを抜きます。

ステップ 6

メインボードの他のケーブルも抜きます。

ステップ 7

メインボードを固定しているネジを外します。（2.5mm 六角ネジ×6本）
これでメインボードを機械から完全に取り外せます。

• 左上


• 左下


• 右上


• 右下

• 中央上

• 中央下


• これでメインボードを機械から取り外せます。


ステップ 8

新しいメインボードを取り付け、2.5mm六角ネジで固定します。
取り付ける際は、Z軸とY軸モーターのソケットが上部に来るようにしてください。

ステップ 9

Z軸モーターとY軸モーターのケーブルを再接続します。

• メインボードにはZ軸モーター用の表示があり、新しいメインボードでZ軸ケーブルをどこに差すか判断できます。


• メインボードにはY軸モーター用の表示があり、新しいメインボードでY軸ケーブルをどこに差すか判断できます。

ステップ 10

他のすべてのケーブルを再接続します。
（もしケーブルの接続場所を忘れた場合は、最新の配線図を参照してください。以下の写真はメインボードのバージョンによって異なるため使用しないでください。）

ステップ 11

エアチューブがしっかりと確実に接続されていることを確認してください。

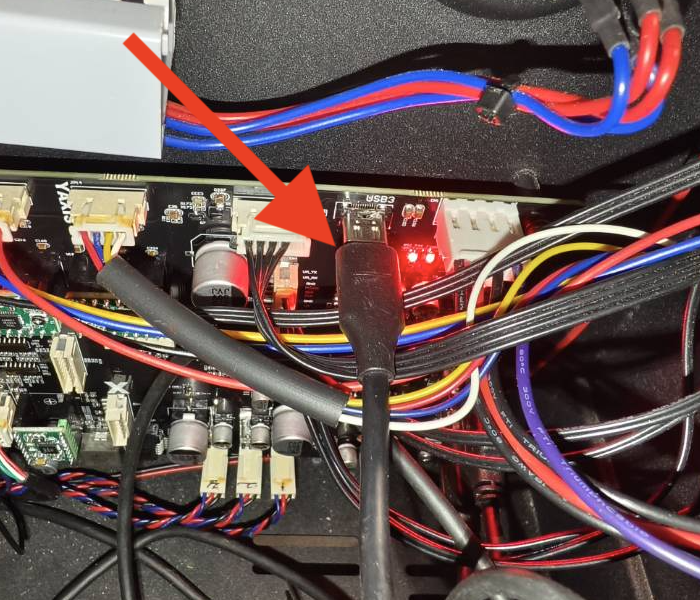

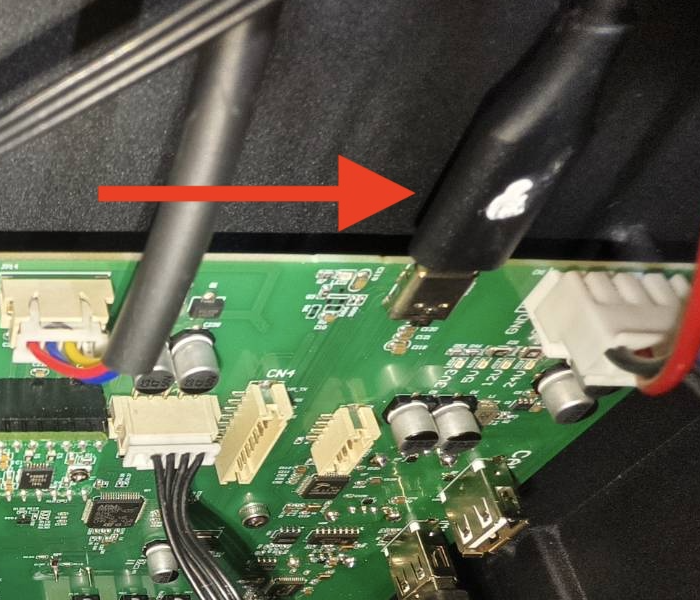

Type-Cケーブルの白い点が、メインボードのバージョンによって下向きか外向きかになるようにしてください。（1つのバージョンはType-Cソケットが90度、もう1つは180度の位置にあります。）

ステップ 12

サイドカバーを閉じてネジを締めます。
