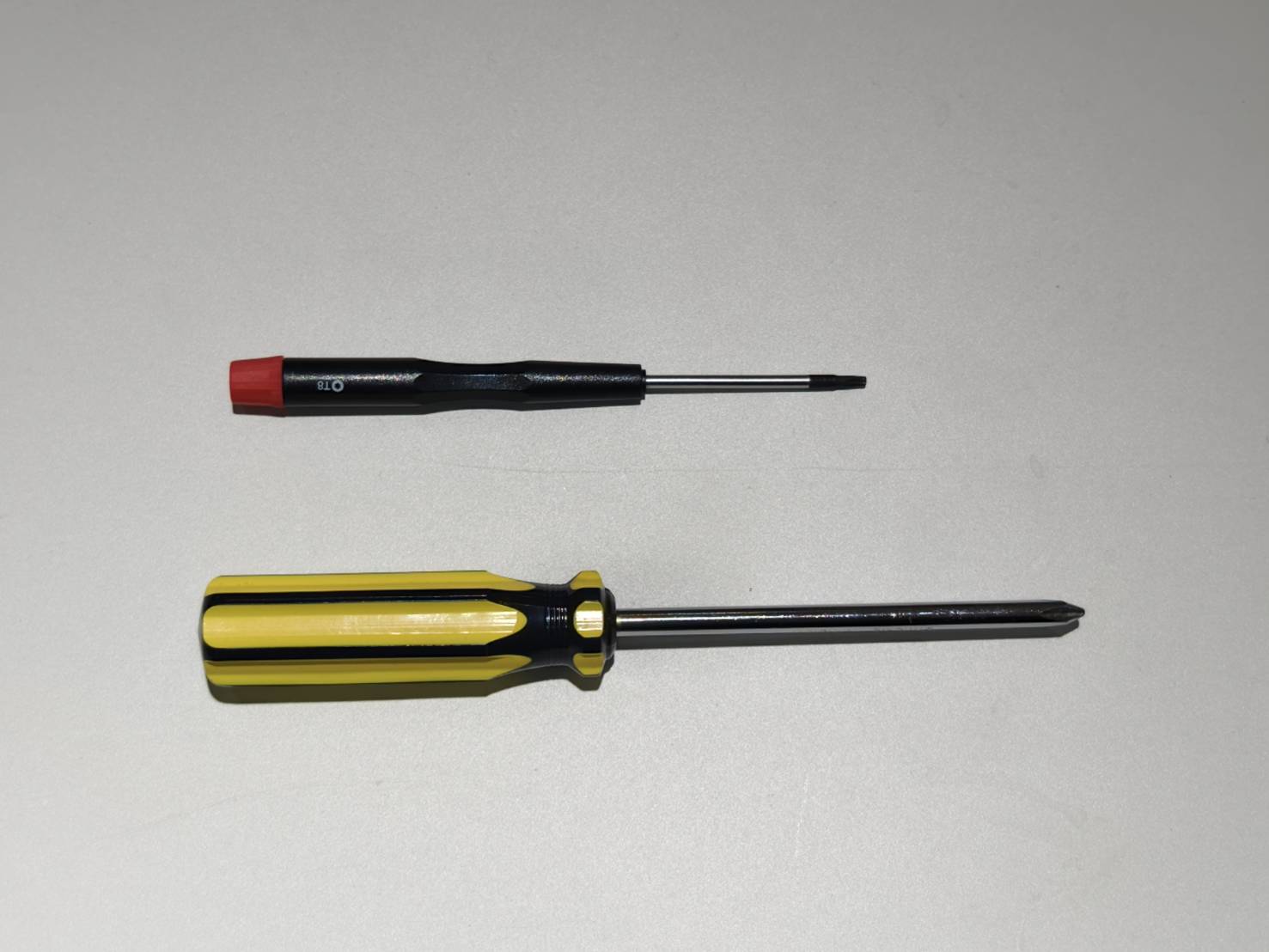

ツール
| 1 |
プラスドライバー |
| 2 |
T8ドライバー |
ステップ1
装置の電源を切り、電源コードを抜いてください。
ステップ2

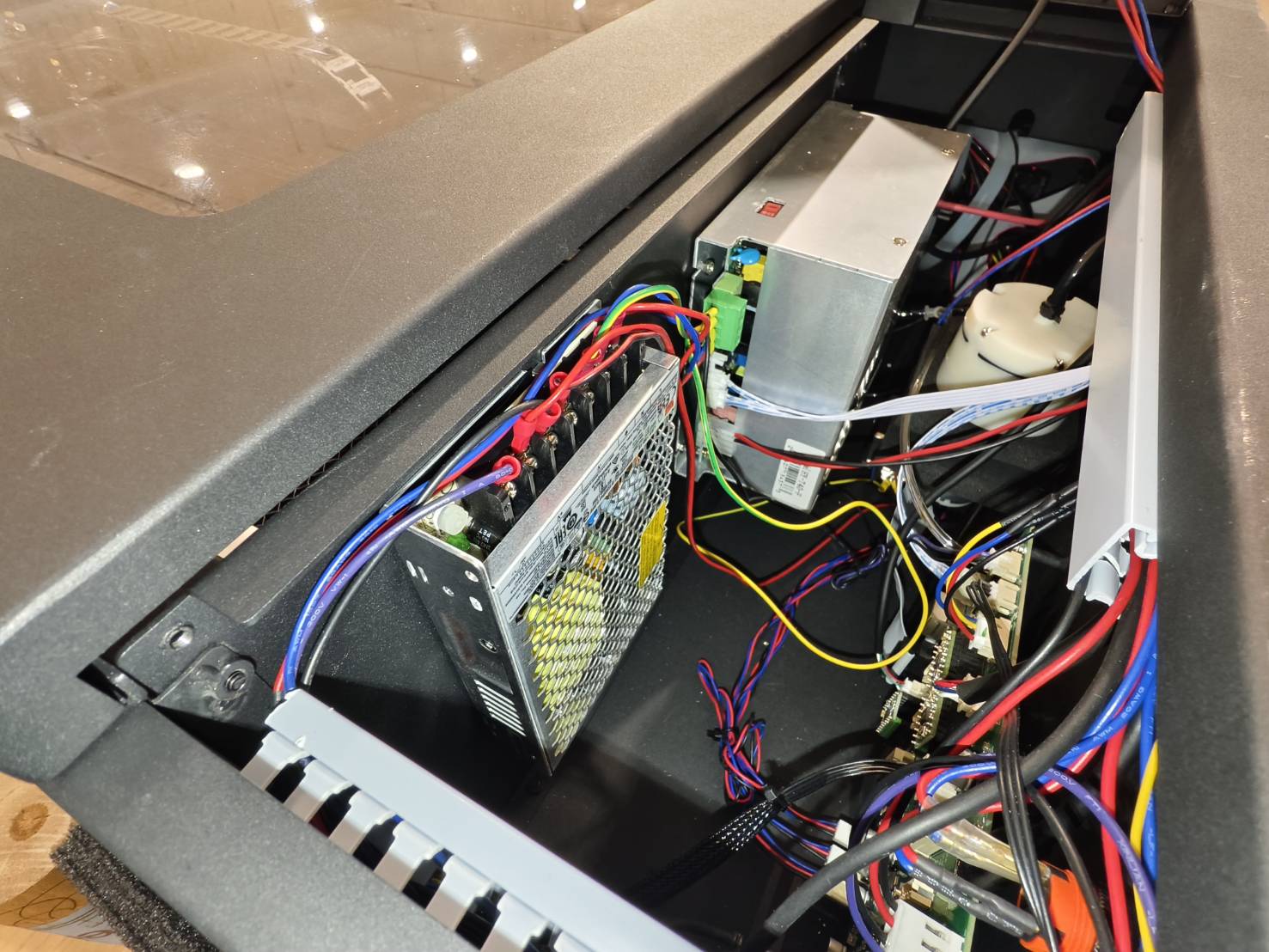

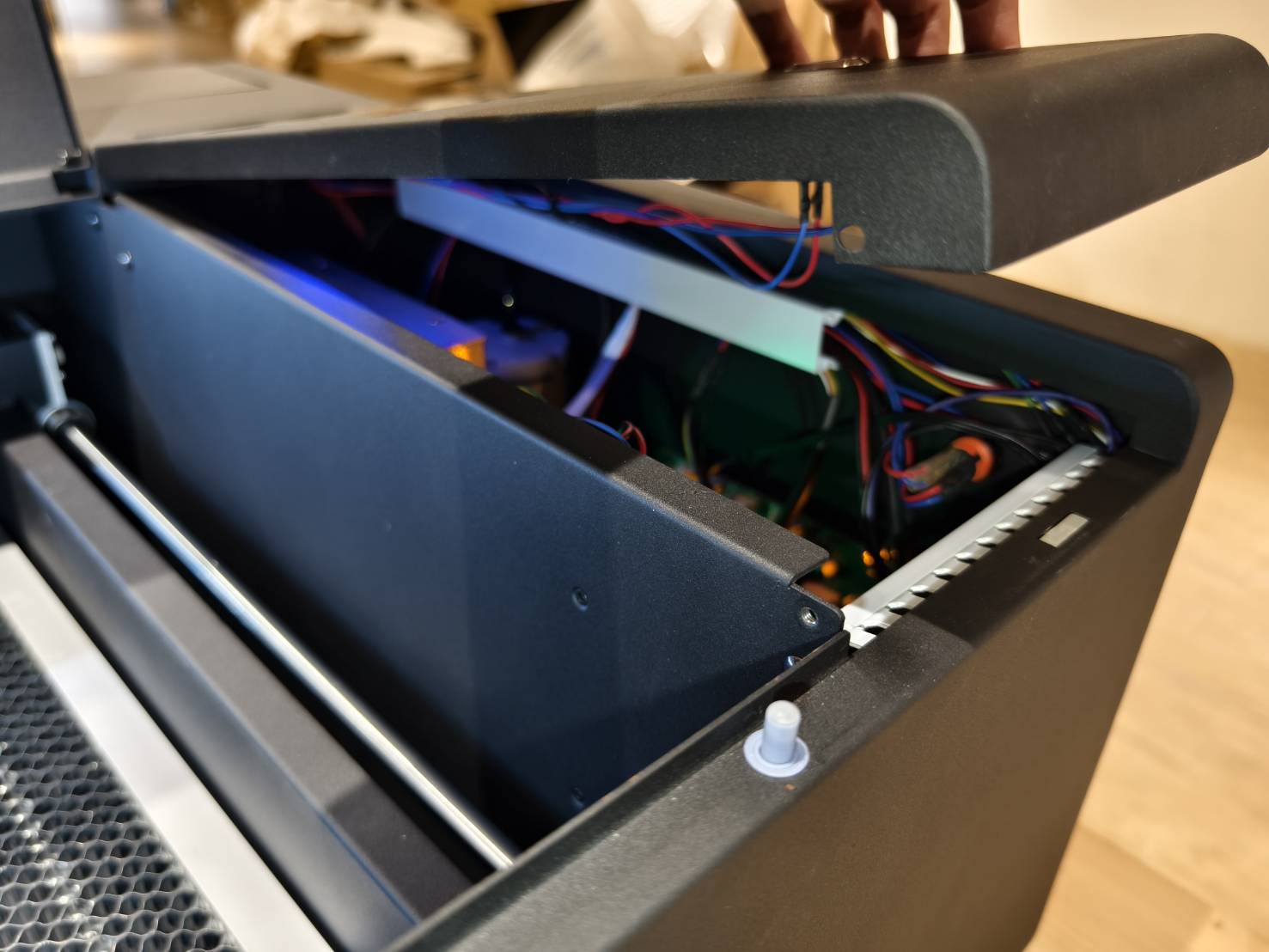

サイドカバーを開けて、装置内部を確認します。
-

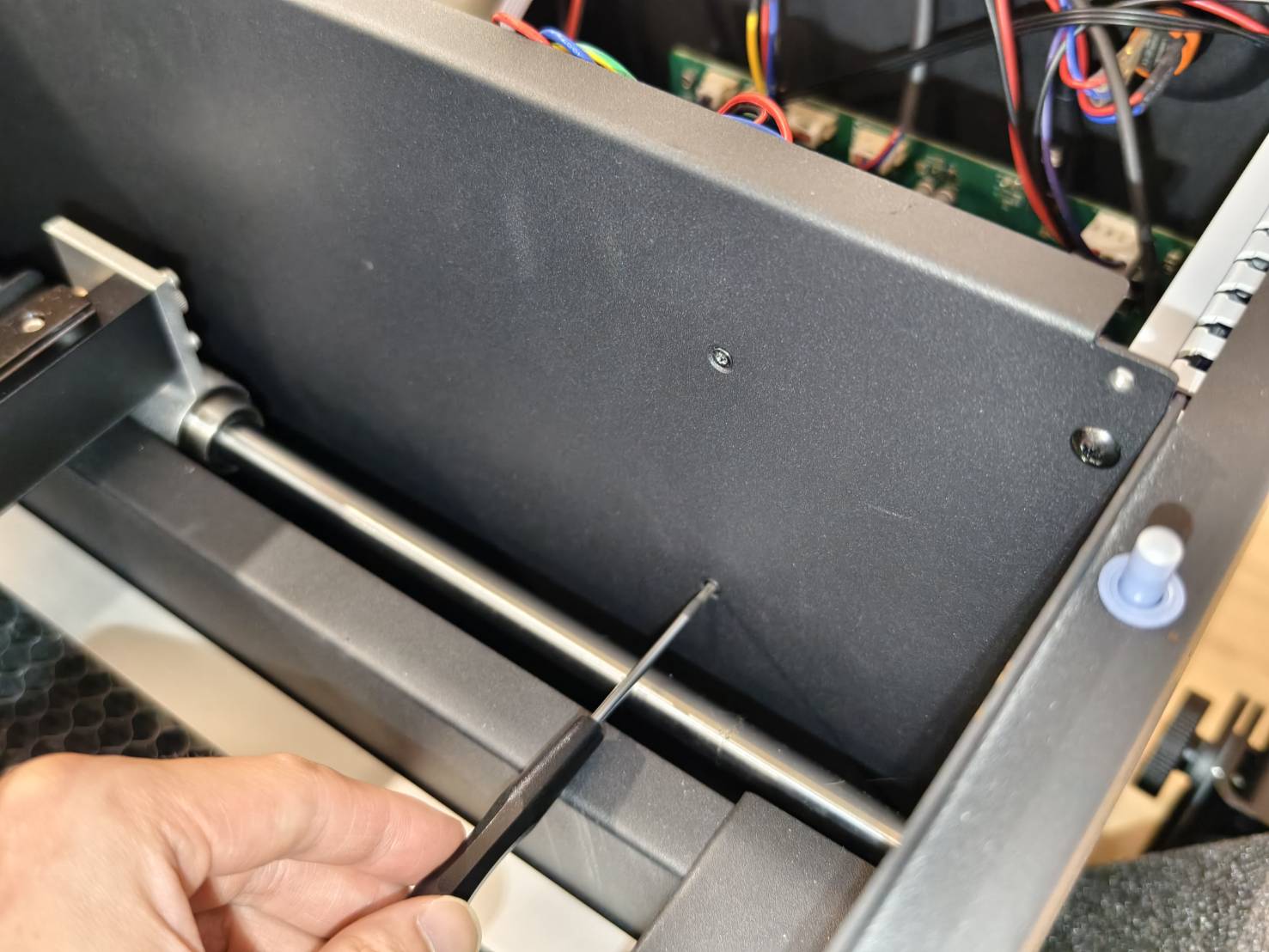

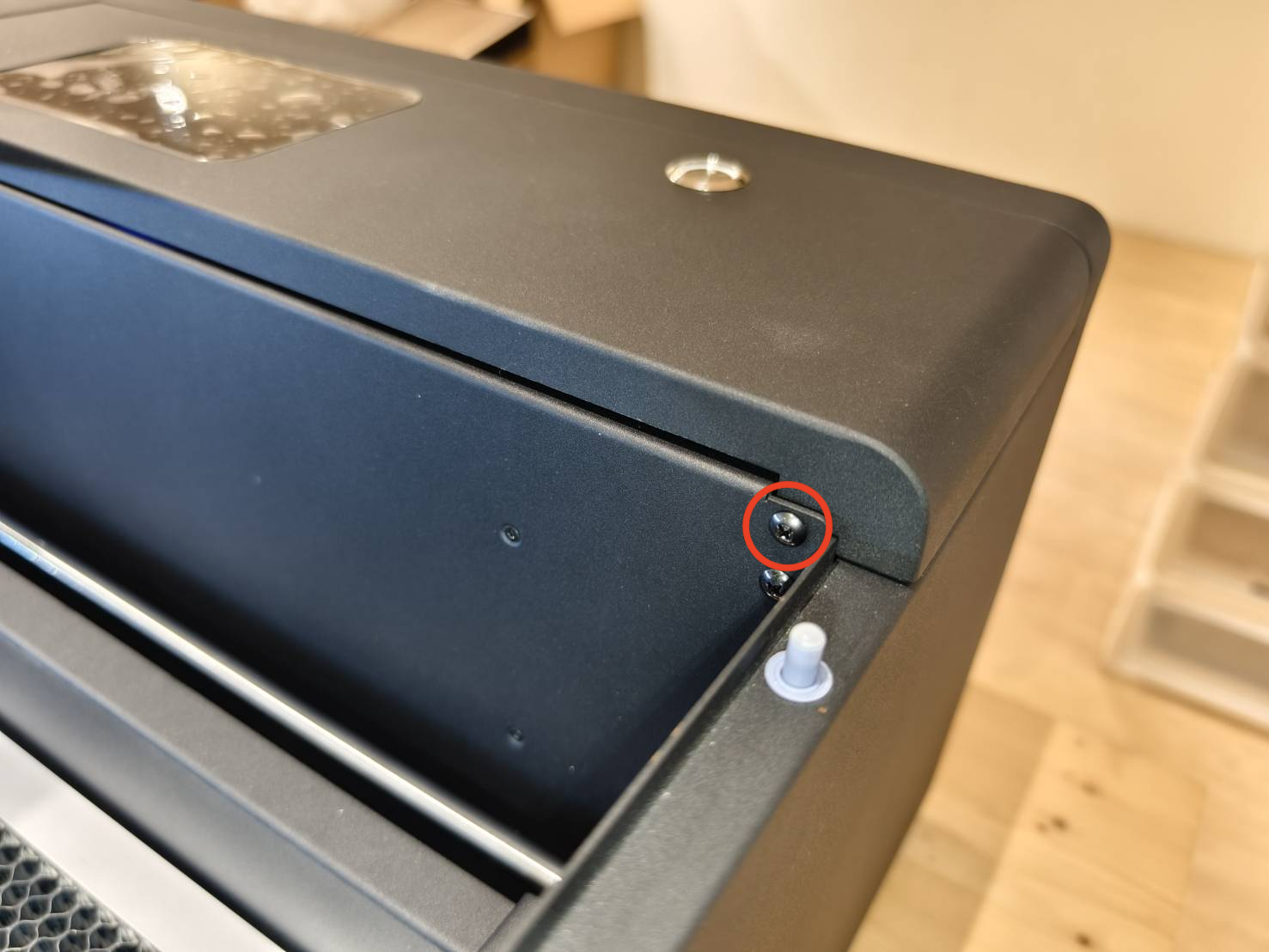

プラスドライバーを使用してカバーを取り外します。
ステップ3

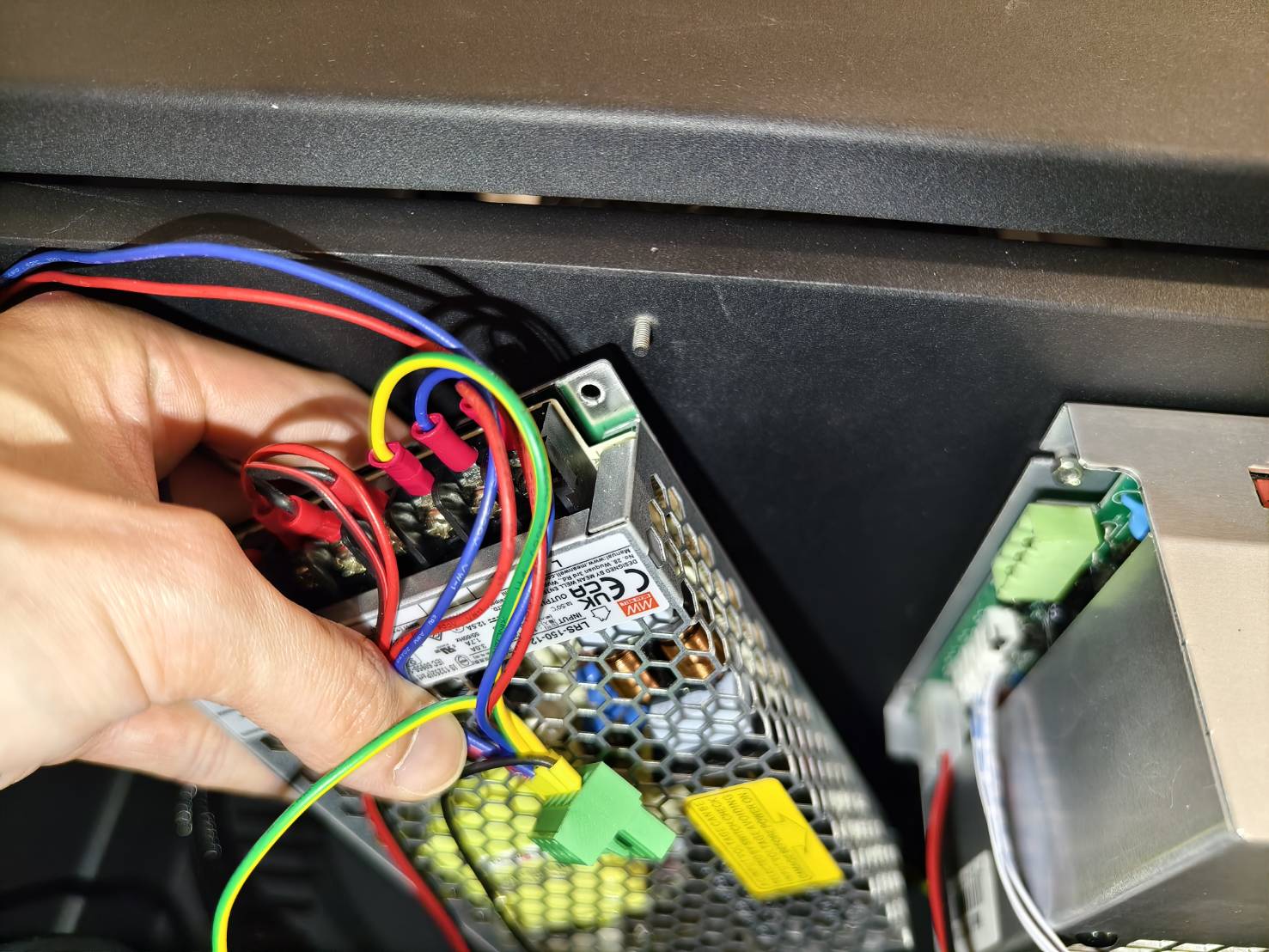

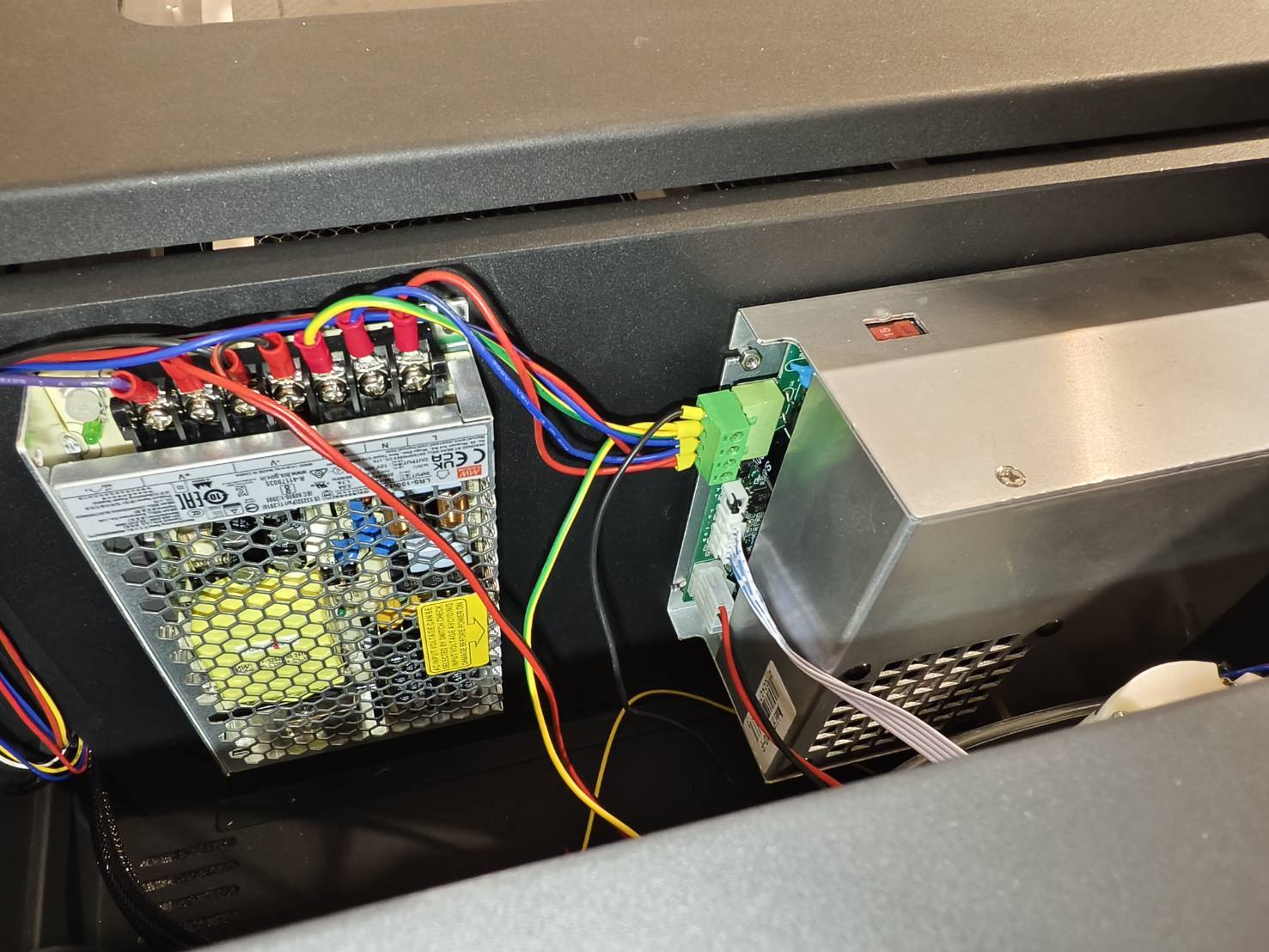

12V電源ユニット(PSU)の配線全体の写真を撮影してください。写真はできるだけ鮮明に撮ってください。
新しい電源ユニットを取り付ける際に、配線の接続位置を忘れないようにするためです。
(配線の接続位置が不明な場合は、最新のセットアップについては 配線図 を参照してください。)
ステップ4
レーザー電源からケーブルを取り外します。
ステップ5

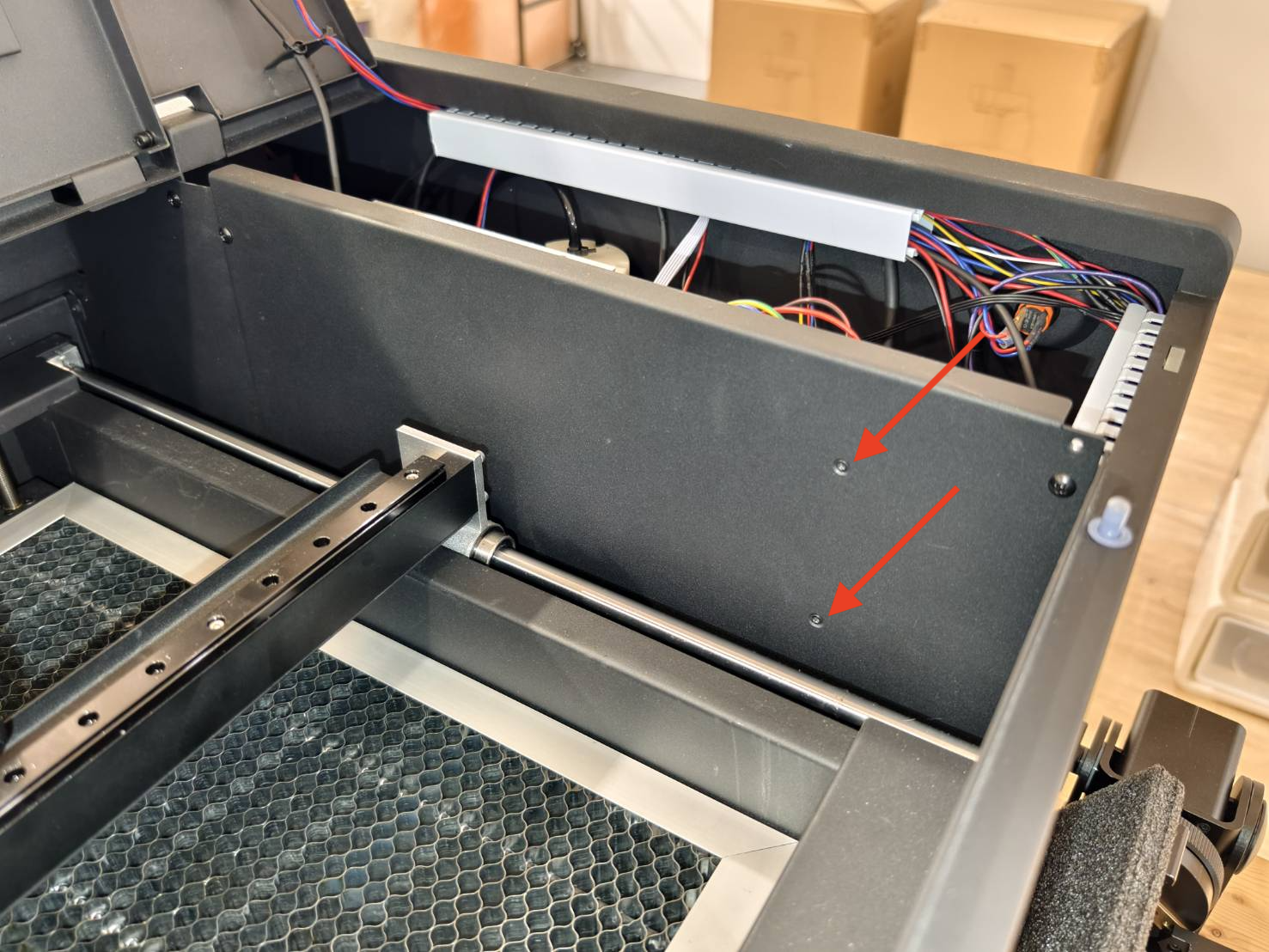

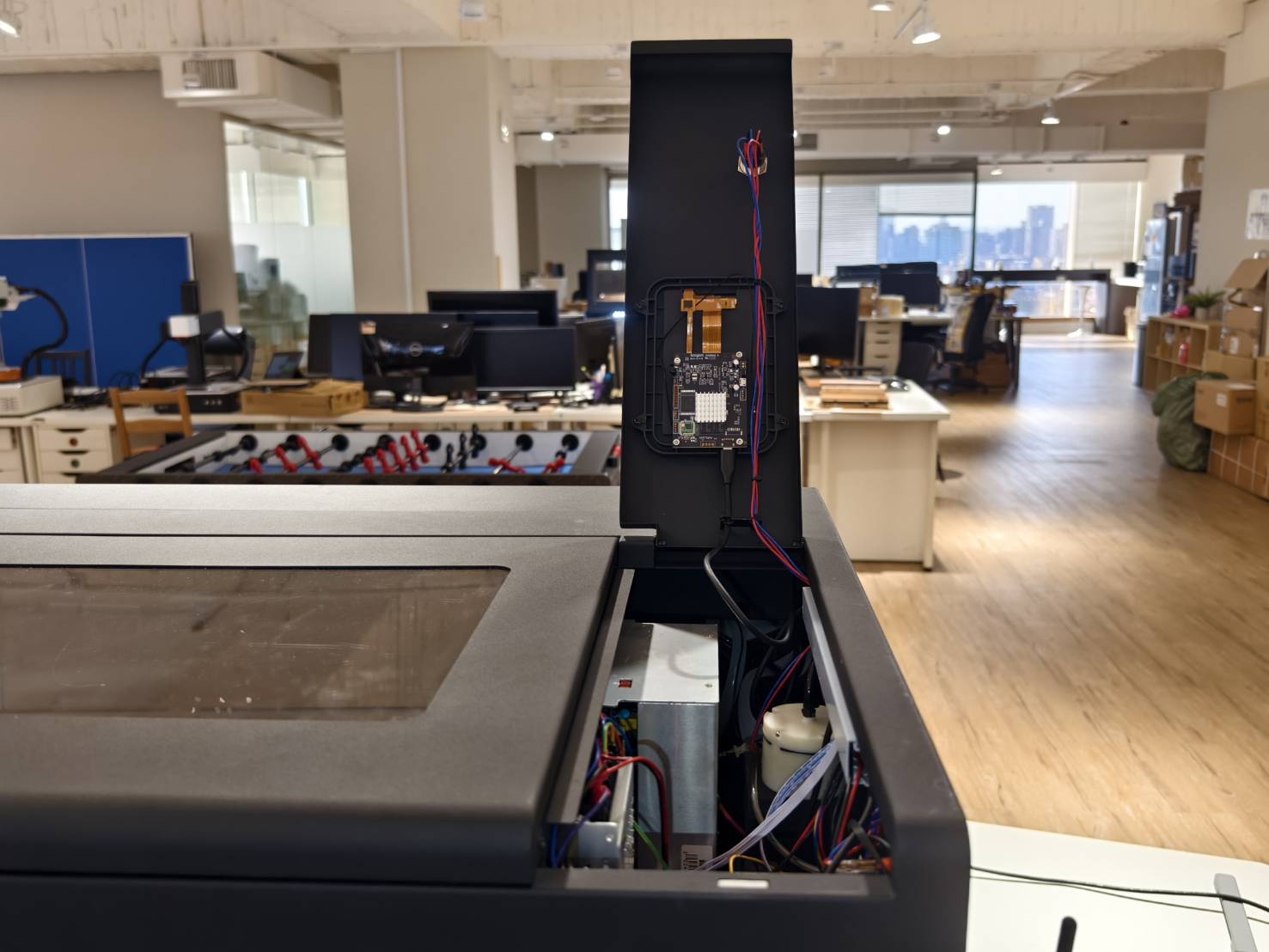

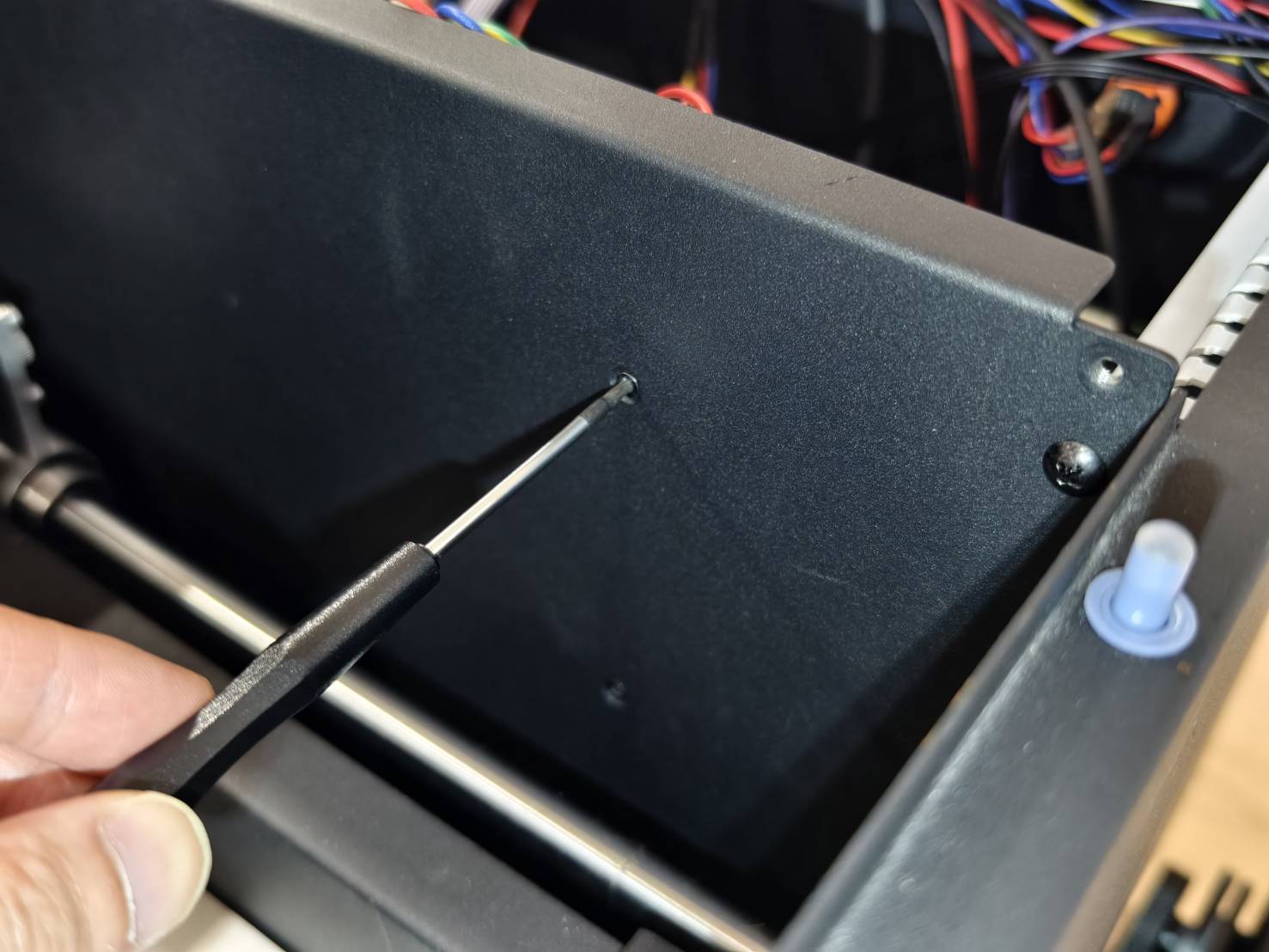

上蓋を開け、12V電源ユニットの背面にある2本のT8ネジを取り外します。
これでPSUを金属板から取り外すことができます。
ステップ6

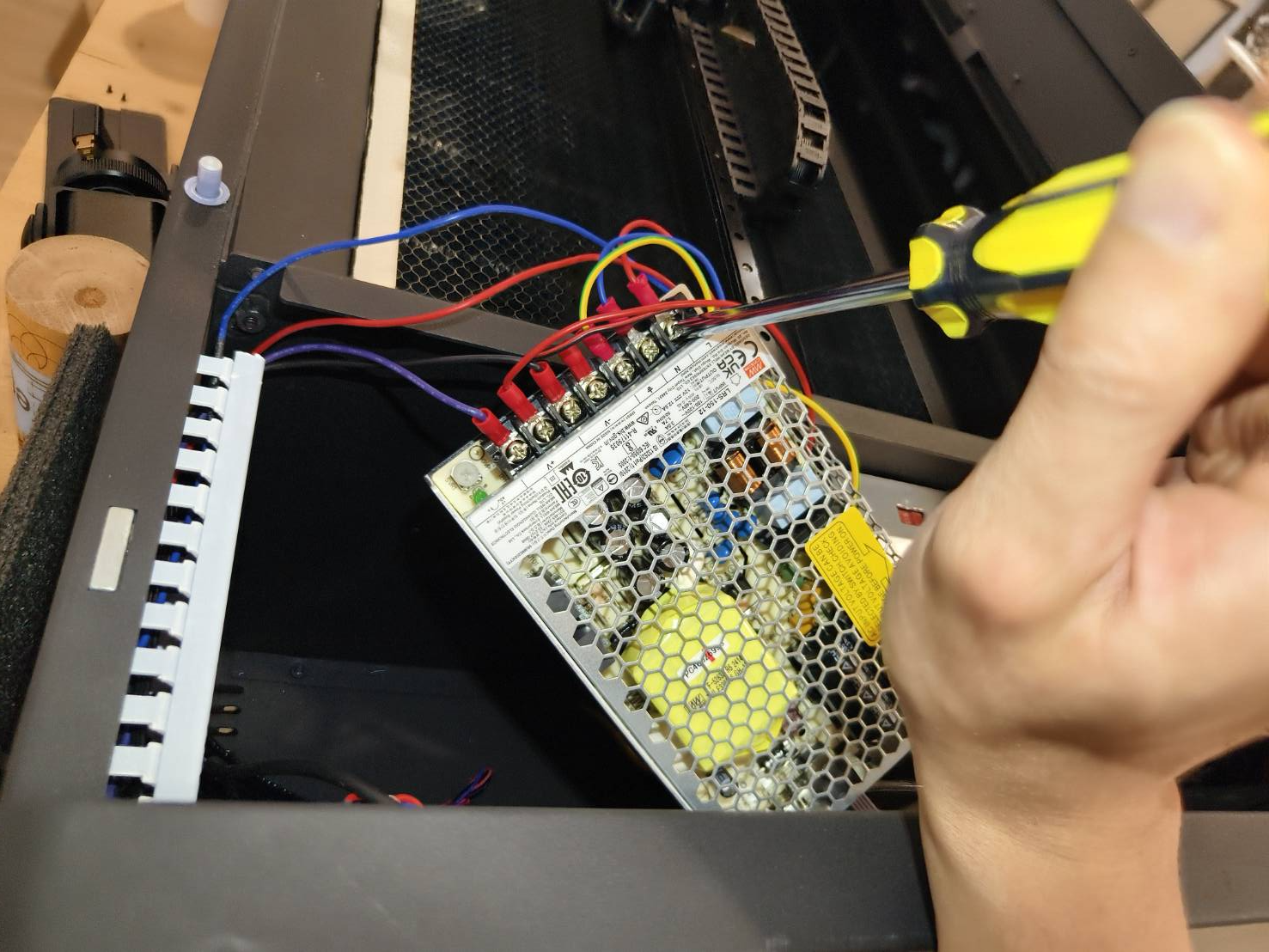

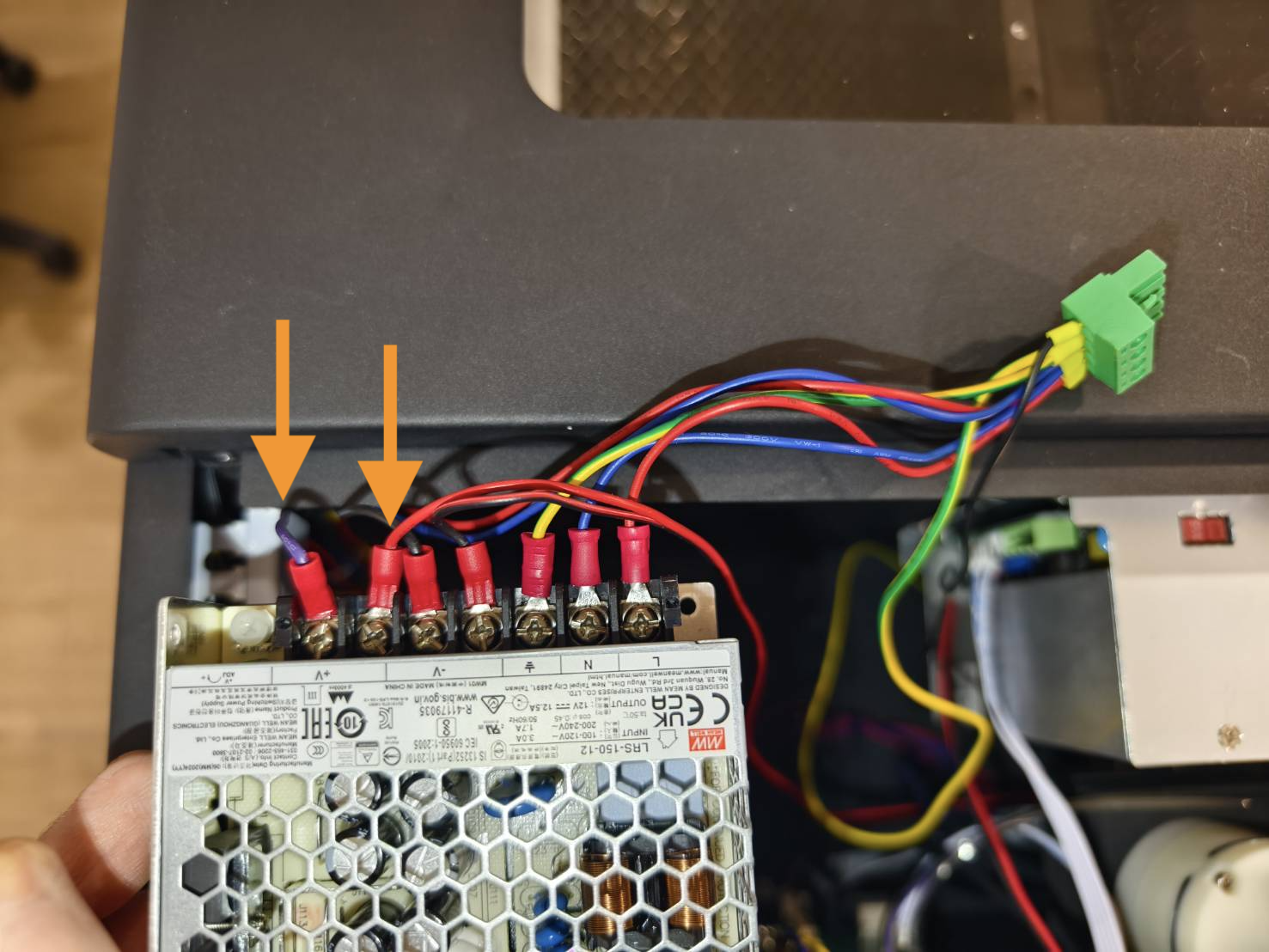

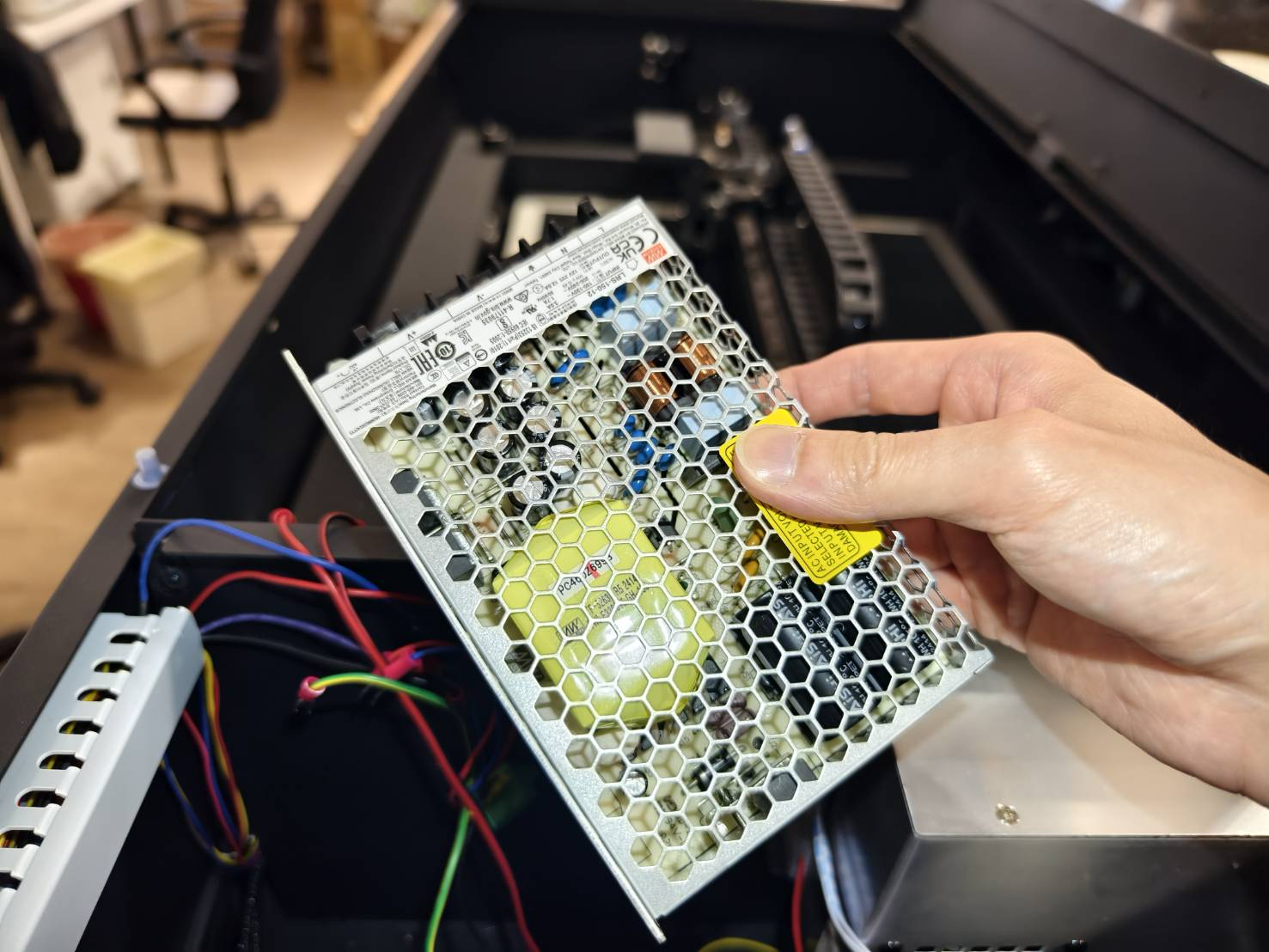

12V PSUのすべての配線を取り外し、機械から完全に取り外すことができます。
配線を取り外す前に写真を撮っておくと、後で配線の位置を確認できます。
(ネジを完全に外す必要はありません。ネジを緩めれば配線を抜くことができます。)
ステップ7
12V電源の 電圧が、お使いの国や環境に適した設定になっていることを確認してください。

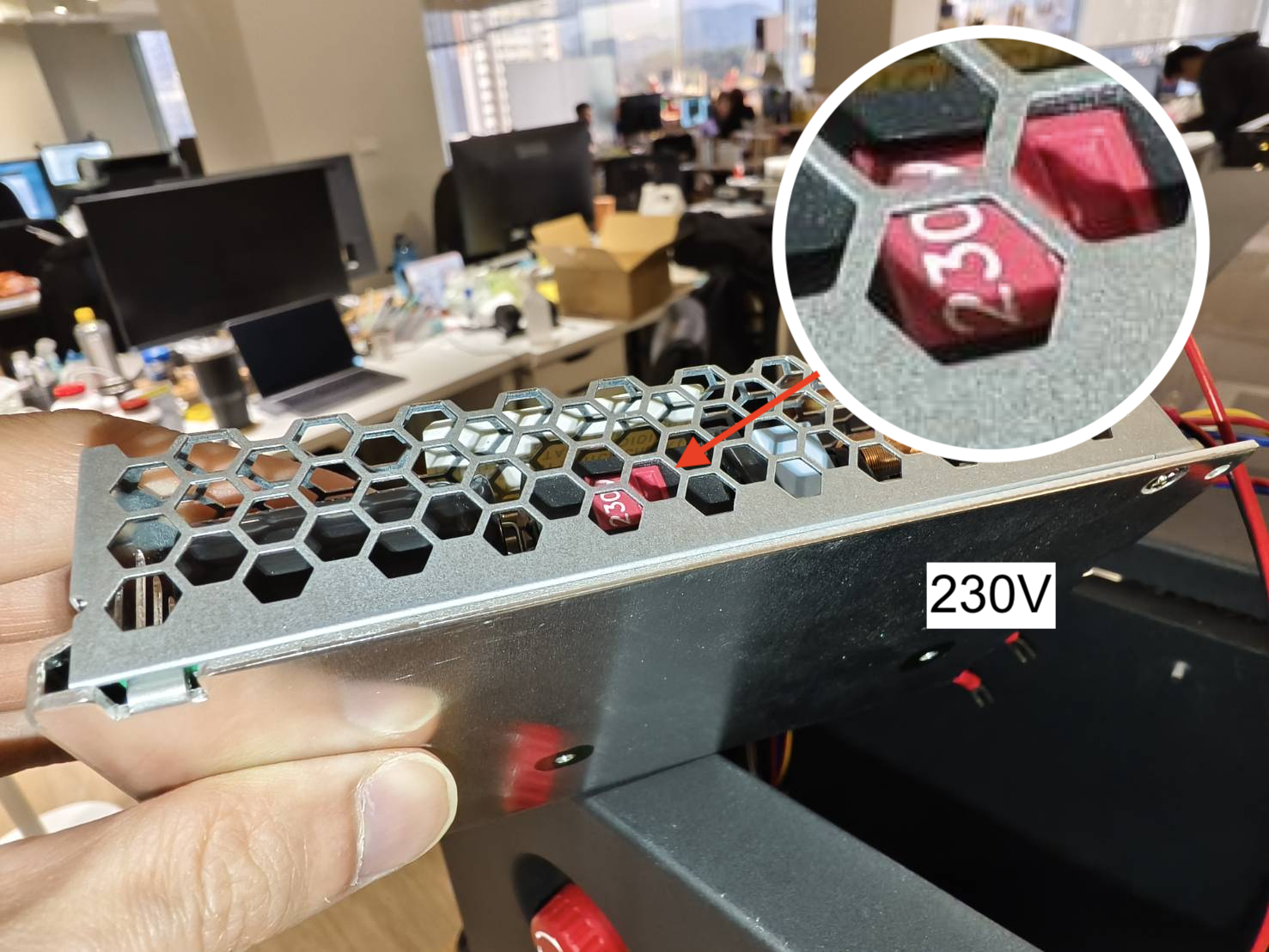

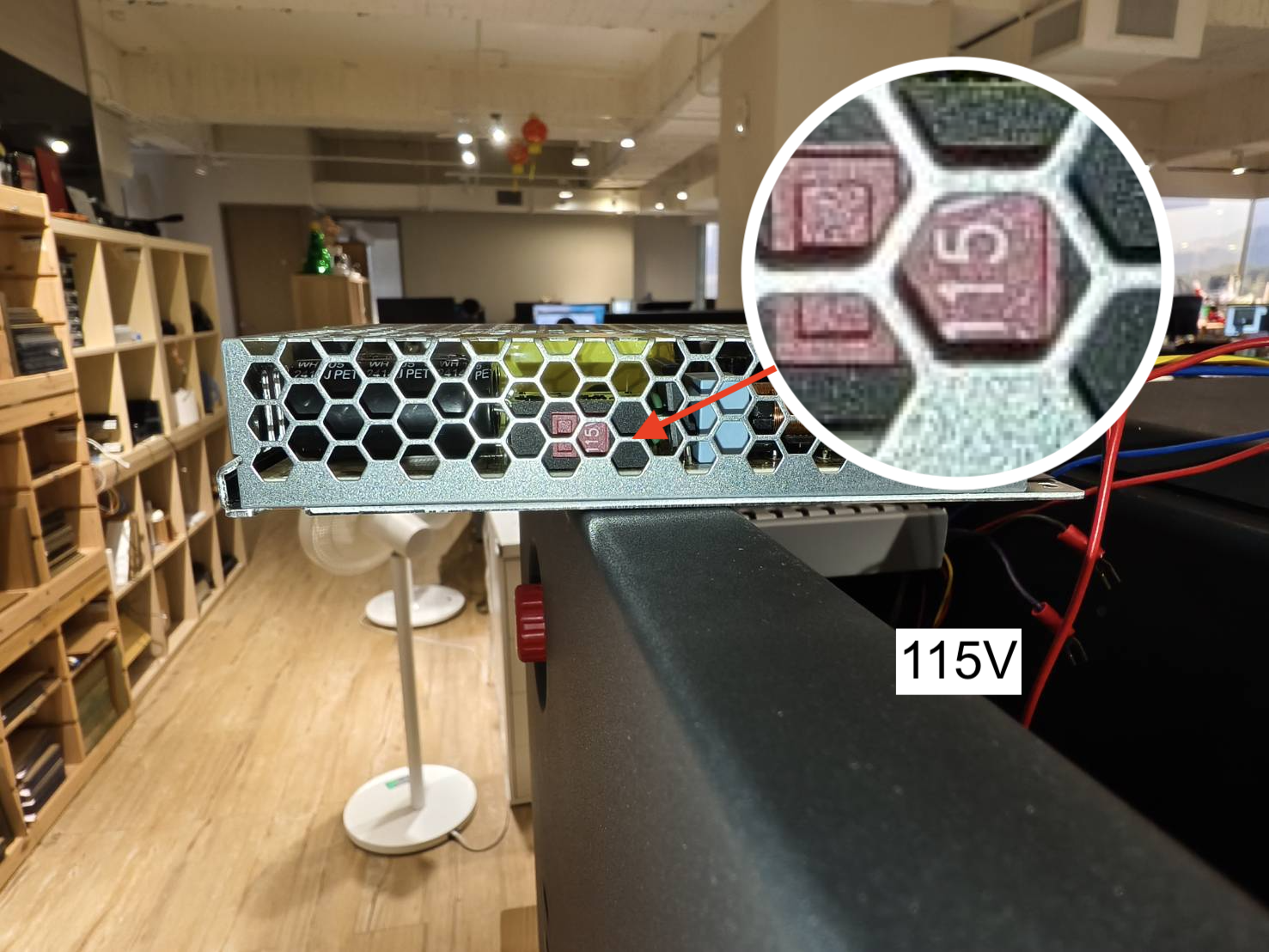

スイッチは電源ユニットの側面にあります。お使いの環境に合わせて115Vまたは230Vに切り替えてください。
(お使いの地域の電圧がわからない場合は、 Wikipedia)
ステップ8

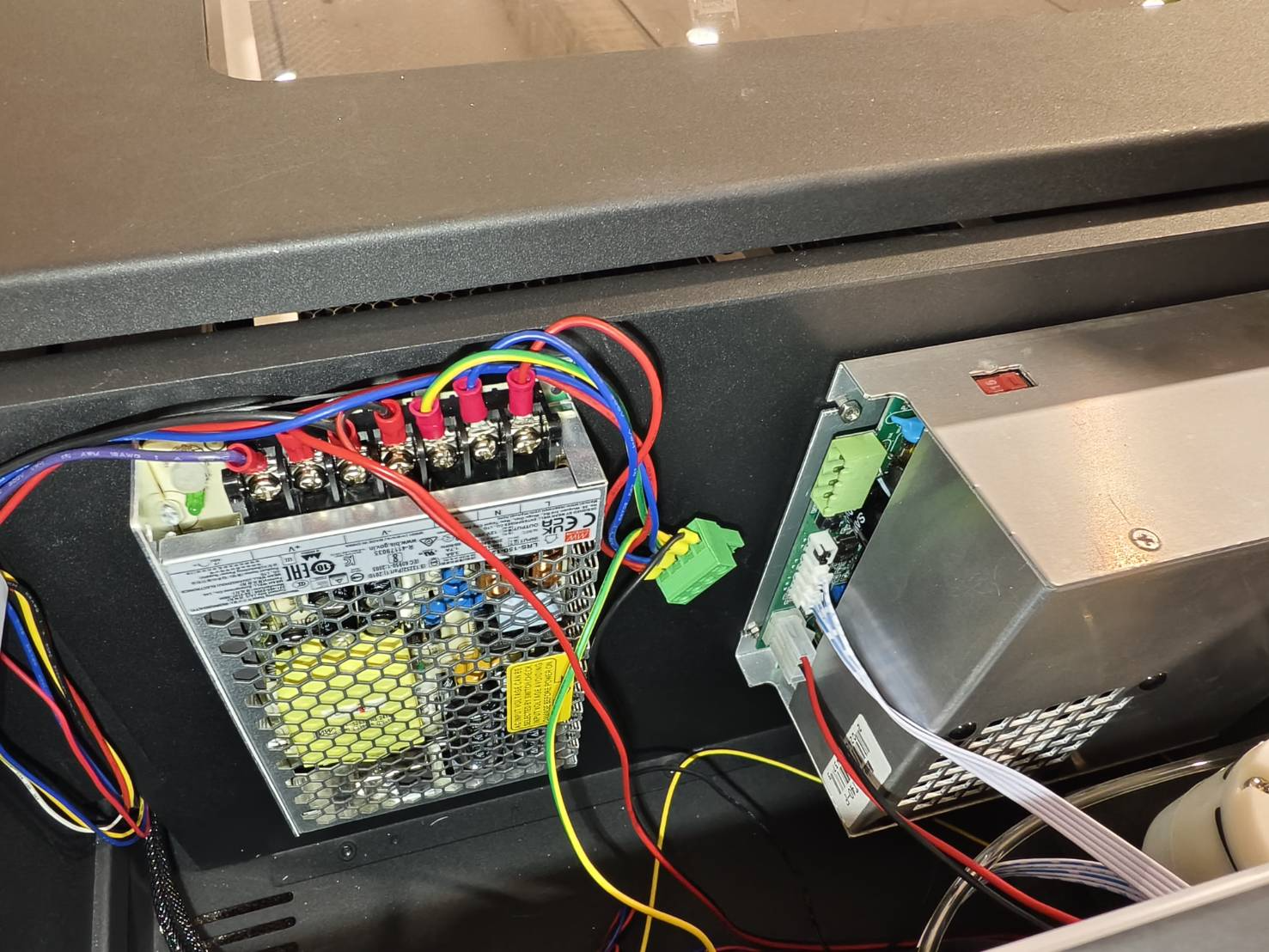

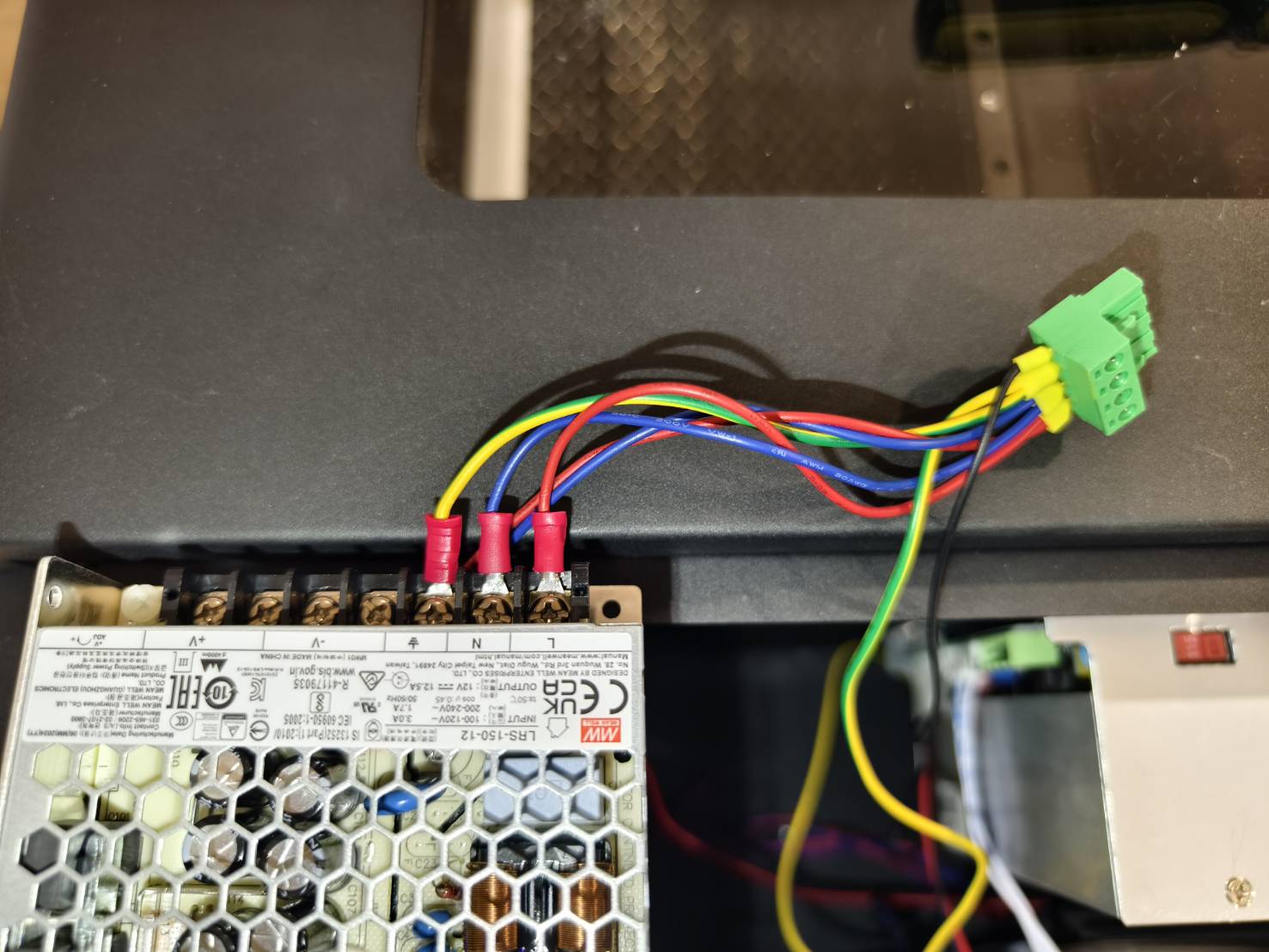

新しい12V電源ユニットにすべての配線を再接続します。

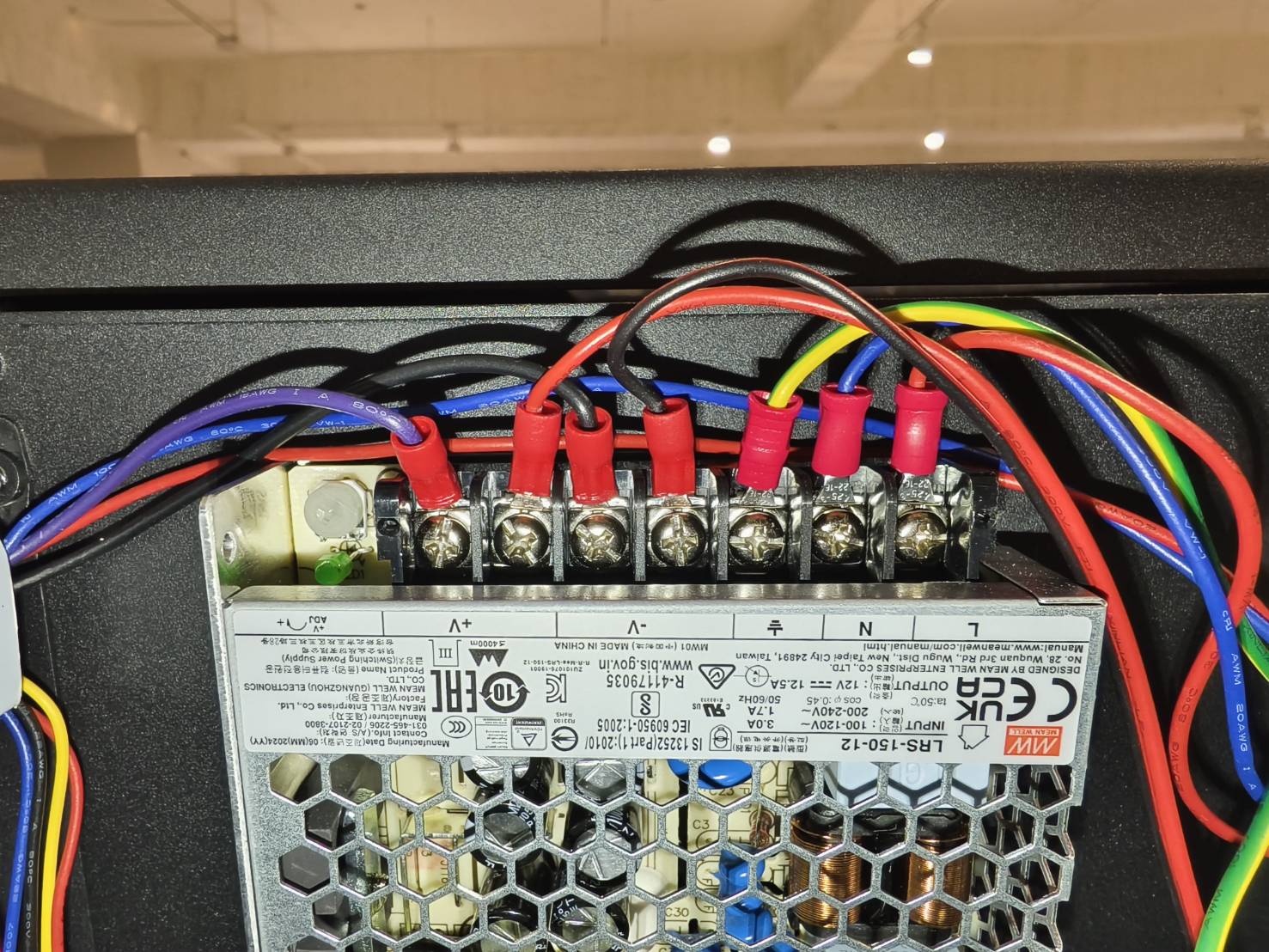

- 緑色のコネクタの配線が「L」、「N」、「⏚」に正しく接続されていることを確認してください。
赤 は「L」に接続します。
青 は「N」に接続します。
緑/黄色 は「⏚」(アース)に接続します。

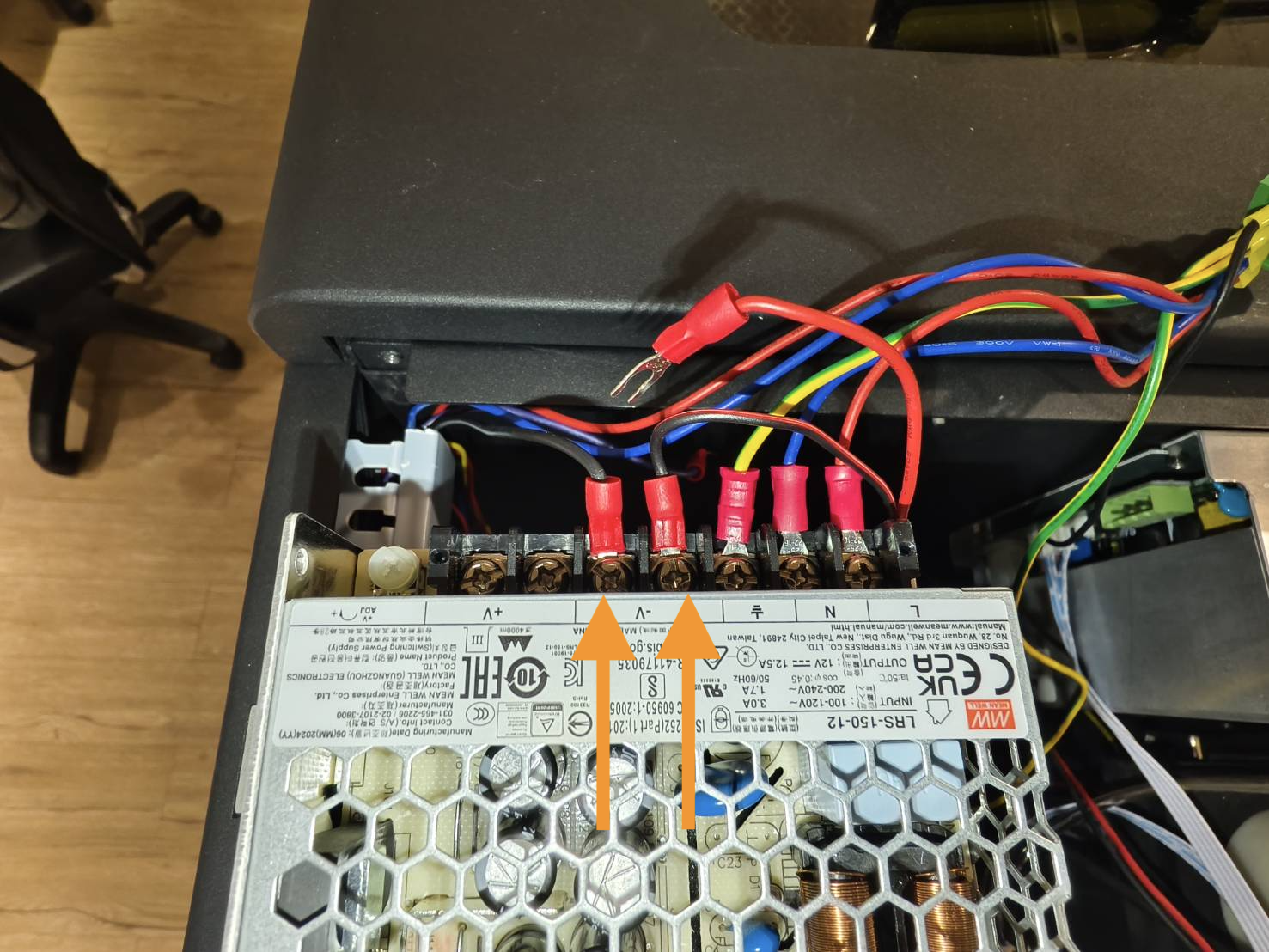

- 黒と黒/赤は「-V」に接続します。
- 赤と紫は「+V」に接続します。
(この赤が緑色のコネクタからのものではないことを確認してください。)
ステップ9
12V電源ユニットをスタッドに取り付けます。
ステップ10
T8ネジを使用して電源ユニットを固定します。
ステップ11
- 緑色のコネクタをレーザー電源に再接続します。
-
サイドカバーを閉じ、ネジを締めます。
