Beambox II - フローセンサーの交換

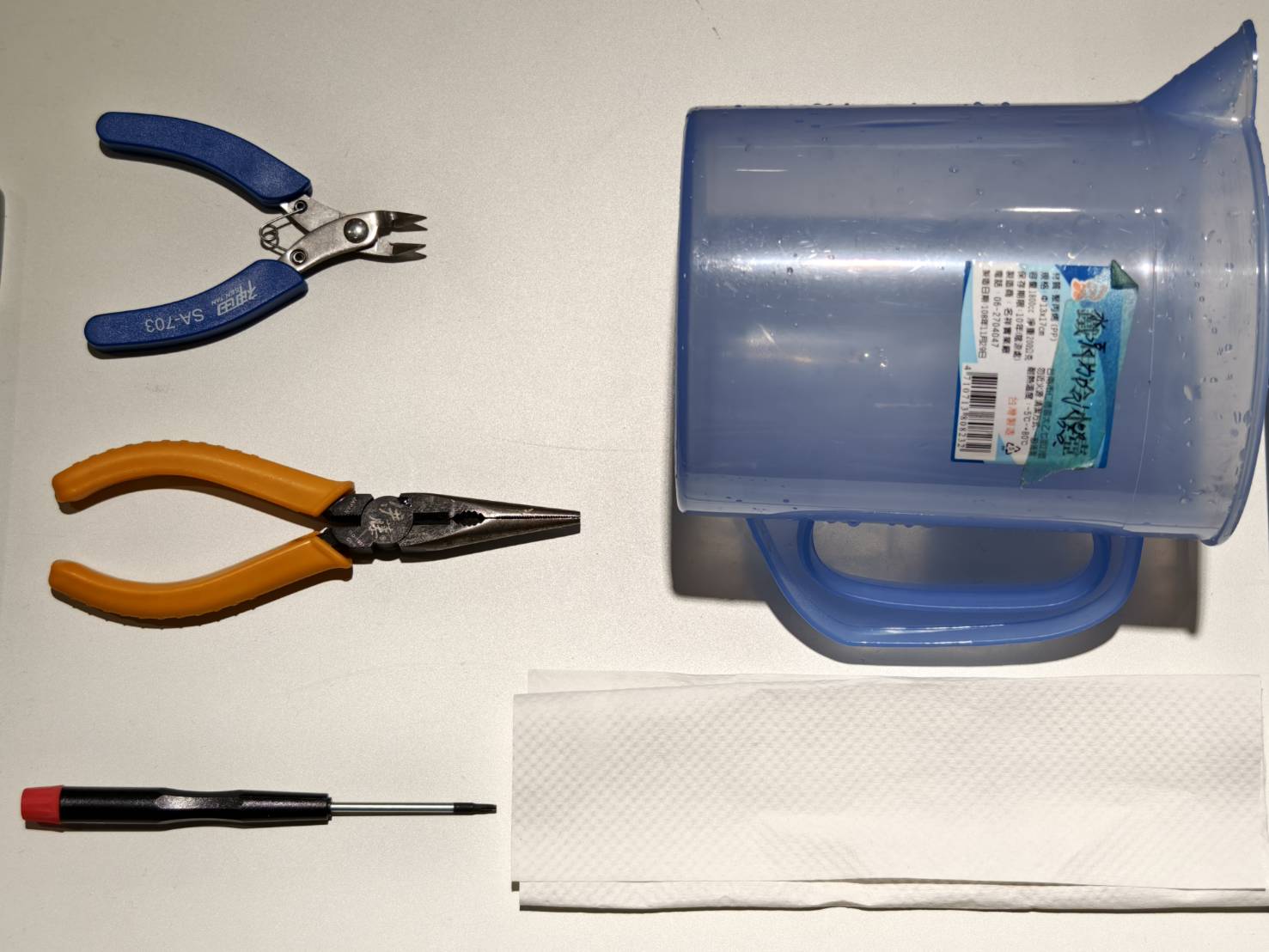

工具

手順1

装置の電源を切り、電源コードを抜いてください。

手順2

トルクスドライバーを使用して水ポンプカバーを開けてください。

手順2.1

この手順は任意です。
装置を持ち上げて上下のスペースを確保するか、テーブルの端に移動させてください。

手順3

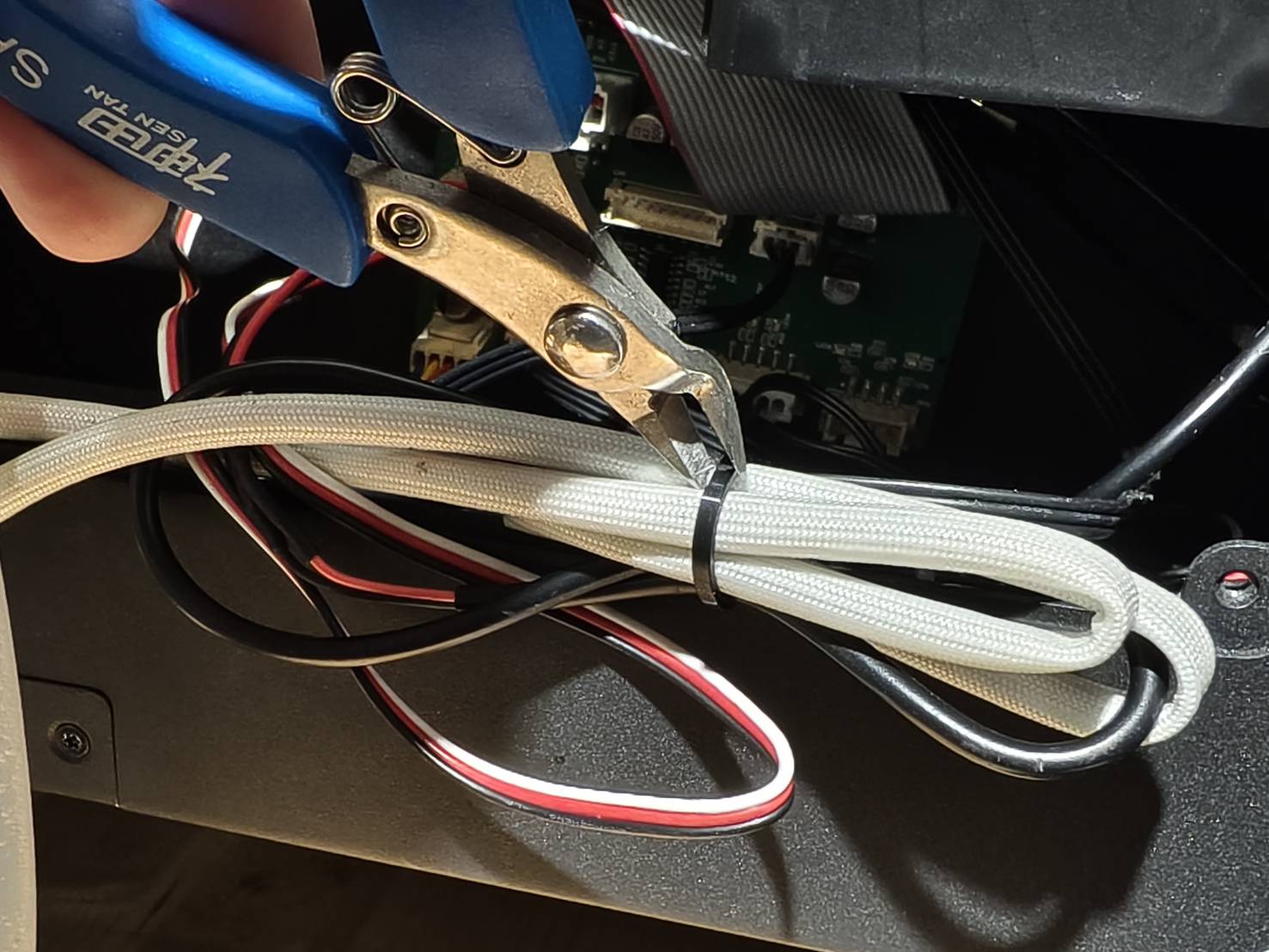

2本のケーブルタイを切断し、フローセンサーを自由に動かせるようにしてください。
フローセンサーが結束されていない場合は、この手順をスキップしてください。

手順4

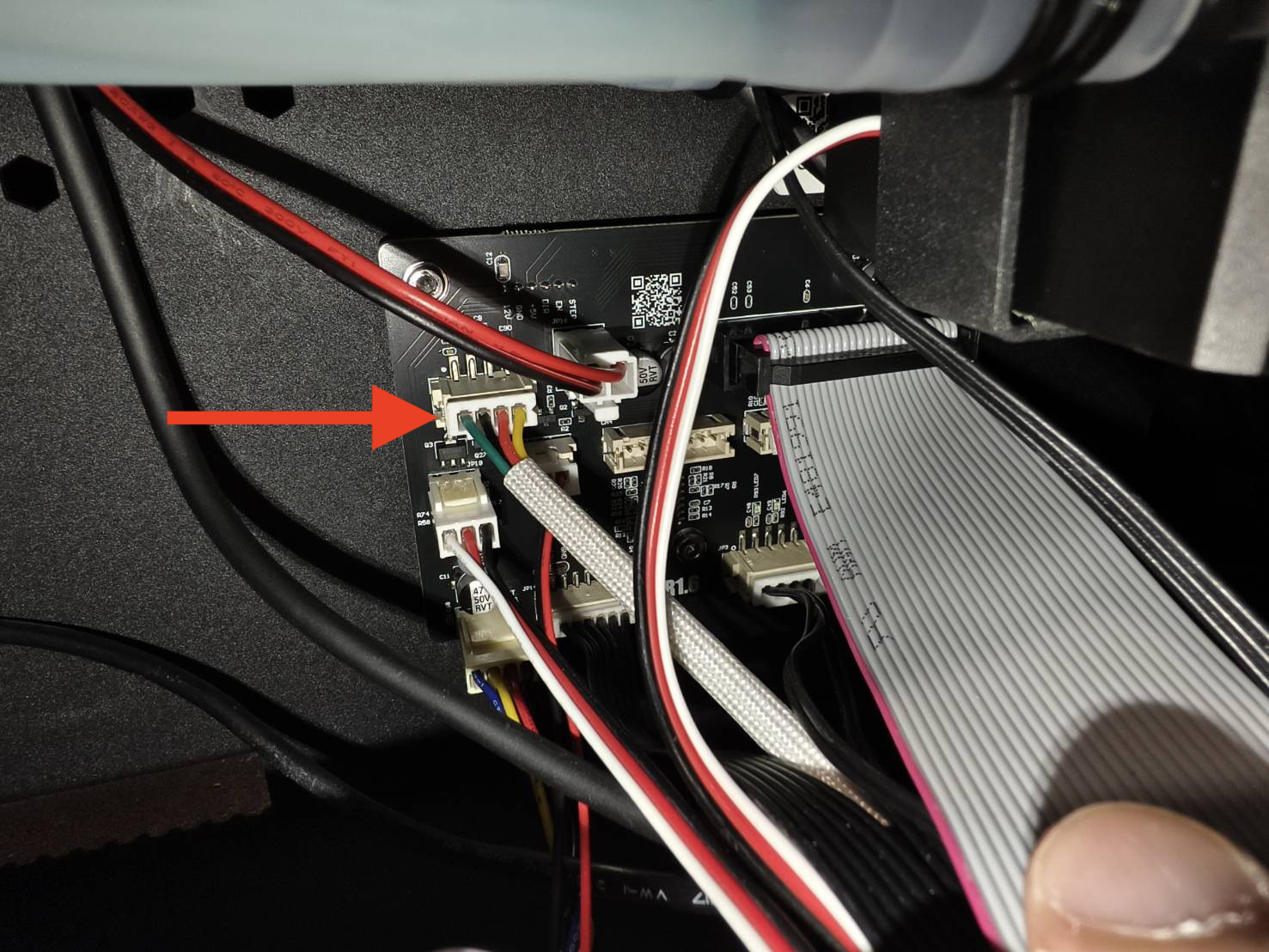

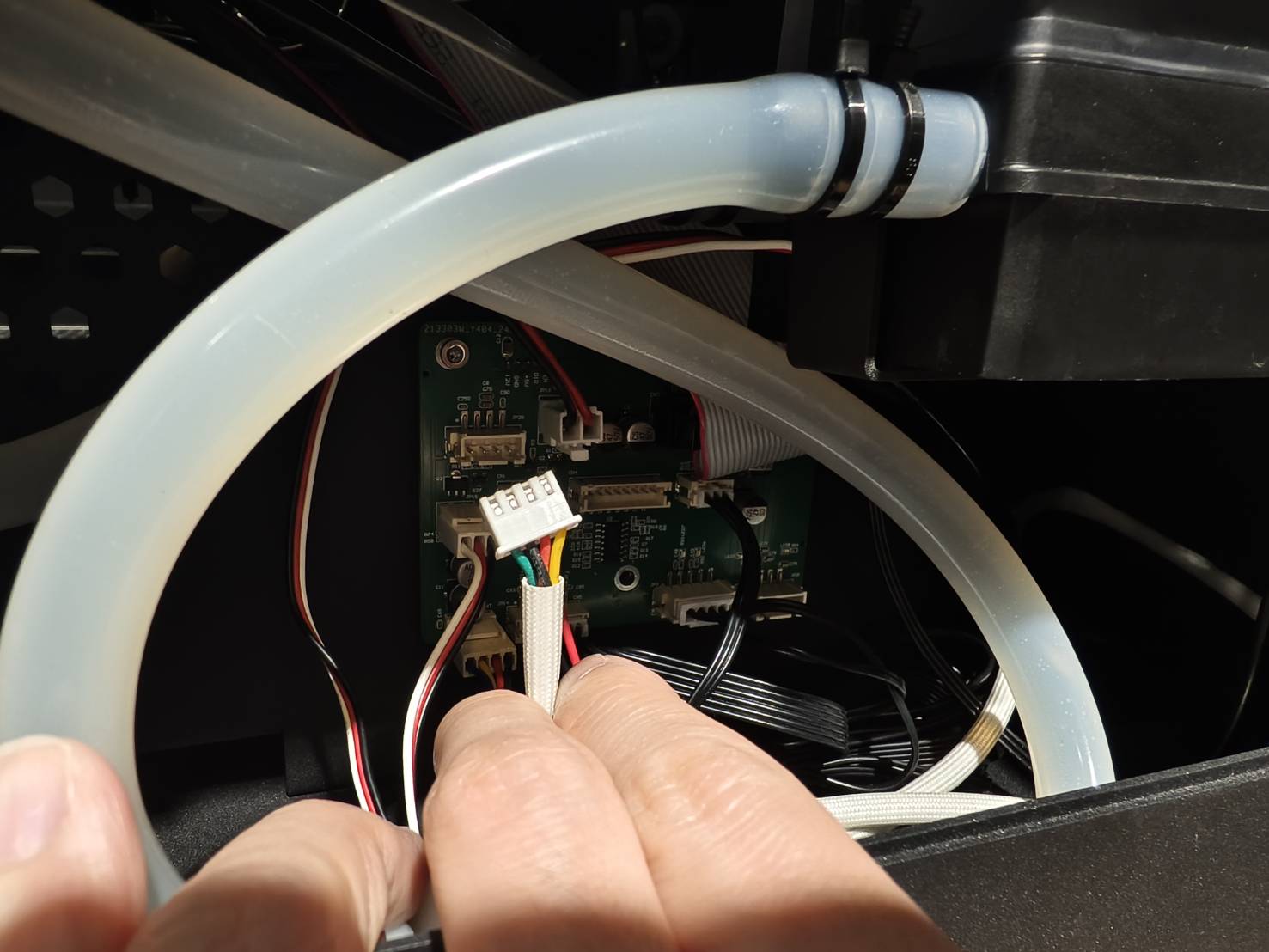

フローセンサーのケーブルを外します。
（お使いの基板が下の写真と異なる場合は、 図 を参照して最新のセットアップをご確認ください。)

手順5

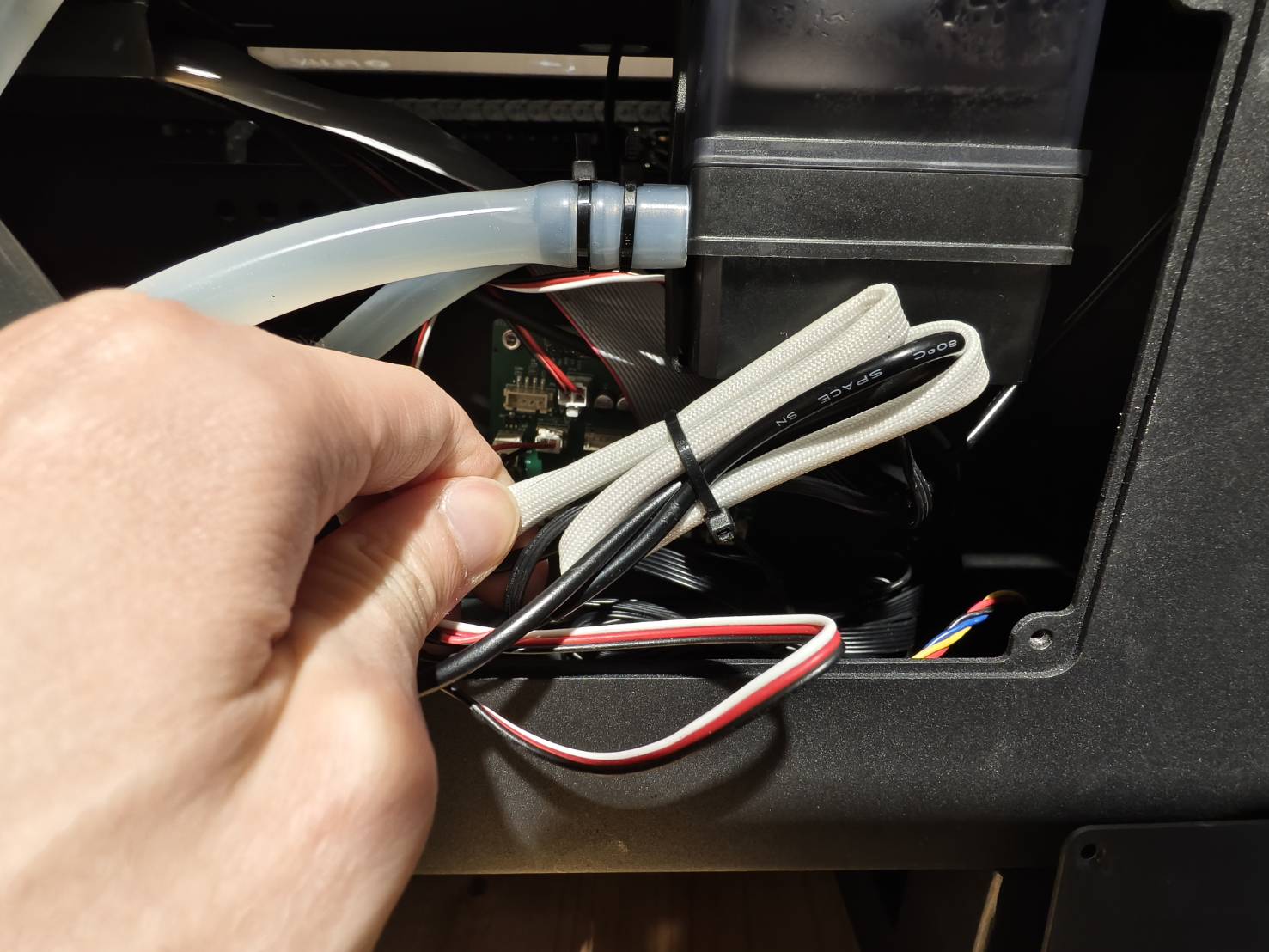

フローメーターのケーブルが他のケーブルと結束バンドで固定されている場合は、結束バンドを切断します。
該当しない場合は、この手順をスキップしてください。

手順6

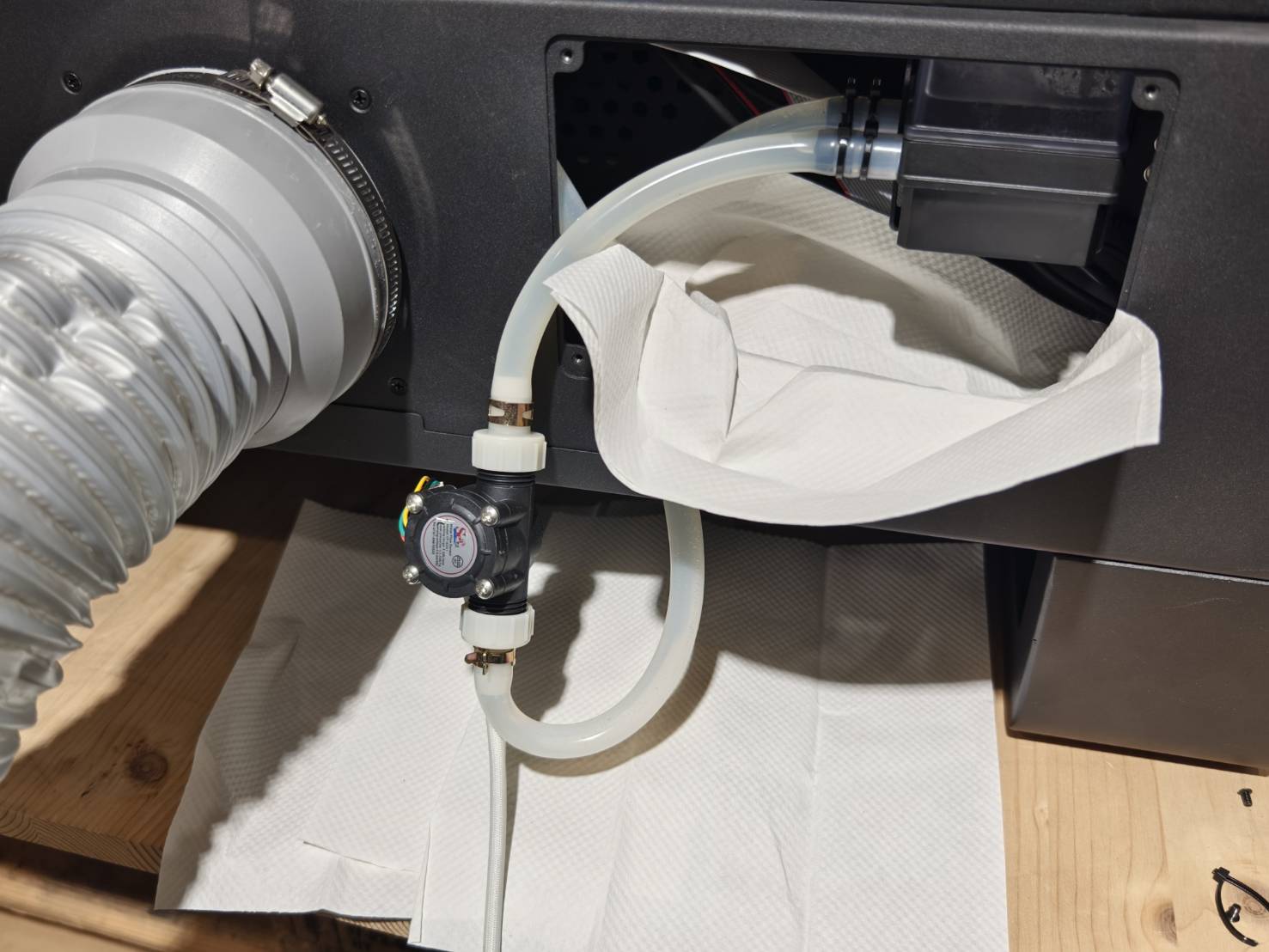

フローセンサーの下に布やペーパータオルを敷き、作業台の上にも同様に敷いてください。

手順7

フローセンサーの下に水受けを置きます。
金属製のクリップを横にずらし、フローセンサーから両方の水ホースを取り外します。
（ホースを外す際に水が漏れますので、必ず水受けの中で作業してください。）

手順8

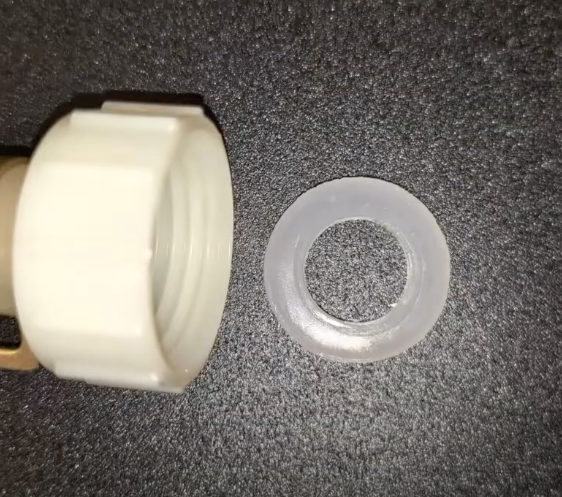

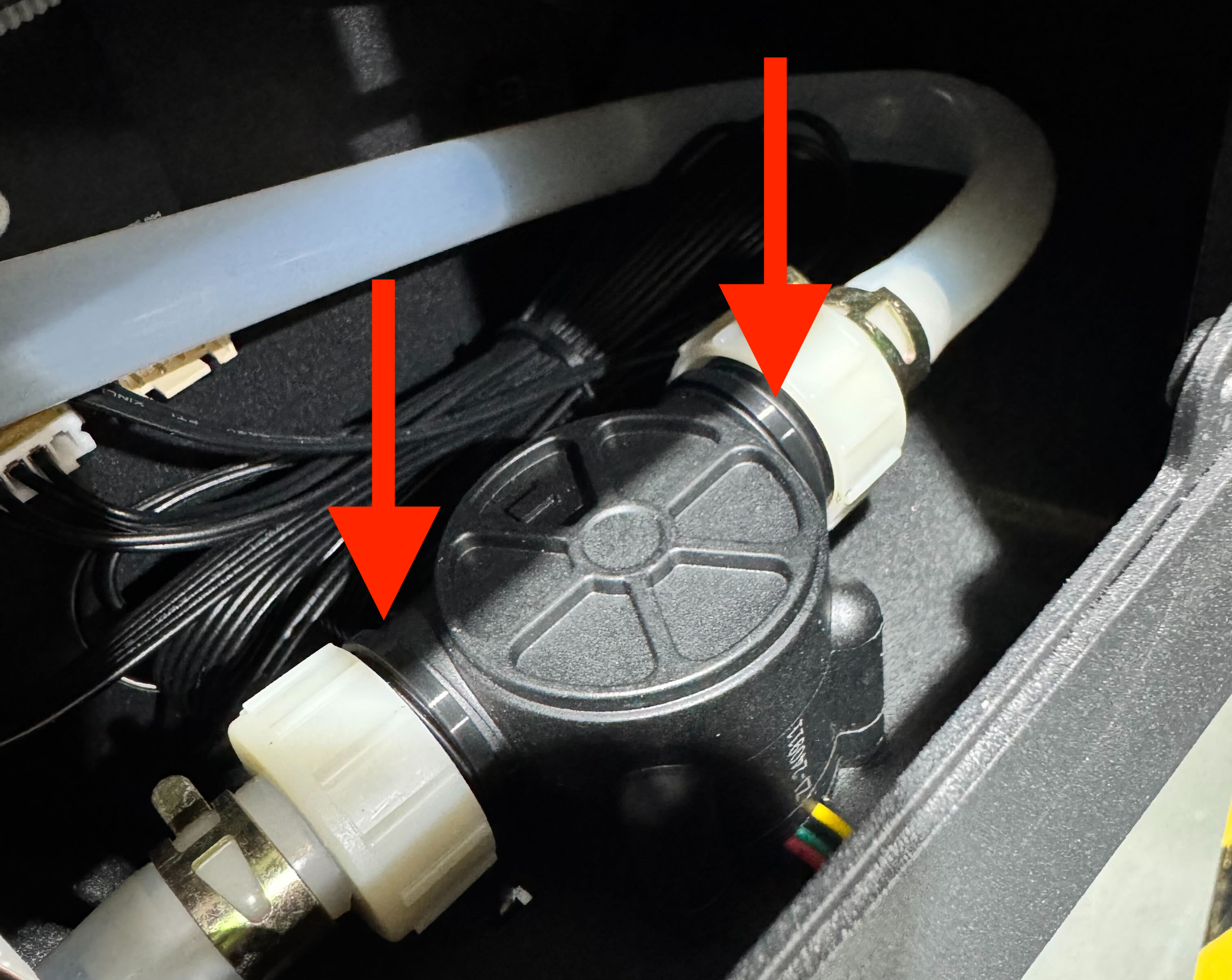

• フローセンサーから両方のフィッティングを取り外します。



• フィッティングの内部にはゴム製のスペーサーがあります。フィッティングを取り外す際に紛失しないようご注意ください。


手順9

新しいフローセンサーにフィッティングを取り付けます。ゴム製のスペーサーが内部に正しく装着されていることを確認してください。

ステップ 10

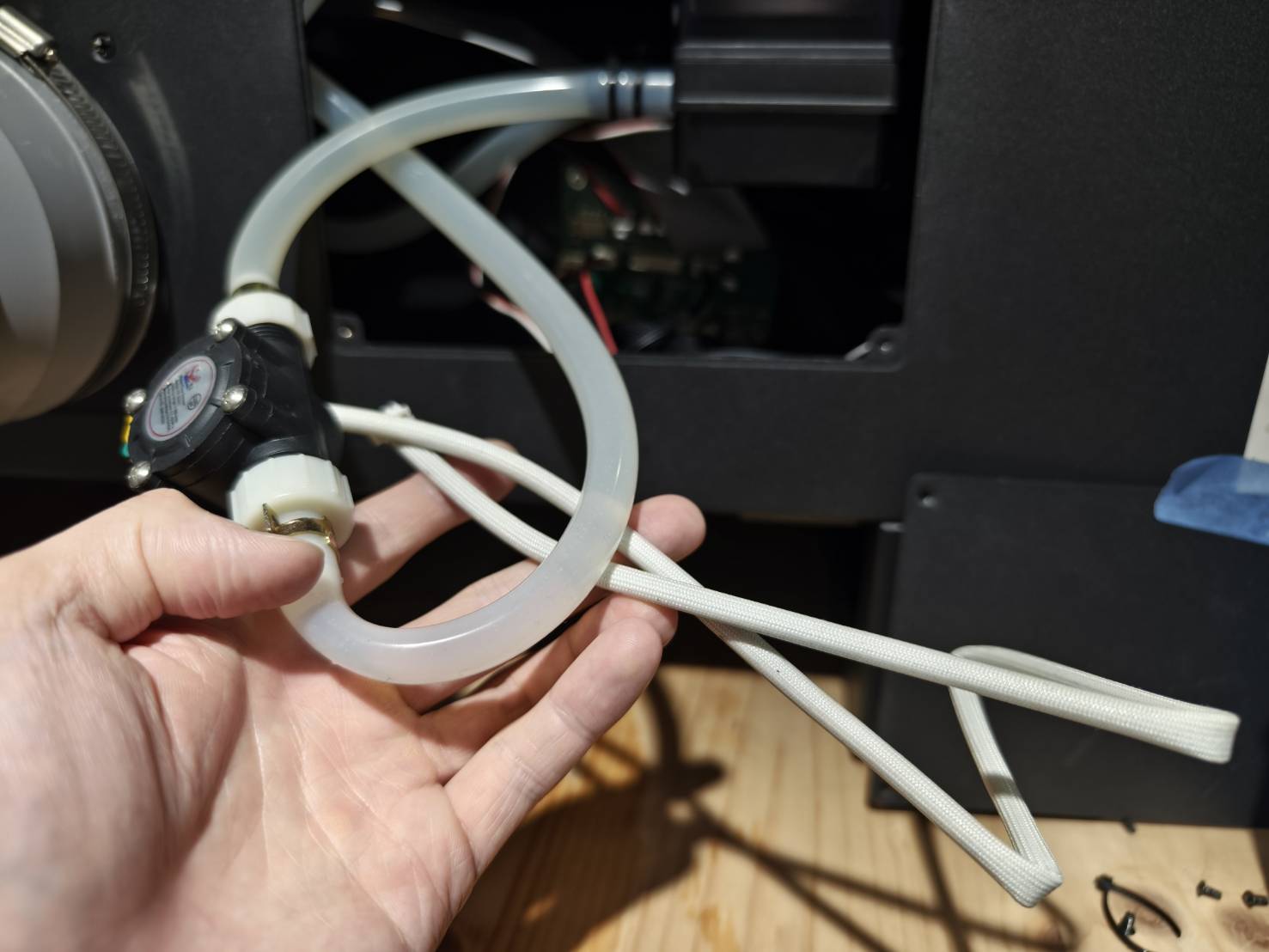

新しいフローセンサーのケーブルを接続し、装置内に設置します。

ステップ 11 (任意の手順)

ケーブルタイをお持ちの場合は、ケーブルを整理するために結束することができます。
ケーブルタイがない場合は、この手順を省略してください。

ステップ 12

水の補充については、以下のガイドをご参照ください。
冷却水の交換

ステップ 13

• 流量テストを実施し、値が正常範囲内（3L/分以上）であることを確認してください。
  (操作パネル > マシン > ハードウェア設定 > 流量テスト)




• 値が3L/分未満の場合は、以下のトラブルシューティングガイドをご参照ください。
  #900 クーラー停止/冷却システム異常

ステップ 14 (任意の手順)

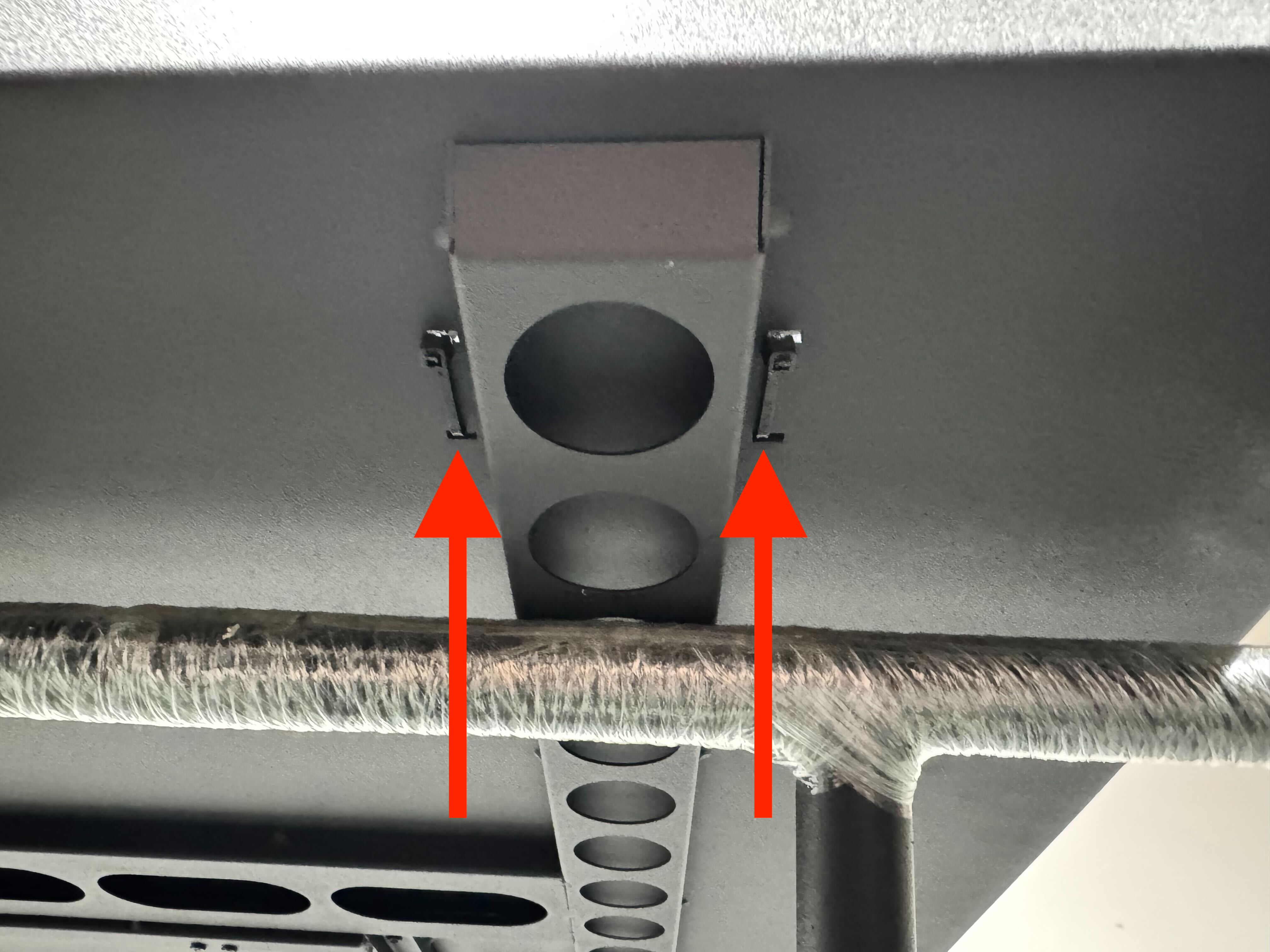

ケーブルタイをお持ちの場合は、フローセンサーを固定するために使用できます。
ケーブルタイは装置の底部を通して固定します。
ケーブルタイがない場合は、この手順を省略してください。

ステップ 15

プレートを再度取り付けます。

#END
