Beambox II - レーザーチューブの交換

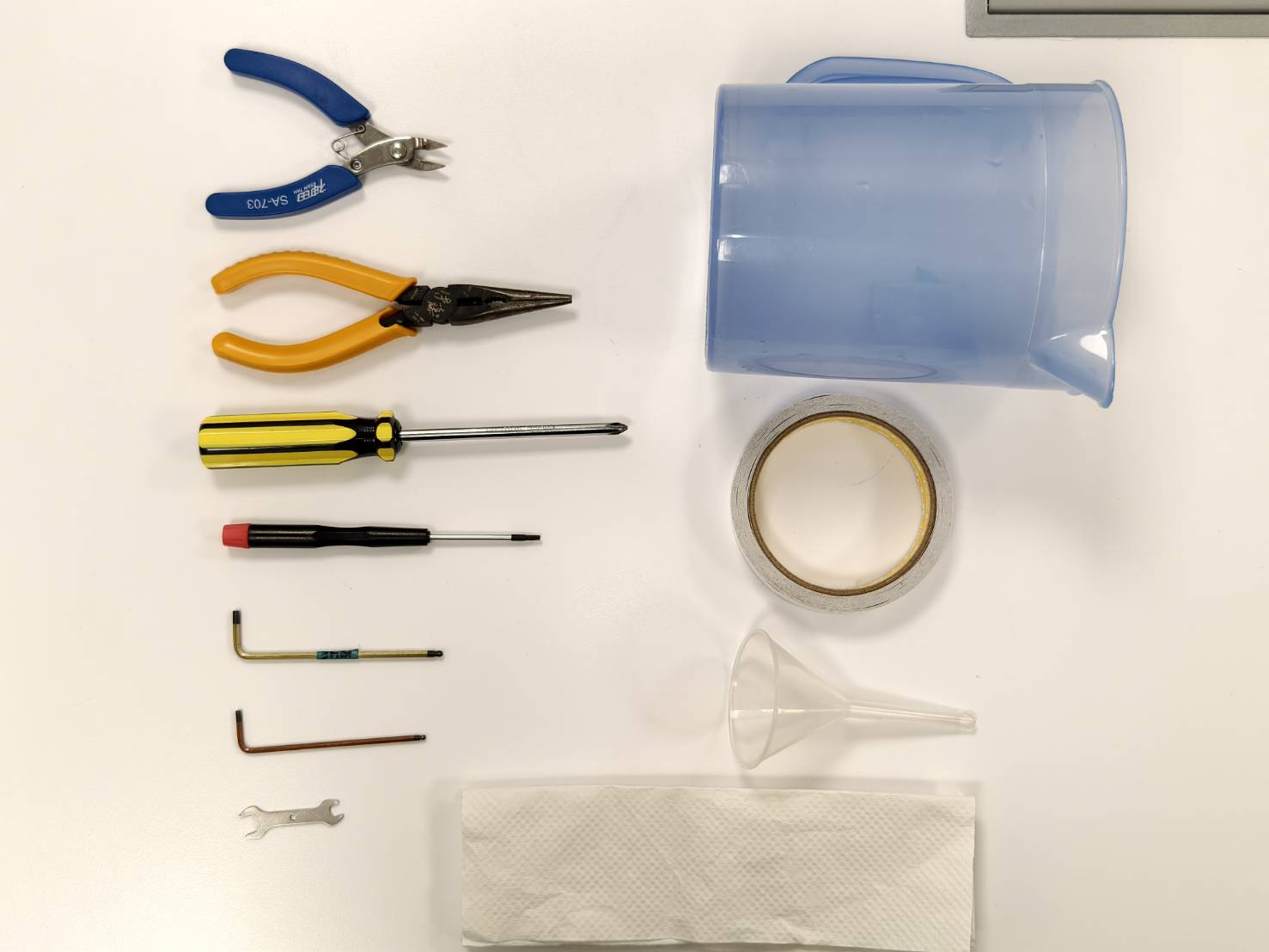

工具

手順1

機器の電源を切り、電源コードを抜いてください。

手順2

ドライバーを使用して機器背面のネジを外し、背面カバーを開けてください。

手順3

レーザーチューブのアース線を外してください。

手順4

• レーザーチューブとレーザー電源ユニットのケーブルを取り外してください。

手順5

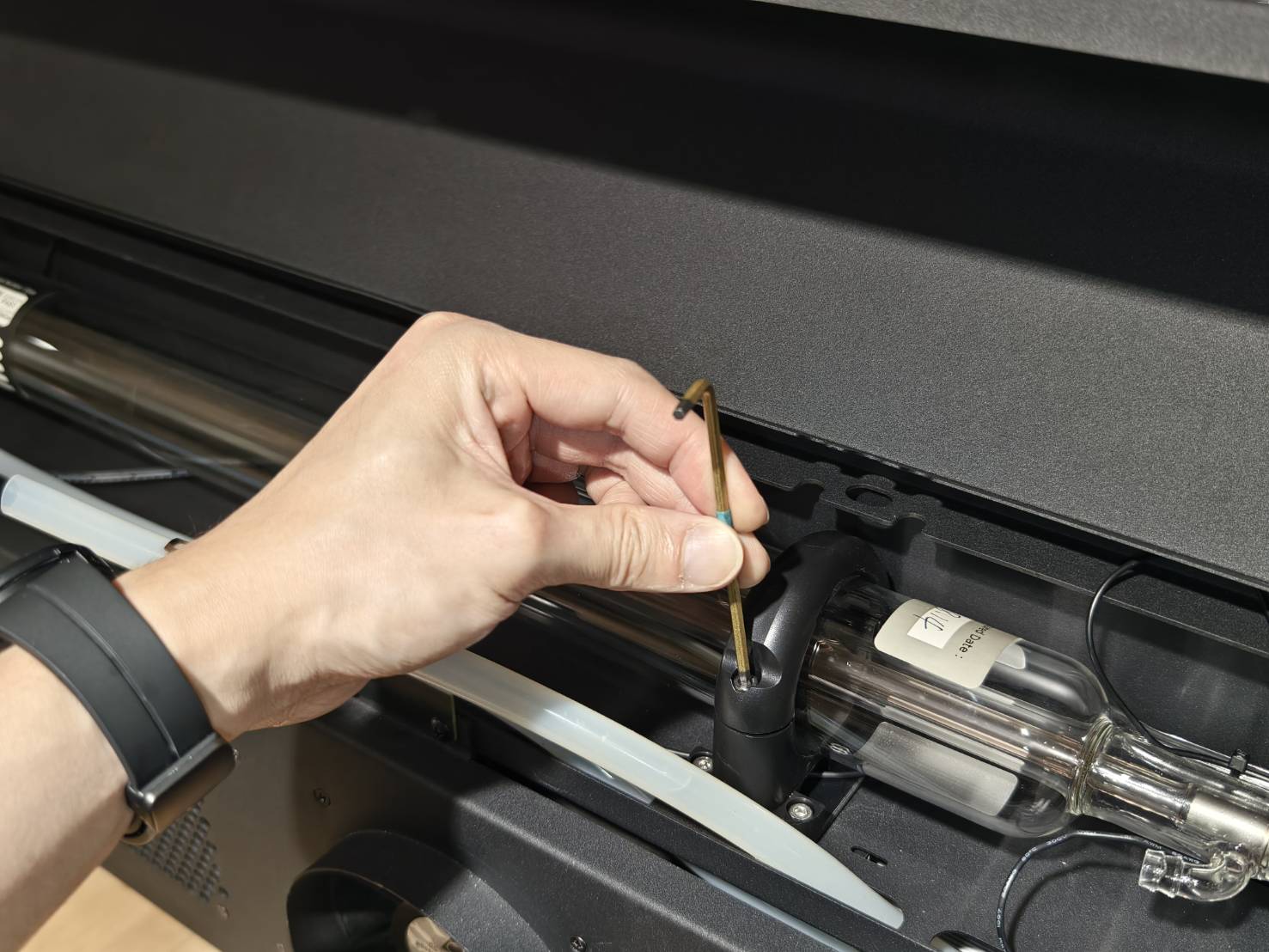

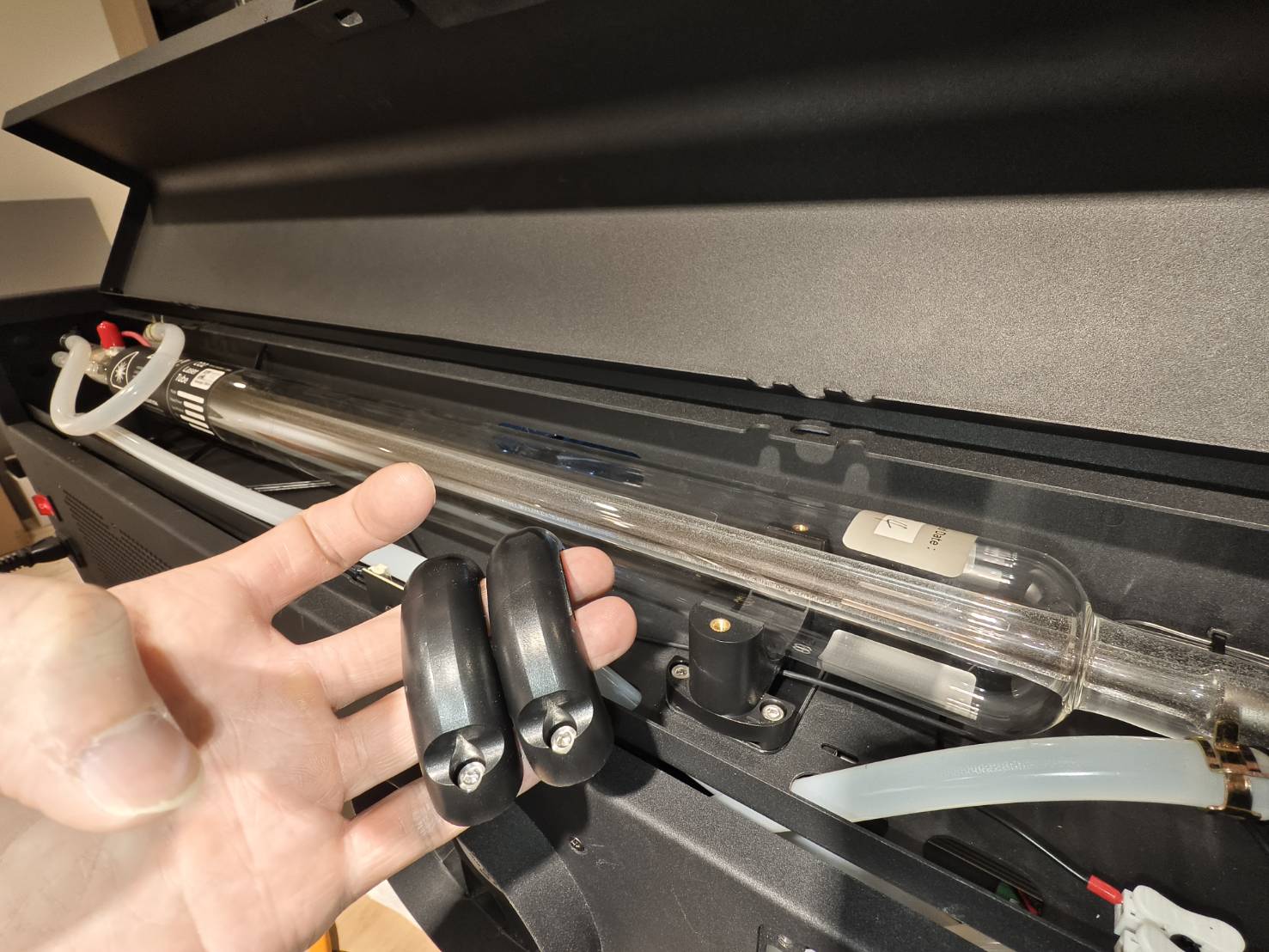

レーザーチューブホルダーを取り外してください。（3mm六角ネジ4本）

手順6

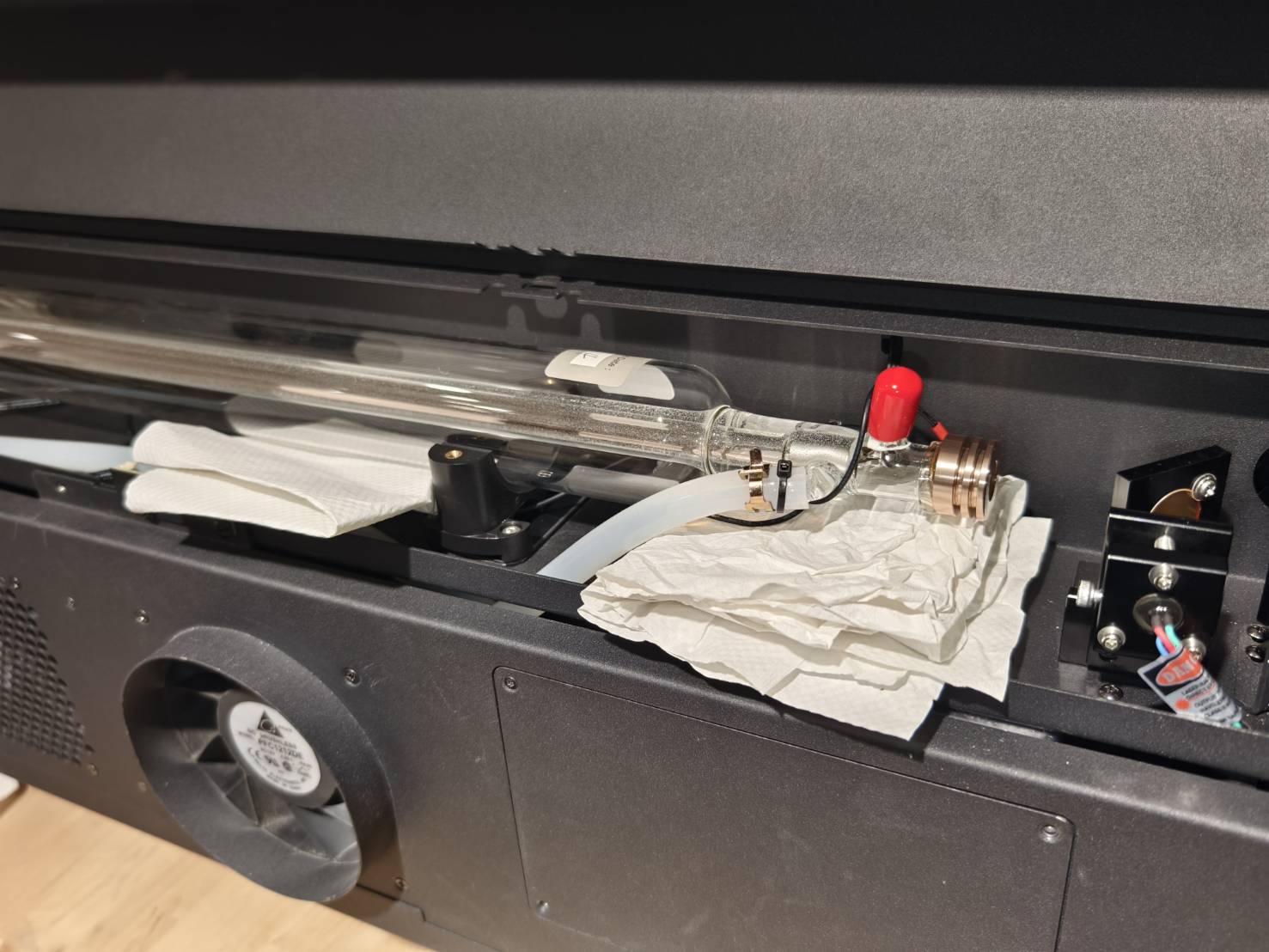

レーザーチューブの水ホース付近の両側と作業台の上にウエスやペーパータオルを置いてください。

手順7

レーザーチューブの左側にある接続された水ホースを取り外してください。

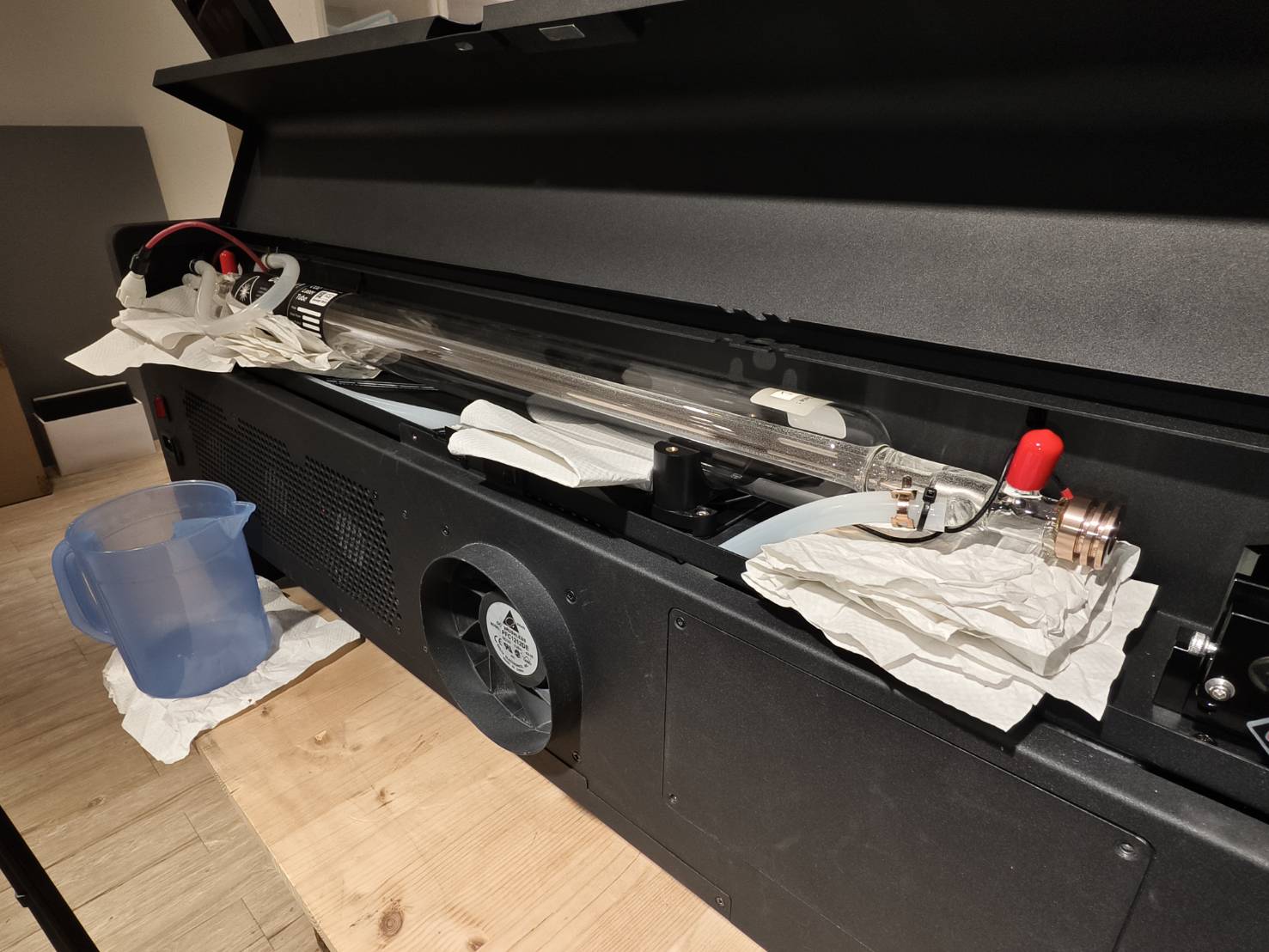

取り外し後に水が漏れるため、水を受けるための容器を準備してください。

手順8

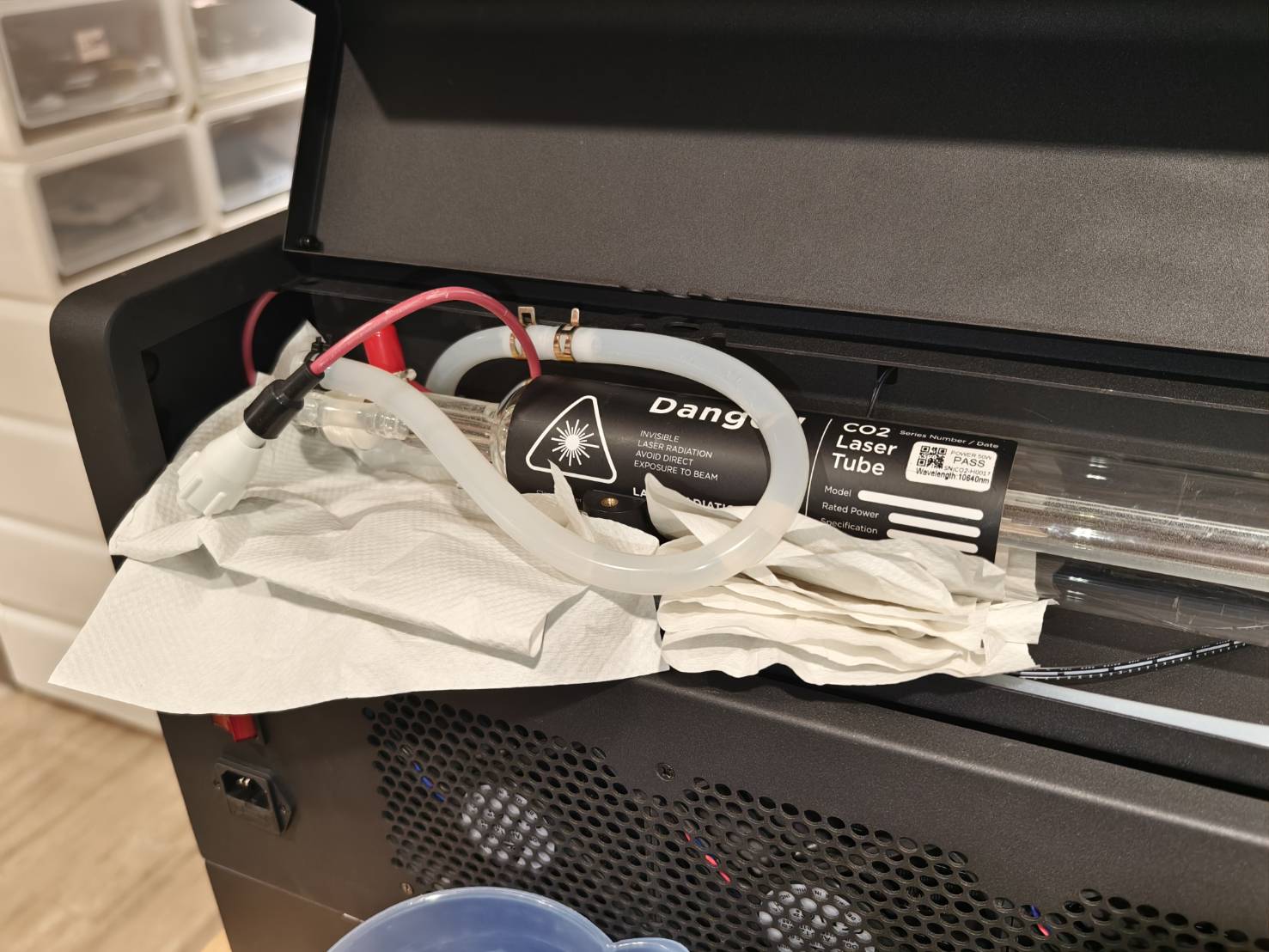

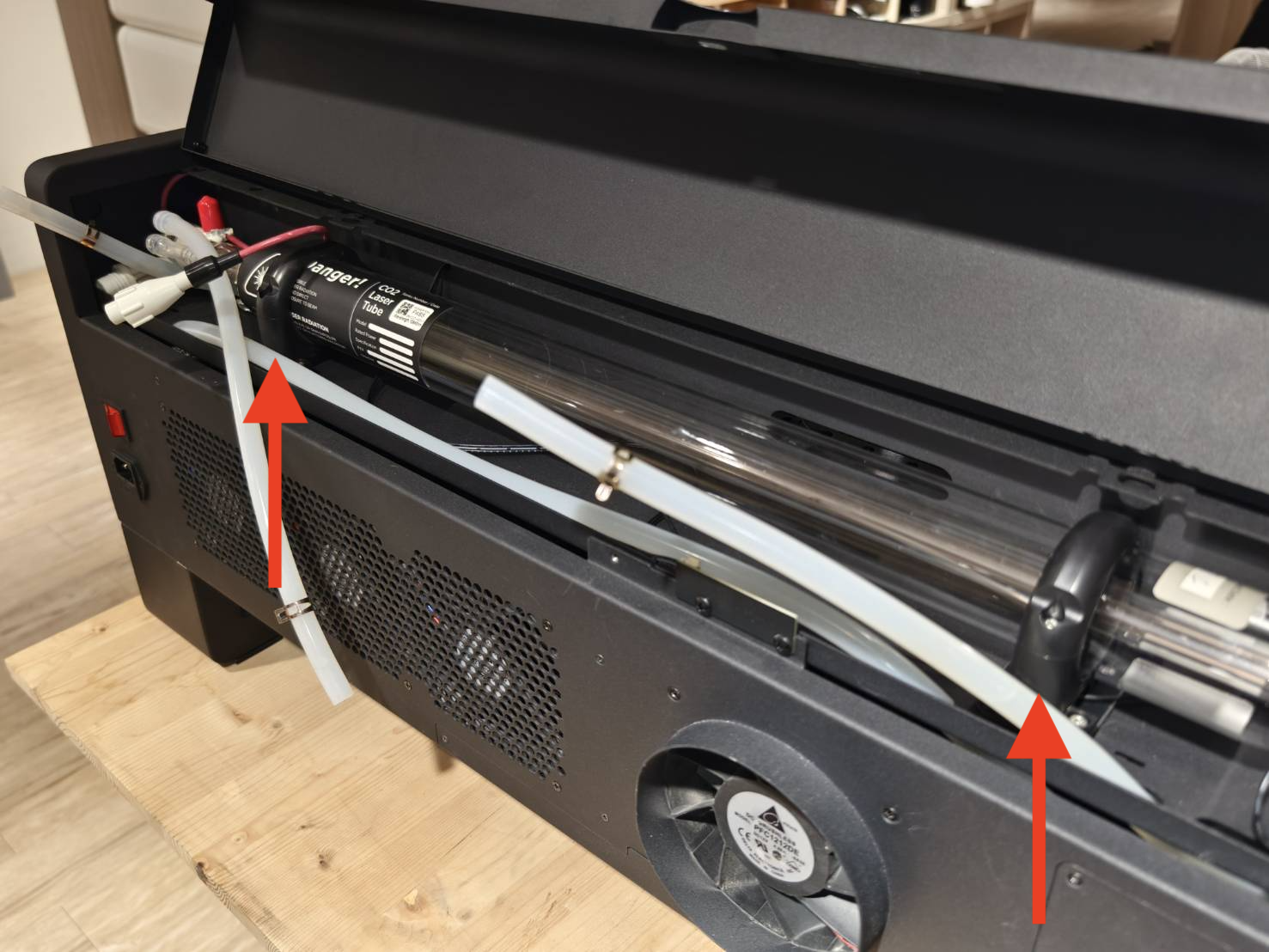

レーザーチューブ内の水を排水し、機器からレーザーチューブを取り外してください。

• チューブの反対側にある水ホースのホースクリップを取り外し、ケーブルタイを切断します。
• チューブを持ち上げ、慎重に水ホースを取り外します。水はチューブの反対側から排出されます。
• 左側の水ホースが容器内に正しく配置されていることを確認してください。

ステップ 9

古いレーザーチューブから水ホースを取り外します。

ステップ 10

新しいレーザーチューブに水ホースを取り付けます。
白いコネクタがある正しい側に取り付けていることを確認してください。
以下の動画をご参照ください。

ステップ 11

新しいレーザーチューブを設置します。

• 白いコネクタは左側に位置します。

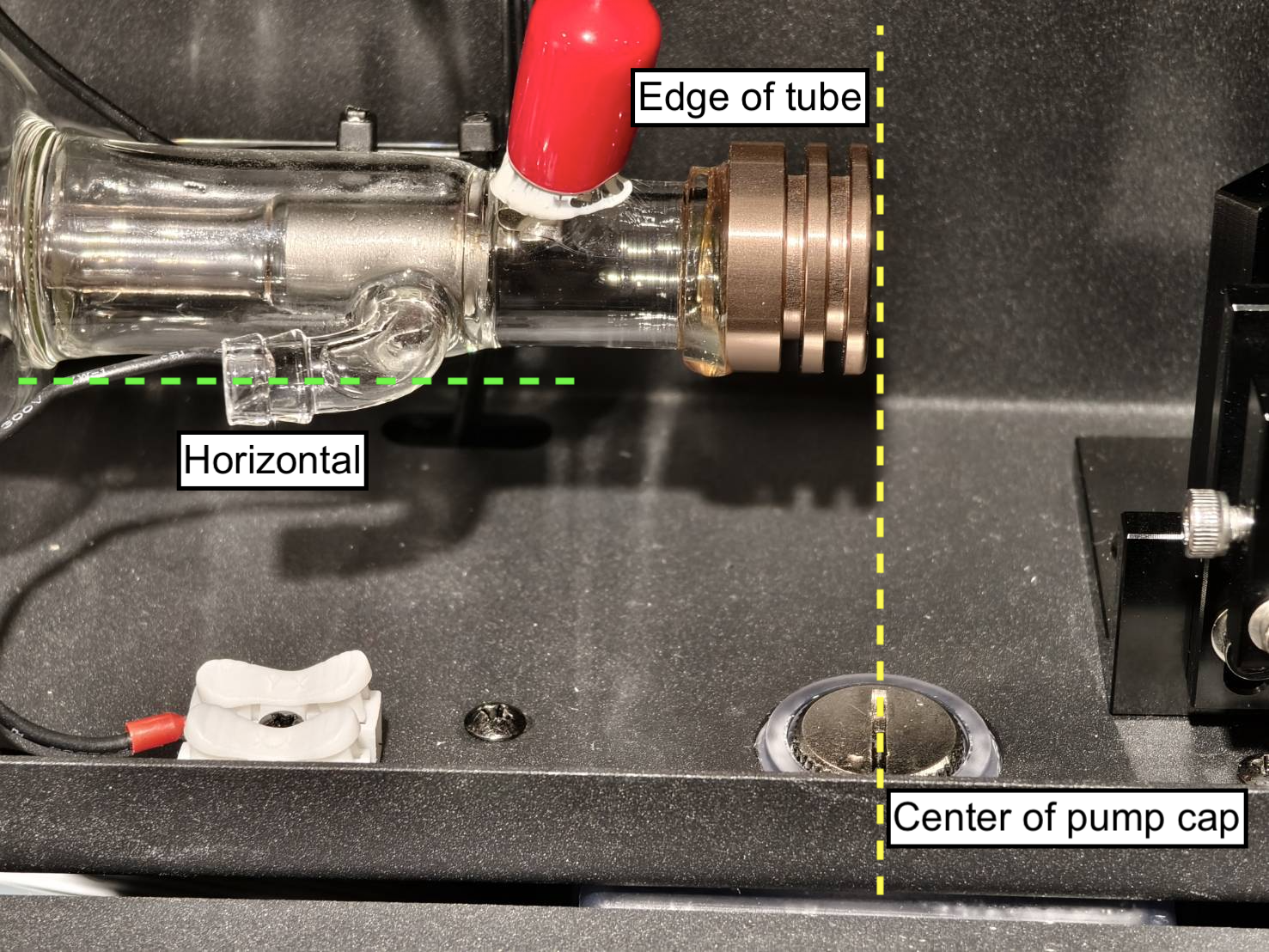

• チューブの推奨位置は、チューブの右端がウォーターポンプキャップの中心に来るようにします。
• チューブの給水口が水平になっていることを確認してください。

ステップ 12

レーザーチューブホルダーを再度取り付けます。

ステップ 13

チューブの右側（低圧側）で、水ホースをチューブに接続します。

ステップ 14

チューブの左側（高圧側）で、水ホースを互いに接続します。

ステップ15

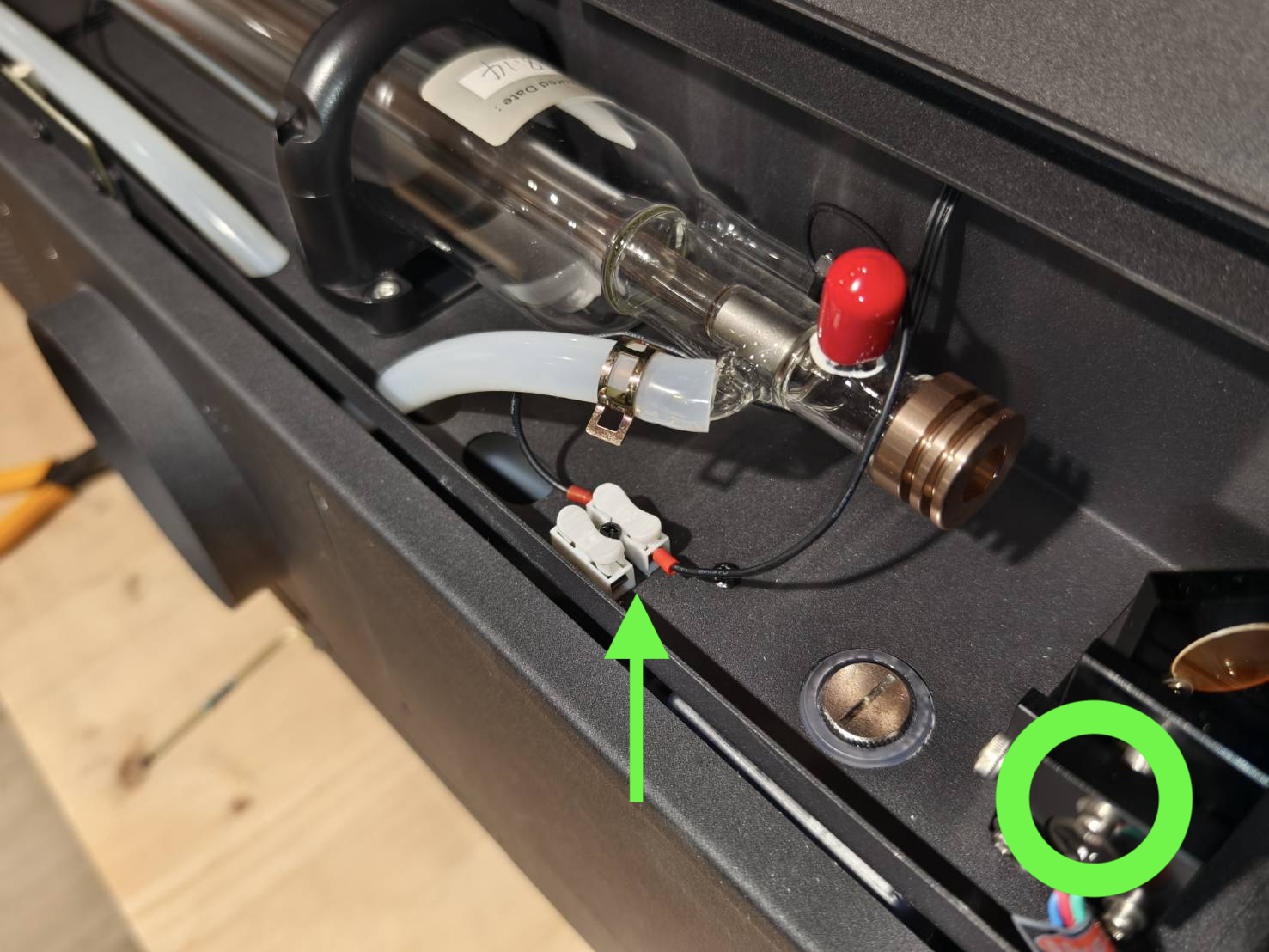

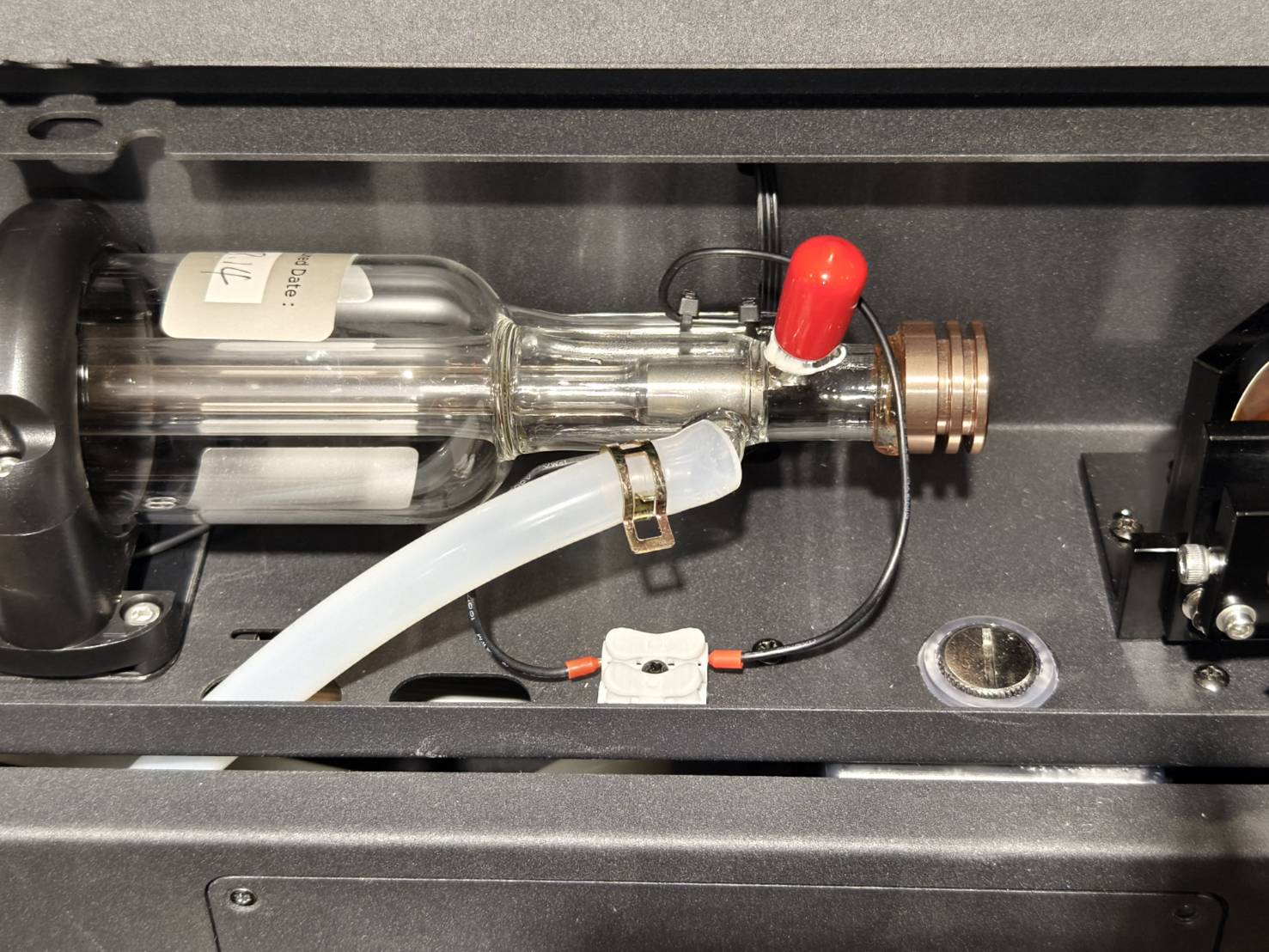

レーザーチューブのアース線を端子に接続してください。

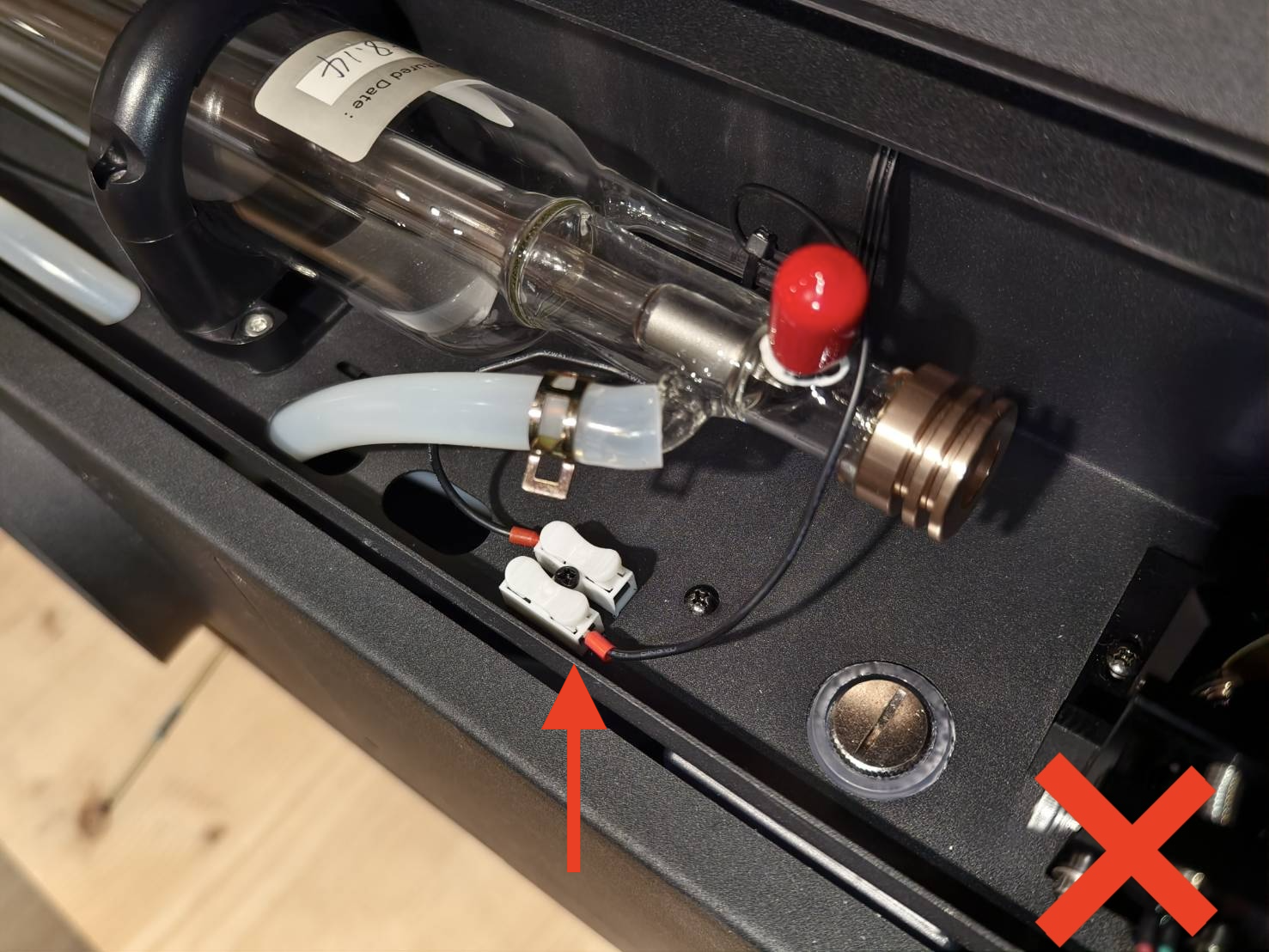

両方のアース線が同じ側にあることを確認してください。

ステップ16

レーザーチューブとレーザー電源ユニットのケーブルを接続してください。
接続後、白いコネクタを左隅の穴に挿入し、ウォーターホースを機器内に押し込んで短くすることで、スペースを可能な限り整理してください。詳細は動画をご参照ください。

ステップ17

機器の電源を入れ、水を注入してください。水の注入方法については、以下のガイドをご参照ください。
冷却水の交換

ステップ18

• 流速テストを実行し、値が正常（3L/分以上）であることを確認してください。
  （機器パネル > 機器 > ハードウェア設定 > 流速テスト）




• 値が3L/分未満の場合は、以下のトラブルシューティングガイドをご参照ください。
  #900 冷却装置オフ/冷却システム故障

ステップ19

レーザーチューブの交換作業は完了しました。ただし、新しいレーザーチューブは位置が旧チューブと異なるため、光路がずれている可能性があります。
そのため、機器を使用する前に光路調整を行ってください。
光路調整

ステップ20

背面カバーを閉じ、ネジで固定してください。
