Beambox II - プロッターボードの交換

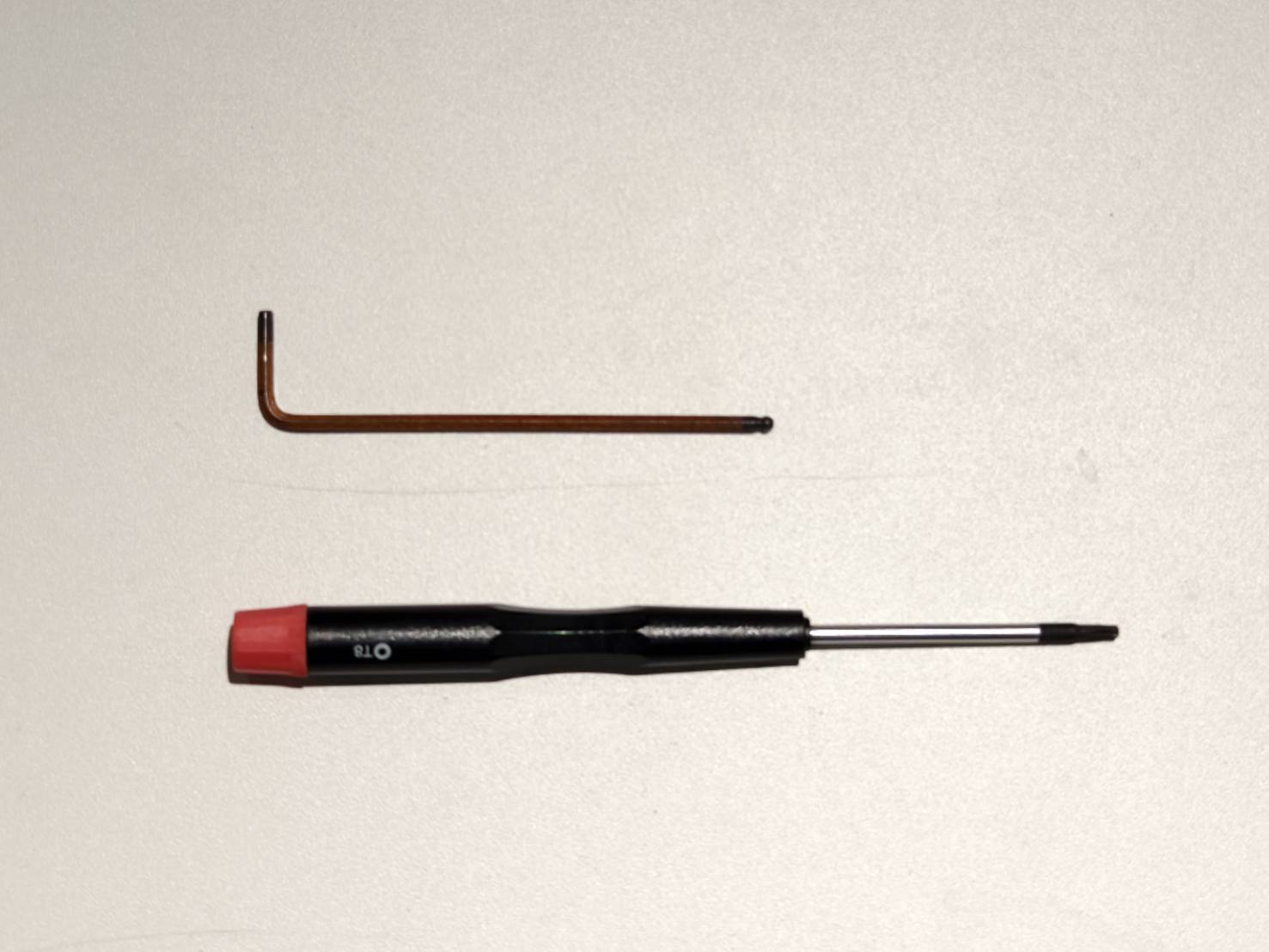

ツール

ステップ 1

機器の電源を切り、電源コードを抜いてください。

ステップ 2

ロータリー用のソケットが空であることを確認してください。

ステップ 3

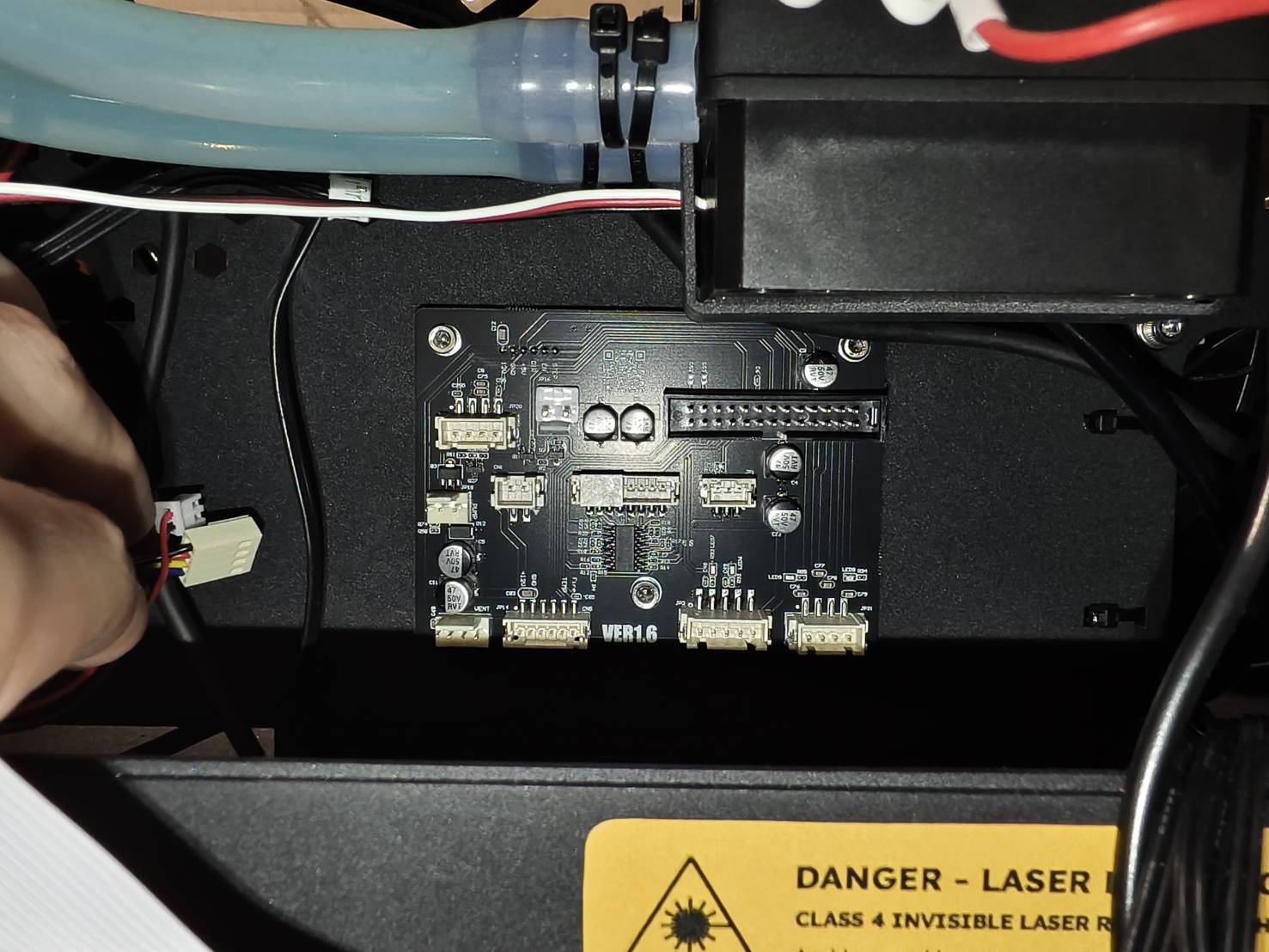

トルクスドライバーを使用して水ポンプカバーを開け、プロッターボードを確認します。
（ボードは黒色または緑色の場合があります。）

ステップ 4

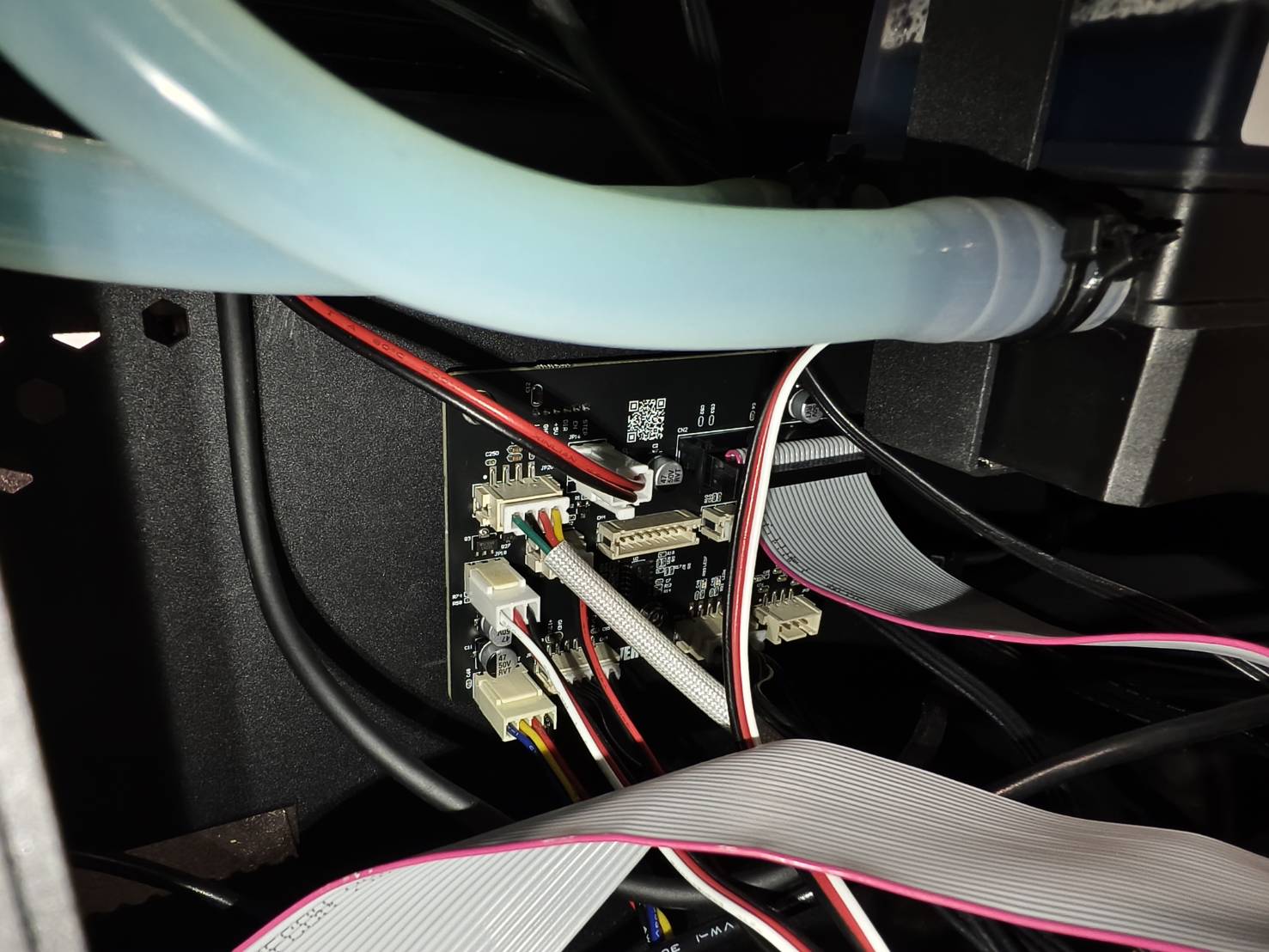

プロッターボード全体のセットアップ状態を写真に撮ってください。
これは、新しいボードを取り付ける際に、すべてのケーブルの接続位置を忘れないようにするためです。
（ケーブルの接続位置が不明な場合は、最新のセットアップについては 配線図 を参照してください。ボードのバージョンが異なる可能性があるため、以下の写真は参考にしないでください。）

ステップ 5

ボード上のすべてのケーブルを取り外してください。

ステップ 5

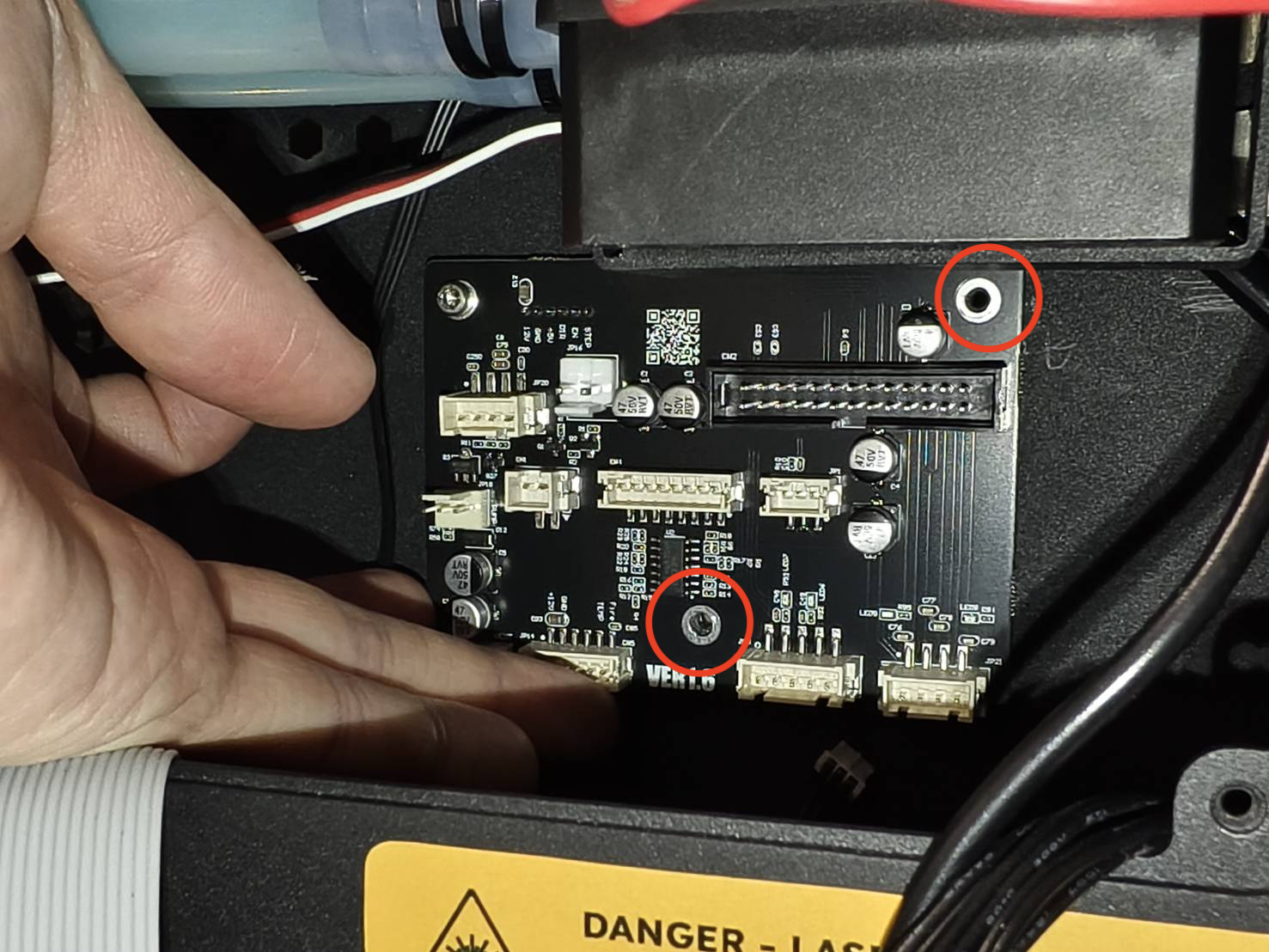

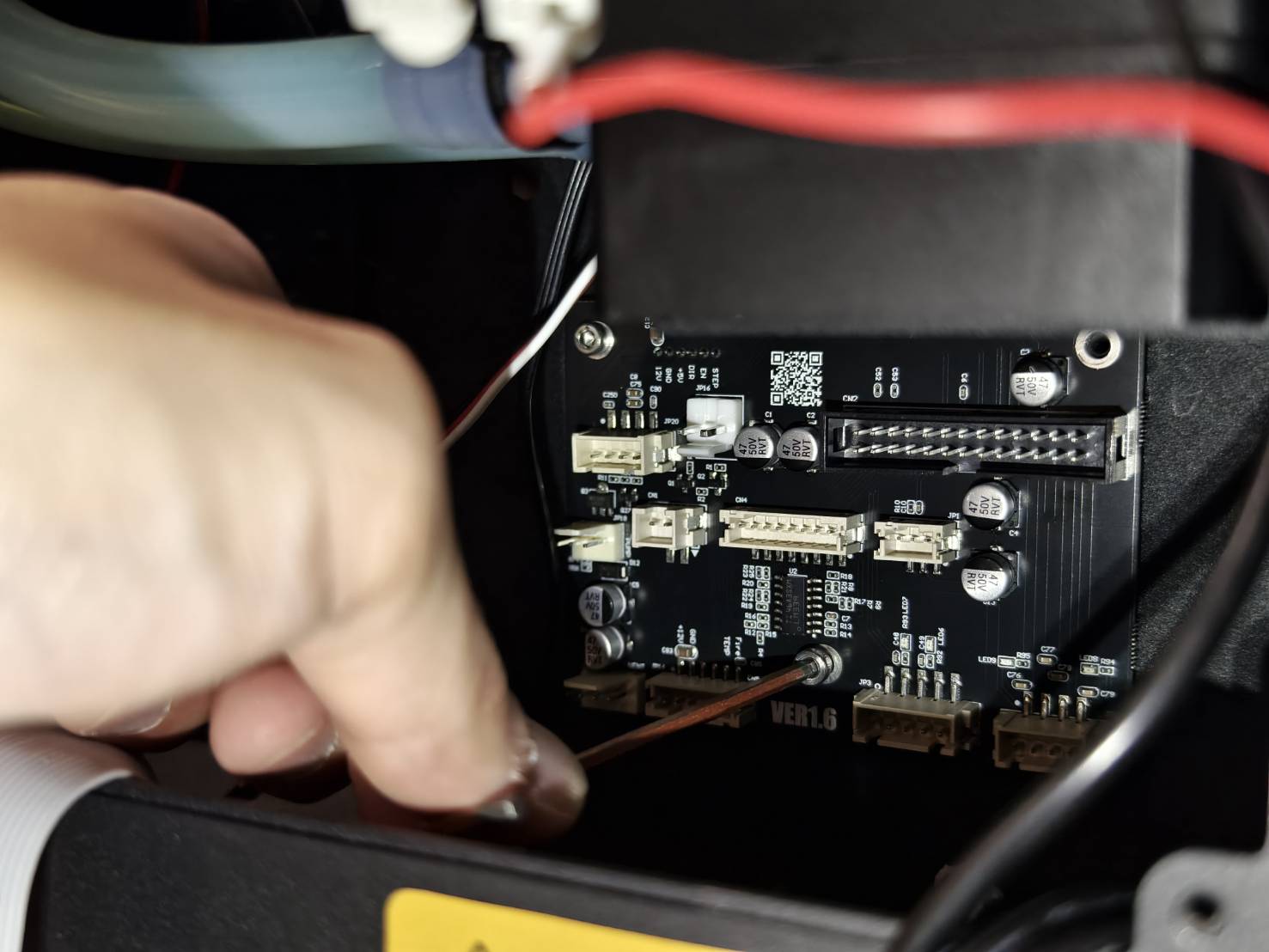

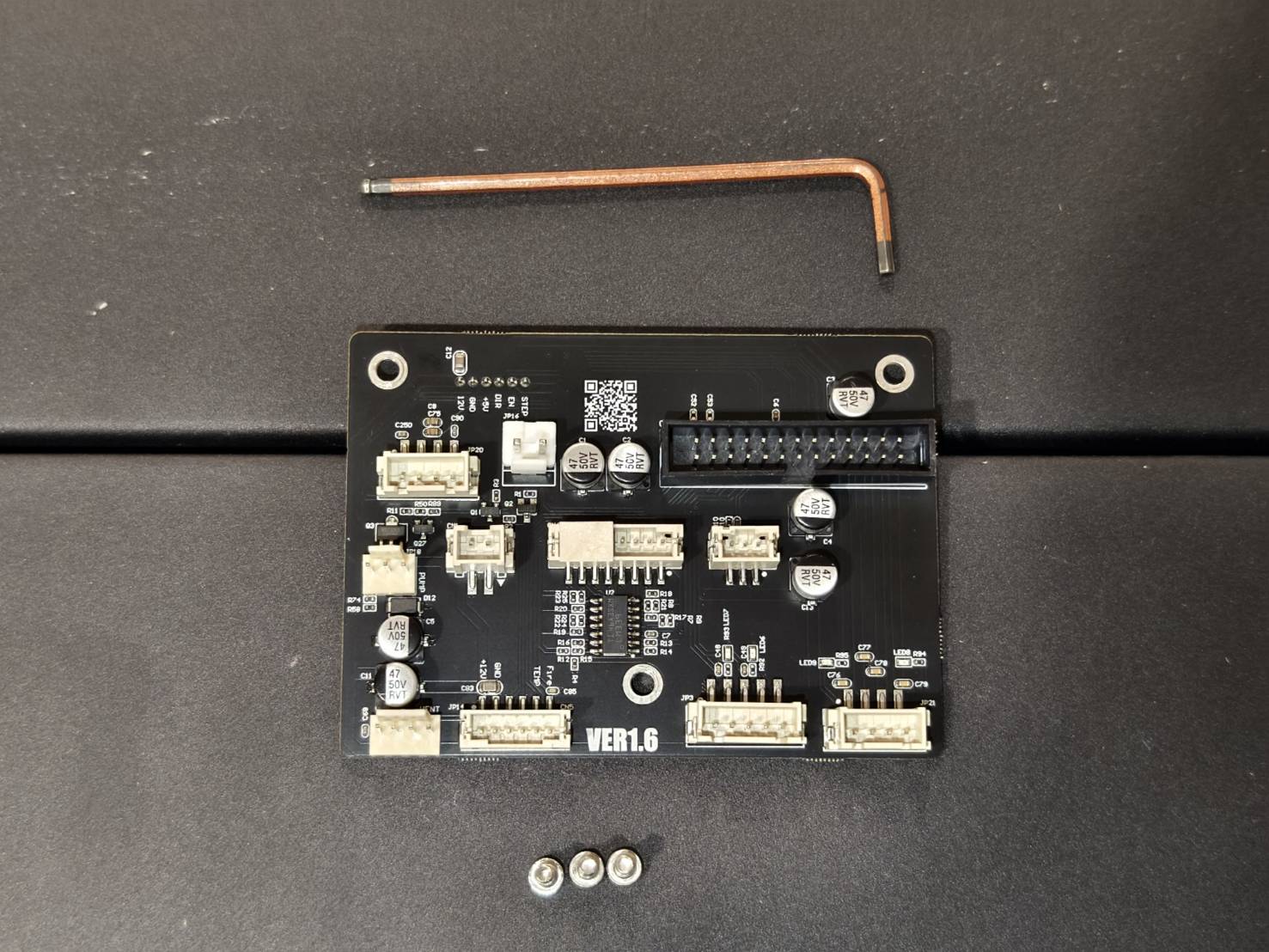

2.5mmの六角レンチを使用してこれらのネジを外し、ボードを取り外してください。

ステップ6

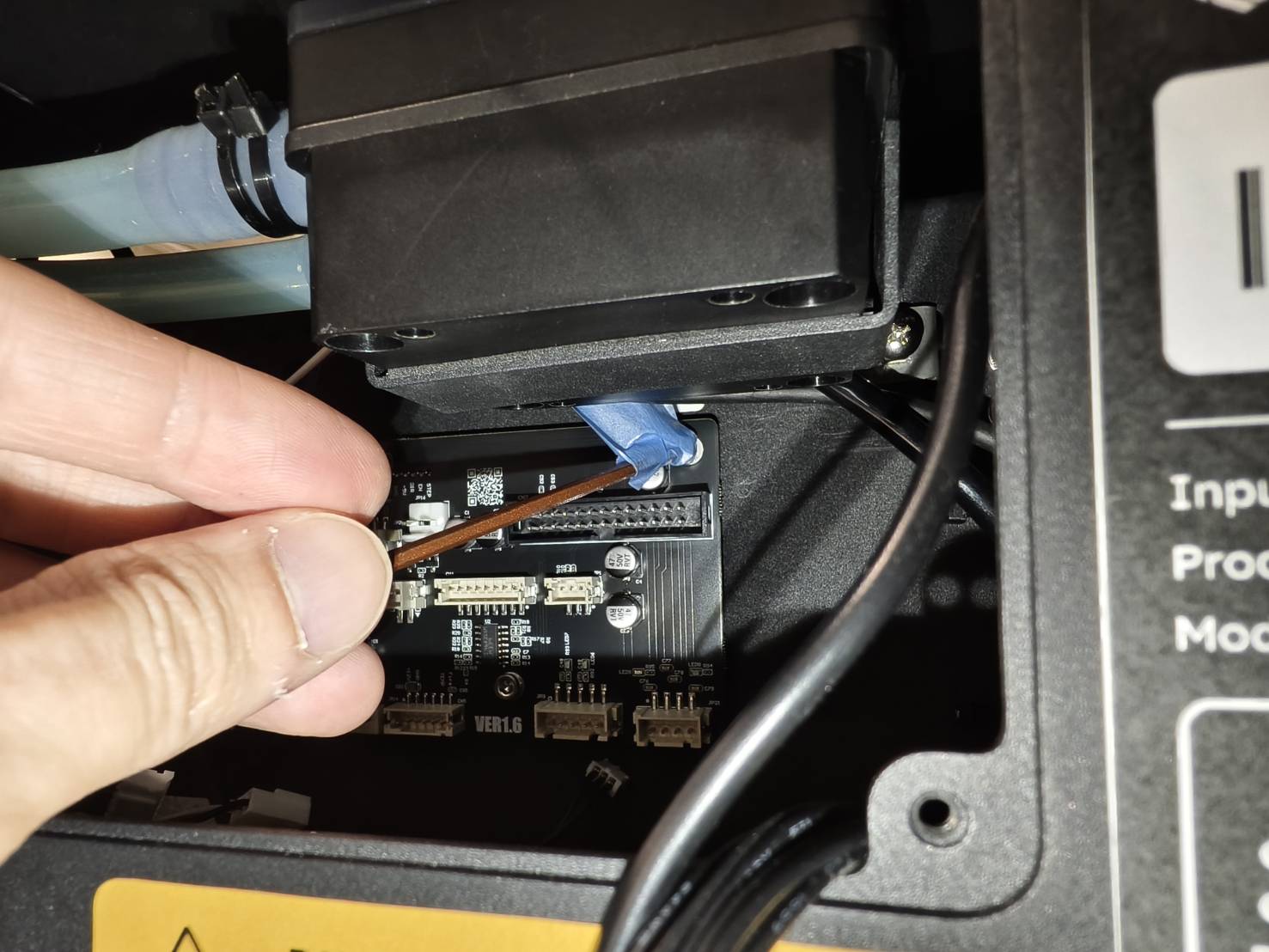

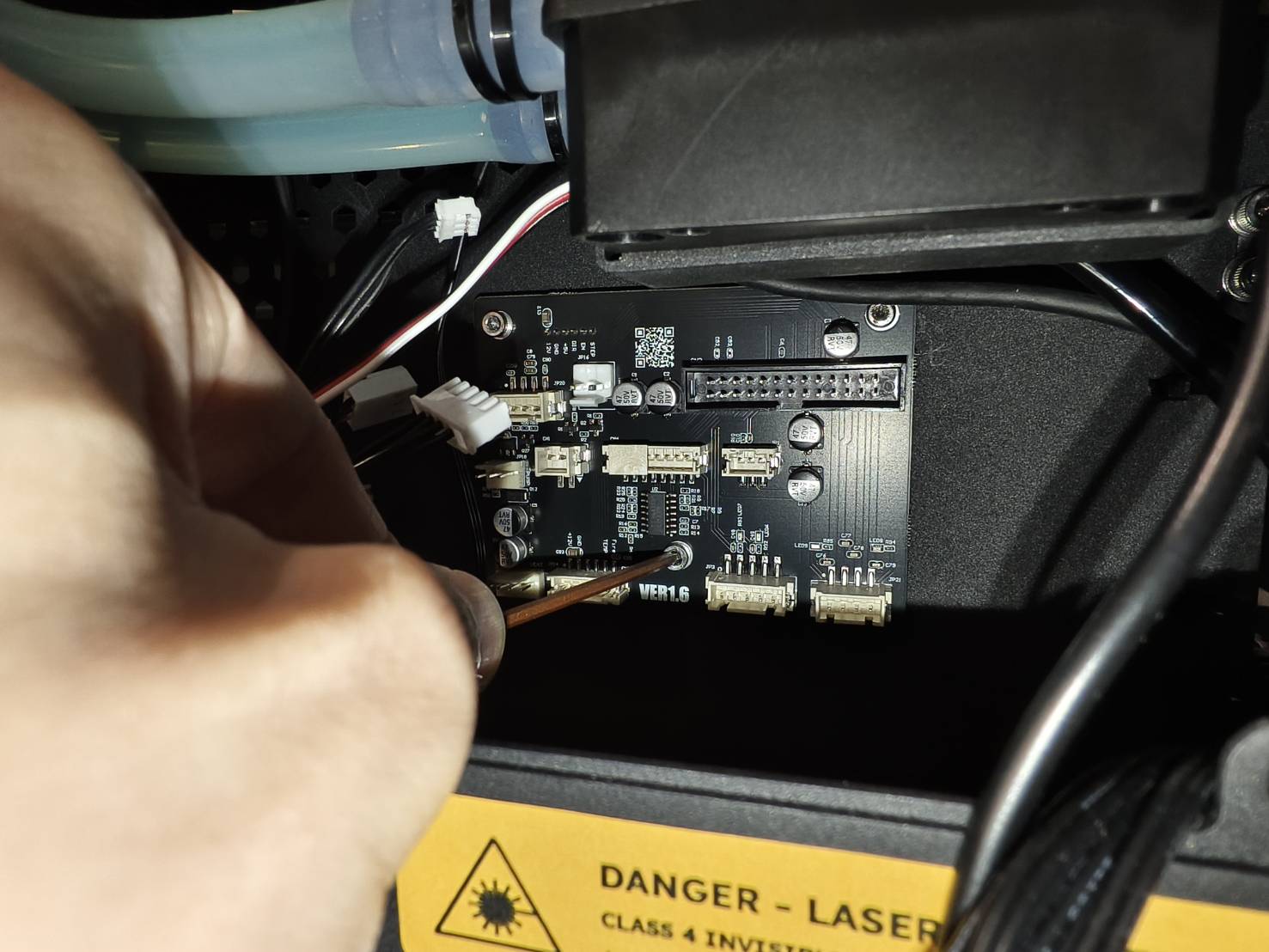

• 新しいプロッターボードを左上のネジから取り付けてください。

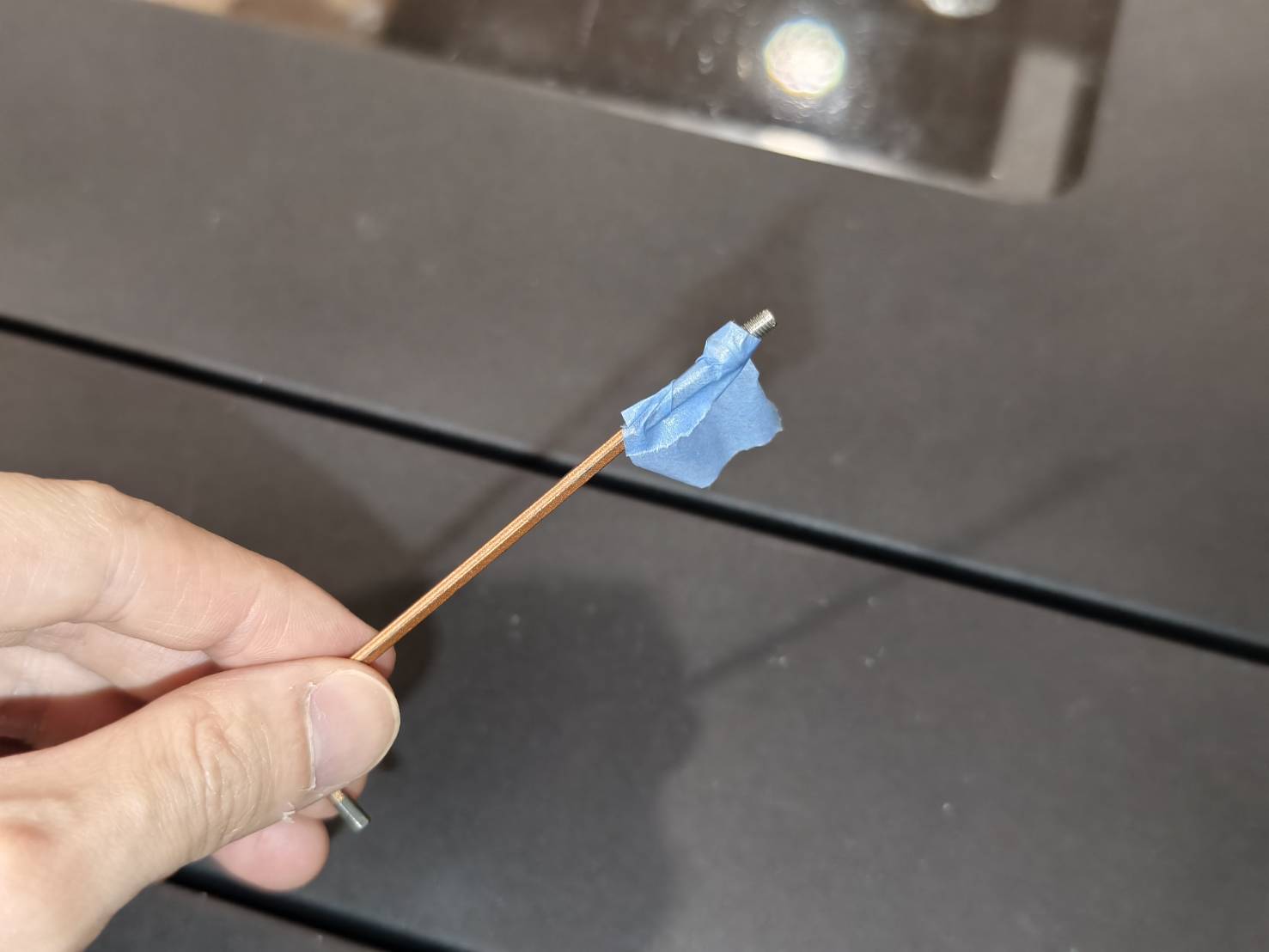

• 六角レンチでネジを保持するのが難しい場合は、テープを使ってレンチにネジを固定すると作業が容易になります。

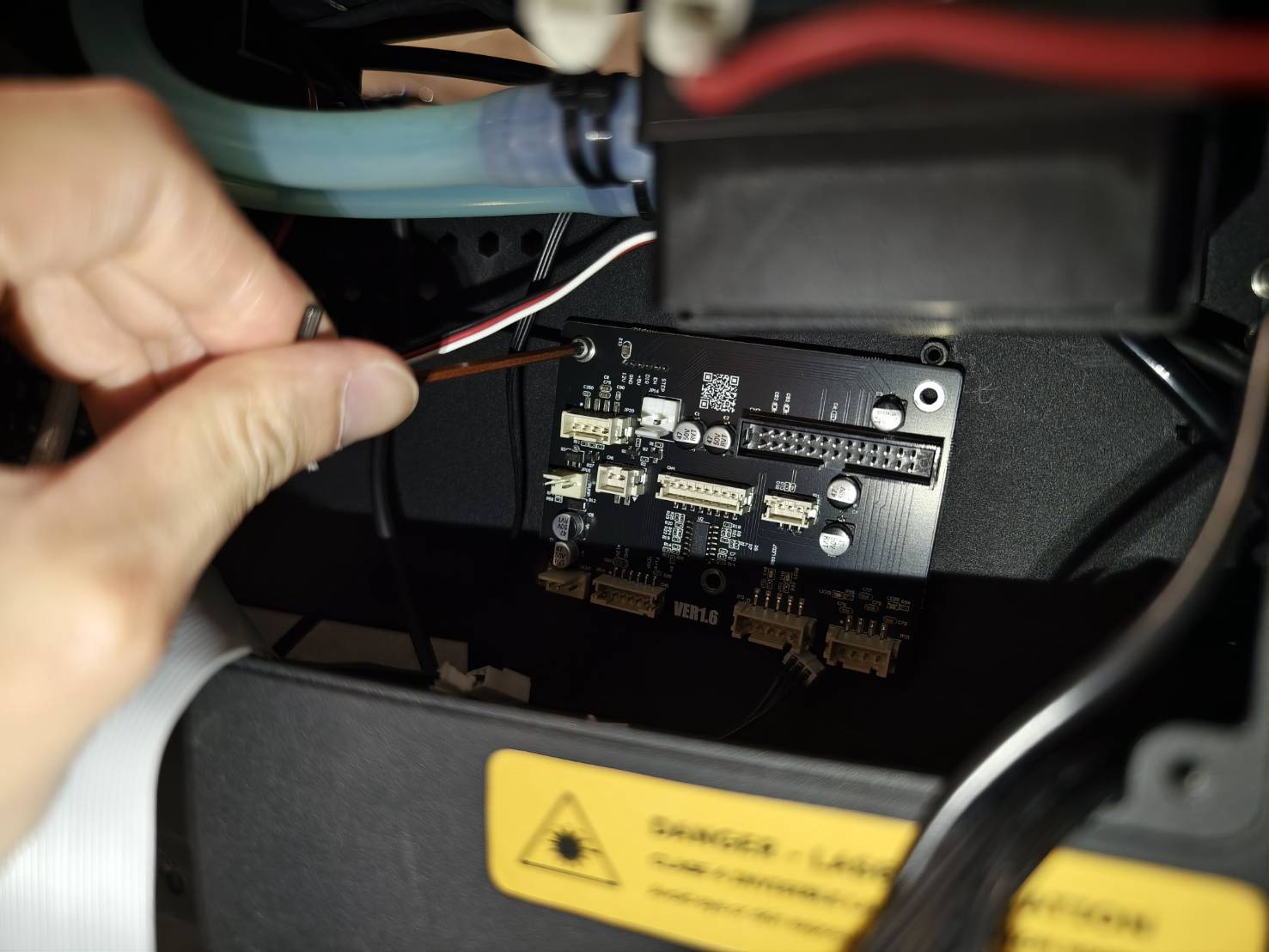

• 左上のネジを締めたら、他のネジ穴に合わせて位置を調整してください。



• 中央と右上のネジを締め始めてください。



ステップ7

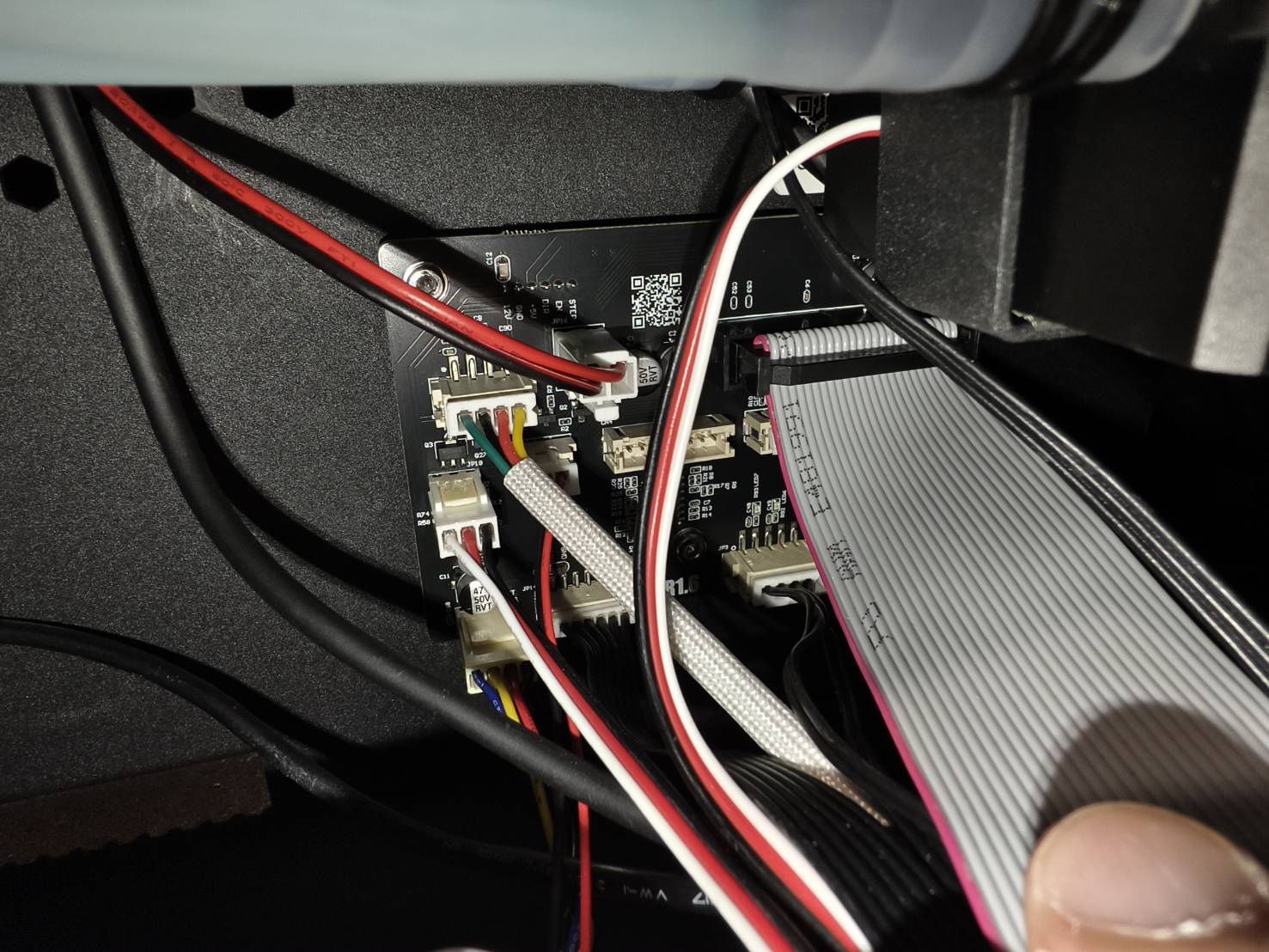

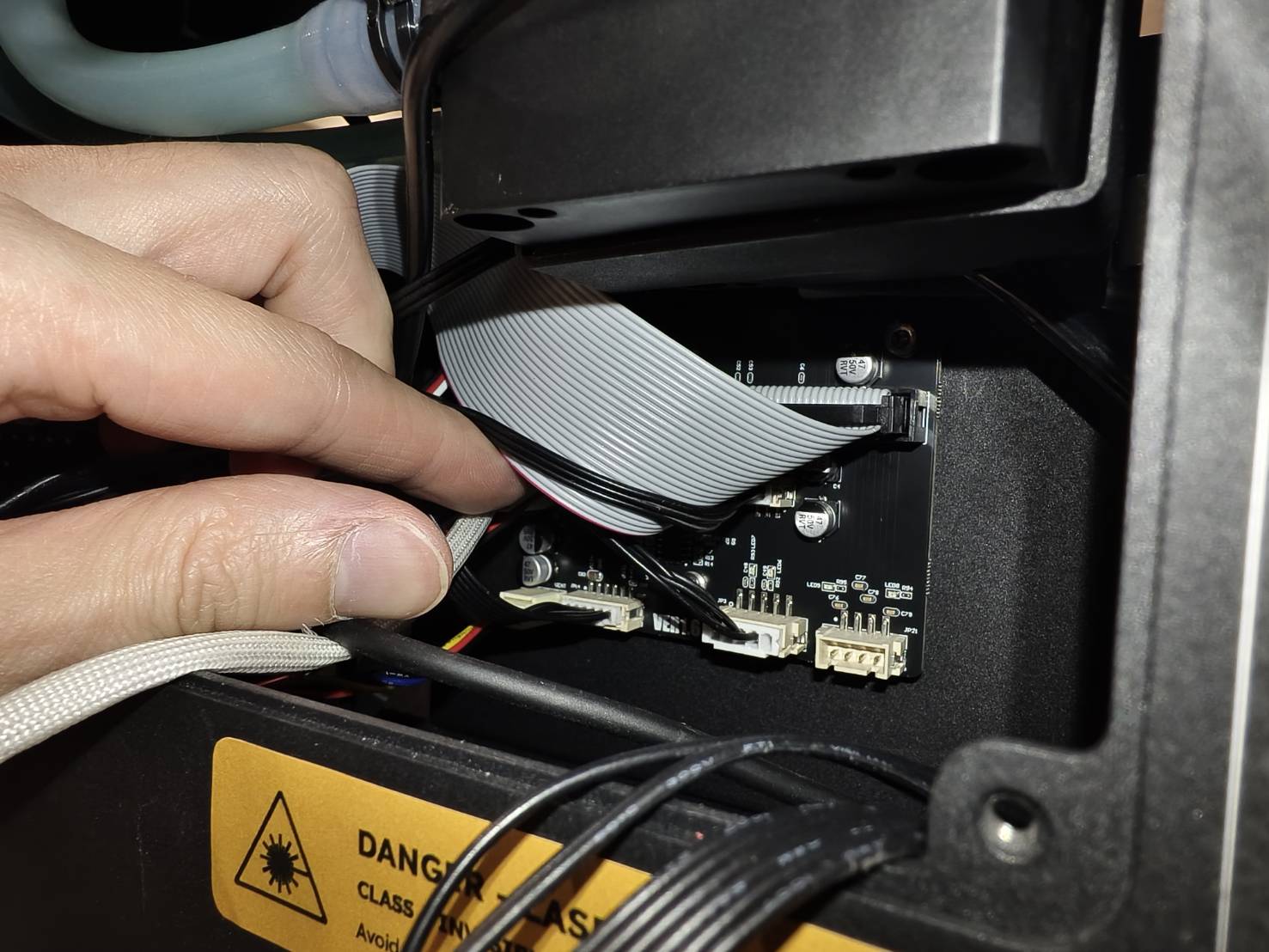

新しいボードに全てのケーブルを再接続してください。
（ケーブルの接続位置が不明な場合は、最新のセットアップについては 配線図 を参照してください。ボードのバージョンが異なる可能性があるため、以下の写真は参考にしないでください。）

ステップ8

プレートを取り付けてください。
