Beambox II - 排気ファンの交換

工具

手順1

機器の電源を切り、電源コードを抜いてください。

手順2

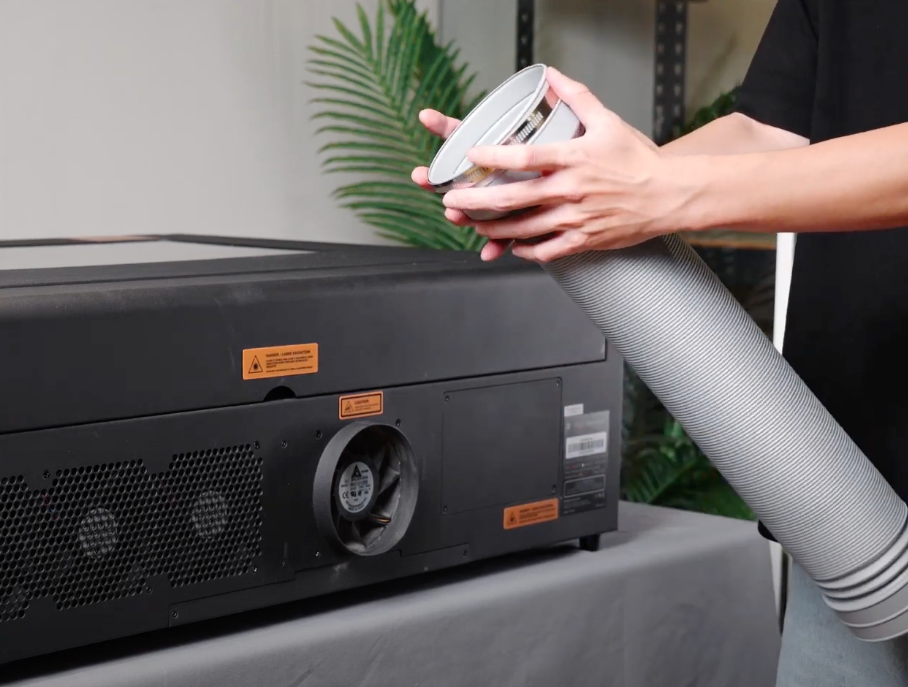

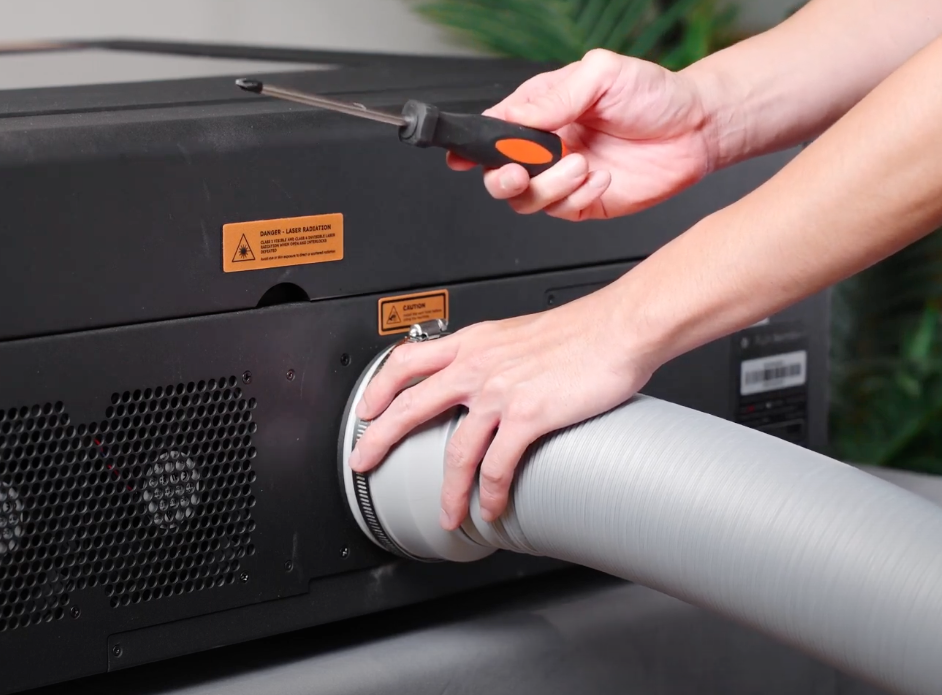

排気ホースが接続されている場合は、取り外してください。

手順3

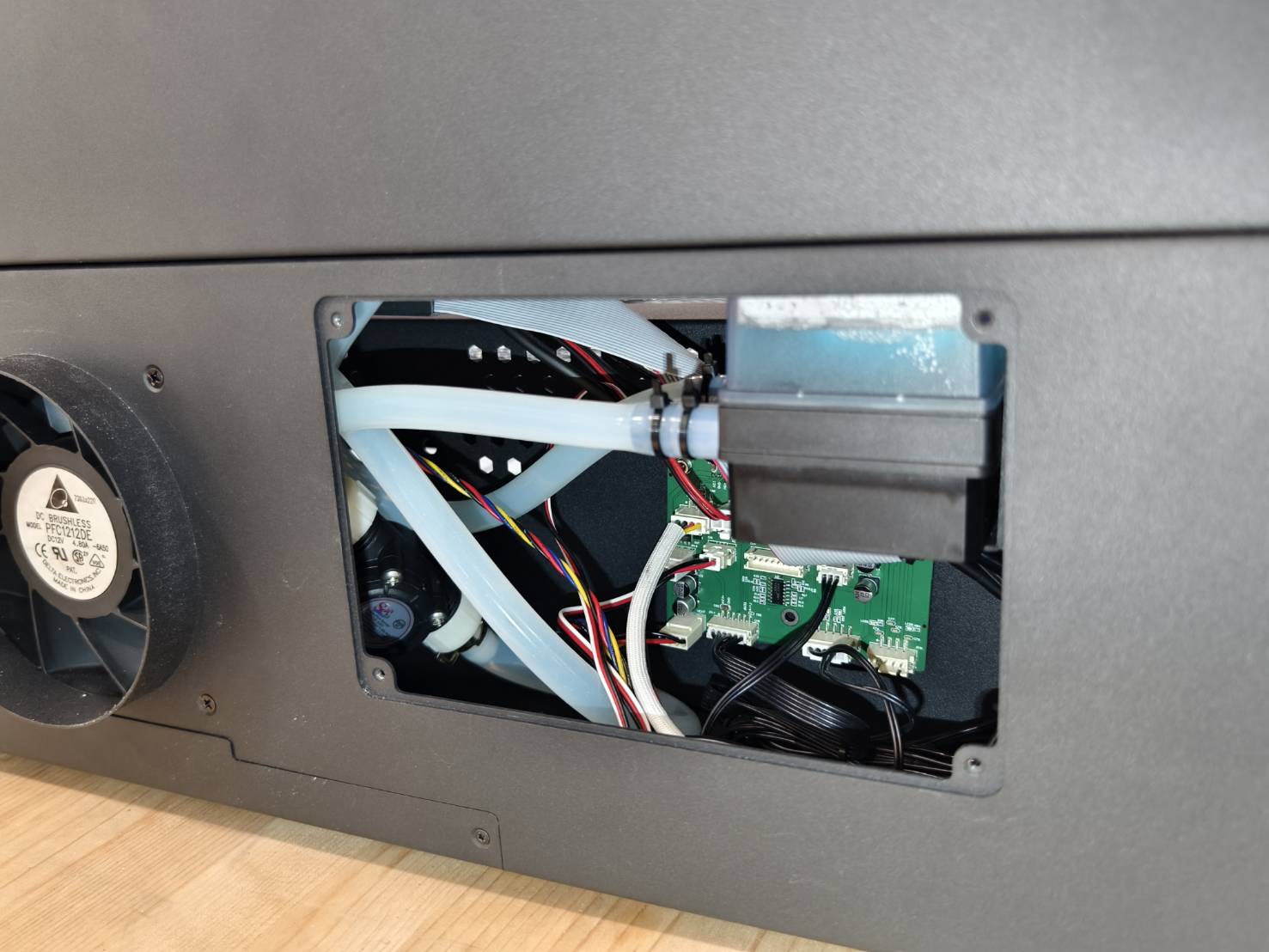

トルクスドライバーを使用して水ポンプカバーを開け、プロッターボードを確認します。
（ボードは黒色または緑色の場合があります。）

手順3.1

この手順は任意です。

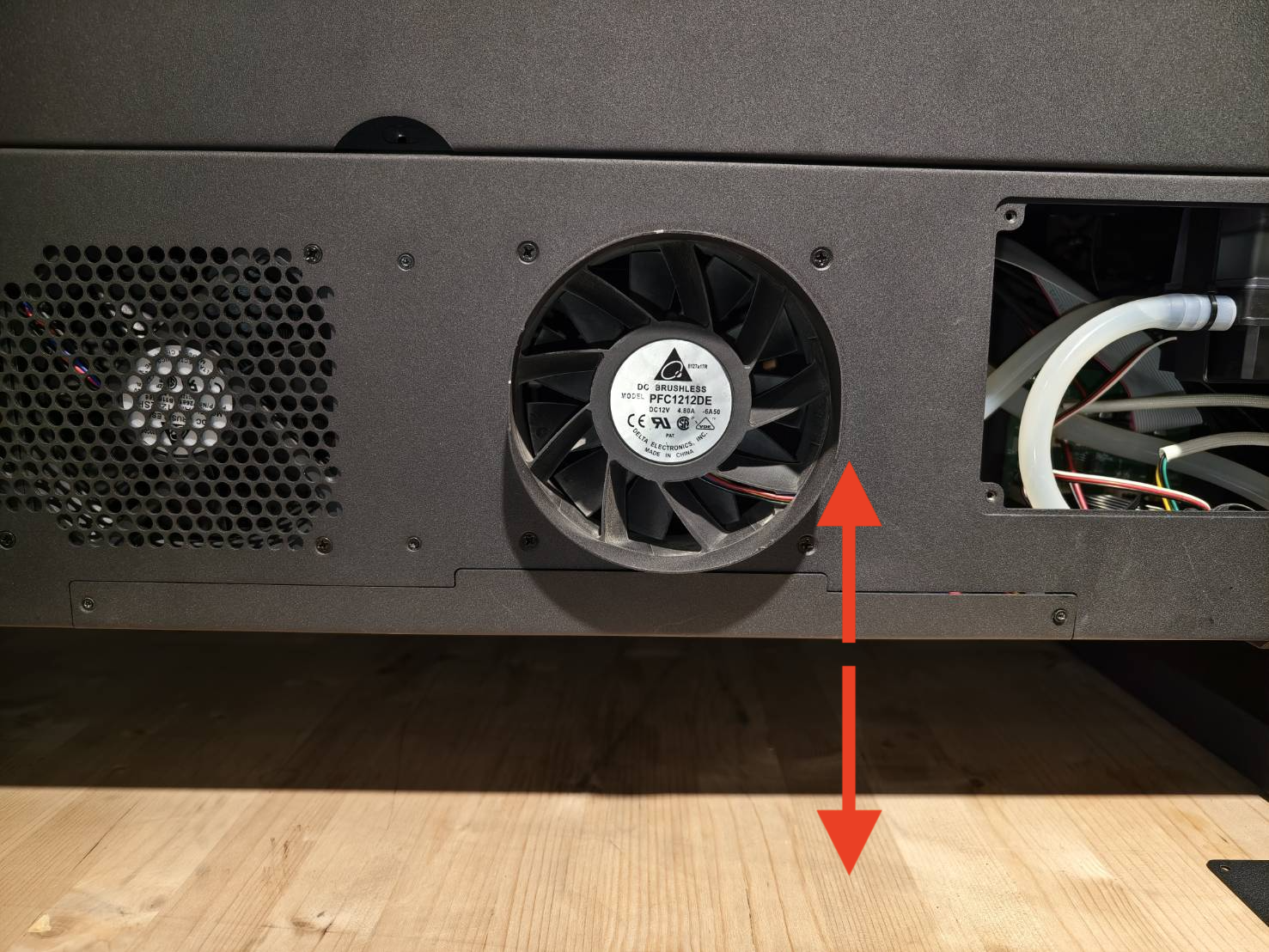

機器を持ち上げて上下のスペースを確保するか、テーブルの端に機器を移動させてください。

手順4

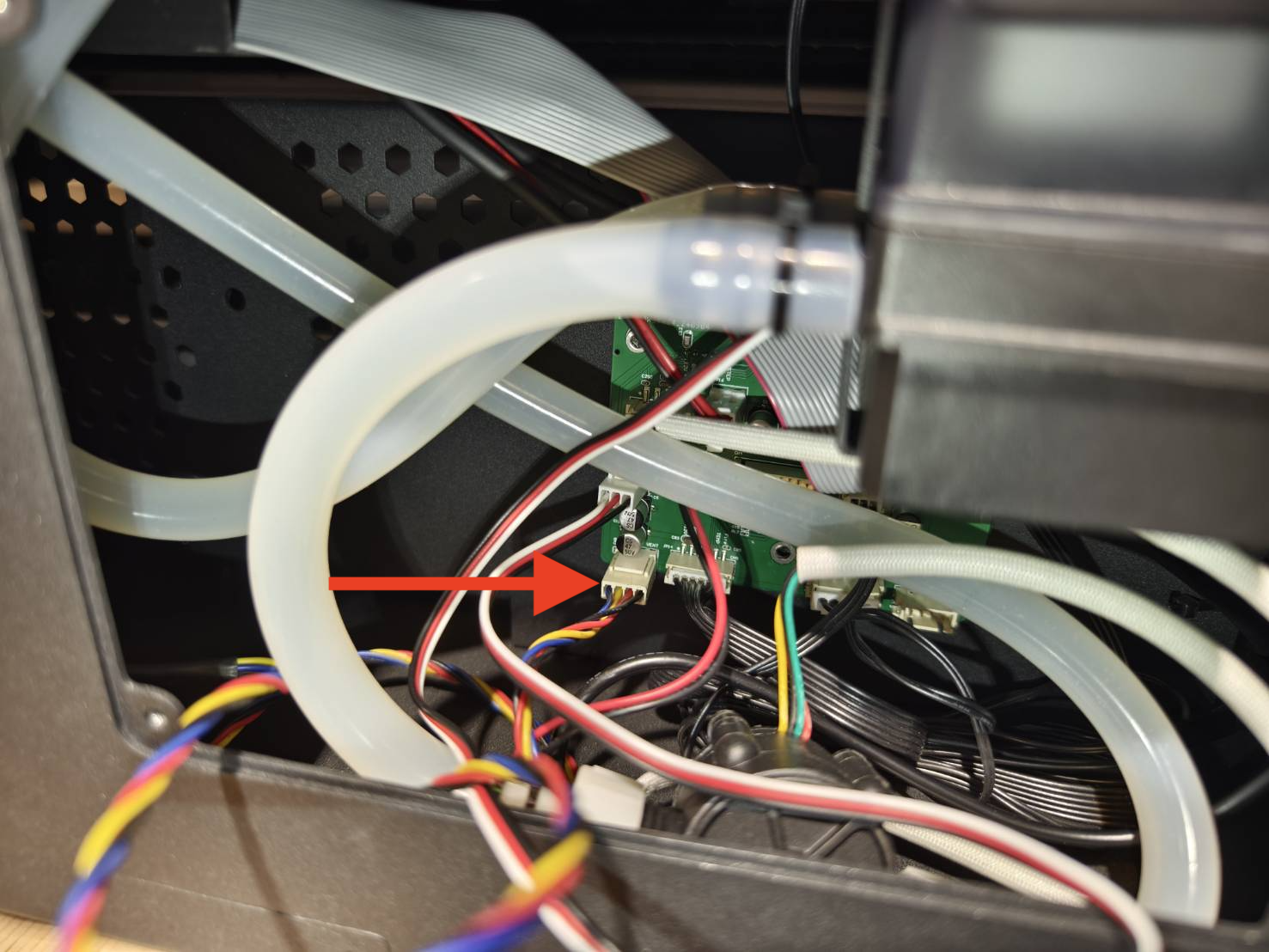

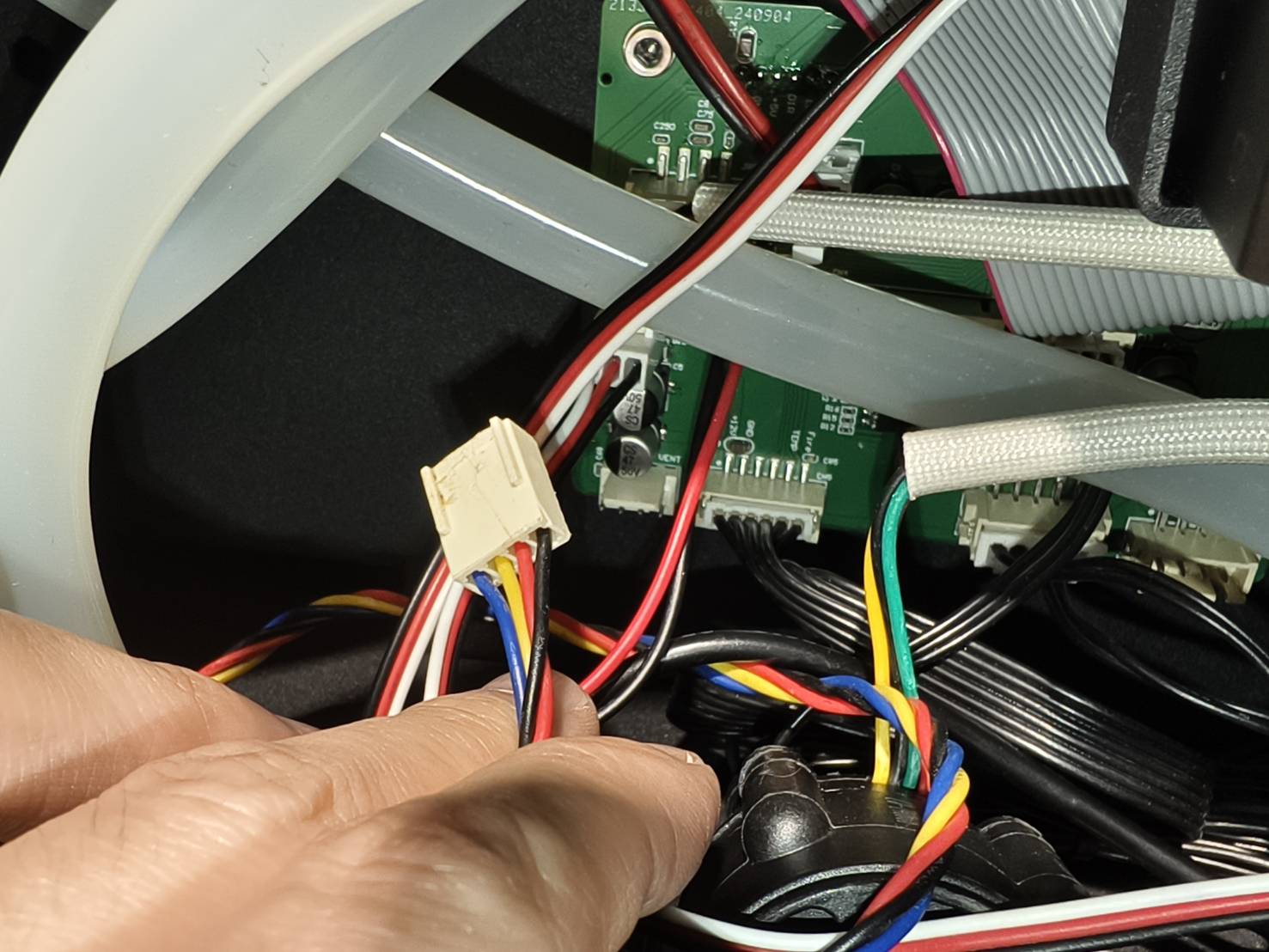

ボード上のファンケーブルを外します。
（お使いのボードが写真と一致しない場合は、 配線図 を参照してください。ボードのバージョンが異なる可能性があるため、以下の写真は使用しないでください。）

ステップ 5

古いファンを取り外し、新しいファンを取り付けます。詳細は動画をご参照ください。

ステップ 6

ファンのケーブルが基板に確実に接続されていることを確認してください。

ステップ 7

ウォーターポンプカバーを閉じます。
