4-14 Beambox II - 赤色光アライメント

説明

この記事では、レーザー光路に合わせて赤色光の光路を調整する方法をご案内します。

赤色光の調整が必要な場合

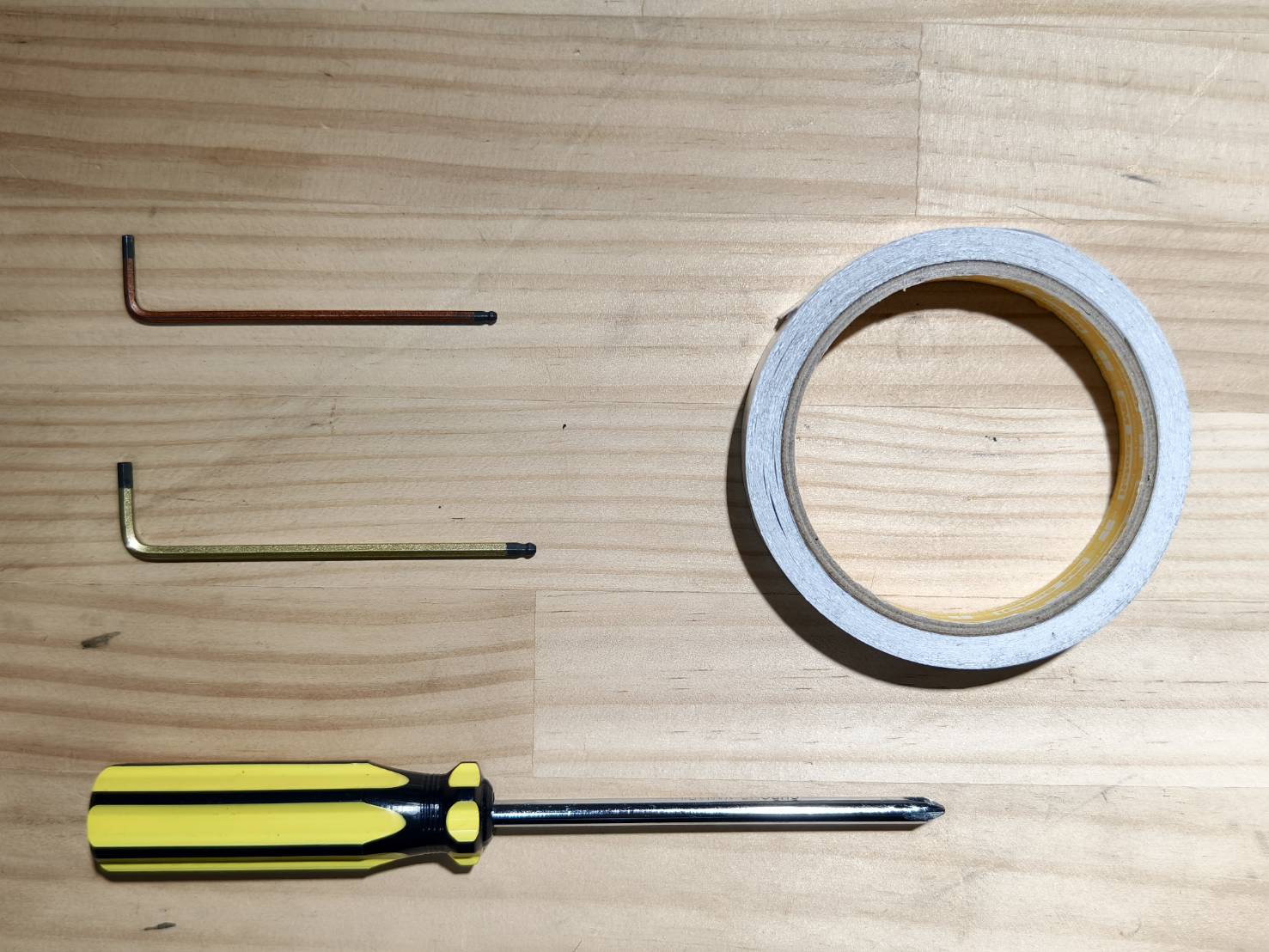

必要な工具

以下の工具をご用意ください。

ステップ1

安全にパルスを発生させる方法を確認してください。

A. 装置の電源を入れます。 B. 蓋を閉じます。 C. メンテナンスモードに入り、原点復帰処理が完了するまで待ちます。      （ドア、背面カバー、底面のアイコンが閉じていることを確認してください。開いているとパルスを発生させることができません。） D. パルスボタンを見つけます。 E. 1回押すと1パルス、2回押すと2パルス、というように動作します。 ⚠︎ ドアリッドとバックカバーを閉じた状態で、必ずパルスを発生させてください。

ステップ2

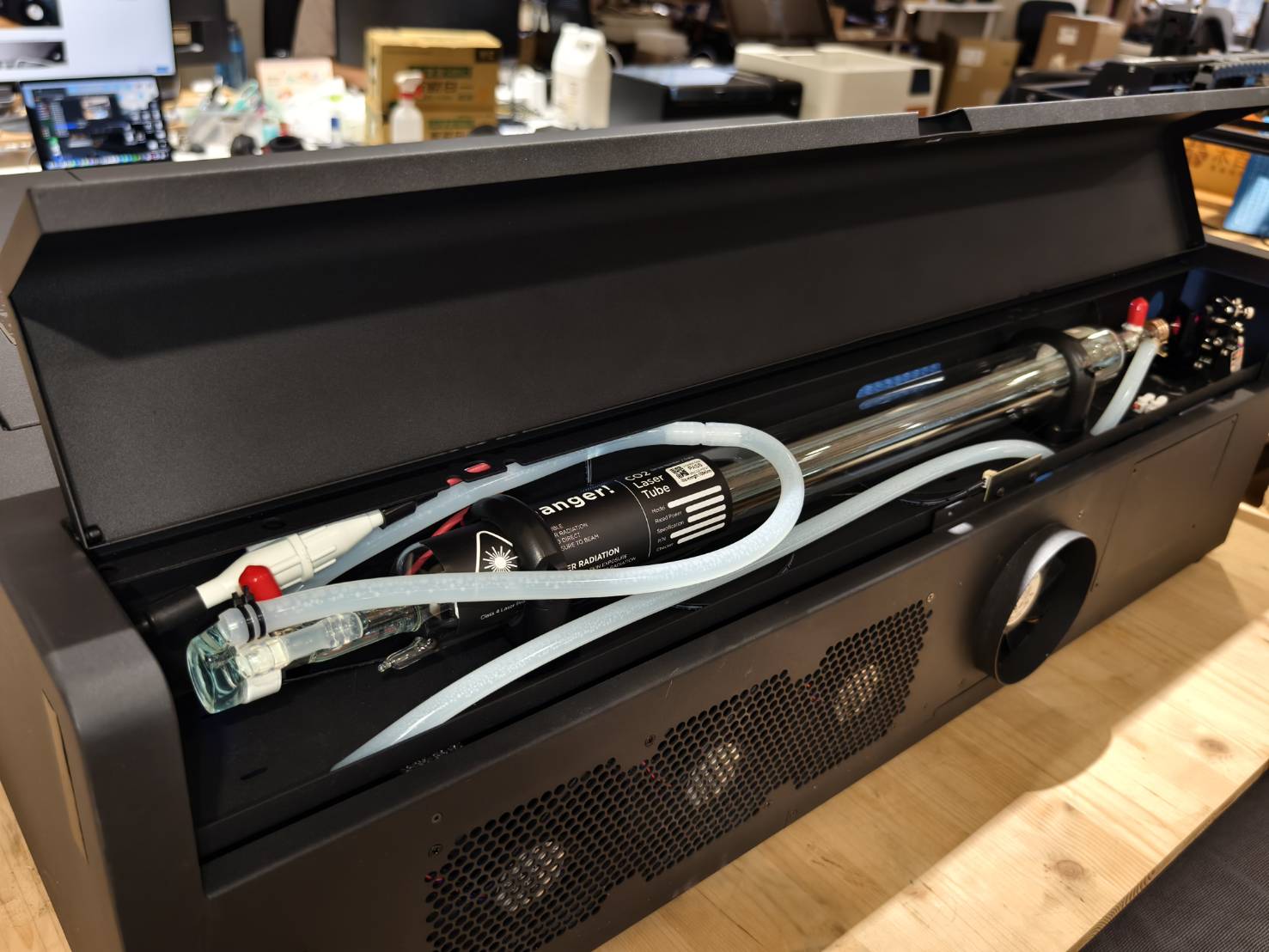

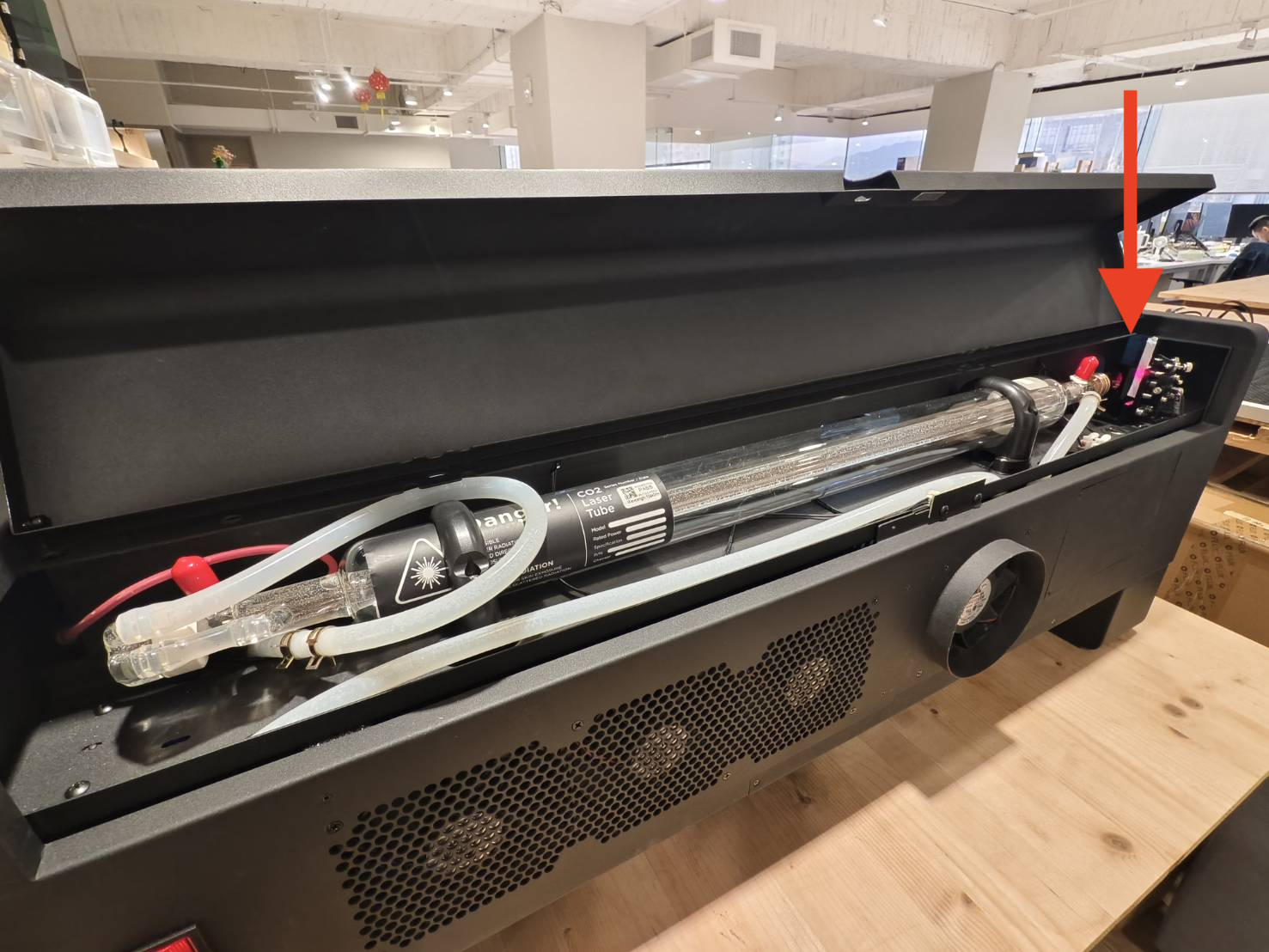

ドライバーを使用して機器背面のネジを外し、バックカバーを開けてください。

ステップ3

赤色光エミッターの両側にある2本のネジがしっかりと締まっていることを確認してください。
(3mm六角レンチ)

ステップ4

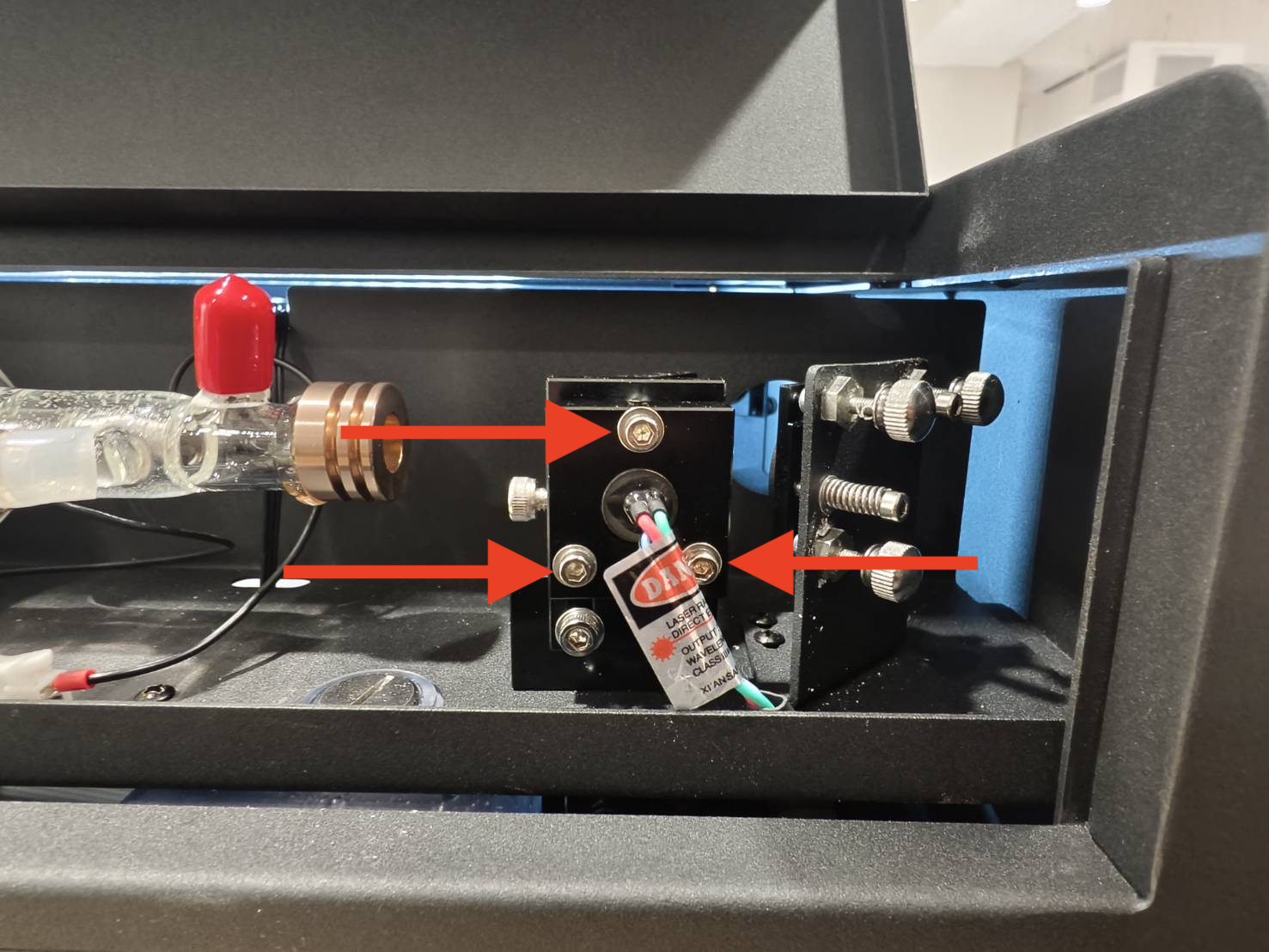

赤色レーザーホルダーの3本の調整ネジを締めてください。

ステップ5

第1ミラーに 「2層の」 テープを貼り、バックカバーを閉じて3回パルスを発生させてください。
(テープは剥がさず、ミラーに貼ったままにしてください。)

ステップ6

バックカバーを開け、焼け跡の点が赤色レーザーと重なっているか確認してください。

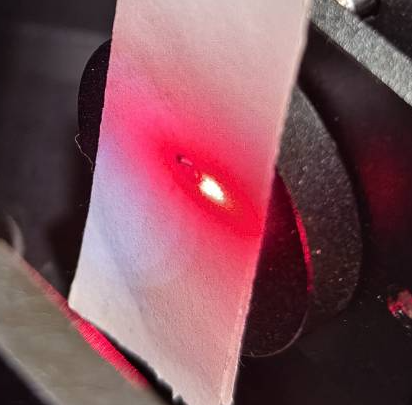

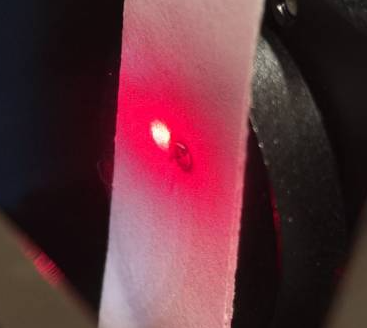

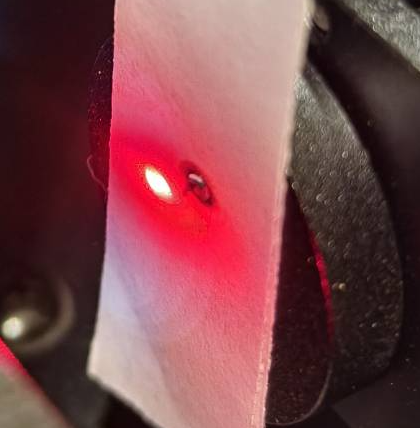

良好な例 - 重なっている	不良な例 - 重なっていない

結果を確認し、次の手順を決定してください：

ステップ7

次に、赤色光を水平方向に調整します。

• 赤色光ホルダーの底部にある3本のネジを緩めます。
• ホルダーを移動させ、焼き付け痕と赤色光が水平方向に重なるようにします。
• ネジを締めます。

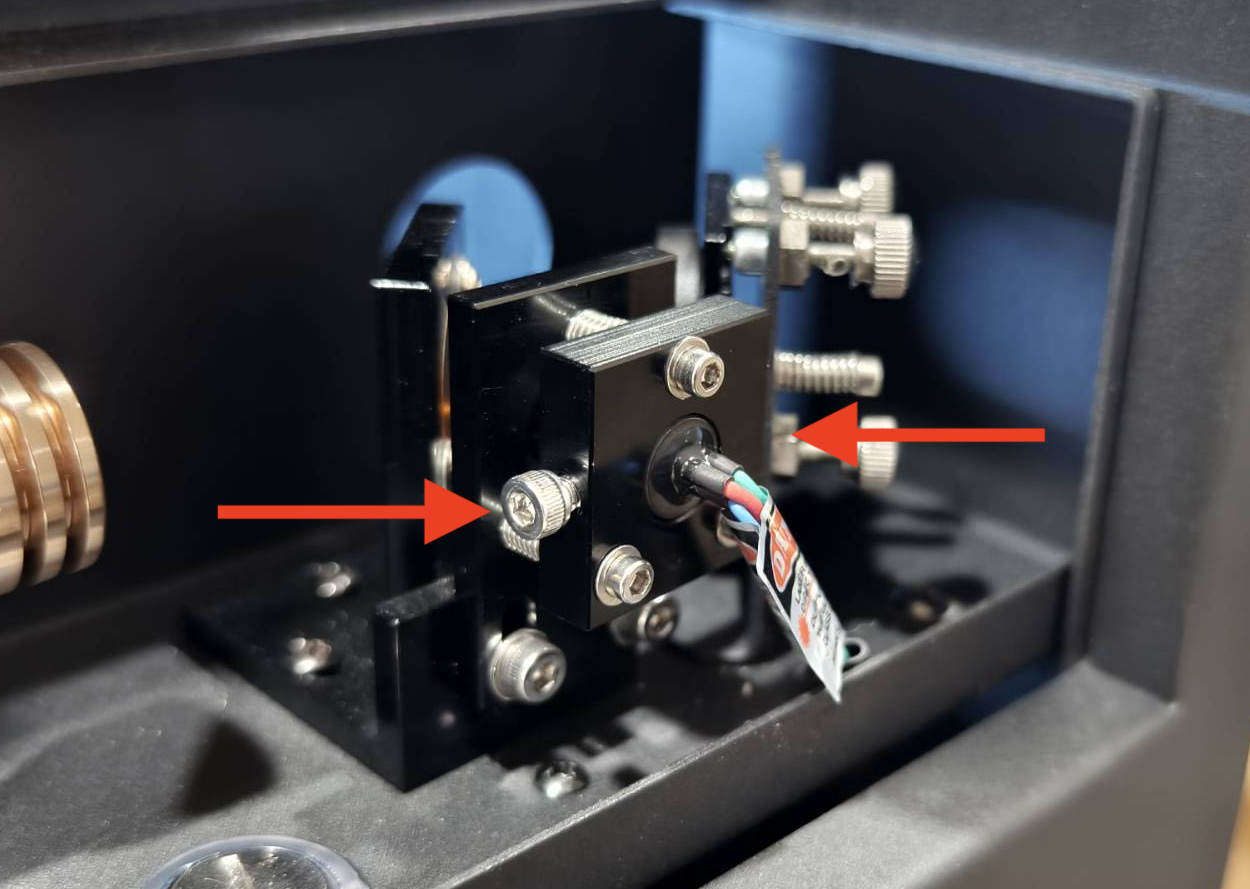

ステップ8

次に、赤色光を垂直方向に調整します。

• 赤色光ホルダーの側面にある2本のネジを緩めます。
• ホルダーを移動させ、焼き付け痕と赤色光が垂直方向に重なるようにします。
• ネジを締めます。

ステップ9

第一ミラーに新しい2層テープを貼り、3回パルスを発射して経路を再確認します。

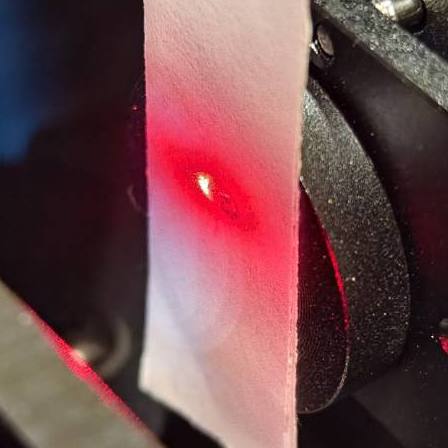

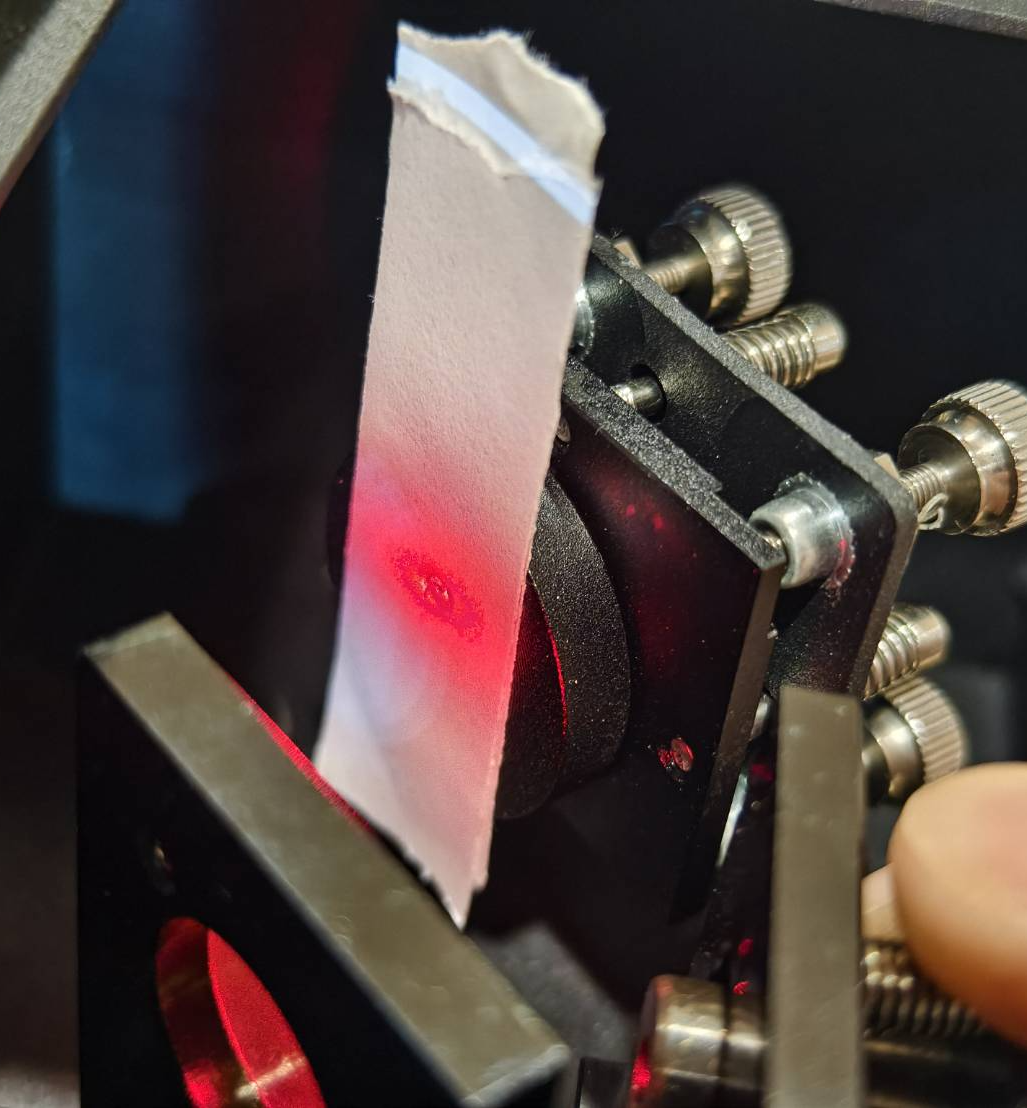

良好な例 - 重なっている	不良な例 - 重なっていない

結果を確認し、次の手順を決定してください：

ステップ10

3本のネジを緩めて調整可能な状態にします。

ステップ11

このステップでは、赤色レーザーの経路と実際のCO2レーザーの経路が一致し、正しくアライメントされているかを確認します。
2.5mmの六角レンチを使用して、赤色光エミッターを調整してください。

ドアを開けてください。 3番目のミラー入口に2層の両面テープを貼り付けてください。 制御モードに入り、モーターを緩めてください。 レーザーヘッドを右下隅に移動させてください。 赤色レーザーが点灯していることを確認してください。 ドアを閉めてください。 3回パルスを発生させてください。 赤色レーザードットと焼き跡が重なっているか確認してください。 必要に応じて赤色レーザーを調整してください。

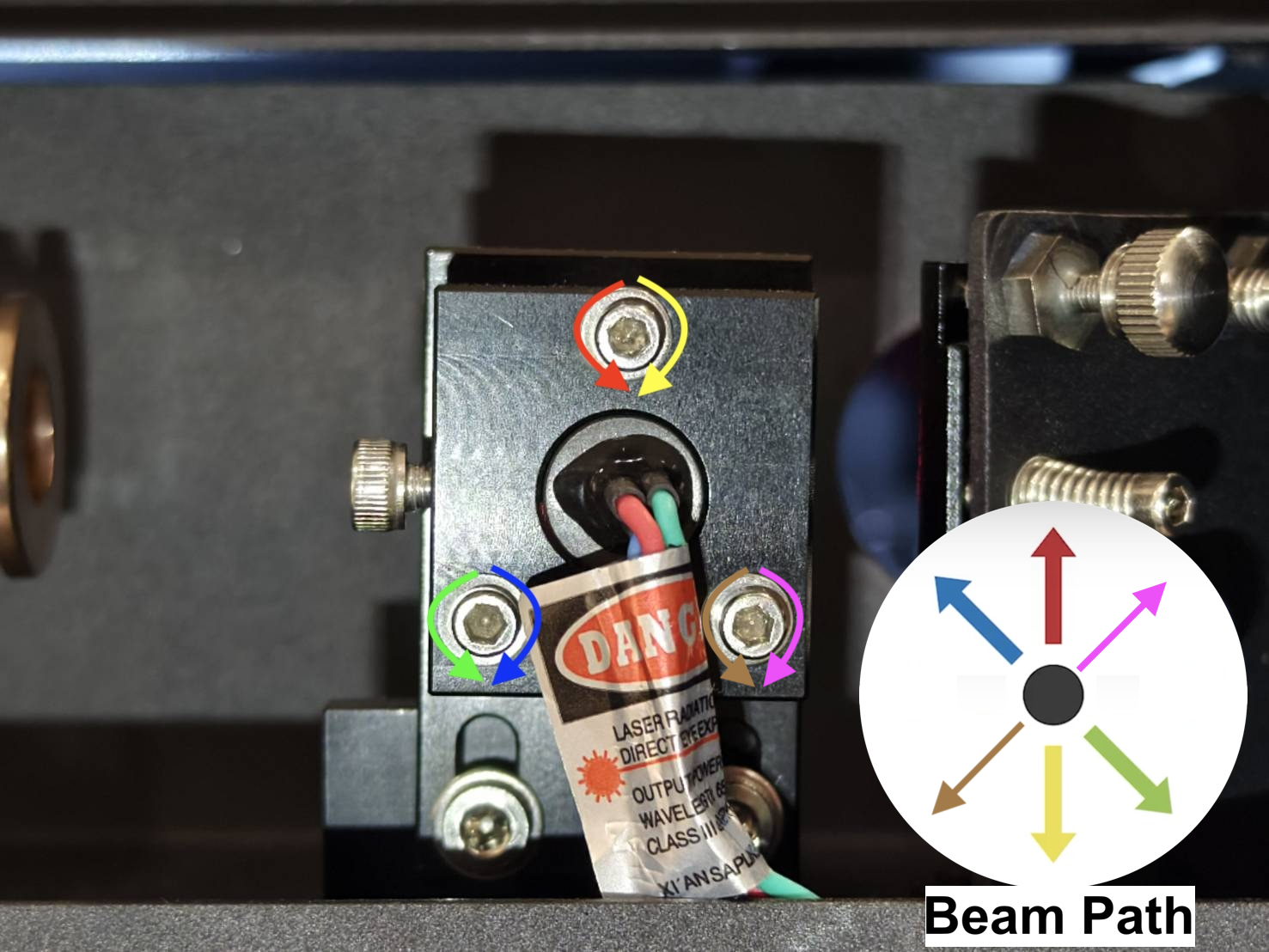

良好な例 - 重なっている 不良な例 - 重なっていない   赤色光エミッターのネジとビームパス   デモンストレーション     注意： 赤色のドットがテープ上にない場合、赤色レーザーの光路が大きくずれていることを示しています。 2番目のミラー上で赤色のドットを見つけ、ミラーの反射面に移動させることができる場合があります。

ステップ12

以下のリンクを使用してレーザーの光路を確認してください。
4-9 光路の検査

結果を確認し、次の手順を決定してください：
