2-4 カメラキャリブレーション

⚠︎ Beam Studioとbeamo IIのファームウェアが最新バージョンに更新されていることを確認してください。

説明

この記事では、カメラキャリブレーションの実行手順をご案内します。


カメラキャリブレーションが必要な場合
1. 初めて機器を使用する場合。
2. 機器を移動した場合。
3. カメラプレビューと実際の彫刻位置にずれがある場合。

注意：
カメラプレビュー機能を初めて使用する際は、カメラキャリブレーションが必要です。

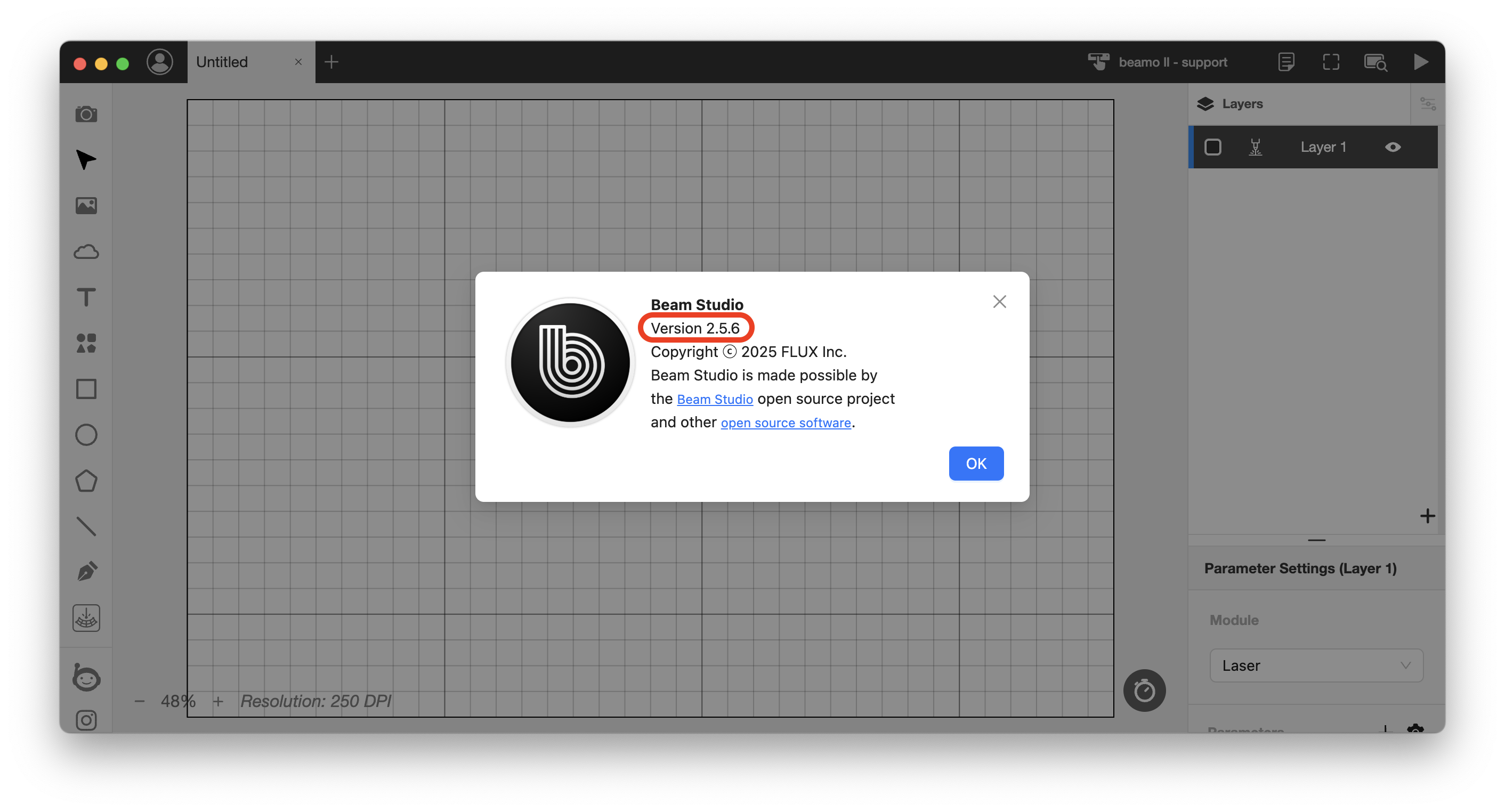

ステップ1 - Beam Studioとファームウェアのバージョン確認

必要なソフトウェアバージョン：Beam Studio 2.5.11 以上。

必要なファームウェアバージョン：6.1.6以上。

ステップ2 - 準備

準備する材料：

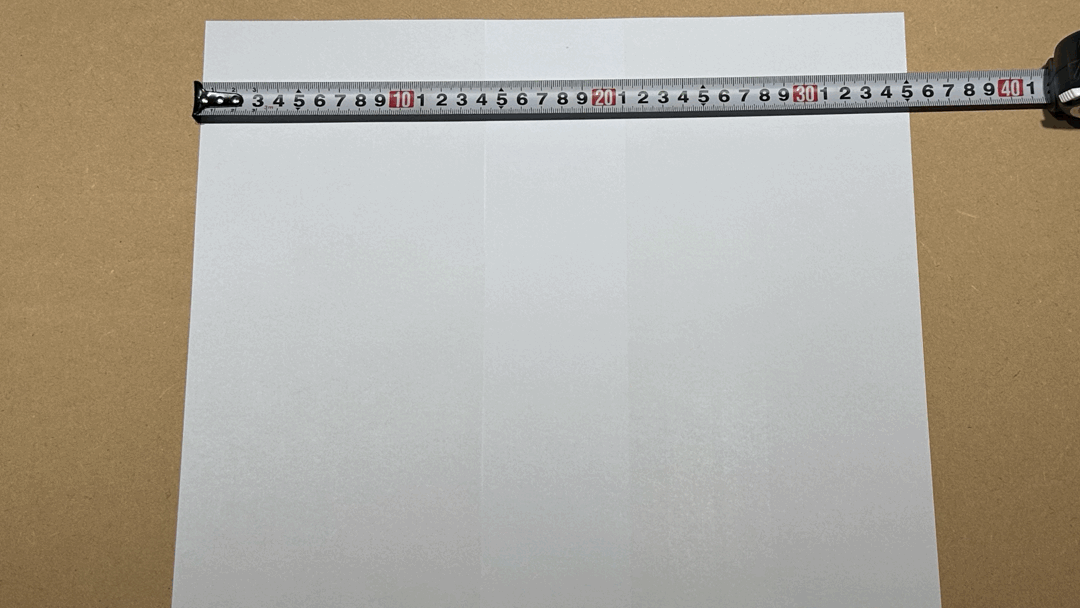

A4サイズの白い紙を2枚重ねて接着し、長さ約19～28cm、幅約31～40cmの面を作成するか、同じサイズの明るい色の木板を使用してください。

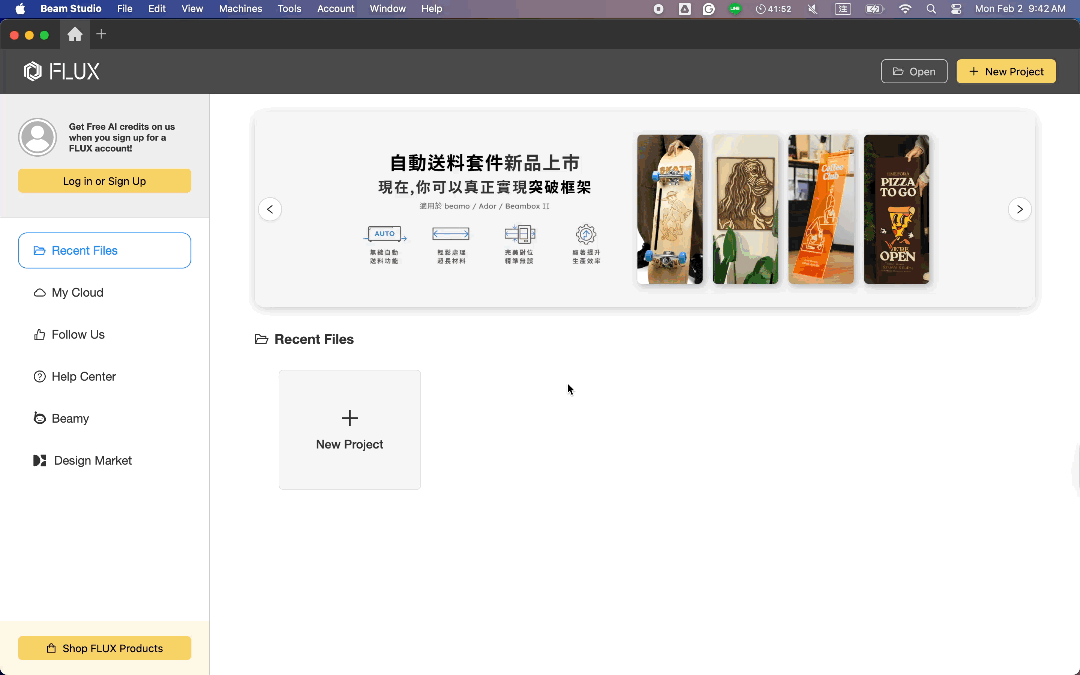

ステップ3 - 新規プロジェクトの追加とカメラキャリブレーションの実行

新規プロジェクトを追加し、使用する機器名を選択して、「カメラをキャリブレート」をクリックしてください。

ステップ4 - 白い紙の配置

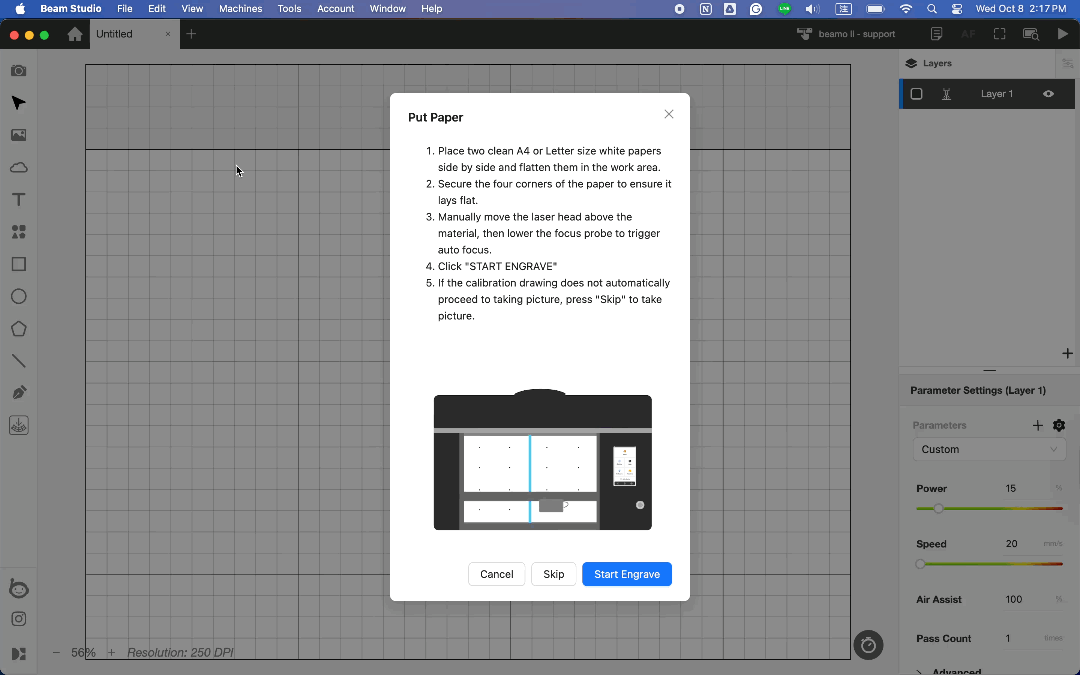

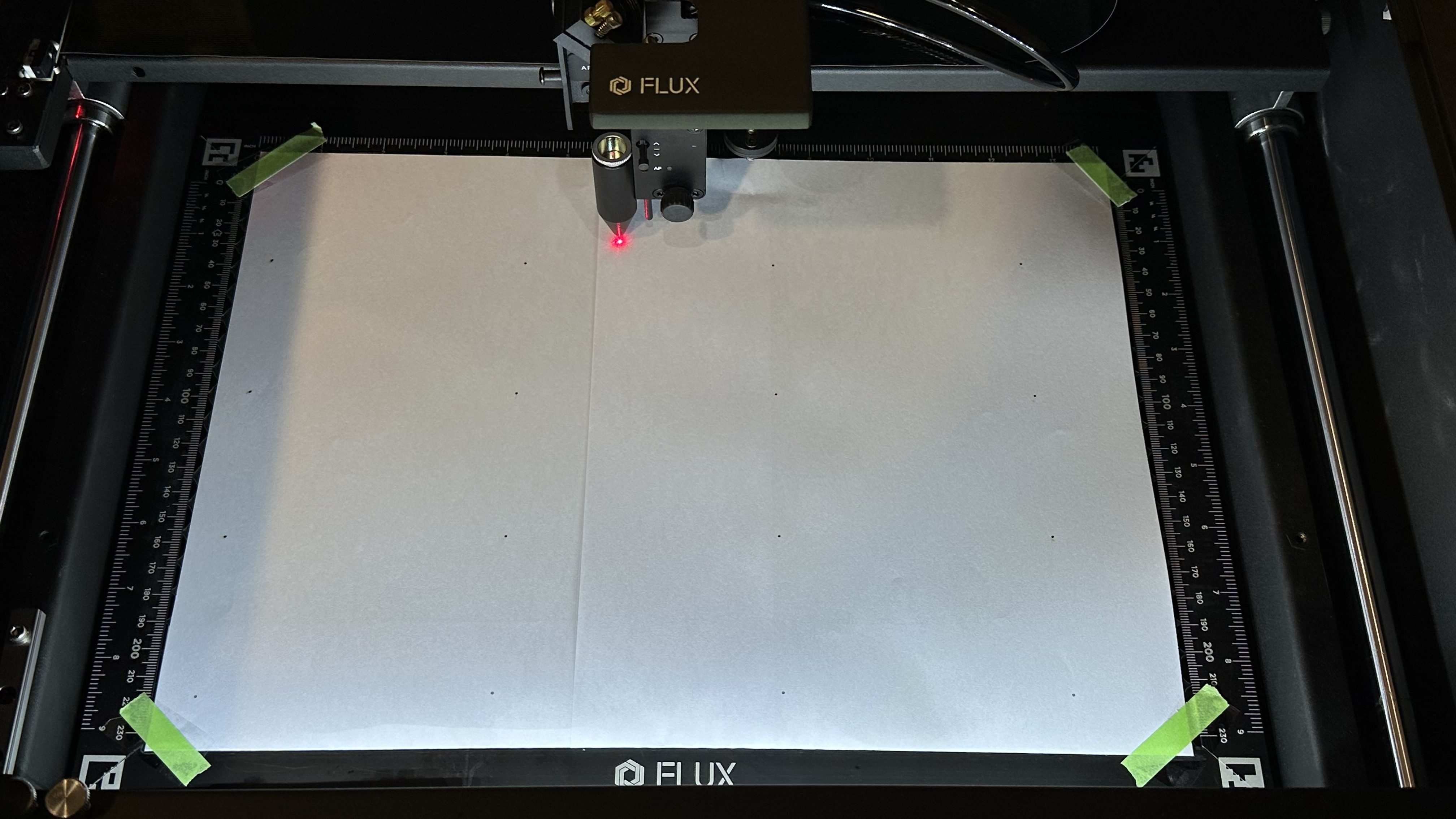

作業エリアの中央にきれいなA4白紙を置き、四隅を粘着テープで固定してください。

ステップ5 - キャリブレーション画像の描画

「彫刻開始」をクリックして、キャリブレーション画像を描画してください。

ステップ6 - マーカーポイントの位置合わせ

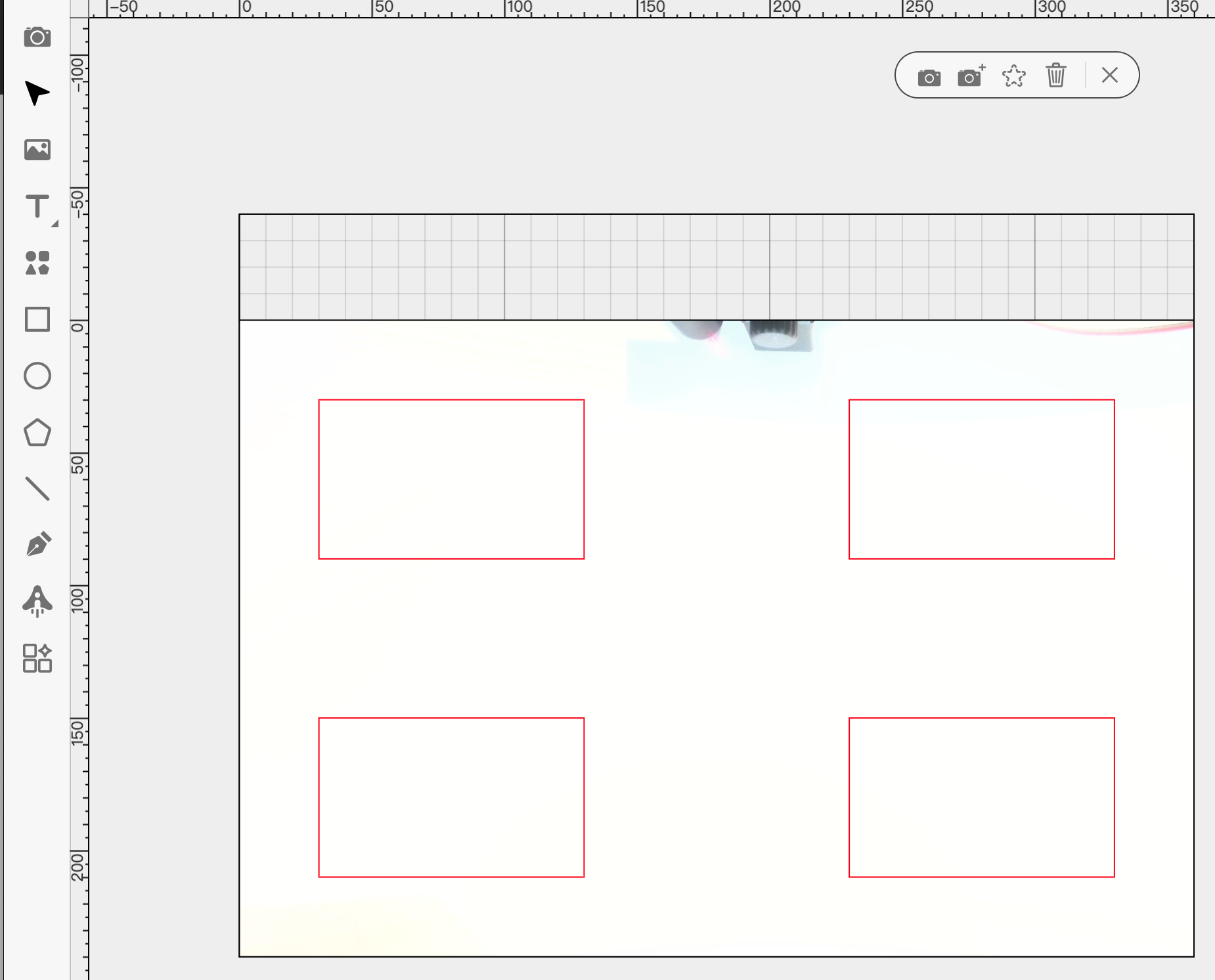

ズームイン、ズームアウト、写真の露出を調整して、赤いマーカーポイントを描かれた8つのポイントに正確に合わせてください。

#END

次のステップ：2-5 彫刻開始
