2-7 印刷モジュールキャリブレーション

⚠︎ 開始する前に、Beam Studioとbeamo IIのファームウェアが最新バージョンに更新されていることを確認してください。

説明

この記事では、プリントモジュールのキャリブレーション手順をご案内します。


プリントモジュールのキャリブレーションが必要な場合

• プリントモジュールを初めて使用する場合。
• マシンを移動した場合。
• カメラプレビューと実際の印刷位置にずれがある場合。
• 印刷とレーザー加工を同時に実行した際、位置が合わない場合。

注意：
印刷機能を初めて使用する場合は、事前にプリントモジュールのキャリブレーションを必ず実行してください。

ステップ1 – ソフトウェアとファームウェアのバージョン確認

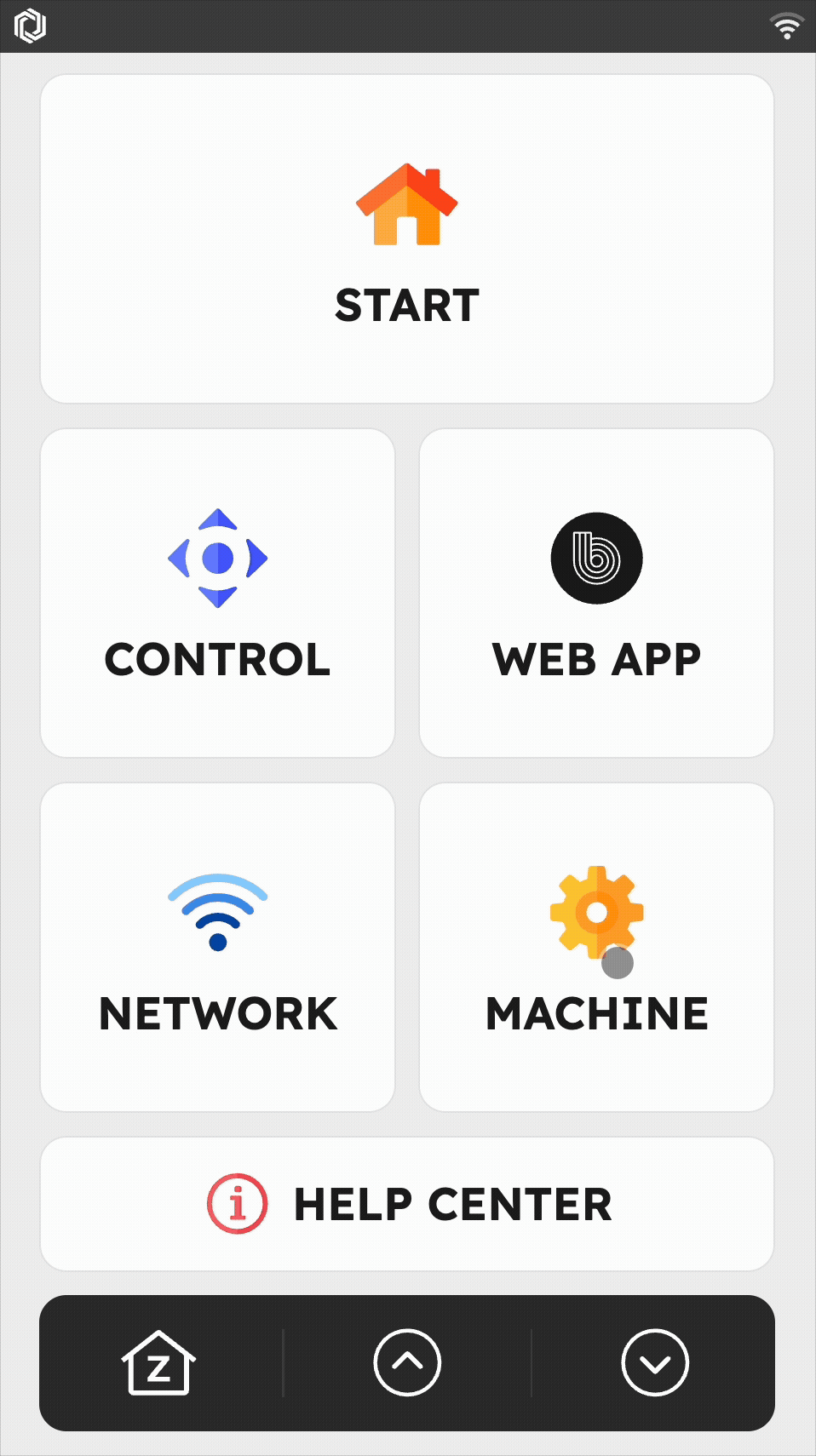

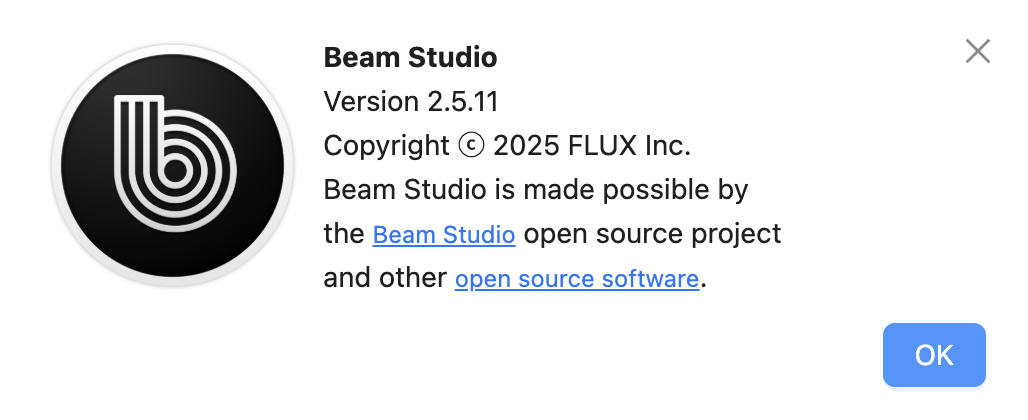

必要なソフトウェアバージョン：Beam Studio 2.5.11以降

必要なファームウェアバージョン：6.1.6以降

ステップ2 – プリントモジュールキャリブレーションの開始

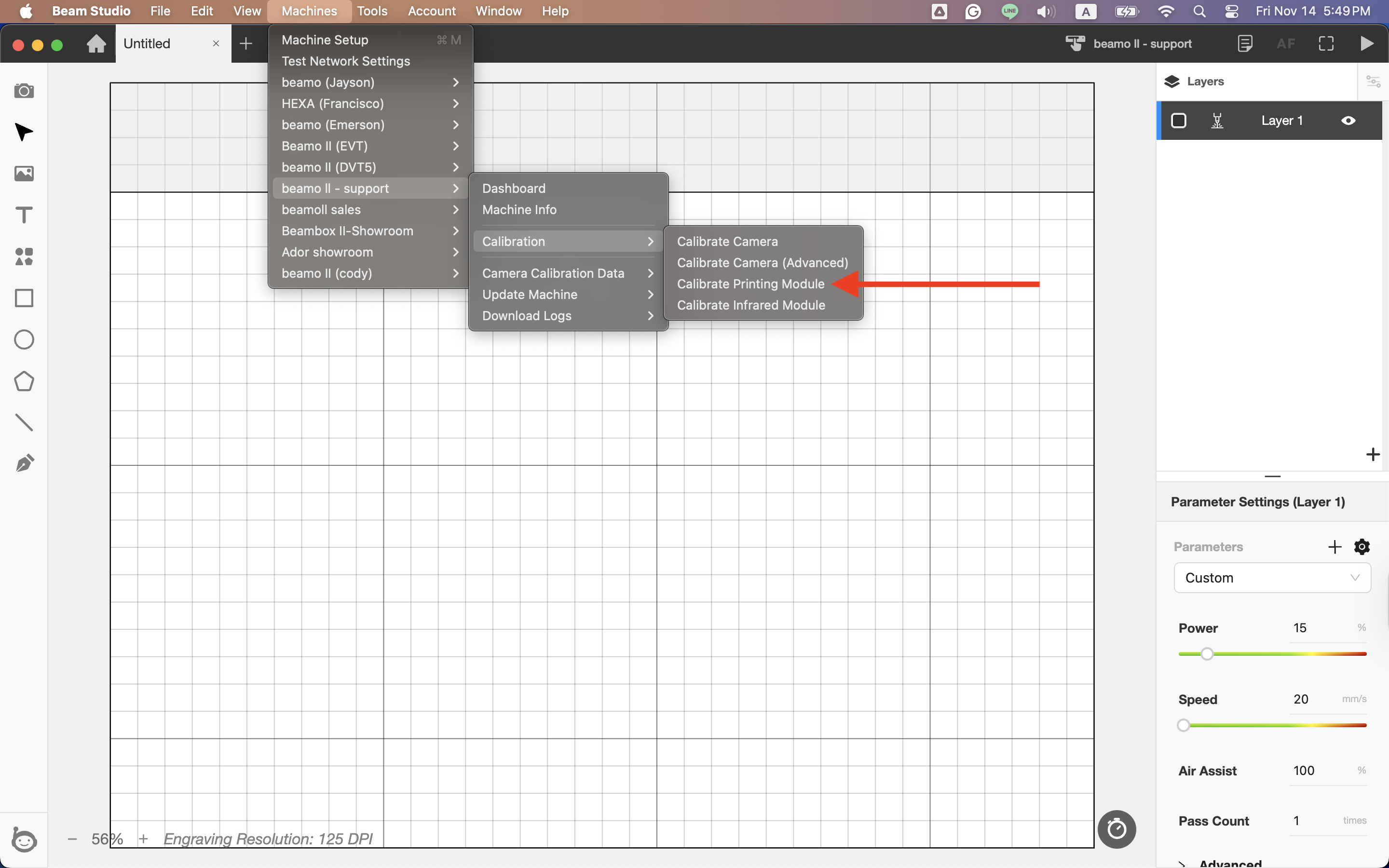

キャリブレーションを行うマシンを選択し、「プリントモジュールをキャリブレート」をクリックします。


ステップ3 – 用紙の配置

A4サイズの白い用紙を1枚準備します。

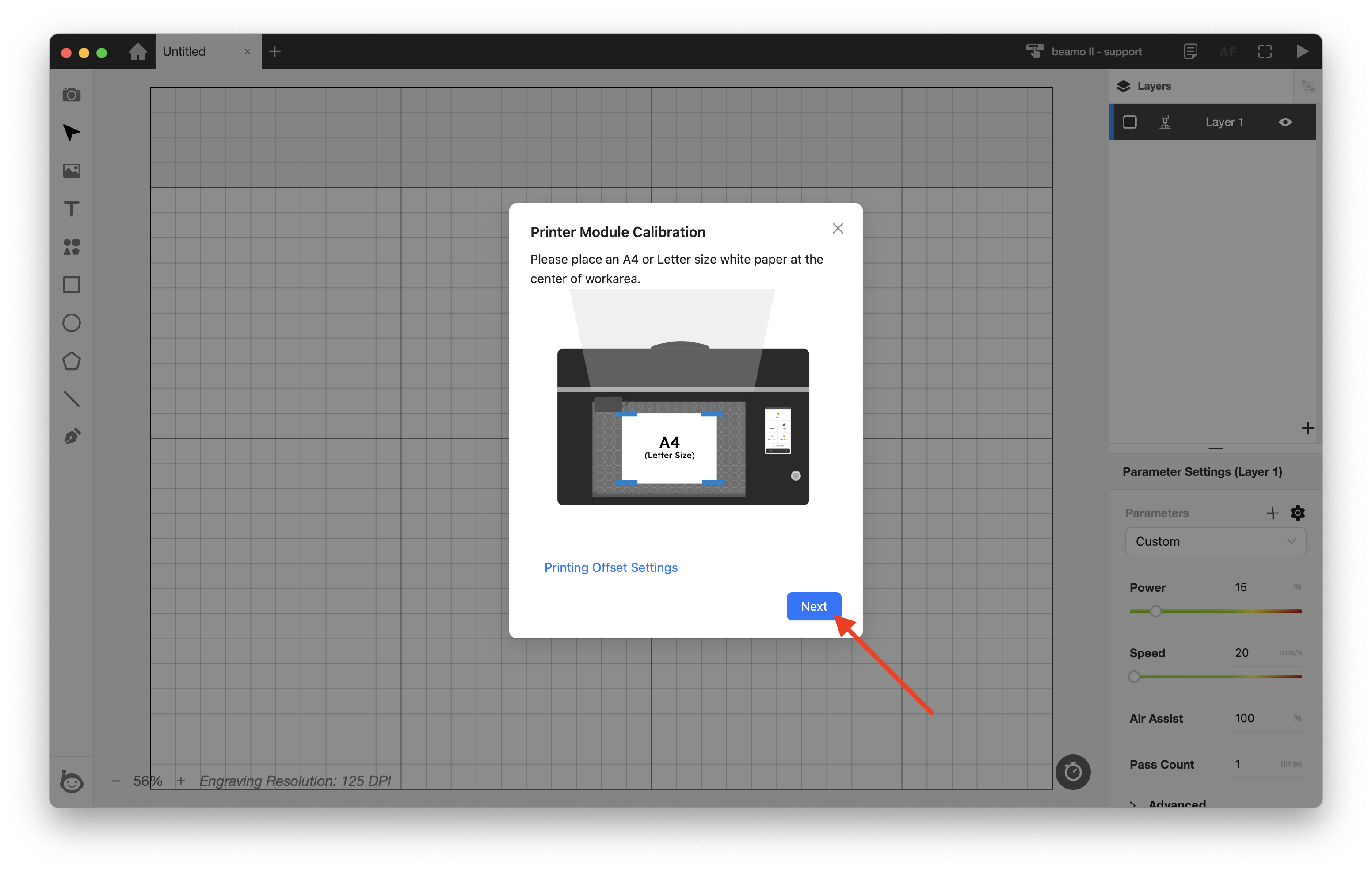

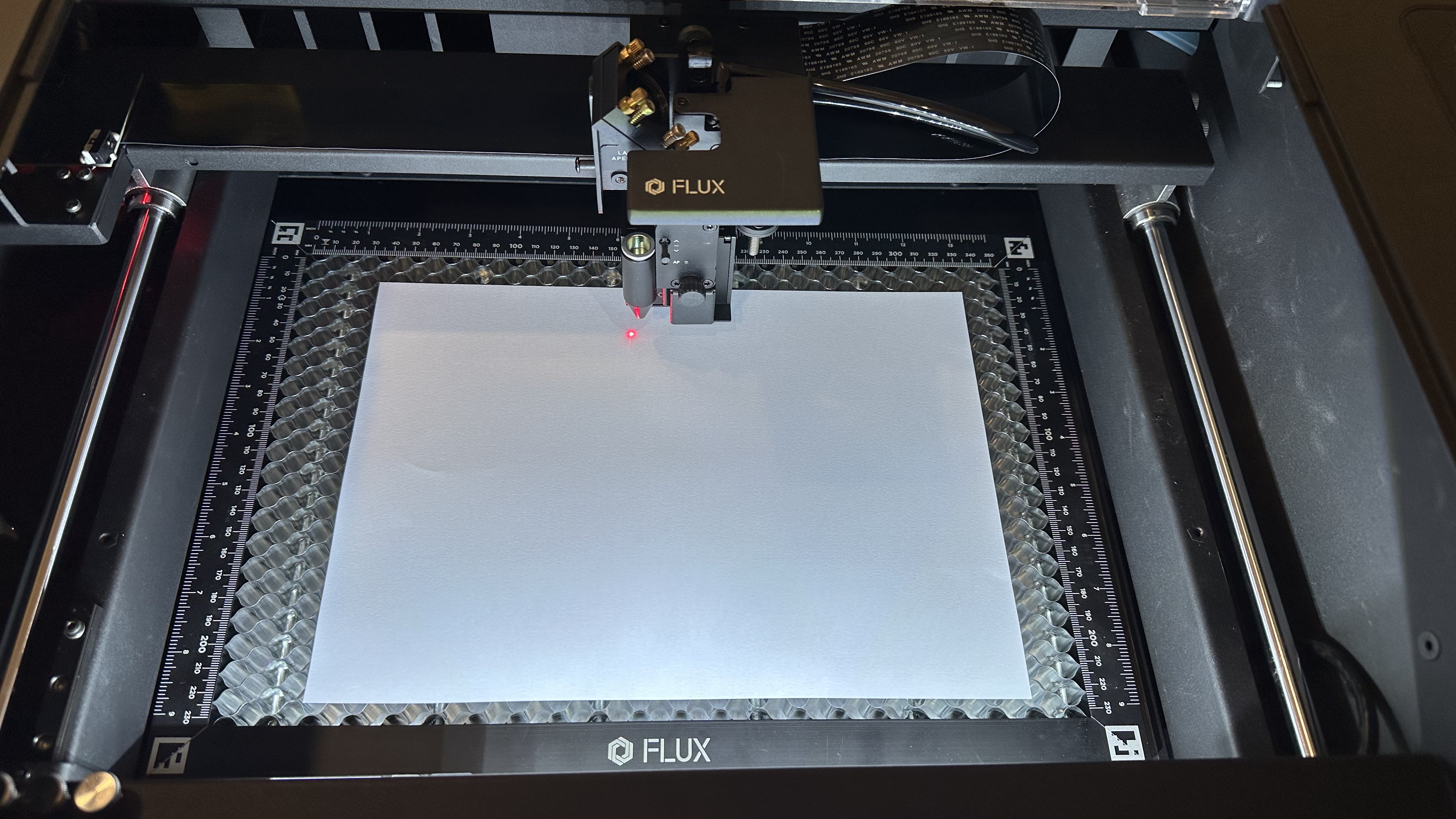

作業エリアの中央にきれいなA4白紙を配置し、 次へ.

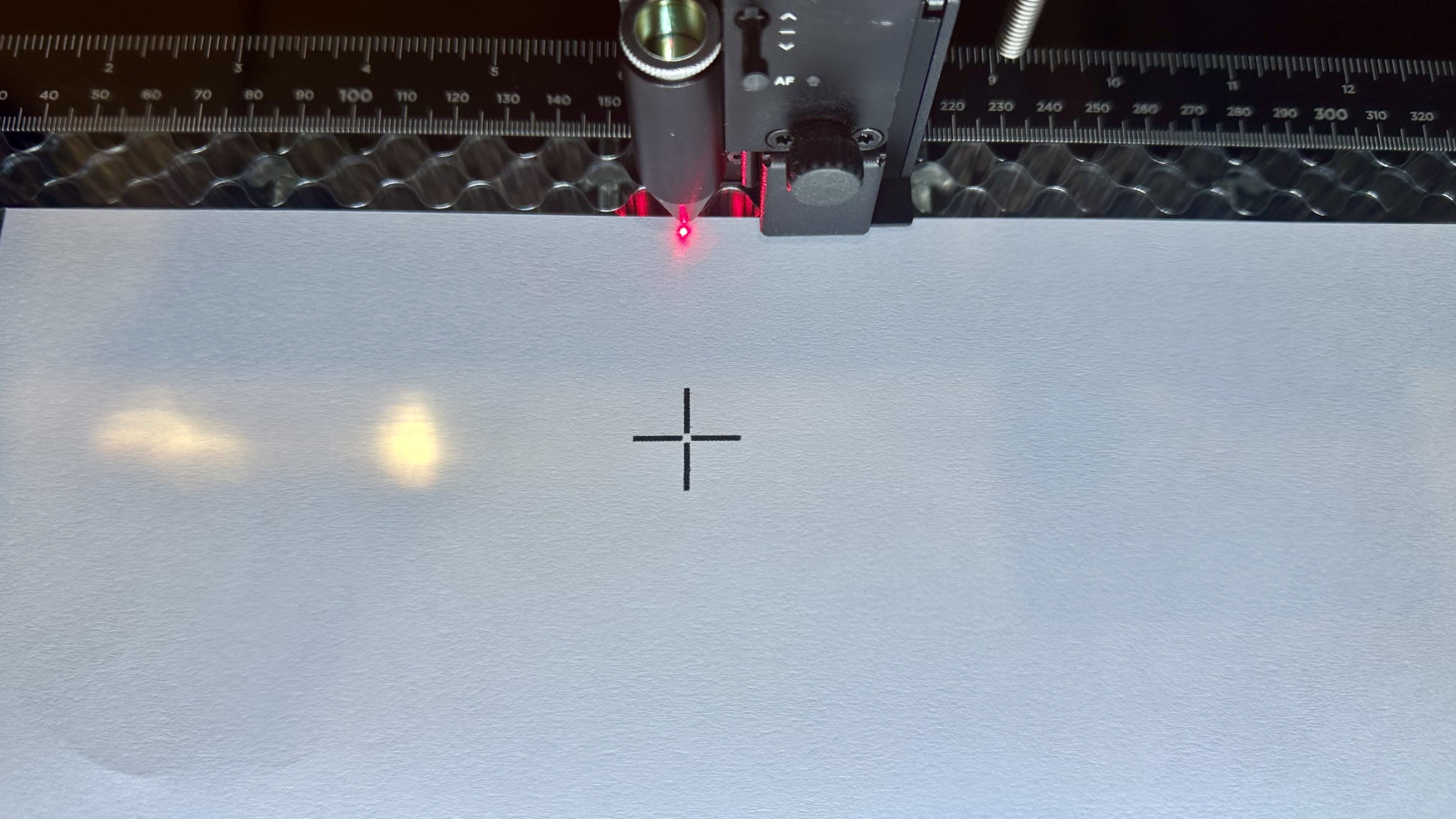

ステップ4 – キャリブレーション用十字の印刷

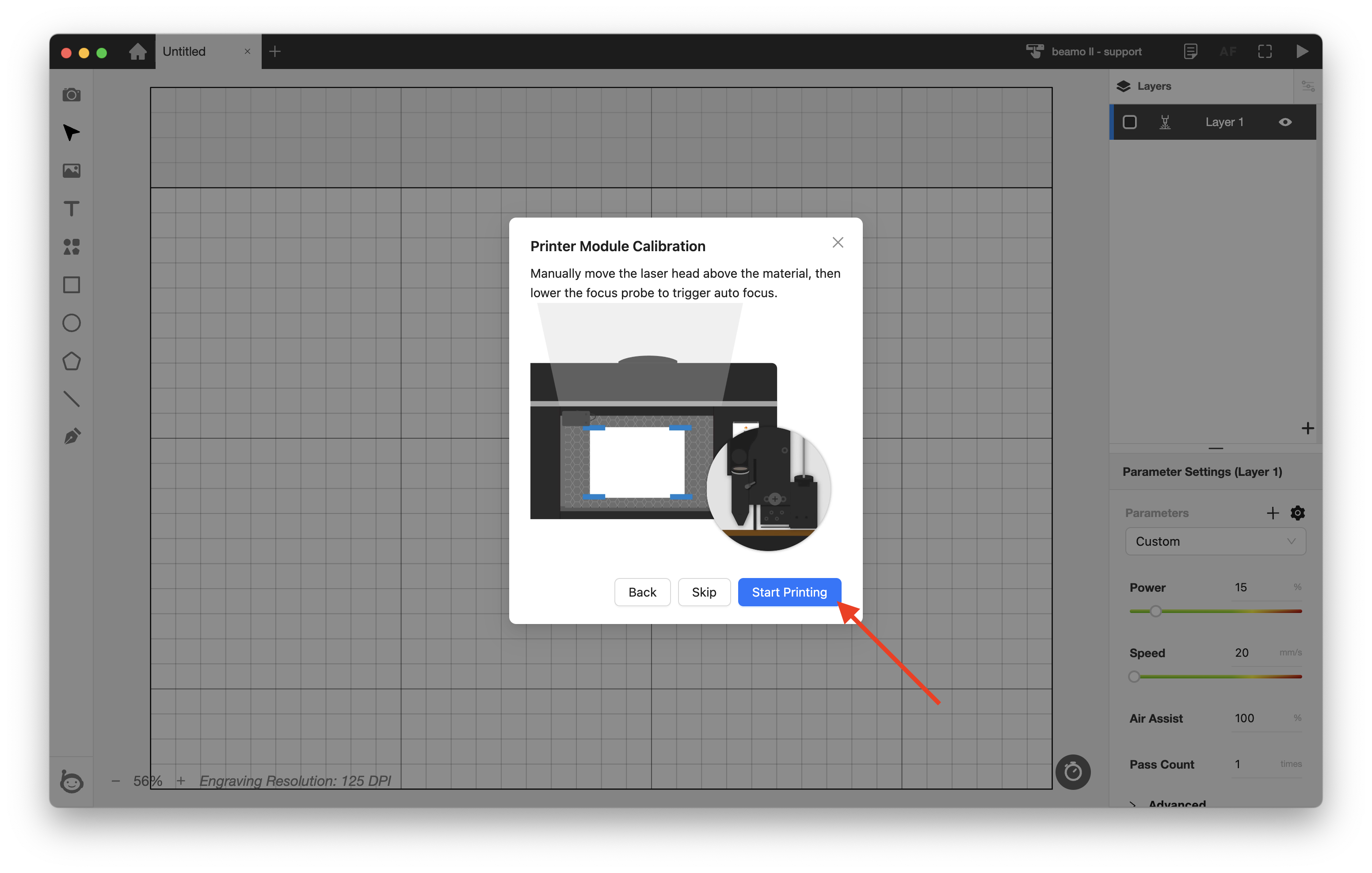

レーザーヘッドを手動で素材の上に移動させ、フォーカスプローブを下げてオートフォーカスを実行してから、 印刷開始.

ステップ5 – キャリブレーション用十字の位置合わせ

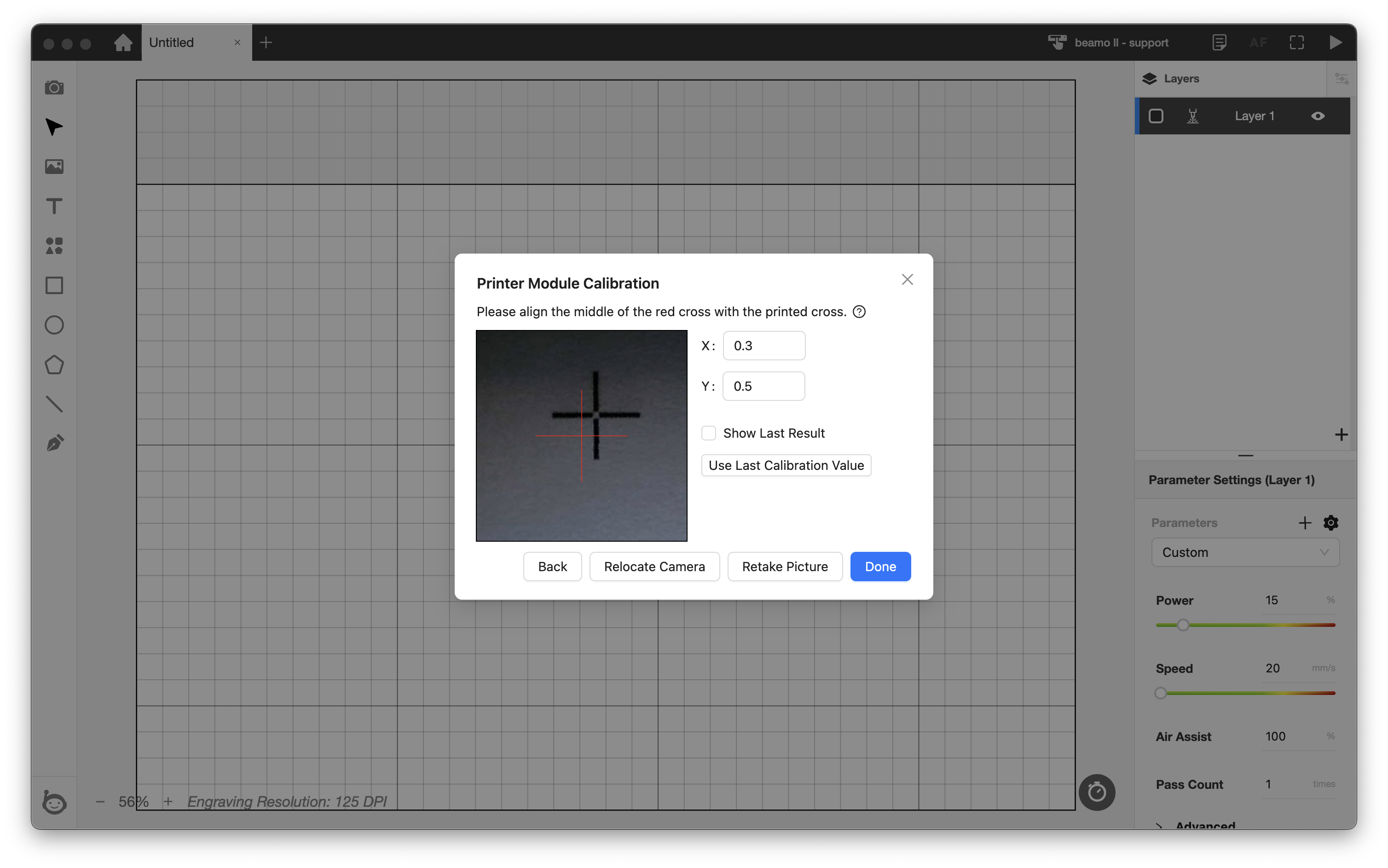

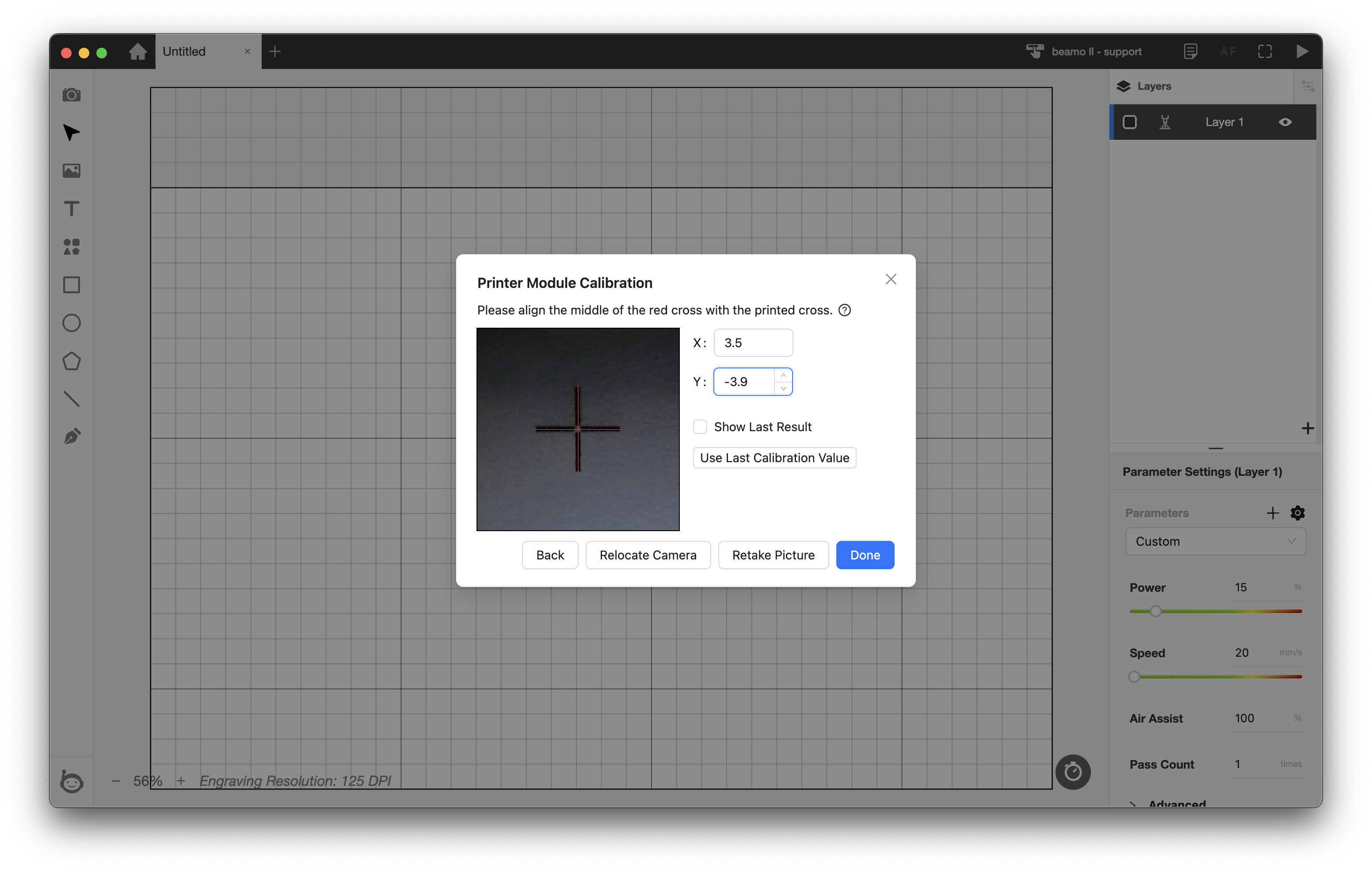

赤い十字線の中心を印刷された十字の中心に合わせてください。

ステップ6 – 印刷結果の微調整（オプション）

キャリブレーション後も印刷結果にずれがある場合は、微調整を行ってください。

1. キャリブレーションを行うマシンを選択し、「プリントモジュールをキャリブレート」をクリックします。

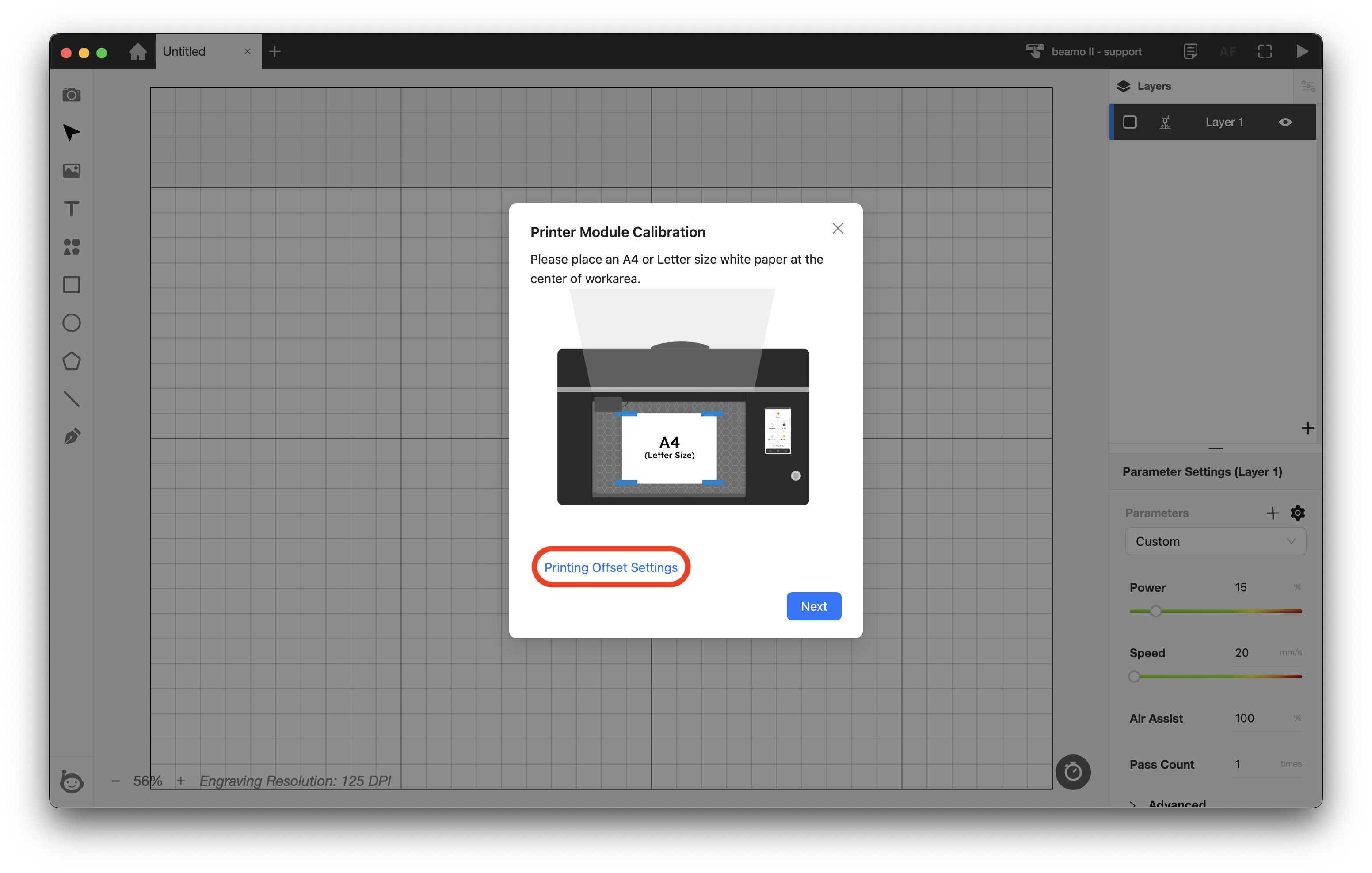

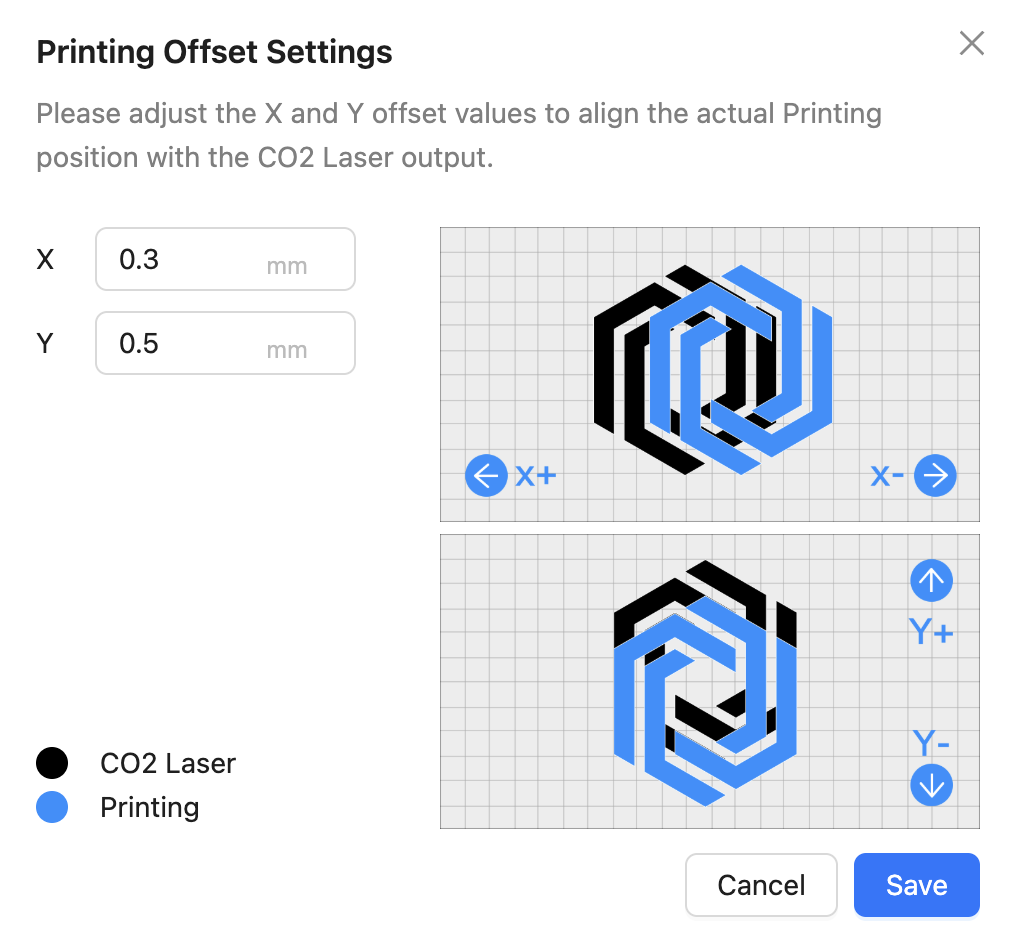

2. クリック 印刷オフセット設定.
3. オフセットの微調整：XおよびYのオフセット値を調整して、実際の印刷位置をCO₂レーザー出力またはカメラプレビュー位置に合わせてください。
