説明
このガイドに誘導された場合、第3ミラーの垂直光路が調整できない、またはレーザー管、第2ミラー座アセンブリなどを交換したことを示しています。
このガイドでは、以下の高度な調整について説明します。
- 第2ミラーから第3ミラー入口への光路の水平線。
- 第2ミラーから第3ミラー入口への光路の垂直線。
- 第3ミラーからベッドへの垂直光路。
開始前の準備
第1ミラーから第2ミラーへの光路、および第2ミラーから第3ミラーへの光路が適切に調整されていることを確認してください。
そうでない場合、このページの手順により光路がさらに悪化する可能性があります。
こちらの記事を参照してください。 4-10 光路調整、 ステップ1からステップ7.1 まで、上記の光路が適切に調整されていることを確認してください。
ステップ1

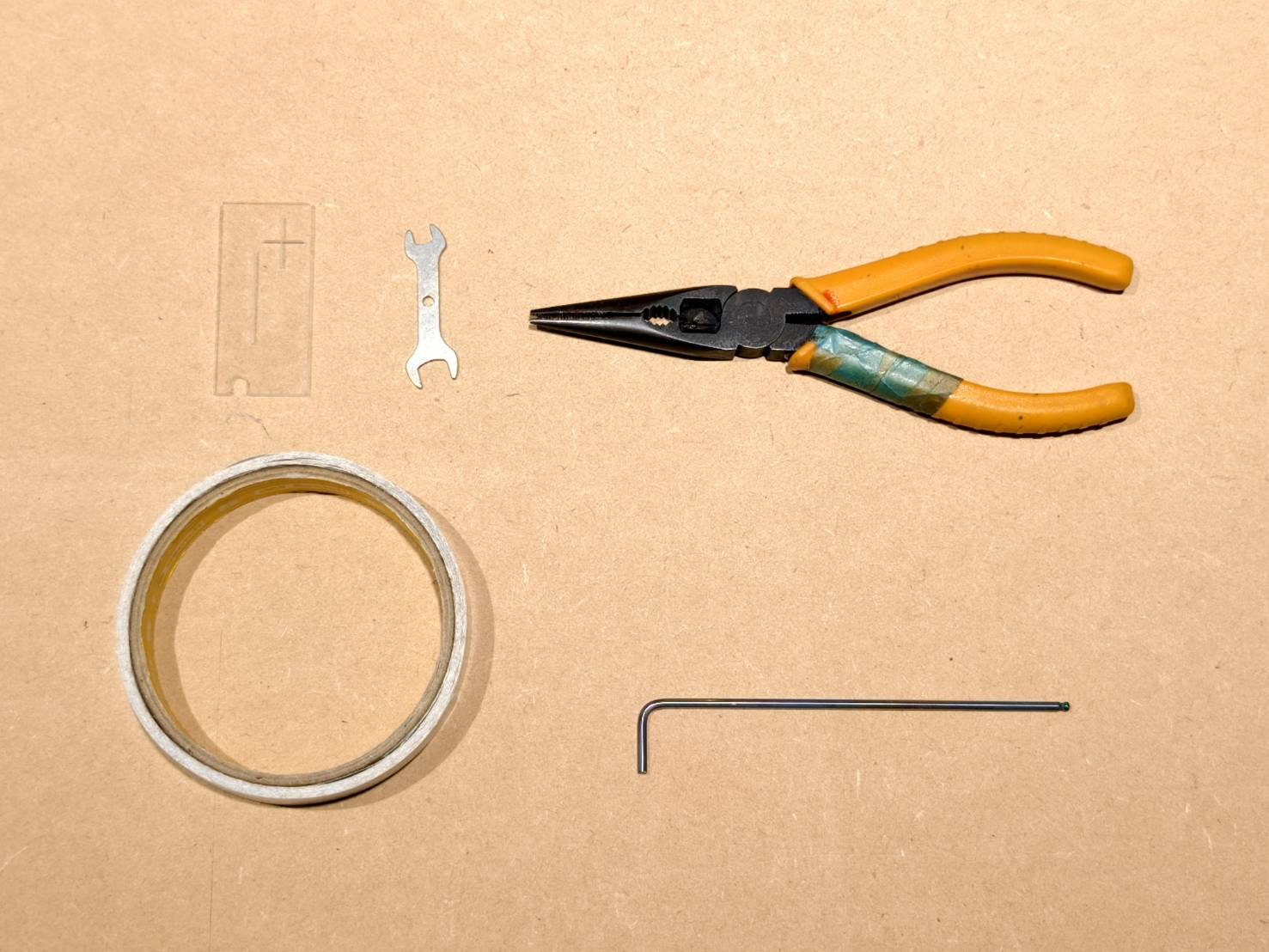

以下の工具を準備してください。
- OPAツール
- 両口スパナ
- プライヤー
- 両面テープ
- 2.5mm六角レンチ
|
ステップ2
OPAツールを使用して、ドットが第3ミラー入口の中心に位置していることを確認します。
このステップでは、OPAツールを使用して第3ミラー入口でのビームの垂直アライメントを確認する方法を説明します。

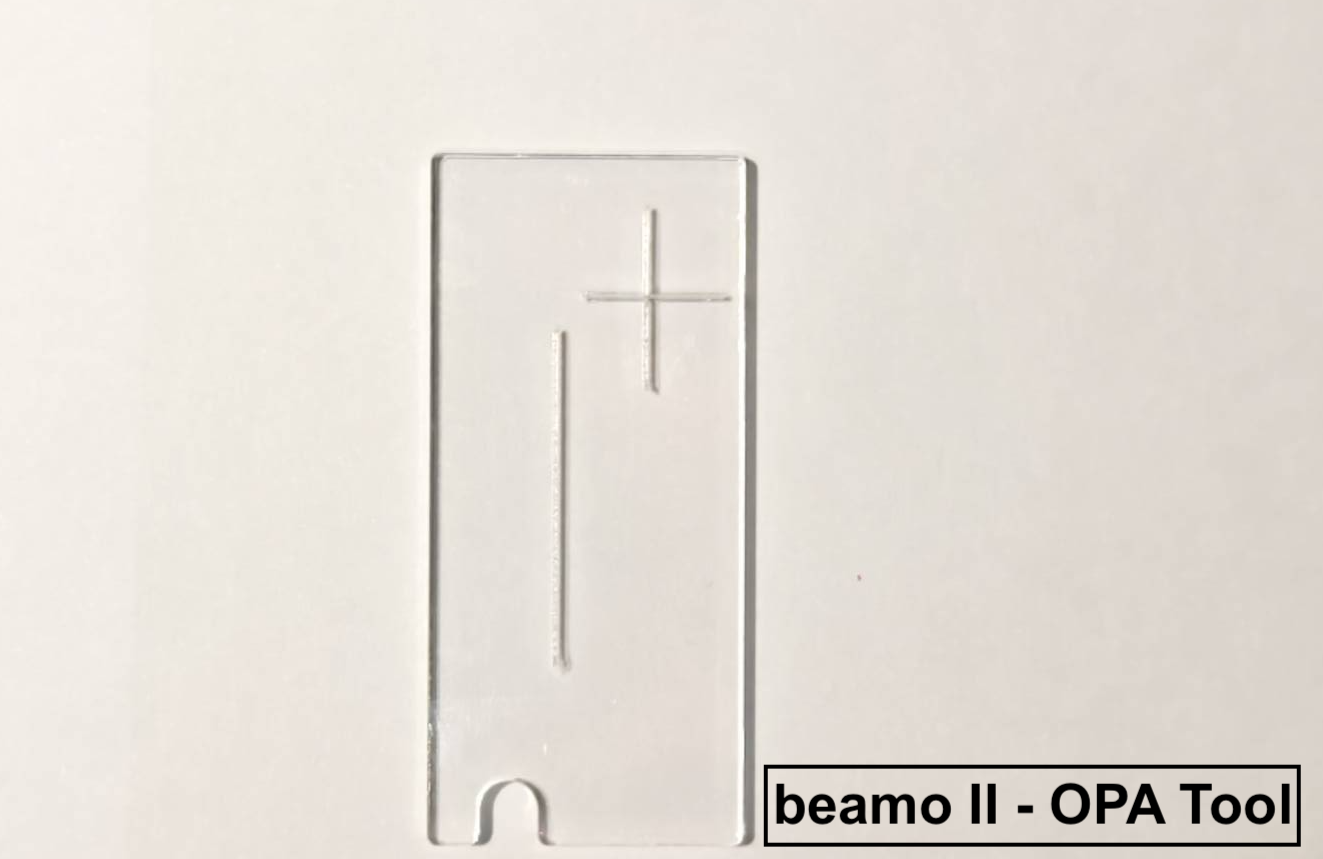

- 以下の リンク からファイルをダウンロードし、3mm透明アクリルを使用して彫刻・切断してください。

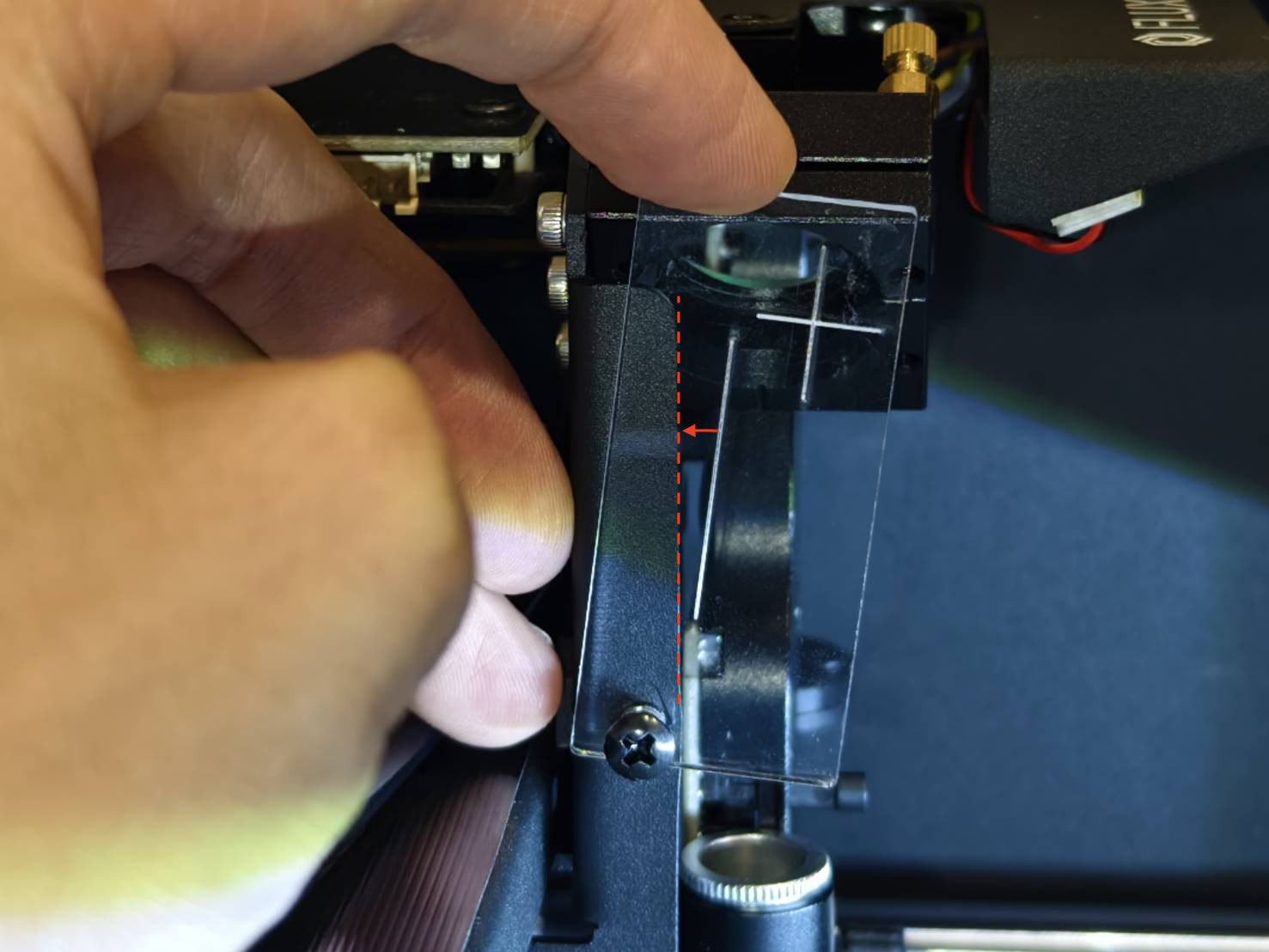

- このツールは第3ミラー入口のネジに取り付けます。
左側の長い線を金属部品の端に合わせます。
|

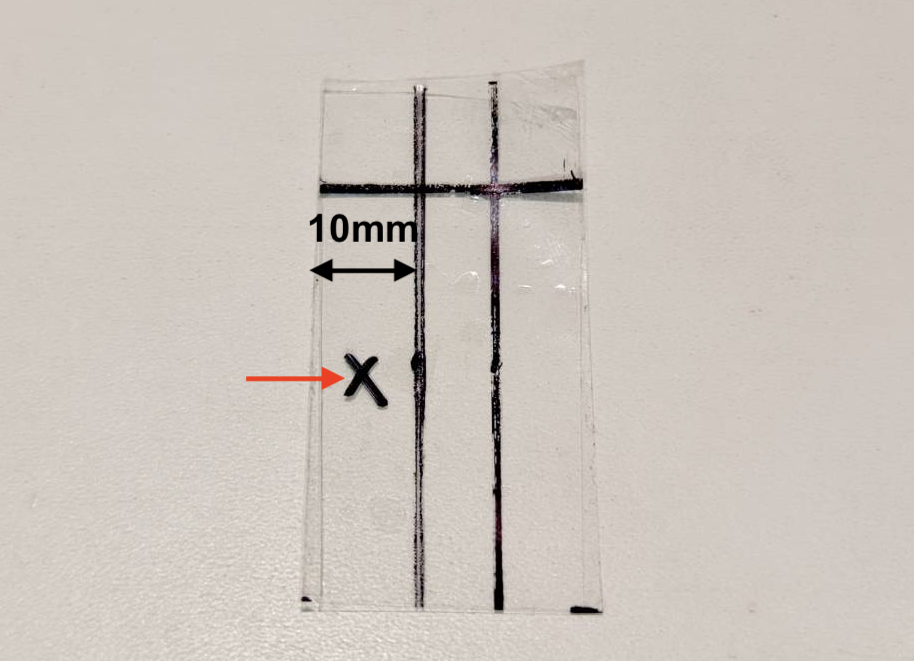

- お使いの機器がベッドのいずれかの領域で切断できない場合は、仮設ツールを作成する必要があります。
以下のガイドを参照してください： 仮設OPAツールガイド.

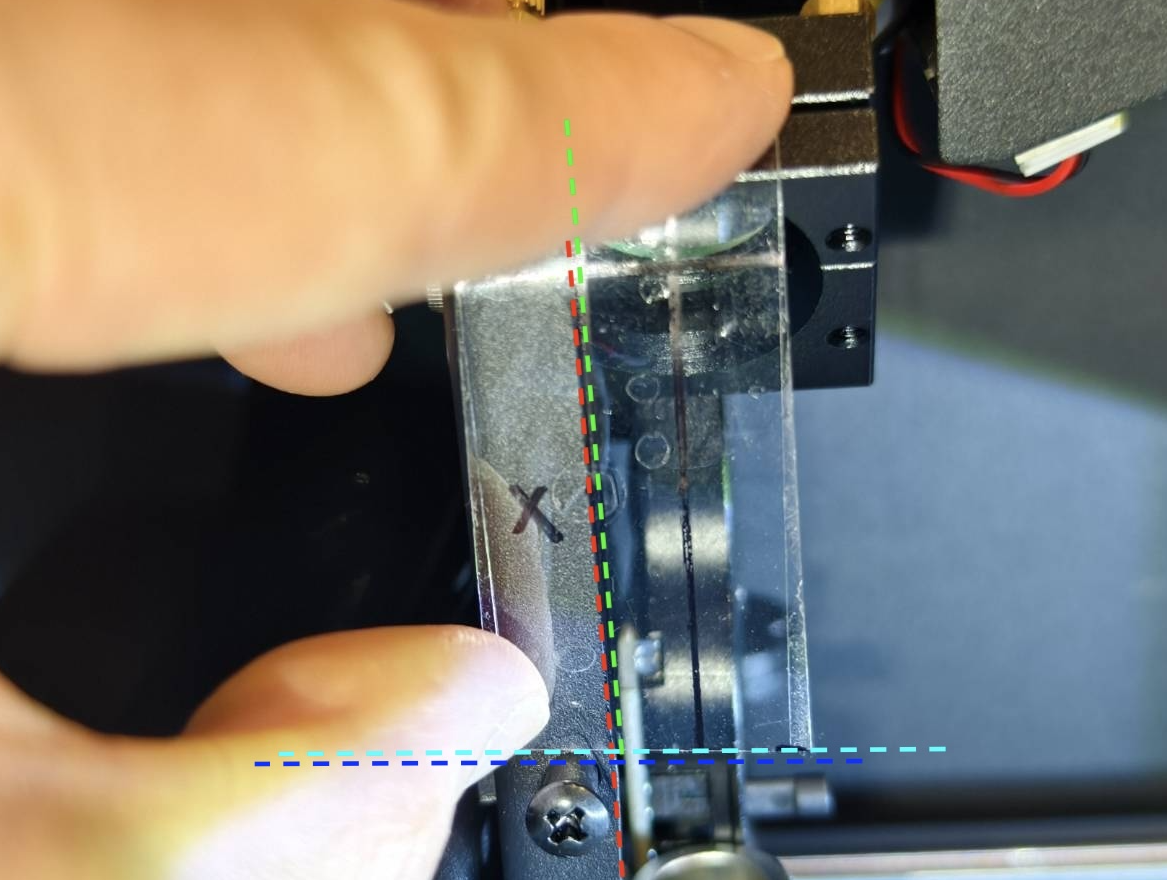

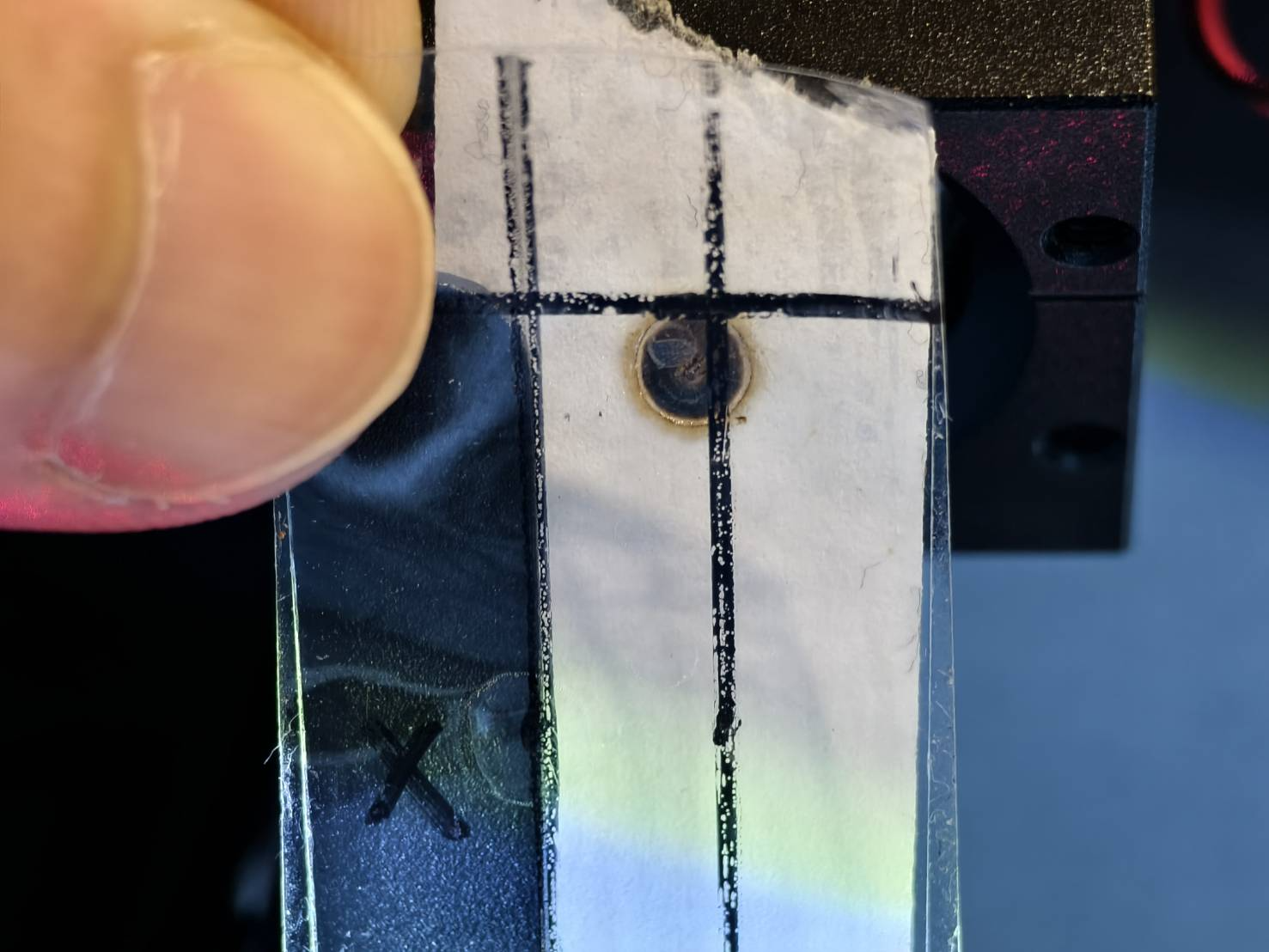

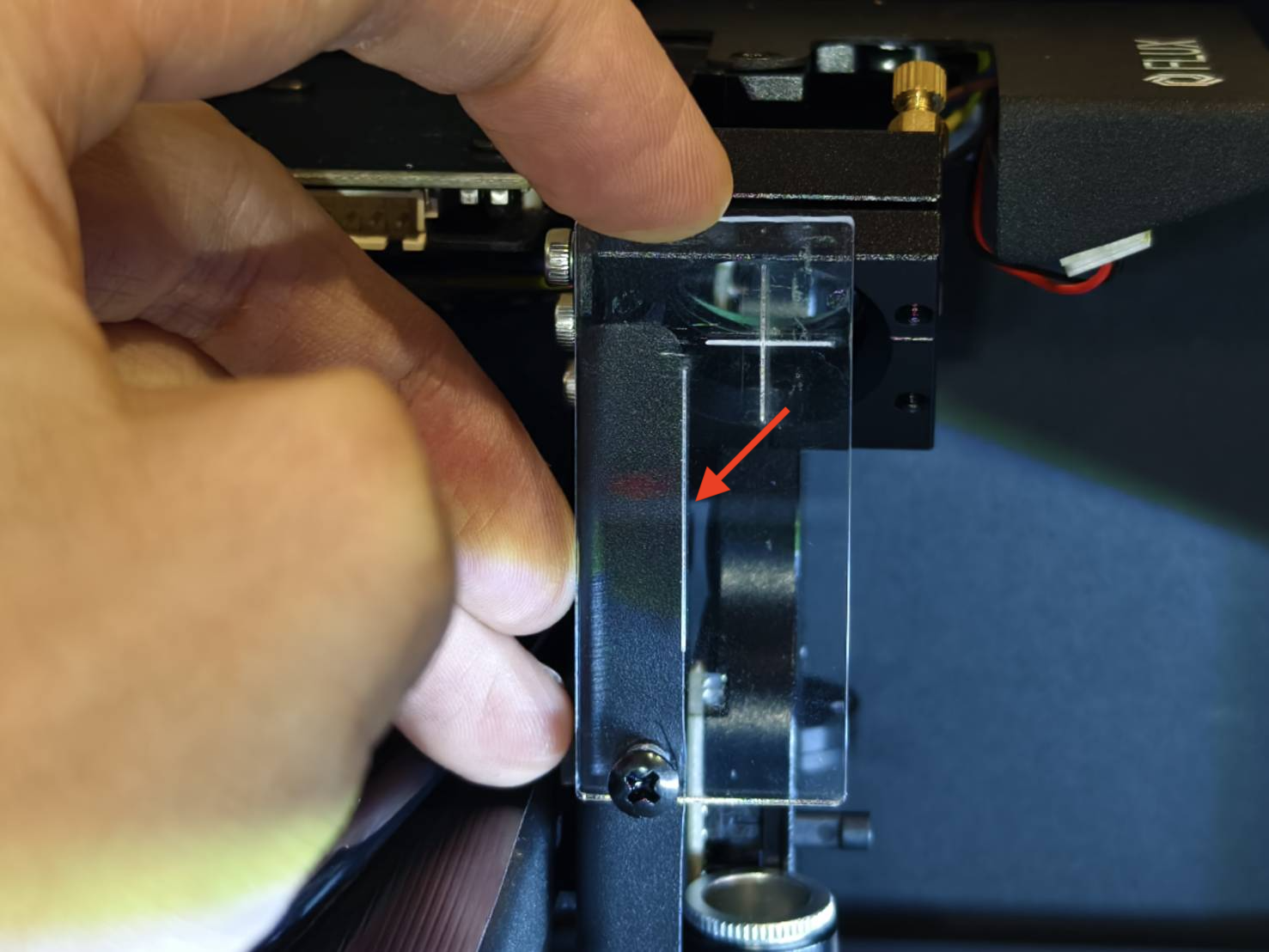

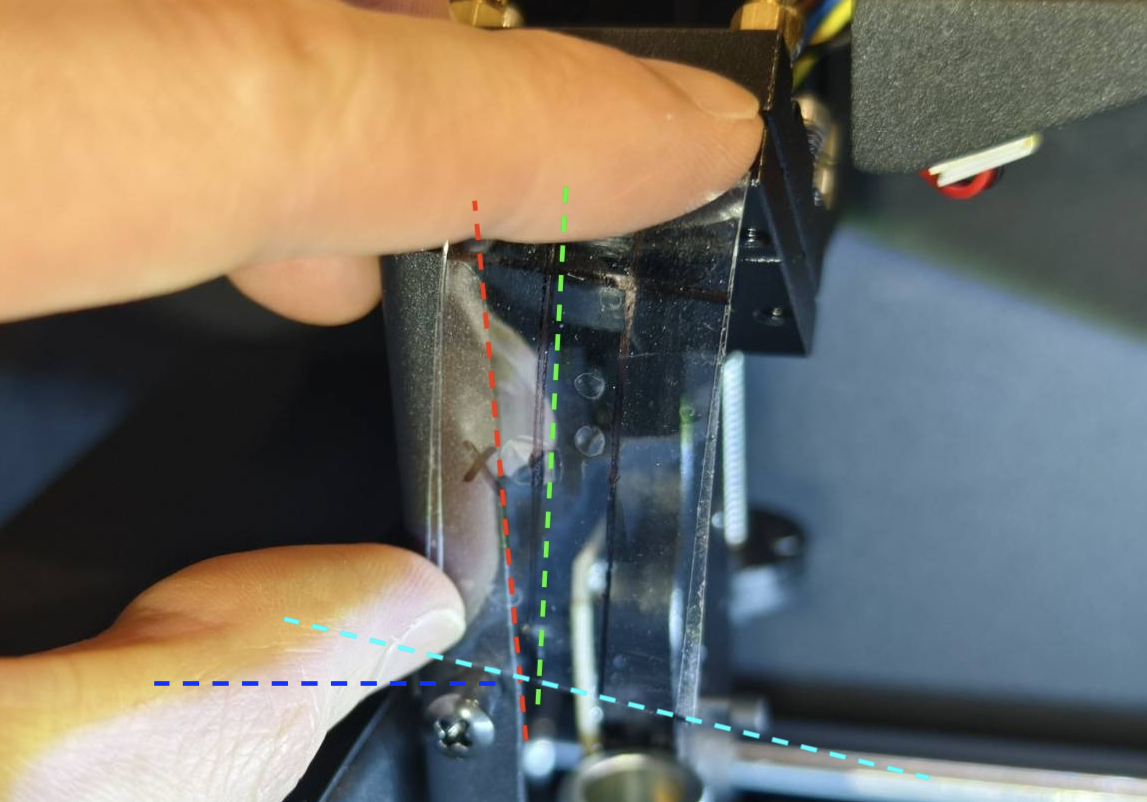

- このツールは第3ミラー入口のネジに取り付けます。
「x」マークのある面を左側にし、10mmの線を金属部品に合わせます。ツールの底面がネジの上面に確実に接触していることを確認してください。

|
- ツールの準備ができたら、レーザーヘッドを中央に移動し、5回パルスを照射します。

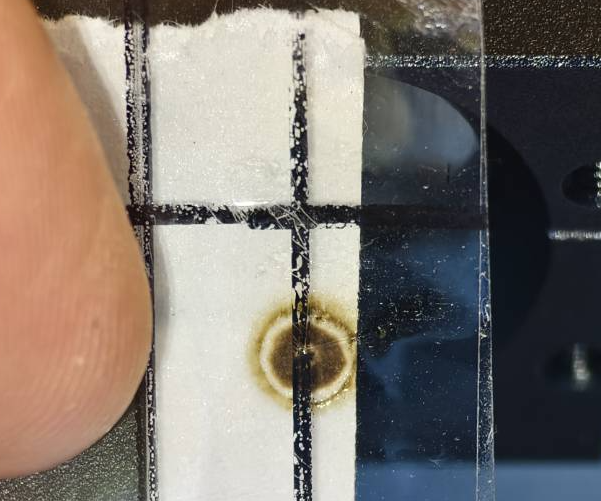

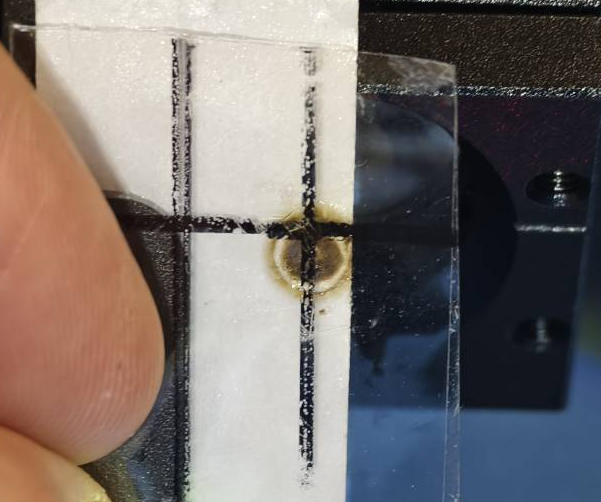

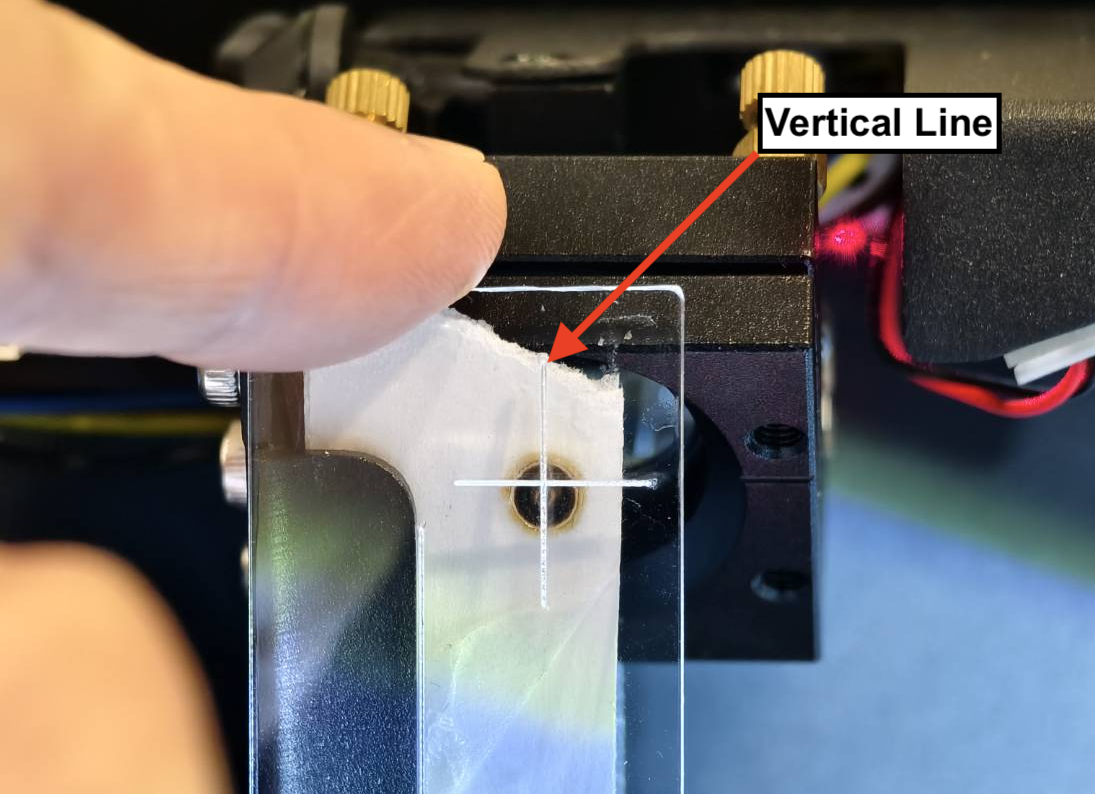

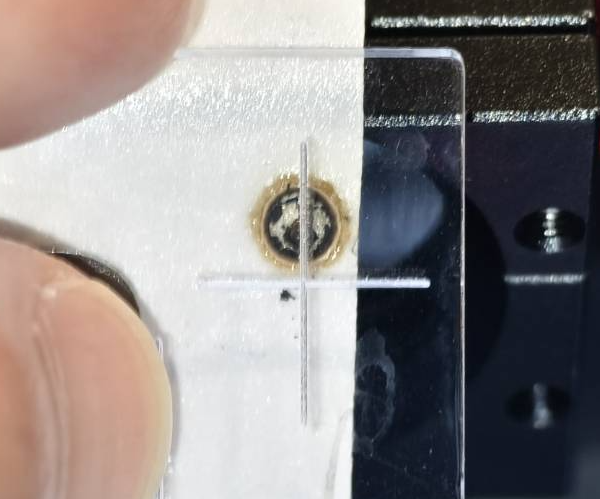

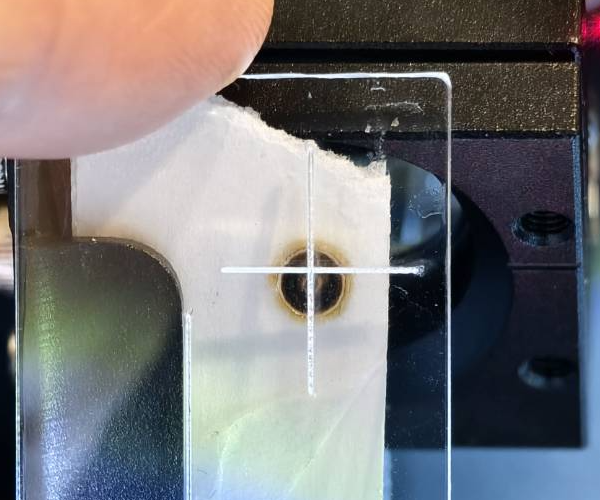

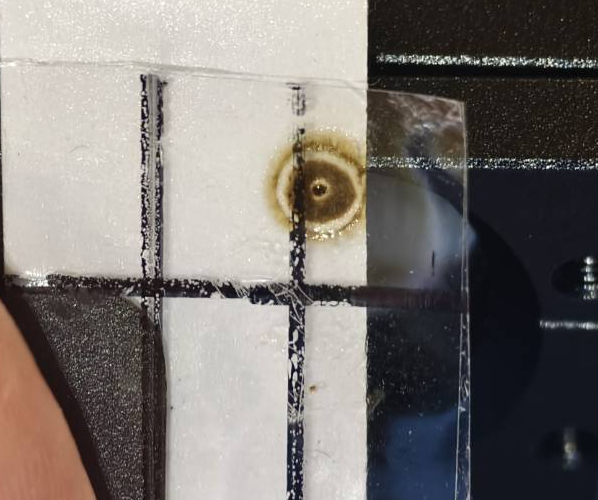

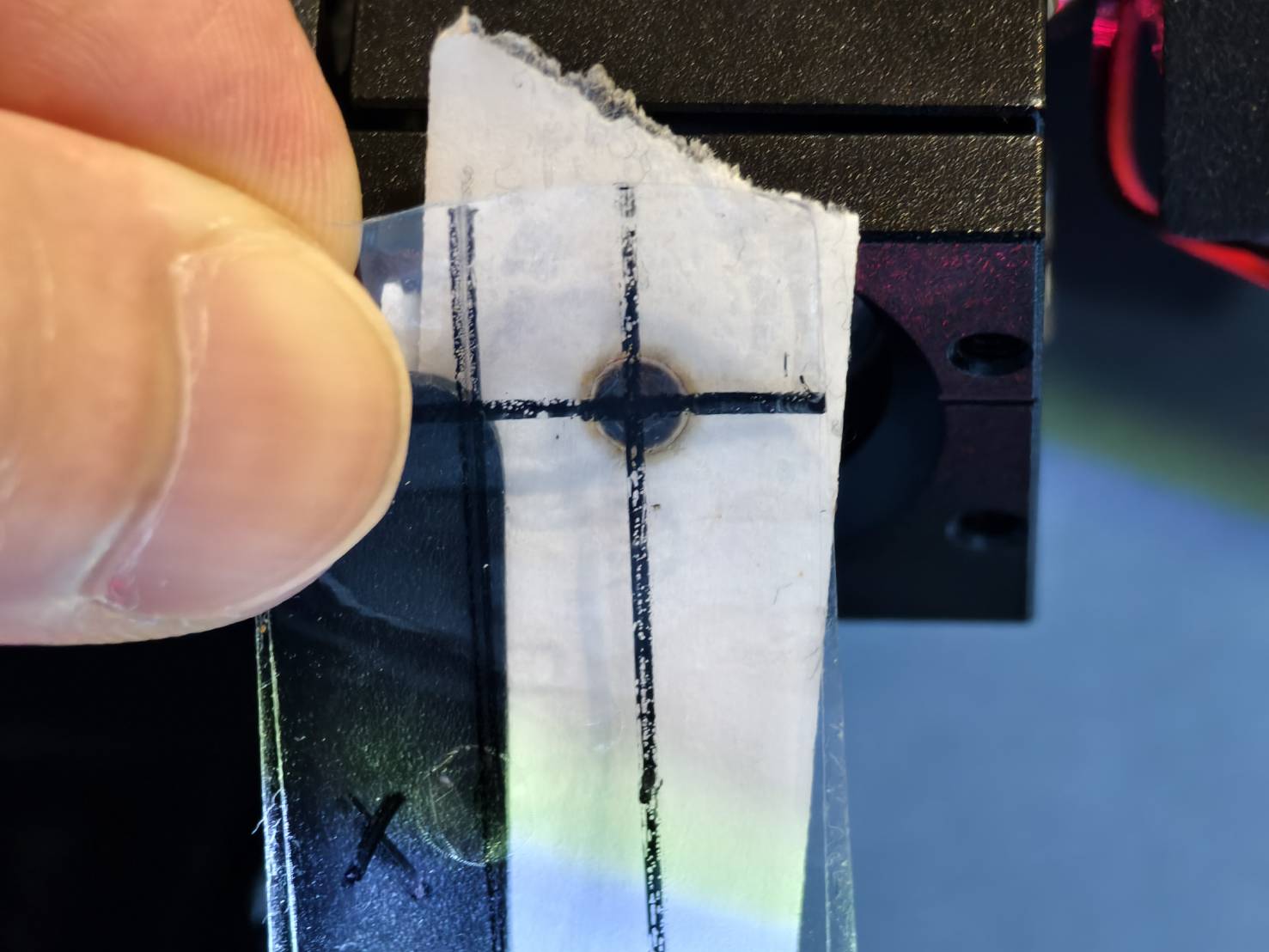

ツールを使用して、ドットが垂直線に近いかどうかを確認します。
|
結果を確認し、次の作業を決定してください：
ステップ2.1

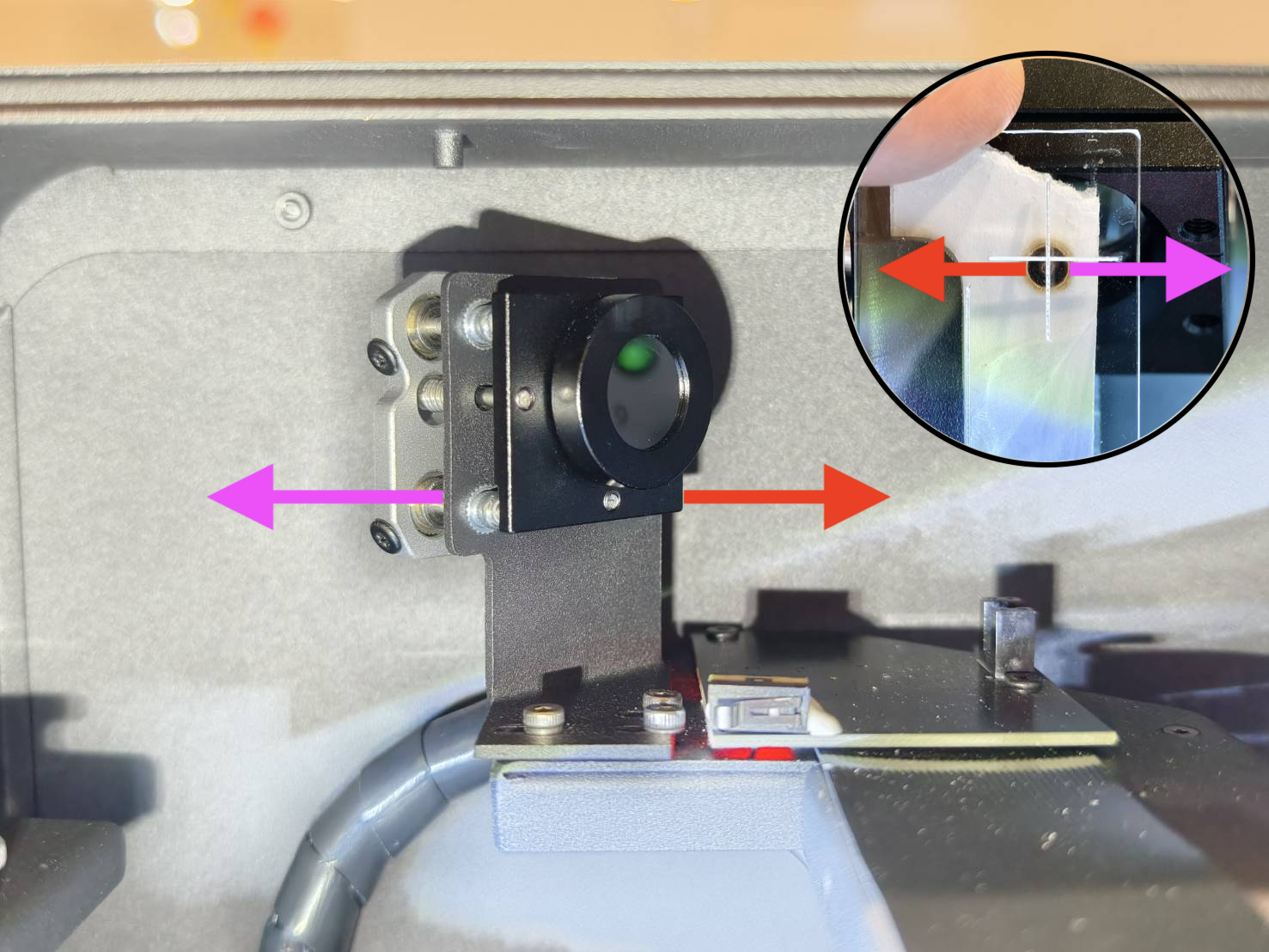

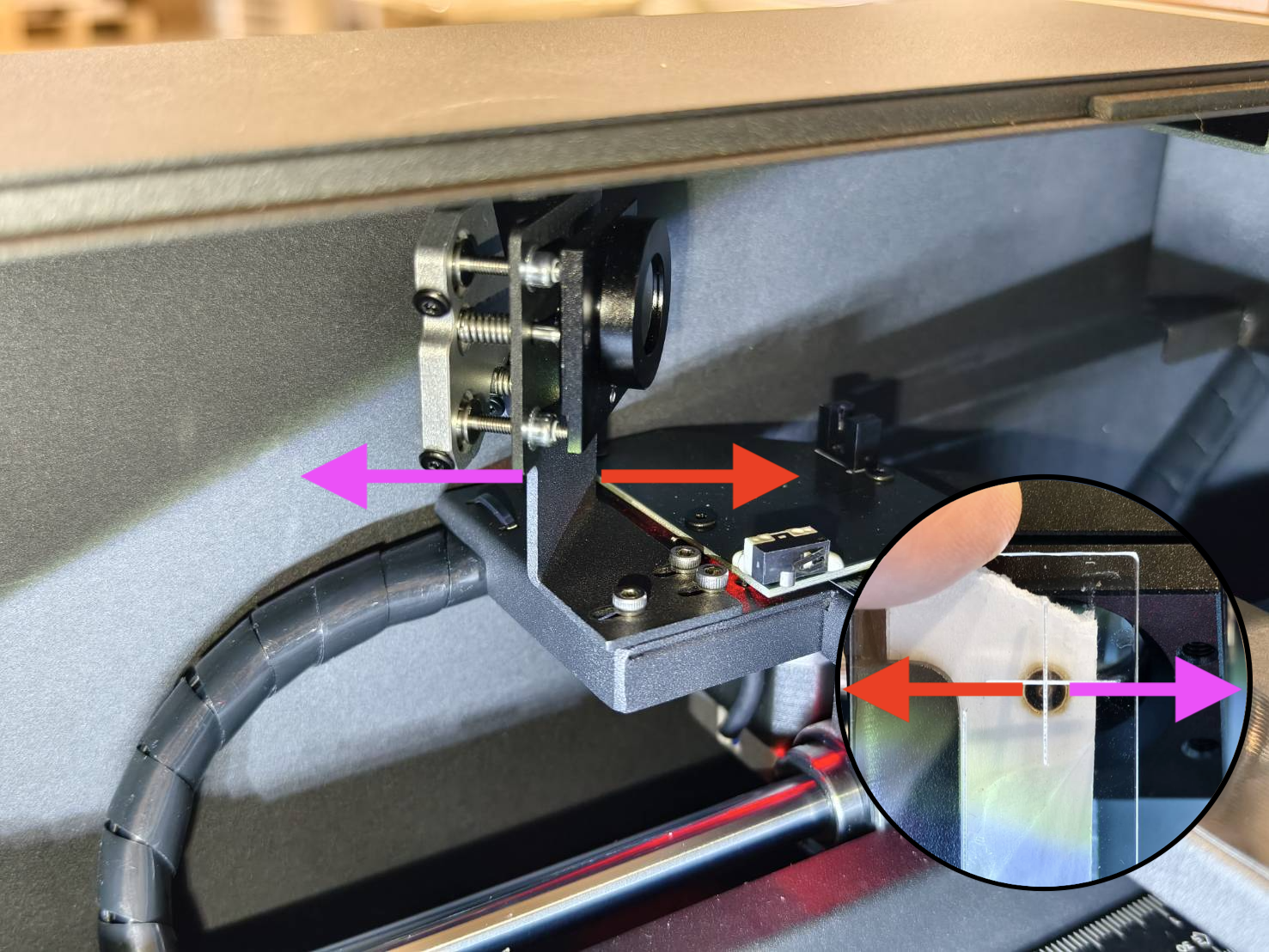

ビームの垂直経路がツールの中心に合っていない場合は、レーザーヘッドを調整して改善することができます。

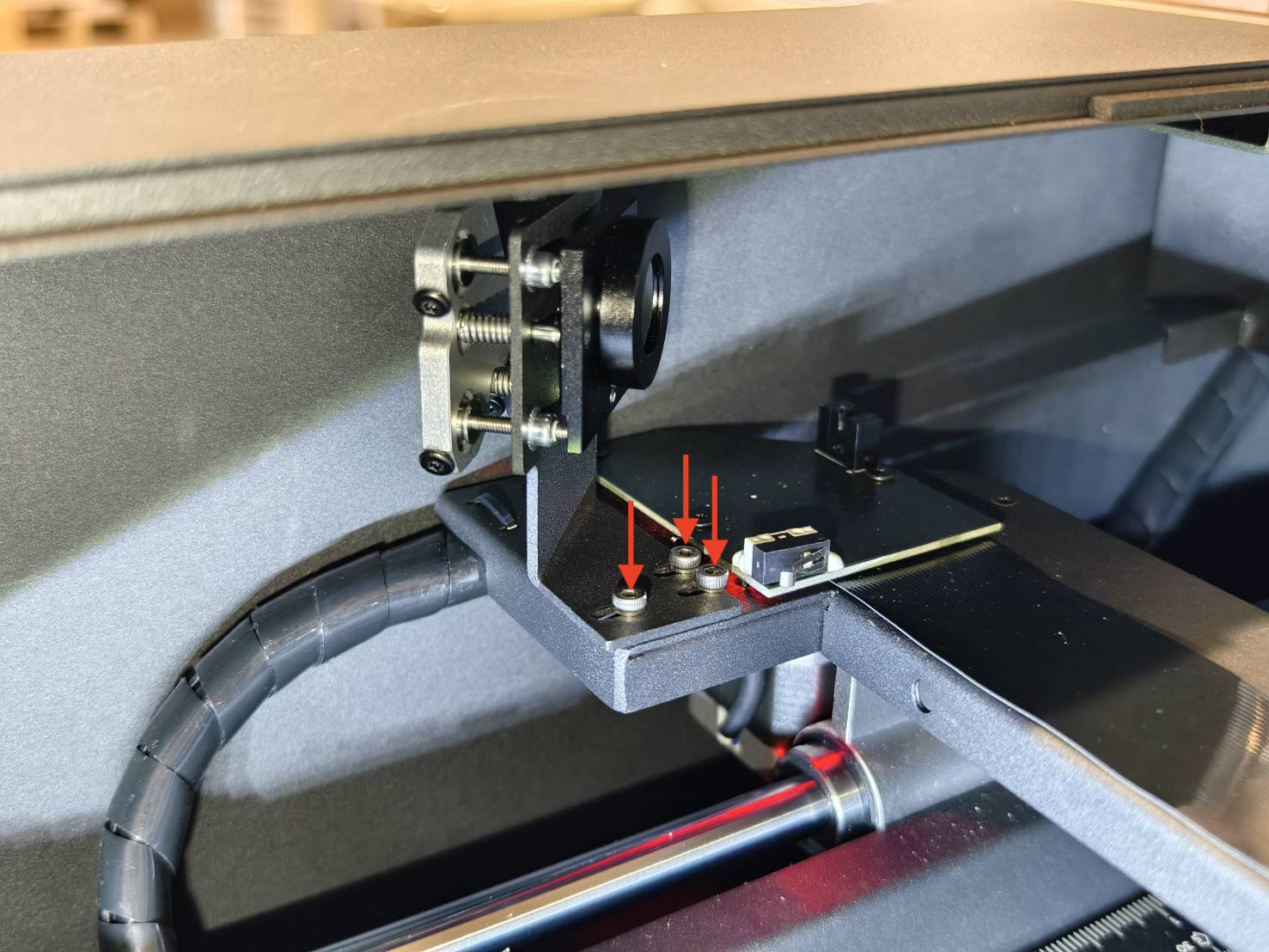

- これら3本のネジを少し緩めてください。完全に取り外したり、緩めすぎたりしないでください。
- ネジを緩めた後、ヘッドを押し込んだり引き出したりできるようになります。
調整の方向に応じてレーザー経路が変更されます。
- 調整後、ネジを締め直してください。
|
ステップ2.2

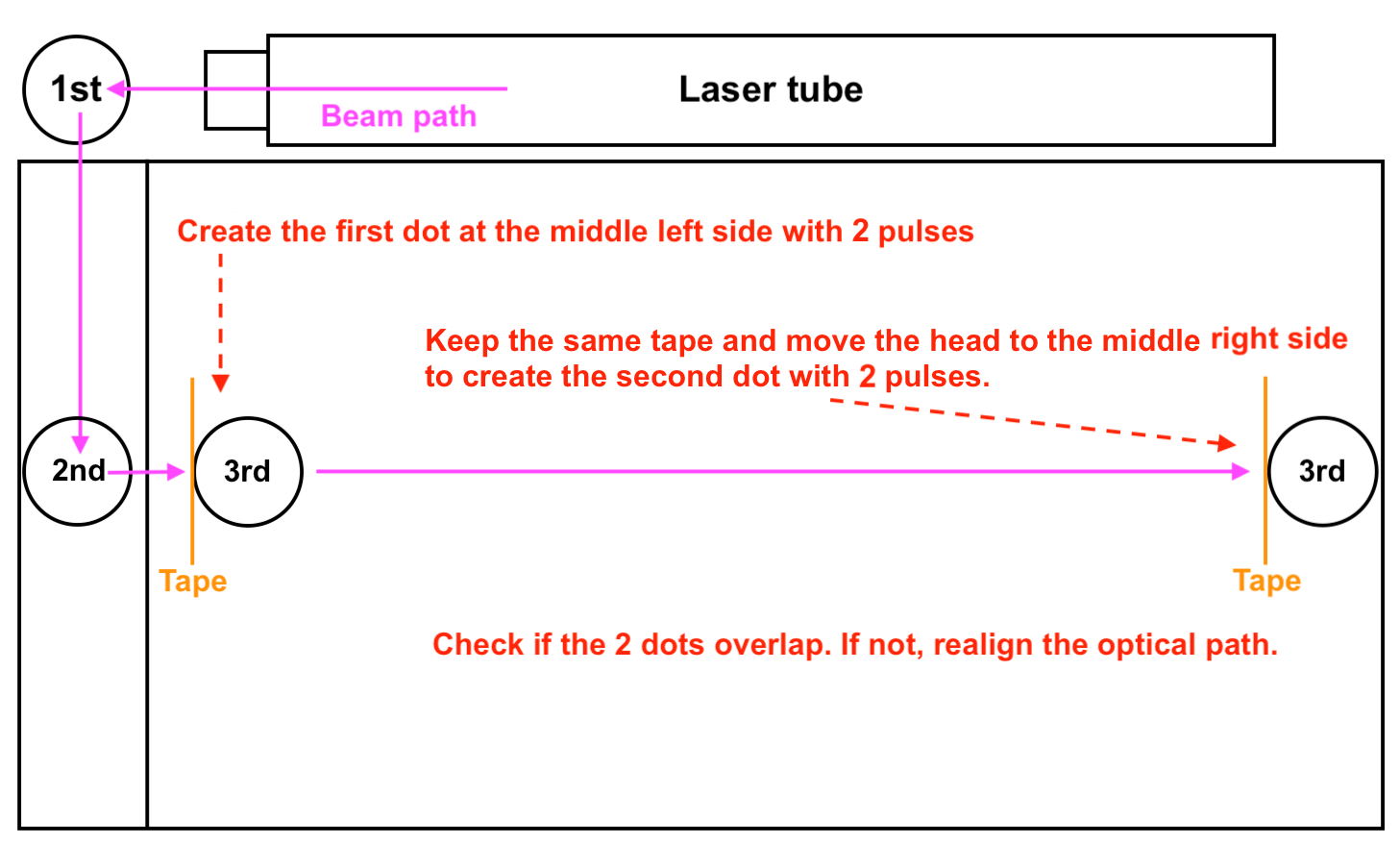

- 第2ミラーから第3ミラーへの光路を再確認し、ドットが重なっているかを確認してください。
を参照してください ステップ7 の他の記事を参照してください。ドットが重ならない場合は、以下を実行してください ステップ7.1.
|
-
次へ進む ステップ3 を第2から第3ミラーの位置調整後に実行してください。
|
ステップ3

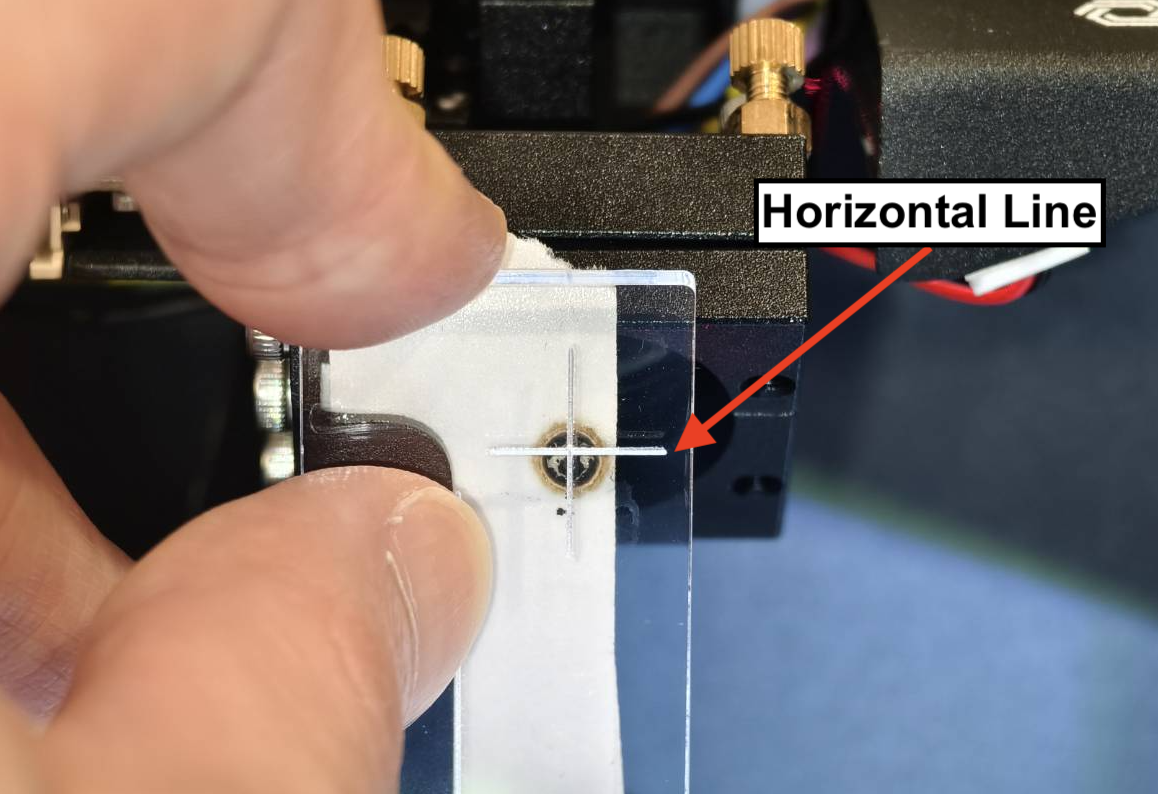

OPAツールを使用して水平線を確認してください。
- ツールの準備ができたら、レーザーヘッドを中央に移動し、5回パルスを照射します。

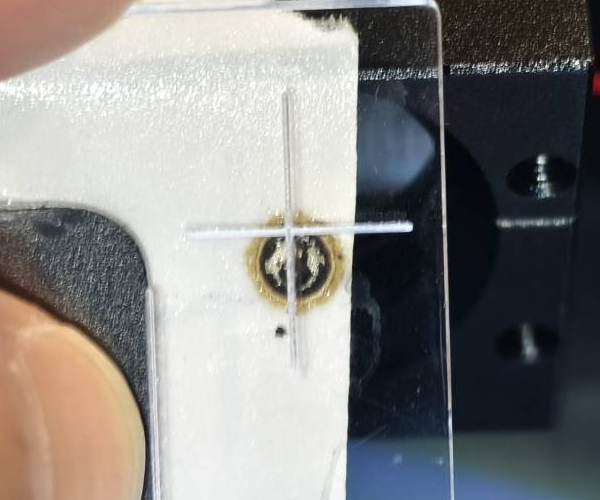

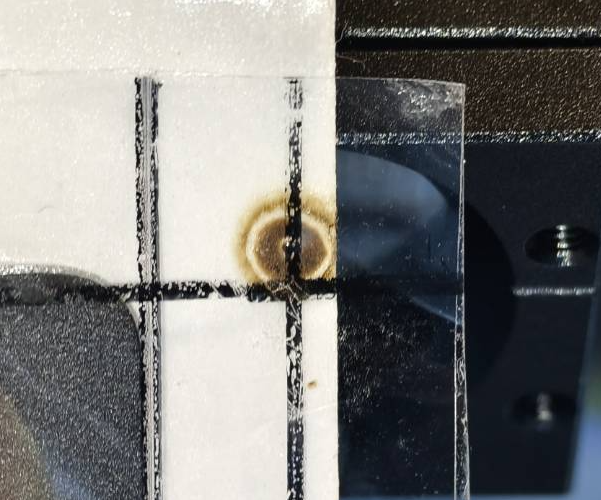

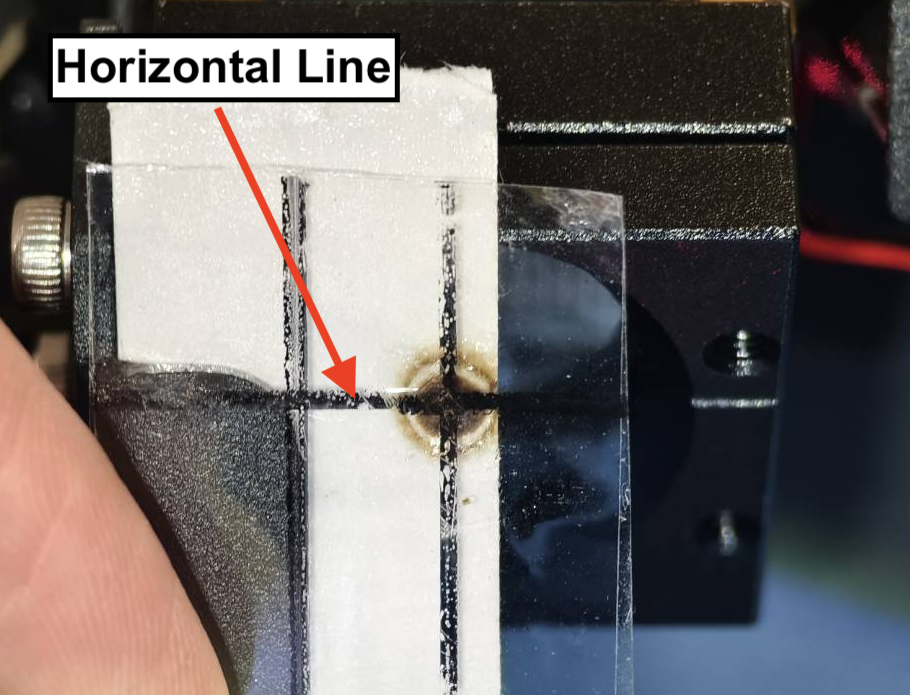

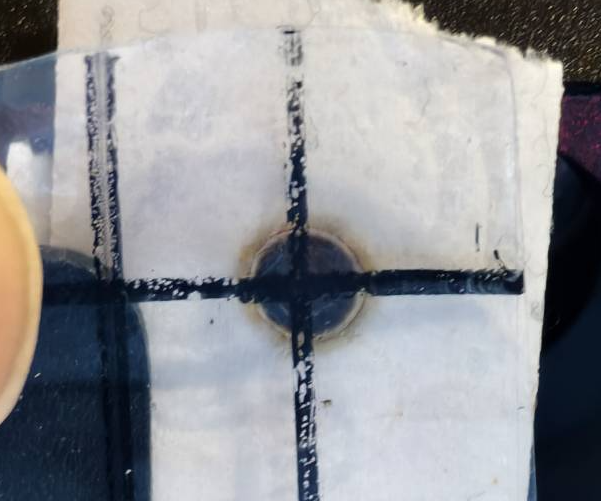

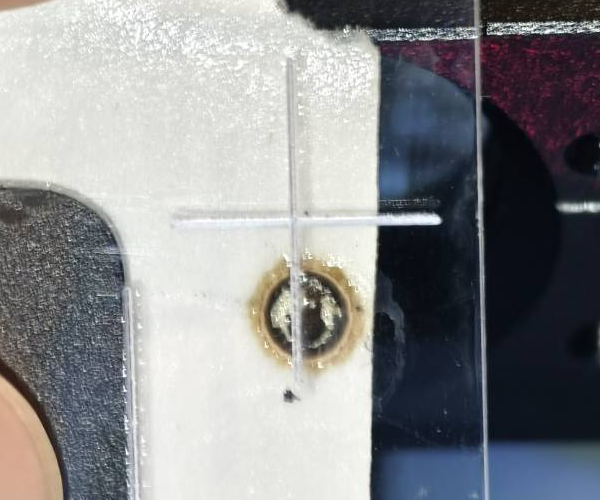

ツールを使用して、ドットが水平線に近い位置にあるかを確認してください。

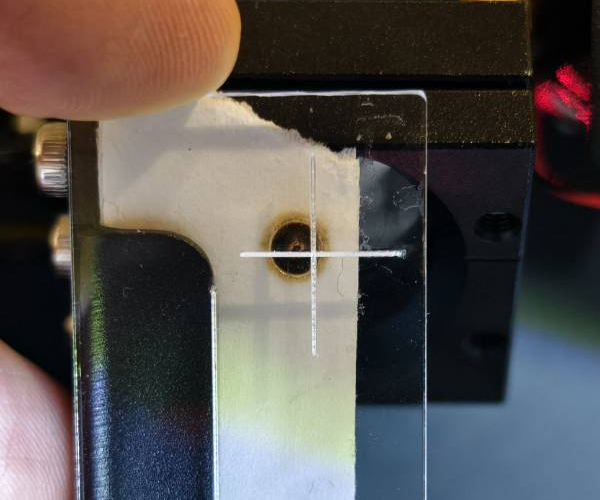

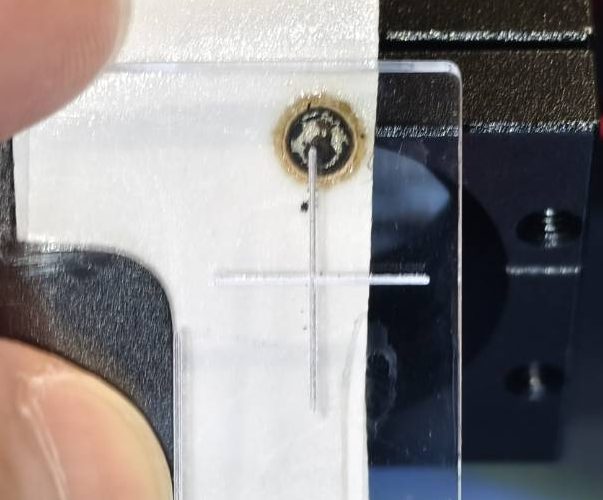

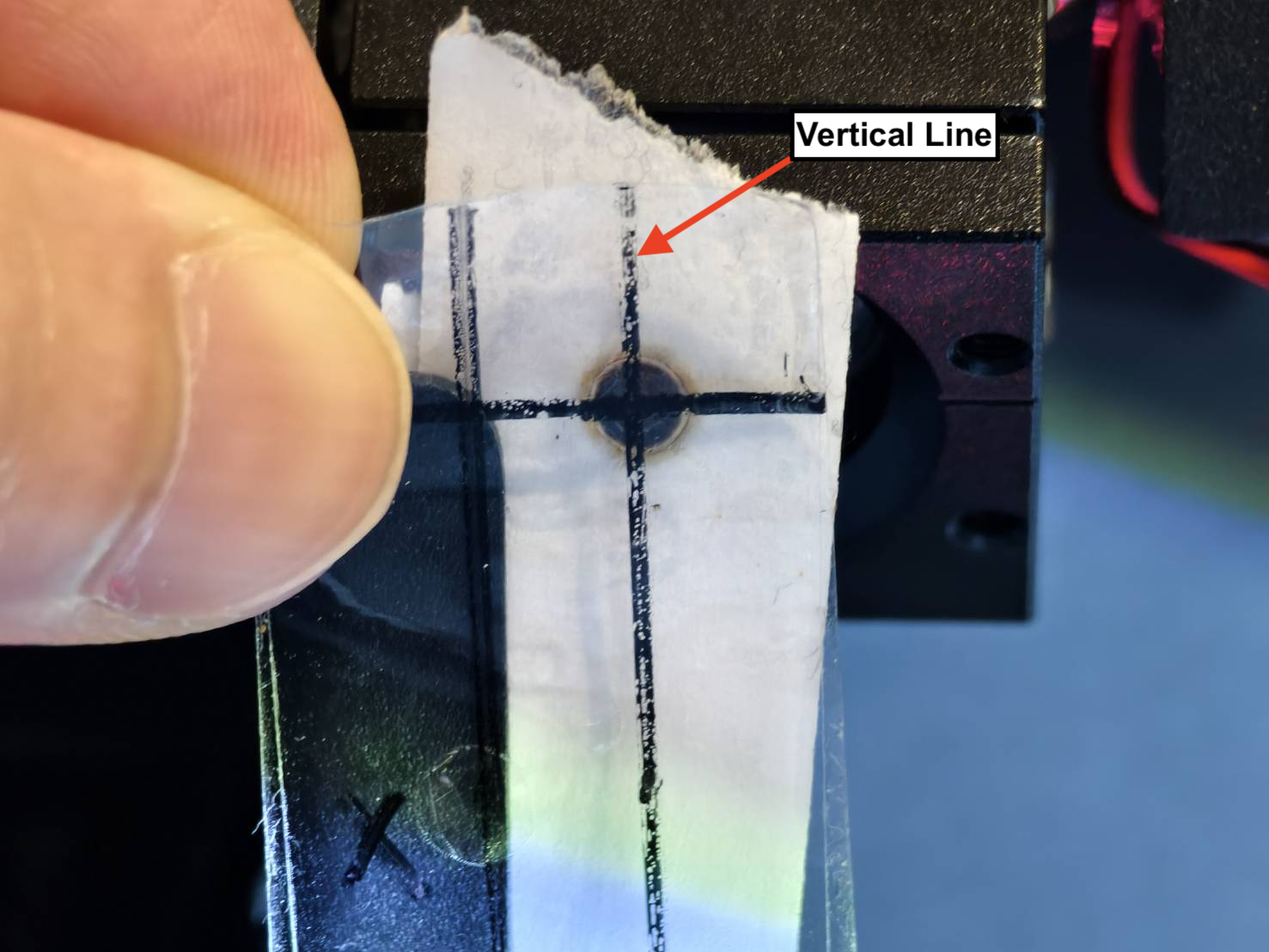

- ツールで垂直線を確認します。

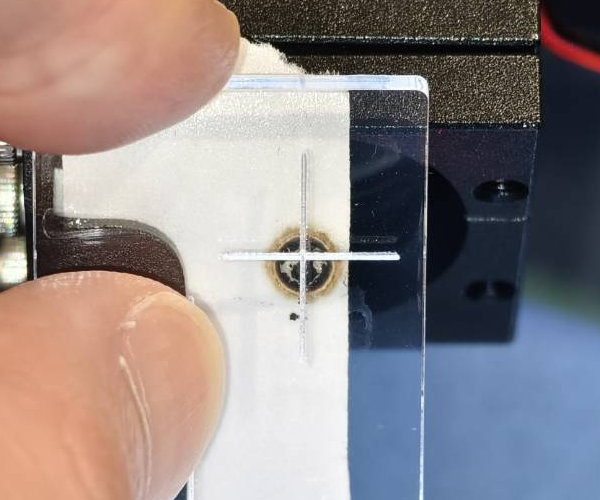

ツールの円または点を入口に合わせ、ドットの位置を確認します。

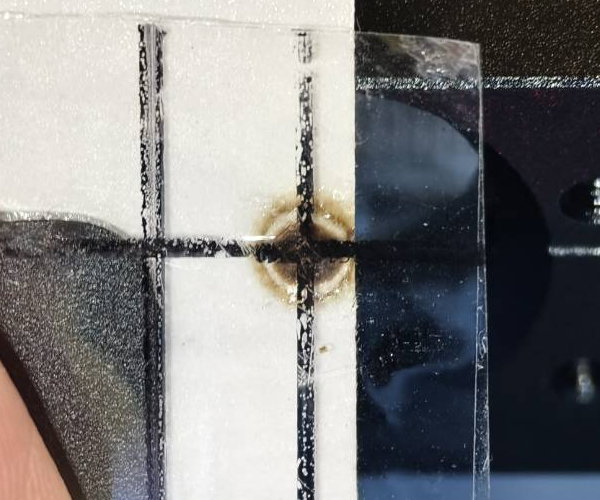

- ドットは線の中央に配置されている必要があります。線に接触している限り、わずかに上下にずれていても問題ありません。線に接触していない場合は不適切です。
|
結果を確認し、次の作業を決定してください：
ステップ4

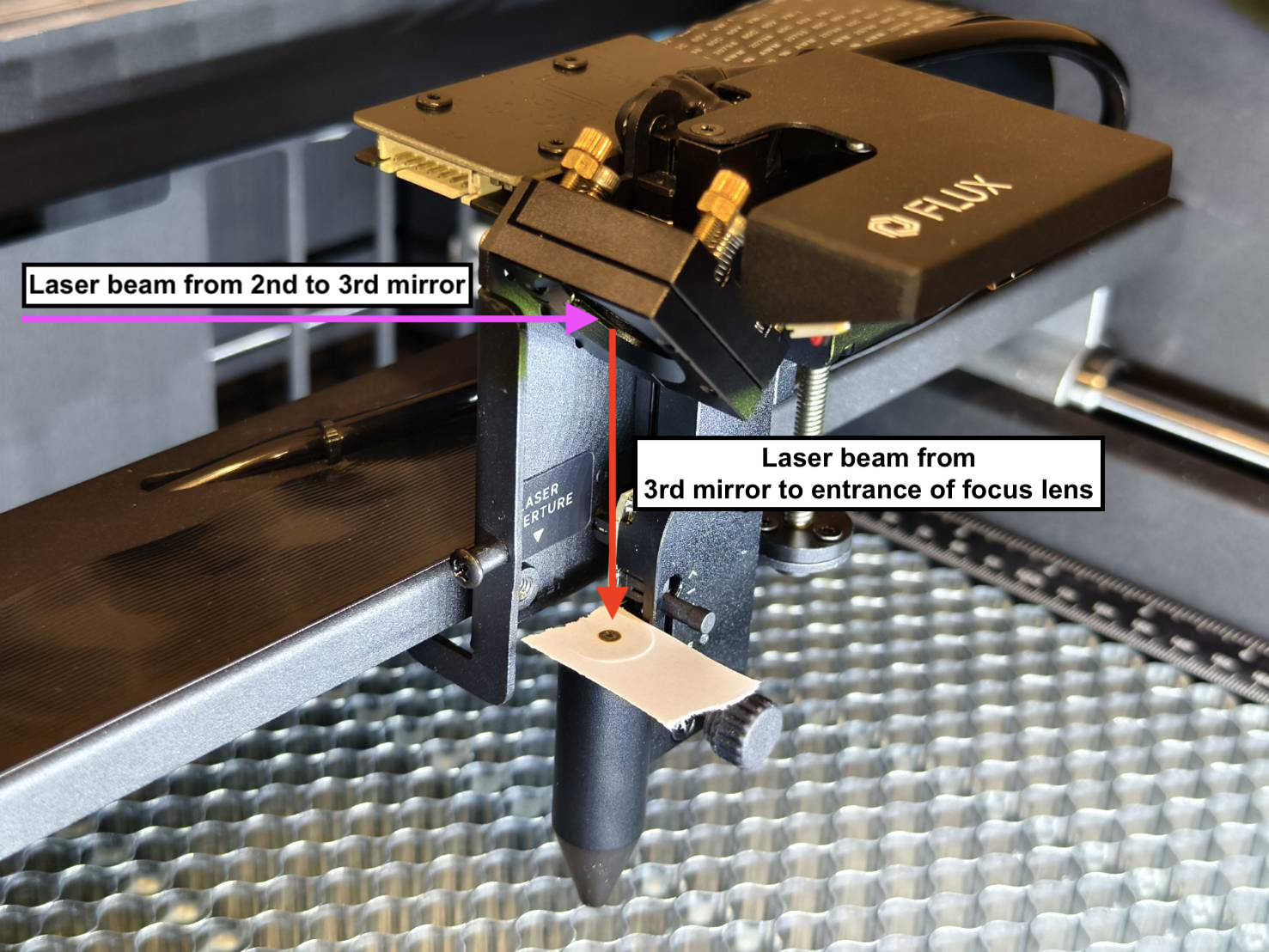

第3ミラーからフォーカスレンズ入口までの光路をリセットして位置調整を行います。

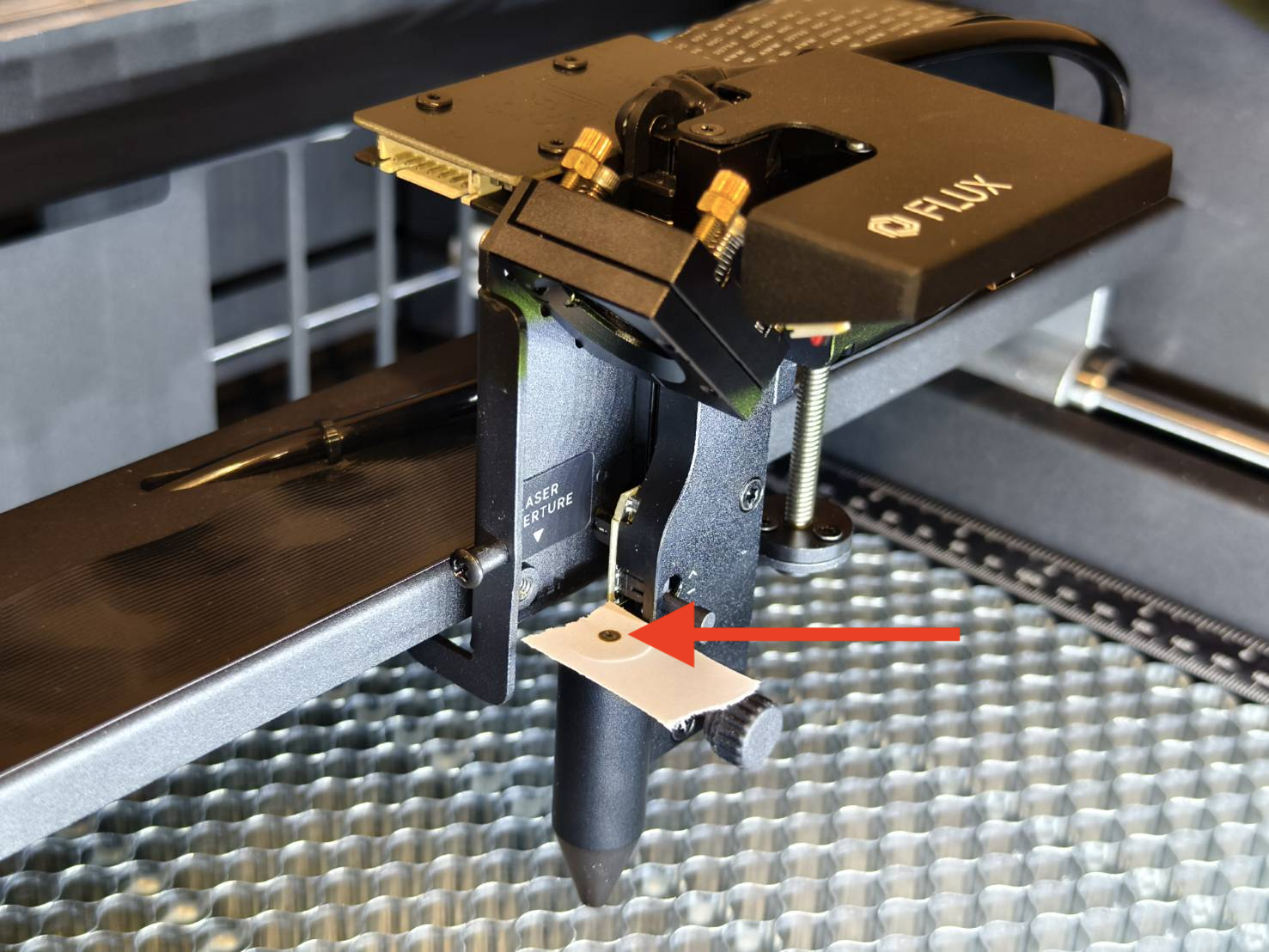

- ノズルの右側に2層テープを貼り付けます。2回パルスを発射してドットを作成します。

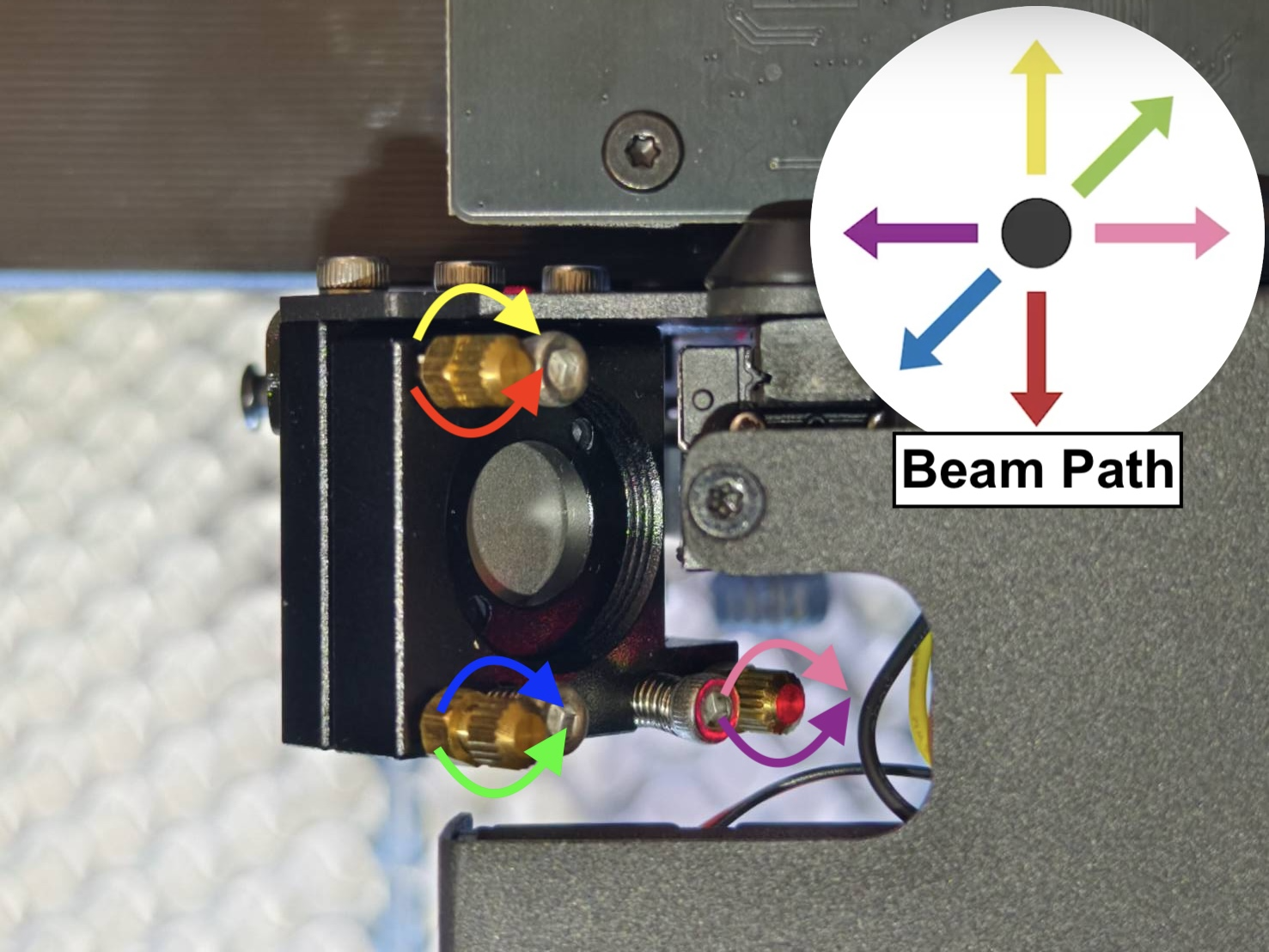

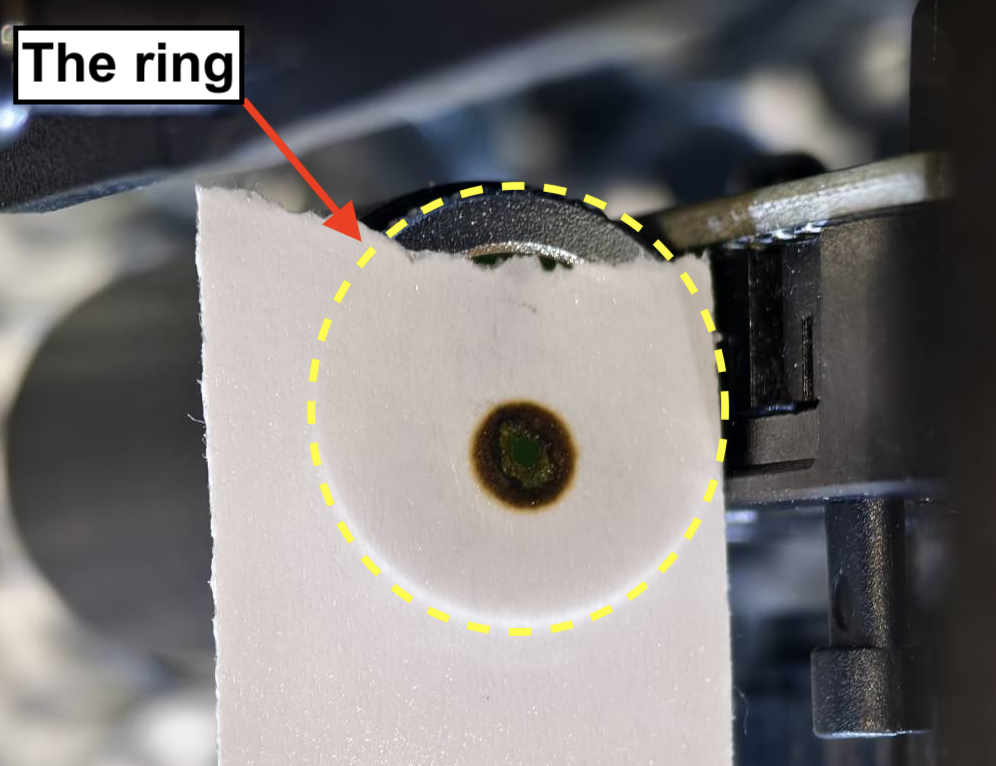

- ネジを調整して、ドットをリングの中心に配置します。
|
|
（この動画はFLUXスタッフによる実際の操作です。長時間の動画のため再生速度を変更できますが、調整方法を理解するための概念とプロセスが重要です。字幕を有効にしてください。）
|
ステップ5
高度な調整は完了しましたが、実際の光路調整はまだ完了していません。
記事に戻り、 4-10 光路調整から ステップ8 まで進めてください。
#END
