仮設OPAツールガイド

説明

この記事では、OPAツールの作成方法について説明します。
寸法はできる限り正確に描画またはトリミングしてください。

概要

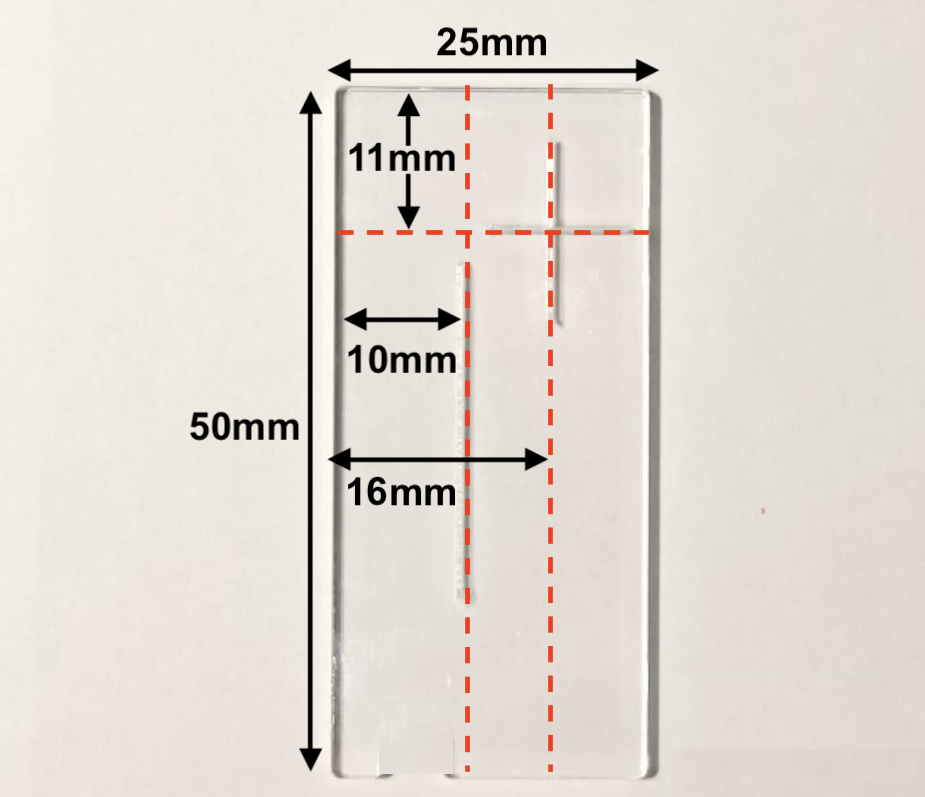

50mm x 25mmの透明な素材（サイズに合わせてトリミング可能）を用意し、下の写真の赤線で示された寸法に従って3本の線を描くだけです。
（線の寸法が正しければ、独自の方法で作成していただいて構いません。）

ステップ1

• 透明なテープ、または描画・切断可能な透明素材を用意してください。
• テープを使用する場合は、粘着面を内側にして折り曲げるか、2枚を貼り合わせてください。

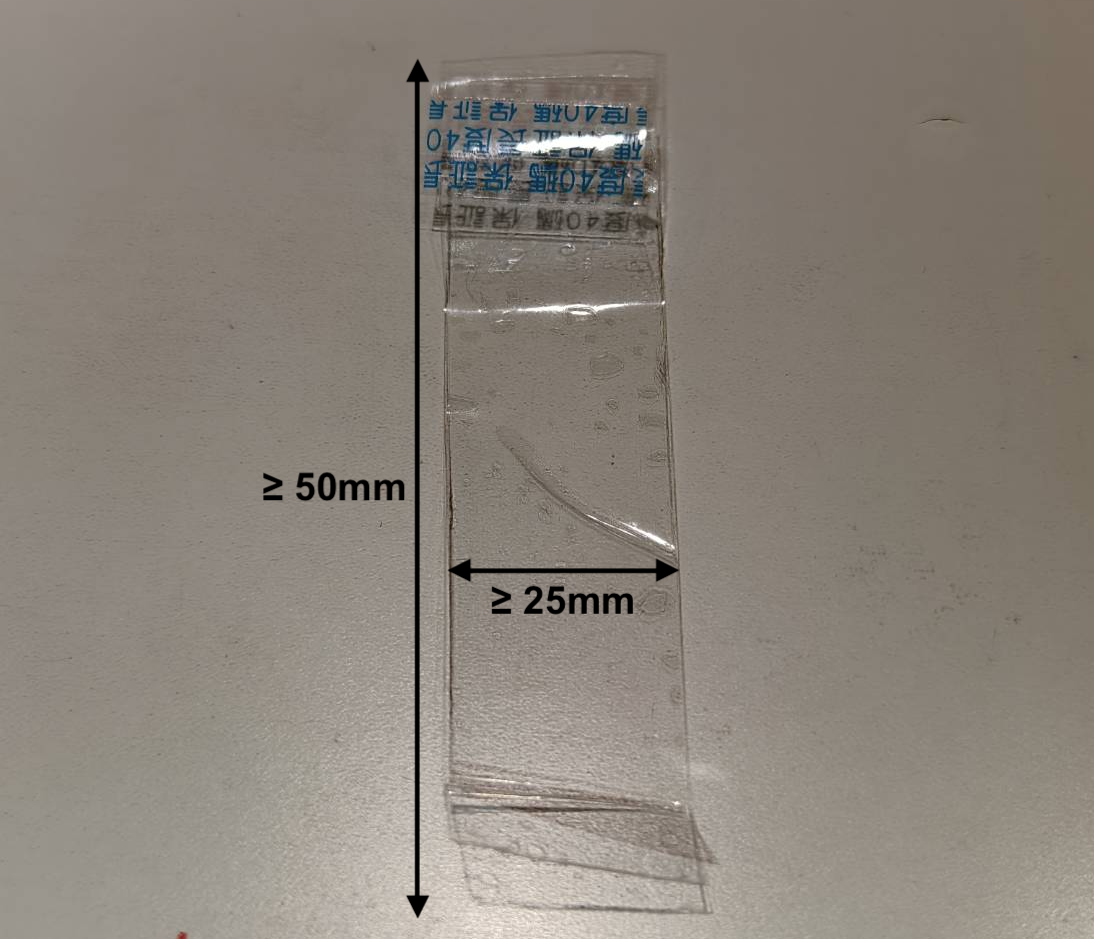

• 粘着面を閉じた後、この素材の長さは最低50mm、幅は最低25mm必要です。（長めでもトリミングできるので問題ありません。）

ステップ2

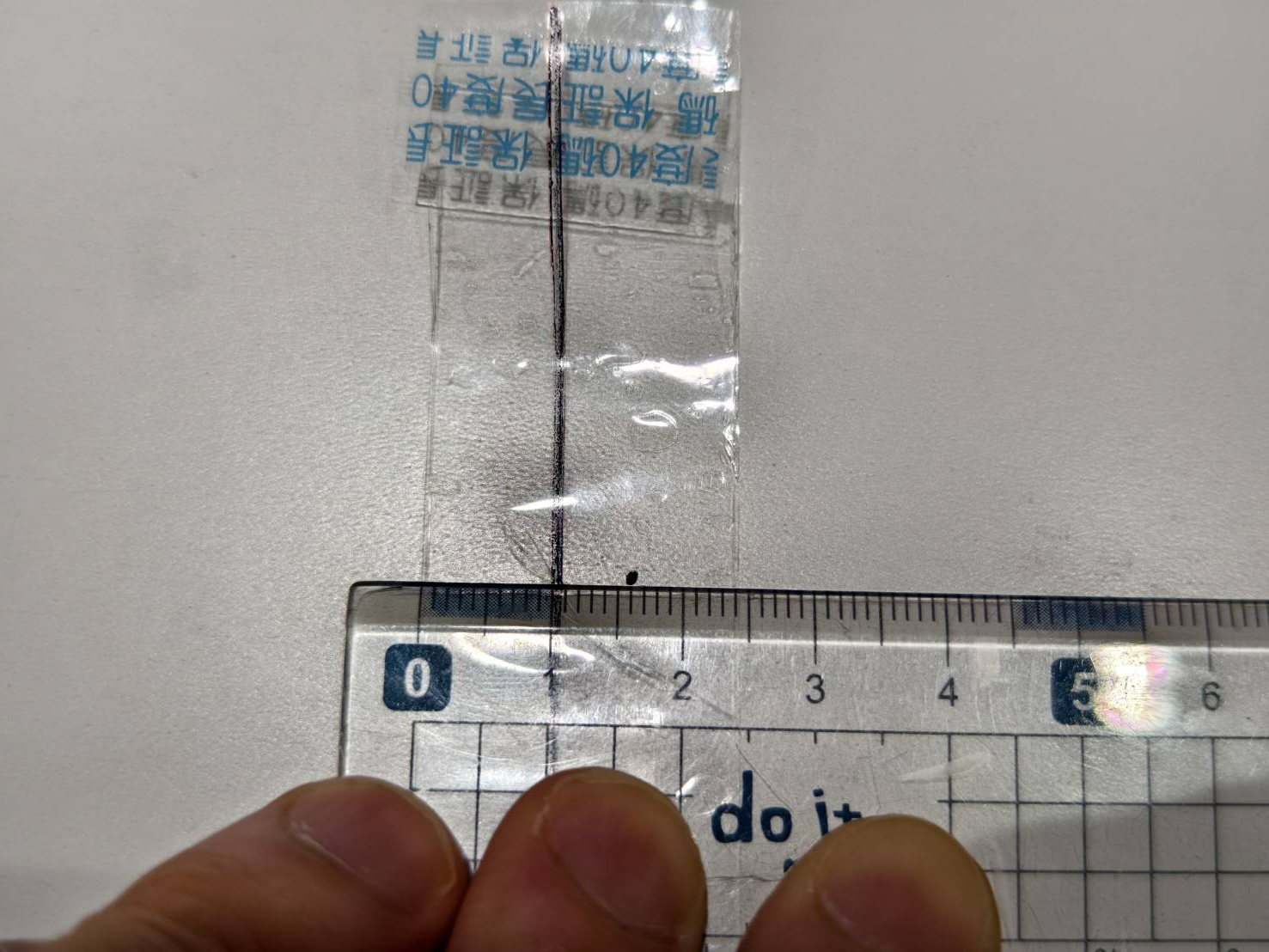

• 垂直方向10mmの位置を見つけて印を付けます。

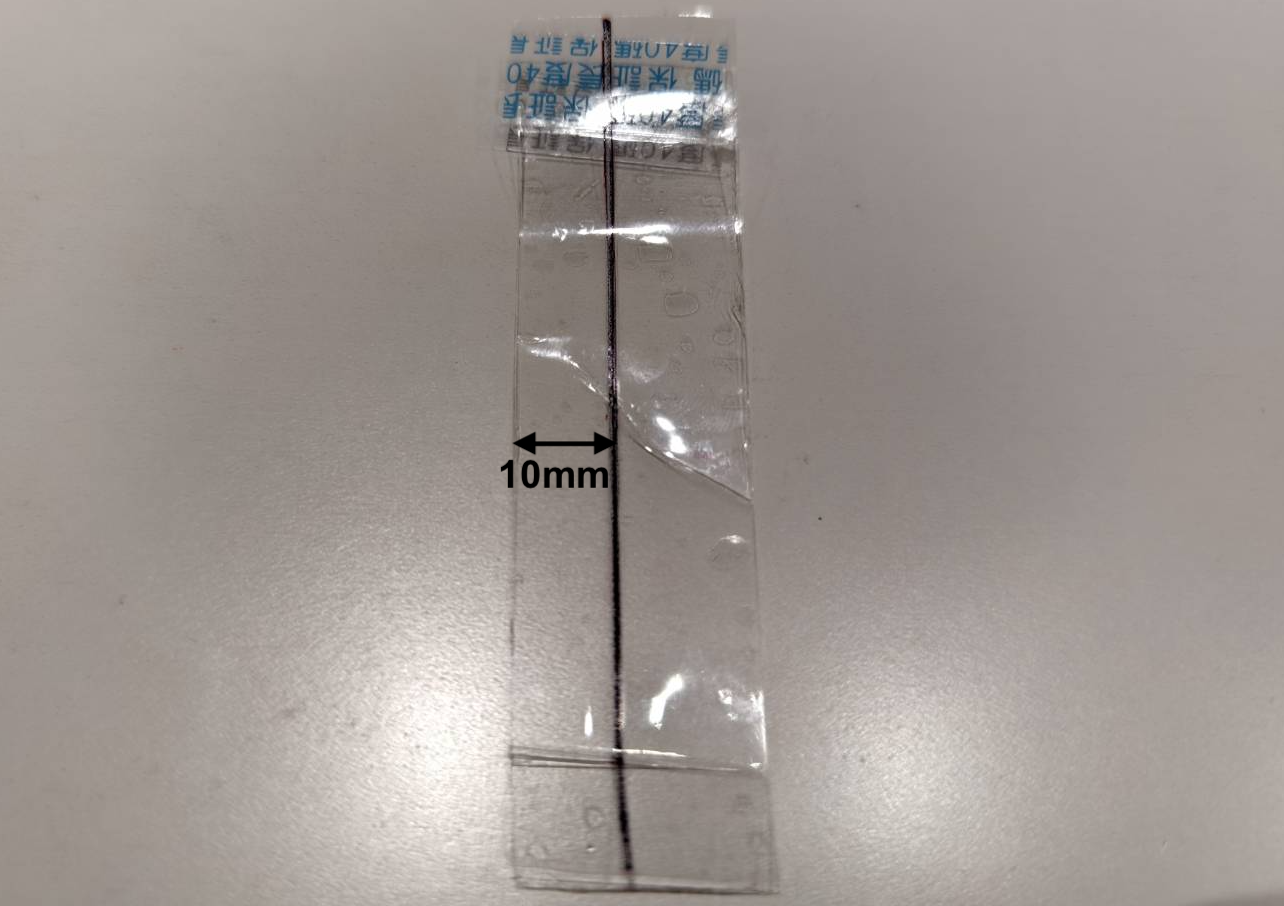

• その印を基準に、透明素材全体に垂直線を描きます。

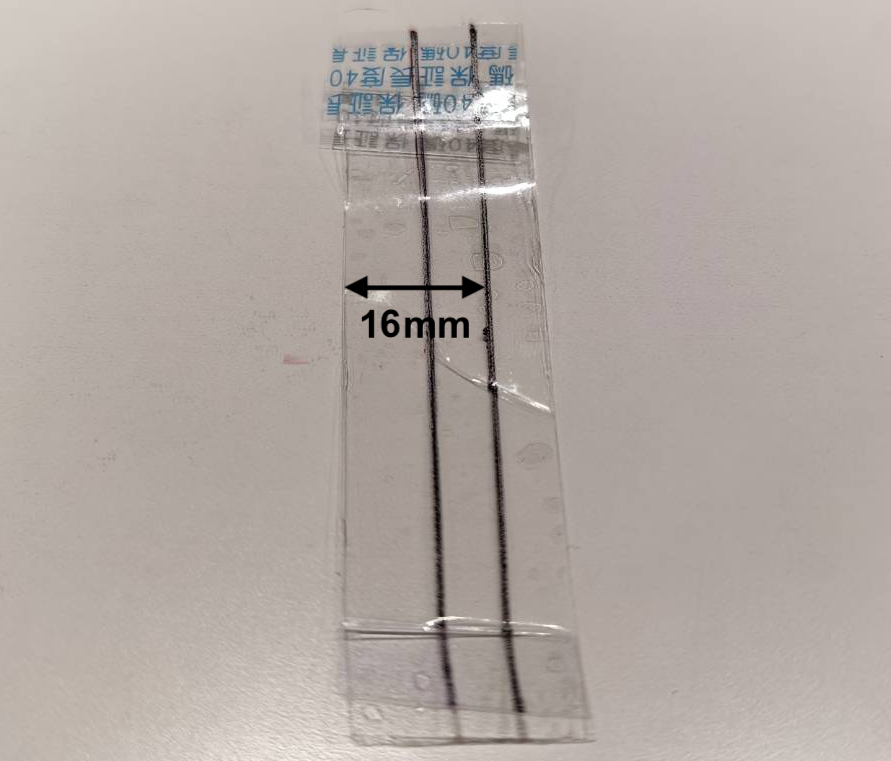

ステップ3

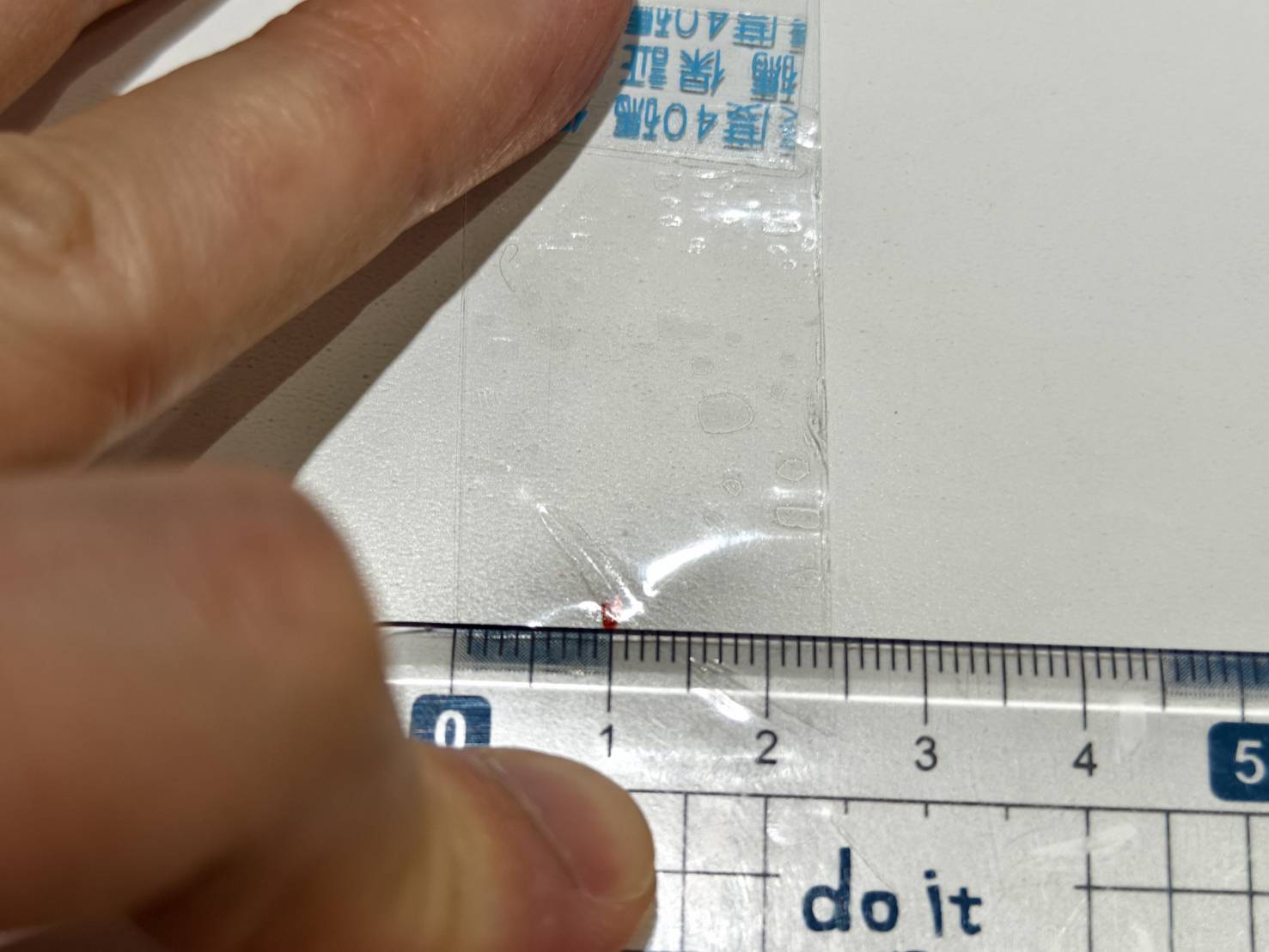

• 垂直方向16mmの位置を見つけて印を付けます。


• その印を基準に、透明素材全体に垂直線を描きます。


ステップ4

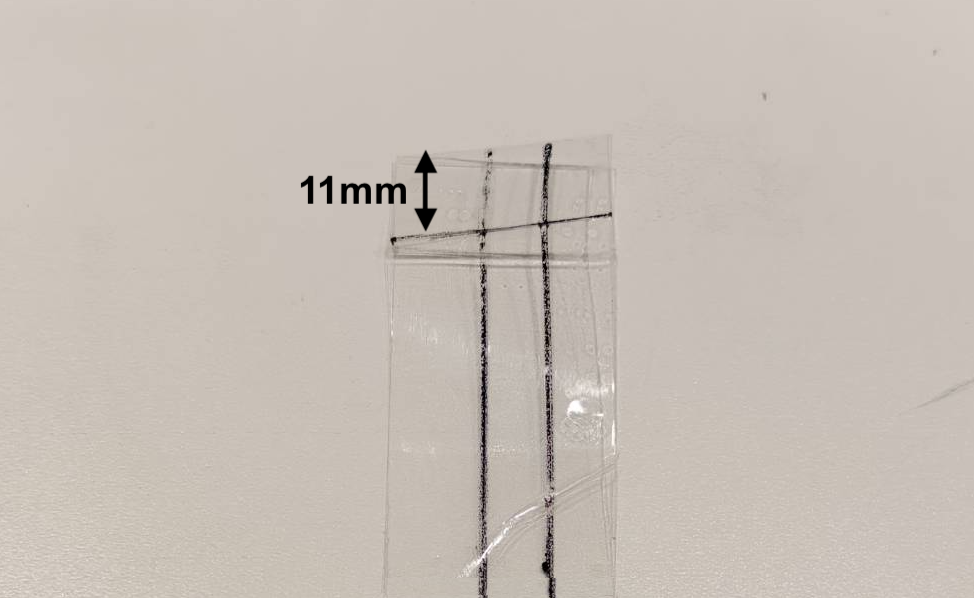

• 水平方向11mmの位置を見つけて印を付けます。


• その印を基準に、透明素材全体に垂直線を描きます。

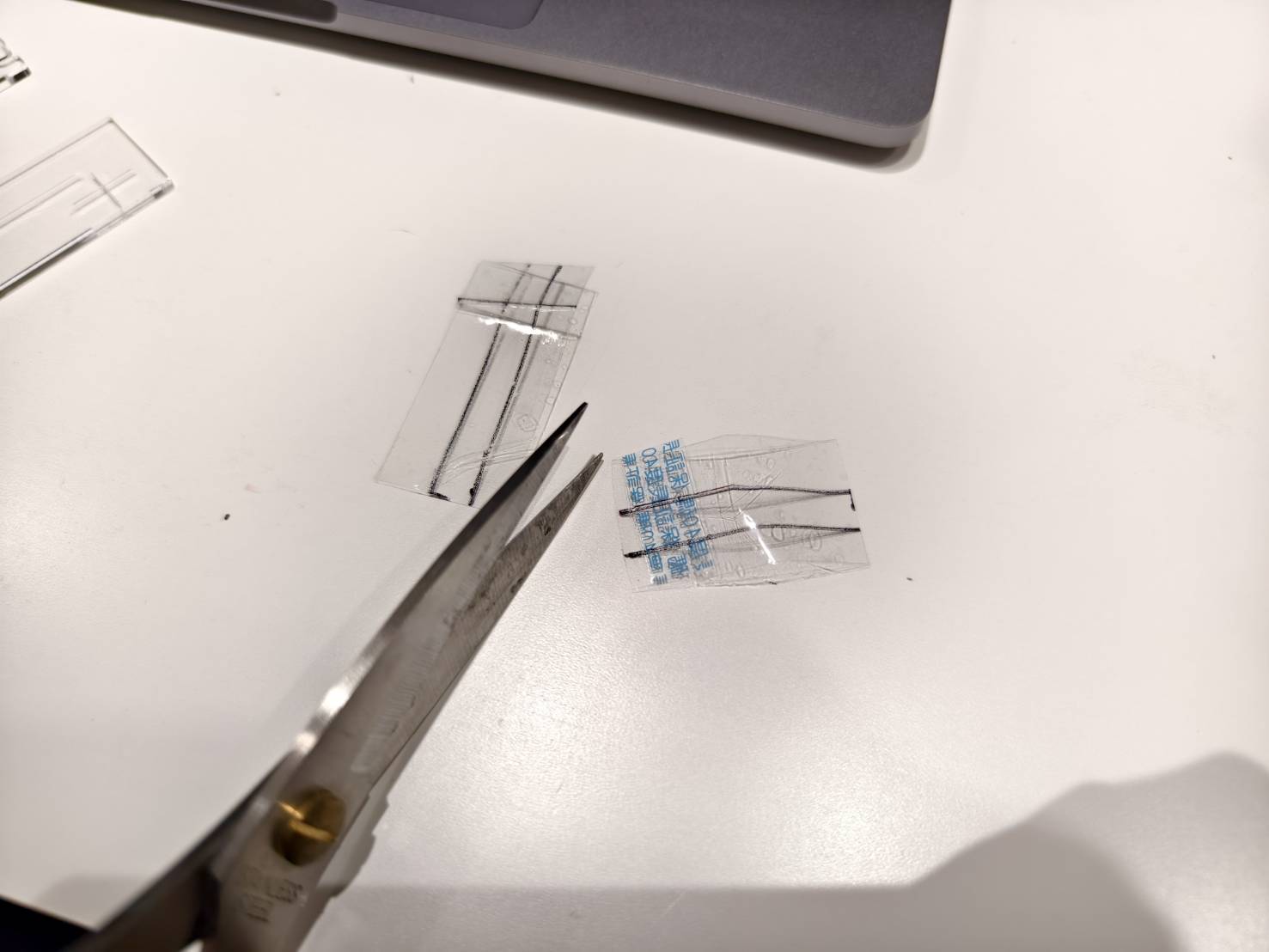

ステップ5

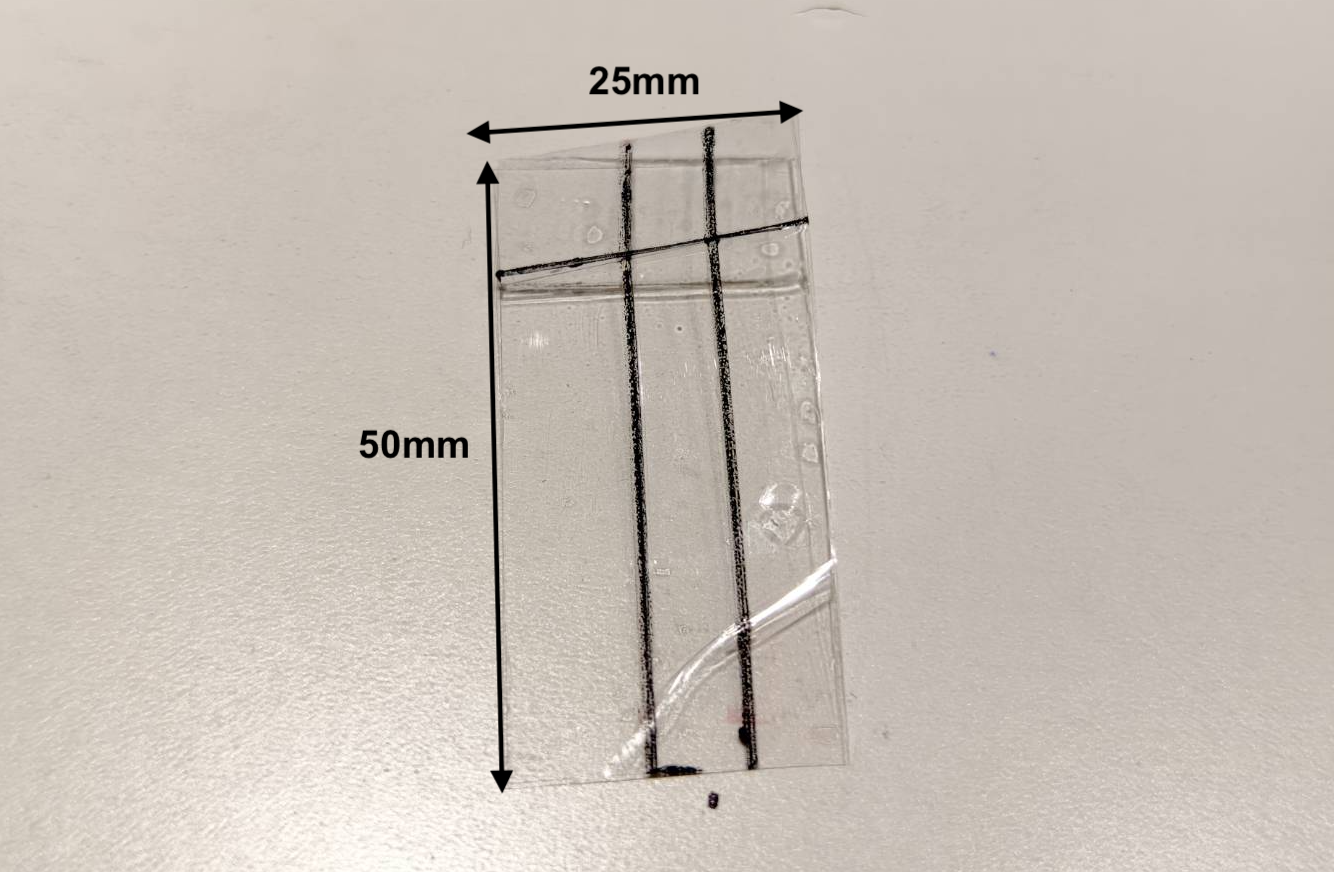

素材を50mm x 25mmにトリミングします。

ステップ6

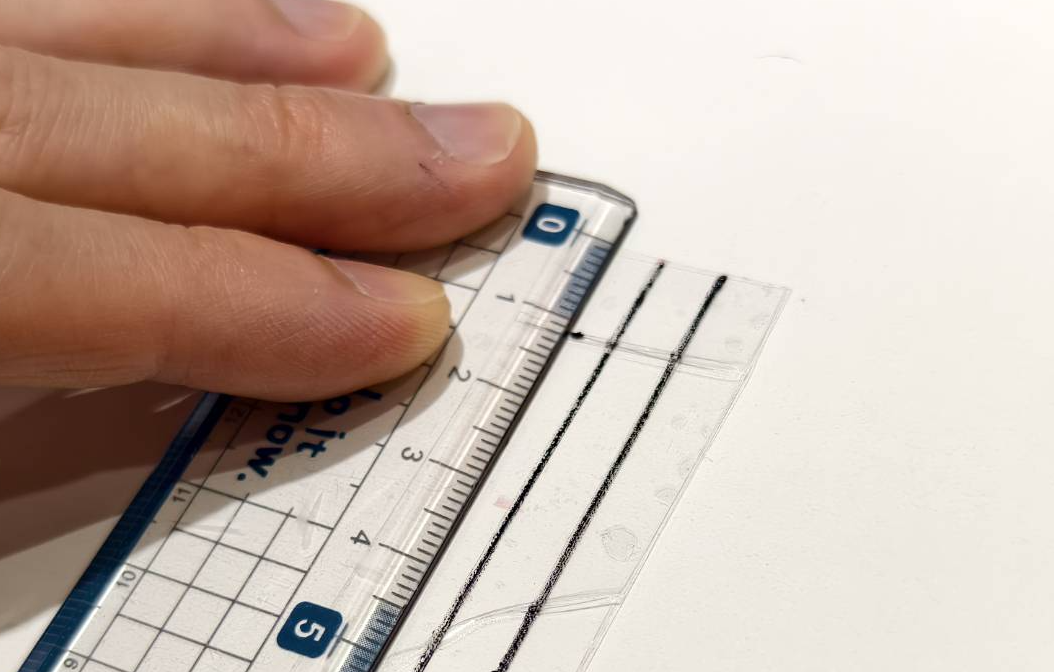

10mm側にマークを付けます。

ステップ7

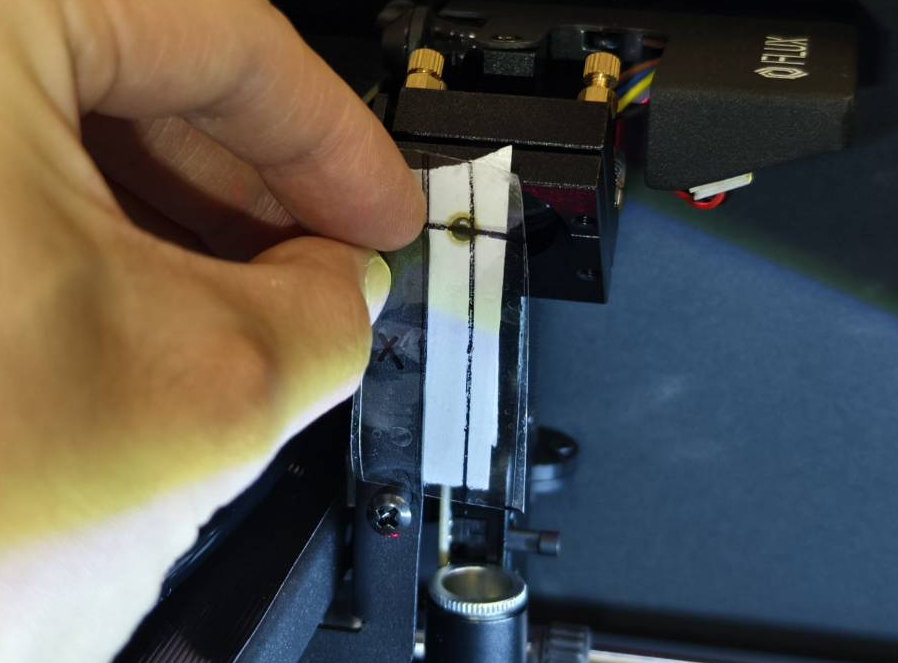

ツールの使用方法については、光路調整ガイドを参照してください。
4-11 高度な光路調整
