5A-5 プリントヘッドカバー校正

プリントヘッドカバーとスライドプラットフォームの校正が必要な場合

• 動作中にプリントヘッド保護カバーが開かない
• 動作中にプリントヘッド保護カバーが閉じない
• プリントモジュールのスライドプラットフォームが引き出せない
• プリントモジュールのスライドプラットフォームが押し戻せない

動作中にプリントヘッド保護カバーの不具合が発生した場合は、以下の手順に従ってプリントヘッド保護カバーの校正を行ってください。

ステップ1 - 校正プロセスの開始

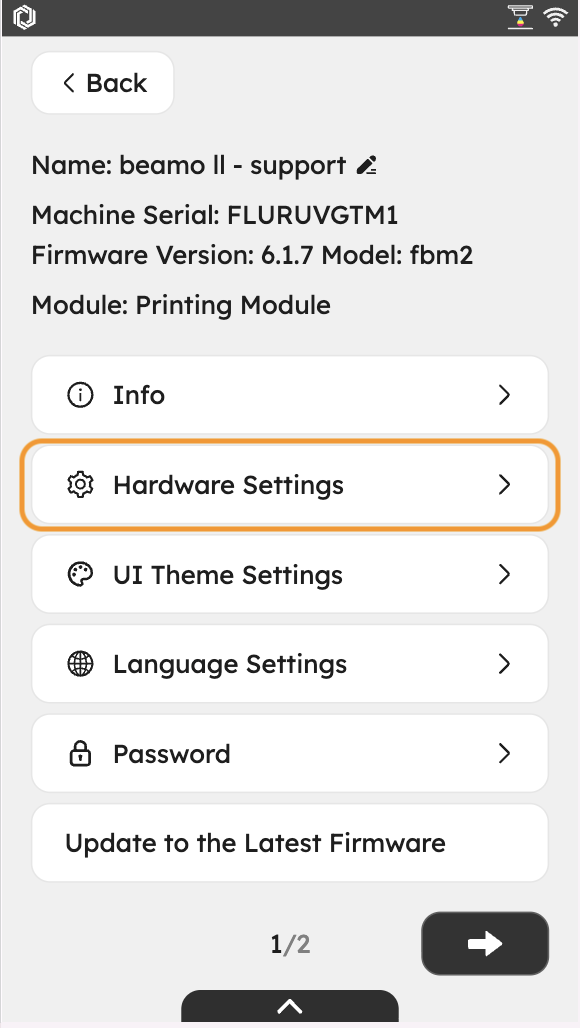

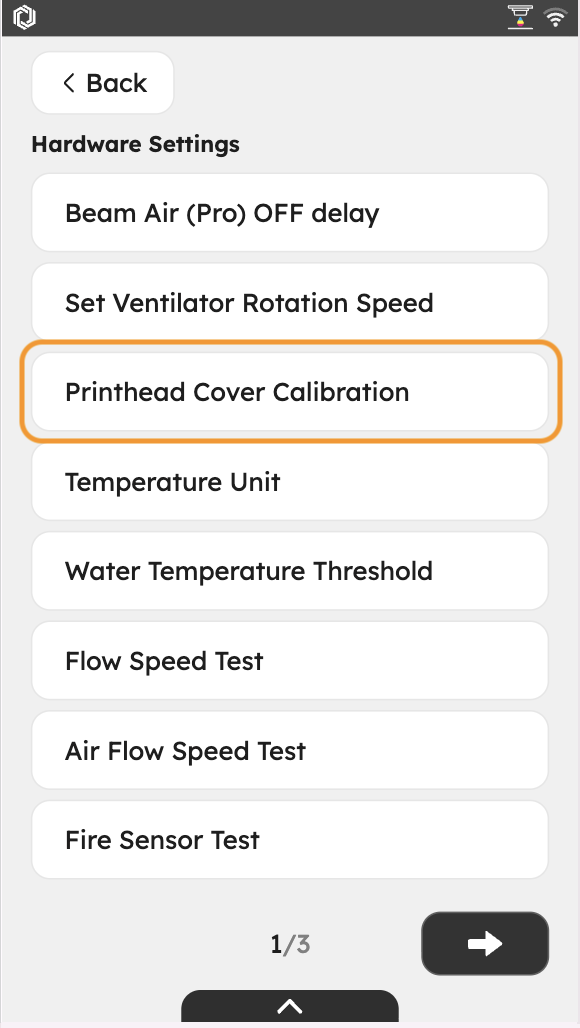

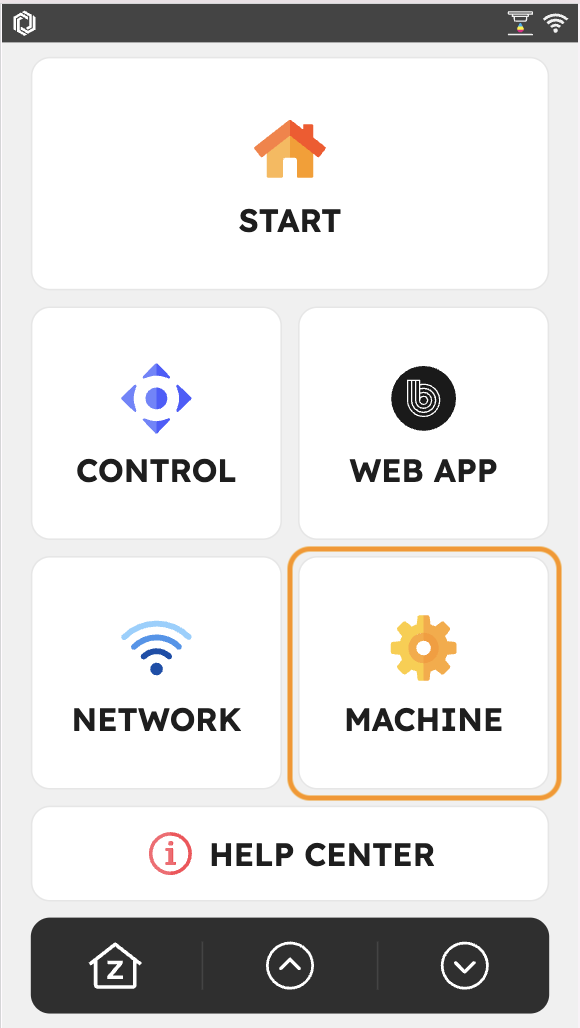

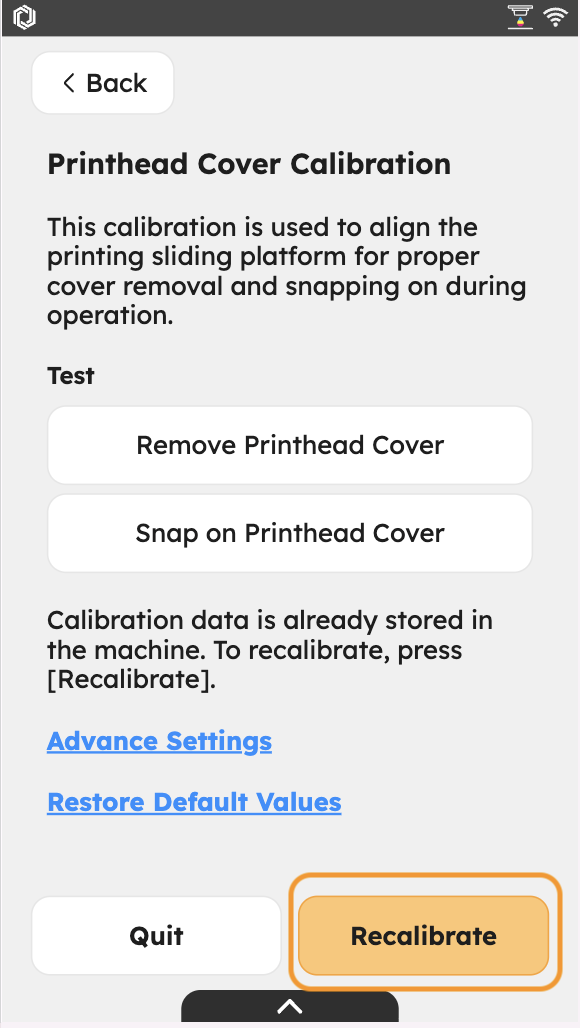

装置パネルで、装置 > ハードウェア設定 > プリントヘッドカバー校正 > 再校正 をタップします

ステップ2 - プリントヘッドカバーの位置をマーキング

2-1 保護カバーをスライドプラットフォームに置きます。

2-2 保護カバーの隣、スライドプラットフォームの右側の金属エッジに沿って両面テープを貼ります。

ステップ3 - プリントヘッドカバーの再取り付け

3-1 プラットフォームから保護カバーを取り外します。

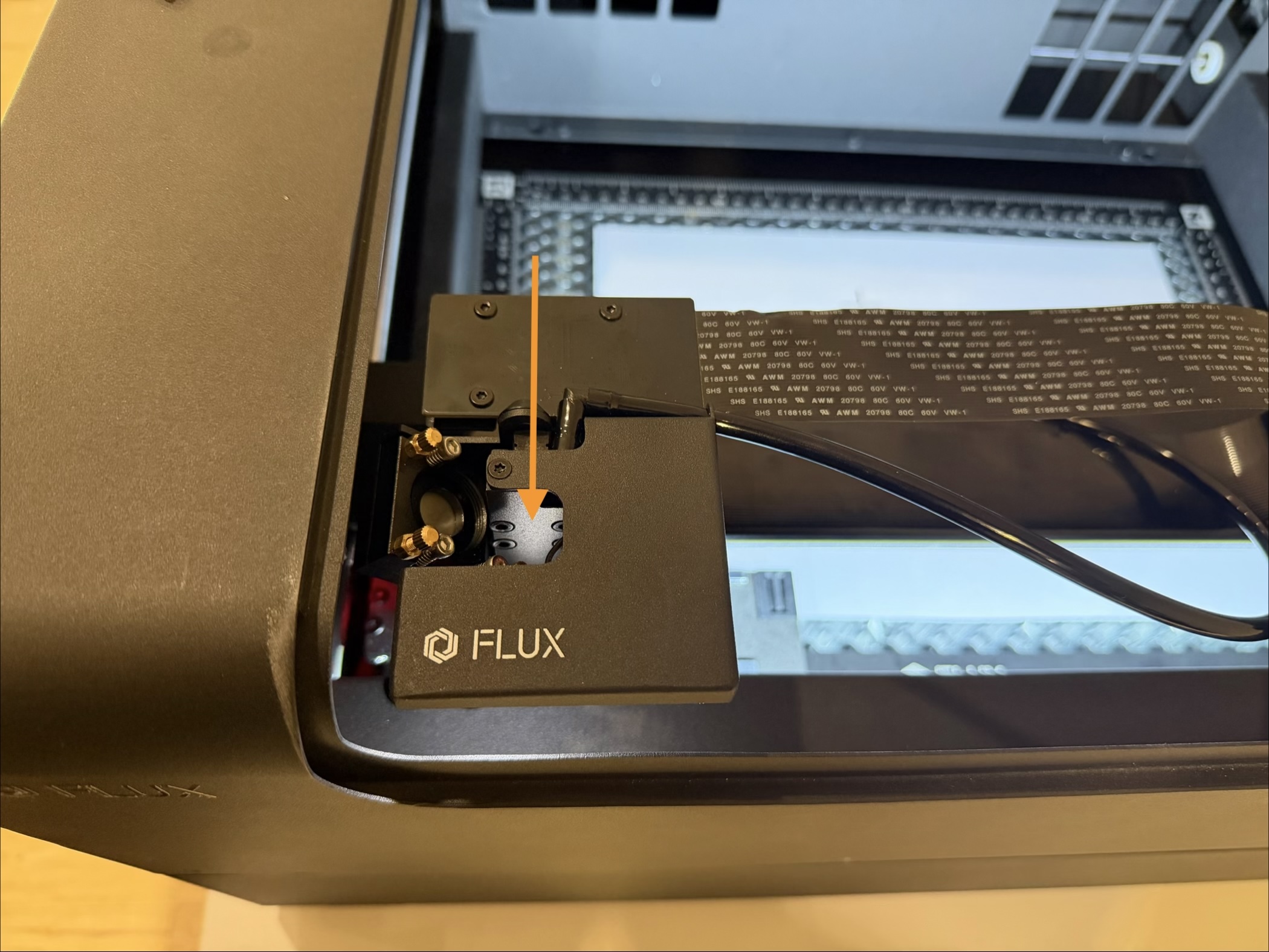

3-2 保護カバーをプリントモジュールに再取り付けします。

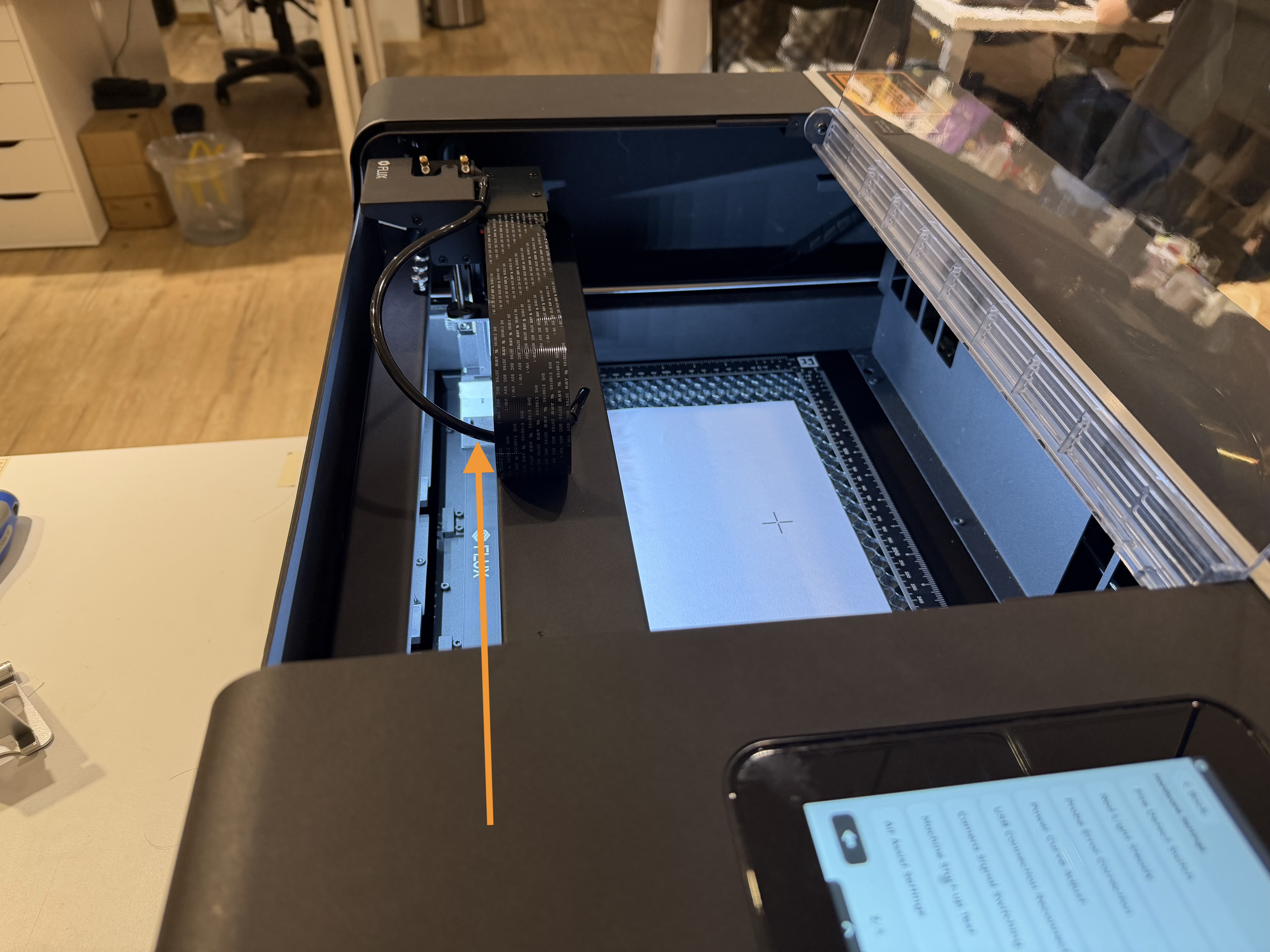

ステップ4 - スライドプラットフォームを後方へ移動

スライドプラットフォームを装置の後方へ、後部リミットに達するまで移動させます。

ステップ5 - プリントヘッドが取り付けられていないことを確認

プリントヘッドが取り付けられていないことを確認してください。取り付けられている場合は、続行する前に取り外してください。

ステップ6 - Z軸高さの校正

フォーカスプローブを下げて、保護カバーが以前置かれていた黒い平坦な部分にフォーカスを合わせます。

注意：必ず平坦な面にフォーカスを合わせてください。凹凸やフォーム上ではありません。フォーカス後に[次へ]ボタンが点灯しない場合は、再度フォーカスを合わせてください。

ステップ7 - プリントヘッドの取り付け

7-1 プリントヘッドに保護カバーが取り付けられていることを確認してください。

7-2 プリントヘッドモジュールを本体に取り付けます。

ステップ8 - カバー位置の校正

8-1 [+] / [–] を使用して位置を調整してください。

8-2 X方向（左右）：カバーの右端 = テープの左端（ピンク）。矢印の方向から確認してください。

8-3 Y方向（前後）：カバーの前端 = プラットフォームの前端（黄色）。矢印の方向から確認してください。

8-4 校正完了後、テープを取り外してください。

ステップ9 - スライドプラットフォーム引き出し位置の調整

9-1 [+] / [–] を使用してプリントヘッドの高さを調整してください。

9-2 保護カバーの側面がプラットフォームの金属板と水平になるようにZ軸を調整してください。

ステップ10 - スライドプラットフォームを前方へ移動

スライドプラットフォームを本体前方の限界位置まで移動させてください。

ステップ11 - 自動引き出しテスト

11-1 [テスト]を押してスライドプラットフォームの引き出し動作を確認してください。

11-2 [+] / [–] で調整：引き出されない場合は[+]を、引き出しすぎる場合は[–]を押してください。

11-3 動作がスムーズになるまでテストを繰り返し、[保存]を押してください。

ステップ12 - 校正結果の確認

完了ページで「プリントヘッドカバー開」と「プリントヘッドカバー閉」をテストできます。

プリントヘッドカバーオープン

プリントヘッドカバークローズ
