説明

印刷品質に異常が発生した場合や機器が印刷できない場合は、まず以下の記事を参照してください 印刷結果が理想的でない場合 に従って設定を調整してください。調整後も問題が解決しない場合は、インクカートリッジに不具合がある可能性があります。本記事の手順に従ってカートリッジの状態を確認してください。

テストに必要なファイルを以下のリンクからダウンロードしてください。

テスト対象のインクカートリッジを取り付けた後、ダウンロードしたテストファイルをBeam StudioソフトウェアからBeamo IIにアップロードし、印刷ジョブを開始してください。

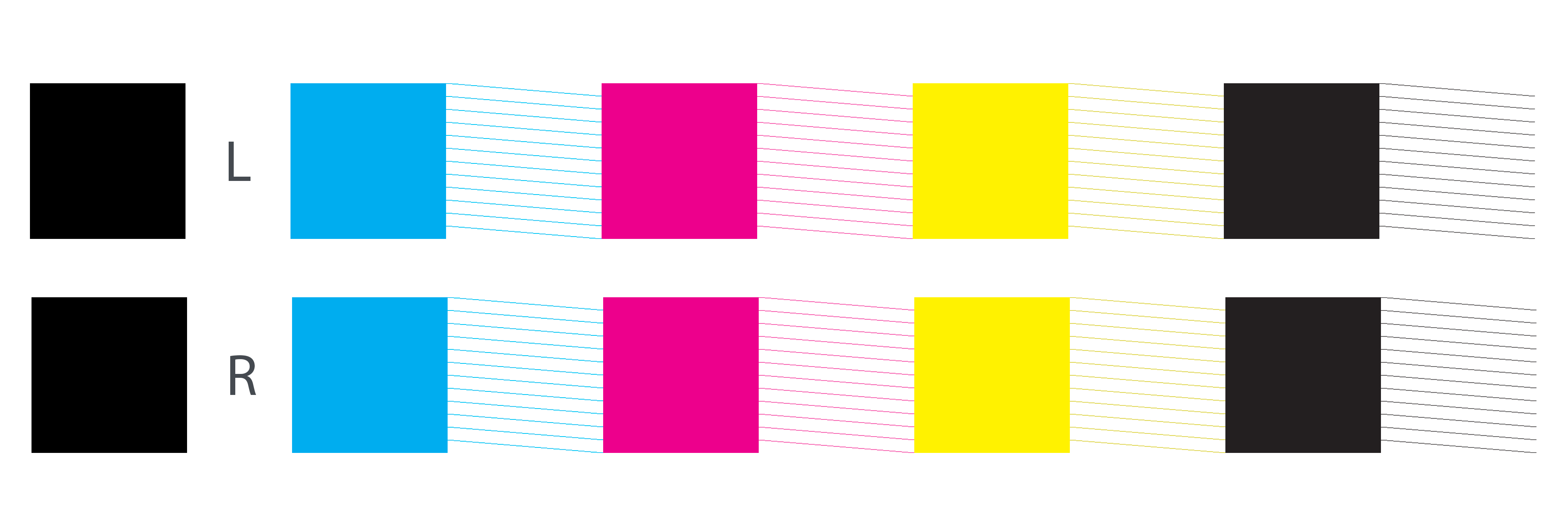

1. 理想的な結果 – すべての線が完全に印刷されている

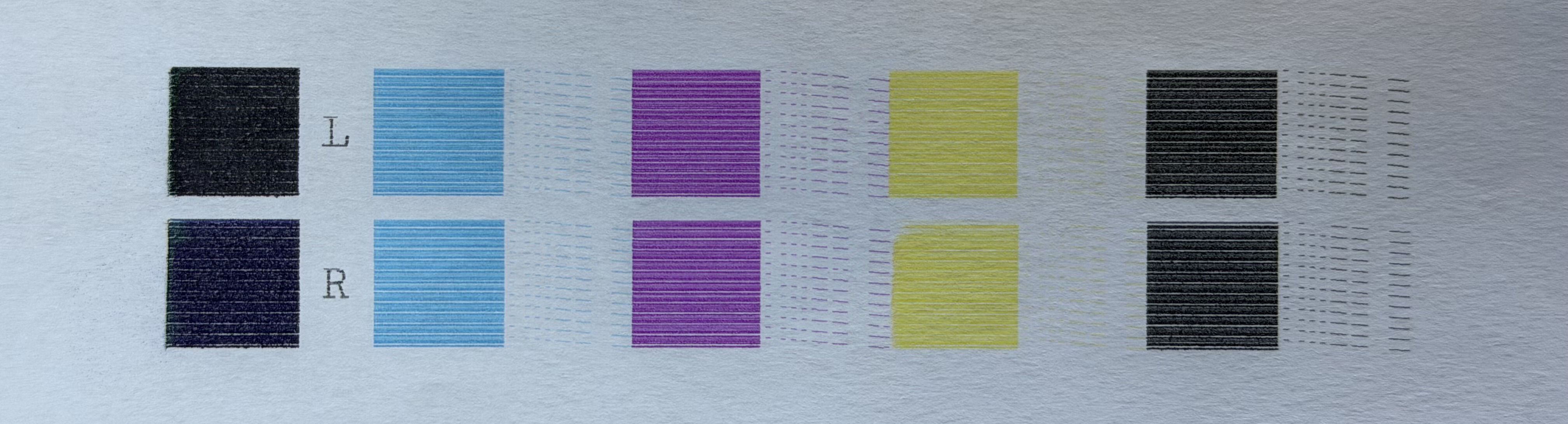

2. 許容範囲の結果 – 軽微なバンディングと小さな隙間

3. 異常な結果：

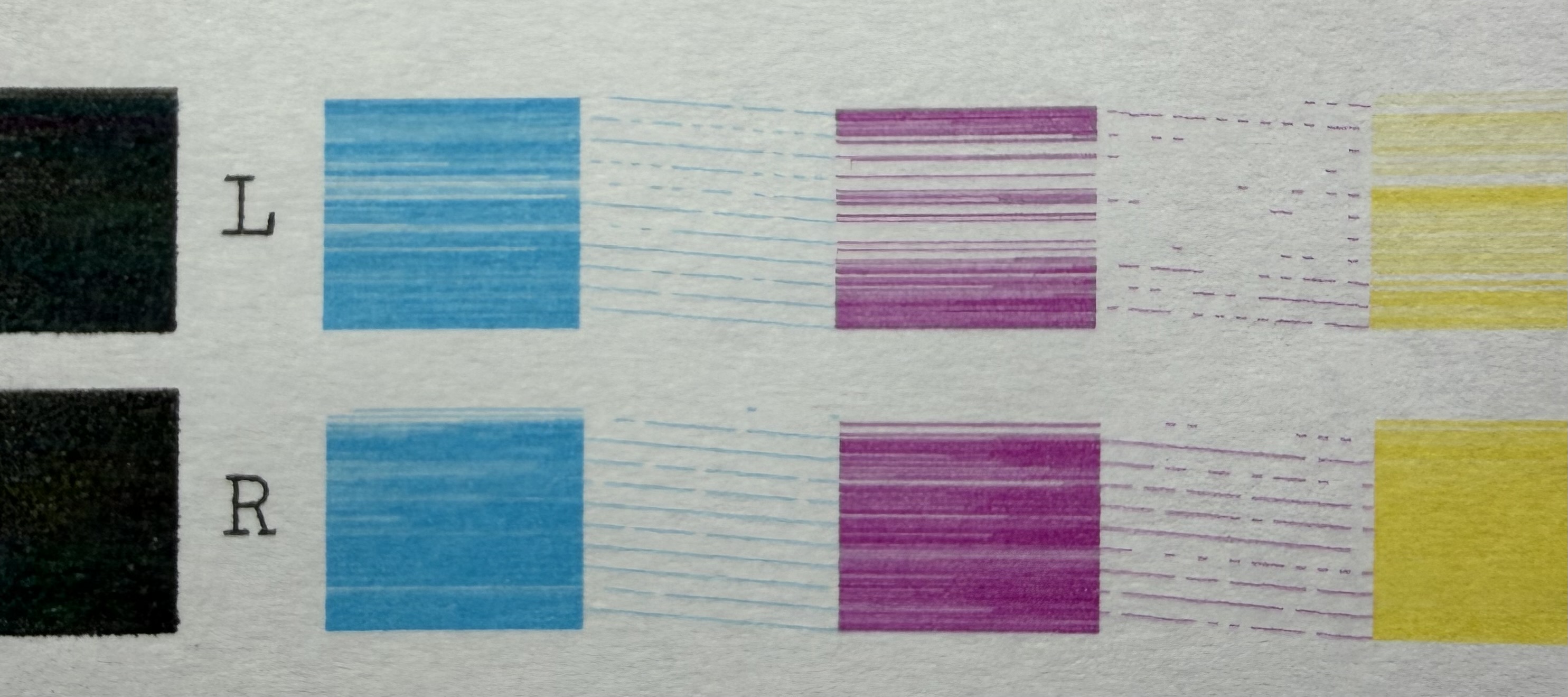

3-1 重度のバンディングと大きな未印刷領域

考えられる原因：

インク残量不足： インクカートリッジをプリントモジュールに挿入し、コントロールパネルの マシン > 情報 でインク残量を確認してください。インク残量が少ない場合は、インクカートリッジを交換してください。

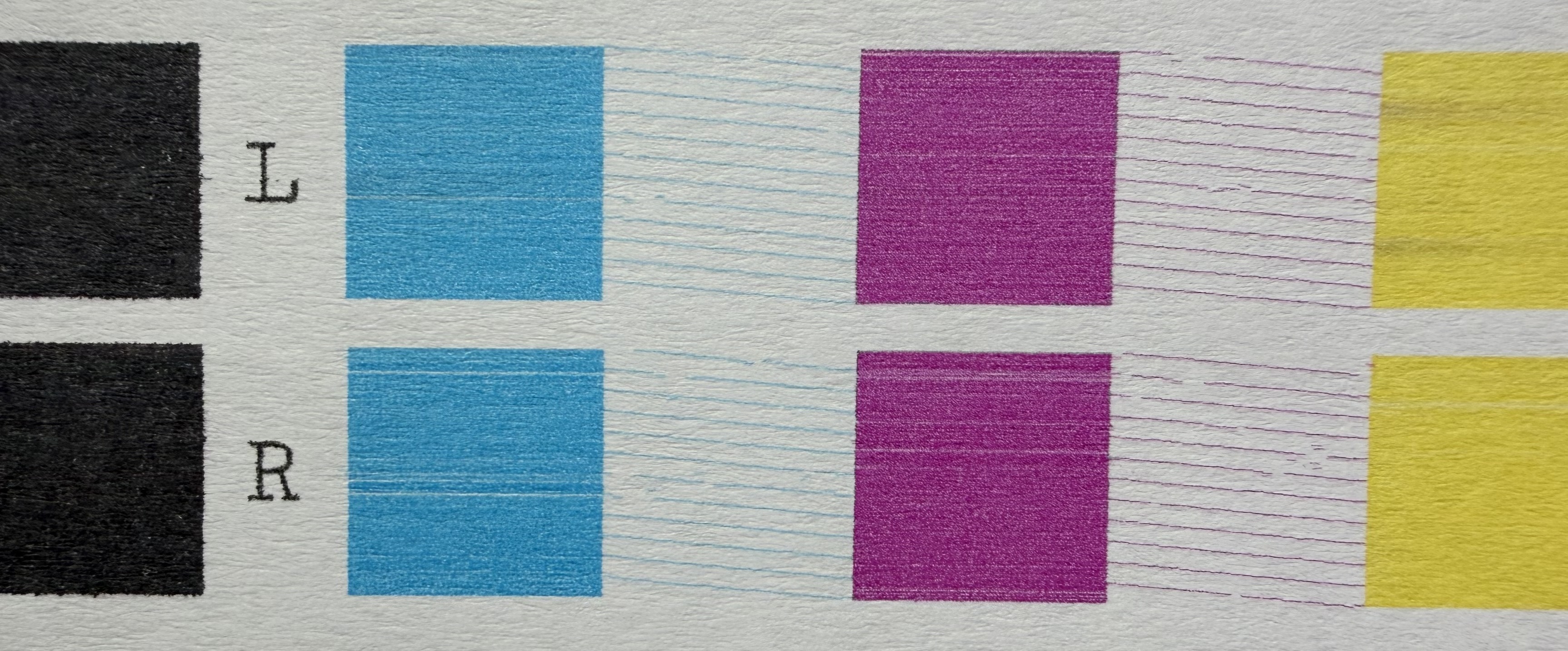

プリントヘッドノズルの汚れまたは乾燥： これは多くの場合、ステップパターンにおける水平ラインのずれとして視認されます（下図参照）。カートリッジ保管時に保護キャップが正しく装着されていない場合、ノズルが乾燥する可能性があります。 インクカートリッジ使用ガイドライン を参照してクリーニングとメンテナンス手順を実行し、その後テストファイルを再印刷して結果を確認してください。

3-2 規則的なバンディング – 全色において行または列全体が印刷されない

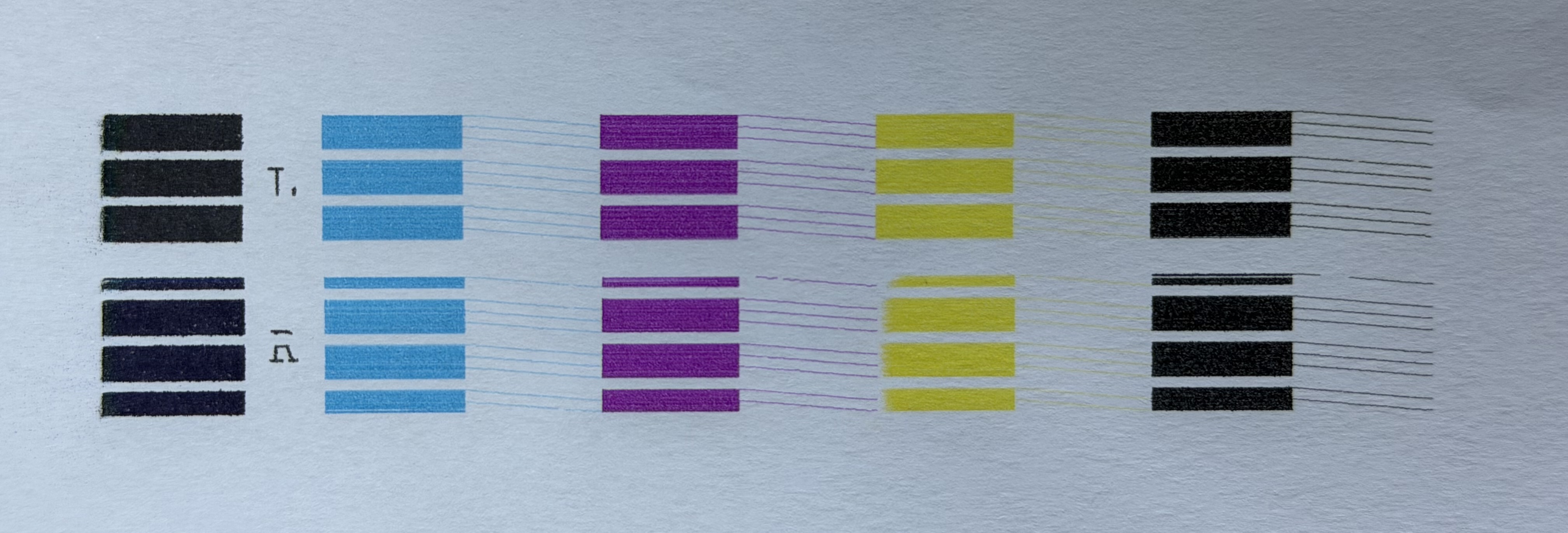

全体行が一貫して印刷されない

全体列が一貫して印刷されない

考えられる原因：インクカートリッジとプリントモジュール間の接触不良。

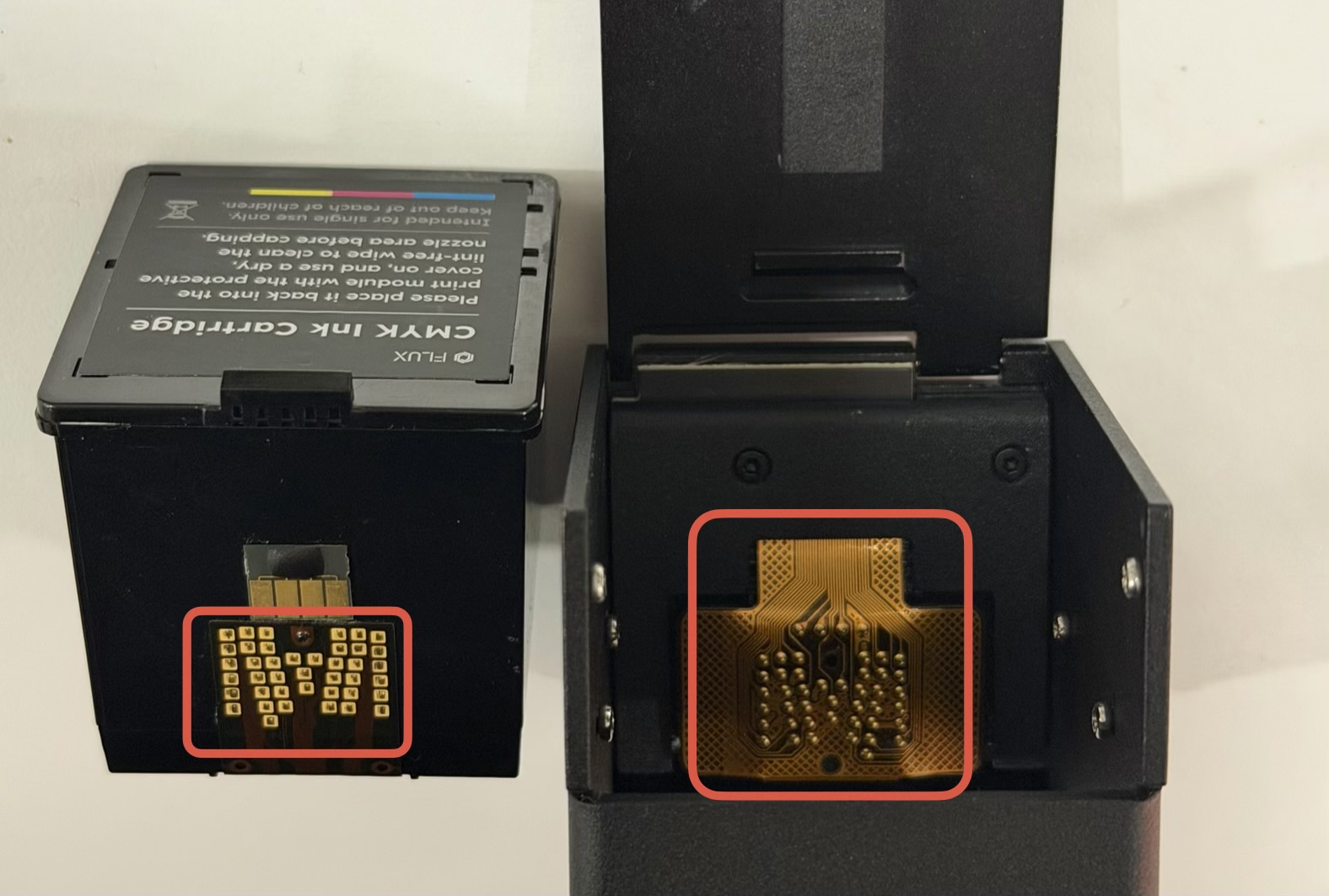

上記の操作で問題が解決されない場合は、糸くずの出ないティッシュに少量のアルコールを含ませ、プリントモジュールとインクカートリッジ両方の接点を優しく清拭してください。すべての電子部品が完全に乾燥した後、カートリッジを再装着してテストファイルを再度印刷してください。

3-3 単色が印刷されない

考えられる原因：

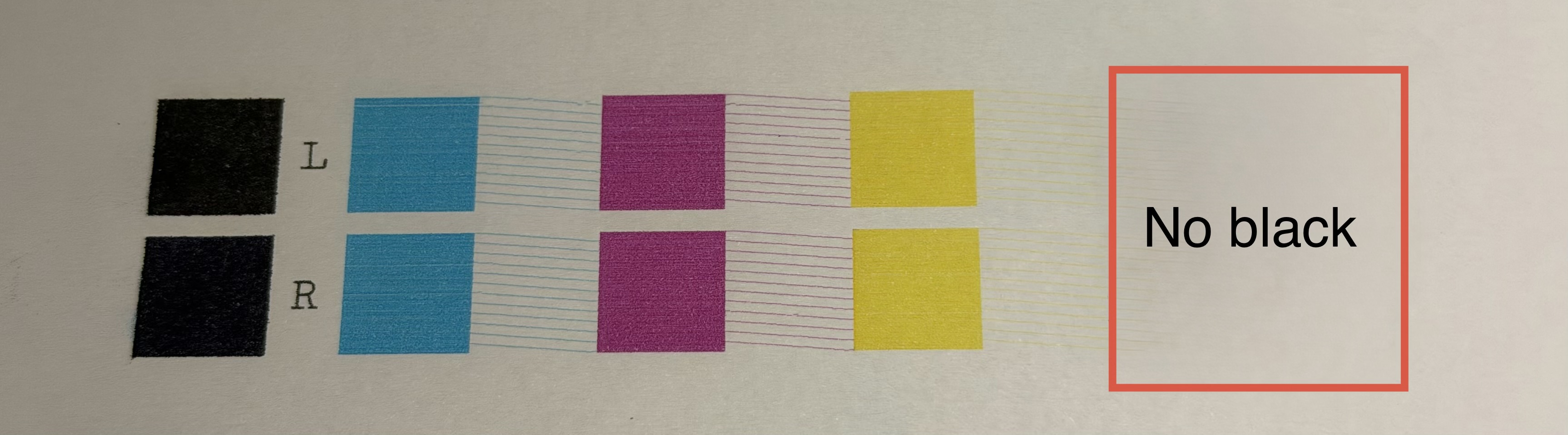

ノズルフィルムの損傷： ノズルフィルムが損傷している場合、該当する色のインクは拭き取り時に出力されません。上記の例において、左端の黒い領域はシアン、マゼンタ、イエローによる複合色であり、真の単色黒ではありません。テストファイル内の単色黒パッチの位置は、画像の赤枠で示されています。

を参照し サポートへのお問い合わせ 、要求されたすべての情報を公式サポートチームへ提供してください。可能な限り迅速にご回答いたします。

本記事で説明されている機器の問題に関して収集したすべての写真、動画、その他の情報の完全な記録を保持し、公式サポートチームまでお送りください。
