説明
オープンボトム彫刻機能は、標準作業エリアを超える長いオブジェクトの彫刻に使用されます。大きなデザインファイルを複数の作業エリアに自動分割し、セグメントごとに簡単に彫刻することができます。
制限事項
HEXA RFオープンボトムスロットの物理的制約により、材料の幅は 500mmを超えないことを推奨します。長さに制限はありません。
開始前の準備
オープンボトム彫刻モジュールが正しくインストールされていることを確認してください。以下のリンクのチュートリアルを参照してください。インストールが完了している場合は、この手順をスキップしてください。
ステップ1 - オープンボトム彫刻を有効にする
ドキュメント設定でオープンボトム彫刻トグルを有効にし、希望する作業エリアの寸法を入力してください。
ステップ2 - オブジェクトをインポートする
オブジェクトをインポートし（以下では長方形の輪郭を例として使用）、サイズと位置を調整してください。
左側のツールバーに表示されるオープンボトム彫刻アイコンをクリックして、オープンボトム彫刻ウィンドウを開きます。
ステップ3 - オープンボトム彫刻パラメータを調整する
設定の説明
- オブジェクトの長さ：現在選択されているオブジェクトの長さを表示し、各作業エリアの高さを決定する際の参考になります。
- 作業エリアの高さ：このオープンボトムオブジェクトを何個の作業セグメントに分割して切断するかを設定でき、ウィンドウで各セグメントの彫刻内容を確認できます。
- 参照レイヤー：このレイヤーは参照用であり、位置合わせ表示機能のみを提供します。実際の彫刻は行われません。
- 位置合わせマーク：位置合わせマークは、メイン材料と補助材料にまたがって彫刻する2つの三角形マークです。各彫刻セグメント後にボードを移動する際、三角形マークを使用して位置合わせを行うことができます。
下図を例にすると、オブジェクトの長さは450mmです。作業エリアの高さを250mmに設定した場合、このオブジェクトは合計2つのセグメントに分割されます。
破線は各作業エリアの分割点を示しています。
接続点でのわずかな誤差による位置ずれの可能性を避けるため、一般的にセグメント数を最小限に抑えることを推奨します。
設定完了後、デザインファイルをエクスポートしてください。
ステップ4 - 彫刻ジョブ
アライメントマークを使用する場合は、補助材料ボードを準備する必要があります。
ステップ4.1 - 彫刻の準備

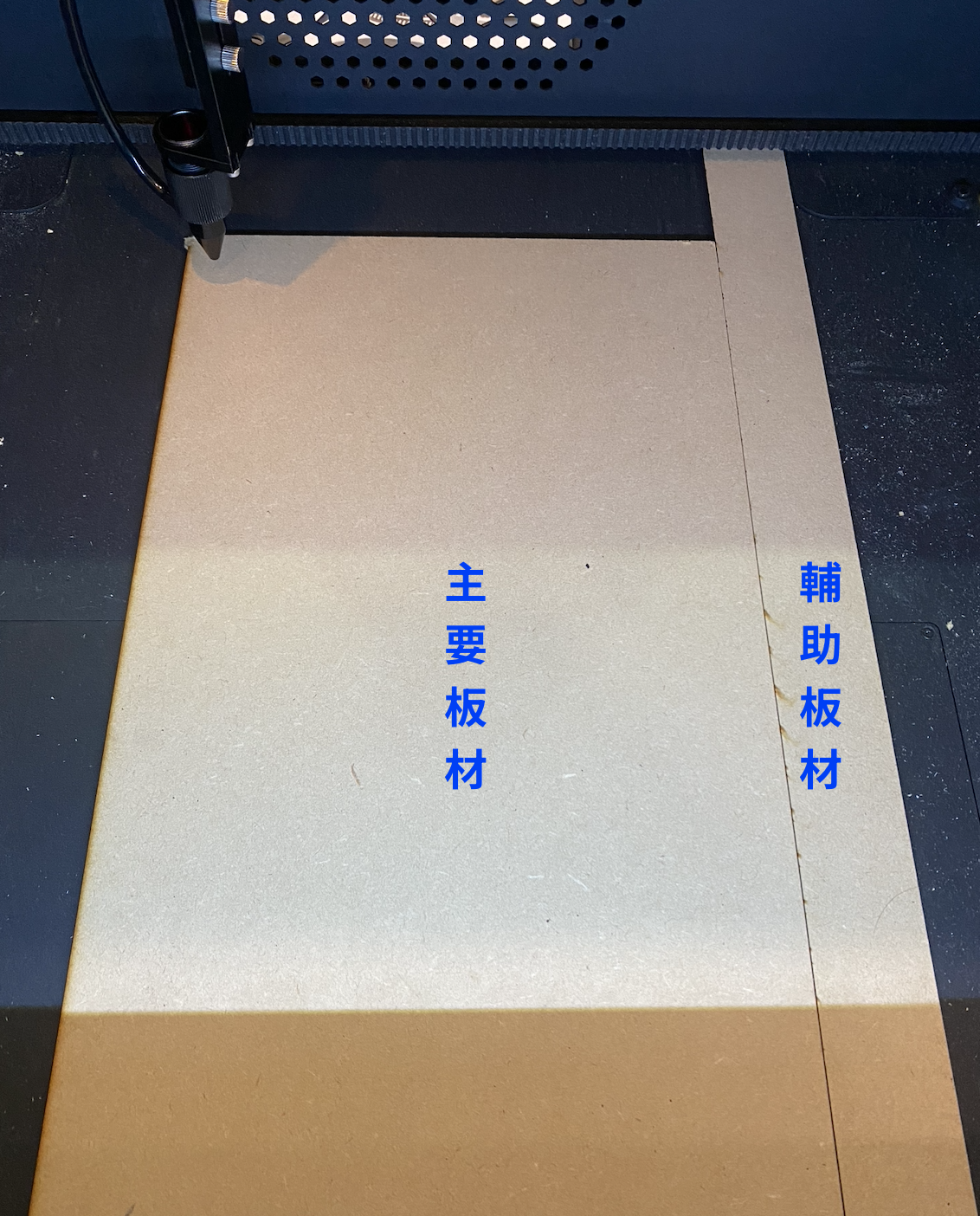

補助材料をメイン材料の隣に固定してください。
「現在位置から開始」を有効にし、レーザーヘッドを彫刻する材料の左上隅に移動してください。
「現在位置から開始」を有効にし、開始点を左上隅に設定してください。
（「原点から開始」も使用できますが、ホーミング失敗を防ぐためにレーザーチューブを右側に移動する必要があることにご注意ください。）
「フレーミング」を使用して、デザインの最初のセグメントの彫刻位置を確認してください。
注意：フレーミング中は参照レイヤーをオフにしてください。
フレーミング位置を使用してアライメントマークの位置を確認してください。マークはメイン材料と補助材料の両方にまたがる必要があります。
（デフォルトの4cmアライメントマークを例にすると、フレーミング中にレーザーヘッドが補助材料に約2cm延びるようにしてください。）
ステップ4.2 - 最初のセグメントの彫刻
デフォルトでは、ファイルをエクスポートする際に最初の作業セグメントとアライメントマークのみが有効になっています。パラメータを調整した後、最初の作業エリアの彫刻を直接開始できます。
彫刻が完了すると、アライメントマークの一部が補助材料上にあるはずです。
ステップ4.3 - 2番目のセグメントの彫刻
最初の作業セグメントレイヤーをオフにし、2番目の作業セグメントレイヤーをオンにしてください。
メイン材料を移動し、メイン材料の下側のアライメントマークを補助材料の上側のマークに合わせてから、2番目のセグメントの彫刻を進めてください。
#END
