免責事項
LightBurnを使用してHEXA RFを制御するには、LightBurnソフトウェアの公式リリース版をダウンロードする必要があります。LightBurnはサードパーティ製ソフトウェアであるため、FLUXはその操作によって生じたいかなる損害についても責任を負いかねます。
HEXA RFのファームウェアは様々なテストを経ていますが、LightBurnソフトウェアの一部機能が本機と互換性がない可能性があります。互換性の問題によりエラーが発生した場合は、以下のリンクの手順に従って、お近くの販売店またはFLUXサポートまで問題を報告してください。 [カスタマーサービスに連絡]
開始前の準備
1. ファームウェアをv6.5.0以上に更新してください。
ファームウェア更新チュートリアル
2. 以下の設定ファイルをダウンロードしてください： HEXA RF_Preset
注意：提供している設定ファイルには、G-codeおよびボーレートの設定が含まれています。設定ファイルを使用しない場合は、 「デバイス設定」
3. ドライバーをダウンロードしてインストールしてください。
ドライバーのインストールについては、以下の記事をご参照ください： LightBurn Bridgeケーブル - ドライバーのインストール
4. LightBurnソフトウェアをダウンロードしてインストールしてください。
LightBurnをダウンロードするには、 こちらをクリック.
LightBurnの設定
LightBurnを使用してマシンに接続する方法は2つあります。
1つ目は、USB-B to USB-Aケーブルを使用した有線接続です。
もう1つは、コンピューターとマシンを同じネットワークに接続してWi-Fi接続を使用する方法です。
Wi-Fi方式の使用を推奨します。ご使用になる方法に応じて、以下の手順をご確認ください。
Wi-Fiで接続
1. LightBurnで新しいHEXA RFデバイスを作成する
LightBurnを開きます。 レーザー パネルで、 デバイスをクリックし、手動でデバイスを作成するオプションを選択します。新規デバイスウィザードでコントローラーの選択を求められたら、 GRBL を選択し、 次へ.
2. ネットワーク接続方法を選択する
GRBL接続方式では、 Ethernet or Wifi/TCPを選択します。 次へ.
続行する前に、コンピューターとHEXA RFが同じネットワーク上にあることを確認してください。
3. HEXA RFのIPアドレスを入力する
タッチスクリーンでHEXAのIPアドレスを確認します。
(お使いのマシンがWi-Fi接続されていない場合は、こちらの article を参照して接続を設定してください.)
HEXA RFの現在のIPアドレスを入力し、 次へをクリックします。HEXA RFのネットワーク情報画面でマシンのIPアドレスを確認してください。
テストマシンでは 192.168.1.247を使用しました。これは一例です。ご自身のマシンに割り当てられたアドレスを入力してください。
4. デバイス名と作業領域サイズを設定する
認識しやすいデバイス名を入力します（例： HEXA RF Wifi）。 Millimeters を選択し、作業領域を以下のように設定します：
- X軸の長さ： 730 mm
- Y軸の長さ： 410 mm
をクリックします。 次へ.
5. マシン原点を設定し、デバイスセットアップを完了する
マシン原点として 左奥 を選択します。概要を確認し、以下の値を確認してください：
- コントローラー：GRBL
- 接続：イーサネットまたはWifi/TCP
- ワークスペース：730 x 410 mm
- 原点: 左奥
- IPアドレス: HEXA RFの現在のIP
をクリックします。 完了を開きます。 デバイス設定 を再度開き、値が正しく保存されていることを確認してください。

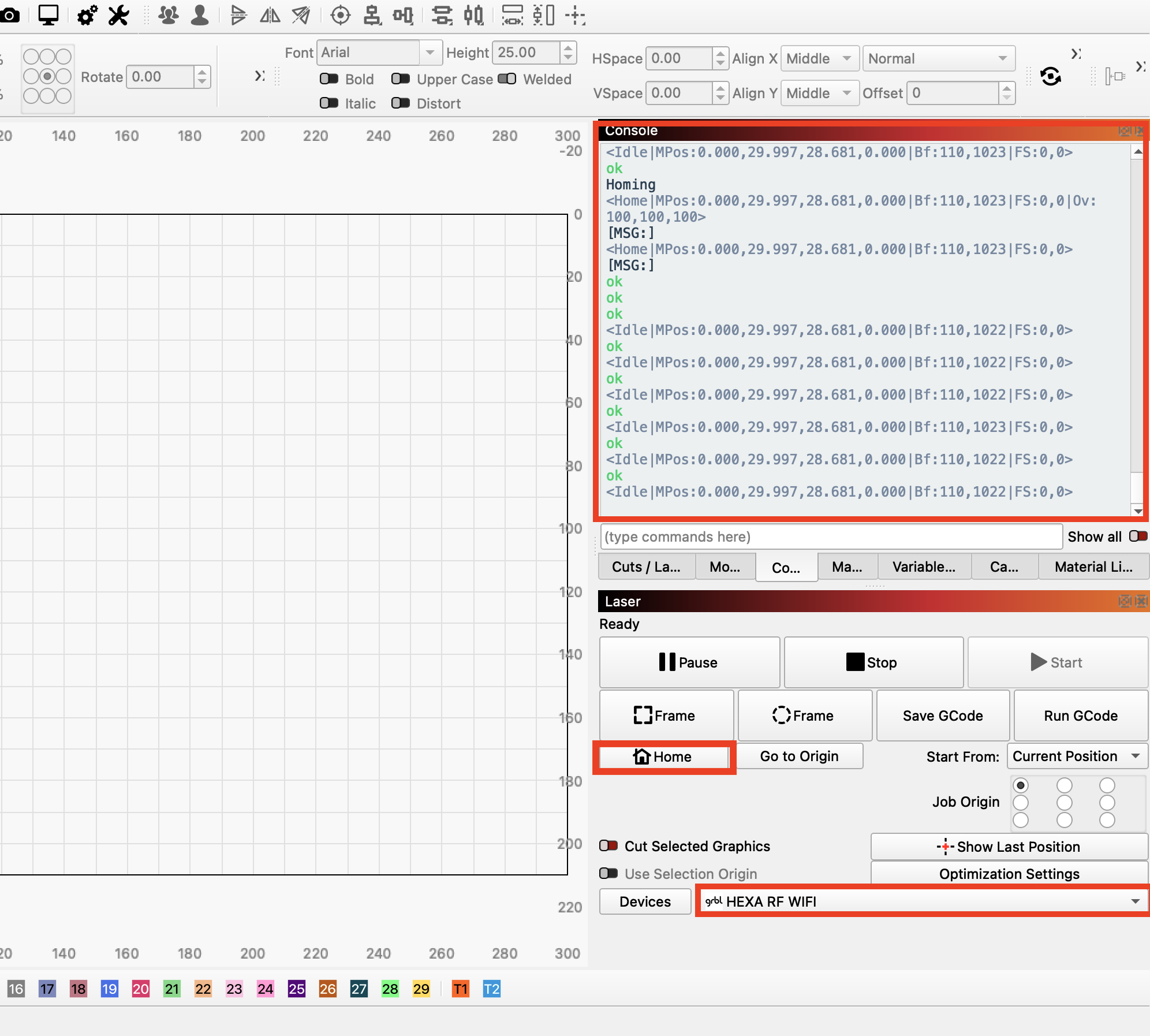

6. マシン接続と座標モードの確認
レーザーパネルで新しいHEXA RFデバイスを選択します。 移動 パネルを開き、 ホーム をクリックして、LightBurnがマシンと通信できることを確認します。マシンをホームポジションに移動し、Z軸をホーム/ゼロ位置に移動させてください。
7. 次のステップに進む
このステップに到達した場合、マシンとコンピューターの接続が正常に完了したことを示しています。
テスト用の彫刻ジョブを開始するには、以下の手順を続けてください。
移動先: 操作を開始
USB-Bケーブルで接続
1. LightBurnを開き、 "デバイス" をクリックします。 レーザー タブ。
2. "インポート" をクリックして、ダウンロードしたファイル HEXA RF_Preset をインポートします。
3. ファイルが正常にインポートされると、以下のデバイス情報が表示されます。
1. USBケーブルを本体右側のUSB-Bポートに接続します。
2. USBケーブルのもう一方の端をコンピューターに接続します。
3. 正しいUSBポート名を選択してください。誤ったポートを選択すると接続に失敗します。複数のポートを試す必要がある場合があります。接続に成功すると、コンソールタブに以下の情報が表示されます。
原点復帰テスト
コンピューターと本体の接続に成功すると、本体は自動的に原点復帰を開始します。原点復帰しない場合は、ホームボタンをクリックして原点復帰機能が正常に動作するか確認してください。
操作を開始
1. 素材を本体内部に配置します
2. フォーカス調整
- "停止" ボタンをクリックして "レーザー" パネルのモーターをリリースします。
注意：LightBurn制御開始後3分以内に本体が自動的にモーターをリリースすることを確認してください。モーターが長時間ロックされたままになると、本体が損傷する可能性があります。 （ "停止" ボタンをクリックして "レーザー" パネルをクリックしてモーターを解放）
画面を制御できない場合は、ケーブルを抜いてオートフォーカスを実行し、その後ケーブルを再接続してください。
3. LightBurnにファイルをインポートする
上部のアイコンをクリックしてファイルをインポートするか、ファイルを作業エリアに直接ドラッグ＆ドロップします。
4. パラメータを設定する
パターン またはレイヤーをクリックし、右下の Cuts/Layers タブ。
5. "オーバースキャン"効果を有効にする
- レイヤーが "塗りつぶし、塗りつぶし+ライン、画像、またはオフセット塗りつぶし" モードに設定されている場合は、 "オーバースキャン" 機能を有効にすることをお勧めします。
- レイヤーをダブルクリックして 「カット設定エディタ」にアクセスします。オーバースキャン効果を有効にし、パーセンテージを入力します。
注意：
- パラメータ設定は速度や素材によって異なります。本記事下部の「素材パラメータの推奨設定」を参照してください。
- モーターのロックを解除した後、レーザーヘッドを移動させた場合は、ジョブを送信する前に必ず「ホーム」を押して位置をリセットしてください。リセットしない場合、衝突の危険があります。
6. 開始位置を設定する
選択 「絶対座標」 をドロップダウンリストで 「開始位置」 をクリックします。 レーザー タブ。
注意：「絶対座標」の操作は Beam Studioと非常に似ているため、Beam Studioの使用経験があるユーザーに強く推奨します。
絶対座標
表示されているメイン編集ウィンドウは、マシンの作業エリアを表しています。このエリアに配置したオブジェクトは、マシン上の対応する位置で加工されます。
7. レーザーパネルで「ホーム」をクリックします。
モーターのロックを解除した後、レーザーヘッドを移動させた場合は、ジョブを送信する前に必ず「ホーム」を押して位置をリセットしてください。リセットしない場合、衝突の危険があります。
8. プレビューしたいパターンを選択し、 「フレーム」 をクリックして、パターンが期待する位置に彫刻されるかどうかを確認します。
9. ドアを閉める
10. ホームをクリックしてジョブを送信する
画像を選択し、 「スタート」 をクリックします。 レーザー タブをクリックしてジョブを送信します。
注意： プロジェクト実行中にケーブルを取り外すと、動作が停止します。ジョブ実行中はケーブルがしっかりと接続されていることを確認してください。
11. 彫刻結果
注意：彫刻結果がぼやけている、不鮮明、または色が薄い場合は、レーザーヘッドのフォーカスが正確に合っているか確認してください。
絶対座標以外にも、マシンの作業エリア内でパターンをどのように配置するかをLightBurnに指示するオプションがあります。
現在位置
ジョブはレーザーヘッドの現在位置を基準にカット/彫刻を行います。
ジョブ原点
設定 「ジョブ原点」 を設定することで、レーザーに対してジョブをどのように配置するかをLightBurnに指示します。
（メイン編集ウィンドウに表示される緑色の「ジョブ原点」インジケーターは、設定を変更すると移動します。）
