⚠︎ 開始する前に、Beam StudioとHEXA RFファームウェアが最新バージョンに更新されていることを確認してください。
説明
この記事では、広角カメラキャリブレーションの実行手順について説明します。
カメラキャリブレーションが必要な場合
1. 広角カメラ機能を初めて使用する場合
2. 機器を移動した場合
3. カメラプレビューと実際の彫刻位置にずれがある場合
注意事項：
広角カメラプレビュー機能を初めて使用する前に、キャリブレーションが必要です。
ステップ1 - ソフトウェアとファームウェアのバージョン確認
必要なソフトウェアバージョン： Beam Studio 2.6.2 以上
必要なファームウェアバージョン：6.2.2以上
ステップ2 - 材料の準備
準備する材料：
A4サイズの白い紙4枚、または同じサイズの明るい色の木板

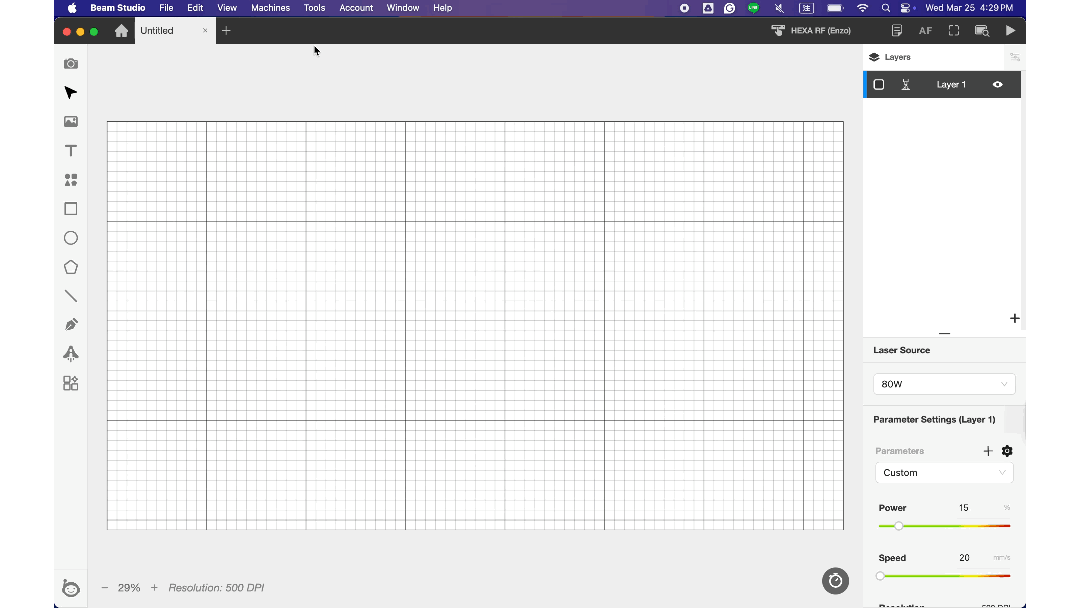

ステップ3 - 広角カメラキャリブレーションの開始
新規プロジェクトを作成し、キャリブレーションする機器名を選択して、「キャリブレート」→「カメラキャリブレーション（広角カメラ）」をクリックします

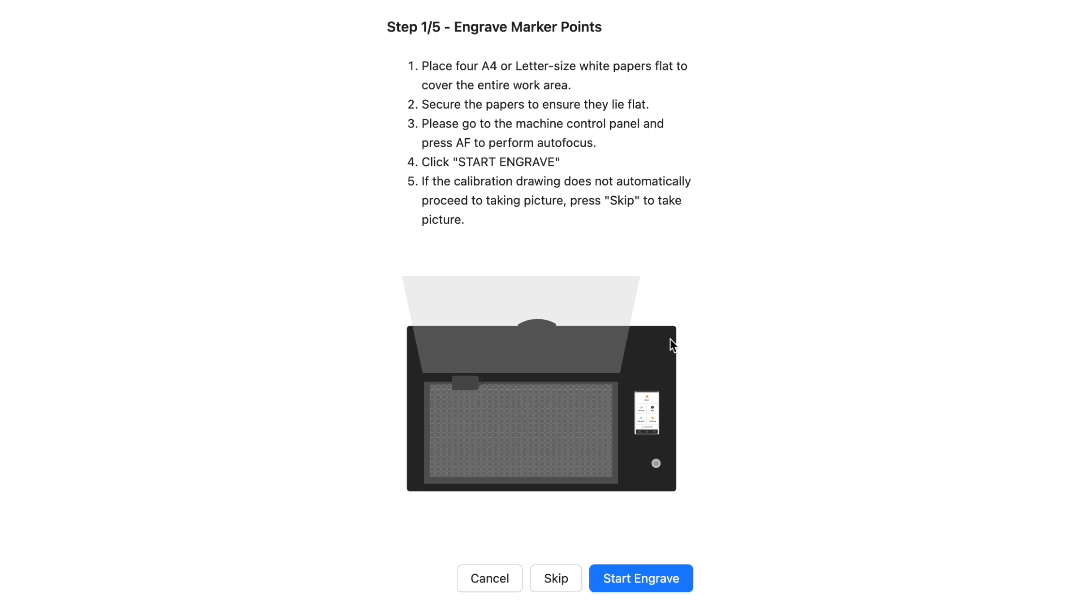

ステップ4 - 紙または材料の配置
A4サイズの白い紙4枚、または同じサイズの明るい色の木板を作業エリアの四隅に配置し、フォーカスを合わせます。
ステップ5 - キャリブレーション画像の彫刻
クリックしてキャリブレーションパターンの彫刻を開始します
ステップ6 - マーカーの位置合わせ
4枚の紙または材料のそれぞれに4つのマーカーがあり、位置合わせが必要です。操作手順については以下の動画を参照してください。
画像を拡大/縮小し、露出を調整して、赤いマーカーポイントが印刷された8つのポイントと完全に重なるように確認・移動できます
マーカーが以下のように表示され、白い紙の上にない場合は、以下の手順に従って調整してください。
a. 印刷された8点パターンが中央に来るように画像をドラッグし、「写真を撮り直す」をクリックしてください。
b. すべてのマーカーポイントを手動で調整します
以下のマーカーの正しい順序を参照してください：
