#913 異常気流検出

FLUX Support Team
  • 更新

考えられる原因：

  1. システム異常（ファームウェアの更新、工場出荷時設定への復元、またはSDカードの再フラッシュを行ってください）。
  2. エアチューブの曲がりまたは損傷。
  3. センサーの透明T字継手（T型フィッティング）の曲がりまたは損傷。
  4. メインボードの故障。
  5. エアポンプアダプターボードの故障。
  6. エアポンプの出力不足。
  7. エアポンプの出力過多（可能性は低い）。

ステップ1

  • 機械側面のエアポンプフィルターを交換してください。IMG20250508171210.jpg

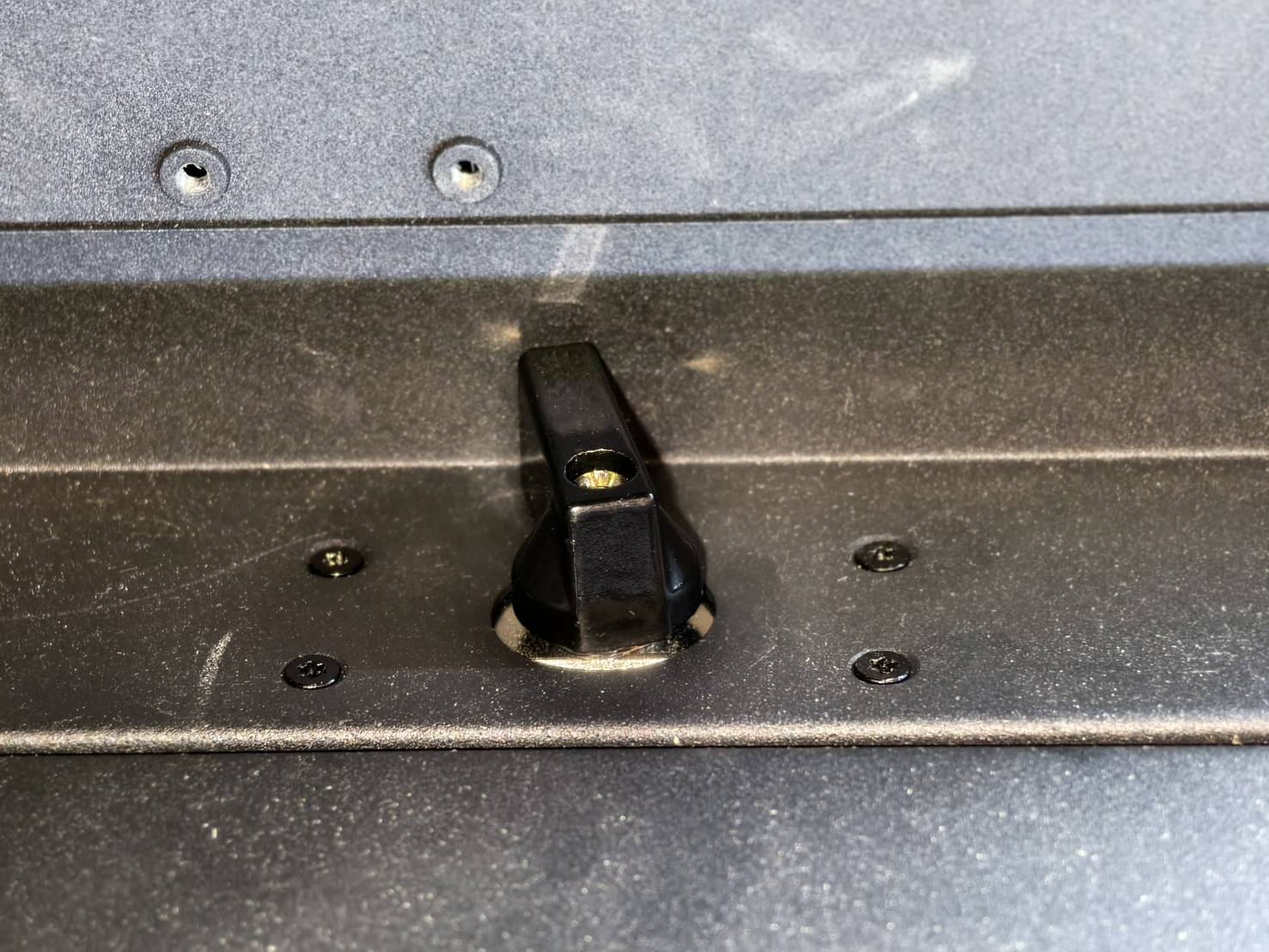

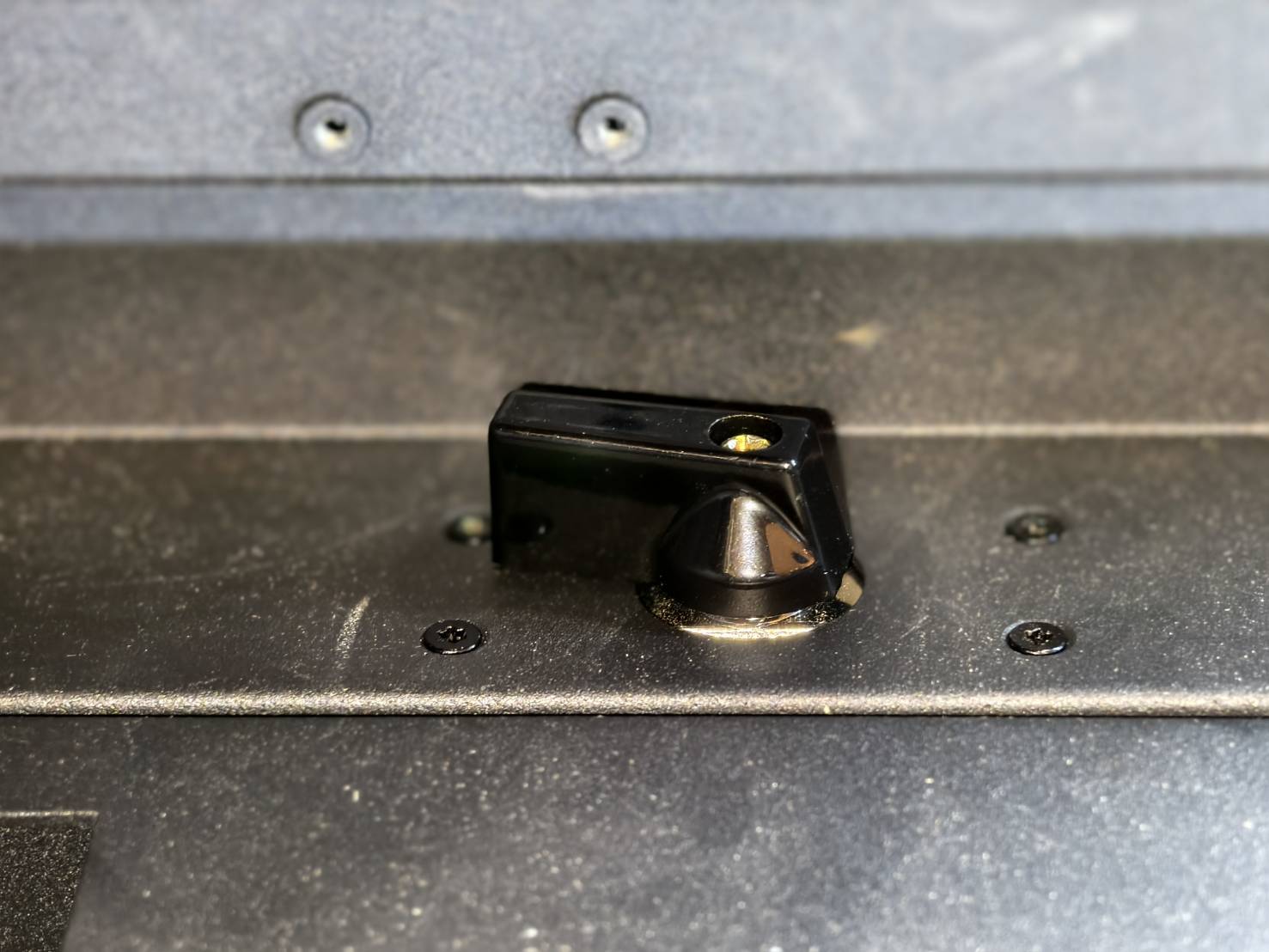

  • エアバルブがOPEN位置にあることを確認してください。

    開

    閉
  • エアフローテストを実行してください。



テスト結果を評価し、次のステップを決定してください：

ステップ2

レーザーヘッドノズルからのエア吹き出しが正常であるか確認してください。

  • 機械パネルで「アクション ➜ エアポンプ」をクリックしてください。
  • レーザーヘッドノズルの下に手またはティッシュペーパーを置いて、エアの吹き出しが正常か確認してください。

テスト結果を評価し、次のステップを決定してください：

ステップ 2.1

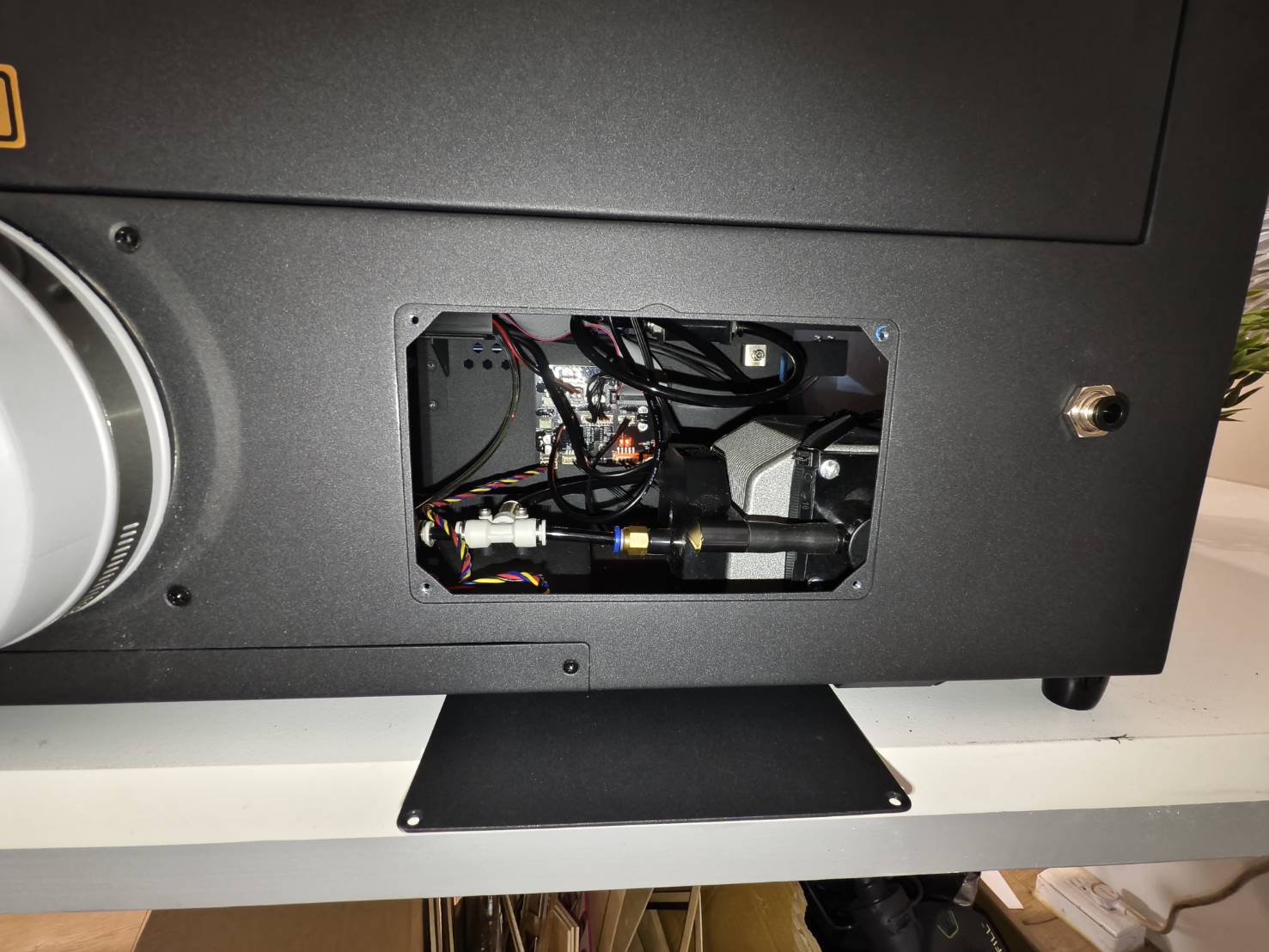

機械の側面カバーを取り外し、配線とT字ジョイントが正しく接続されているか確認してください。

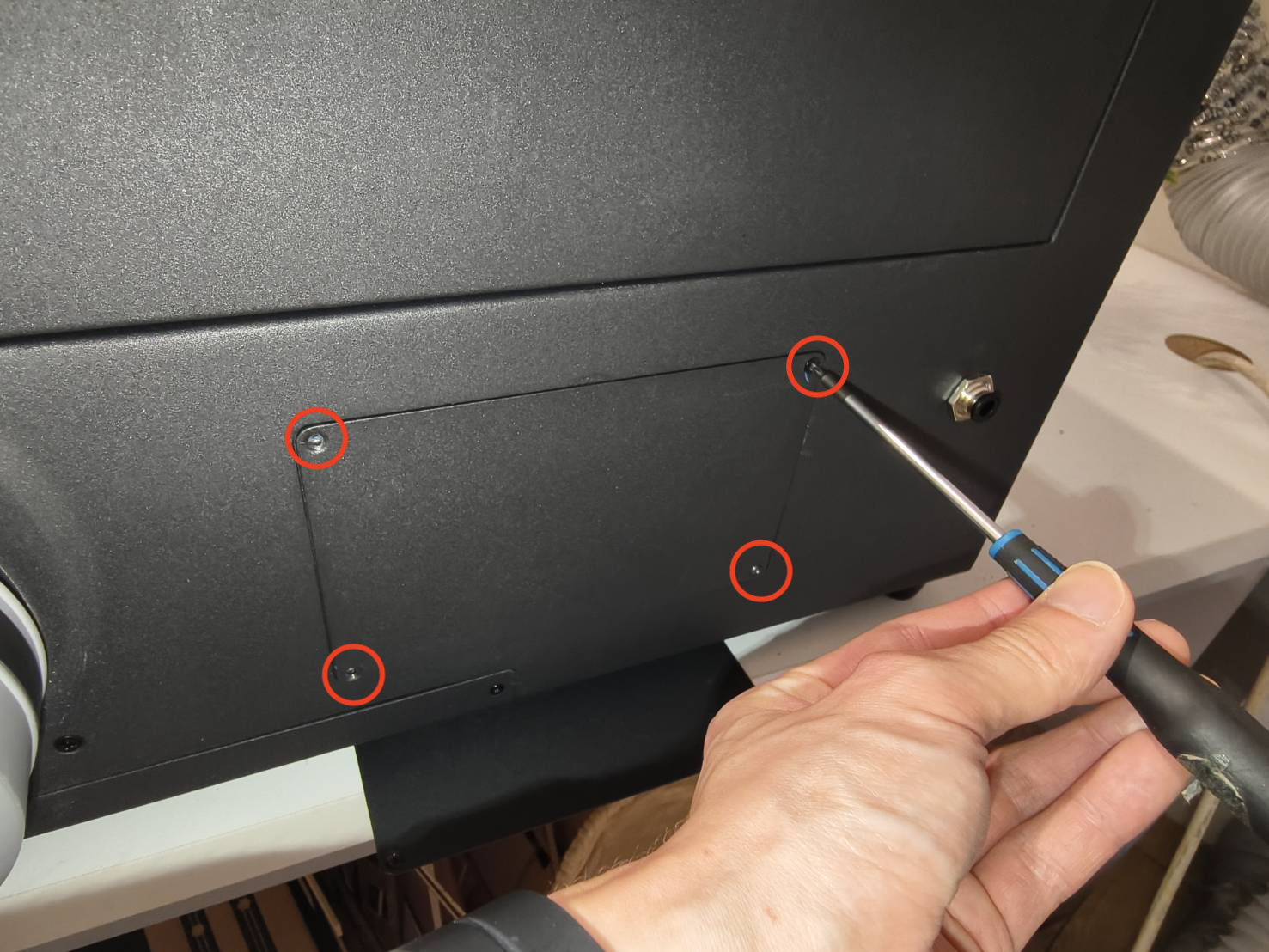

  • 側面のプラスネジを緩めて側面カバーを開けてください。

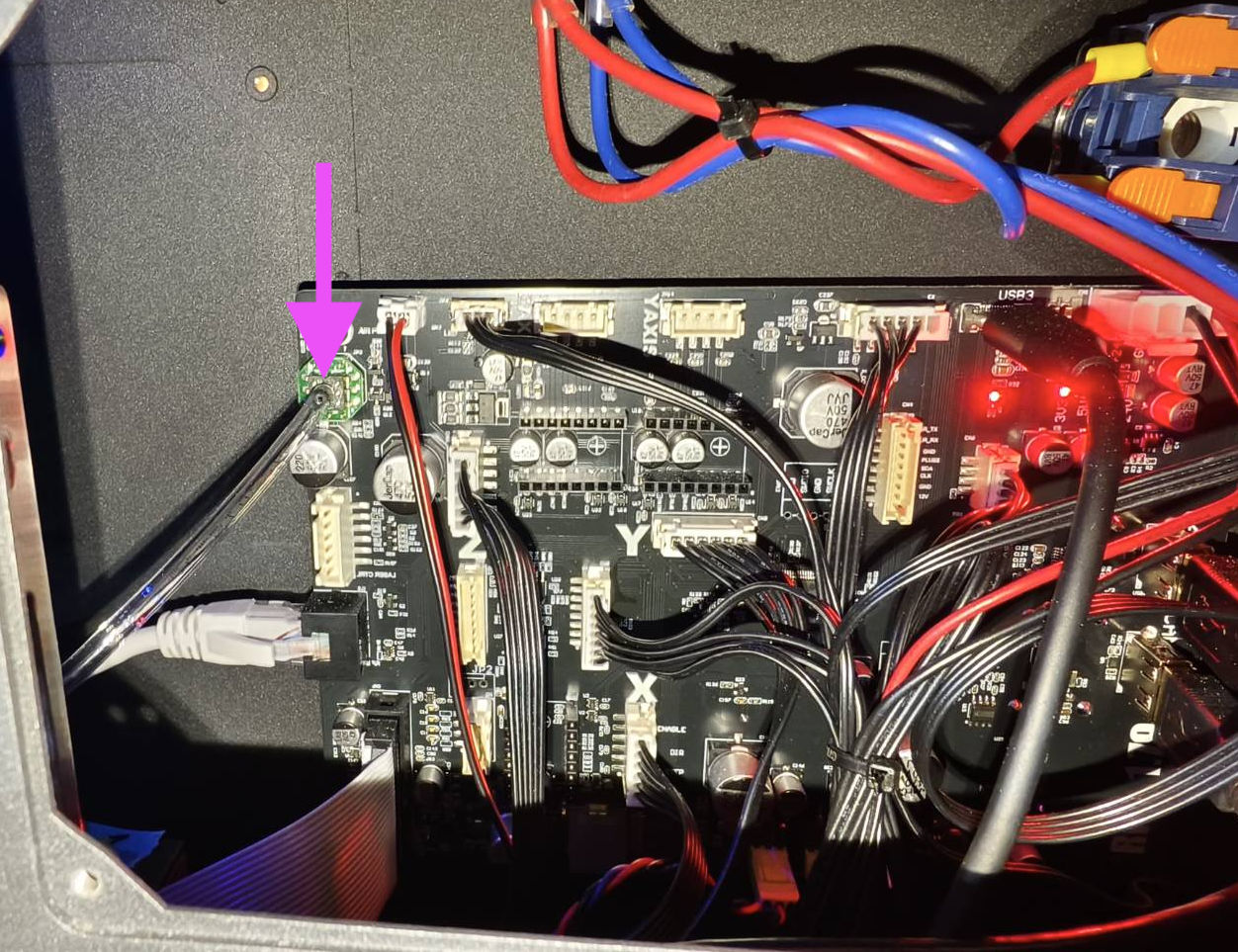

  • メインボード上のエアポンプの配線を確認または再接続してください（まず機械の電源を切ってください）。


  • 背面カバーを分解し、エアチューブの接続が緩んでいたり曲がっていたりしないか確認してください。

  • レーザーヘッドのエアチューブを確認してください。

    ノズルのエアチューブが曲がっています チェーンのエアチューブが曲がっています



  • 機械の電源を入れ、「アクション ➜ エアポンプ」をクリックして、エア吹き出し機能が正常か確認してください。

テスト結果を評価し、次のステップを決定してください：

ステップ 2.2

機械を工場出荷時設定に復元し、レーザーノズルからエアが吹き出すかテストしてください。

（ホーム 機械 次のページ 工場出荷時リセット はい）


テスト結果を評価し、次のステップを決定してください：

ステップ 2.3

ファームウェアを最新バージョンに更新し、レーザーノズルからエアが吹き出すかテストしてください。
4-7 ファームウェア更新




テスト結果を評価し、次のステップを決定してください：

  • いいえ、エアが吹き出していません >> カスタマーサービスにお問い合わせください
    • 考えられる原因：
      1. エアポンプの故障により交換が必要です。
      2. メインボードの故障により交換が必要です。
      3. エアポンプアダプターボードの故障により交換が必要です。

ステップ 2.4

マシンパネルで「エアフロー速度テスト」を有効にし、レーザーヘッドを作業エリアの四隅に移動させて、移動に伴って値が変化するかを確認してください。
テストを有効にする方法：「マシン ➜ ハードウェア設定 ➜ エアフロー速度テスト」をクリック

エアフロー速度テストを有効にする方法



デモンストレーション:



テスト結果を評価し、次のステップを決定してください：

  • 値は正常値と最大値の間で変動しています >> ステップ 5

ステップ 2.5

タスクを実行し、エラーが発生するかを確認してください。

Screenshot 2024-05-31 at 3.16.46 PM.png



テスト結果を評価し、次のステップを決定してください：

  • いいえ、エラーは発生しません >> 問題解決
    • 考えられる原因：
      1. システム障害が発生しました。

ステップ3.1

タスクを実行し、エラーが発生するかを確認してください。

Screenshot 2024-05-31 at 3.16.46 PM.png



テスト結果を評価し、次のステップを決定してください：

  • いいえ、エラーは表示されません >> 機器は正常に動作しています。

ステップ 3.2

センサーの透明T字継手（Tフィッティング）を再接続し、タスクを実行してエラーが継続するか確認してください。

  • サイドカバーを開けて機器内部を点検してください。

  • 透明T字継手（Tフィッティング）を再接続してください。



  • タスクを実行し、エラーが発生するかを確認してください。

    Screenshot 2024-05-31 at 3.16.46 PM.png



テスト結果を評価し、次のステップを決定してください：

  • いいえ、エラーは発生しません >> 問題解決

    • 考えられる原因：
      1. 透明T字継手の接続不良。

ステップ 3.3

機器を工場出荷時設定に復元し、タスクを実行してエラーが発生するか確認してください。

（ホーム 機械 次のページ 工場出荷時リセット はい）



テスト結果を評価し、次のステップを決定してください：

  • いいえ、エラーは発生しません >> 問題解決

    • 考えられる原因：
      1. システム障害。

ステップ 4

透明T字継手（Tフィッティング）を再接続し、エアフロー値を確認してください。

  • サイドカバーを開けて機器内部を点検してください。

  • 透明T字継手を再接続してください。



  • 「エアフロー速度テスト」を有効にし、レーザーヘッドを移動させて値を確認してください。

テスト結果を評価し、次のステップを決定してください：

  • 値は正常値と最大値の間で変動しています >> ステップ 5

ステップ 4.1

エアチューブと透明T字継手に漏れや損傷がないか確認してください。

  • レーザーヘッドのエアチューブを確認してください。

    ノズルのエアチューブが曲がっています チェーンのエアチューブが曲がっています
  • エアチューブコネクタからの漏れを確認してください。必要に応じて再接続してください。


  • エアチューブ経路の残りの部分を確認してください。

    エアチューブレイアウト概要

テスト結果を評価し、次のステップを決定してください：

ステップ 4.2

機器を工場出荷時設定に復元し、エアフロー値が正常に戻るか確認してください。

（ホーム 機械 次のページ 工場出荷時リセット はい）



テスト結果を評価し、次のステップを決定してください：

  • 値が継続的に最小値を下回っています >> カスタマーサービスにお問い合わせください
    • 考えられる原因：
      1. エアポンプの故障により交換が必要です。
      2. メインボードの故障により交換が必要です。
      3. T字継手故障、交換が必要です。
  • 値は正常値と最大値の間で変動しています >> ステップ 5

ステップ 4.3

タスクを実行し、エラーが発生するかを確認してください。

Screenshot 2024-05-31 at 3.16.46 PM.png



テスト結果を評価し、次のステップを決定してください：

  • いいえ、エラーは発生しません >> 問題解決
    • 考えられる原因：
      1. システム障害。
      2. T字継手の接続不良。

ステップ 5

サイドカバーを開けて、黒いエアチューブに折れ曲がりや圧迫がないか確認してください。

  • サイドカバーを開けて機器内部を点検してください。

  • T字継手を確認してください。


  • エアチューブコネクタからの漏れを確認してください。必要に応じて再接続してください。

  • エアチューブ経路の残りの部分を確認してください。

    エアチューブレイアウト概要

テスト結果を評価し、次のステップを決定してください：

  • エアチューブに折れ曲がりが見つかりました >> ステップ 5.1

ステップ 5.1

エアチューブの折れ曲がった部分をまっすぐにして、エアフロー値をテストしてください。
エアチューブを切断しないでください。この手順は力を加えてまっすぐにするためのものです。



テスト結果を評価し、次のステップを決定してください：

  • 値が継続的に最小値を下回っています >> ステップ 4

ステップ 5.2

タスクを実行し、エラーが発生するかを確認してください。

Screenshot 2024-05-31 at 3.16.46 PM.png



テスト結果を評価し、次のステップを決定してください：

  • いいえ、エラーは発生しません >> 問題解決
    • 考えられる原因：
      1. エアチューブは以前曲がっていましたが、正常にまっすぐになり修正されました。

ステップ 5.3

機器を工場出荷時設定に復元し、エラーが再発するか確認してください。

（ホーム 機械 次のページ 工場出荷時リセット はい）



テスト結果を評価し、次のステップを決定してください：

  • いいえ、エラーは発生しません >> 問題解決

    • 考えられる原因：
      1. システム障害。

ステップ 6

機器を工場出荷時設定に復元し、エアフロー値を確認してください。

（ホーム 機械 次のページ 工場出荷時リセット はい）



テスト結果を評価し、次のステップを決定してください：

  • 値が継続的に最小値を下回っています >> ステップ 4
  • 値は正常値と最大値の間で変動しています >> ステップ 6.1

ステップ 6.1

透明なT字ジョイントをメインボードから取り外し、値が減少するか確認してください。






テスト結果を評価し、次のステップを決定してください：

  • 値が減少し、正常範囲以下に留まる >> カスタマーサービスにお問い合わせください
    • エアポンプの故障により交換が必要です。
    • エアチューブがどこかで曲がっており、目視できません。
    • メインボード故障、交換が必要です（低確率）。
    • T字ジョイント故障、交換が必要です（低確率）。

カスタマーサービスにお問い合わせください

*この記事で収集された情報（機器の問題を示す写真や動画など）は、販売代理店またはFLUXテクニカルサポートと共有する必要があります。
