説明:
Z軸の問題の原因は非常に複雑な場合があります。オートフォーカス機能の故障、プラットフォームが完全に動作しない、プラットフォームが原点復帰できない、または上部に到達できないなど、さまざまな関連症状があります。Z軸の問題をトラブルシューティングするには、以下の手順を参照してください。
お使いの機器の問題が焦点距離の不正確さである場合は、こちらの article を参照して、焦点距離の調整方法をご確認ください。
考えられる原因
|
ステップA1
レーザーノズルが表面に触れない状態でオートフォーカステストを実行してください。

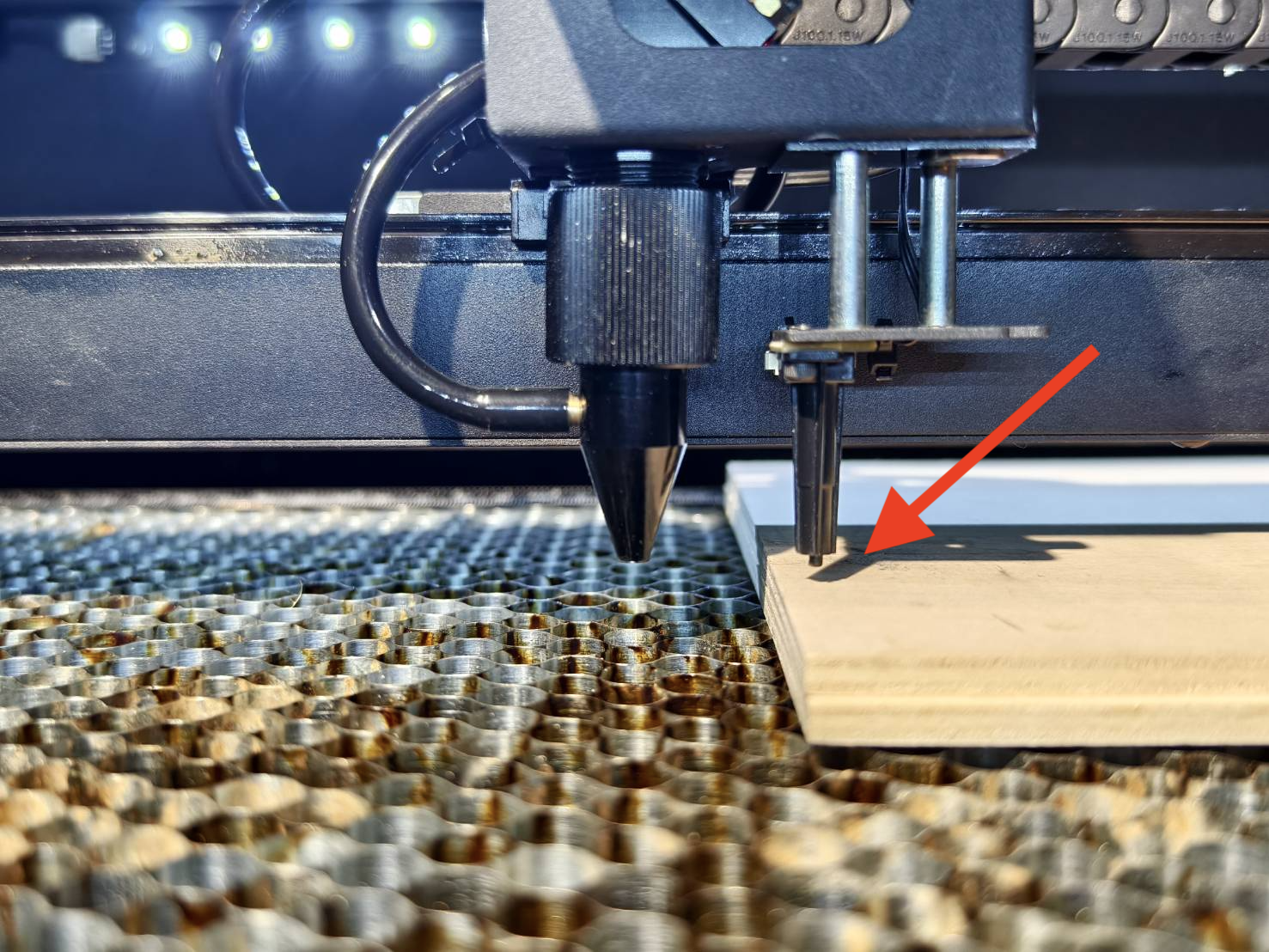

素材をハニカムプラットフォームに置き、フォーカシング中にフォーカスプローブのみが素材に触れるようにレーザーヘッドを素材の上に移動させます。
テスト結果を確認し、次の操作を行ってください:
|
|
ステップA1.1

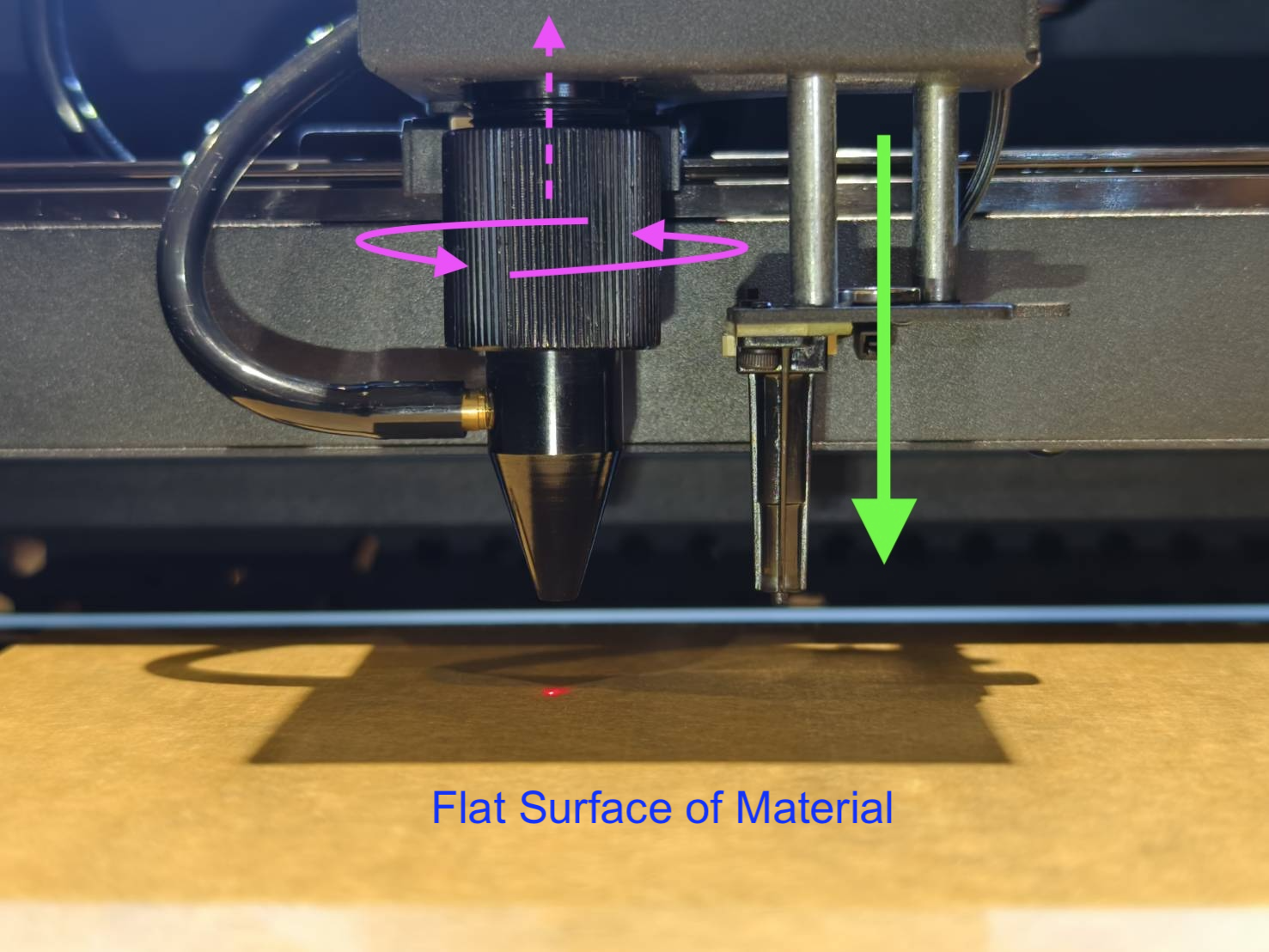

- プローブが最下点まで下降し、プローブの長さがノズルを超えていることを確認してください。
- ノズルがしっかりと締められていることを確認してください。一度締めると、フォーカシング中にフォーカスプローブと干渉しないようにノズルが上方に移動します。
- ノズル先端とプローブの長さは非常に似ているため、ノズル先端が先に接触しないよう、材料が十分に平らであることを確認してください。
- 上記の点を確認後、オートフォーカスを再度実行してください。
テスト結果を確認し、次の操作を行ってください:
|
|
ステップA1.2
以下の動画を参照して、プローブより先にノズル先端が材料表面に接触する同様の状況が発生しているか確認してください。
テスト結果を確認し、次の操作を行ってください:
|
|
ステップA2

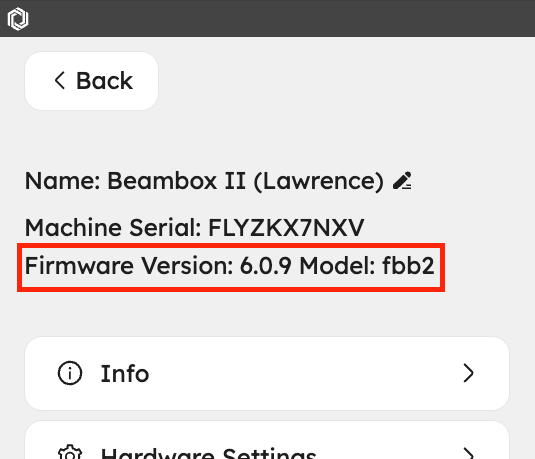

ファームウェアを最新バージョンに更新または再更新して、問題が解決するか確認してください。
手順については、リンクをご参照ください。
4-7 ファームウェア更新
テスト結果を確認し、次の操作を行ってください:
|
|
ステップ A3
ハニカムプラットフォームとブラケットを取り外してください。

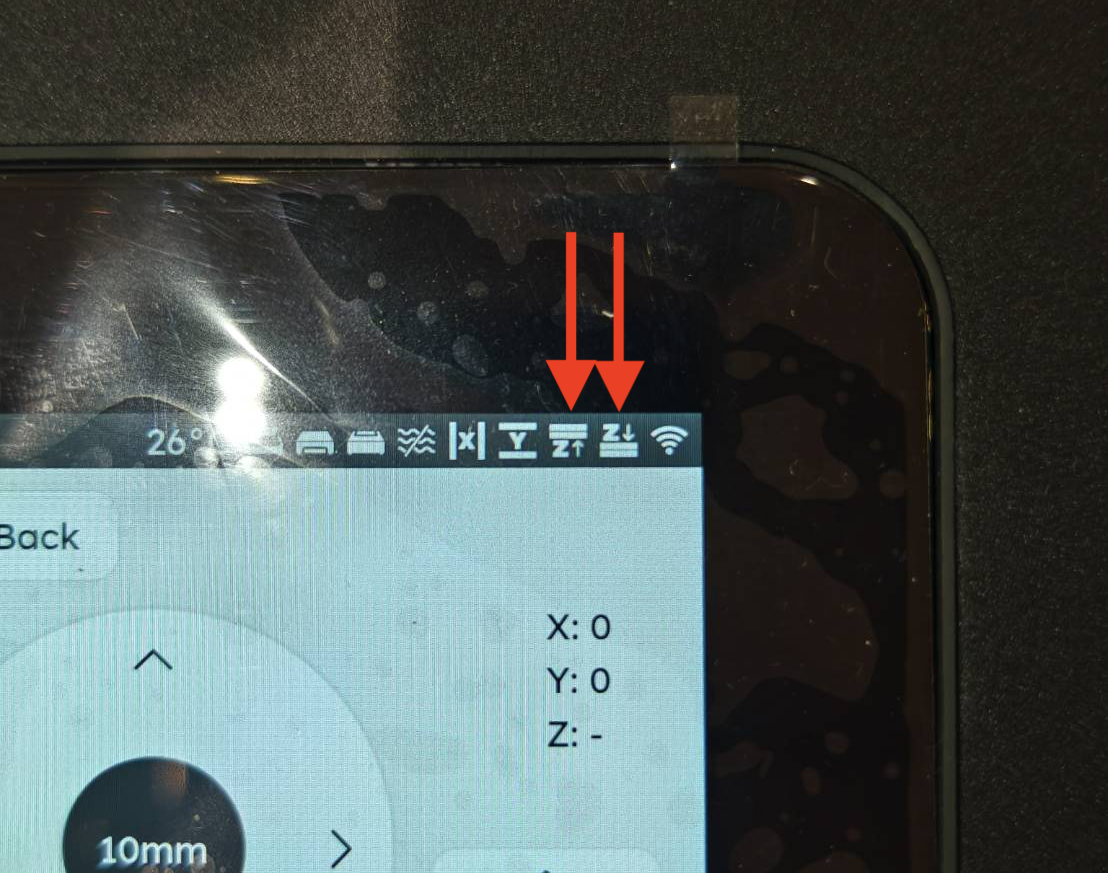

コントロールパネルの「メンテナンス」オプションに移動し、2つのZ軸リミットスイッチを押して、アイコンが変化するか確認してください。
コントロールパネルの上下のZ軸リミットアイコンは正常に機能していますか?
テスト結果を確認し、次の操作を行ってください:
ステップ A4
Z軸リミットスイッチケーブルをメインボードから取り外し、コントロールパネルのアイコンを確認してください。両方のアイコンがOFF状態になっていますか?

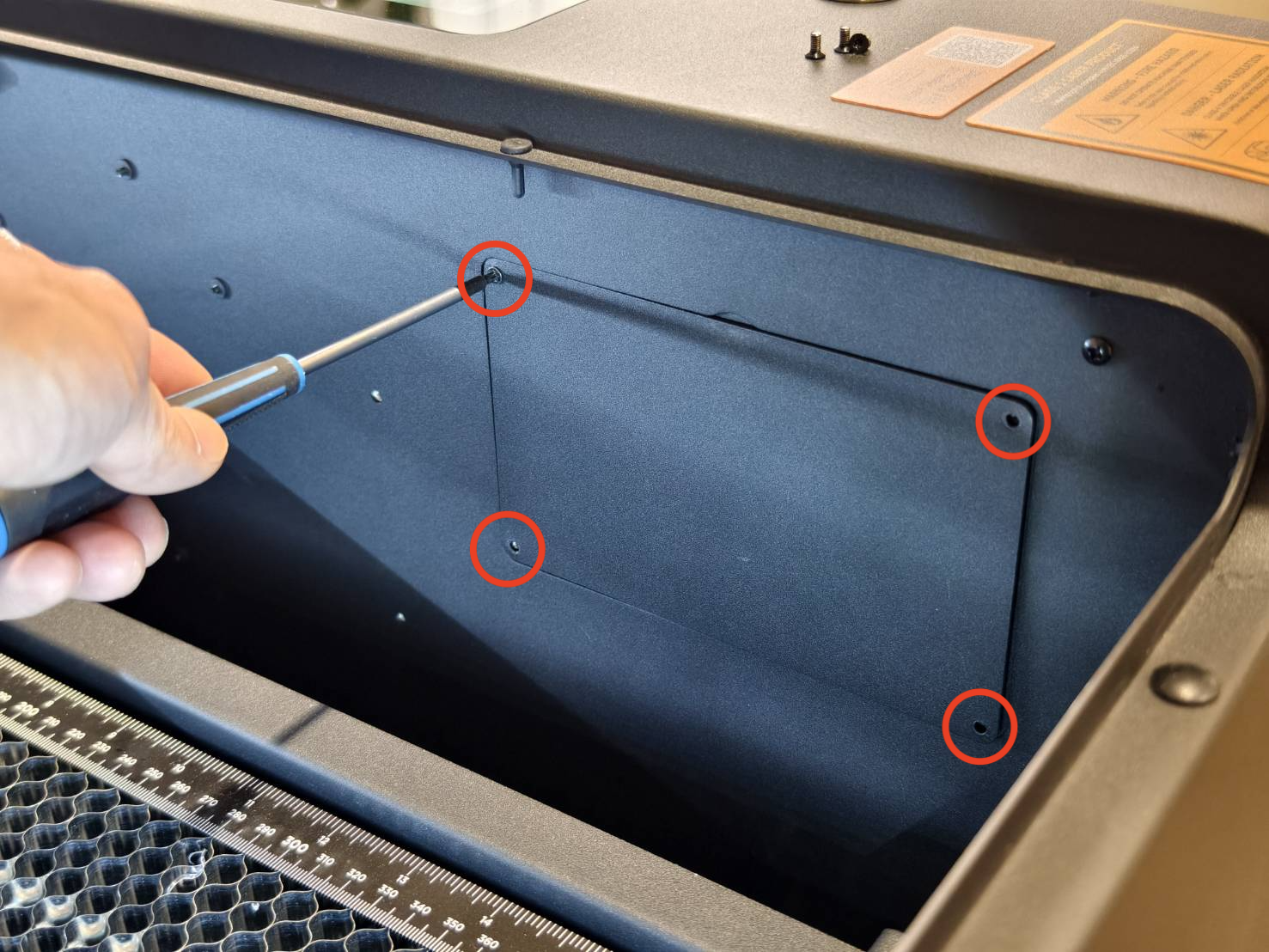

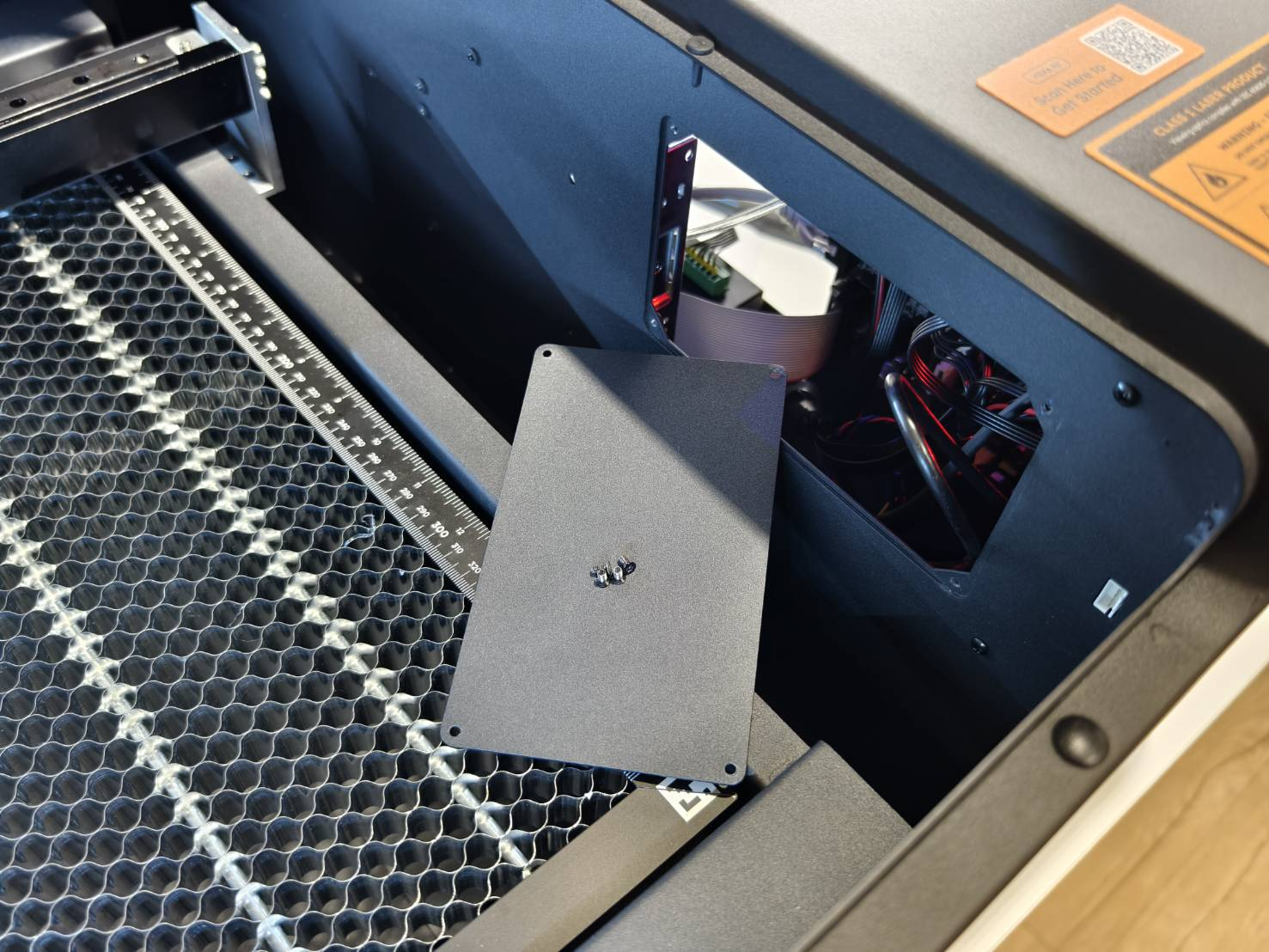

- 機器の電源を切ってください。サイドカバーを開けて機器内部を確認してください。

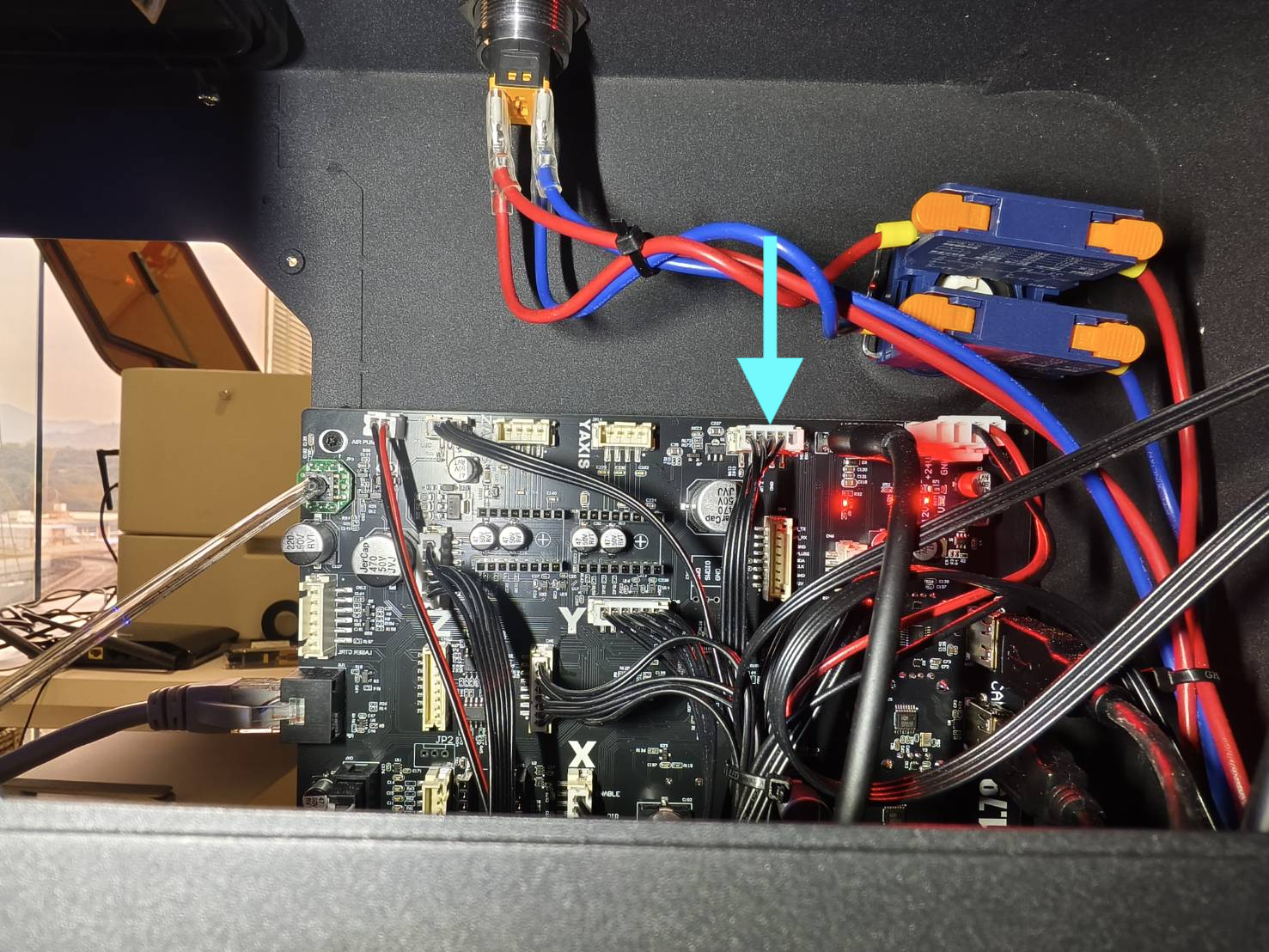

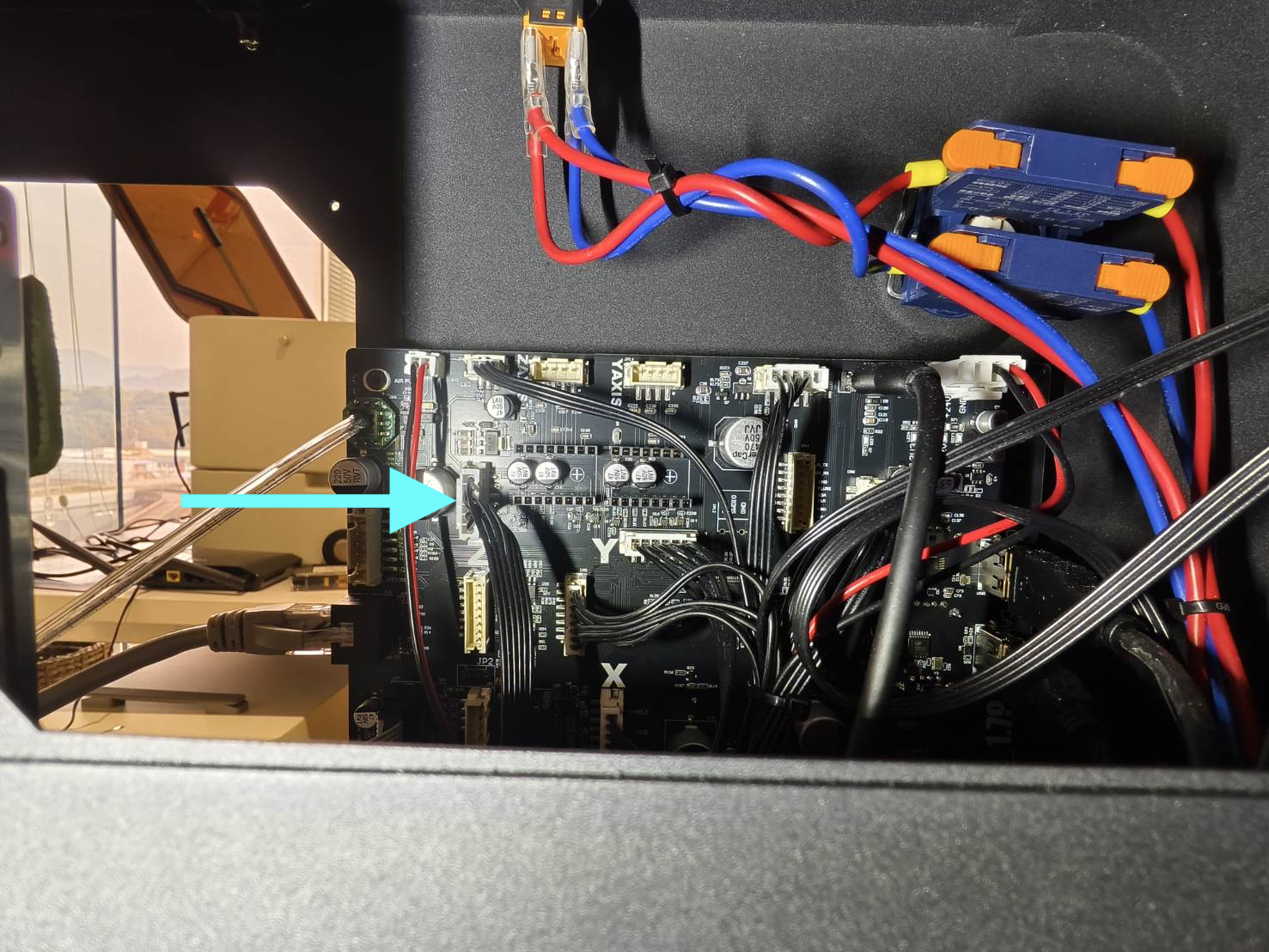

- Z軸リミットスイッチのリボンケーブルを取り外してください。
(お使いのPCBボードが写真と異なる場合は、 図面 .)
- 機器の電源を入れてアイコンを確認してください。両方のアイコンがOFF状態になっていますか?
テスト結果を確認し、次の操作を行ってください:
|
|
ステップ B1
ハニカムプラットフォームを再取り付けしてください。
作業プラットフォームがZ軸の上下両方のリミットスイッチを作動させることができるか確認してください。
作業プラットフォームを下げてから最上部まで上げ、Z軸リミットスイッチが作動するか確認してください。
| 正常例 - 作動状態 |
|
異常例 - 非作動状態 (HEXAでの実演) |
テスト結果を確認し、次の操作を行ってください:
|
|
|
|
ステップ B2
作業プラットフォームを手動で上下に動かし、自由に移動するか確認してください。
テスト結果を確認し、次の操作を行ってください:
ステップ B2.1
4本のリードスクリューに潤滑剤を塗布して、プラットフォームが手動およびコントロールパネルから移動できるか確認してください。
関連記事を参照してください。
テスト結果を確認し、次の操作を行ってください:
|
|
|
ステップ B3
Z軸モーターケーブルを抜き差ししてください。その後、コントロールパネルを使用してプラットフォームを上下させてみてください。
(お使いのPCBボードが写真と異なる場合は、 図面 .)
- 機器の電源を切ってください。サイドカバーを開けて機器内部を確認してください。

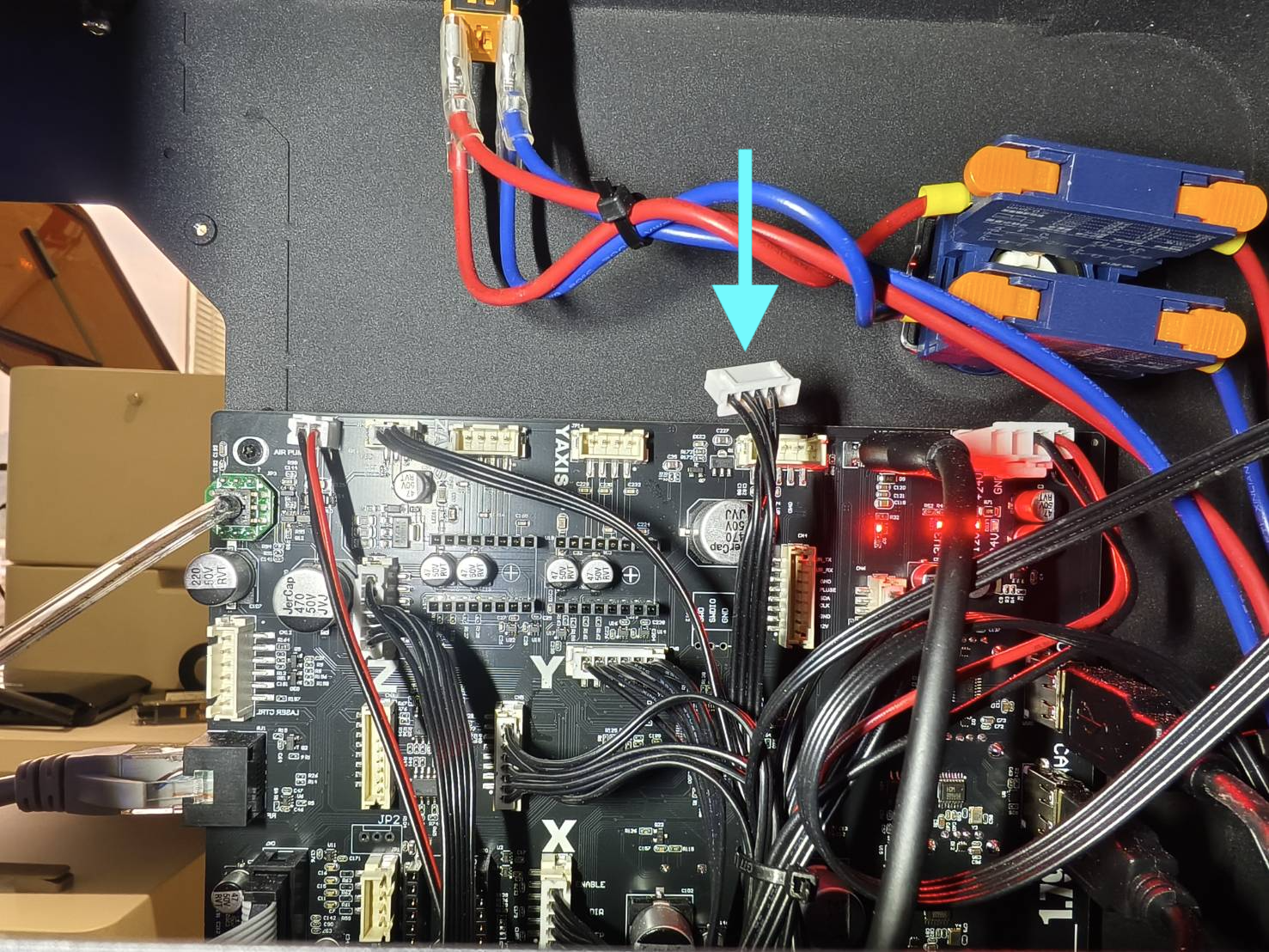

- Z軸モーターケーブルを抜き差ししてください。
テスト結果を確認し、次の操作を行ってください:
|
|
ステップC1

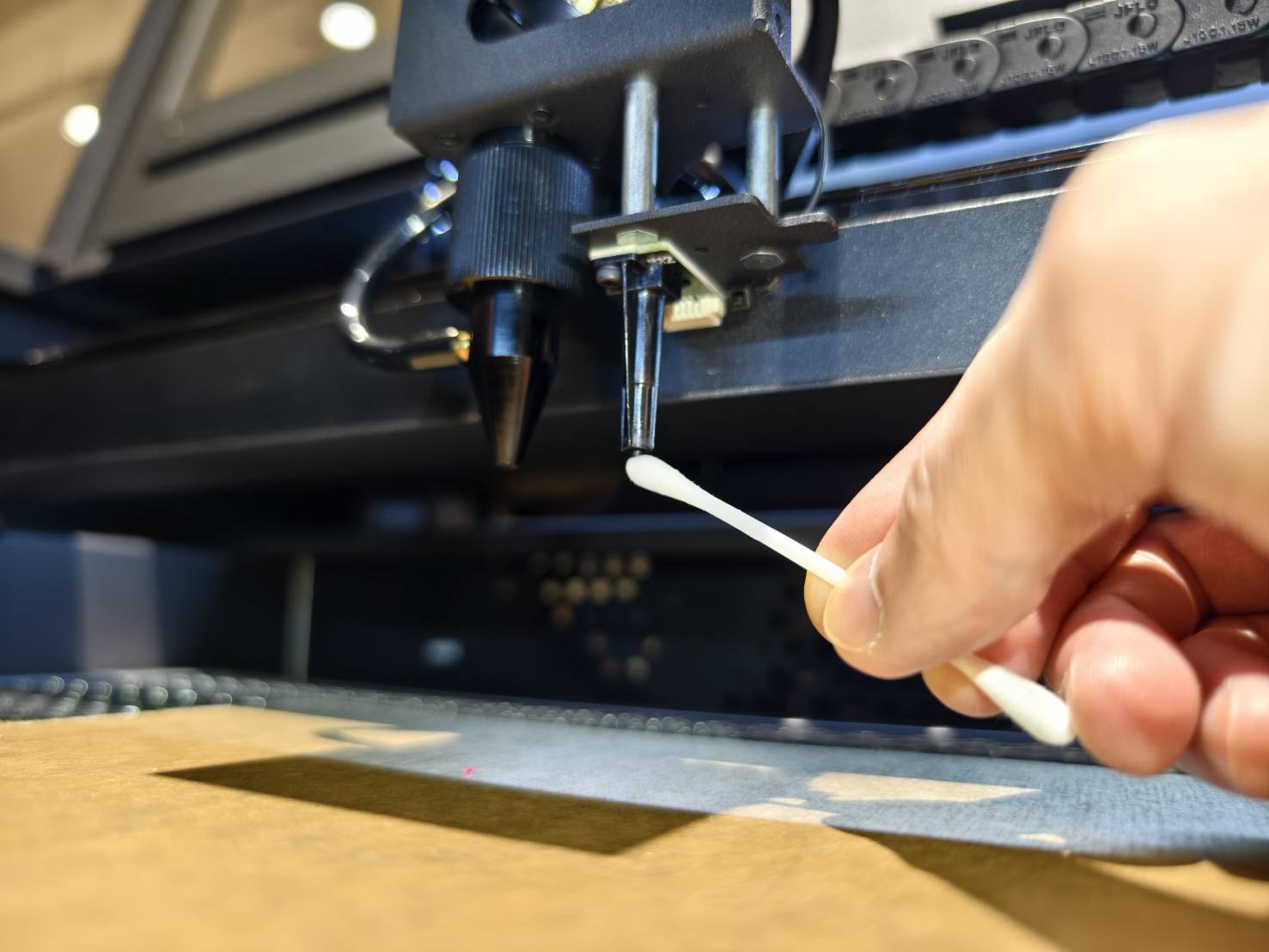

- アルコールを含ませた綿棒でオートフォーカスモジュールのプローブを清拭してください。
- プラットフォームが上下に移動できるか確認してください。
テスト結果を確認し、次の操作を行ってください:
ステップ C2
- 機器の電源を切ってください。サイドカバーを開けて機器内部を確認してください。
-

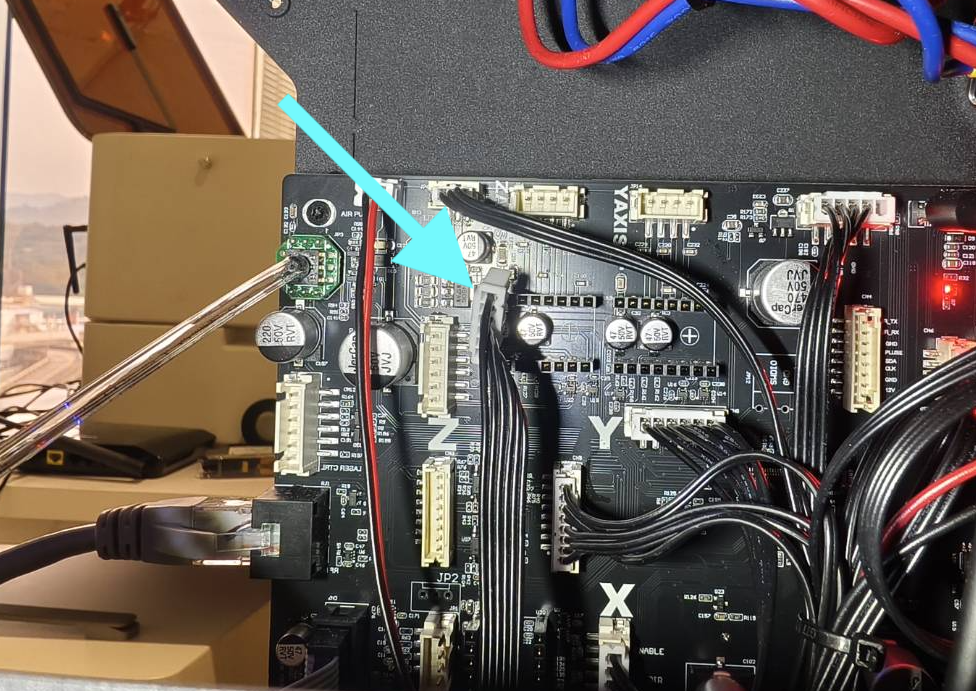

グレーのリボンケーブルを取り外し、プラットフォームが昇降できるかテストしてください。
テスト結果を確認し、次の操作を行ってください:
ステップ C3
-
電源を切り、グレーのリボンケーブルを再接続してください。

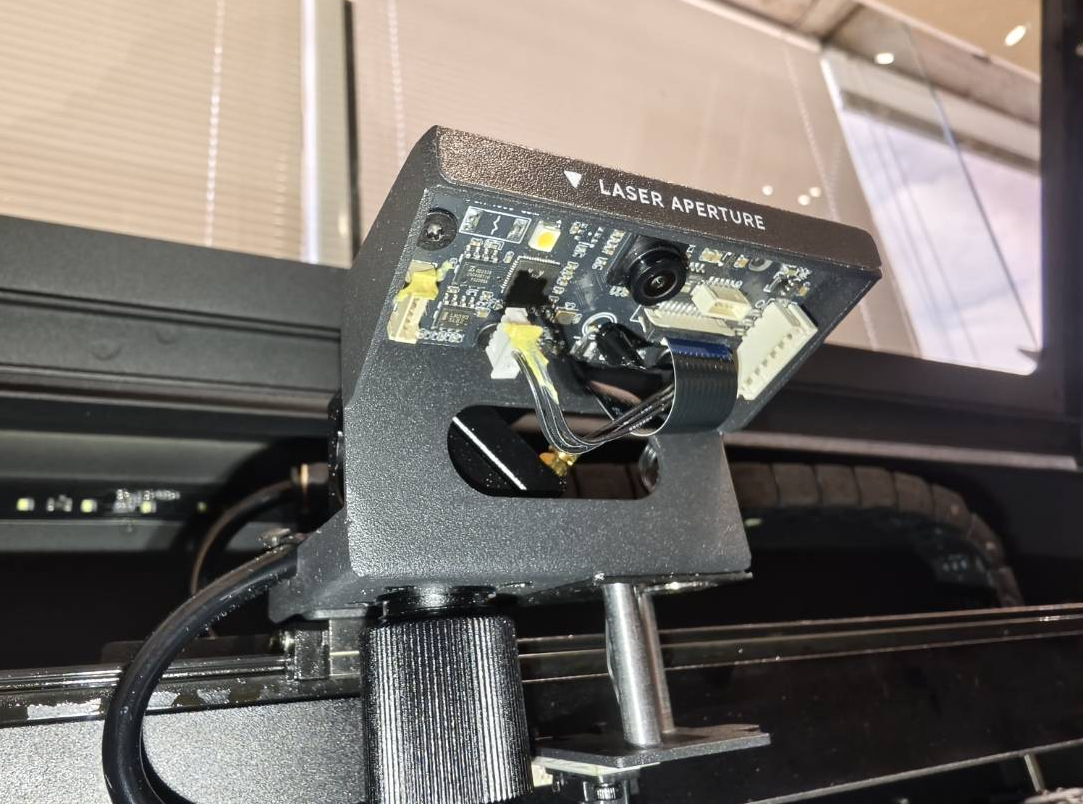

- レーザーヘッドの回路基板からケーブルを取り外してください。
- プラットフォームが上下に移動できるか確認してください。
テスト結果を確認し、次の操作を行ってください:
ステップ C4
- レーザーヘッドのケーブルを再接続してください。

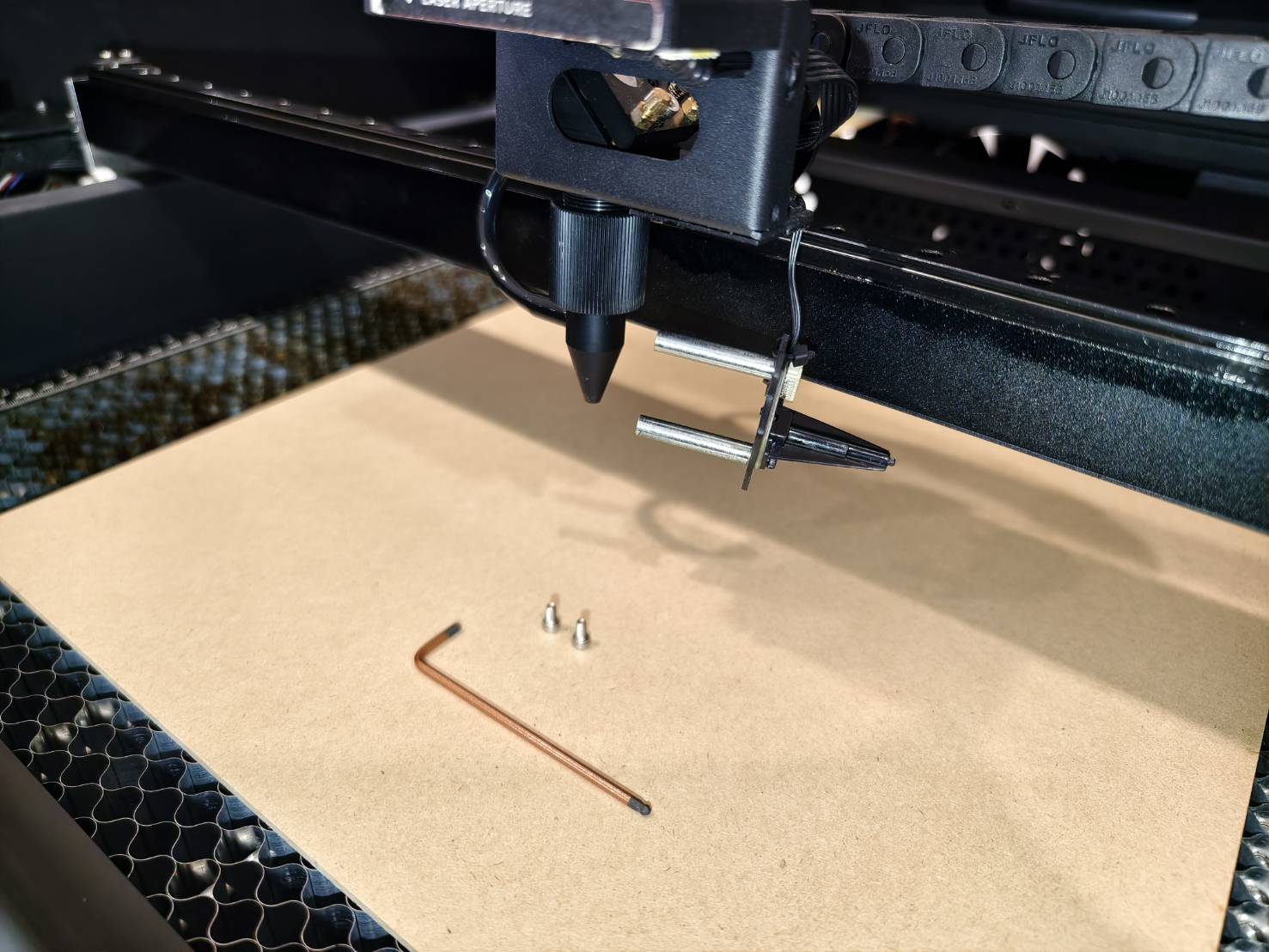

- オートフォーカスプローブとカバーの分解ガイドを参照してください。
ステップ1、ステップ2、ステップ6のみをお読みください(このステップには2.5mmと2.0mmの六角レンチが必要です)。
[Beambox II - オートフォーカスプローブとケーブルの交換]

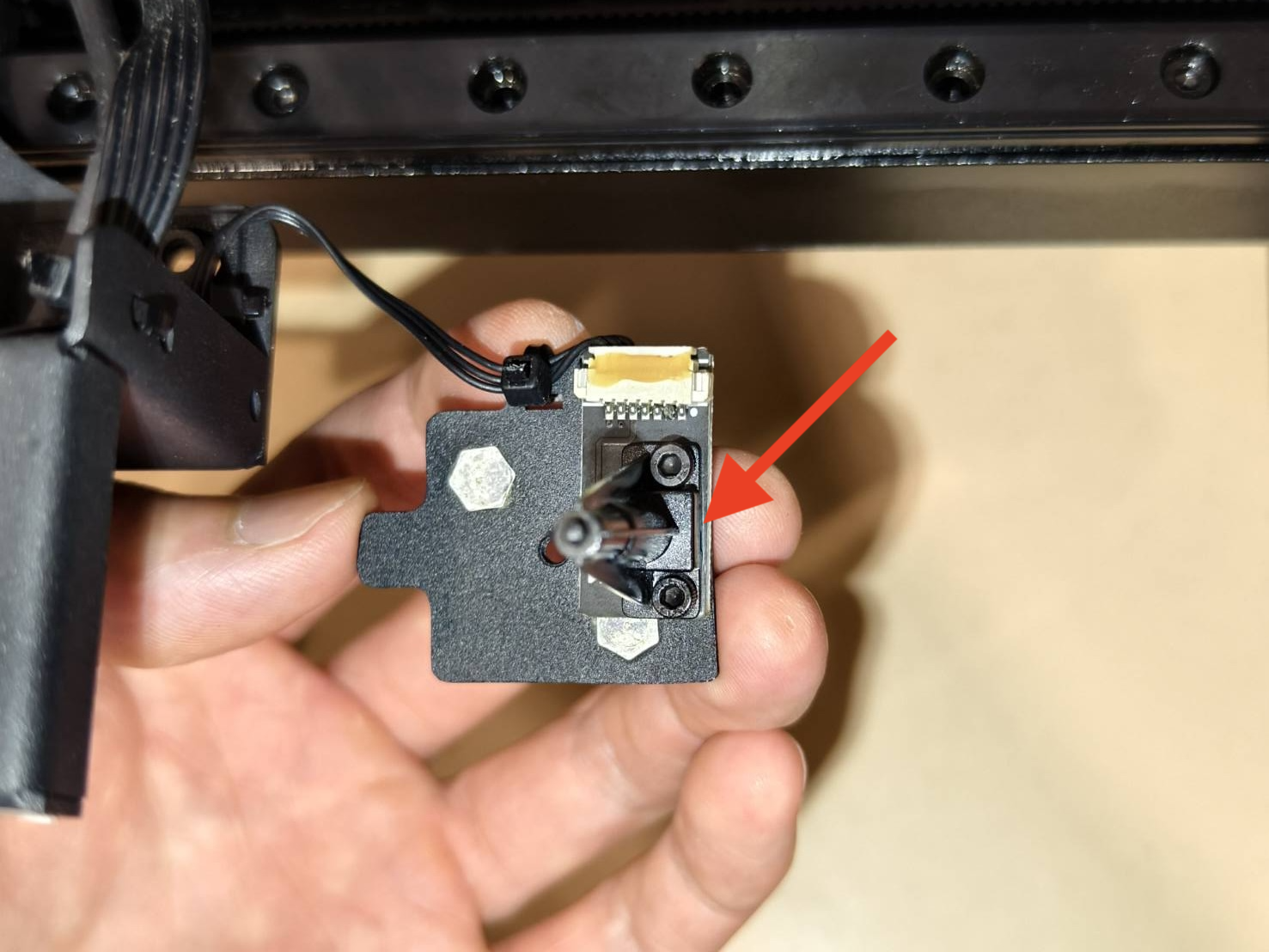

- 動画に示すようにオートフォーカス基板のスイッチがスムーズに押せるか確認してください。
テスト結果を確認し、次の操作を行ってください:
ステップ C5
- オートフォーカス基板カバーとプローブの再取り付けガイドを参照し、プローブが上方向に押せることを確認してください。ステップ7とステップ8のみをお読みください。
[Beambox II - オートフォーカスプローブとケーブルの交換]
- オートフォーカスアセンブリを元の位置に取り付けて、プラットフォームが上下に移動できるか確認してください。
テスト結果を確認し、次の操作を行ってください:
|
|
ステップ C6
- オートフォーカスアセンブリの再取り付けガイドを参照してください。
ステップ11とステップ12のみをお読みください。
[Beambox II - オートフォーカスプローブとケーブルの交換]
- プラットフォームが上下に移動できるか確認してください。
テスト結果を確認し、次の操作を行ってください:
ステップC7
以下のケーブルを再接続してください。
-

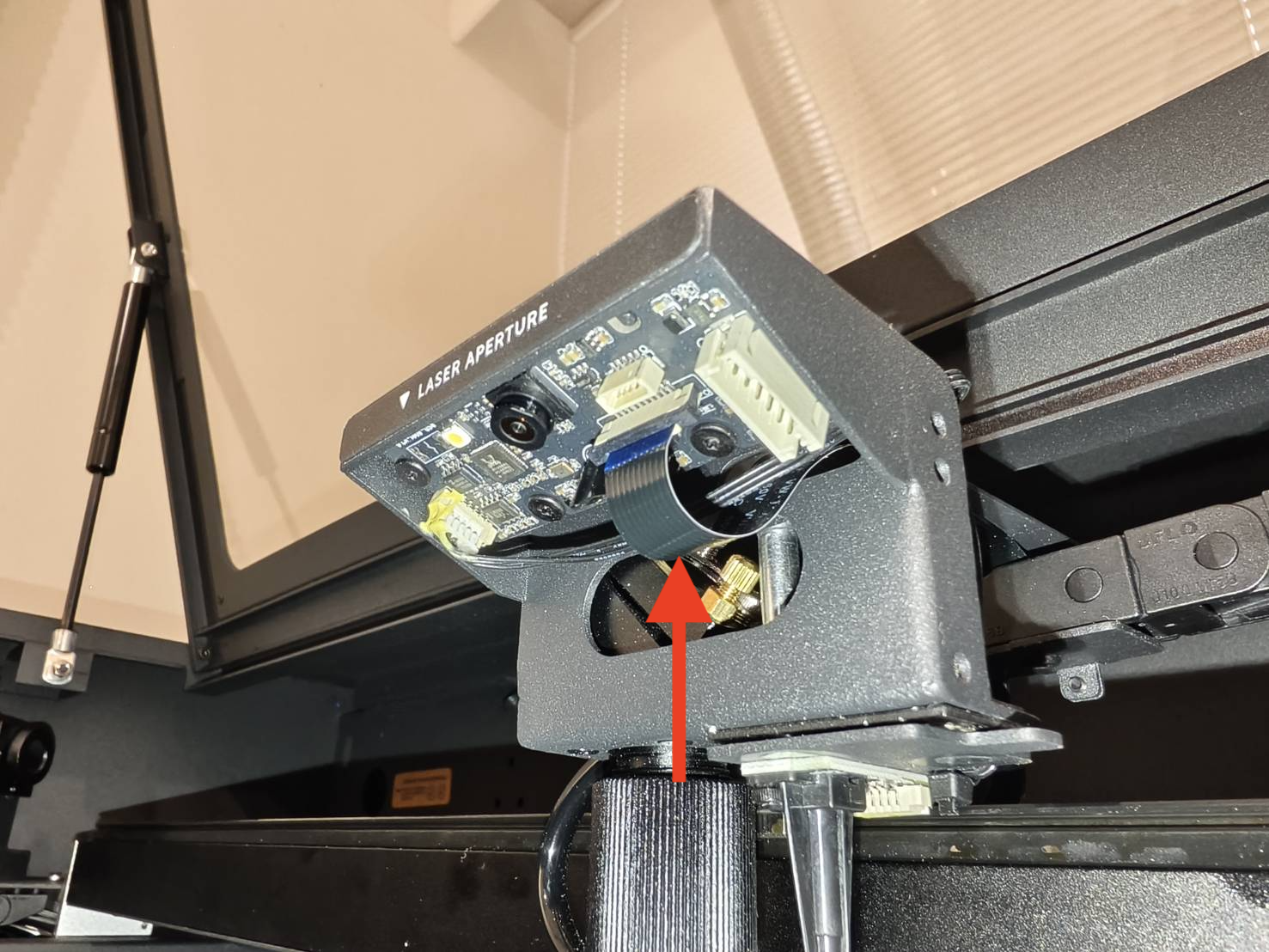

レーザーヘッドに移動し、黒いフラットリボンケーブルを再接続してください。

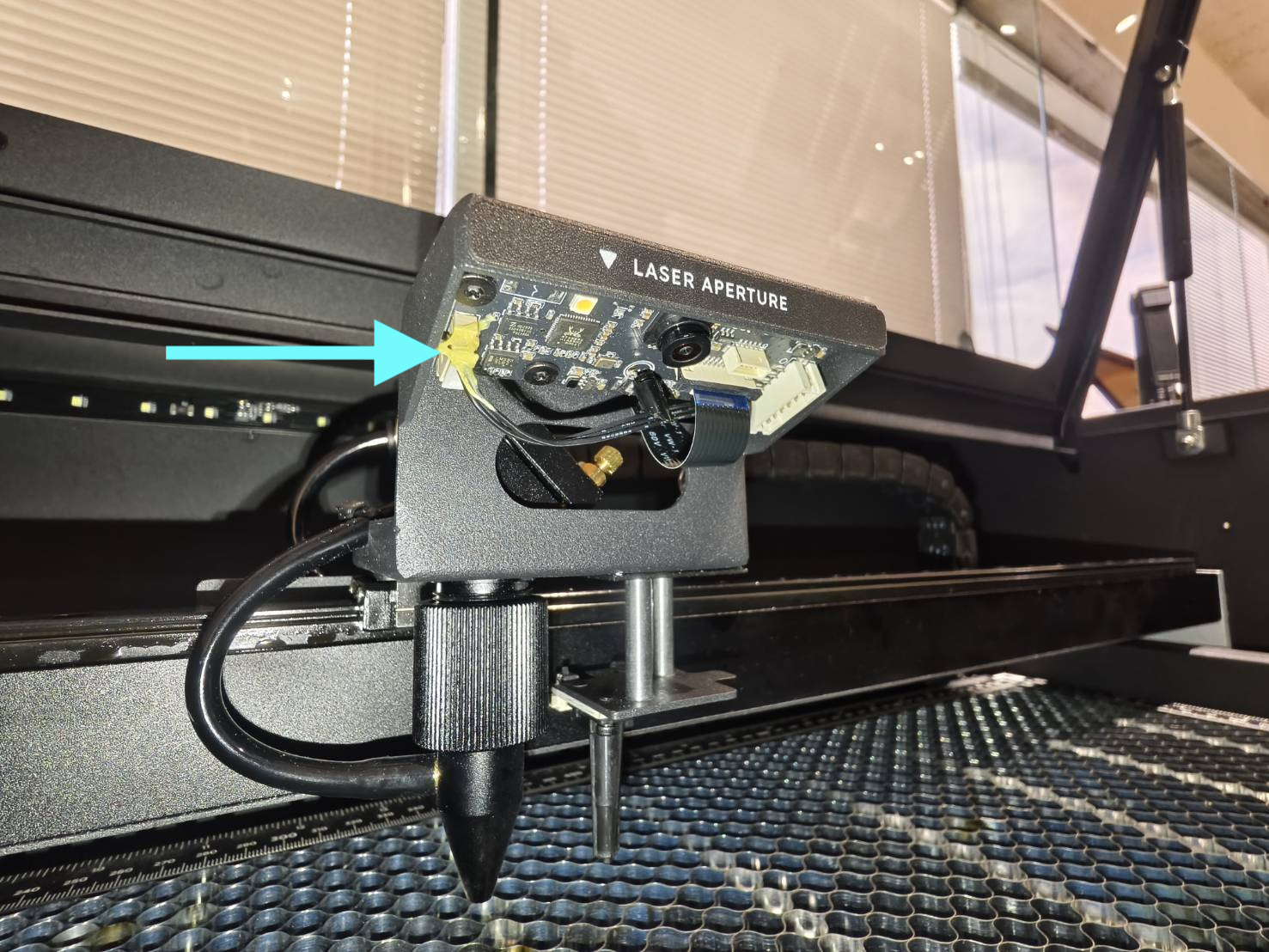

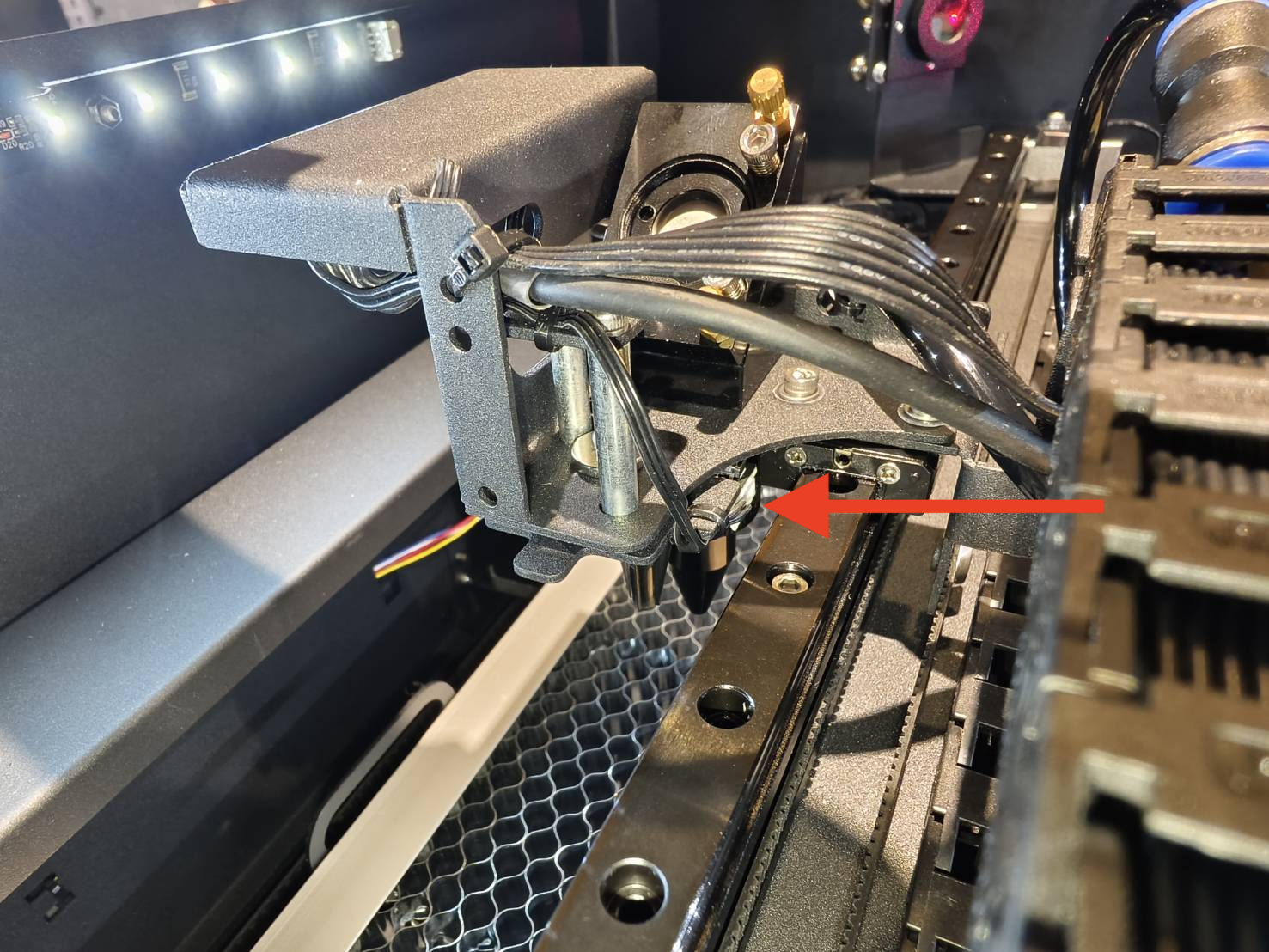

- レーザーヘッド背面のオートフォーカスモジュールの3ピンケーブル。
(引き抜きにくい場合は、接続が緩んでいないことを確認してください。)
- これを完了したら、プラットフォームが上下に動くか確認してください。
テスト結果を確認し、次の操作を行ってください:
|
|
ステップ C8
-
グレーのリボンケーブルが再接続されていることを確認してください。
-
作業プラットフォームに材料を置き、オートフォーカスを実行してください。
テスト結果を確認し、次の操作を行ってください:
|
|
サポートに連絡
- 以下のリンクの手順に従って、お住まいの地域の販売代理店またはFLUXサポートチームに問題を正しく報告してください。 [カスタマーサービスに連絡]
※本記事で収集された機器の問題を示す写真や動画などの情報は、販売代理店またはFLUXサポートチームと共有する必要があります。
