beamo - オープンボトムキット

オープンボトム彫刻には高度な操作技術が必要です。

本キットは特定の地域でのみご利用いただけます。

ご使用前に機器の操作に十分慣れることを強くお勧めします。オープンカバー彫刻にはWi-Fi接続が必要です。スプライシング彫刻を行う場合は、専用の無線ルーター(Wi-Fi AP)を用意すると、より便利にご利用いただけます。

安全上のご注意

1. 失明の危険を避けるため、作業エリア内の全員がレーザー保護メガネを着用してください。
2. 身体のいかなる部分も作業エリアに露出させないでください。
3. 未成年者が保護者の監督なしで機器を使用することは禁止されています。
4. レーザー動作中は機器を移動させないでください。
5. 下方向以外での彫刻は行わないでください。
6. お子様が自由に出入りできる環境での使用は避けてください。
7. 彫刻時に発生する火花を長時間直視しないでください。
8. オープンカバーモード時は、使用しない際に必ず電源を切り、USBセーフティロックを取り外してください。

作業面に関する注意事項

1. テーブル上で作業する場合、レーザーが誤ってテーブル表面を傷つけないよう、アルミホイルを2重に敷いてください。
2. 床面で作業する場合、石材やコンクリート面への彫刻は跡が残りますが、発火の危険はありません。実用的にはコンクリート床が最適です。
3. エポキシ樹脂床への彫刻は有害ガスが発生するため、絶対に行わないでください。
4. レーザーが床や机に当たると、跡が残り修復できません。彫刻時はアルミホイルの損傷を確認し、家具への損傷を防いでください。
5. アルミホイルはエアポンプの風で飛ばされないよう、テープで固定してください。
6. アルミホイルの表面は平らにしてください。しわがあるとレーザー光が拡散し、危険を招く恐れがあります。
7. 木材切断後の床に付いたタールはアルコールや洗剤で除去できます。

環境要件：

1. 十分な換気がされた環境
2. 良好なネットワーク環境
3. カメラキャリブレーション用の硬質ボード
4. フィルタリング装置の準備（推奨）
5. 活性炭マスクの準備（推奨）

同梱物

オープンカバーキットには、① USBセーフティロック ② レーザー延長ロッド ③ レーザー保護ゴーグルが含まれています

設置方法

ボトムカバーの開け方 機器の損傷を防ぐため、以下の手順に厳密に従うことを強く推奨します。

1. 保護ゴーグルを着用する

2. 電源プラグを抜く

3. ハニカムパネルを取り外す

4. ボトムカバーの固定ナットを取り外す

5. ボトムプレートを取り外す

6. ボトムプレートのネジとナットを紛失しないよう適切に保管する

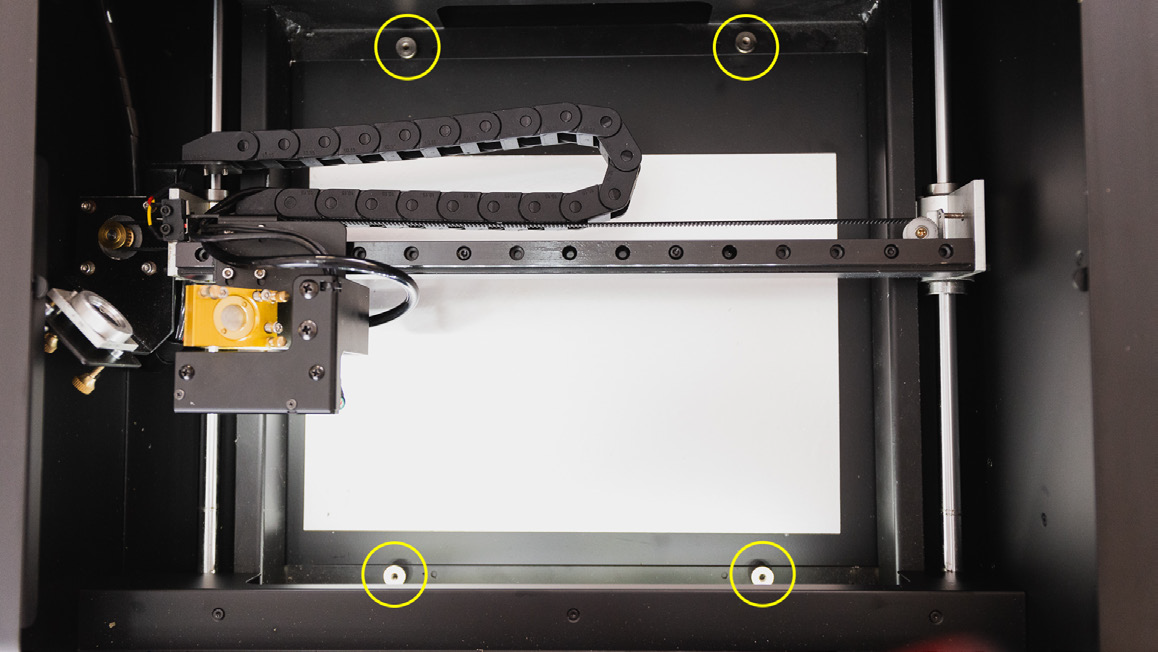

▲ ボトムカバーの4つの固定ナットを取り外します（キットを初めて使用する場合は、4つの固定ナットにアルコールを吹きかけ、ネジロック剤が溶けるのを待ってから、工具を使用して慎重にナットを緩めてください）

7. 長焦点ロッドの取り付け

お使いのbeamoにすでにオートフォーカスキットが取り付けられている場合は、まず この説明書 まず、カスタマーサービスにフォーカスセンサー延長キットを要求し、その後リンク先の説明書を参照して取り付けてください。

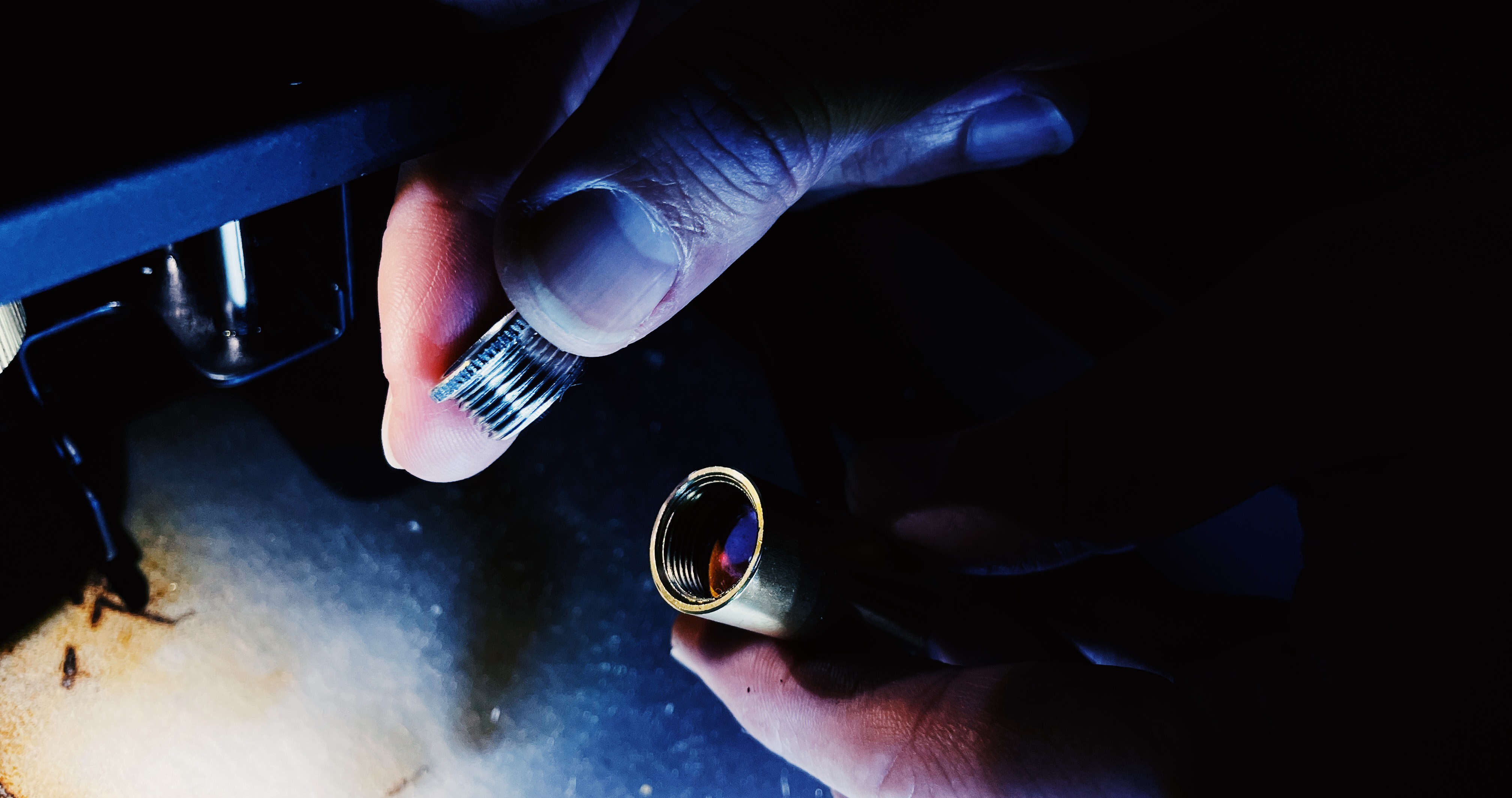

▲ 集光ミラー固定リングのネジを外す

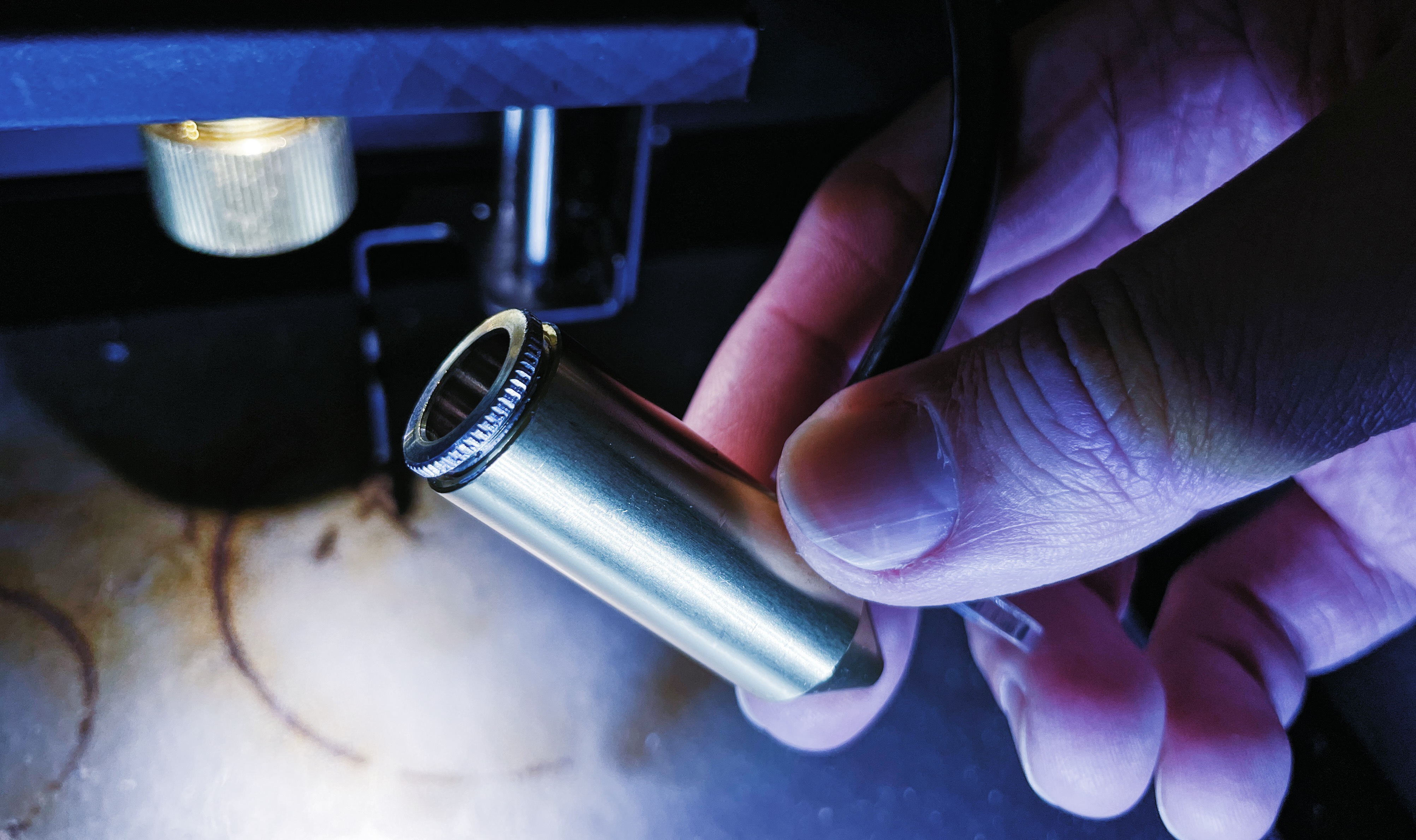

▲ レーザーヘッドを取り外し、回転させて シルバーカバー を取り外し、適切に保管する

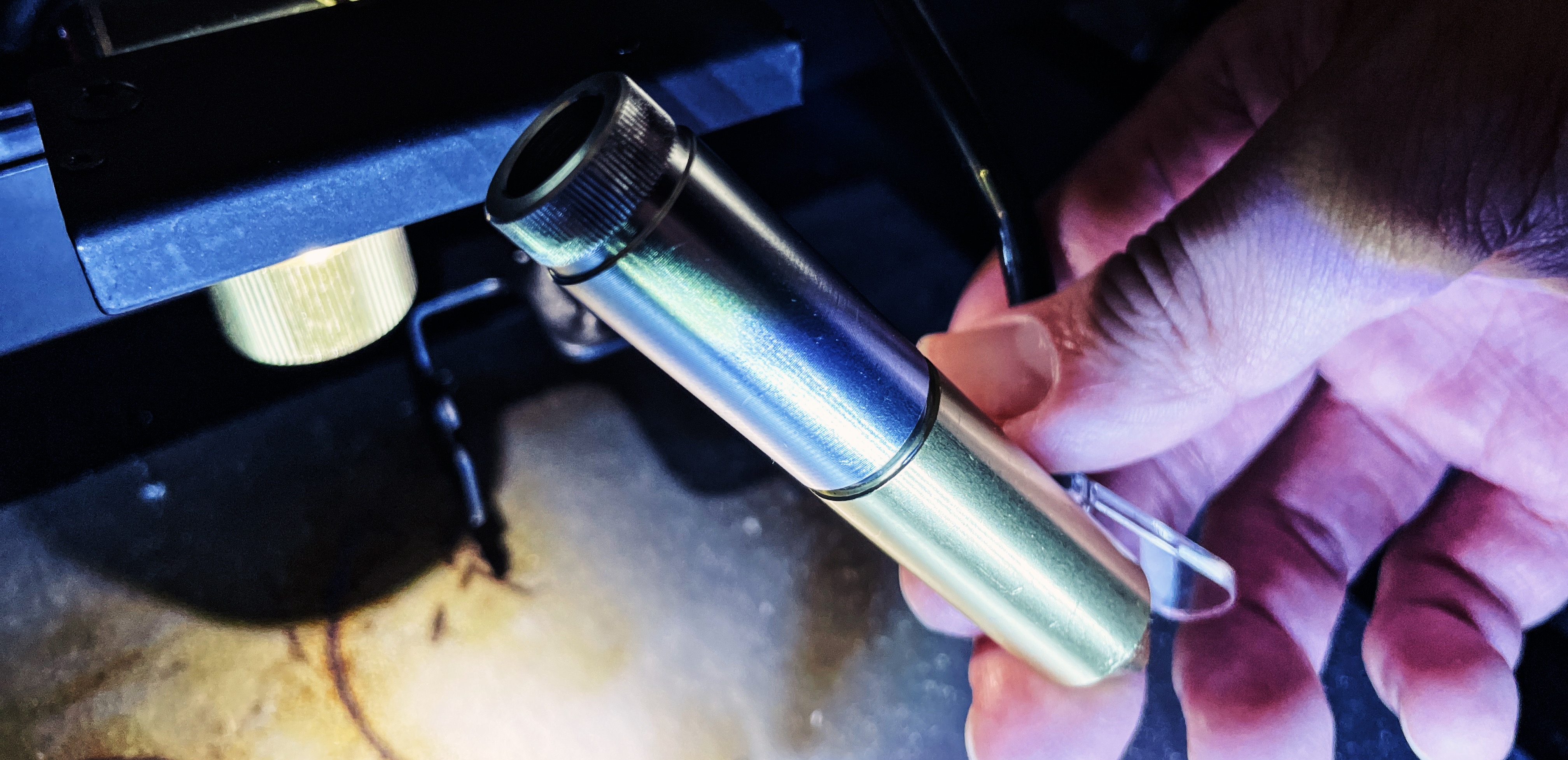

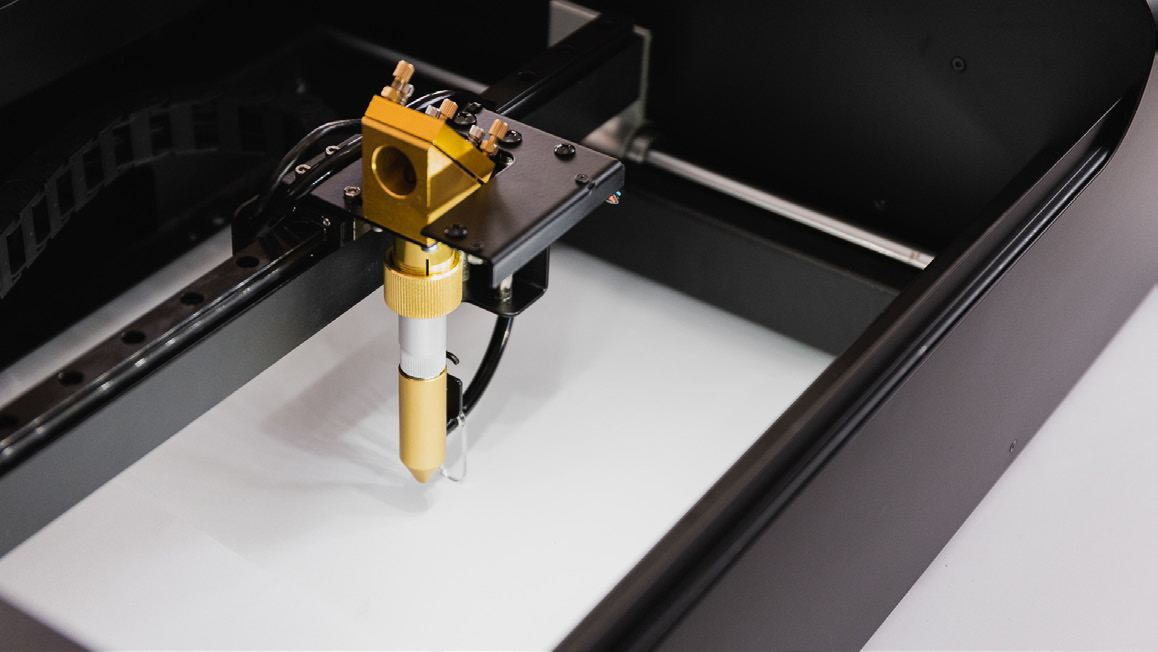

▲ レーザー延長ロッドを取り付ける

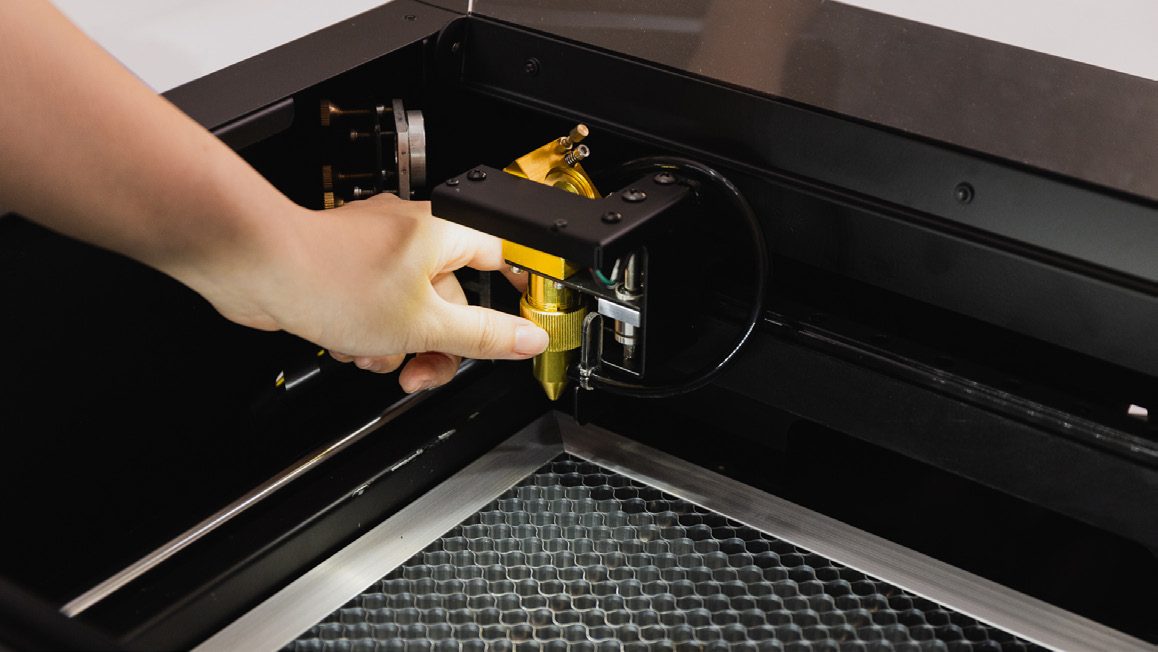

▲ 延長したレーザーヘッドを固定ベースに戻し、黒いエアダクトをカメラ固定ブラケットの底部に近づけ、集光ミラー固定リングを締める

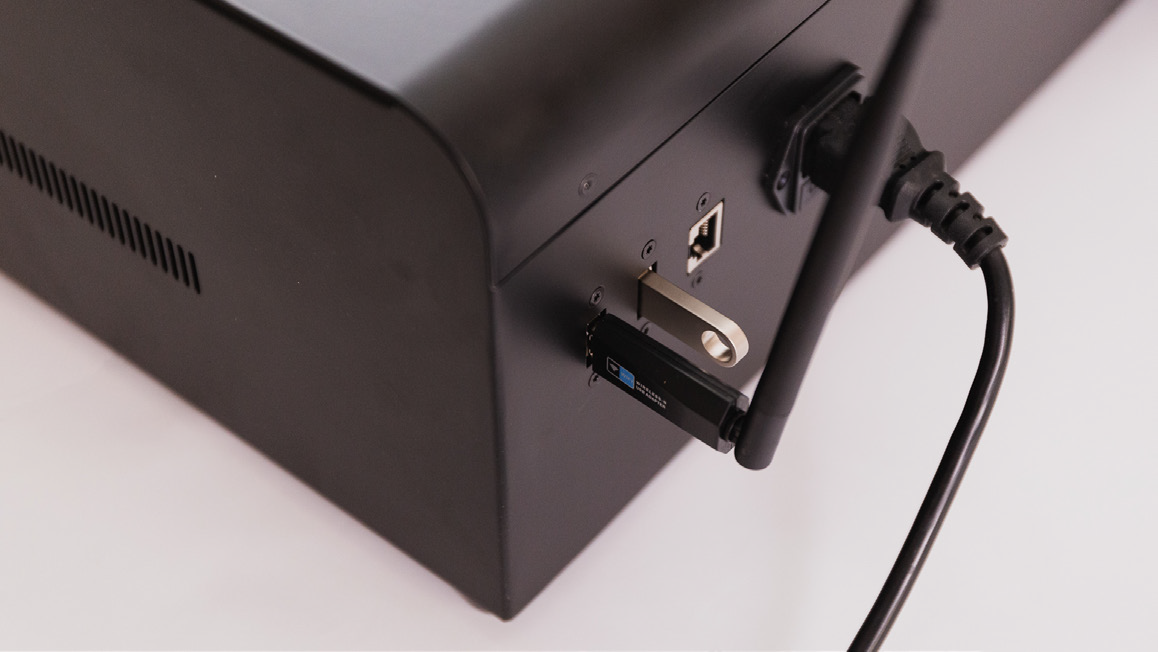

8. 安全ロックの取り付け

キットの安全ロックを機械に挿入してください。使用しないときは取り外し、他の人が誤って使用することによる安全上の問題を防いでください。

9. キャリブレーション手順の開始

オープンボトムキットを使用する場合、追加の長焦点ミラー変位キャリブレーションが必要です。カメラキャリブレーションの原理は、平面上にキャリブレーションパターンを彫刻し、カメラ画像を通じて誤差を測定することです。

a. 「メニュー」>「マシン」>「マシン名」>「カメラキャリブレーション(オープンカバーモジュール)」をクリックします。

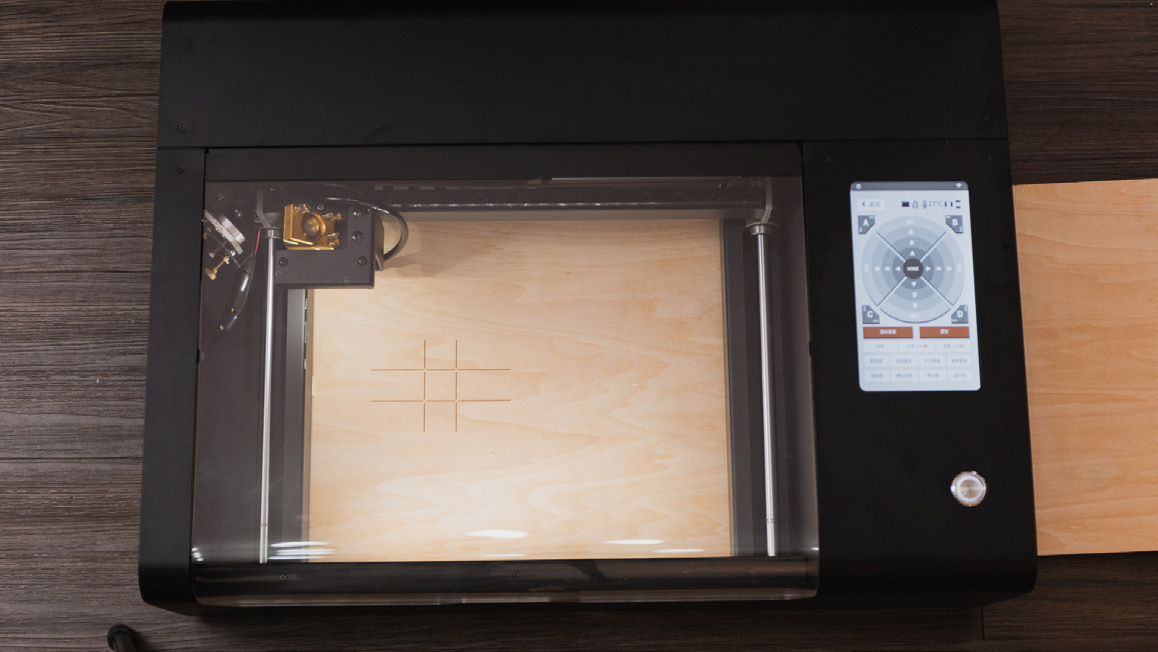

b. キャリブレーションボード材料を配置する 通常のカメラキャリブレーションでは普通紙を使用しますが、オープンカバーモジュールのカメラキャリブレーションでは、キャリブレーションパターンの基板として硬質ボード材(木板、発泡ボードなど)が必要です。普通の白紙は排気ファンと空気ポンプで吹き飛ばされてしまいます。硬質ボード材を固定してフォーカスを合わせたら、「次へ」をクリックしてキャリブレーションパターンを彫刻できます。

材料の質感により自動キャリブレーションが失敗した場合、キャリブレーション値を手動で調整することができます。 正確なカメラキャリブレーションは、画像の結合品質を効果的に向上させることができます。 延長ロッドを取り付けるたびに、キャリブレーションは1回のみ必要です。

自動および手動キャリブレーションの実行

▲ 彫刻が完了すると、ソフトウェアは自動的にキャリブレーション値を生成します。オープンカバーで彫刻する場合、プレビューの誤差をできるだけ最小限に抑える必要があり、一部のキャリブレーション値を手動で調整する必要がある場合があります。

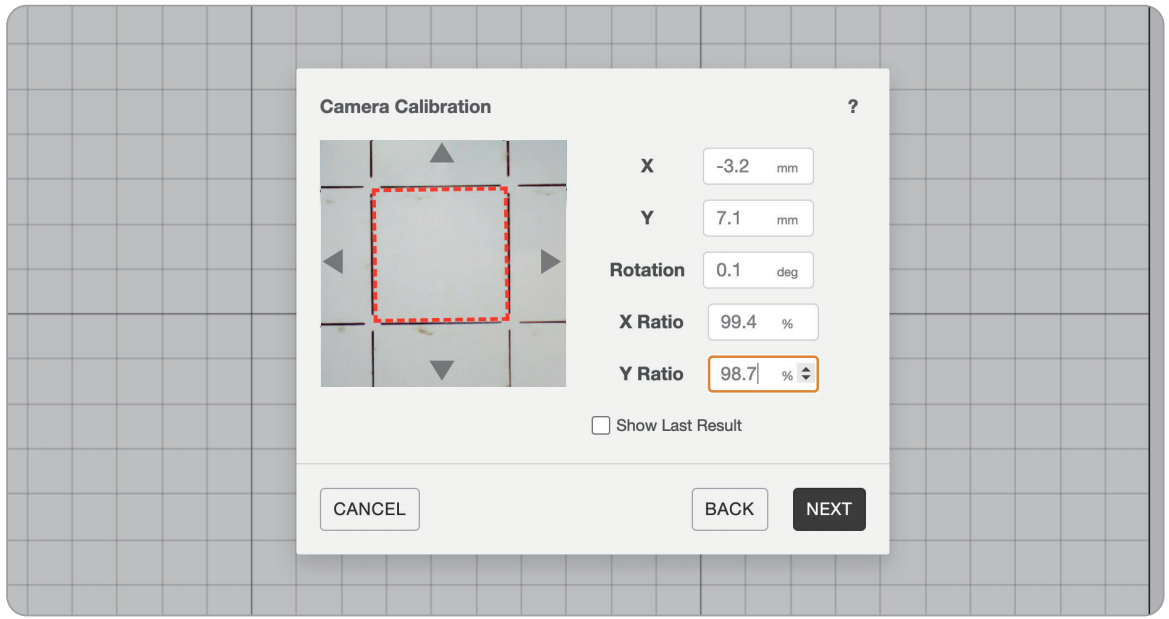

コンピューター画面上の赤い枠のずれを確認し、右側のX-Y変位値、回転角度、サイズなどの値を調整して、赤い枠をプレビュークロスの中央の枠に重ねてください。

「次へ」をクリックすると、キャリブレーションが完了します。

使用方法

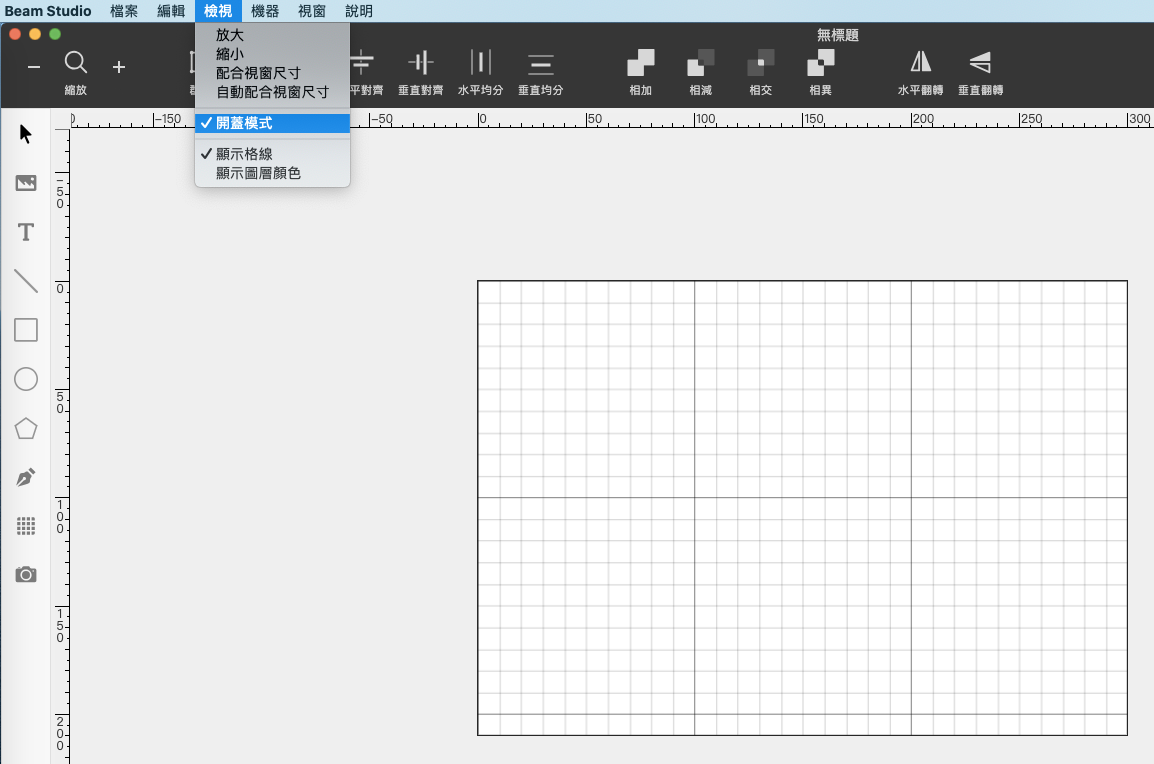

このモードで操作する際は、「表示」>「オープンボトムモード」にチェックが入っていることを確認してください。

ドキュメント設定でオープンボトムオプションをオンにすると、カメラプレビューが正しい位置に表示されます。素材を機械の下に配置した後、通常のワークフローと同様にファイルを送信し、彫刻と切断を開始できます。

操作のヒント

1. 大規模な切断作業の場合、ファイルはSVG形式を使用し、切断するパス全体を1つのSVG画像にすることをお勧めします。これにより、分割時にソフトウェア内でグラフィックを直接移動できます。

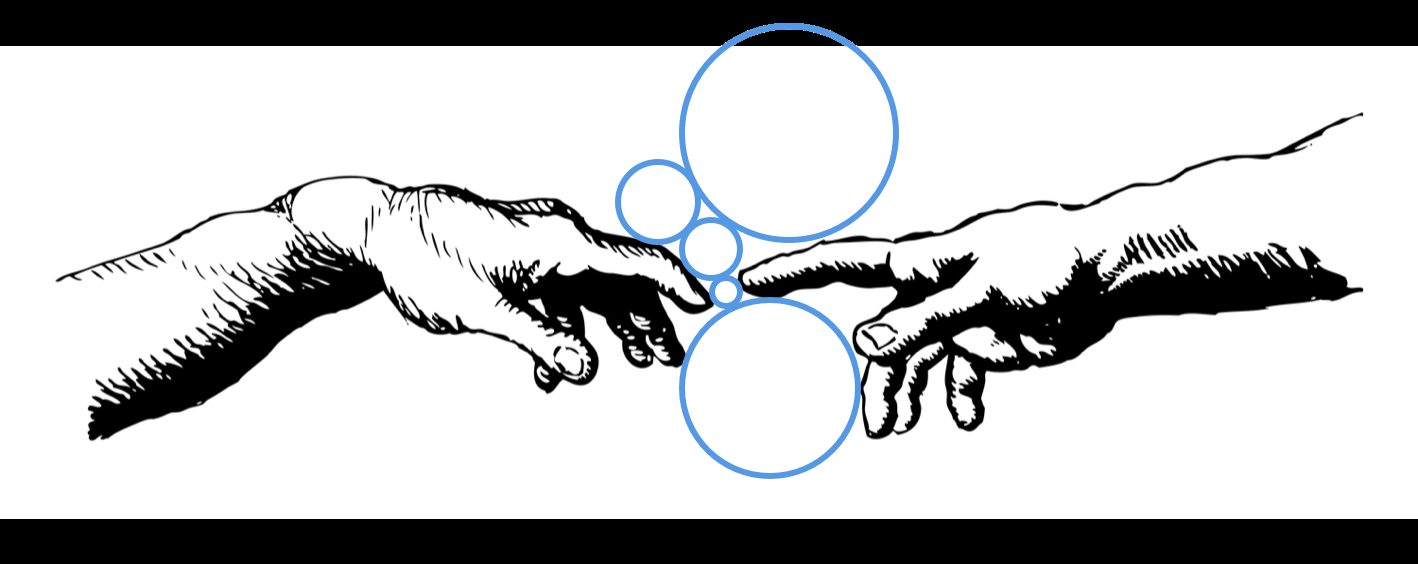

2. 大規模な彫刻作業の場合、各彫刻部分にエラー許容用の空白スペース（青い大きな円）を残すことをお勧めします。

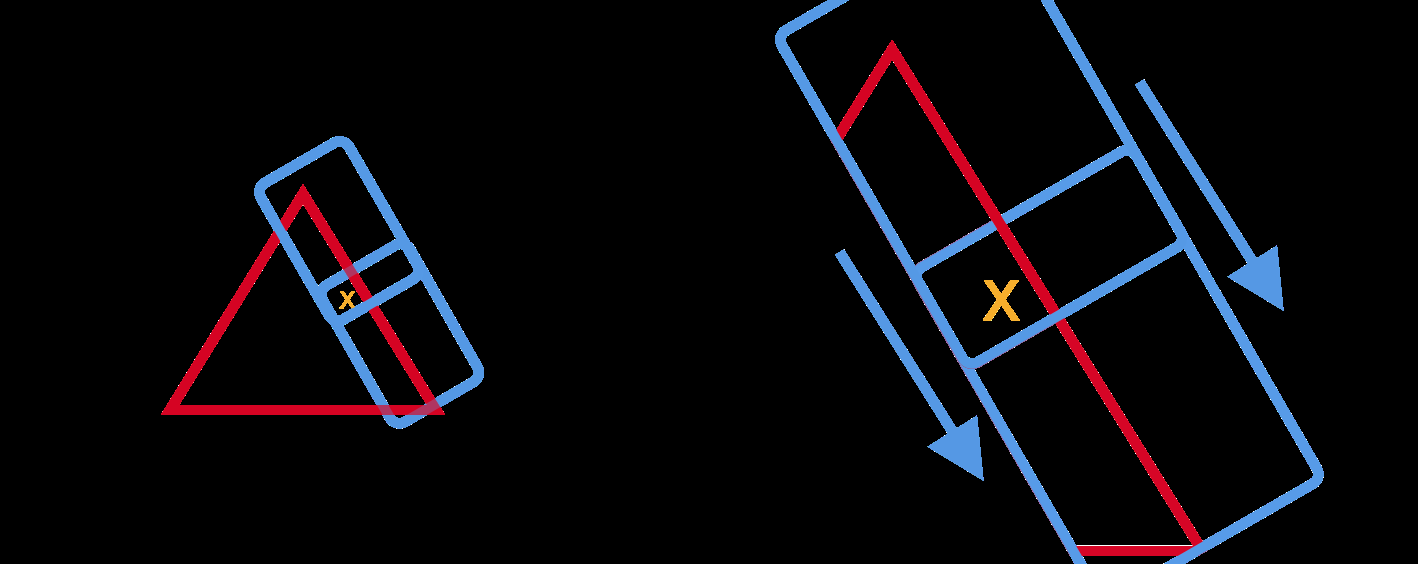

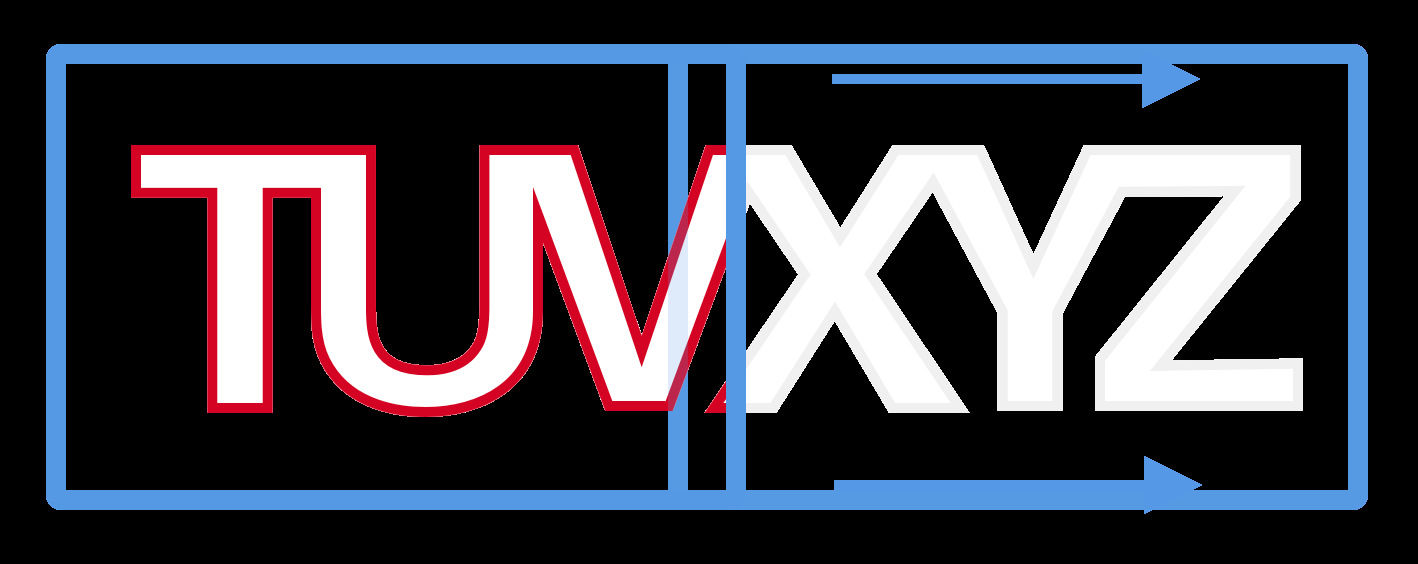

3. プレビュー時には、2つ以上の基準点に合わせることができます。元々除去予定の部分がある場合は、位置合わせマーカーを追加できます。（図のように、赤い三角形は除去部分、黄色のXは基準点を示します。）

4. プレビュー位置が毎回わずかに異なる場合は、カメラブラケットの底部がダクトに近接しており、機械が水平に設置されていることを確認してください。
5. 機械を移動する際は、必ず持ち上げてから移動してください。引きずると、フットパッドや作業対象物が損傷する恐れがあります。

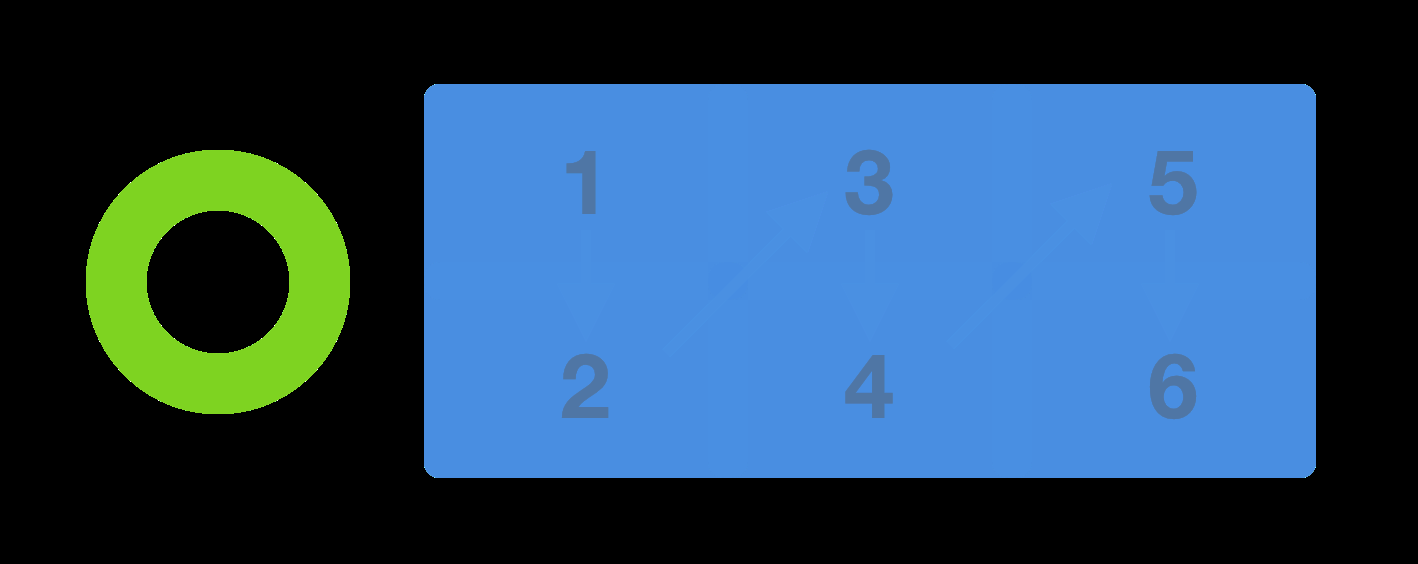

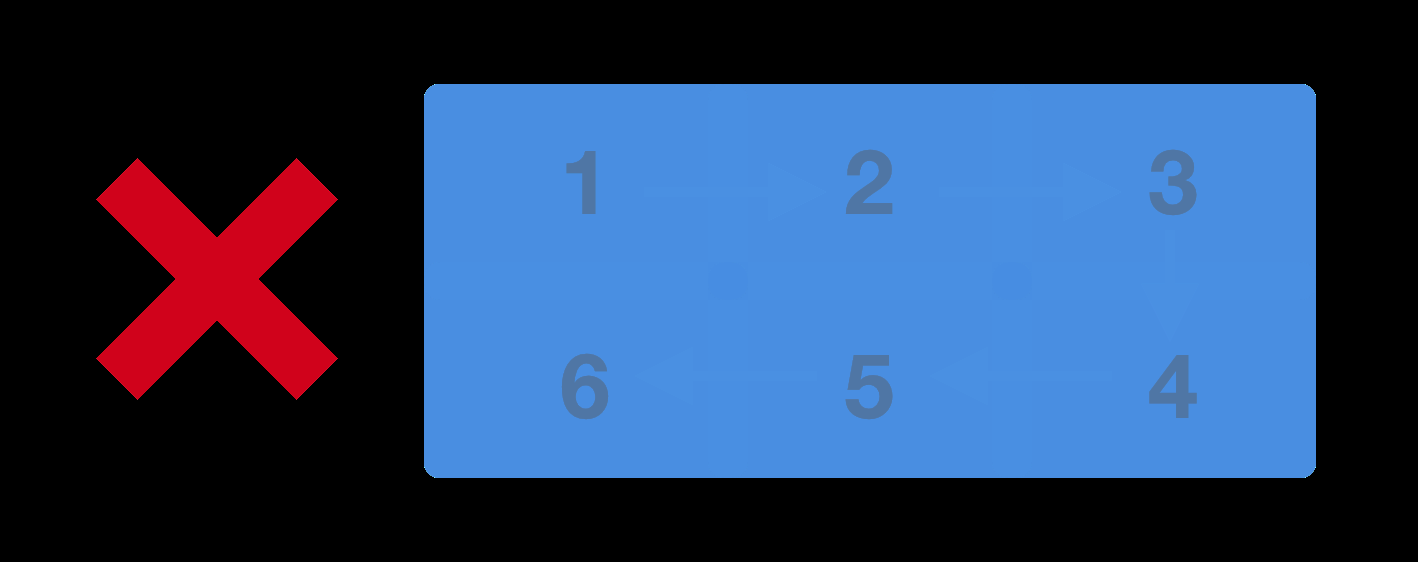

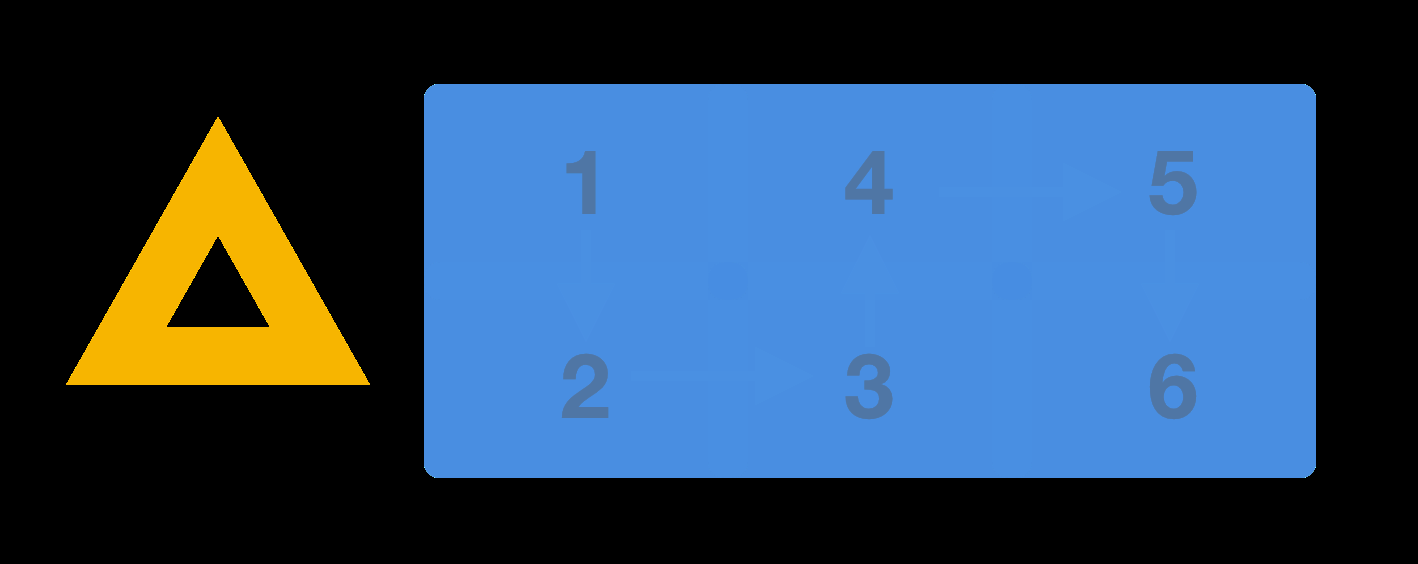

6. 複数回の分割作業を行うと、誤差が拡大する可能性があります。接続された範囲に従って順次彫刻することをお勧めします。








   隣接する順序の差が大きいほど、累積誤差も大きくなります。
