beamo - オートフォーカスアドオンの取り付け

 安全のため、機械の電源を切り、電源プラグを抜いてください。

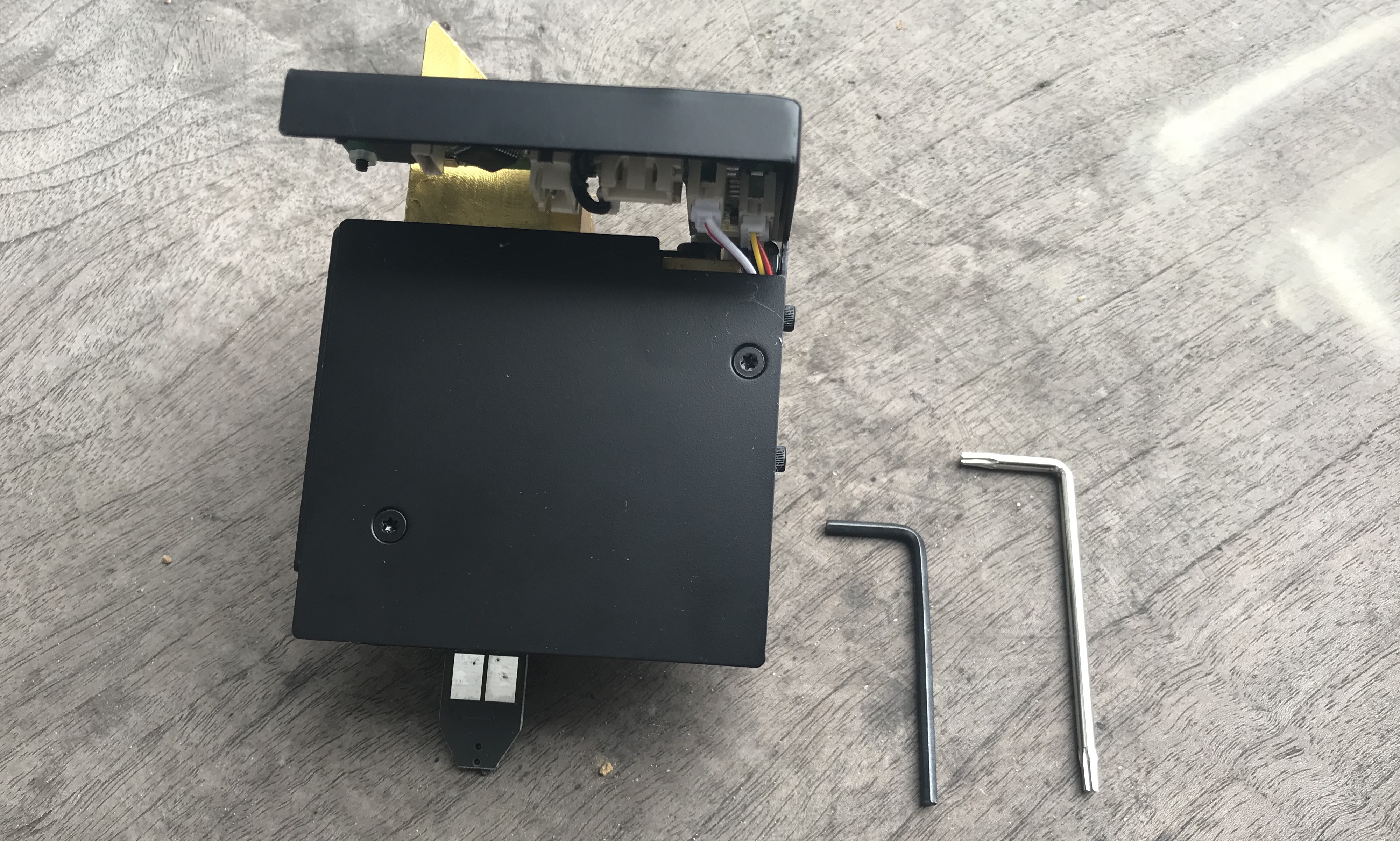

①オートフォーカスアドオン ②六角レンチ ③スターレンチ（beamo本体に同梱）

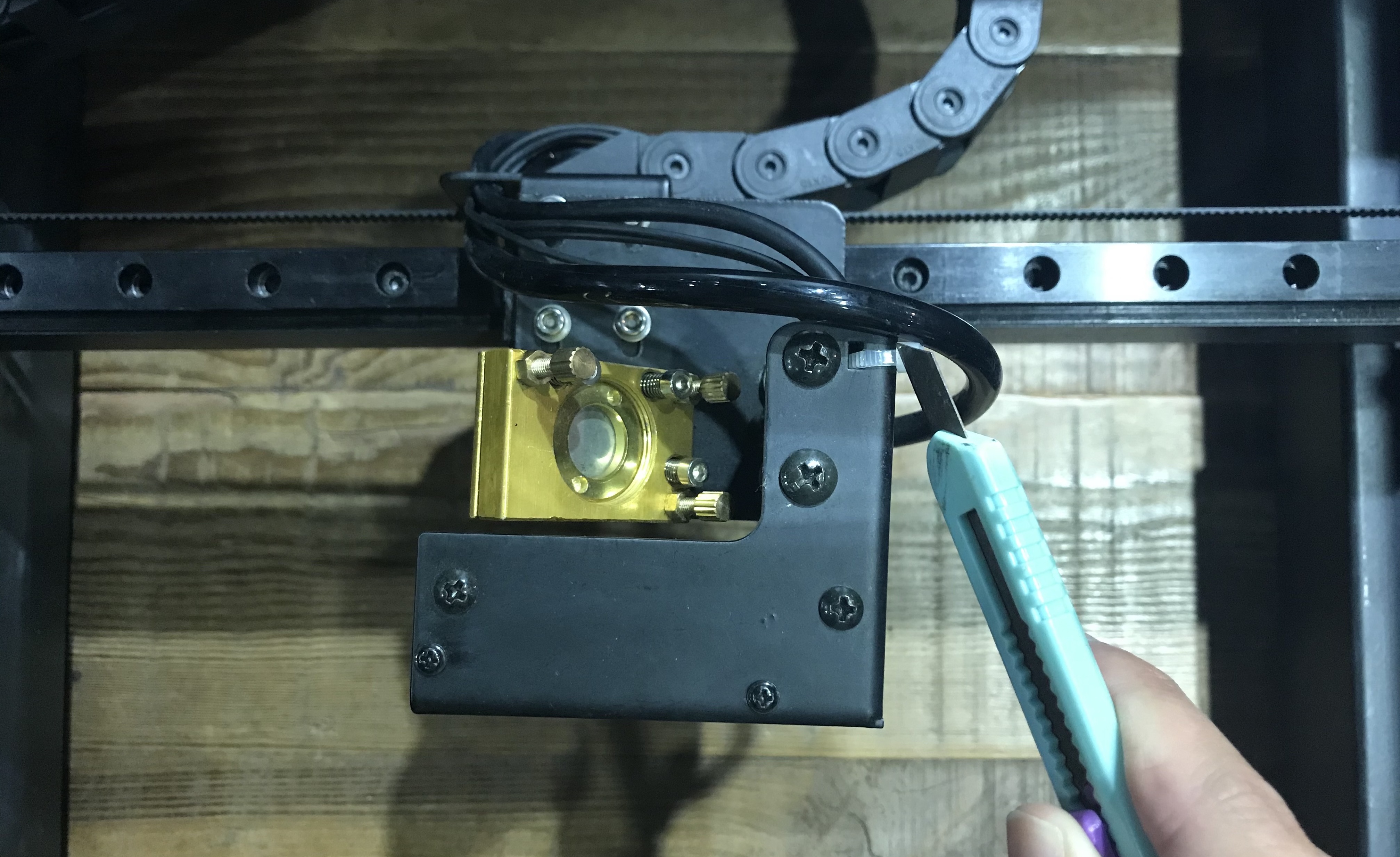

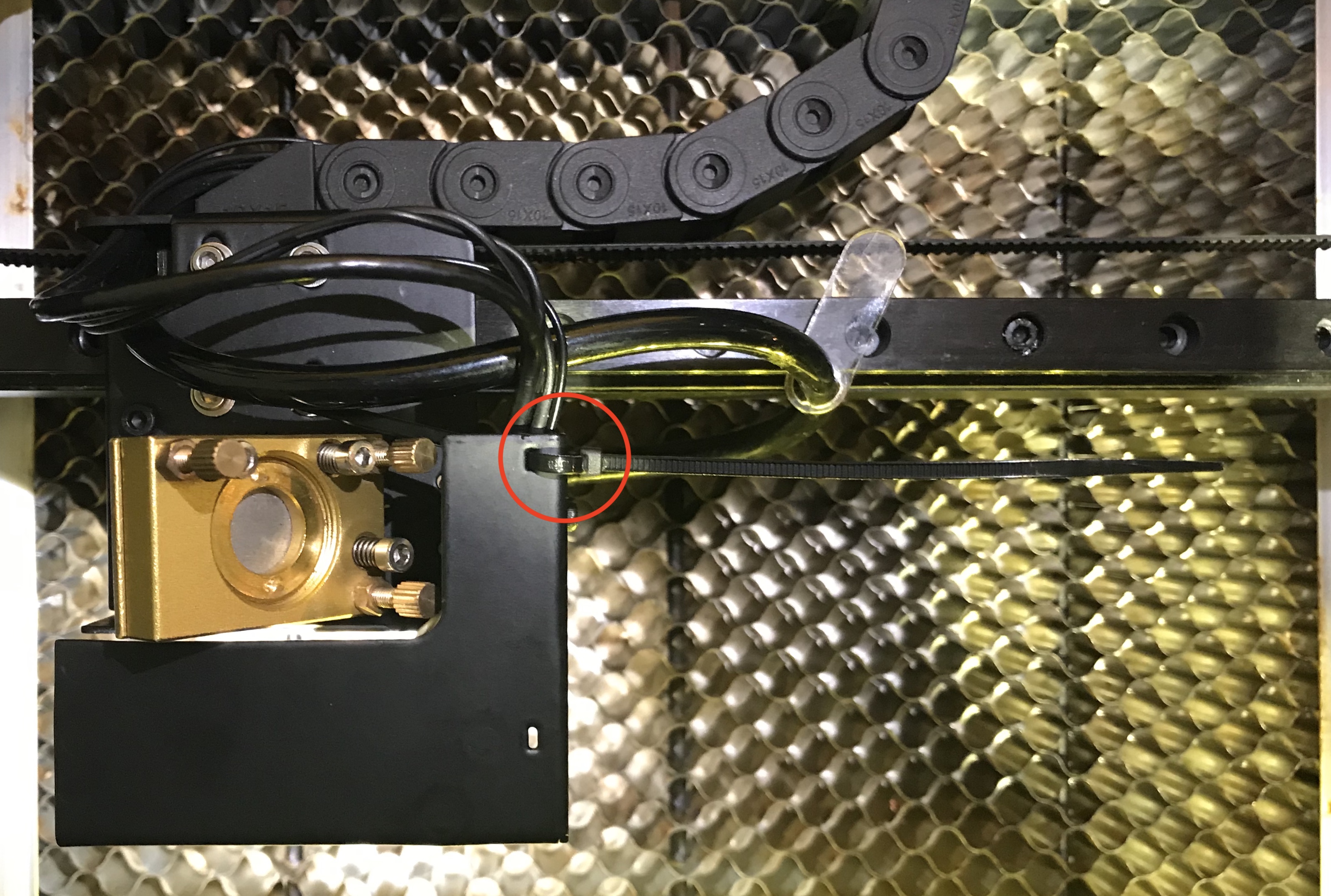

1. ケーブルを固定しているプラスチックバンドを切断します。

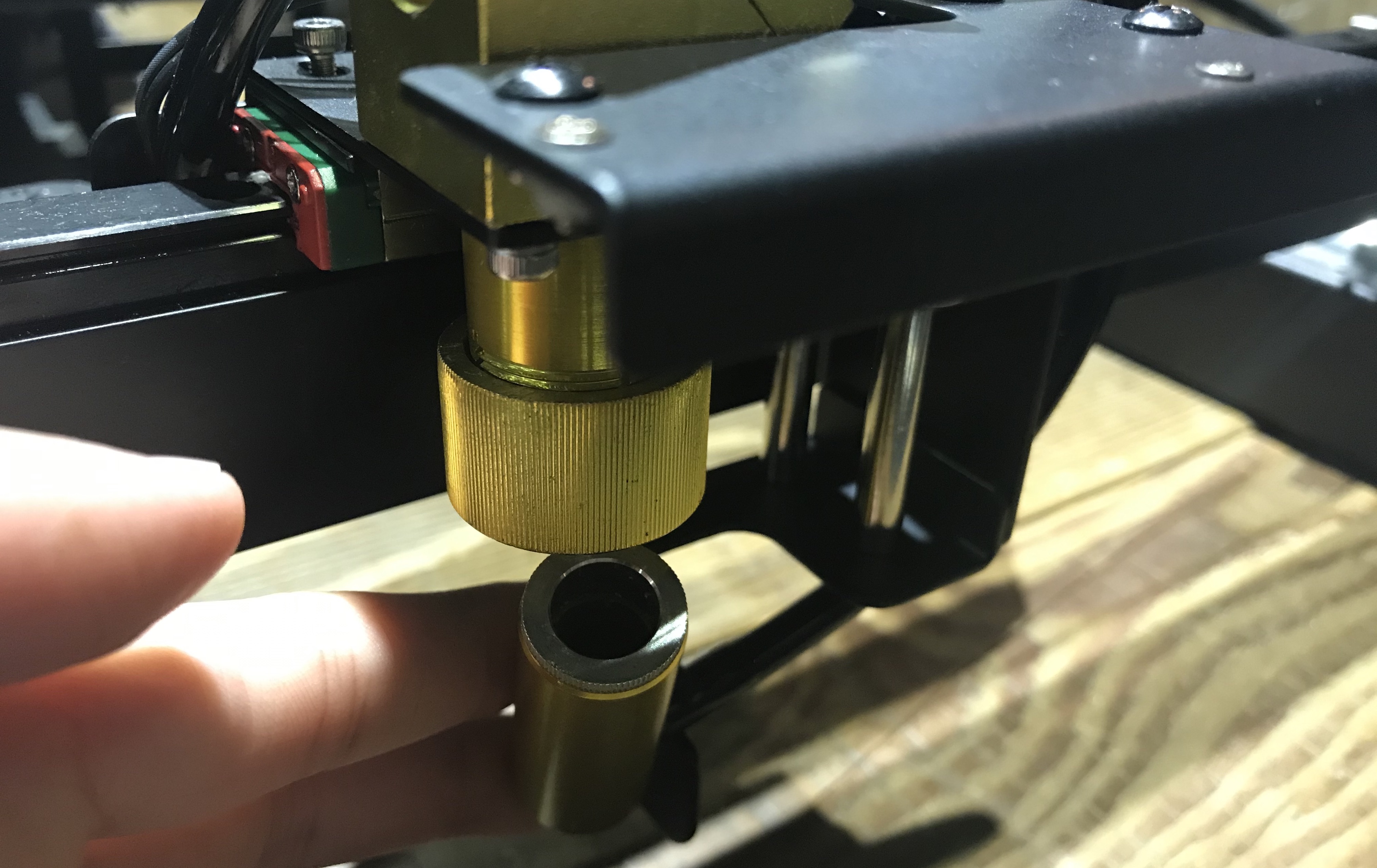

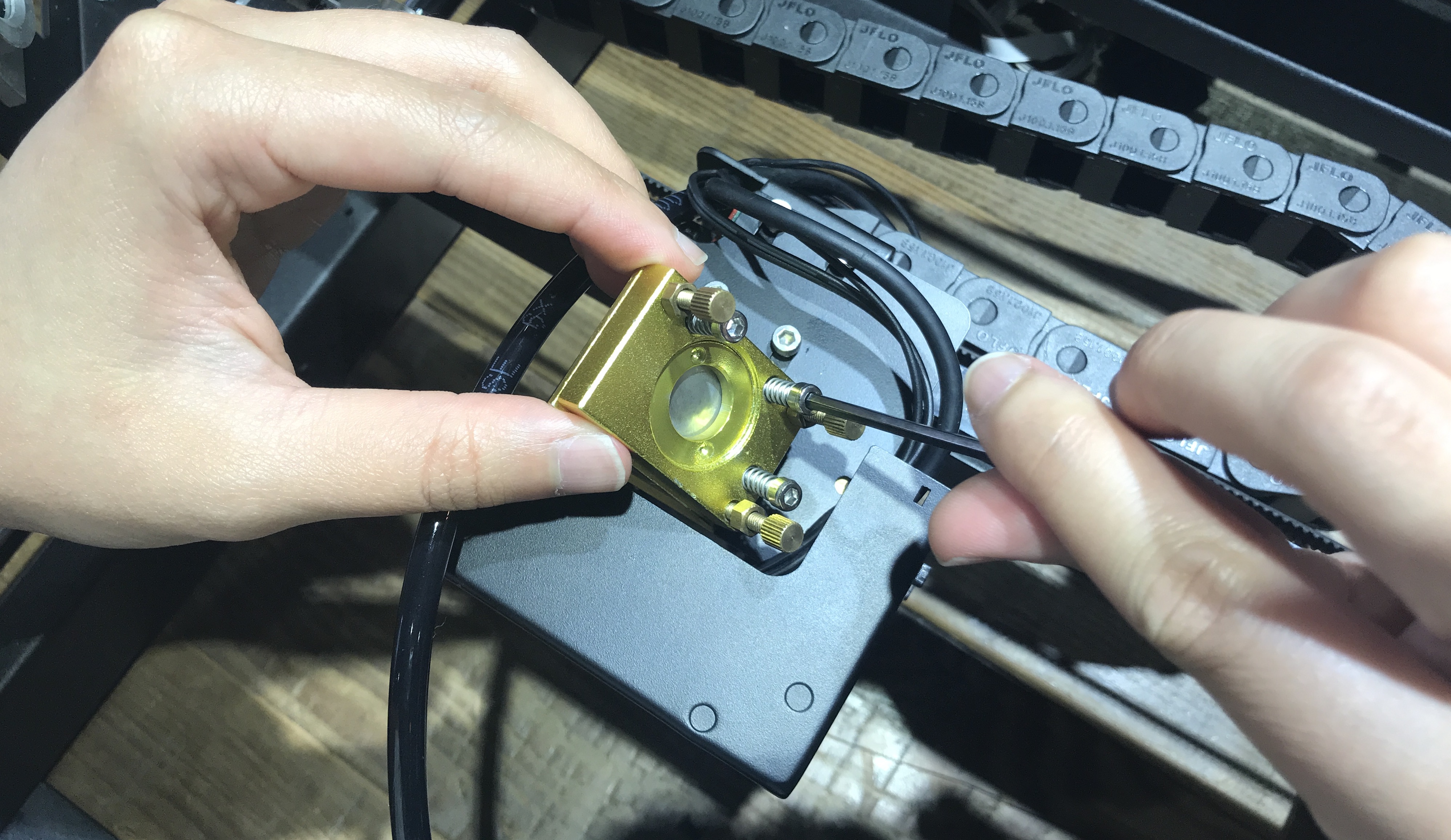

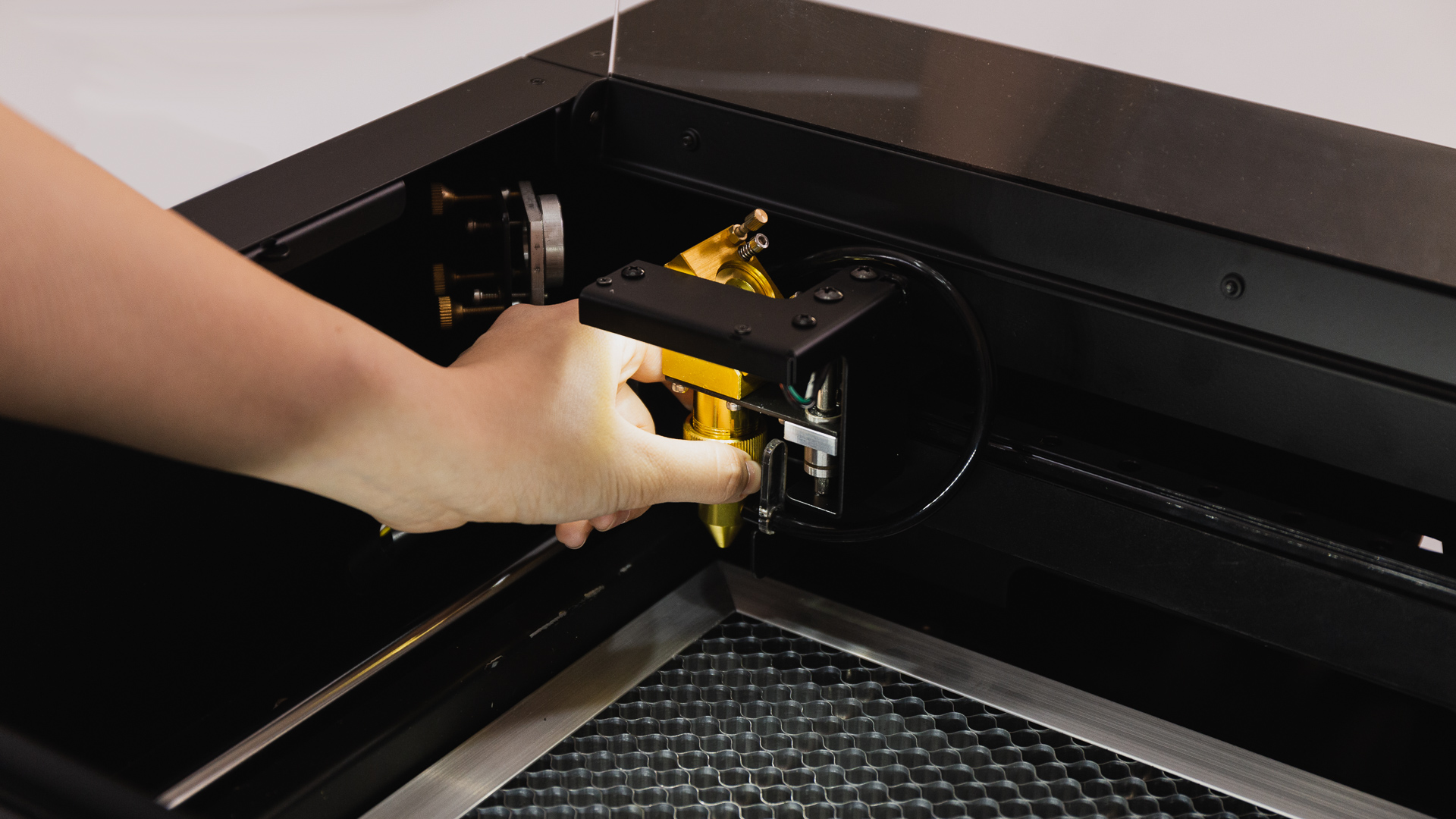

2. レーザーヘッドの焦点調整リングを緩め、レーザーヘッドを取り外します。 レーザーヘッドの焦点調整リングを緩め、レーザーヘッドを取り外します。

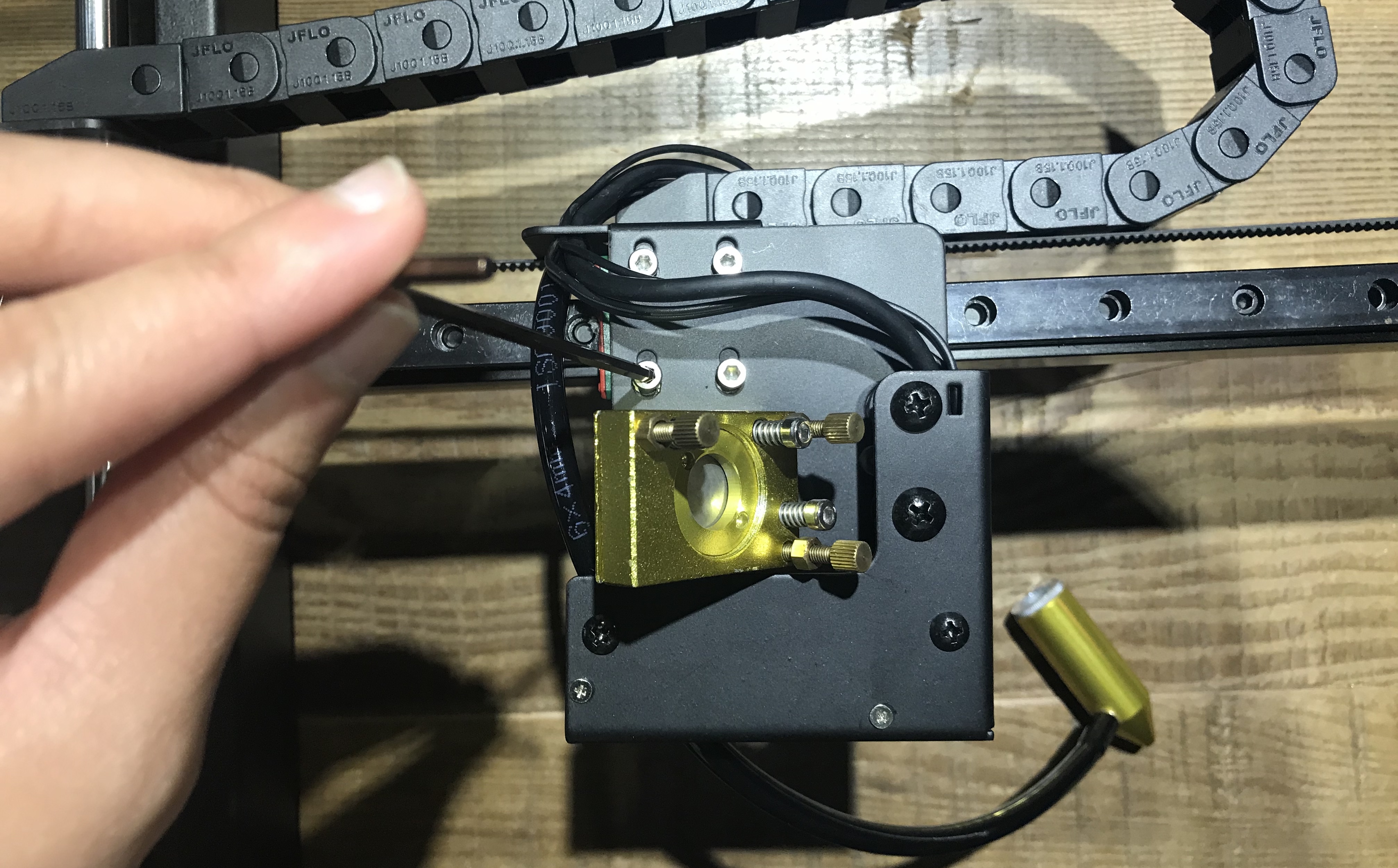

3. 六角レンチを使用して、レーザーモジュールをレールに固定している4本のネジを緩めます。

4. カメラケーブルとLEDケーブルの両方を取り外します。

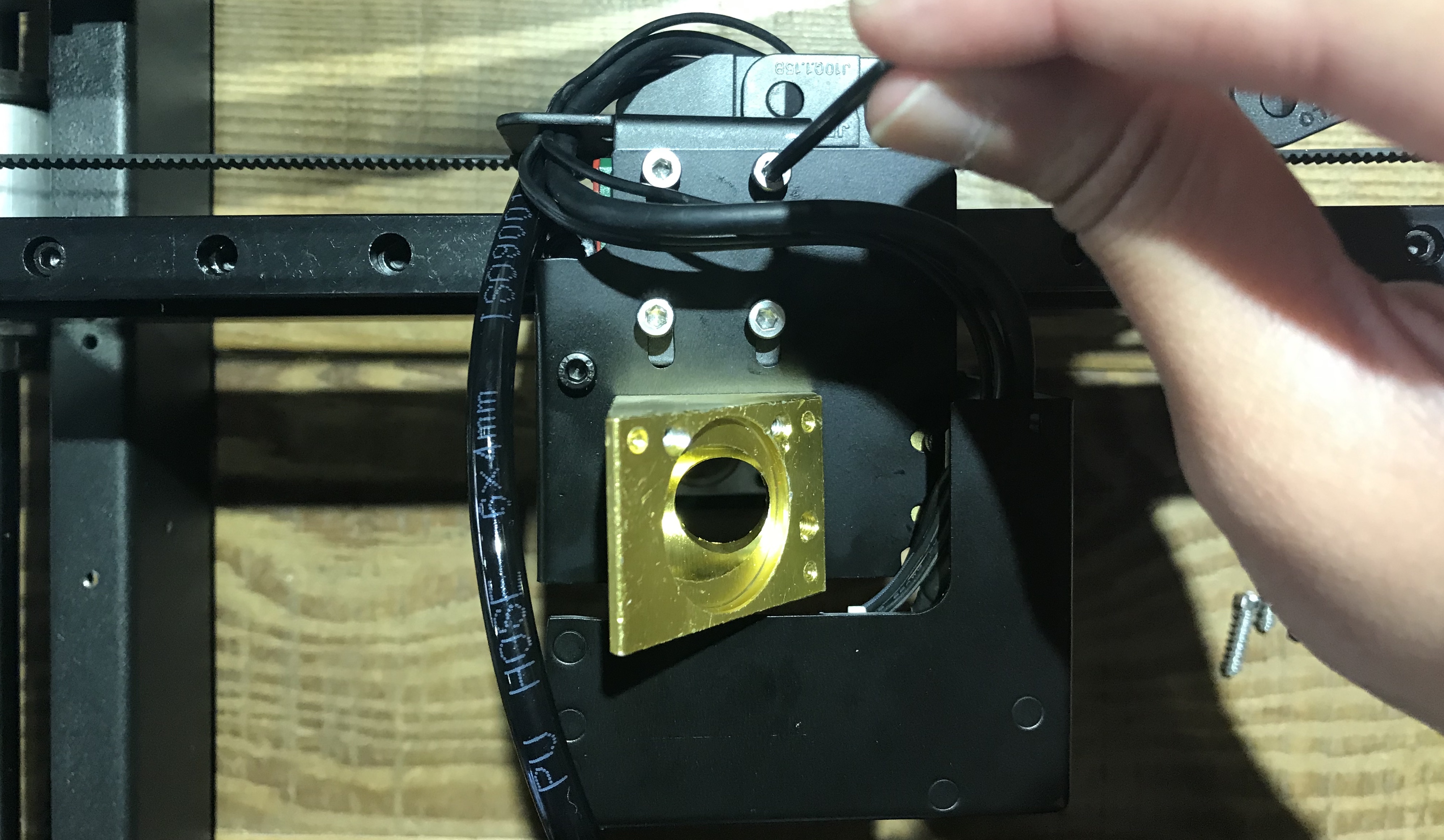

5. 六角レンチを使用して、第3反射ミラーを取り外します。

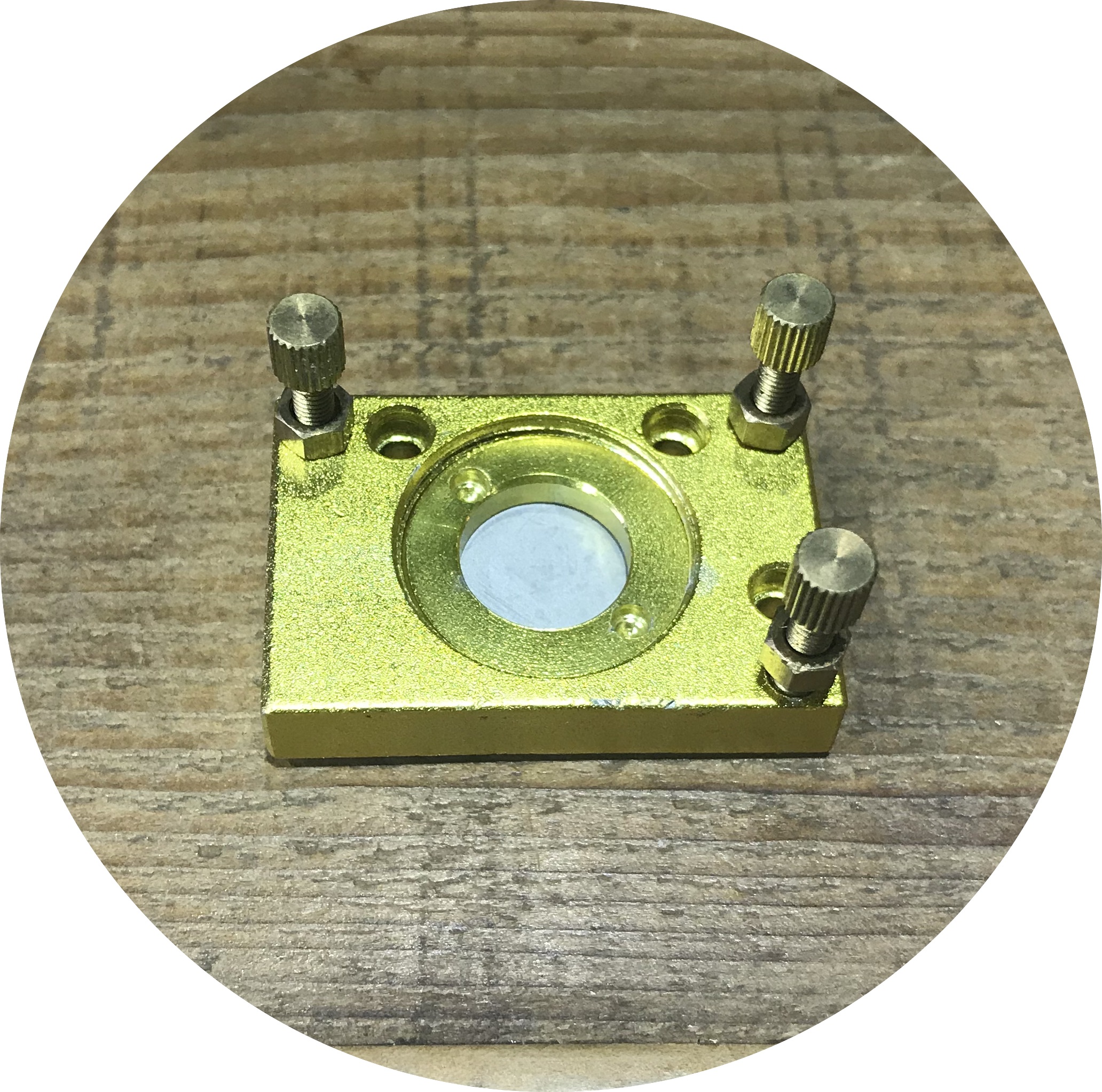

▲第3反射ミラー

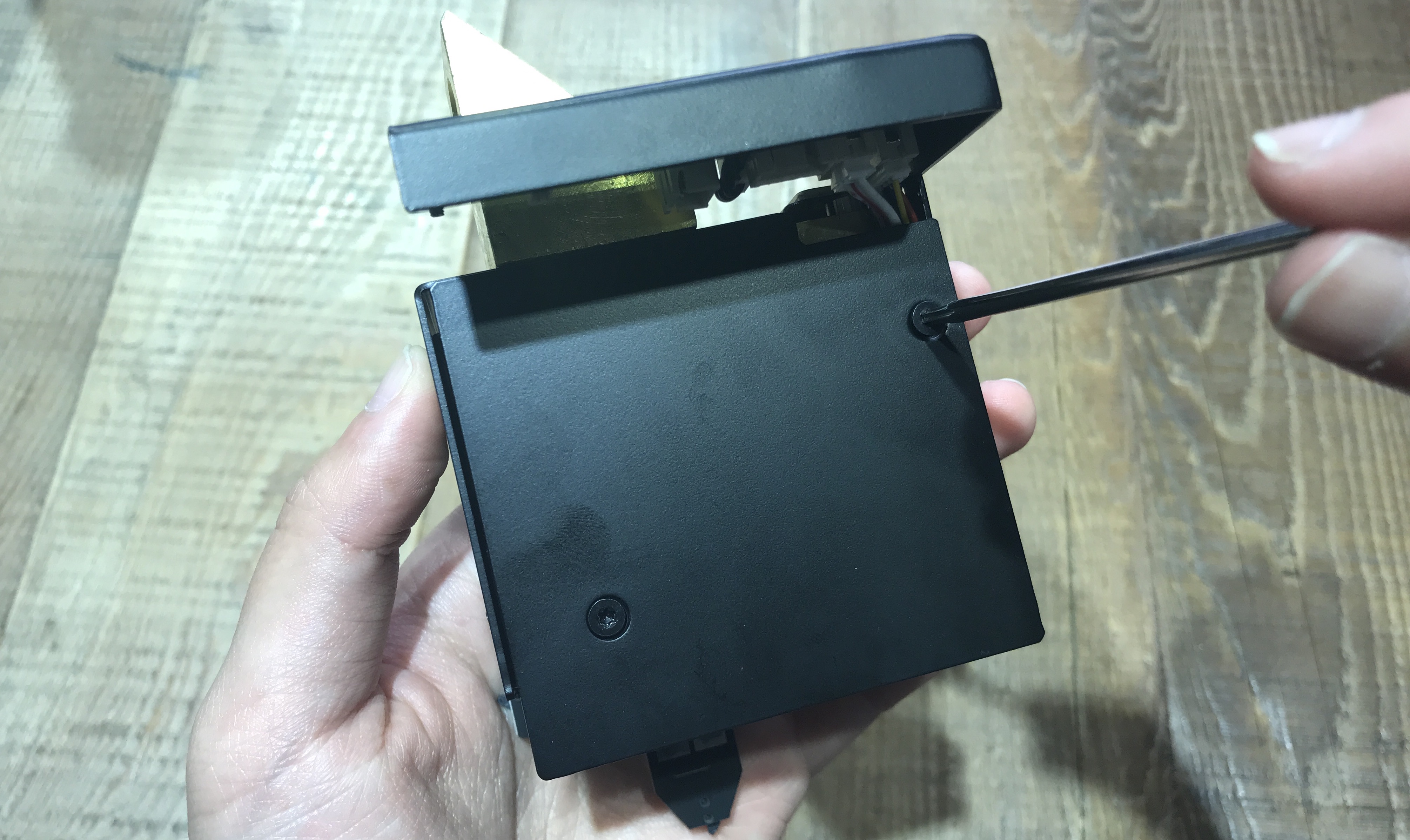

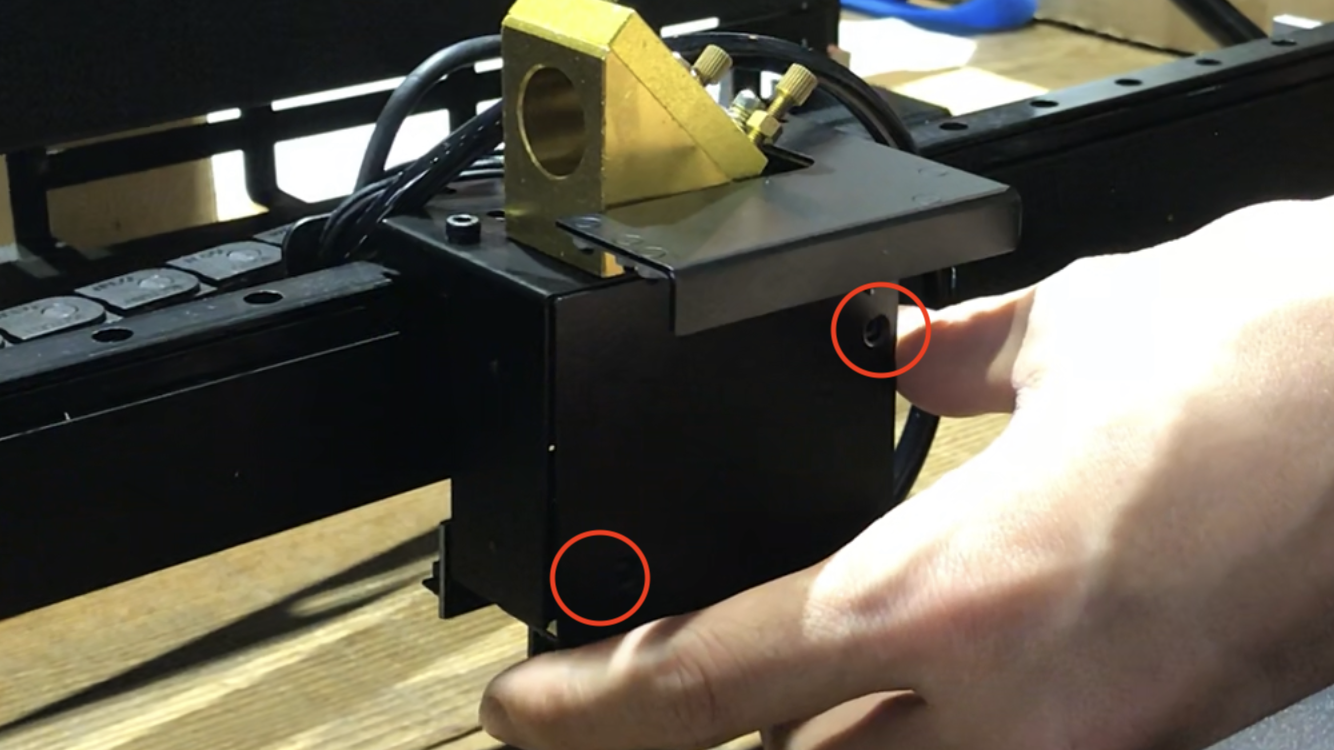

6. オートフォーカスアドオンの2本のネジを外します。

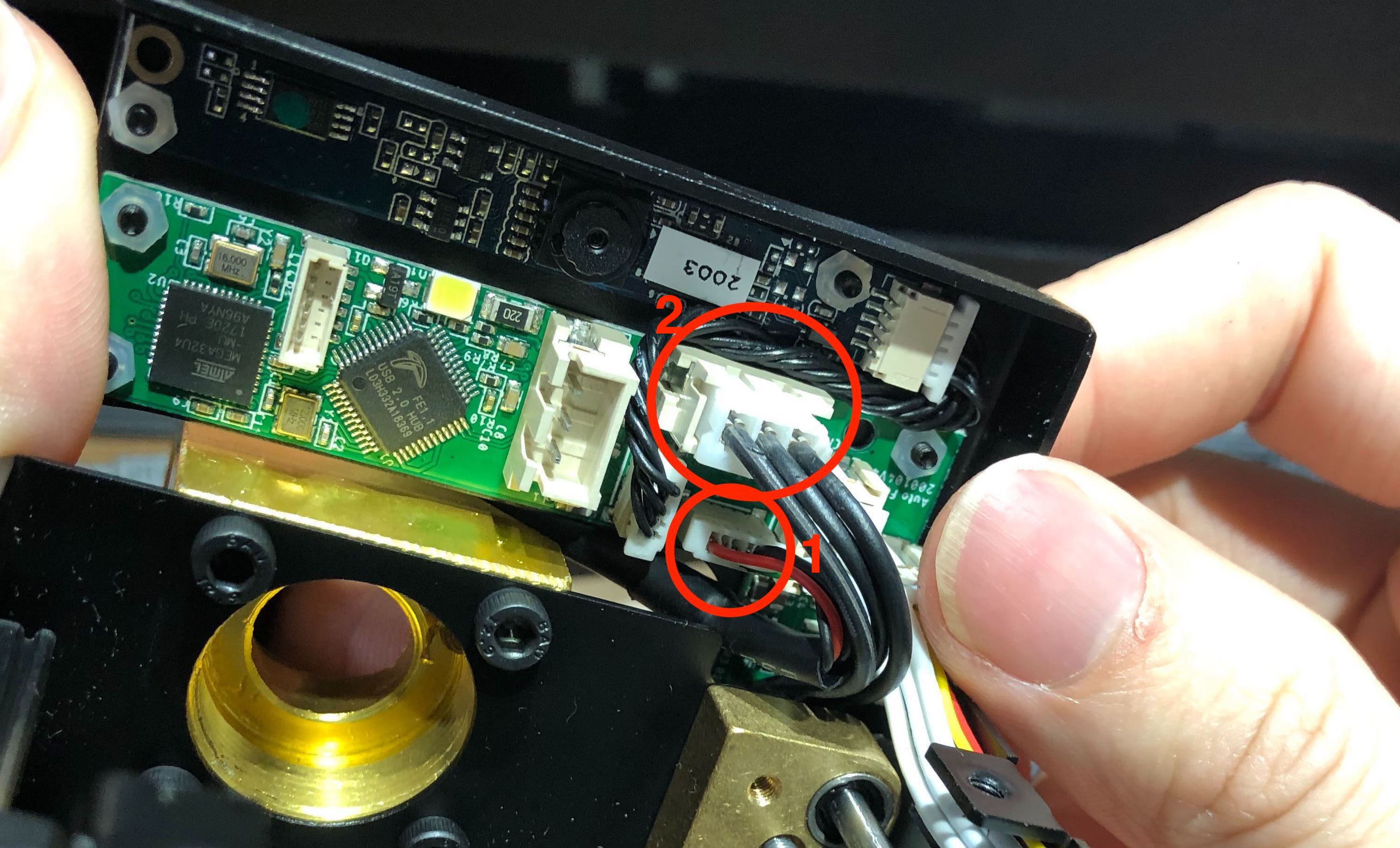

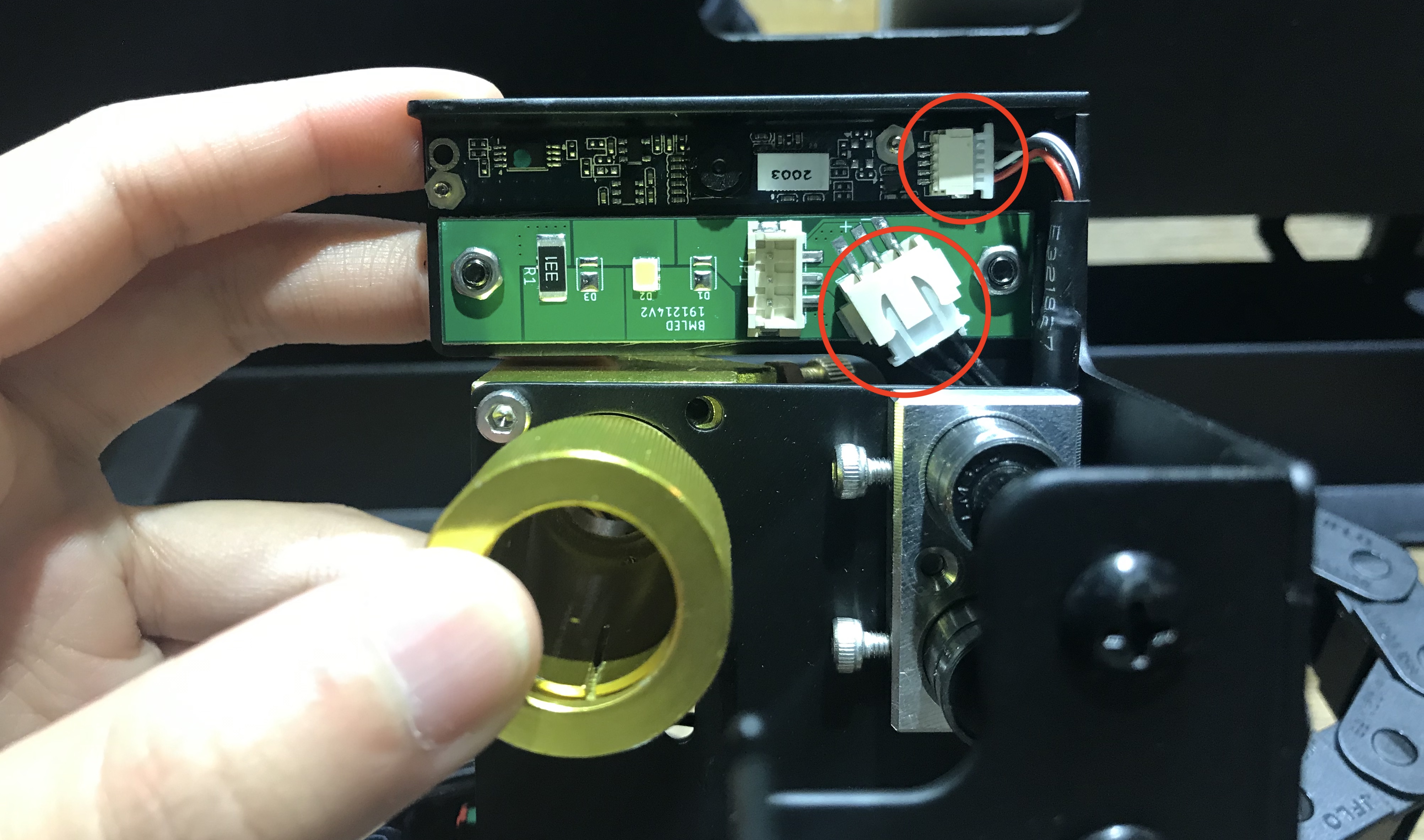

7. カメラケーブルとLEDケーブルを丸1と丸2にそれぞれ接続します。
（ヒント：最初にカメラケーブルを接続し、次にLEDケーブルを接続します）

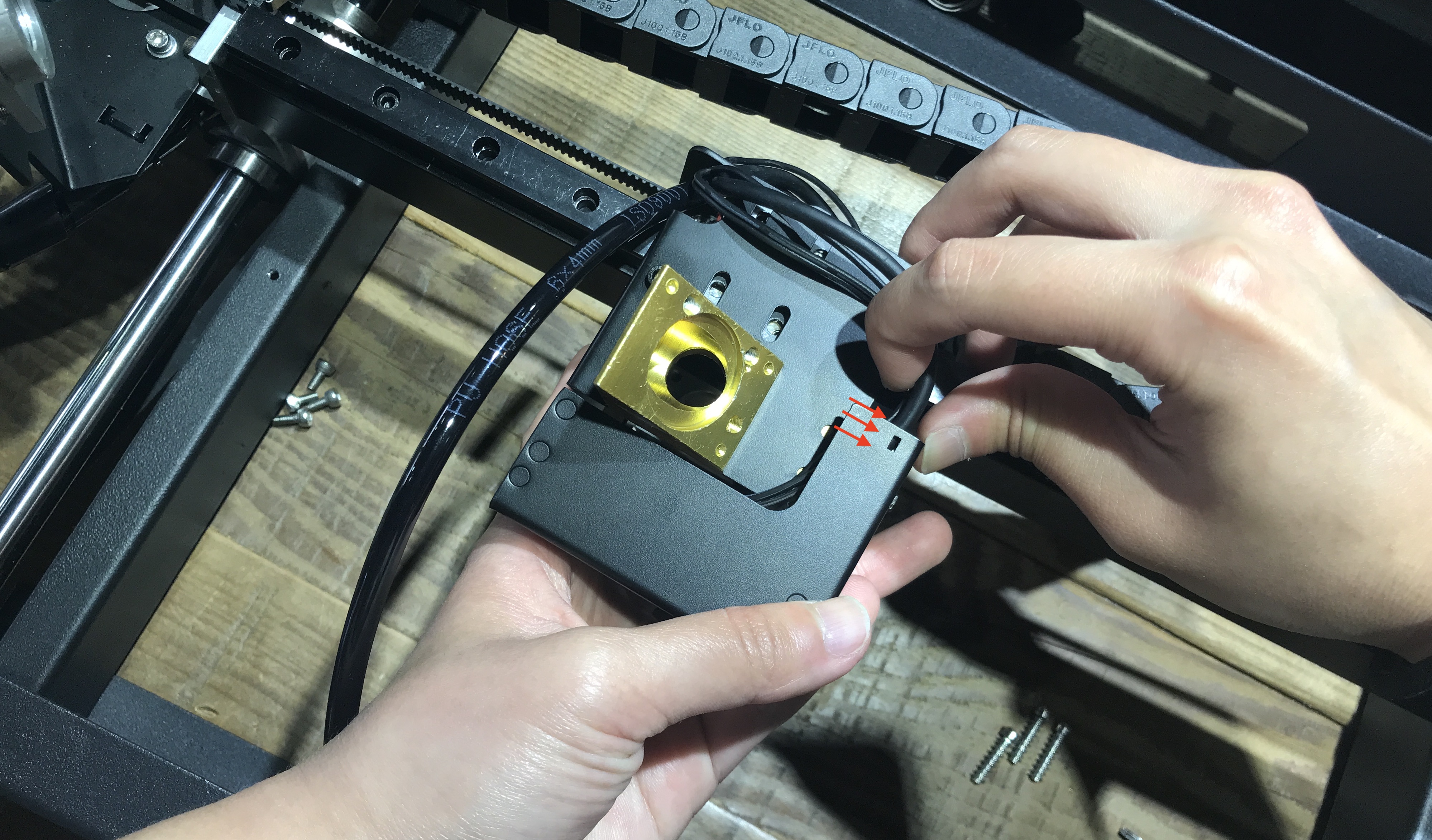

8. ケーブルを横に寄せ、プラスチックバンドで固定します。

9. 六角レンチを使用して4本のネジを締め、オートフォーカスモジュールをレールに固定します。

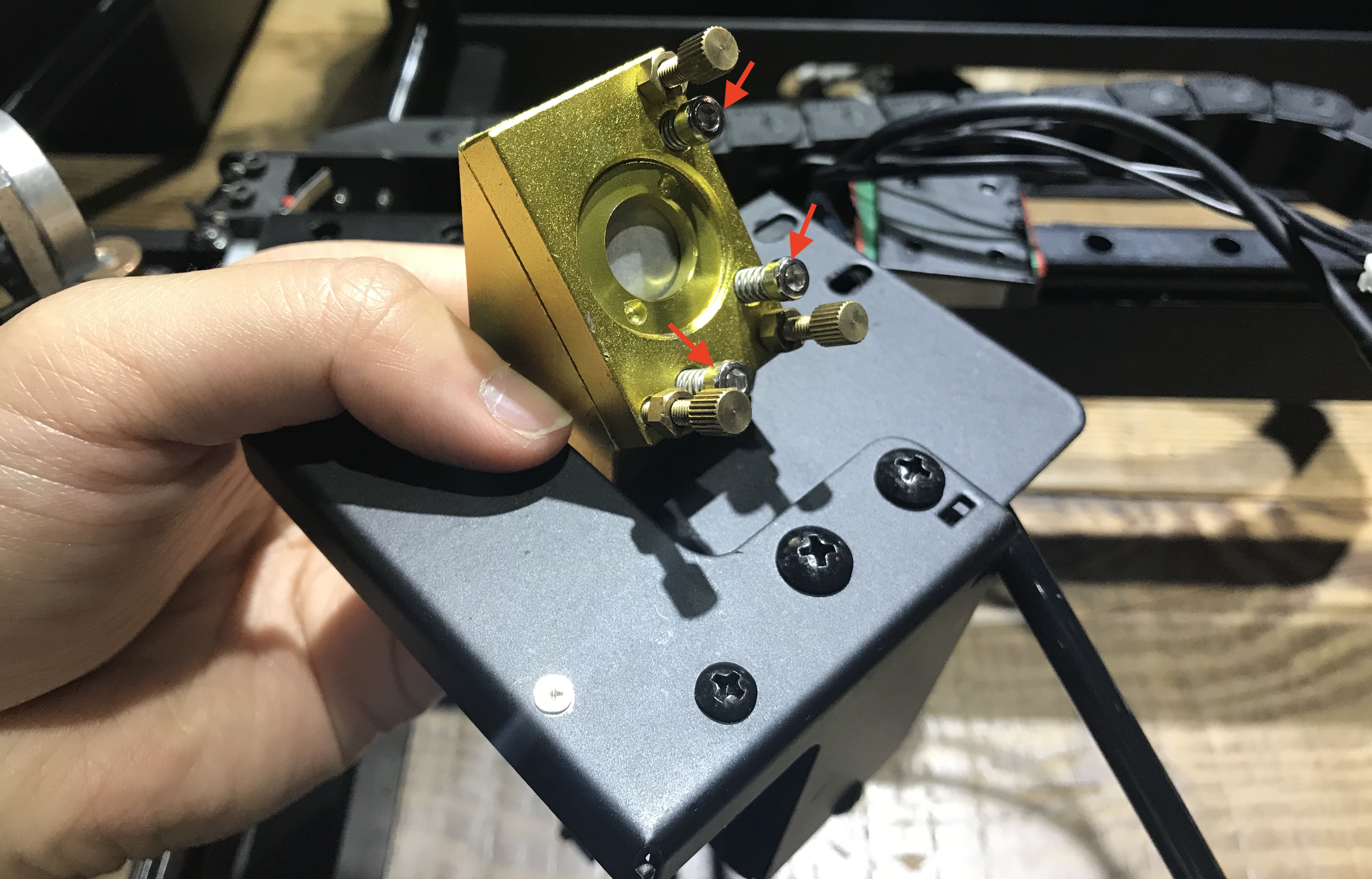

10. 第3反射ミラーを元の位置に取り付けます。
（ヒント：ネジを完全に締め付けないでください。半分程度の締め付けで十分です）

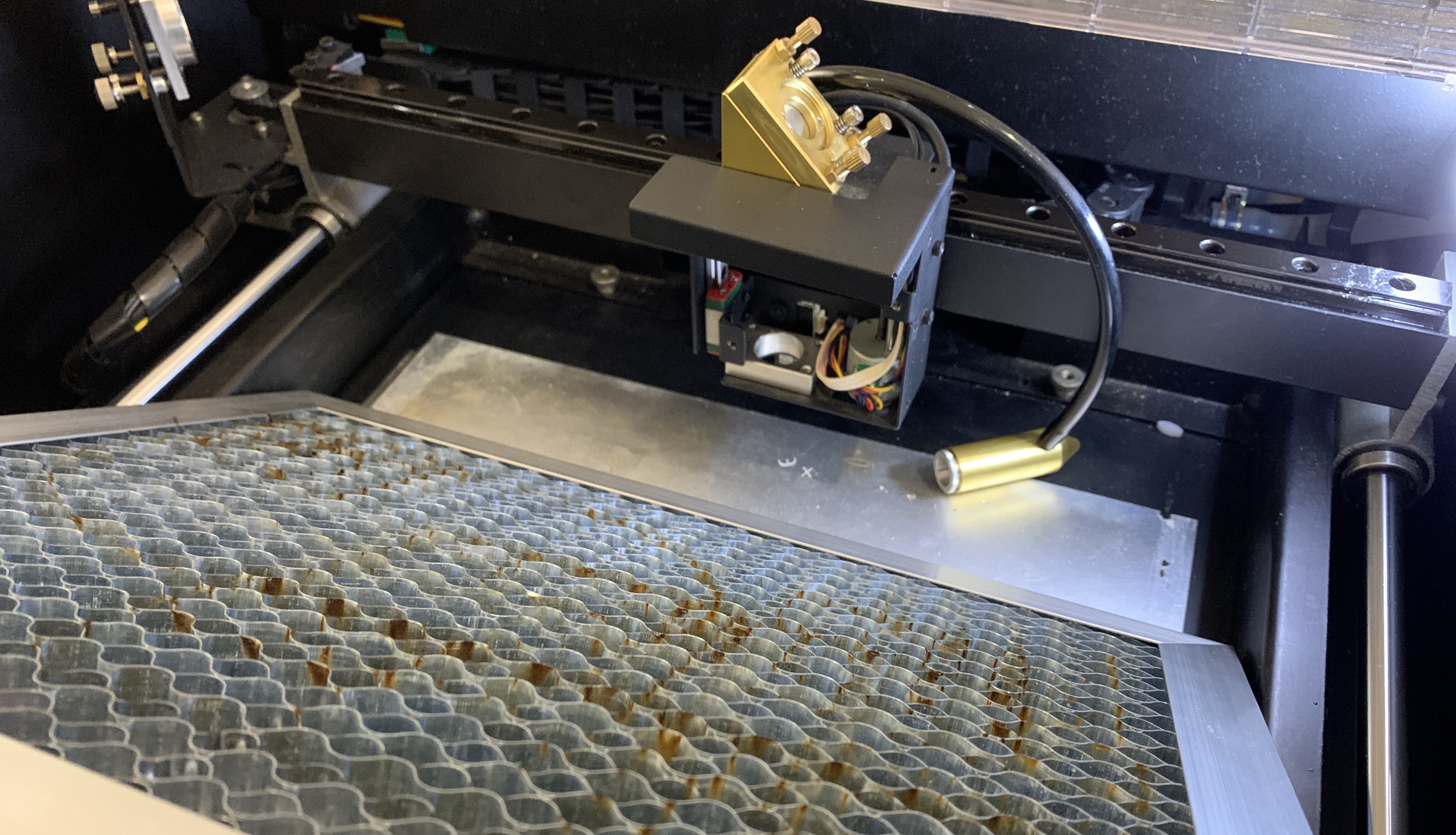

11. ハニカムプレートを取り出し、レーザーヘッドを一番上まで押し上げます（画像の赤い矢印を参照）。その後、左側のネジでレーザーヘッドを元の位置に固定します（画像の青い矢印を参照）。

12. 機械を起動します。レーザーヘッドが上昇した後、ハニカムプレートを元の位置に戻します。

13. 光軸が正しく調整されているか確認してください。 詳細については、 光軸調整 ガイドをご覧ください。

14. オートフォーカスモジュールのネジを元通りに締めます。

15. オートフォーカスの使用を開始するには、 オートフォーカスモジュールの使用方法 を参照して、Beam Studioでの基本設定を行ってください。

 注意: オートフォーカスを取り付けた後は、カメラLEDボタンを押さないでください。

マシンの電源を入れると、カメラのLEDは自動的に点灯します。カメラLEDボタンを押してもLEDは消灯せず、代わりにオートフォーカスの動作に必要な電力が遮断されます。その結果、レーザーヘッドが全く動かなくなり、再度カメラLEDボタンを押して電源を入れ直す必要があります。

関連項目: オートフォーカス使用ガイド
