beamo - ダイオードレーザーアドオンの使用方法

ダイオードレーザーアドオンには5Wのダイオードレーザーが搭載されています。波長の違いにより、ステンレス鋼に直接彫刻することが可能です。

ダイオードレーザーモジュール装着時は、メンテナンスモードでタッチパネルを使用してレーザーヘッドを制御しないでください。メンテナンスモードでヘッドを移動させる場合は、損傷を防ぐため、レーザーヘッドを移動させる前にモーターのロックを解除してください。

1. ダイオードレーザーの有効化

ダイオードレーザーアドオンを取り付けた後、Beam Studioでダイオードレーザーを制御し、レイヤー間でレーザータイプを切り替えることができます。

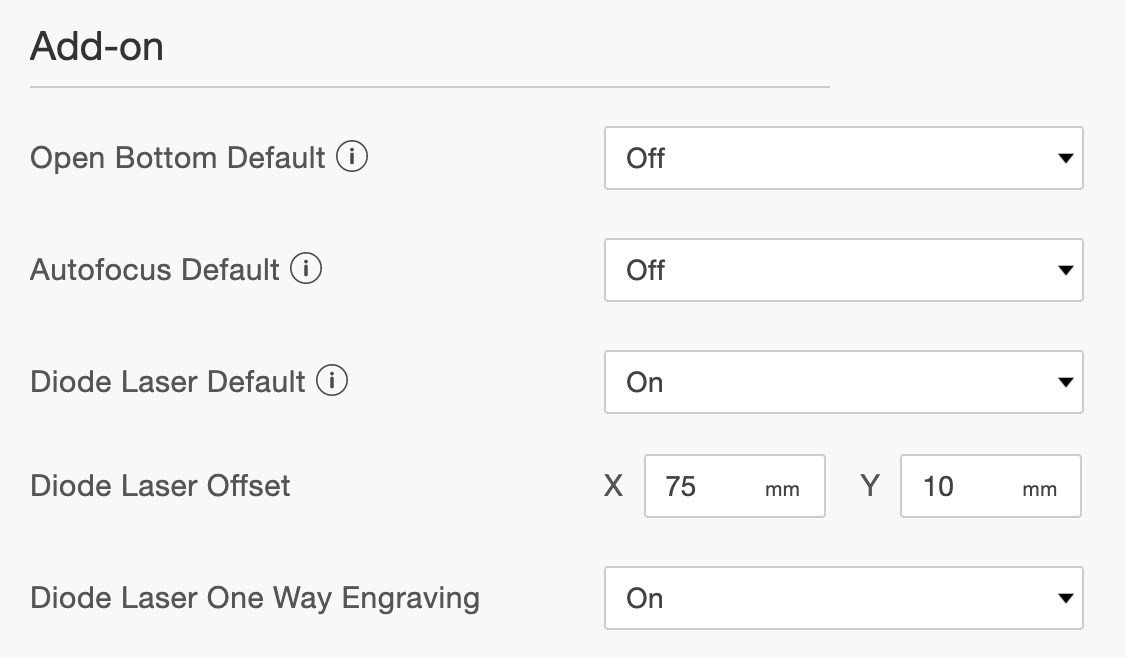

ダイオードレーザーアドオンを使用するには、「環境設定」に移動します (Mac: メニュー > Beam Studio > 環境設定; Windows: メニュー > ファイル > 環境設定)を選択し、アドオンの下にある ダイオードレーザー オプションを選択してください。オフセット値の設定については、ステップ2を参照してください。

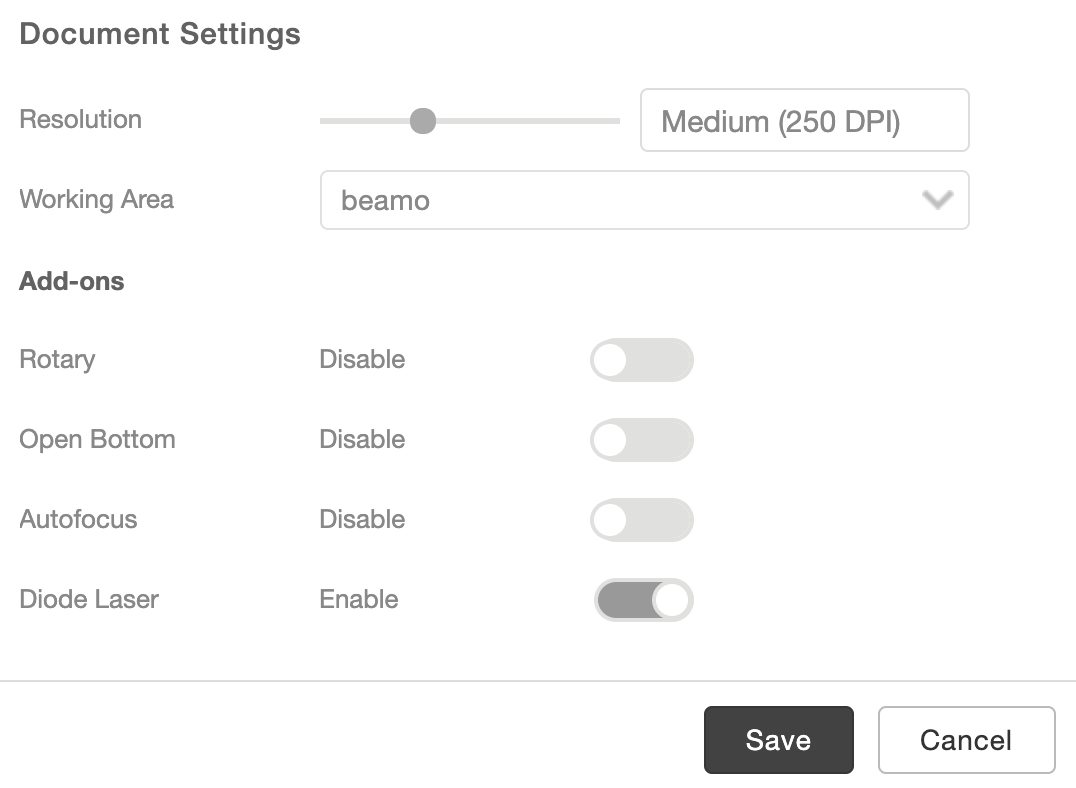

In で個別のファイルに対してダイオードレーザーアドオンの有効化または無効化が可能です。

2. ダイオードレーザーのキャリブレーション

ダイオードレーザーを使用する前に、レーザーヘッド間のオフセット値を取得するためのキャリブレーションが必要です。これは、ダイオードレーザーアドオンでは、異なるレーザーの発射位置が異なるためです。キャリブレーションは、 「メニュー > マシン > '使用中のマシン' > ダイオードレーザーアドオンのキャリブレーション」から実行できます。手順はカメラのキャリブレーションと類似しています。

3. レーザーの切り替え

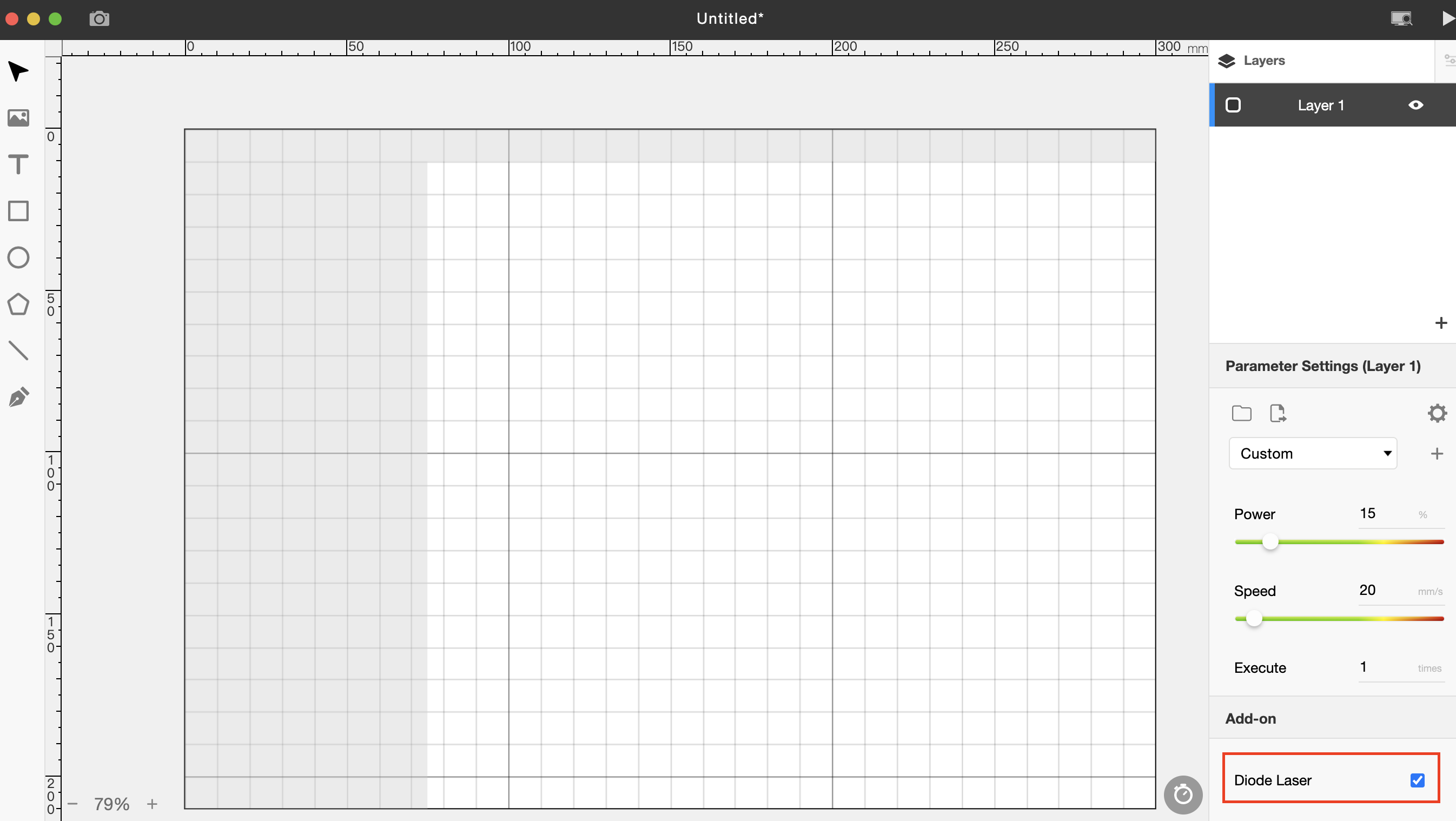

ダイオードレーザーを有効にすると、レイヤーのレーザーパラメータパネルに「ダイオードレーザー」オプションが追加されます。このオプションを選択すると、対象レイヤーでダイオードレーザーアドオンの機能が使用可能になります。

ダイオードレーザー機能が選択されているレイヤーでは、作業領域の一部が制限されます（グレー表示）。右上隅の制限は、ダイオードレーザーアドオンのレーザー発射位置が左下隅にあるため、右上隅の一部が処理できないことによるものです。左下隅の領域制限は、ダイオードレーザーアドオンのサイズにより、レーザーヘッドがその特定の領域に到達できないためです。

作業エリア ｜取り付け後、ダイオードレーザーの作業エリアは230mm x 200mmになります。CO2レーザーの作業エリアは250mm x 200mmに縮小されます。

4. 推奨パラメータ

ダイオードレーザーでは、より高い出力パーセンテージが使用可能です。ステンレス鋼の場合、出力を100%に設定し、速度は3〜5mm/sにすることをお勧めします。

5. その他

ダイオードレーザーヘッドからレーザー光が出力されない場合：

1. 1. Beam Studioで上記の手順を正しく実行していない。
   2. 「出力率」が低すぎます。「x1.0」に設定してください。
   3. ダイオードレーザーモジュールの信号が接続されていません。

ダイオードレーザーモジュール上部のファンが動作しているか確認してください。動作していない場合は、 以下を確認してください：

• • • タッチスクリーン > メンテナンス > 「Cam led」ボタンを押します。ダイオードレーザーモジュール上のファンが動作すれば、信号がオンになっています。
    • それでもダイオードレーザーモジュールが動作しない場合は、FLUXサポートまでお問い合わせください。
