beamo - ダイオードレーザーモジュールアドオンの取り付け/操作手順

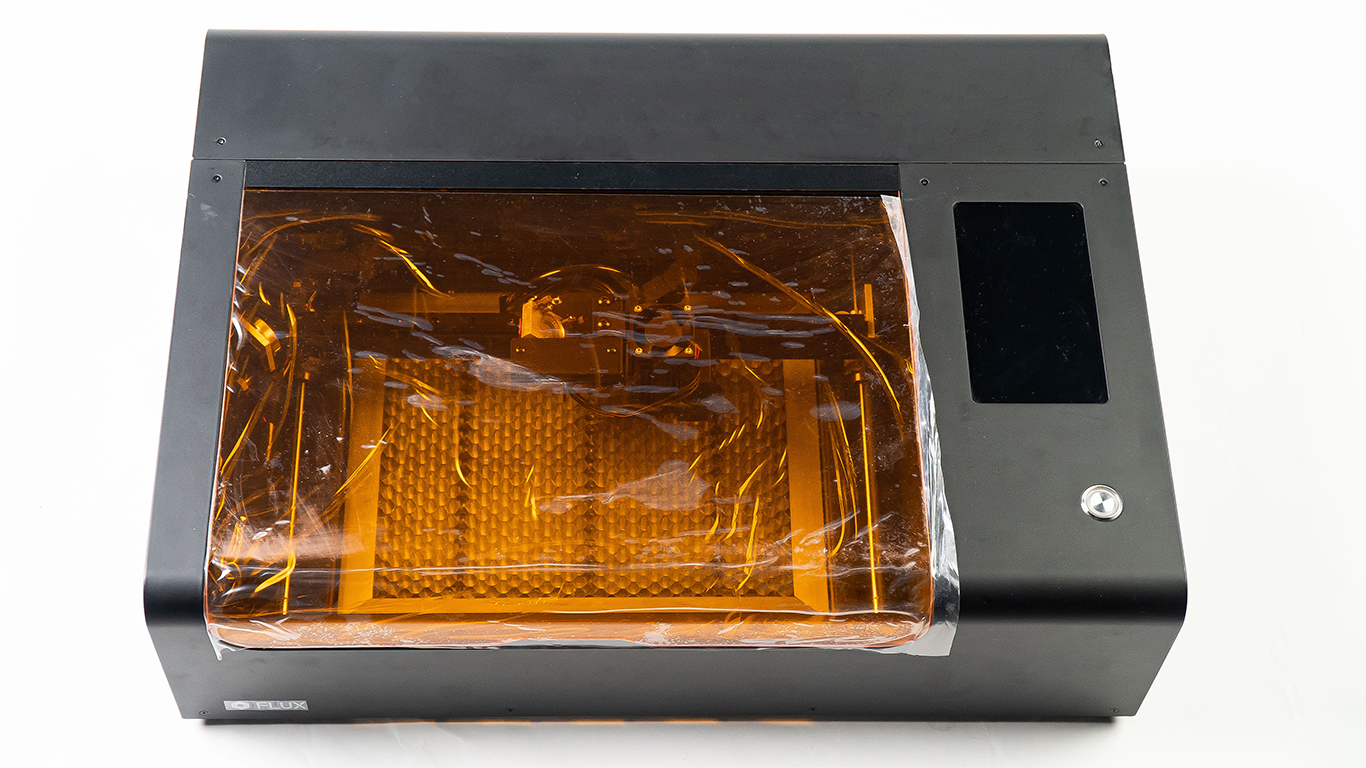

6. 古い透明アクリルドアカバーをオレンジ色のアクリルドアカバーに交換します:

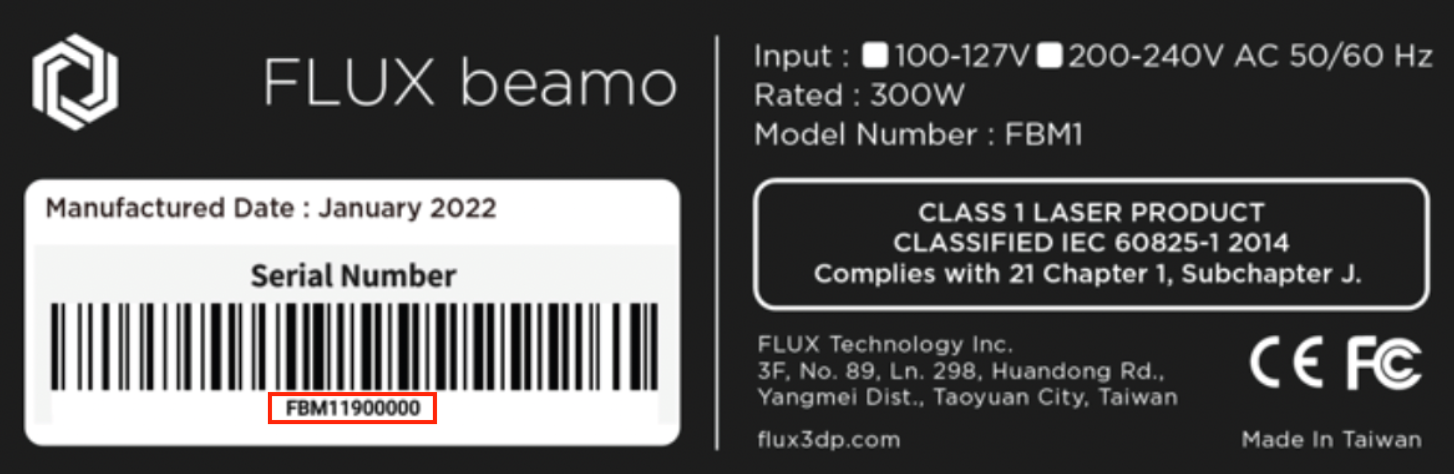

• 取り付け前に、beamoのシリアル番号を確認して、どの手順に従うかを決定してください。シリアル番号は、以下の画像のようにbeamoの背面にあります:


• 新型アクリルドアの場合 (S/N が FBM12200004 以降、より大きい、または等しい):
  動画の手順に従ってください。


• 旧型アクリルドアの場合 (S/N が FBM12200004 より前または小さい):

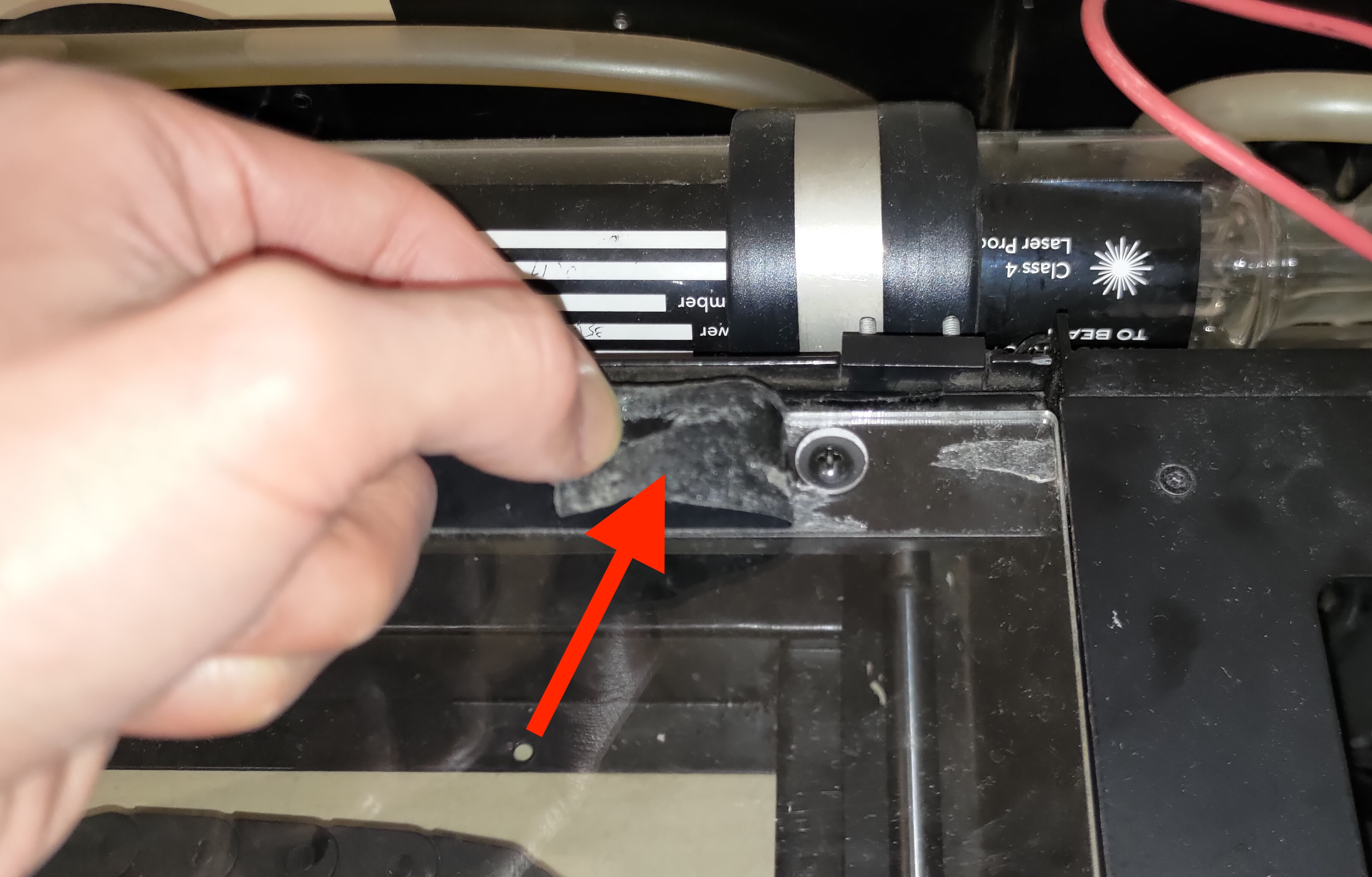

  A. 黒いステッカーを剥がします。（背面カバーを取り外す必要はありません。）

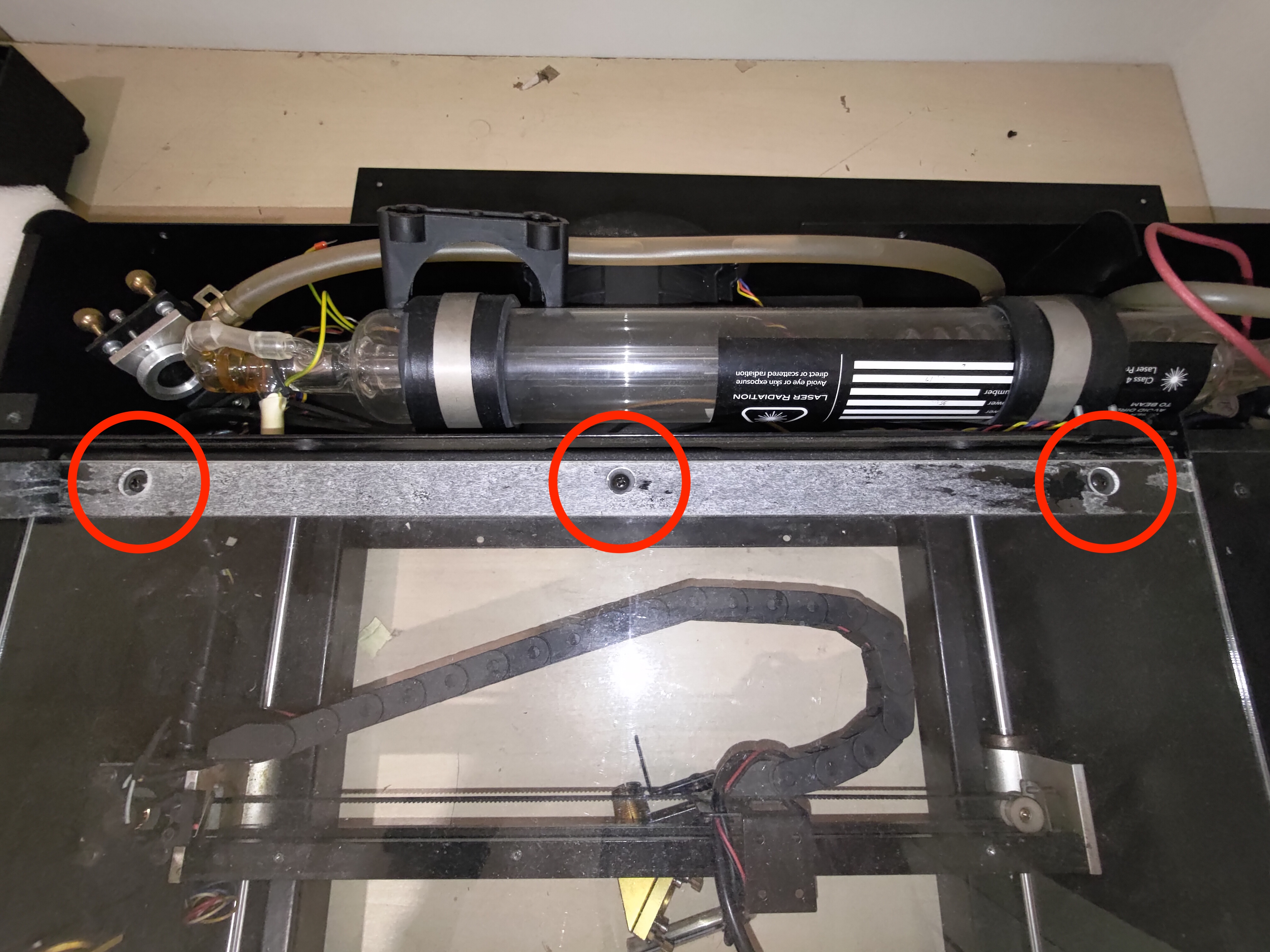

  B. プラスドライバーを使用して、透明アクリルドアカバーの3本のネジを緩めます。
     （後で使用するためにネジを保管してください。）

  C. 透明アクリルドアカバーをオレンジ色のアクリルドアカバーに交換します。
       （オレンジ色のカバーの保護フィルムを残すか取り除くかは任意です。）
  D. 手順Bで取り外したネジを元に戻します。
  E. ネジを隠すために新しい黒いステッカーを貼り付けると、取り付けが完了します。

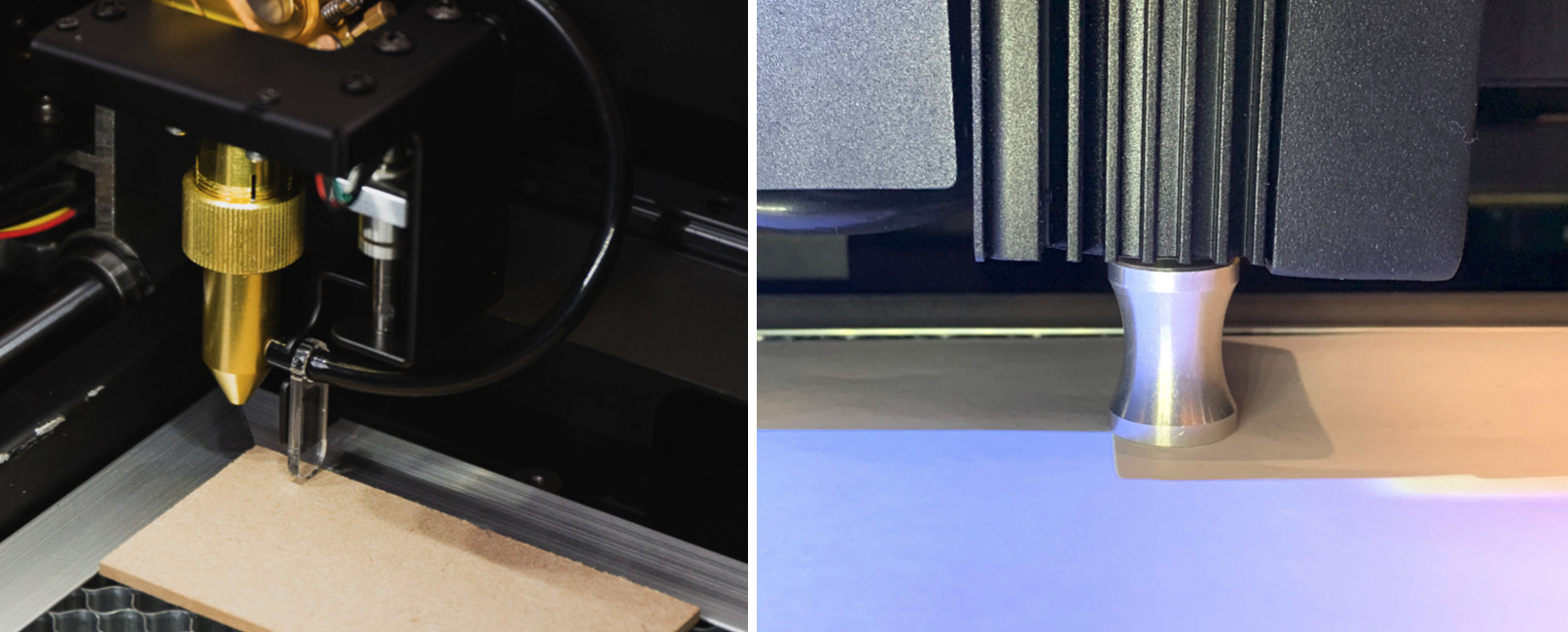

ダイオードレーザーモジュールのレーザー出力位置はCO2レーザーとは異なるため、レーザーヘッド間のオフセット値を取得するためにキャリブレーションが必要です。
* ダイオードレーザーモジュールをキャリブレーションする前に、カメラのキャリブレーションが正確であることを確認してください（「カメラのキャリブレーション」が完了していること）。

1. ダイオードレーザーモジュールのキャリブレーション、集光の準備：

「機械」メニューの下にある機械名を選択 > 「ダイオードレーザーモジュールのキャリブレーション」 > 白い紙に焦点を合わせる > キャリブレーション画像をプロットする。
ダイオードレーザーモジュールが校正されていない場合、彫刻位置がずれる可能性があります。

2. 赤い四角形の外側をグリッド線の中心の四角形に合わせます:

赤い四角形がグリッド線の中心の四角形と一致するまで、変位のみ調整できます（赤い四角形の外側を切り抜かれた四角形に合わせます）。赤い四角形のサイズが正しくない場合は、再度「カメラの校正」を行う必要があります。

3. 彫刻されたグリッド線領域をプレビューします。

4. ダイオードレーザーモジュールが正しく校正されていることを確認します:

彫刻中に位置が変わらないように、紙を固定する必要があります。ある位置にオブジェクトを描画し、別のレイヤーの同じ位置に同じオブジェクトを作成し、CO2とダイオードレーザーモジュールを使用してそれぞれ2つのレイヤーを彫刻します。彫刻位置が正しく重なっている場合、ダイオードレーザーモジュールは正しく校正されています。結果が重ならない場合は、「カメラの校正」と「ダイオードレーザーモジュールの校正」を再度実行する必要があります。オブジェクトとして閉じたベクターグラフィックを避けてください。そうしないと、彫刻が切り取られ、比較できなくなります。

5. ダイオードレーザーモジュールのキャリブレーションが完了しました。
