推奨頻度

使用頻度と材料によって、1〜2週間に1回

メンテナンス手順

彫刻材料が紙や木材の場合、反射ミラーに埃やタールオイルが付着しやすくなります。綿棒に少量のアルコールを含ませて、ミラー表面の汚れがなくなるまで拭き取ってください。

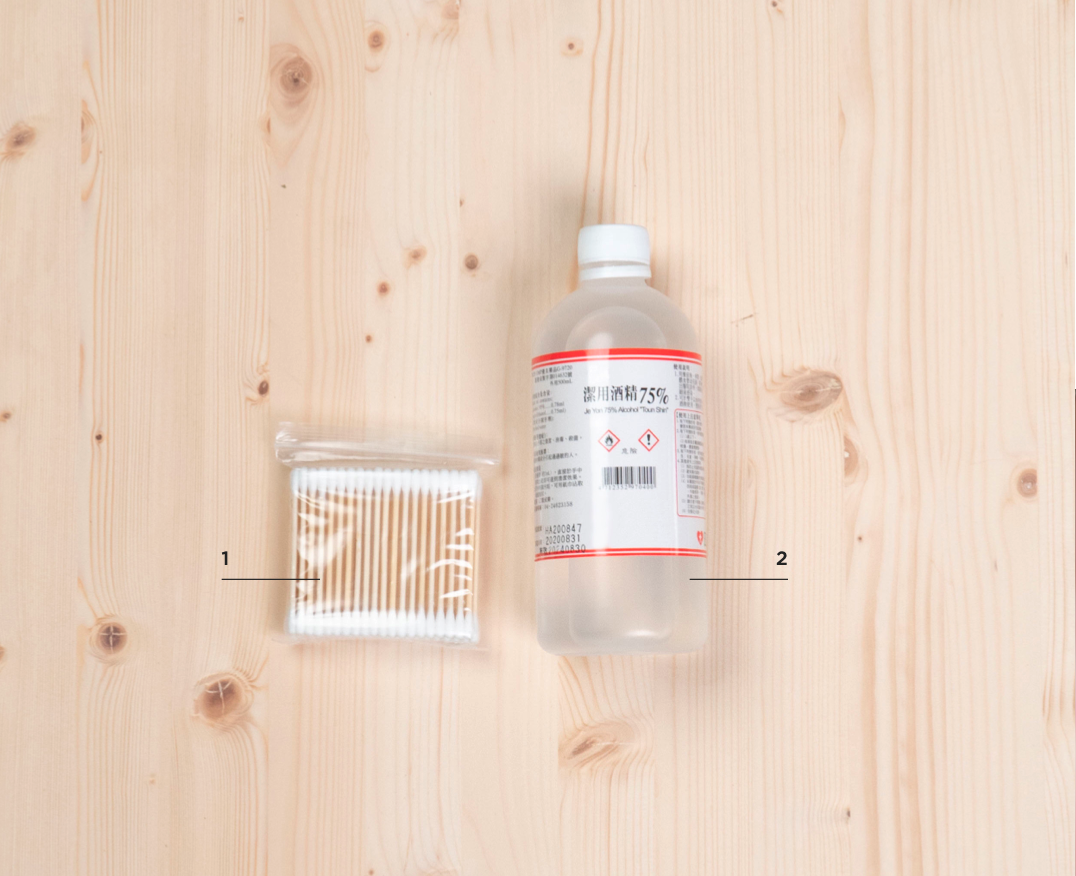

綿棒、 75%〜99%のアルコール

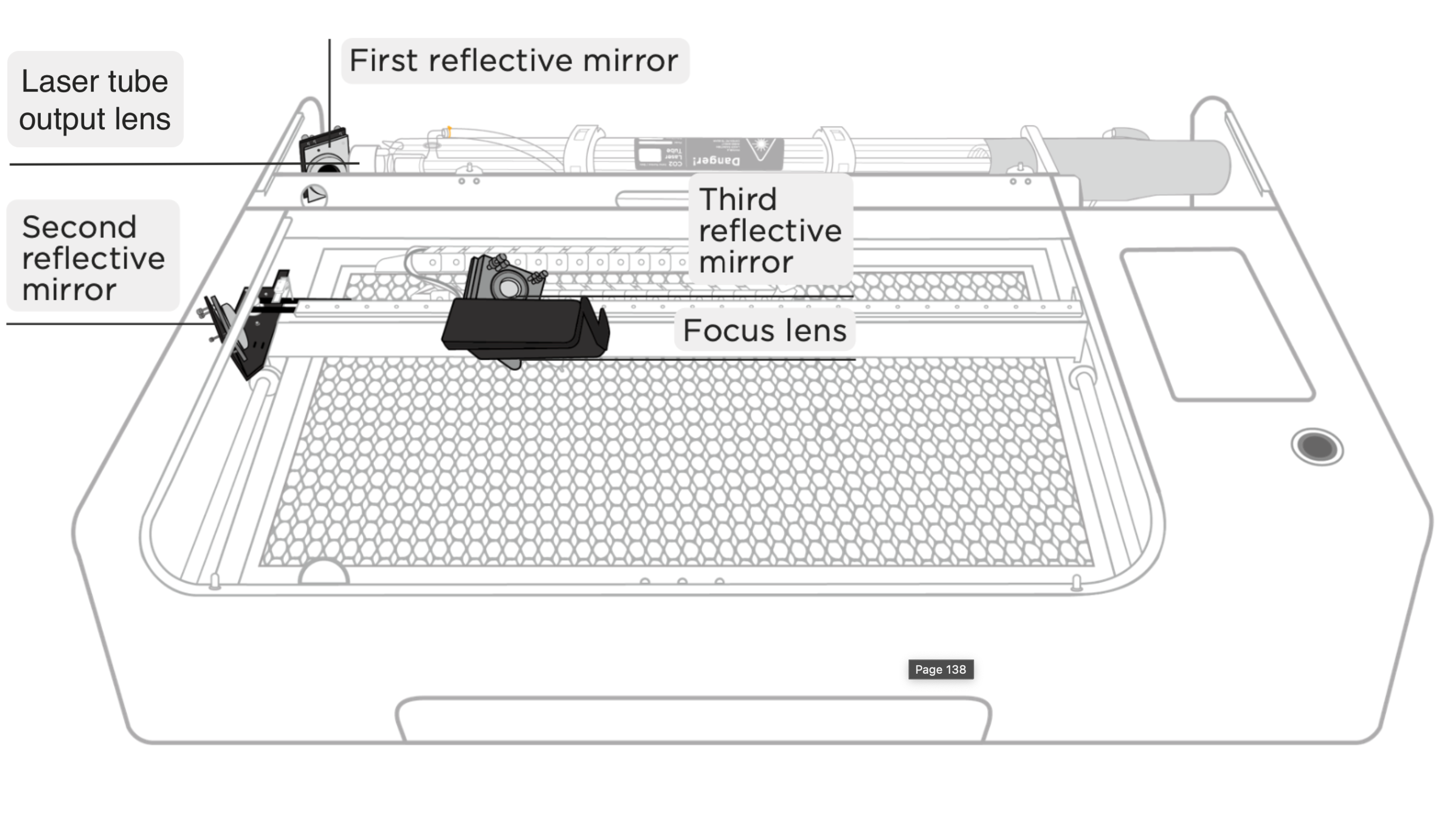

HEXAでは、3つの反射ミラー、1つの集光レンズ、1つのレーザー管出力レンズの清掃が必要で、その位置は図に示されています。

⚠️ 清掃後、ミラーとレンズに水滴が残らないようにして、酸化によるレーザー出力の低下を防ぎます。また、過度に拭き取らないでください。

1. レーザー管出力レンズの清掃

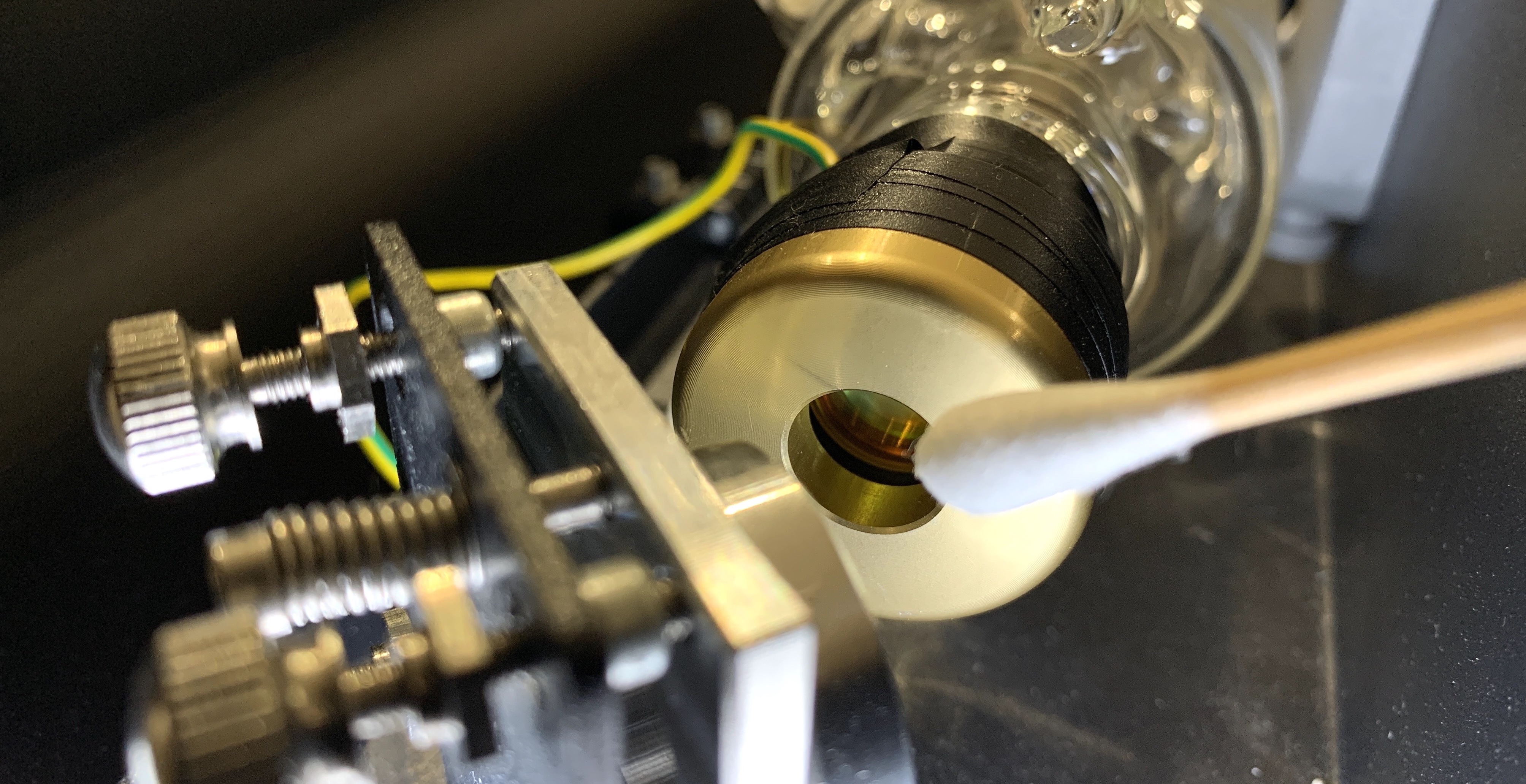

レーザー管出力レンズは、レーザー管の低圧側（第1ミラーに近い側）にあります。背面カバーを開けて、下図のように拭き取ることができます。

2. 第1反射ミラーの清掃

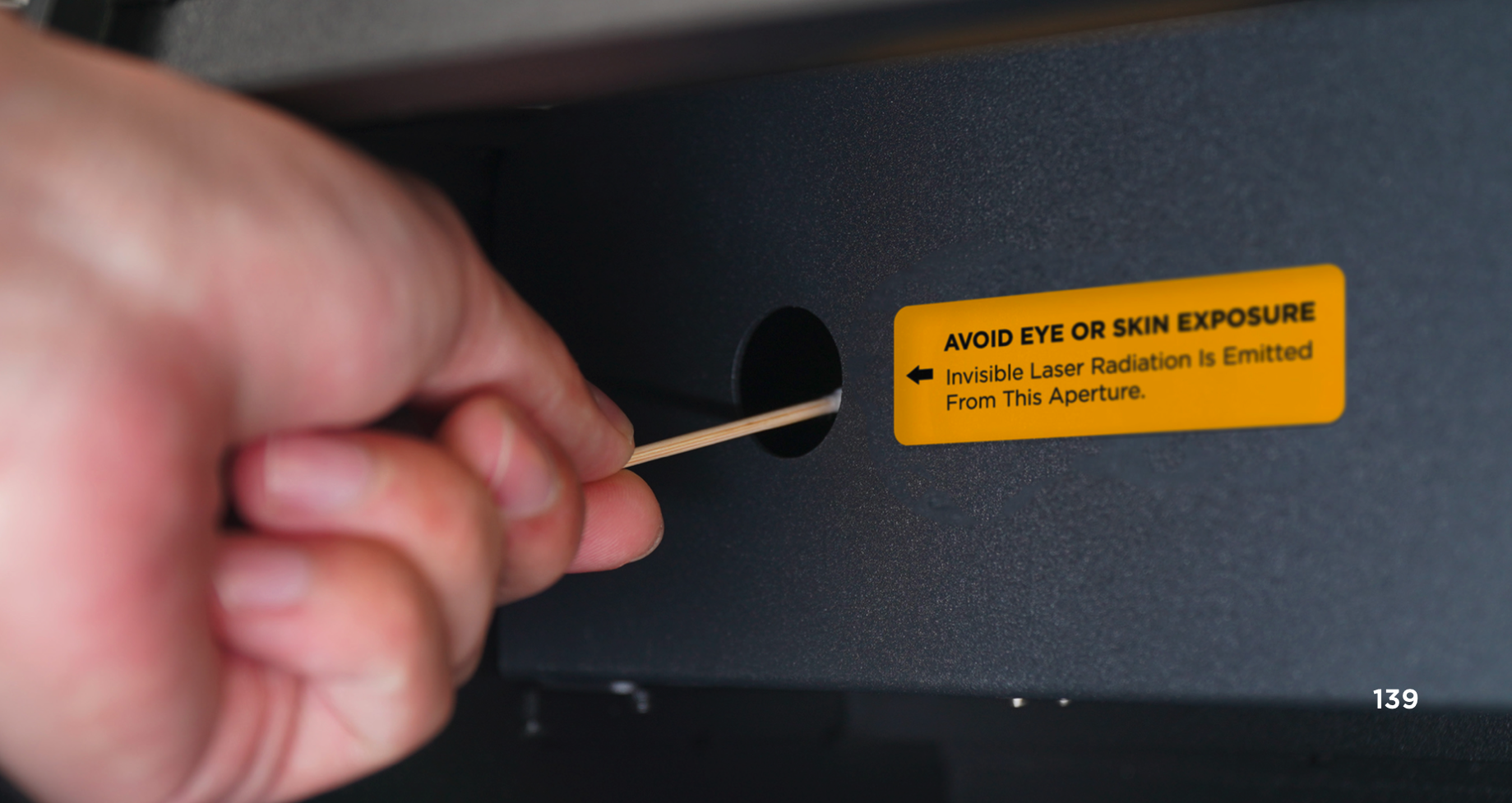

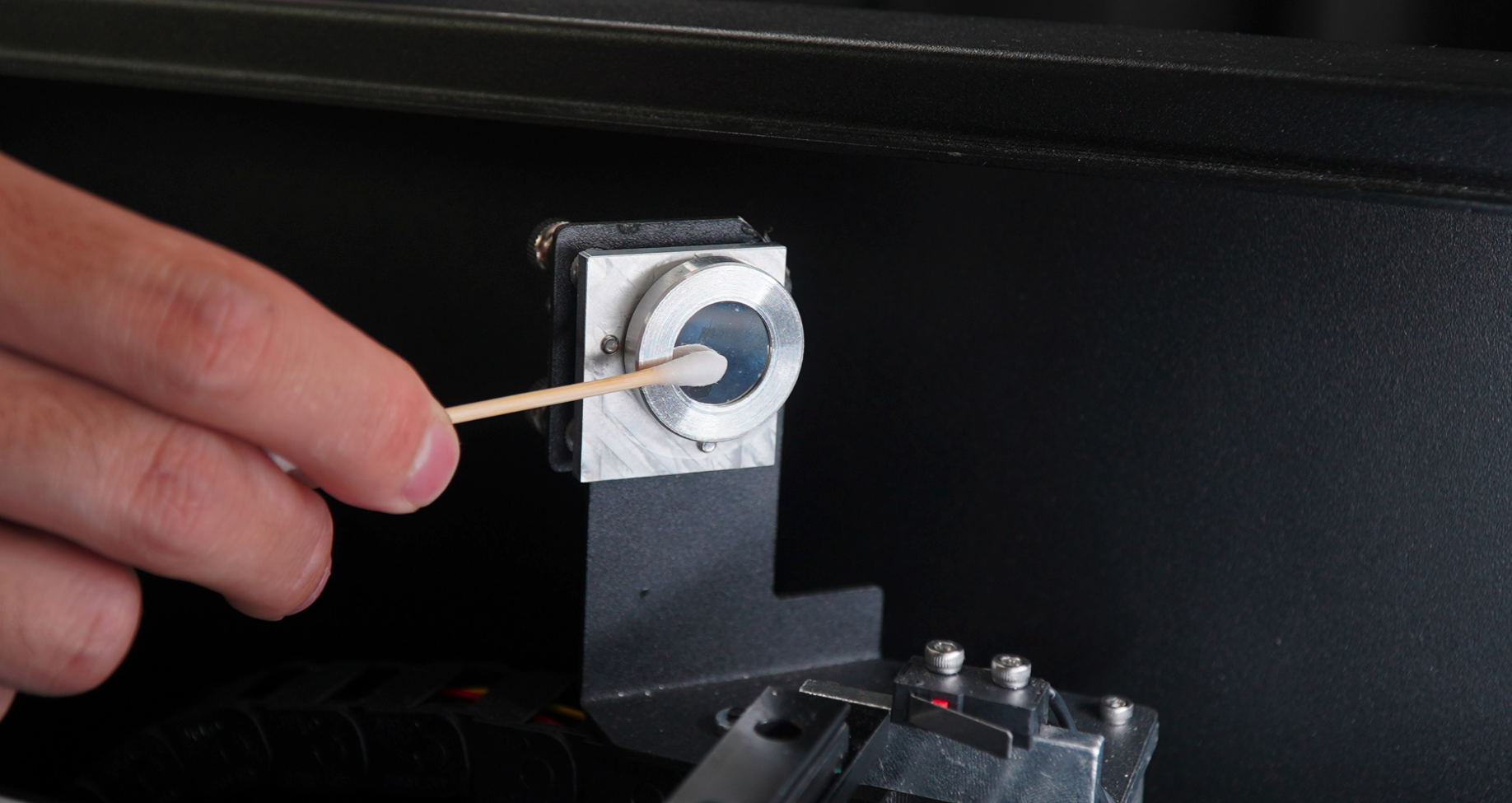

第1反射ミラーは、レーザー管の低圧側にあり、シャーシに面しています。背面カバーを開けるか、下図のように前面の穴から拭き取ることができます。


3. 第2反射ミラーの清掃

第2反射ミラーは、左側のYガイドロッドにあります。


4. 第3反射ミラーの清掃

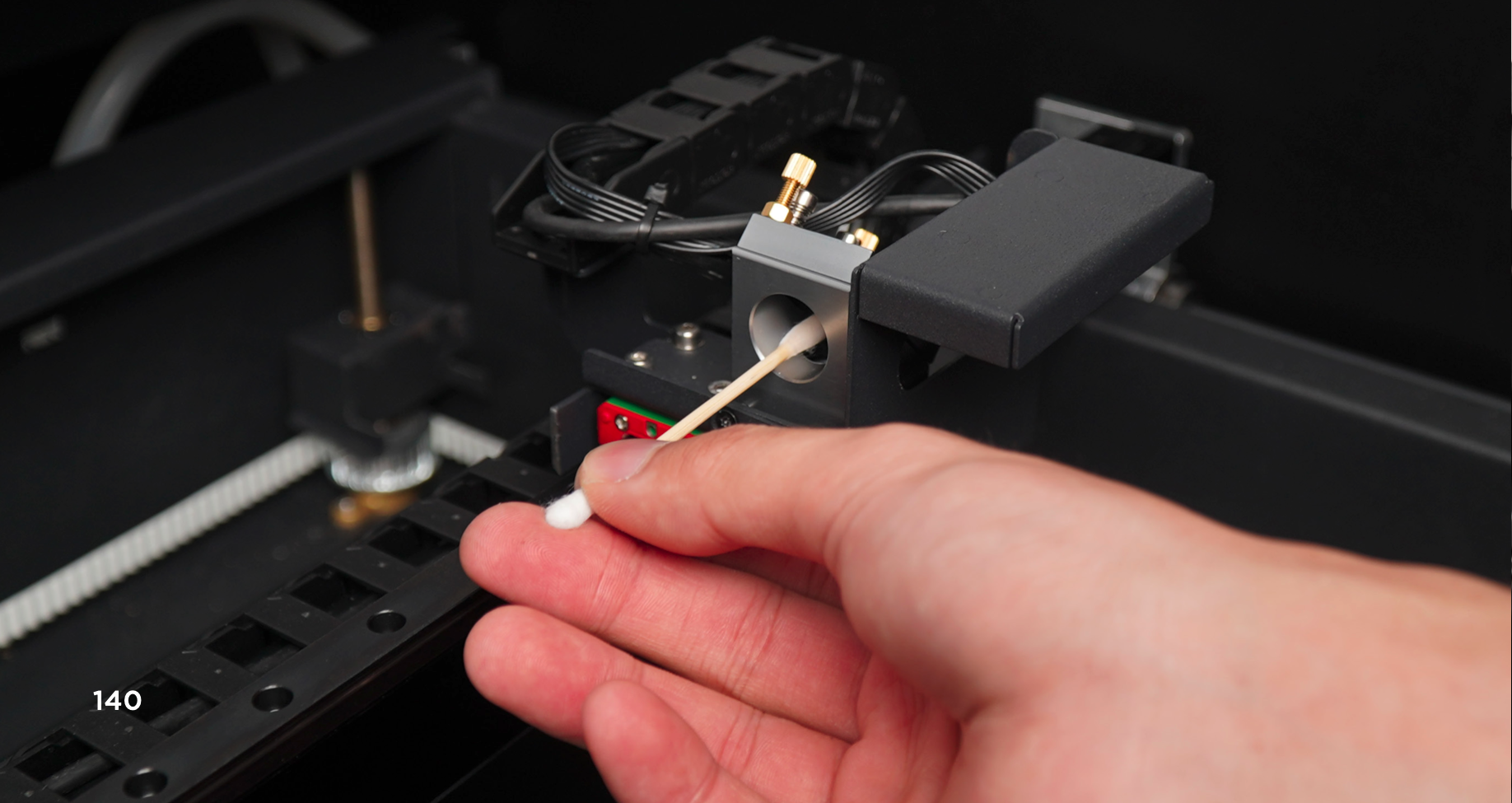

第3反射ミラーは、Xリニアレールにある三角形のミラーホルダーの中にあります。
(切断や彫刻がうまくいかない場合は、第3ミラーを取り出して清掃してください。 Link)


5. 集光レンズの清掃

集光レンズは、レーザーヘッド内の第3反射ミラーの下にあります。

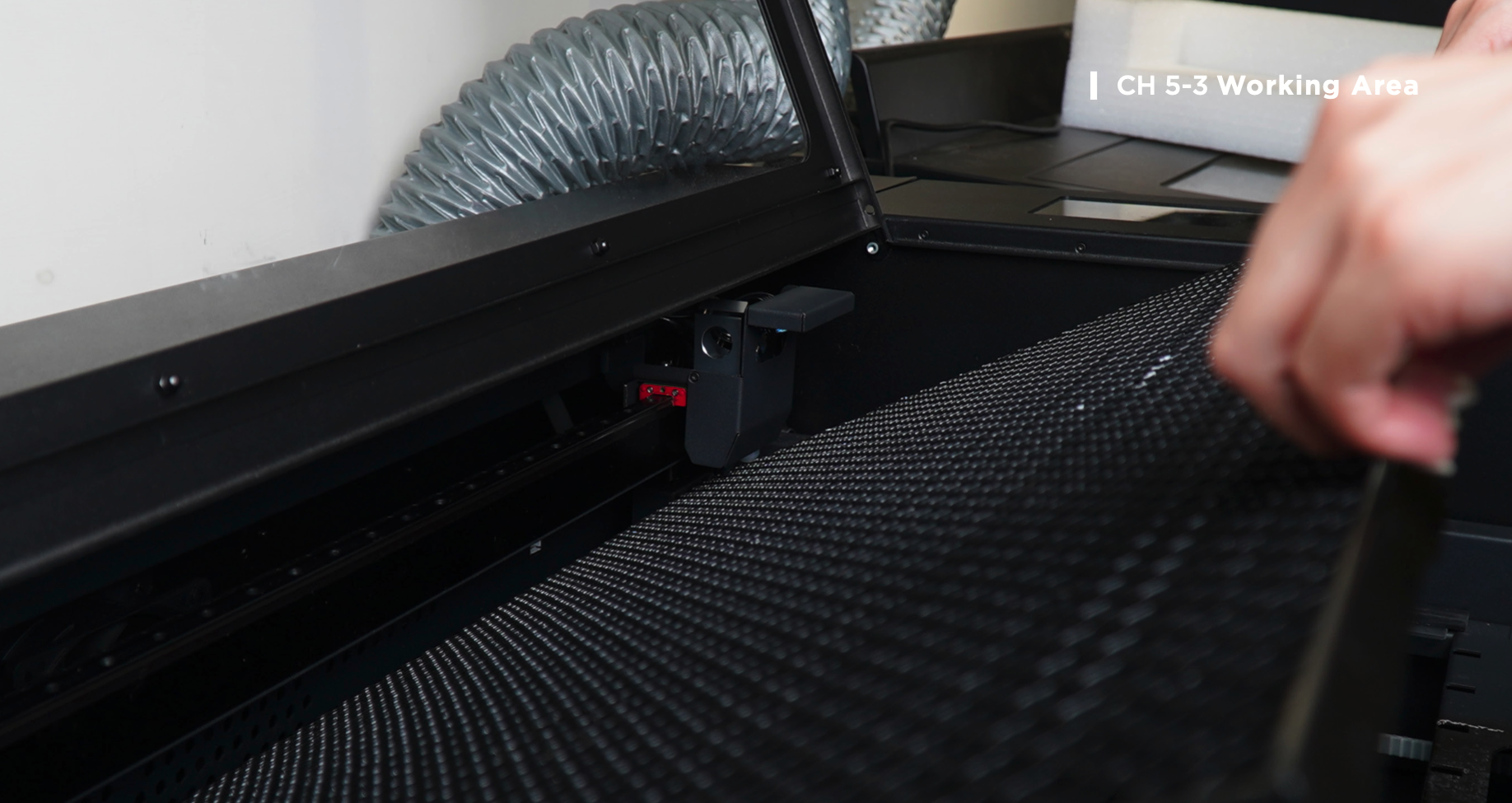

a. ハニカムテーブルを取り外します

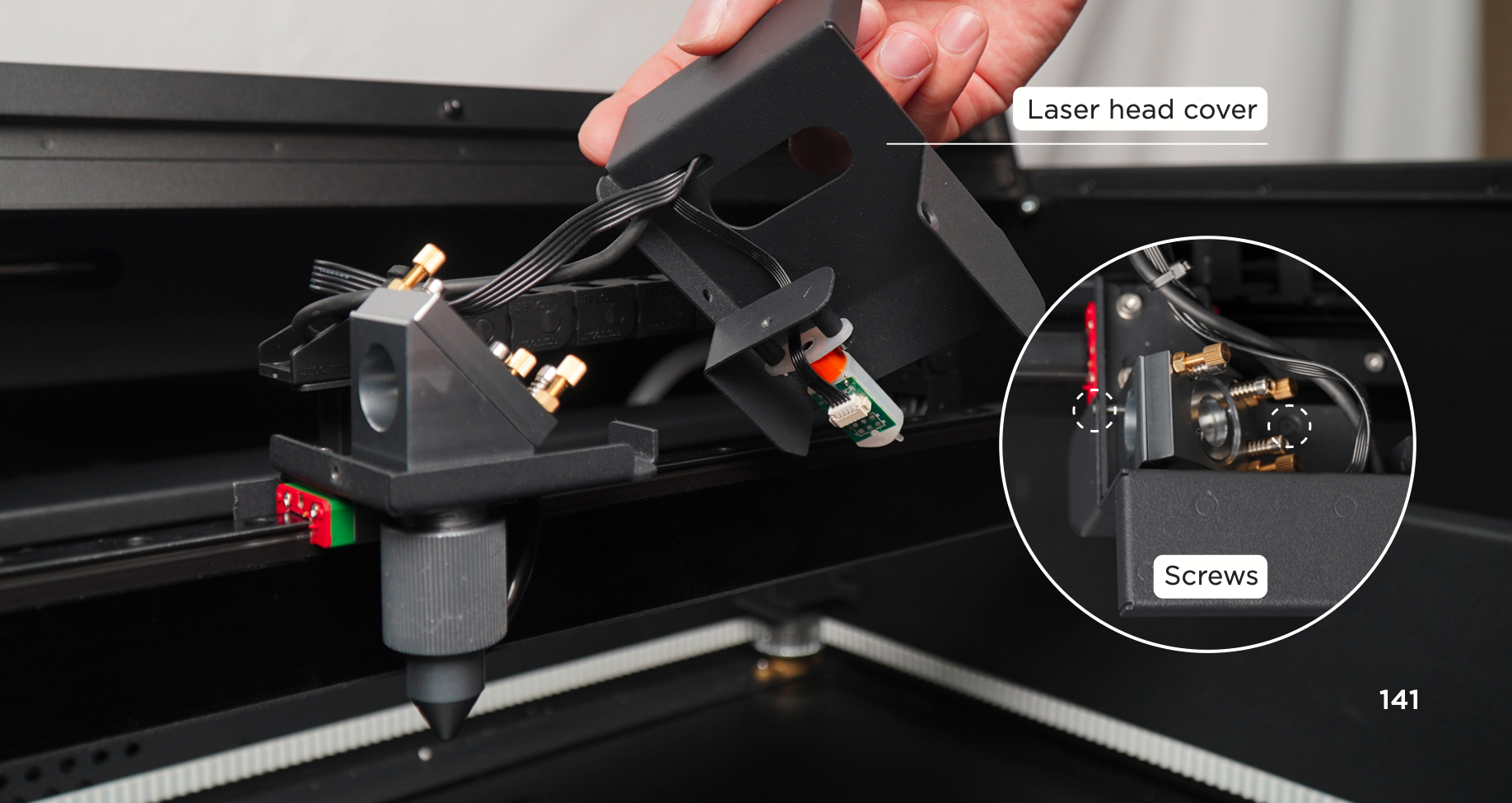

b. レーザーヘッドカバーの2本のネジを緩め、カバーを横にずらします

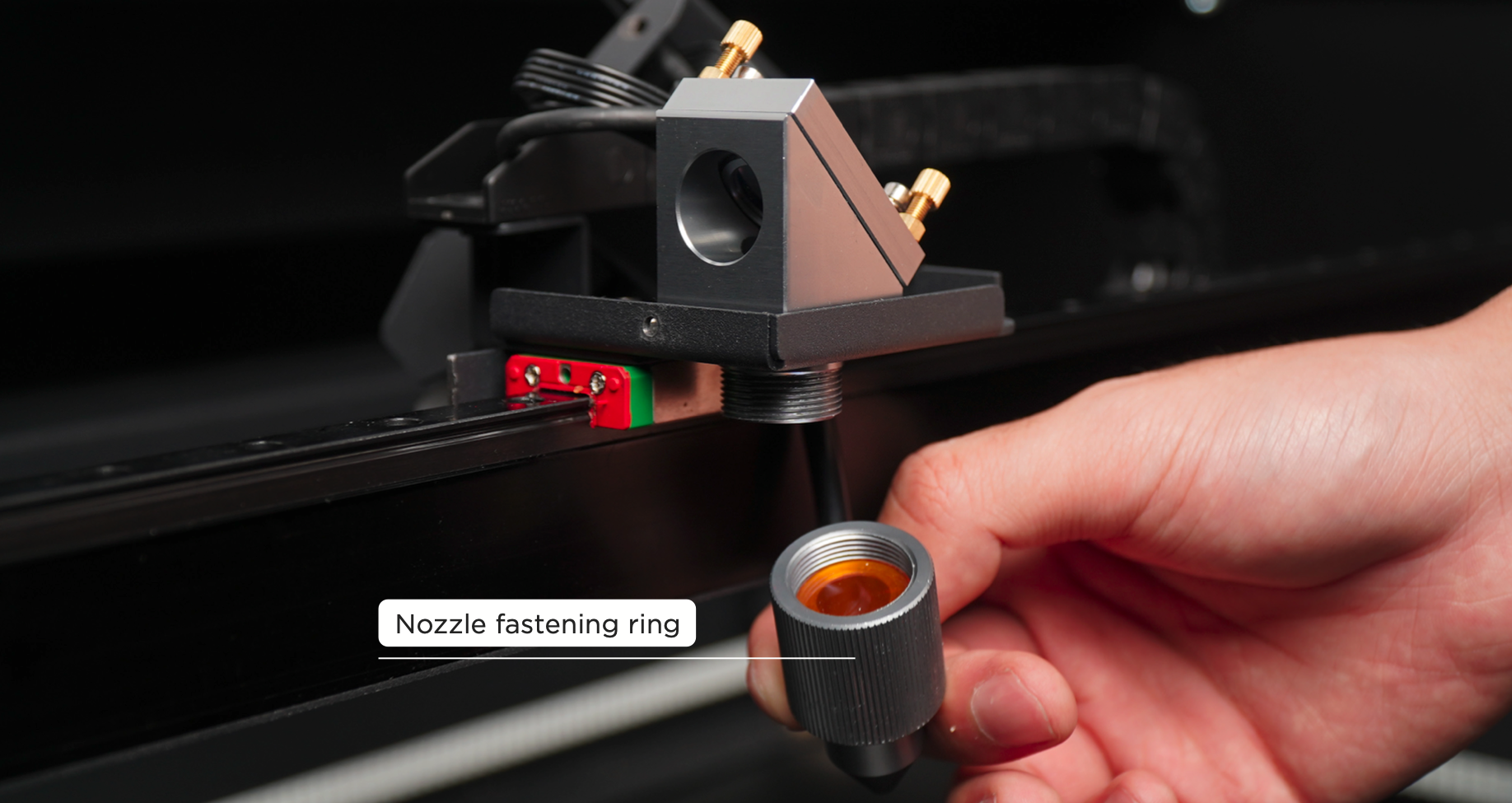

c. ノズル固定リングを時計回りに回してネジを外します > レーザーヘッドを取り外します。この際、集光レンズが飛び出さないようご注意ください

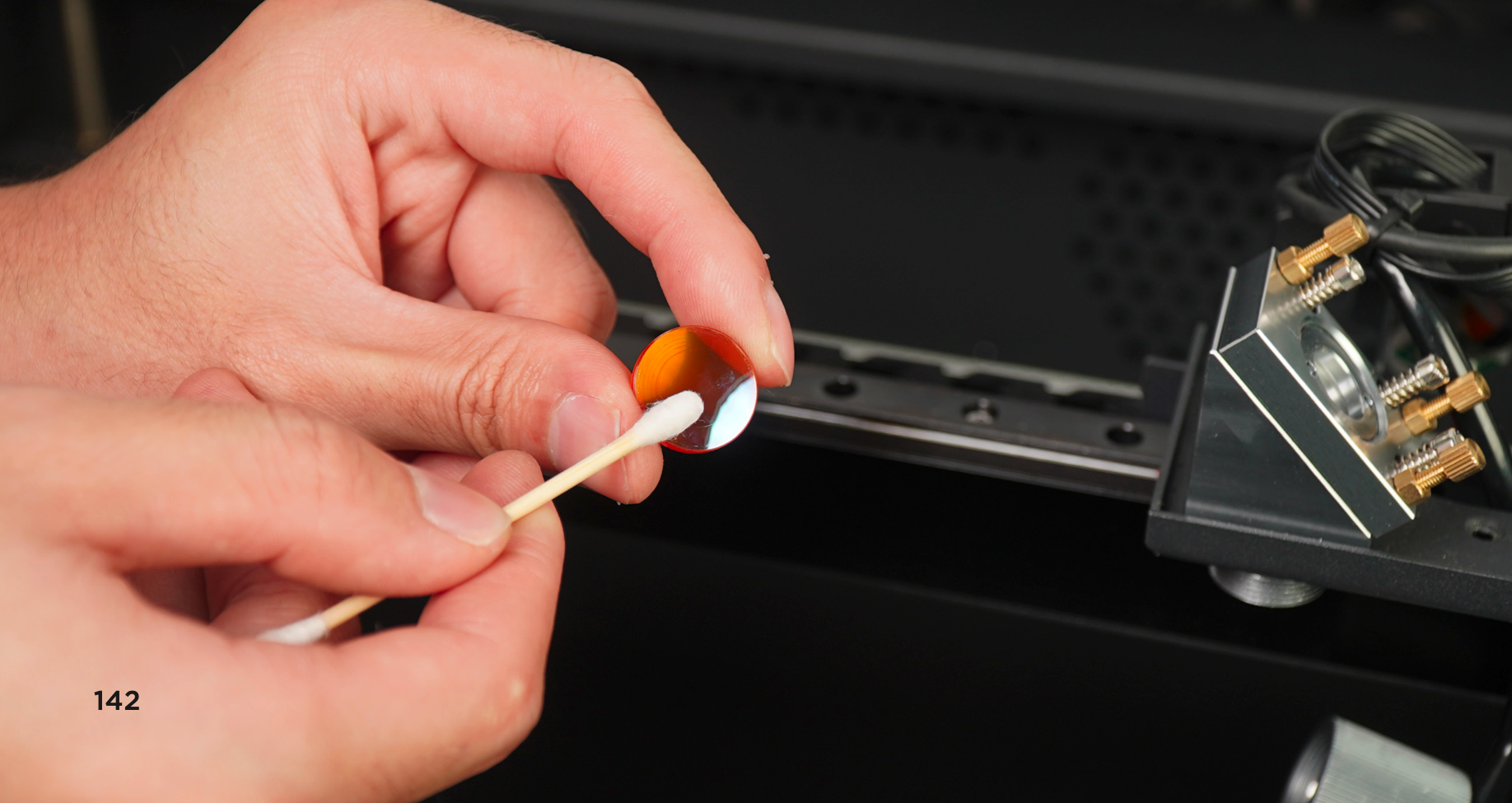

d. 集光レンズを取り出し、クリーニングを行います。


6. 集光レンズを元の位置に戻します

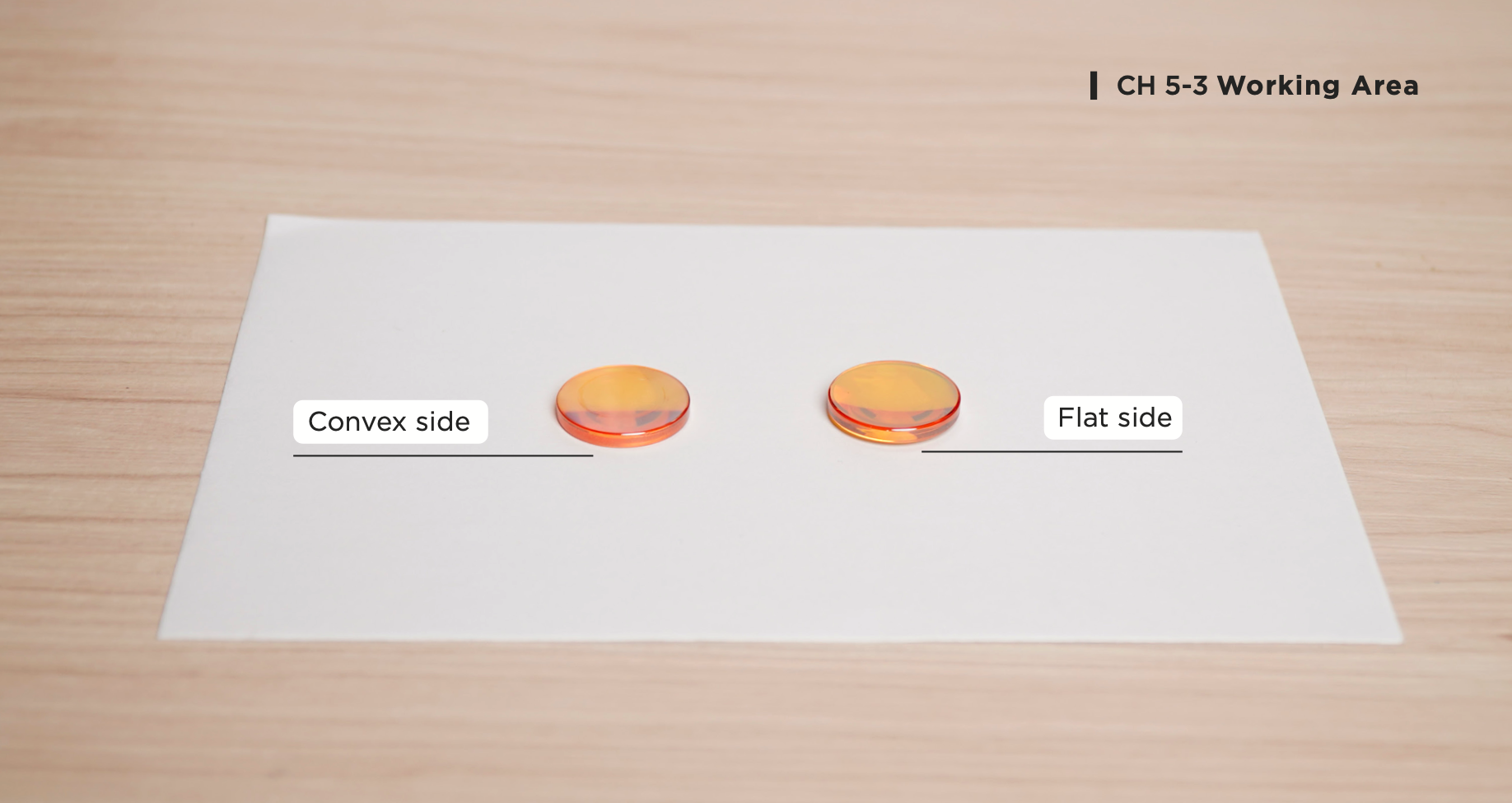

レンズには向きがあり、凸面が上向き、平面が下向きになります。
(集光レンズの端を手に持ち、レンズの方を見ると、凸面側には自分の姿が見え、平面側には自分の姿が見えません。)

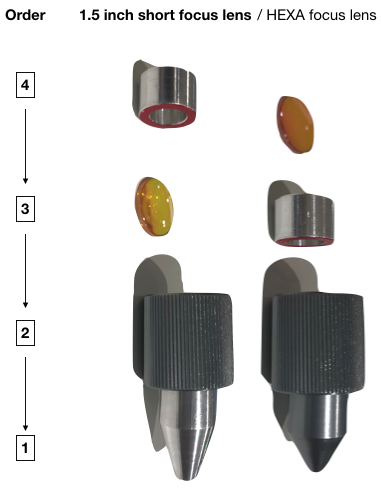

下の画像のように、正しい順序で取り付けてください:

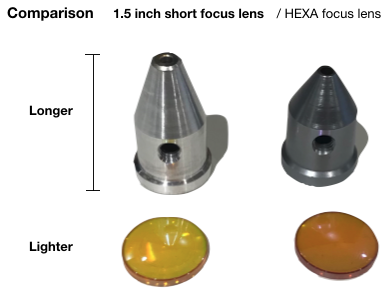

左側は1.5"レンズアドオンで、右側は標準レンズです。


⚠️ 指示された方向に従って取り付けないと、焦点がずれ、彫刻がぼやけたり、切断できなくなったりする可能性があります。
