4-10 レーザー管の交換

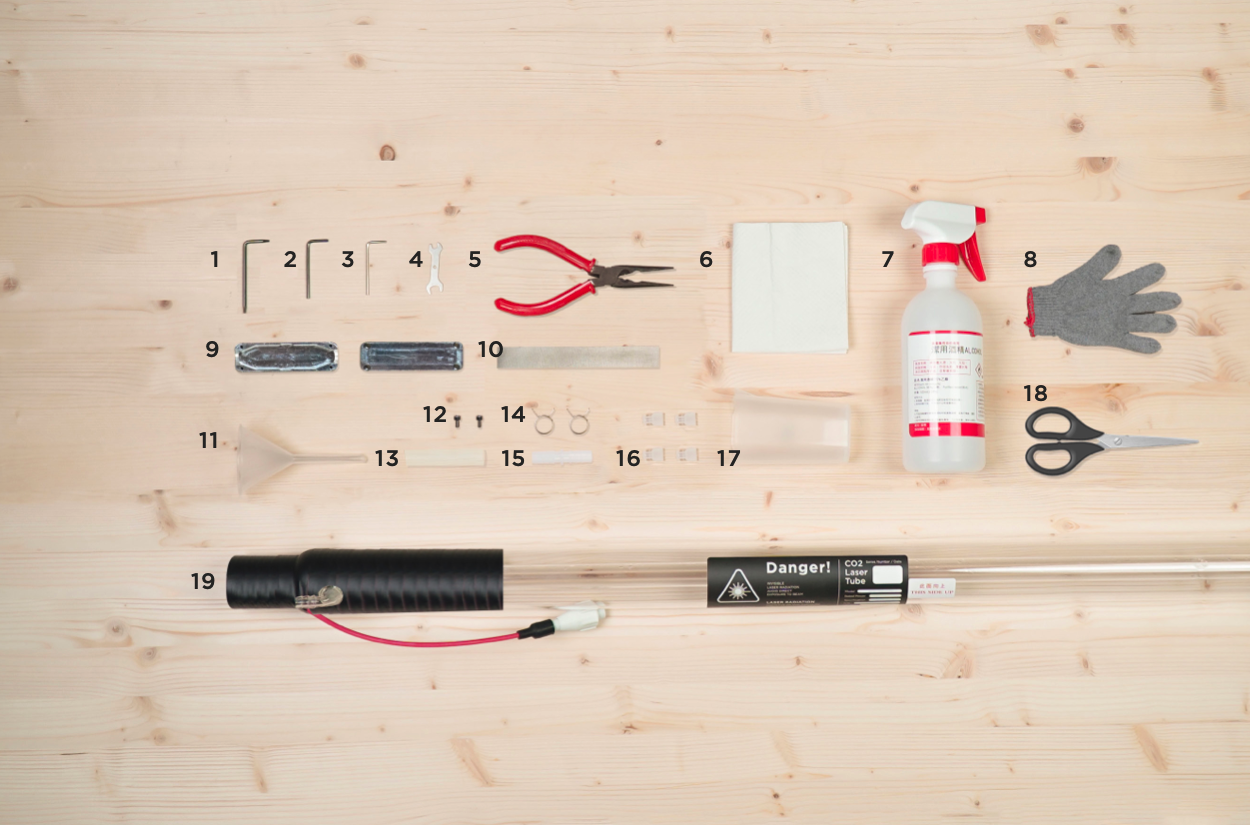

交換手順

0. 電源を抜き、筐体を開ける

1. まず電源コードを抜いてから、レーザーチューブを交換してください。
2. トルクスドライバーを使用して、背面カバーの両側にある2本のネジを外し、カバーを持ち上げてください。
3. レーザーチューブを交換する前に、まず背面シャーシのほこりを取り除くことができます。掃除機または高圧洗浄機を使用して背面シャーシのほこりを取り除き、その後、ペーパータオルまたはアルコールを含ませた布で汚れた部分を拭き、次の操作を行う前にシャーシが乾くのを待ちます。

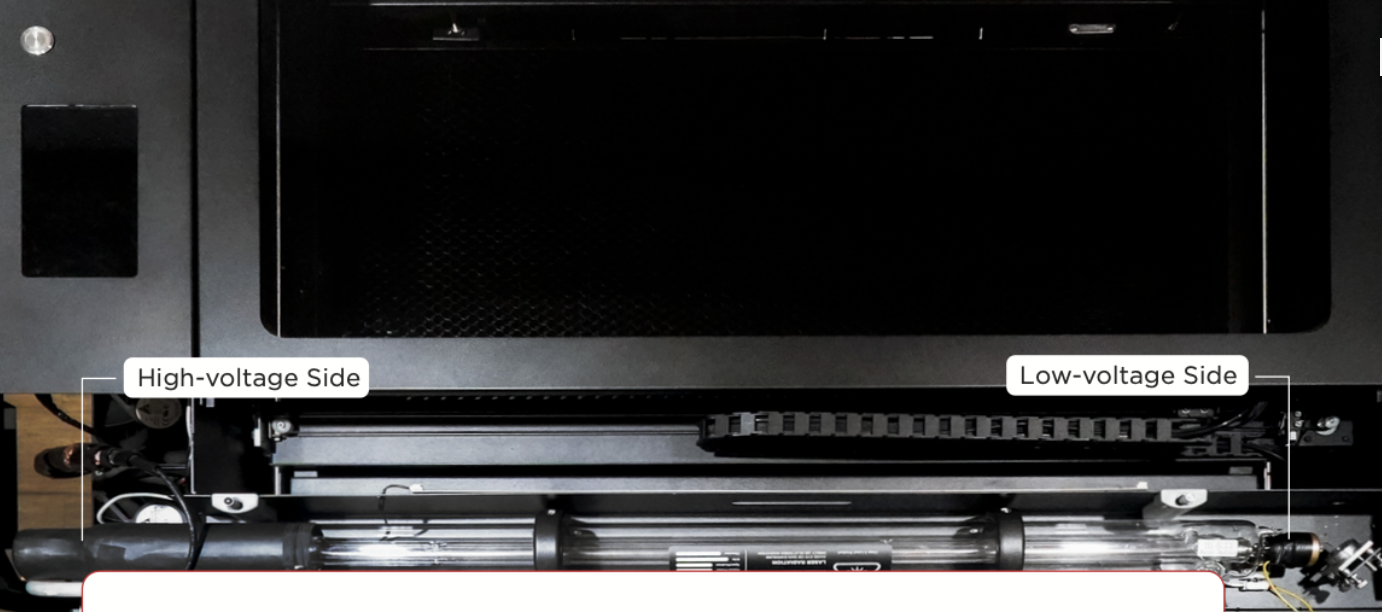

4. レーザーチューブには2つの端があります。高電圧（"High-voltage"）側は画面の近くにあり、低電圧（"Low-voltage"）側は反射ミラーの近くにあります。
5. 水漏れによる機械の損傷を避けるため、高電圧側と低電圧側の両方にボロ布またはペーパータオルを置いてください。

1. レーザーチューブの配線を外す：

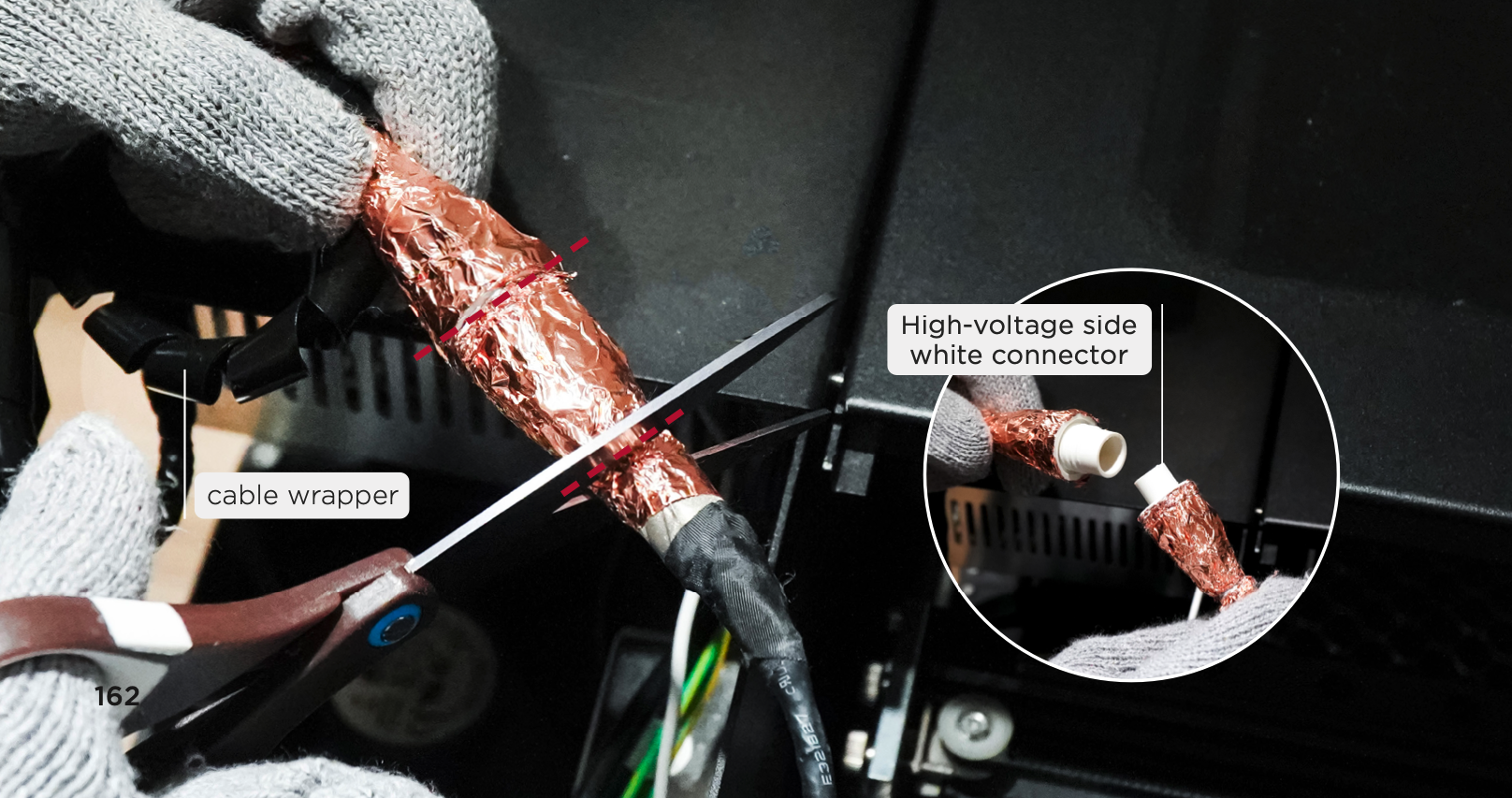

a. 切断と取り外し

これがチューブ交換の初めてではない場合は、このステップをスキップして、2.5mmのアーレンキーでアルミニウムを直接取り外してください。

1. 付属の手袋を着用してください
2. ケーブルラッパーを取り外します
3. ハサミで銅の部分を切断します
4. 高電圧側の白いコネクタを取り外します

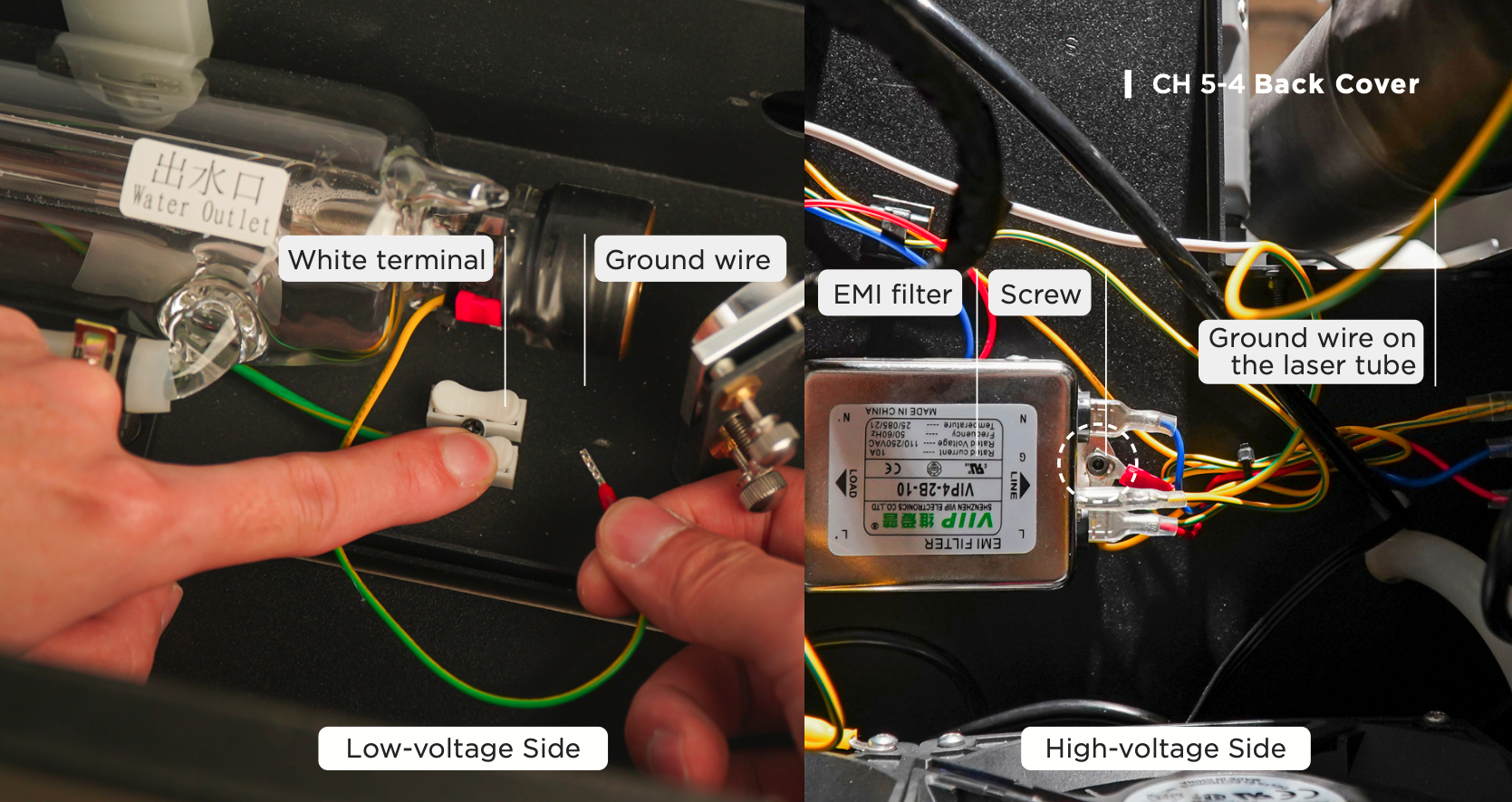

b. レーザー管の配線を外す

白い端子を押して、アース線を引き抜きます

c. 高電圧側のアース線を取り外す

2.5mmのアレンキーを使用して、EMIフィルターのネジを緩めます。次に、レーザー管に接続されているアース線を取り出します。

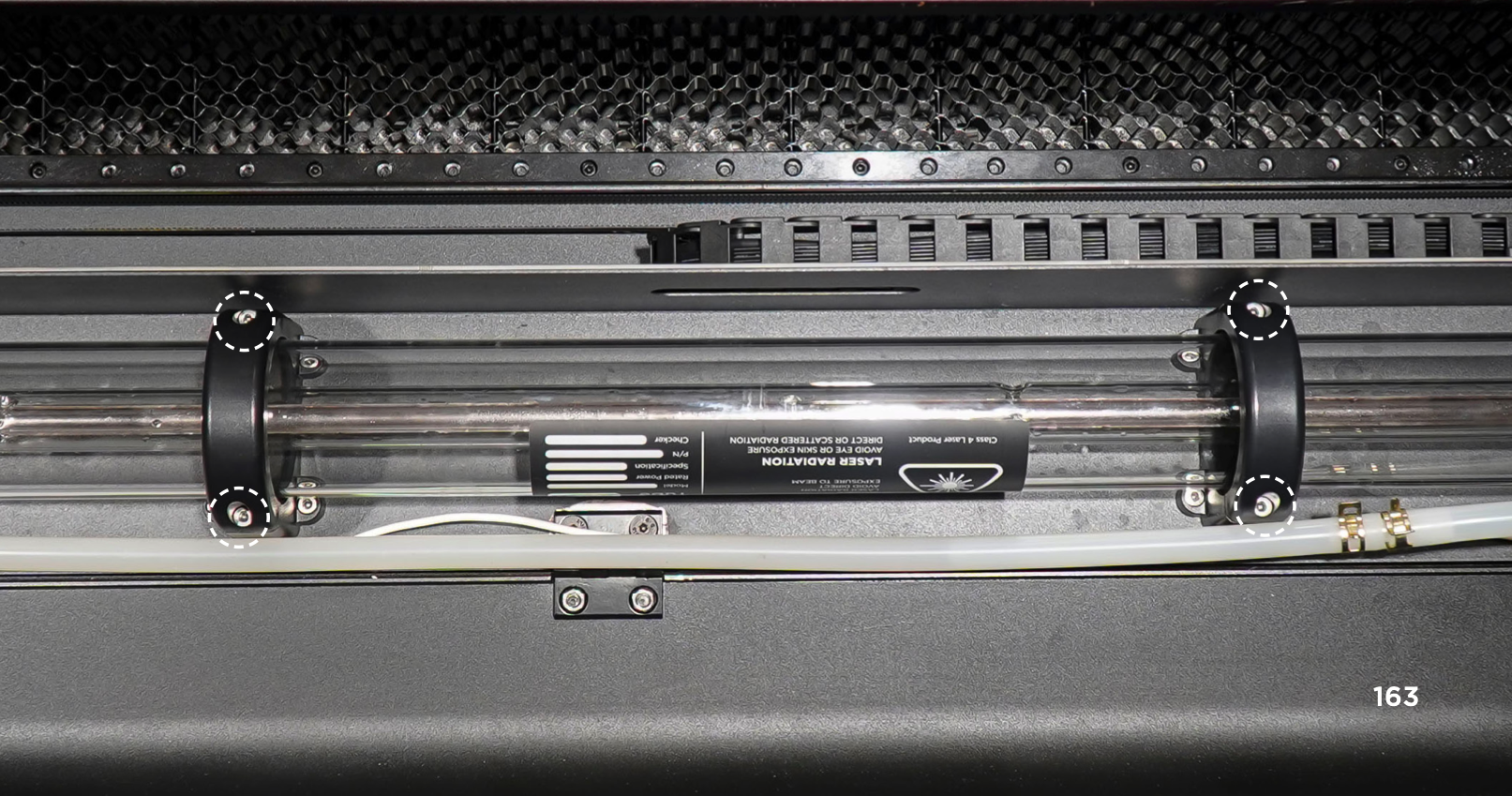

2. レーザー管ホルダーを緩める

3mmのアレンキーを使用して、レーザー管ホルダーの合計4本のネジを緩めます。

3. 水管を取り外す

a. 低電圧側に移動します。

1. ラジオペンチでクランプを外側に押します
2. ホースコネクターを取り外し、後で使用するために脇に置きます
3. 短いホースのパイプクリップを取り外し、後で使用するために脇に置きます
4. 水漏れを防ぐために、2つの水管の開口部がパイププラグに挿入されていることを確認してください。

⚠️ 高電圧側と低電圧側の下にタオル、ぼろ布、またはペーパータオルを置くようにしてください。水漏れは機械の故障の原因となります。

b. 高電圧側から水管を取り外す

レーザー管は管ホルダーの座席からバックカバーまで移動できるため、パイプを引き抜きやすくなります。

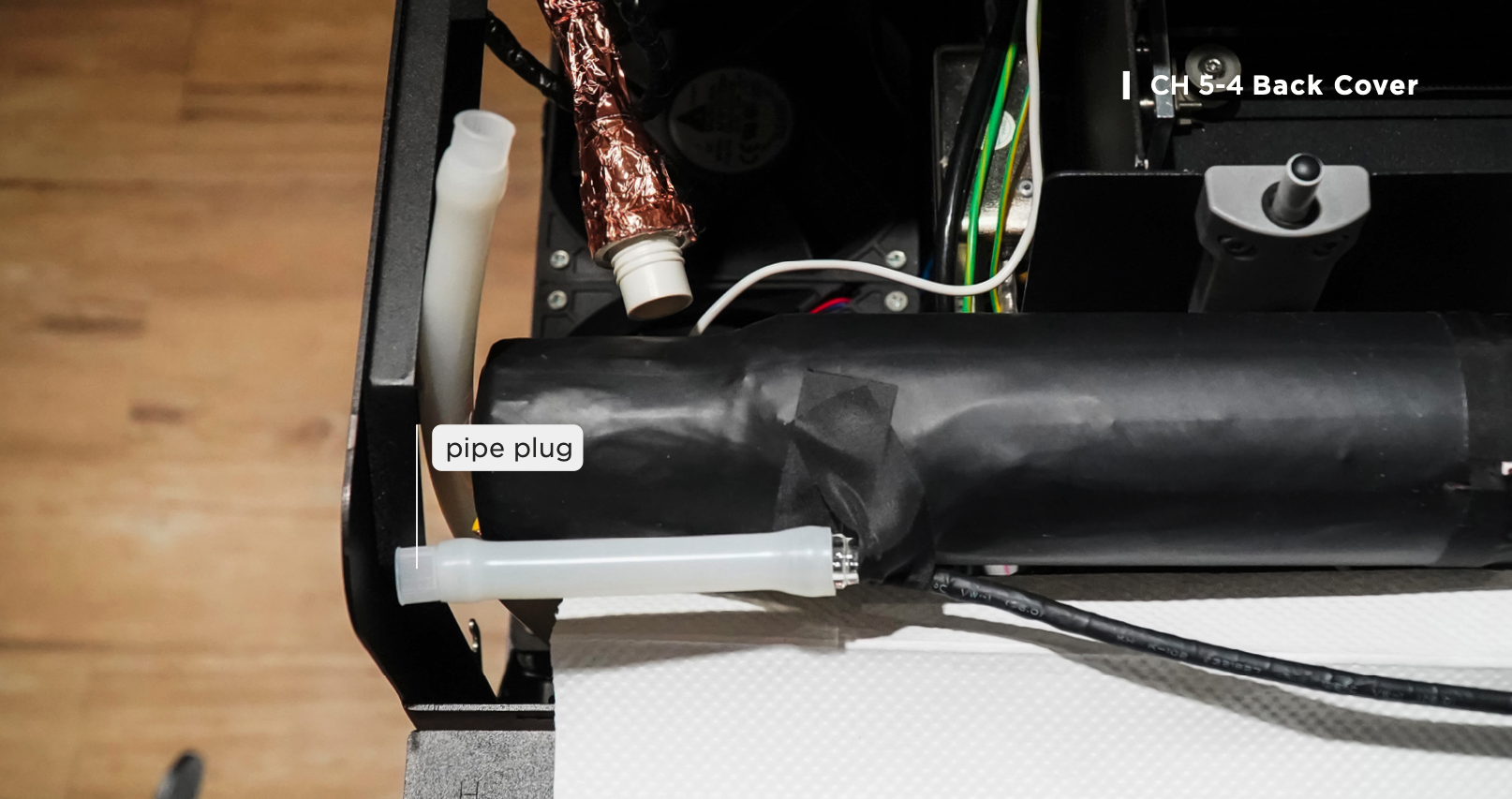

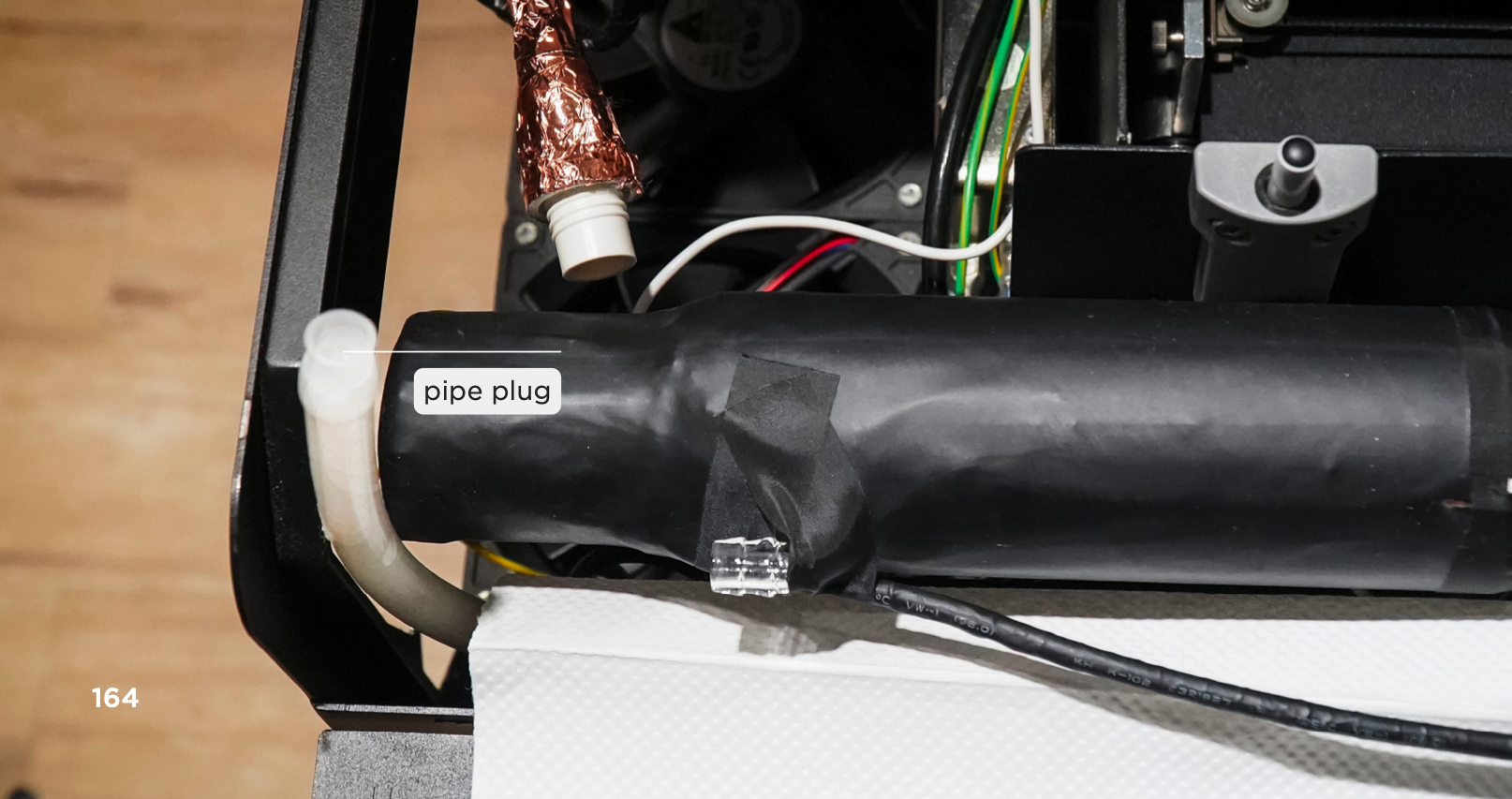

c. 取り外した後、パイププラグを挿入する

d. 付属の水管を挿入し、レーザー管の給水口に差し込んで水漏れを防ぎます

⚠️ 機械部品に水が触れないようにしてください。水が漏れたり広がったりした場合は、起動する前に機械を完全に乾燥させてください。

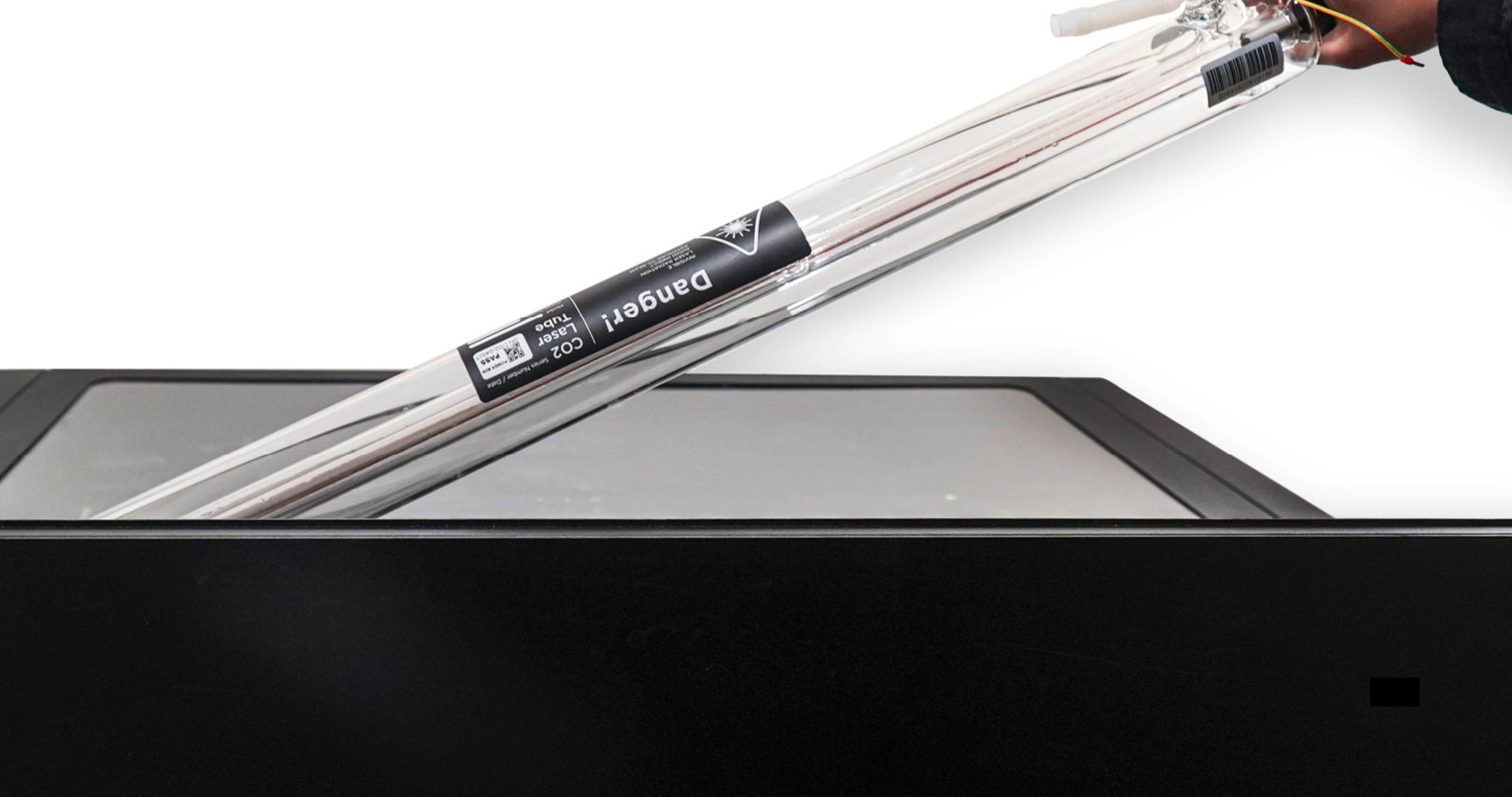

4. レーザー管を取り外す



5. 新しいレーザー管と水ホースを配置する

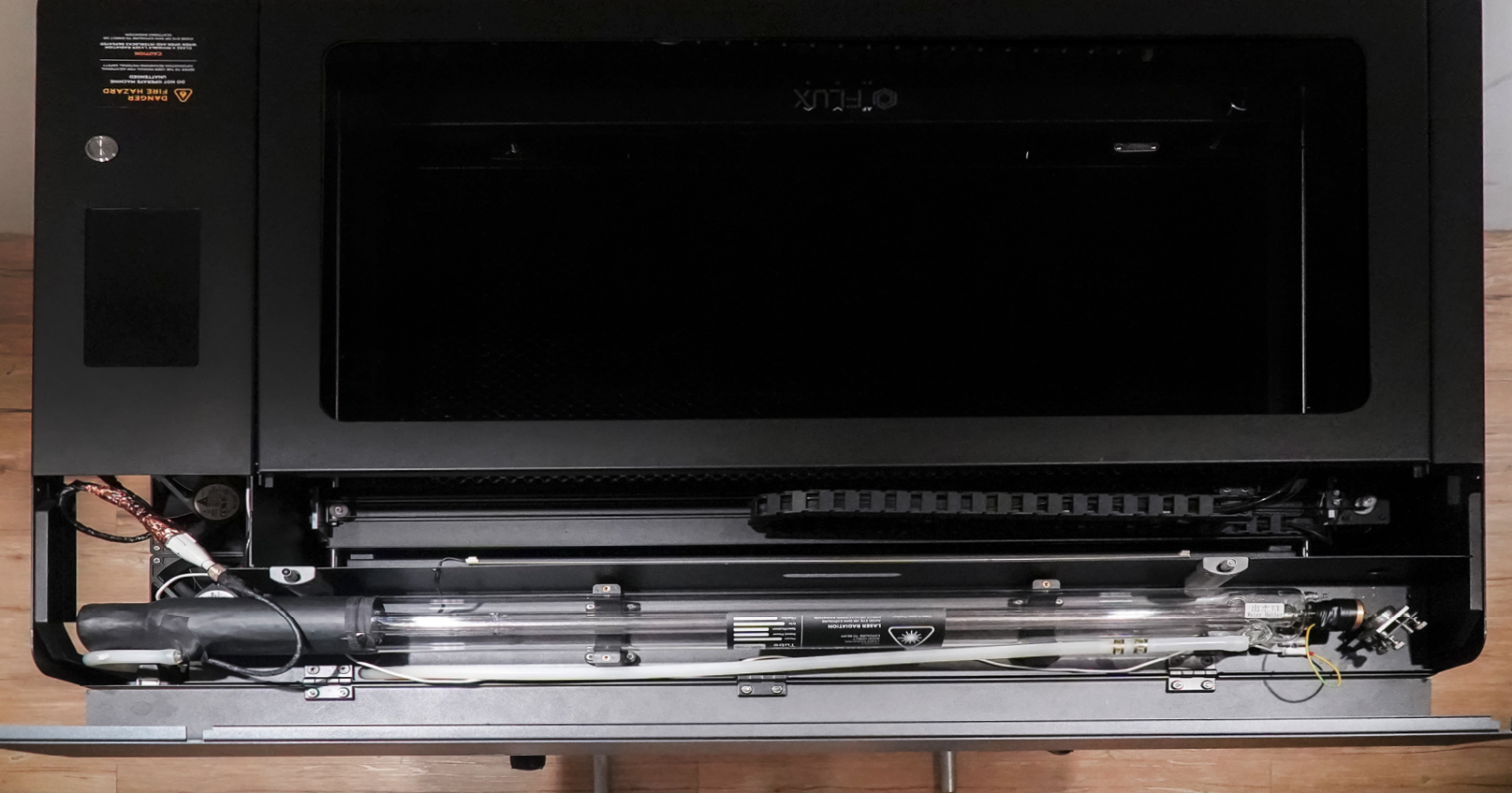

a. 図のようにレーザー管を配置します

b. 高電圧側の水管プラグを取り外し、水管をレーザー管に取り付けます

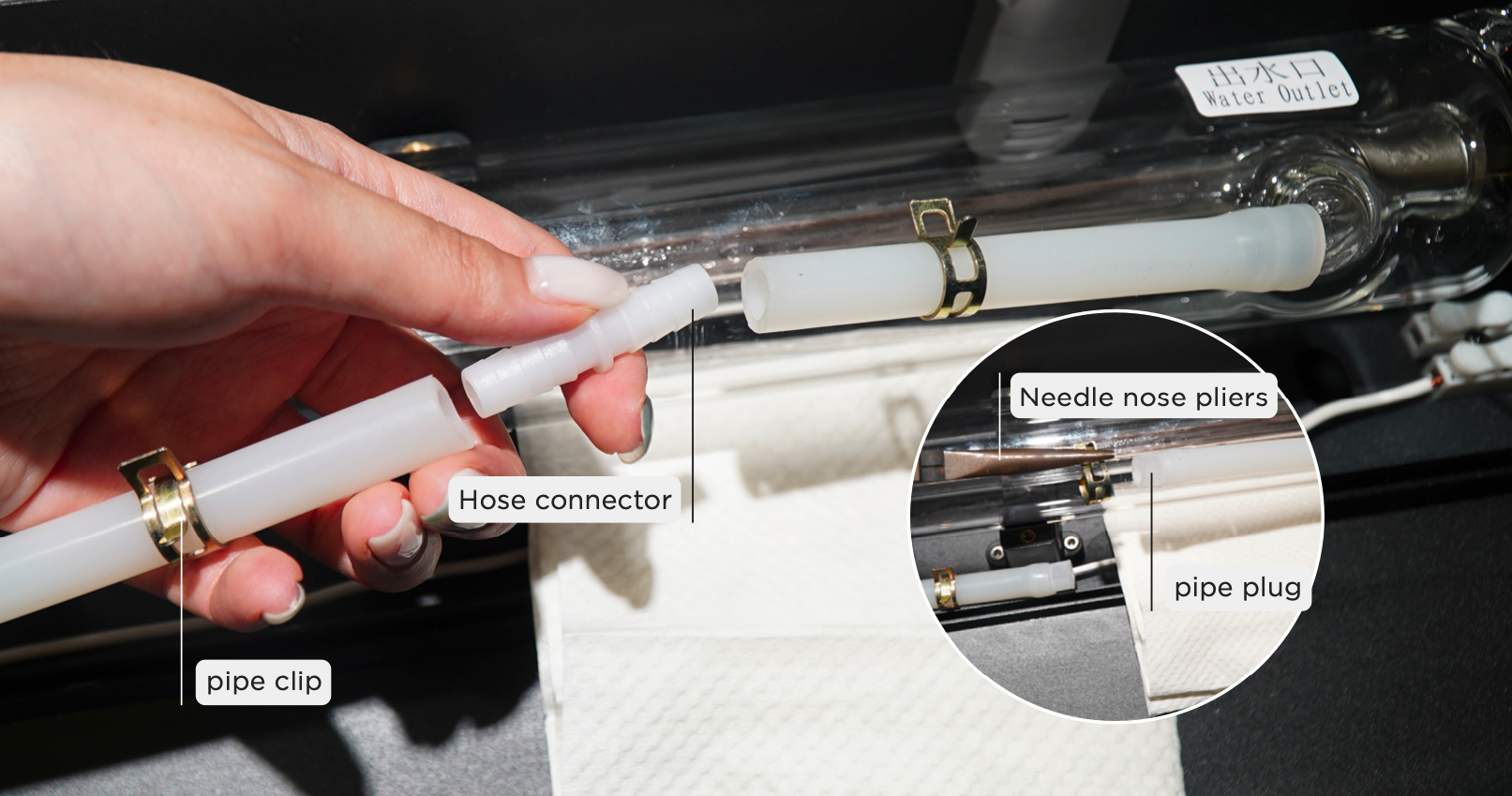

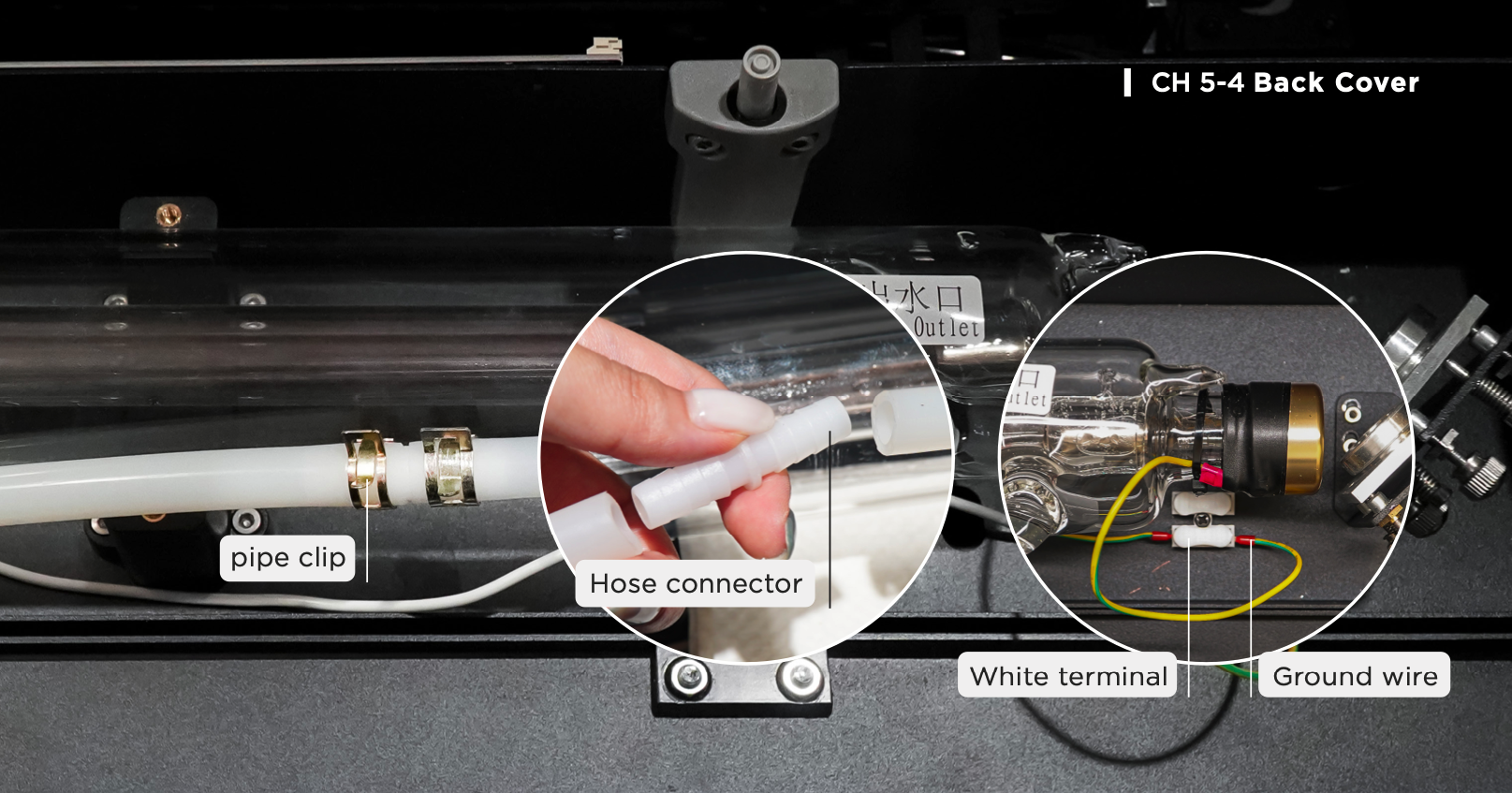

c. 低電圧側に移動 > パイププラグを取り外す > パイプクリップを短い水管に取り付ける > ホースコネクターを挿入する > ラジオペンチを使用してパイプクリップを接続側に移動し、水漏れを防ぎます。
d. 白い端子を押し下げ、アース線を挿入します > 白い端子を離します > アース線を軽く引っ張って、しっかりと接続されているかどうかを確認します。

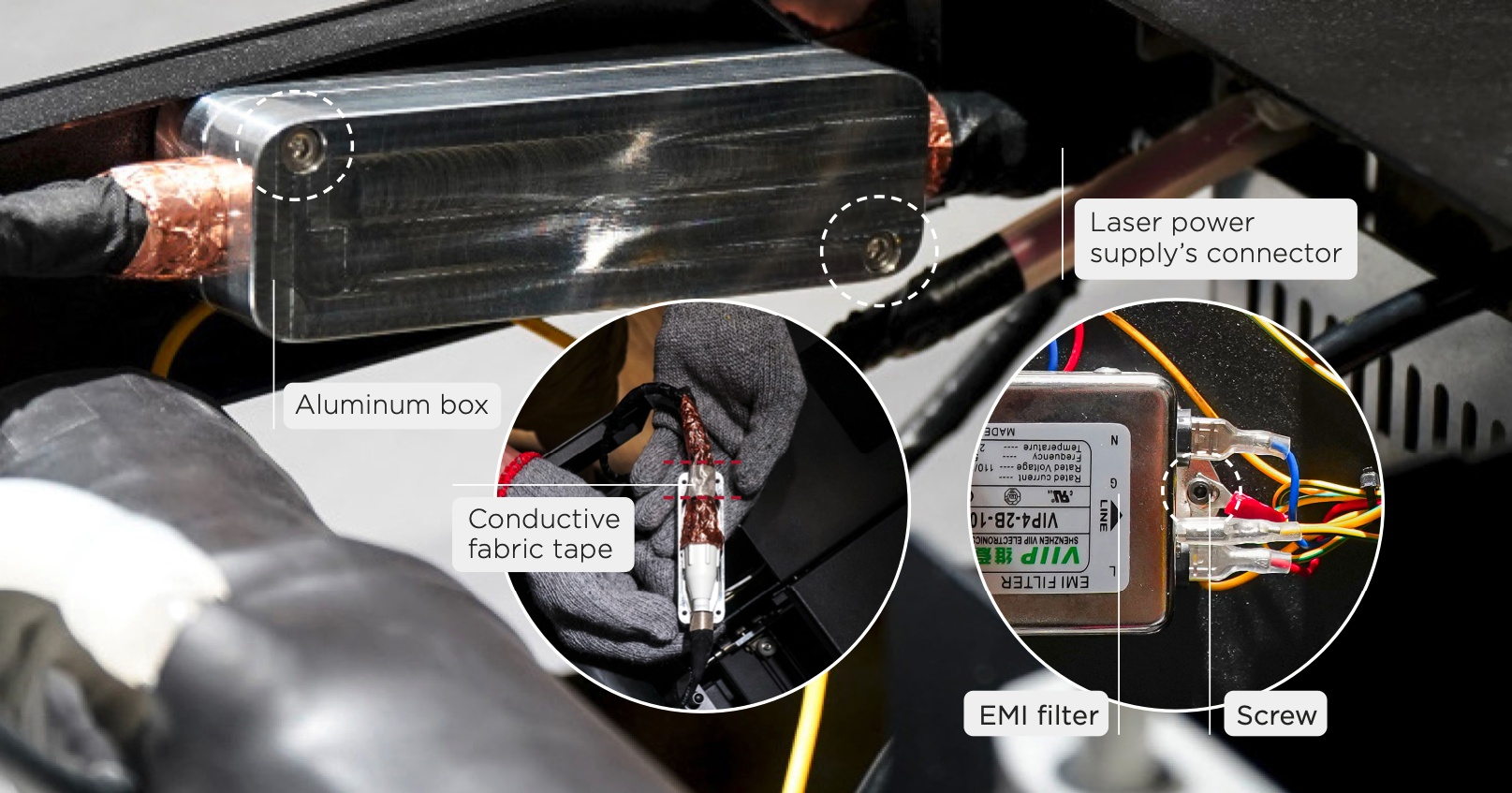

6. 導電性ファブリックテープを貼り付け、アルミボックスとアース線を接続します

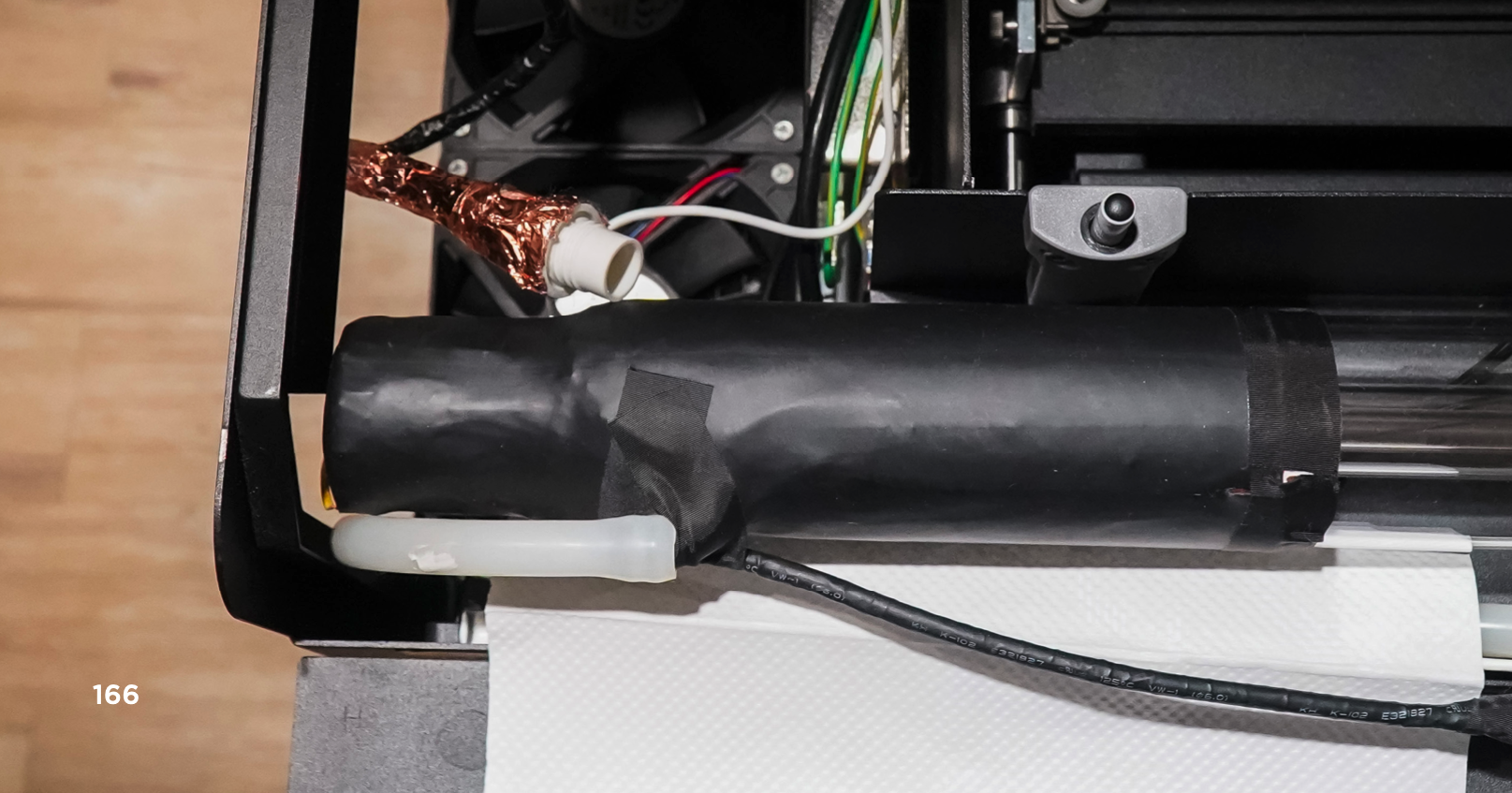

a. 高電圧側の白いコネクタを接続し、レーザー電源のコネクタに導電性ファブリックテープを貼り付けます
b. 白いコネクタをアルミボックスに入れ、カバーに取り付け、2.5mmのアーレンキーでネジを締めます。（ケーブルやワイヤーが曲がったりねじれたりしない限り、ボックスはスペースにランダムに置くことができます。）
c. レーザーチューブの高電圧側のアース線をEMIフィルターのネジの位置に挿入します > ネジを締めます。

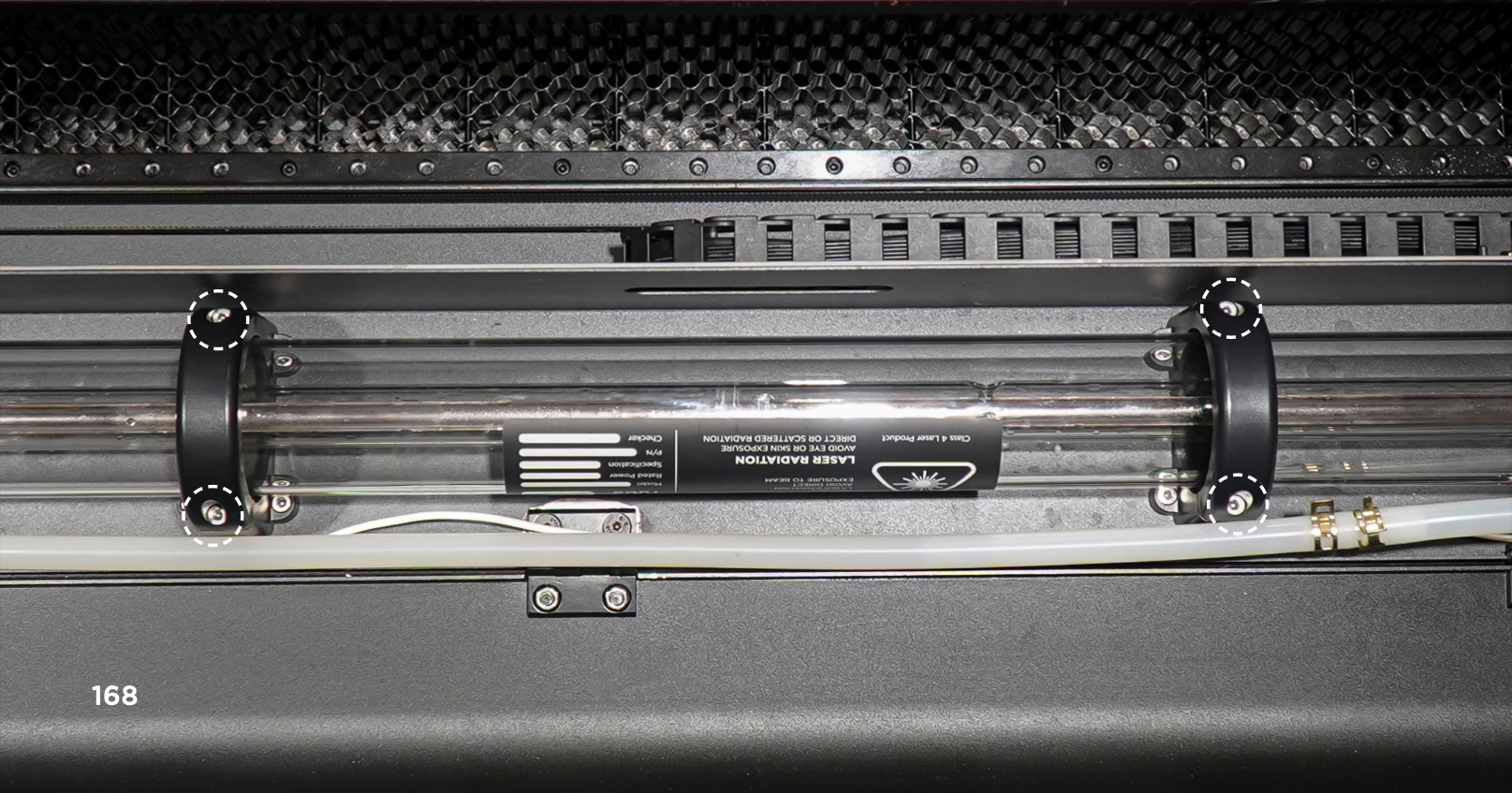

7. レーザーチューブホルダーを締め直します

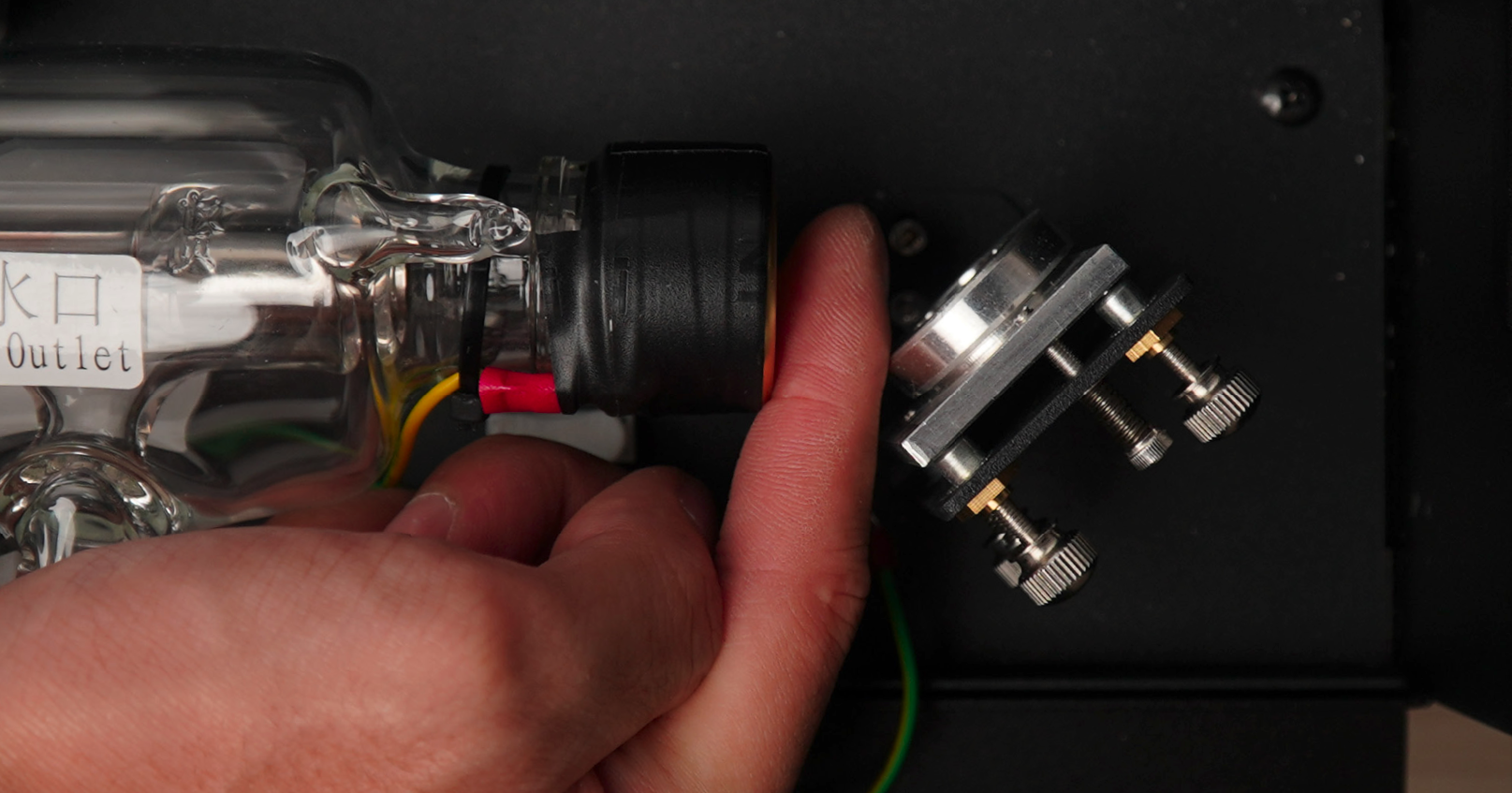

a. レーザーチューブを所定の位置に置き、末端から指の距離を空け、レーザーチューブの端から最初の反射ミラーまで約15mm離します > 水ホースに折れやキンクがないことを確認します

b. 3mmのアーレンキーを使用して、レーザーチューブホルダーの4本のネジを締めます > レーザーチューブを軽く揺すって、ずれないことを確認します。

8. 電源コードを差し込み、機械を起動します

設置が正しいことを確認したら、電源コードを差し込んでエンジンを始動できます。

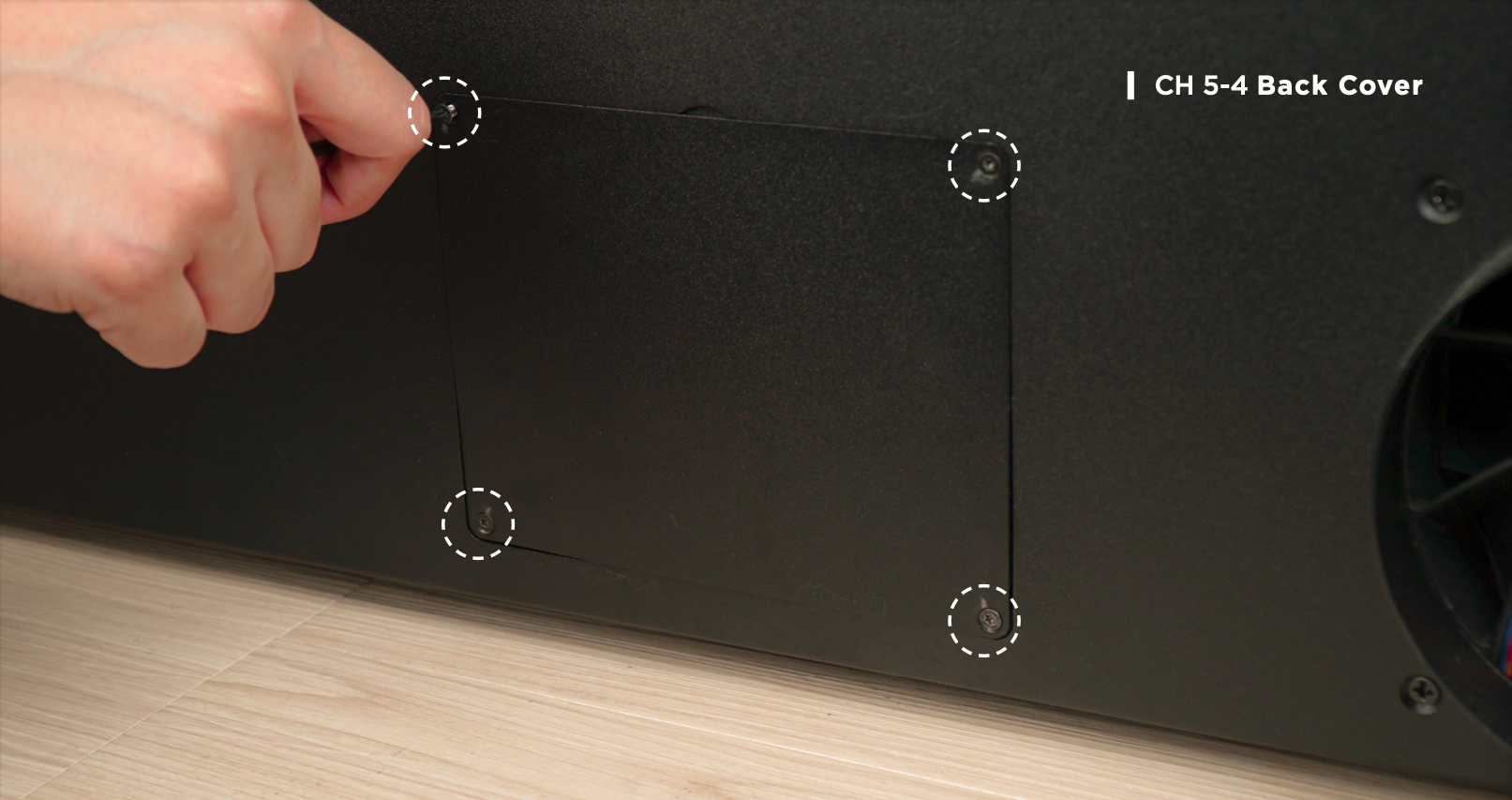

9. ウォーターポンプを取り出します

トルクスドライバーを使用して、ウォーターポンプカバーの4本のネジを緩めます > ウォーターポンプを取り出します。

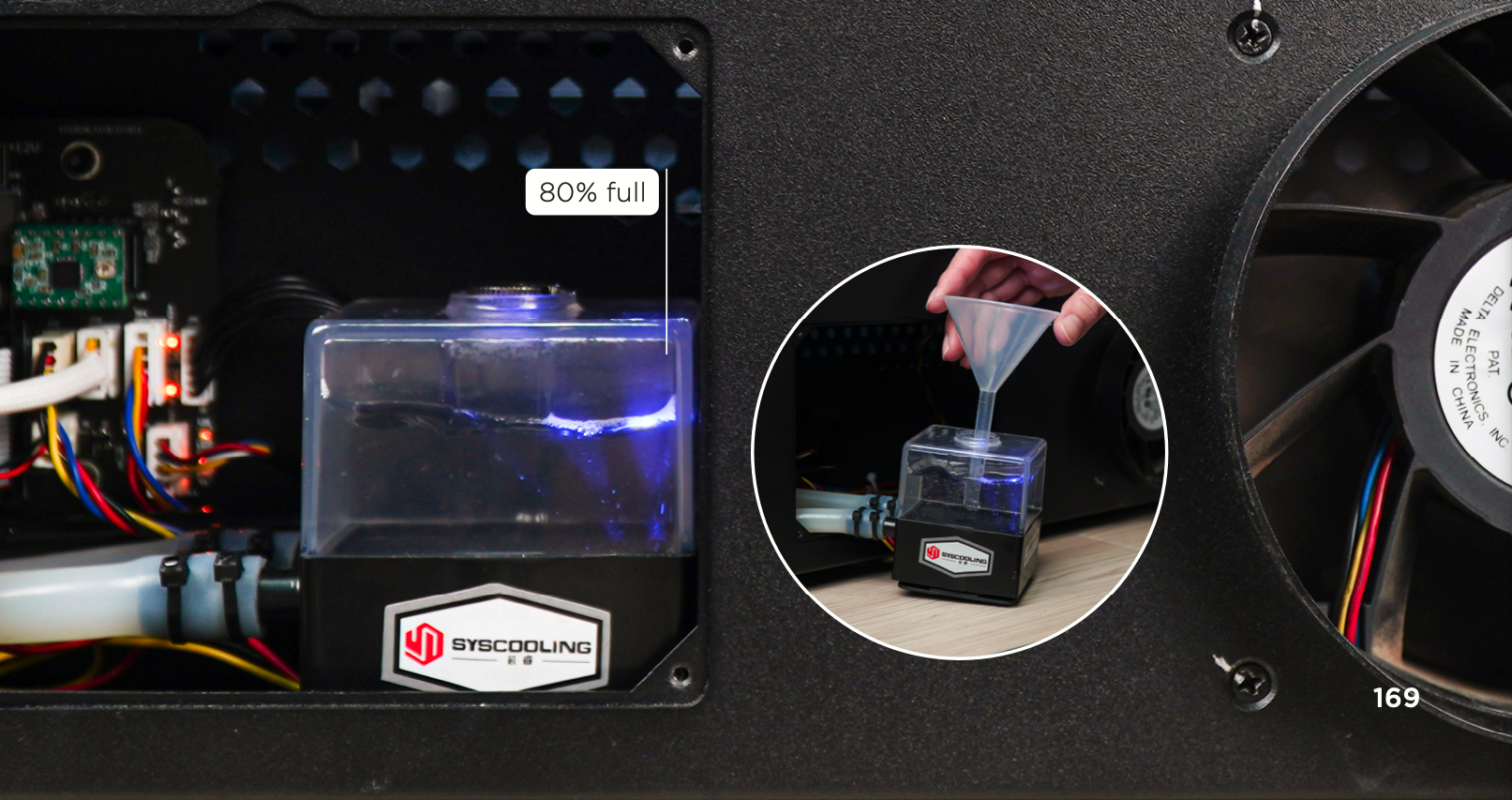

10. 水を追加します

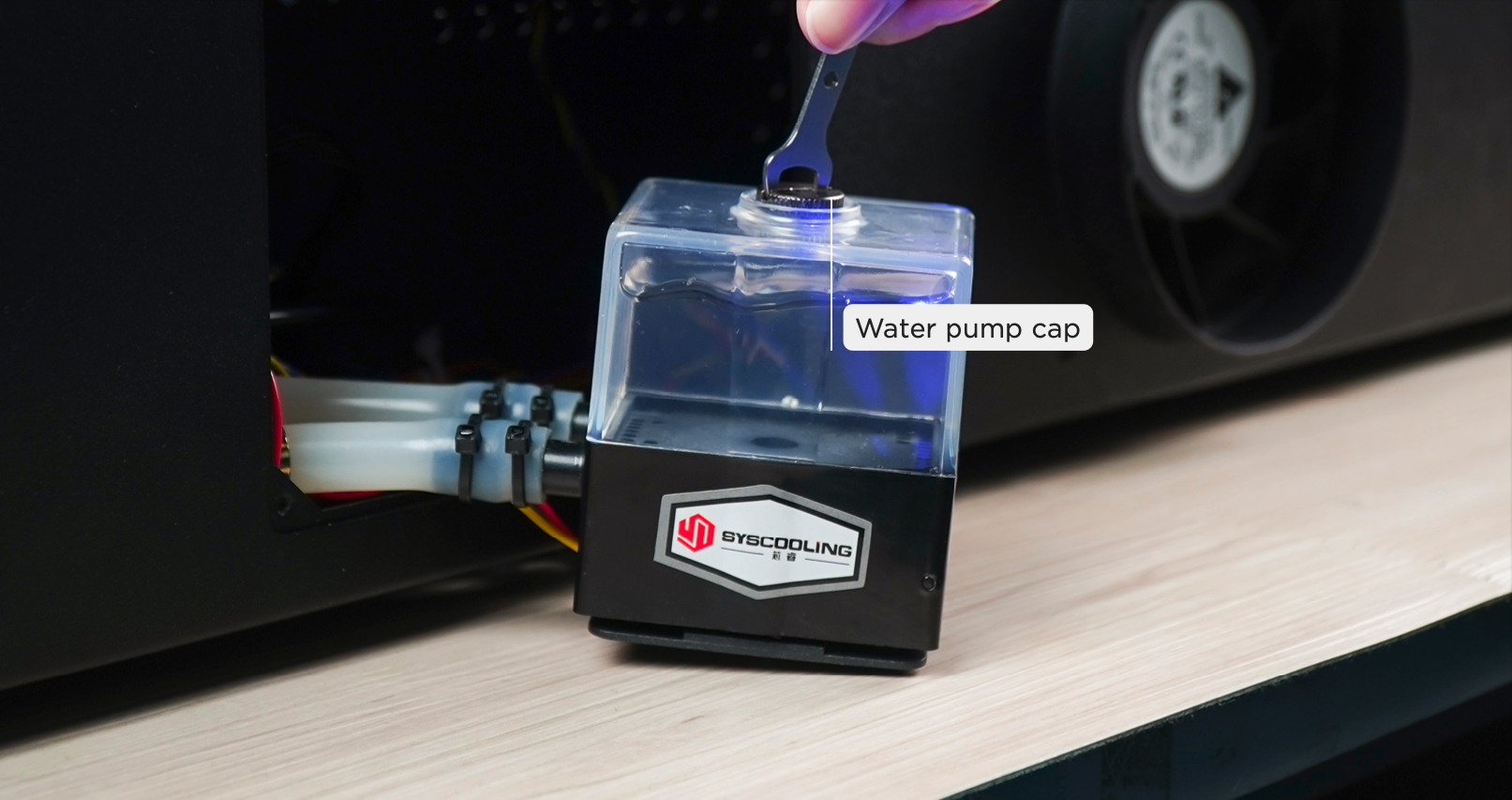

1. ダブルヘッドレンチを使用して、ウォーターポンプのキャップを開けます
2. 漏斗を入れます
3. ウォーターポンプに蒸留水を入れます
4. 画面で「メンテナンス」をクリックします
5. レーザーヘッドがXおよびY軸のホーミングを終了した後、「ポンプ」をクリックします。
6. 冷却水がレーザーチューブに入り始め、ウォーターポンプの水位が下がります。レーザーチューブに追加されるため、ウォーターポンプの水位が水タンクの80％に達し、水位がそれ以上下がらなくなるまで水を追加し続けます。

11. ウォーターポンプのキャップとカバーを締め直します

1. ダブルヘッドレンチを使用して、ウォーターポンプのキャップを締め直します
2. ポンプを元の位置に置きます
3. トルクスドライバーでウォーターポンプカバーの4本のネジを締め直します。



⚠️
1. 水の流れに影響を与えないように、水ホースに折れやキンクがないことを確認してください。
2. 不純物が水冷効果に影響を与えないように、蒸留水を使用してください。
3. レーザー管内の気泡が多すぎると、放熱効率に影響します。水を80％以上入れるか、水を追加する際にホースを押すことで、気泡が発生しにくくなるため、おすすめです。
4. 水があふれないように、水位を注意深く観察してください。
5. 感電を避けるため、電源コードを差し込んだ後は、レーザー管の高電圧側付近に触れないでください。
6. "メンテナンス" ページを使用する際は、レーザースイッチに触れたり、レーザー管の末端に手を置いたりしないでください。
7. 水ポンプが作動しない場合は、販売店にお問い合わせください。
8. レーザー管を移動した後は、 光路調整 を行う必要があります。
