推奨周波数
光学経路は毎月点検し、必要に応じて再調整してください。
光学経路のズレの兆候：
- Beam Studioのデフォルトの出力率と速度を使用して、材料を切断できない。
- 彫刻結果が悪く、特定の領域の彫刻パターンが他の領域より明るいまたは深い、あるいは特定の方向で明るくなったり深くなったりする。
- 切断後、材料の切断面が垂直でない。
以下の手順に従って、光学経路を確認し、必要に応じて再調整してください：
ステップ1 - 工具の準備

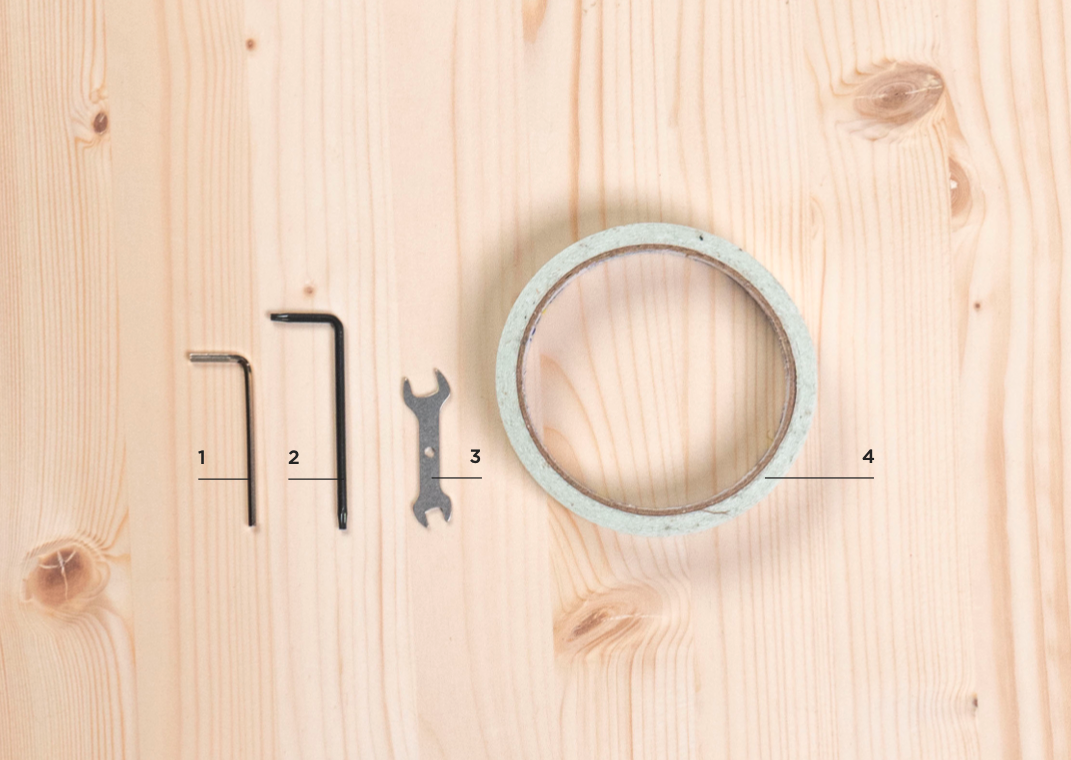

付属品ボックスに含まれるもの：
1｜2.5mmの六角レンチ
2｜Torxドライバー
3｜両頭レンチ
4｜両面テープ

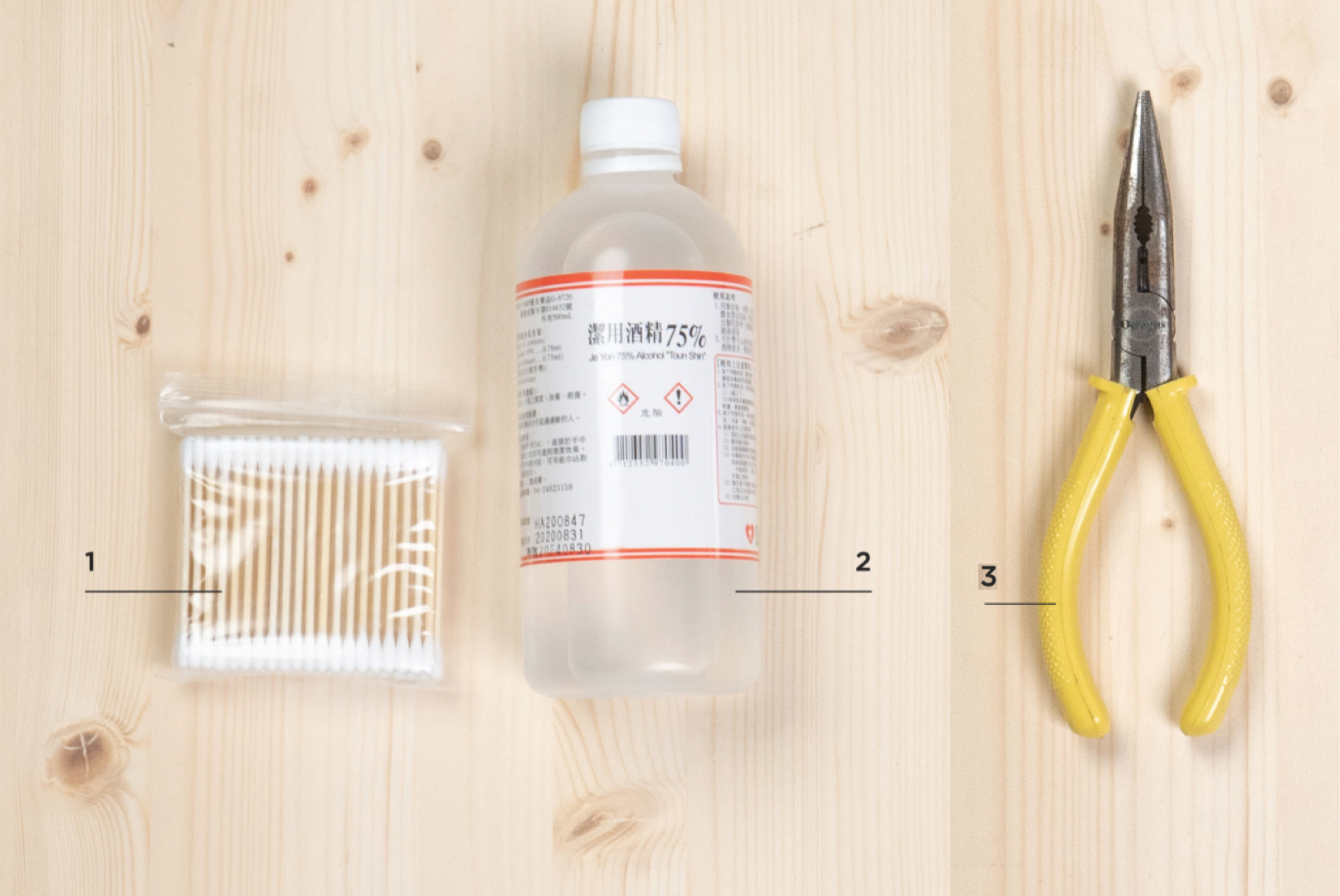

自分で用意するもの：
1｜綿棒
2｜除菌スプレー / アルコールスプレー
3｜ペンチ
ステップ2 - パルスの発生方法を学ぶ
A. 機械の電源を入れます。
B. 蓋を閉めます。
C. メンテナンスモードに入り、ホーミング処理が完了するのを待ちます。

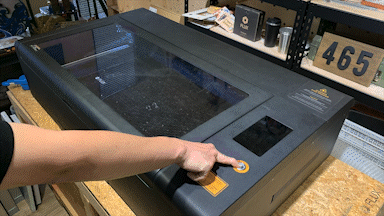

D. パルスボタンを見つけます。
E. 1回押す = 1パルス、2回押す = 2パルス、というように続きます。

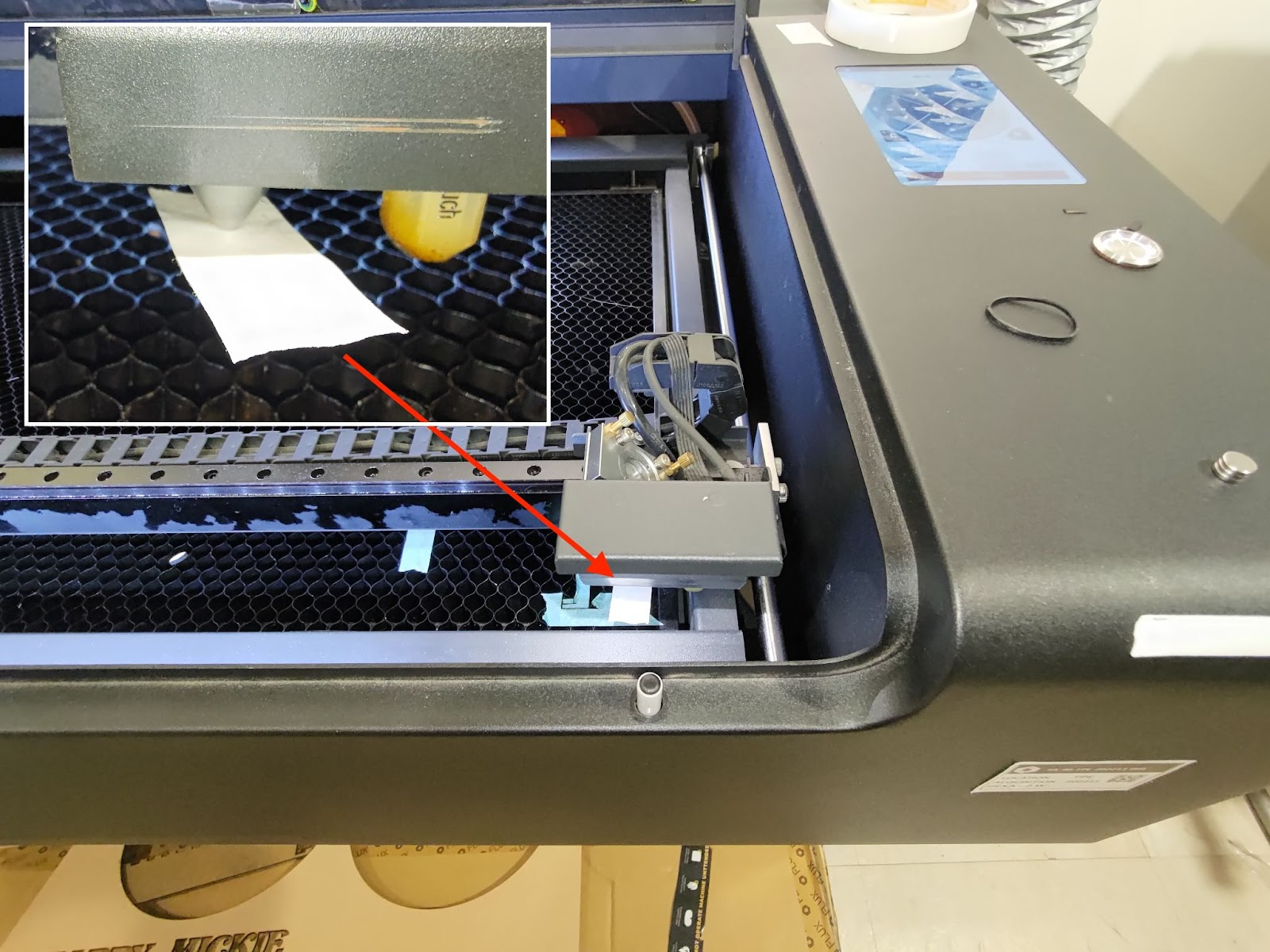

#ドアリッドを閉じた状態で、必ずパルスを発生させてください。

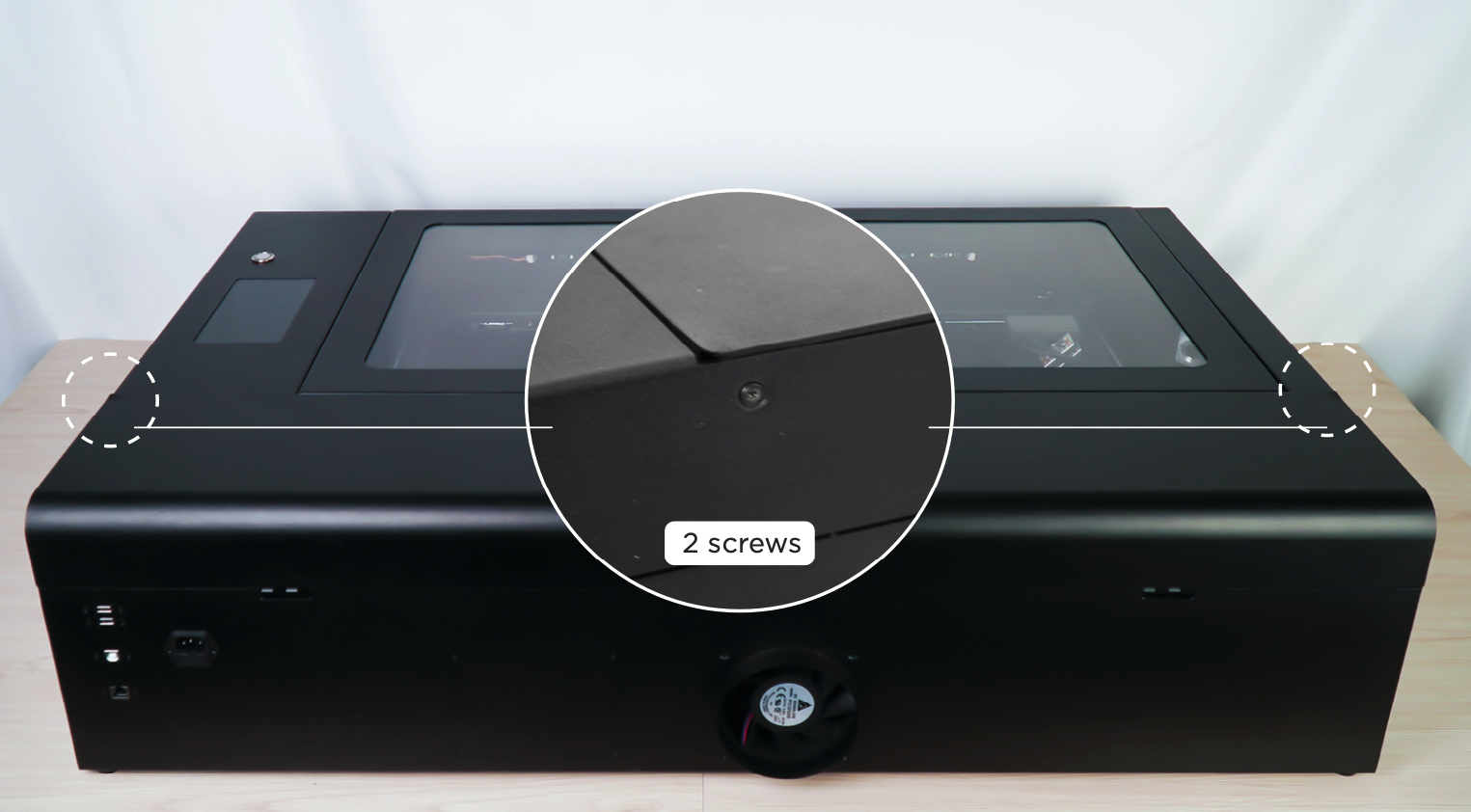

ステップ3 - HEXAの背面カバーを開く
トルクスドライバーを使用して、マシンの側面にあるこの2本のネジを外すと、背面カバーを開けることができます。

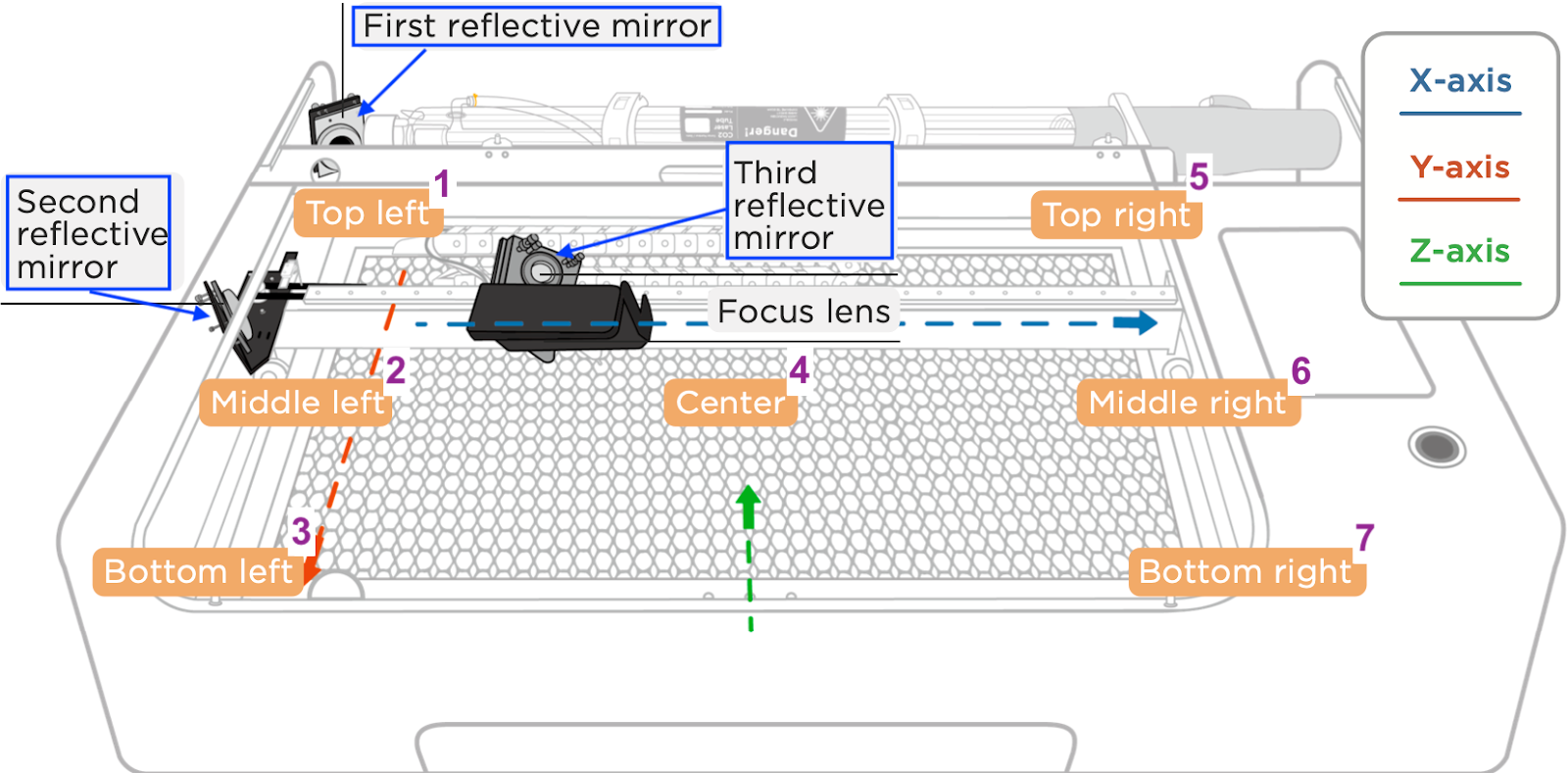

ステップ4 - 位置を確認する
以下の位置を確認してください:
- 第1反射ミラー
- 第2反射ミラー
- 第3反射ミラー
- チェック中にレーザーヘッドが移動するベッドの7つの位置。
ステップ5 - 全てのミラーと集光レンズを清掃する
以下のリンクの手順に従って、すべてのミラーとレンズを清掃してください。
4-6 ミラーとレンズの清掃
ステップ6 - 第1ミラー上のレーザードットを確認する
このステップは、レーザーチューブとマシンが良好な状態にあるかどうかを確認するためのものです。
ステップの概要:
ステップ6-1 - テープを貼りパルスを発生させる

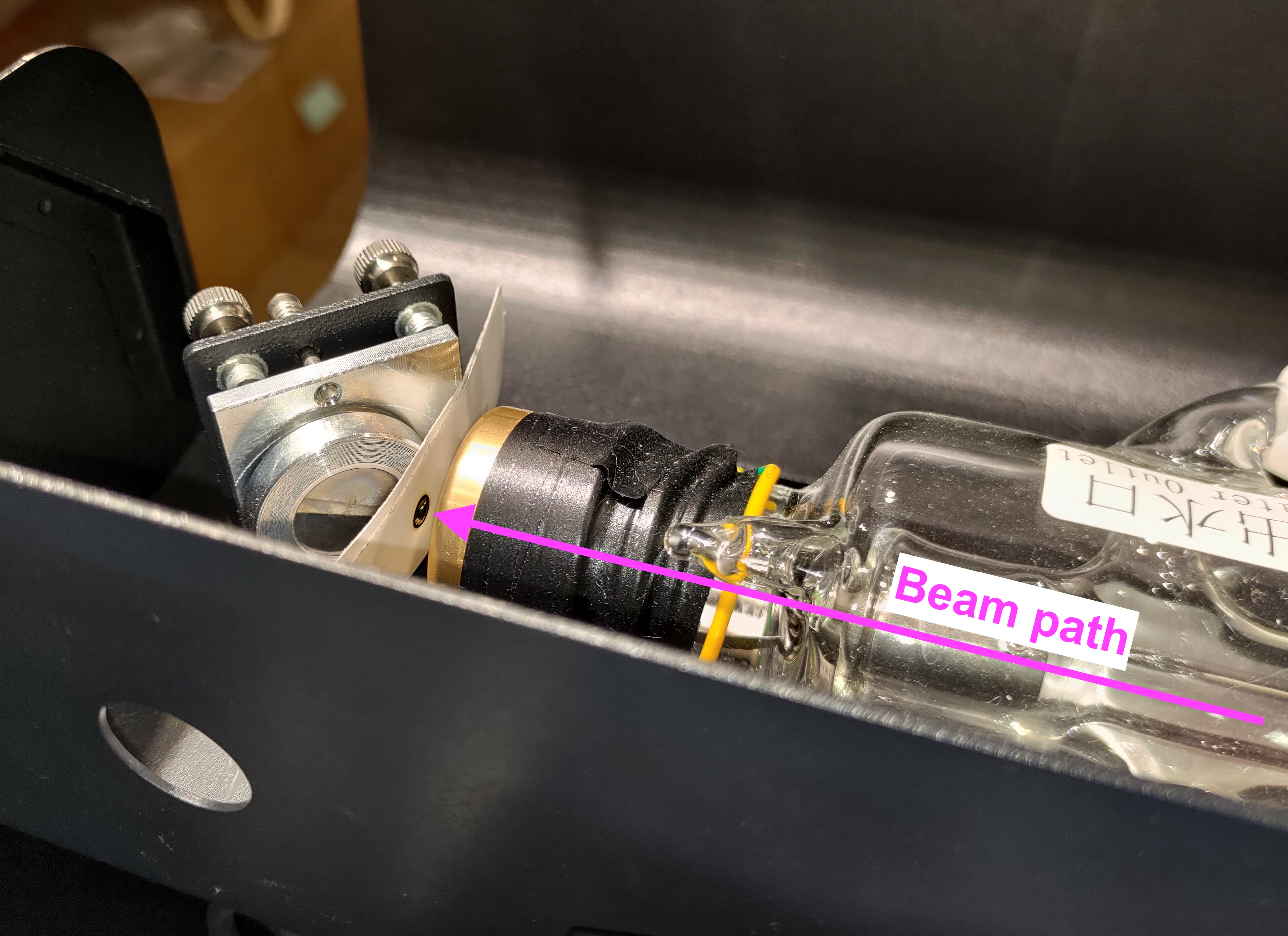

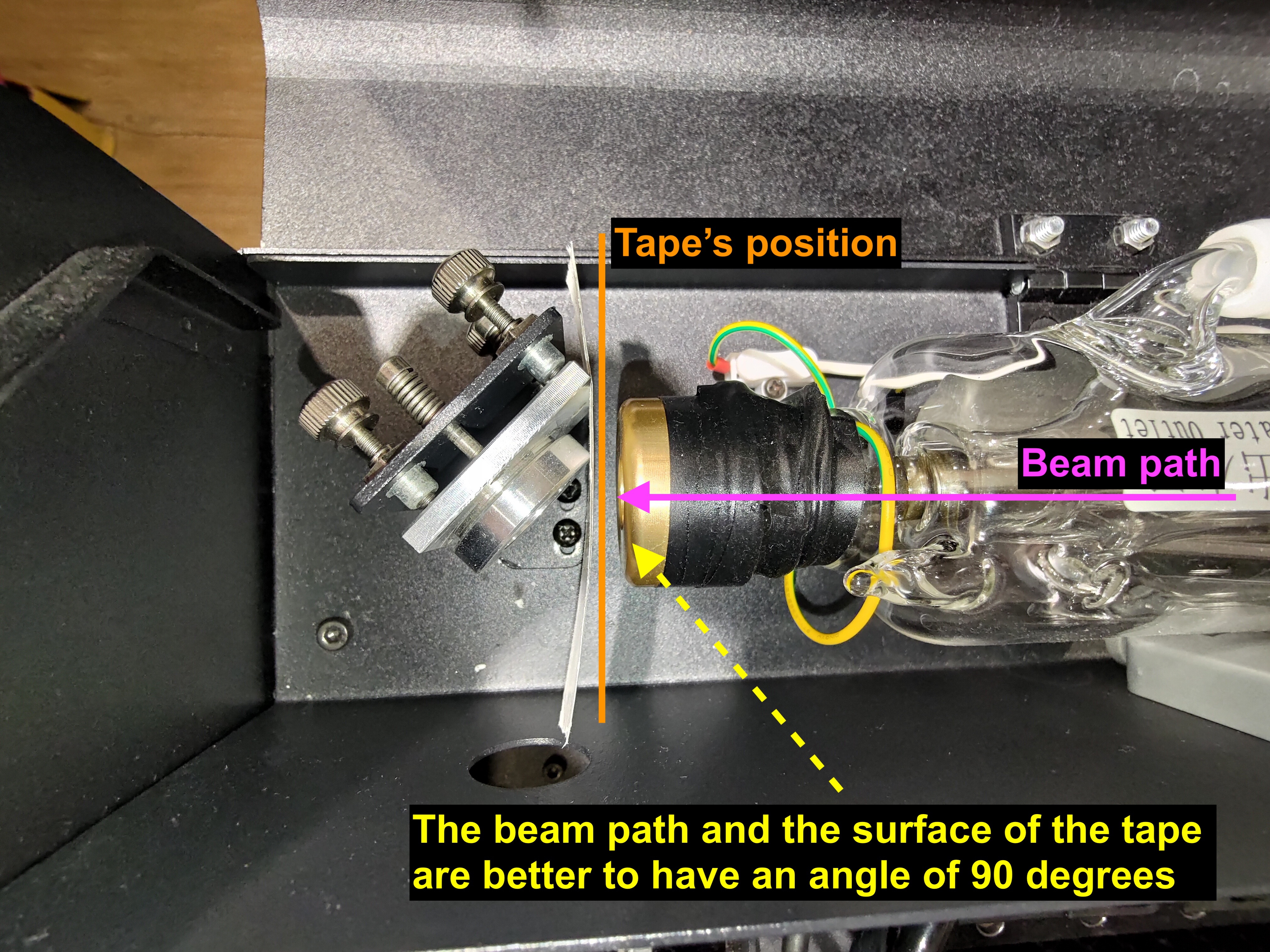

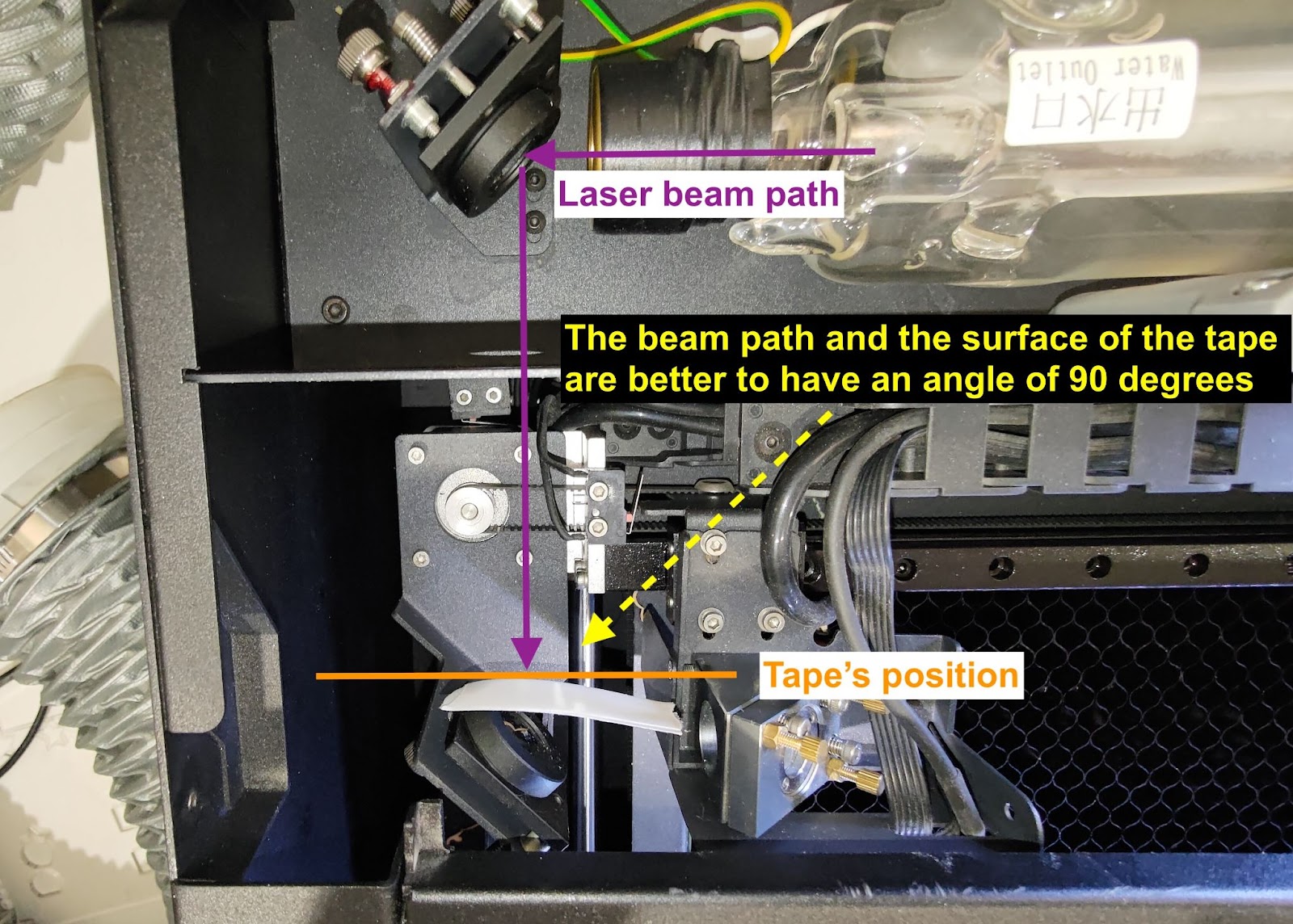

第1ミラーに2層の両面テープを貼り、 背面カバーを閉じ, パルスを 5回 発生させます。
ステップ6-2 - チェックすテープ上のドットの形状

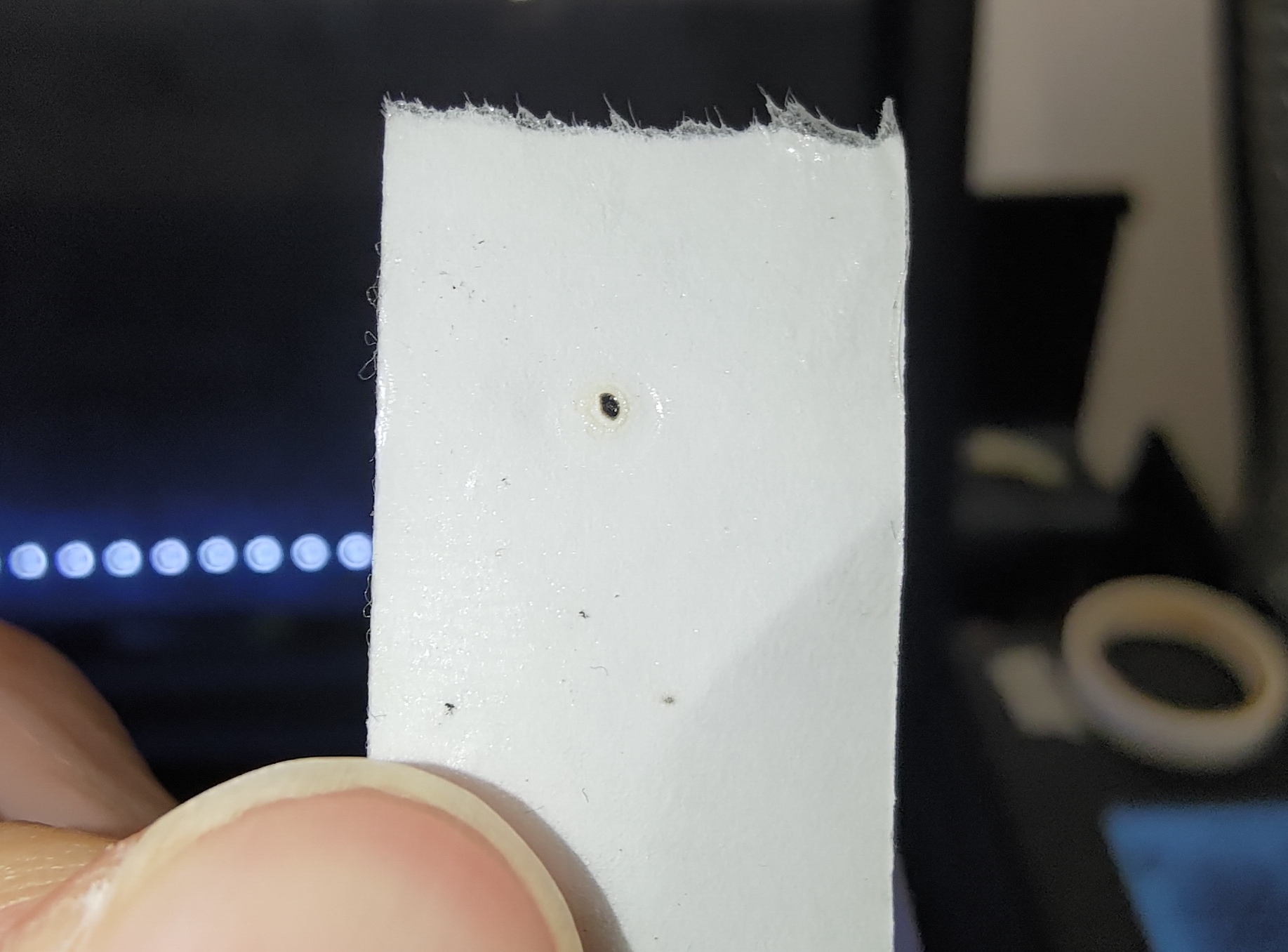

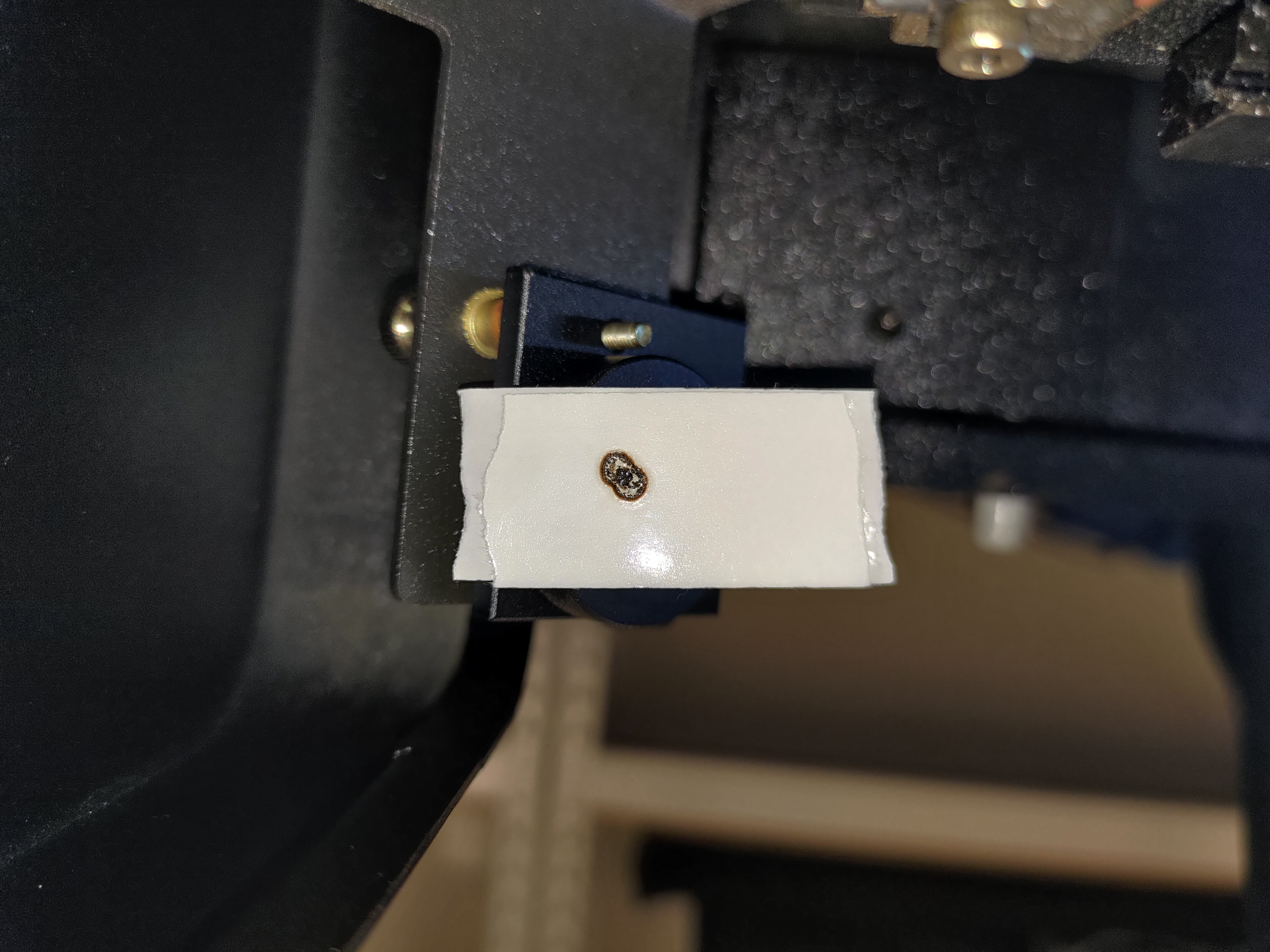

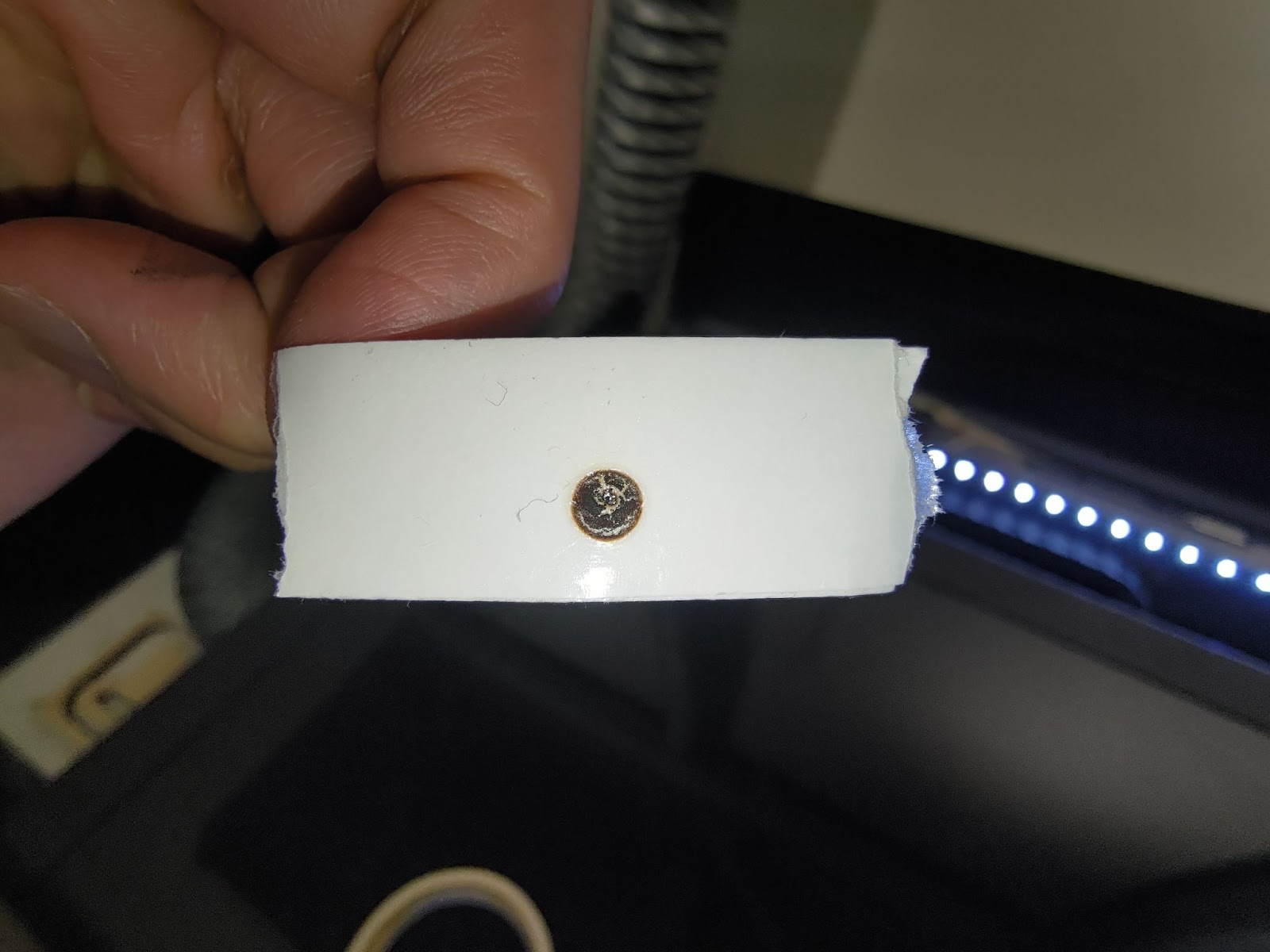

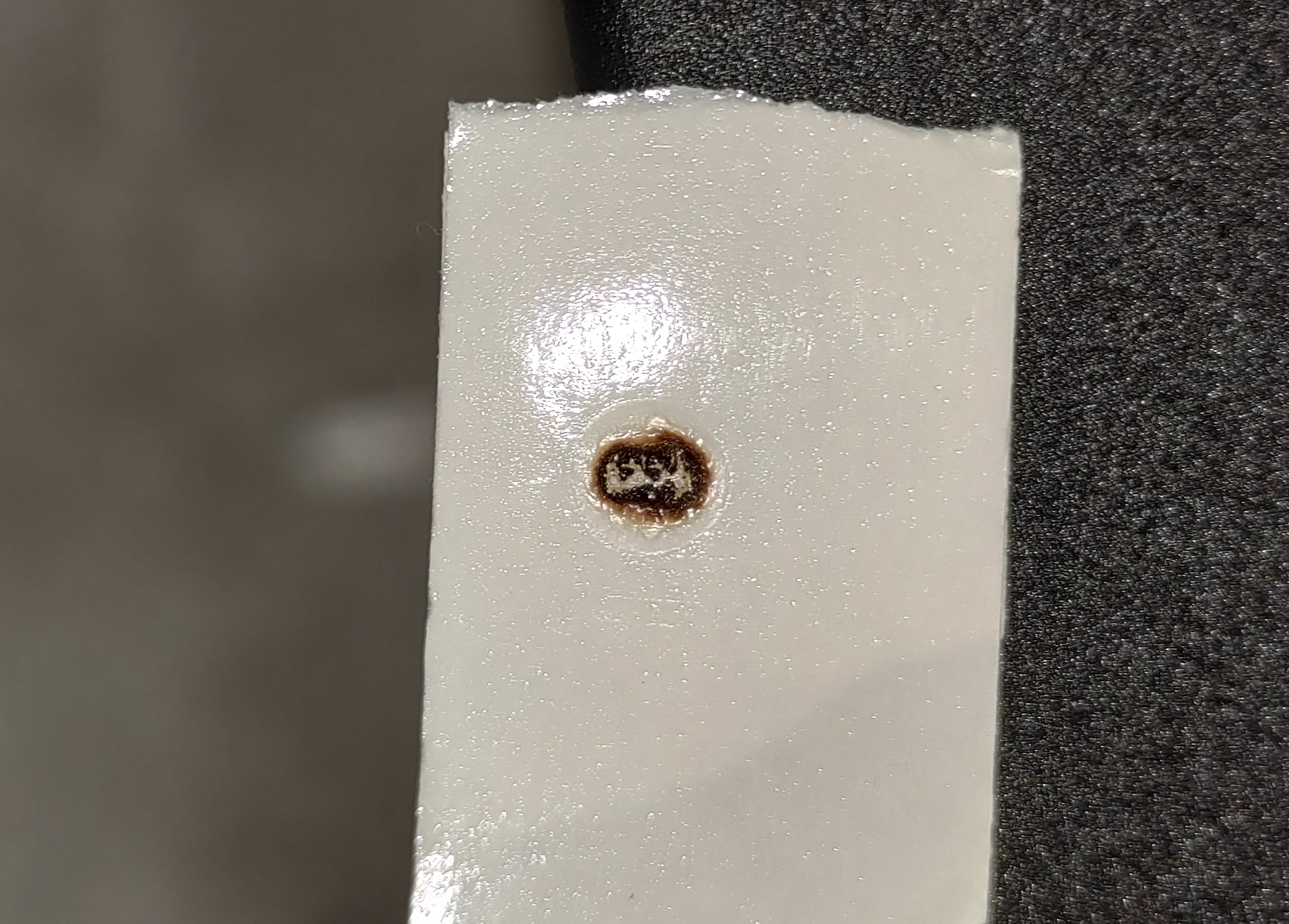

形状は可能な限り丸くなるのが良く、前面の両面テープの最初の部分は焼けているはずです。

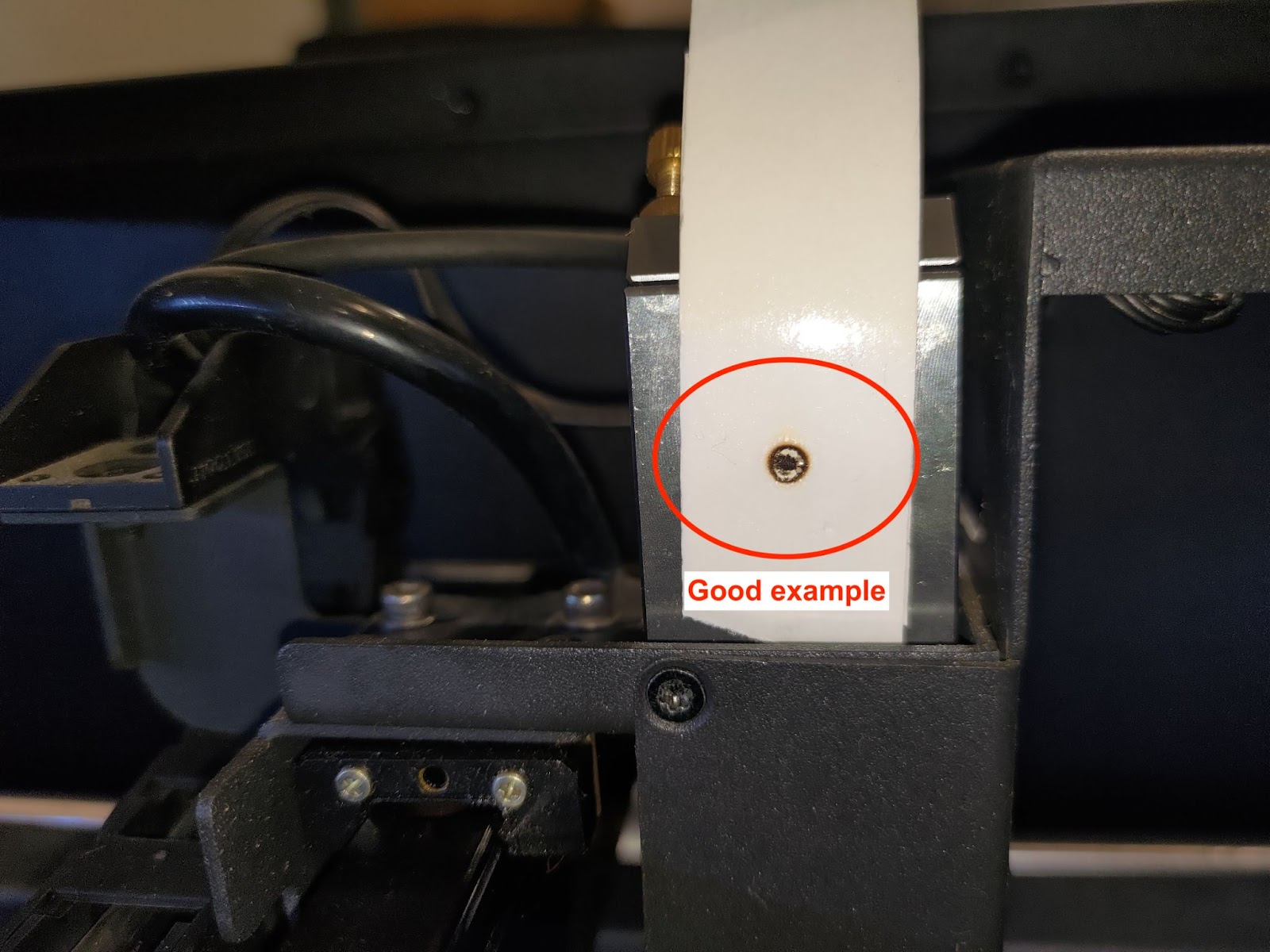

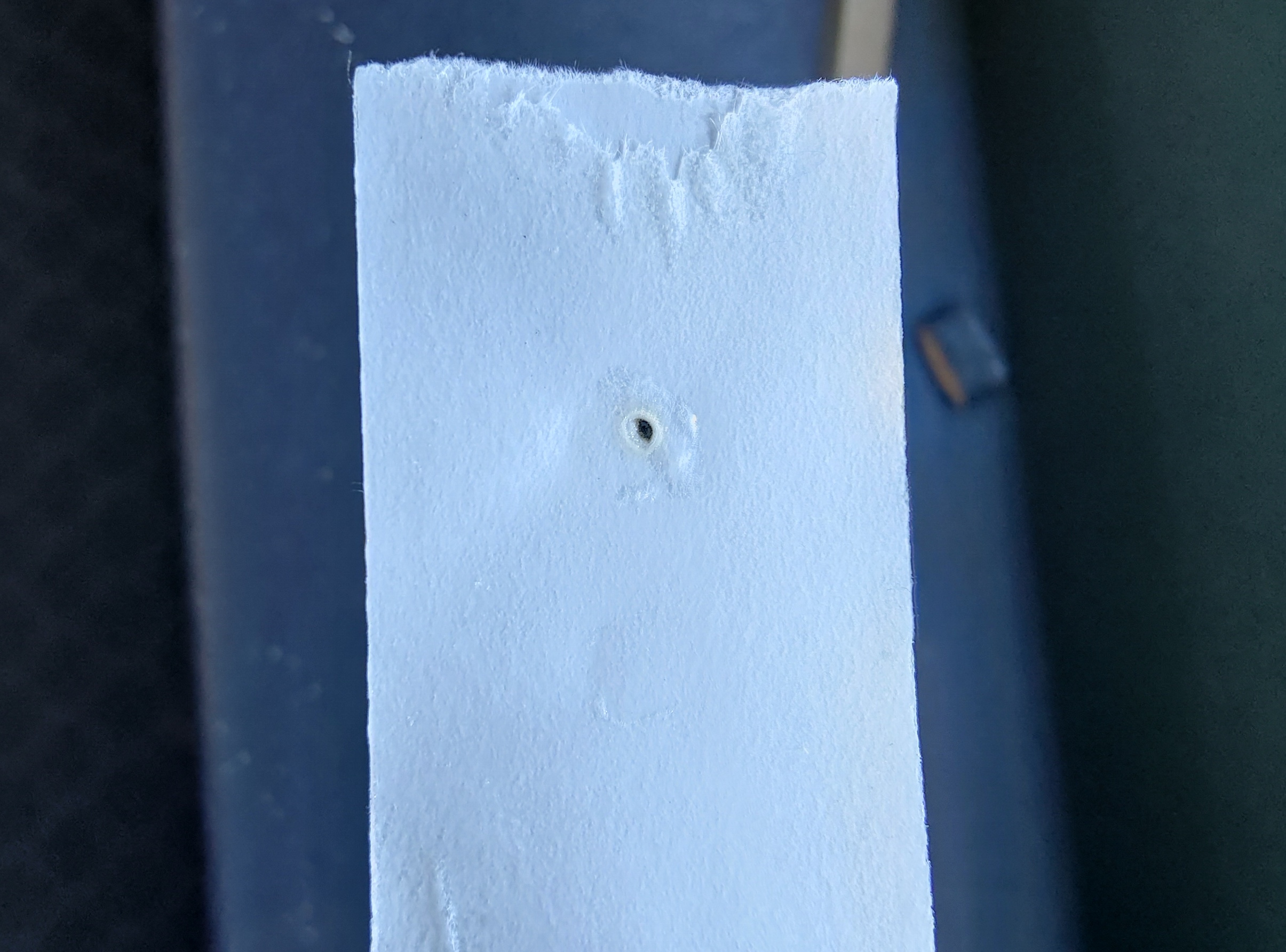

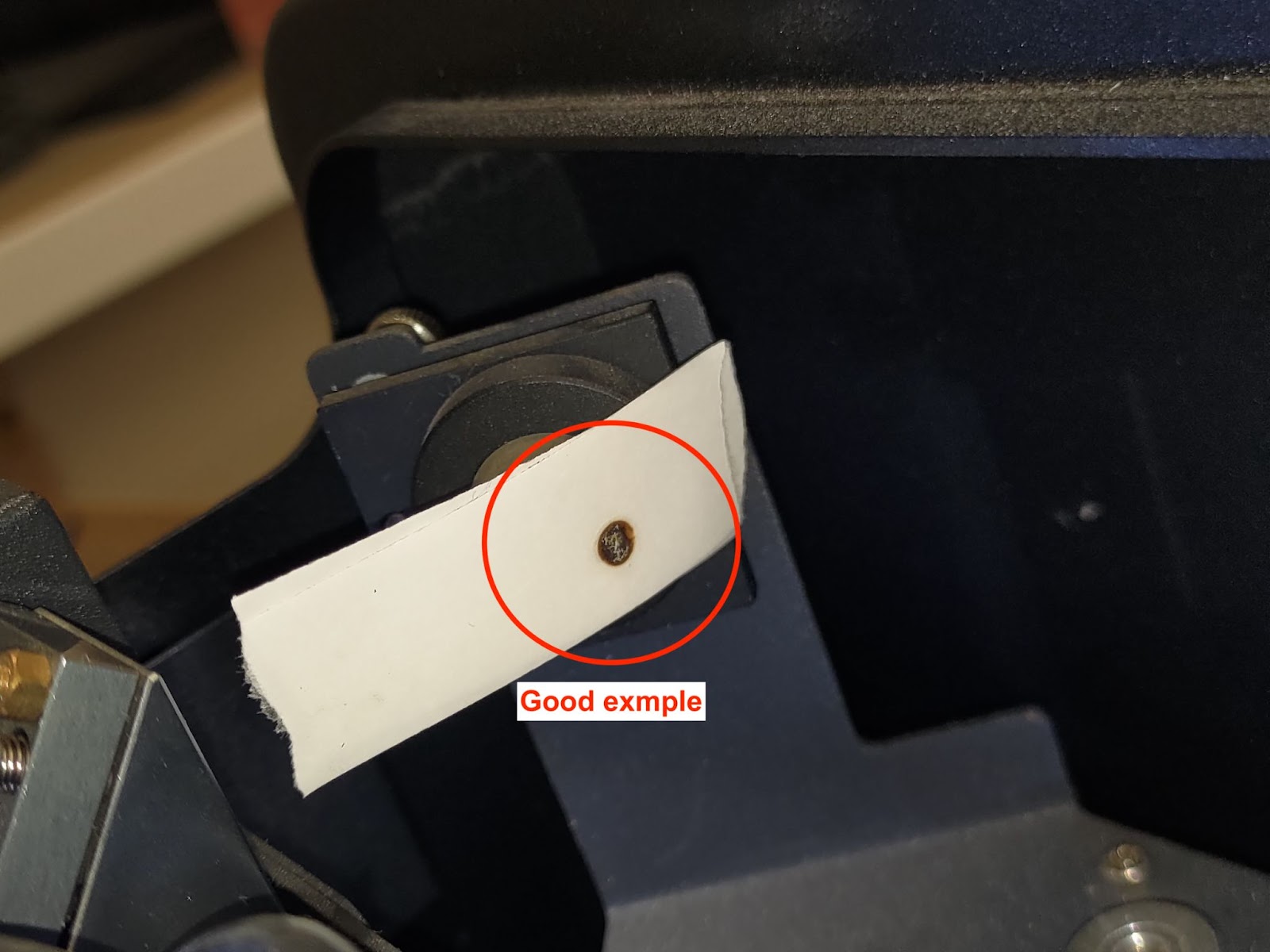

良い例:
悪い例:
ステップ6-3 - 第1ミラーのテープを回収する
第1ミラーテープを紙の上に置きます。下の写真のように位置とパルス数を書き留めます。
ステップ6-4 - トラブルシューティングと報告
ドットが丸くない、強くない、または上記の悪い例に似ている場合は、パワー率を x2.0 に上げて、改善されるかどうかを確認します:
-
ドットが強くなる場合、レーザーチューブの劣化が考えられます。出力を上げてOPAプロセスを完了するか、チューブの劣化の可能性について最寄りの販売店にお問い合わせください。
-
ドットが強くならない、または依然として奇妙な形状をしている場合は、さらなるサポートについて最寄りの販売店に連絡してください。
(第1ミラーでのパルス結果の写真を販売店と共有してください。)
ステップ7 - 第1ミラーから第2ミラーへの光路を確認する
このステップでは、第1ミラーから第2ミラーへのパスが整列しているかどうかを確認します。

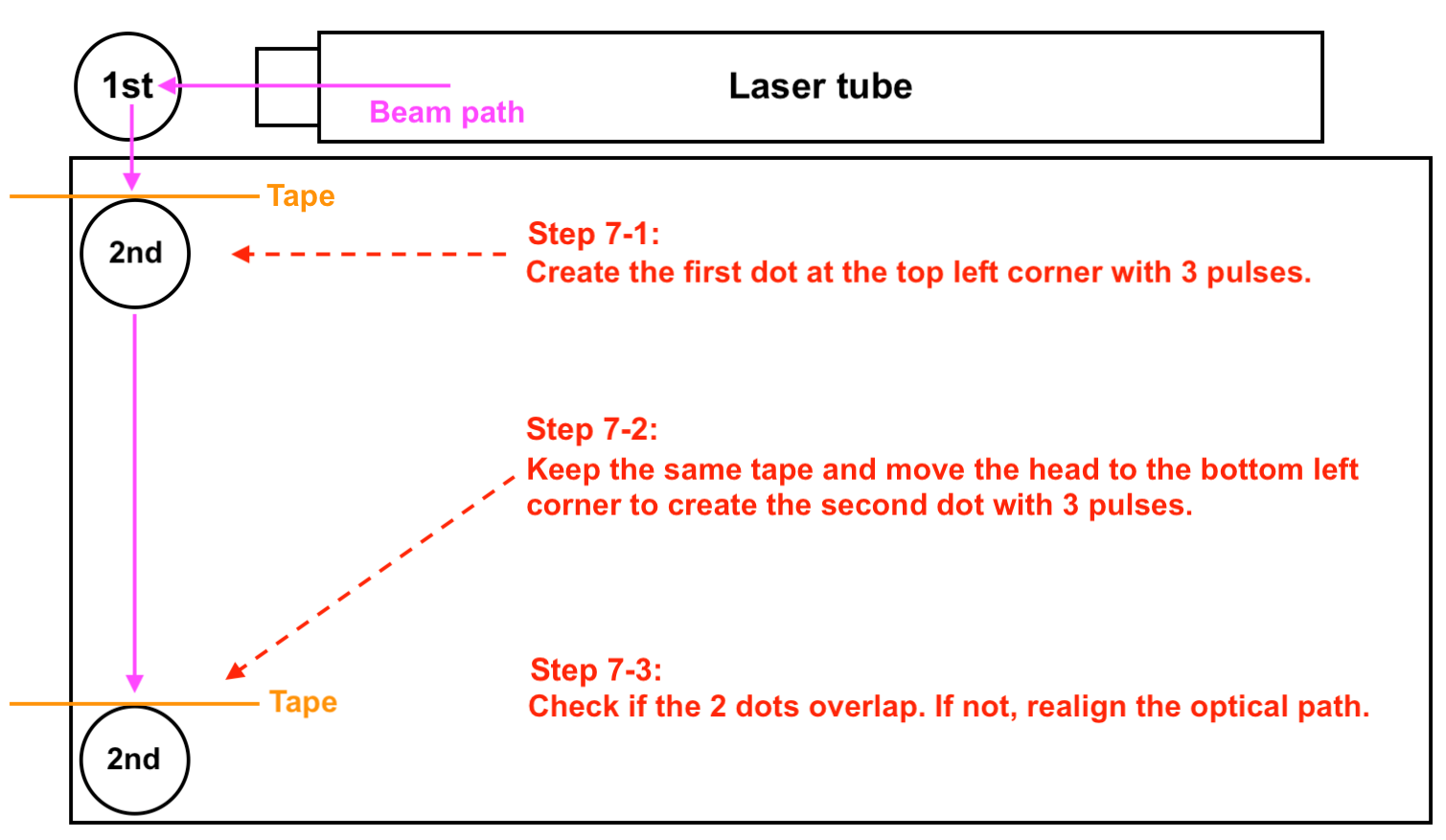

ステップの概要:

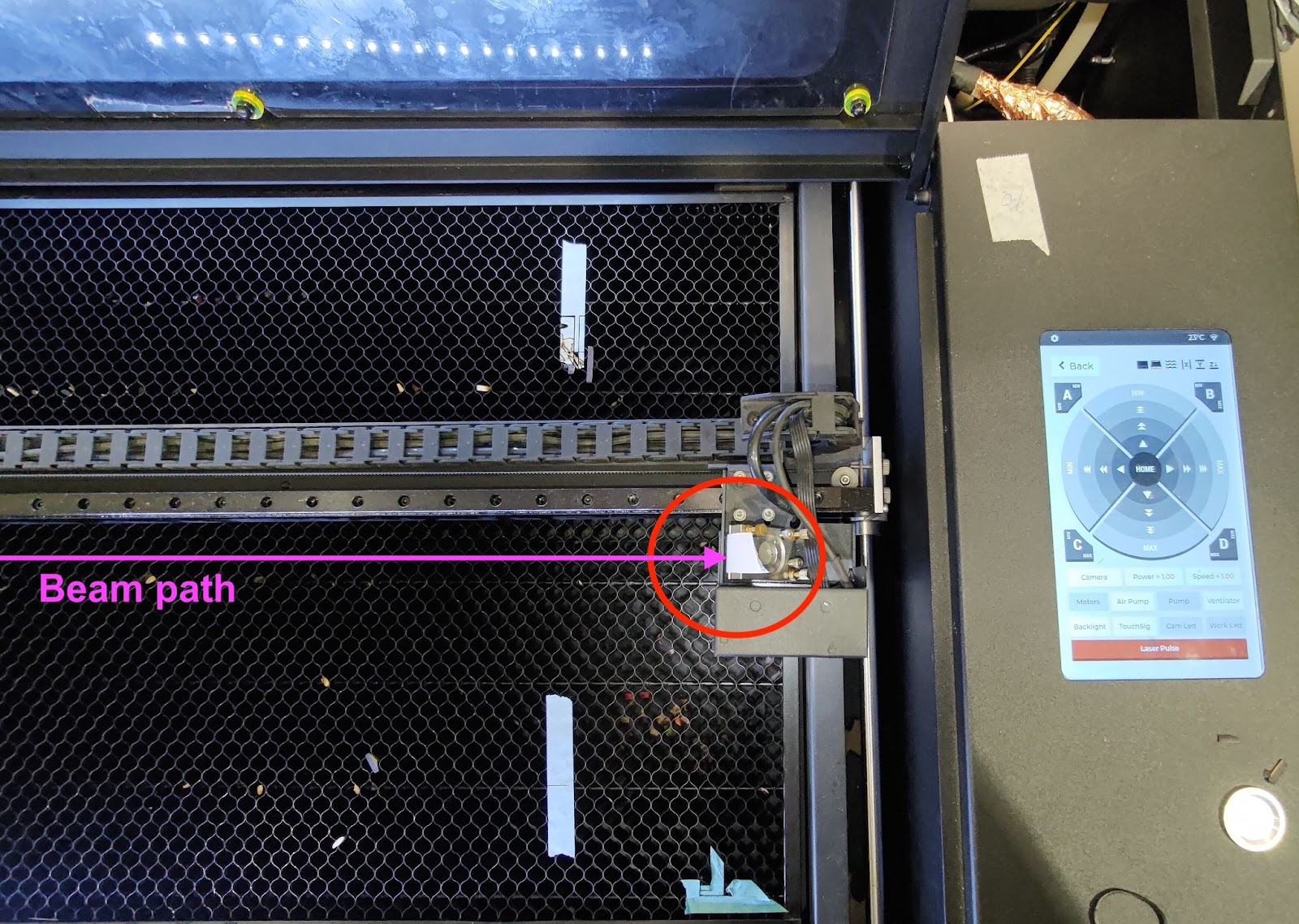

ステップ7-1 - 左上位置に最初のドットを作成する

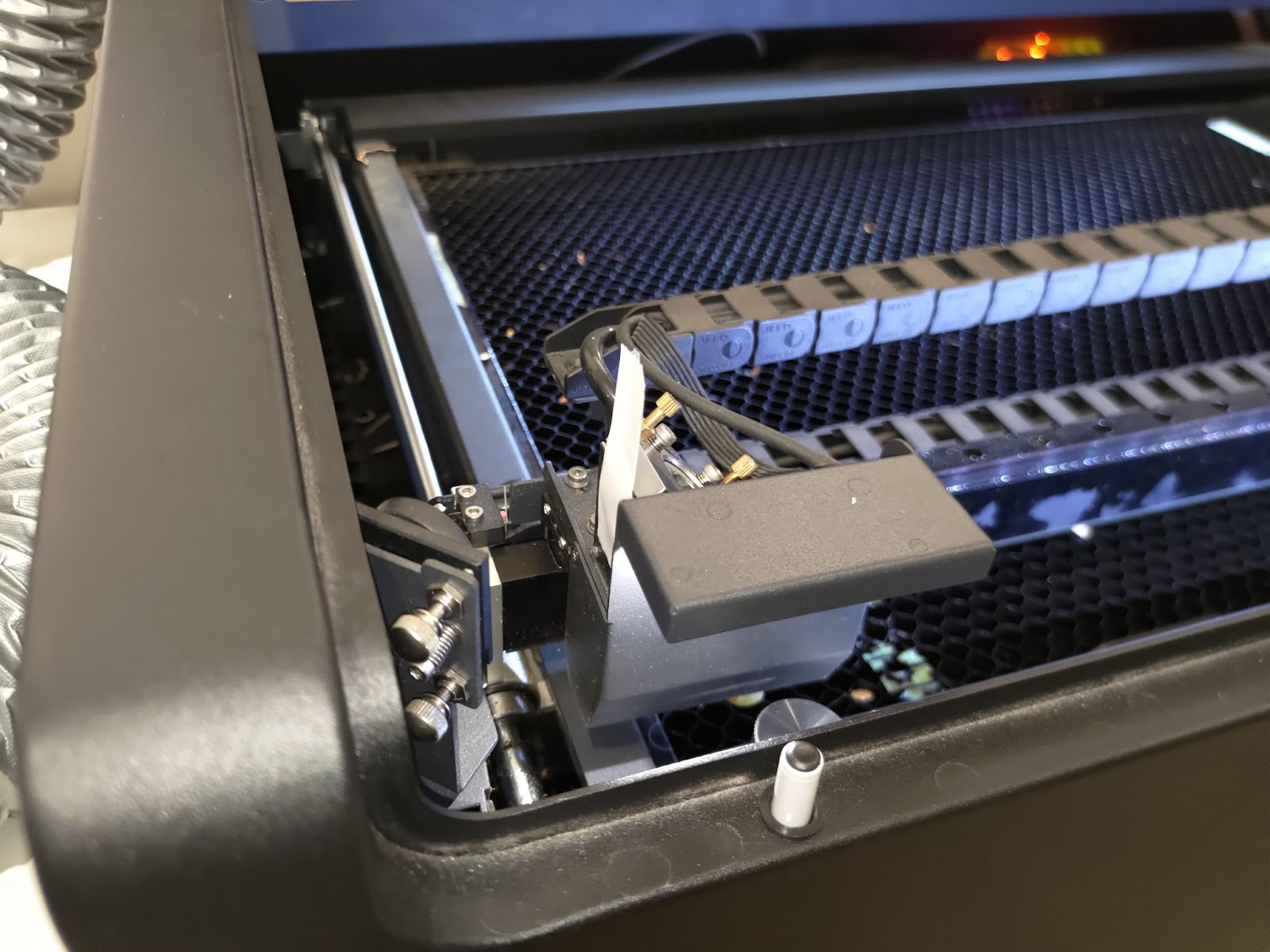

第2ミラーに2層テープを貼り、ヘッドを 左上隅.
3回のパルス を行い、最初のドットを作成します。

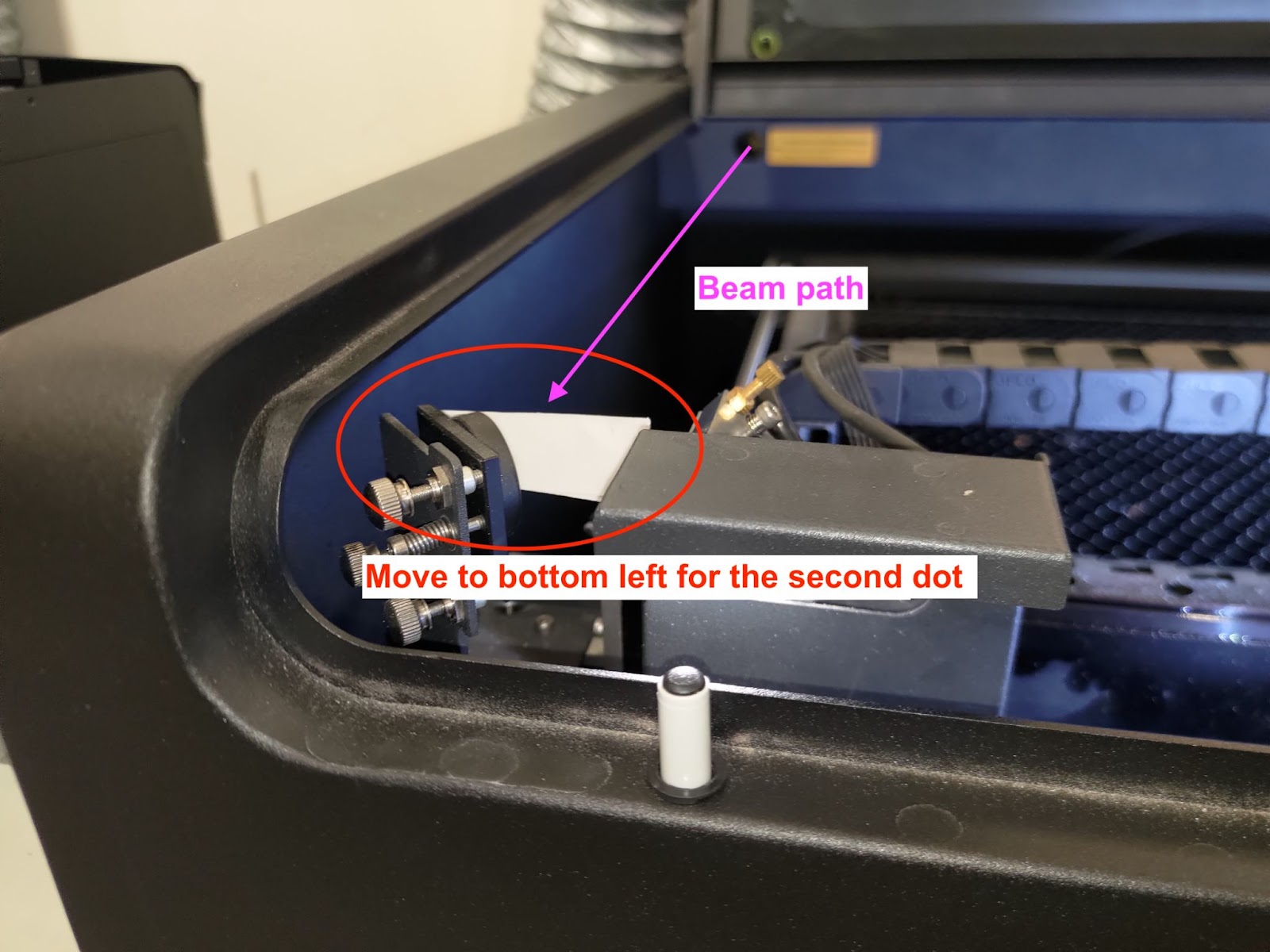

ステップ7-2 - 左下位置に2番目のドットを作成する
第2ミラーに同じテープを貼ったままにし、ヘッドを 左下隅に移動します。
3回のパルス 2つ目のドットを作成します。
左下の位置にドットがない場合は、パスが大幅にずれていることを示しています。
ヘッドを中央左の位置に移動し、中央左にドットを作成してみてください。
ステップ7-3 - 1つ目と2つ目のドットが重なっているかどうかを確認する

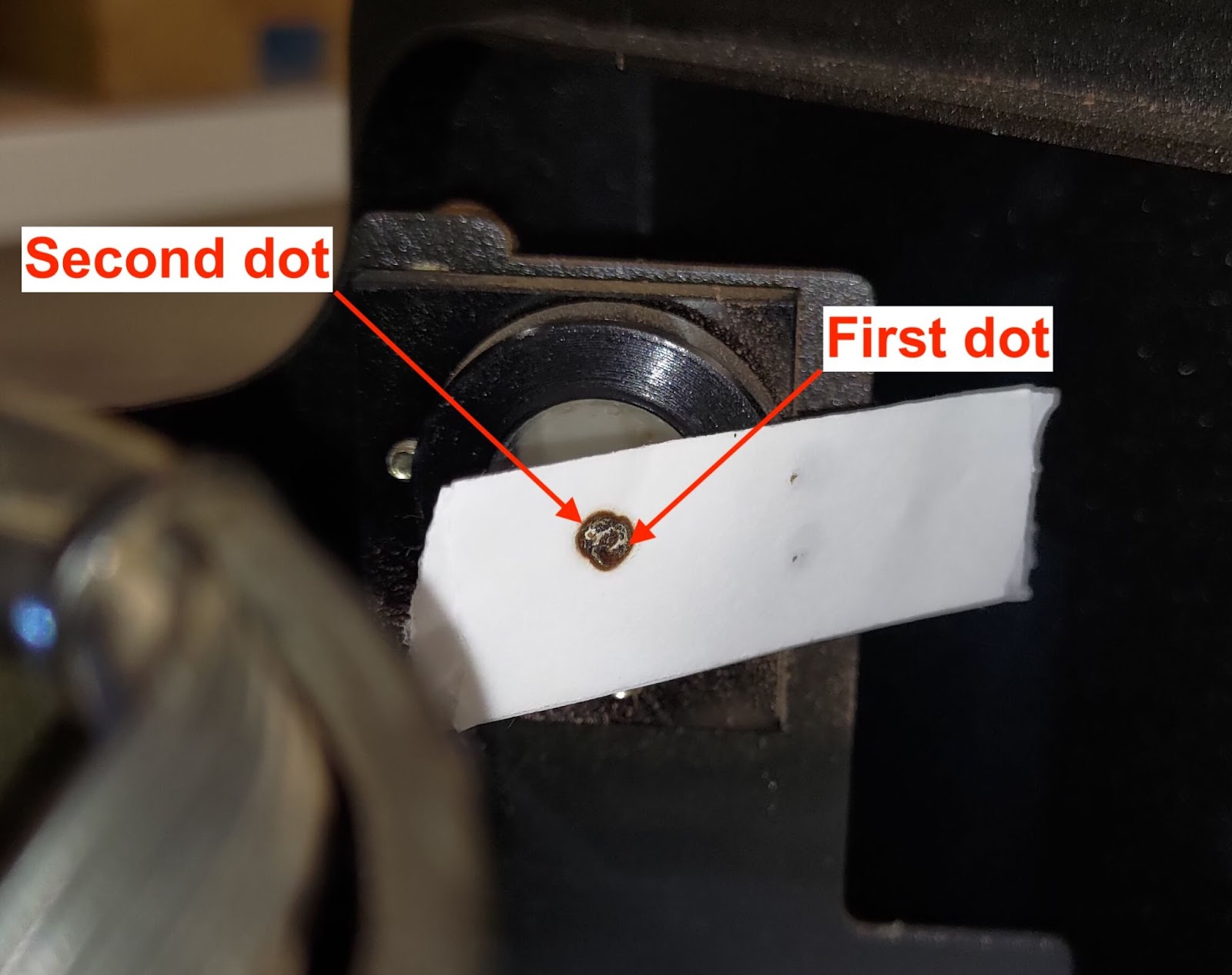

良い例の写真のように、ドットが完全に重なっている場合は、パスが適切に揃っていることを示しています。
次に進むことができます ステップ7-5.

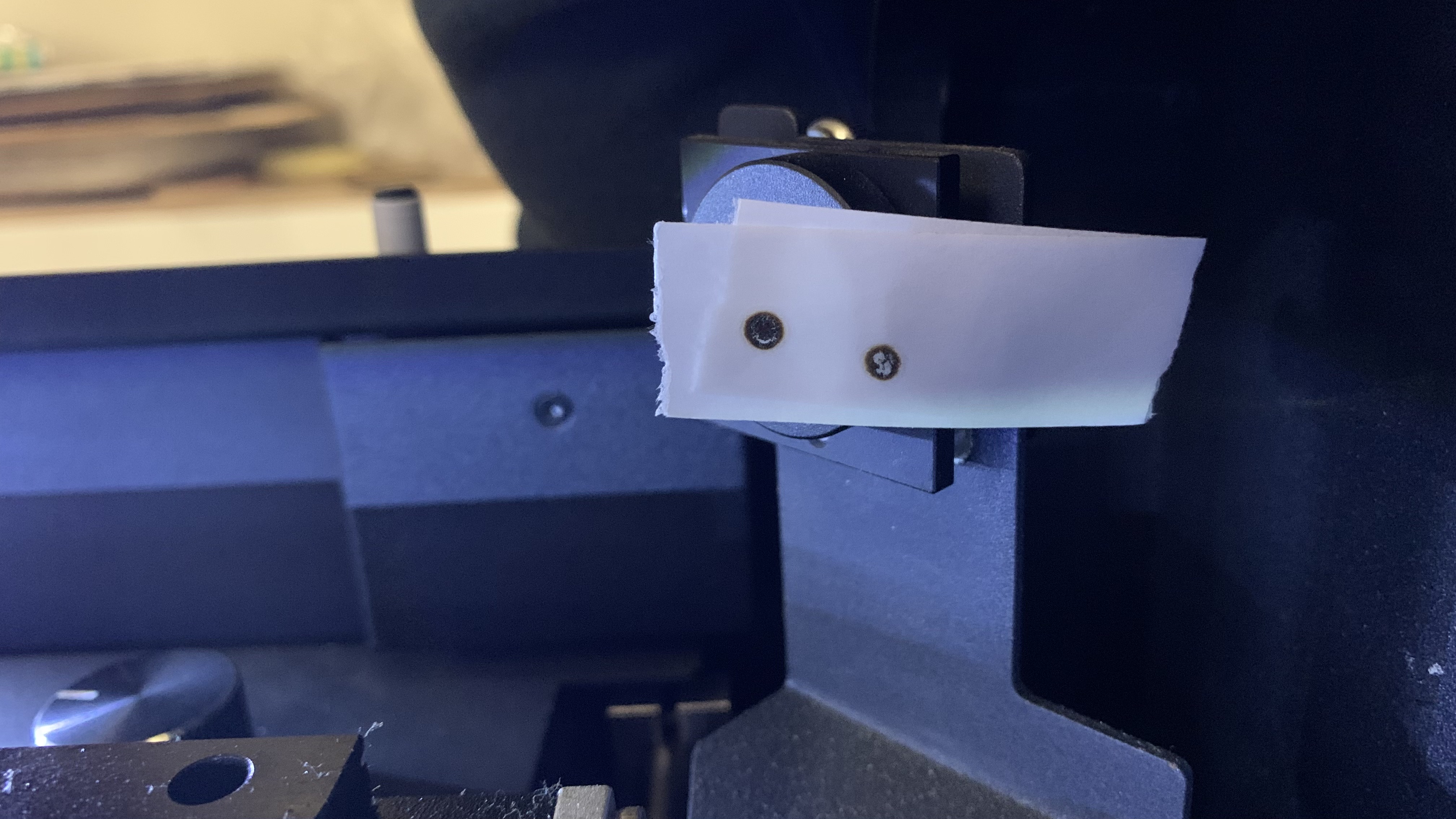

下の悪い例のように、重ならない場合は、第1ミラーから第2ミラーまでの光路が正しく調整されていないことを示しており、第1ミラーを調整する必要があります。
良い例:

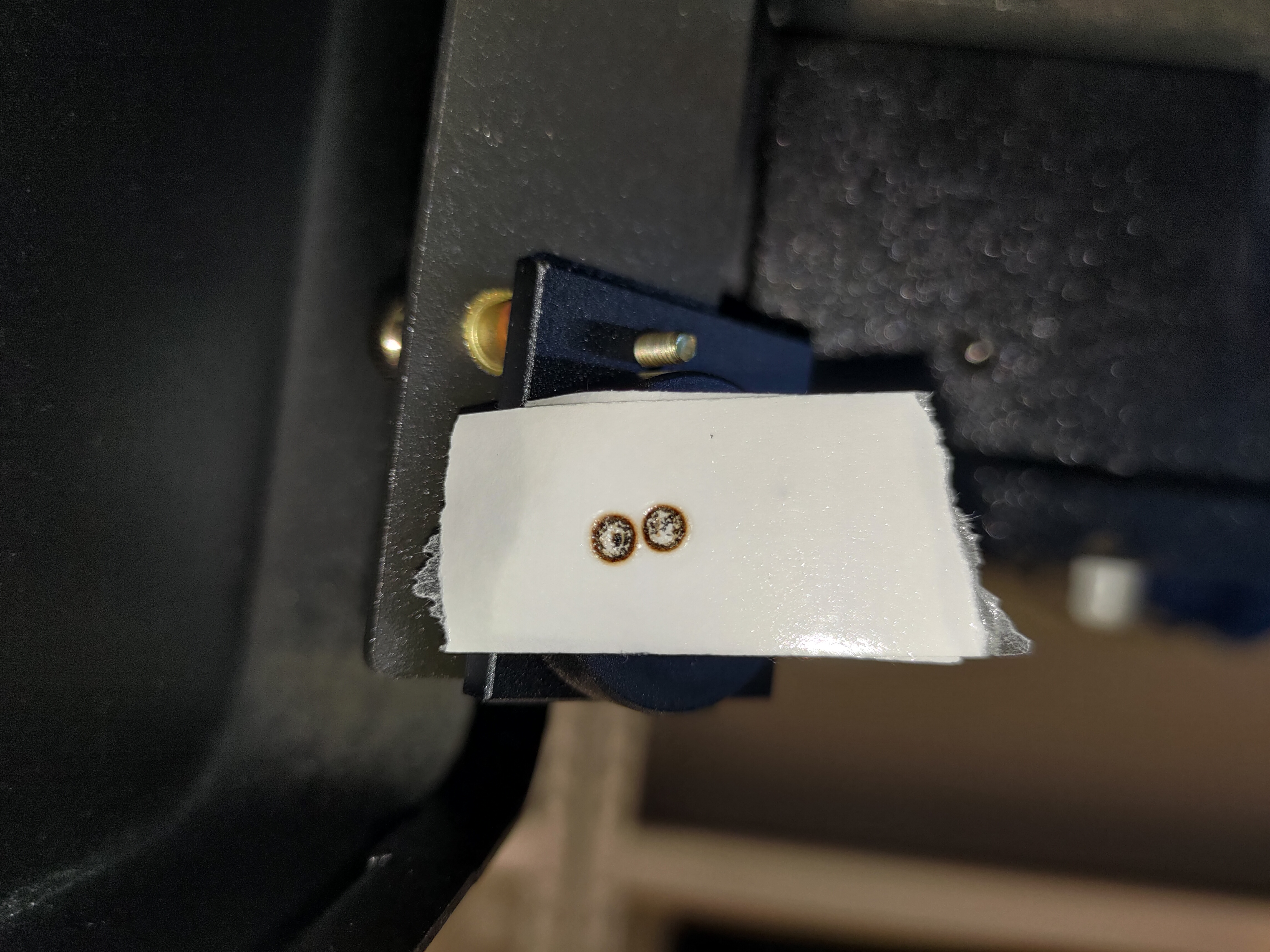

悪い例:
ステップ7-4 - 第1ミラーから第2ミラーへの光路を調整する
このステップでは、第1ミラーのネジを調整することで、 第1ミラーから第2ミラーへの光路を調整する方法を説明します。

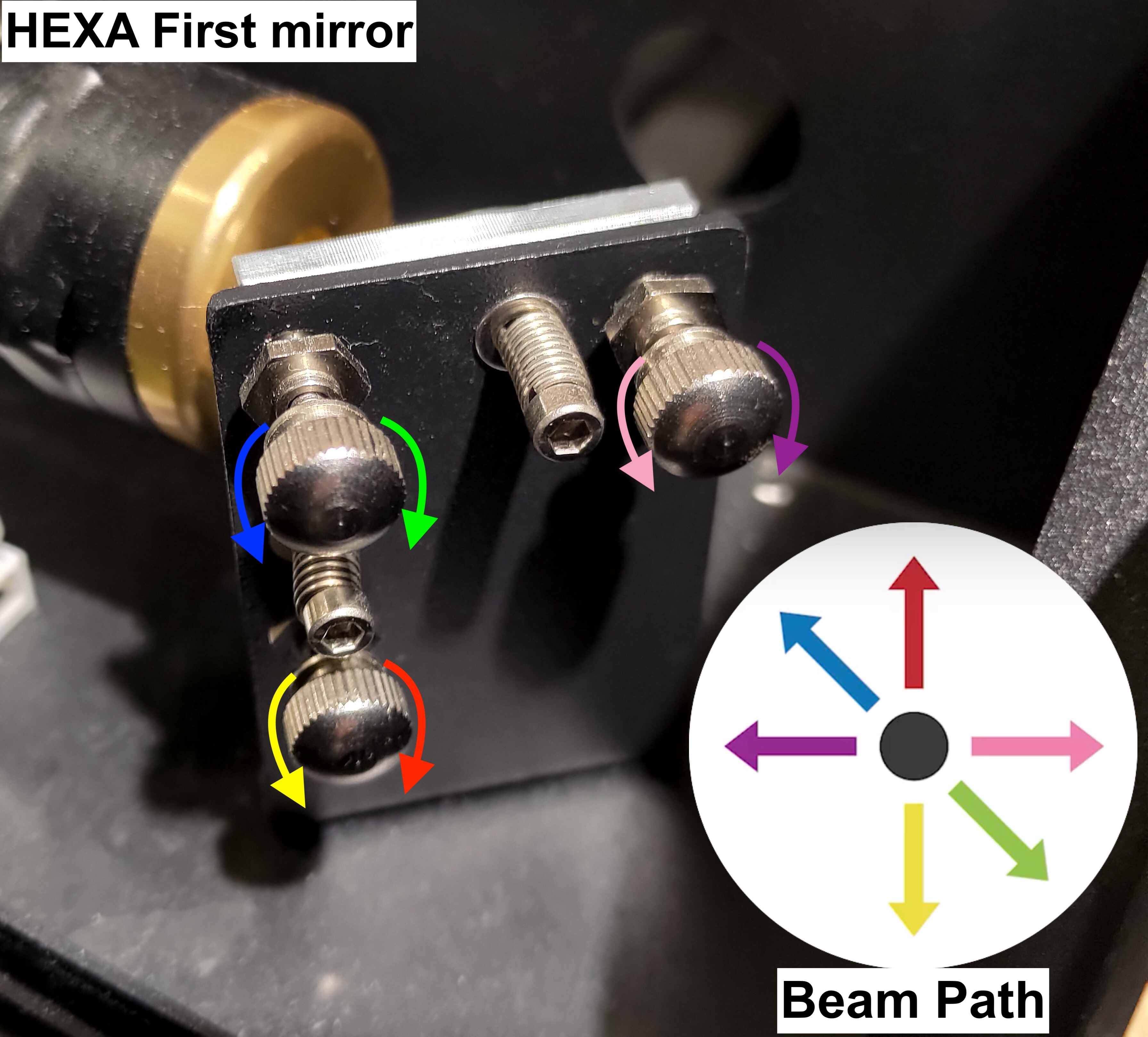

第1ミラーには3つのネジがあり、それらを時計回りまたは反時計回りに回転させることで、ビームの経路が変更されます。 2つ目のドットの位置が変わります。
ネジを調整するたびに、パスが変更される可能性があることに注意してください。精度を確保するために、以前のドットが付いた古いテープを取り除き、新しい2層テープを使用して、新しいドットが重なるかどうかを確認することをお勧めします。
ステップ7-4-1 - 調整するネジを特定する
2つ目のドットの位置を確認し、ネジとその回転方向を特定してください。 回転方向を確認してください。
下の写真を参照して、2つ目のドットの位置に類似した番号を見つけてください:

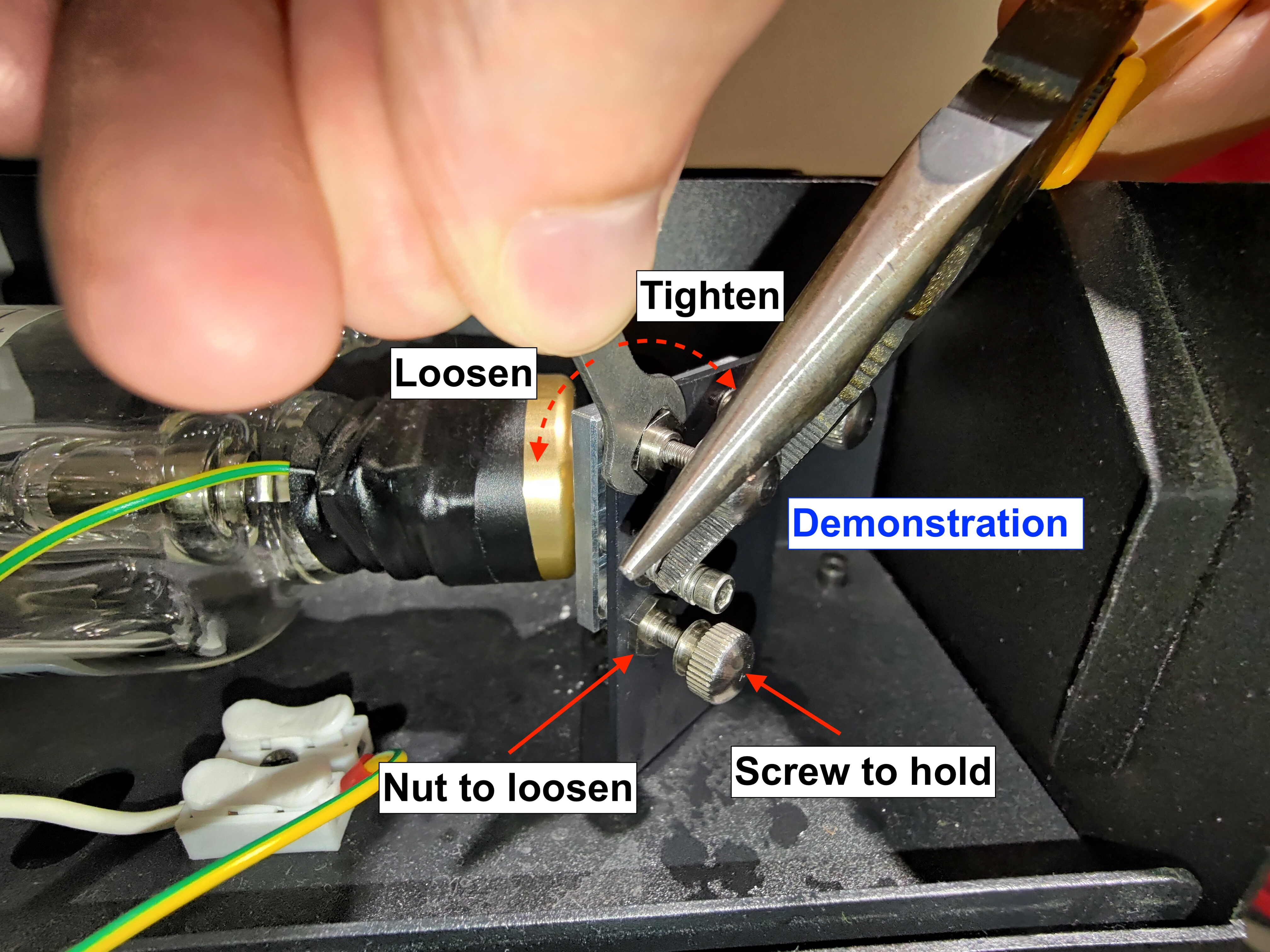

ネジを調整する前に、ナットを正しく緩める方法を学んでください:

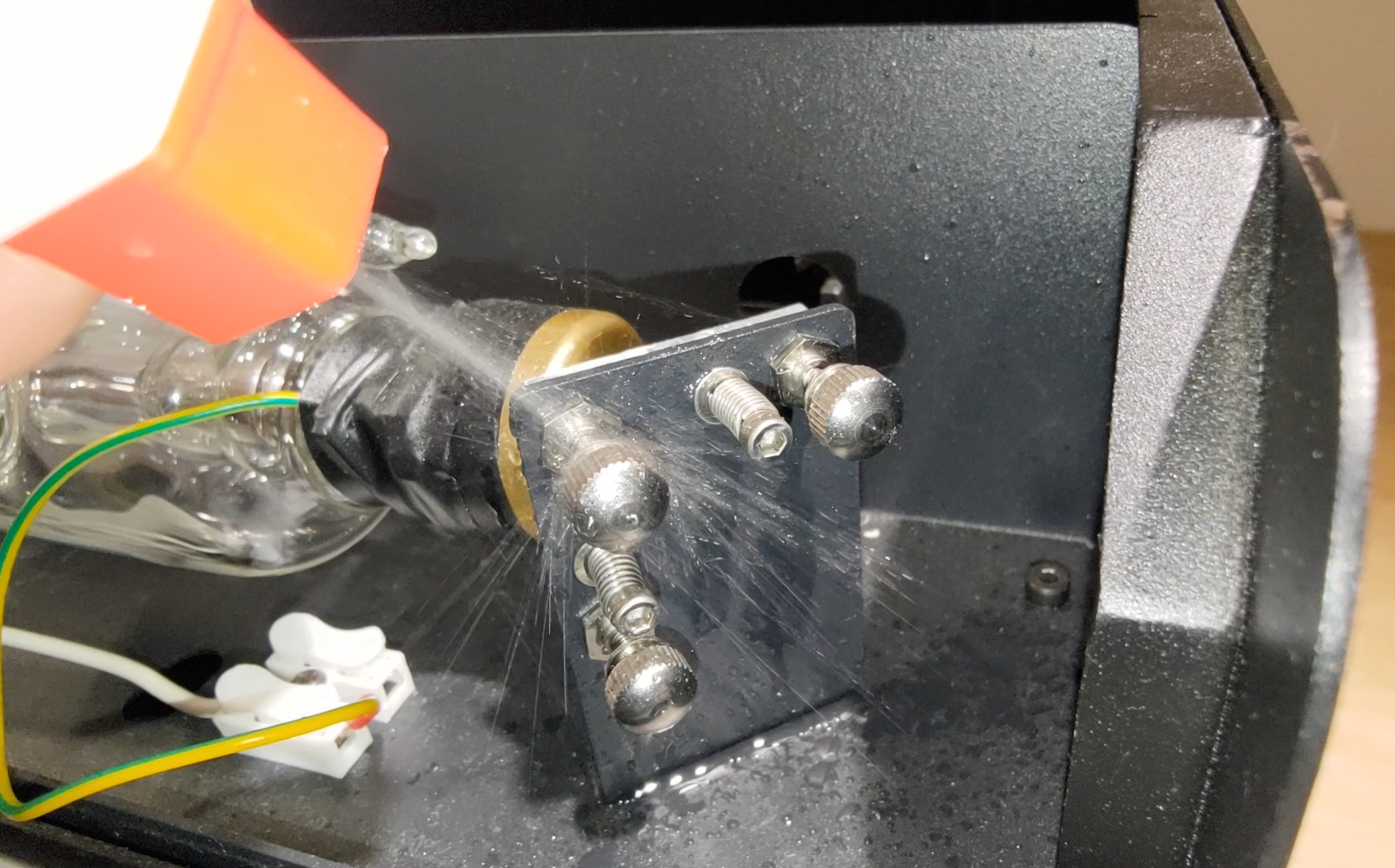

- まず、ナットにアルコールを吹きかけてゲルや接着剤を溶かし、数秒待ちます。
- 次に、ペンチでネジを保持し、両頭レンチを使用して反時計回りに回転させてナットを緩めます 反時計回りに回転させる.
#1の場合:
2つ目のドットを右下に移動させ、1つ目のドットと重ねる必要があります
左上のネジを時計回りに回転させる必要があります。下の写真を参照してください。
#2の場合:
2つ目のドットを真下に移動させ、1つ目のドットと重ねる必要があります。
左下のネジを反時計回りに回転させる必要があります。下の写真を参照してください。
#3の場合:
2つ目のドットを最初に下に移動させ、次に左に移動させて1つ目のドットと重ねる必要があります。
左下のネジを反時計回りに回転させて、ドットを下に移動させる必要があります.
右上のネジを時計回りに回転させて、ドットを左に移動させる必要があります。
下の写真を参照してください。
#4の場合:
2つ目のドットを右に移動させ、1つ目のドットと重ねる必要があります。
右上のネジを反時計回りに回転させる必要があります。下の写真を参照してください。
#5の場合:
2つ目のドットを左に移動させ、1つ目のドットと重ねる必要があります。
右上のネジを時計回りに回転させる必要があります。下の写真を参照してください。
#6の場合:
2つ目のドットを最初に右に移動させ、次に上に移動させて1つ目のドットと重ねる必要があります。
右上のネジを反時計回りに回転させると、ドットが右に移動します。
左下のネジを時計回りに回転させると、ドットが上に移動します.
下の写真を参照してください。
#7の場合：
2つ目のドットを1つ目のドットと重ねるには、真上に移動する必要があります。
左下のネジを時計回りに回転させる必要があります。下の写真を参照してください。
#8の場合：
2つ目のドットを1つ目のドットと重ねるには、左上に移動する必要があります
左上のネジを反時計回りに回転させる必要があります。下の写真を参照してください。
ステップ7-4-2 - 調整後にナットを締める
ネジを時計回りに回して調整した後、ナットを締めてください 時計回り.
ステップ7-5 - 第2ミラーのテープを回収する
紙の上に 2枚目のミラー テープを貼ります。下の写真のように位置とパルス数を書き留めます。
ステップ8 - 第2ミラーから第3ミラーへの光路を確認する
このステップでは、2枚目のミラーから3枚目のミラーまでの経路が一直線になっているかどうかを確認します。

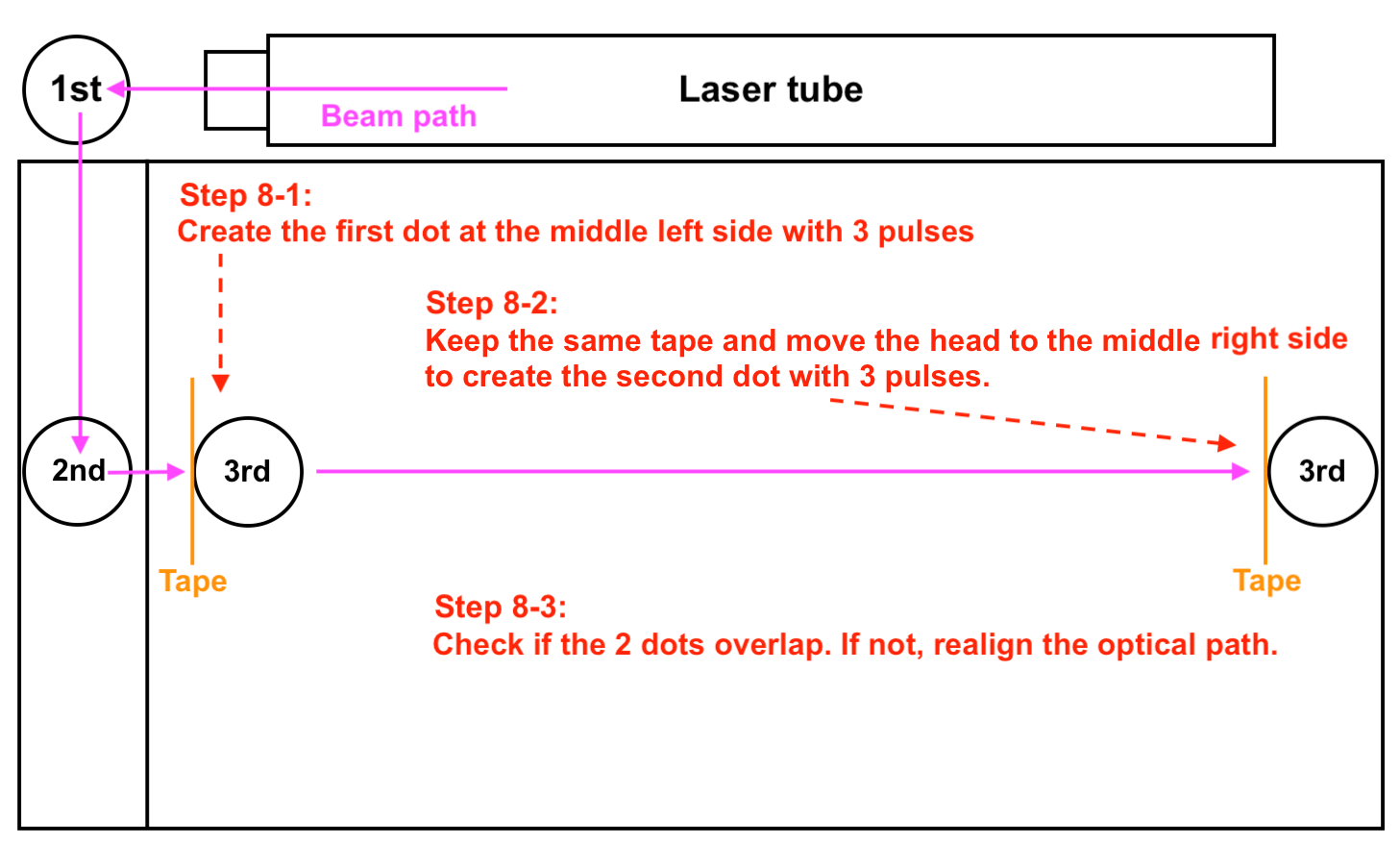

ステップの概要:

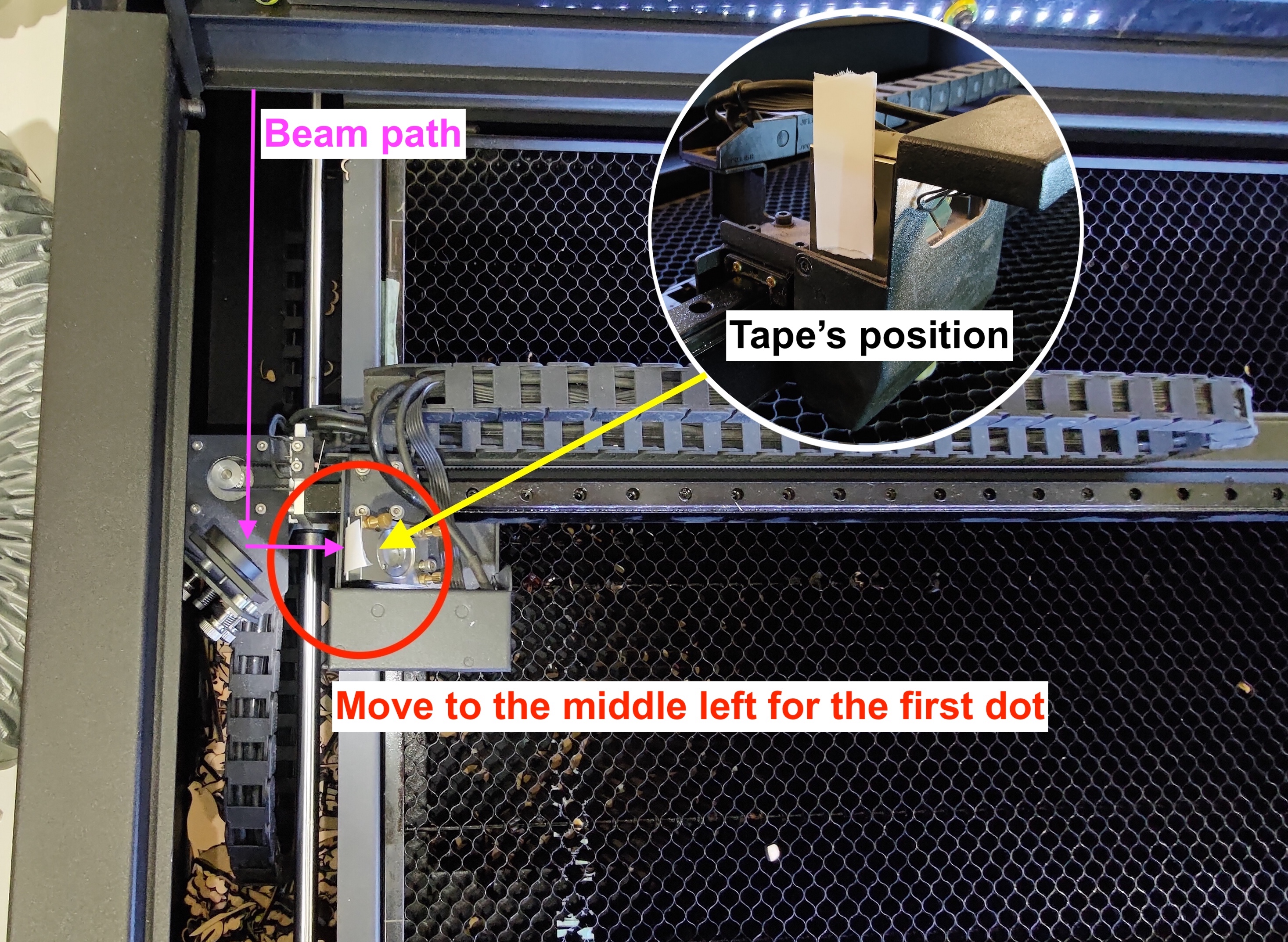

ステップ8-1 - 中央左位置に最初のドットを作成する

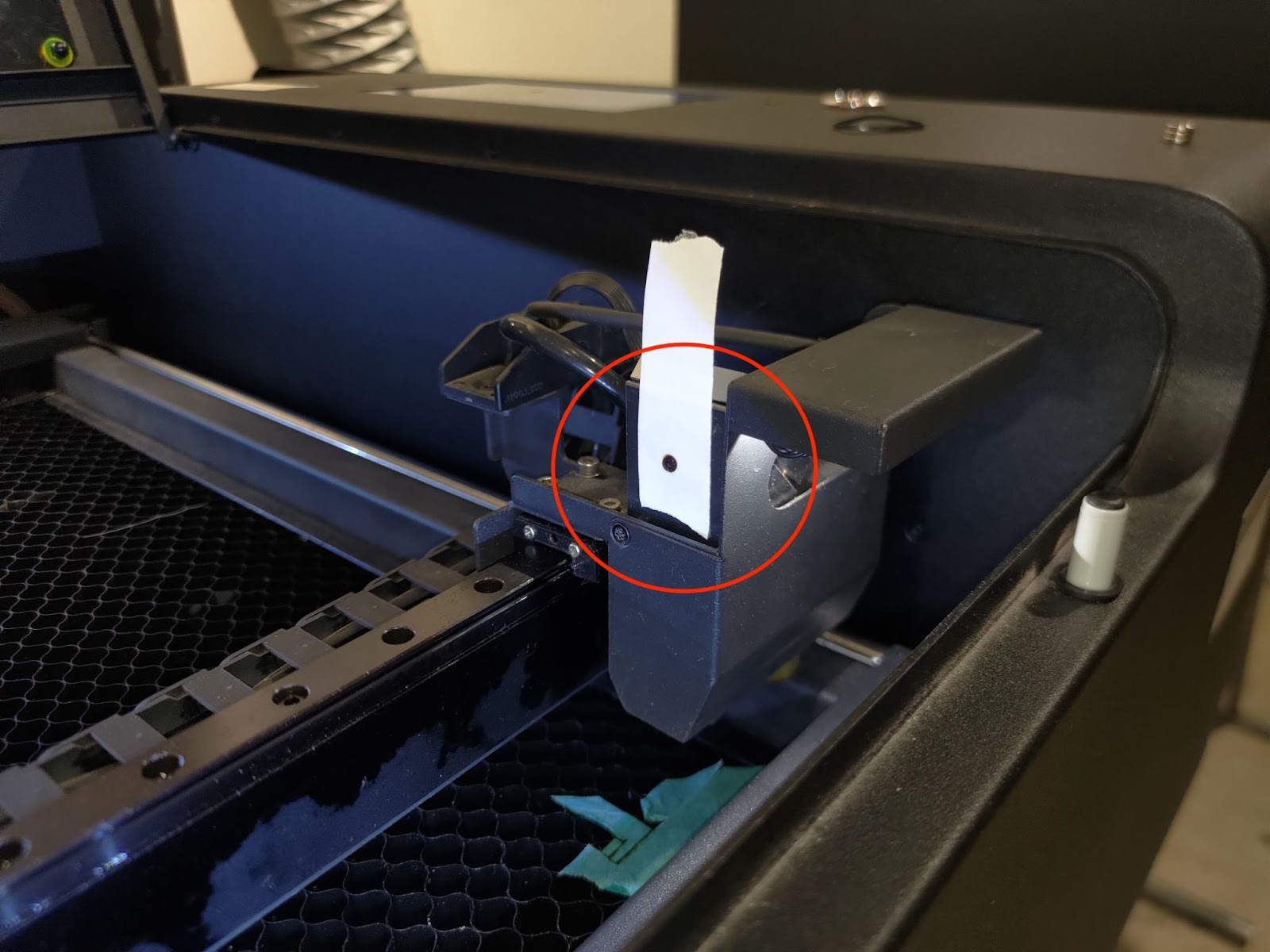

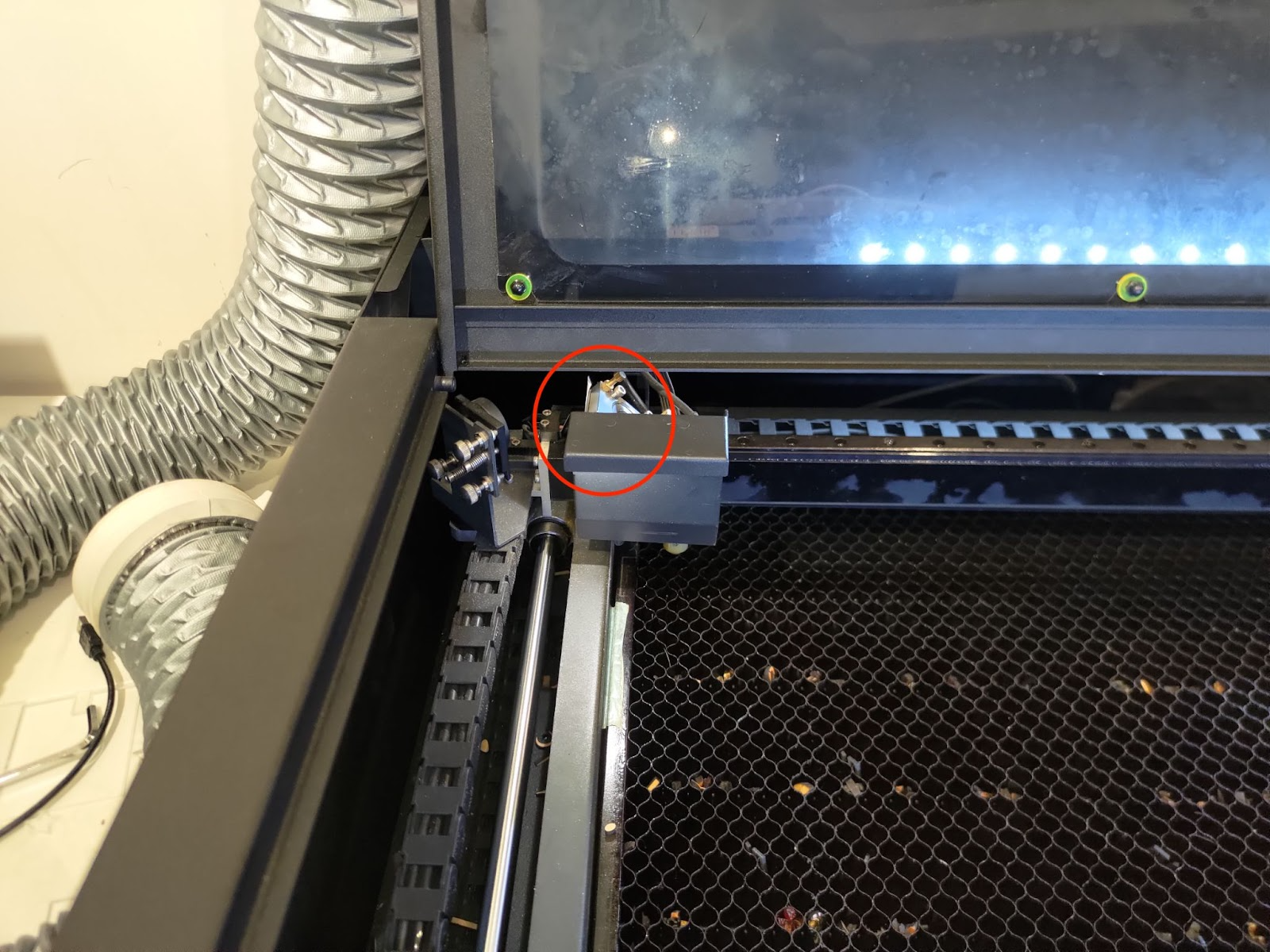

3枚目のミラーに2層テープを貼り、ヘッドを 中央左 の位置に移動します。
パルスを 3回 を行い、最初のドットを作成します。
ステップ8-2 - 中央右位置に2番目のドットを作成する

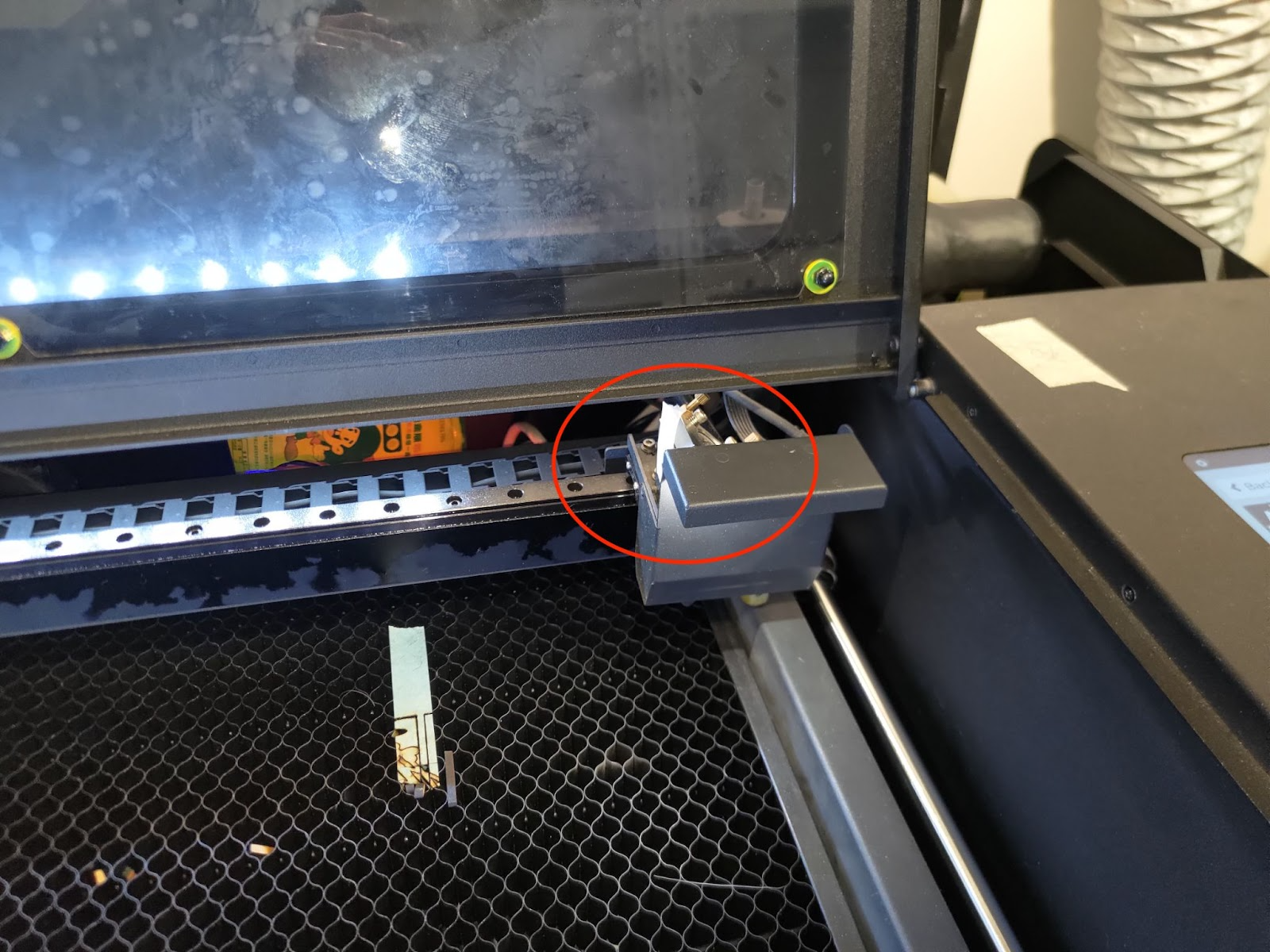

3番目のミラーに同じテープを貼ったまま、ヘッドを中央右の位置に 移動してください。
2つ目のドットを作成するために、3回のパルスを発生させます。
ステップ8-3 - 最初のドットと2番目のドットが重なっているかどうかを確認します
下の良い例の写真のように、ドットが完全に重なっている場合は、パスが正しく調整されていることを示します。 ステップ8-5に進むことができます.

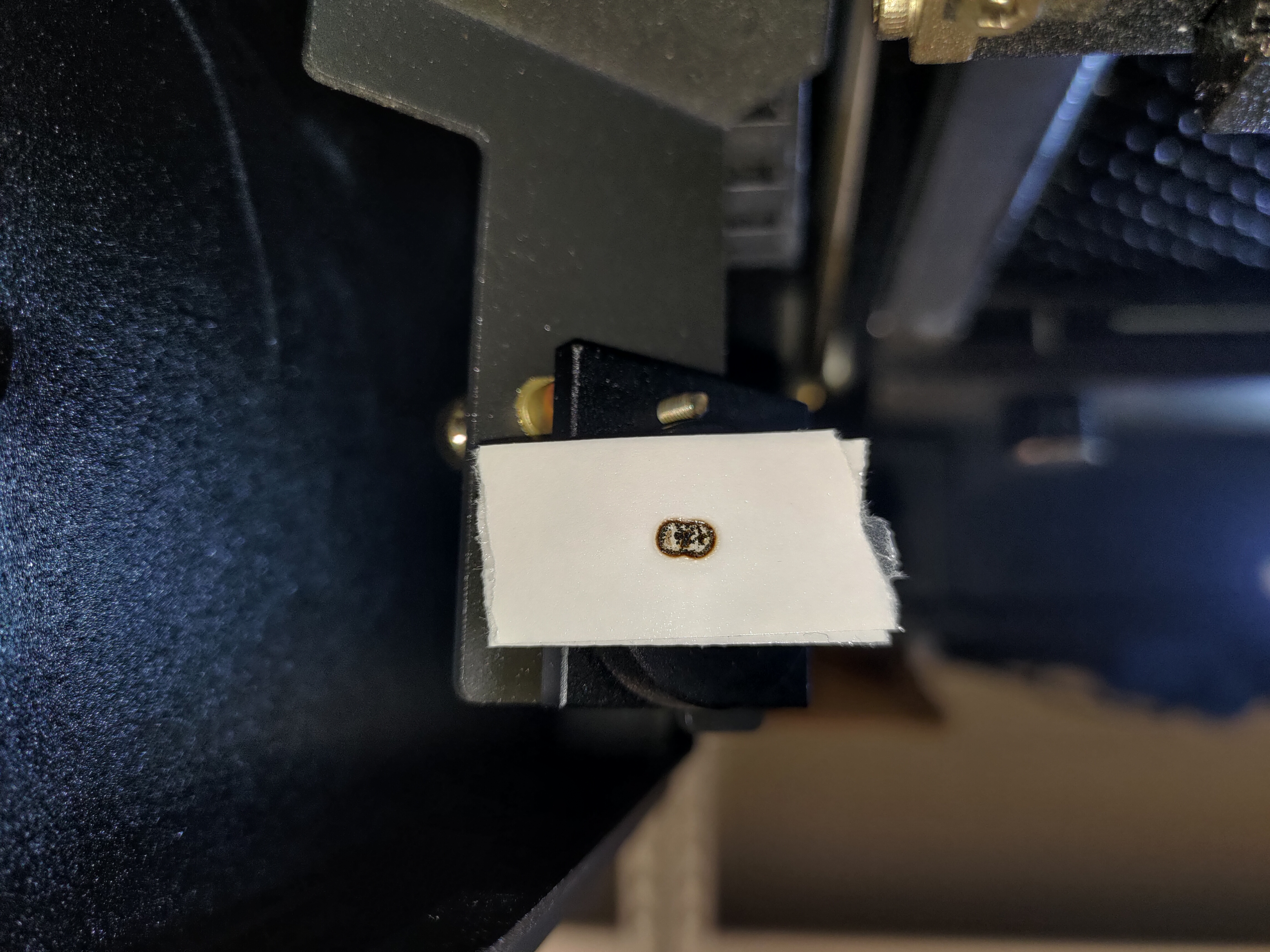

重なっていない場合は、第2ミラーから第3ミラーまでの光路が正しく調整されていないことを示しており、第2ミラーを調整する必要があります。

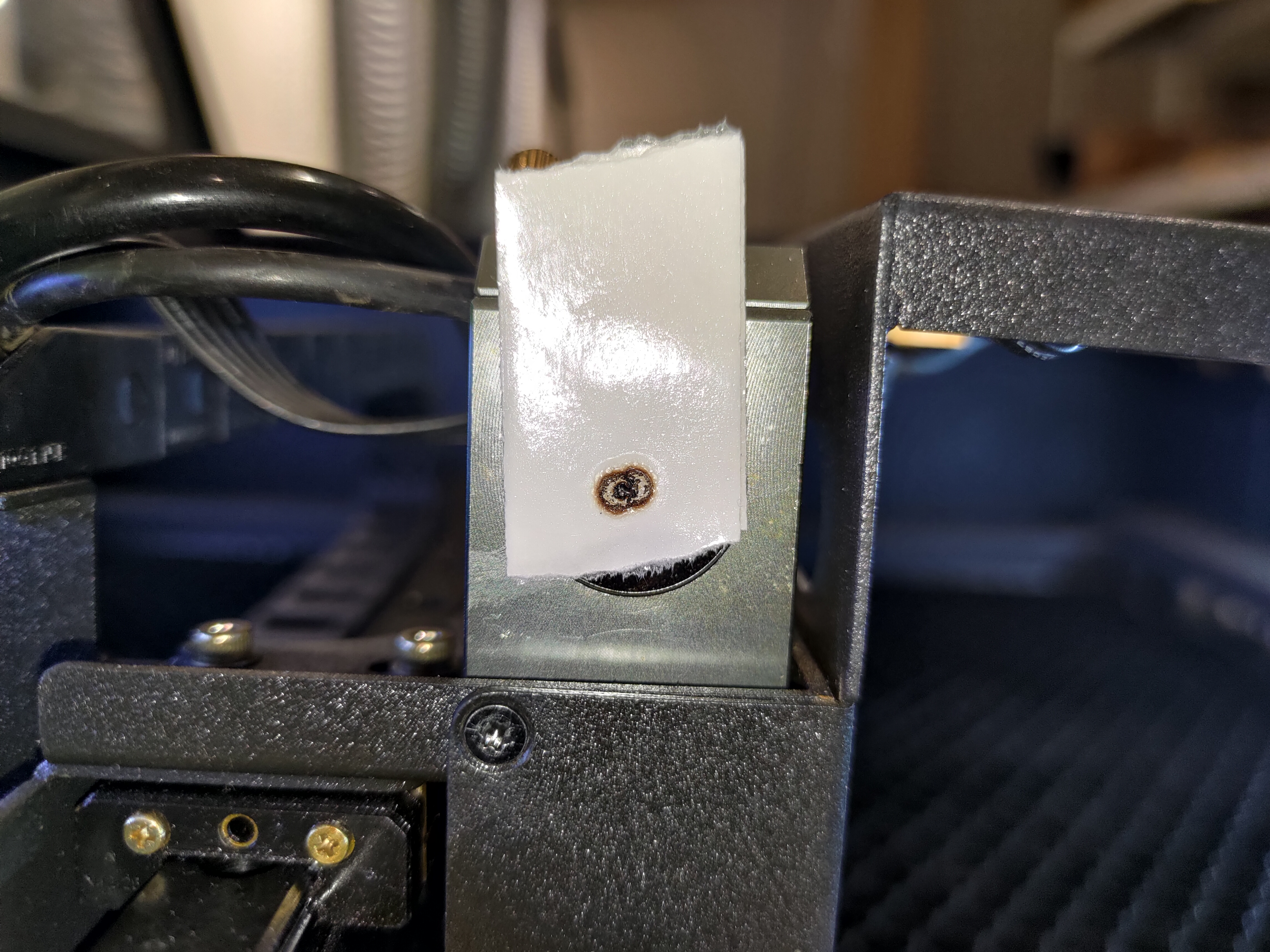

良い例:

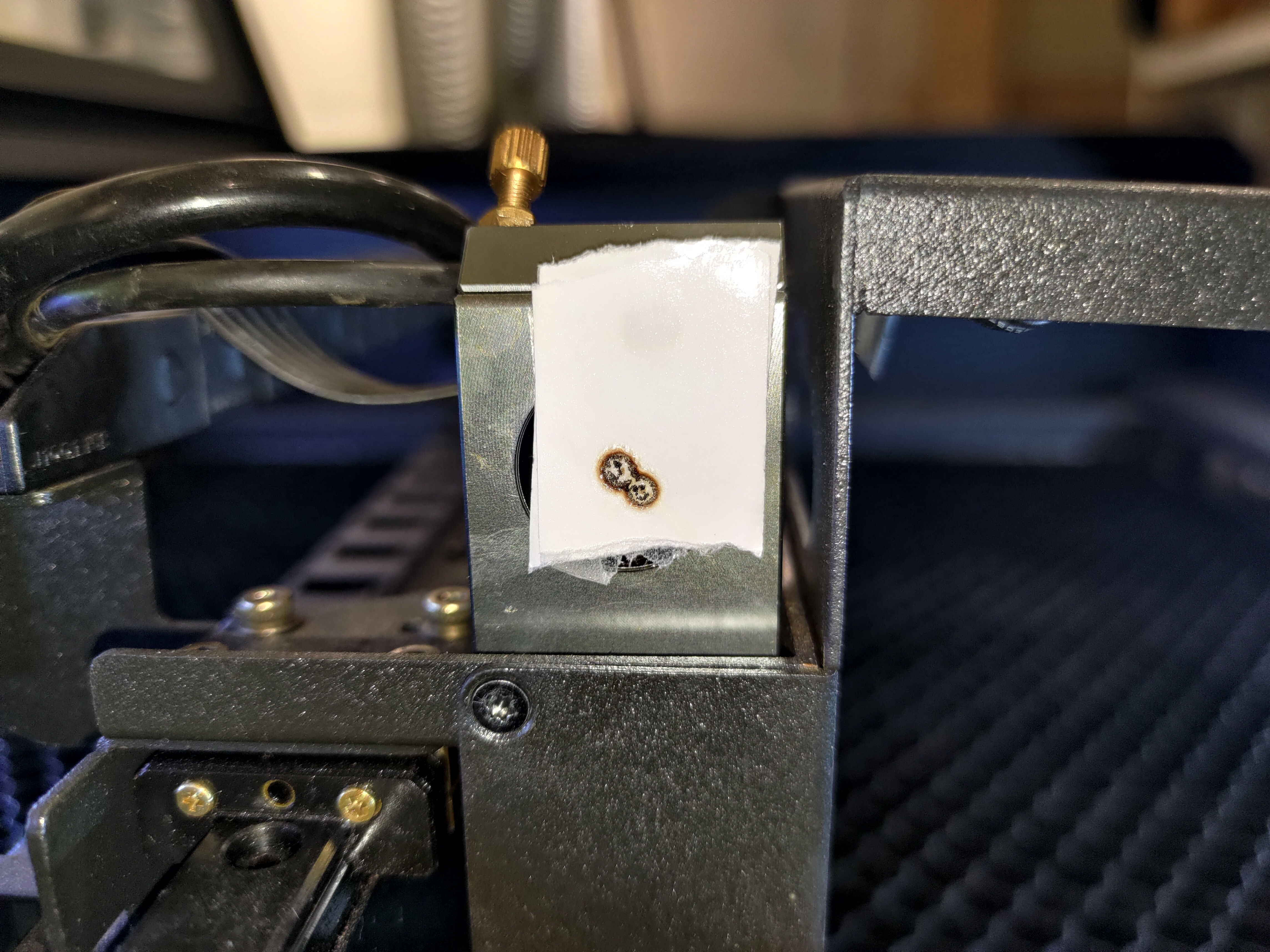

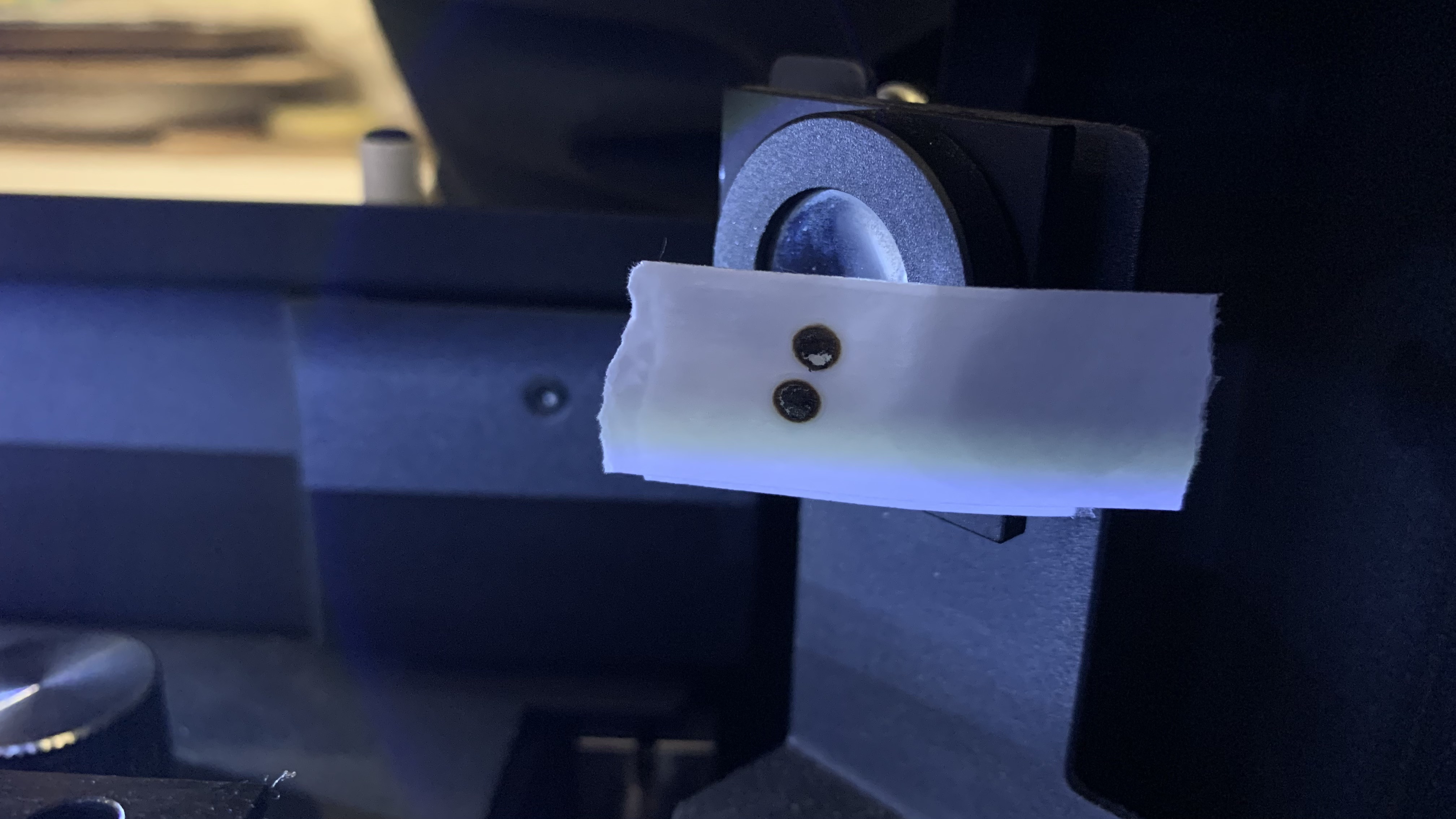

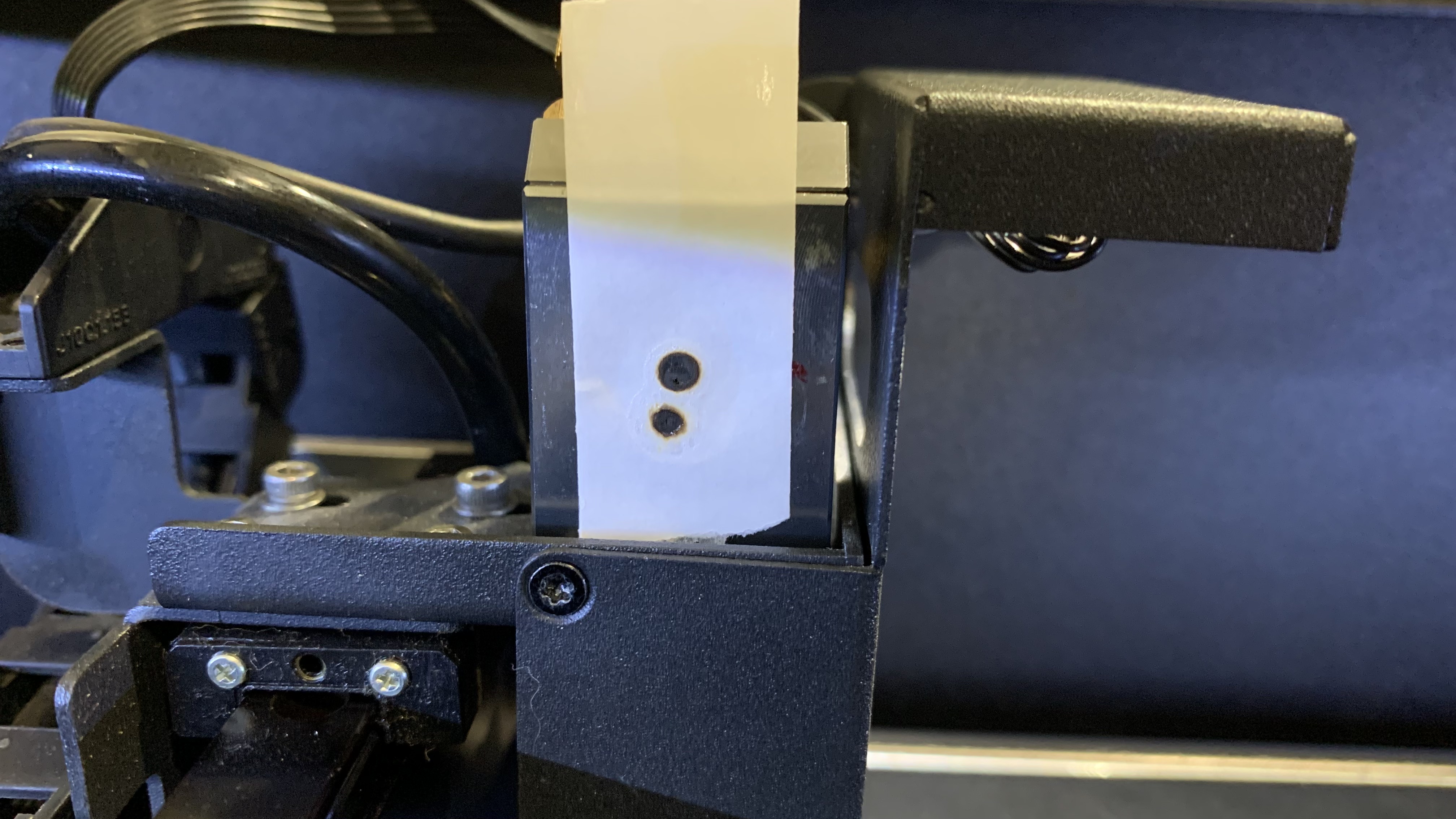

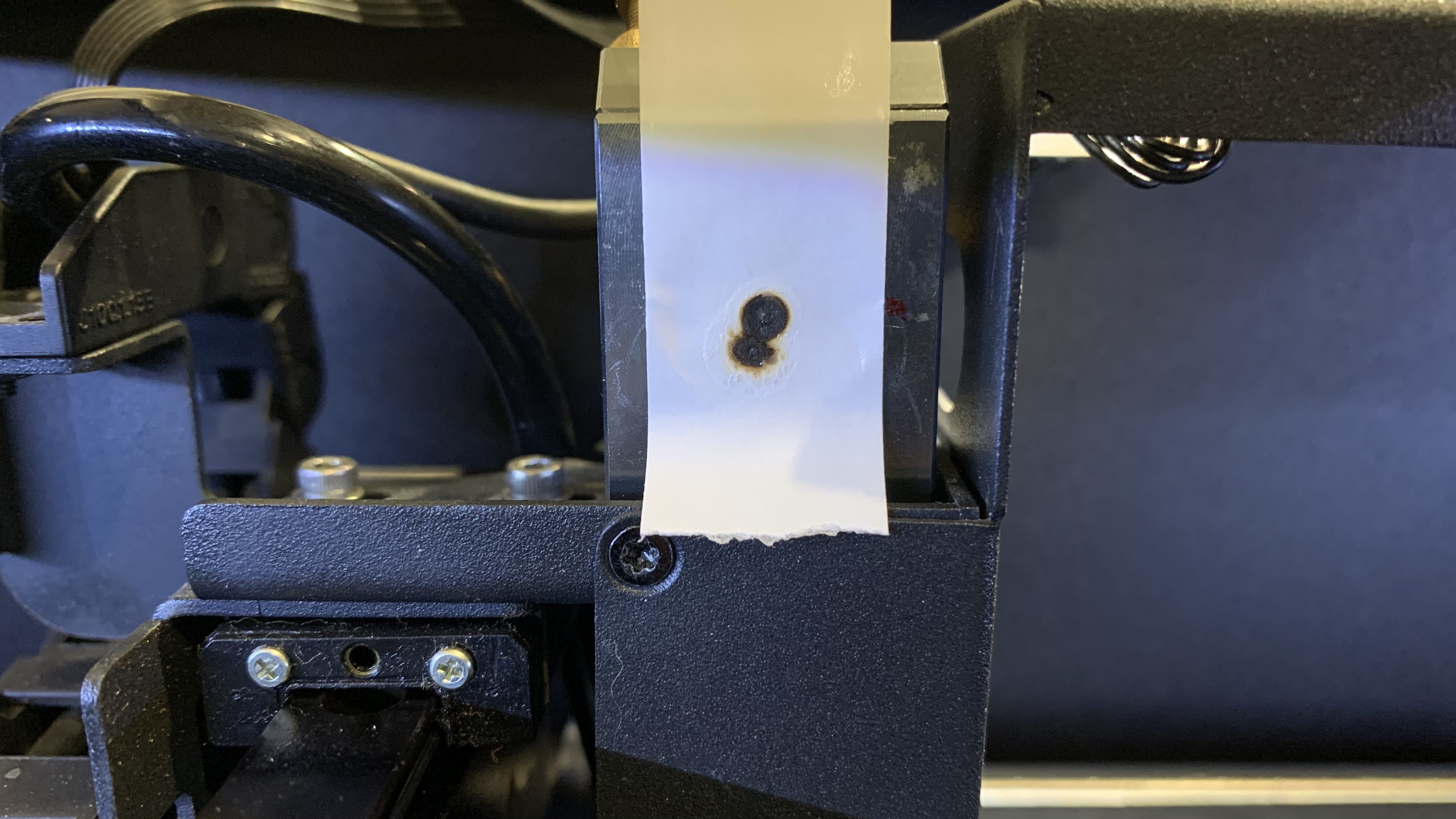

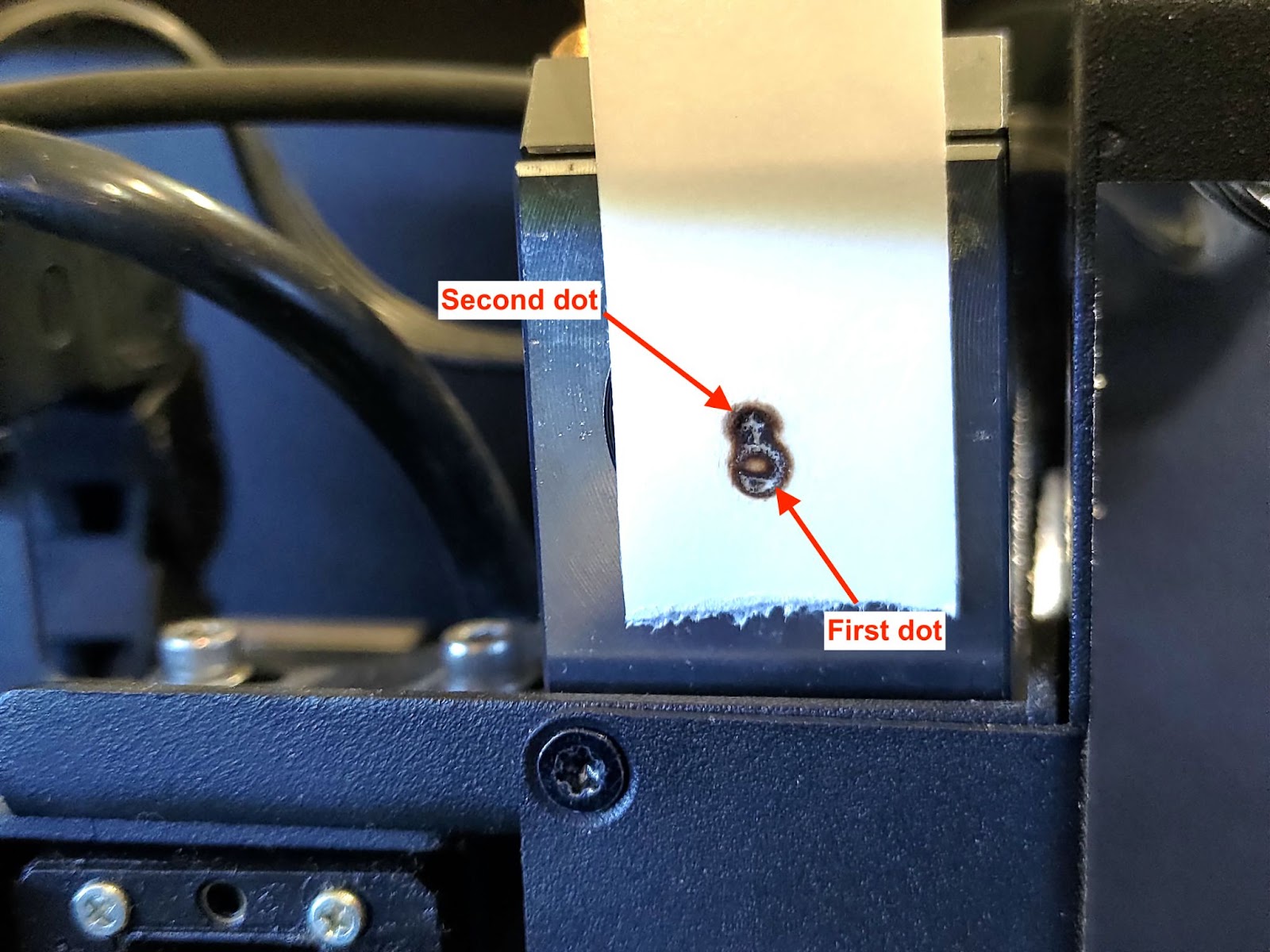

悪い例:
ステップ8-4 - 第2ミラーから第3ミラーへの光路を調整する
このステップでは、第2ミラーから第3ミラーまでの光路を調整する方法について説明します。 第2ミラーのネジを調整します。

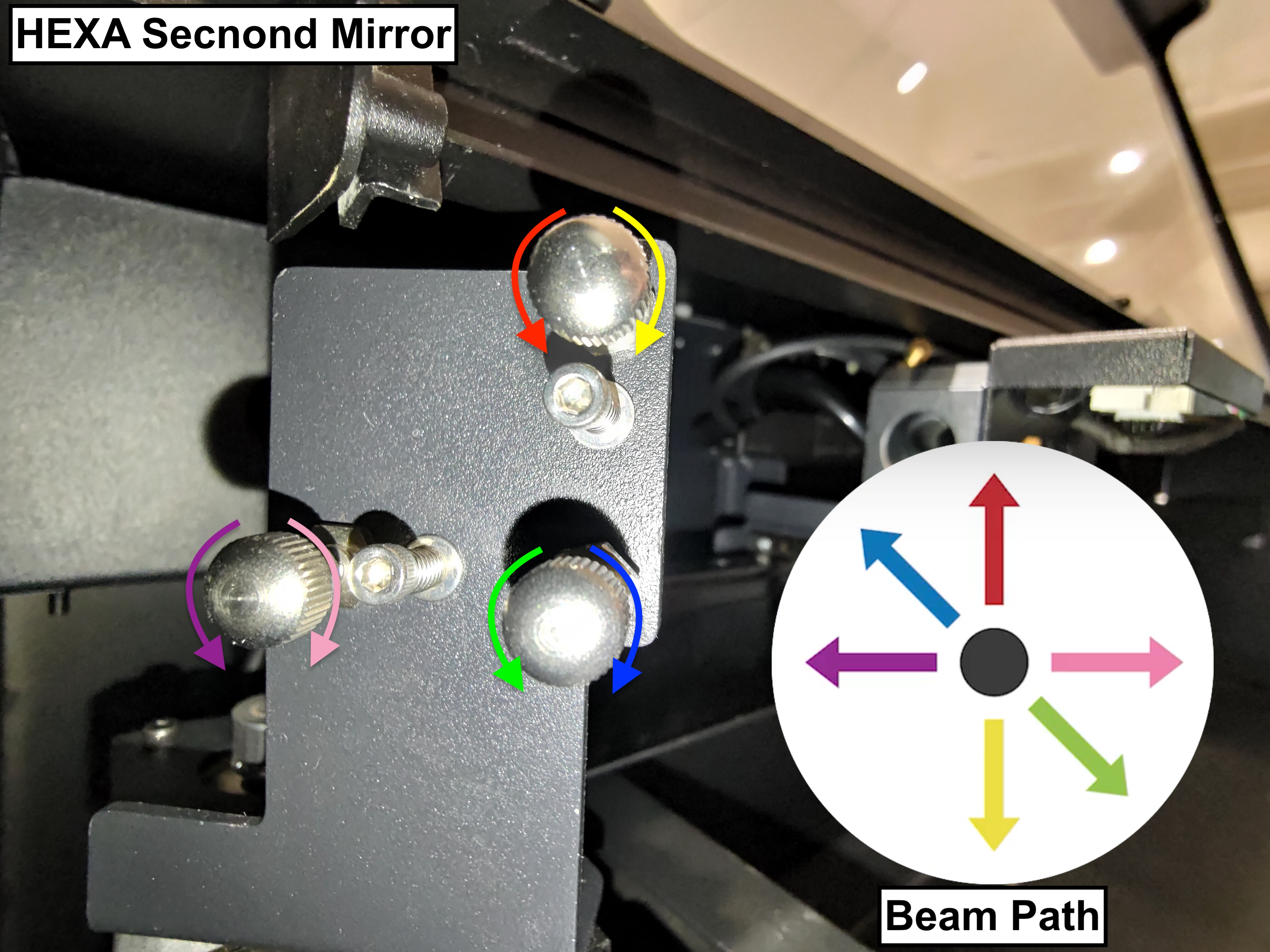

第2ミラーには3つのネジがあり、それらを時計回りまたは反時計回りに回転させると、ビームパスの意味が変わります 2つ目のドットの位置が変わります。
ネジを調整するたびに、パスが変更される可能性があることに注意してください。精度を確保するために、以前のドットが付いた古いテープを取り除き、新しい2層テープを使用して、新しいドットが重なるかどうかを確認することをお勧めします。
ステップ8-4-1 - 調整対象のネジを特定する
2つ目のドットの位置を確認し、ネジとその回転方向を特定してください。 回転方向を確認してください。
下の写真を参照して、2つ目のドットの位置に類似した番号を見つけてください:

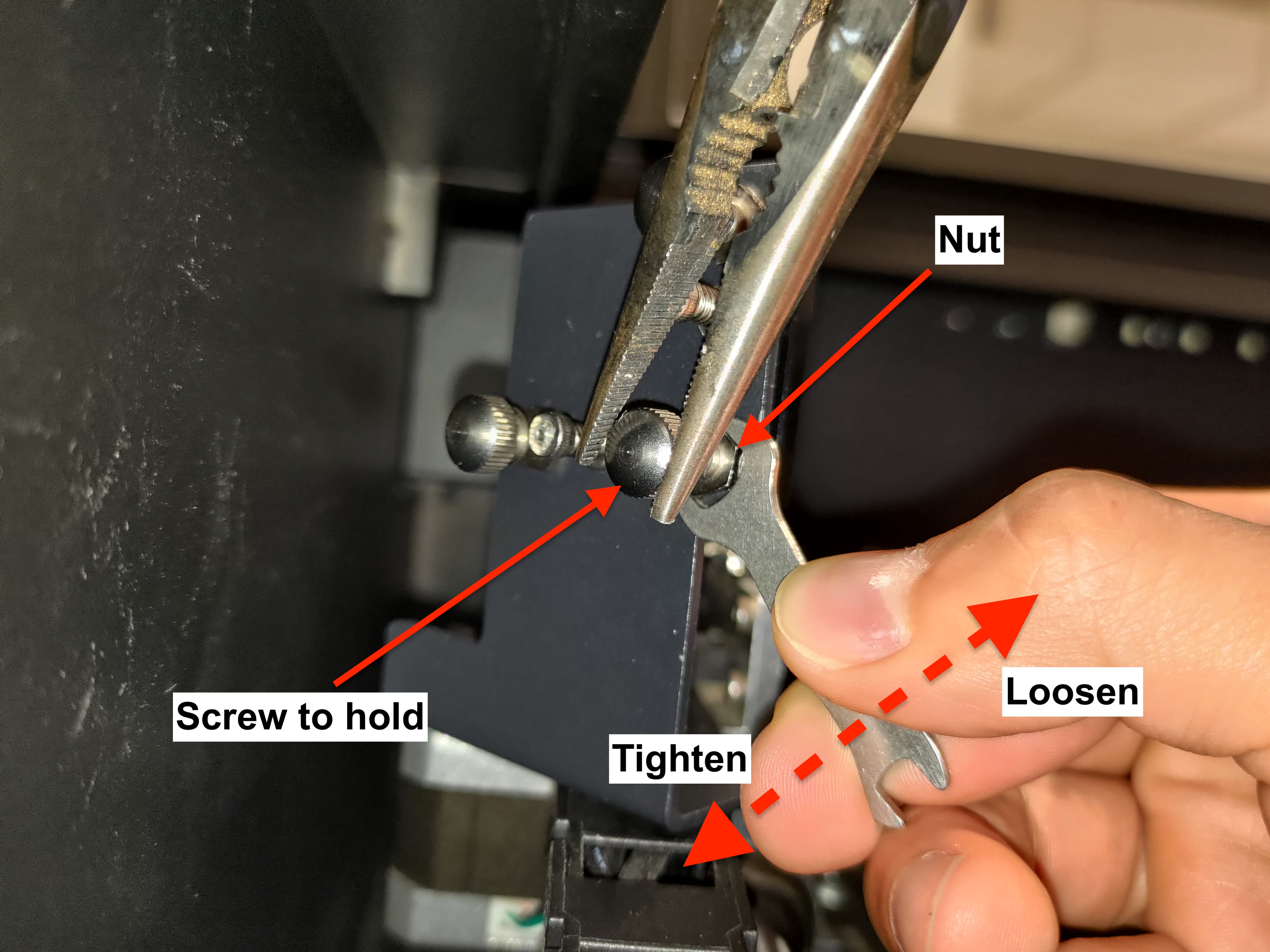

ネジを調整する前に、ナットを正しく緩める方法を学んでください:

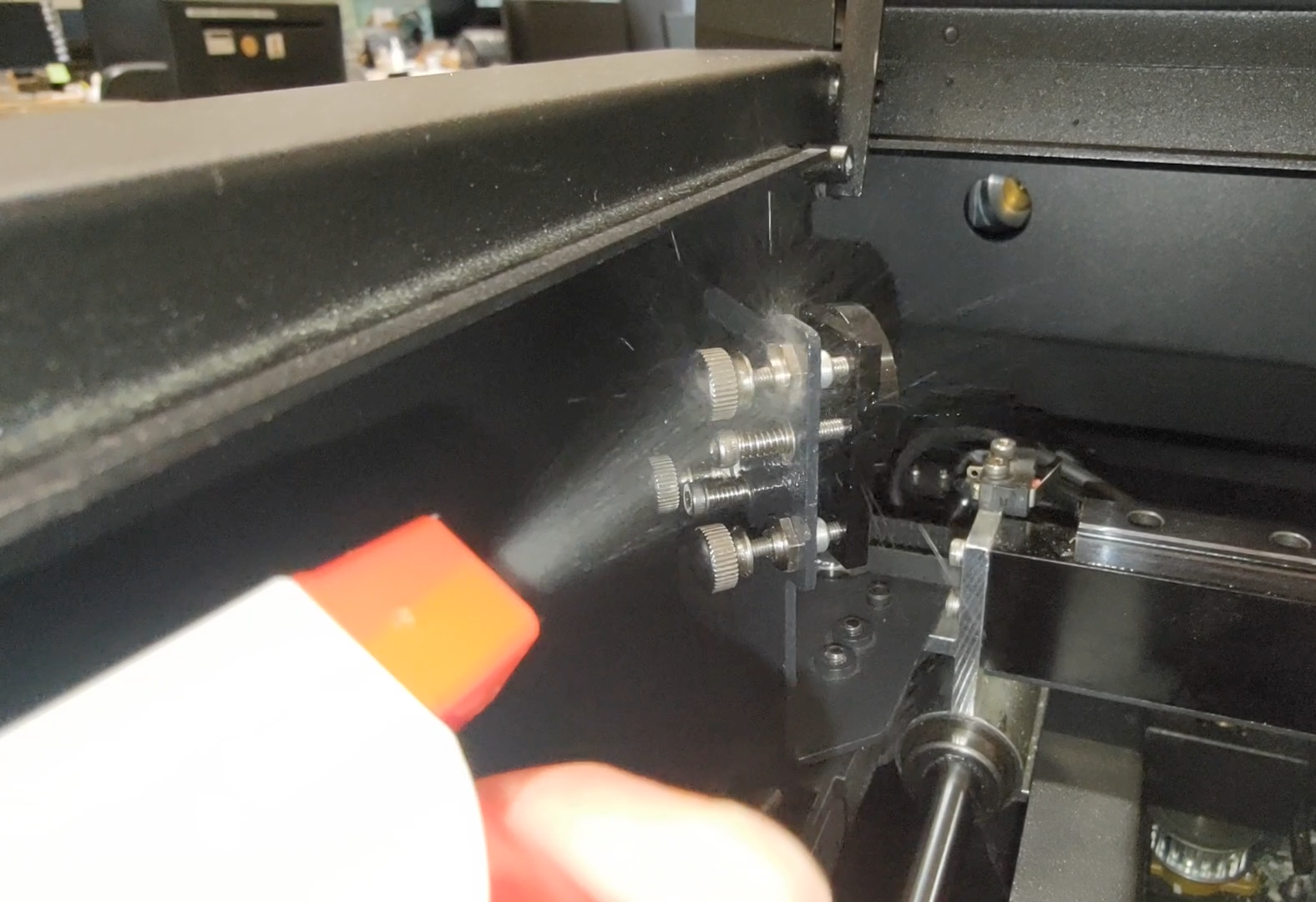

- まず、ナットにアルコールを吹きかけてゲルや接着剤を溶かし、数秒待ちます。
- 次に、ペンチでネジを持ち、ダブルヘッドレンチでナットを 緩めます 。 反時計回りに回転させる.
#1の場合:
2つ目のドットを右下に移動させ、1つ目のドットと重ねる必要があります
右下のネジは反時計回りに回転させる必要があります.
下の写真を参照してください。
#2の場合:
2つ目のドットを真下に移動させ、1つ目のドットと重ねる必要があります。
右上のネジを時計回りに回転させる必要があります。下の写真を参照してください。
#3の場合:
2つ目のドットを最初に下に移動させ、次に左に移動させて1つ目のドットと重ねる必要があります。
右上のネジは時計回りに回転させて、ドットを下に移動させる必要があります。
左下のネジは反時計回りに回転させて、ドットを左に移動させる必要があります.
下の写真を参照してください。
#4の場合:
2つ目のドットを右に移動させ、1つ目のドットと重ねる必要があります。
左下のネジを時計回りに回転させる必要があります。下の写真を参照してください。
#5の場合:
2つ目のドットを左に移動させ、1つ目のドットと重ねる必要があります。
左下のネジを反時計回りに回転させる必要があります.
下の写真を参照してください。
#6の場合:
2つ目のドットを最初に右に移動させ、次に上に移動させて1つ目のドットと重ねる必要があります。
左下のネジは時計回りに回転させて、ドットを右に移動させる必要があります。
右上のネジは反時計回りに回転させて、ドットを上に移動させる必要があります。
下の写真を参照してください。
#7の場合：
2つ目のドットを1つ目のドットと重ねるには、真上に移動する必要があります。
右上のネジを反時計回りに回転させる必要があります。下の写真を参照してください。
#8の場合：
2つ目のドットを1つ目のドットと重ねるには、左上に移動する必要があります
右下のネジは時計回りに回転させる必要があります。下の写真を参照してください。
ステップ8-4-2 - 調整後にナットを締め付ける
調整後は、ネジを回転させてナットを 締め付けて ください。 時計回り.
ステップ8-5 - 第3ミラー入口のドット位置の確認
第2ミラーから第3ミラーへのパスが揃っている場合は、OPAツールを使用して、ドットが第3ミラー入口の中心にあるかどうかを確認してください。
ファイルをダウンロードするには、 リンク を使用し、3mm透明アクリルを使用して彫刻と切断を行ってください。

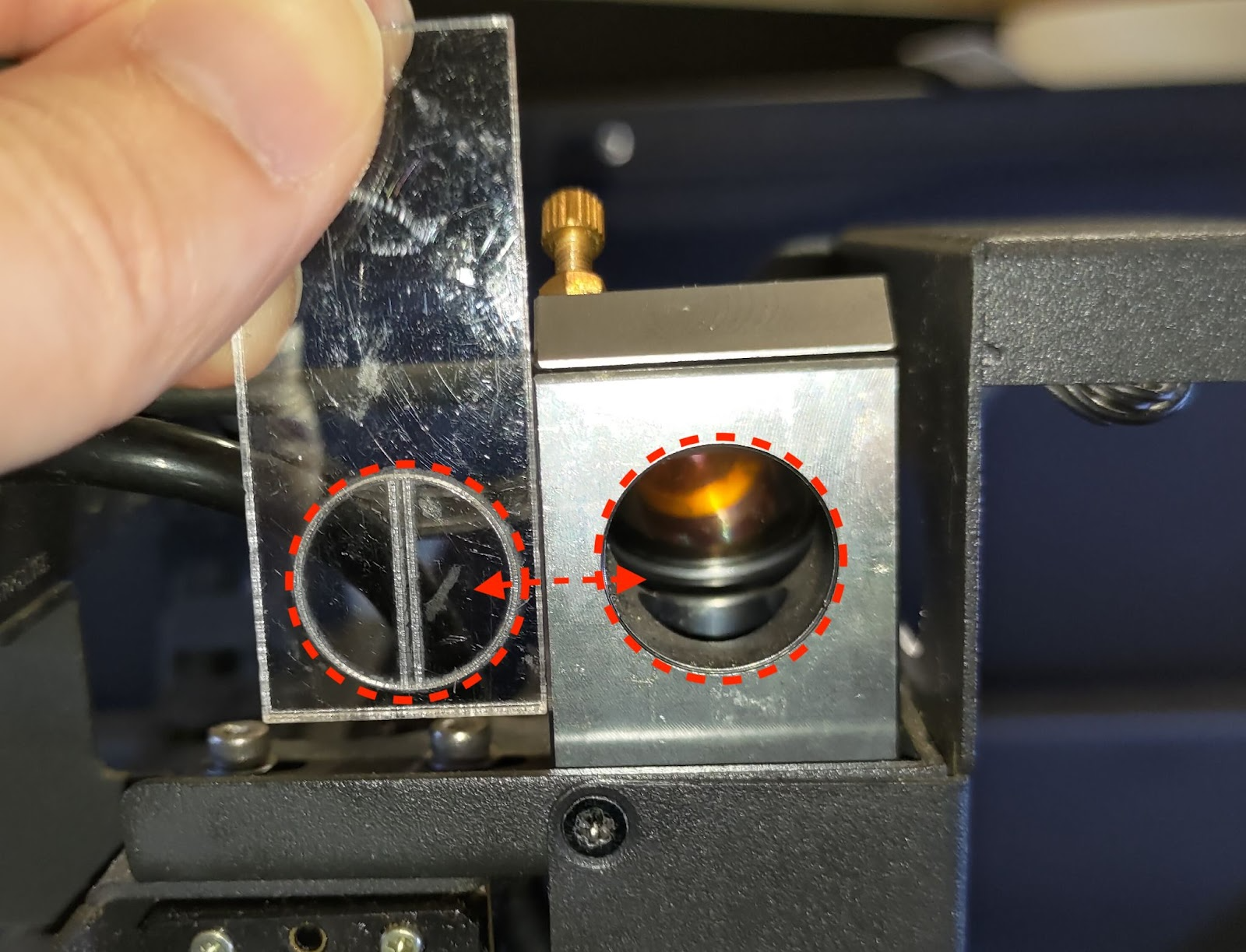

ツールの円は、以下の写真のように入口と一致します。
マシンがベッドのどの領域も切断できない場合は、一時的なツールを作成する必要があります。
透明テープを使用して、粘着部分を囲むように折ってください。
以下の写真のように2本の線を引きます：
テープ上の線の中心が丸い入口の中心になります。
（以下の写真の赤い点のように2つのマークを付けて、テープ上の線を合わせることをお勧めします。）
ステップ8-5-1 - ドットを作成する

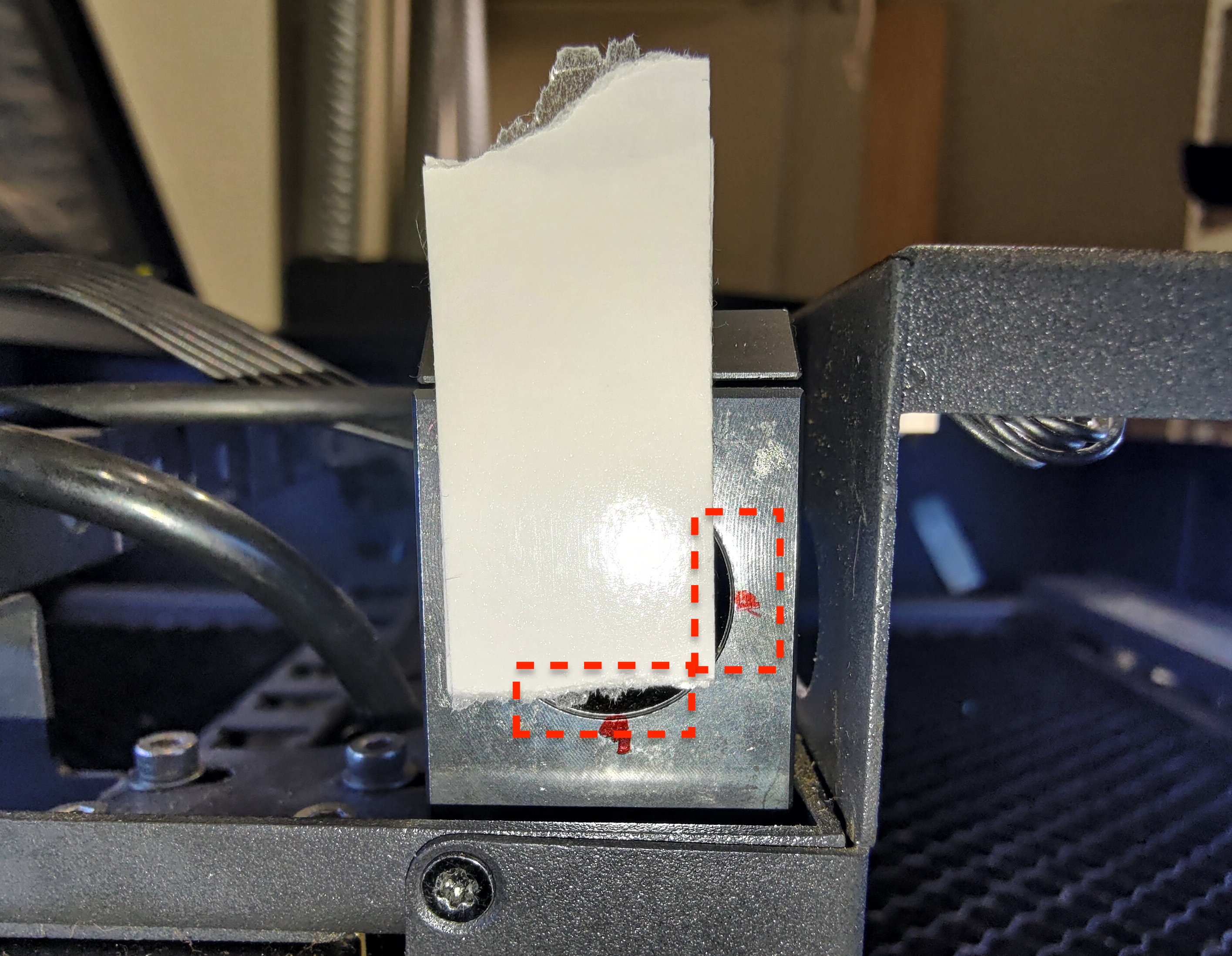

第3ミラー入口に2層テープを貼ります。
円(入口)を完全に覆わないでください。OPAツールの位置を合わせるために少し出しておきます。

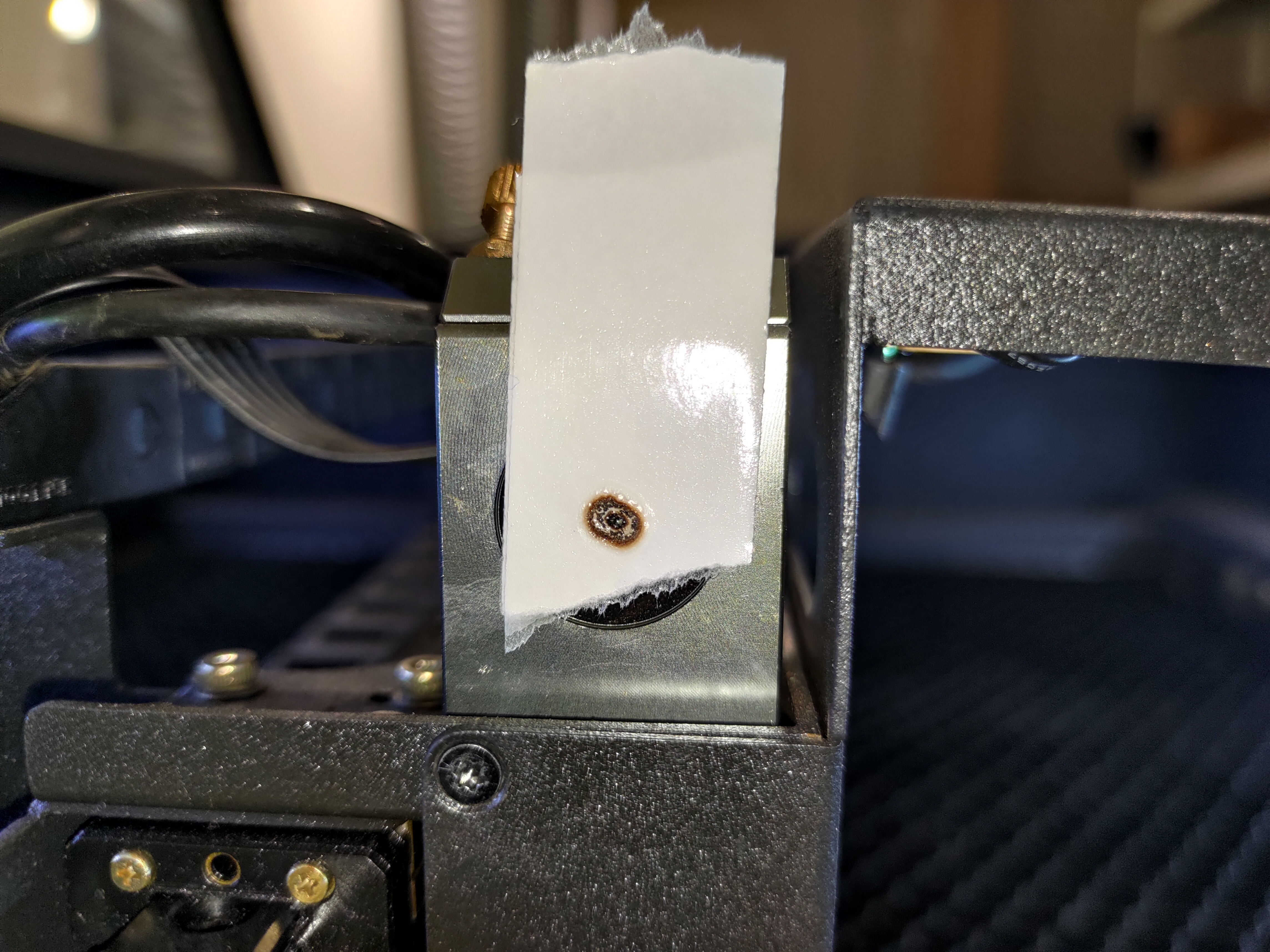

ヘッドをベッドの中心に移動し、 5パルス作ります.
ステップ8-5-2 - 治具で垂直線を確認する
ツールを使用して、ドットが垂直方向に中心にあるかどうかを確認します。

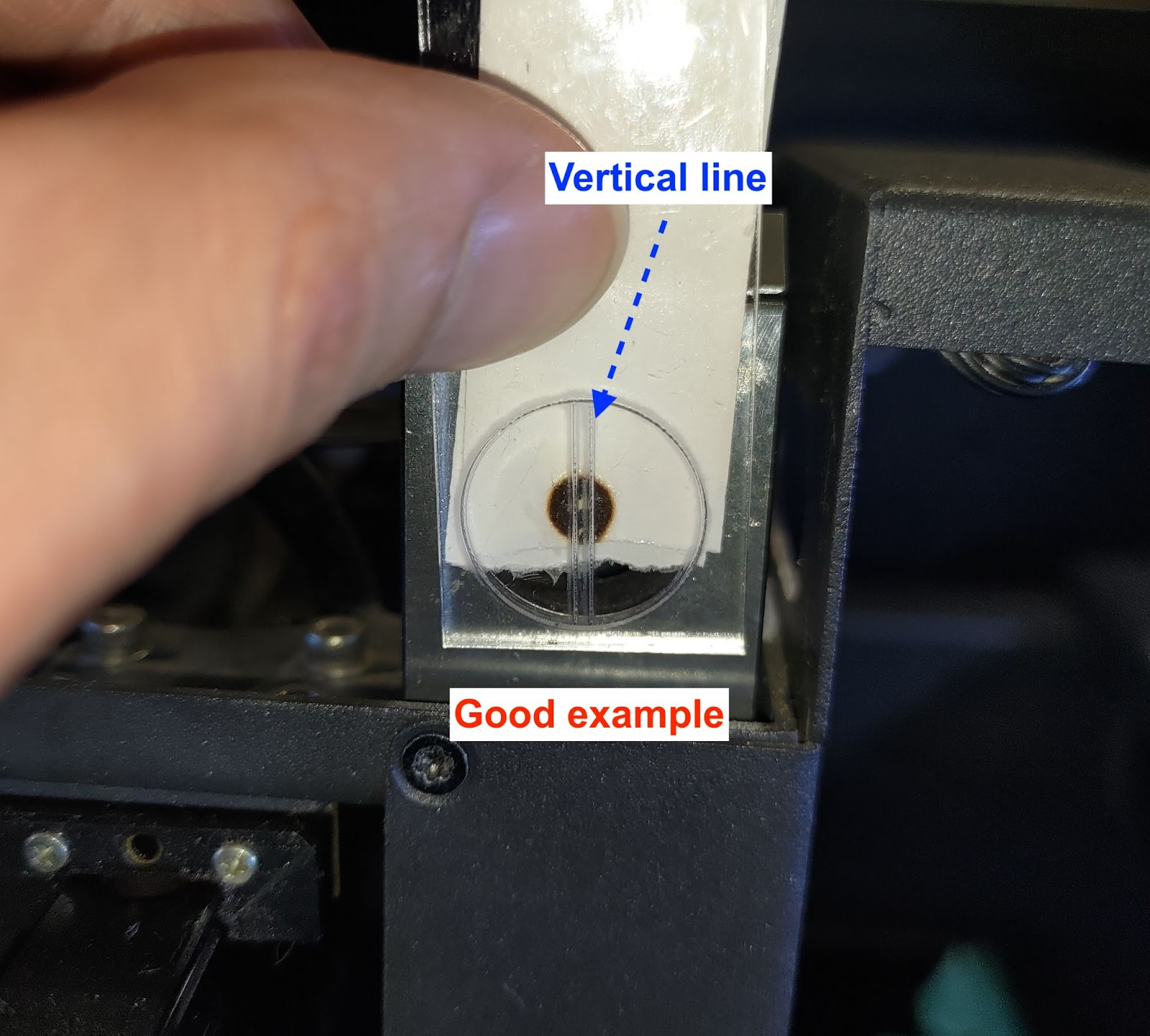

アクリルツールの場合:

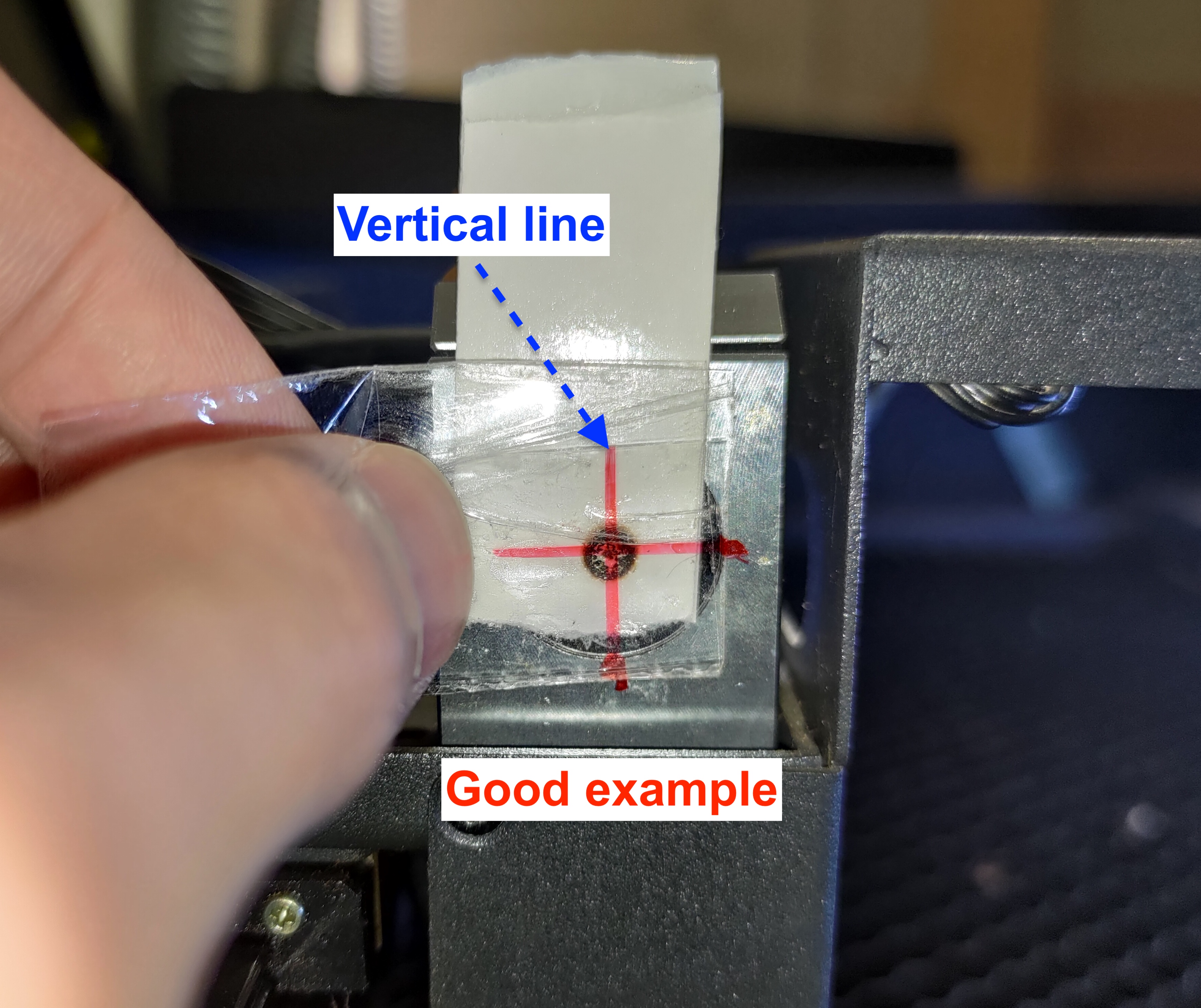

テープツールの場合:
ドットが中心にない場合は、 動画 を参照して、レーザーヘッドの位置を調整する方法を確認してください。ヘッドを移動した後は、 カメラキャリブレーション を実行する必要があります。

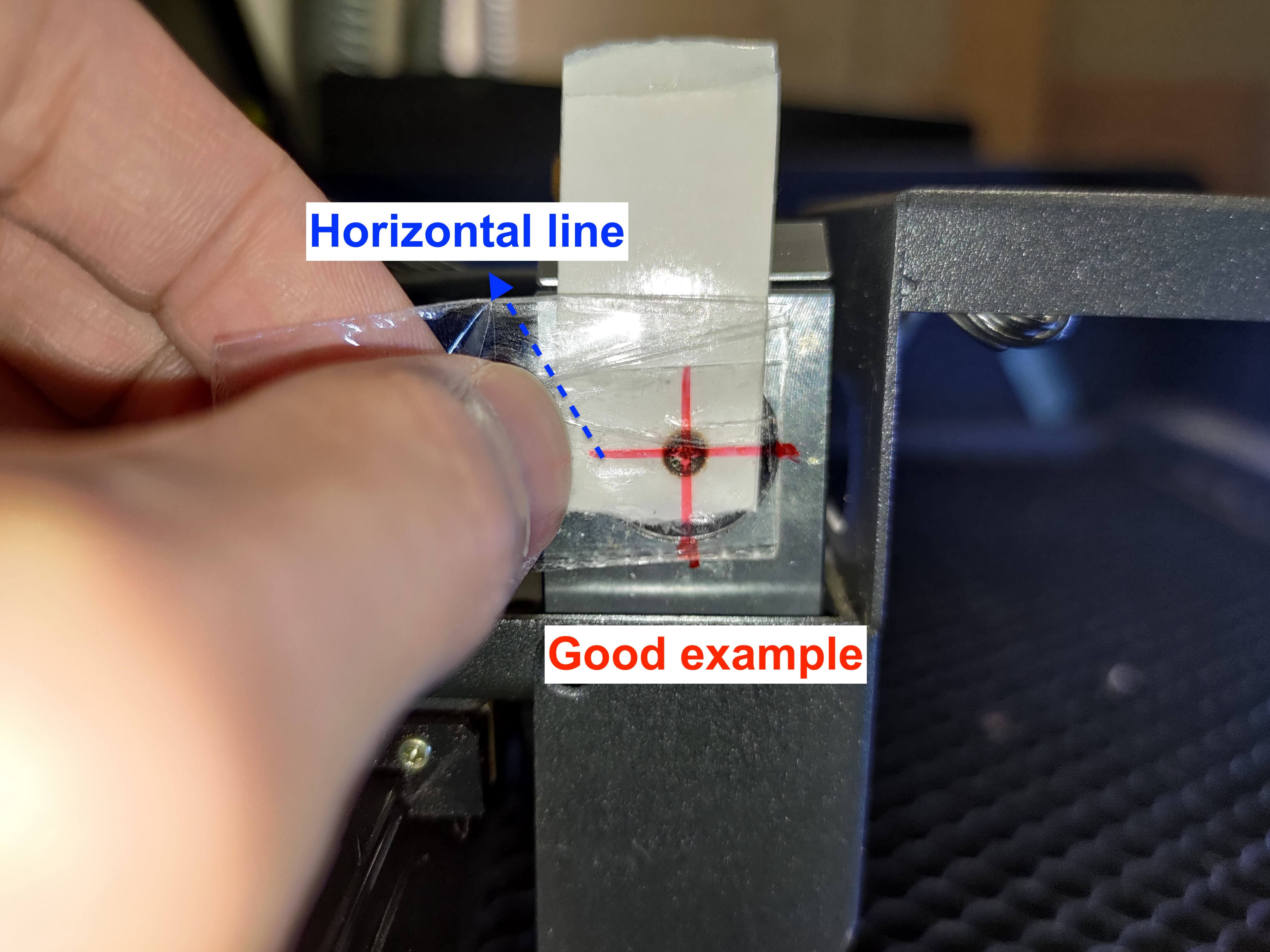

ステップ8-5-3 - 治具で水平線を確認する
垂直線を確認した後、ツールを使用して水平線を確認してください。ドットが中心にあるか、わずかに上にある場合も許容されます。

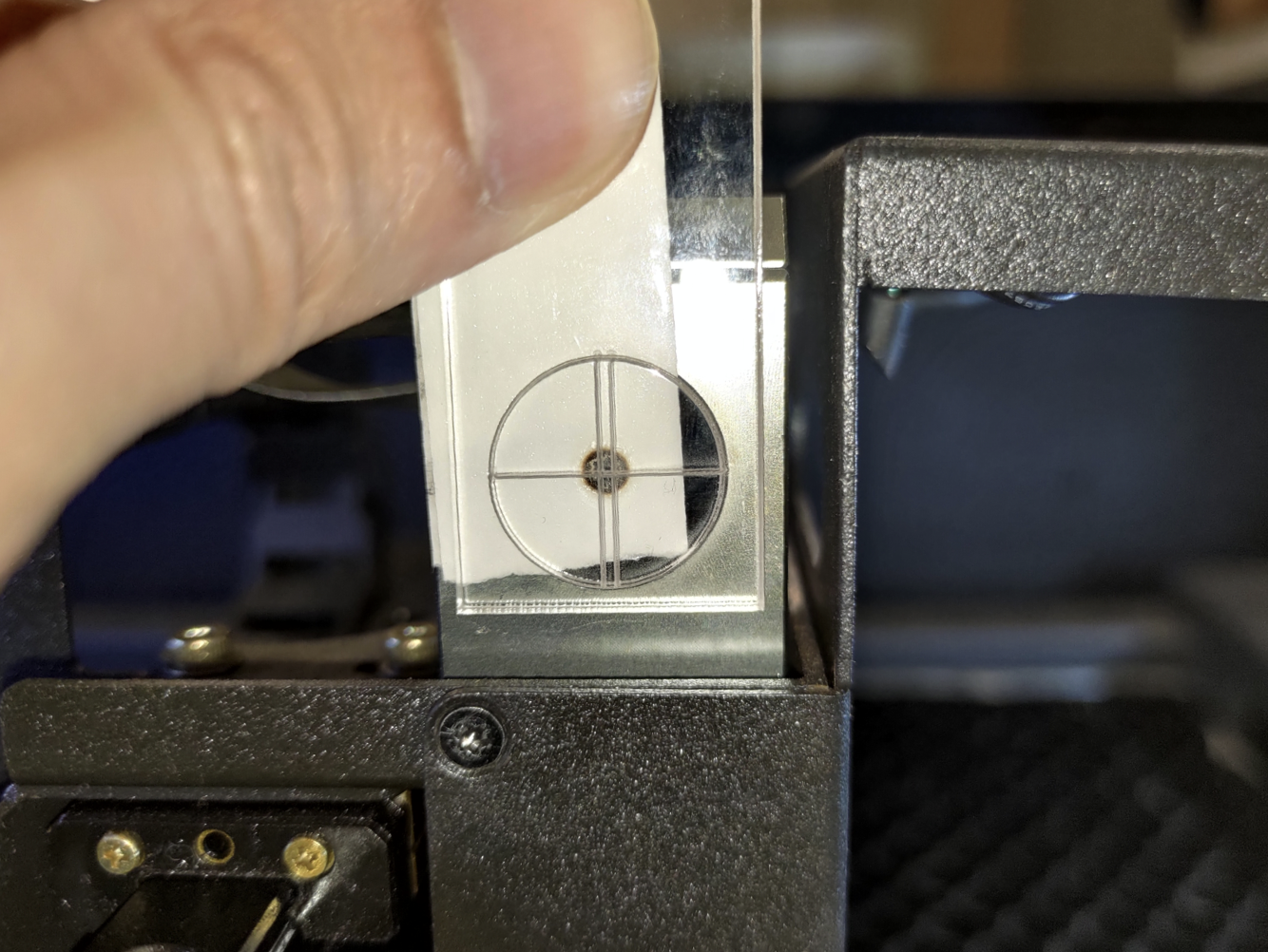

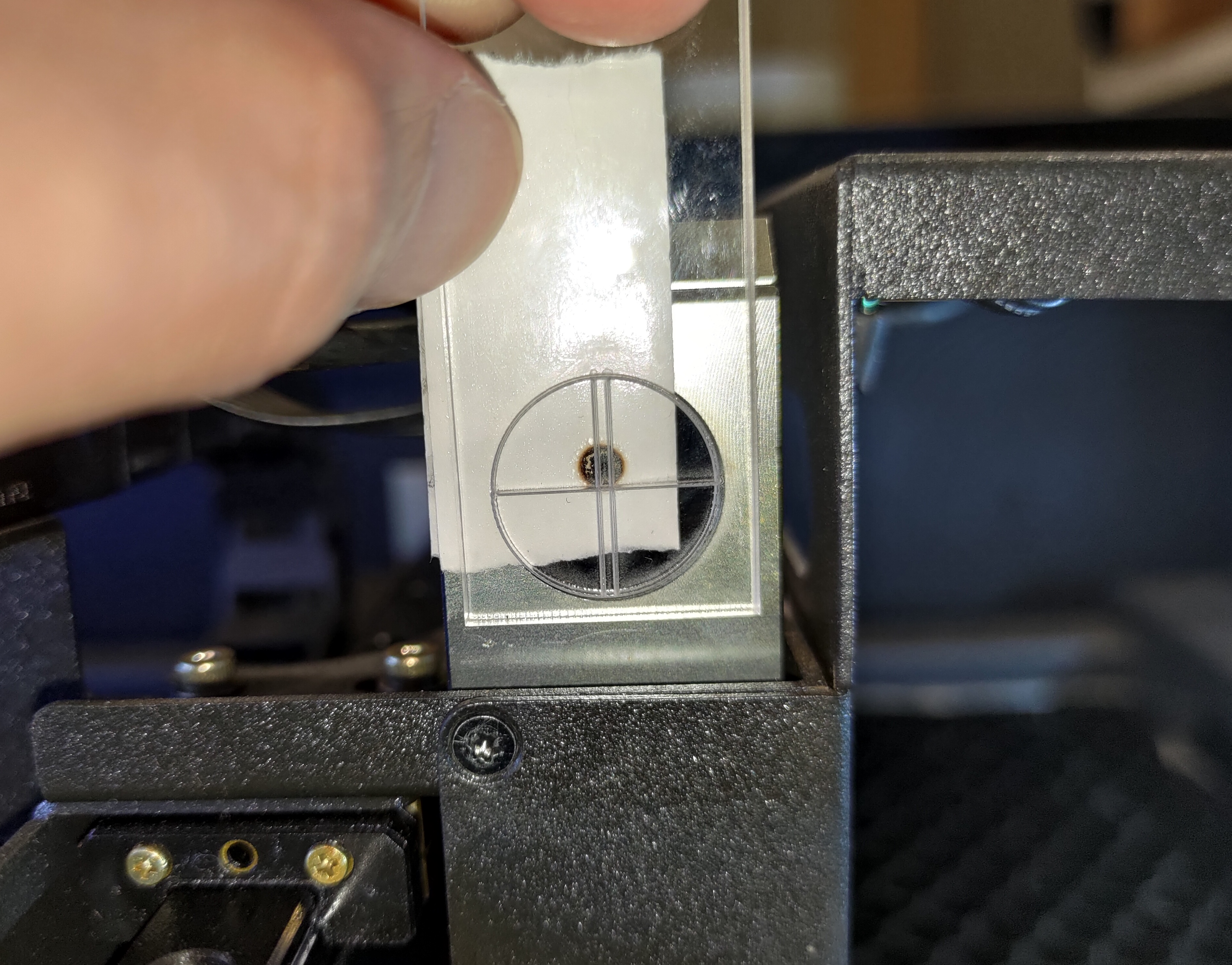

アクリルツール - 完璧な例:
アクリルツール - 許容できる例:

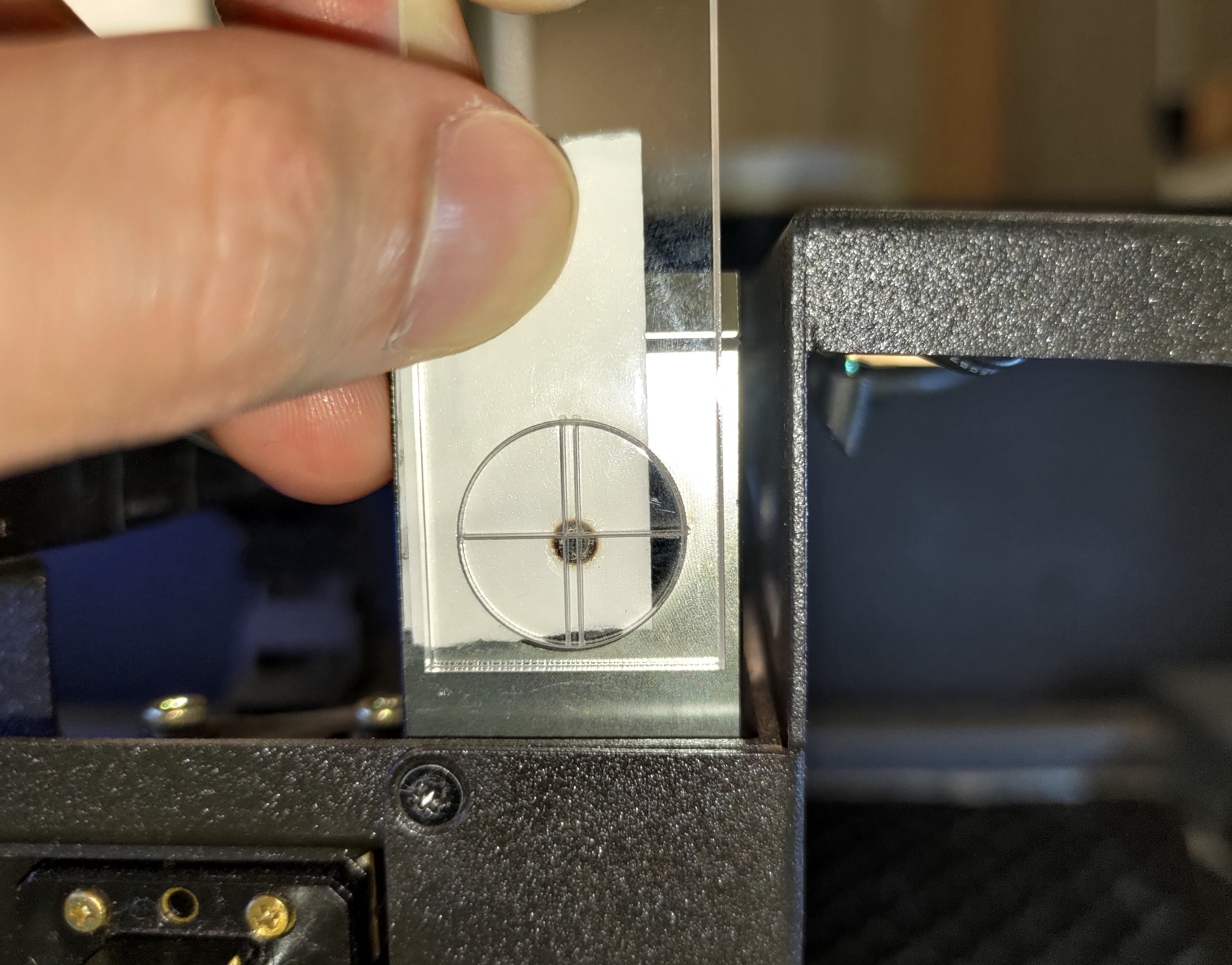

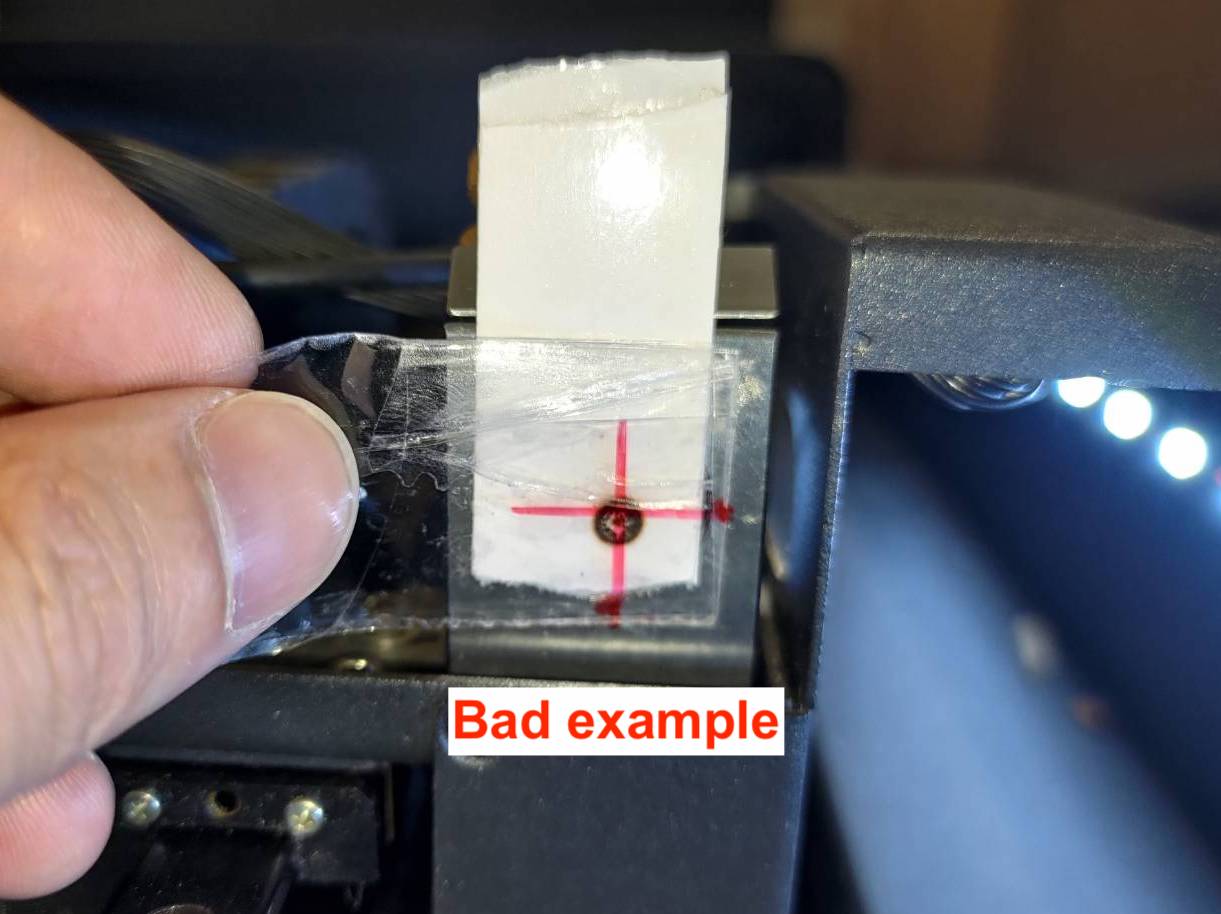

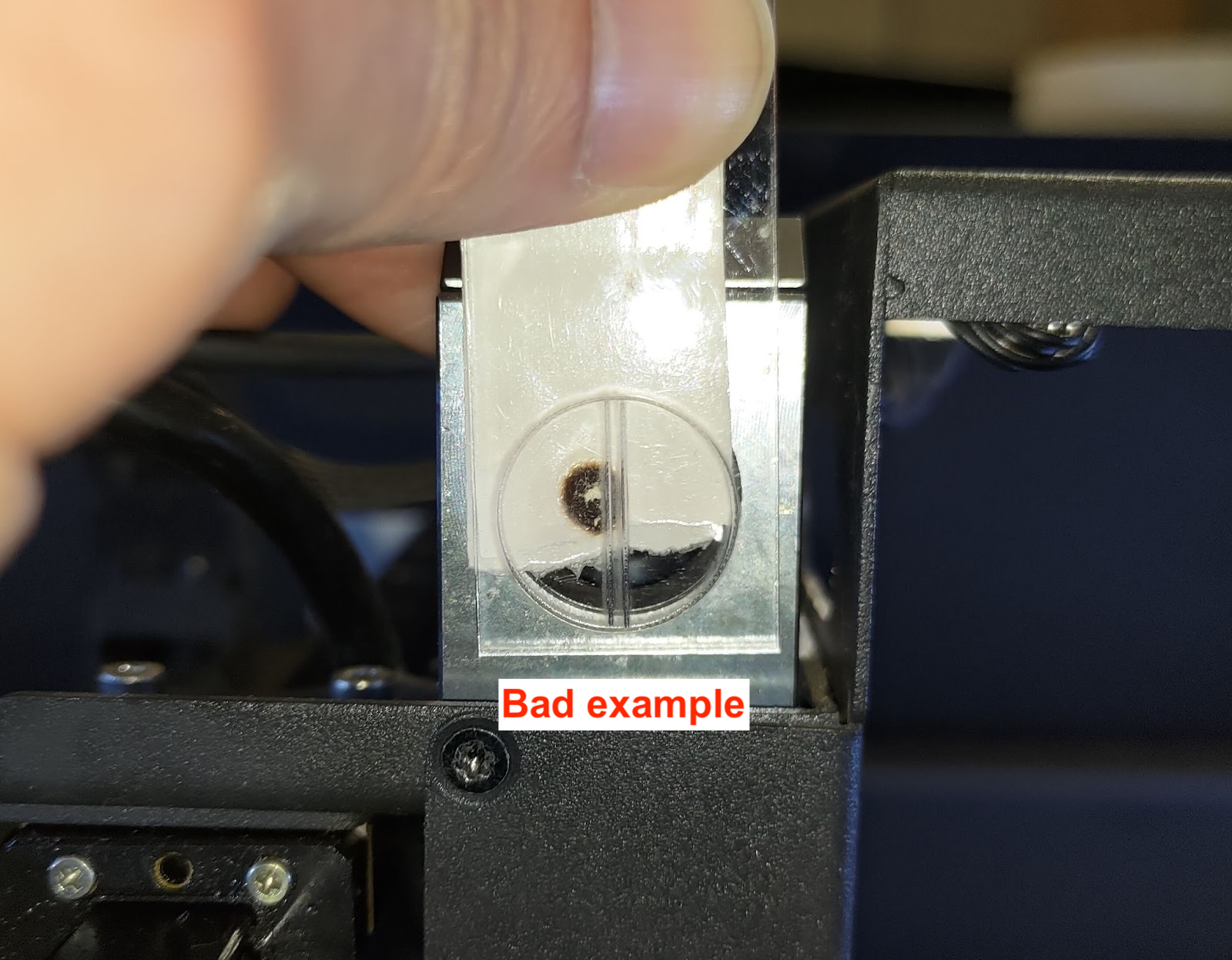

アクリルツール - 悪い例:

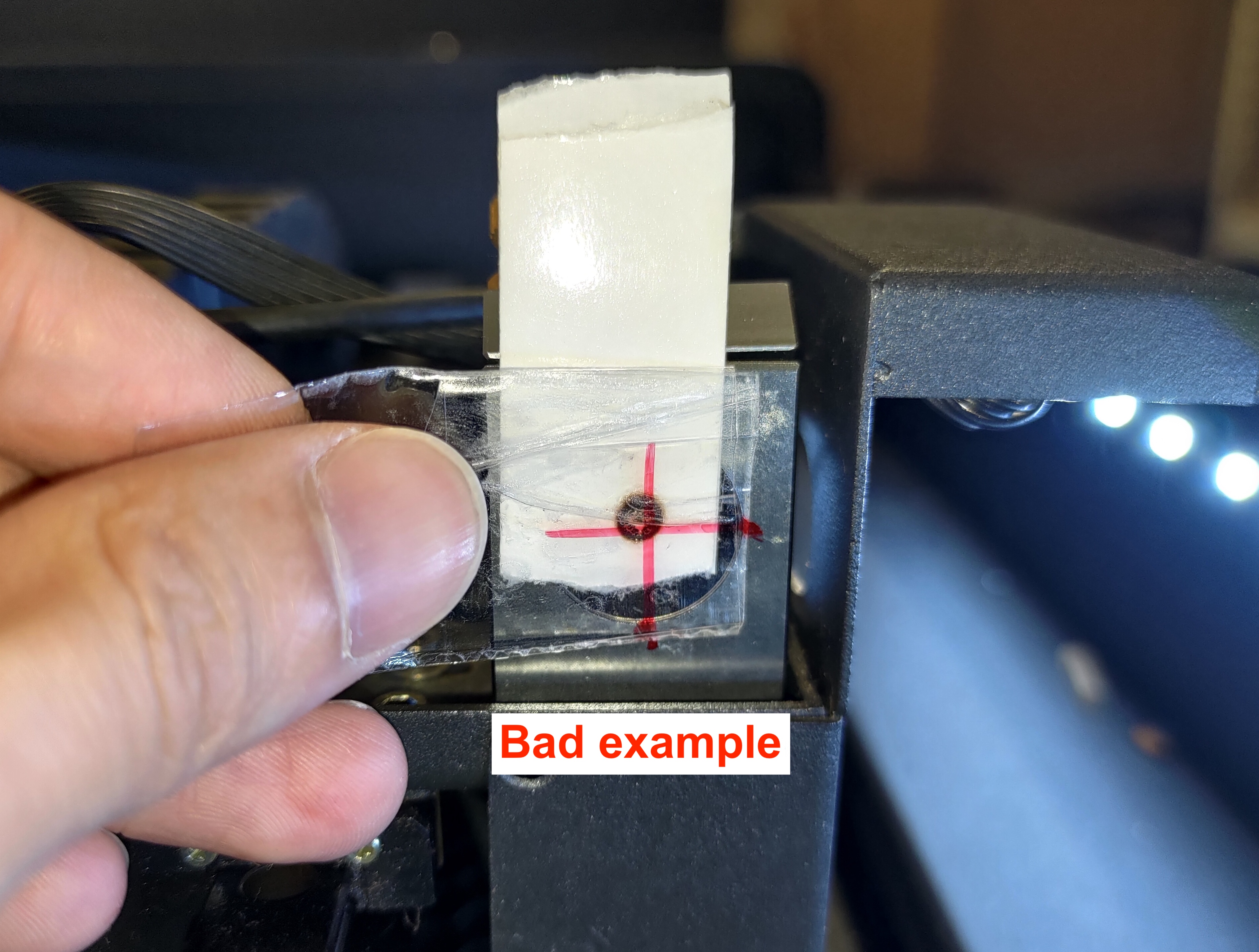

テープツールの場合:
ドットが水平線より下にある場合は、最寄りの販売店に連絡し、ドットが水平線より下にあることを伝えてください。
ステップ8-6 - 第3ミラーのテープを回収する
3枚目のミラーに2層テープを貼り、ヘッドを 中央左 の位置に移動します。
3パルスで最初のドットを作ります。
3番目のミラーに同じテープを貼ったまま、ヘッドを中央右の位置に 移動してください。
3パルス作ります 2つ目のドットを作成します。
テープを取り外します 3番目の ミラー を紙の上に置きます。
下の写真のように、位置とパルス数を書き留めてください。
ステップ9 - 第3ミラーからノズル先端までの光路を確認する
確認する場所は2か所あります。
1つ目はベッドの中心です。
ステップの概要:
もう1つはベッドの右下隅です:
ステップの概要:

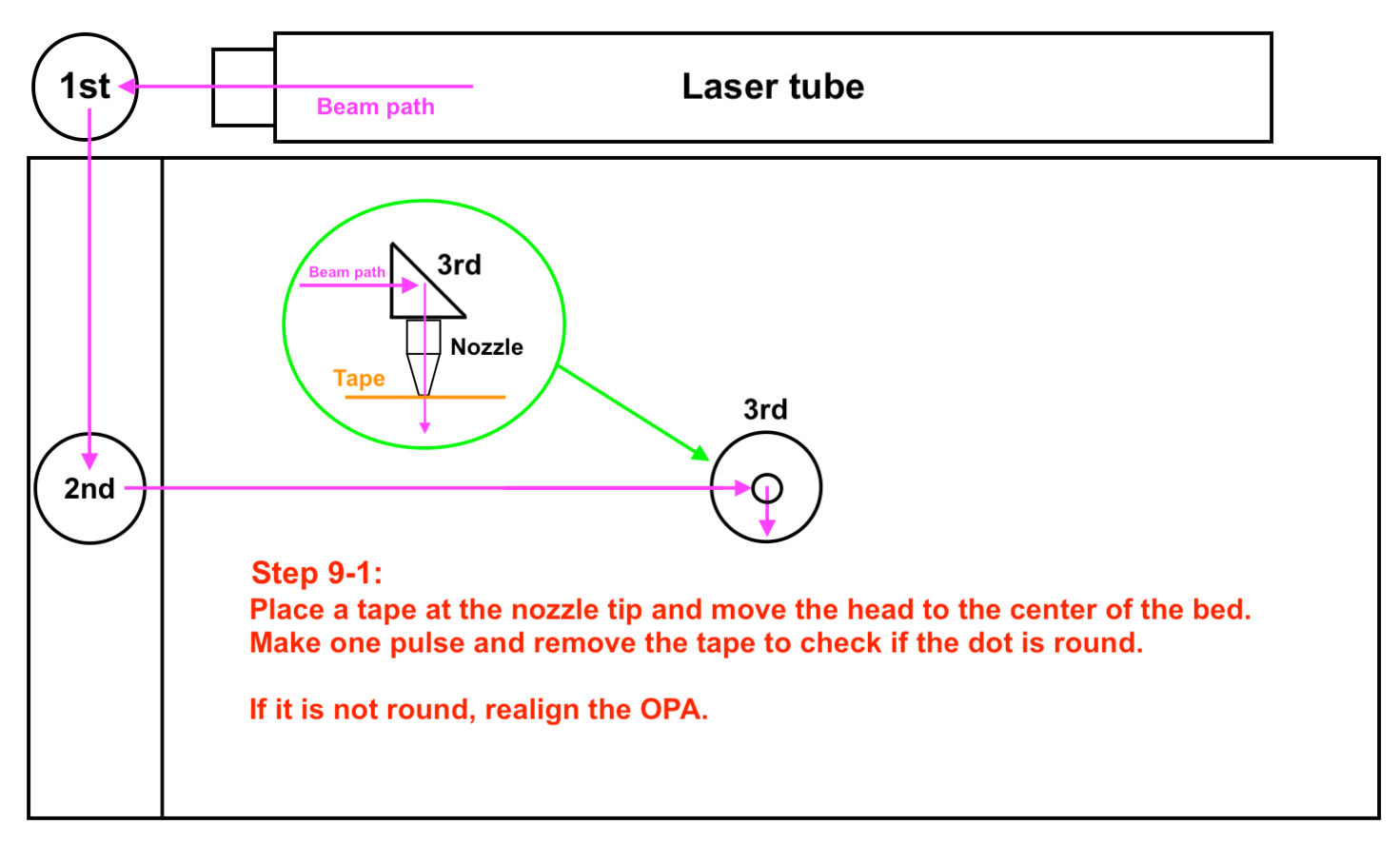

ステップ9-1 - ベッドの中心でZ軸のパスを確認する

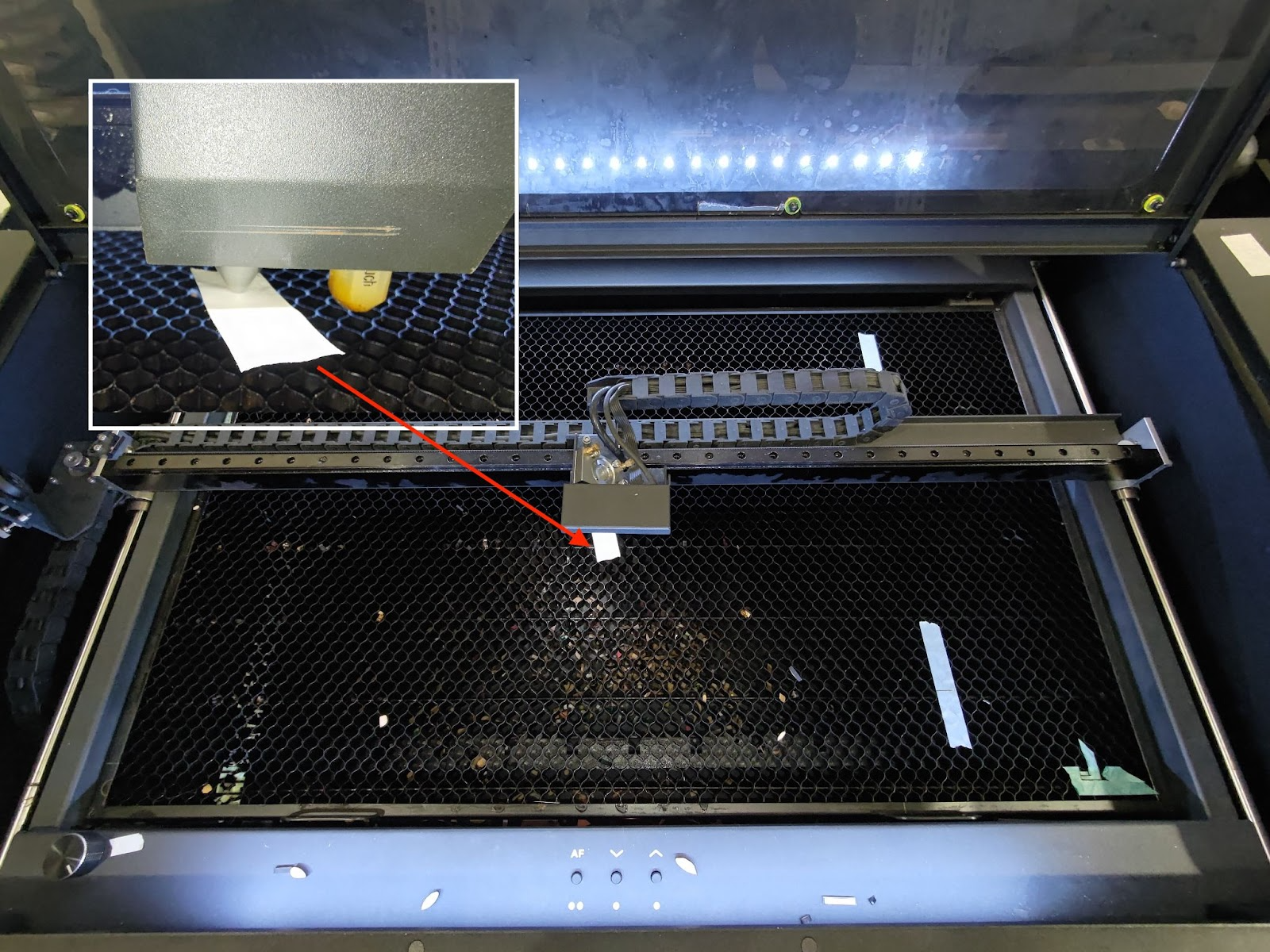

ノズル先端に 一層テープ を貼り、レーザーヘッドをベッドの中心に移動させます。そして、 パルスを1つ発生させます.
テープを剥がして、ドットが丸いかどうかを確認してください。

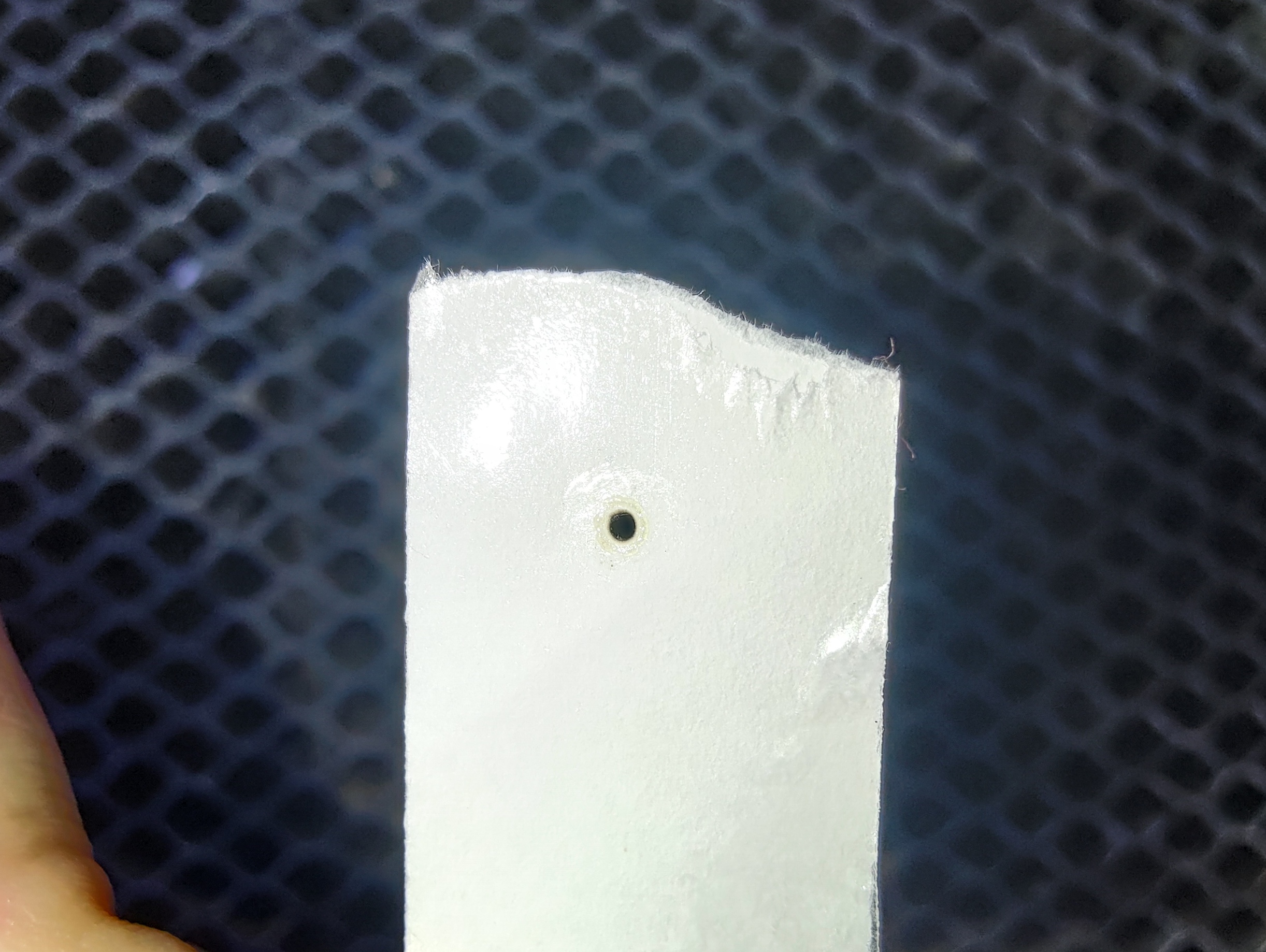

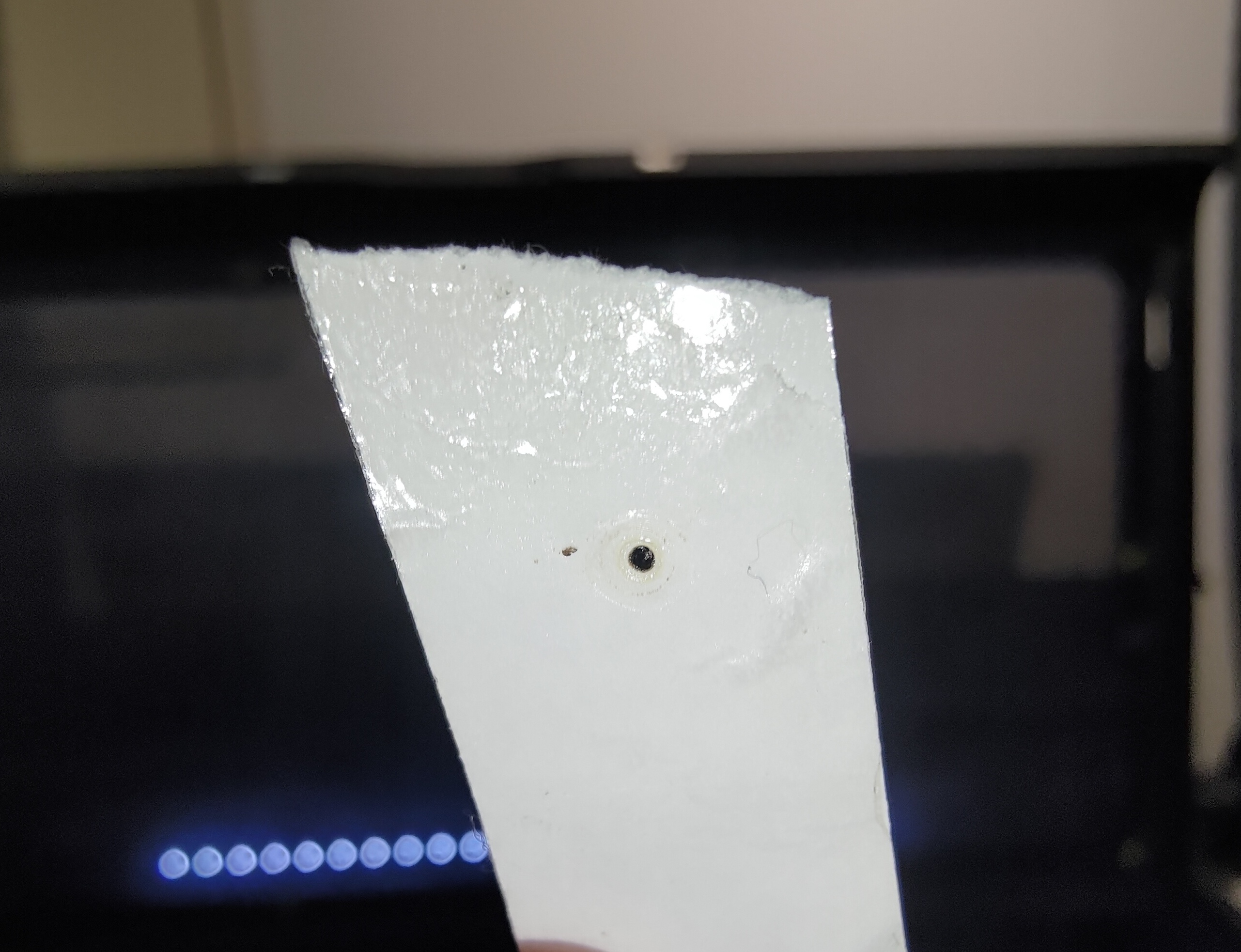

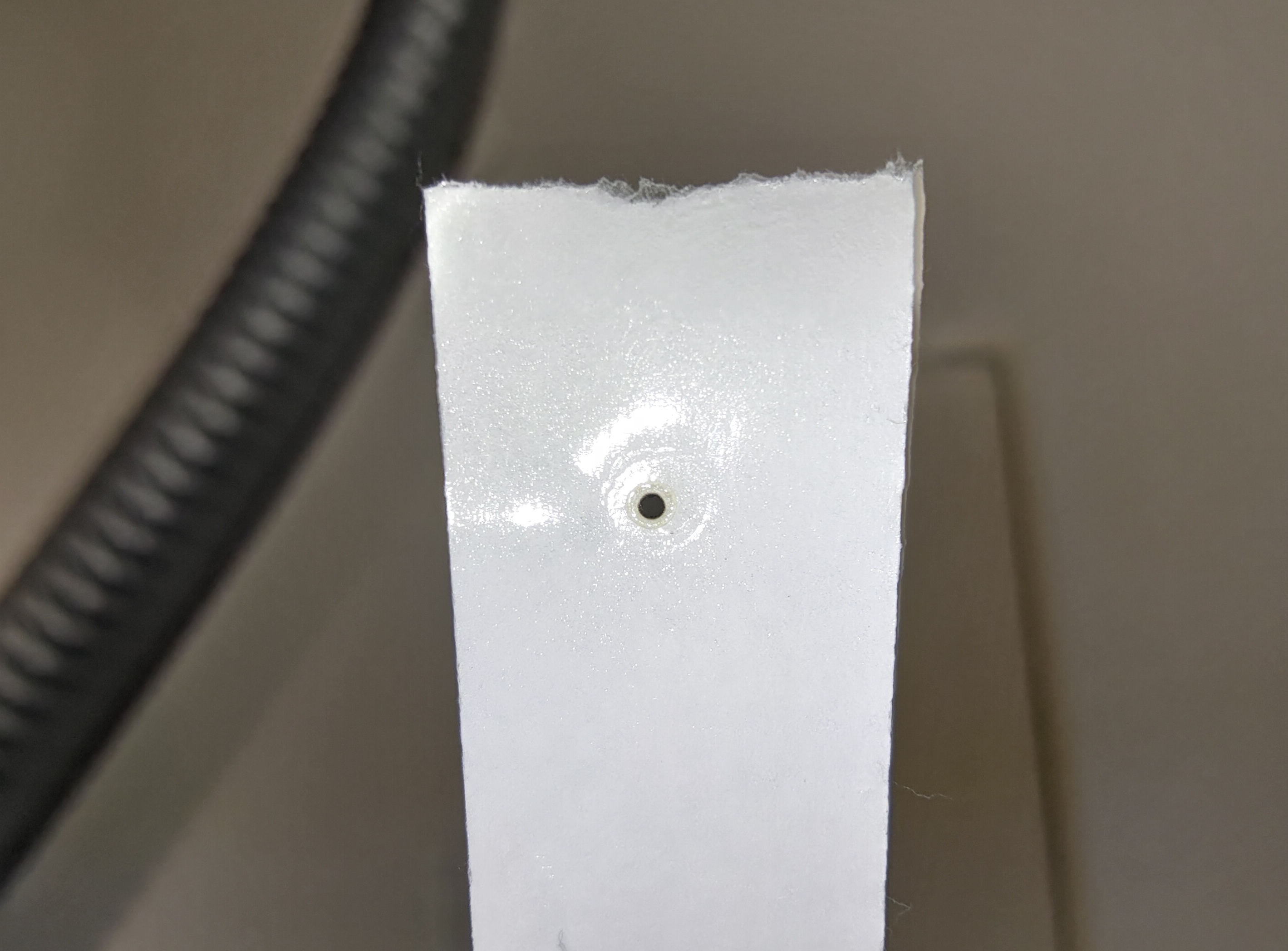

良い例:

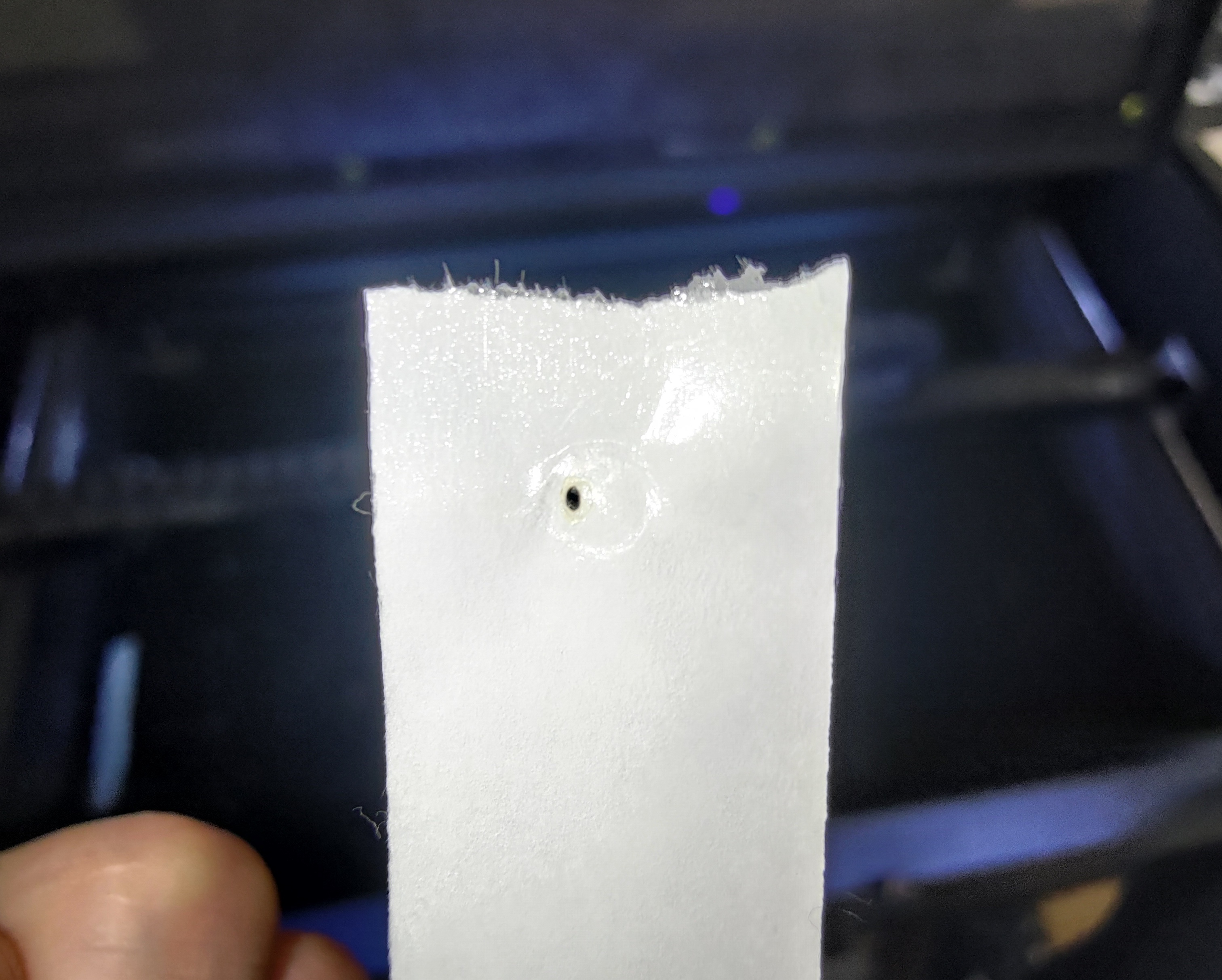

悪い例:
- ドットが丸い場合は、ステップ9-3に進んでください
- ドットが丸くない場合は、ステップ9-2に進み、第3ミラーからベッド（Z軸）までの光路を再調整します。これは、十分に垂直ではありません。
- テープ上にドットが見つからない場合は、高度な調整の手順を参照してください。[4-13 光路の高度な調整]
ステップ9-2 - ベッドの中心でZ軸の光路を調整する
このステップでは、 垂直光路を調整する方法 3番目のミラーのネジを調整することで、 3番目のミラーからベッドまでの光路を調整します。

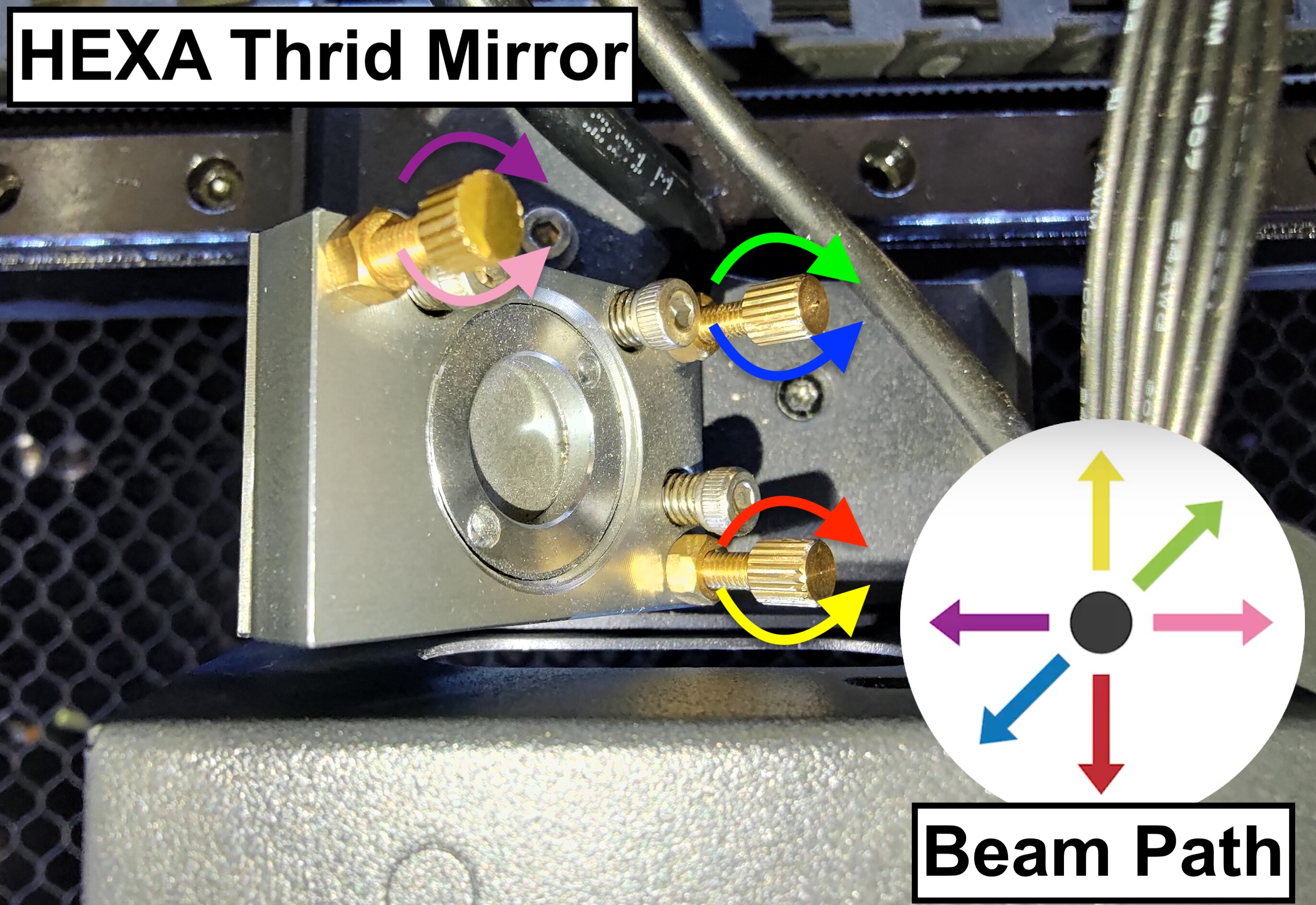

3番目のミラーには3つのネジがあり、それらを時計回りまたは反時計回りに回転させると、垂直ビームの経路、つまりテープ上の小さな点の位置が変化します。
ネジを調整するたびに、経路が変化する可能性があることに注意してください。精度を確保するために、ノズルの先端に貼り付けるためのクリアな領域を見つける必要があります。クリアな領域がすべて使用されるまで、テープは再利用できます。
ステップ9-2-1 - 調整対象のネジを特定する
垂直方向のドットの位置を確認し、ネジとその 回転方向を確認してください。
まず、ドットが移動できる全範囲を把握する必要があります。
実際にはノズルチップと同じ範囲です。テープに押された跡がその範囲です。
次に、あなたの 垂直 ドットの位置に近い数値を見つけてください
概略図:
ネジを調整する前に、ナットを正しく緩める方法を学んでください:
ペンチでネジを持ち、両口レンチでナットを反時計回りに回して緩めます。
#1の場合:
垂直ドットが丸く中心になるためには、右に移動する必要があります。
機械の正面に向かって:
左上のネジを反時計回りに回転させる必要があります.
下の写真を参照してください。
#2の場合:
垂直ドットが丸く中心になるためには、右下に移動する必要があります。
機械の正面に向かって:
右に移動するには、左上のネジを反時計回りに回す必要があります。
下に移動するには、右下のネジを時計回りに回す必要があります。
下の写真を参照してください。
#3の場合:
垂直ドットが丸く中心になるためには、下に移動する必要があります。
機械の正面に向かって:
下に移動するには、右下のネジを時計回りに回す必要があります。
下の写真を参照してください。
#4の場合:
垂直ドットが丸く中心になるためには、左下に移動する必要があります。
機械の正面に向かって:
右上のネジを反時計回りに回す必要があります。
下の写真を参照してください。
#5の場合:
垂直ドットが丸く中心になるためには、左に移動する必要があります。
機械の正面に向かって:
左上のネジを時計回りに回転させる必要があります.
下の写真を参照してください。
#6の場合:
垂直ドットが丸く中心になるためには、左上に移動する必要があります。
機械の正面に向かって:
左に移動するには、左上のネジを時計回りに回す必要があります。
上に移動するには、右下のネジを反時計回りに回す必要があります。
下の写真を参照してください。
#7の場合：
垂直ドットが丸く中心になるためには、上に移動する必要があります。
機械の正面に向かって:
上に移動するには、右下のネジを反時計回りに回す必要があります。
下の写真を参照してください。
#8の場合：
垂直ドットが丸く中心になるためには、右上に移動する必要があります。
機械の正面に向かって:
右上のネジを時計回りに回す必要があります。
下の写真を参照してください。
ステップ9-2-2 - 調整後にナットを締め付ける
調整後は、ネジを回転させてナットを 締め付けて ください。 時計回り.

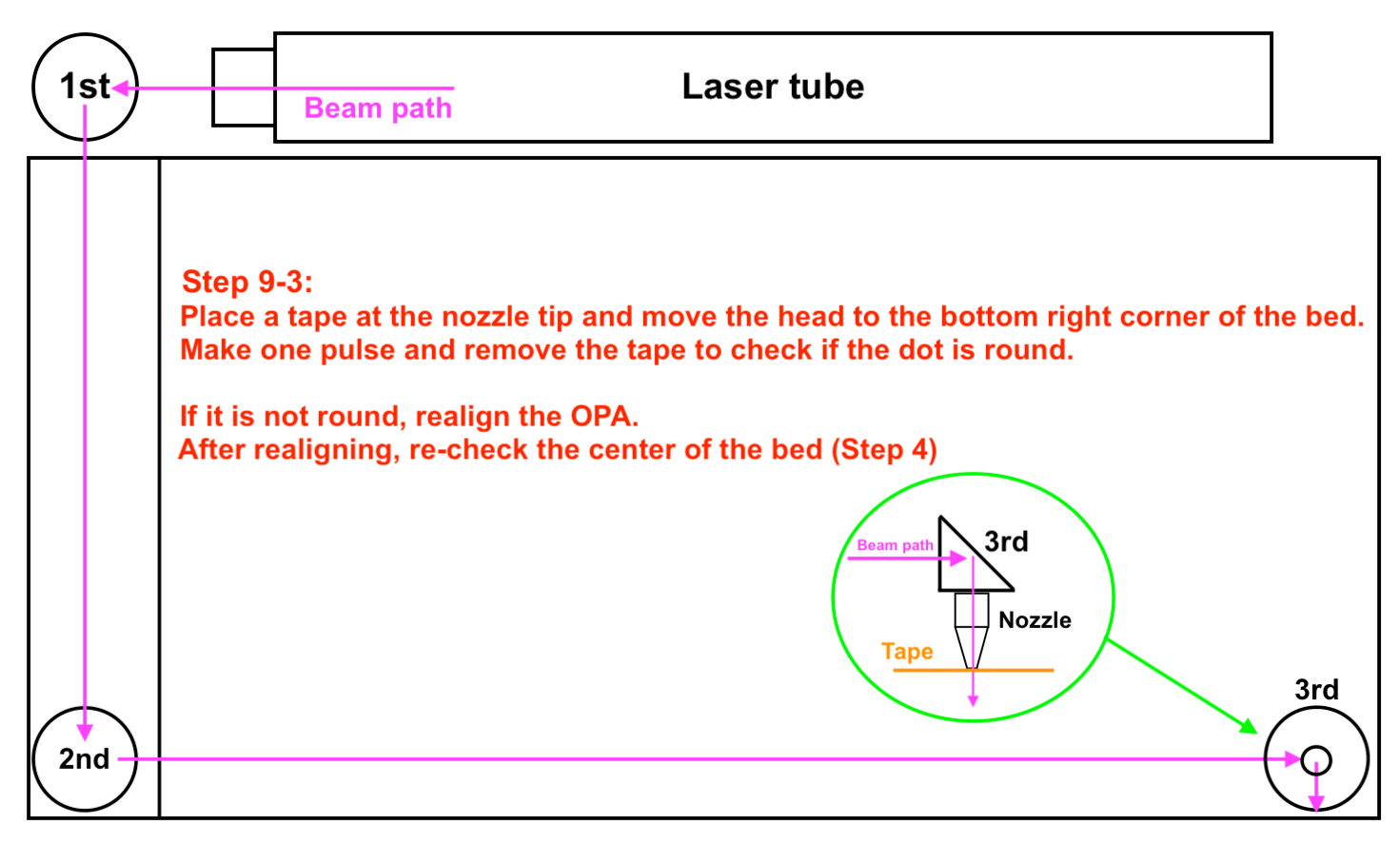

ステップ9-3 - ベッドの右下隅でZ軸の経路を確認する
ノズル先端に1枚のテープを貼り、レーザーヘッドをベッド右下隅に移動し、 パルスを1つ発生させます.
テープを剥がして、ドットが丸いかどうかを確認してください。
(隅のドットが中央のドットより小さいのは正常です。以下の例を参照してください。)

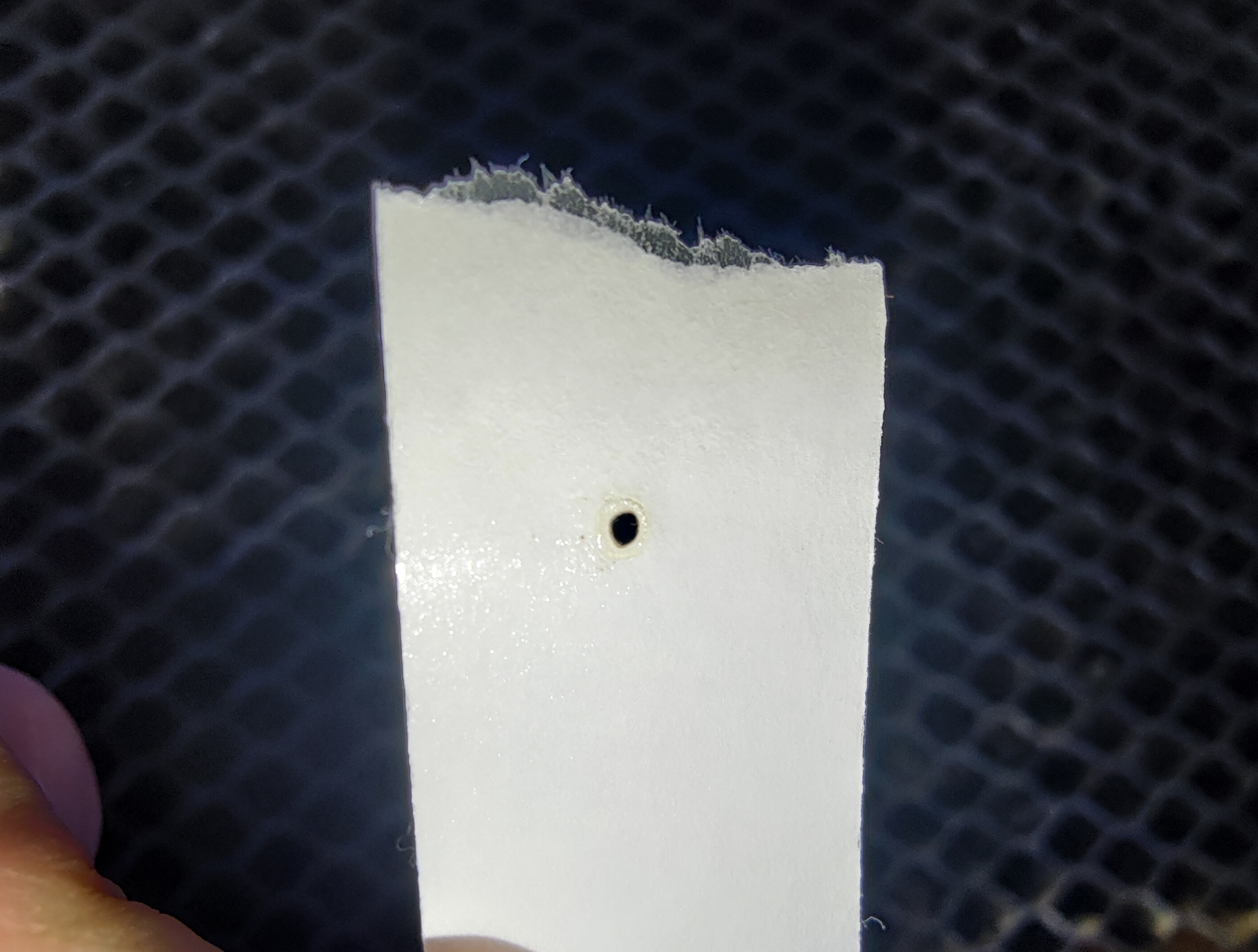

良い例:

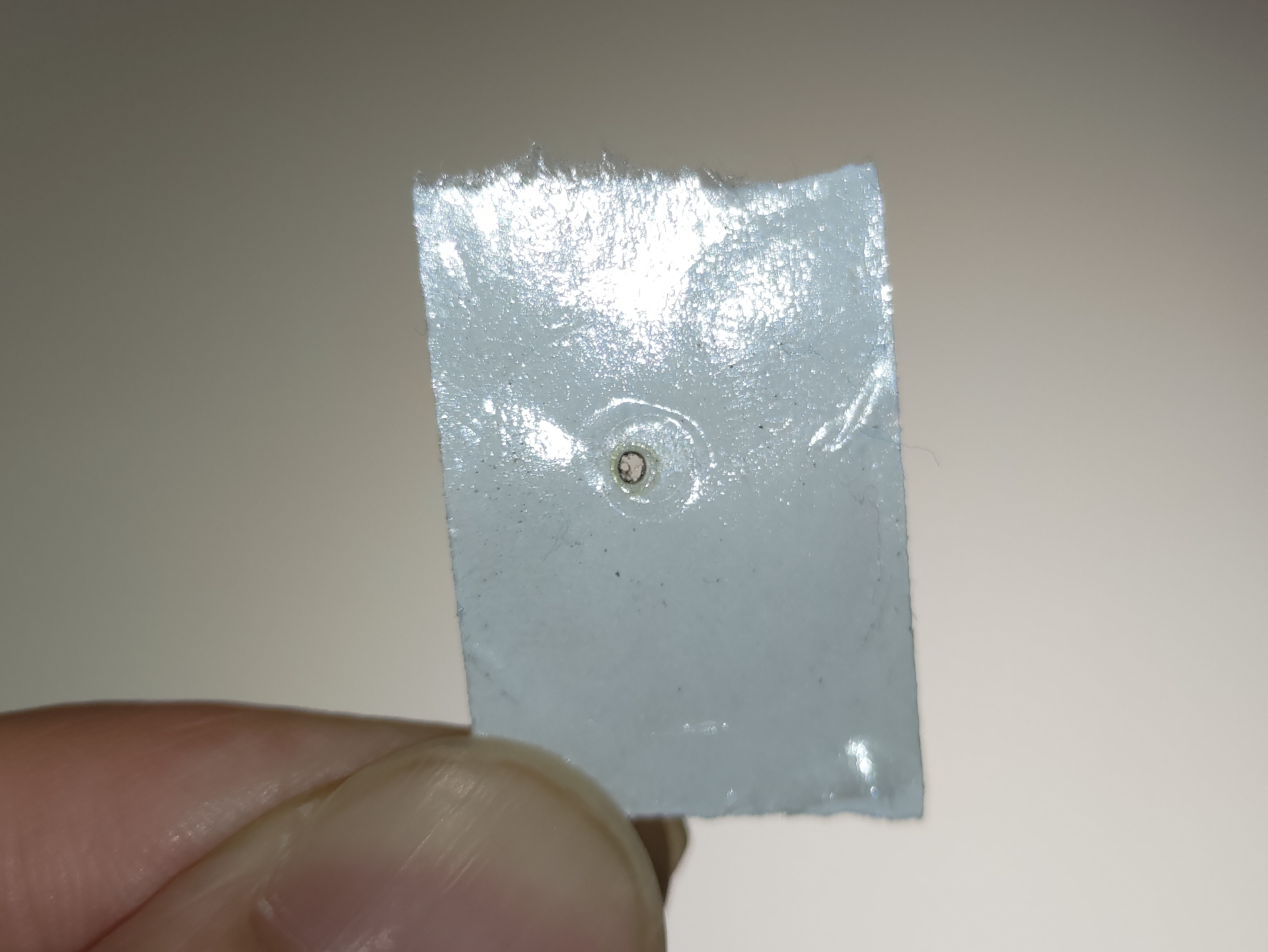

許容される例:
悪い例:
- ドットが丸くない場合は、ステップ9-4に戻って、第3ミラーからベッド(Z軸)までの光路を再調整してください。Z軸が十分に垂直でない可能性があります。
- ドットが丸い場合は、ステップ9-5に進んでください。
ステップ9-4 - ベッドの右下隅でZ軸の光路を調整する ベッドの右下隅でZ軸の光路を調整
- ステップ9-2を参照し、調整を完了してください。調整方法はベッドの中央でドットを調整する方法と同じです。
- 右下隅を調整した後、中央の垂直ドットを再確認してください。
両方の位置で同時に円形にならない場合は、右下隅の調整をスキップしてステップ9-5に進み、 ステップ1を実行してください0.
ステップ9-5 - ノズル先端のテープを回収する（Z軸）
ノズル先端に1枚のテープを貼り、レーザーヘッドをベッド中央に移動し、 パルスを1つ発生させます.
テープを取り外します ノズルチップ を紙の上に置きます。
下の写真のように、位置とパルス数を書き留めてください。
別の 一層テープ ノズル先端に貼り、レーザーヘッドをベッド右下隅に移動し、 パルスを1つ発生させます.
ノズルチップからテープを取り外し、紙の上に置きます。
下の写真のように、位置とパルス数を書き留めてください。
######################################################################
光路調整プロセスが完了しました。
- 機械に問題がない場合は、ここで停止でき、収集したテープは破棄できます。
- アライメントやレーザー出力に関連する問題がある場合は、ステップ10に進み、トラブルシューティングと報告のために収集したテープを保管してください。
######################################################################
ステップ10 - テープの回収とノズルタイプの確認
OPAが正常でも機械に他の問題がある場合は、最寄りの販売店に連絡し、回収したテープを保管してください。販売店から要求があれば、いつでも共有できます。
両方の位置で垂直のドットが同時に一致しない場合は、 ステップ10-1 に進み、ノズルのタイプを確認してください。

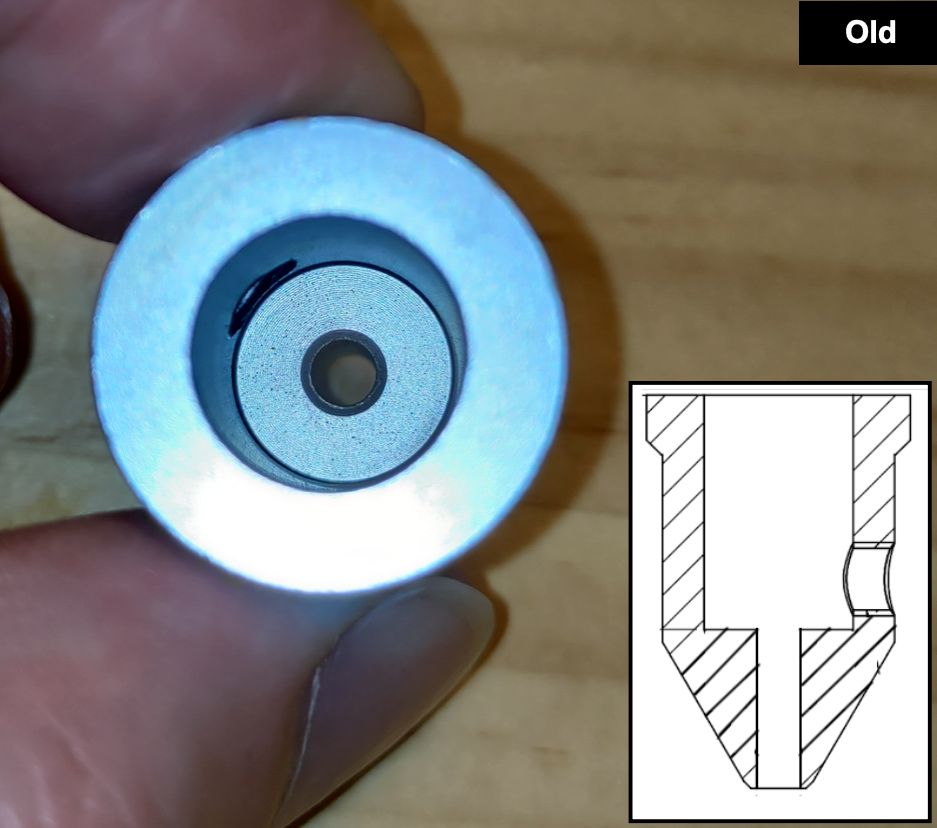

ステップ10-1 - ノズルタイプの確認
シールドとフォーカスレンズを分解してノズルのタイプを確認するには、 article を参照してください。

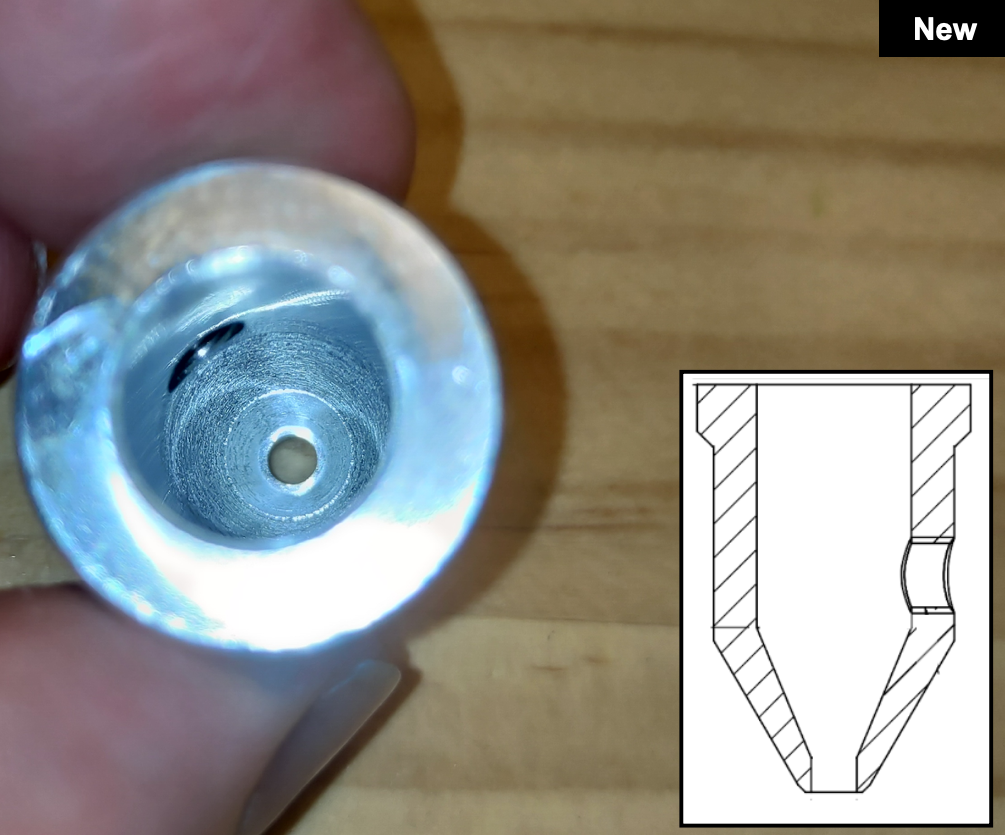

新型ノズルは内部空間が拡大されており、OPAに対する許容範囲が広くなります。つまり、新型ノズルでは光路調整がより容易になります。
- 古いタイプの場合は、写真を撮り、販売店に連絡して新しいタイプのノズルを送ってもらい、ステップ10-2に進んでさらにテープを収集してください。
- 新型ノズルをすでにお使いの場合は、このステップをスキップして手順10-2に進み、さらにテープを収集してください。
ステップ 10-2 - テープ収集
- 2層テープの一部を使用します 2層テープ。 最初のドットを 左上隅 で作成します 3回のレーザーパルス.
- テープを保持し、右上隅に3回のレーザーパルスで2つ目のドットを作ります。
- 最初のテープを回収します。位置とパルス数を書き留めてください：
- 新しいテープを使用してください 2層テープ。 最初のドットを 左下隅 3回のレーザーパルスで。
- テープを保管し、右下隅に3回のレーザーパルスで2つ目の点を付けます。
- 最後のテープを回収します。位置とパルス数を記録してください。
- 最後に、ノズル先端の点をより近くで撮影します。
テープを回収した後、ステップ11に進み、販売店に報告してください。
ステップ11 - 販売代理店またはFLUXサポートへの報告
- 以下のリンクの指示に従って、地域の販売店またはFLUXサポートに適切に問題を報告してください。 [カスタマーサービスに連絡]
この記事で説明されている機器の問題を示す写真やビデオなどの収集した情報は、販売代理店またはFLUXサポートと共有する必要があります。
#END
