説明：
システムがドアが開いていることを検知すると、タスク中に#901ドアオープンエラーがポップアップします。
症状は通常、システムがドアクローズ信号を検出できないため、ドアアイコンをクローズに変更できないことです。もう1つの症状は、ドアがしっかりと閉まっていても、タスク中にエラーがランダムにポップアップすることです。
マシンでどの症状が発生しても、以下の手順に従ってください。
考えられる原因
|
準備するもの：
自己準備：
1｜瞬間接着剤
付属品ボックスに含まれるもの：
2｜コーンスペーサー x 2個
ステップ0 - 手順を実行しながらチェックリストを使用します：
このチェックリストは、この記事で実行したすべてのアクションを記録するために使用されます。
チェックリストの記入が完了したら、印刷してPDFで保存し、必要に応じて販売店またはFLUXサポートに送信してください。これは、問題のトラブルシューティングと絞り込みに役立つ情報になります。
リンクを参照してください： 5-3 #901ドアオープンチェックリスト（HEXA）

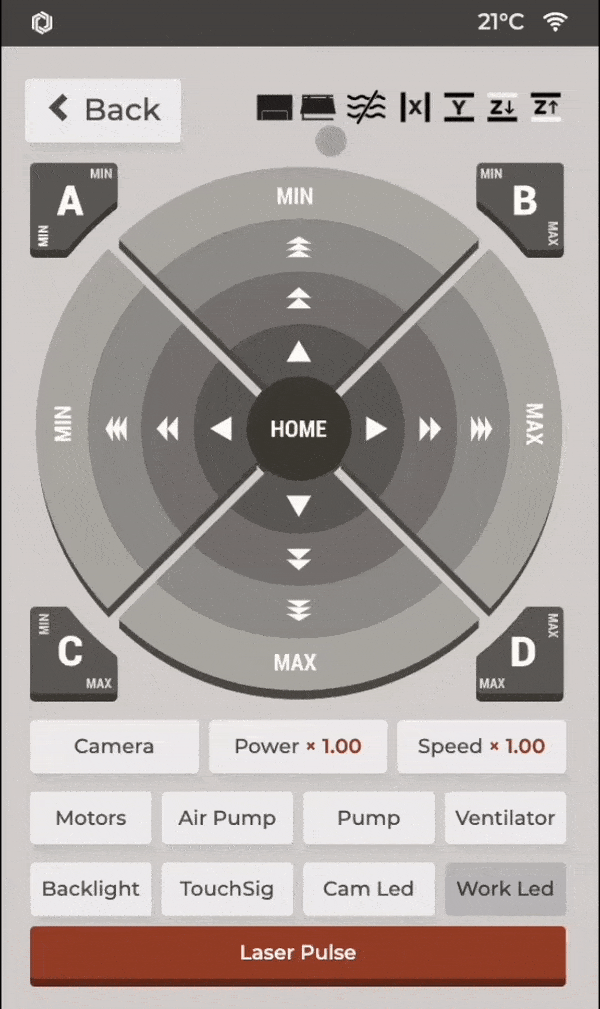

ステップ1 - パルスをx0.01に設定します：
安全のため、テスト中にパルスが発生しないように、出力率をx0.01に設定してください。
ステップ2 - ドアのマグネットを確認します：

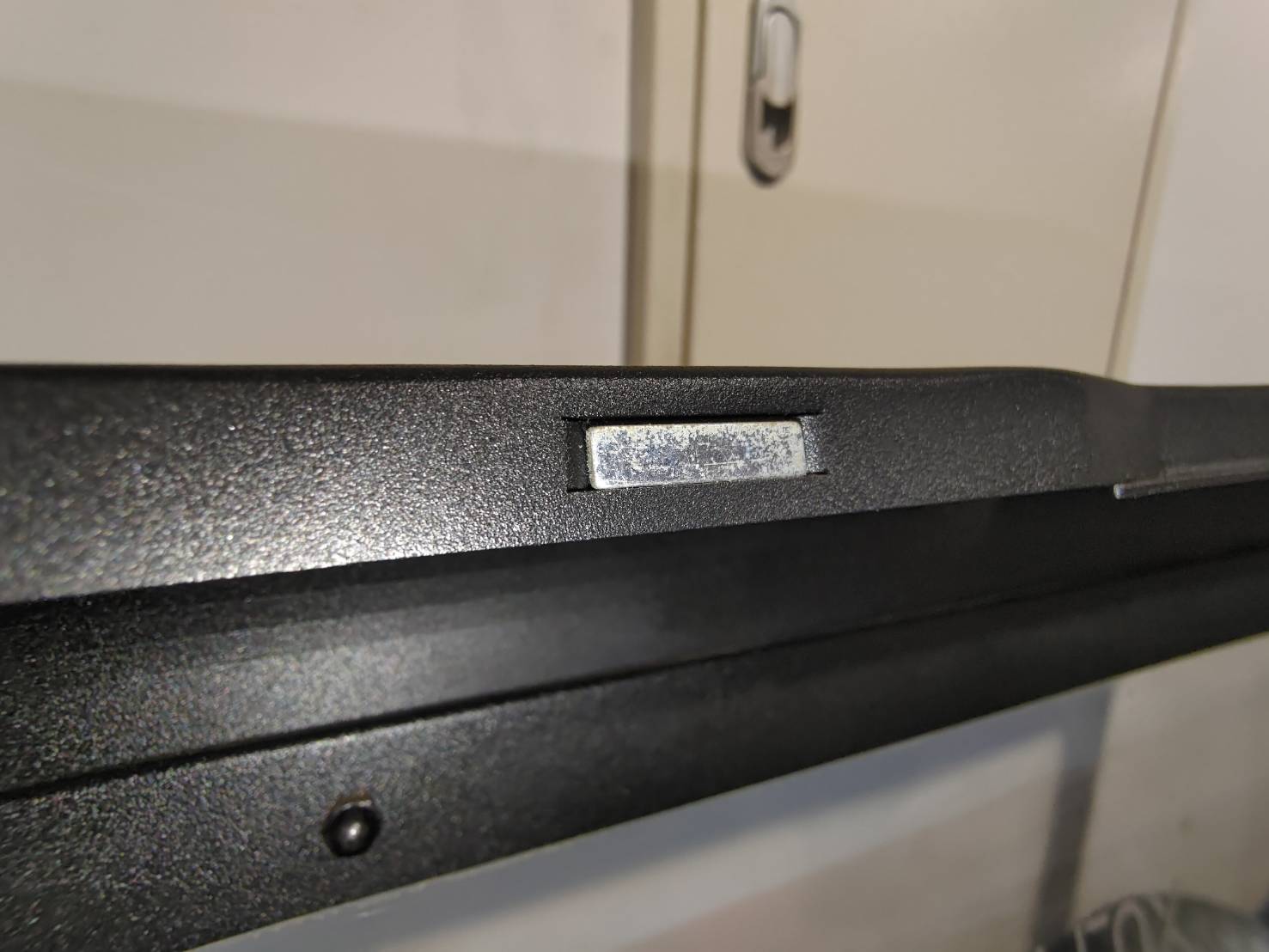

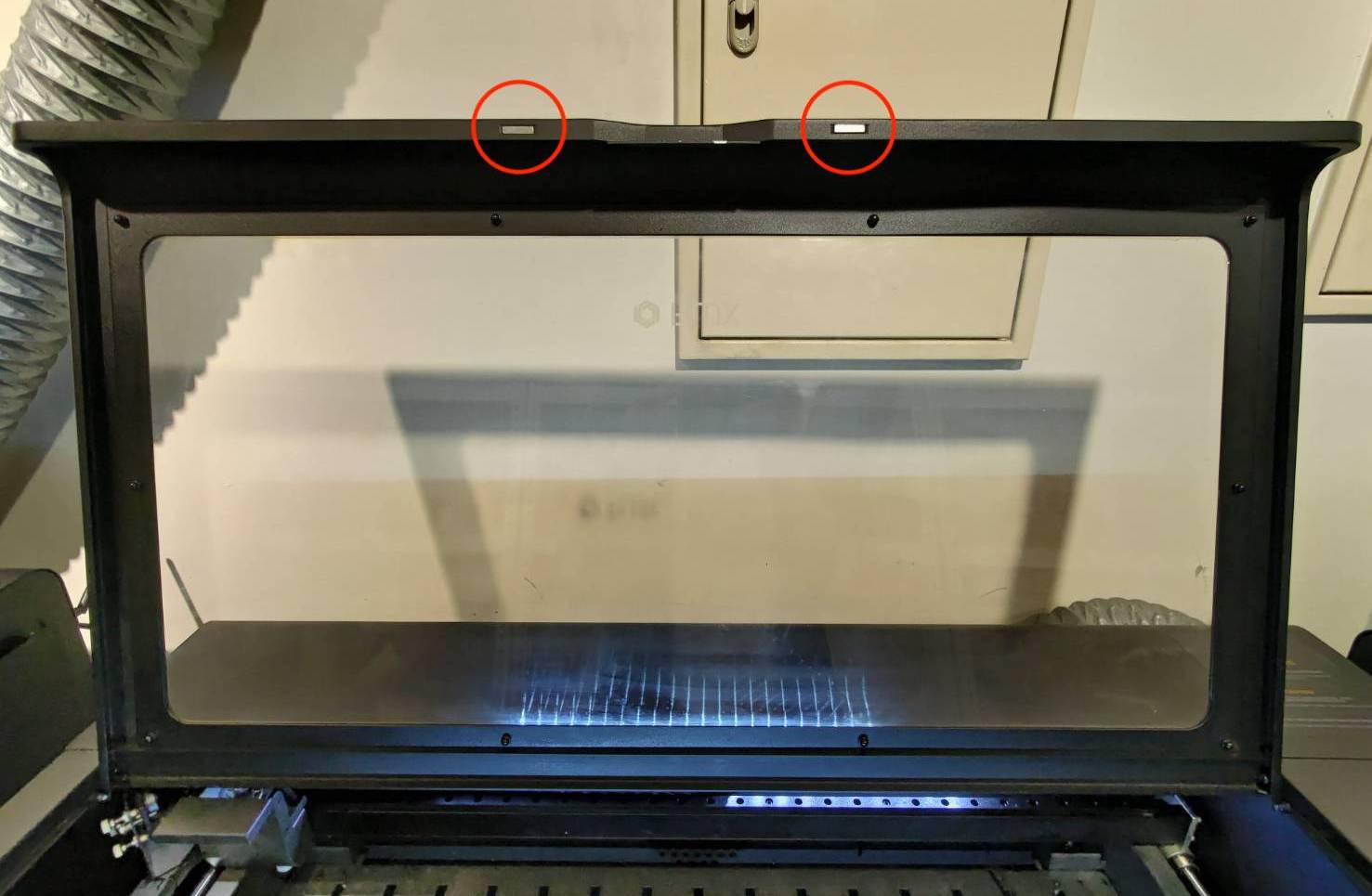

ドアには2つのマグネットがあります。ドアを開けて確認してください。
結果を確認し、次のアクションを決定してください：
|
|
|
ステップ3 - ドアセンサーを確認する：
このステップでは、機械に付属の2つのコーンスペーサーを使用して、ドアセンサーが正常に動作しているかどうかをテストする方法を説明します。
- ドアセンサーはシャーシLEDライトに組み込まれています。以下のビデオを参照して、それを見つけてください。
- ドアセンサーには 赤色の2つのLEDライトがあり、常にONになっています.
- コーンスペーサーを両方のLEDライトの近くに置いてください。マグネットを検出すると、ライトは「明るく」なるはずです。両方のLEDが同時にマグネットを検出すると、ドアクローズ信号がシステムに送信され、パネル上のアイコンが変更されます。

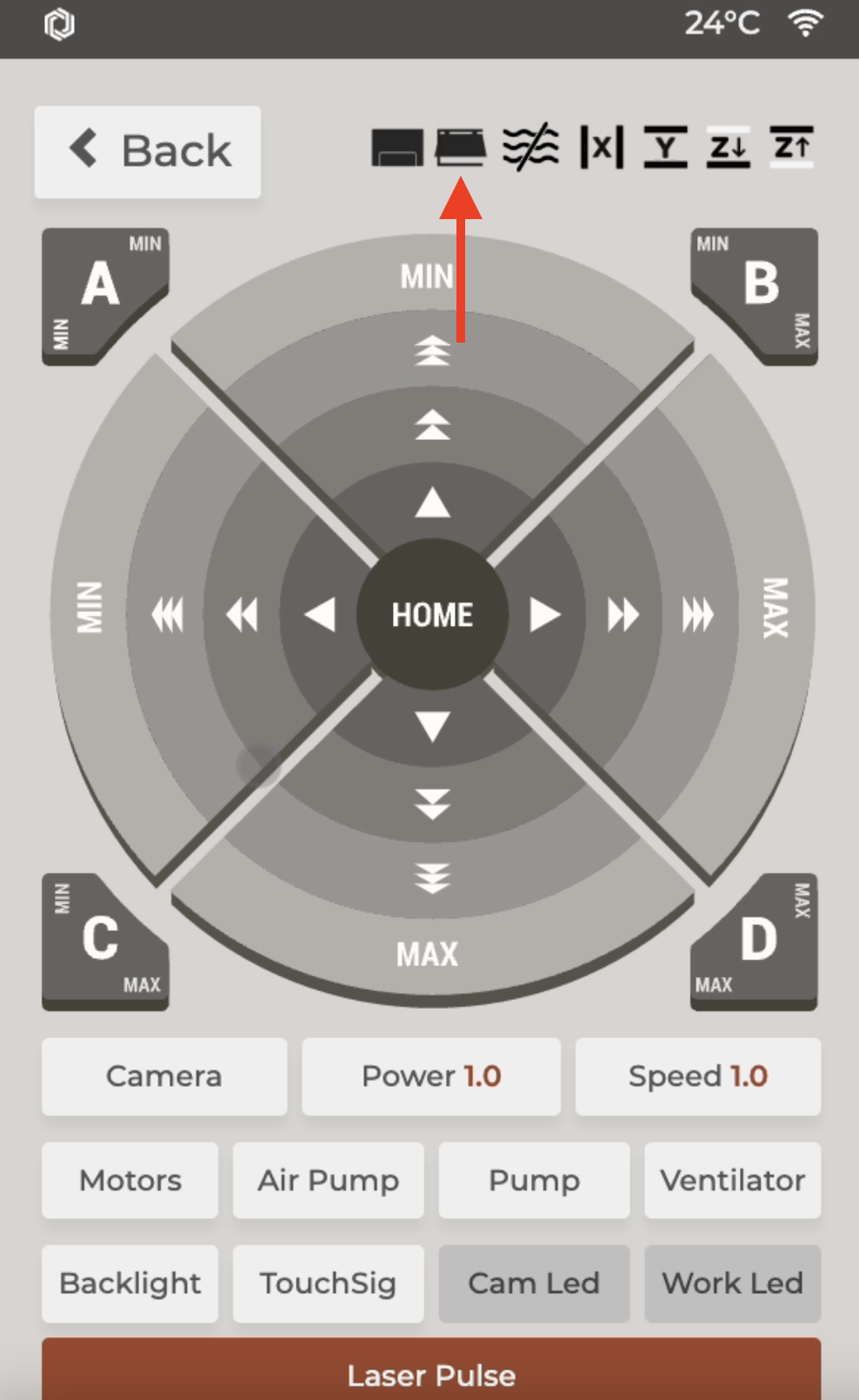

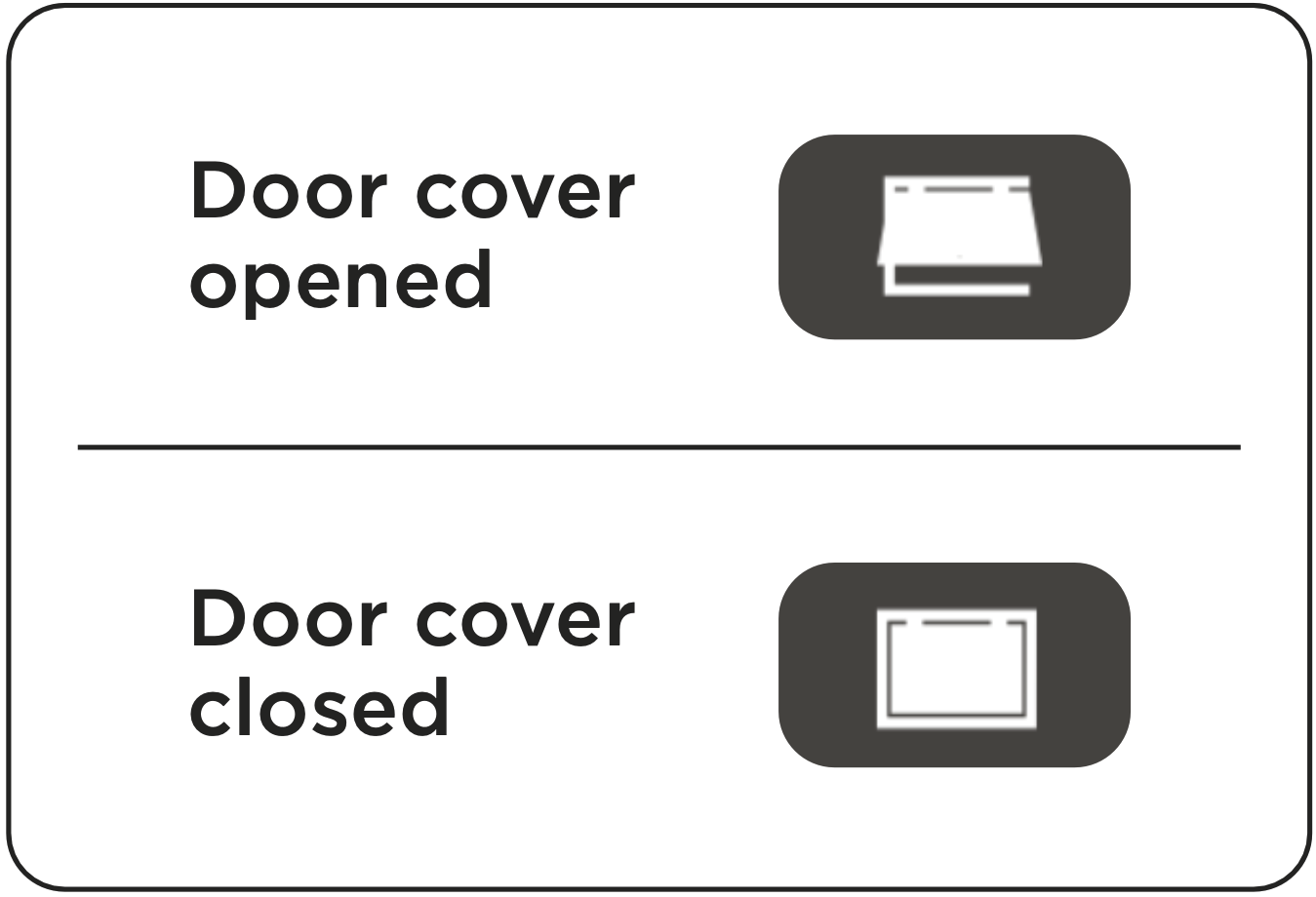

- 「メンテナンス」に移動し、ホーミングが完了するのを待ってから、ドアステータスアイコンを確認します。
結果を確認し、次のアクションを決定してください：
|
|
|
|
ステップ4 - センサーのケーブルを外し、アイコンを確認します:
センサーがシステム(メインボード)から取り外されている場合、アイコンは常に"Open"のままであるはずです。
- まず、LEDライトを無効にし、ケーブルを抜いて、下のビデオのようにアイコンを確認します。
結果を確認し、次のアクションを決定してください：
|
|
ステップ4.1 - ケーブルを再接続し、スペーサーを使って再テストします:
- ケーブルを再接続し、LEDライトを有効にします。
- センサーのLEDライトに2つの円錐型スペーサーを置きます。
磁石を検出すると、ライトは"明るく"になるはずです。
- 「メンテナンス」に移動し、ホーミングが完了するのを待ってから、ドアステータスアイコンを確認します。
結果を確認し、次のアクションを決定してください：
|
|
|
|
ステップ5 - 工場出荷時の状態にリセットし、円錐型スペーサーを使って再テストします:
- マシン >> 工場出荷時設定にリセット
- センサーのLEDライトに2つの円錐型スペーサーを置きます。
磁石を検出すると、ライトは"明るく"になるはずです。
結果を確認し、次のアクションを決定してください：
|
|
ステップ6 - ドアセンサーの位置を確認:
センサーの位置がずれているか、外れている可能性があり、マグネットの検出に失敗する原因となる場合があります。

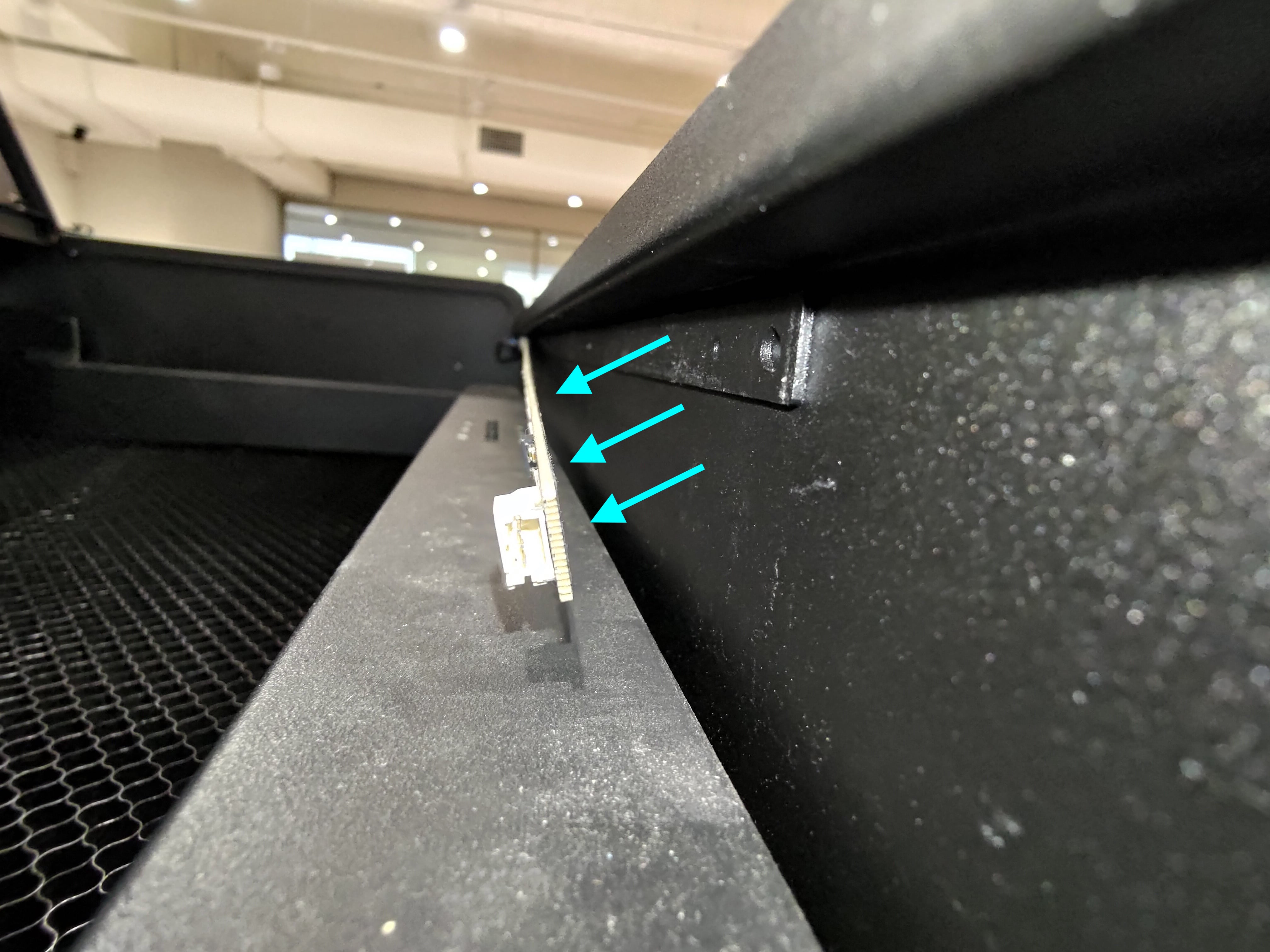

- ほとんどの場合、センサーは以下の写真のように外れています。
- 正しい位置は、センサーと金属フレームの上部の間に隙間がないことです。
結果を確認し、次のアクションを決定してください：
|
|
ステップ6.1 - センサーの再接着:
- センサーがすでに外れている場合は、簡単に取り外すことができるはずです。
センサーの裏面に直接瞬間接着剤を塗布し、位置を再調整します。
|
|
ステップ7 - ドアの閉じテスト:
コーンスペーサーを取り外し、ドアを閉じて、アイコンのステータスとセンサーの赤色LEDライトの反応を確認します。
- ドアを閉じると、赤色LEDライトは両方とも明るくなる必要があります。
- ドアアイコンは、ドアを閉じると閉じ、ドアを開くと開く必要があります。
結果を確認し、次のアクションを決定してください：
|
|
|
ステップ8 - SDカードの再フラッシュ:
SDカード内のオペレーティングシステムが破損している場合、ランダムなエラーがポップアップすることがあります。
- 以下のリンクの手順を参照して、SDカードを再フラッシュしてください。
[5-24 HEXA - SDカードの再書き込み]
- SDカードを再フラッシュした後、 ステップ7のようにドアテストを実行してください。
結果を確認し、次のアクションを決定してください：
|
|
ステップ9 - 地域の販売店またはFLUXサポートに報告：
- 以下のリンクの手順に従って、地域の販売店またはFLUXサポートに問題を適切に報告してください。 [カスタマーサービスに連絡]
- 必ず チェックリスト を完了し、実行した操作を共有できるようPDFファイルとして保存してください。
*この記事で収集された、機械の問題を示す写真やビデオなどの情報は、販売店またはFLUXサポートと共有する必要があります。
#END
