説明:
Z軸の問題の原因は複雑である可能性があります。オートフォーカス機能の失敗、プラットフォームがまったく動かない、プラットフォームをホームに戻すことができない、または最上部に到達できないなど、さまざまな症状が関連しています。Z軸の問題をトラブルシューティングするには、次の手順を参照してください。
考えられる原因
|
ステップA1
マシンを工場出荷時の状態にリセットし、問題が解決するかどうかを確認します。
リンクを参照してください。 5-30 工場出荷時へのリセット.
テスト結果と次に実行するアクションを決定します。
|
|
ステップA2
ハニカムとブラケットを取り外します。

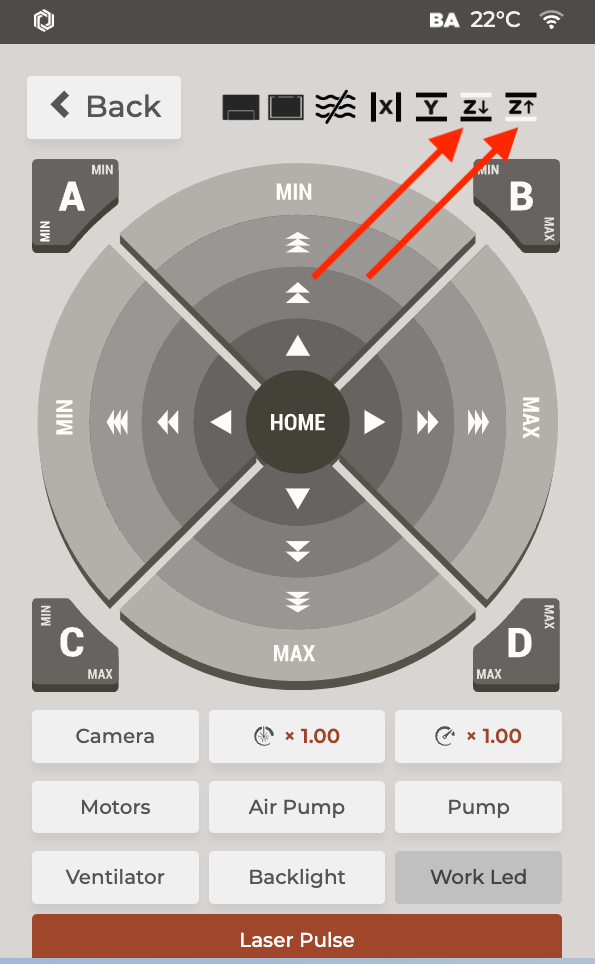

パネルの「メンテナンス」に移動し、両方のZ軸リミットスイッチを押してアイコンの変化を確認します。
パネル上の上部と下部のZ軸リミットアイコンは正常に動作していますか？
テスト結果と次に実行するアクションを決定します。
|
|
ステップ A3
Z軸リミットスイッチのケーブルを抜き、アイコンを直接確認します。
(通常、ケーブルを抜くと、アイコンは両方とも閉じたままになります。)
テスト結果と次に実行するアクションを決定します。
|
|
ステップ A3.1
メインボード上のZ軸リミットスイッチ用のフラットケーブルを抜き、パネル上のアイコンを確認します。アイコンは両方とも閉じていますか？
- マシンの電源を切ります。

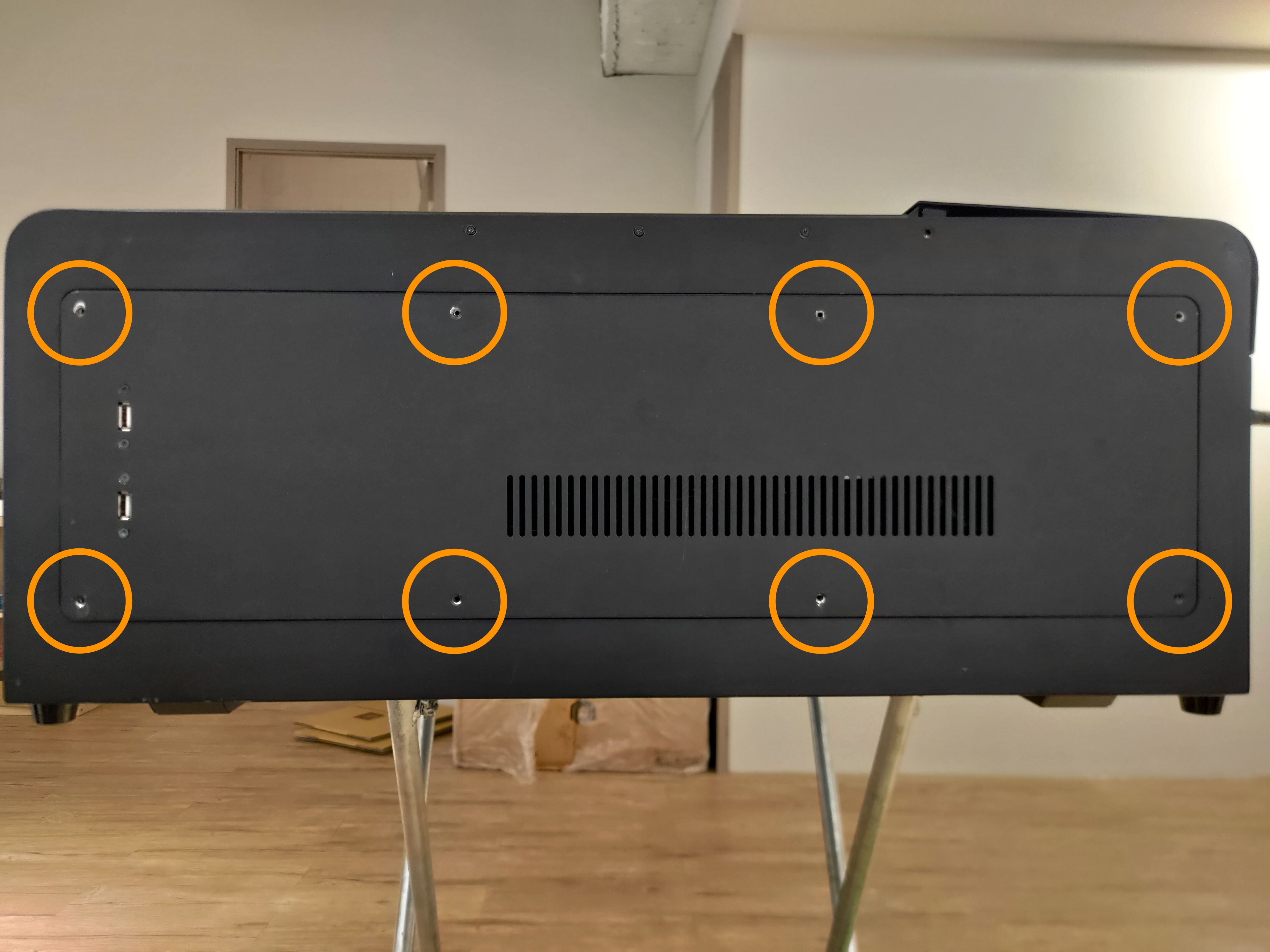

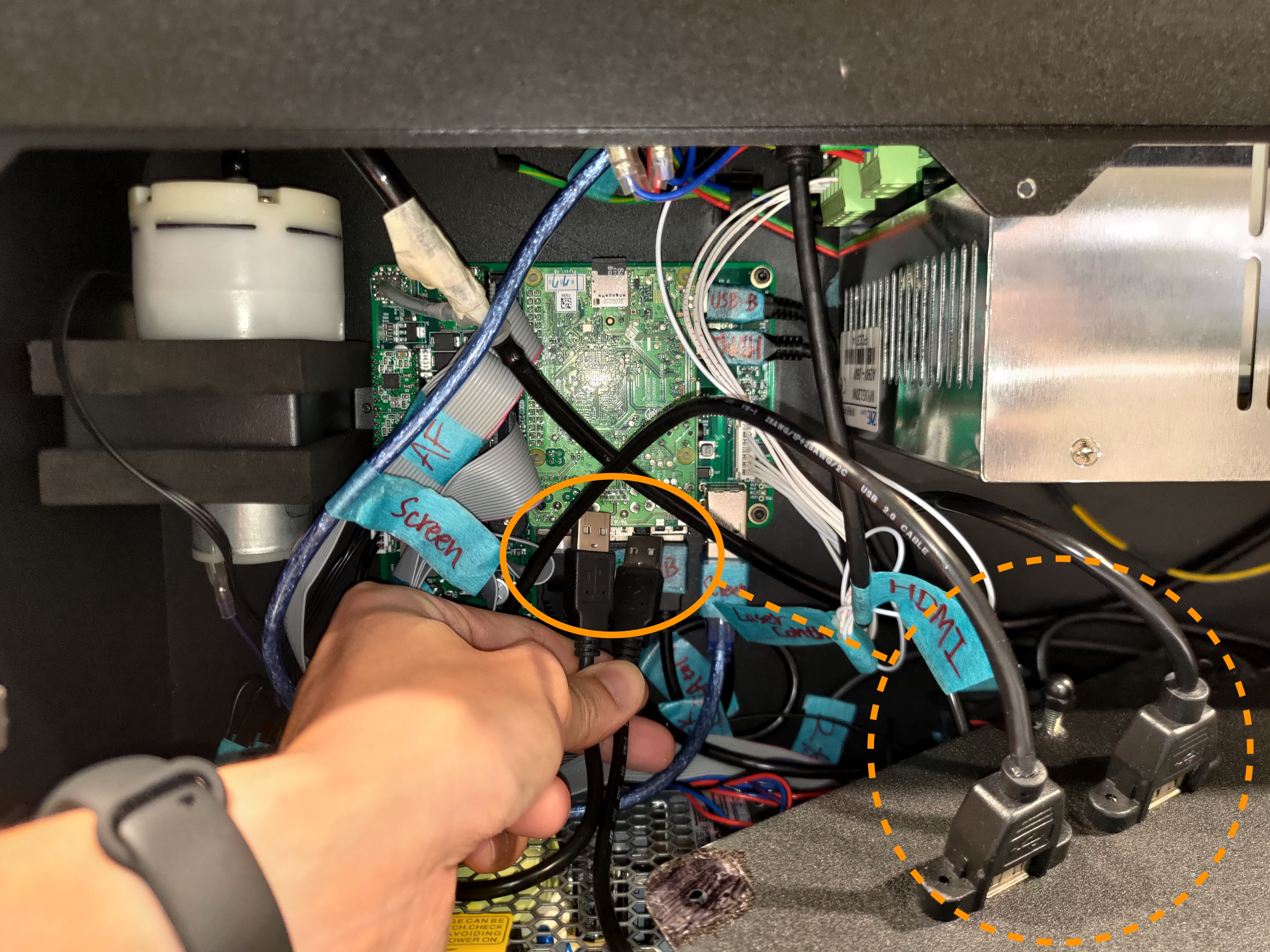

これらのT8ネジを外してサイドカバーを取り外し、2つのUSB延長ケーブルを抜きます。

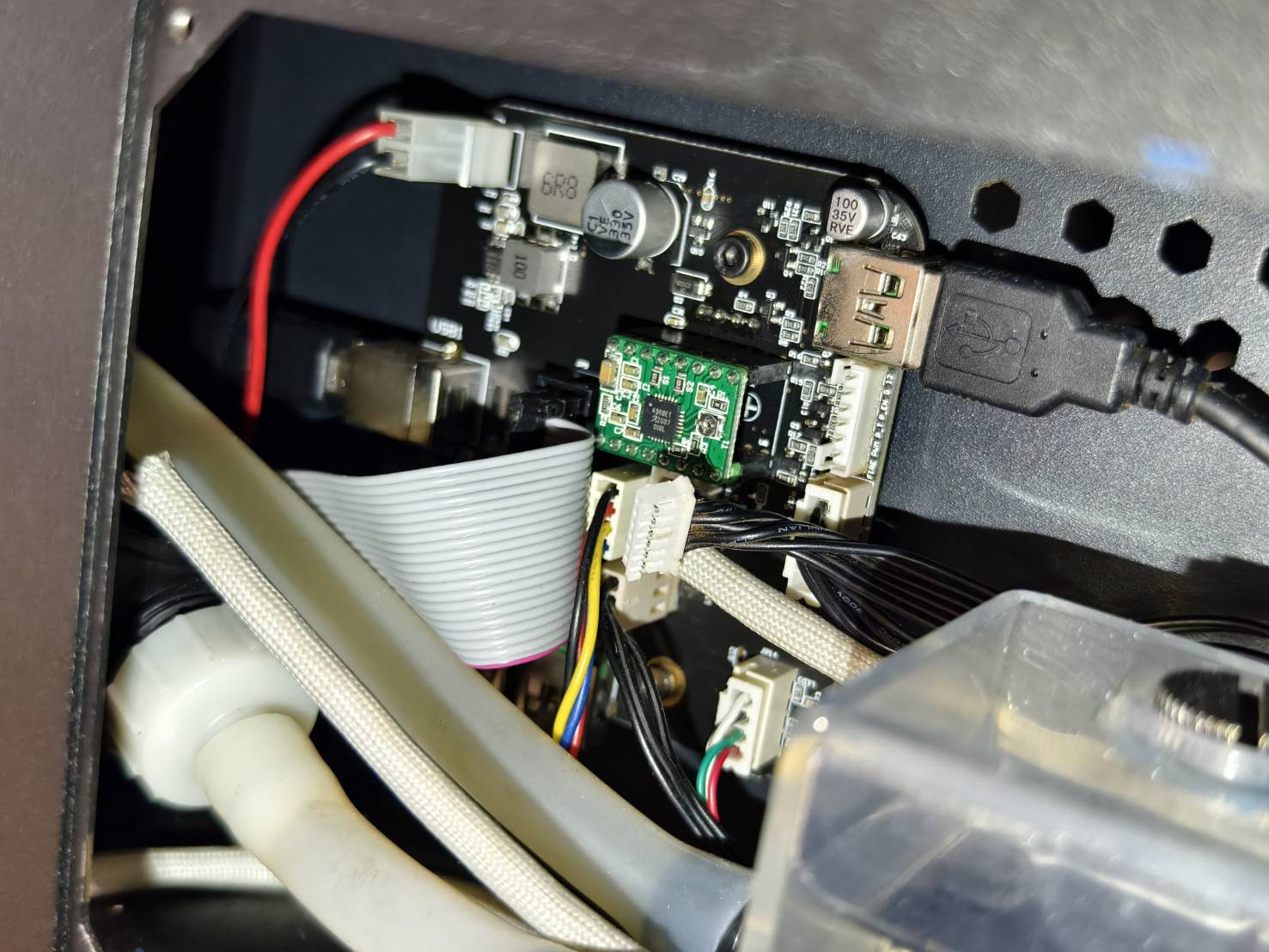

(PCBボードが写真と異なる場合は、 図 を参照してください。)

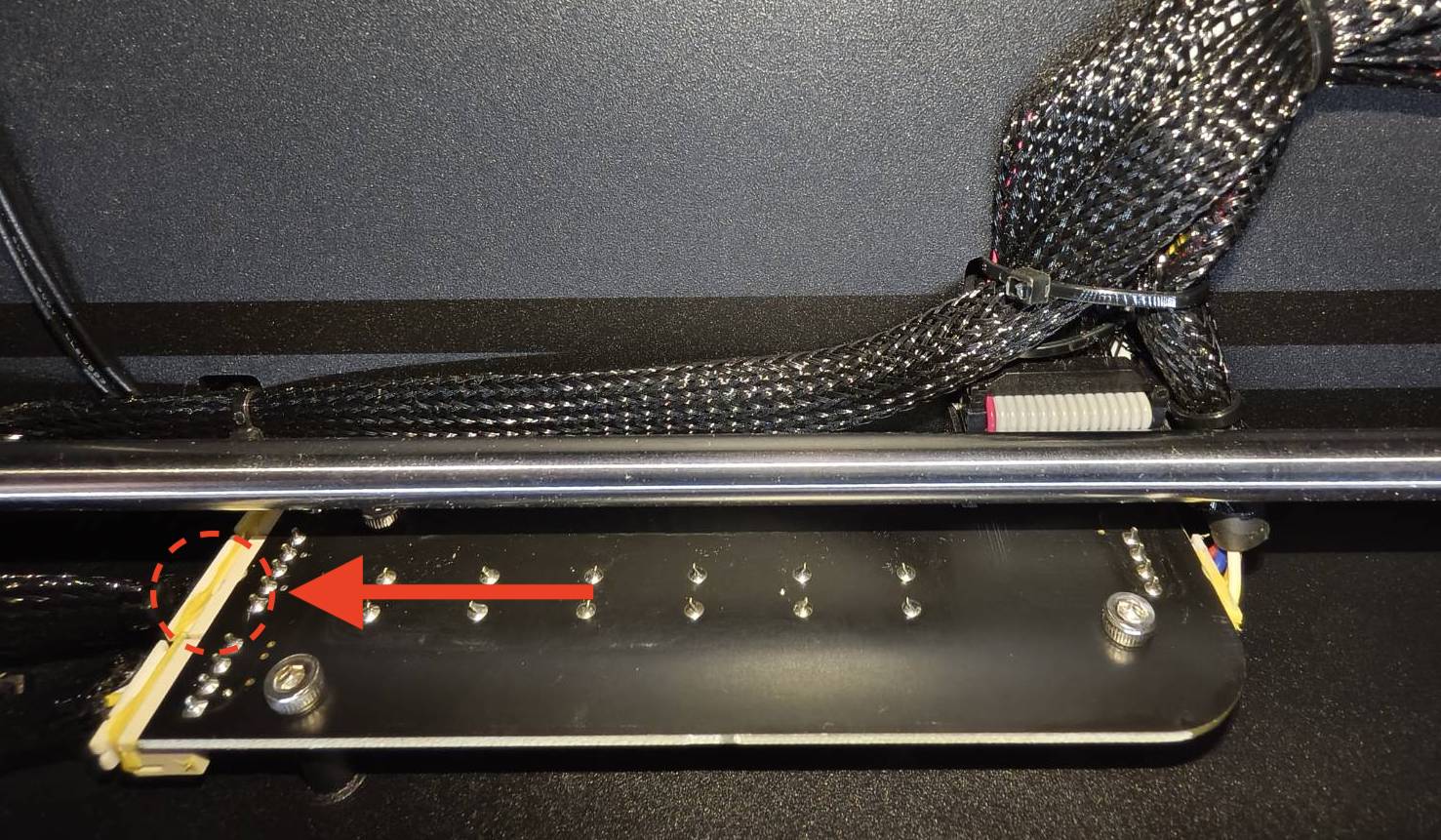

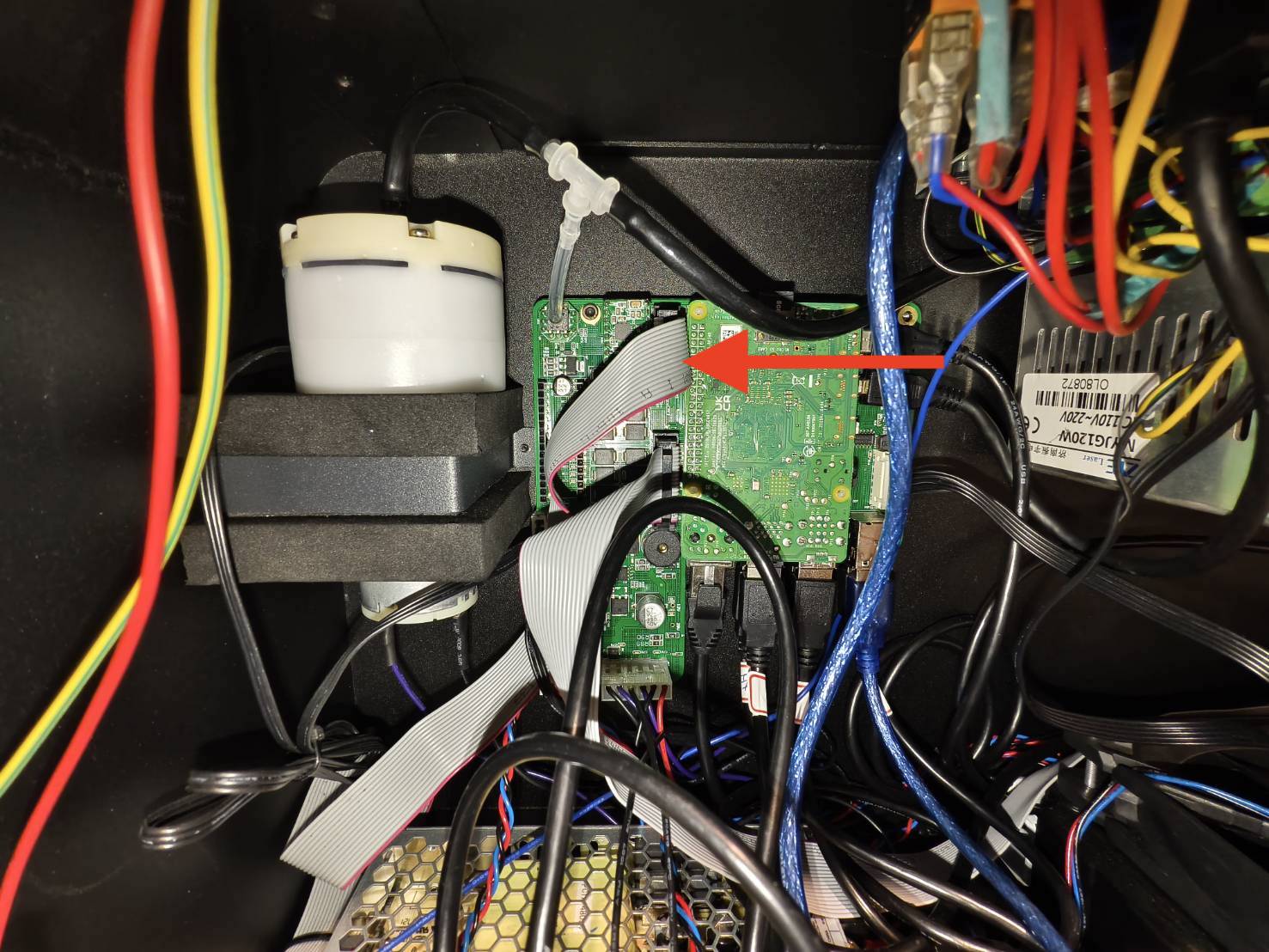

- Z軸リミットスイッチ用のフラットケーブルを抜きます。
(PCBボードが写真と異なる場合は、 図 を参照してください。)
- マシンの電源を入れ、アイコンを確認します。アイコンは両方とも閉じていますか？
テスト結果と次に実行するアクションを決定します。
|
|
ステップ A4
Z軸リミットスイッチのケーブルを再度接続してください。
パネルの「メンテナンス」に移動し、両方のZ軸リミットスイッチを押してアイコンの変化を確認します。
パネル上の上部と下部のZ軸リミットアイコンは正常に動作していますか？
テスト結果と次に実行するアクションを決定します。
|
|
ステップ A5

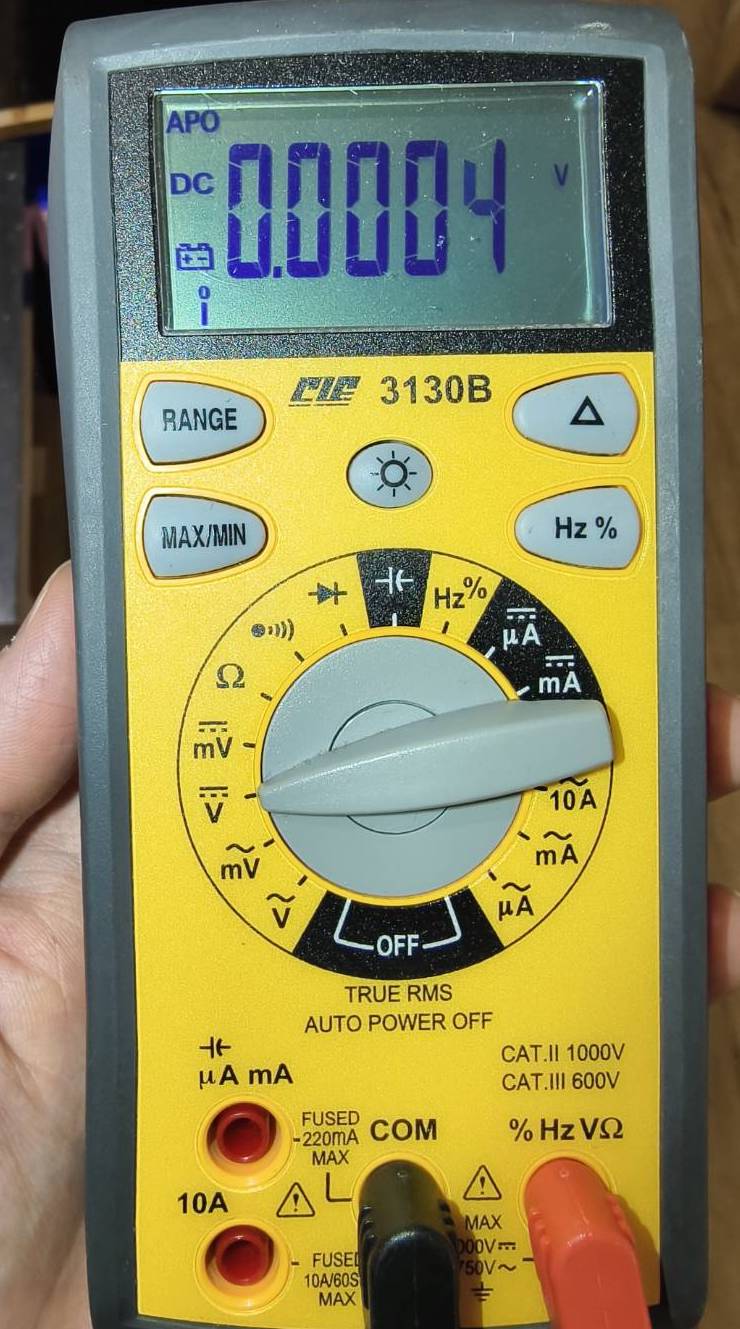

マルチメーターを使用して、Z軸の上限および下限リミットスイッチが正常に機能しているかどうかを確認します。
(マルチメーターがない場合は、このステップをスキップして、 カスタマーサポートに直接 お問い合わせください)
5-30 HEXA - マルチメーターを使用したX、Y、Z軸リミットスイッチのテスト
テスト結果と次に実行するアクションを決定します。
|
|
ステップ B1

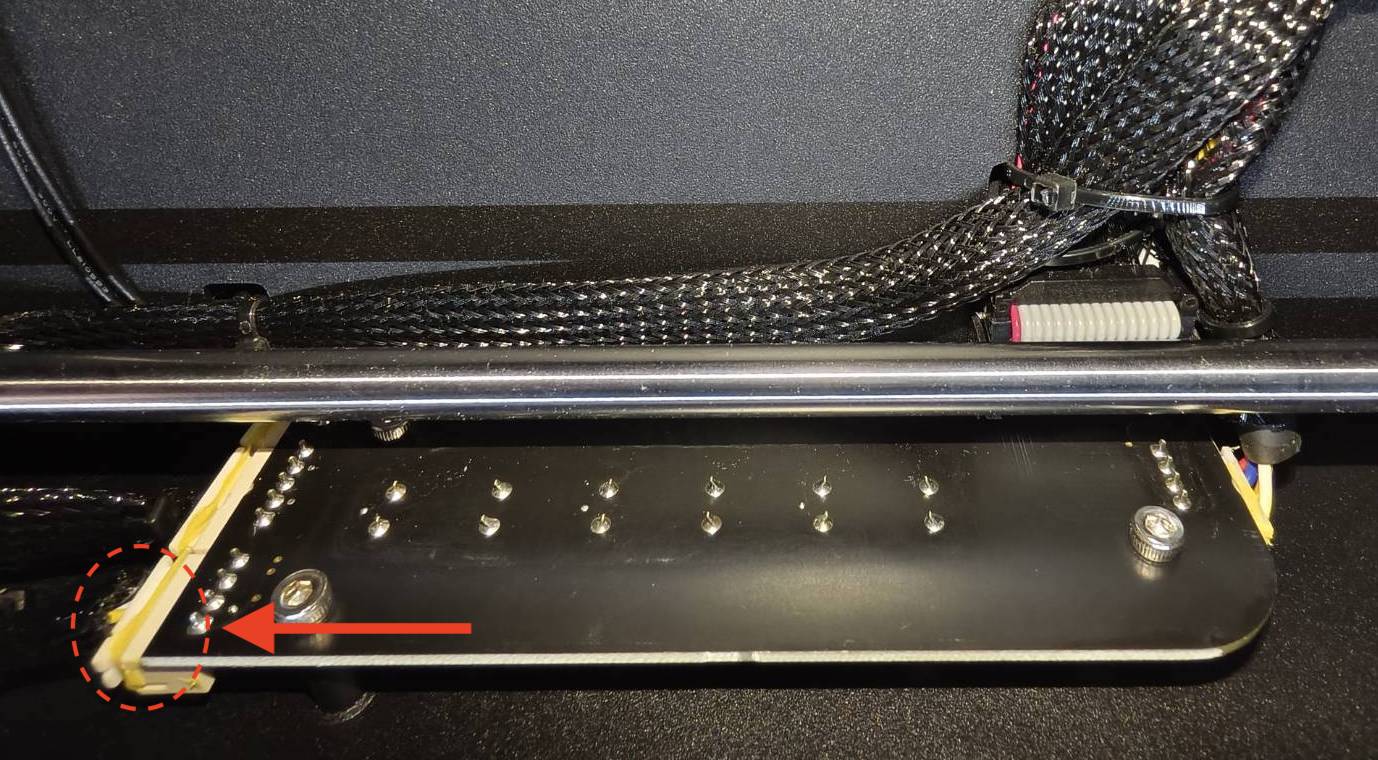

プラットフォームによって、Z軸の上限および下限リミットスイッチが正しくトリガーされるかどうかを確認してください。
ベッドを上下に動かして、Z軸リミットスイッチがトリガーされるかどうかを確認してください。
| 良い例 - トリガーされた |
| 悪い例 - トリガーされていない |
テスト結果と次に実行するアクションを決定します。
|
|
|
|
ステップB2
4本のリードスクリューに潤滑剤を塗り、プラットフォームが動くかどうか確認してください。
記事を参照してください。 4-3 潤滑
テスト結果と次に実行するアクションを決定します。
|
|
ステップB2.1

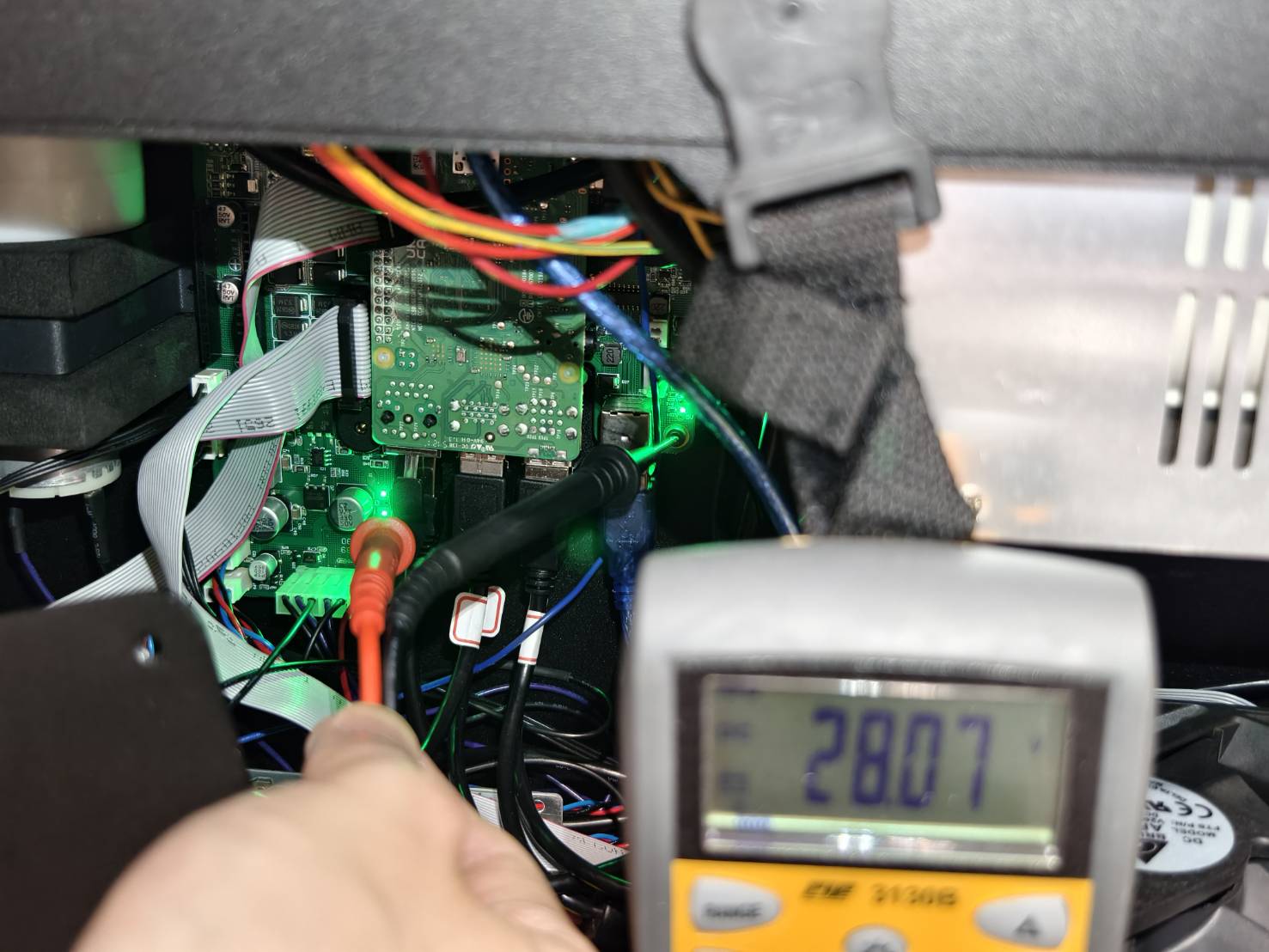

マルチメーターを使用してメインボードの電圧を測定します。電圧は約28Vになるはずです。
（マルチメーターがない場合は、このステップを飛ばして ステップB3.)
- マシンの電源を切ります。
これらのT8ネジを外してサイドカバーを取り外し、2つのUSB延長ケーブルを抜きます。
(PCBボードが写真と異なる場合は、 図 を参照してください。)
- マルチメーターをDC測定モードに切り替えます。

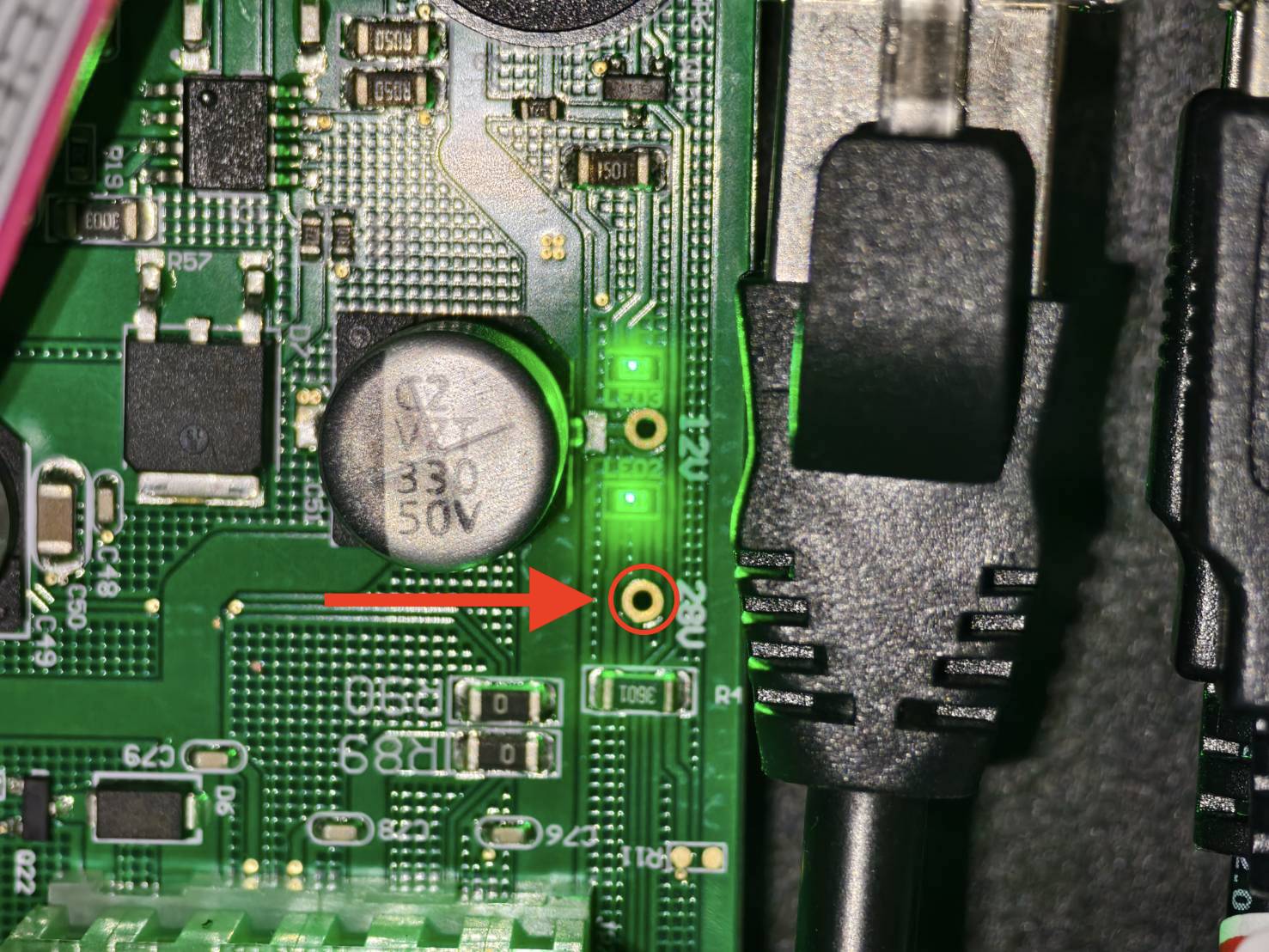

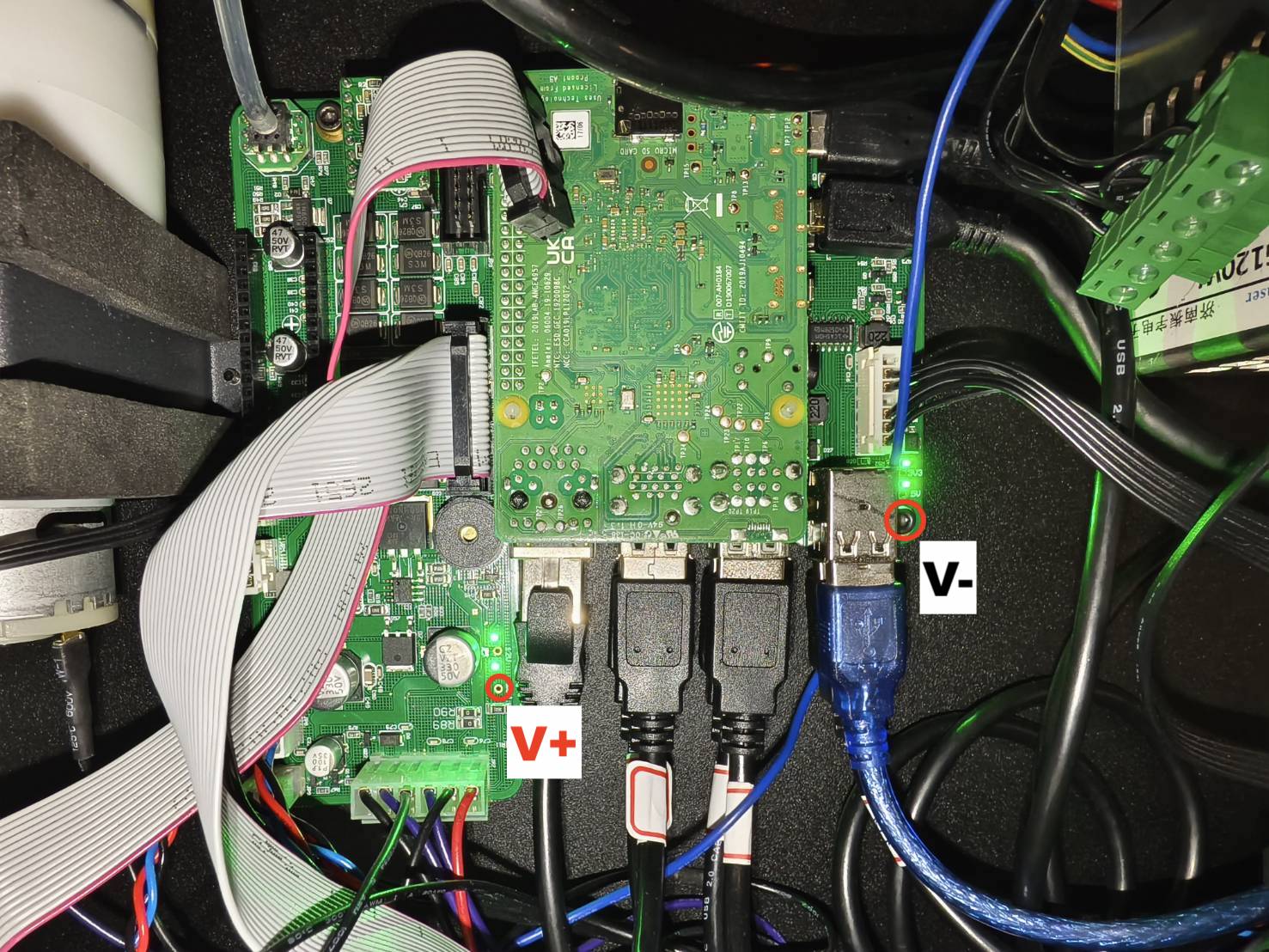

- 測定ポイントを見つけます。

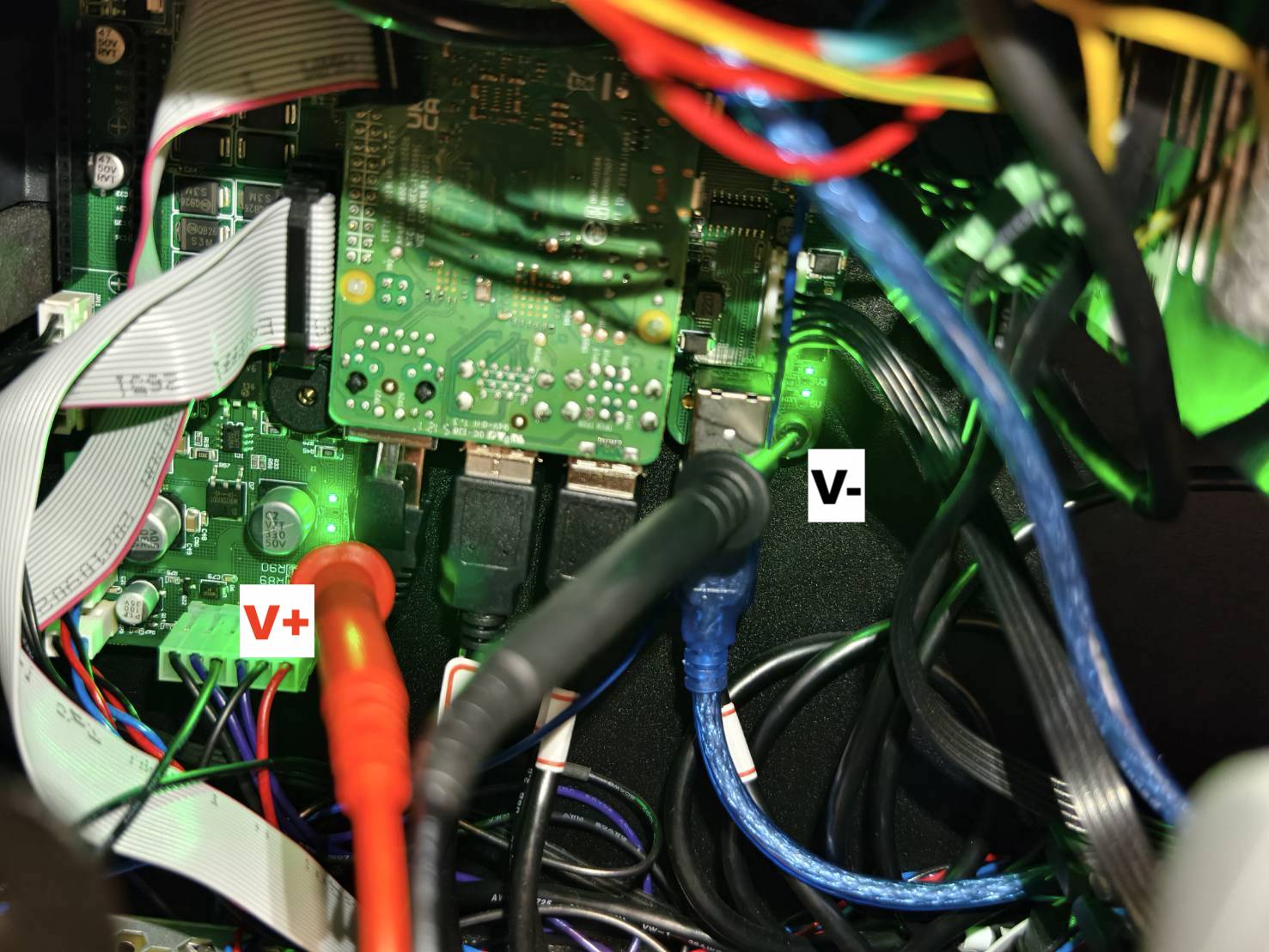

V+プローブは、左下の緑色の
V-プローブは、右下の黒色の六角ネジに接触します。
テスト結果と次に実行するアクションを決定します。
|
|
ステップB3
以下のケーブルを抜き差ししてください。その後、プラットフォームを下げたり上げたりしてみてください。

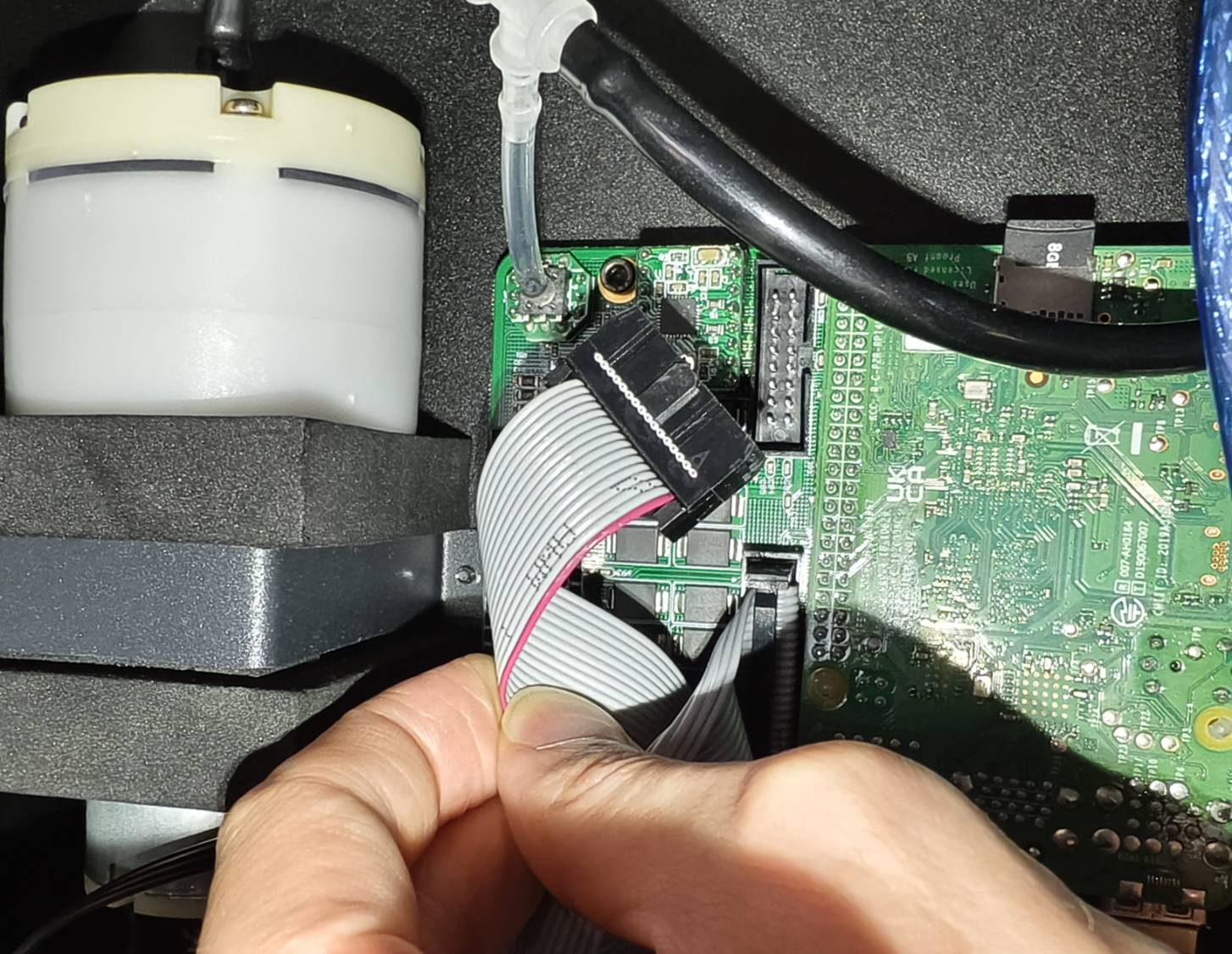

- メインボードのフラットリボンケーブル。
(PCBボードが写真と異なる場合は、 図 を参照してください。)

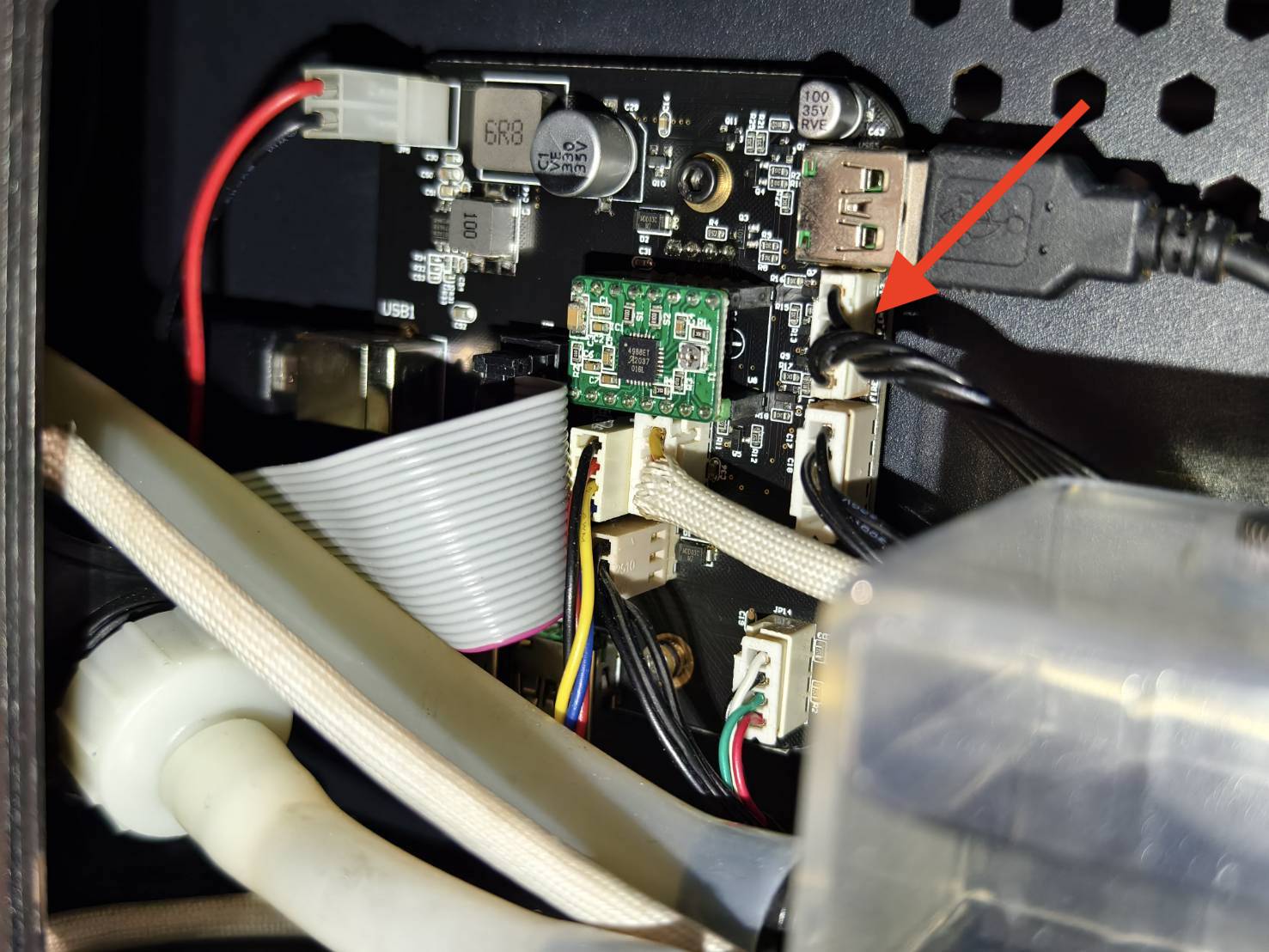

- AFボタン基板のZ軸モーターケーブル。
テスト結果と次に実行するアクションを決定します。
|
|
|
ステップ C1
マシンの電源を切ってから再度入れて、プローブが引っかかっていないか確認してください。
マシンを再起動すると、オートフォーカスプローブが自動的に2回飛び出します。
テスト結果と次に実行するアクションを決定します。
|
|
|
ステップC1.1

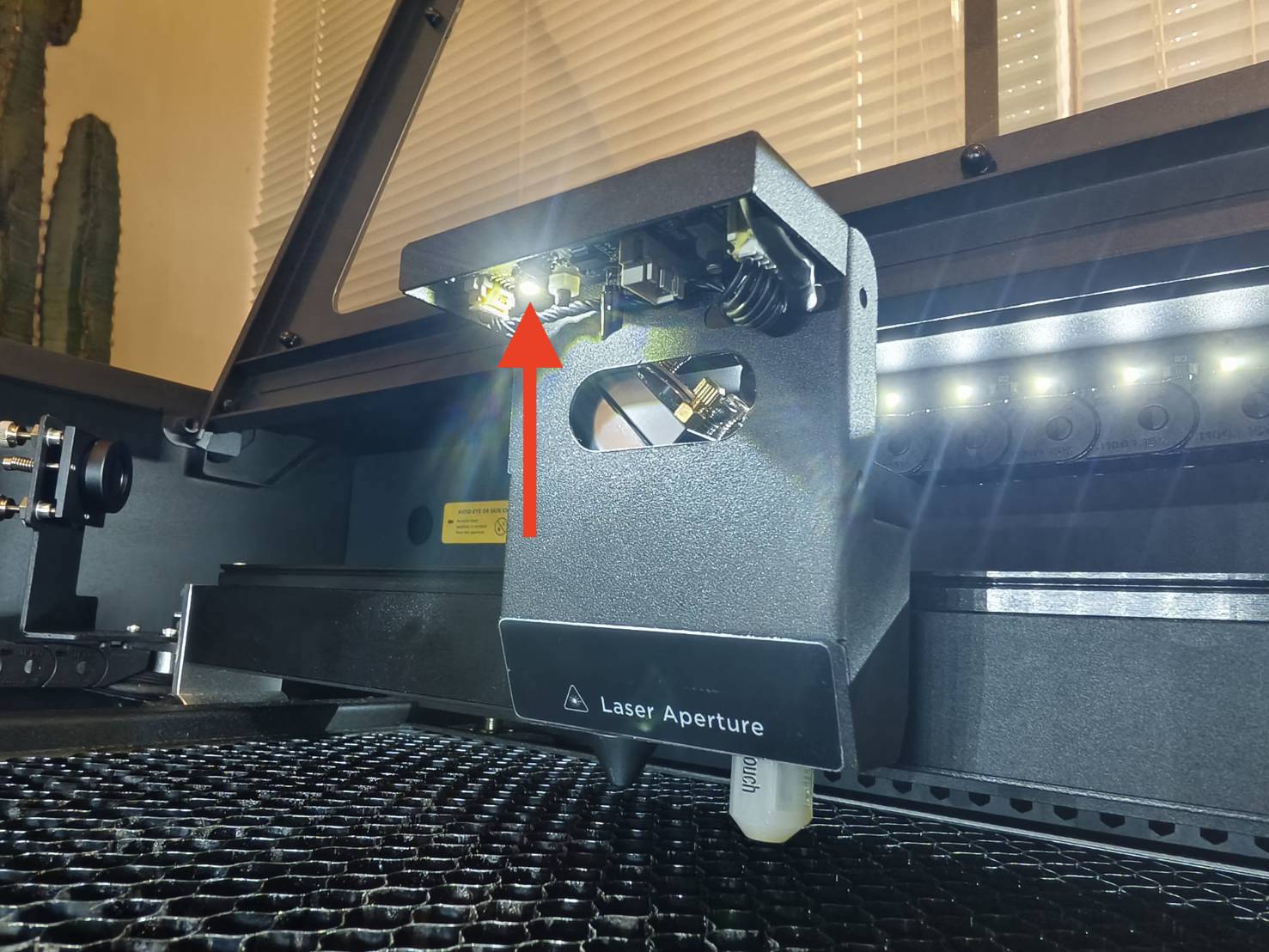

マシンの電源がオンの時、カメラのLEDライトが点灯しているか確認してください。
テスト結果と次に実行するアクションを決定します。
|
|
ステップC1.2

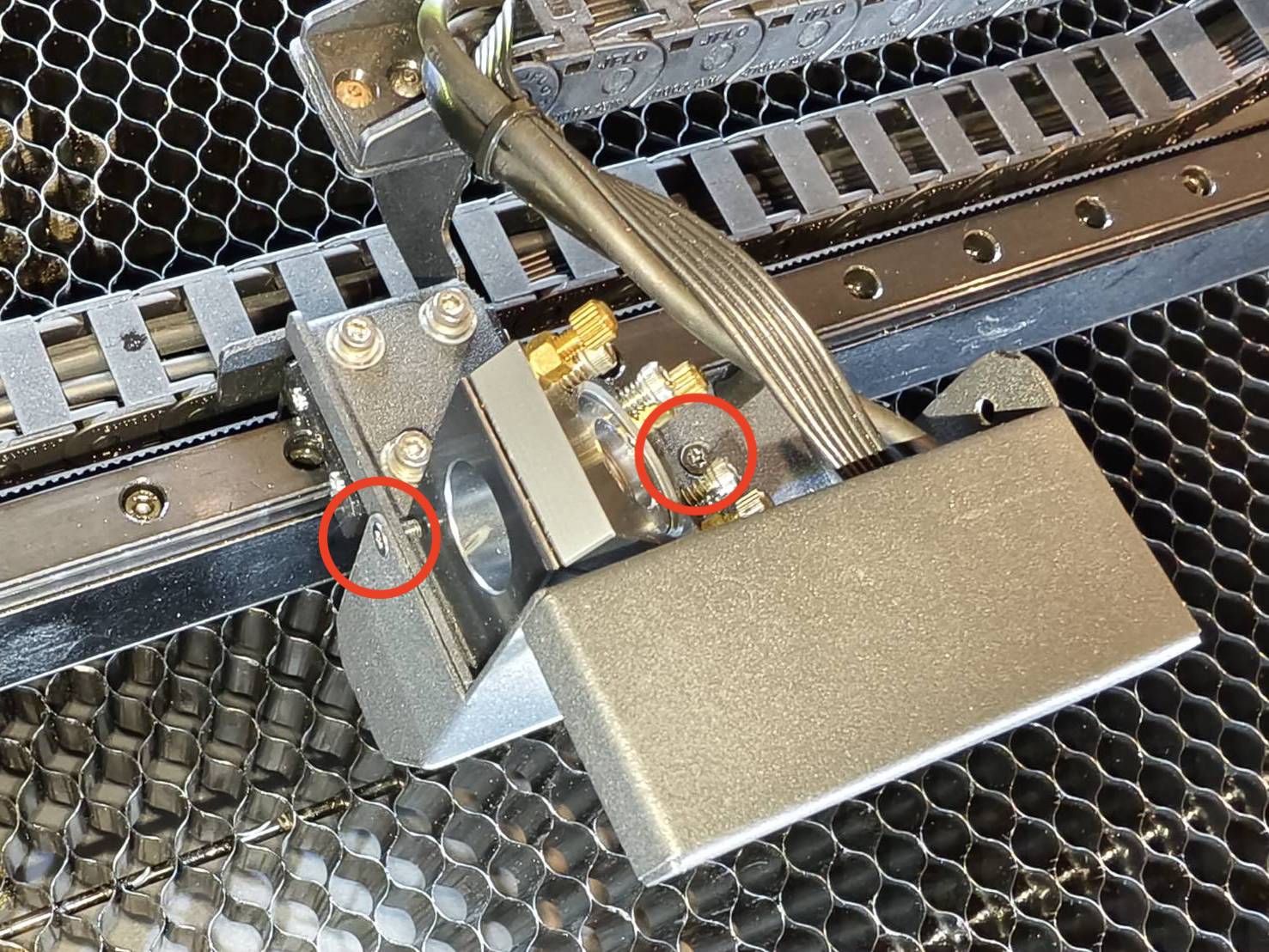

以下のケーブルを差し直してください。その後、マシンの電源を入れた時にプローブが飛び出るか確認してください。

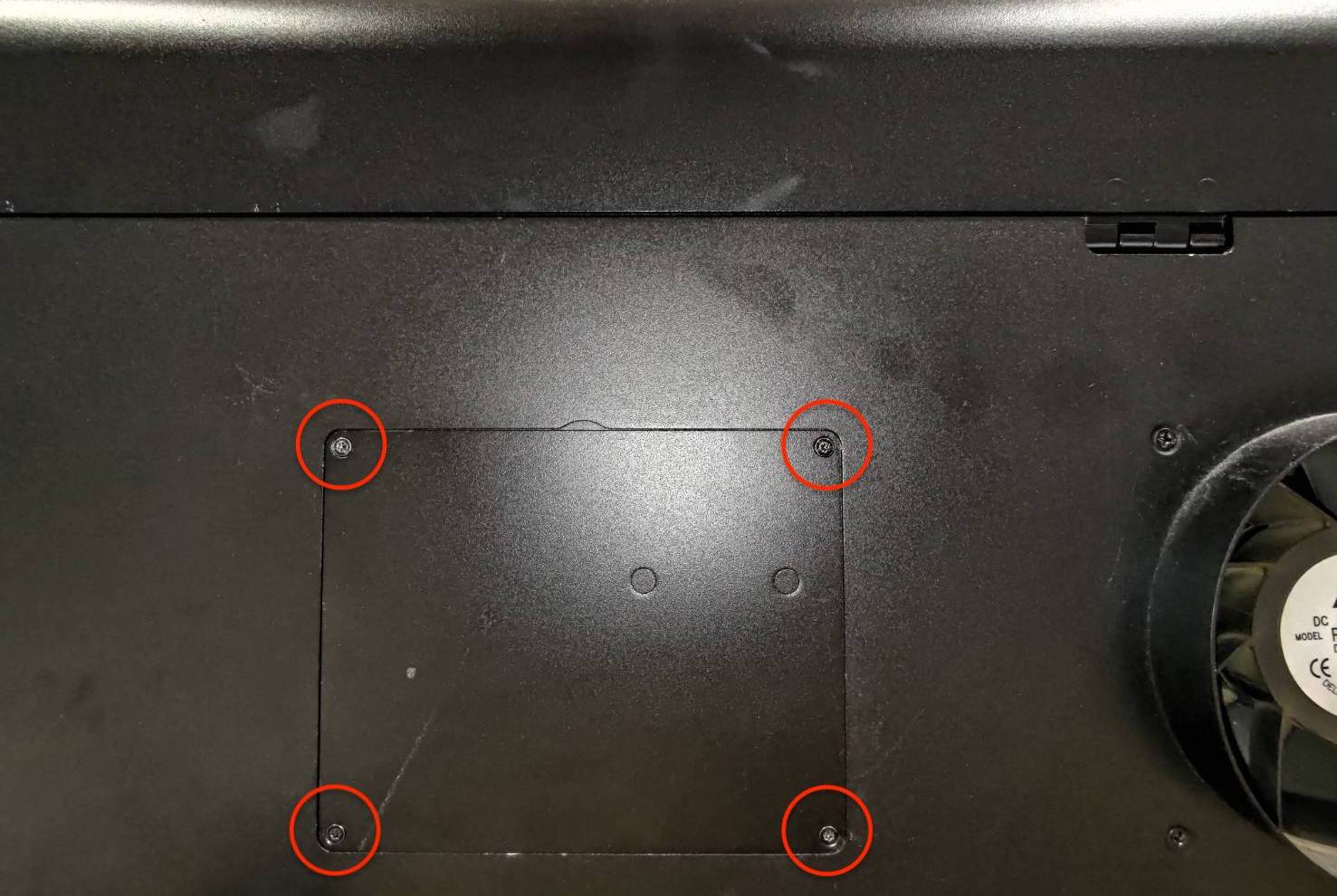

- プロッターボードの6ピンケーブル。 (T8ドライバーでバックカバーを取り外す必要があります。)(参照： 図 を参照してください。)

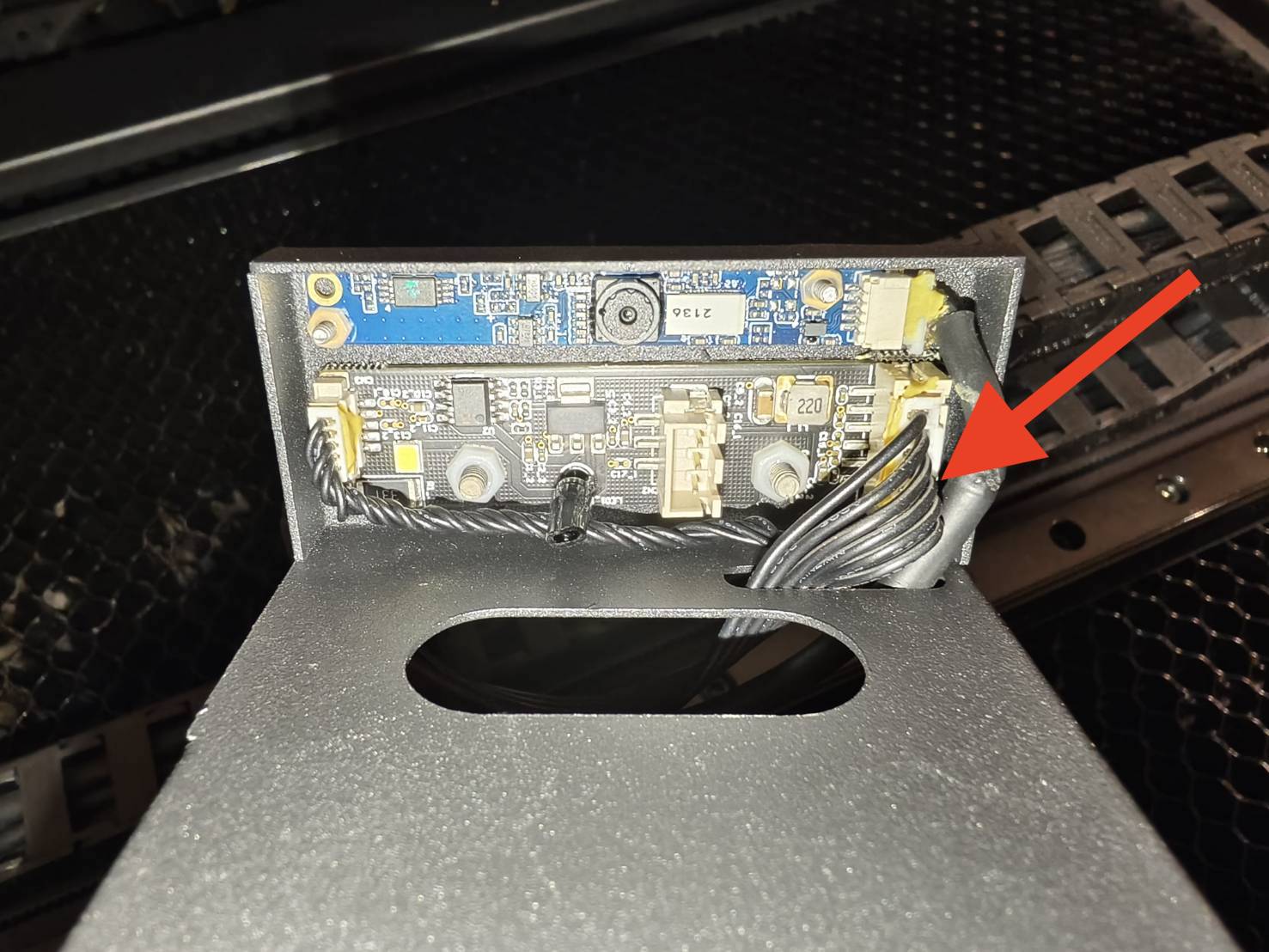

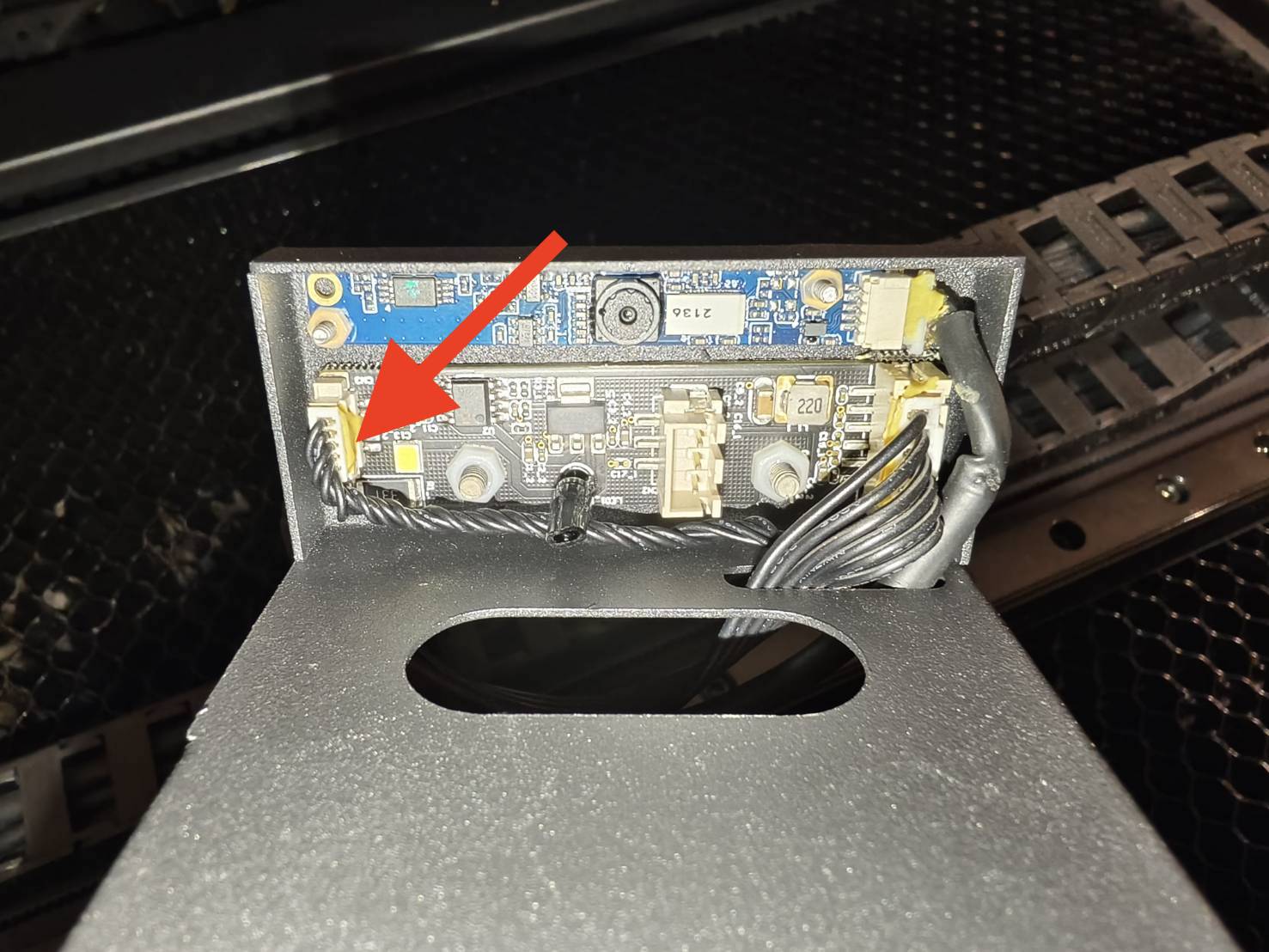

- レーザーヘッドのカメラLEDボードの6ピンケーブル。
(T8ドライバーでレーザーヘッドのシールドを取り外す必要があります。)
テスト結果と次に実行するアクションを決定します。
|
|
ステップC1.3

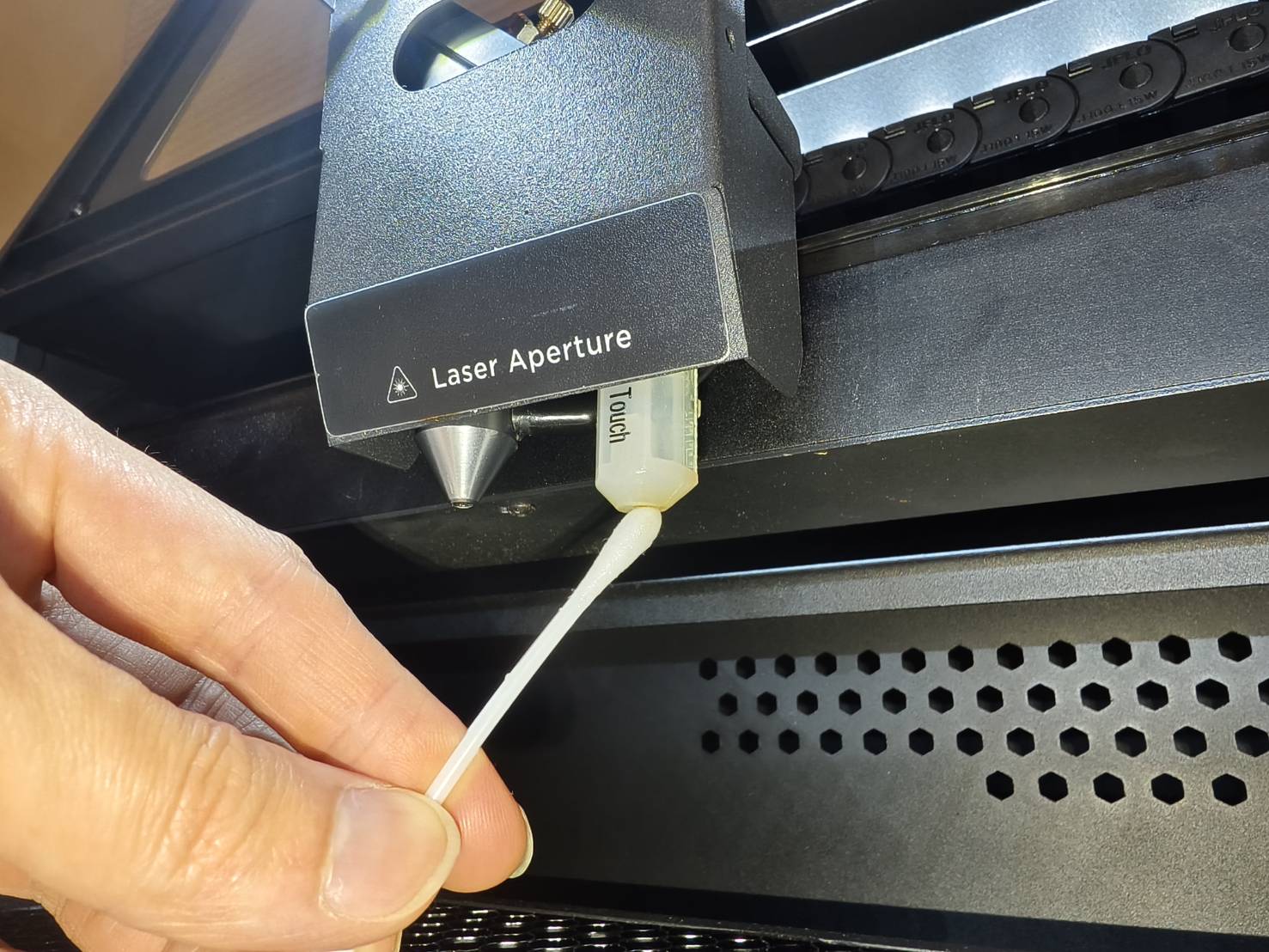

アルコールを含ませた綿棒でオートフォーカスモジュールの先端を清掃してください。
クリーニング後、マシンの電源を切ってから入れ直し、プローブが飛び出すかどうかを確認してください。
テスト結果と次に実行するアクションを決定します。
|
|
ステップ C1.4
以下のケーブルを差し直してください。その後、マシンの電源を入れた時にプローブが飛び出るか確認してください。
- プロッターボードの6ピンケーブル。 (T8ドライバーでバックカバーを取り外す必要があります。)(参照： 図 を参照してください。)
- レーザーヘッドのカメラLEDボードの6ピンケーブル。
(T8ドライバーでレーザーヘッドのシールドを取り外す必要があります。)

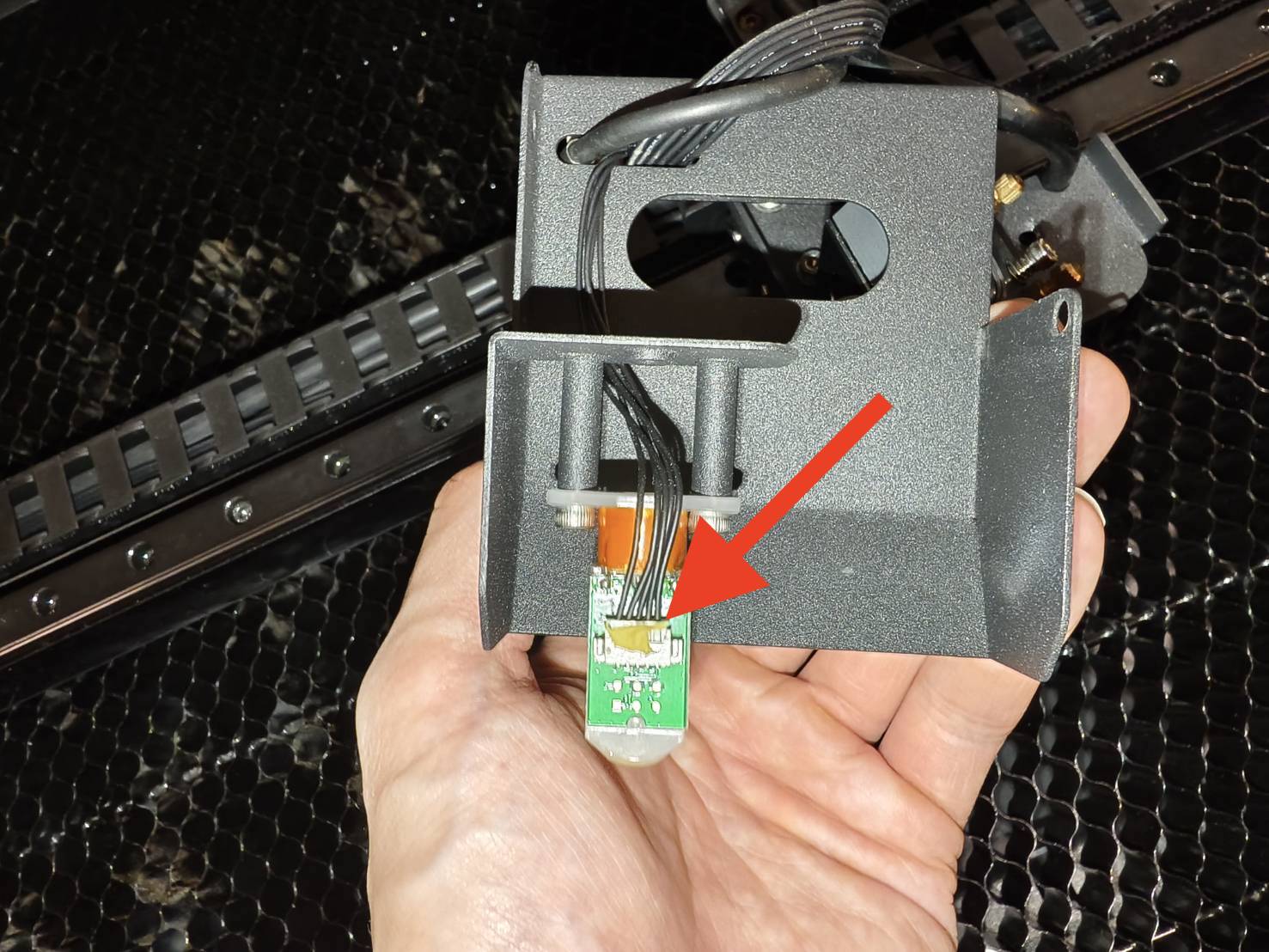

- カメラLEDボードとオートフォーカスモジュールの5ピンケーブル。
テスト結果と次に実行するアクションを決定します。
|
|
ステップ C1.5
SDカードを再フラッシュして、マシンの電源を入れたときにプローブが飛び出すかどうかを確認します。
記事を参照してください。 5-24 HEXA - SDカードの再フラッシュ.
テスト結果と次に実行するアクションを決定します。
|
|
ステップC2

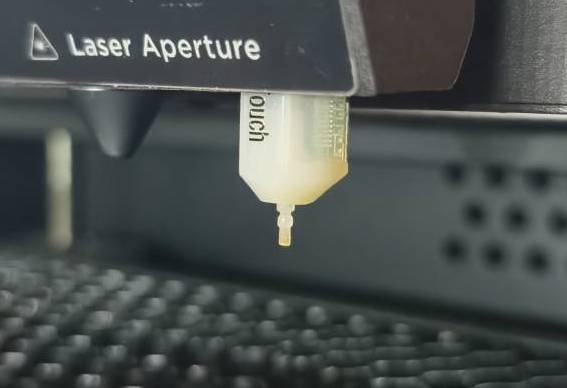

作業エリアに材料を置き、「AF」ボタンを2回押して、オートフォーカスが機能しているかどうか、プローブの形状が正常かどうかを確認します。

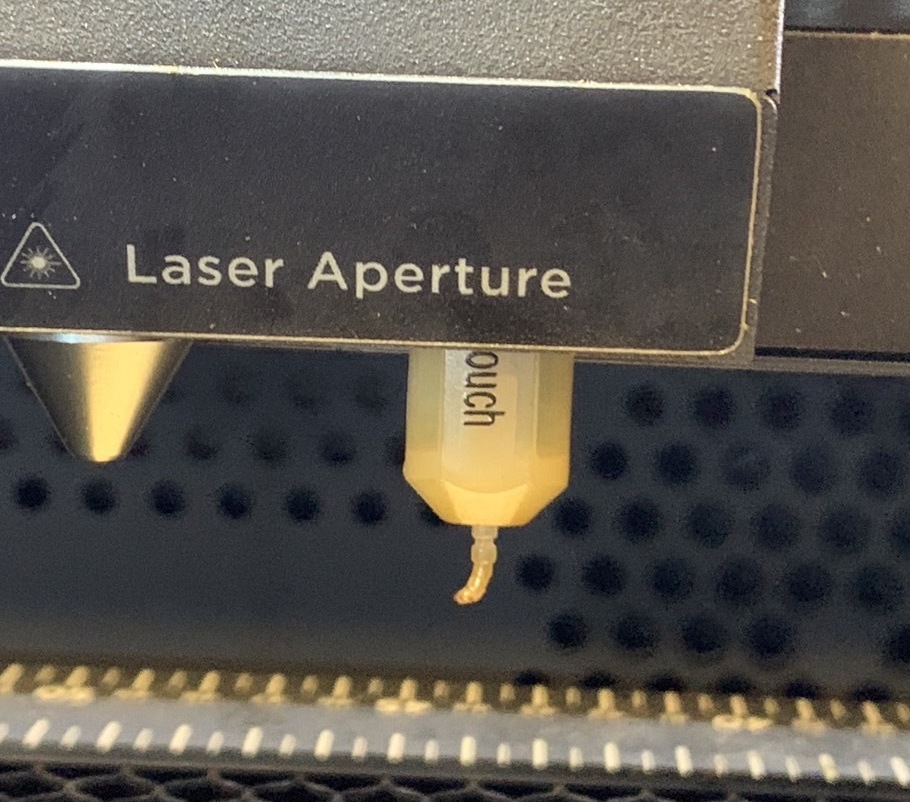

| 形状の確認 - 良い例 |
| 形状の確認 - 悪い例 |
テスト結果と次に実行するアクションを決定します。
|
|
|
|
ステップ C3
以下のケーブルを差し直します。その後、問題が解決するかどうかを確認してください。
- プロッターボードの6ピンケーブル。 (T8ドライバーでバックカバーを取り外す必要があります。)(参照： 図 を参照してください。)
- レーザーヘッドのカメラLEDボードの6ピンケーブル。
(T8ドライバーでレーザーヘッドのシールドを取り外す必要があります。)
- カメラLEDボードとオートフォーカスモジュールの5ピンケーブル。
テスト結果と次に実行するアクションを決定します。
|
|
カスタマーサポートにお問い合わせください
- 以下のリンクの指示に従って、最寄りの販売店またはFLUXサポートに問題を適切に報告してください。 [カスタマーサービスに連絡する]
*本記事で収集された、機械の問題を示す写真や動画などの情報は、販売店またはFLUXサポートと共有する必要があります。
