#913 エアフロー異常検出

FLUX Support Team
  • 更新



考えられる原因:

  1. システムの障害 (ファームウェアの再更新、工場出荷時の状態にリセット、またはSDカードの再フラッシュを行ってください。)
  2. エアホースが曲がっているか、損傷しています。
  3. センサー上の3方向透明チューブ (T字ジョイント) が曲がっているか、損傷しています。
  4. メインボード/MB/マザーボードが故障しています。
  5. エアポンプの出力が弱すぎます。
  6. エアポンプの出力が強すぎます。 (可能性は低い)



ステップ 1

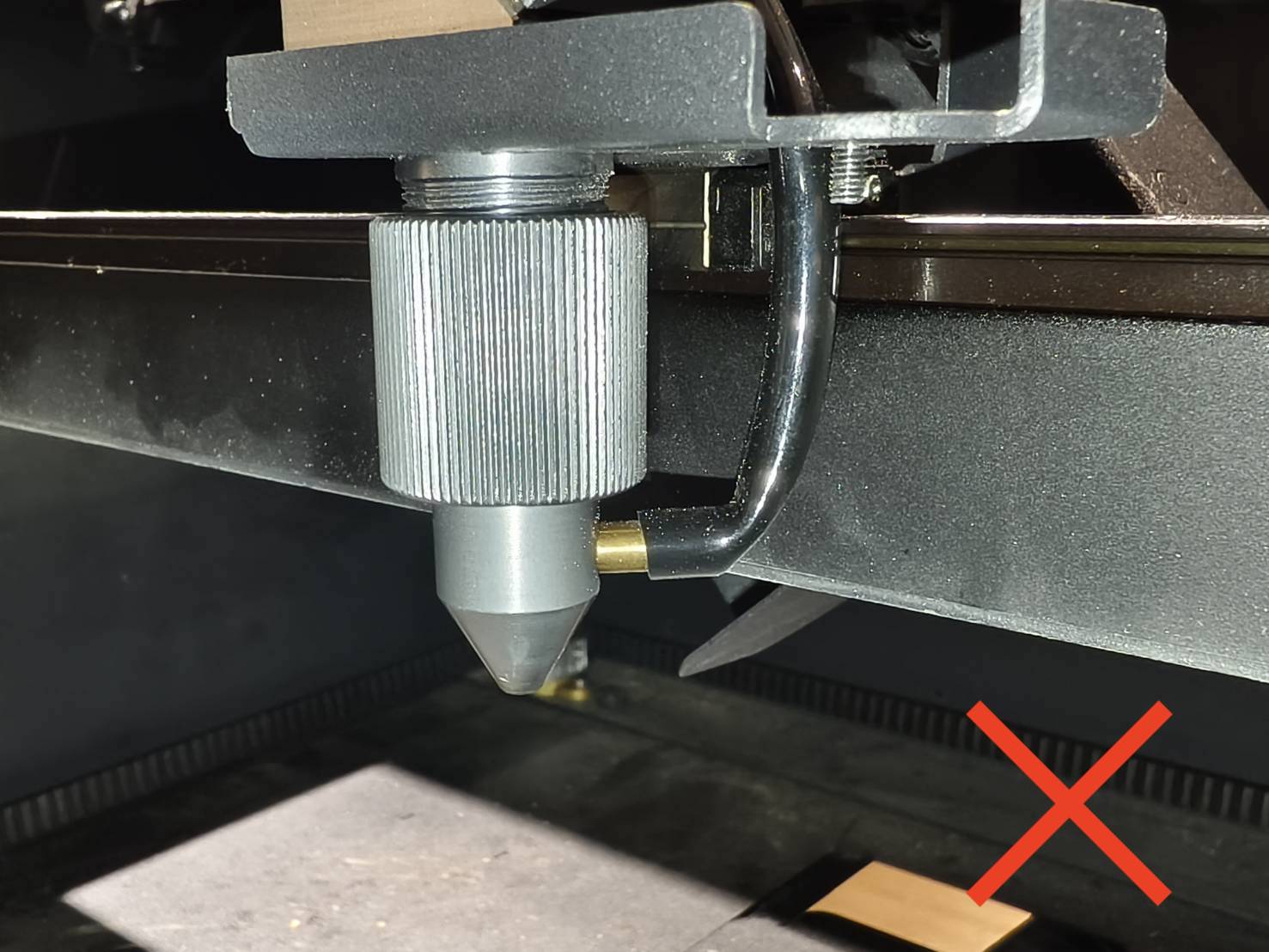

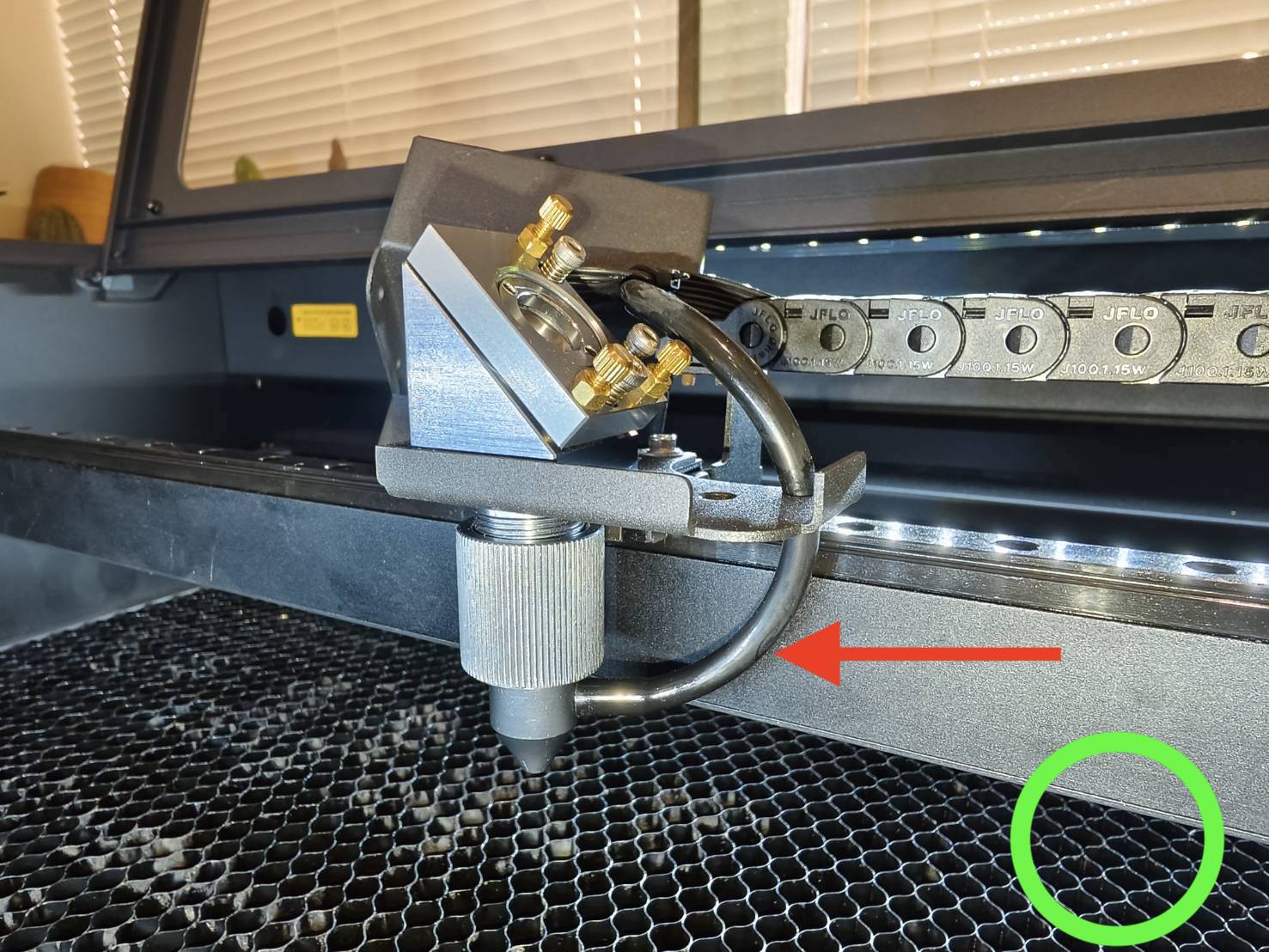

レーザーノズルから空気が吹き出ているかどうかをテストします。

  • パネルでメンテナンスモードに入り、エアポンプを有効にします。
  • 手や紙片を使って、レーザーノズルから空気が吹き出ているかどうかをテストします。



テスト結果と次に取るべき行動を決定します。



ステップ 1.1

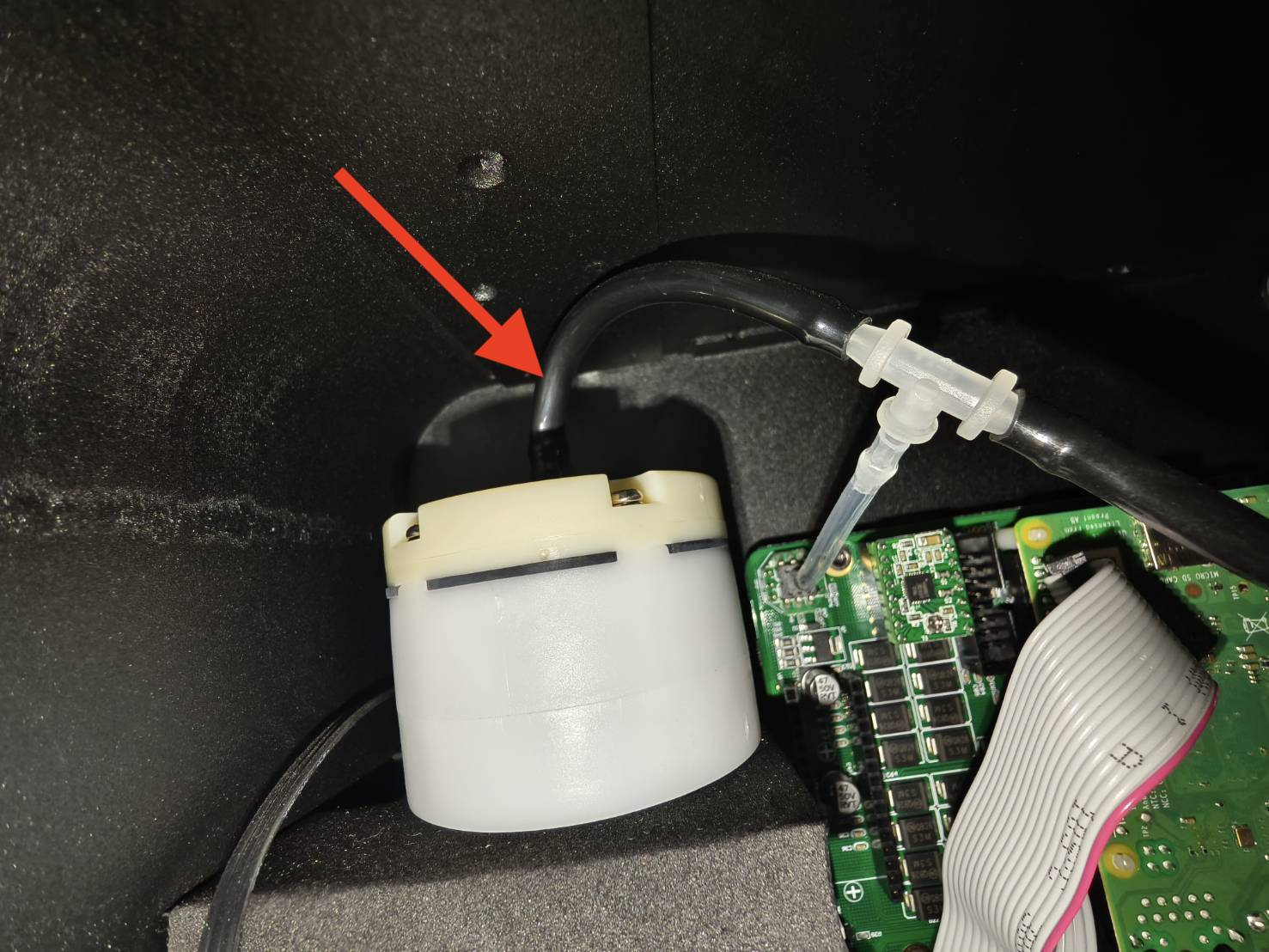

サイドカバーを取り外し、エアポンプの上部に接続されている2本のエアポンプワイヤーピンとエアホースを確認するか、再接続します。

  • これらのT8ネジを外してサイドカバーを取り外し、2つのUSB延長ケーブルを抜きます。 (お使いのPCBボードが写真と異なる場合は、 図 を参照してください。)

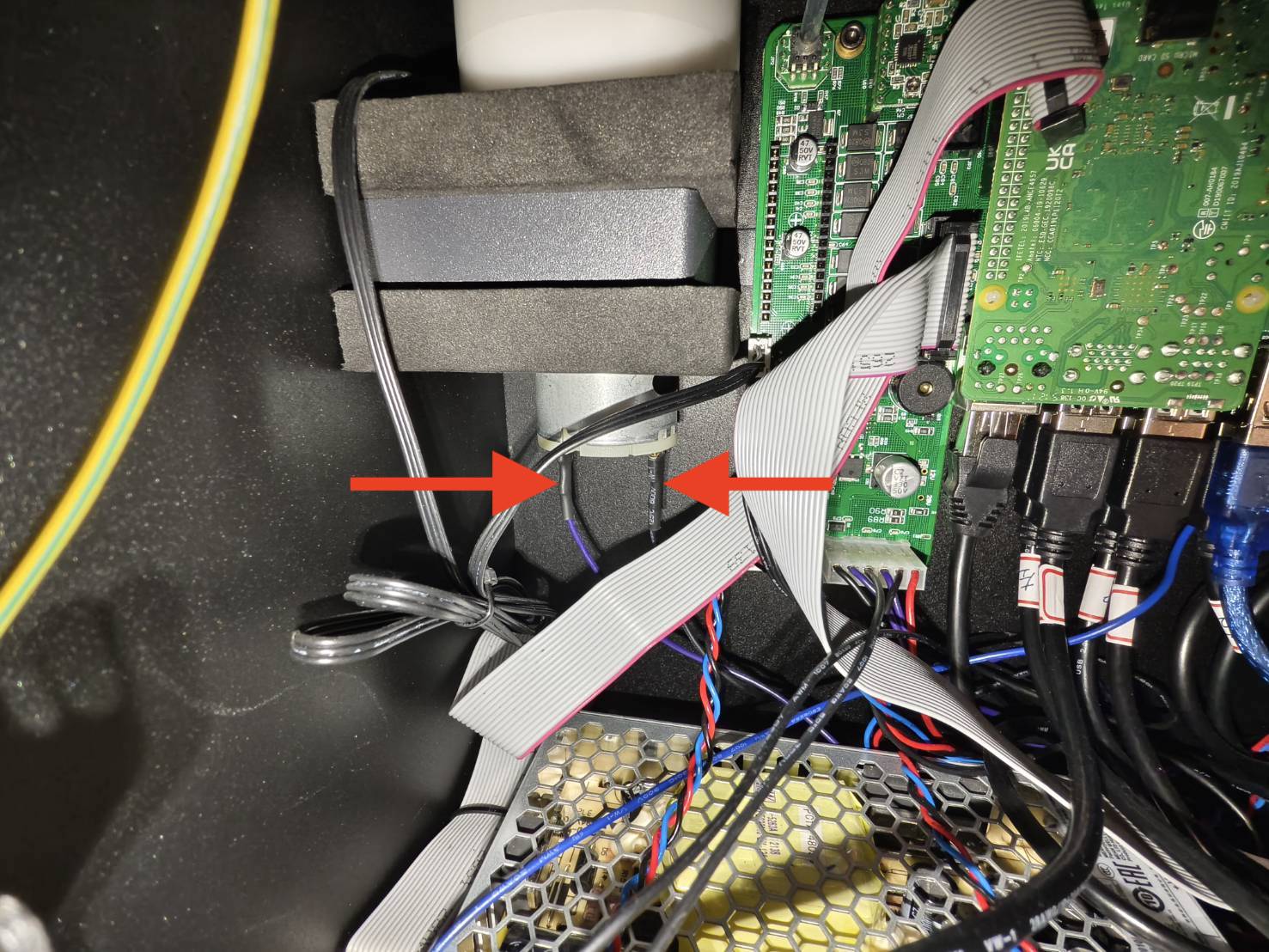

  • 2本のエアポンプワイヤーピンを確認するか、再接続します。



  • エアポンプのエアホースを確認します。

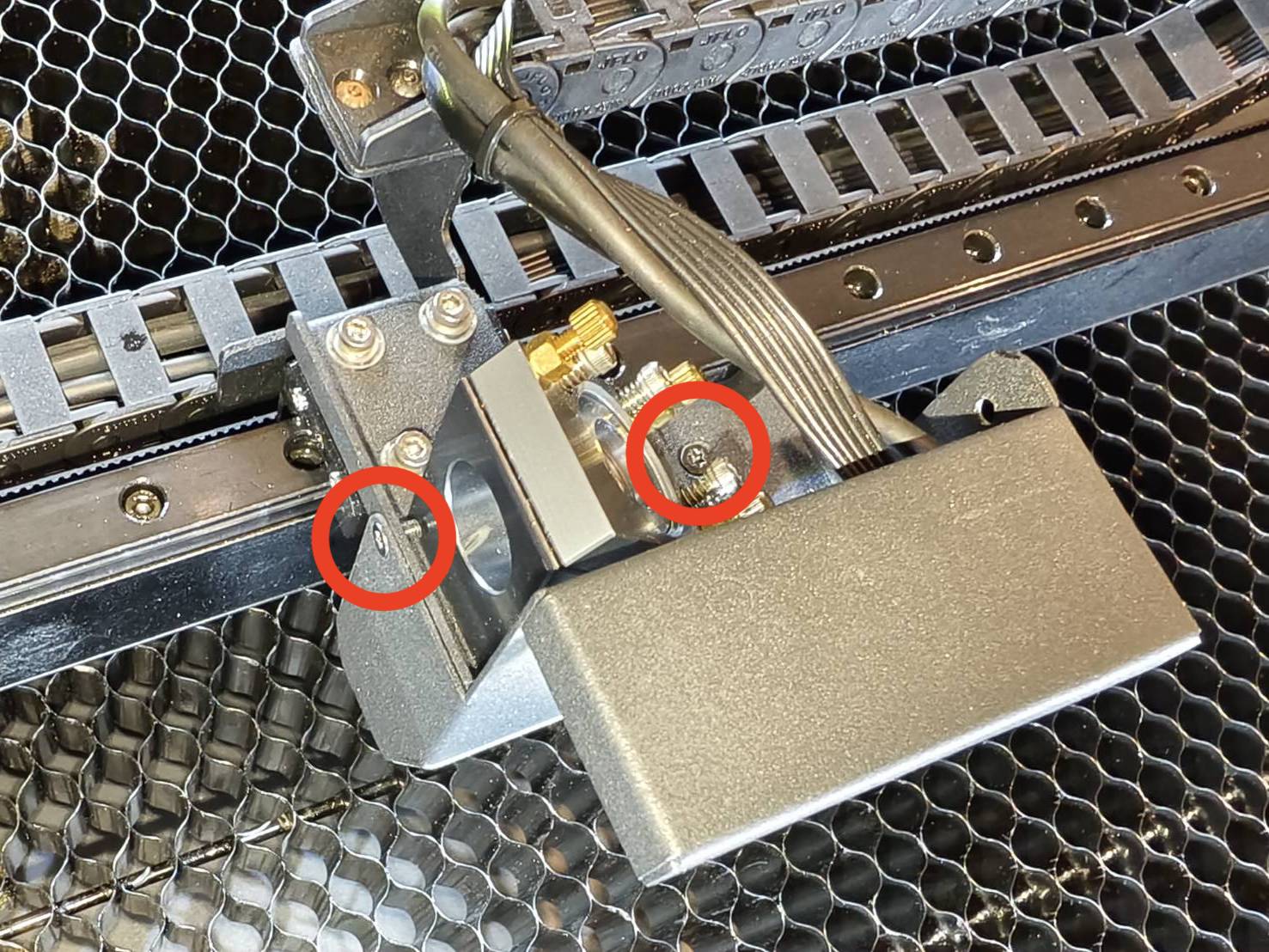

  • レーザーノズルのエアホースを確認します。 (シールドを取り外す必要があります。)




  • マシンの電源を入れ、エアポンプを有効にして、レーザーノズルから空気が吹き出ているかどうかをテストします。


テスト結果と次に取るべき行動を決定します。



ステップ1.2

マシンを工場出荷時の状態にリセットし、レーザーノズルから空気が吹き出ているかどうかを確認します。

5-30 工場出荷時の状態にリセット



テスト結果と次に取るべき行動を決定します。



ステップ1.3

SDカードを再フラッシュし、レーザーノズルから空気が吹き出ているかどうかを確認します。

5-24 HEXA - SDカードの再フラッシュ



テスト結果と次に取るべき行動を決定します。

  • いいえ、空気が吹き出ていません >> カスタマーサポートに連絡する
    • 考えられる原因:
      1. エアポンプに不具合があり、交換が必要です
      2. メインボードに不具合があり、交換が必要です



ステップ1.4

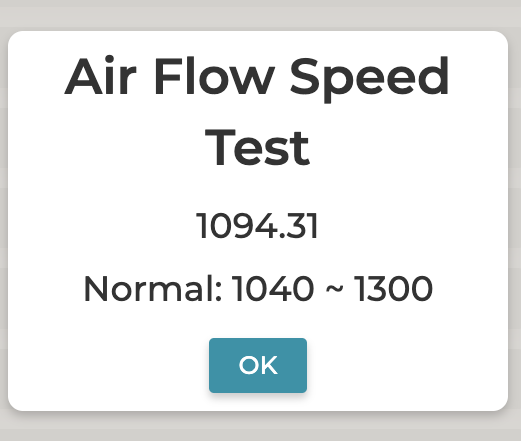

パネル上のエアフロー値を有効にし、レーザーヘッドを作業エリア内で移動させ、レーザーヘッドの移動中に値が変化するかどうかを確認します。



テスト結果と次に取るべき行動を決定します。

  • 値が正常値と最大値の間で変化する >> ステップ4



ステップ1.5

タスクを実行し、エラーが表示されるかどうかを確認します。

Screenshot 2024-05-31 at 3.16.46 PM.png



テスト結果と次に取るべき行動を決定します。

  • いいえ、エラーは表示されません >> 問題は解決しました
    • 考えられる原因:
      1. システムに障害が発生しました



ステップ 2

パネル上のエアフロー値を有効にし、レーザーヘッドを作業エリア内で移動させ、レーザーヘッドの移動中に値が変化するかどうかを確認します。



テスト結果と次に取るべき行動を決定します。

  • 値が正常値と最大値の間で変化する >> ステップ4



ステップ2.1

タスクを実行し、エラーが表示されるかどうかを確認します。

Screenshot 2024-05-31 at 3.16.46 PM.png



テスト結果と次に取るべき行動を決定します。

  • いいえ、エラーは表示されません >> マシンに問題はありません



ステップ2.2

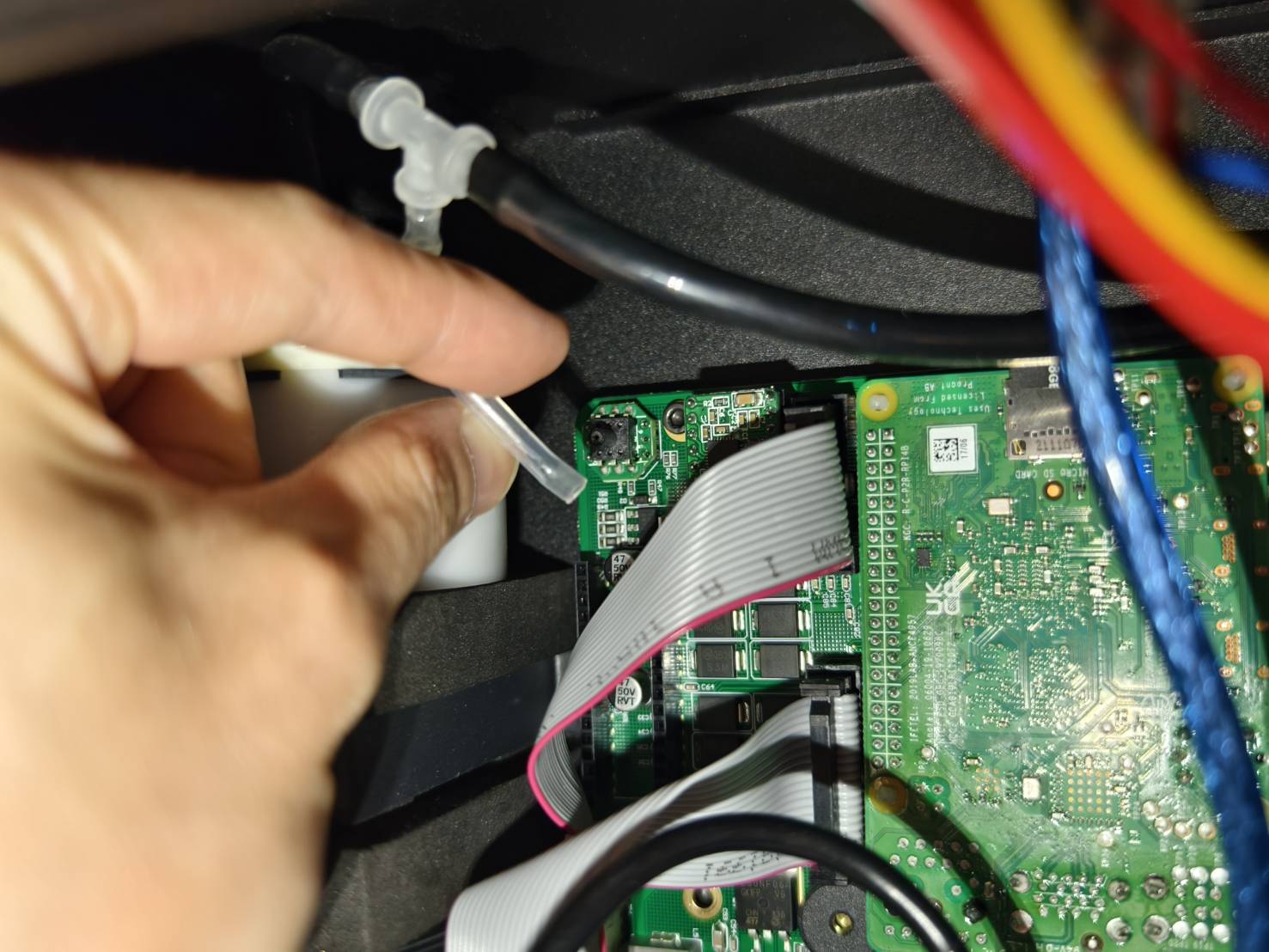

3方向透明チューブ（Tジョイント）を再接続します。タスクを実行して、エラーがポップアップするかどうかを確認します。

  • これらのT8ネジを外してサイドカバーを取り外し、2つのUSB延長ケーブルを抜きます。 (お使いのPCBボードが写真と異なる場合は、 図 を参照してください。)



  • 3方向透明チューブ（Tジョイント）を再接続します。



  • タスクを実行し、エラーが表示されるかどうかを確認します。

    Screenshot 2024-05-31 at 3.16.46 PM.png



テスト結果と次に取るべき行動を決定します。

  • いいえ、エラーは表示されません >> 問題は解決しました
    • 考えられる原因:
      1. 3方向透明チューブ（Tジョイント）の接続が悪かった



ステップ2.3

SDカードを再フラッシュし、タスクを実行して、エラーがポップアップするかどうかを確認します。

5-24 HEXA - SDカードの再フラッシュ



テスト結果と次に取るべき行動を決定します。

  • いいえ、エラーは表示されません >> 問題は解決しました
    • 考えられる原因:
      1. システムに障害が発生しました



ステップ3

3方向透明チューブ（Tジョイント）を再接続し、エアフロー値を確認します。

  • これらのT8ネジを外してサイドカバーを取り外し、2つのUSB延長ケーブルを抜きます。 (お使いのPCBボードが写真と異なる場合は、 図 を参照してください。)



  • 3方向透明チューブ（Tジョイント）を再接続します。



  • レーザーヘッドを動かしてエアフロー値を確認します。



テスト結果と次に取るべき行動を決定します。

  • 値が正常値と最大値の間で変化する >> ステップ4



ステップ3.1

エアホースと3方向透明チューブに漏れや損傷がないか確認します。

  • レーザーノズルのエアホースを確認します。 (シールドを取り外す必要があります。)


  • エアポンプのエアホースを確認します。



  • 3方向透明チューブを確認します。



  • エアホースの他の経路を確認します。

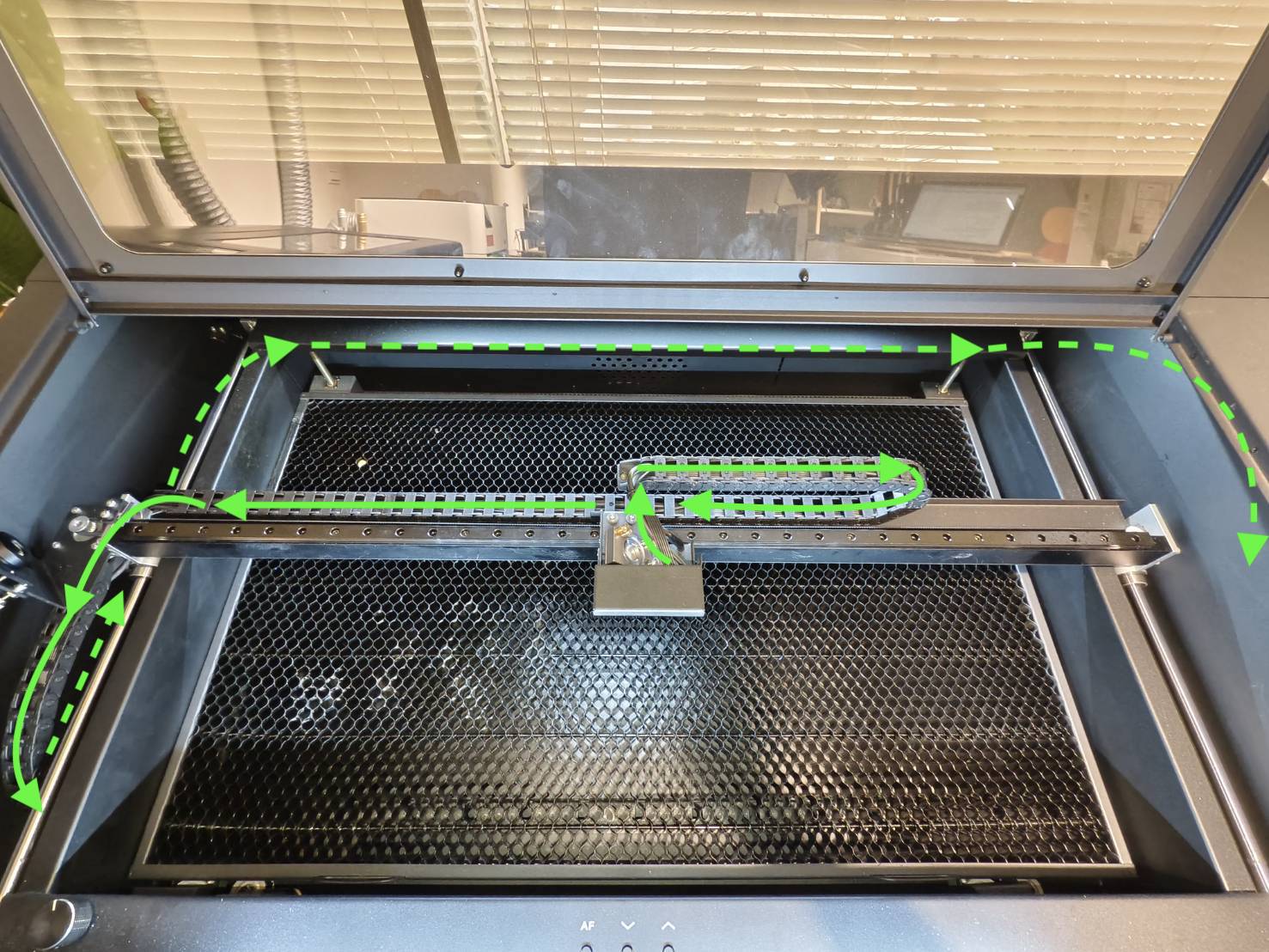

    エアホースの配置概要

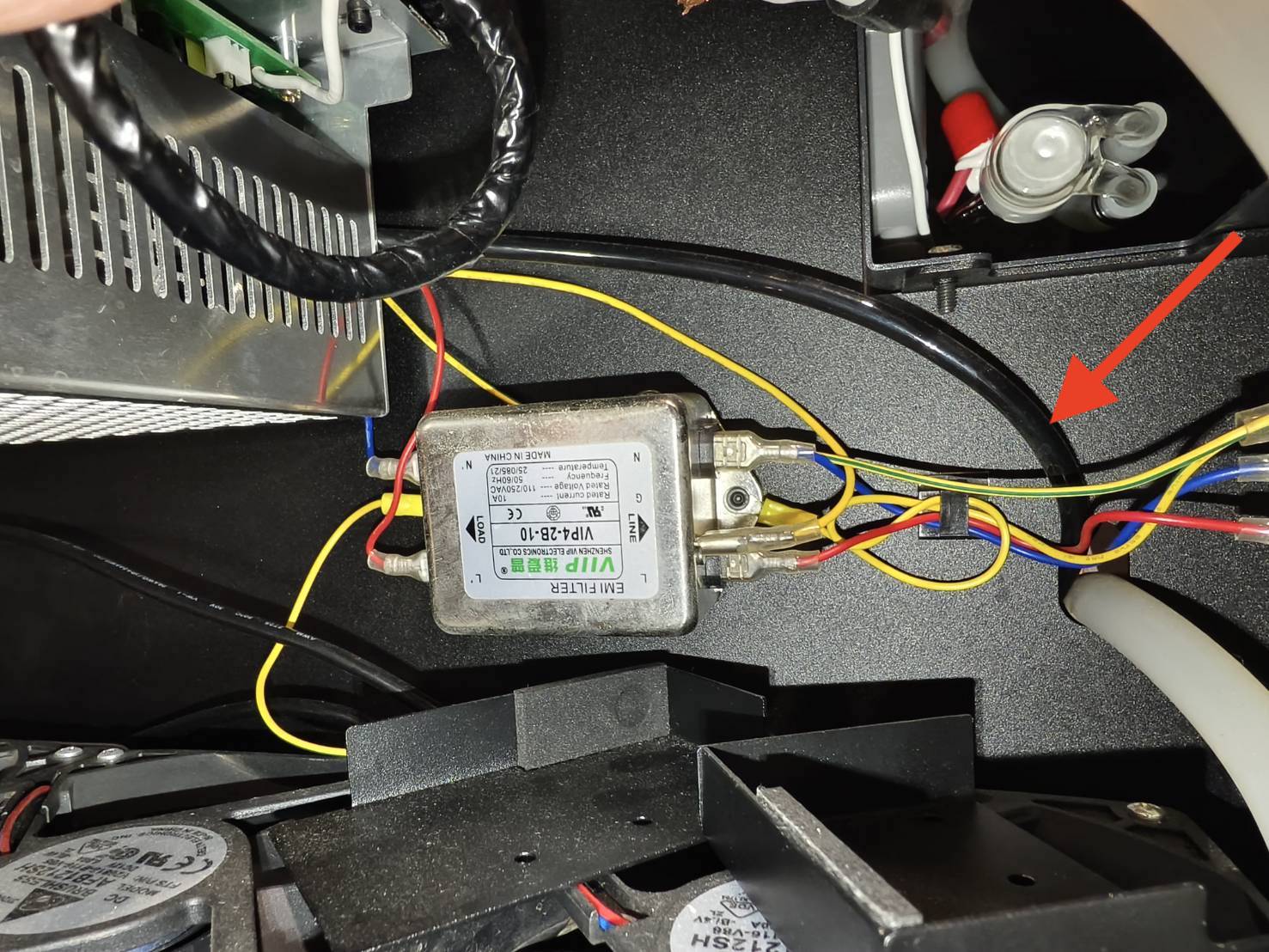

    マシンの背面でエアホースの一部を確認できます

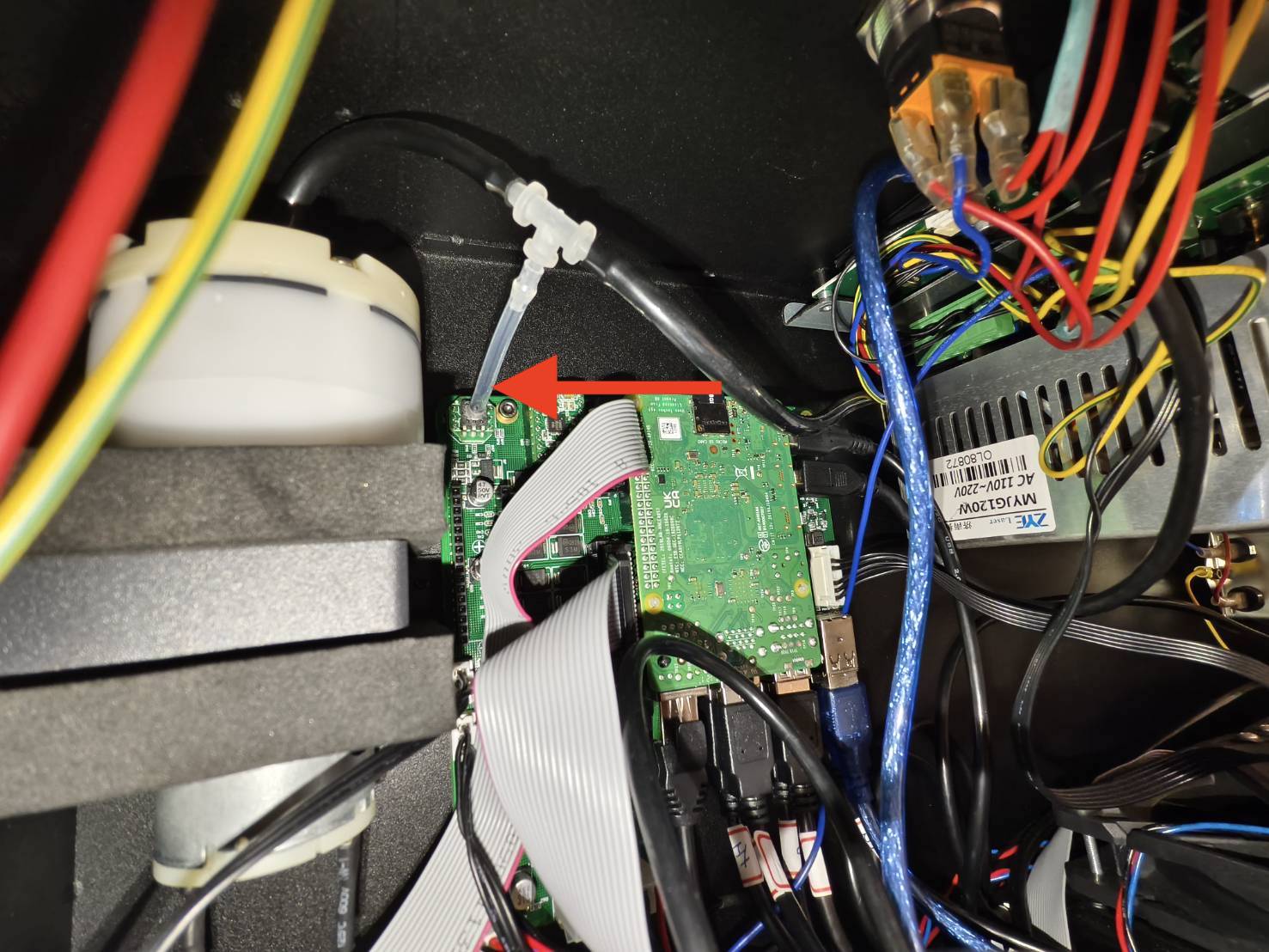

    エアポンプ側では、エアホースの一部を確認できます



テスト結果と次に取るべき行動を決定します。

  • エアホースと3方向透明チューブは良好です >> ステップ3.2
  • エアホースまたは3方向透明チューブが不良です >> カスタマーサポートに連絡する
    • 考えられる原因:
      1. エアホースに不具合があり、交換が必要です
      2. 3方向透明チューブに不具合があり、交換が必要です



ステップ3.2

SDカードを再フラッシュし、エアフロー値が正常になるかどうかを確認します。

5-24 HEXA - SDカードの再フラッシュ



テスト結果と次に取るべき行動を決定します。

  • 値は常に最小値より小さくなります >> カスタマーサポートに連絡する
    • 考えられる原因:
      1. エアポンプに不具合があり、交換が必要です
      2. メインボードに不具合があり、交換が必要です
      3. 3方向透明チューブに不具合があり、交換が必要です
  • 値が正常値と最大値の間で変化する >> ステップ4



ステップ3.3

タスクを実行し、エラーが表示されるかどうかを確認します。

Screenshot 2024-05-31 at 3.16.46 PM.png



テスト結果と次に取るべき行動を決定します。

  • いいえ、エラーは表示されません >> 問題は解決しました
    • 考えられる原因:
      1. システムエラー
      2. 3方向透明チューブ（Tジョイント）の接続が悪かった



ステップ4

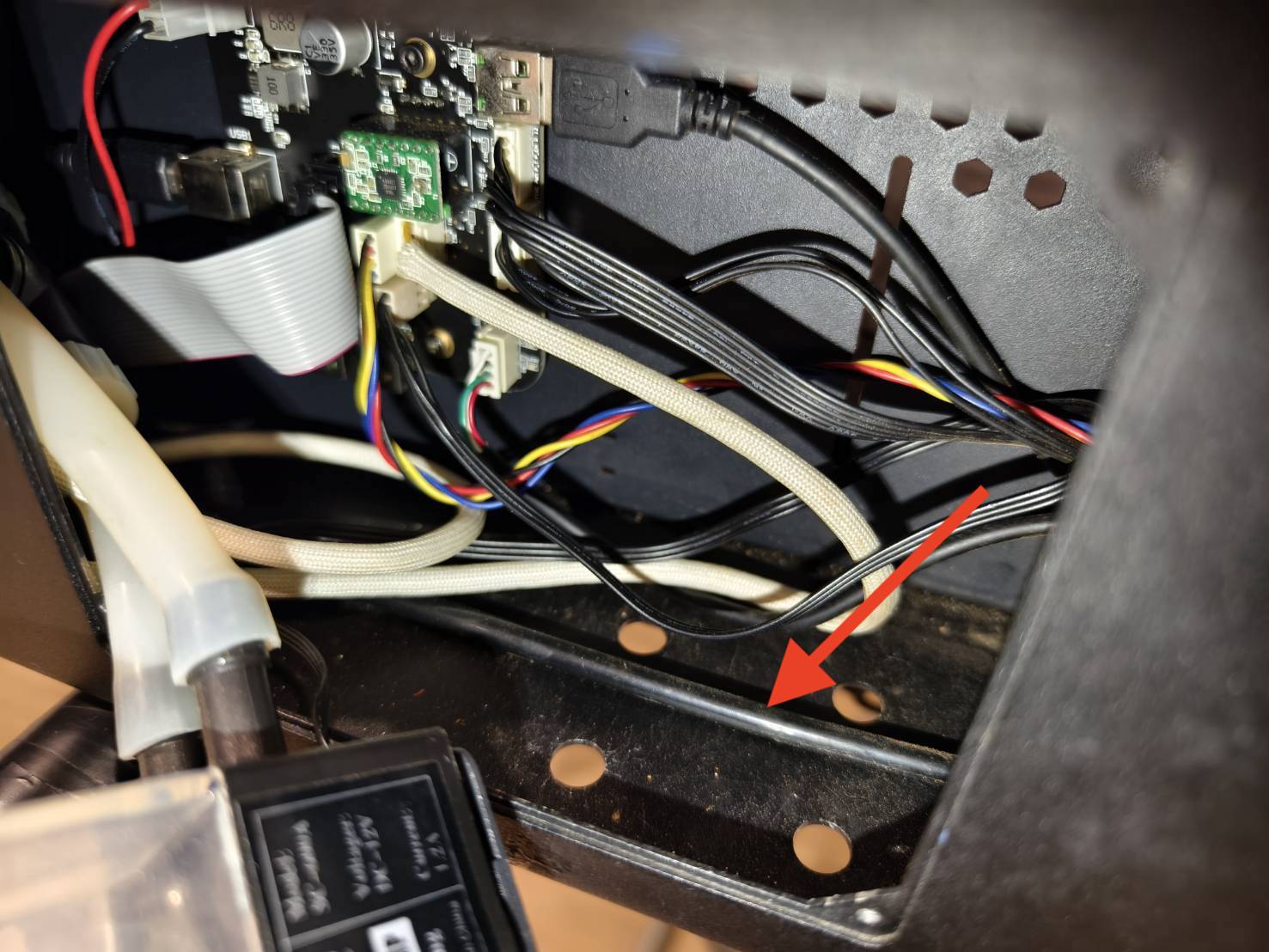

サイドカバーを開け、黒いエアホースが途中で折れ曲がっていないか確認してください。

  • これらのT8ネジを外してサイドカバーを取り外し、2つのUSB延長ケーブルを抜きます。 (お使いのPCBボードが写真と異なる場合は、 図 を参照してください。)



  • エアホースが途中で折れ曲がっていないか確認してください。



テスト結果と次に取るべき行動を決定します。



ステップ 4.1

エアホースの折れ曲がった部分をまっすぐにし、エアフロー値をテストしてください。
切断しないでください。ここでの目的は、ホースをまっすぐにするために力を加えることだけです。



テスト結果と次に取るべき行動を決定します。

  • 値は常に最小値より小さくなります >> ステップ3



ステップ 4.2

タスクを実行し、エラーが表示されるかどうかを確認します。

Screenshot 2024-05-31 at 3.16.46 PM.png



テスト結果と次に取るべき行動を決定します。

  • いいえ、エラーは表示されません >> 問題は解決しました
    • 考えられる原因:
      1. エアホースは折れ曲がっていましたが、まっすぐにして修正することができました



ステップ 4.3

SDカードを再フラッシュし、タスクを実行して、エラーがポップアップするかどうかを確認します。

5-24 HEXA - SDカードの再フラッシュ



テスト結果と次に取るべき行動を決定します。

  • いいえ、エラーは表示されません >> 問題は解決しました
    • 考えられる原因:
      1. システムに障害が発生しました



ステップ 5

SDカードを再フラッシュし、エアフロー値を確認してください。

5-24 HEXA - SDカードの再フラッシュ



テスト結果と次に取るべき行動を決定します。

  • 値は常に最小値より小さくなります >> ステップ3



ステップ 5.1

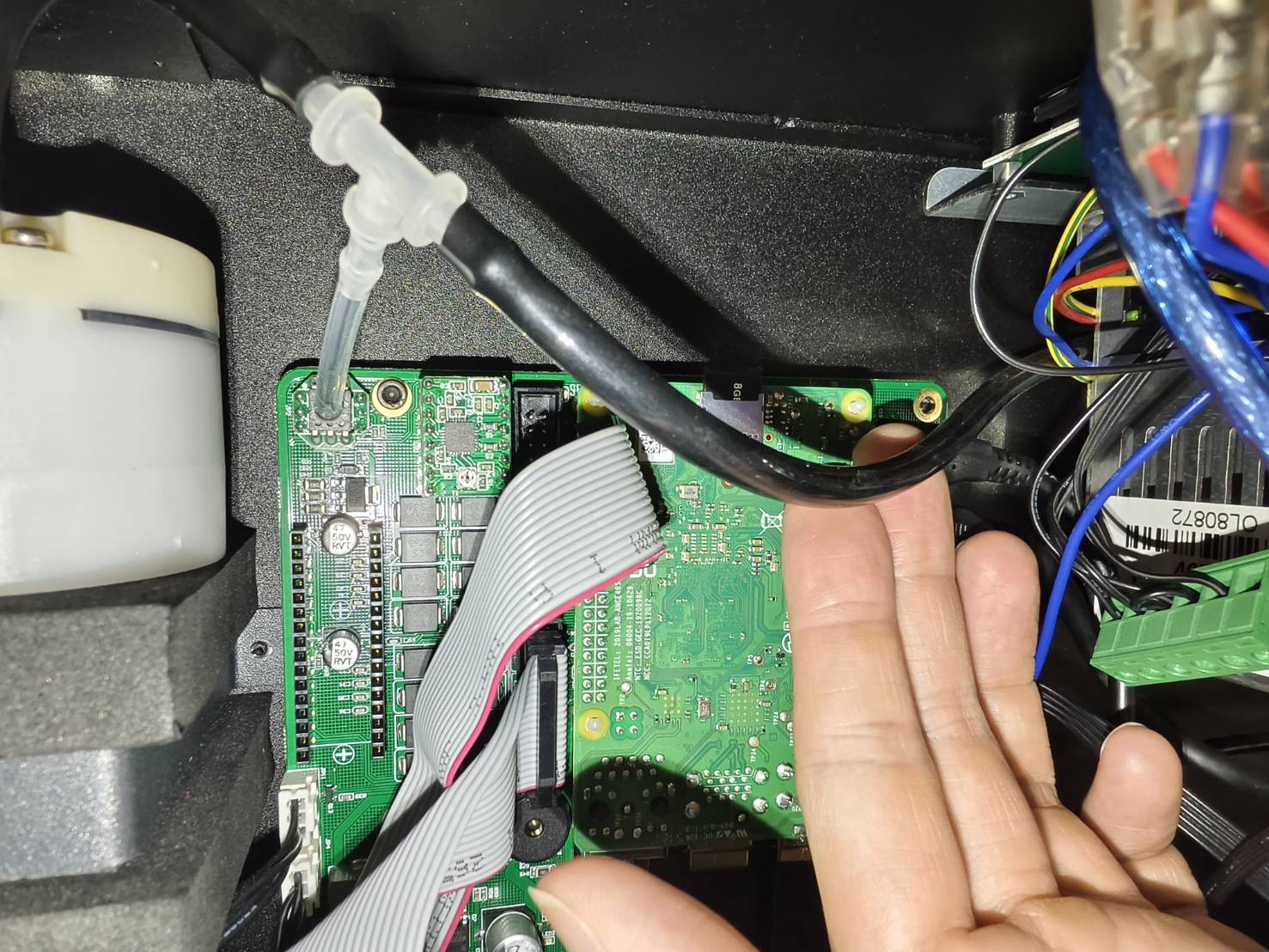

メインボードから3方向の透明チューブを外し、値が下がるかどうか確認してください。



テスト結果と次に取るべき行動を決定します。

  • 値が下がり、正常範囲を下回ったままです >> カスタマーサポートに連絡する
    • エアポンプに不具合があり、交換が必要です
    • エアホースが途中で折れ曲がっており、見えない場所にあります
    • メインボードが故障しており、交換が必要です（可能性は低い）
    • 3方向の透明チューブが故障しており、交換が必要です（可能性は低い）
  1.



カスタマーサポートに連絡する

*本記事で収集された、マシンの問題を示す写真や動画などの情報は、販売店またはFLUXサポートと共有する必要があります。
