4-13 光学経路の高度な調整

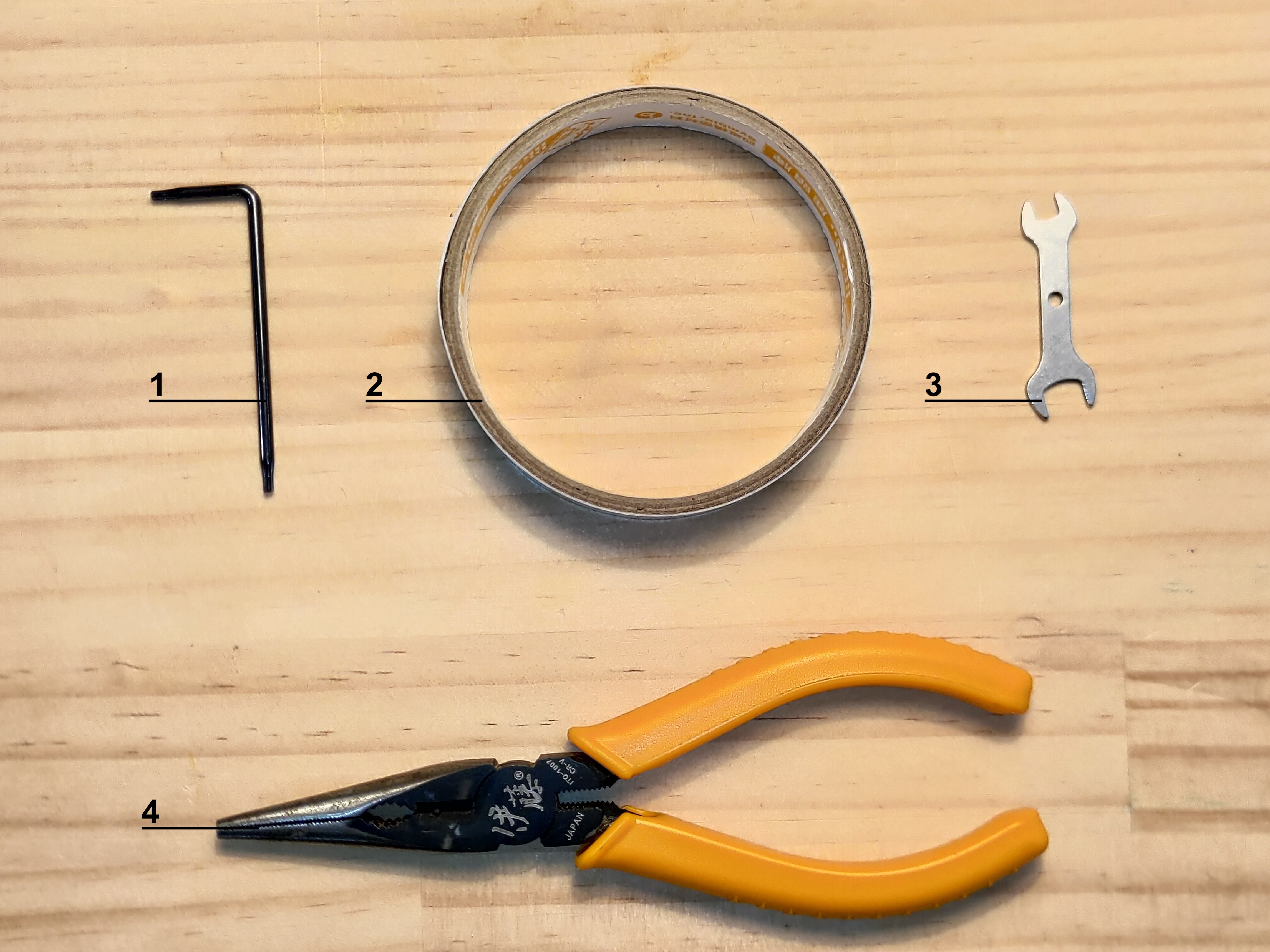

1｜トルクスドライバー
2｜両面テープ
3｜両口スパナ
4｜ペンチ

ステップ2 - レーザーヘッドのカバーを取り外す

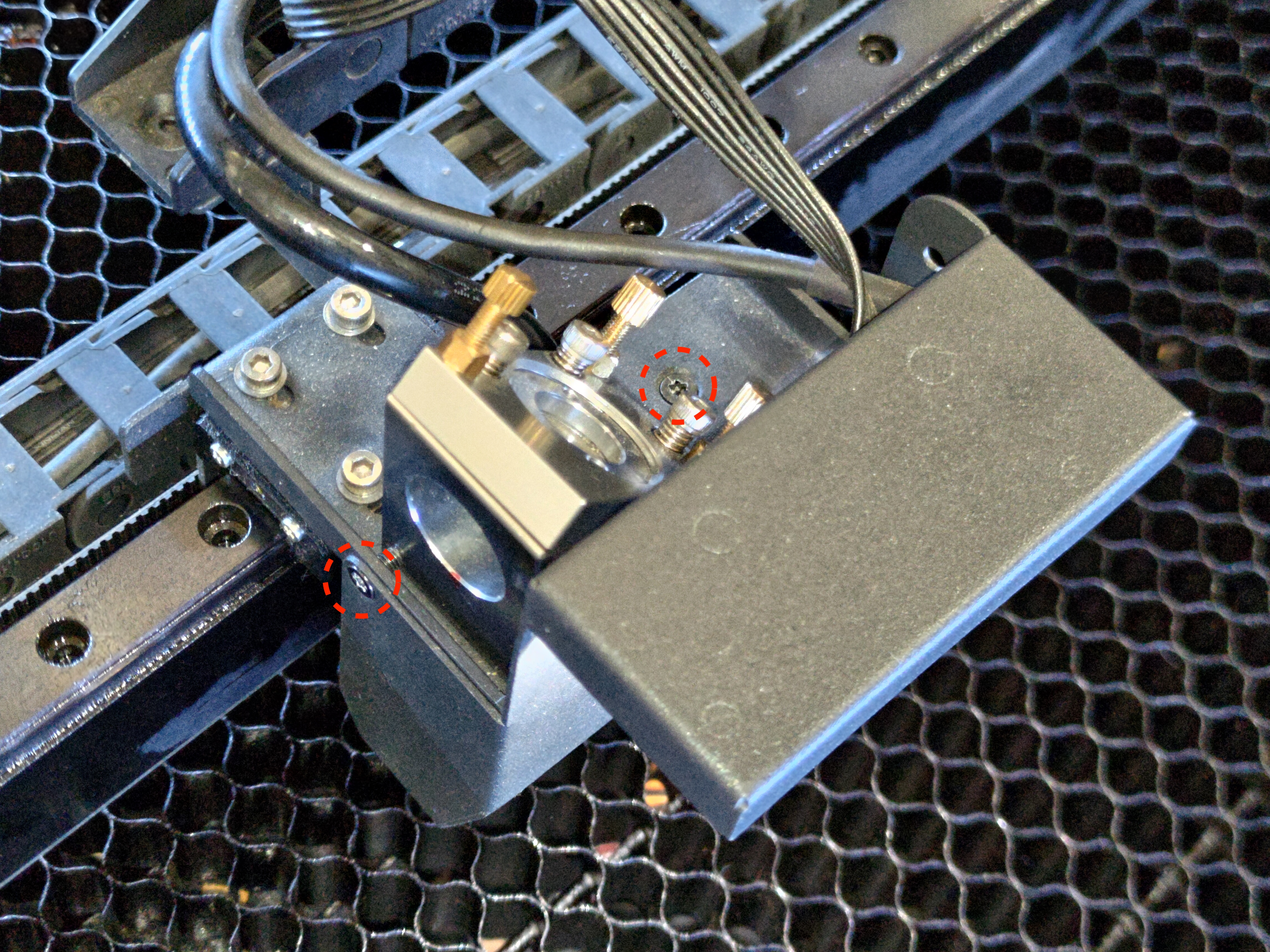

ベッドを最下部まで下げ、トルクスドライバーを使用してレーザーヘッドアセンブリの2本のネジを外します。

ステップ3 - ノズルと集光レンズを取り外す

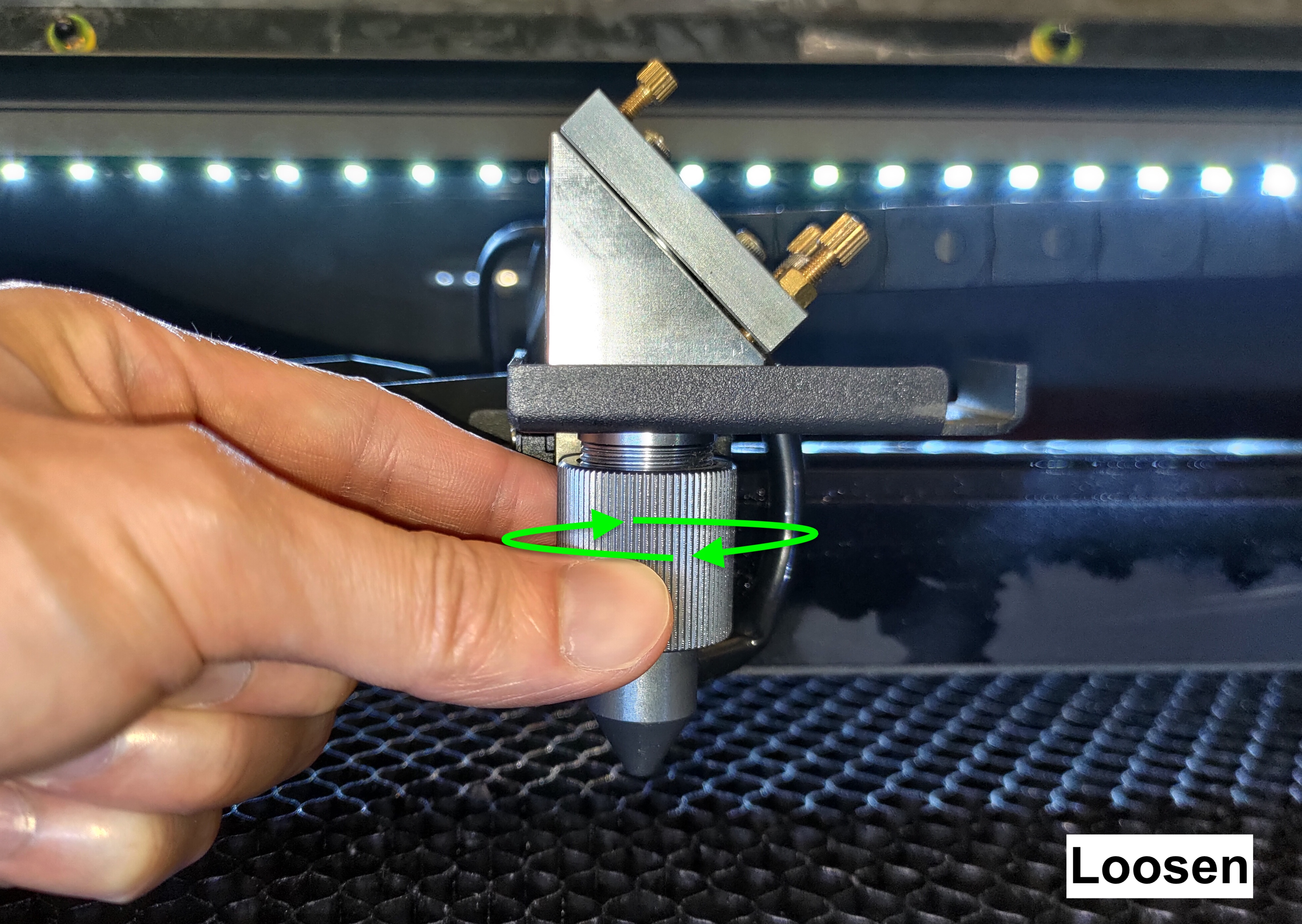

リングを緩めるには時計回りに回す必要があります。 時計回り に回す必要があります。

リングを緩めた後、ノズルをレーザーヘッドアセンブリから取り外すことができます。

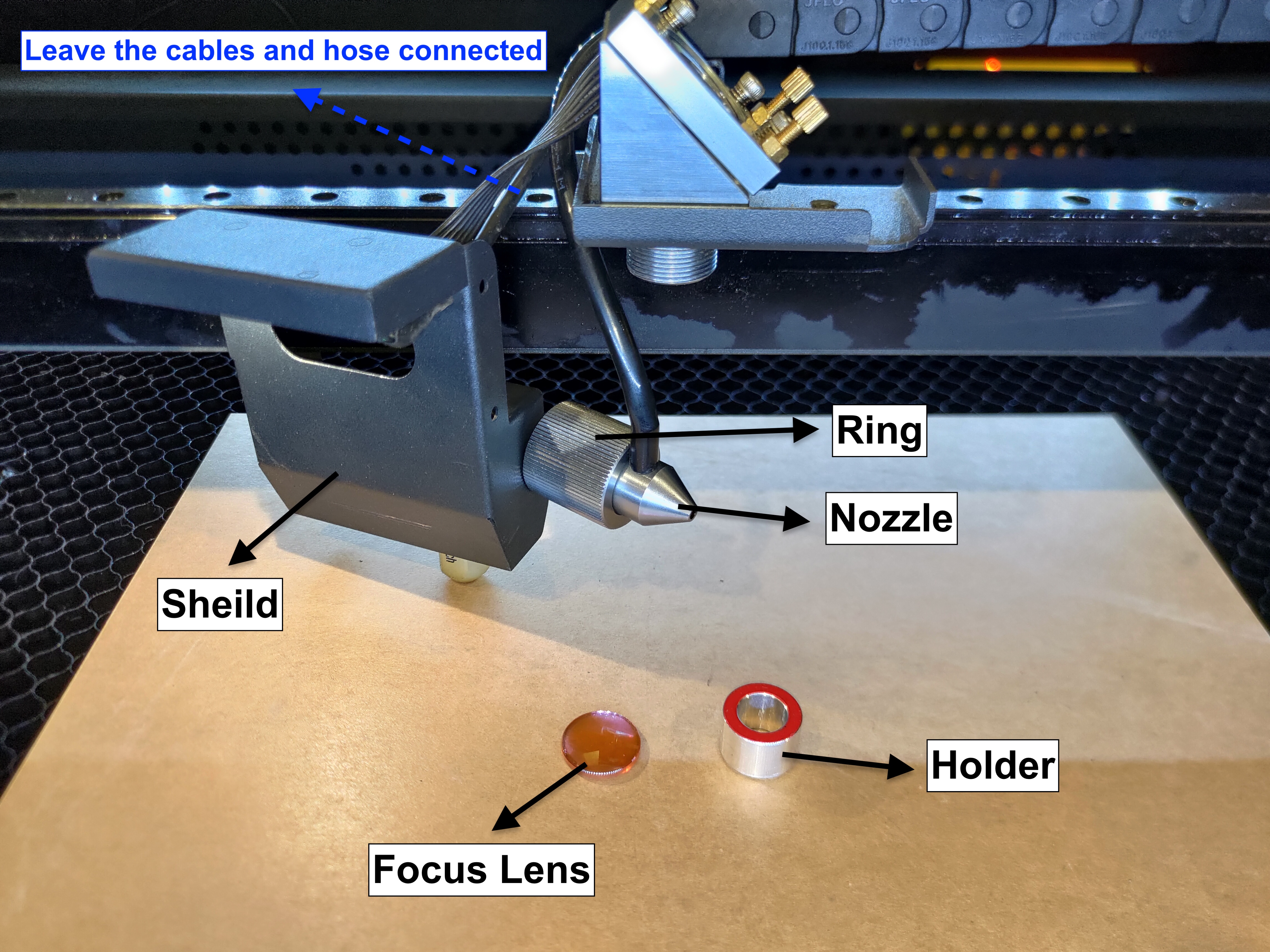

ノズルの内部にはフォーカスレンズとレンズホルダーがあります。
それらを安全に保管し、 ケーブルとホースは接続したままにしてください。

ステップ4 - シールドとノズルを脇に置く
レーザービームがパルスを発生させている間に当たらないよう、ケーブル付きのシールドとホース付きのノズルをプラスチックチェーンの上または後ろに置きます。

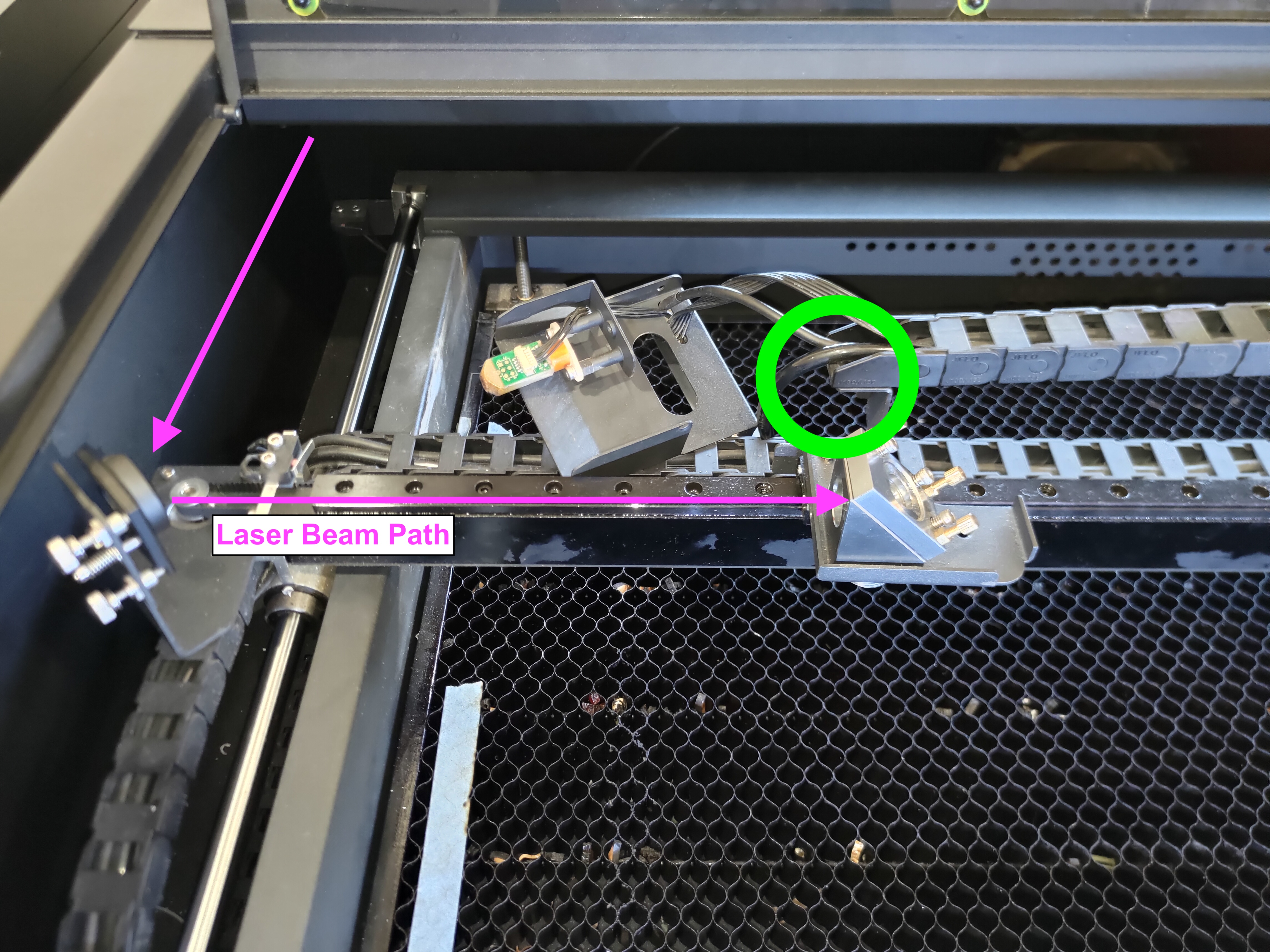

適切な位置:

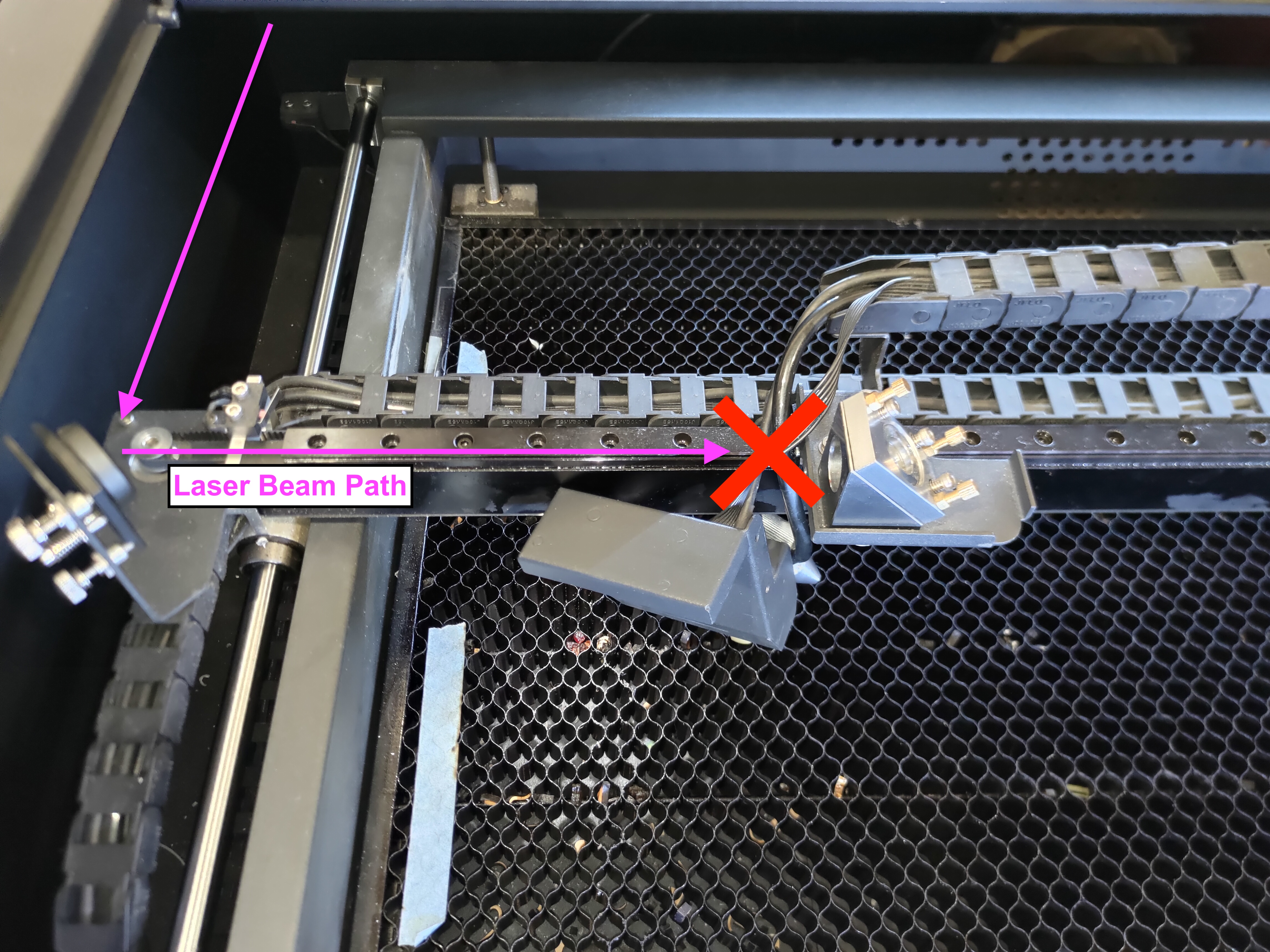

不適切な位置:

ステップ5 - 第3ミラーから垂直パス（Z軸）をリセットする

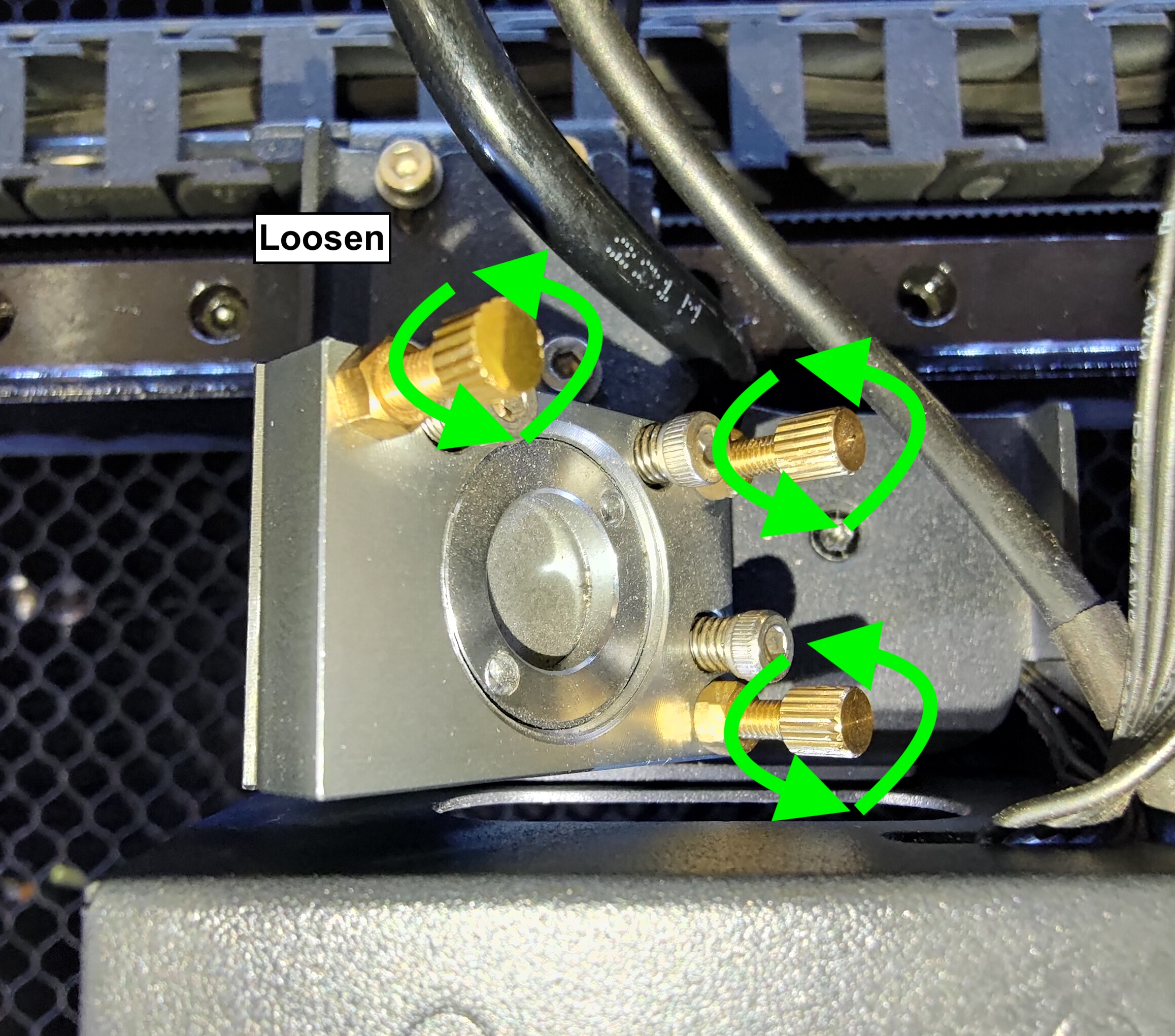

両口スパナとペンチを使用して、第3ミラーの3つのナットを緩めます。

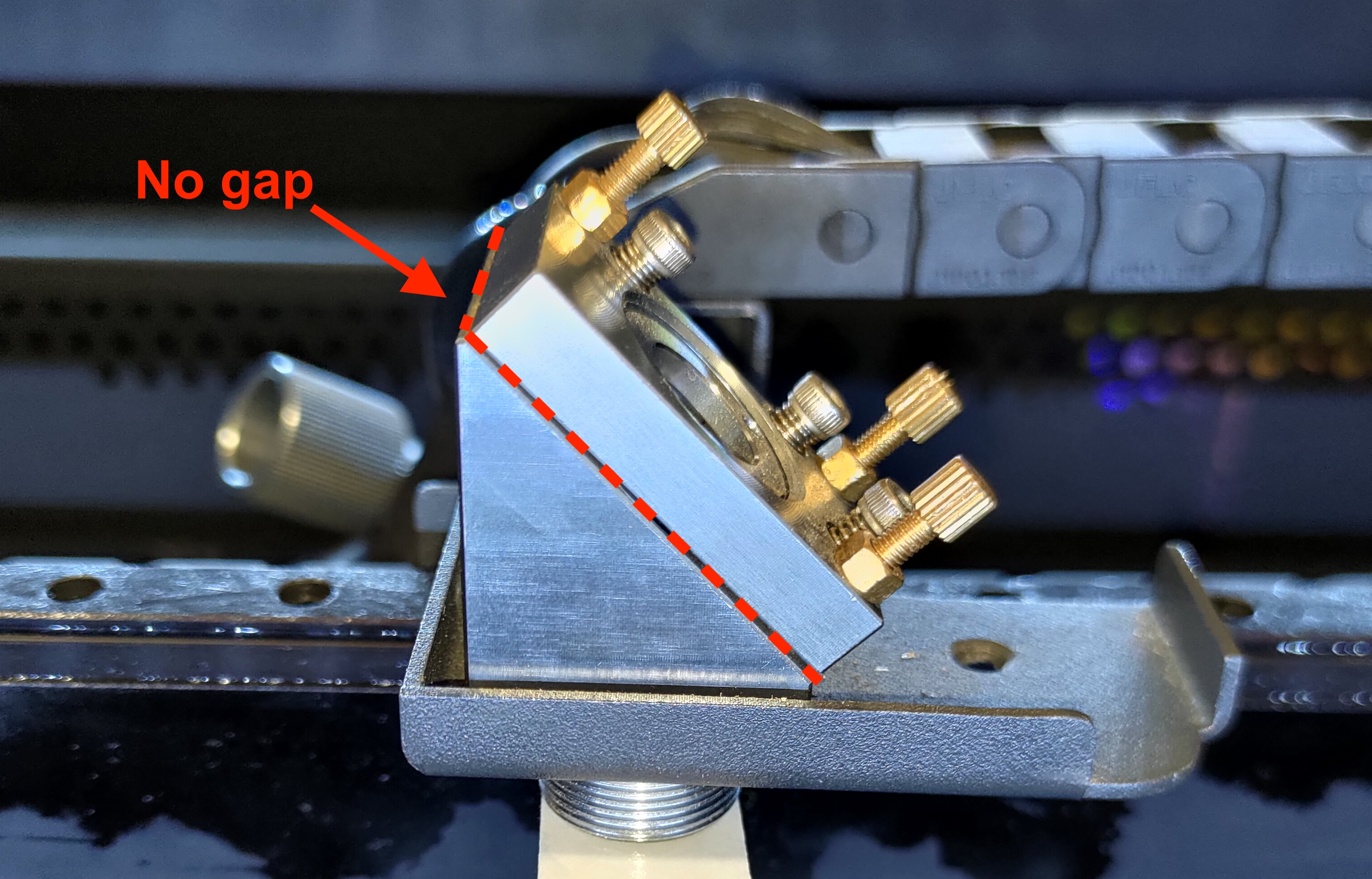

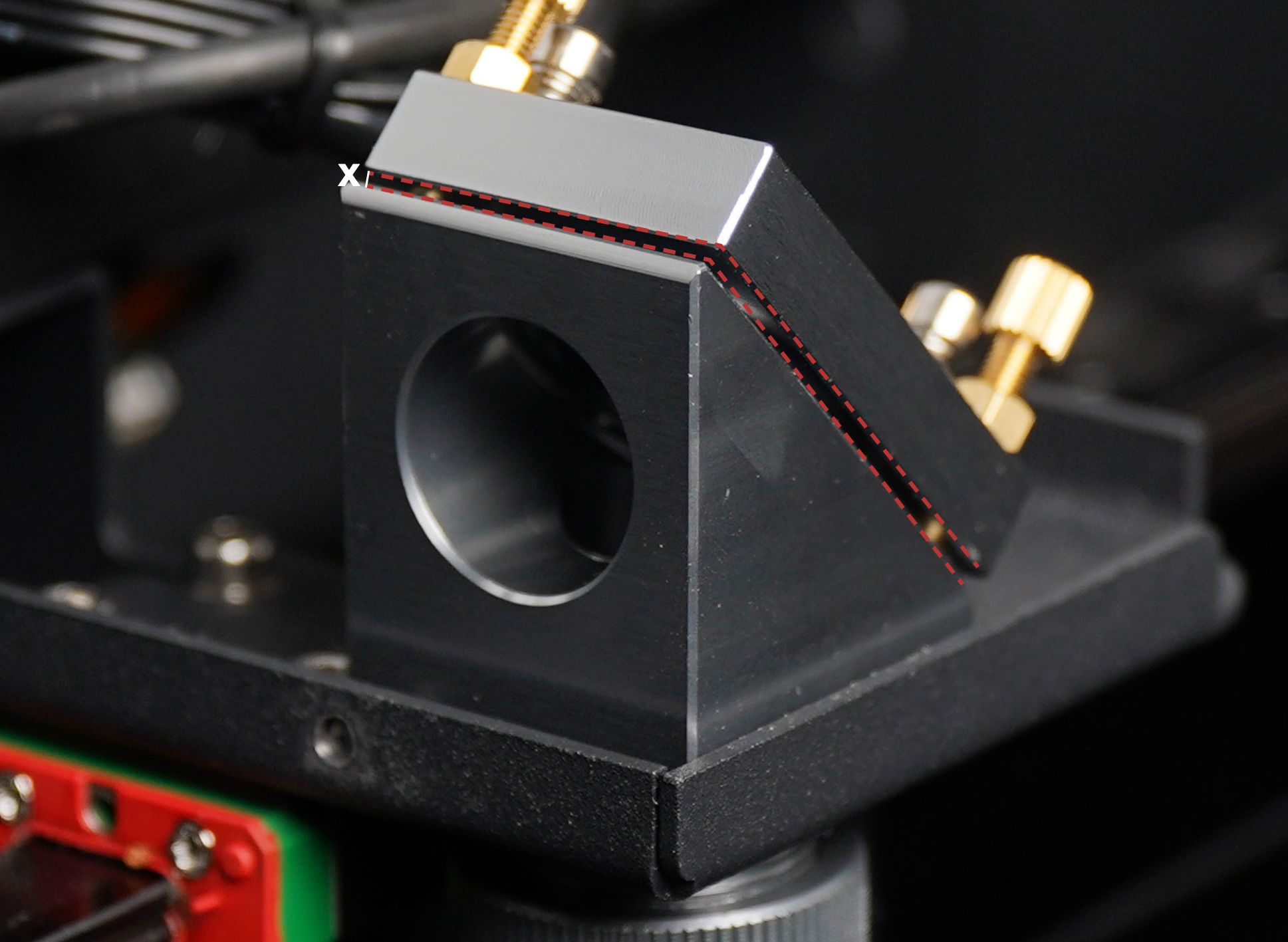

ミラーホルダーとシートの間に隙間がなくなるまで、またはネジを完全に緩めますが取り外さないように、これら3本のネジを 反時計回り に回します。

それらの間に隙間がない場合、垂直パスがリセットされたことを示します。

ステップ6 - テープを貼り、パルスを発生させる

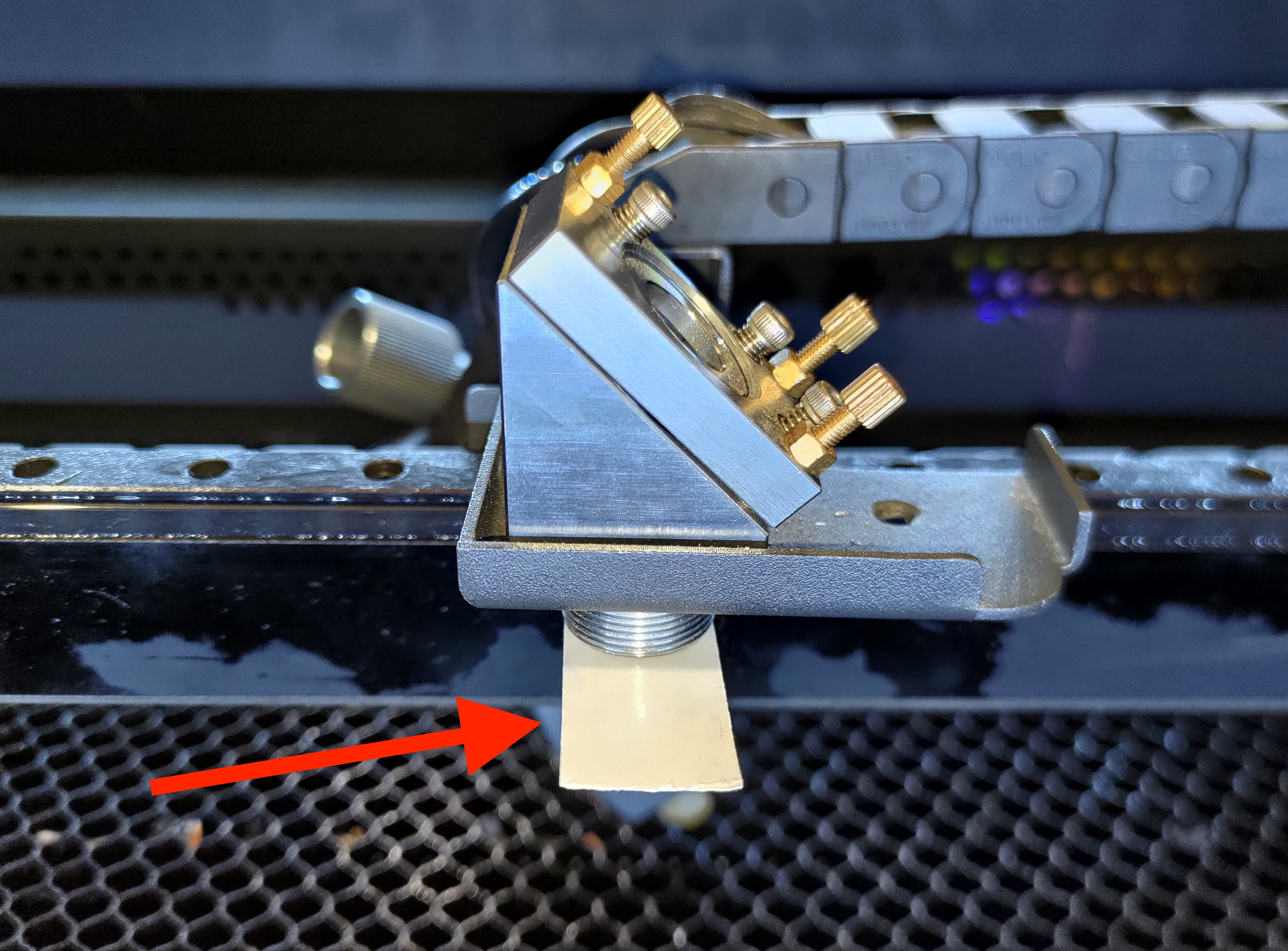

レーザーヘッドの下に片面テープを1枚置き、押し跡を作るために入口に押し付けます。

レーザーヘッドをベッドの中央に移動し、3回のパルスを発生させます。
(メンテナンス >> 「モーター」を押す >> ヘッドを手動で移動 >> 蓋を閉める >> 3回パルスを発生させる)

ステップ7 - 垂直ドットの位置を確認
テープを剥がし、ドットの位置を確認します。
ドットの位置は中央、左、右の3つのいずれかになります。

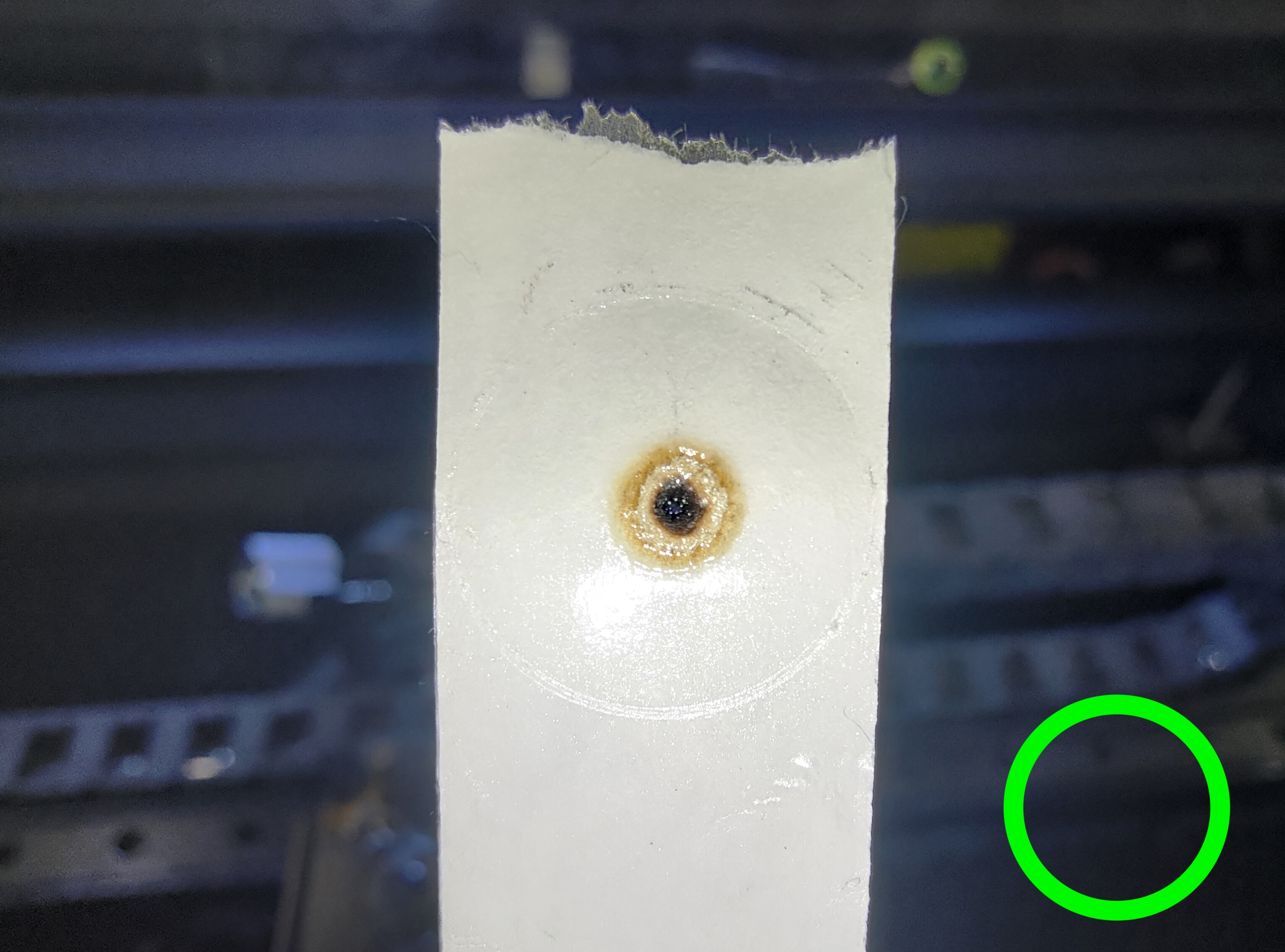

1. 中央の位置:

上の写真のようにドットが中央にある場合、垂直光路が適切であることを示しています。ステップ8に進んでください。

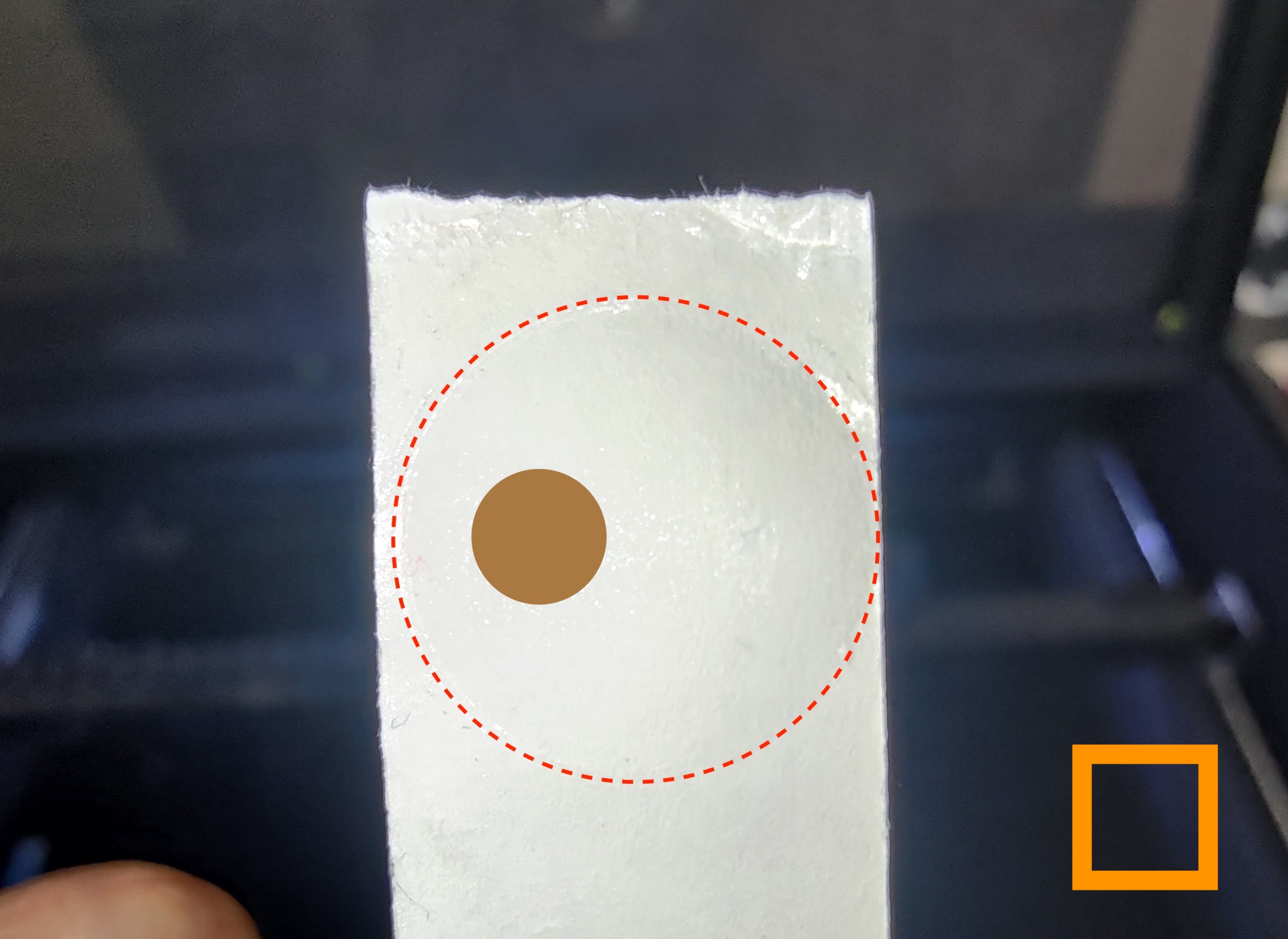

2. 左の位置:

上の写真のようにドットが左にある場合、垂直光路の調整が必要です。

調整方法:
各ネジを時計回りに回転させてホルダーを持ち上げ、隙間を作ります。すると、ドットが右に移動するはずです。


隙間:

ネジを回した後、新しいテープを貼り、ドットが中央に来るまでドットの位置を再確認します。中央に来たら次のステップに進んでください。

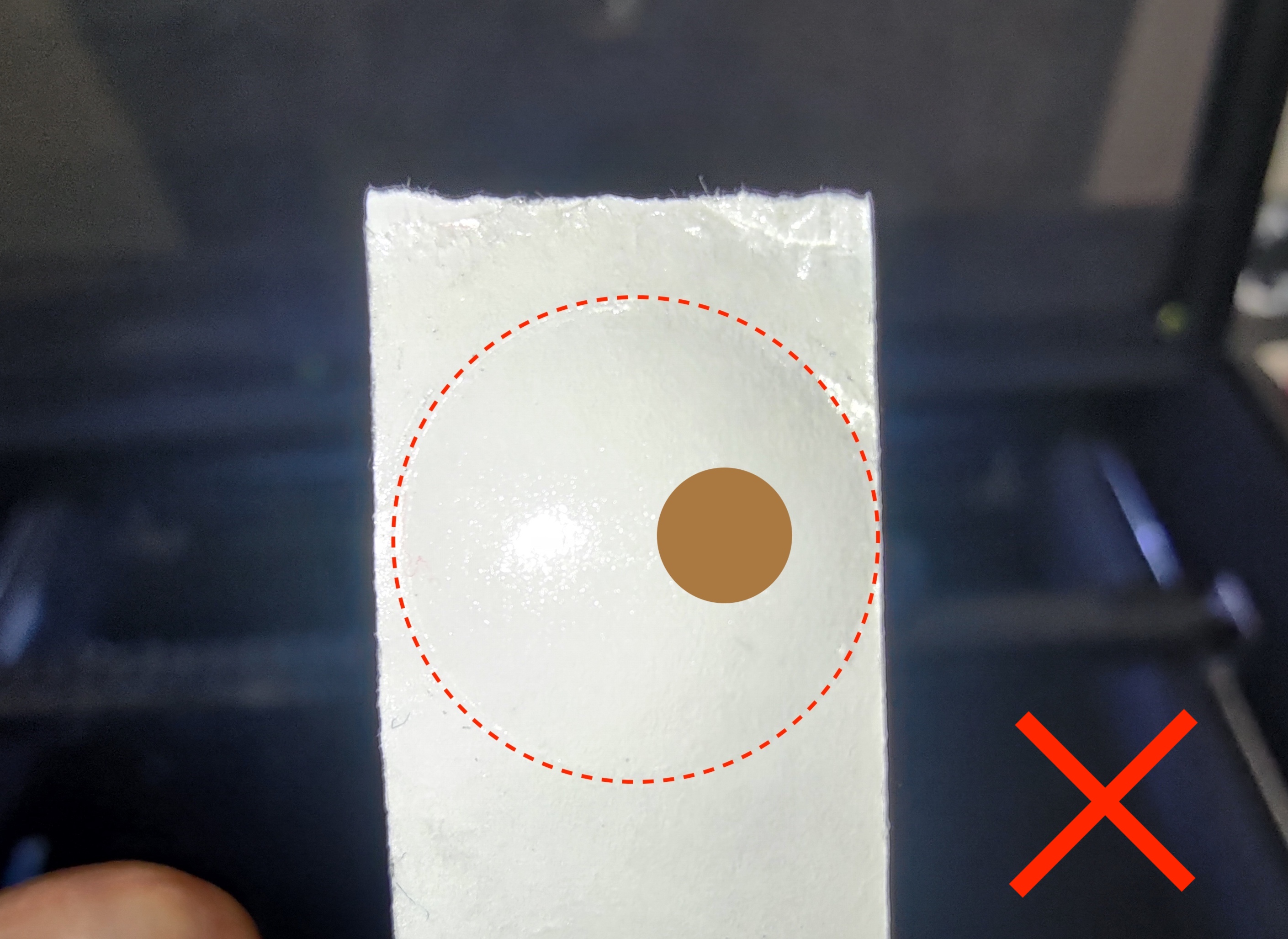

3. 右の位置:

上の写真のようにドットが右にある場合、レーザーチューブの出力角度が低すぎて調整できません。ここで作業を中止し、最寄りの販売店にサポートを依頼してください。

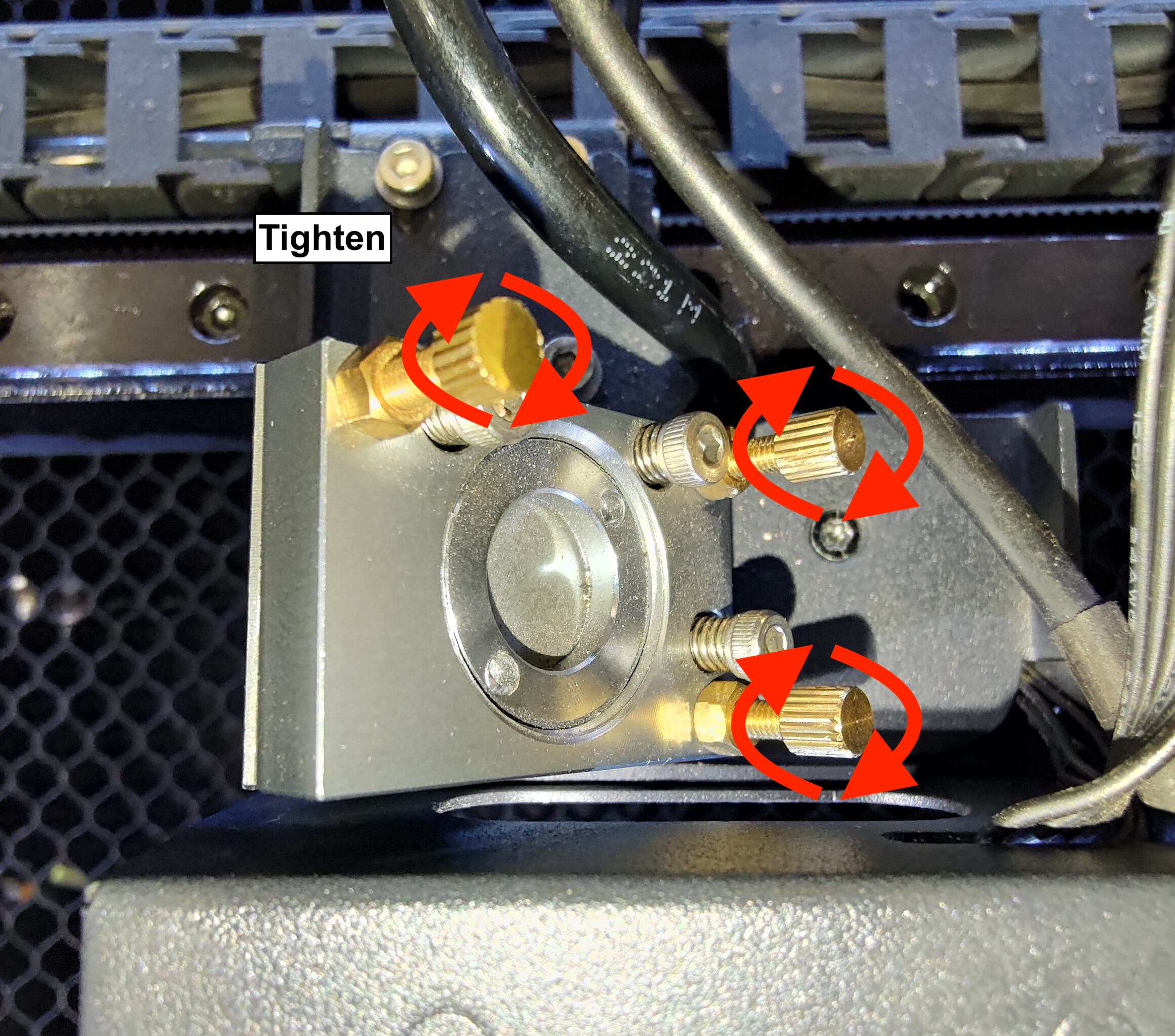

ステップ8 - 第3ミラーのすべてのナットを締める
調整後、位置を固定するためにすべてのナットをしっかりと締めます。

ステップ9 - 集光レンズとノズルを再取り付け

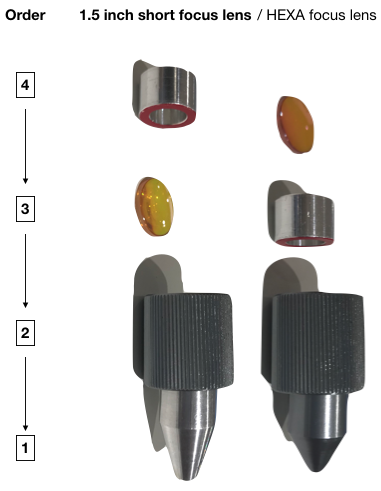

下の写真を参照して、レンズとレンズホルダーを正しい順序で取り付けてください。

レンズの正しい順序を選択:
左は1.5インチレンズアドオン用、右はHEXAの標準レンズ用です。
（レンズの曲面が上向きになります）



レンズとホルダーを取り付けた後、リングを 反時計回り.

ステップ10 - シールドの再取り付け
これら2本のネジを元の位置に取り付けます。

ステップ11 - 標準のOPA工程に戻る

この手順はOPAの完了を意味するものではありませんのでご注意ください。
OPA工程を続行するには、標準のOPA工程のステップ9に戻ってください。
標準のOPA工程へのリンクは以下でご確認いただけます： 4-8 光学経路の調整.
