4-16 右下減衰補正 (HEXA機能)

説明:
レーザービームの強度は距離とともに減衰するため、HEXAマシンの右下隅が大きく影響を受け、その領域での切断に問題が生じる可能性があります。
そのため、 この機能はベッド全体での切断の安定性を向上させるために設計されています.

調整が必要な場合
ベッドの右下領域で切断や彫刻に問題がある場合。

右下減衰補正:

ステップ1

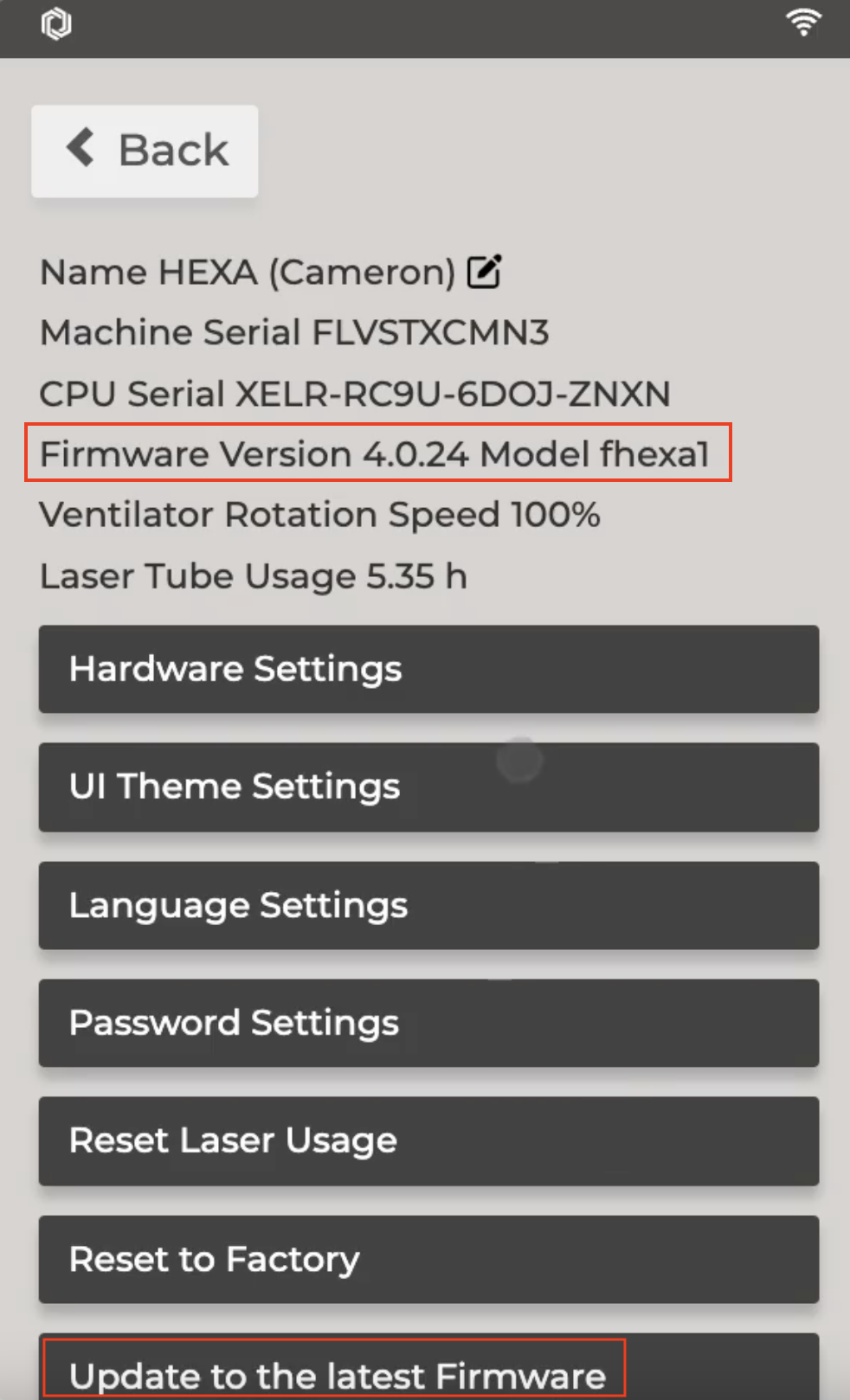

この機能は ファームウェアバージョン4.0.24以降でのみ利用可能です。 (ダウンロード方法)

ステップ2

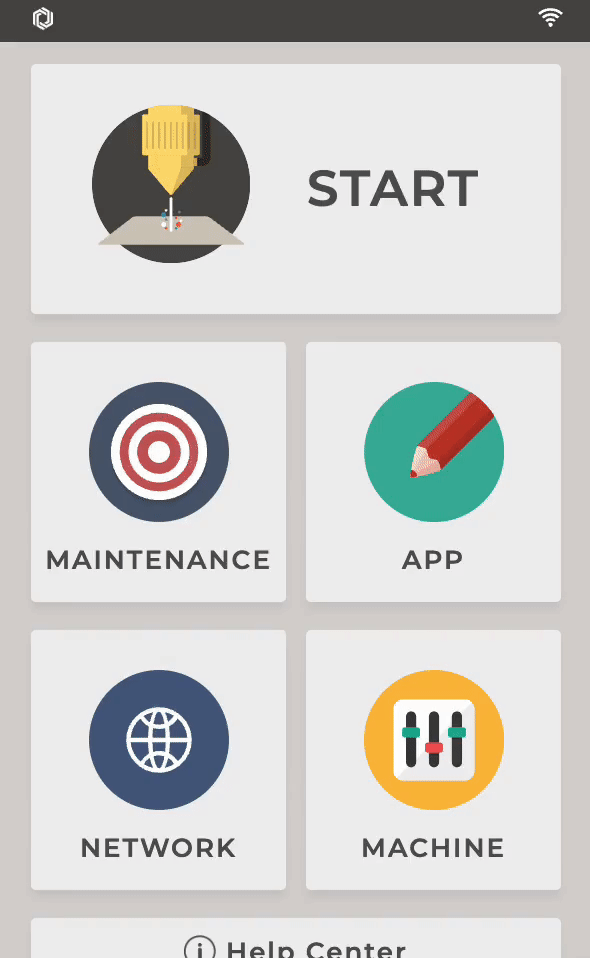

ファームウェア更新後、パネル上で確認できます。
(Machine >> Hardware Setting >> Next page >> Bottom-right Decay Compensate)

ステップ3

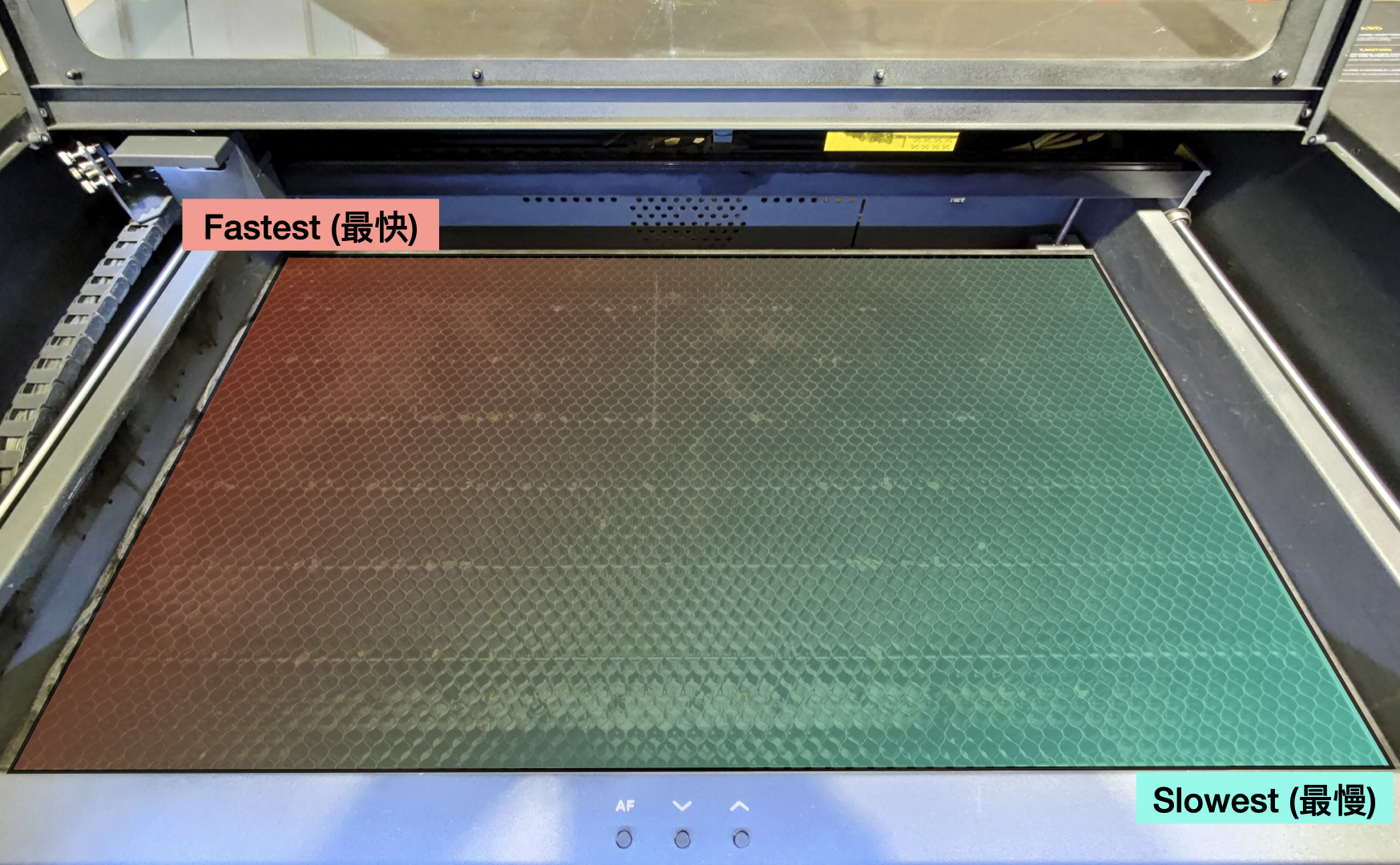

この機能を有効にすると、マシンはBeam Studioで設定された速度を作業中に徐々に減速します。レーザーヘッドが右下隅に近づくにつれ、ユーザーが選択した設定値まで、さらに減速します。

ステップ4

この機能の設定可能範囲は0.00から0.75で、0.00は機能が無効であることを示します。
0.00 = 速度を0%低下
0.30 = 速度を30%低下
0.50 = 速度を50%低下
0.75 = 速度を75%低下
…など

例：

Beam Studioでタスクの速度が10mm/sに設定され、機械のパネルで補正値が0.50に設定されている場合。

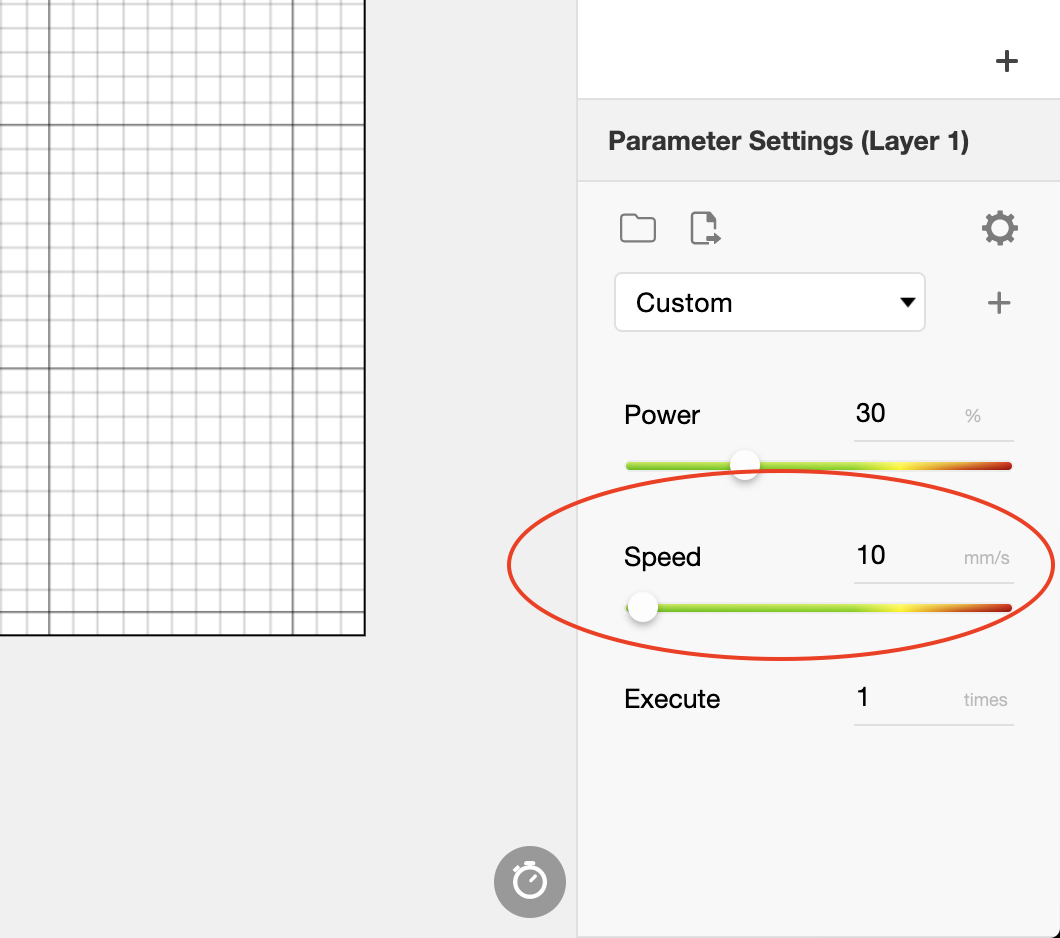

Beam Studio:

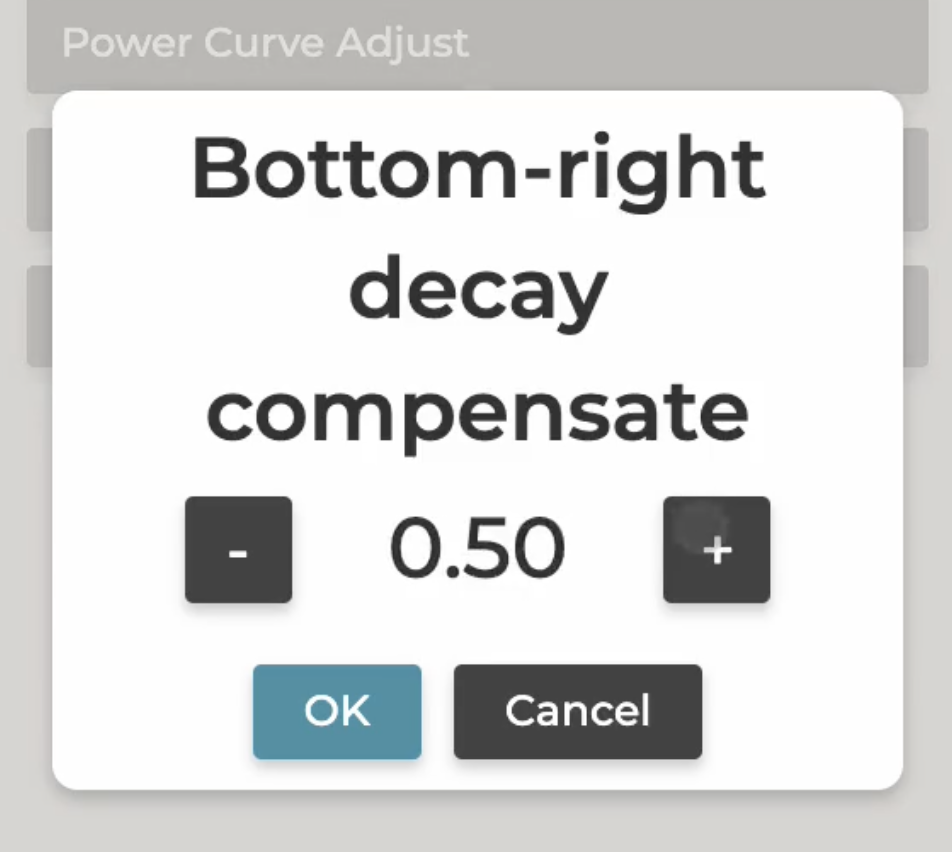

補正値:

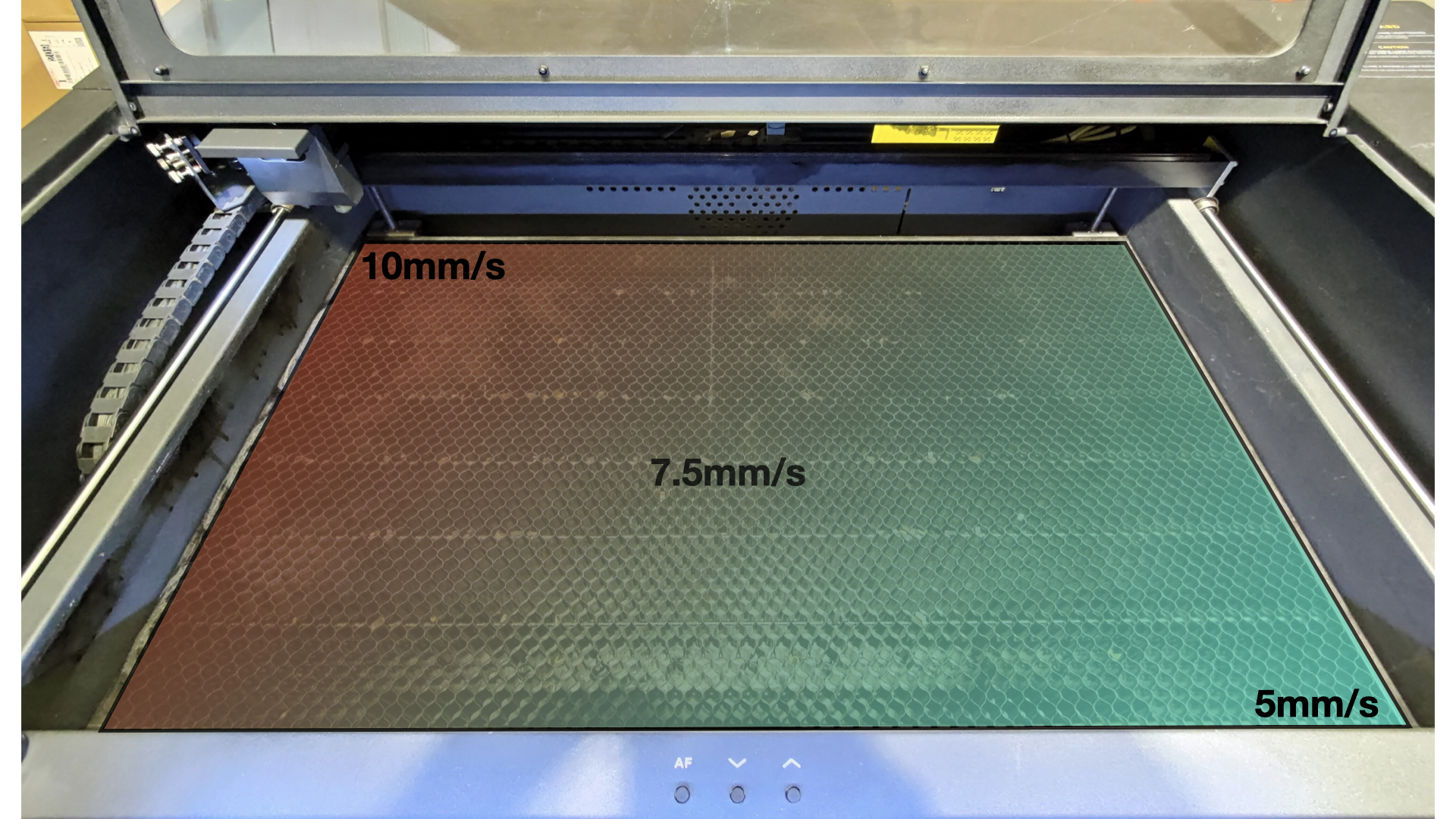

レーザーヘッドが右下の位置に近づくと、速度が50%低下し、5mm/sになります。
(10mm/s - (10mm/s * 0.5) = 5mm/s)
