説明
この記事は、オートフォーカス機能の問題をトラブルシューティングするためのものです。
例えば、Z軸（モジュール）が反応しない、Z軸（モジュール）が異常に動作する、Z軸（モジュール）のホーミングに失敗するなどです。
お使いのマシンの問題がフォーカス距離の不正確さである場合は、 article を参照して、フォーカス距離を調整してください。
オートフォーカス機能の失敗の原因は様々であることに注意してください。以下の手順に従っても、問題が解決しない場合があります。
ただし、FLUXチームが問題をより効果的に明確にするために役立つ情報を収集することはできます。
ステップ0 - チェックリストを使用して手順をフォローし、結果を記録する
このリストは、チュートリアルで行ったすべてのテストをマークダウンしています。
テストが完了したら、リストをPDF文書として保存し、販売店またはFLUXチームに送信してください。
チェックリストにアクセスするには、以下のリンクをクリックしてください： Auto-Focus Function Fail (Ador)

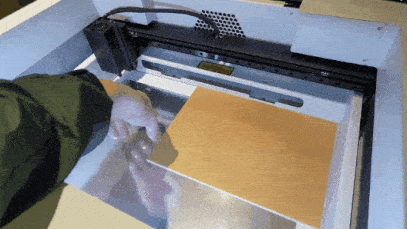

ステップ1 - 材料を取り外す
元の材料が原因である可能性を排除するために、作業エリアから取り外し、底面カバーがしっかりと取り付けられていることを確認してください。
その後、オートフォーカスを実行すると、モジュールは底面カバーまで真っ直ぐ下がるはずです。
結果と次にとるべきアクションを決定します：
|
|

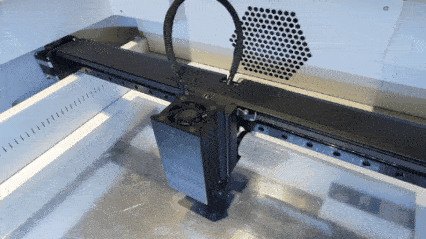

ステップ2 - モジュールを取り外す
モジュールがすでにインストールされている場合は、まず取り外して、外部からの干渉のない状態にしてください。
| 取り外し後、次の手順に進んでください。 ステップ3 - 制御モードに入る |
ステップ3 - 制御モードに入る
下の動画のように、直接制御モードに入ります。
（起動テストで止まってしまったユーザーは、起動テストをスキップしてください - ガイド)
| モードに入ったら、次の手順に進みます。 ステップ3.1 - 同じ材料を使用して、再度オートフォーカスを実行する |
ステップ3.1 - 同じ材料を使用して、再度オートフォーカスを実行する
フォーカスを合わせる前に、材料の表面が平らであることを確認してください。
結果と次にとるべきアクションを決定します：
|
|
ステップ3.2 - モジュールを再インストールし、オートフォーカスを正しく実行する方法を確認する
モジュールの再インストールとフォーカスの正しい方法については、以下の記事を参照してください。
| 10W/20Wダイオードレーザーモジュール | 2W赤外線レーザーモジュール | プリントモジュール |
再インストール後、同じ材料を使用して、もう一度オートフォーカスを実行してください。
結果と次にとるべきアクションを決定します：
|
|
ステップ4 - ファームウェアの問題の可能性を排除する
ファームウェアのインストールが正常に完了していない場合、Z軸モーターが機能しなくなったり、システムが正しくないパラメーターを取得したりする可能性があります。工場出荷時の設定にリセットすることで、ファームウェアの問題の可能性を効果的に排除できます。
- まず、工場出荷時の設定にリセットします（メインページ > マシン > 設定 > 工場出荷時の設定にリセット > はい）
-
工場出荷時の設定にリセット後、リンク先の手順に従ってください マシンのファームウェアを更新する方法 そして、最新バージョンに更新されていることを確認してください。
- 更新後、再度オートフォーカスを試してください。
結果と次にとるべきアクションを決定します：
|
|
ステップ5 - Z軸のトップリミットスイッチを確認する
オートフォーカス機能が機能しない原因は、トップリミットスイッチの故障である可能性があります。
スイッチを見つけ、指やペンで押して、コントロールモードの画面上のZ軸アイコンが正常に動作するかどうかを確認してください。
結果と次にとるべきアクションを決定します：
|
|
|
ステップ6 - オートフォーカスモジュールのプローブを確認する
プローブを直接指で押して、プローブが物理的にトリガーできるかどうかを確認します。
結果と次にとるべきアクションを決定します：
|
|

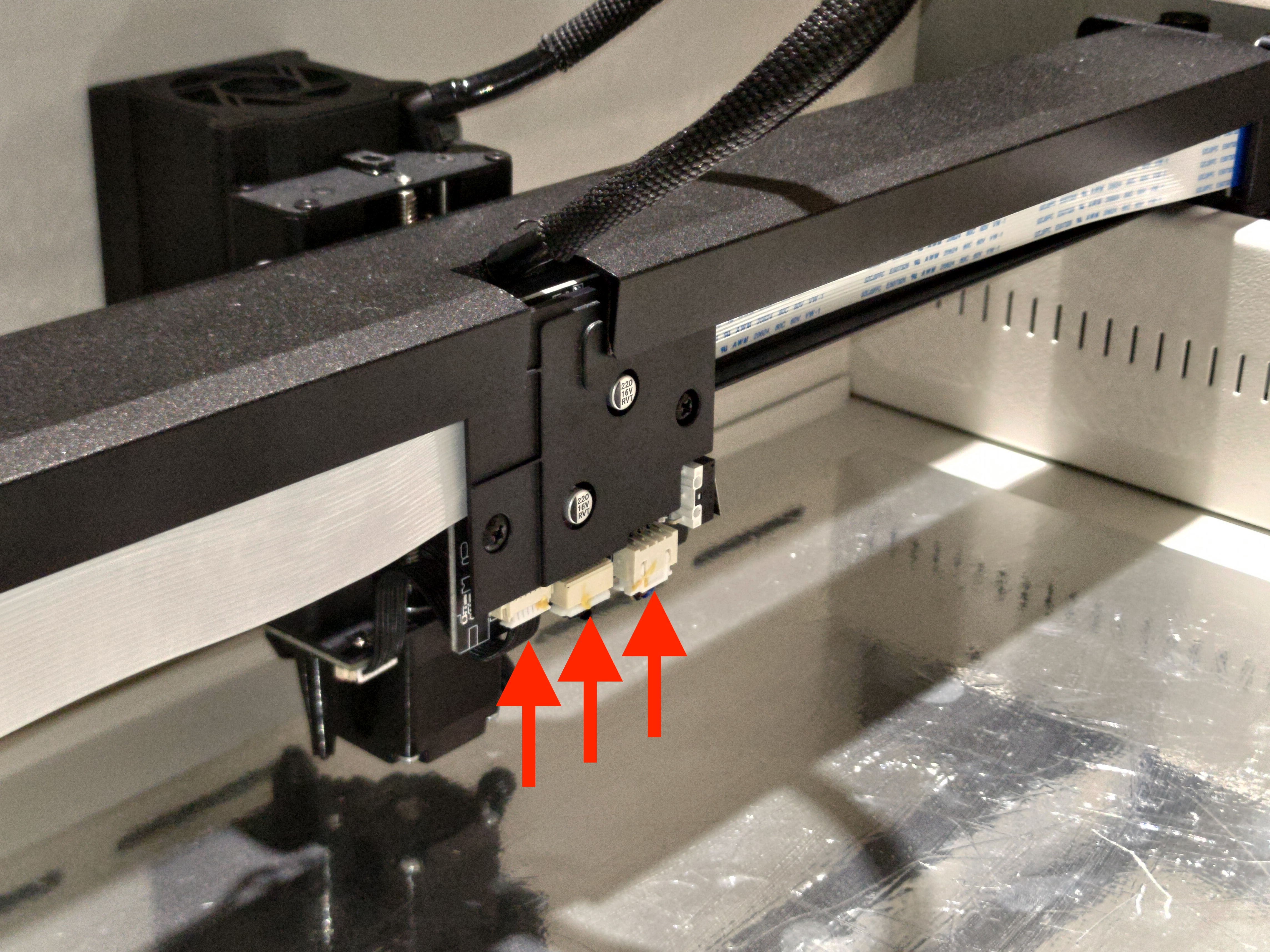

ステップ7 - Z軸ボードのケーブルを再接続する
Z軸のケーブルを再接続して、接続不良が原因ではないことを確認し、その後再度フォーカスを実行してください。
手順:
電源オフ > ケーブルを再接続（モジュール座面の背面）> 電源オン > 制御モード >
オートフォーカス
結果と次にとるべきアクションを決定します：
|
|

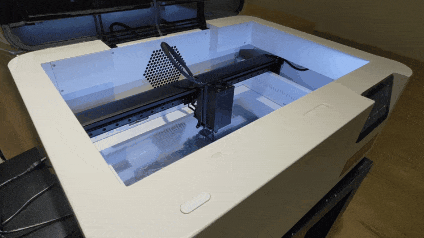

ステップ8 - 物理ボタンでオートフォーカスを実行する
物理ボタンを使用してフォーカスを行うと、オペレーティングシステムを経由しません。
したがって、これを使用して原因がハードウェア関連なのかシステム関連なのかを判断できます。
ボタンを使用してフォーカスを行い、機能しているかどうかを確認してください。
結果と次にとるべきアクションを決定します：
|
|
ステップ9 - カスタマーサービスに連絡する
- 以下のリンクの手順に従って、地域の販売店またはFLUXサポートに問題を適切に報告してください。 [カスタマーサービスに連絡する]
- チェックリストを完了し、 チェックリスト PDFファイルとして保存して、実行した内容を共有してください。
*本記事で収集した、機械の問題を示す写真や動画などの情報は、販売店またはFLUXサポートと共有する必要があります。
#END
