開始する前に

ロータリーモジュール1.0の取り付け

ロータリーモジュール1.0を取り付けるには、以下の 記事.

注意：ロータリーを取り付ける前に、必ず機器の電源を切ってください。 ロータリーモジュールを

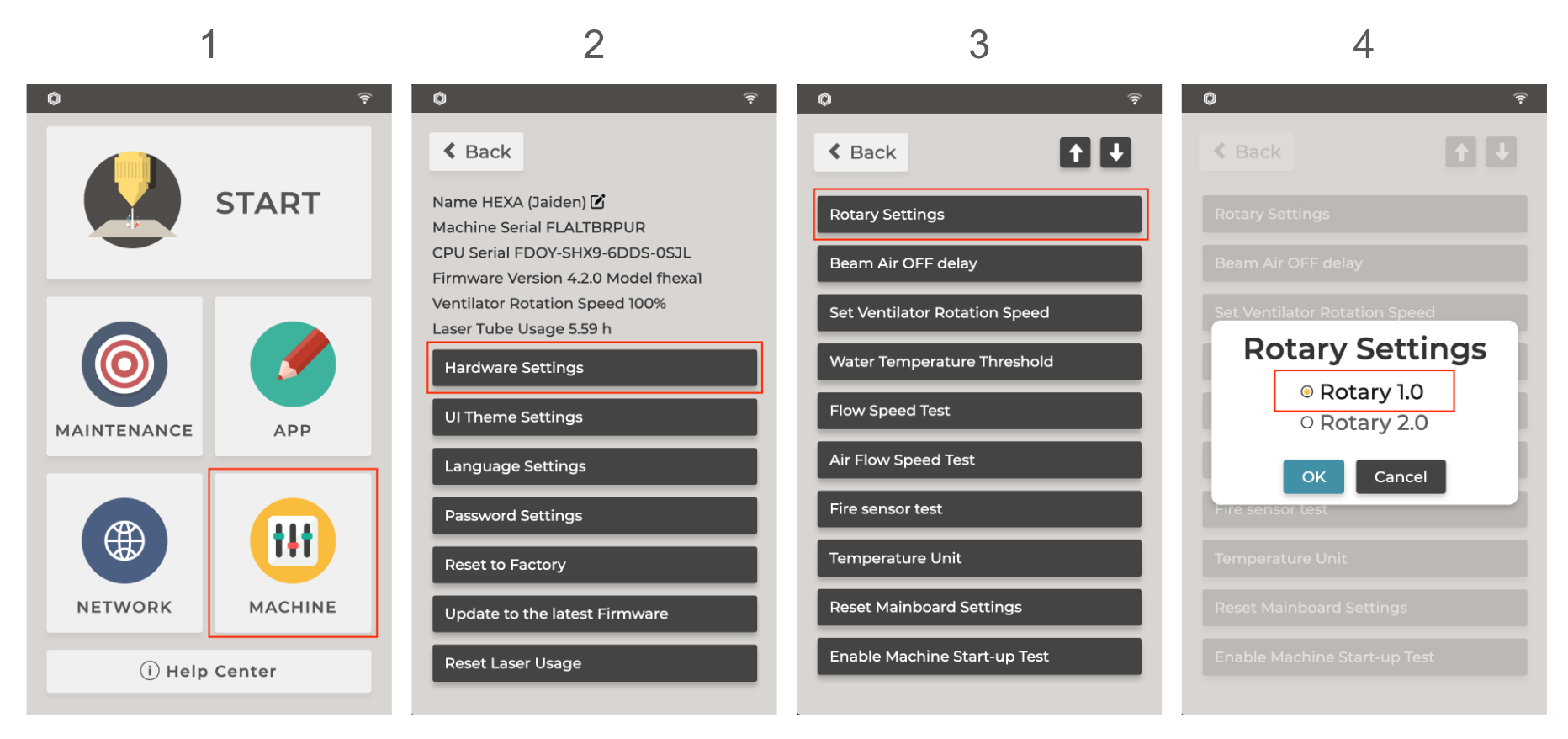

作業を始める前に、HEXAのロータリー設定が正しいことを確認してください。

LightBurnの設定

1. 設定ファイルをインポートし、LightBurnブリッジケーブルでコンピューターを機器に接続します。 詳細については、 LightBurnブリッジケーブル - HEXA を参照してください。

2. LightBurnを起動し、 "デバイス" を レーザー タブでクリックします。 ➡️ 有効化 "メインウィンドウにロータリーの有効化を表示する" 設定ウィンドウで、クリックします "OK".

3. オンにします "ロータリーを有効にする" 右側のパネルで。

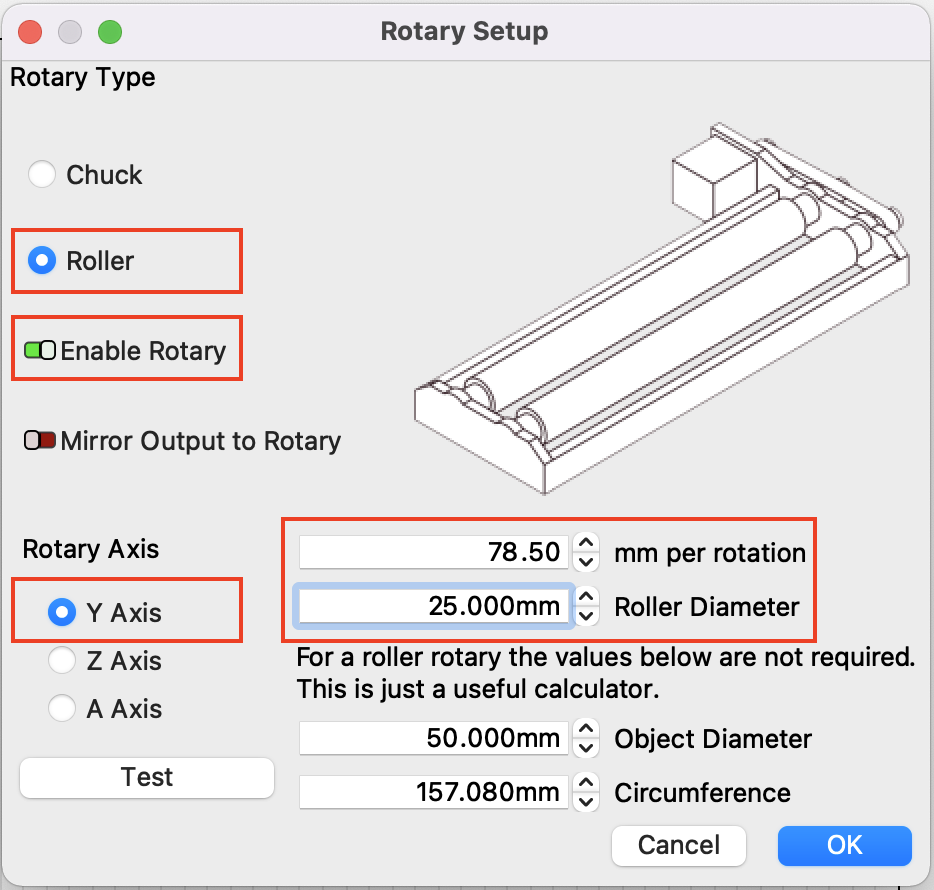

4. 選択します "レーザー ツール" ➡️ "ロータリーセットアップ"。次に、ロータリーモジュールのパラメータを以下のように設定し、クリックします "OK".

操作を開始

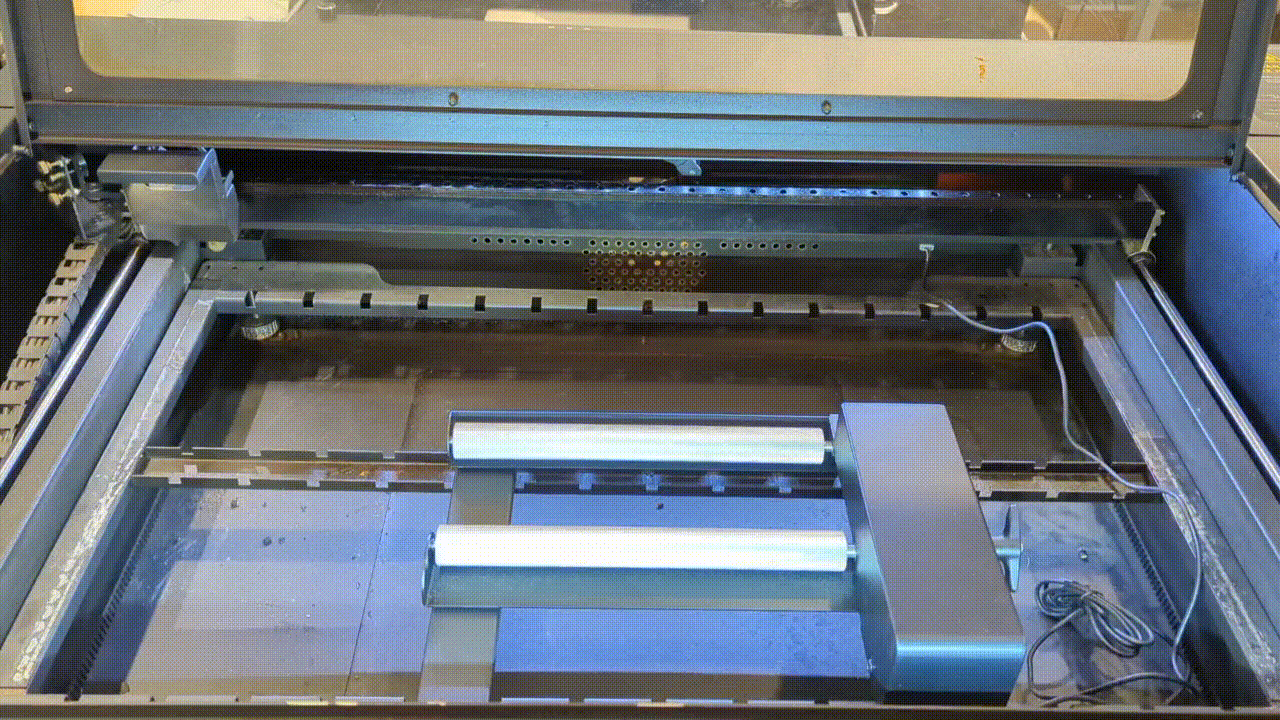

1. 機械内に材料を配置します

2. 焦点合わせ

- クリックします "停止" ボタンを "レーザー" パネルでモーターを解放します。

レーザーヘッドを材料の上に移動させます。

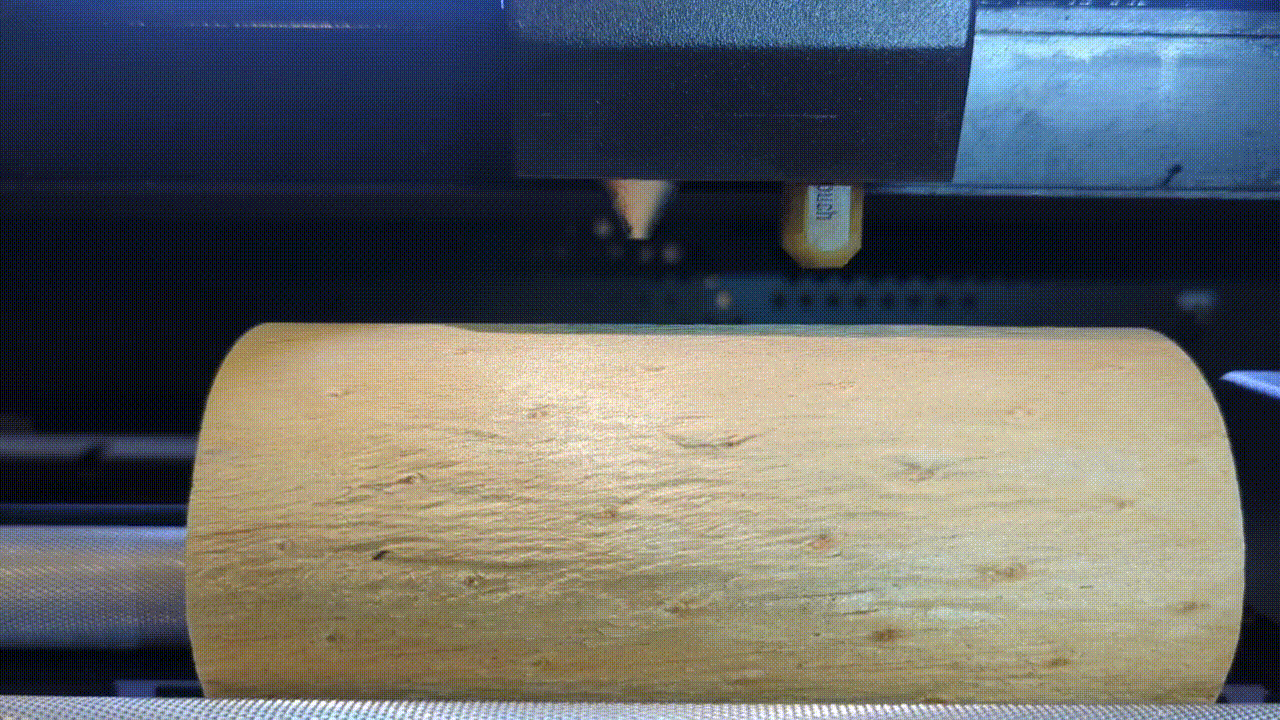

「AF」ボタンを2回タップして、オートフォーカスを開始します。

（彫刻/切断作業の前に、必ず距離が正しく設定されていることを確認してください。）

3. LightBurnにファイルをインポートする

上のアイコンをクリックしてファイルをインポートするか、ファイルを直接作業エリアにドラッグ＆ドロップしてください。

4. 彫刻パラメータを設定する

レイヤーのオブジェクトをクリックし、画面右下の カット / レイヤー タブでクリックします。

5. 「オーバースキャン」効果を有効にする

- レイヤーが 「塗りつぶし、塗りつぶし+線、画像、オフセット塗りつぶし」 モードに設定されている場合、 「オーバースキャン」 機能を有効にすることをお勧めします。

- レイヤーをダブルクリックして 「カット設定エディター」を開きます。オーバースキャン効果を有効にし、パーセンテージを入力してください。

注意：パラメータ設定は速度と材料によって異なりますので、この記事の最後にある「材料パラメータの推奨設定」を参照してください。

6. 開始位置を設定する

ドロップダウンリストから 「現在位置」 を選択する 「開始位置」 を レーザー タブでクリックします。

注意:LightBurnは位置合わせのためのカメラプレビュー機能に対応していないため、 「開始位置」の設定は「現在位置」にすることをお勧めします。

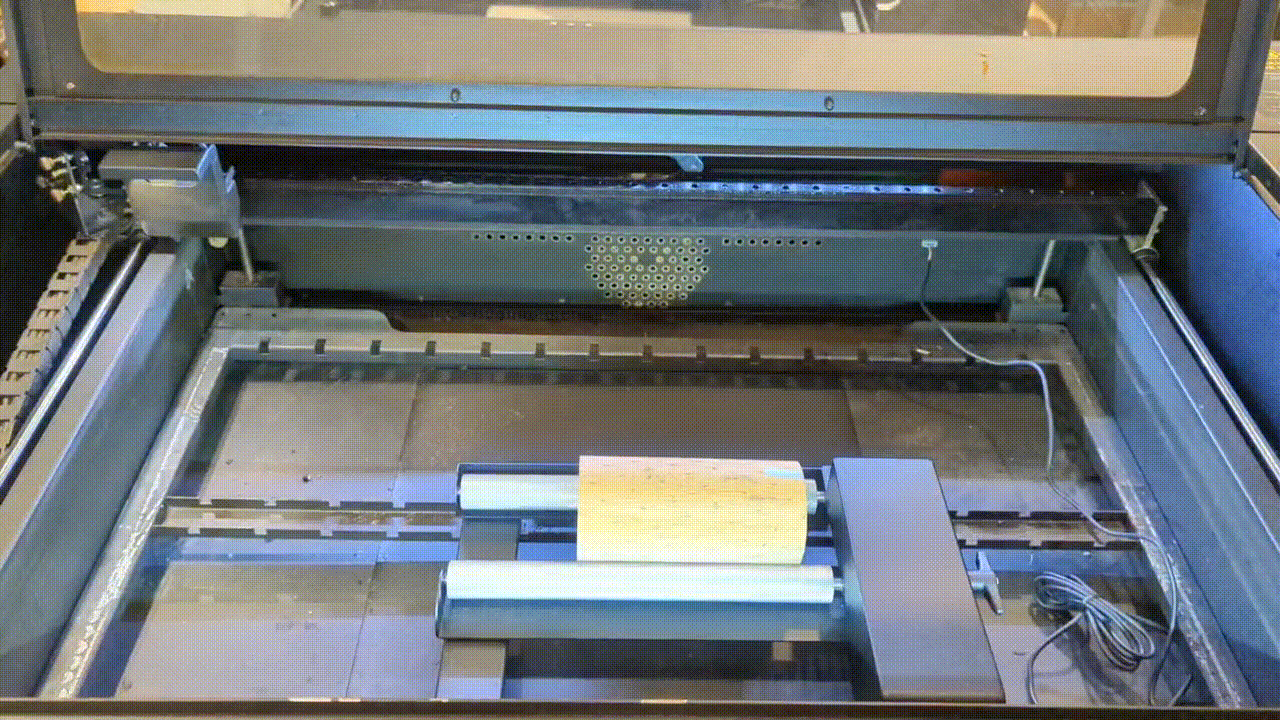

7. レーザーヘッドを彫刻したい位置に移動する

- クリックします "停止" ボタンを "レーザー" パネルでモーターを解除し、レーザーヘッドを彫刻したい位置に移動する

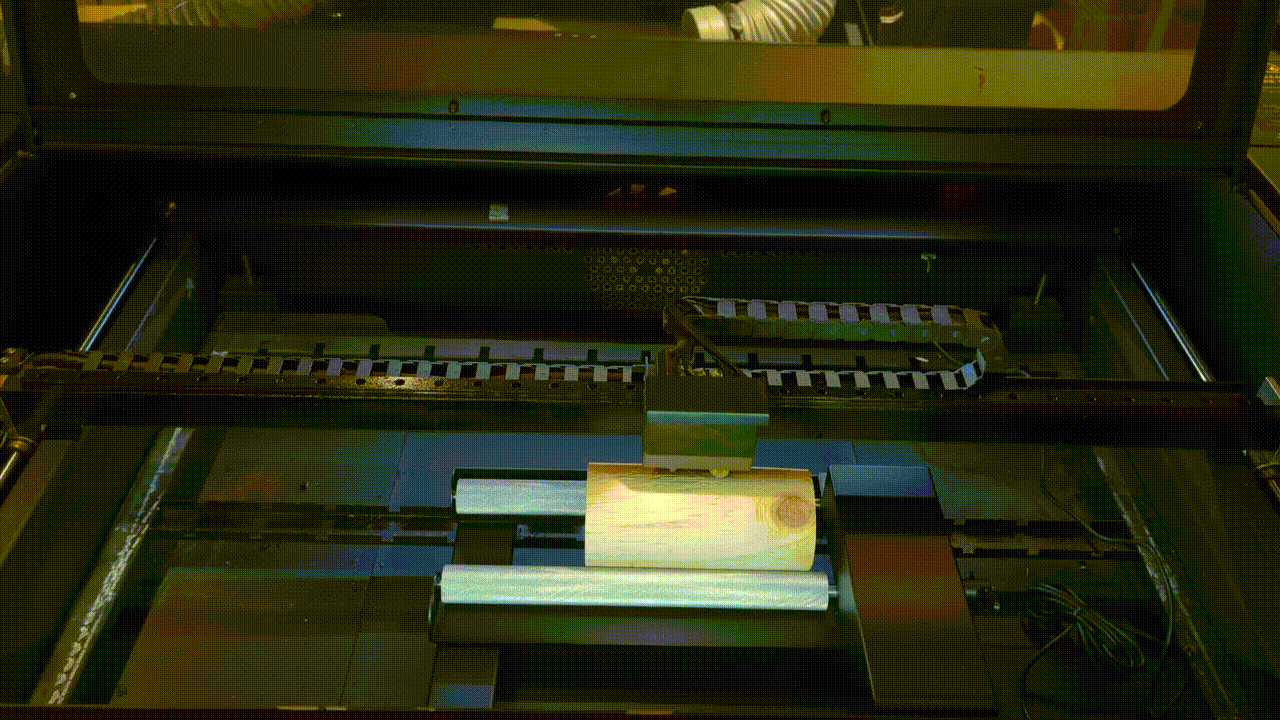

8. ドアを閉める

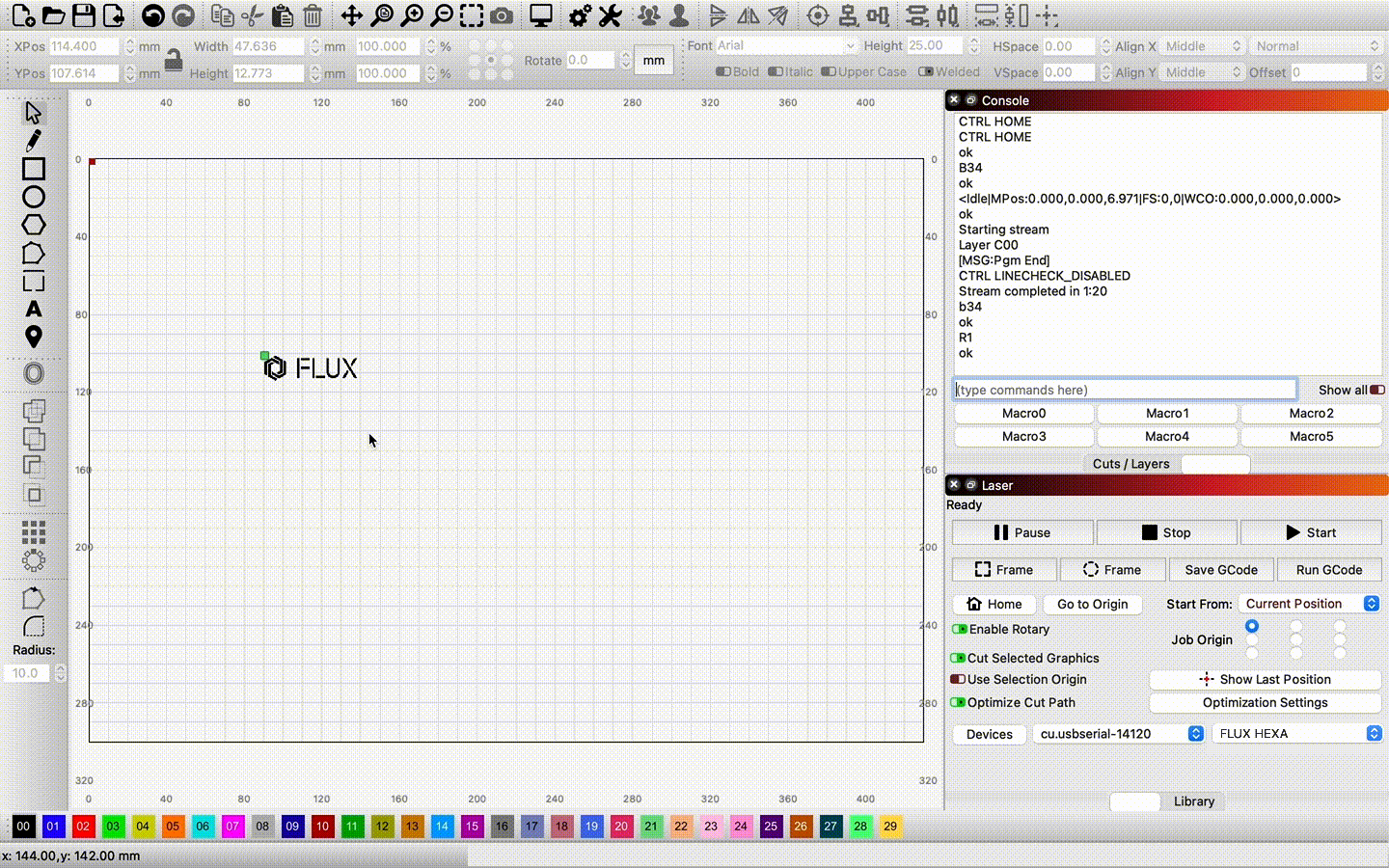

9. ファイルを送信する

- "R1" を 「コンソール」 ウィンドウに入力し、ロータリーモードを有効にする

- 「開始」 ボタンをクリックしてファイルを送信する

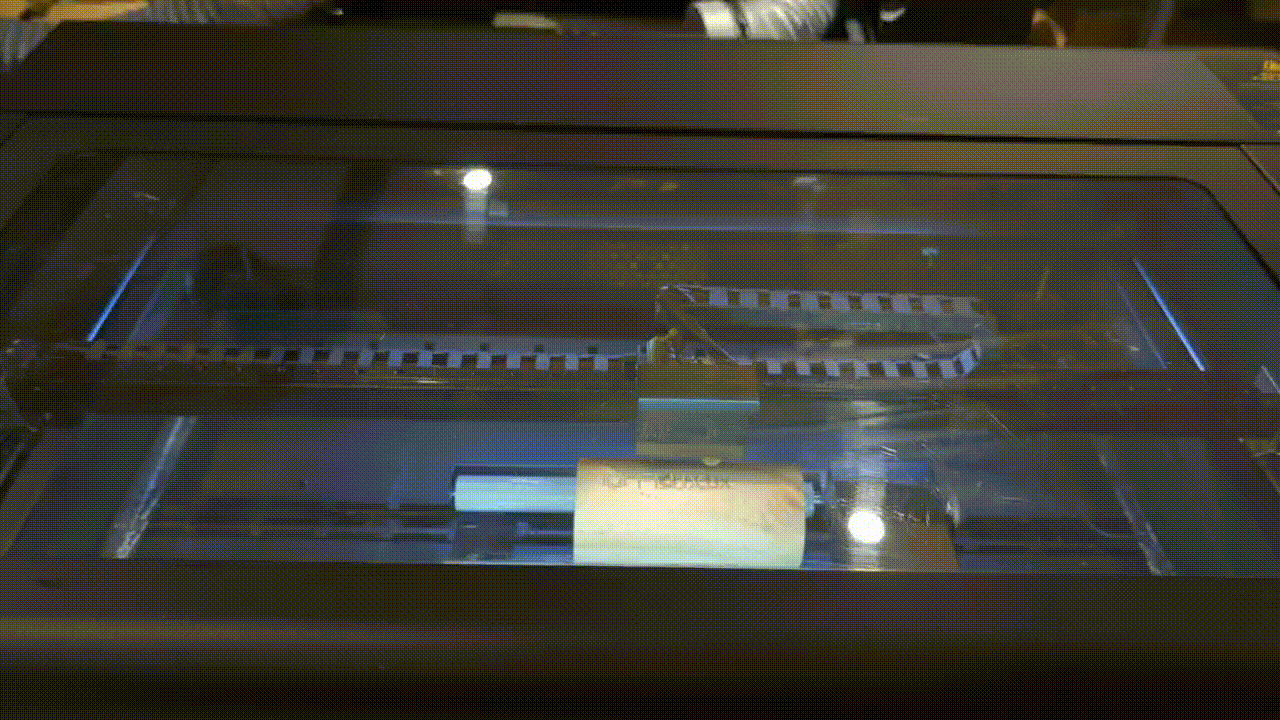

10. 彫刻完了

注意: ロータリー軸使用後に通常の彫刻を行う場合は、右側パネルの「コンソール」に「R0」と入力し、ロータリー軸モードを無効にしてから彫刻を開始してください。 この操作は、ジョブが中断または未完了の場合にのみ必要です。正常にジョブが完了した場合は不要です。

___________________________________________________________________________________

材料パラメータの推奨設定

HEXA
