LightBurn ブリッジケーブル - HEXA ロータリーモジュール 2.0

開始する前に

ロータリーモジュール2.0の取り付け

ロータリーモジュール2.0を取り付けるには、以下の記事をご参照ください こちらの記事.

注意：ロータリーを取り付ける前に、必ず機器の電源を切ってください。

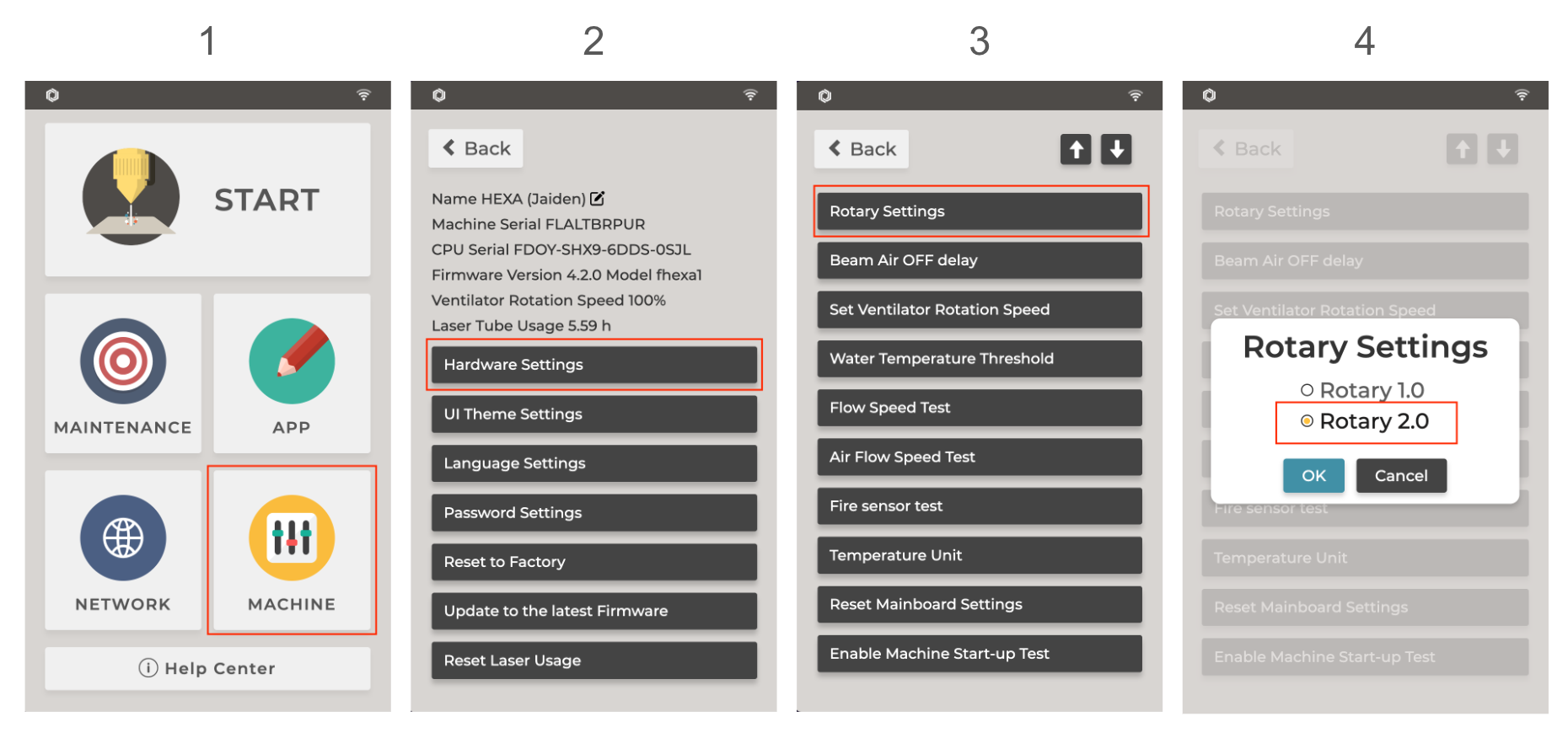

作業を始める前に、HEXAのロータリー設定が正しいことを確認してください。

LightBurnの設定

1. 設定ファイルをインポートし、LightBurn Bridgeケーブルを使用してコンピューターと機器を接続します。 詳細については、以下の記事をご参照ください LightBurn Bridgeケーブル - HEXA 。

2. LightBurnを起動し、 "デバイス" を レーザー タブでクリックします。 ➡️ 有効化 "メインウィンドウにロータリー有効化を表示する" 表示される設定ウィンドウで、クリックします 「OK」.

3. オンにします 「ロータリーを有効にする」 右側のパネルで。

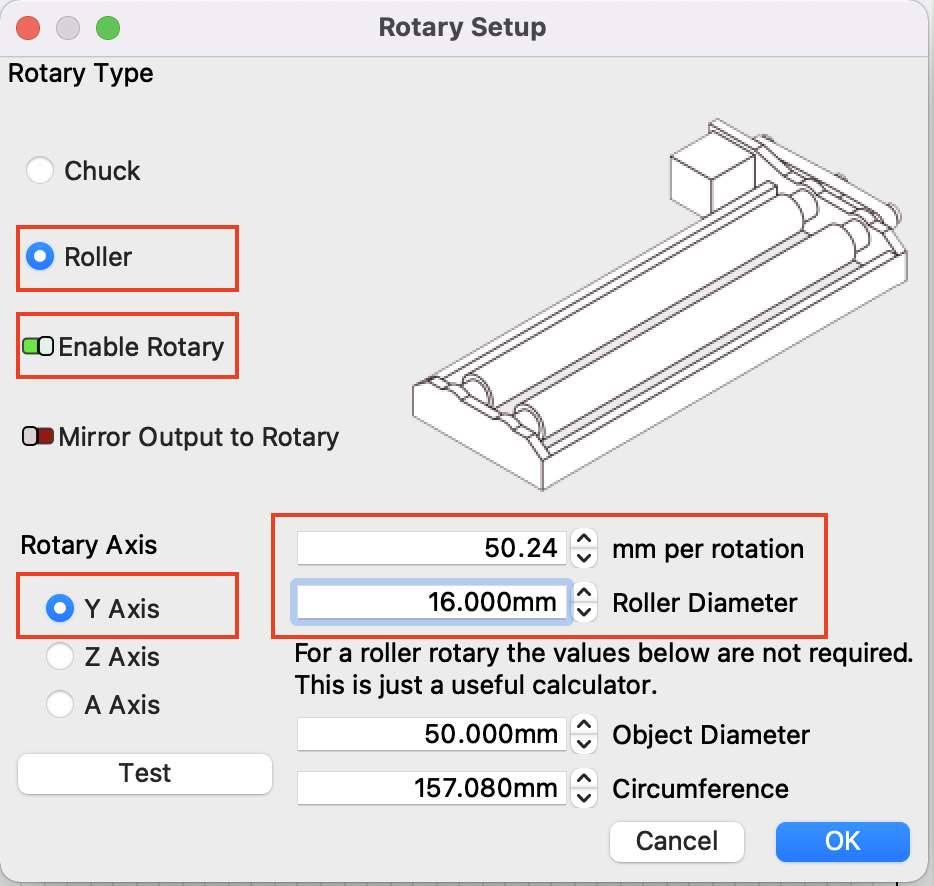

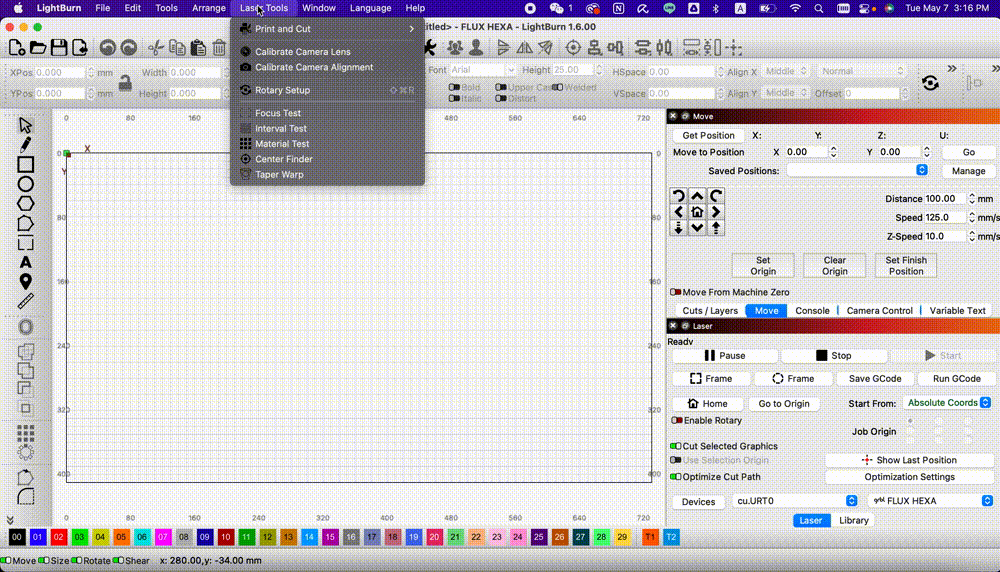

4. 選択します 「レーザー ツール」 ➡️ 「ロータリー設定」。次に、以下のようにロータリーモジュールのパラメータを設定し、クリックします 「OK」.

操作開始

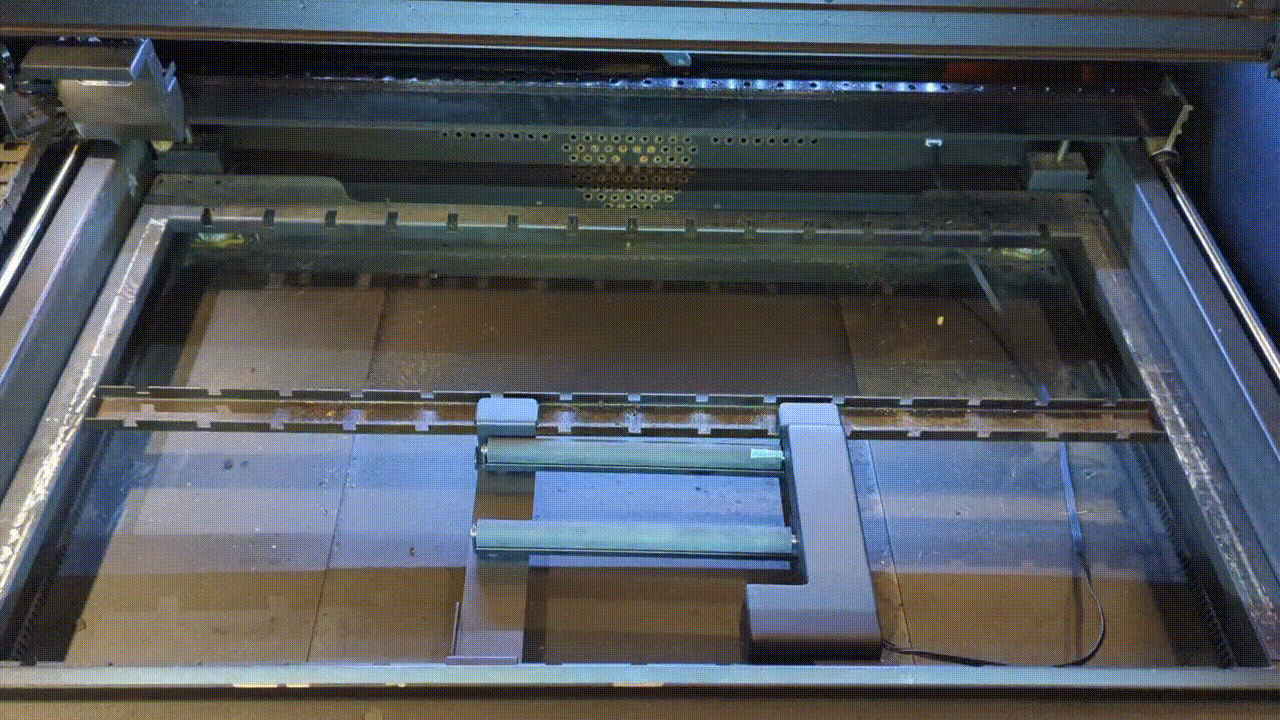

1. 材料を機械内に配置します。

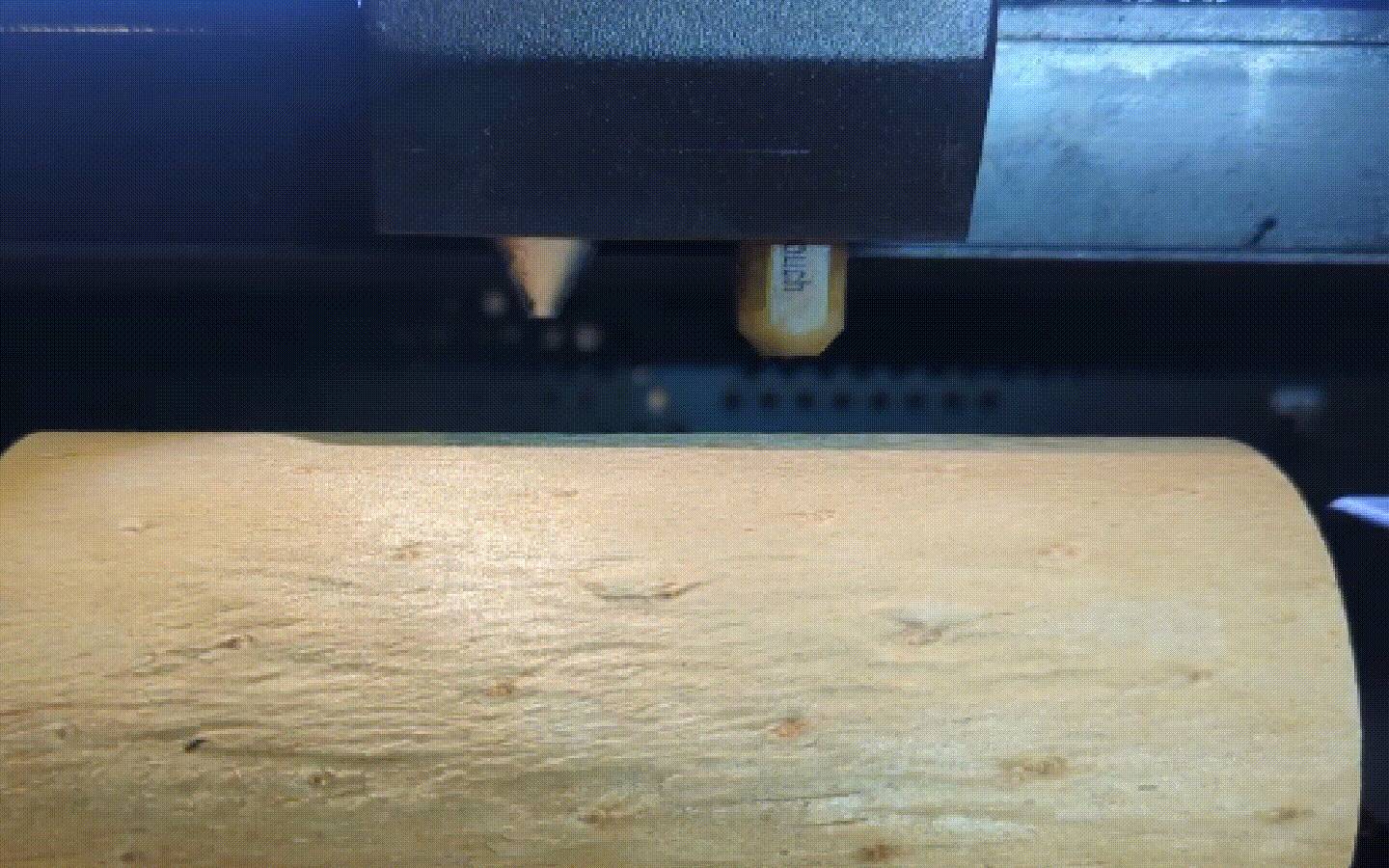

2. 焦点合わせ

- 「レーザー」 「停止」 ボタンを パネルで クリックして、モーターを緩めます。

- レーザーヘッドを材料の上に移動します。

「AF」ボタンを2回タップして自動焦点を開始します。

(彫刻/切断操作を行う前に、必ず距離が正しく設定されていることを確認してください。)

LightBurnにファイルをインポートする

ファイルをインポートするには、上記のアイコンをクリックするか、ファイルを直接作業エリアにドラッグ&ドロップしてください。

彫刻パラメータを設定する

レイヤーのオブジェクトをクリックし、「の右下隅でパラメータを設定します。」パネルの右下でパラメータを設定します。 の右下隅でパラメータを設定します。 タブでクリックします。

5. 「オーバースキャン」効果をオンにする

- レイヤーが "塗りつぶし、塗りつぶし+線、画像、オフセット塗りつぶし" モードの場合、 "オーバースキャン" 機能を有効にすることをお勧めします。

- レイヤーをダブルクリックして "カット設定エディタ"にアクセスします。オーバースキャン効果をオンにし、パーセンテージを入力してください。

注意：パラメータ設定は速度と材料によって異なりますので、この記事の最後にある「材料パラメータの推奨設定」を参照してください。

6. 開始位置を設定する

「開始位置」のドロップダウンリストから "現在の位置" を選択します。 "開始位置" を レーザー タブでクリックします。

注意：LightBurnはアライメントのためのカメラプレビュー機能に対応していないため、 「開始位置」の設定は「現在の位置」にすることをお勧めします。

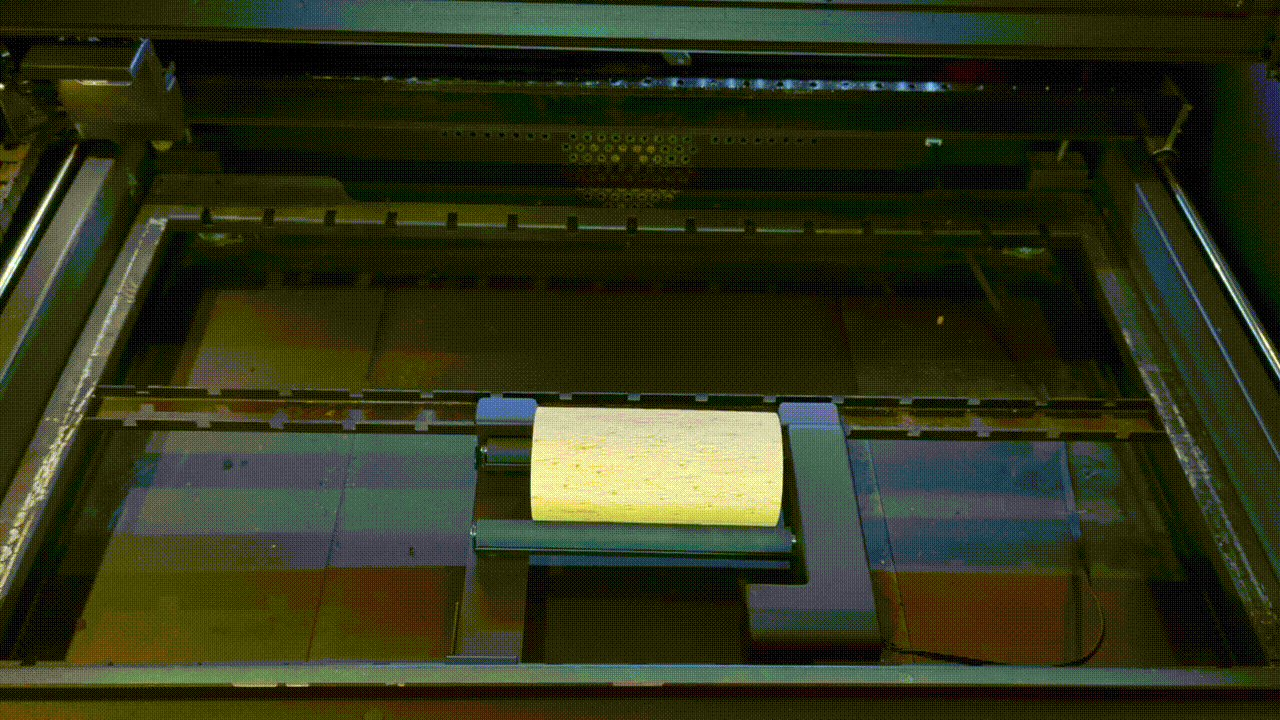

7. レーザーヘッドを彫刻したい位置に移動します。
- 「レーザー」 「停止」 ボタンを パネルで パネルでモーターを解除してから、レーザーヘッドを彫刻したい位置に移動します。

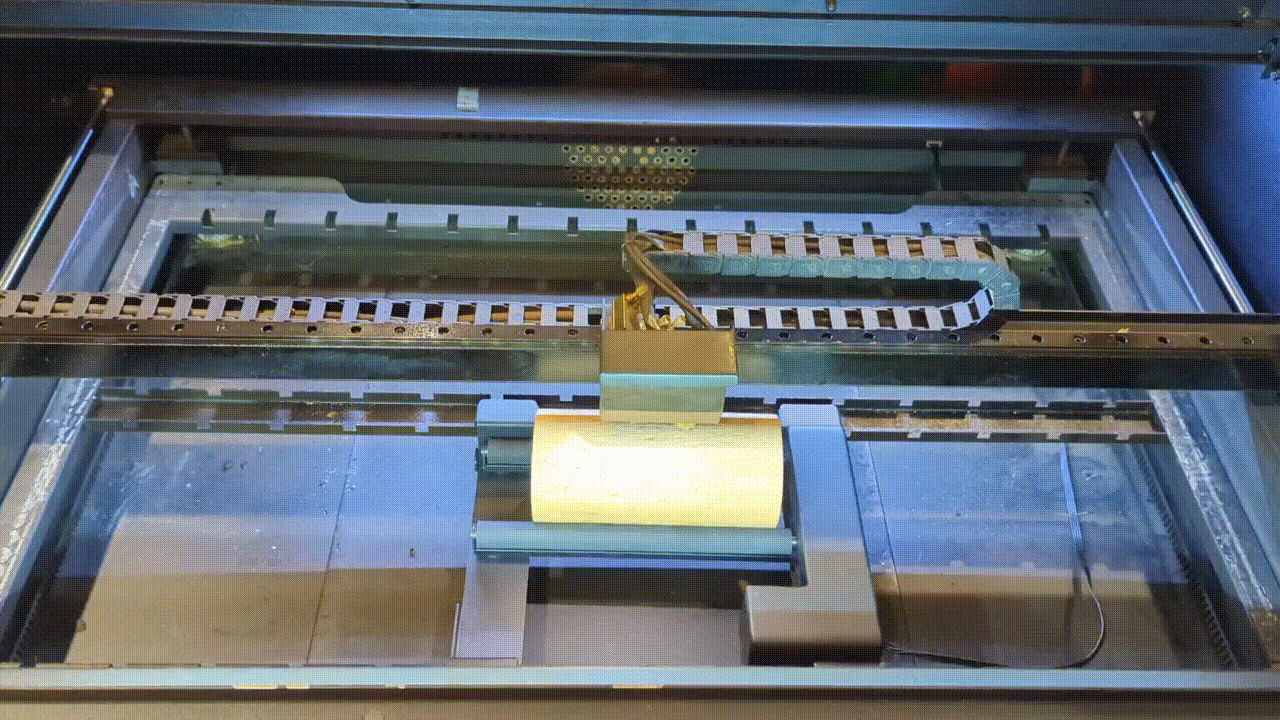

8. ドアを閉めます

9. ファイルを送信します
- 入力してください "R1" を "コンソール" ウィンドウに入力し、ロータリーモードを有効にします。

- クリックして "開始" ファイルを送信します。

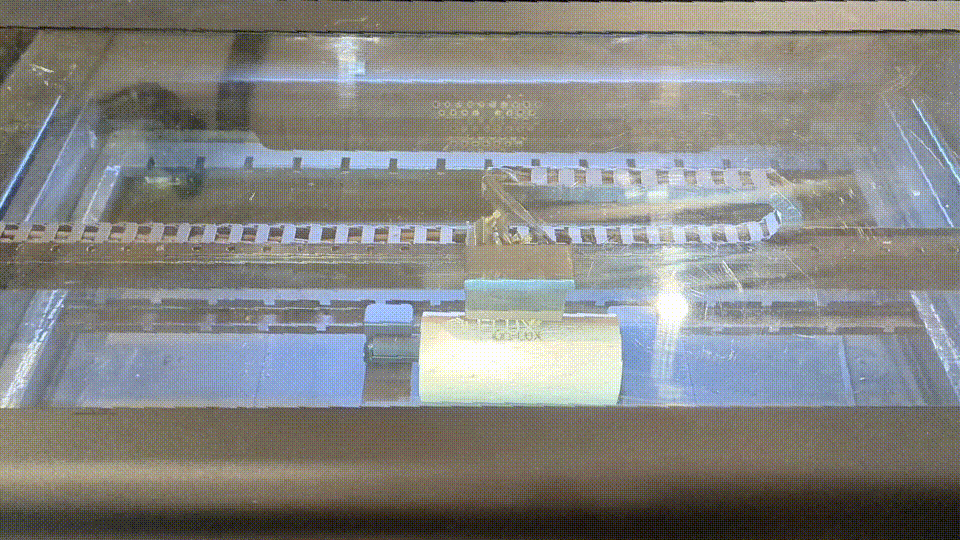

10. 彫刻完了

注意: ロータリー軸使用後に非ロータリー軸で彫刻する場合は、彫刻前に右側パネルの「コンソール」に「R0」と入力し、ロータリー軸モードを無効にしてください。 この操作は、ジョブが中断または未完了の場合にのみ必要です。通常の条件下でジョブが完了した場合は不要です。

___________________________________________________________________________________

材料パラメータの推奨設定

HEXA
