免責事項
LightBurnを使用してHEXAを制御するには、LightBurnソフトウェアの公式版をダウンロードする必要があります。LightBurnはサードパーティ製ソフトウェアであるため、FLUXはその操作によって生じた損失について一切の責任を負いかねます。
HEXAのファームウェアは様々なテストを経ていますが、LightBurnソフトウェアの一部機能がマシンと互換性がない可能性があります。互換性の問題でエラーが発生した場合は、以下のリンクの手順に従って、お近くの販売店またはFLUXサポートに適切に問題を報告してください。 [カスタマーサービスへのお問い合わせ]
ご使用の前に
1. ファームウェアをv4.2.1以上に更新してください。
- HEXAの操作パネルで 「MACHINE → 最新のファームウェアに更新」 を選択してください。 - また、
を使用してファームウェアを更新することもできます。 を使用してファームウェアを更新することもできます。
公式ウェブサイト からファームウェアをダウンロードし、「Machine → ファームウェアの更新」 をクリックしてください。 その後、コンピューター上のファームウェアファイルを選択して、マシンのファームウェアを指定のバージョンに更新します。
2. 以下の構成ファイルをダウンロードしてください: HEXA_Preset
注意：提供した設定ファイルにはGCodeとボーレート設定が含まれています。ボーレート設定s設定ファイルを使用しない場合は、「デバイス設定」で個別に設定してください。 「デバイス設定」で （詳細については この記事 を参照してください）
3. ドライバーをダウンロードしてインストールします。
ドライバーのインストールについては、以下の記事をご参照ください: LightBurn Bridge Cable - ドライバーのインストール
LightBurnの設定
LightBurnをダウンロードするには、 ここをクリック.
1. LightBurnを起動し、 "デバイス" を レーザー タブで選択します。

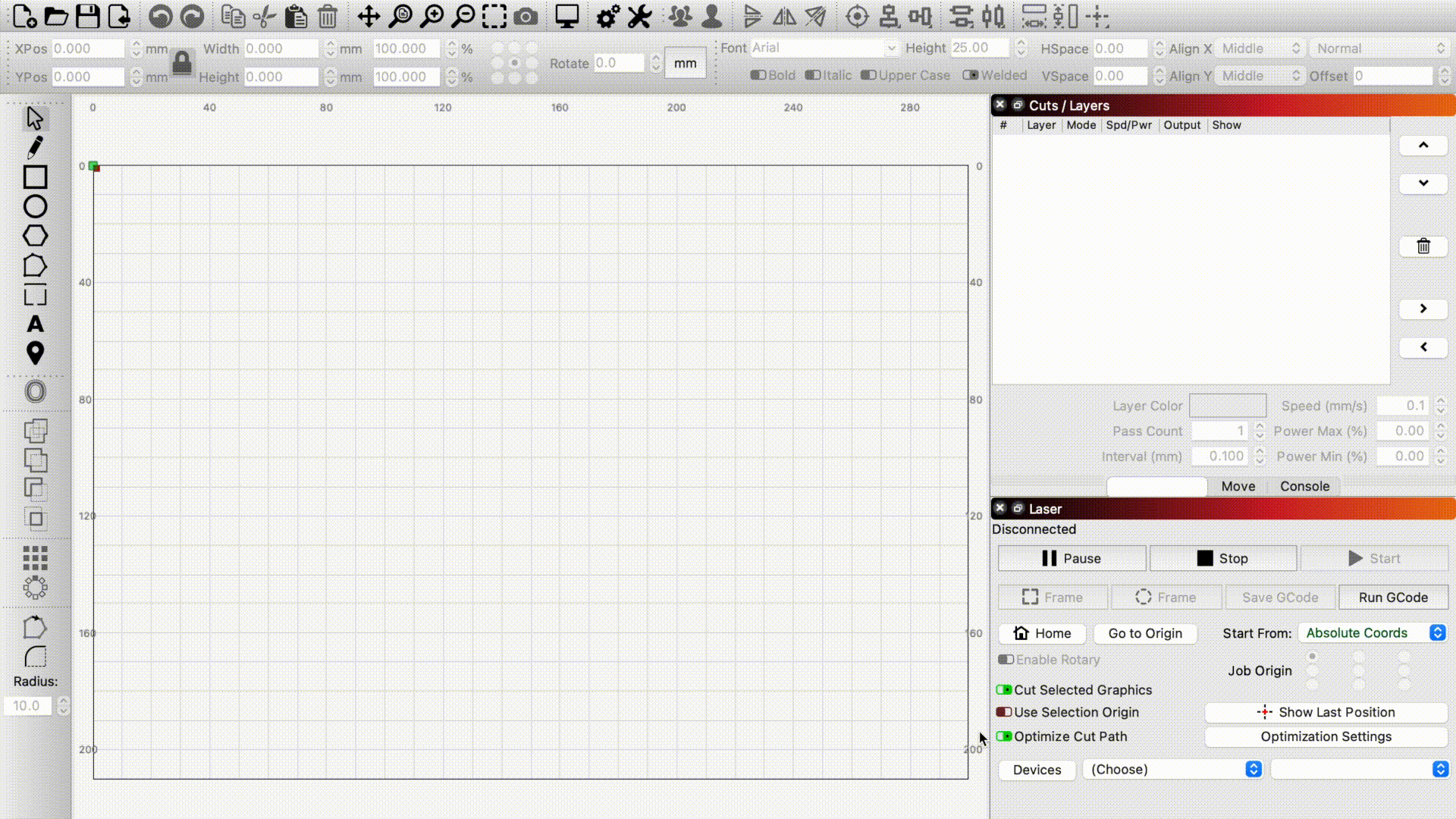

2. "インポート" をクリックし、ダウンロードした HEXA_Preset ファイルをインポートします。
3. ファイルが正常にインポートされると、以下のデバイス情報が表示されます。
LightBurn ブリッジケーブルを使用して、コンピューターを機器に接続してください。
1. LightBurnケーブルを機器側面のUSBポートに接続します。
（USBアイコン が機器パネルの右上に表示され、接続が成功したことを示します。）
2. LightBurnブリッジケーブルのもう一方の端を コンピューターに接続します。
3. 正しいUSBポート名を選択してください。間違ったポートを選択すると、接続に失敗します。別のポートを試す必要がある場合もあります。接続に成功すると、コンソールタブに以下の情報が表示されます。
原点復帰テスト
コンピューターが機械に正常に接続されると、機械は自動的に原点復帰を開始します。そうでない場合は、ホームボタンをクリックして、原点復帰機能が正常に動作するか確認してください。
操作開始

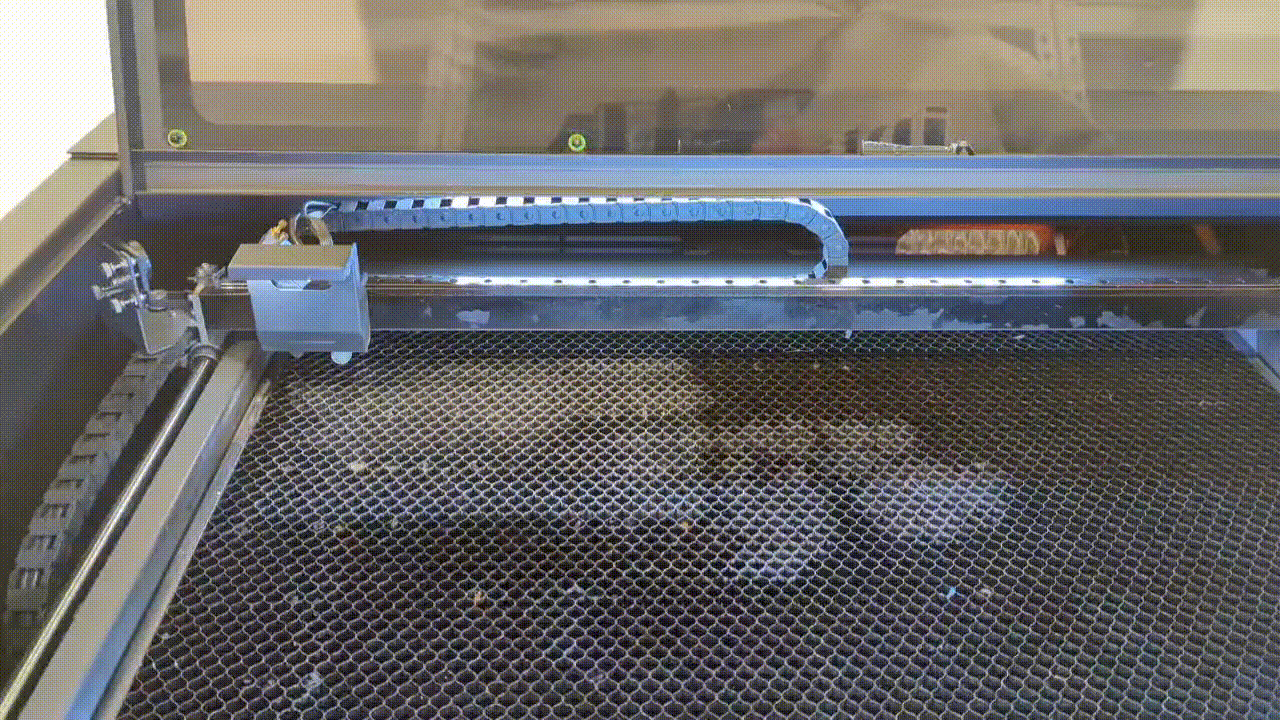

1. 加工材料を機械内に設置します
2. 焦点合わせ
- クリックします "停止" ボタンを "レーザー" パネルでモーターをフリーにします。

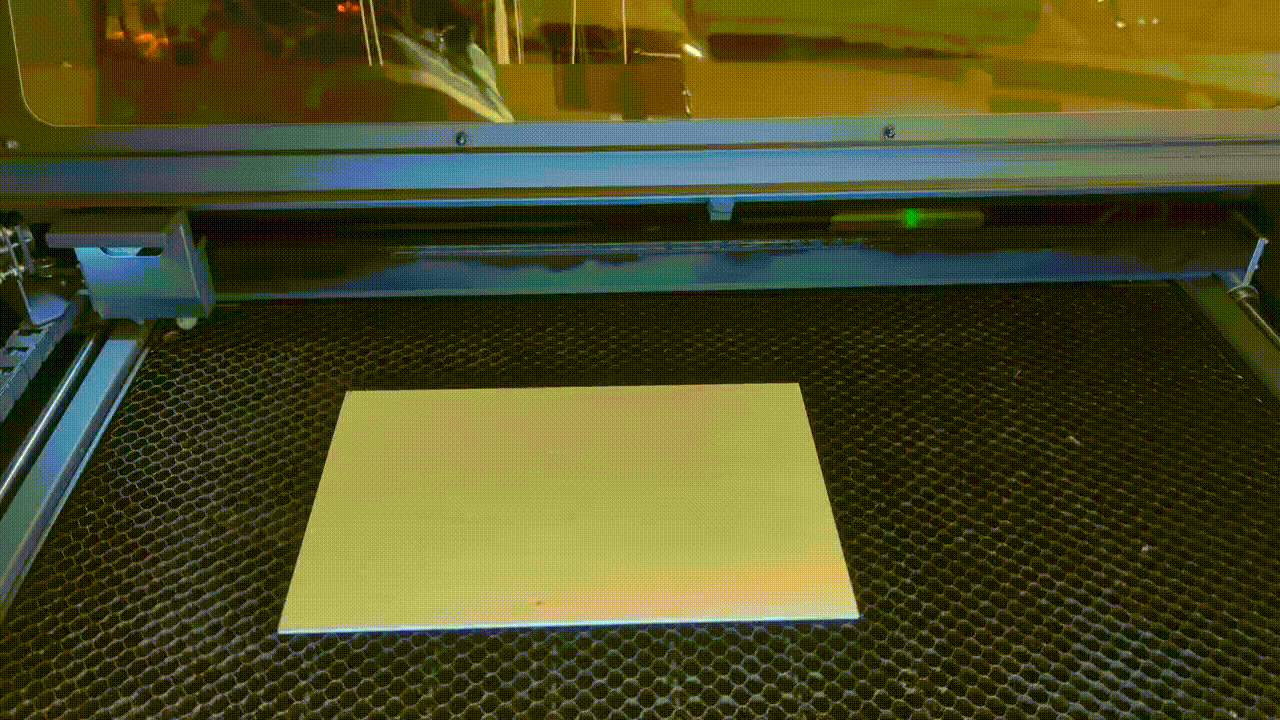

- レーザーヘッドを加工材料の上に移動します。

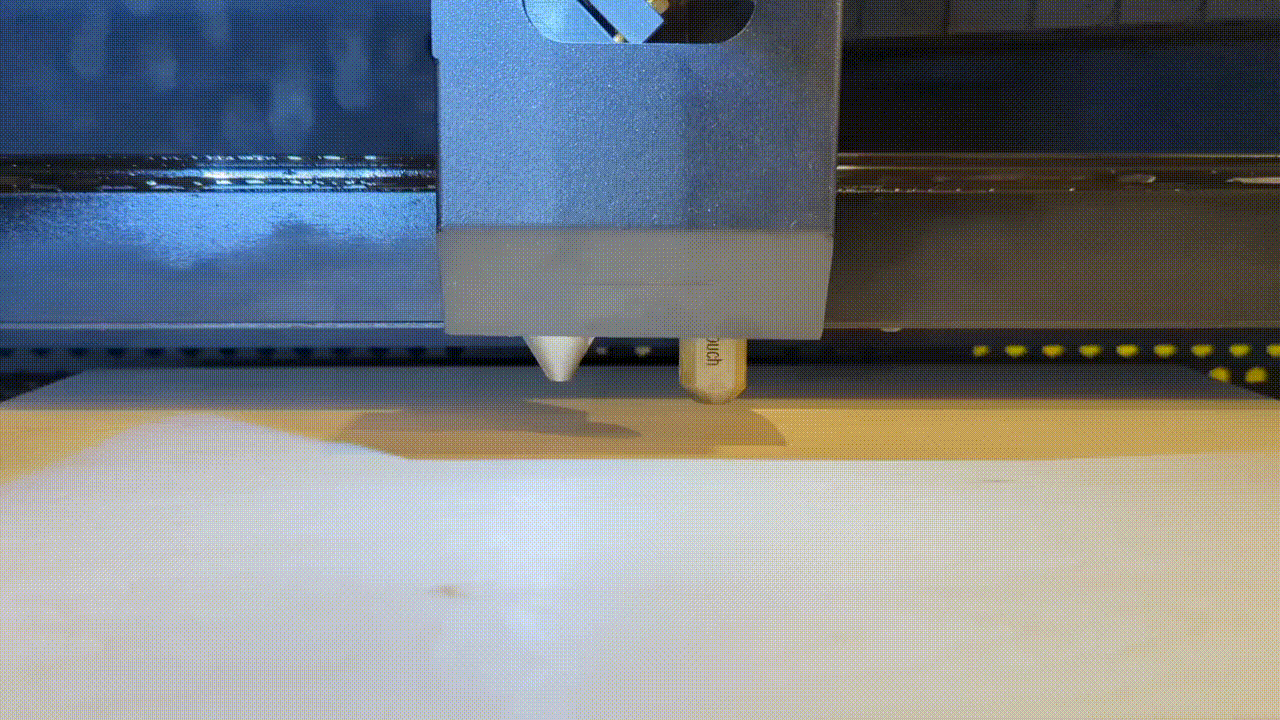

- 「AF」ボタンを2回押して、オートフォーカスを開始します。
（彫刻/切断作業の前に、必ず焦点距離が正しく設定されていることを確認してください。）
注意: LightBurnの制御開始から3分以内に、機械が自動的にモーターをフリーにすることを確認してください。 モーターが長時間ロックされたままだと、機械が損傷する可能性があります。 （クリックすると、 "停止" ボタンを "レーザー" パネルでモーターがフリーになります）
3. LightBurnにファイルをインポートする
上のアイコンをクリックしてファイルをインポートするか、ファイルを直接作業エリアにドラッグ＆ドロップします。ファイルをインポートするか、作業エリアに直接ドラッグ＆ドロップしてください。 そして、ファイルを作業エリアに直接ドラッグ＆ドロップします。
4. パラメーターを設定する
aをクリックします パターン またはレイヤーをクリックし、画面右下の カット/レイヤー タブで選択します。
5. 「オーバースキャン」効果をオンにする
- レイヤーが 「塗りつぶし、塗りつぶし+線、画像、またはオフセット塗りつぶし」 モードに設定されている場合、 「オーバースキャン」 機能を有効にすることをお勧めします。
- レイヤーをダブルクリックして 「カット設定エディター」を開きます。オーバースキャン効果をオンにし、パーセンテージを入力してください。
注意：
- パラメーター設定は速度と材料によって異なります。 この記事の末尾にある「材料パラメーターの推奨設定」をご参照ください。
- モーターの制御を失った後、レーザーヘッドを動かした場合は、ジョブを送信する前に必ず「原点復帰」を押して位置をリセットしてください。そうしないと、衝突の危険性があります。
6. 開始位置の設定
HEXAの操作パネルで 「絶対座標」 ドロップダウンリストの 「開始位置」 を レーザー タブで選択します。
注意：「絶対座標」の操作は を使用してファームウェアを更新することもできます。と非常に類似しているため、を使用してファームウェアを更新することもできます。の使用経験がある ユーザーには特におすすめです。
絶対座標
メイン編集ウィンドウに表示されているのは、お使いのマシンの作業エリアです。このエリアに配置したものは、マシン上の対応する位置で加工されます。
7. レーザーパネルの「原点復帰」をクリックします。
モーターの制御を失った後、レーザーヘッドを動かした場合は、ジョブを送信する前に必ず「原点復帰」を押して位置をリセットしてください。そうしないと、衝突の危険性があります。
8. プレビューしたいパターンを選択し、 「フレーム」 をクリックして、パターンが予定した位置に彫刻されるかどうかを確認します。

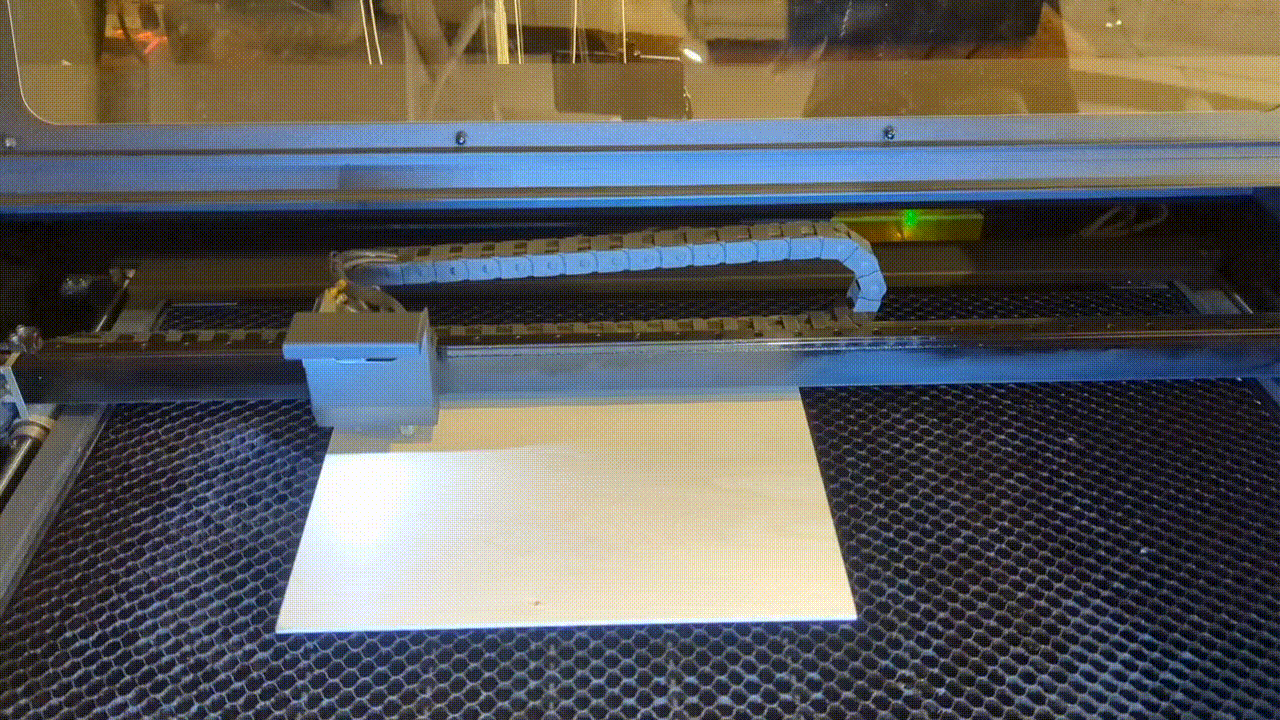

9. ドアを閉めます
10. 原点復帰をクリックし、ジョブを送信します
画像を選択し、 "開始" を レーザー タブをクリックしてジョブを送信してください。
注意： プロジェクト実行中にケーブルを取り外すと、操作が停止します。ジョブ実行中はケーブルが確実に接続されていることを確認してください。

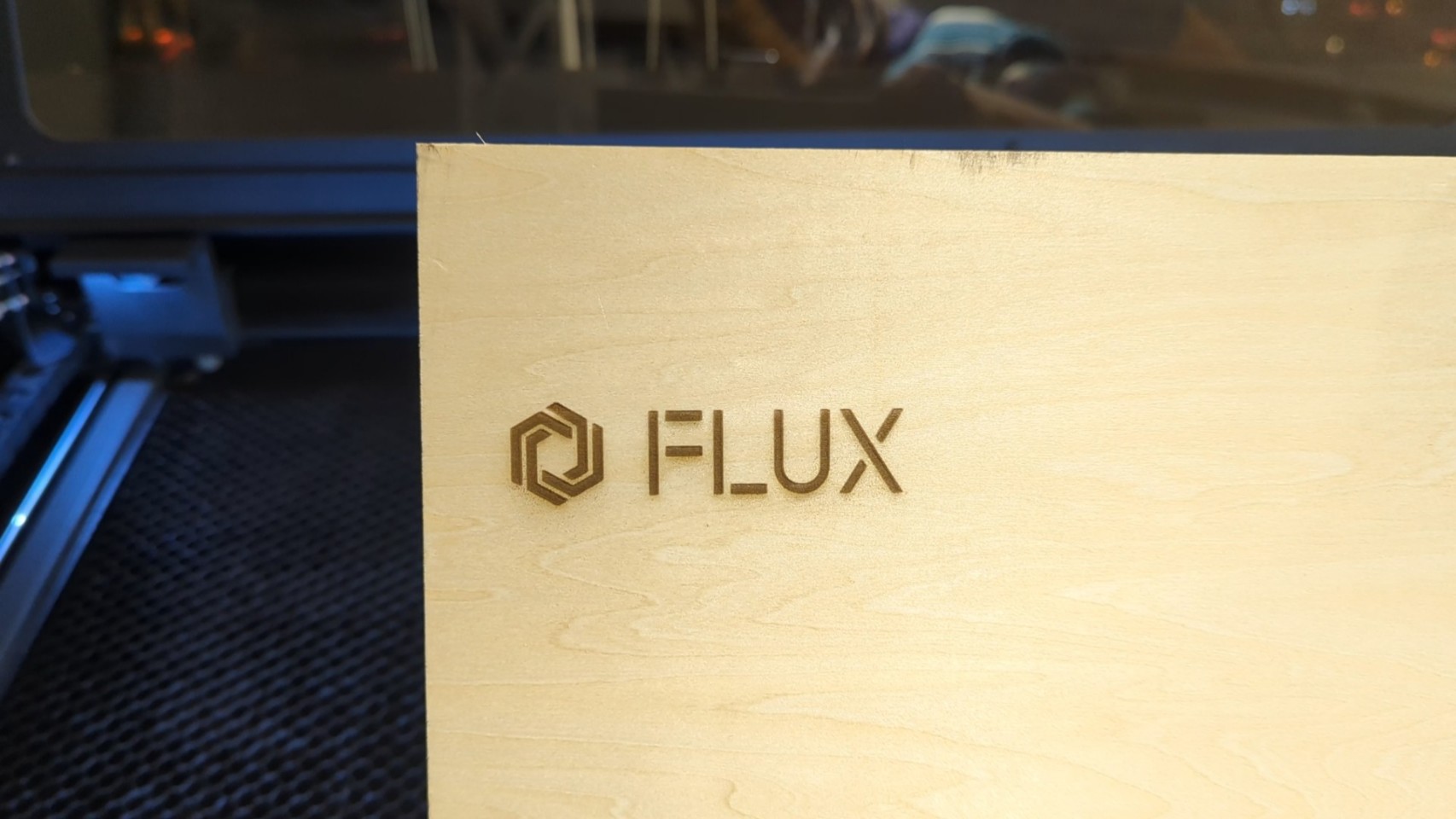

11. 彫刻結果
注意: 彫刻結果がぼやけている、不鮮明、または色が薄い場合は、レーザーヘッドが正確にフォーカスされているか確認してください。
____________________________________________________________________________________
絶対座標以外にも、パターンをマシンの作業エリア内に 配置する方法をLightBurnに指示するオプションがあります。
現在位置
現在のレーザーヘッドの位置を基準にジョブの切断/彫刻が行われます。
ジョブ原点
設定 "ジョブ原点" は、レーザーに対してジョブをどのように配置するかをLightBurnに指示します。
(メイン編集ウィンドウに表示される緑色の"ジョブ原点"インジケーターは、設定を変更すると移動します。)
____________________________________________________________________________________
素材パラメーターの推奨設定
HEXA
| 素材 | パワー | 速度 | 実行 | オーバースキャン | |
| 木材 | 3mmカット | 45.0 % | 6.0 mm/s | 1回 | - |
| 木材 | 5mmカット | 65.0 % | 3.0 mm/s | 2回 | - |
| 木材 | 彫刻 | 18.0 % | 150.0 mm/s | 1回 | 4% |
| アクリル | 3mmカット | 40.0 % | 6.0 mm/s | 1回 | - |
| アクリル | 5mmカット | 55.0 % | 3.0 mm/s | 2回 | - |
| アクリル | 彫刻 | 18.0 % | 100.0 mm/s | 1回 | 4% |
____________________________________________________________________________________
回転彫刻
ロータリーのバージョンに応じて、以下の記事をご参照ください。
