この記事では、FLUX Chuck Rotaryを使用して彫刻作業を開始する方法をご案内します。
ただし、初めて彫刻を行う前に、 FLUX Chuckマニュアルを必ずお読みいただくことを強くお勧めします。

ステップ1

HEXAのロータリー機能を使用するには、以下のソフトウェアとファームウェアのバージョンが必要です。

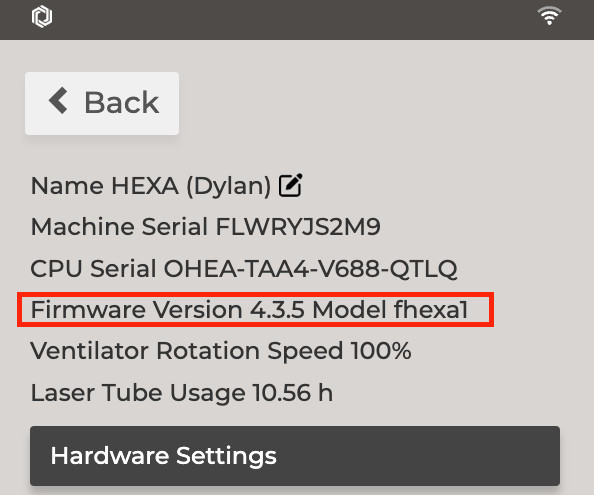

*Beam Studioバージョン 2.4.2 以上（ガイド)*	ファームウェアバージョン 4.3.5 以上（ガイド)

ステップ2

HEXAロータリースタンドを設置します。

手順:

電源を入れ、ベッドを最下部まで下げてください。
マシンの電源をオフにしてください。
ハニカムプレートを取り外してください。
プラットフォームブラケットにスタンドを設置してください。

動画:

ステップ3

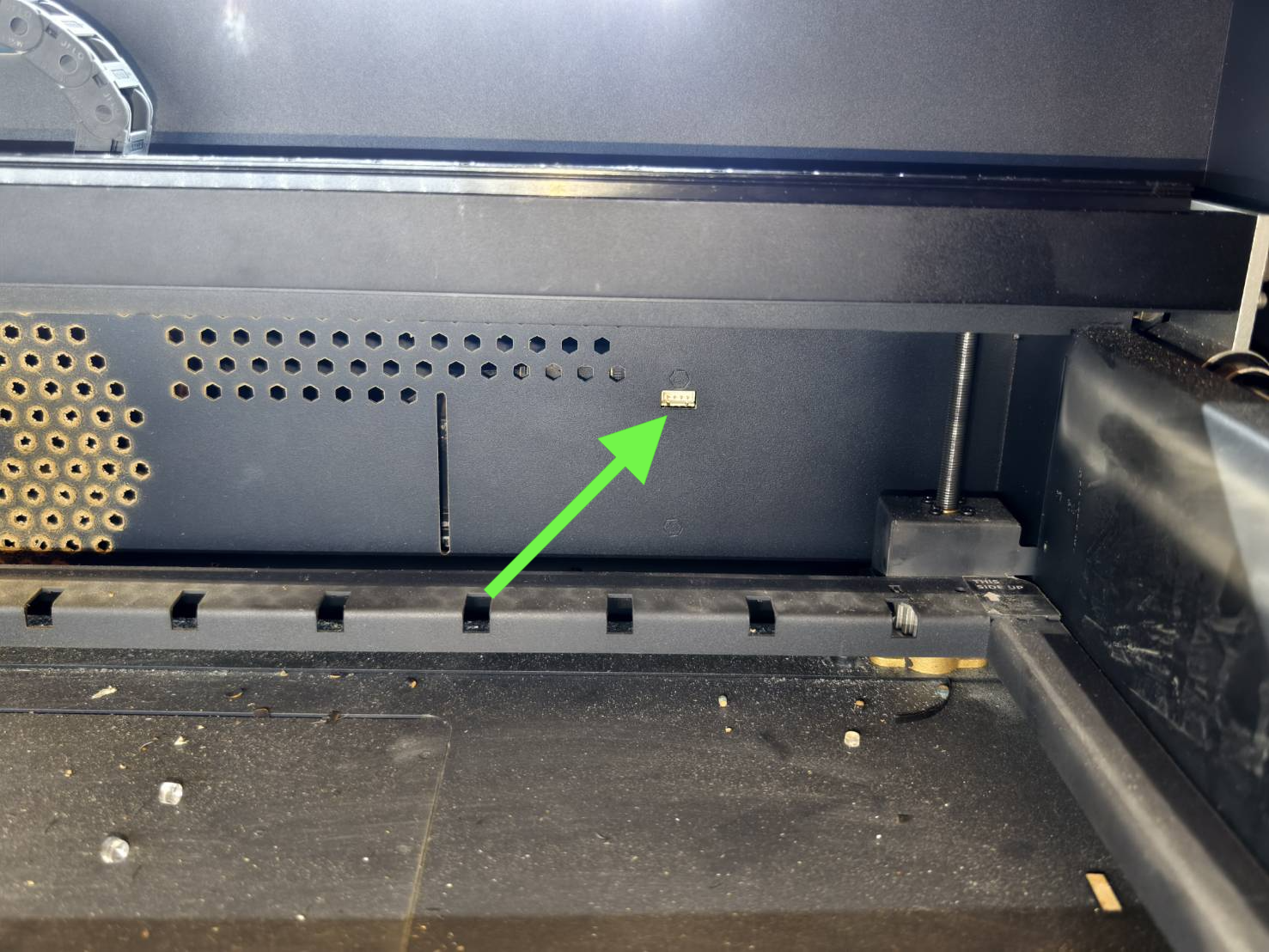

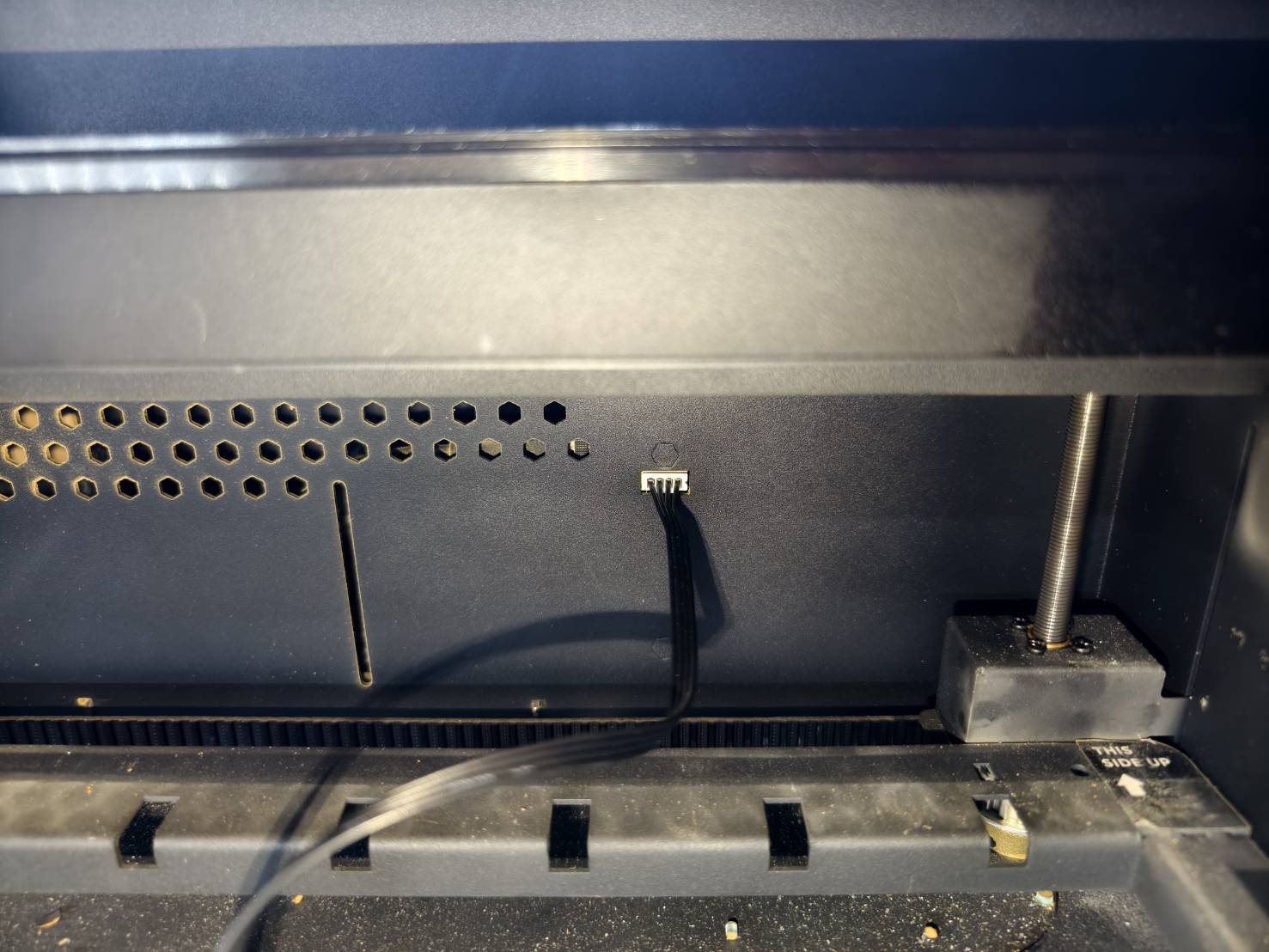

同梱されている接続ケーブルを本体の右後部に挿入してください。

ステップ4

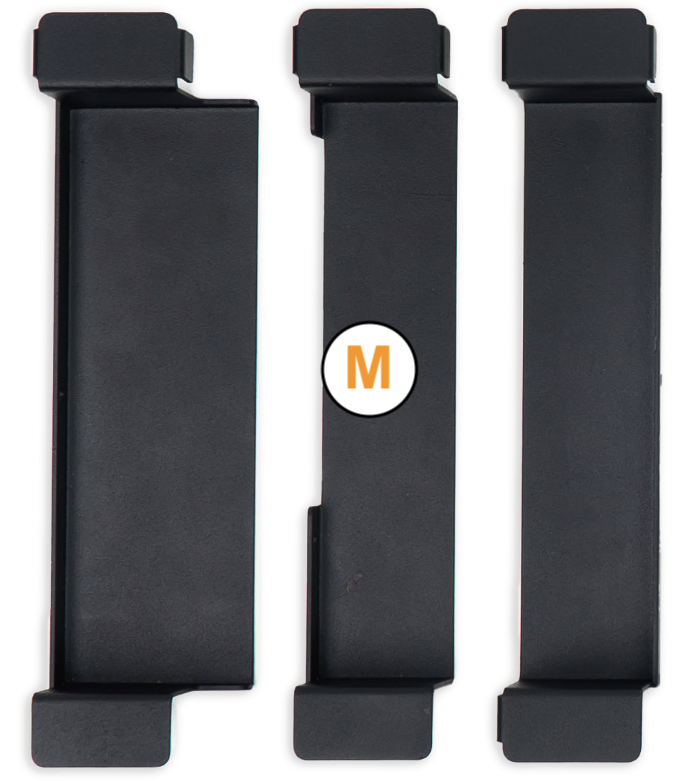

加工する素材に適したジョーをロータリーに取り付けてください。
ジョーの取り付け方法については、取扱説明書をご参照ください。
FLUX チャックロータリー取扱説明書
（※初回使用時は、練習やテスト用に不要な材料を使用することをお勧めします。）

ステップ5

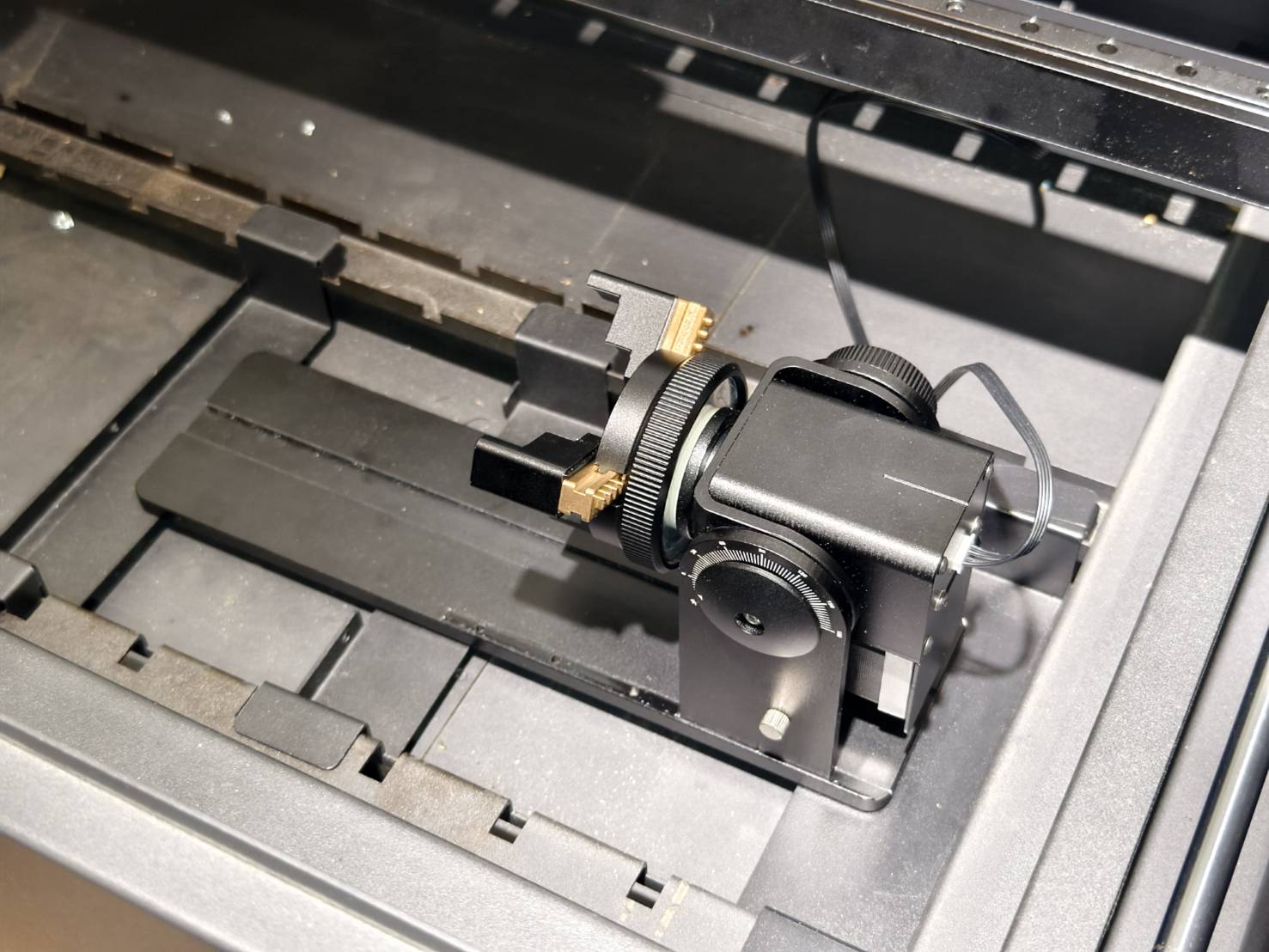

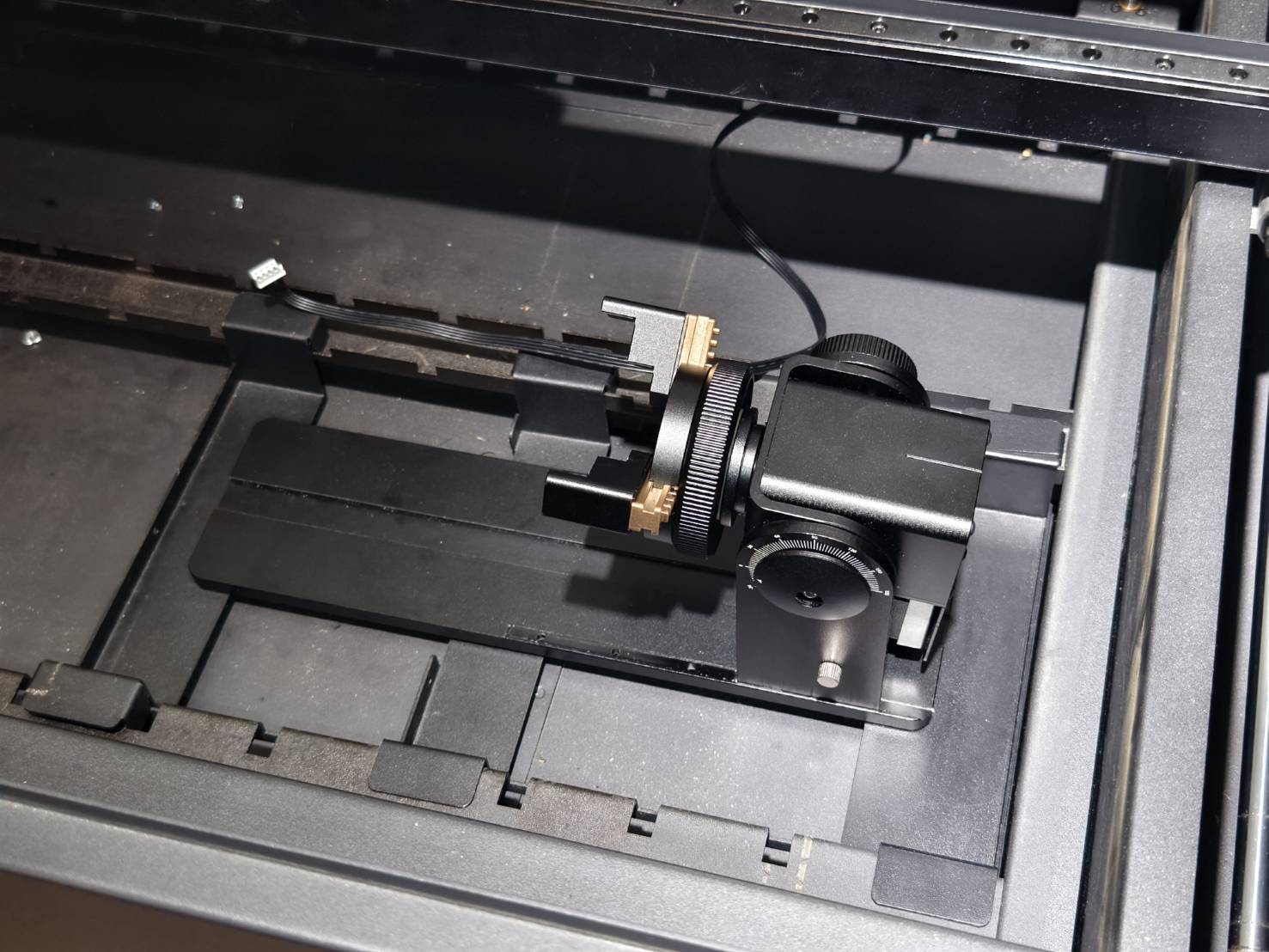

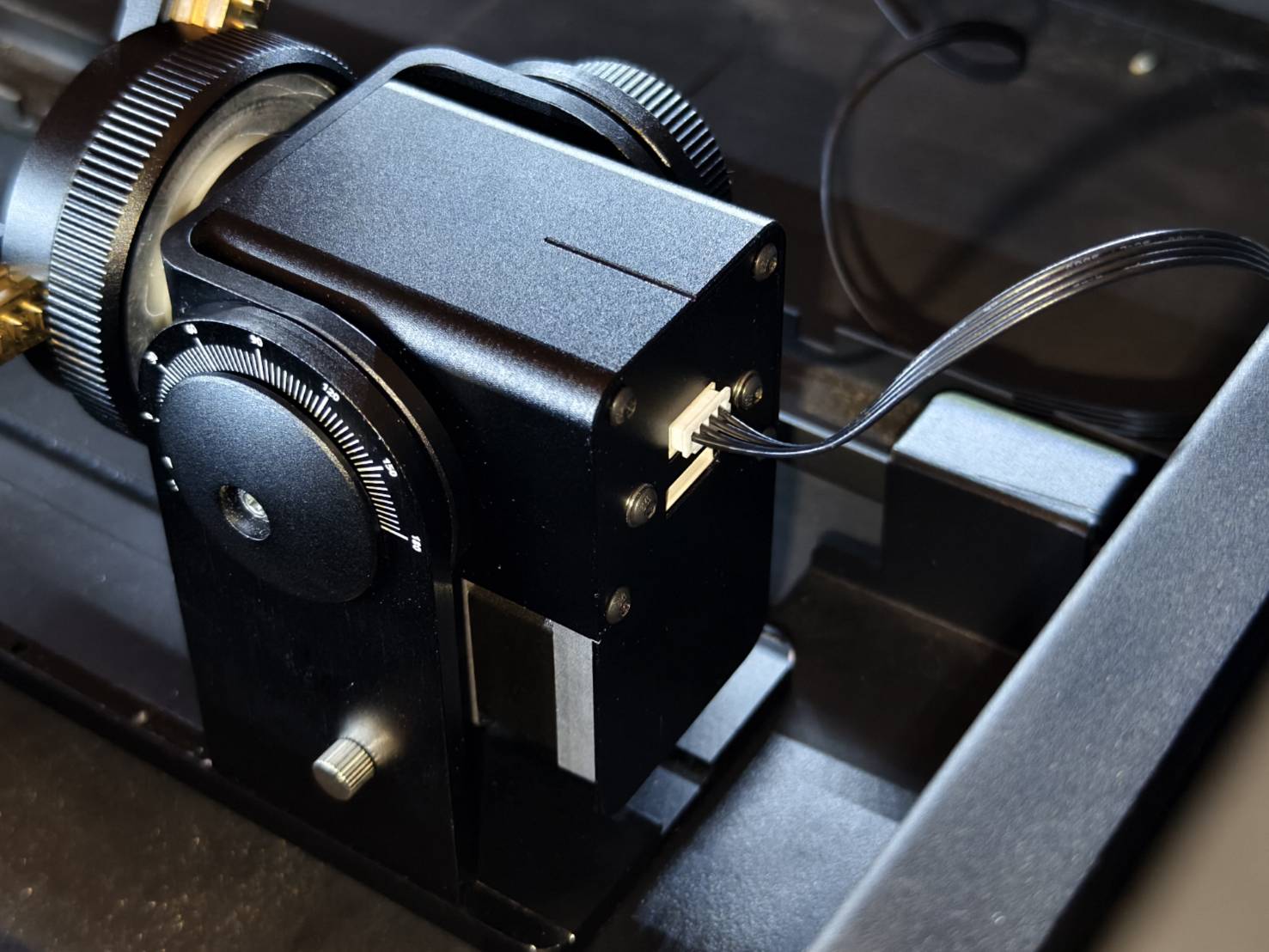

チャックロータリーをスタンドに設置し、ケーブルを本体に接続します。

ステップ6

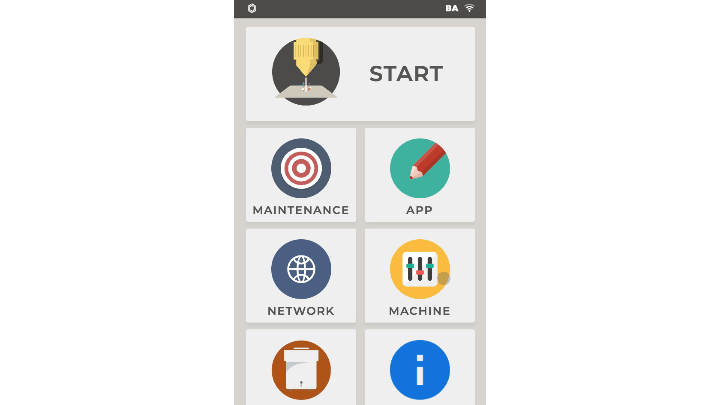

機器の電源を入れ、「ハードウェア設定」から適切なロータリーバージョンを選択します。

マシン >> ハードウェア設定 >> ロータリー設定 >> チャック

ステップ7

材料の直径または円周を測定し、後で使用するためにメモしておきます。
（初回使用時は、練習やテスト用の材料を使用することをお勧めします。）

※材料の直径が25mm未満（円周：78.5mm）の場合は、ステップ7.1.

ステップ7.1

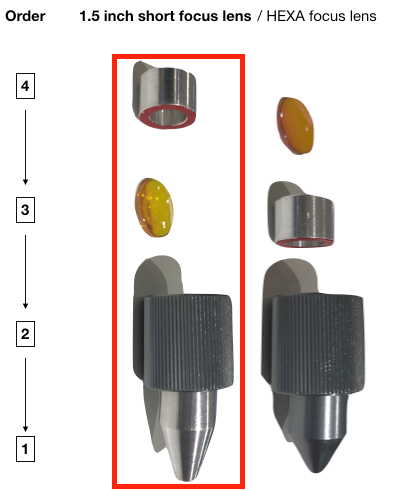

小さな材料（直径25mm未満、周囲長78.5mm未満）を彫刻する場合、集光レンズの位置を変更する必要があります。

レンズは初期設定では上部にありますが、下図の丸で示すように、下部に変更しなければなりません。

集光レンズの位置変更方法については、以下の動画をご参照ください。

ステップ8

ロータリーで材料を固定し、水平に調整します。
（異なる形状の材料の固定方法については、ロータリーチャックガイドを参照してください。)

ステップ9

直径25mm以上（周囲長：78.5mm）の材料に対して、自動焦点調整を実行します。
※材料の直径が25mm未満（円周：78.5mm）の場合は、ステップ9.1.
（小さな材料では自動焦点調整は利用できません。）

手順：

必要に応じてベッドを下げます。

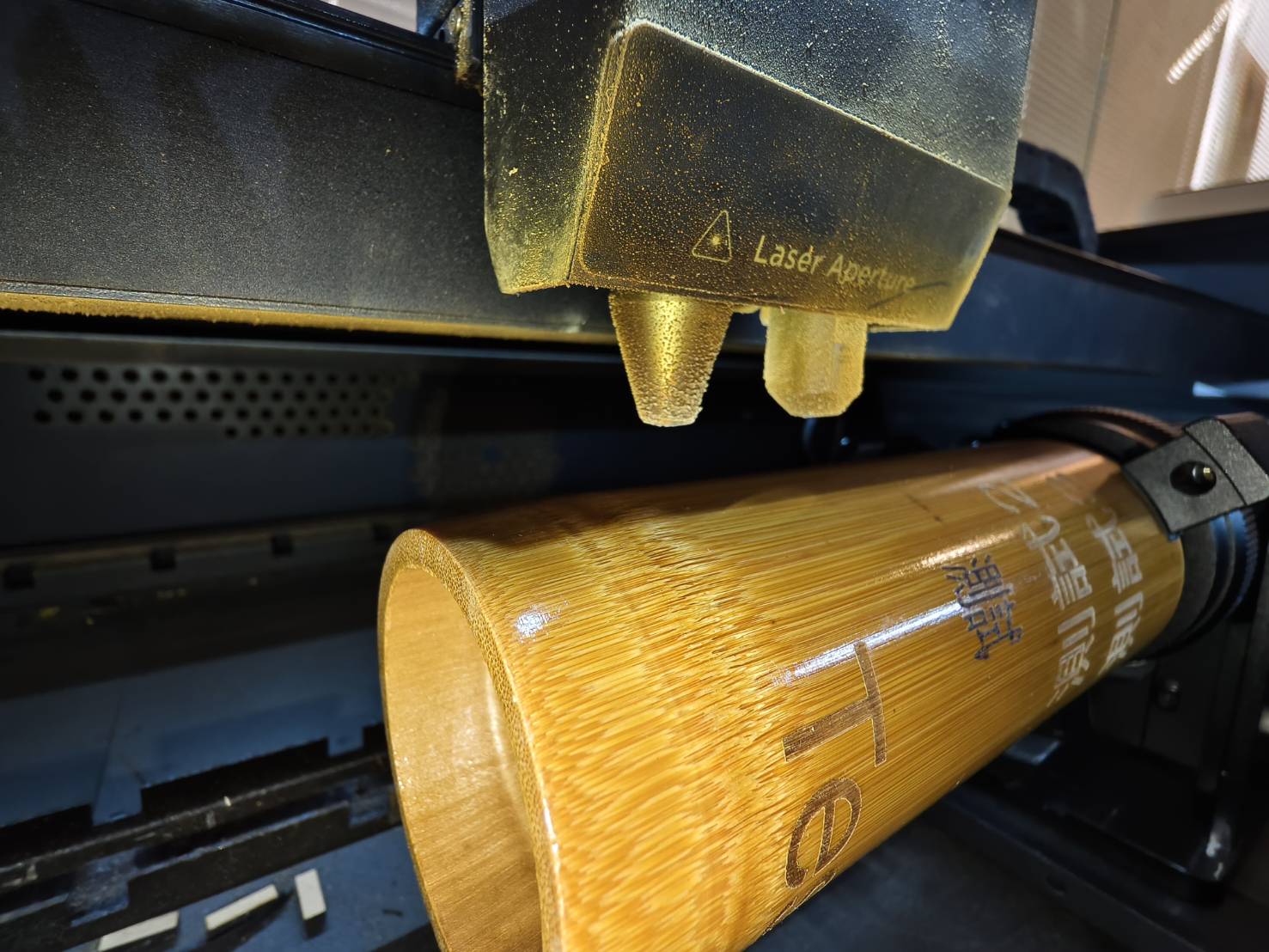

焦点調整プローブを材料の表面に近づけます。
プローブが表面に接触するかどうかを確認するために、ベッドを上げます。
「AF」ボタンをダブルクリックして、自動焦点調整を実行します。

動画:

ステップ9.1

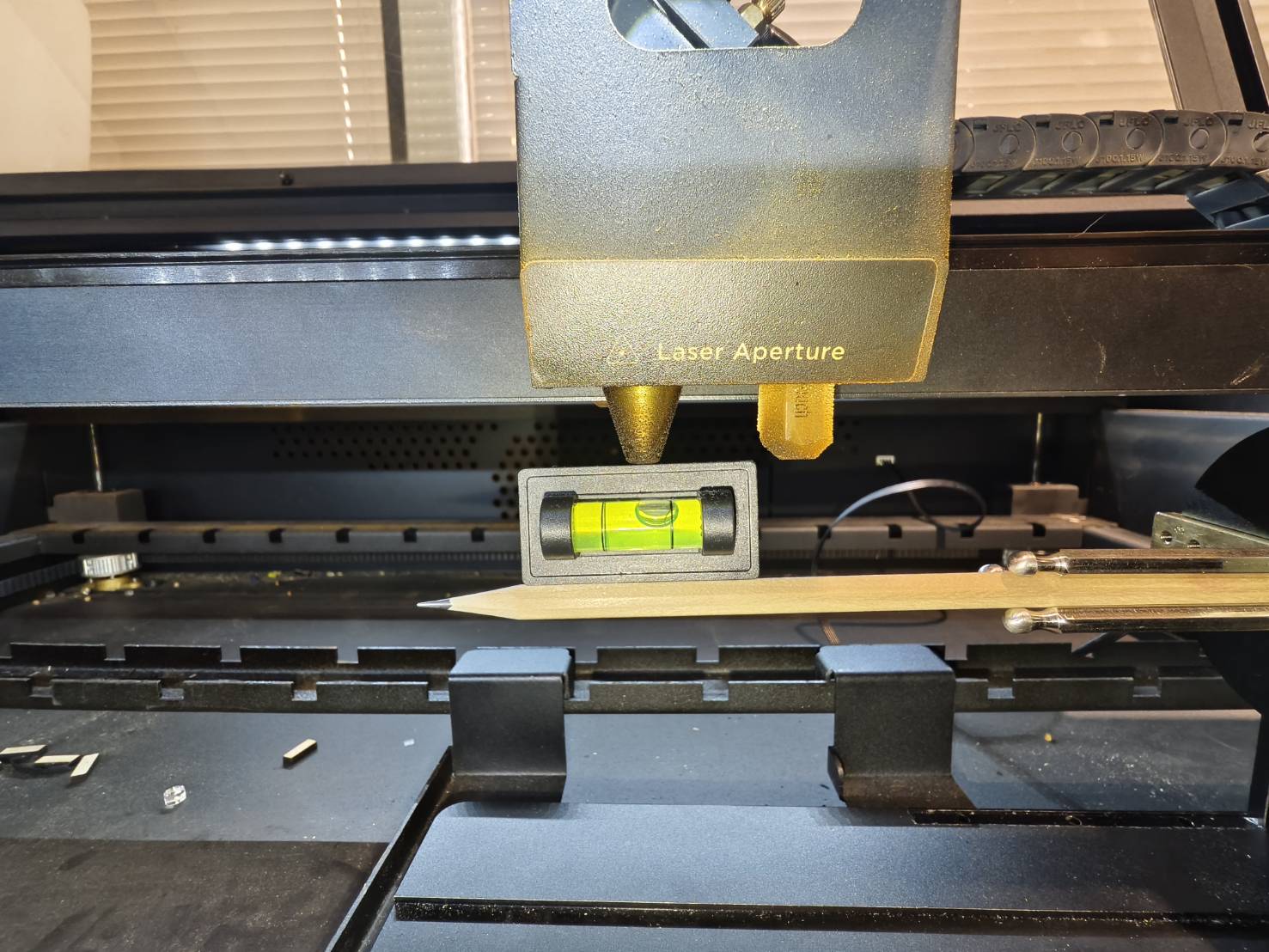

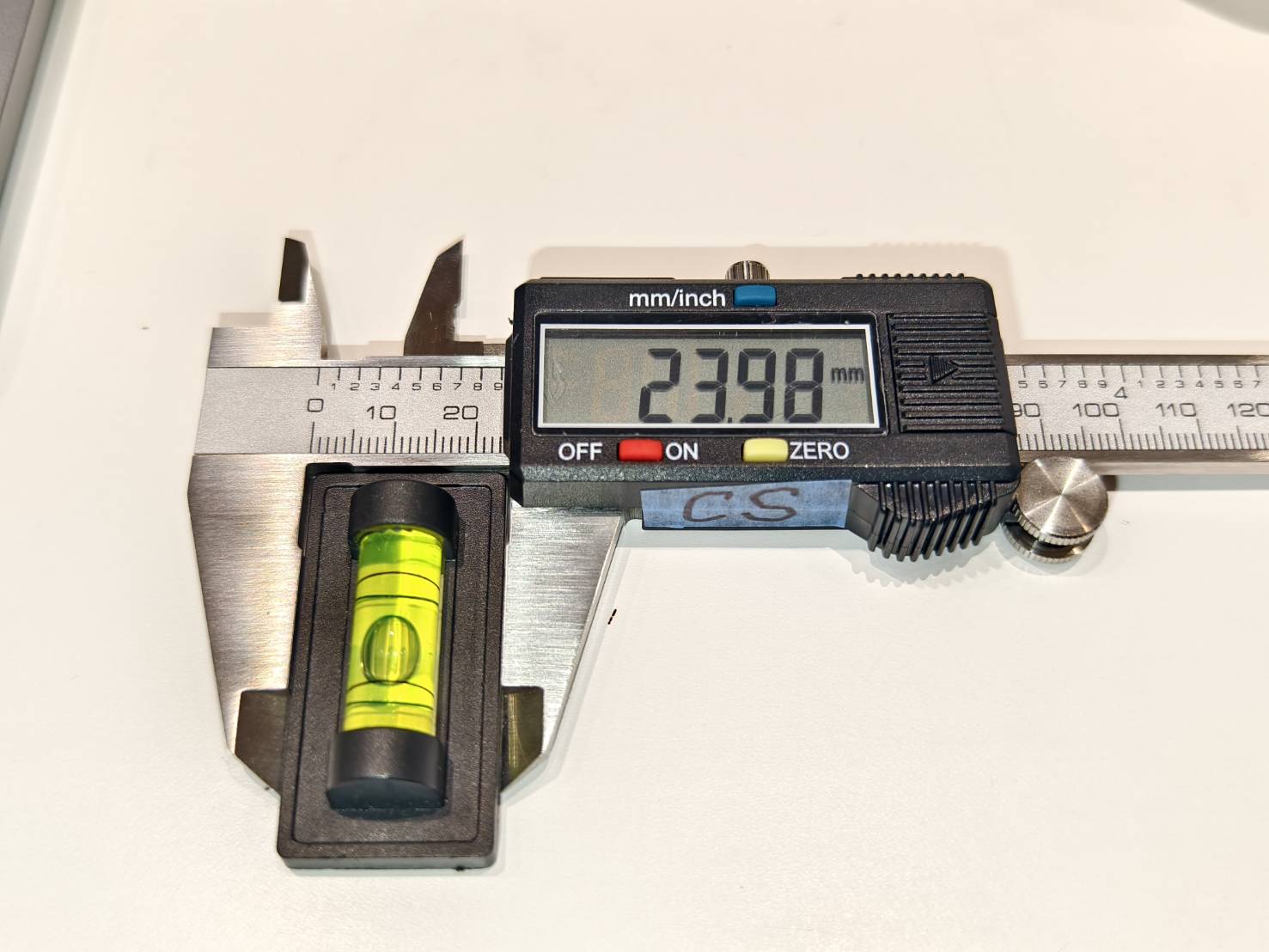

チャックロータリーに付属のミニレベラーを使用して、手動で焦点を調整します。

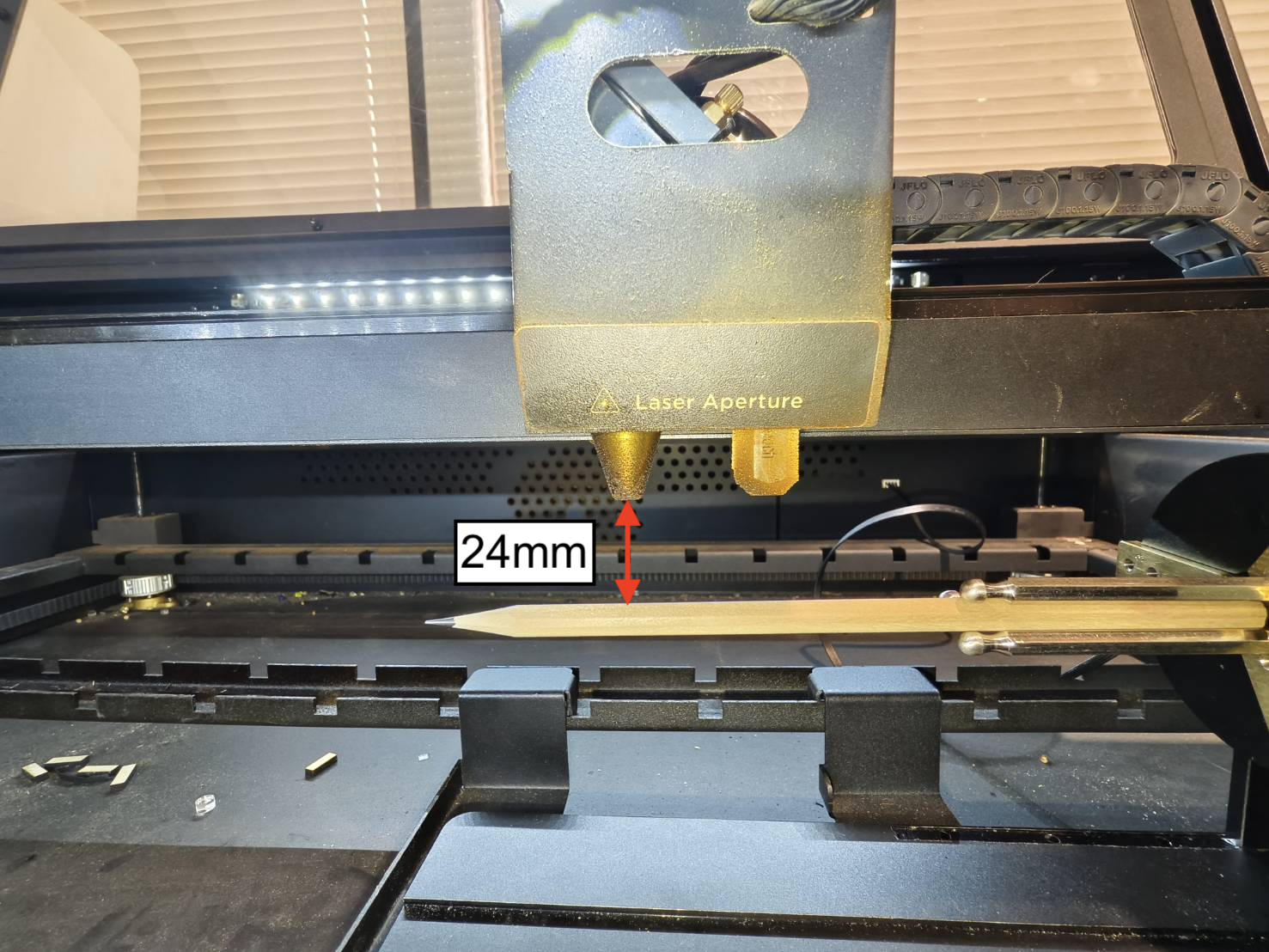

ステップ7.1でレンズの位置が変更されたため、ステップ7.1ノズル先端との距離は現在24mmでなければなりません。
ミニレベラーの幅は約24mmです。
そのため、ミニレベラーを素材の表面に置き、レベラーがノズル先端に接触するまでベッドを上げます。

ステップ10

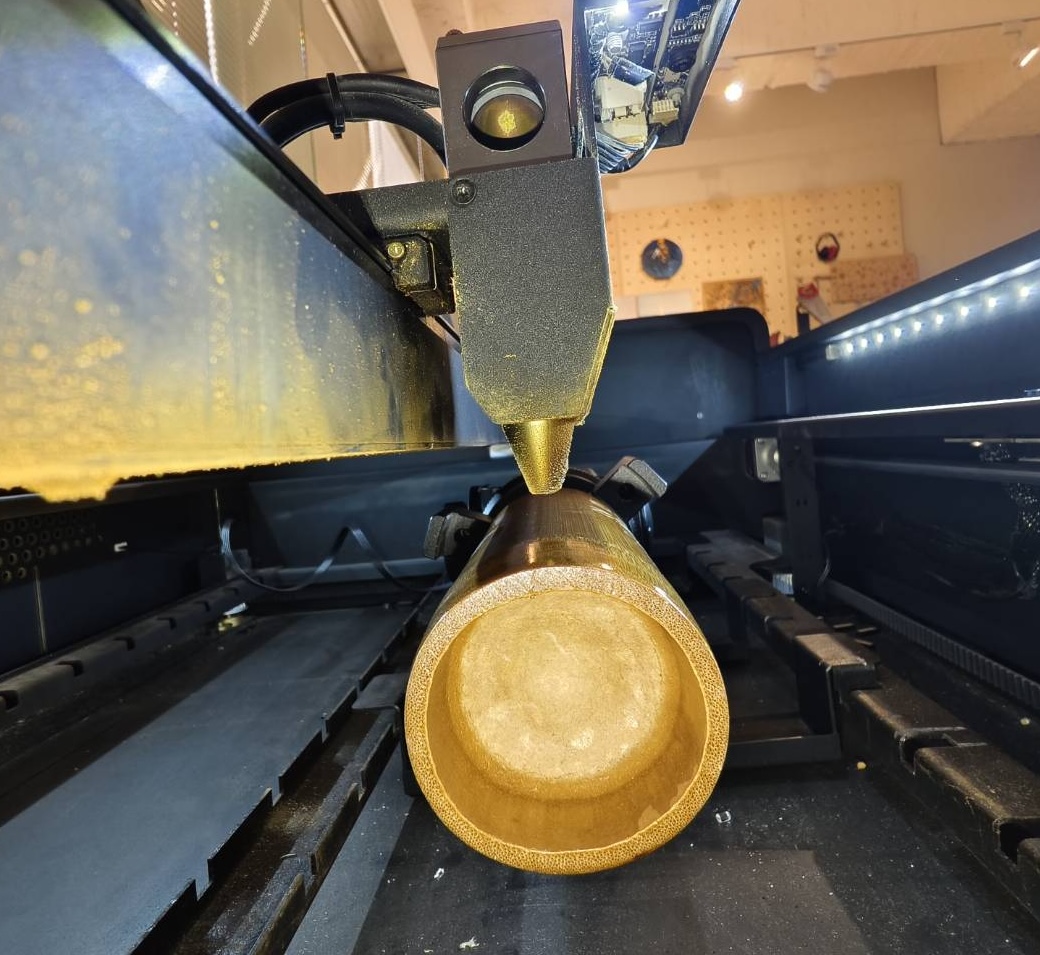

ノズル先端を彫刻したい領域の中心に移動します。

ステップ11

Beam Studioを起動します。

Screenshot 2024-09-26 at 11.27.12 AM.png

ステップ12

「ドキュメント設定」に移動し、変更を行います。

1. 作業エリアを「HEXA」に変更します。

2. 開始位置オプションを「現在位置」に変更します。

3. ジョブ原点は「中央」を選択します。

4. ロータリー機能を有効にします。

5. ミラーについては、ロータリーが反転している場合はミラー機能を有効にする必要があります。
反転していない場合は、無効のままにしてください。
（Adorのみ利用可能）

デフォルト位置（上部が平らです）	反転位置（モーターが上にあります）

ステップ13

「ロータリー設定」に移動し、変更を行います。

1.
ロータリー機能が有効になっていることを確認します。

2.
タイプとしてチャックを選択します。

3.
材料のサイズを入力してくださいステップ7.
(いずれかの値を入力すると、ソフトウェアが自動的にもう一方を計算します。)

4.
ロータリーが反転している場合は、ミラー機能を有効にする必要があります。
反転していない場合は、無効のままにしてください。
（Adorのみ利用可能）

デフォルト位置（上部が平らです）	反転位置（モーターが上にあります）

ステップ14

彫刻オブジェクトを作成するか、独自のデザインをインポートしてください。

Screenshot 2024-09-26 at 12.23.35 PM.png

デザインによっては、通常、材料の向きに合わせて90度回転させる必要があります。

ステップ15

デザインの設定が完了したら、デザインの中心を青い線に合わせてください。

ステップ16

「フレーミング実行」機能を使用して、彫刻のパスを確認してください。

「フレーミング」を選択すると、デザインまたはファイルの外枠が表示されます。
「開始」をクリックすると、レーザーヘッドが動き始め、移動経路がこのタスクの彫刻範囲を示します。
開始点は、レーザーノズルの現在位置です。
その経路は、ステップ12で選択された「ジョブ原点」に依存します。中心が選択されている場合、開始点はデザインの中心に設定されます。中心は通常、ロータリー加工に使用されます。
位置が適切になるまで、レーザーヘッドを移動して彫刻範囲を調整できます。

ステップ17

彫刻位置を確認したら、材料に適した速度と出力のパラメータを設定してください。

ステップ18

ドアを閉めてから、加工を開始してください。

ステップ19

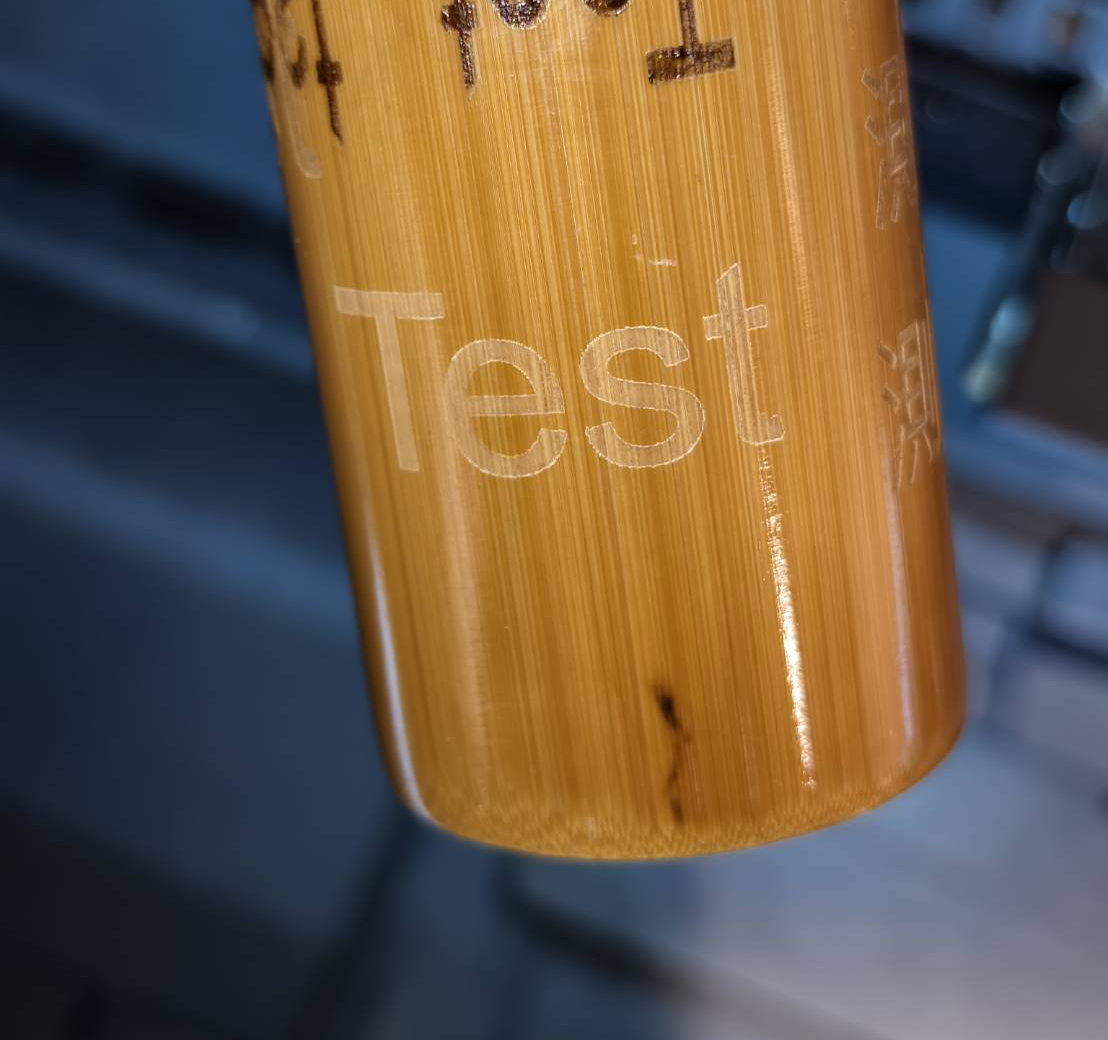

加工結果を確認してください。
