#904 원점 이동 실패/원점 이동 문제/원점으로 이동할 수 없음

설명

#904 오류의 원인은 다양할 수 있습니다. 아래 단계를 수행한 후에도 문제가 지속될 수 있으나, FLUX 팀이 문제를 보다 효과적으로 파악하는 데 도움이 되는 유용한 정보를 수집할 수 있습니다.

1단계 - 레이저 헤드가 물리적으로 걸려 있는지 확인:

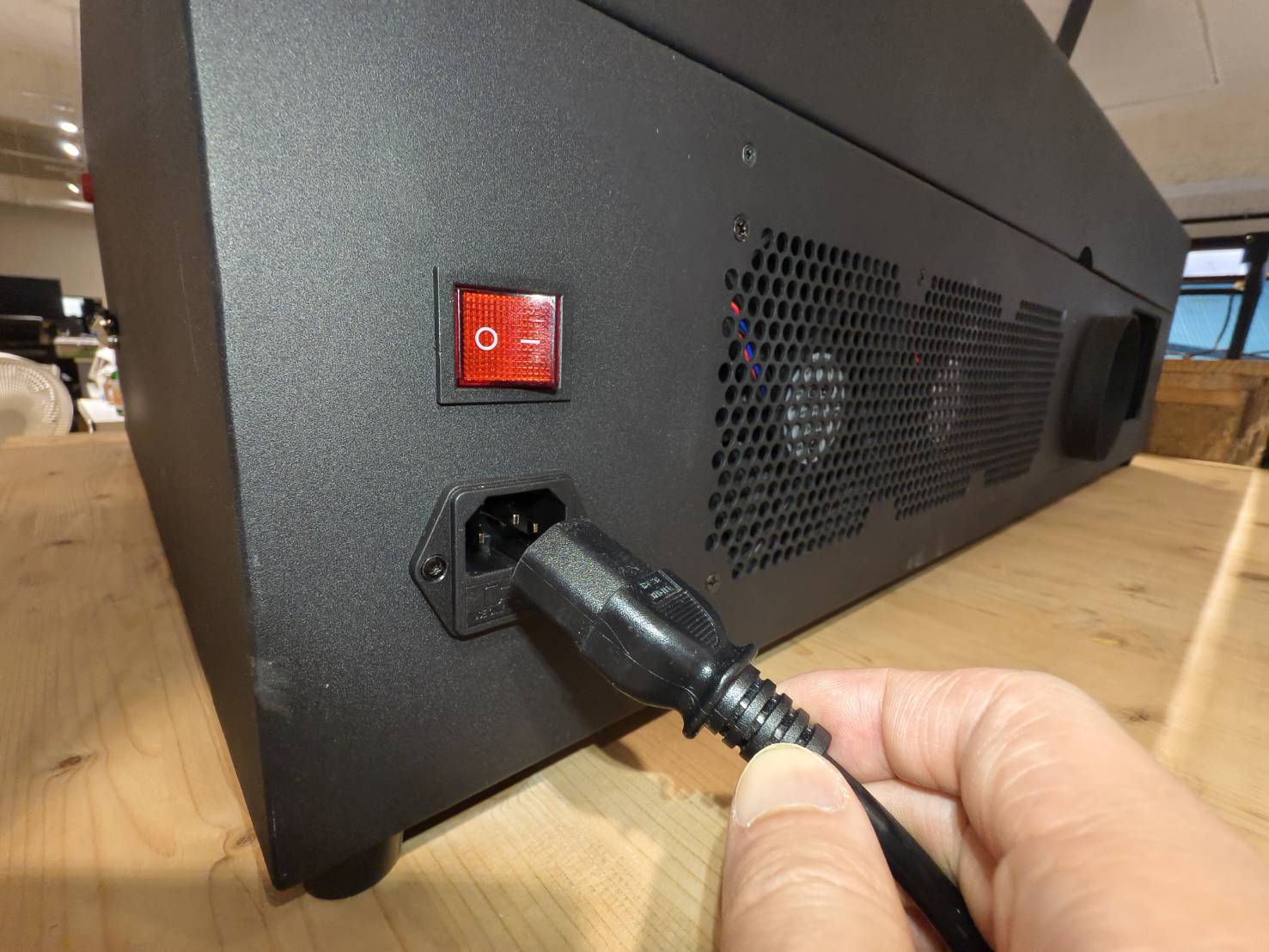

• 기기의 전원을 끄고 전원 코드를 분리하세요.



• 레이저 헤드를 수동으로 네 모서리 방향으로 이동해 보세요.

결과를 확인하고 다음 조치를 취하세요:

단계 1.1 - 레일 윤활:

• 아래 링크의 지침을 참조하여 레일에 윤활유를 도포하십시오.
  • 윤활


• 윤활 후 레이저 헤드를 다시 움직여 보고 1단계와 같이 움직일 수 있는지 확인하십시오.

결과를 확인하고 다음 조치를 취하세요:

2단계 - 펌웨어 문제 가능성 배제:

펌웨어 설치 실패로 인해 원점 복귀 오류가 발생할 수 있으며, 공장 초기화를 통해 펌웨어 문제 가능성을 효과적으로 제거할 수 있습니다.

• 먼저 공장 초기화를 실행하세요 (메인 화면 > 기기 > 다음 페이지 > 공장 초기화 > 예)



• 그런 다음 아래 링크의 단계를 따르세요: 기기 펌웨어 업데이트 방법 최신 버전으로 업데이트되었는지 확인하세요.


• 업데이트가 완료되면 다시 원점 복귀를 시도해 보세요.

결과를 확인하고 다음 조치를 취하세요:

3단계 - 메인보드 신호 확인

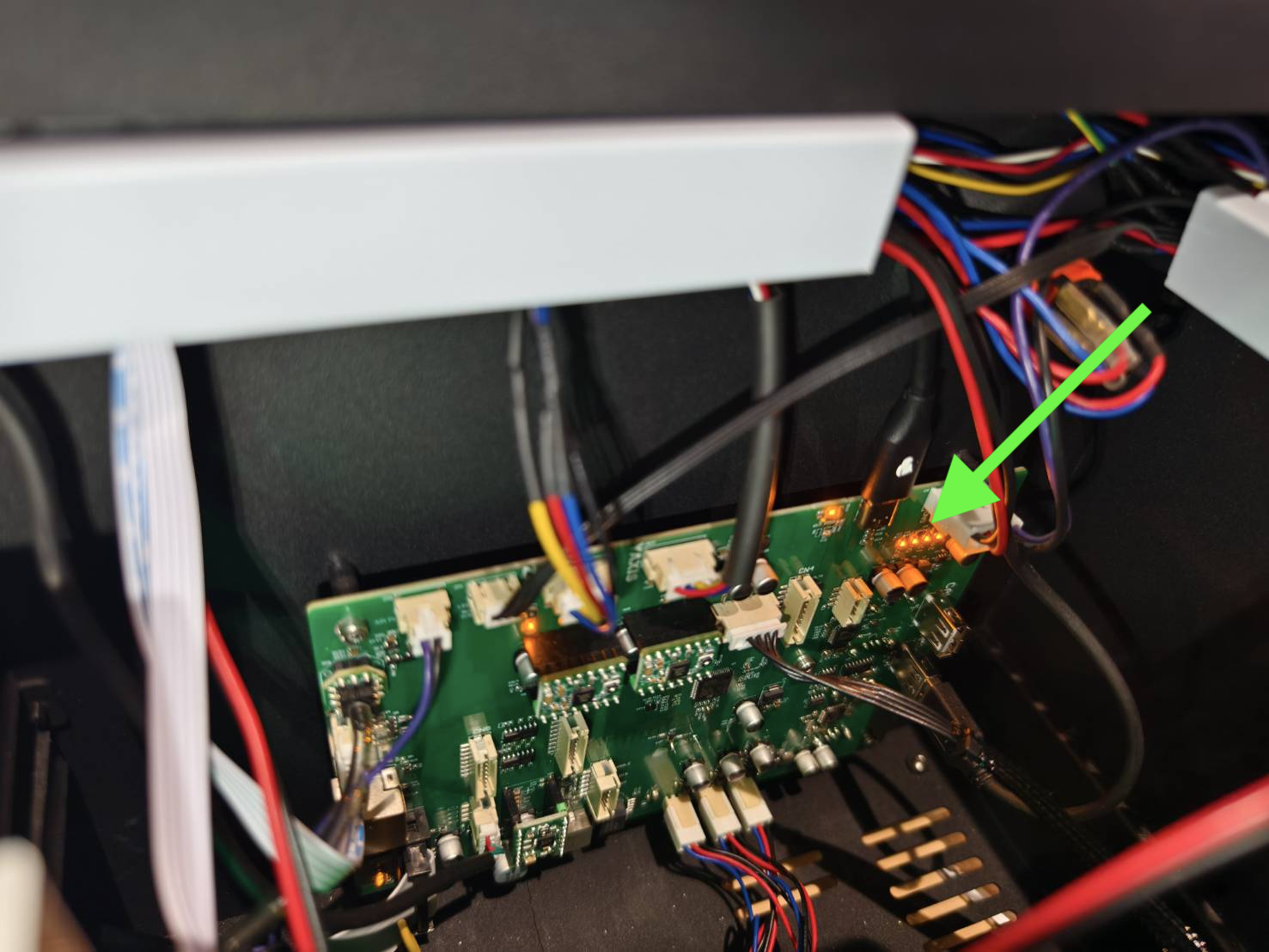

메인보드에는 기기의 각 부분을 나타내는 4개의 주황색 LED 표시등이 있습니다.

• 표시등을 확인하려면 측면 커버를 열어 기기 내부를 살펴보십시오.

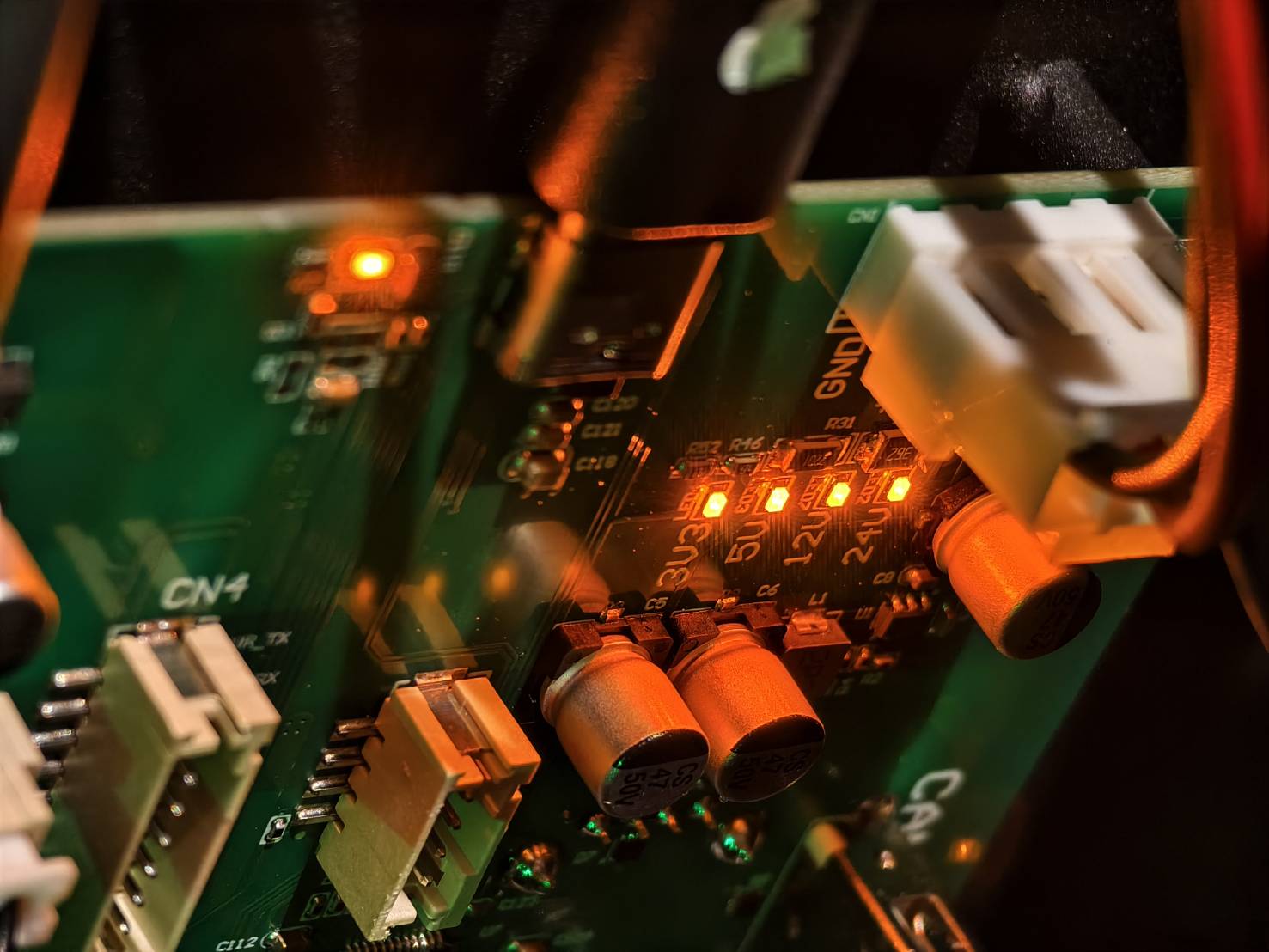

• 4개의 표시등을 확인할 수 있습니다. 아래 사진을 참조하십시오. 표시등은 각 전원의 상태를 나타냅니다. (3.3V, 5V, 12V, 24V)



결과를 확인하고 다음 조치를 취하세요:

4단계 - 리미트 스위치 점검

리미트 스위치는 레이저 헤드가 끝에 도달했을 때 정지시키는 데 사용됩니다.

리미트 스위치에 결함이 있으면 원점 복귀 문제가 발생하여 레이저 헤드가 정지하지 않거나 너무 일찍 정지할 수 있습니다.

아래 동영상을 참조하여 리미트 스위치를 눌렀을 때 해당 아이콘이 올바르게 반응하는지 확인하십시오.

▵눌림 = 아이콘 닫힘
▵누르지 않음 = 아이콘 열림

X축 및 Y축 리미트 스위치 점검

결과를 확인하고 다음 조치를 취하세요:

5단계 - 자동 초점 기능이 올바르게 작동하는지 확인

자동 초점을 실행하고 정상 작동하는지 확인하세요.

AF 버튼을 클릭하여 정상적으로 작동하는지 확인하세요.

결과를 확인하고 다음 조치를 취하세요:

6단계 - Y축과 Z축 드라이버 IC 교체:

드라이버 IC는 메인보드/마더보드의 구성 요소로, 레이저 헤드를 다양한 방향으로 이동시키기 위해 모터를 구동하는 데 사용됩니다. 이 단계에서는 원점 복귀 문제가 드라이버 IC로 인한 것인지 테스트해야 합니다.

결과를 확인하고 다음 조치를 취하세요:

7단계 - X축의 수평 상태 확인:

• 아래 링크를 참조하여 X축의 수평 상태를 테스트하고 조정하는 방법을 확인하세요.
  동영상 마지막 부분을 참조하여 풀리/휠이 느슨하지 않은지 확인하세요.
  5-14 X축 수평 조정

결과를 확인하고 다음 조치를 취하세요:

8단계 - 센서의 은색 부품과 금속판 당기기

• 빨간색 원으로 표시된 리미트 스위치의 트리거용 은색 금속 부품이 시간이 지남에 따라 느슨해져 리미트 스위치의 트리거 감도에 영향을 줄 수 있습니다. 이는 주로 Y축 리미트 스위치에서 발생합니다.



• 다음은 간단한 해결 방법입니다.
  은색 부품과 금속판을 당겨서 센서의 감도를 높여주세요.


결과를 확인하고 다음 조치를 취하세요:

9단계 - Y축 리미트 스위치 트리거를 위한 폼 추가:

• 빨간색으로 표시된 리미트 스위치의 작동 금속부가 시간이 지남에 따라 느슨해질 수 있으며, 이는 리미트 스위치의 작동 감도에 영향을 줍니다. 이는 주로 Y축 리미트 스위치에서 발생합니다.



• 간단한 해결 방법이 있습니다. 아래 사진과 같이 X축 모터에 폼 조각을 부착하십시오.


결과를 확인하고 다음 조치를 취하세요:

고객 지원 센터에 문의하세요

*이 문서에서 기기의 문제를 보여주는 사진이나 동영상과 같은 수집된 정보는 대리점 또는 FLUX 지원 팀과 공유되어야 합니다.

#끝
