#913 비정상적인 기류 감지

레이저 노즐에서 공기가 분출되는지 테스트하세요.

• 제어판에서 유지보수 모드로 진입하여 에어 펌프를 활성화하세요.
• 손이나 종이를 사용하여 레이저 노즐에서 공기가 분출되는지 확인하세요.


테스트 결과를 확인하고 다음 조치를 결정하세요.

예, 공기가 분출됨 >> 3단계

아니요, 공기가 나오지 않습니다 >> 2.1단계

---



2.1단계

측면 커버를 열어 에어 펌프 상단에 연결된 두 개의 에어 펌프 전선 핀과 에어 호스를 확인하거나 다시 연결하세요. 이는 전선과 에어 호스가 손상되거나 느슨해지거나 구부러지지 않았는지 확인하기 위함입니다.

• 기기 내부를 확인하기 위해 측면 커버를 여세요.

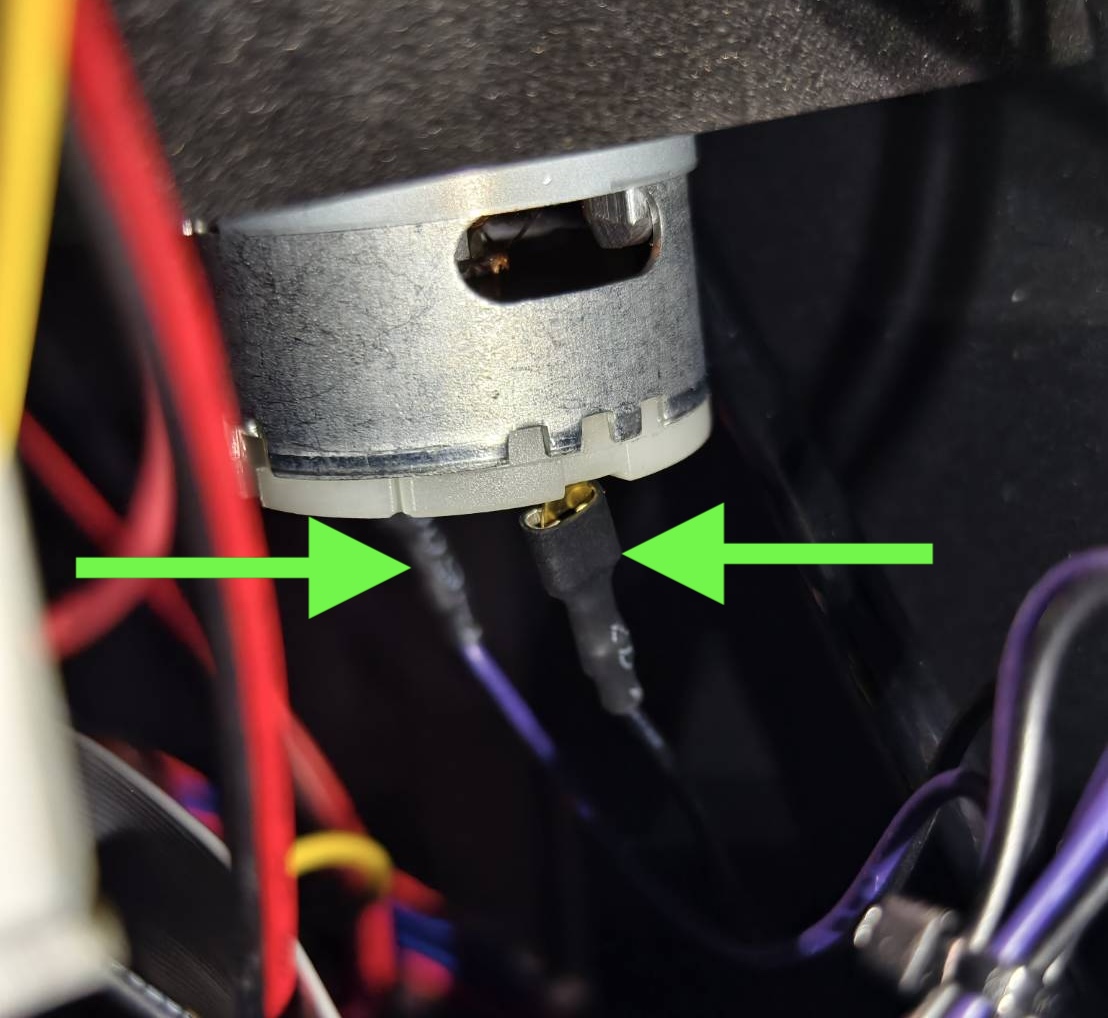

• 에어 펌프 전선 핀 2개를 확인하거나 다시 연결하세요. (기기 전원 끄기)

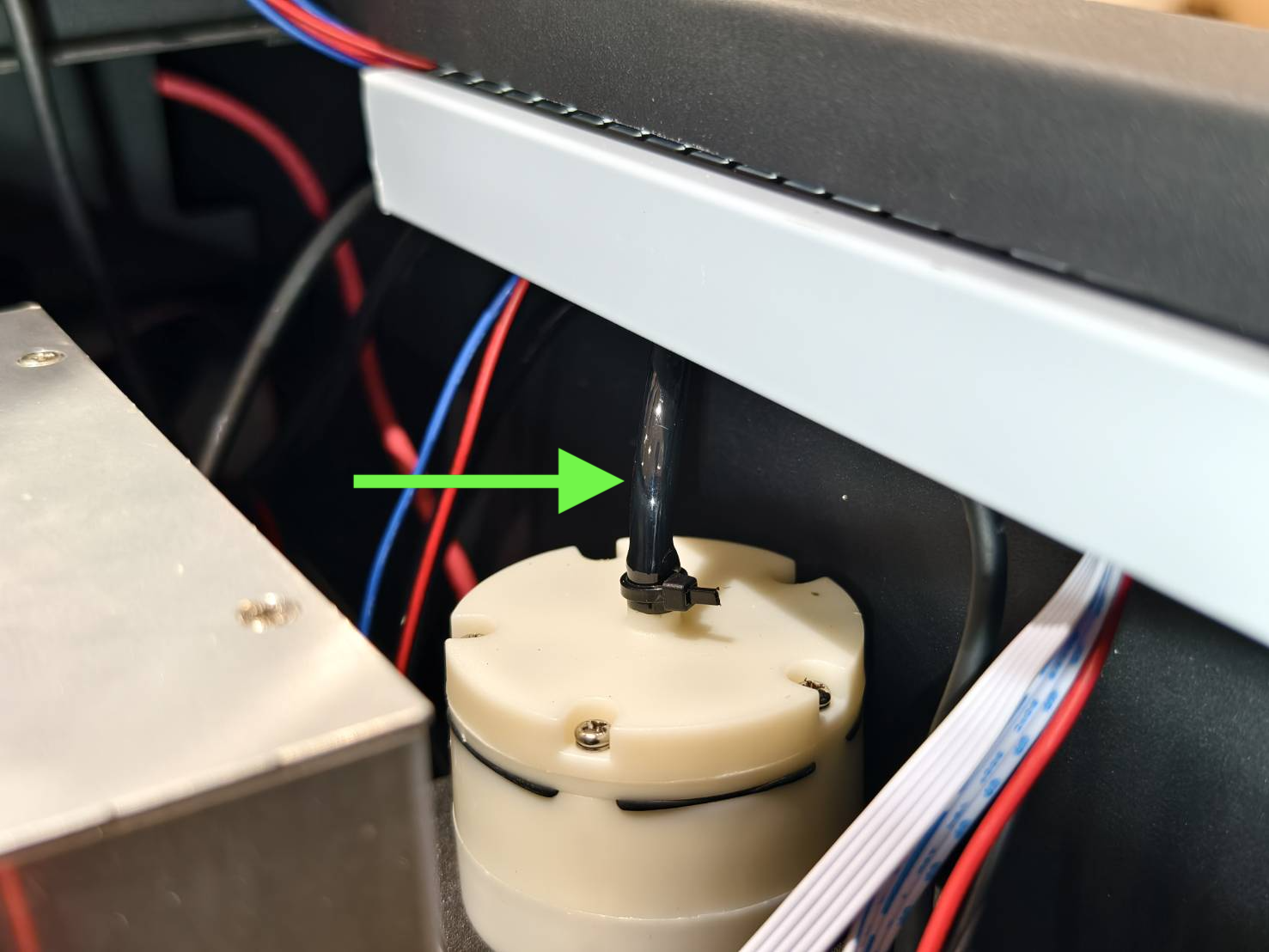

• 에어 펌프의 에어 호스를 확인하세요.


• 레이저 노즐의 에어 호스를 확인하세요.

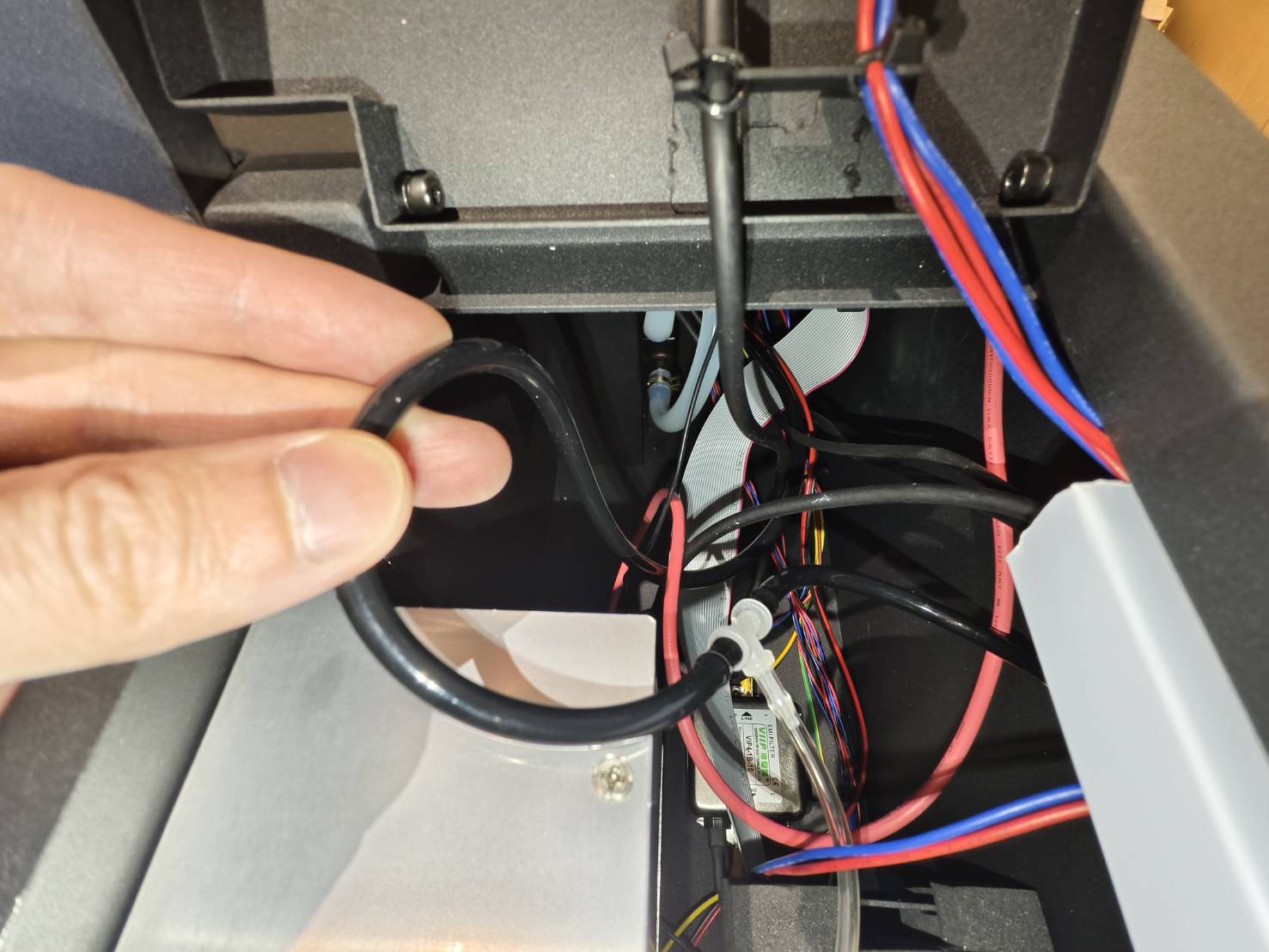

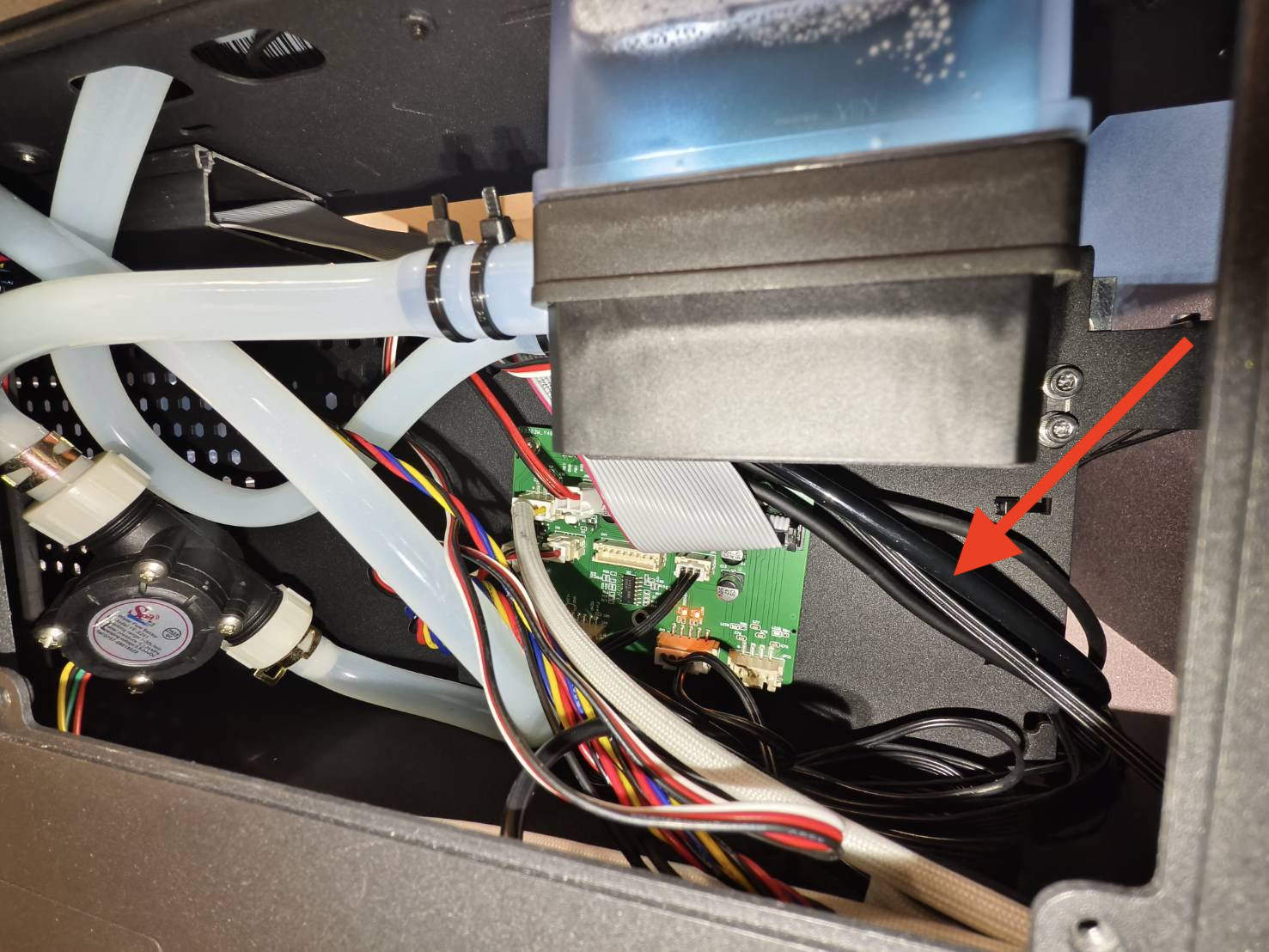

  노즐의 에어 호스가 구부러짐	체인의 에어 호스가 구부러짐




• 기기를 켜고 에어 펌프를 작동시켜 레이저 노즐에서 공기가 나오는지 확인하세요.




테스트 결과를 확인하고 다음 조치를 결정하세요.

예, 공기가 분출됨 >> 3단계

아니요, 공기가 나오지 않습니다 >> 2.2단계

---



2.2단계

기기를 공장 초기화하고 레이저 노즐에서 공기가 나오는지 확인하세요.

(메인 화면 > 기기 > 다음 페이지 > 공장 초기화 > 예)



테스트 결과를 확인하고 다음 조치를 결정하세요.

예, 공기가 분출됨 >> 3단계

아니요, 공기가 나오지 않습니다 >> 2.3단계

---



2.3단계

펌웨어를 최신 버전으로 업데이트하고 레이저 노즐에서 공기가 나오는지 확인하세요.
Beambox II - 펌웨어 업데이트 안내



테스트 결과를 확인하고 다음 조치를 결정하세요.

예, 공기가 분출됨 >> 2.4단계

아니요, 공기가 나오지 않습니다 >> 고객 지원팀에 문의하세요 가능한 원인: 에어 펌프에 결함이 있어 교체가 필요함 메인보드에 결함이 있어 교체가 필요합니다

---



2.4단계

제어판에서 공기 흐름 값을 활성화하고 레이저 헤드를 작업 영역 주변으로 이동시켜 값의 변화를 확인하세요.

공기 흐름 속도 테스트 활성화 방법



시연:



테스트 결과를 확인하고 다음 조치를 결정하세요.

값이 항상 정상 범위 내에 있음 >> 2단계.5

값이 항상 최소값보다 작음 >> 4단계

값이 항상 최대 범위를 초과함 >> 5단계

값이 정상 범위와 최대값 사이에서 변동됨 >> 5단계

---



2단계.5

작업을 실행하여 오류가 발생하는지 확인하세요.



테스트 결과를 확인하고 다음 조치를 결정하세요.

아니요, 오류가 발생하지 않습니다 >> 문제가 해결되었습니다 가능한 원인: 시스템 오류가 발생했습니다

예, 오류가 계속 발생합니다 >> 고객 지원팀에 문의하세요  가능한 원인: 시스템이 손상되어 RK 보드를 재플래시해야 합니다. 메인보드에 결함이 있어 교체가 필요합니다

---



3단계

제어판에서 공기 흐름 값을 활성화하고 레이저 헤드를 작업 영역 주변으로 이동시켜 값의 변화를 확인하세요.

공기 흐름 속도 테스트 활성화 방법



시연:



테스트 결과를 확인하고 다음 조치를 결정하세요.

값이 항상 정상 범위 내에 있음 >> 3.1단계

값이 항상 최소값보다 작음 >> 4단계

값이 항상 최대 범위를 초과함 >> 5단계

값이 정상 범위와 최대값 사이에서 변동됨 >> 5단계

---



3.1단계

작업을 실행하여 오류가 발생하는지 확인하세요.



테스트 결과를 확인하고 다음 조치를 결정하세요.

아니요, 오류가 발생하지 않습니다 >> 기기에 문제가 없습니다

예, 오류가 계속 발생합니다 >> 3.2단계

---



3.2단계

3방향 투명 튜브(T자형 조인트)를 다시 연결하세요. 작업을 실행하여 오류가 발생하는지 확인하세요.

• 기기 내부를 확인하기 위해 측면 커버를 여세요.

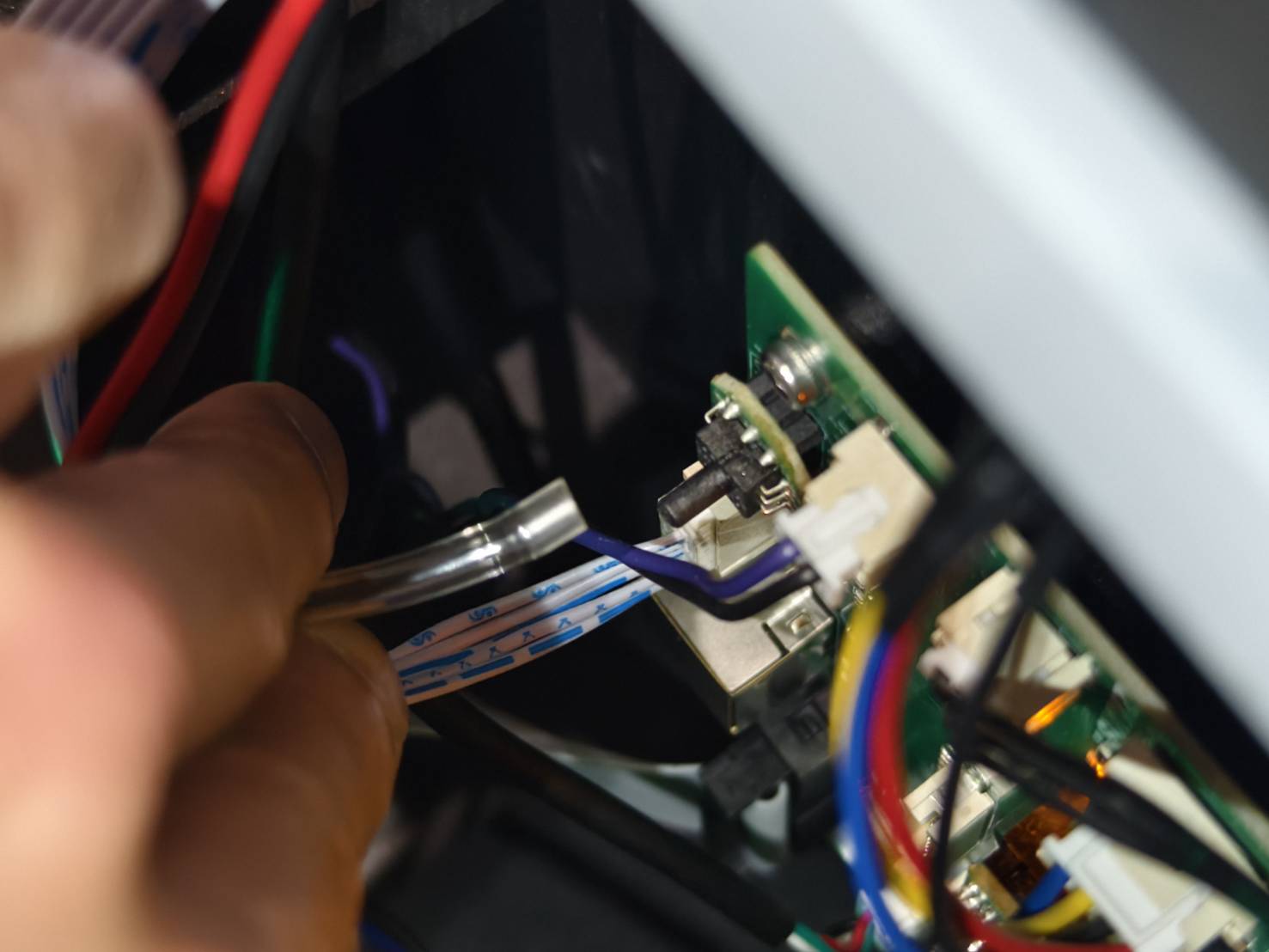

• 3방향 투명 튜브(T자형 조인트)를 다시 연결하세요.




• 작업을 실행하여 오류가 발생하는지 확인하세요.






테스트 결과를 확인하고 다음 조치를 결정하세요.

아니요, 오류가 발생하지 않습니다 >> 문제가 해결되었습니다 가능한 원인: 3방향 투명 튜브(T자형 조인트)의 연결 상태가 불량했습니다.

예, 오류가 계속 발생합니다 >> 3.3단계

---



3.3단계

기기를 공장 초기화하고 작업을 실행하여 오류가 발생하는지 확인하세요.

(메인 화면 > 기기 > 다음 페이지 > 공장 초기화 > 예)



테스트 결과를 확인하고 다음 조치를 결정하세요.

아니요, 오류가 발생하지 않습니다 >> 문제가 해결되었습니다 가능한 원인: 시스템 오류가 발생했습니다

예, 오류가 계속 발생합니다 >> 고객 지원팀에 문의하세요  가능한 원인: 시스템이 손상되어 RK 보드를 재플래시해야 합니다. 메인보드에 결함이 있어 교체가 필요합니다.

---



4단계

3방향 투명 튜브(T자형 조인트)를 다시 연결하고 기류 값을 확인하세요.

• 기기 내부를 확인하기 위해 측면 커버를 여세요.




• 3방향 투명 튜브(T자형 조인트)를 다시 연결하세요.




• 기류 속도 테스트를 활성화하고 레이저 헤드를 이동하며 값을 확인하세요.





테스트 결과를 확인하고 다음 조치를 결정하세요.

값이 항상 정상 범위 내에 있음 >> 4.3단계

값이 항상 최소값보다 작음 >> 4.1단계

값이 항상 최대 범위를 초과함 >> 5단계

값이 정상 범위와 최대값 사이에서 변동됨 >> 5단계

---



4.1단계

에어 호스와 3방향 투명 튜브에 누출이나 손상이 있는지 확인하세요.

• 레이저 노즐의 에어 호스를 확인하세요.



  노즐의 에어 호스가 구부러짐	체인의 에어 호스가 구부러짐

---



4.2단계

기기를 공장 초기화하고 기류 값이 정상으로 돌아오는지 확인하십시오.

(메인 화면 > 기기 > 다음 페이지 > 공장 초기화 > 예)



테스트 결과를 확인하고 다음 조치를 결정하세요.

값이 항상 정상 범위 내에 있음 >> 4.3단계

값이 항상 최소값보다 작음 >> 고객 지원팀에 문의하세요  가능한 원인: 에어 펌프에 결함이 있어 교체가 필요함 메인보드에 결함이 있어 교체가 필요합니다 3방향 투명 튜브에 결함이 있어 교체가 필요합니다.

값이 항상 최대 범위를 초과함 >> 5단계

값이 정상 범위와 최대값 사이에서 변동됨 >> 5단계

---



4.3단계

작업을 실행하여 오류가 발생하는지 확인하세요.



테스트 결과를 확인하고 다음 조치를 결정하세요.

아니요, 오류가 발생하지 않습니다 >> 문제가 해결되었습니다 가능한 원인: 시스템 오류 3방향 투명 튜브(T자형 조인트)의 연결 상태가 불량했습니다.

예, 오류가 계속 발생합니다 >> 고객 지원팀에 문의하세요 가능한 원인: 메인보드에 결함이 있어 교체가 필요합니다 시스템이 손상되어 RK 보드를 재플래시해야 합니다.

---



5단계

---



5단계.1

공기 호스의 구부러진 부분을 펴고 기류 값을 테스트하십시오.
절단하지 마십시오. 여기서의 목적은 호스를 펴기 위해 힘을 가하는 것뿐입니다.



테스트 결과를 확인하고 다음 조치를 결정하세요.

공기 호스를 펼 수 없음 >> 고객 지원팀에 문의하세요 가능한 원인: 공기 호스가 손상되어 교체가 필요합니다.

값이 항상 정상 범위 내에 있음 >> 5단계.2

값이 항상 최소값보다 작음 >> 4단계

값이 항상 최대 범위를 초과함 >> 고객 지원팀에 문의하세요 가능한 원인: 공기 호스가 손상되어 교체가 필요합니다.

값이 정상 범위와 최대값 사이에서 변동됨 >> 고객 지원팀에 문의하세요 가능한 원인: 공기 호스가 손상되어 교체가 필요합니다.

---



5단계.2

작업을 실행하여 오류가 발생하는지 확인하세요.



테스트 결과를 확인하고 다음 조치를 결정하세요.

아니요, 오류가 발생하지 않습니다 >> 문제가 해결되었습니다 가능한 원인: 공기 호스가 구부러졌지만 펴서 고정할 수 있습니다

예, 오류가 계속 발생합니다 >> 5단계.3

---



5단계.3

기기를 공장 초기화하고 오류가 다시 발생하는지 확인하십시오.

(메인 화면 > 기기 > 다음 페이지 > 공장 초기화 > 예)



테스트 결과를 확인하고 다음 조치를 결정하세요.

아니요, 오류가 발생하지 않습니다 >> 문제가 해결되었습니다 가능한 원인: 시스템 오류가 발생했습니다

예, 오류가 계속 발생합니다 >> 고객 지원팀에 문의하세요  가능한 원인: 메인보드에 결함이 있어 교체가 필요합니다

---



Step 6

기기를 공장 초기화하고 기류 값을 확인하십시오.

(메인 화면 > 기기 > 다음 페이지 > 공장 초기화 > 예)



테스트 결과를 확인하고 다음 조치를 결정하세요.

값이 항상 정상 범위 내에 있음 >> 4.3단계

값이 항상 최소값보다 작음 >> 4단계

값이 항상 최대 범위를 초과함 >> Step 6.1

값이 정상 범위와 최대값 사이에서 변동됨 >> Step 6.1

---



Step 6.1

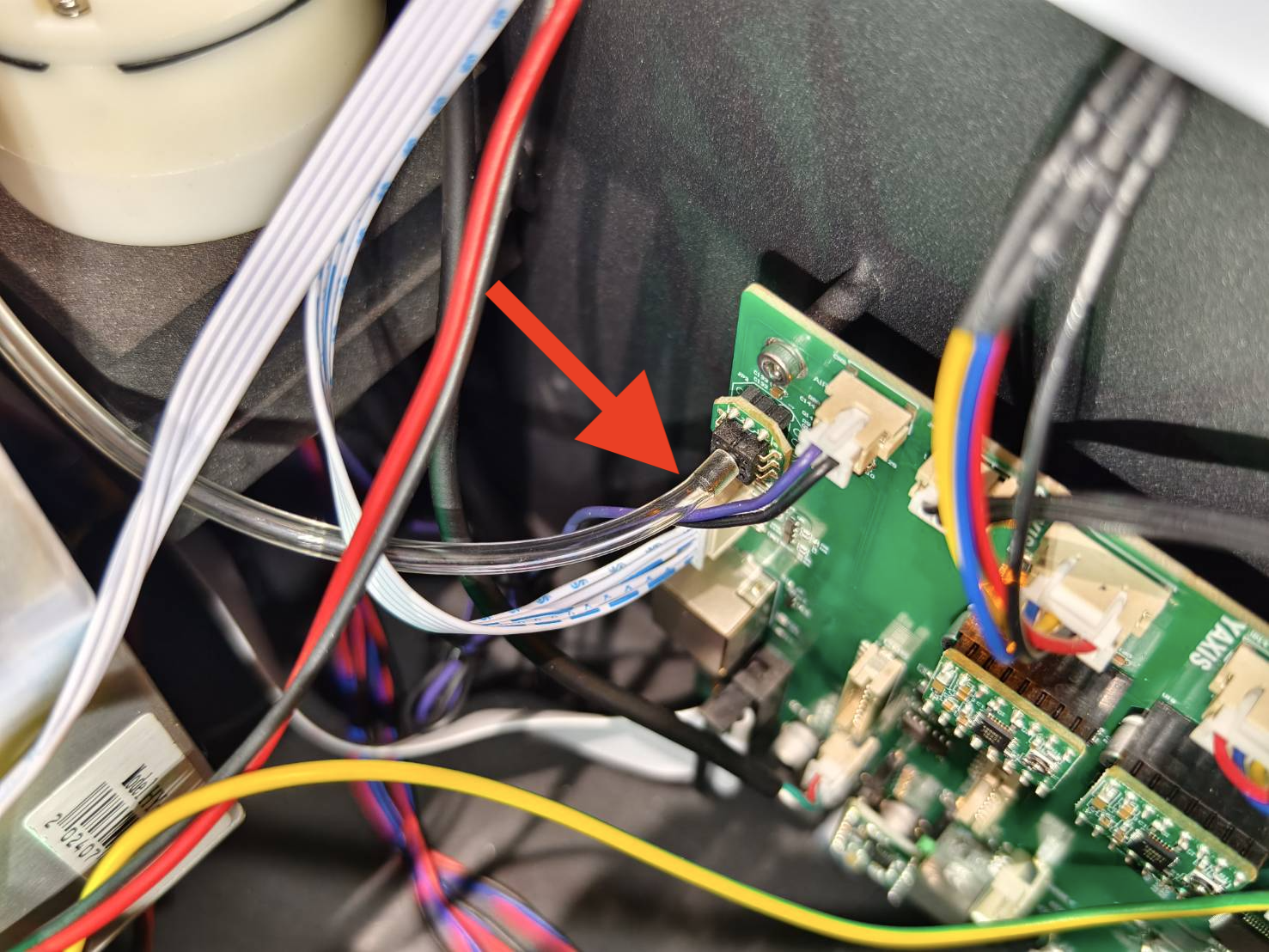

메인보드에서 3방향 투명 튜브를 분리하고 값이 감소하는지 확인하세요.



테스트 결과를 확인하고 다음 조치를 결정하세요.

값이 감소하여 정상 범위 이하로 유지됩니다 >> 고객 지원팀에 문의하세요  에어 펌프에 결함이 있어 교체가 필요함 에어 호스가 어딘가에서 구부러져 있어 보이지 않습니다 메인보드에 결함이 있어 교체가 필요합니다 (가능성 낮음) 3방향 투명 튜브에 결함이 있어 교체가 필요합니다 (가능성 낮음)

값이 감소하지 않습니다 >> 고객 지원팀에 문의하세요   가능한 원인: 메인보드에 결함이 있어 교체가 필요합니다

값이 정상 범위와 비정상 범위 사이에서 변동됩니다 >> 고객 지원팀에 문의하세요  가능한 원인: 메인보드에 결함이 있어 교체가 필요합니다

---



고객 지원팀에 문의하세요

• 아래 링크의 지침에 따라 지역 대리점 또는 FLUX 고객 지원 센터에 문제를 적절히 보고해 주세요. [고객 서비스 문의]

*이 문서에서 언급된 기기의 문제를 보여주는 사진이나 동영상 등의 수집된 정보는 대리점 또는 FLUX 고객 지원 센터와 공유되어야 합니다.

---
