#901 도어 열림/도어 문제/도어 커버를 닫을 수 없음

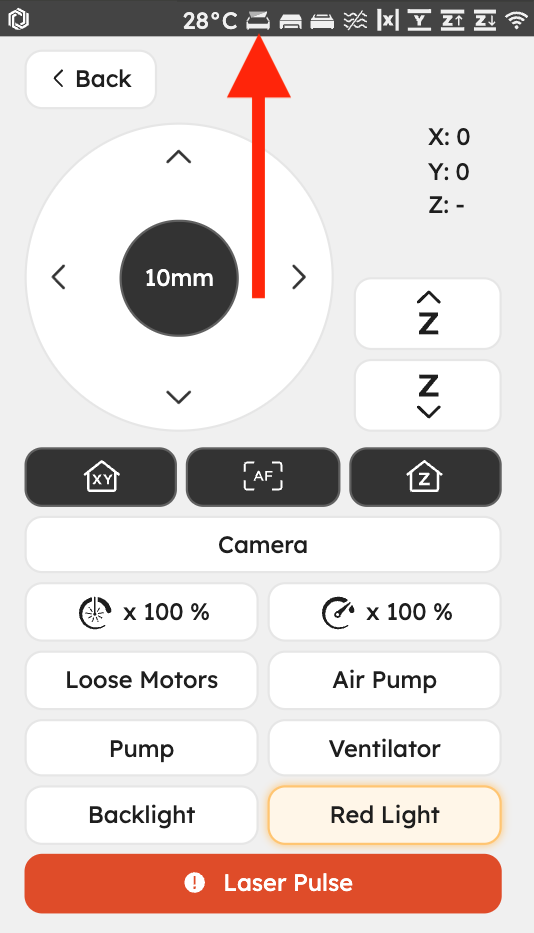

1단계 - 펄스를 0%로 설정합니다.

안전을 위해 테스트 중에 펄스가 발생하지 않도록 전력 비율을 0%로 설정하십시오.

2단계 - 문에 자석이 있는지 확인하세요.

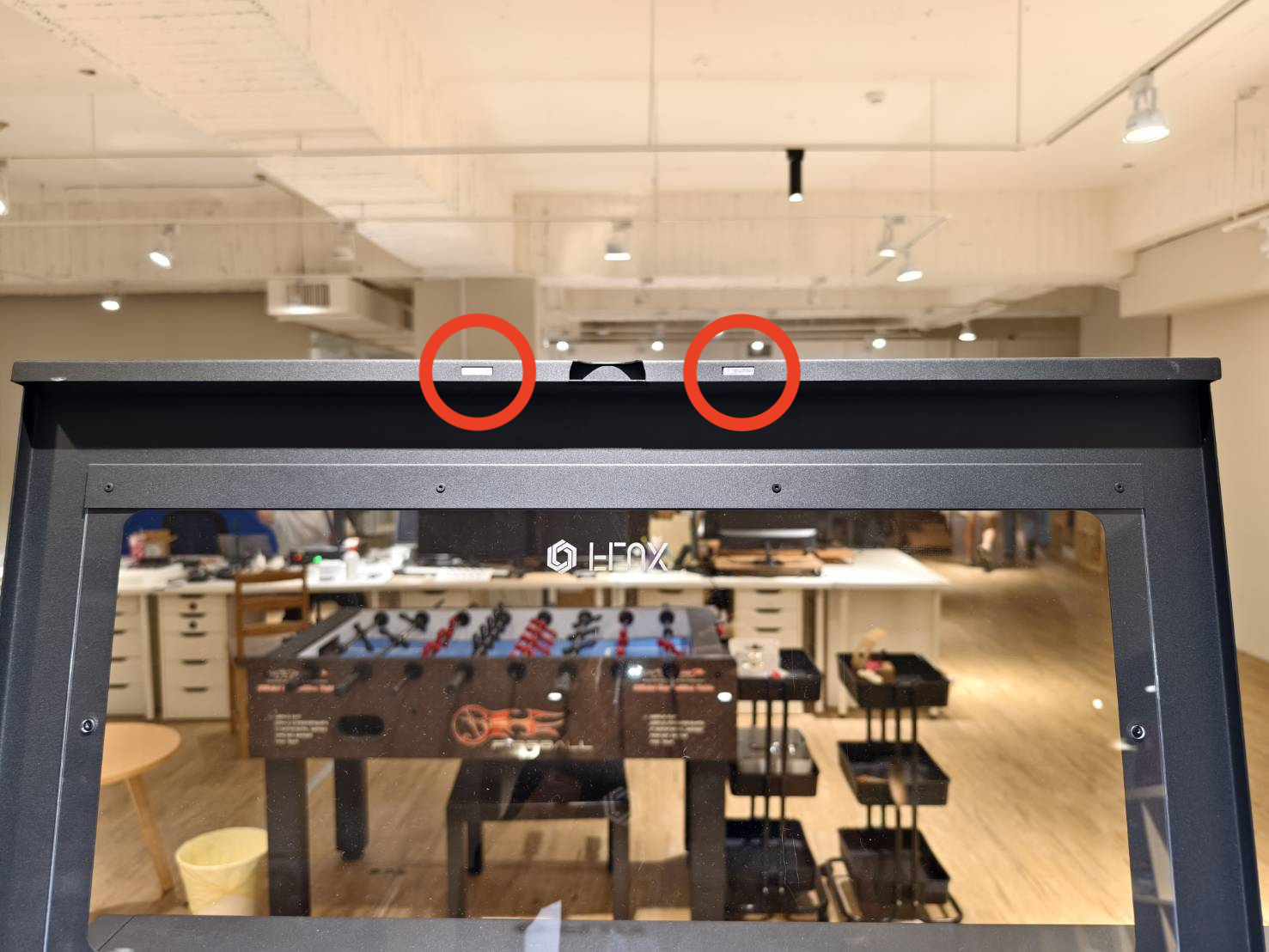

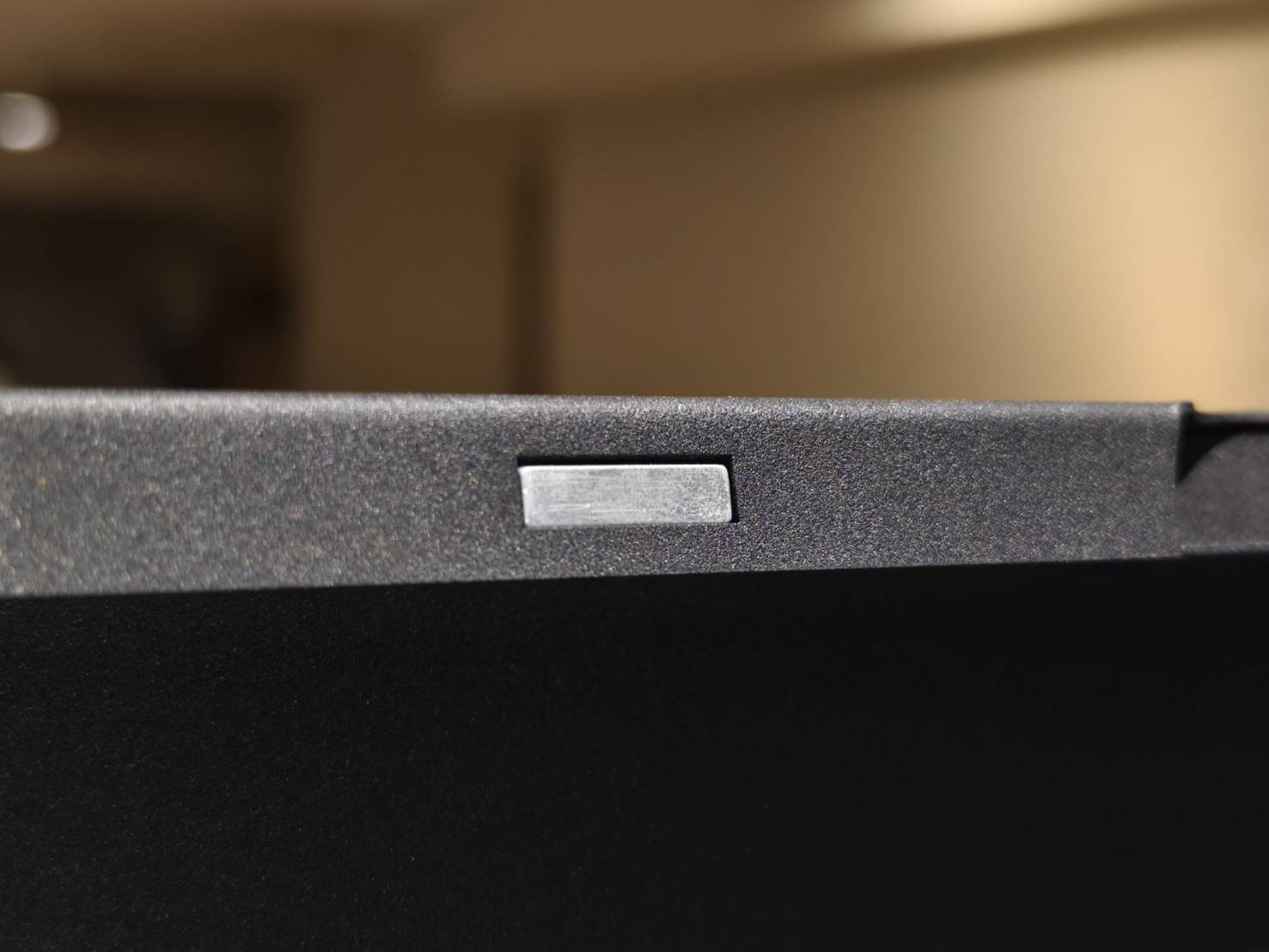

문에는 두 개의 자석이 있습니다. 문을 열어서 확인해 주세요.

결과와 취할 다음 조치를 결정하십시오.

3단계 - 도어 센서를 확인하세요.

이 단계에서는 두 개의 외부 자석을 사용하여 도어 센서가 정상적으로 작동하는지 테스트하는 과정을 안내합니다.

참고:
다음 사진이나 비디오는 구조가 Beambox 2와 동일하므로 HEXA를 사용하여 시연됩니다.

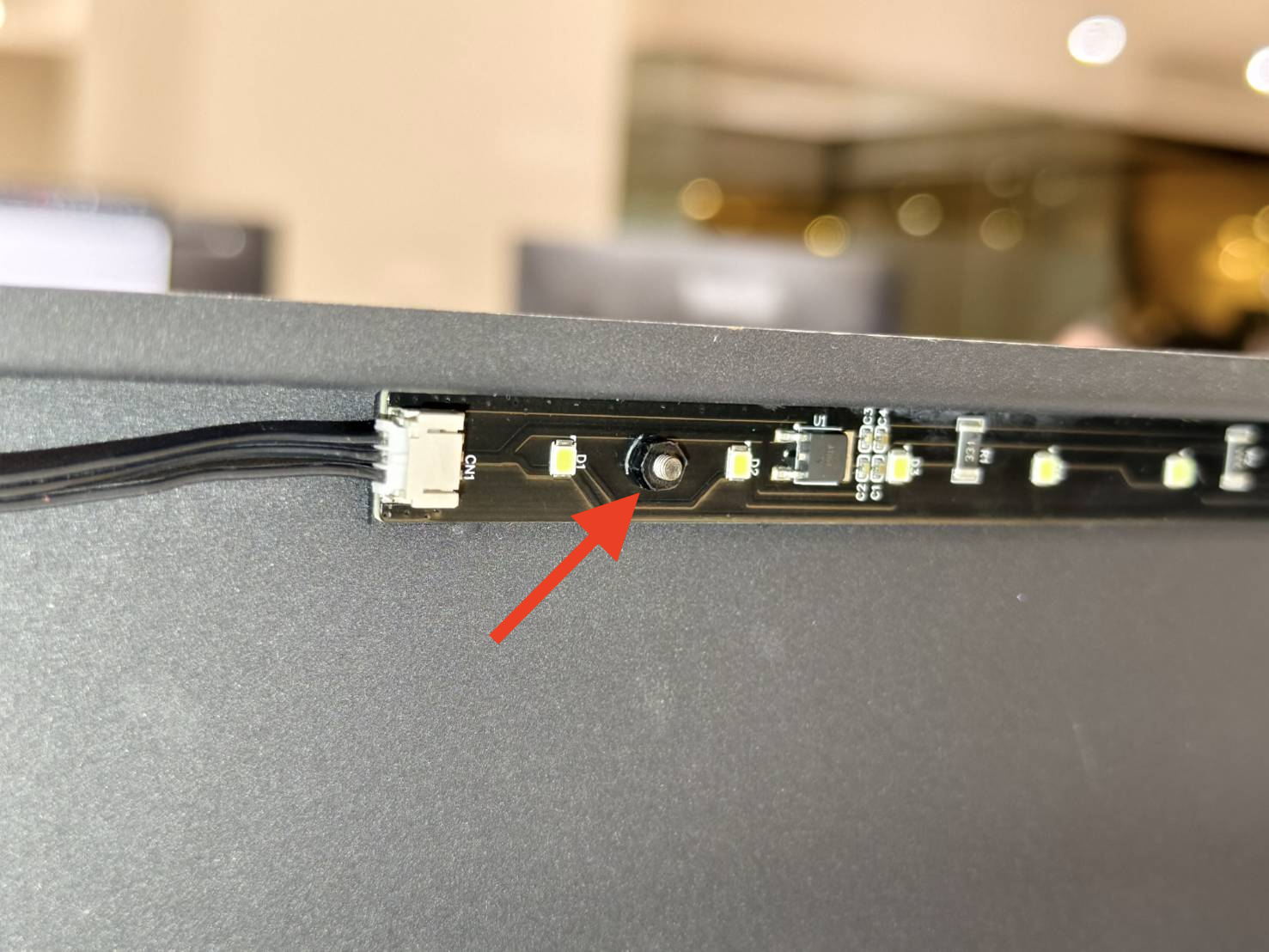

• 도어 센서는 섀시 LED 조명에 내장되어 있습니다. 아래 영상을 보시면서 찾아보시기 바랍니다.


• 도어 센서에는 두 개의 LED 표시등이 빨간색이며 항상 켜져 있습니다..



• 자석을 두 LED 조명 가까이에 놓습니다. 빛은 "더 밝게" 자석을 감지하면. 두 LEDs가 동시에 자석을 감지하면 도어 닫힘 신호가 시스템에 전달되고 패널의 아이콘이 변경됩니다.


• "Maintain"으로 이동하여 원점복귀가 완료될 때까지 기다린 후 도어 상태 아이콘을 확인하세요.



결과와 취할 다음 조치를 결정하십시오.

4단계 - 센서 케이블을 제거하고 아이콘을 확인합니다.

센서가 시스템(메인보드)에서 제거되면 아이콘은 항상 "열림" 상태를 유지해야 합니다.

• 기기를 끄고 케이블을 뽑습니다.
  기기를 켜고 아래 영상처럼 아이콘을 확인해보세요.

결과와 취할 다음 조치를 결정하십시오.

4.1단계 - 케이블을 다시 연결하고 스페이서를 사용하여 다시 테스트합니다.

• 기기를 끄고 케이블을 다시 연결한 다음 기기를 켜십시오.

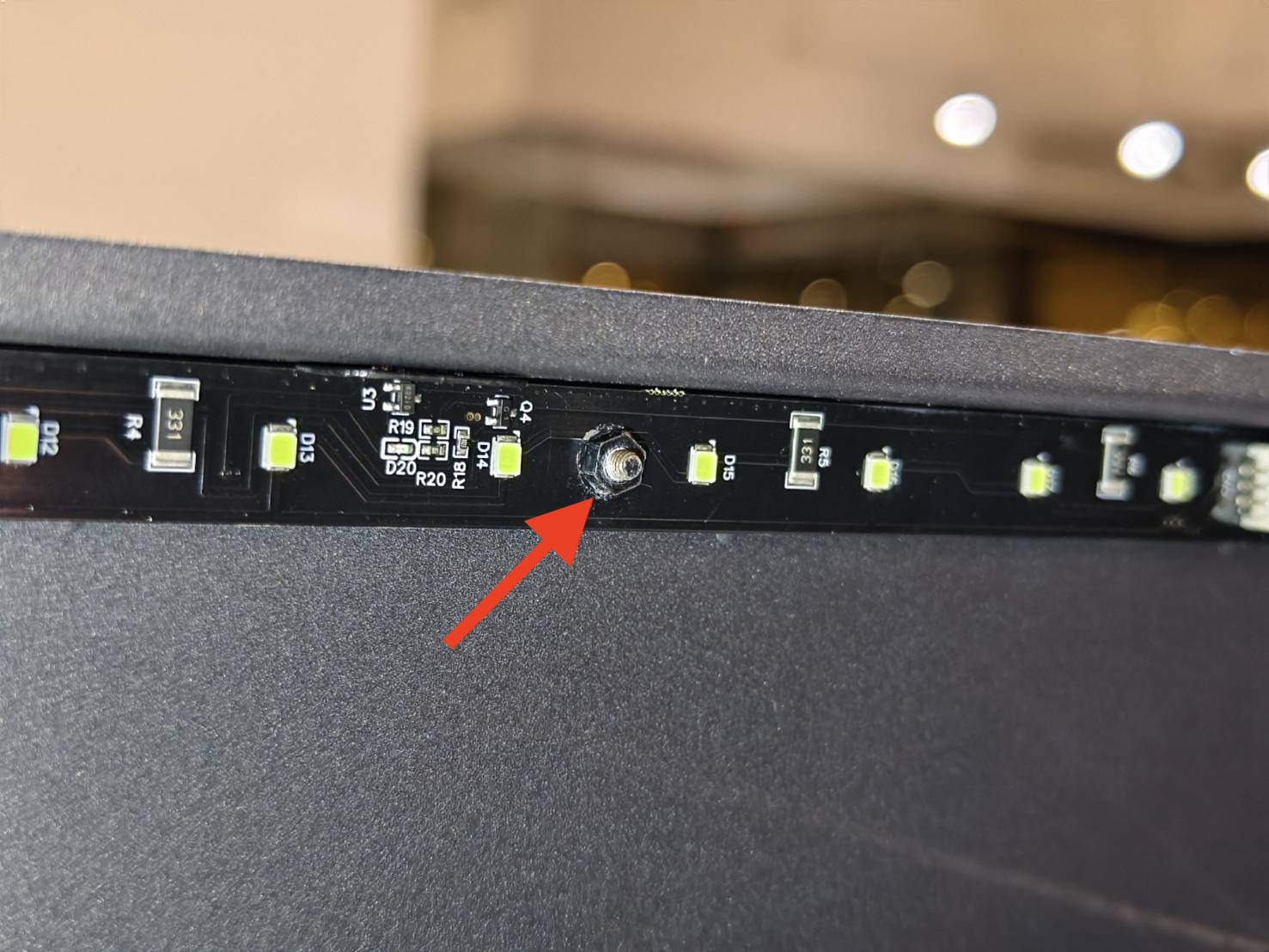

• 센서의 LED 조명에 자석 두 개를 놓습니다.
  빛은 "더 밝게" 자석을 감지하면. (이 사진은 HEXA로 촬영되었습니다.)

• "제어"로 이동하여 원점복귀가 완료될 때까지 기다린 후 도어 상태 아이콘을 확인하세요.


결과와 취할 다음 조치를 결정하십시오.

5단계 - 펌웨어를 다시 업데이트하고 자석으로 테스트합니다.

• 펌웨어를 최신으로 업데이트하세요. 아래 링크를 참고해주세요.
  Firmware Update Guide


• 센서의 LED 조명에 자석 두 개를 놓습니다.
  빛은 "더 밝게" 자석을 감지하면. (이 사진은 HEXA로 촬영되었습니다.)

결과와 취할 다음 조치를 결정하십시오.

6단계 - 도어 센서의 위치를 확인합니다.


센서 위치가 잘못되었거나 떨어져서 자석 감지가 실패할 가능성이 있습니다.

• 대부분의 경우 아래 사진처럼 센서가 빠지게 됩니다.
  (이 사진은 HEXA로 촬영되었습니다.)


• 올바른 위치는 센서와 금속 프레임 상단 사이에 틈이 없는 것입니다.
  (이 사진은 HEXA로 촬영되었습니다.)

결과와 취할 다음 조치를 결정하십시오.

6.1단계 - 센서 위치를 변경합니다.

• 육각 너트가 단단히 조여졌는지 확인하고 센서를 나사봉에 다시 위치시키십시오.



7단계 - 도어 닫힘 테스트:

자석을 제거하고 문을 닫아 아이콘의 상태와 센서의 빨간색 LED 표시등 반응을 확인하세요.

• 빨간색 LED 조명은 도어가 닫혀 있을 때 둘 다 더 밝아야 합니다.

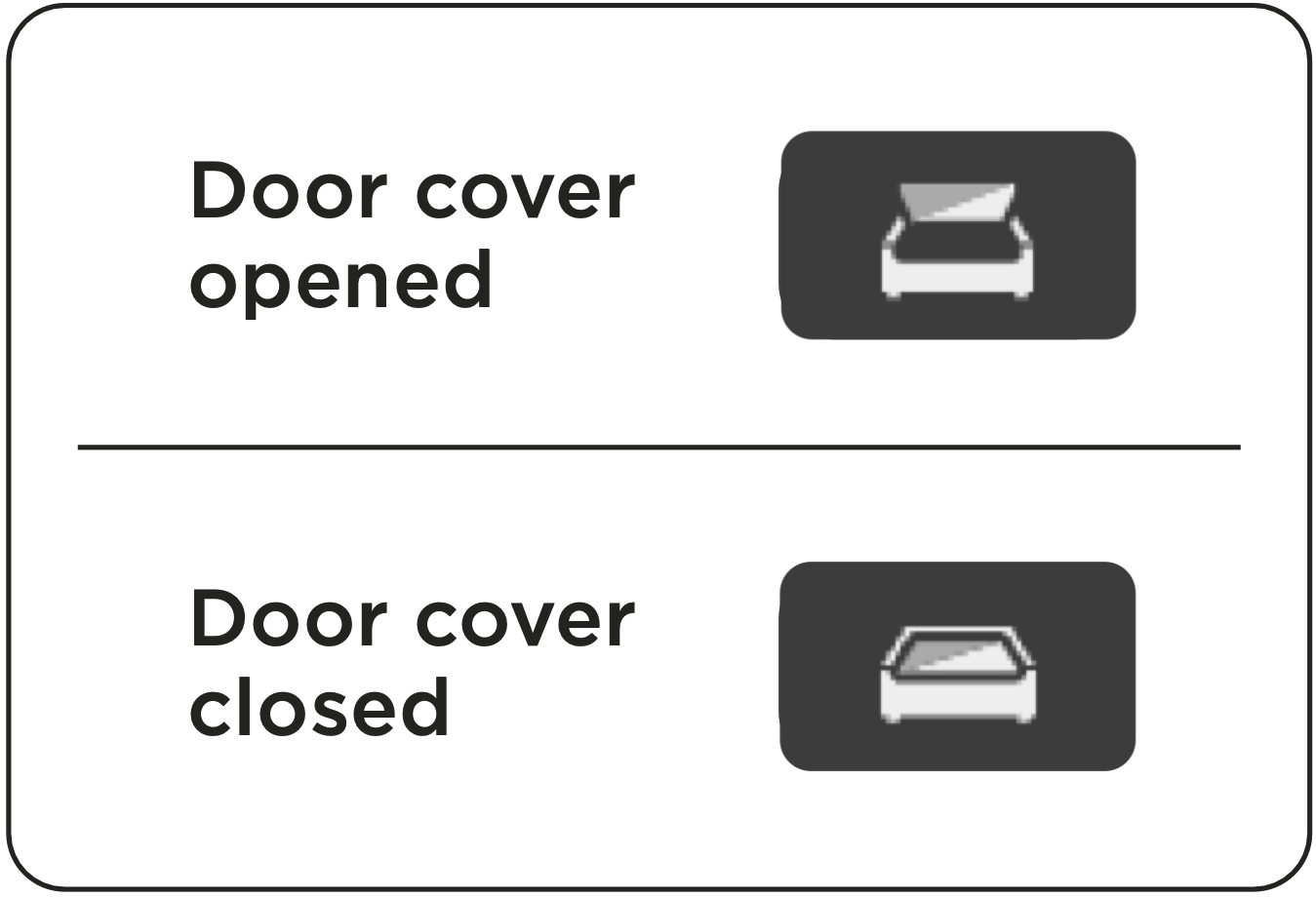

• 문 아이콘은 문이 닫힐 때 닫히고 문이 열릴 때 열려야 합니다.



결과와 취할 다음 조치를 결정하십시오.

8단계 - RK board를 다시 플래시하고 펌웨어 업데이트

때로는 운영 체제가 손상되면 임의의 오류가 나타날 수 있습니다.

• 가이드에 따라 RK board를 다시 플래시하세요.
  • Beambox II
  • HEXA RF

• 펌웨어를 최신으로 업데이트하세요. 아래 링크를 참고해주세요.
  Firmware Update Guide

• 업데이트 후 임의의 작업을 실행하여 #901가 다시 나타나는지 확인하시기 바랍니다.


결과와 취할 다음 조치를 결정하십시오.

9단계 - 현지 리셀러 또는 FLUX 지원팀에 신고하세요.

• 지역 리셀러나 FLUX 지원팀에 문제를 올바르게 보고하려면 아래 링크의 지침을 따르십시오. [고객센터에 문의하세요]

*이 기사에서 기기의 문제를 보여주는 사진이나 비디오와 같이 수집된 정보는 리셀러 또는 FLUX 지원 센터와 공유해야 합니다.
