설명:
Z축 문제의 원인은 복잡할 수 있습니다. 자동 초점 기능 실패, 플랫폼이 전혀 움직이지 않음, 플랫폼을 원점으로 이동하거나 상단에 도달할 수 없는 등 다양한 증상이 관련되어 있습니다. Z축 문제를 해결하려면 다음 단계를 참조하십시오.
기계의 문제가 초점 거리 오류인 경우 초점 거리 조정에 관한 article 를 참조하십시오.
가능한 원인
|
단계 A1

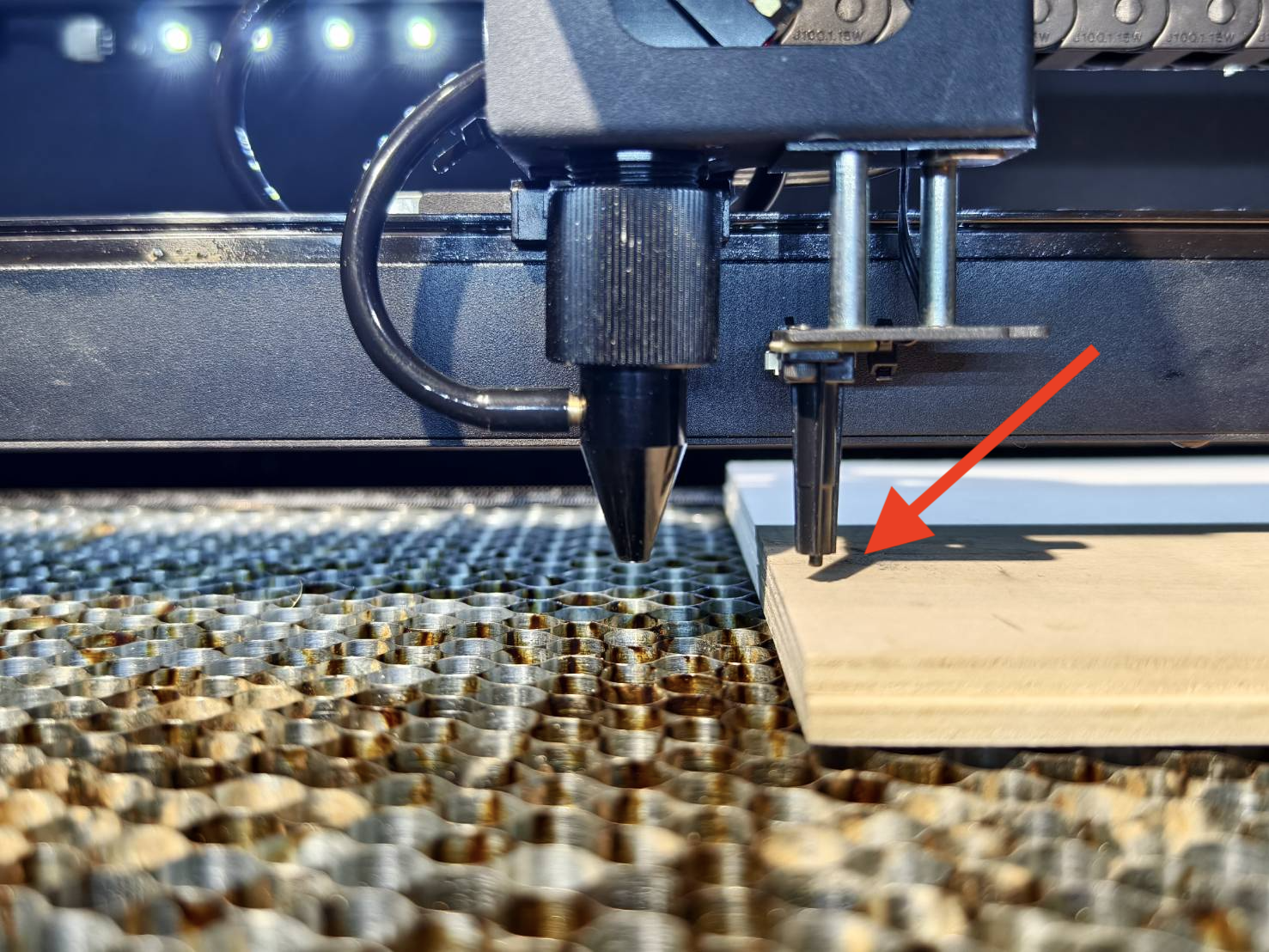

레이저 노즐이 표면에 닿지 않도록 자동 초점 테스트를 수행하십시오.
허니컴에 재료를 놓고 레이저 헤드를 재료 위로 이동하여 초점을 맞출 때 초점 프로브만 닿을 수 있도록 합니다.
테스트 결과를 확인하고 다음 조치를 결정합니다.
|
|
단계 A1.1

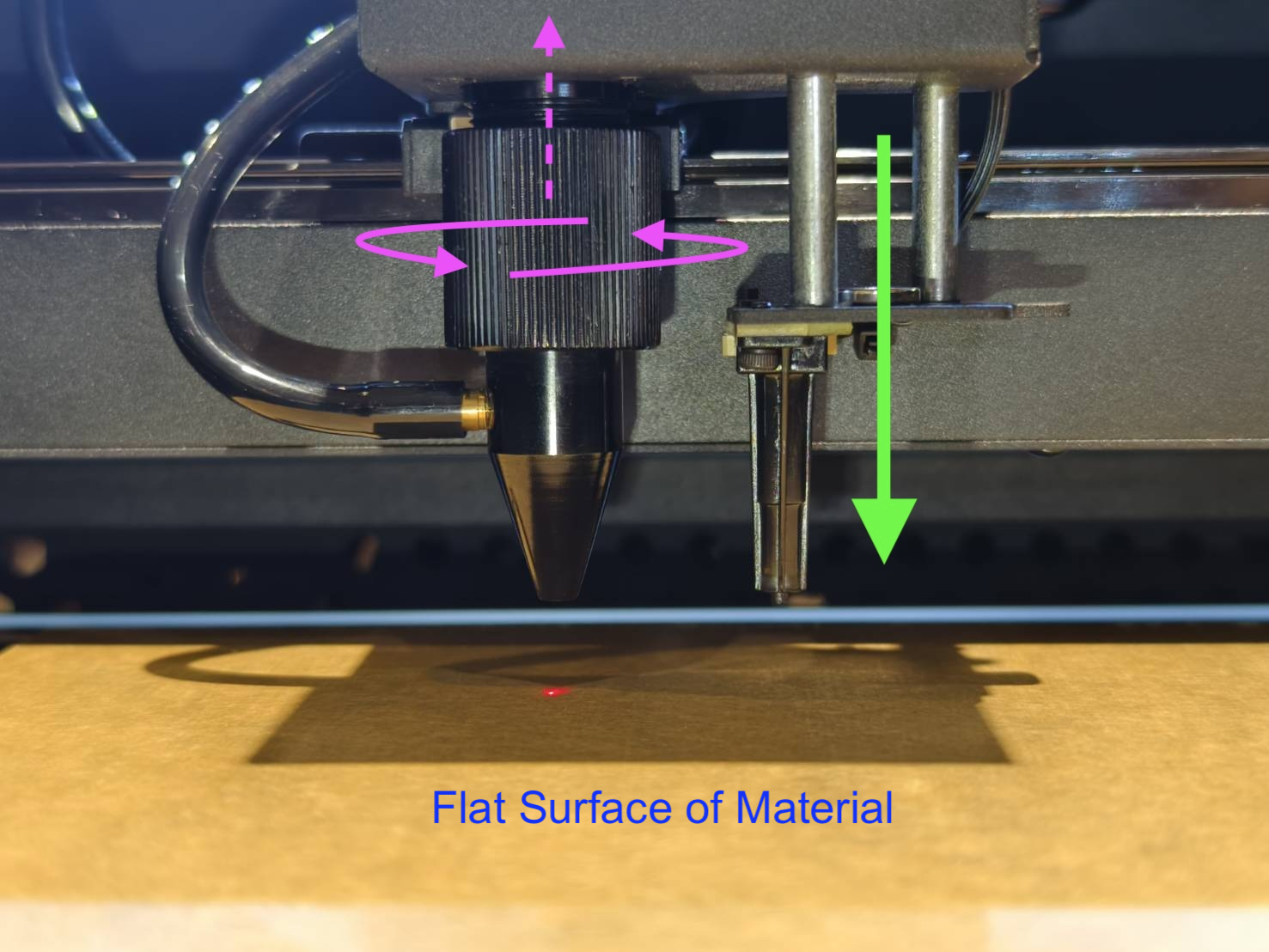

- 프로브가 노즐보다 길어지도록 프로브를 가장 낮은 위치까지 내리십시오.
- 노즐을 조이면 노즐이 위로 올라가 초점 맞출 때 프로브와 간섭을 피할 수 있으므로, 노즐이 단단히 조여졌는지 확인하십시오.
- 노즐 팁과 프로브의 길이가 매우 유사하므로, 노즐 팁이 먼저 닿지 않도록 재료가 충분히 평평한지 확인하십시오.
- 위의 사항들을 확인한 후, 자동 초점 맞추기를 다시 실행하십시오.
테스트 결과를 확인하고 다음 조치를 결정합니다.
|
|
단계 A1.2
아래 동영상을 참조하여 프로브보다 노즐 팁이 먼저 재료 표면에 닿는 유사한 상황인지 확인하십시오.
테스트 결과를 확인하고 다음 조치를 결정합니다.
|
|
단계 A2

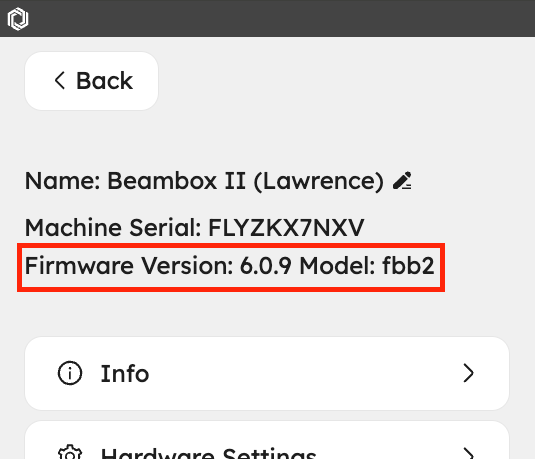

펌웨어를 최신 버전으로 업데이트하거나 재설치하여 문제가 해결되는지 확인하십시오.
지침을 보려면 링크를 참조하세요.
4-7 펌웨어 업데이트
테스트 결과를 확인하고 다음 조치를 결정합니다.
|
|
단계 A3
허니컴과 브래킷을 제거하세요.

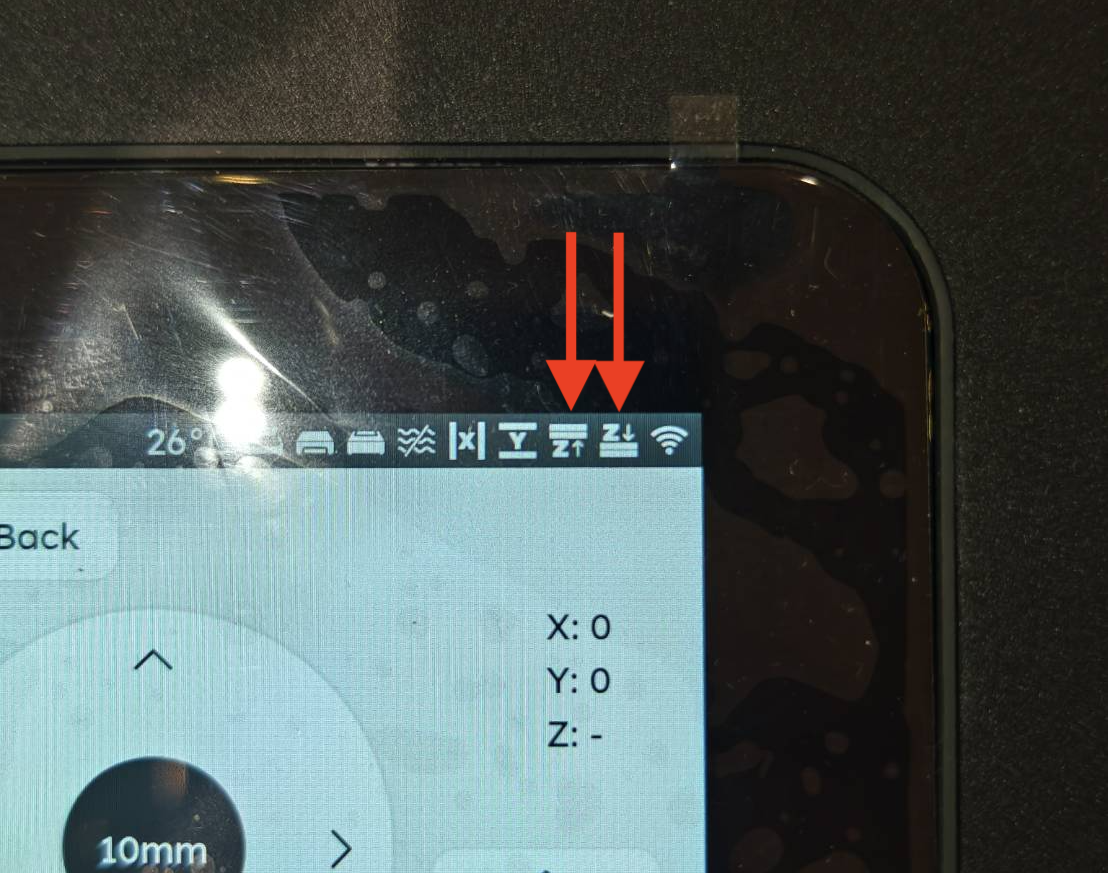

제어판에서 '유지보수'로 이동한 후, Z축 리미트 스위치를 모두 눌러 아이콘 변경을 확인하세요.
제어판에서 상단 및 하단 Z축 리미트 아이콘이 정상적으로 작동합니까?
테스트 결과를 확인하고 다음 조치를 결정합니다.
단계 A4

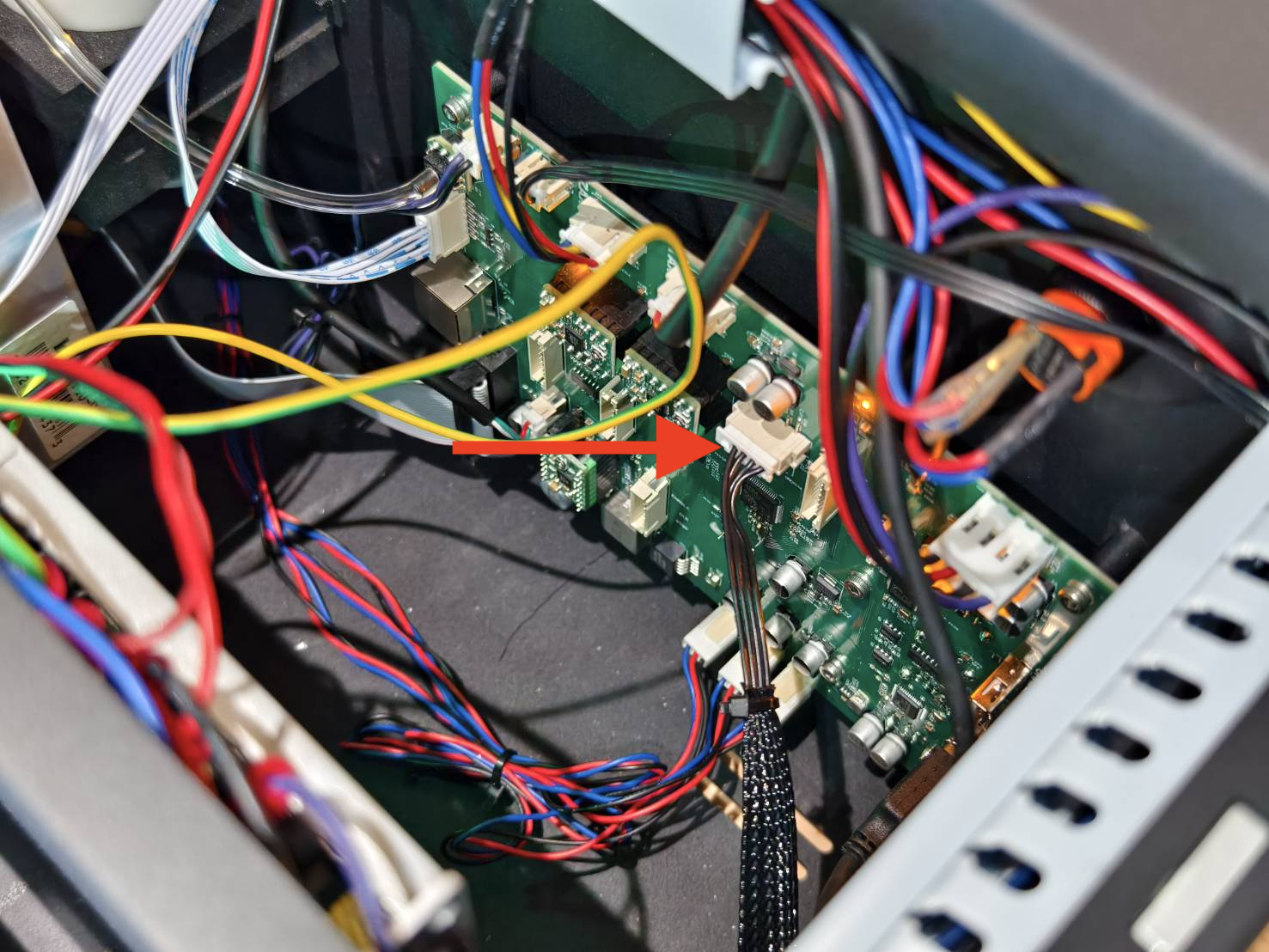

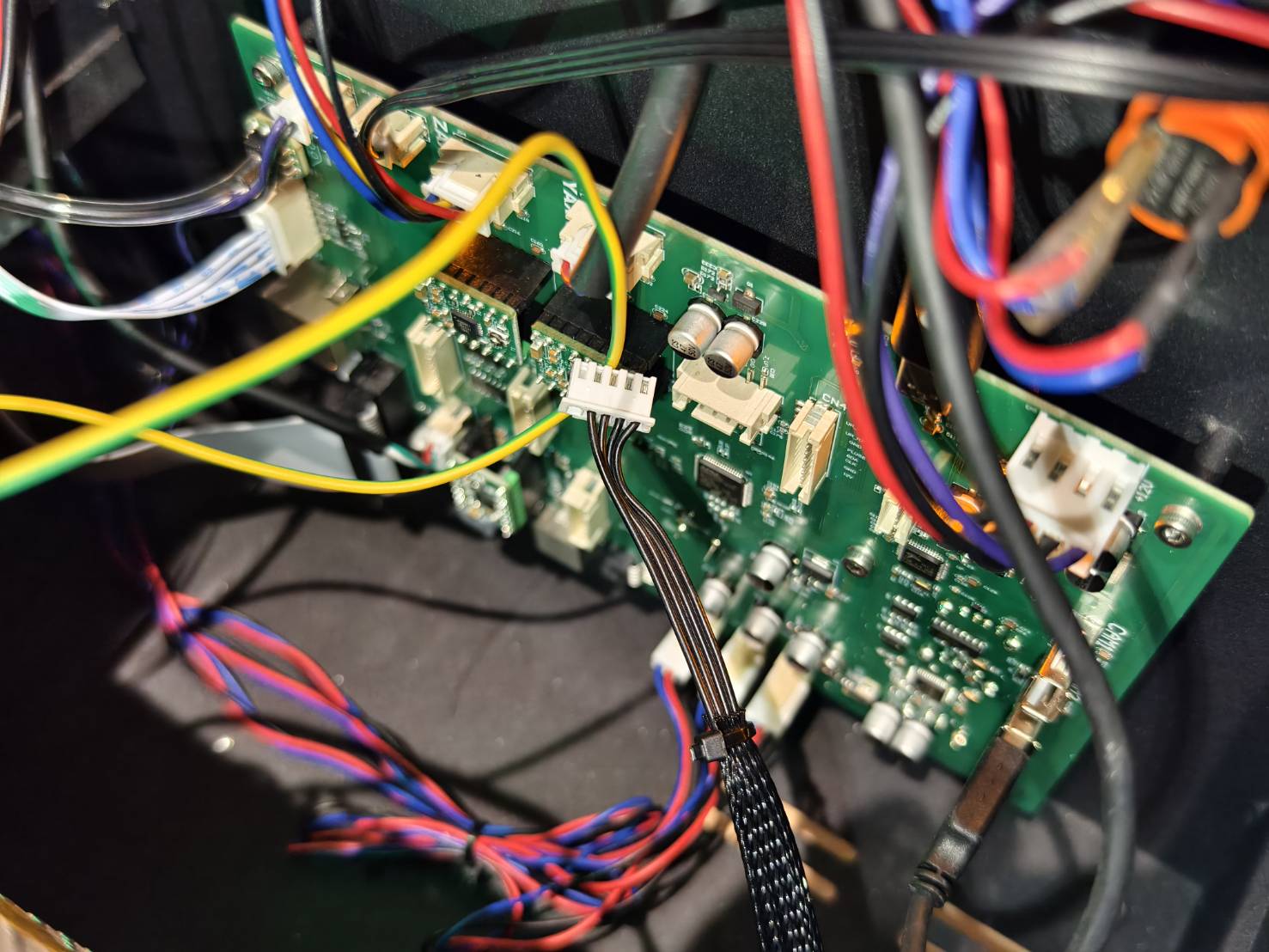

메인보드에서 Z축 리미트 스위치 케이블을 분리하고 제어판의 아이콘을 확인하세요. 두 아이콘이 모두 닫혀 있습니까?
-

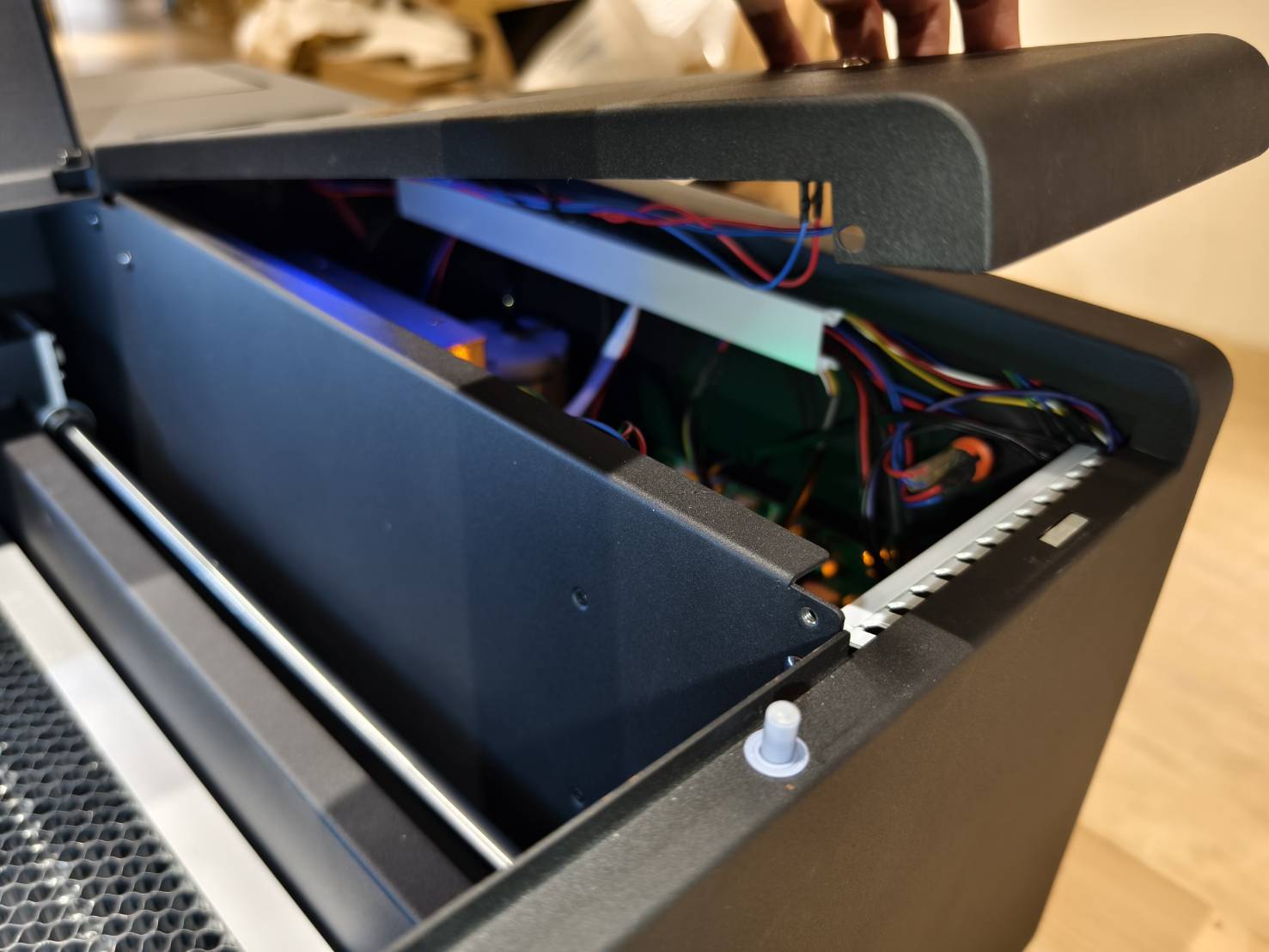

기기의 전원을 끄세요. 측면 커버를 열어 기기 내부를 확인하세요.

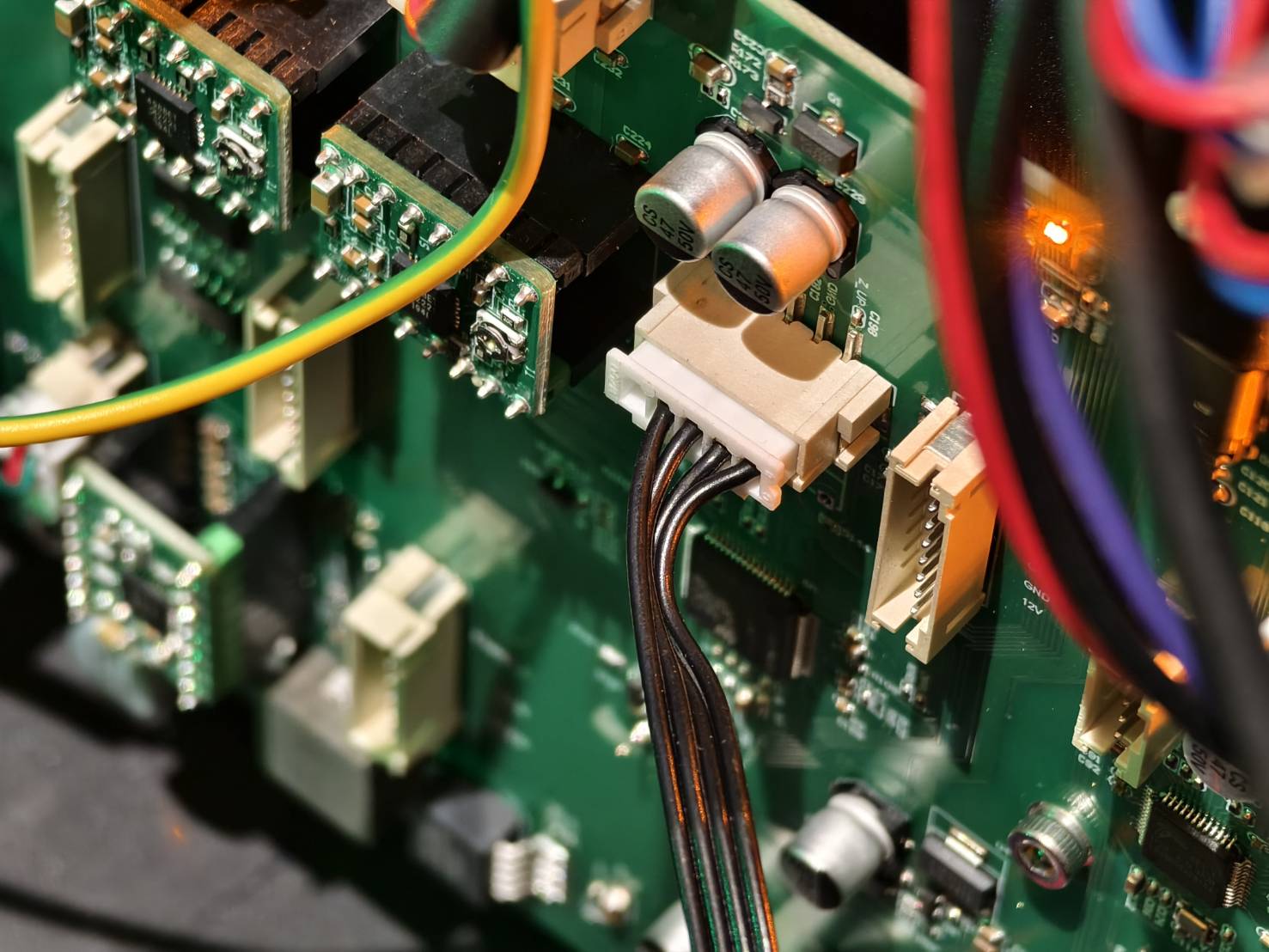

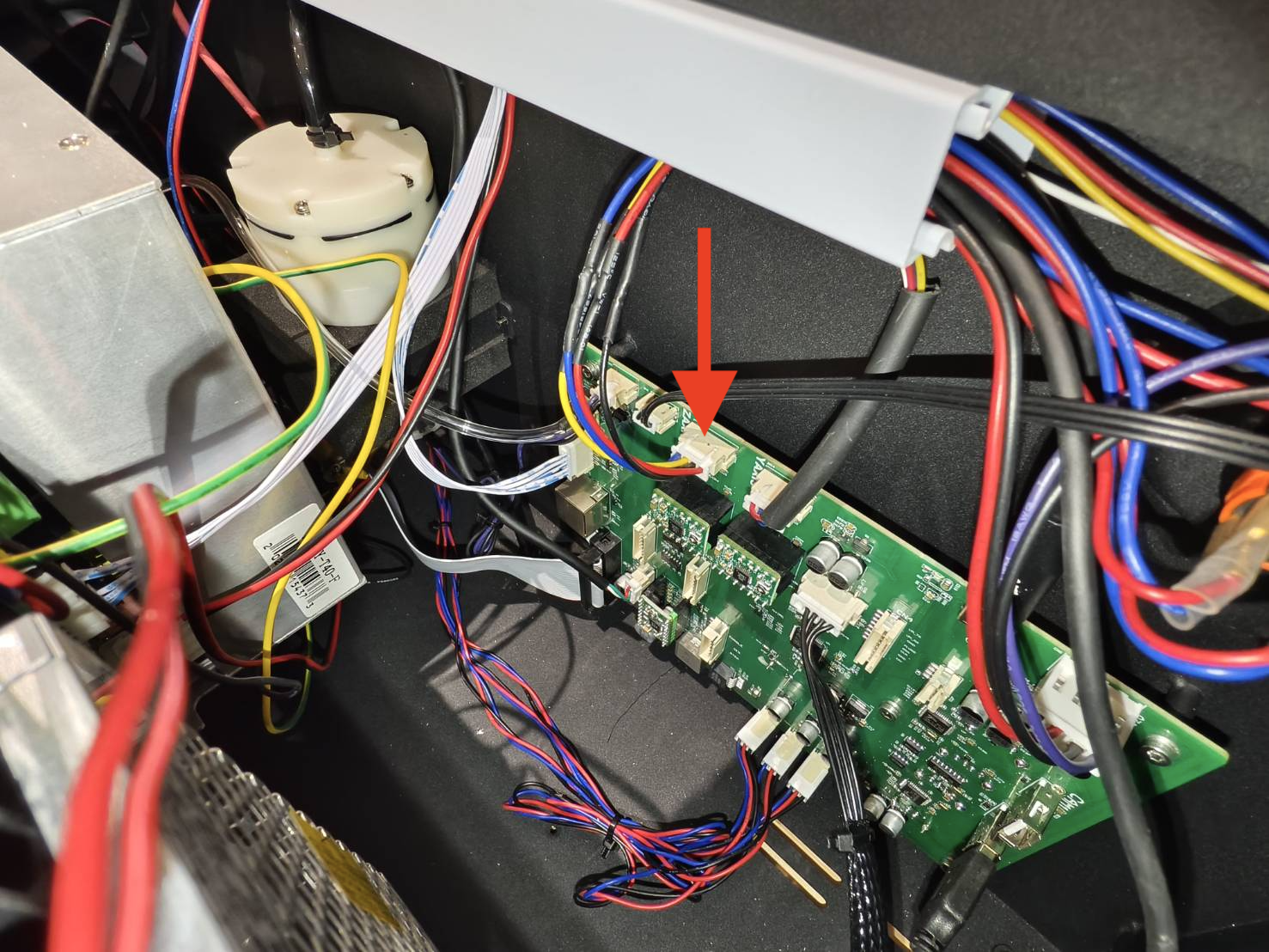

- Z축 리미트 스위치의 플랫 케이블을 분리하세요.
( 도면 을 참조하세요. PCB 보드가 사진과 다른 경우)
- 기기의 전원을 켜고 아이콘을 확인하세요. 두 아이콘이 모두 닫혀 있습니까?
테스트 결과를 확인하고 다음 조치를 결정합니다.
|
|
단계 B1
허니콤을 재설치하세요.
플랫폼에 의해 상단 및 하단 Z축 리미트 스위치가 모두 작동되는지 확인하세요.
베드를 아래로 내린 다음 위로 올려 Z축 리미트 스위치가 작동하는지 확인하세요.
| 정상 작동 예시 - 트리거됨 |
|
비정상 작동 예시 - 트리거되지 않음 (HEXA는 시연용으로 사용됨) |
테스트 결과를 확인하고 다음 조치를 결정합니다.
|
|
|
|
B2 단계
수동으로 베드를 올리거나 내려 위아래로 자유롭게 움직일 수 있는지 확인하세요.
B2.1 단계
4개의 리드 스크류에 윤활유를 도포하고 플랫폼을 수동으로 및 패널을 사용하여 이동할 수 있는지 확인하십시오.
관련 문서를 참조하십시오.
테스트 결과를 확인하고 다음 조치를 결정합니다.
|
|
|
B3 단계
Z축 모터 케이블을 분리했다가 다시 연결하십시오. 그 후, 패널을 사용하여 플랫폼을 내리고 올려보십시오.
( 도면 을 참조하세요. PCB 보드가 사진과 다른 경우)
-
기기의 전원을 끄세요. 측면 커버를 열어 기기 내부를 확인하세요.

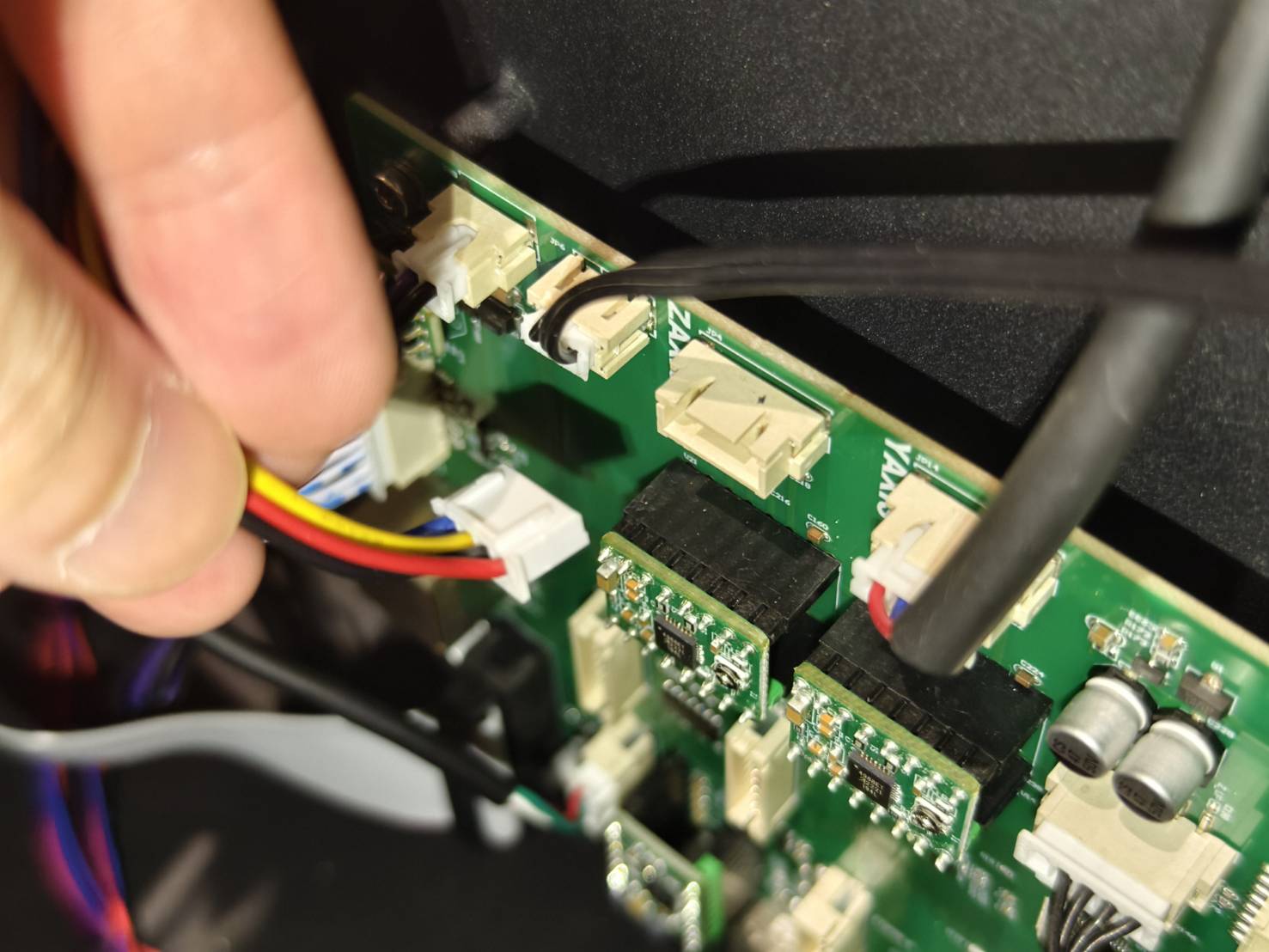

- Z축 모터 케이블을 분리했다가 다시 연결하십시오.
테스트 결과를 확인하고 다음 조치를 결정합니다.
|
|
|
B4 단계

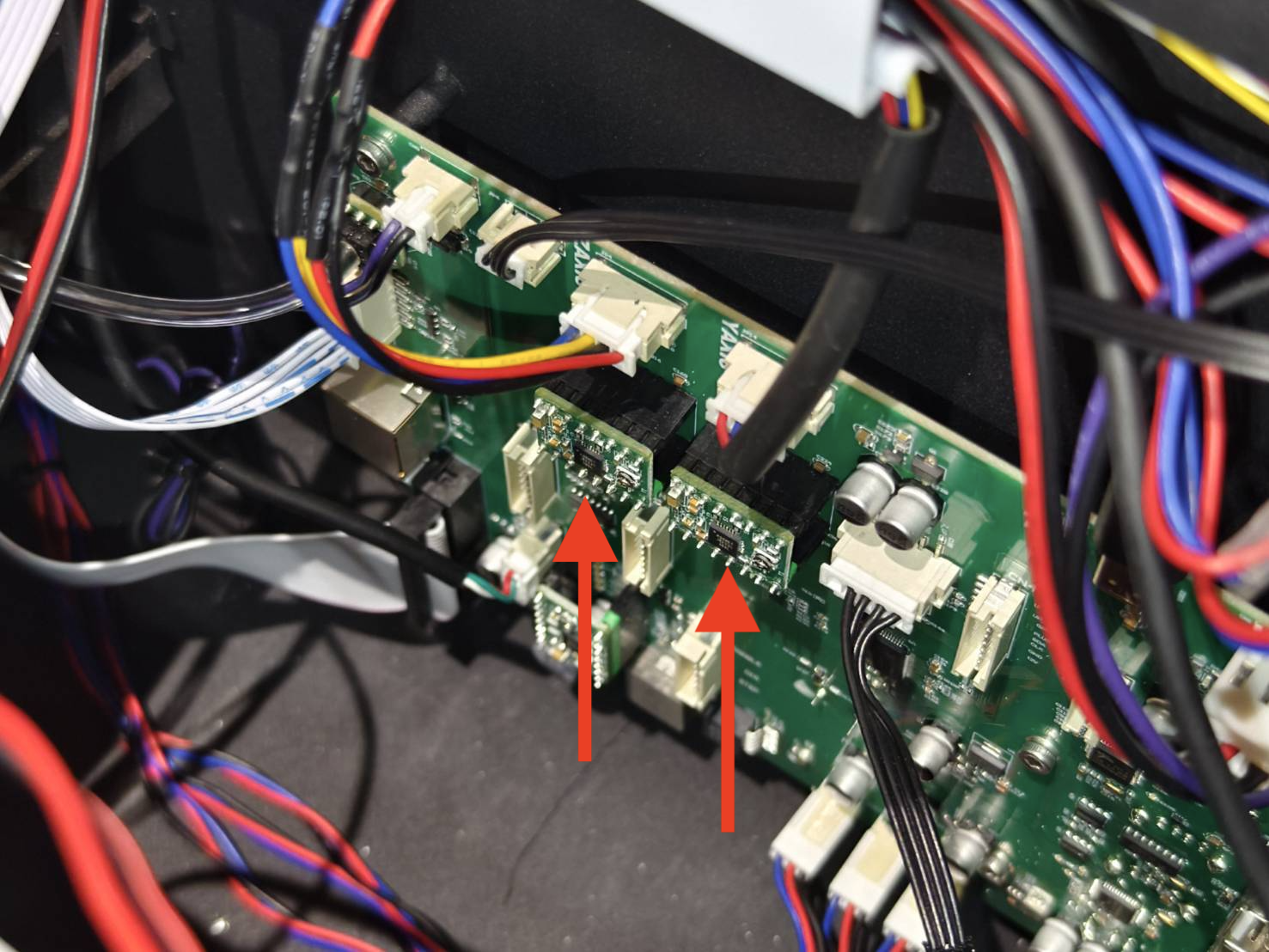

기기의 전원을 끄고 Y축과 Z축 드라이버 IC를 교체한 후 패널을 사용하여 플랫폼을 테스트하십시오.
테스트 결과를 확인하고 다음 조치를 결정합니다.
|
|
|
단계 C1

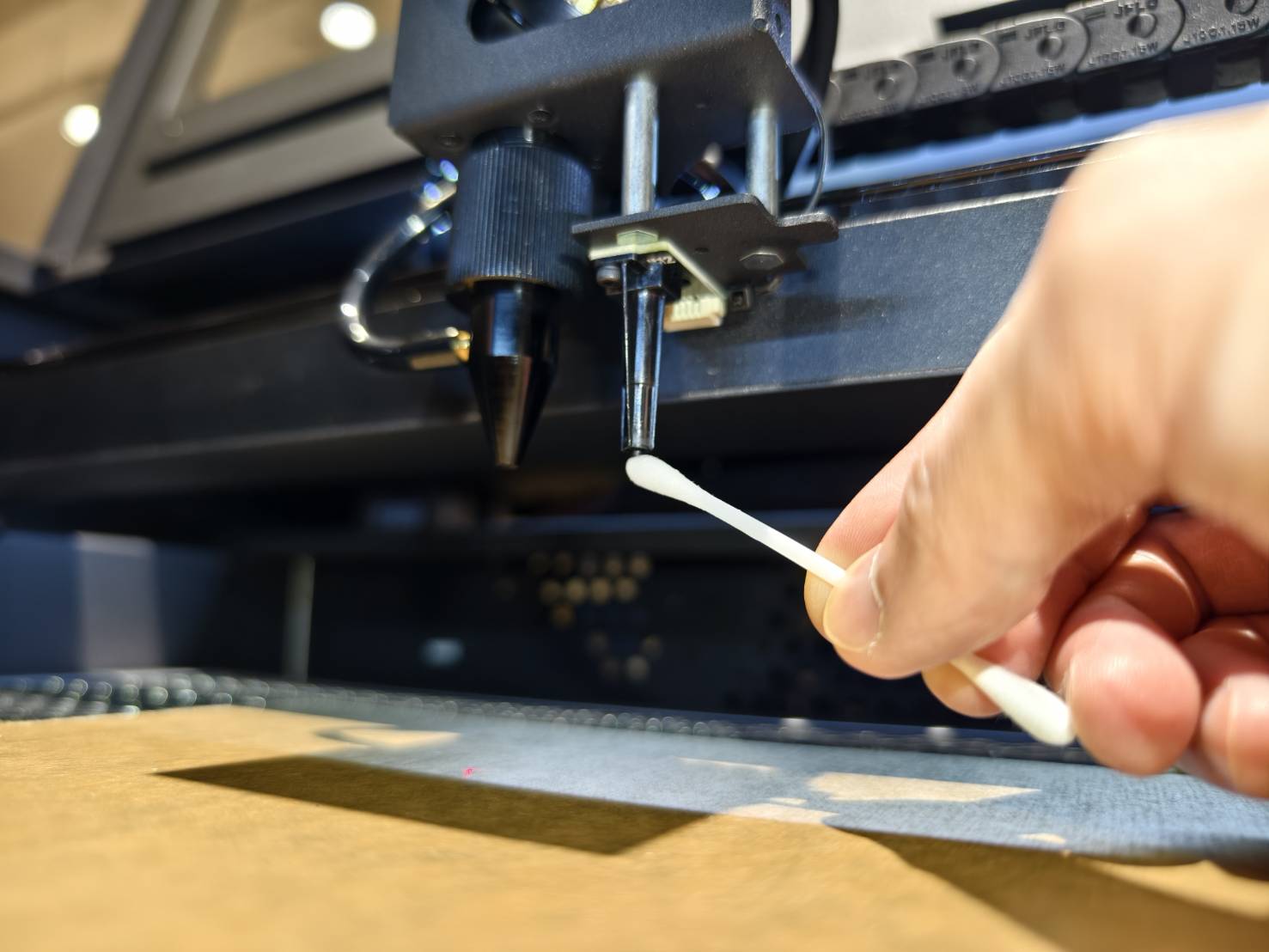

- 알코올을 묻힌 면봉으로 자동 초점 모듈의 끝부분을 청소하십시오.
- 플랫폼을 위아래로 이동할 수 있는지 확인하십시오.
테스트 결과를 확인하고 다음 조치를 결정합니다.
C2 단계

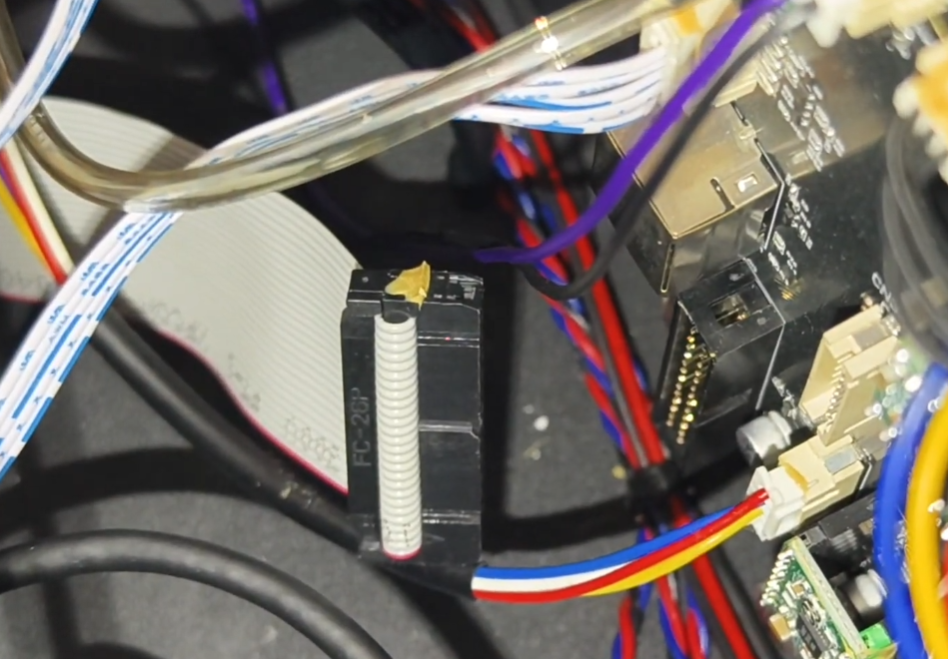

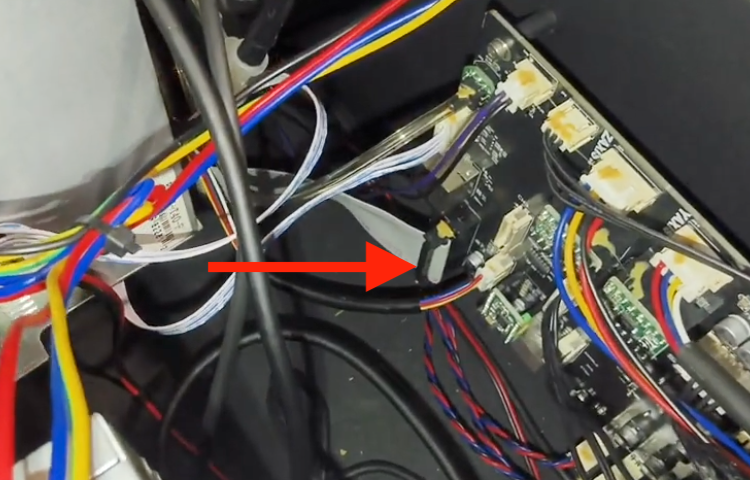

기기 전원을 끄십시오. 측면 커버를 열고 회색 리본 케이블을 분리한 후 다시 연결하십시오.
기기 전원을 켜고 플랫폼 승강 기능이 정상 작동하는지 테스트하십시오.
(회색 케이블을 분리한 후 다시 연결하여 기능을 테스트하십시오.)
테스트 결과를 확인하고 다음 조치를 결정합니다.
단계 C2.1
회색 리본 케이블을 분리한 후 플랫폼 승강 기능이 정상 작동하는지 테스트하십시오.
(회색 케이블이 분리된 상태에서 기능을 테스트하십시오.)
테스트 결과를 확인하고 다음 조치를 결정합니다.
단계 C3
- 회색 리본 케이블을 다시 연결하십시오.

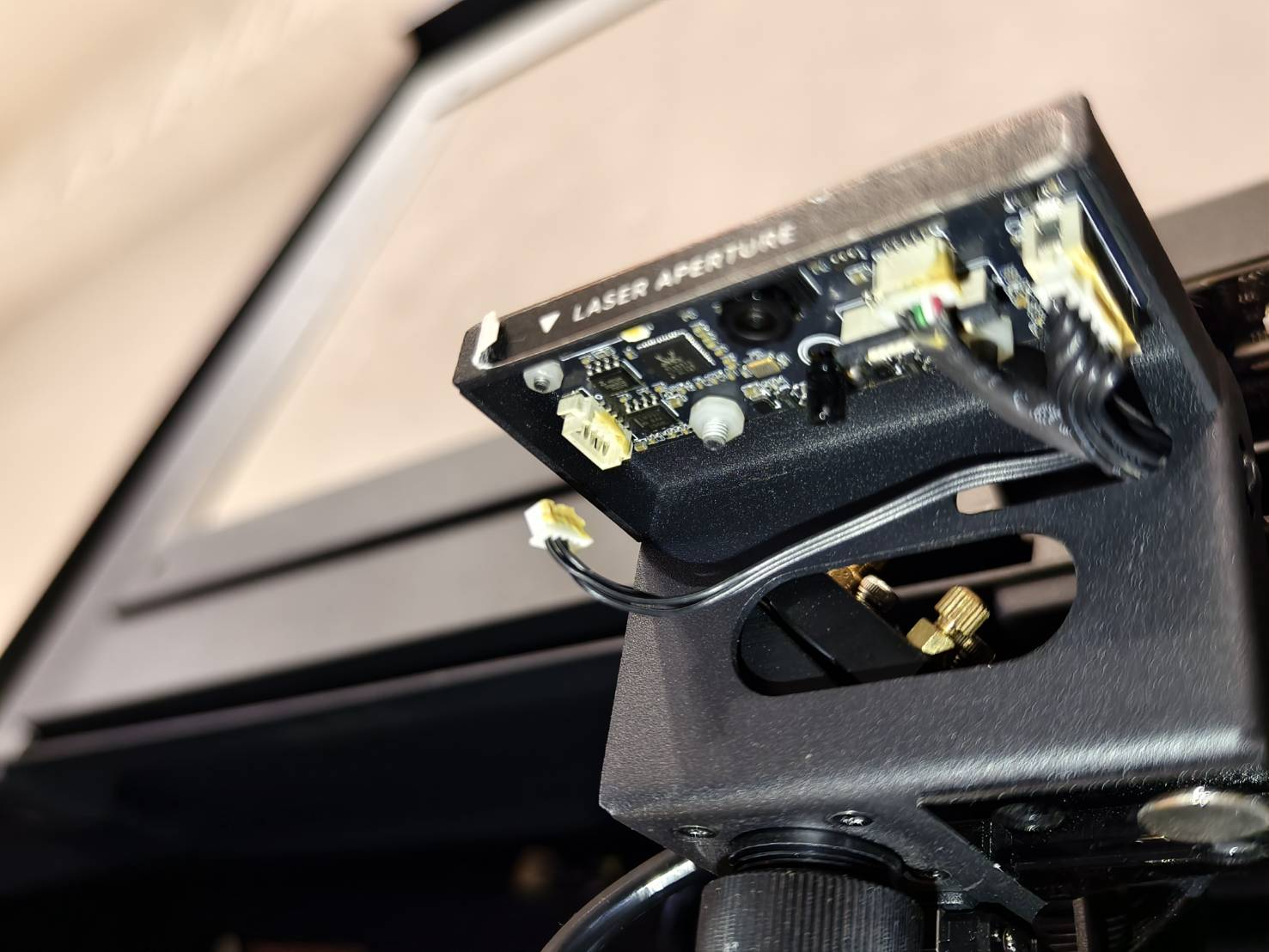

- 레이저 헤드의 보드에서 케이블을 분리하십시오.
- 플랫폼을 위아래로 이동할 수 있는지 확인하십시오.
테스트 결과를 확인하고 다음 조치를 결정합니다.
단계 C4
- 레이저 헤드의 케이블을 다시 연결하십시오.

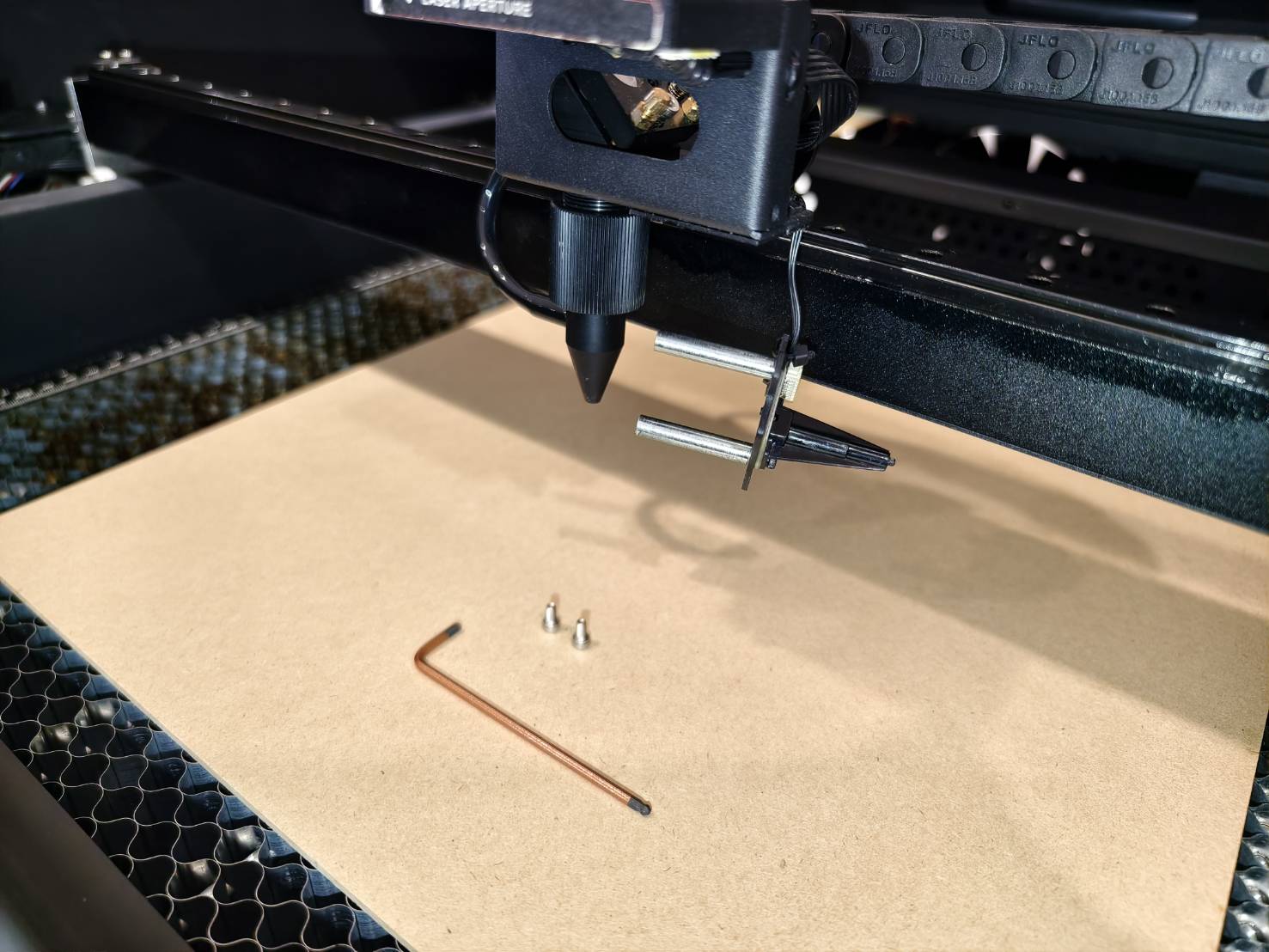

- 자동 초점 프로브와 커버를 제거하는 방법은 가이드를 참조하십시오.
1단계, 2단계, 6단계만 읽으십시오 (이 단계를 수행하려면 2.5mm 및 2.0mm 육각 렌치가 필요합니다.) [Beambox II - 자동 초점 프로브 및 케이블 교체]

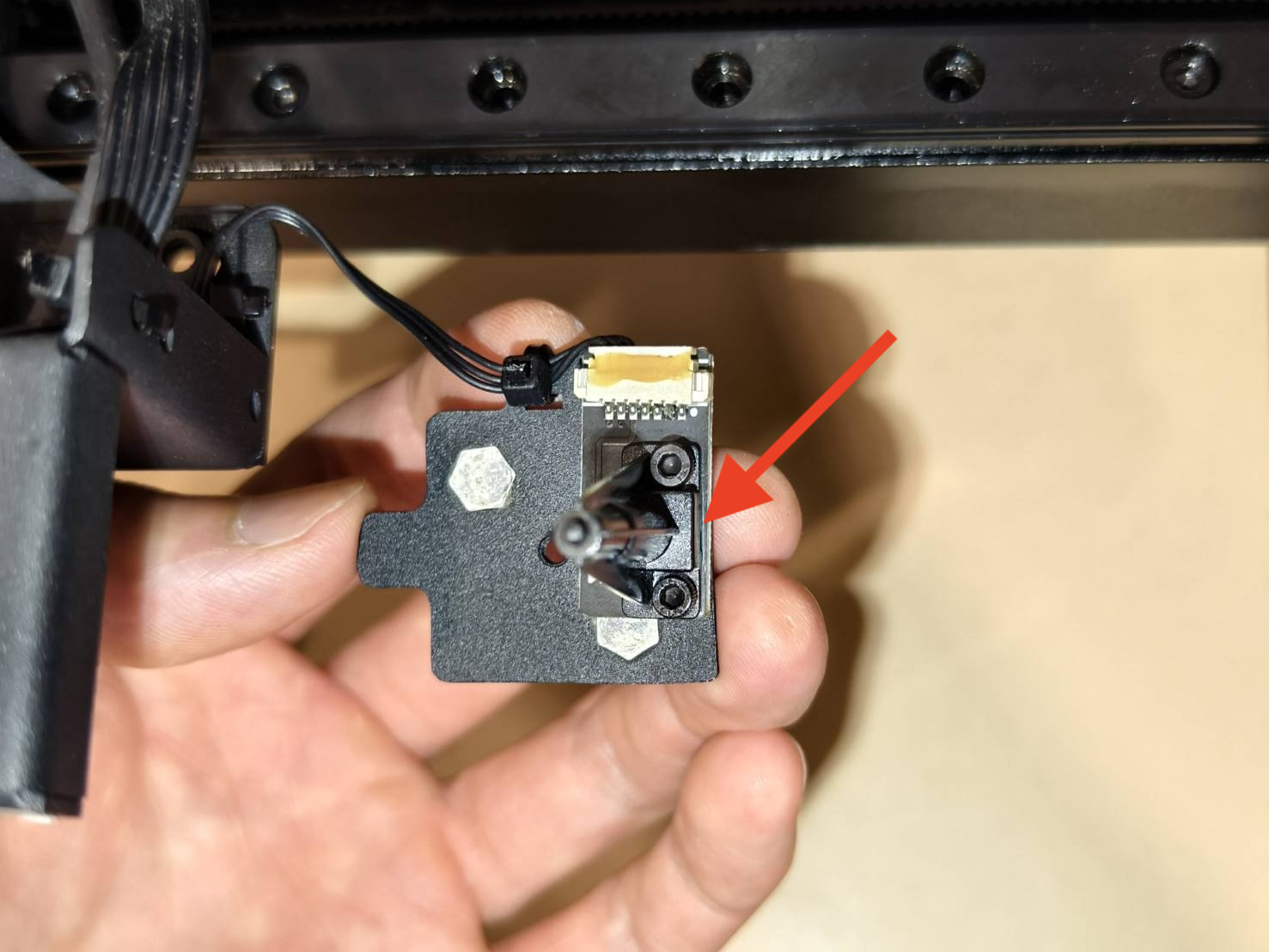

- 동영상과 같이 자동 초점 보드의 스위치를 부드럽게 누를 수 있는지 확인하십시오.
테스트 결과를 확인하고 다음 조치를 결정합니다.
|
|
단계 C5
- 자동 초점 보드에 커버와 프로브를 다시 설치하는 방법은 가이드를 참조하여 프로브가 위로 밀릴 수 있도록 하십시오. 7단계와 8단계만 읽으십시오.
[Beambox II - 자동 초점 프로브 및 케이블 교체]
- 자동 초점 어셈블리를 제자리에 장착하고 플랫폼이 위아래로 이동 가능한지 확인하십시오.
테스트 결과를 확인하고 다음 조치를 결정합니다.
|
|
단계 C6
- 자동 초점 어셈블리 재설치 방법은 가이드를 참조하십시오.
11단계와 12단계만 참조하십시오.
[Beambox II - 자동 초점 프로브 및 케이블 교체]
- 플랫폼을 위아래로 이동할 수 있는지 확인하십시오.
테스트 결과를 확인하고 다음 조치를 결정합니다.
단계 C7
다음 케이블을 재연결하십시오.

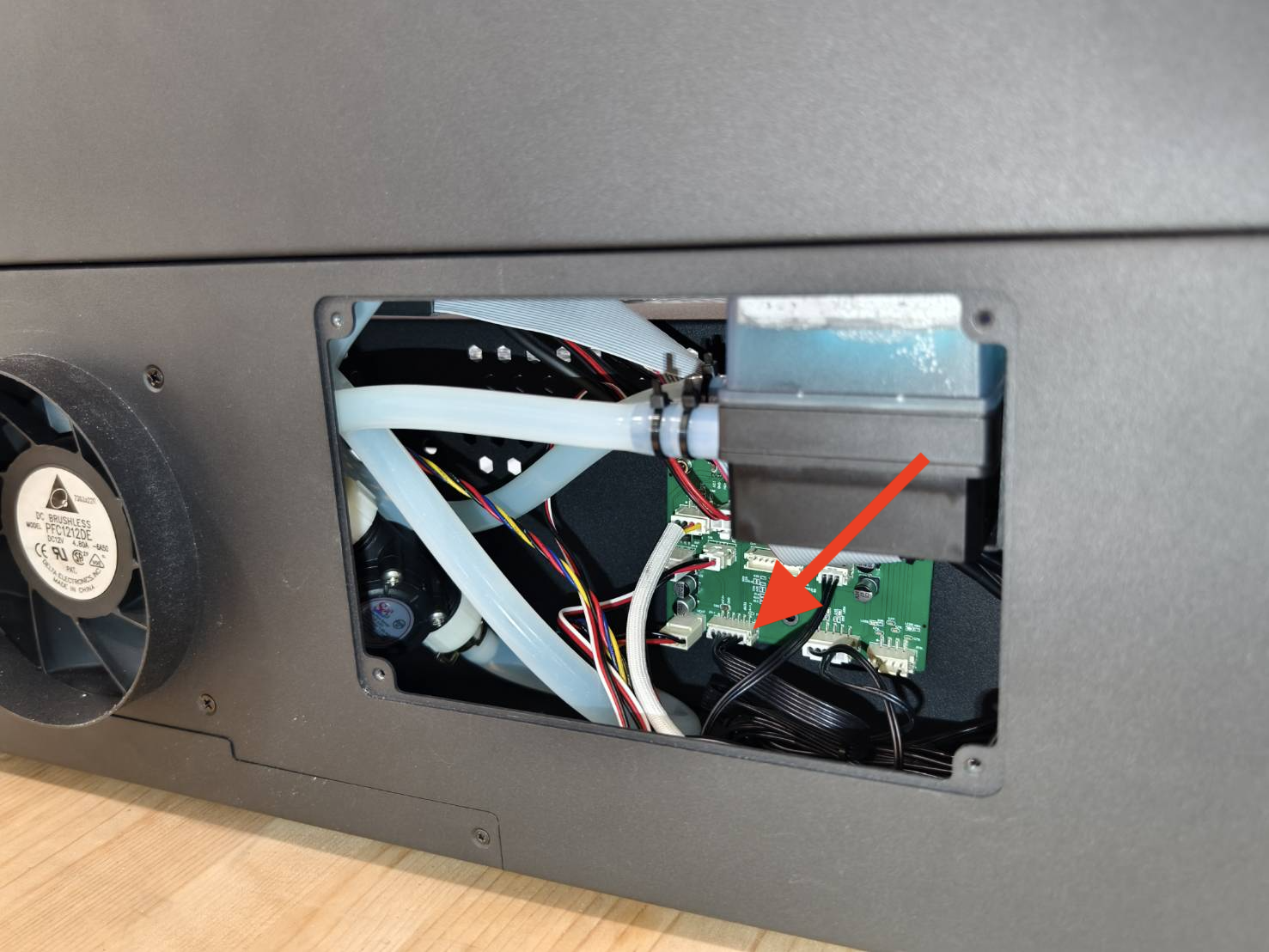

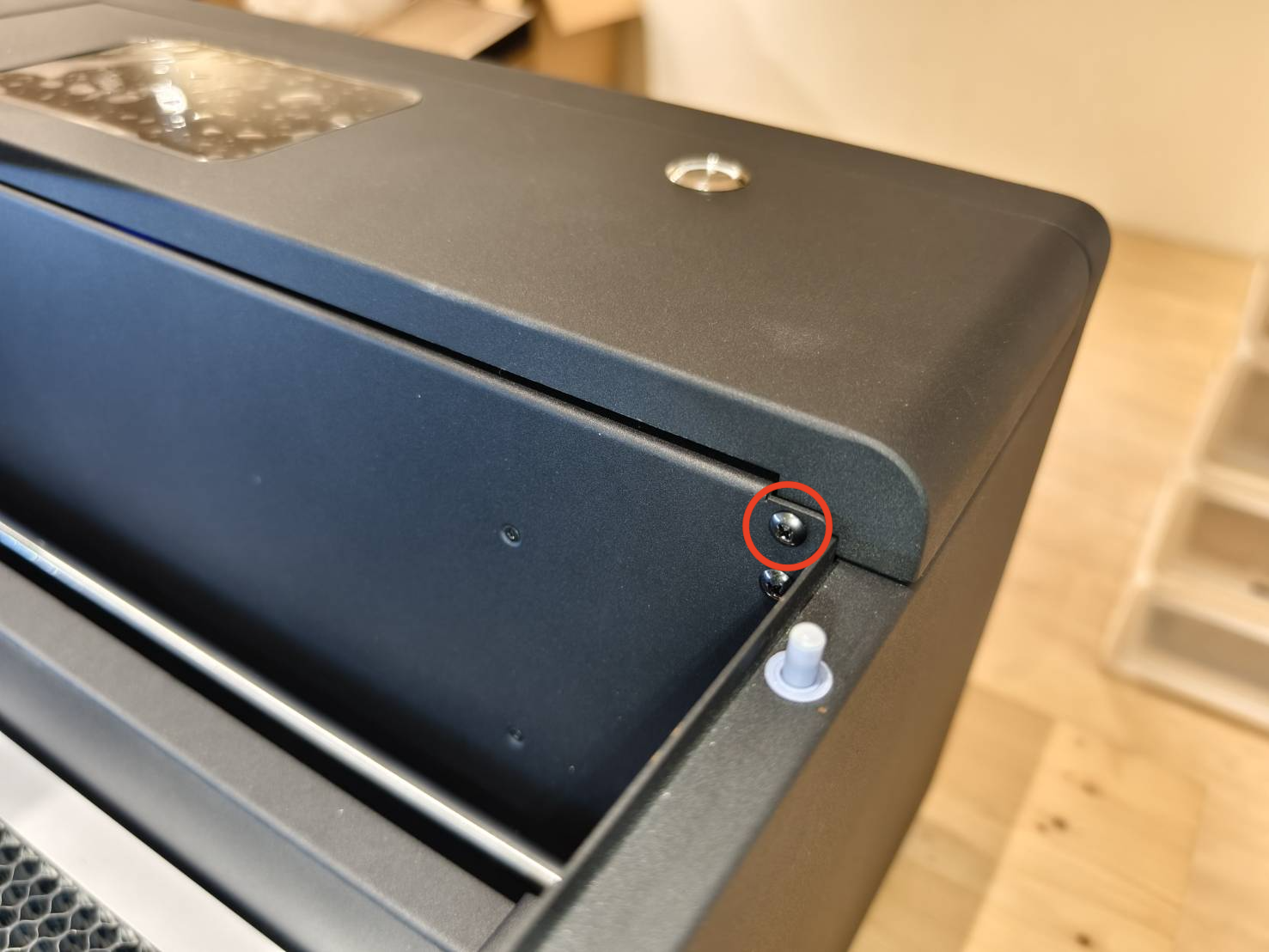

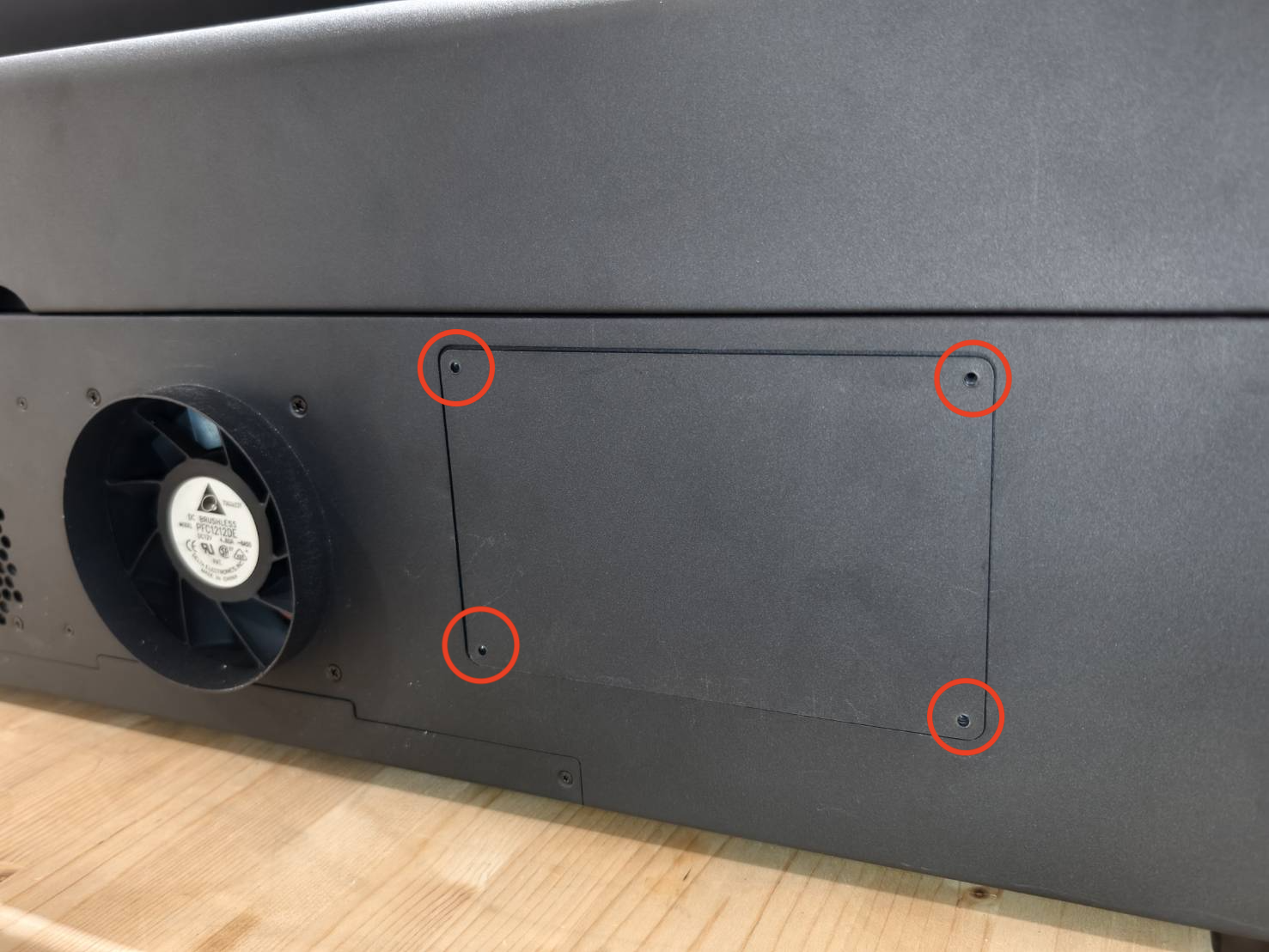

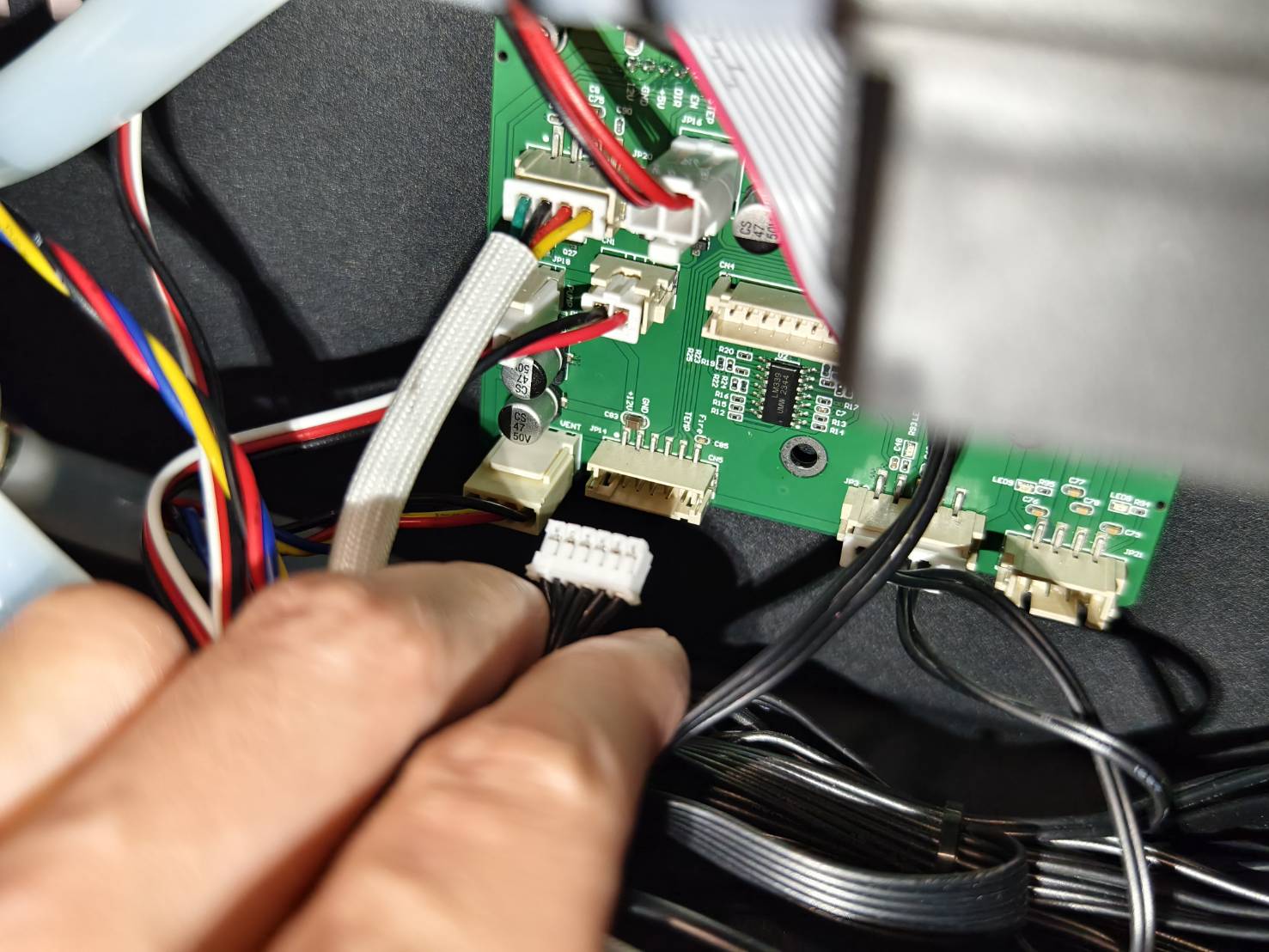

- 플로터 보드의 6핀 케이블. (T8 드라이버로 후면 커버를 제거해야 합니다.)(참조 도면 을 참조하세요. PCB 보드가 사진과 다른 경우)

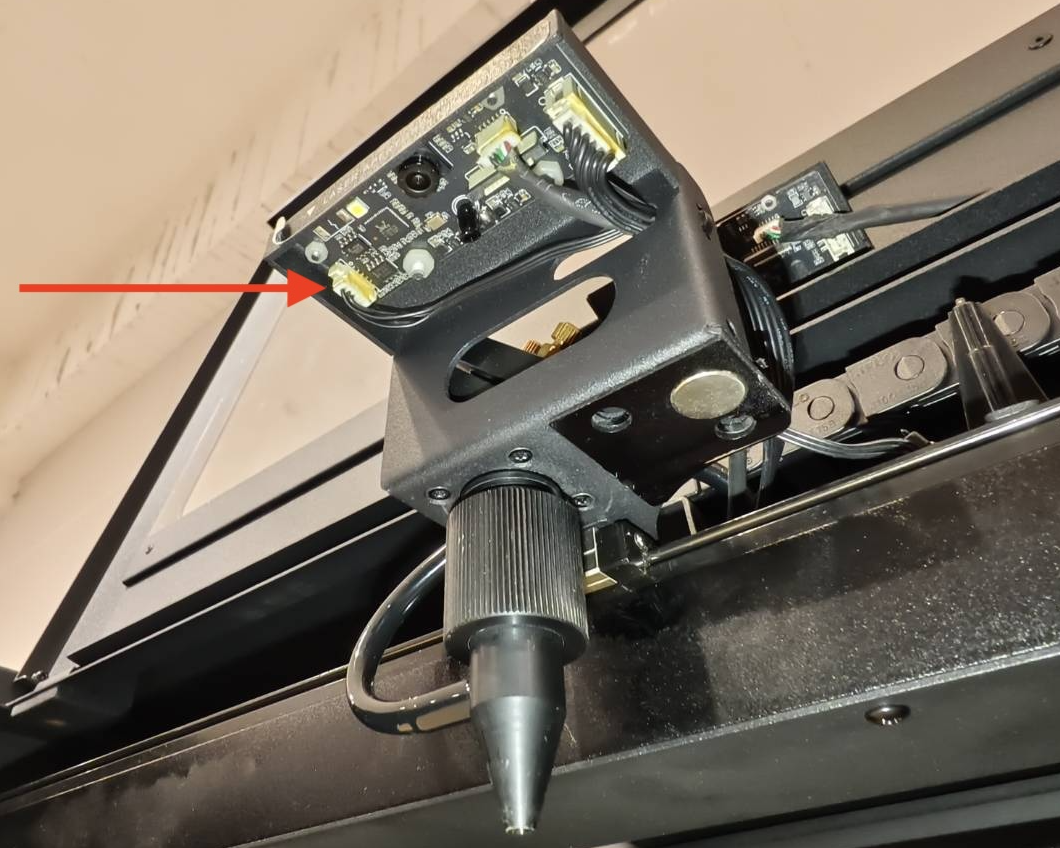

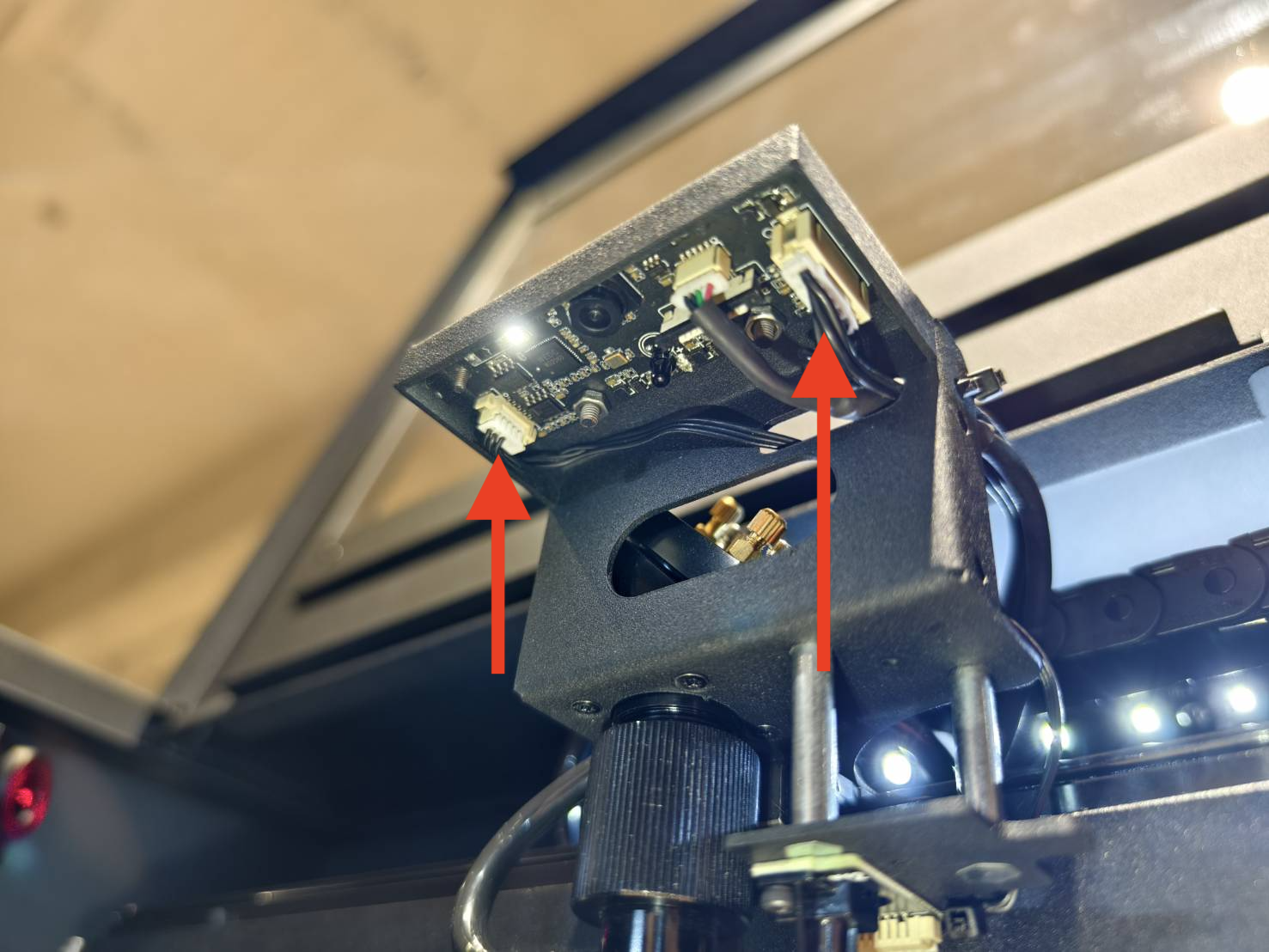

- 레이저 헤드의 카메라 LED 보드에 있는 6핀 및 3핀 케이블.
(분리하기 어려운 경우 연결이 느슨하지 않은지 확인하십시오.)

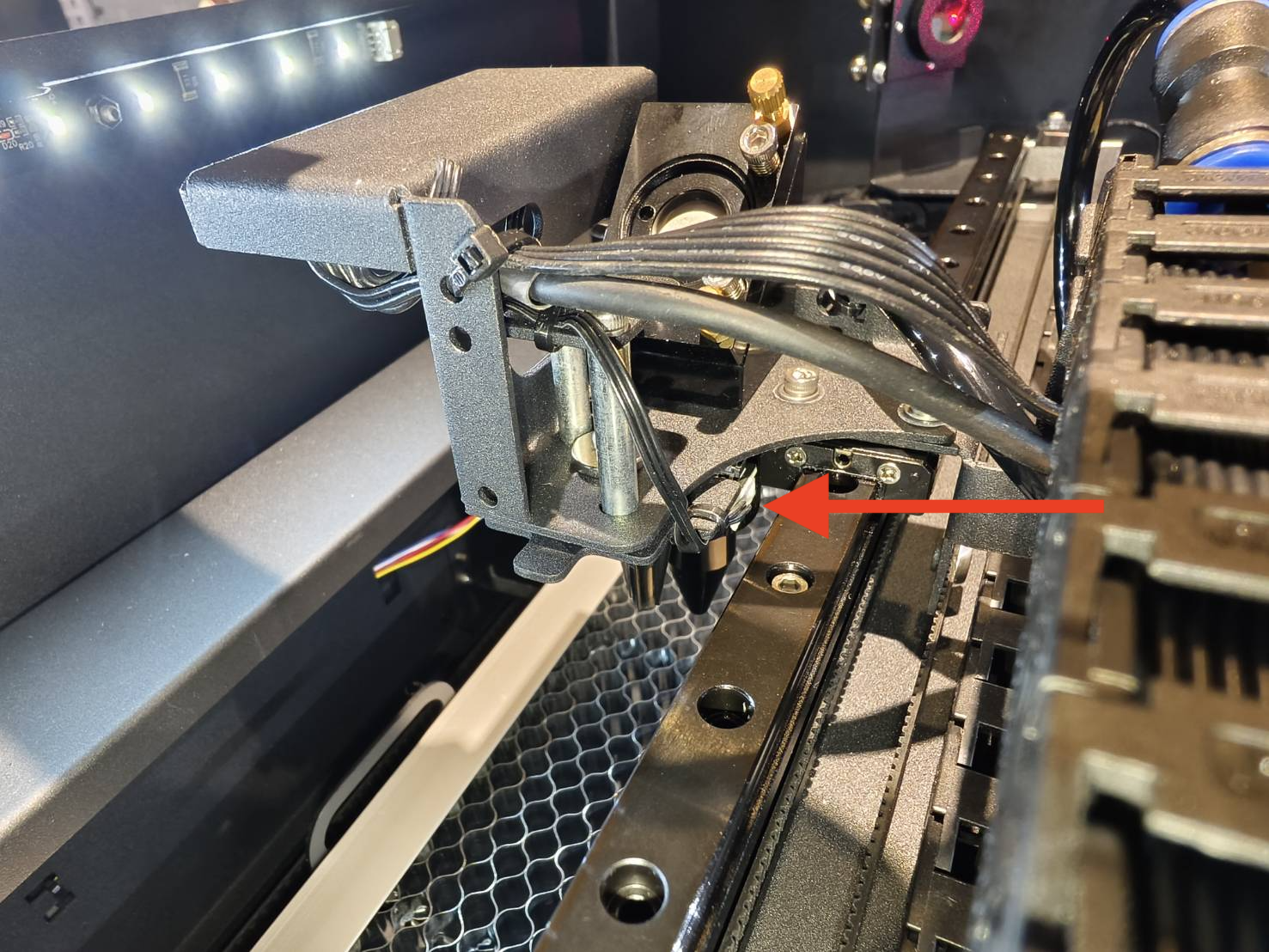

- 자동 초점 모듈의 레이저 헤드 후면에 있는 3핀 케이블.
(분리하기 어려운 경우 연결이 느슨하지 않은지 확인하십시오.)
- 그 후 플랫폼이 위아래로 이동하는지 확인하십시오.
테스트 결과를 확인하고 다음 조치를 결정합니다.
|
|
단계 C8
재료를 작업대에 놓고 자동 초점을 실행하십시오.
테스트 결과를 확인하고 다음 조치를 결정합니다.
|
|
고객 지원 문의하기
- 아래 링크의 안내에 따라 지역 대리점 또는 FLUX 고객 지원 팀에 문제를 적절히 보고해 주십시오. [고객 지원 문의]
*이 문서에서 언급된 기기의 문제를 보여주는 사진이나 동영상과 같은 수집된 정보는 대리점이나 FLUX 고객 지원 팀과 공유되어야 합니다.
