설명
이 문서는 FLUX Chuck Rotary를 사용하여 조각 작업을 시작하는 방법을 안내합니다.
그러나 첫 조각 작업을 시작하기 전에 FLUX Chuck 사용 설명서 를 반드시 읽어보시기를 강력히 권장합니다.
|
참고: 조각을 시작하기 전에 Beam Studio 버전 2.6.5를 사용하세요. 또한 프레이밍 기능은 조각 영역과 크기의 정확성을 확인하는 데 사용됩니다. ( 에서 측정한 값을 사용하세요. 18.) |
|
안전 주의사항: 케이블을 연결하거나 분리하기 전에 장비 손상을 방지하기 위해 먼저 전원을 끄십시오. |
Chuck Rotary는 Extension Pocket 유무에 관계없이 Beambox II와 함께 사용할 수 있습니다. 따라서 이 문서에서는 두 가지 구성을 다룹니다. 사용 중인 설정에 해당하는 지침을 참조하세요.
|
|
Beambox II + Extension Pocket + Chuck
에서 측정한 값을 사용하세요. 1아래 가이드를 참조하여 BB2 Extension Pocket 애드온을 설치하세요. 에서 측정한 값을 사용하세요. 2로터리 기능을 사용하려면 다음 소프트웨어 및 펌웨어 버전이 설치되어 있는지 확인하세요.
3단계플랫폼 브래킷을 재설치합니다. 4단계재료의 직경 또는 둘레를 측정하고 나중에 사용할 수 있도록 기록해 두세요. 5단계아래 표를 참조하여 적절한 회전 스탠드를 설치하고 물체의 직경에 따라 올바른 초점 렌즈 거리를 선택하세요.
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 물체 직경 | 초점 모드 | 스탠드 |
| 1mm - 29mm (둘레: 3mm - 91mm) |
16mm (하단 렌즈) |
짧은 받침대 |
| 29mm - 54mm (둘레: 91mm - 170mm) |
4mm (기본 설정 - 렌즈 상단) |
짧은 받침대 |
| 54mm - 79mm (둘레: 170mm - 248mm) |
16mm (하단 렌즈) |
긴 받침대 (확장 패키지에 포함) |
| 79mm - 145mm (둘레: 248mm - 455mm) |
4mm (기본 설정 - 렌즈 상단) |
긴 받침대 (확장 패키지에 포함) |
초점 모드 설명
|
기본적으로 초점 렌즈는 상단에 위치하며, 초점 거리는 4mm로, 노즐 끝과 재료 표면 사이의 거리가 4mm가 됩니다.
렌즈 위치는 어떻게 변경하나요?
| |||||||||||||||||||||||
짧은 스탠드와 긴 스탠드 설명
|
스탠드는 플랫폼 브래킷에 설치하는 데 사용됩니다. 로터리는 스탠드 위에 놓여 수동으로 또는 자동 플랫폼을 사용하여 높이를 조절할 수 있습니다.
차이점
스탠드는 어떻게 설치하나요?
|
6단계
스탠드를 설치한 후 기기의 전원이 꺼져 있는지 확인하세요.
상자에서 연결 케이블을 찾아 기기 후면 좌측에 삽입하세요.
7단계
사용할 재료에 맞는 척을 로터리에 설치하세요.
척 설치 방법은 사용 설명서를 참조하세요.
FLUX Chuck Rotary 사용 설명서
(*처음 사용 시에는 연습 및 테스트를 위해 불필요한 재료를 사용하는 것이 좋습니다.)
8단계

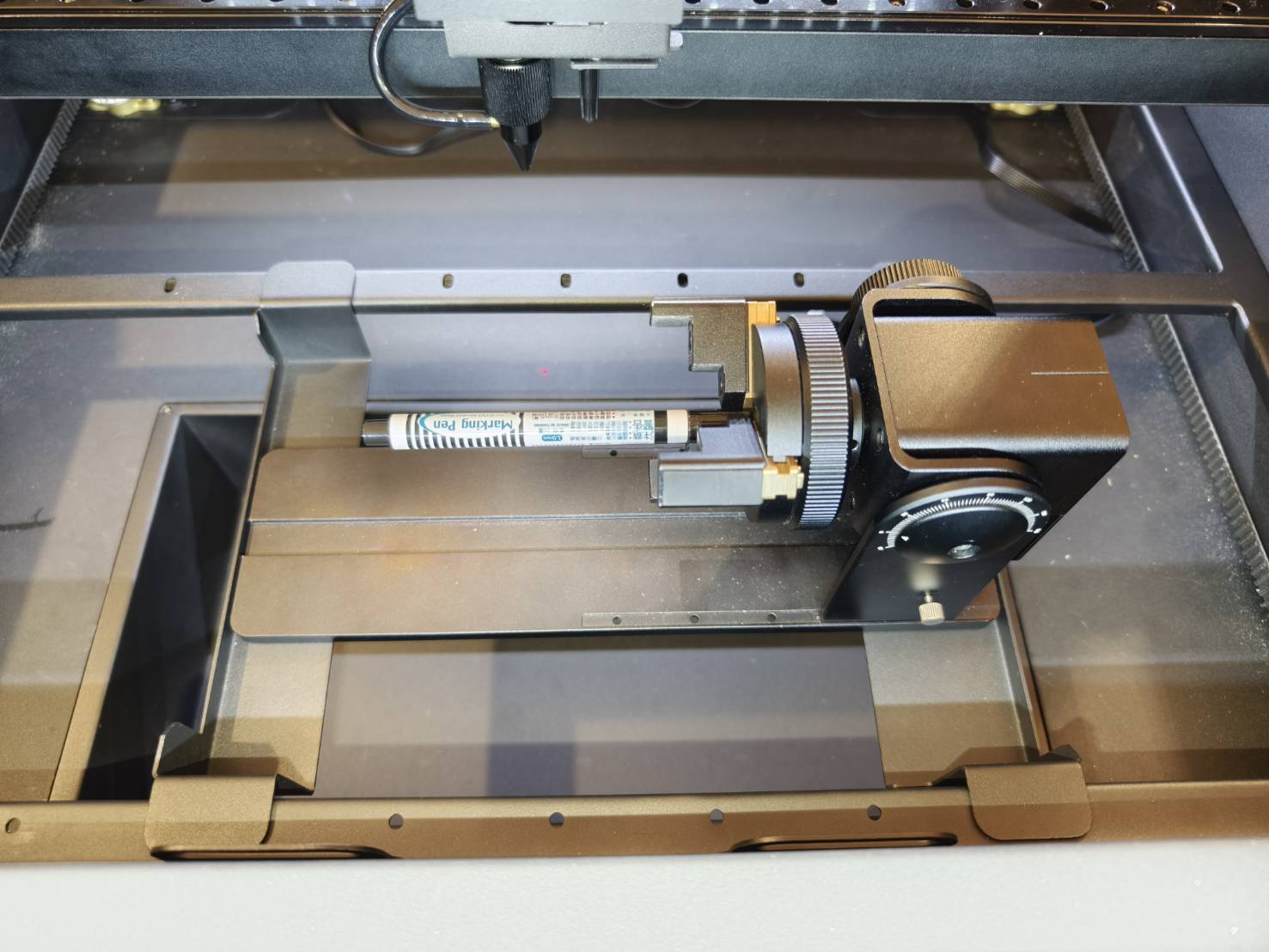

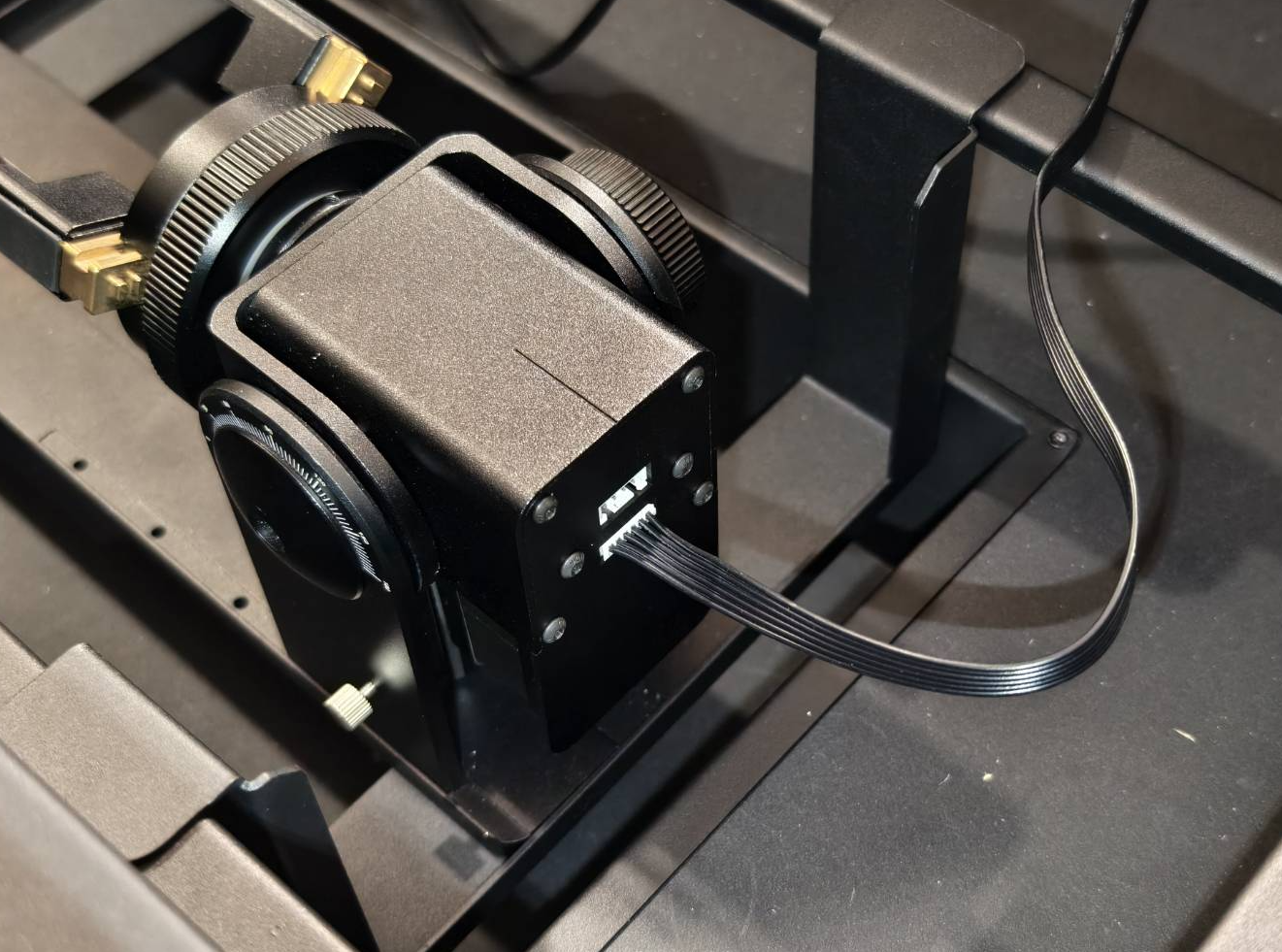

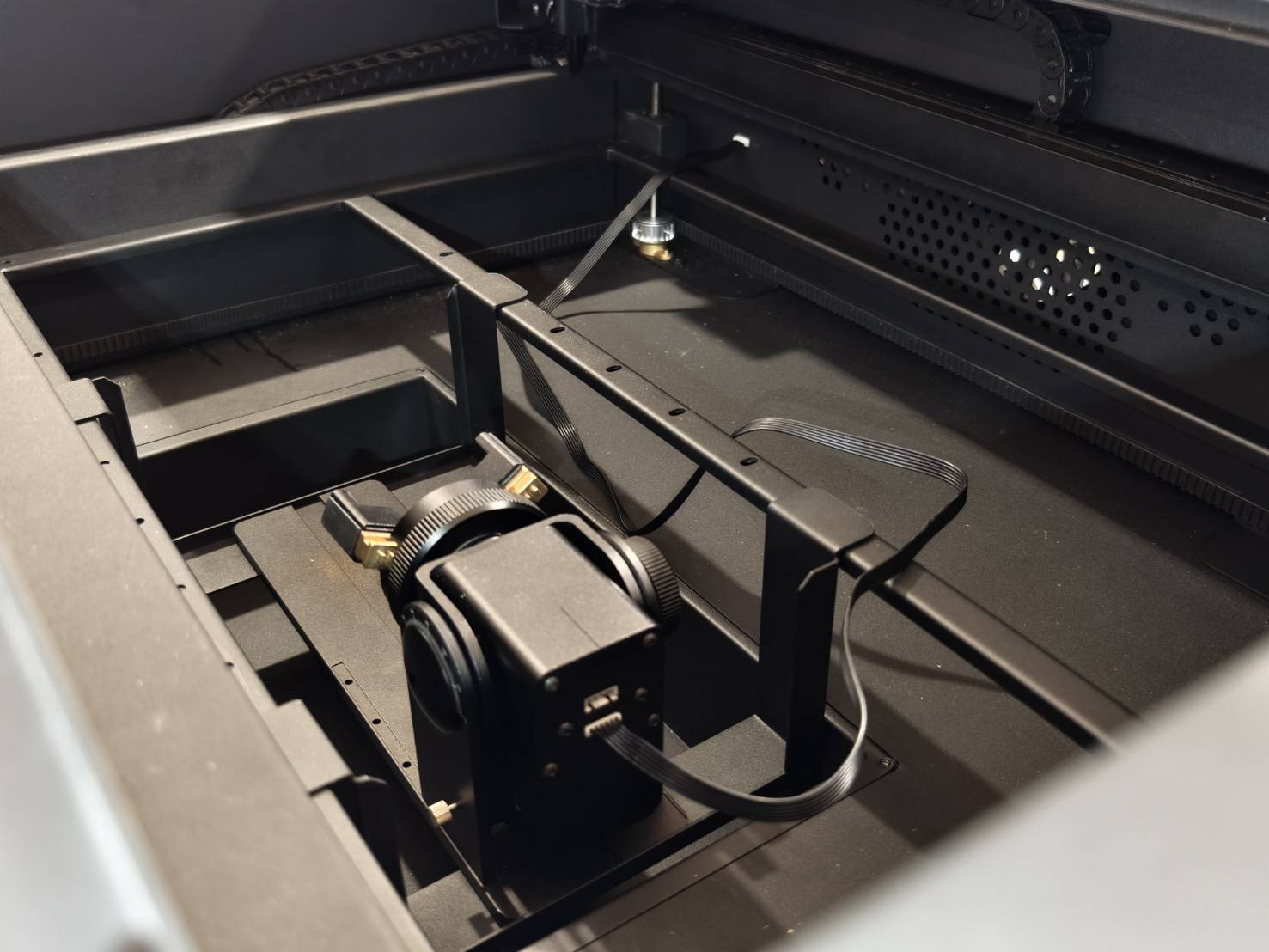

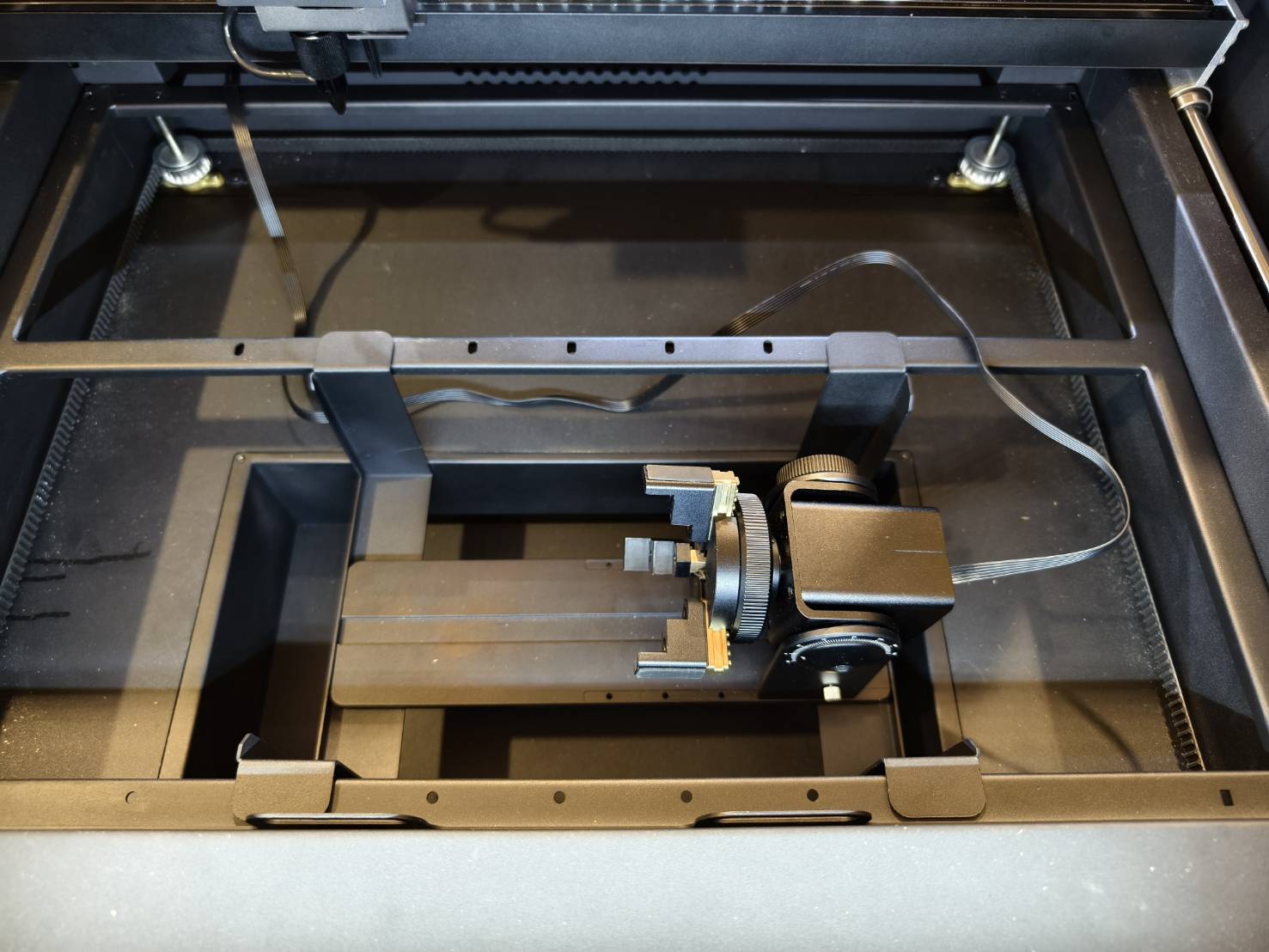

척이 설치된 Chuck Rotary를 스탠드에 놓고 케이블을 기기에 연결하세요.
*전원이 꺼져 있는지 반드시 확인하세요. 기기가 켜진 상태에서 케이블을 연결하면 로터리가 손상될 수 있습니다.
9단계
기기의 전원을 켜고 "하드웨어 설정"에서 올바른 초점 모드를 선택하세요.
기기 >> 하드웨어 설정 >> 다음 페이지 >> 초점 모드 >> 올바른 모드 선택
10단계

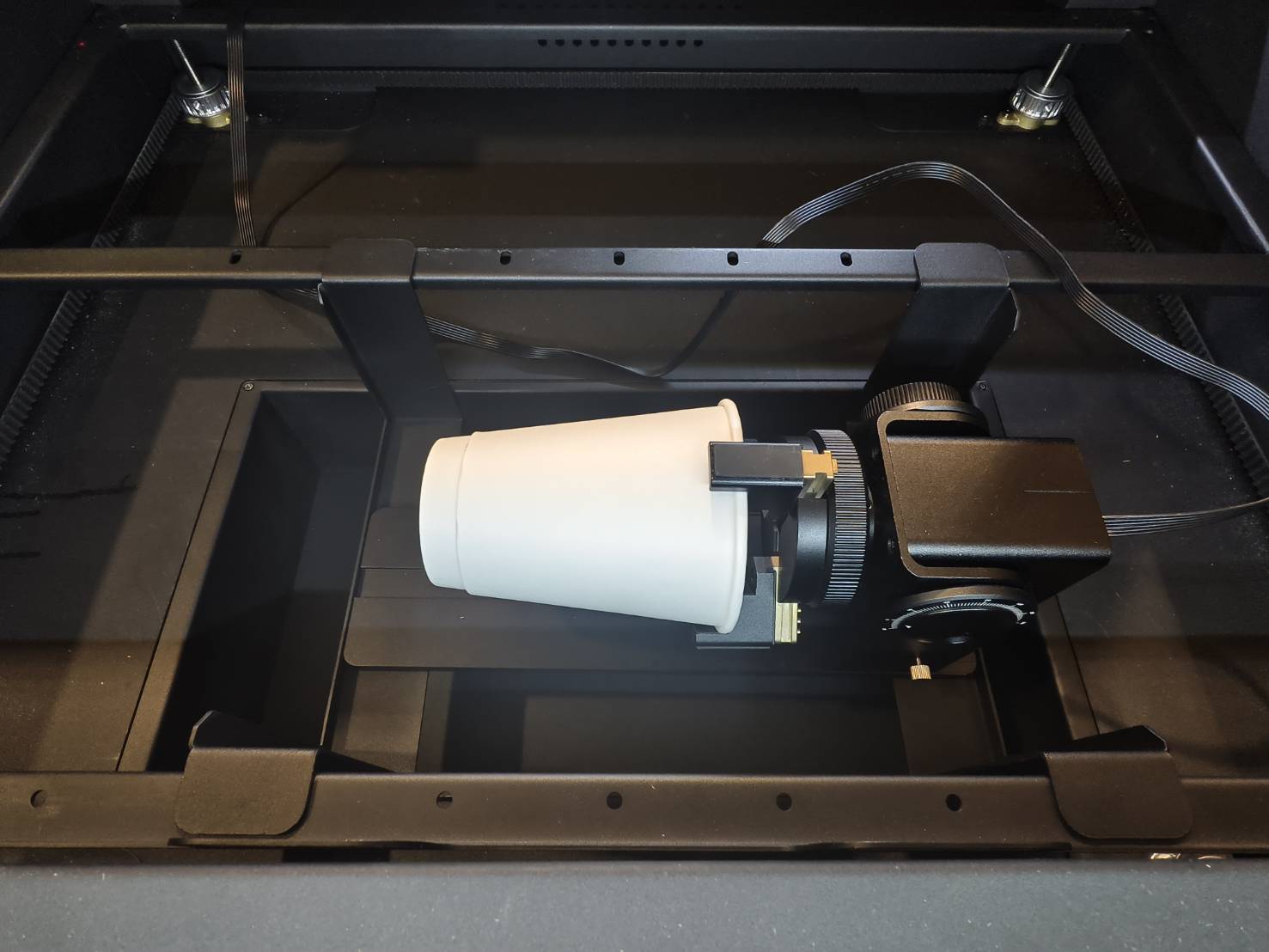

로터리로 재료를 고정하고 수평을 맞추세요.
(다양한 형태의 재료 고정 방법은 Rotary Chuck 가이드를 다양한 형태를 고정하기 위한 것입니다.)
11단계
자동 초점을 수행하세요.
자동 초점이 작동하지 않는 경우, article 참조하여 수동 초점 방법을 확인하세요.
|
단계:
동영상: |
12단계

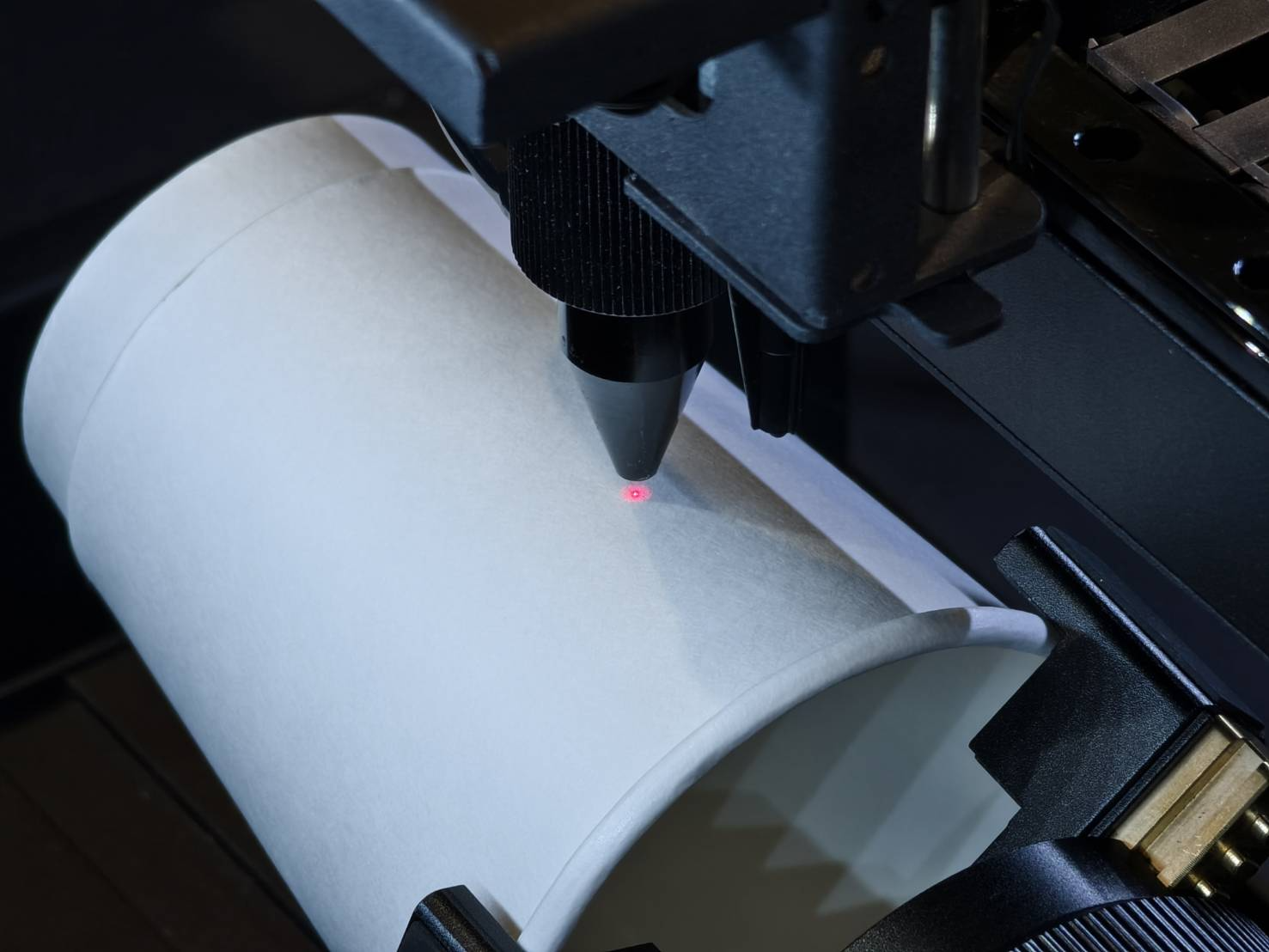

- 노즐 팁에서 나오는 적색 레이저 빔을 활성화하세요.
이미 적색 레이저가 활성화되어 있다면 이 단계를 건너뛰세요.
-
기기 >> 하드웨어 설정 >> 다음 페이지 >> 적색 레이저 고정 >> 켜기
13단계
노즐 팁을 조각하려는 영역의 중앙으로 이동하세요.
빨간색 레이저 점은 시작 위치를 표시하고 결정합니다.
14단계
Beam Studio를 실행합니다.
15단계

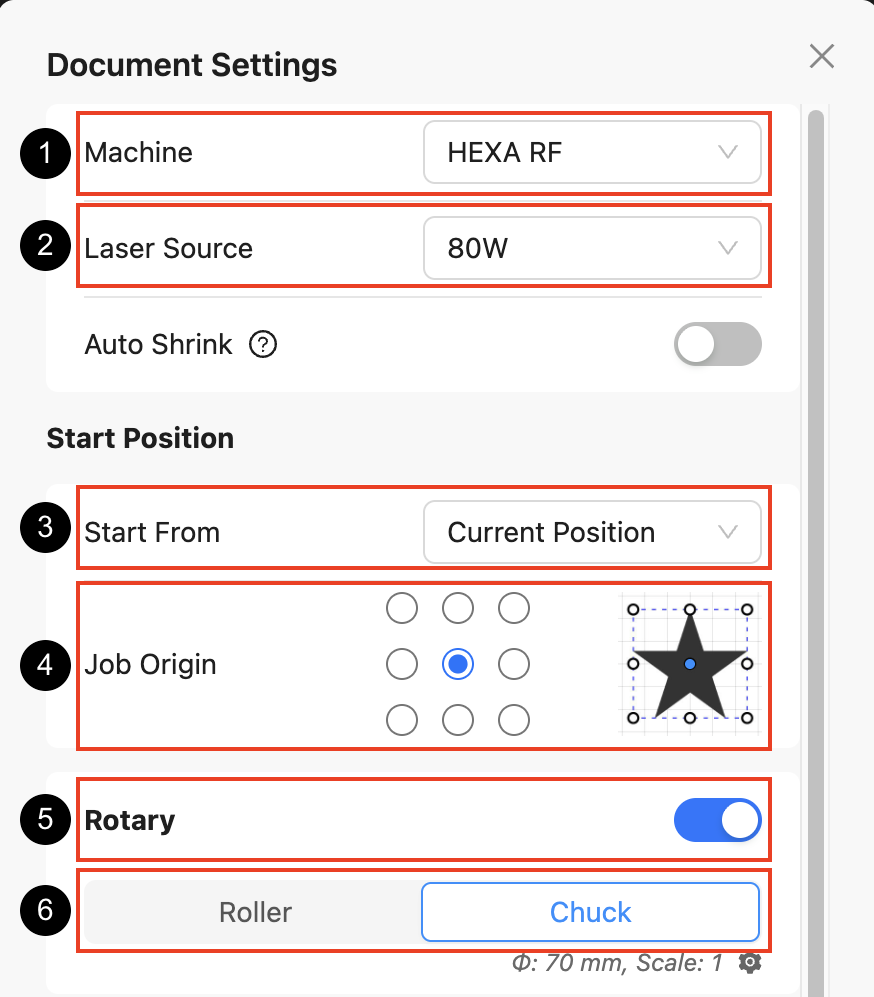

'문서 설정'으로 이동하여 변경사항을 적용합니다.
|
|
|
기본 위치 (상단이 평평함) |
뒤집힌 위치 (모터가 위쪽을 향함) |
16단계

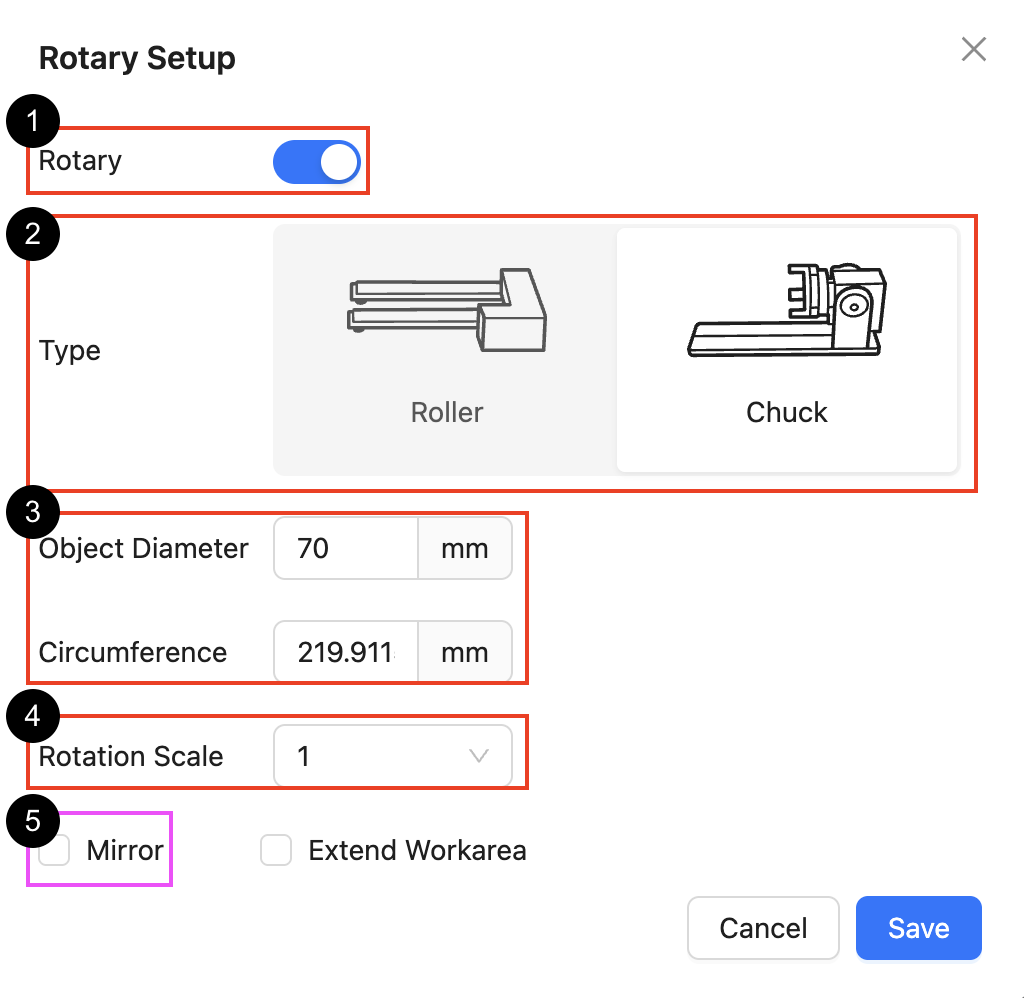

'로터리 설정'으로 이동하여 변경사항을 적용합니다.
|
|
기본 위치 (상단이 평평함) |
뒤집힌 위치 (모터가 위쪽을 향함) |
에서 측정한 값을 사용하세요. 17

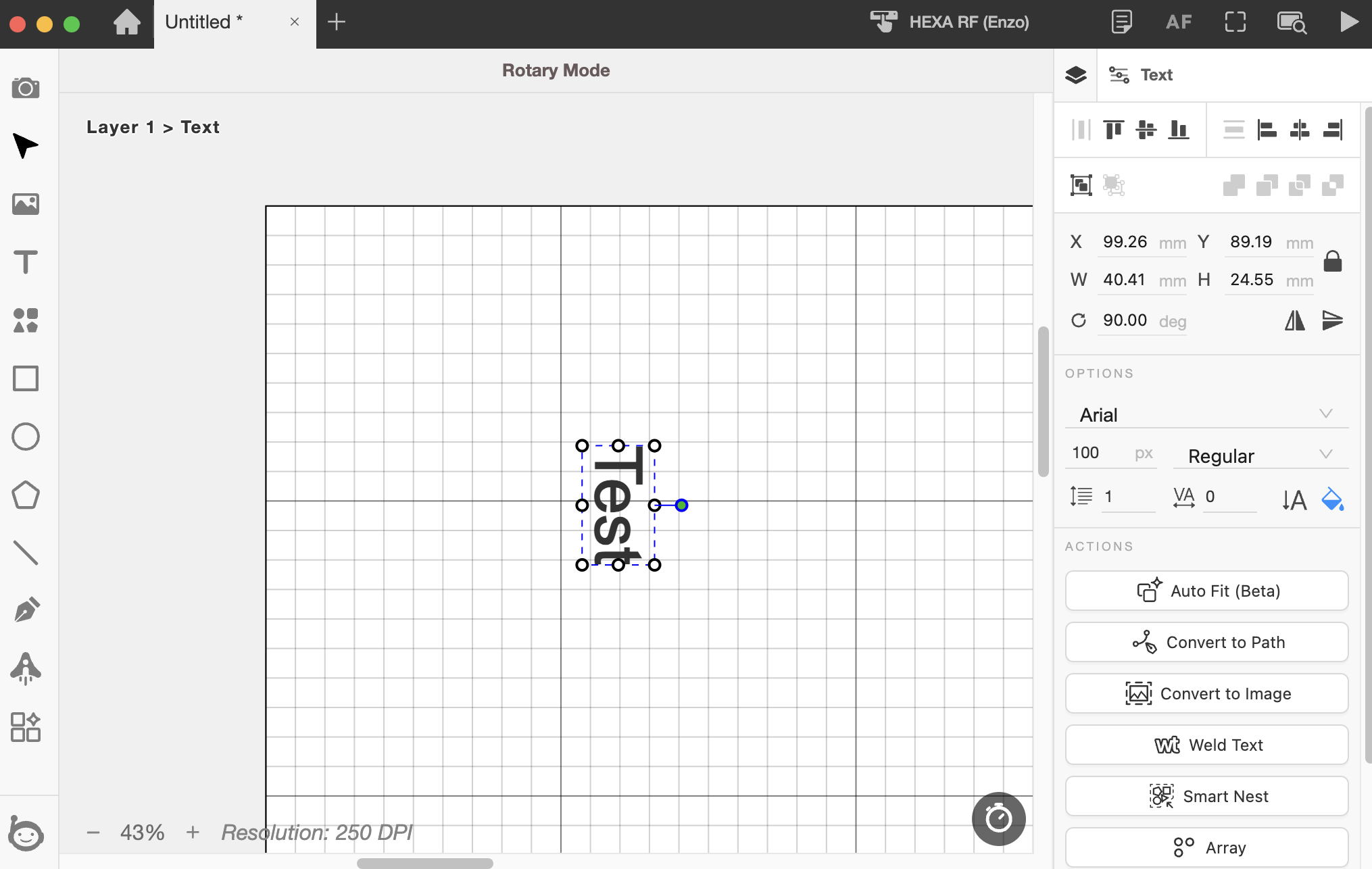

각인 객체를 생성하거나 자체 디자인을 가져오세요.
디자인에 따라 일반적으로 재료의 방향과 일치하도록 90도 회전됩니다.
에서 측정한 값을 사용하세요. 18
'Running Frame' 기능을 사용하여 각인 경로를 확인하세요.
|
에서 측정한 값을 사용하세요. 19

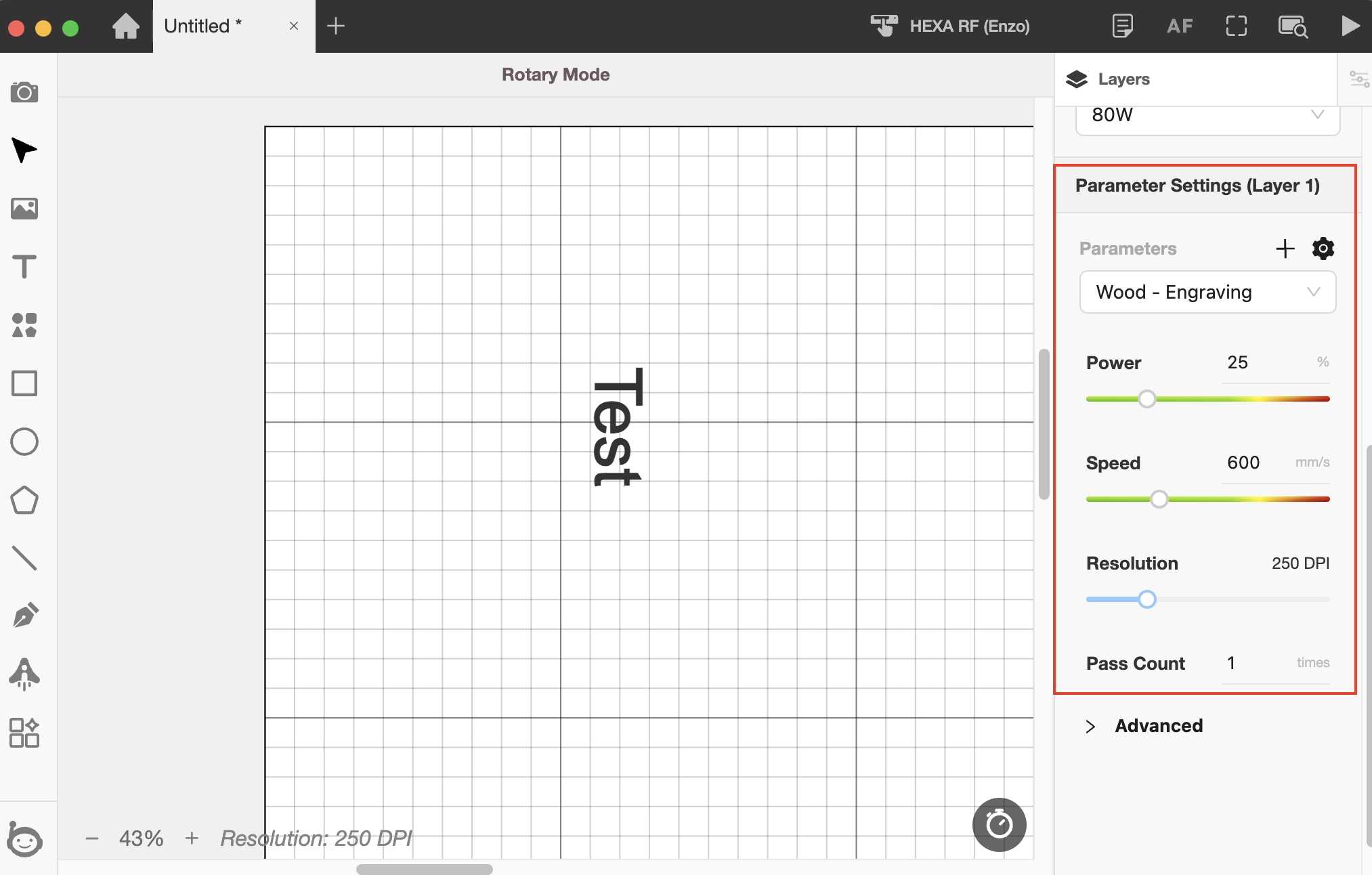

조각 위치를 확인한 후, 재료에 맞는 적절한 속도와 출력 강도 매개변수를 설정하세요.
에서 측정한 값을 사용하세요. 20

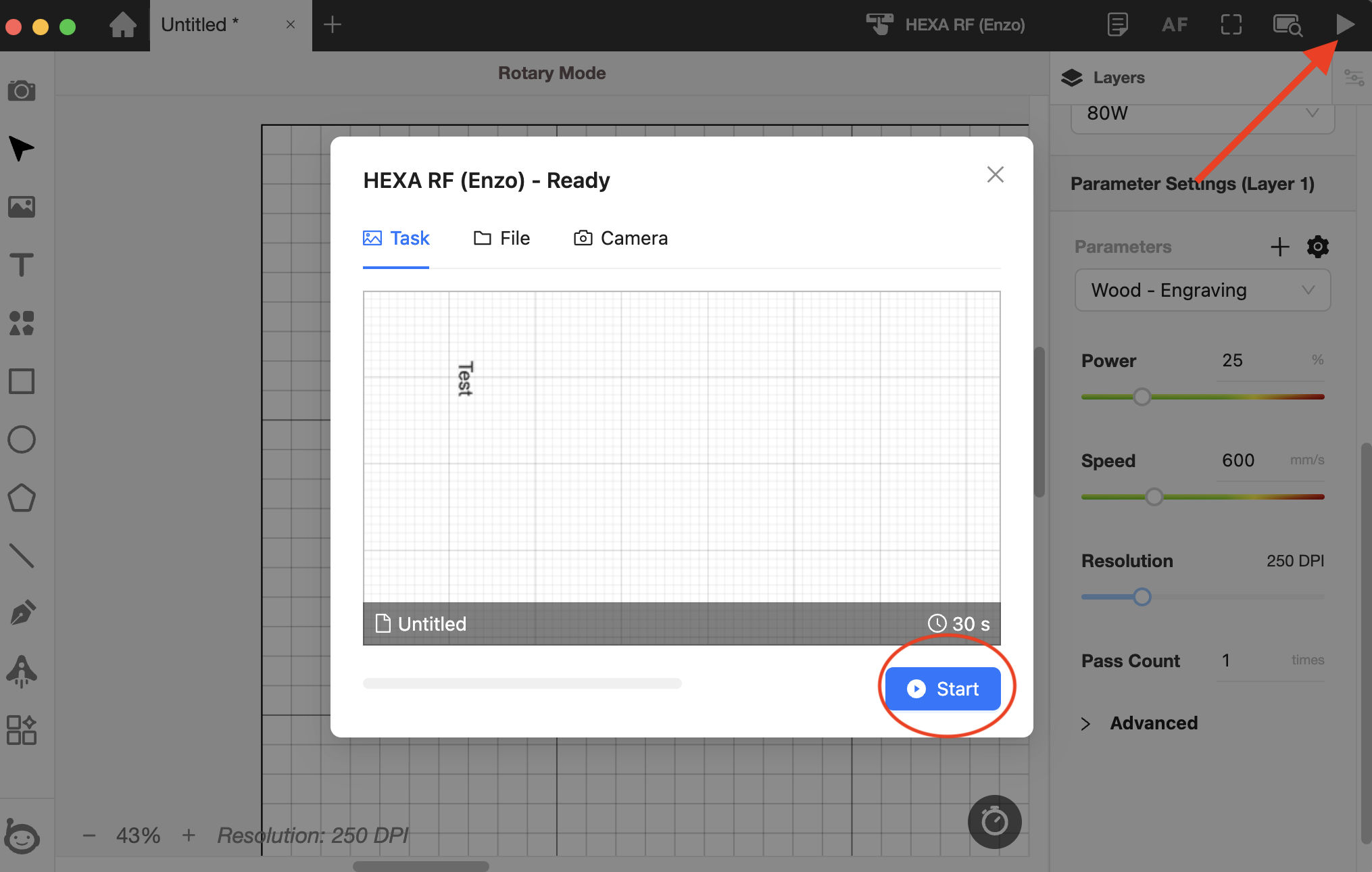

도어를 닫고 작업을 시작하세요.
에서 측정한 값을 사용하세요. 21

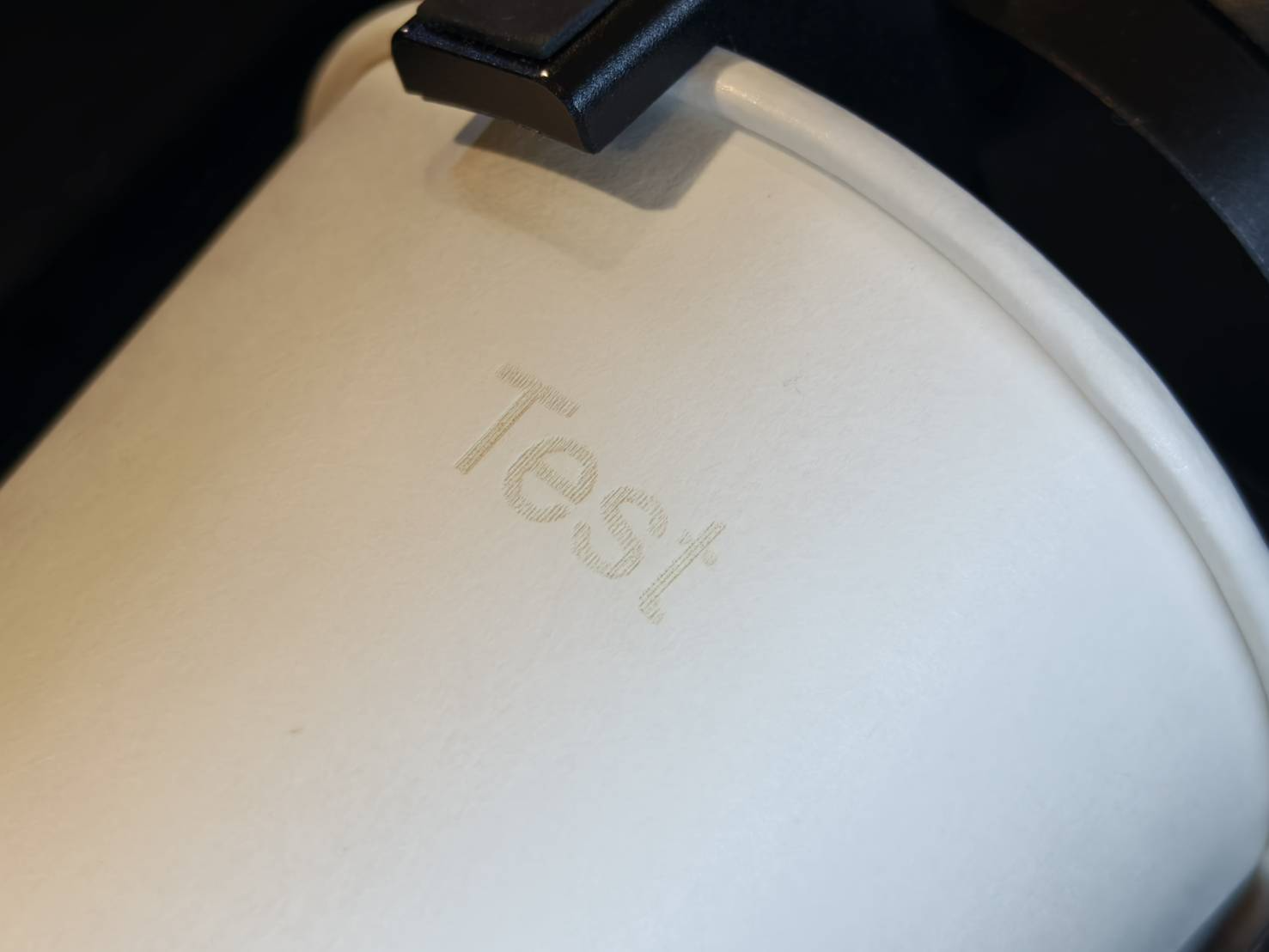

결과를 확인하세요.
22단계 (선택사항)

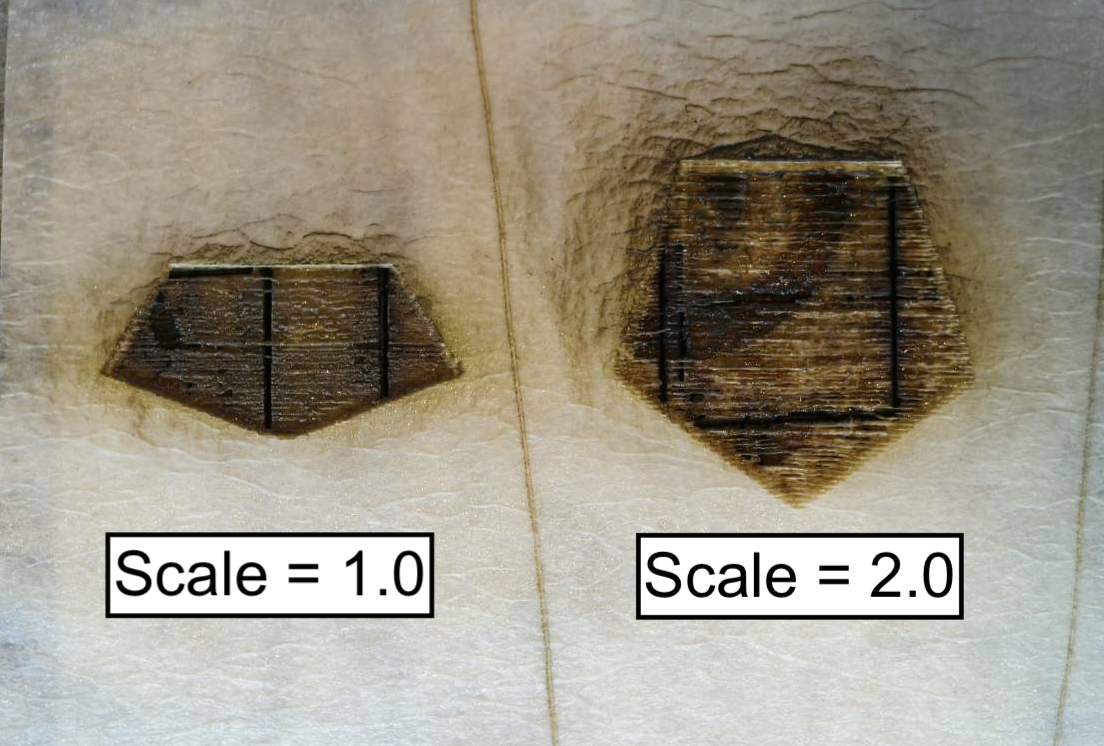

⚠︎ 조각 결과에 이상(축소 또는 연장)이 발견되면 다음을 참조하십시오. 동영상 을 참조하여 회전 스케일 설정을 조정하세요.
- 결과물이 원본 디자인보다 크면 스케일러를 0.5로 설정하여 작게 만드십시오.
- 결과물이 원본 디자인보다 작으면 스케일러를 1.5 또는 2.0으로 설정하여 크게 만드십시오.
#END
Beambox II + Chuck
|
에서 측정한 값을 사용하세요. 1로터리 기능을 사용하려면 다음 소프트웨어 및 펌웨어 버전이 설치되어 있는지 확인하세요.
에서 측정한 값을 사용하세요. 2허니콤과 플랫폼 브래킷을 제거하세요. 3단계플랫폼 브래킷을 재설치합니다. 4단계재료의 직경 또는 둘레를 측정하고 나중에 사용할 수 있도록 기록해 두세요. 5단계아래 표를 참조하여 적절한 회전 스탠드를 설치하고 물체의 직경에 따라 올바른 초점 렌즈 거리를 선택하세요.
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 물체 직경 | 초점 모드 | 스탠드 |
| 1mm - 29mm (둘레: 3mm - 91mm) |
16mm (하단 렌즈) |
짧은 받침대 |
| 29mm - 54mm (둘레: 91mm - 170mm) |
4mm (기본 설정 - 렌즈 상단) |
짧은 받침대 |
초점 모드 설명
|
기본적으로 초점 렌즈는 상단에 위치하며, 초점 거리는 4mm로, 노즐 끝과 재료 표면 사이의 거리가 4mm가 됩니다.
렌즈 위치는 어떻게 변경하나요?
| |||||||||||||||||||||||
스탠드 설명
|
스탠드는 플랫폼 브래킷에 설치하는 데 사용됩니다. 로터리는 스탠드 위에 놓여 수동으로 또는 자동 플랫폼을 사용하여 높이를 조절할 수 있습니다.
스탠드는 어떻게 설치하나요?
|
6단계
스탠드를 설치한 후 기기의 전원이 꺼져 있는지 확인하세요.
상자에서 연결 케이블을 찾아 기기 후면 좌측에 삽입하세요.
7단계
사용할 재료에 맞는 척을 로터리에 설치하세요.
척 설치 방법은 사용 설명서를 참조하세요.
FLUX Chuck Rotary 사용 설명서
(*처음 사용 시에는 연습 및 테스트를 위해 불필요한 재료를 사용하는 것이 좋습니다.)
8단계

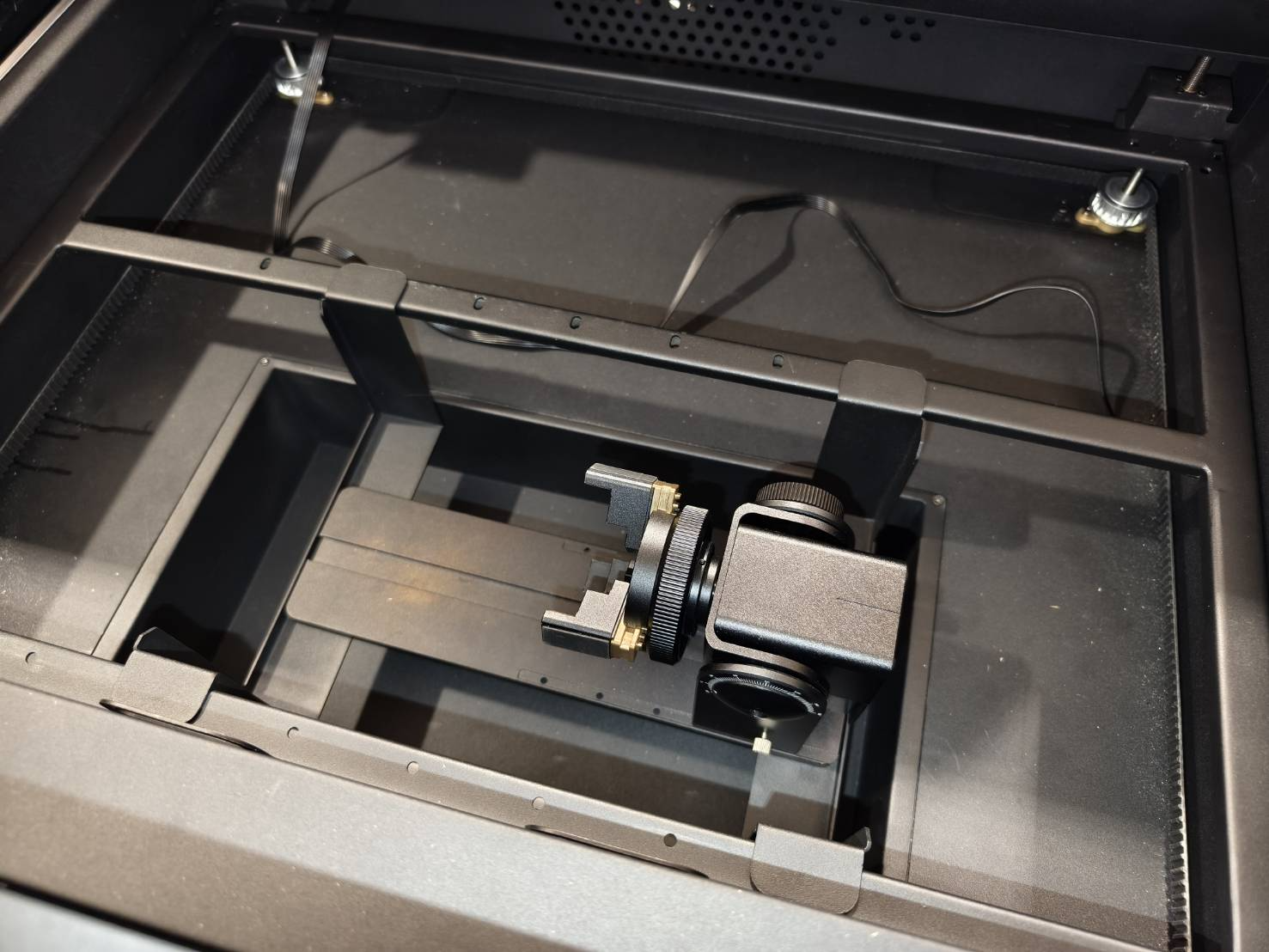

척이 설치된 Chuck Rotary를 스탠드에 놓고 케이블을 기기에 연결하세요.
*전원이 꺼져 있는지 반드시 확인하세요. 기기가 켜진 상태에서 케이블을 연결하면 로터리가 손상될 수 있습니다.
9단계
기기의 전원을 켜고 "하드웨어 설정"에서 올바른 초점 모드를 선택하세요.
기기 >> 하드웨어 설정 >> 다음 페이지 >> 초점 모드 >> 올바른 모드 선택
10단계
로터리로 재료를 고정하고 수평을 맞추세요.
(다양한 형태의 재료 고정 방법은 Rotary Chuck 가이드를 다양한 형태를 고정하기 위한 것입니다.)
11단계
자동 초점을 수행하세요.
자동 초점이 작동하지 않는 경우, article 참조하여 수동 초점 방법을 확인하세요.
|
단계:
동영상: |
12단계
- 노즐 팁에서 나오는 적색 레이저 빔을 활성화하세요.
이미 적색 레이저가 활성화되어 있다면 이 단계를 건너뛰세요.
-
기기 >> 하드웨어 설정 >> 다음 페이지 >> 적색 레이저 고정 >> 켜기
13단계
노즐 팁을 조각하려는 영역의 중앙으로 이동하세요.
빨간색 레이저 점은 시작 위치를 표시하고 결정합니다.
14단계
Beam Studio를 실행합니다.
15단계
'문서 설정'으로 이동하여 변경사항을 적용합니다.
|
|
|
기본 위치 (상단이 평평함) |
뒤집힌 위치 (모터가 위쪽을 향함) |
16단계
'로터리 설정'으로 이동하여 변경사항을 적용합니다.
|
|
기본 위치 (상단이 평평함) |
뒤집힌 위치 (모터가 위쪽을 향함) |
에서 측정한 값을 사용하세요. 17
- 각인 객체를 생성하거나 자체 디자인을 가져오세요.
- 디자인에 따라 일반적으로 재료의 방향과 일치하도록 90도 회전됩니다.
에서 측정한 값을 사용하세요. 18
'Running Frame' 기능을 사용하여 각인 경로를 확인하세요.
|
에서 측정한 값을 사용하세요. 19
조각 위치를 확인한 후, 재료에 맞는 적절한 속도와 출력 강도 매개변수를 설정하세요.
에서 측정한 값을 사용하세요. 20
도어를 닫고 작업을 시작하세요.
에서 측정한 값을 사용하세요. 21
결과를 확인하세요.
22단계 (선택사항)
⚠︎ 조각 결과에 이상(축소 또는 확대)이 발견되면 아래 동영상 을 참조하여 회전 스케일 설정을 조정하세요.
- 결과물이 원본 디자인보다 크면 스케일러를 0.5로 설정하여 작게 만드십시오.
- 결과물이 원본 디자인보다 작으면 스케일러를 1.5 또는 2.0으로 설정하여 크게 만드십시오.
#END
#END
