Beambox II - Rotary Module 2.0 설치 가이드

• Beambox II + Extension Pocket + Rotary 2.0

• Beambox II + Rotary 2.0

단계 1

아래 가이드를 참조하여 BB2 Extension Pocket 애드온을 설치하십시오.
Extension Pocket 설치 가이드

단계 2

로터리 기능을 사용하려면 다음 소프트웨어 및 펌웨어 버전이 설치되어 있는지 확인하십시오.

3단계

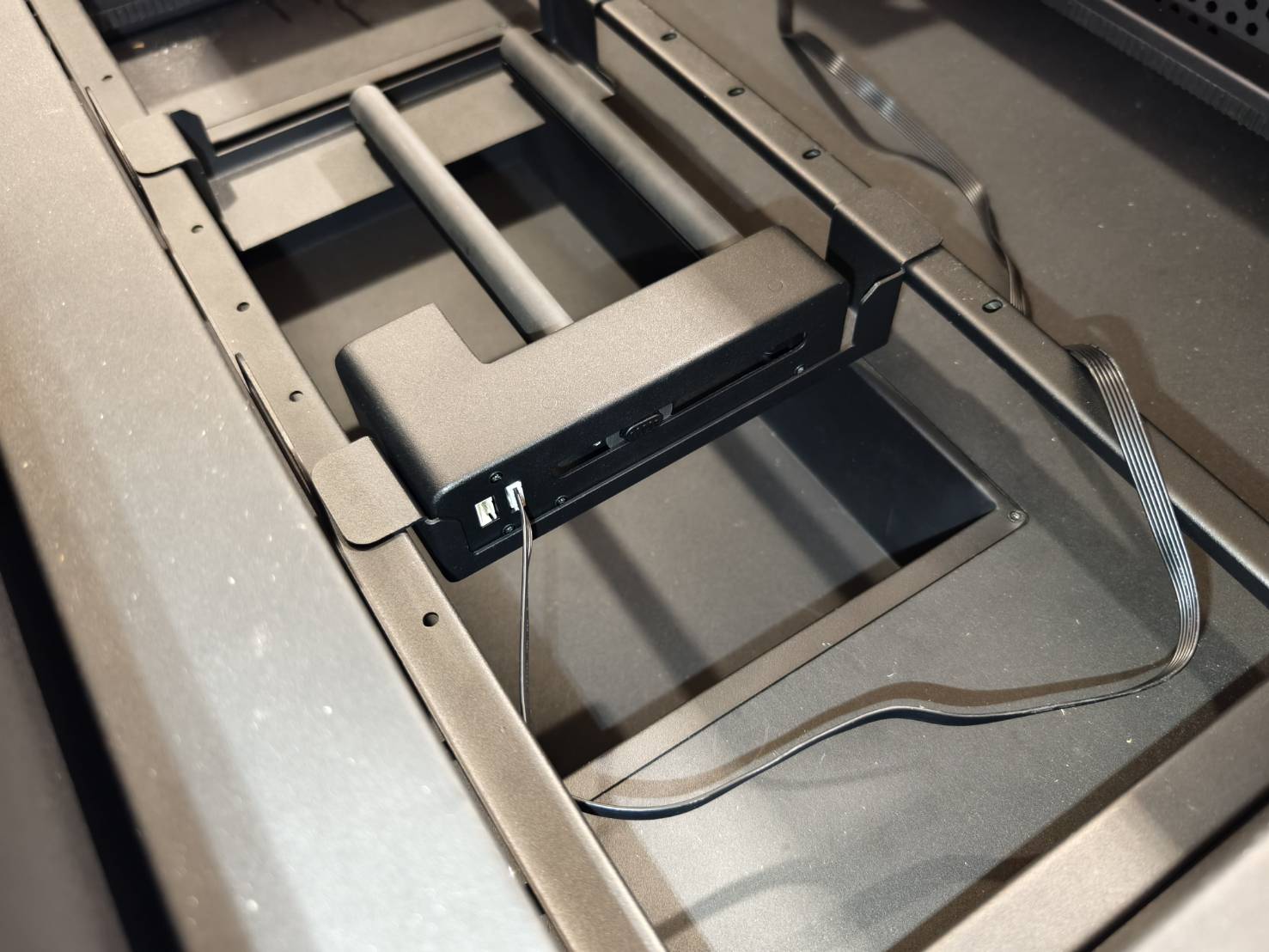

플랫폼 브래킷을 재설치하세요.

4단계

재료의 직경 또는 둘레를 측정하고 나중에 사용할 수 있도록 기록하세요.
(처음 사용 시에는 연습 및 테스트용 재료를 사용하는 것이 좋습니다.)

5단계

아래 표를 참조하여 적절한 로터리 스탠드를 설치하고 물체의 직경에 따라 알맞은 초점 렌즈 거리를 선택하세요.

초점 모드 설명

기본 설정에서 초점 렌즈는 상단에 위치하며, 초점 거리는 4mm입니다. 즉, 노즐 팁과 재료 표면 사이의 거리가 4mm가 됩니다. 작은 재료의 경우 노즐 팁이 기본 4mm에 도달하지 못할 수 있습니다. 따라서 렌즈 위치를 노즐 하단으로 변경하여 거리를 늘릴 수 있습니다. 렌즈가 하단에 있을 때 팁과 표면 사이의 거리는 최대 16mm까지 늘어날 수 있습니다. 렌즈 위치는 어떻게 변경하나요? 1. 렌즈 분해   2. 초점 모드 순서 결정 초점 모드: 4mm (기본값) 초점 모드: 16mm 렌즈 블록 블록 렌즈 링 링 노즐 노즐   3. 렌즈 재조립 블록의 빨간색 면이 아래를 향하도록 해야 합니다. 렌즈의 볼록한 면이 위를 향하도록 해야 합니다. (볼록한 면을 빠르게 확인하는 팁: 렌즈를 볼 때 얼굴 전체가 반사되어 보여야 합니다.) 링을 시계 반대 방향으로 돌려 조여줍니다.

짧은 스탠드와 긴 스탠드 설명

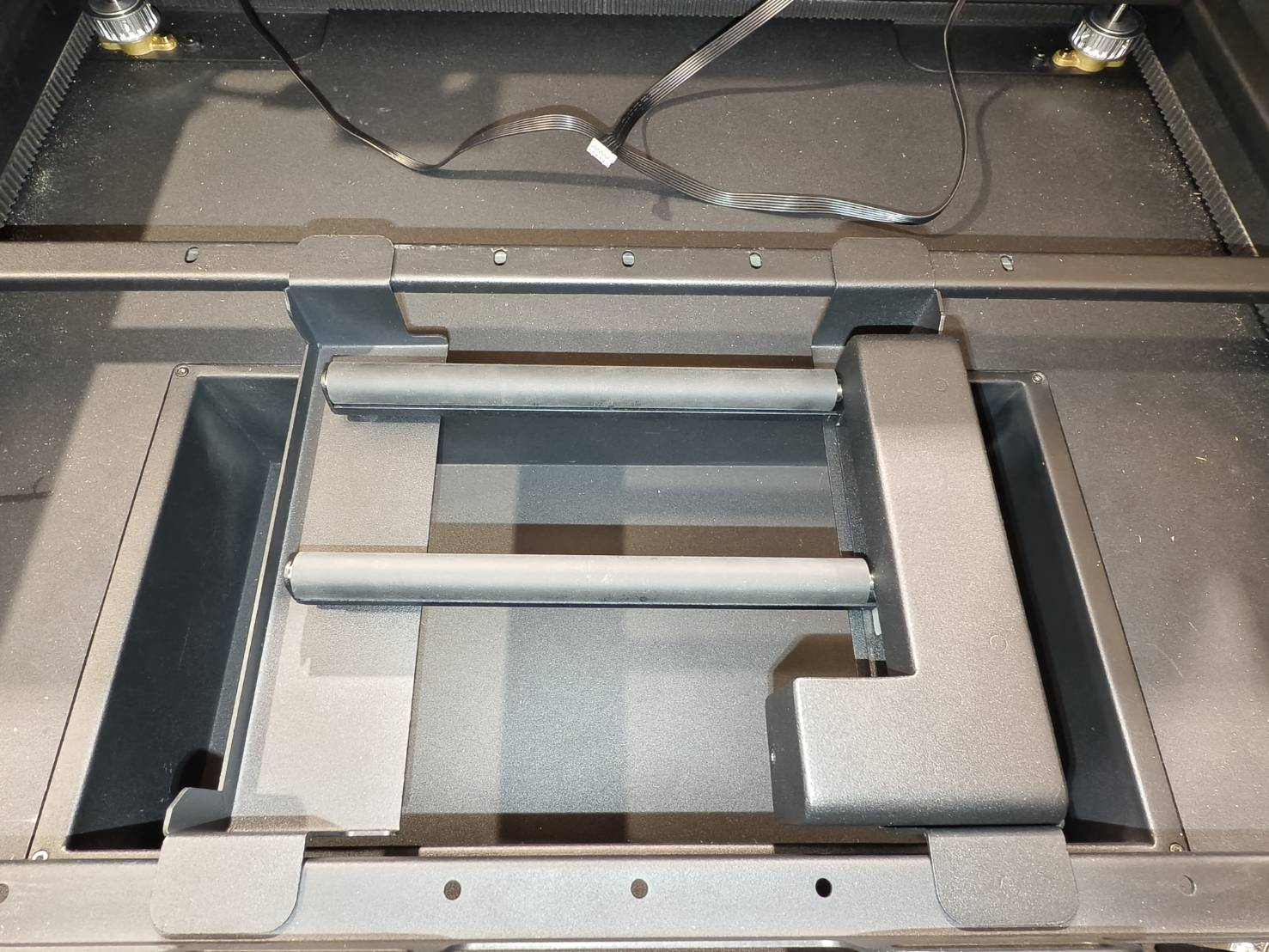

스탠드는 플랫폼 브래킷에 설치하는 데 사용됩니다. 로터리를 스탠드 위에 놓고 수동으로 또는 자동 플랫폼을 사용하여 높이를 조절할 수 있습니다. 로터리 비활성화 시연 로터리 활성화 시연   차이점 짧은 스탠드 긴 스탠드 높이가 더 낮으며 작은 물체에 사용됩니다.  높이가 더 높으며 큰 물체에 사용됩니다.   스탠드는 어떻게 설치하나요? 플랫폼 브래킷에 스탠드를 설치할 수 있는 구멍이 있습니다. 스탠드에는 구멍에 삽입할 수 있는 축이 있습니다. 필요한 경우 축 사이의 간격을 조절하십시오.

6단계

스탠드 설치 후 기기의 전원이 꺼져 있는지 확인하십시오.
상자에서 연결 케이블을 찾아 기기 후면 좌측에 삽입하십시오.

7단계

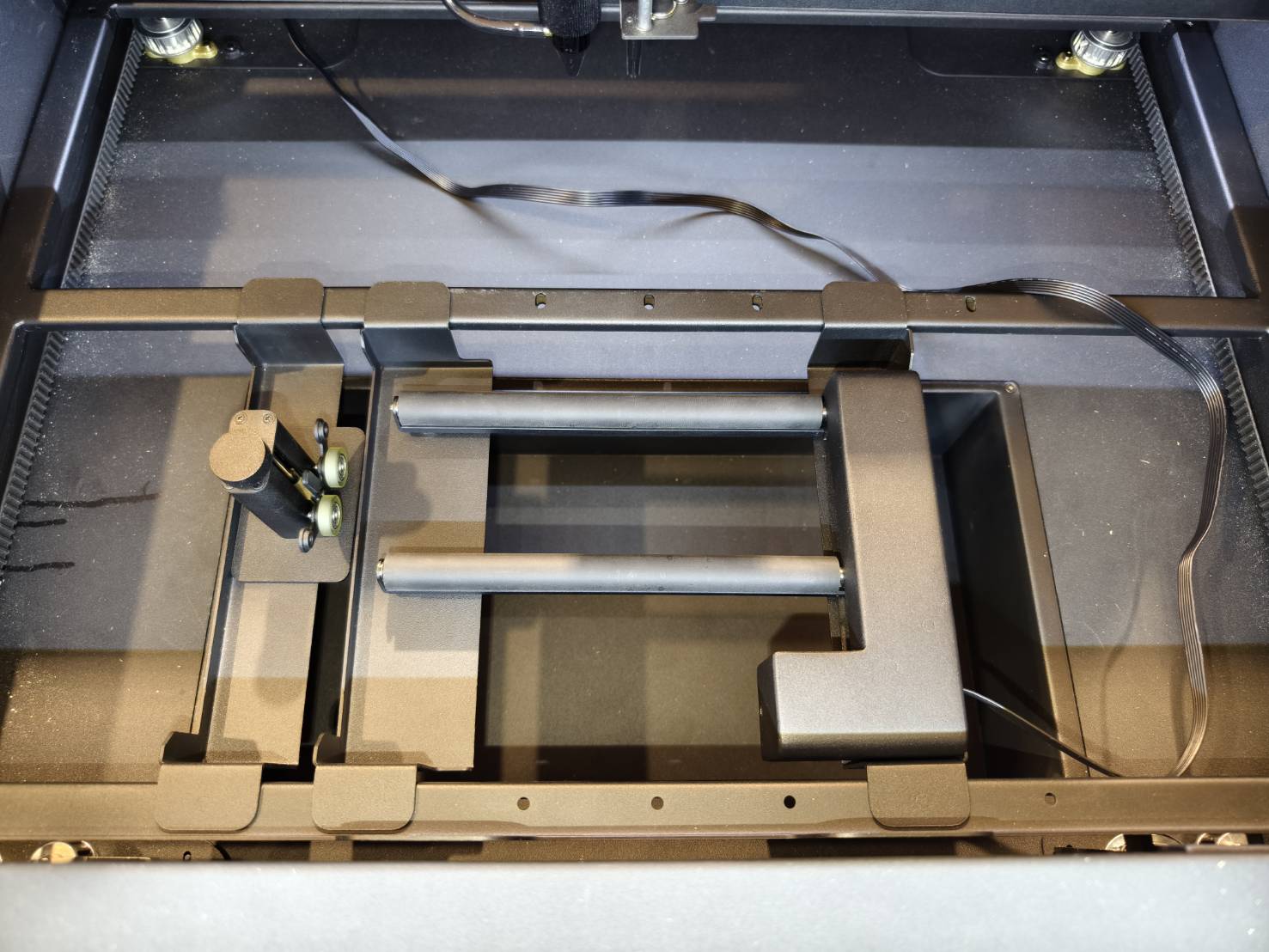

로터리를 스탠드에 올려놓고 케이블을 장치에 연결합니다.
*반드시 전원이 꺼져 있는지 확인하십시오. 전원이 켜진 상태에서 케이블을 연결하면 로터리가 손상될 수 있습니다.

다음은 로터리의 롤러를 조정하는 방법을 보여드리겠습니다.
(오른쪽 버튼을 길게 누르면 롤러를 자유롭게 이동할 수 있습니다)

8단계

기기의 전원을 켜고 '하드웨어 설정'에서 적절한 초점 모드를 선택하십시오.

기기 >> 하드웨어 설정 >> 다음 페이지 >> 초점 모드 >> 적절한 모드 선택

9단계

로터리에 재료를 올려놓고 필요한 경우 지지대를 사용하여 수평을 맞추십시오.

다양한 형태의 물체에 대해서는 다음 가이드를 참조하십시오. 여기에는 여러 가지 물체를 배치하는 방법에 대한 설명이 포함되어 있습니다.

• Ador Rotary - 조각 시작하기 - 3단계
• HEXA - Rotary 2.0 설치 가이드 - 01:10 - 04:15

10단계

자동 초점 조정을 실행합니다.
자동 초점 조정이 작동하지 않는 경우, 수동 초점 조정 방법에 대해서는 article 를 참조하십시오.

11단계

• 노즐 끝에서 나오는 빨간색 레이저 포인터를 활성화합니다.
  이미 빨간색 레이저가 활성화되어 있다면 이 단계를 건너뛰십시오.



• 기계 >> 하드웨어 설정 >> 다음 페이지 >> 빨간색 조명 유지 >> 켜기


12단계

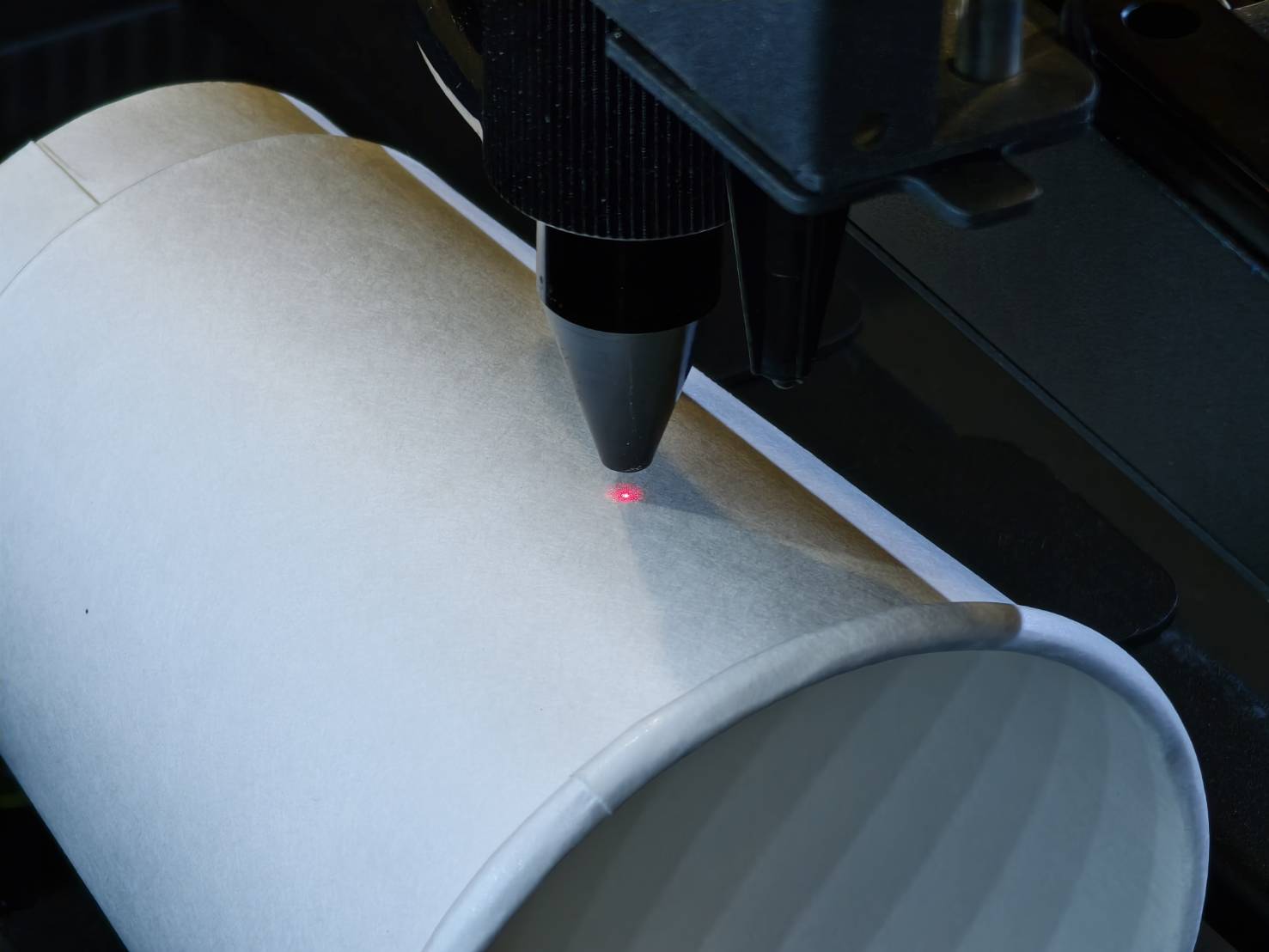

노즐 끝을 조각하고자 하는 영역의 중앙으로 이동합니다.
빨간색 레이저 포인터가 시작 위치를 나타내고 결정합니다.

13단계

Beam Studio를 실행합니다.

단계 14

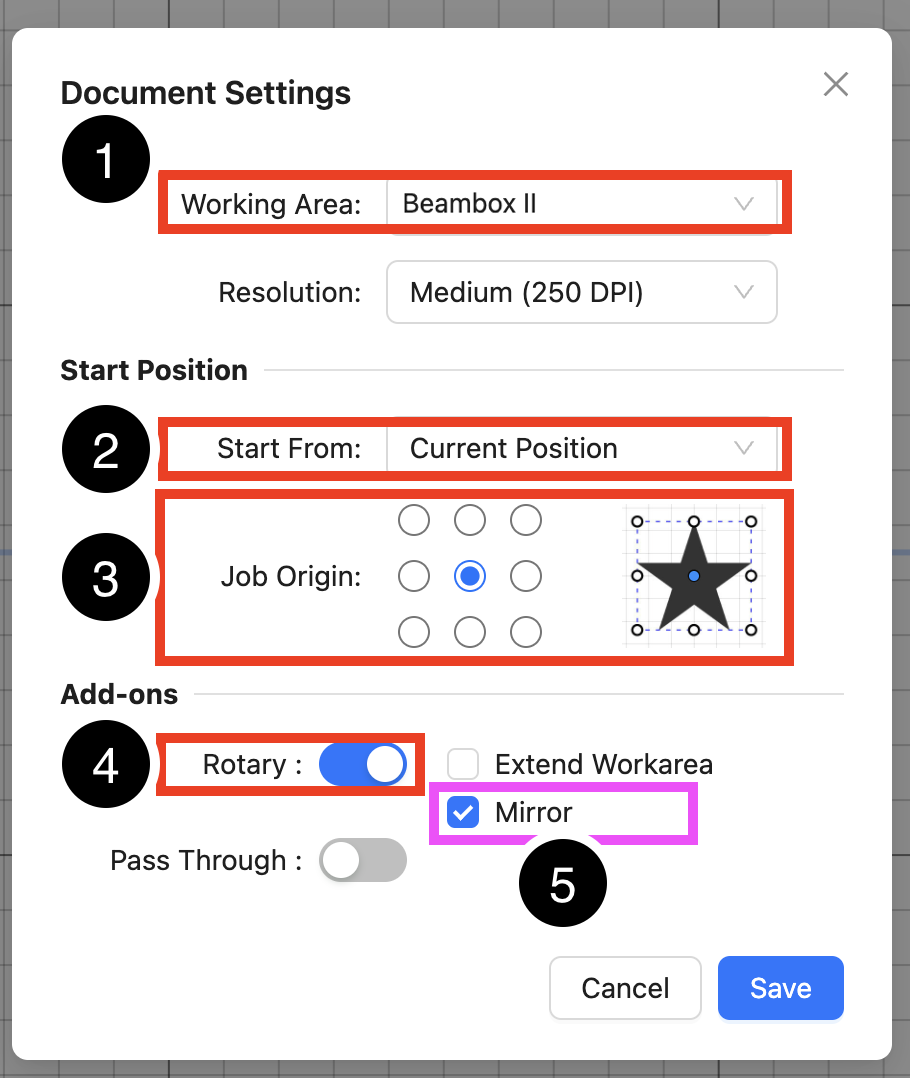

"문서 설정"으로 이동하여 변경사항을 적용하세요.

1. 작업 영역을 "Beambox II"로 변경하세요. 2. 시작 위치 옵션을 "현재 위치"로 설정하세요. 3. 작업 원점은 "중앙"을 선택하세요.  4. 로터리 기능을 활성화하세요. 5. 미러의 경우, 로터리가 반전되었다면(롤러가 오른쪽에 있는 경우) 미러 기능을 반드시 활성화해야 합니다. 반전되지 않았다면 비활성화 상태로 두세요. (Ador에서만 사용 가능)

단계 15

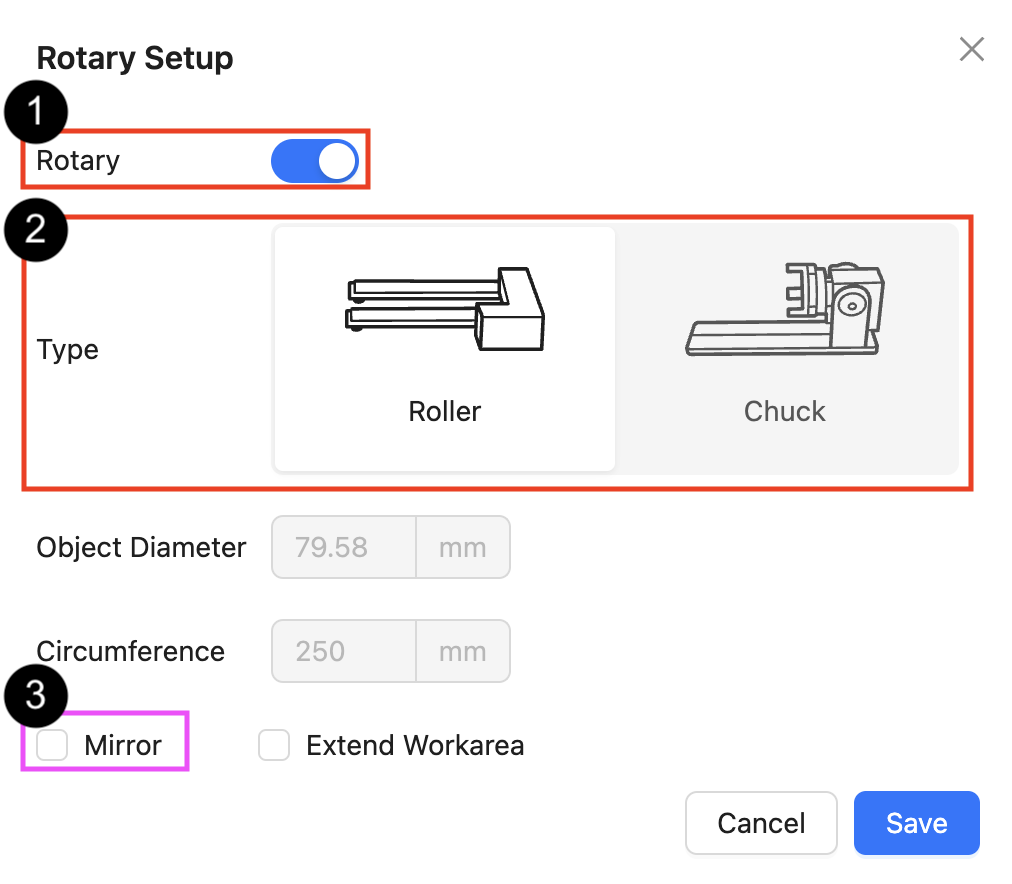

"로터리 설정"으로 이동하여 변경사항을 적용하세요.

1. 로터리 기능이 활성화되어 있는지 확인하세요.   2. 유형으로 "롤러"를 선택하세요.   3. 로터리가 반전되었다면(롤러가 오른쪽에 있는 경우) 미러 기능을 반드시 활성화해야 합니다. 반전되지 않았다면 비활성화 상태로 두세요. (Ador에서만 사용 가능)

단계 16

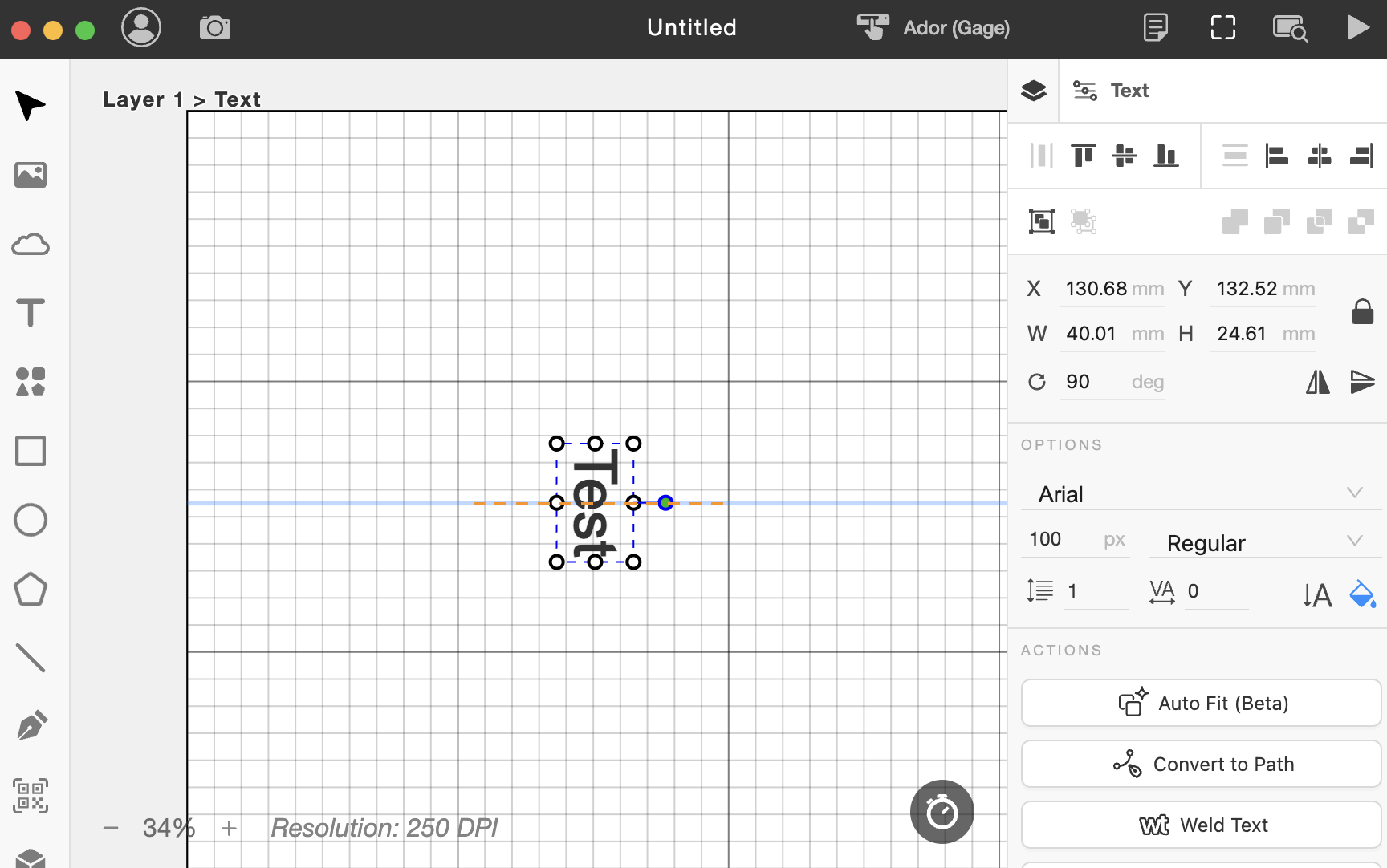

조각 객체를 생성하거나 사용자 고유의 디자인을 가져오세요.

디자인에 따라 일반적으로 재료의 방향과 일치하도록 90도 회전시켜야 합니다.

17단계

디자인을 설정한 후, 디자인의 중심을 파란색 선으로 이동하세요.

단계 18

'프레임 실행' 기능을 사용하여 조각 경로를 확인하세요.

'프레이밍'을 선택하여 디자인 또는 파일의 경계 상자를 확인하세요. '시작'을 클릭하면 레이저 헤드가 움직이기 시작하며, 이동 경로는 이 작업의 조각 영역을 나타냅니다. 시작점은 현재 레이저 노즐의 위치입니다. 경로는 단계에서 선택한 '작업 원점'에 따라 달라집니다. 중심이 선택되면 시작점은 디자인의 중심으로 설정됩니다. 중심은 일반적으로 회전 작업에 사용됩니다. 위치가 적절할 때까지 레이저 헤드를 이동하여 조각 영역을 조정할 수 있습니다.

⚠︎ 조각 범위나 크기에 이상(축소 또는 확대)이 있는 경우, 아래 동영상을 참조하여 회전 스케일 설정을 조정하세요.

19단계

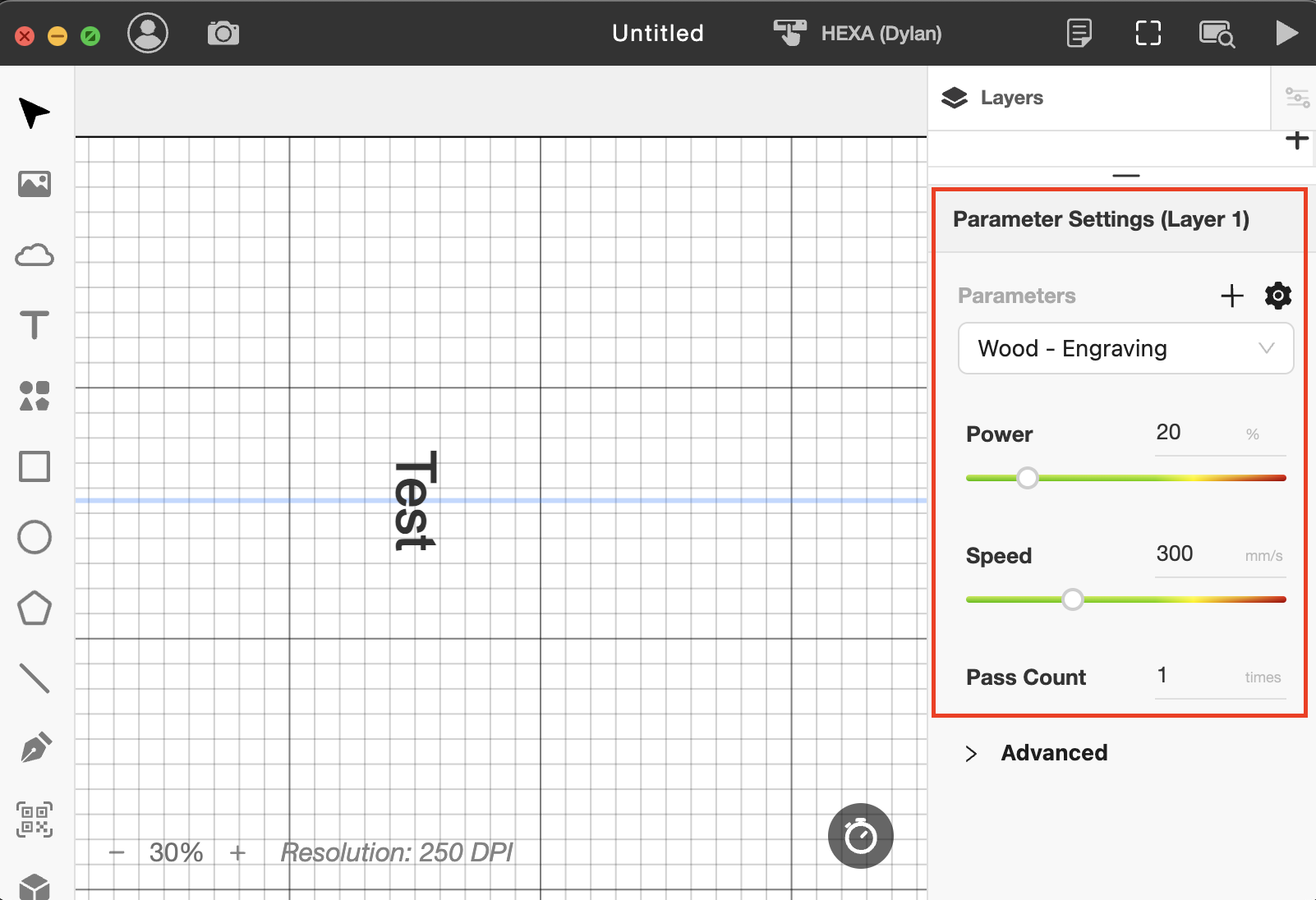

조각 위치를 확인한 후, 재료에 맞는 적절한 속도와 출력 강도 매개변수를 설정하세요.

20단계

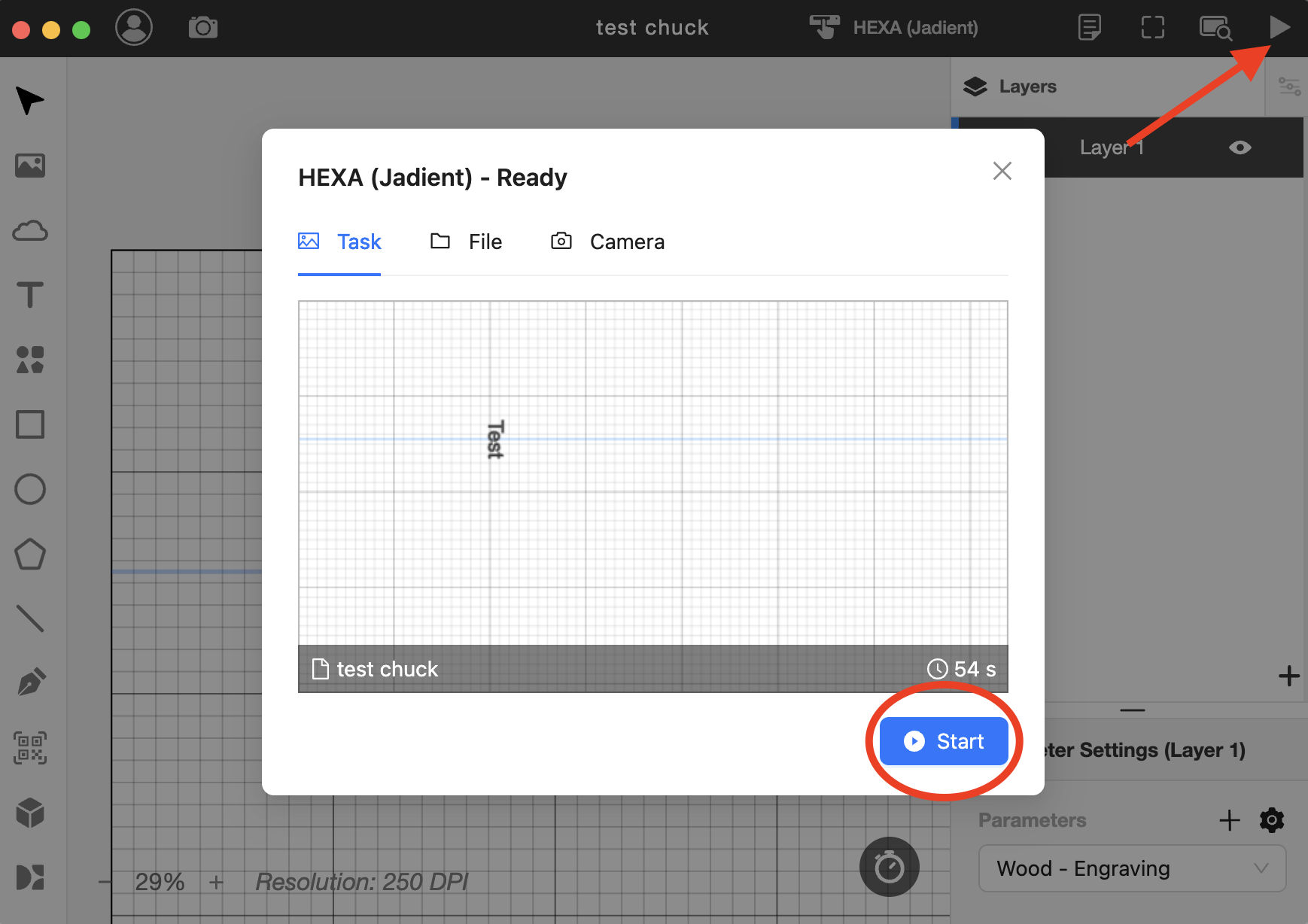

도어를 닫고 작업을 시작하세요.

21단계

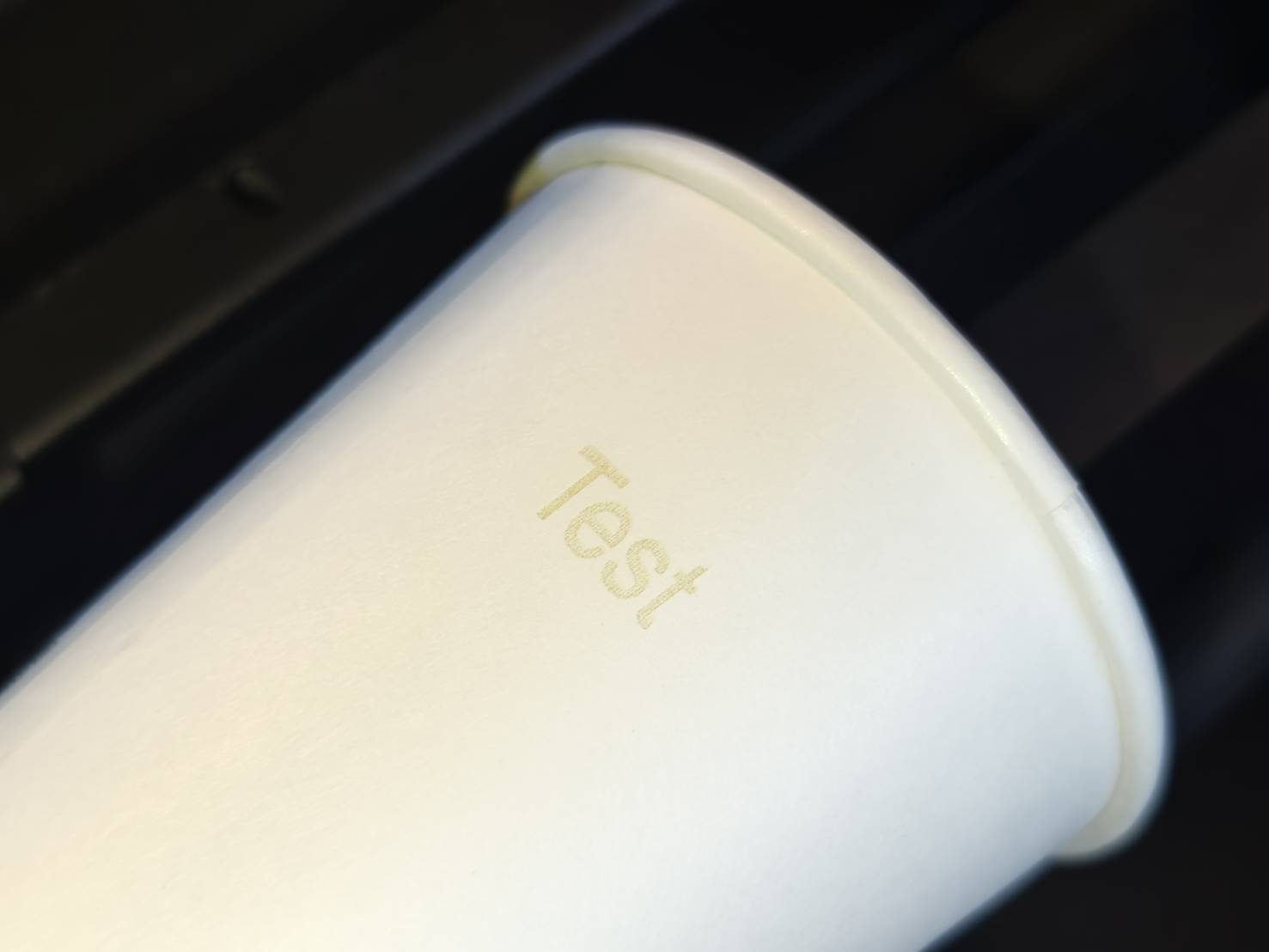

결과를 확인하세요.

#END

단계 1

로터리 기능을 사용하려면 다음 소프트웨어 및 펌웨어 버전이 설치되어 있는지 확인하십시오.

단계 2

허니콤과 플랫폼 브래킷을 제거하세요.

3단계

플랫폼 브래킷을 재설치하세요.

4단계

재료의 직경 또는 둘레를 측정하고 나중에 사용할 수 있도록 기록하세요.
(처음 사용 시에는 연습 및 테스트용 재료를 사용하는 것이 좋습니다.)

5단계

아래 표를 참조하여 적절한 로터리 스탠드를 설치하고 물체의 직경에 따라 알맞은 초점 렌즈 거리를 선택하세요.

초점 모드 설명

기본 설정에서 초점 렌즈는 상단에 위치하며, 초점 거리는 4mm입니다. 즉, 노즐 팁과 재료 표면 사이의 거리가 4mm가 됩니다. 작은 재료의 경우 노즐 팁이 기본 4mm에 도달하지 못할 수 있습니다. 따라서 렌즈 위치를 노즐 하단으로 변경하여 거리를 늘릴 수 있습니다. 렌즈가 하단에 있을 때 팁과 표면 사이의 거리는 최대 16mm까지 늘어날 수 있습니다. 렌즈 위치는 어떻게 변경하나요? 1. 렌즈 분해   2. 초점 모드 순서 결정 초점 모드: 4mm (기본값) 초점 모드: 16mm 렌즈 블록 블록 렌즈 링 링 노즐 노즐   3. 렌즈 재조립 블록의 빨간색 면이 아래를 향하도록 해야 합니다. 렌즈의 볼록한 면이 위를 향하도록 해야 합니다. (볼록한 면을 빠르게 확인하는 팁: 렌즈를 볼 때 얼굴 전체가 반사되어 보여야 합니다.) 링을 시계 반대 방향으로 돌려 조여줍니다.

스탠드 설명

스탠드는 플랫폼 브래킷에 설치하는 데 사용됩니다. 로터리를 스탠드 위에 놓고 수동으로 또는 자동 플랫폼을 사용하여 높이를 조절할 수 있습니다. 로터리 비활성화 시연 로터리 활성화 시연   짧은 스탠드 높이가 더 낮으며 작은 물체에 사용됩니다.   스탠드는 어떻게 설치하나요? 플랫폼 브래킷에 스탠드를 설치할 수 있는 구멍이 있습니다. 스탠드에는 구멍에 삽입할 수 있는 축이 있습니다. 필요한 경우 축 사이의 간격을 조절하십시오.

6단계

스탠드 설치 후 기기의 전원이 꺼져 있는지 확인하십시오.
상자에서 연결 케이블을 찾아 기기 후면 좌측에 삽입하십시오.

7단계

로터리를 스탠드에 올려놓고 케이블을 장치에 연결합니다.
*반드시 전원이 꺼져 있는지 확인하십시오. 전원이 켜진 상태에서 케이블을 연결하면 로터리가 손상될 수 있습니다.

다음은 로터리의 롤러를 조정하는 방법을 보여드리겠습니다.
(오른쪽 버튼을 길게 누르면 롤러를 자유롭게 이동할 수 있습니다)

8단계

기기의 전원을 켜고 '하드웨어 설정'에서 적절한 초점 모드를 선택하십시오.

기기 >> 하드웨어 설정 >> 다음 페이지 >> 초점 모드 >> 적절한 모드 선택

9단계

로터리에 재료를 올려놓고 필요한 경우 지지대를 사용하여 수평을 맞추십시오.

다양한 형태의 물체에 대해서는 다음 가이드를 참조하십시오. 여기에는 여러 가지 물체를 배치하는 방법에 대한 설명이 포함되어 있습니다.

• Ador Rotary - 조각 시작하기 - 3단계
• HEXA - Rotary 2.0 설치 가이드 - 01:10 - 04:15

10단계

자동 초점 조정을 실행합니다.
자동 초점 조정이 작동하지 않는 경우, 수동 초점 조정 방법에 대해서는 article 를 참조하십시오.

11단계

• 노즐 끝에서 나오는 빨간색 레이저 포인터를 활성화합니다.
  이미 빨간색 레이저가 활성화되어 있다면 이 단계를 건너뛰십시오.



• 기계 >> 하드웨어 설정 >> 다음 페이지 >> 빨간색 조명 유지 >> 켜기


12단계

노즐 끝을 조각하고자 하는 영역의 중앙으로 이동합니다.
빨간색 레이저 포인터가 시작 위치를 나타내고 결정합니다.

13단계

Beam Studio를 실행합니다.

단계 14

"문서 설정"으로 이동하여 변경사항을 적용하세요.

1. 작업 영역을 "Beambox II"로 변경하세요. 2. 시작 위치 옵션을 "현재 위치"로 설정하세요. 3. 작업 원점은 "중앙"을 선택하세요.  4. 로터리 기능을 활성화하세요. 5. 미러의 경우, 로터리가 반전되었다면(롤러가 오른쪽에 있는 경우) 미러 기능을 반드시 활성화해야 합니다. 반전되지 않았다면 비활성화 상태로 두세요. (Ador에서만 사용 가능)

단계 15

"로터리 설정"으로 이동하여 변경사항을 적용하세요.

1. 로터리 기능이 활성화되어 있는지 확인하세요.   2. 유형으로 "롤러"를 선택하세요.   3. 로터리가 반전되었다면(롤러가 오른쪽에 있는 경우) 미러 기능을 반드시 활성화해야 합니다. 반전되지 않았다면 비활성화 상태로 두세요. (Ador에서만 사용 가능)

단계 16

조각 객체를 생성하거나 사용자 고유의 디자인을 가져오세요.

디자인에 따라 일반적으로 재료의 방향과 일치하도록 90도 회전시켜야 합니다.

17단계

디자인을 설정한 후, 디자인의 중심을 파란색 선으로 이동하세요.

단계 18

'프레임 실행' 기능을 사용하여 조각 경로를 확인하세요.

'프레이밍'을 선택하여 디자인 또는 파일의 경계 상자를 확인하세요. '시작'을 클릭하면 레이저 헤드가 움직이기 시작하며, 이동 경로는 이 작업의 조각 영역을 나타냅니다. 시작점은 현재 레이저 노즐의 위치입니다. 경로는 단계에서 선택한 '작업 원점'에 따라 달라집니다. 중심이 선택되면 시작점은 디자인의 중심으로 설정됩니다. 중심은 일반적으로 회전 작업에 사용됩니다. 위치가 적절할 때까지 레이저 헤드를 이동하여 조각 영역을 조정할 수 있습니다.

⚠︎ 조각 범위나 크기에 이상(축소 또는 확대)이 있는 경우, 아래 동영상을 참조하여 회전 스케일 설정을 조정하세요.

19단계

조각 위치를 확인한 후, 재료에 맞는 적절한 속도와 출력 강도 매개변수를 설정하세요.

20단계

도어를 닫고 작업을 시작하세요.

21단계

결과를 확인하세요.

#END
